GEBRUIKSAANWIJZING DCS365 DEWALT

Nederlands (vertaald vanuit de originele instructies) 97

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische gegevens

		DCS365
Spanning V	pc	18
Type 1
Accutype Li-Ion
Zaagbladdiameter mm 184
Zaagbladboring mm 16
Dikte zaagblad-body mm 1
Max. zaagbladsnelheid min	-1	3750
Max. afkortcapaciteit 90° mm 50
Maximale verstekzaagcapaciteit 45° mm	35,3
Verstek (max. posities)	links	45°
	rechts	45°
Afschuinen (max. posities)	links	48°
	rechts	0°
0° verstek
Resulterende breedte bij max. hoogte 50 mm	mm
	mm 250
Resulterende hoogte bij max. breedte 90 mm		15
45° verstek links
Resulterende breedte bij max. hoogte 50 mm	mm
	mm 176
Resulterende hoogte bij max. breedte 90 mm		8
45° verstek rechts
Resulterende breedte bij max. hoogte 50 mm	mm
	mm 176
Resulterende hoogte bij max. breedte 90 mm		8
45° afschuinen links
Resulterende breedte bij max. hoogte 35 mm	mm
		250
Automatische zaagbladremtijd	s	< 10
Gewicht zonder accu	kg 10,5
Lawaaiwaarden en vibratiewaarden (triax-vectorsom) volgens EN62841-3-9:
L_PA (emissie geluidsdrukniveau)	dB(A)	88
L_WA (niveau geluidsvermogen)	dB(A)	93
K (onzekerheid voor het gegeven geluidsniveau)	dB(A)	2,0
Vibratie-emissiewaarde a_h =	m/s2	<2,5
Onzekerheid K =	m/s21,5

Het vibratie-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN62841-3-9 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een eerste inschatting van blootstelling.

WARSCHUWING: Het verklaarde vibratie-emissieniveau geldt voor ofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires of slecht wordt onderhouden, kan de vibratie-emissie verschillen. Dit kan het blootstellingniveau aanzienlijk verhogen gedurende de totale arbeidsduur.

Een inschatting van het blootstellingniveau aan vibratie dient ook te worden overwogen wanneer het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijke werkzaamheden uitvoert.

Dit kan het blootstellingniveau aanzienlijk verminderen gedurende de totale arbeidsduur.

Stel aanvullende veiligheidsmaatregelen op om de operator te beschermen tegen de effecten van vibratie, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen.

EG-conformiteitsverklaring

Richtlijn Voor Machines

Snoerloze Verstelbare Samengestelde Verstekzaag DCS365

DFWALT verklaart dat deze producten zoals beschreven onder Technische gegevens in overeenstemming zijn met:

2006/42/EG, EN62841-1:2015, EN62841-3-9:2014.

Deze producten voldoen ook aan de Richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met DFWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DFWALT.

J. Rergel

Markus Rompel

D-65510, Idstein, Duitsland

30.10.2015

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen.

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten.

GEFAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet verheden, zal leiden tot de dood of ernstige verwondingen.

WARSCHUWING: Wijst op een mogelijk gevoarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels.

VOORZICHTIG: Wijst op een mogelijk gevaarlijke situatie die, indien met vermeden, kan leiden tot kleine of matige letsels.

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

W op risico van een elektrische schok.

Wup brandgevaar.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

Accu's Laders/Laadtijden (Minuten)
Cat # VDCAh Gewicht (kg)				DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90				X
DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X
DCB181	18	1,5	0,35	70	35	22	22	22	45
DCB182	18 4,0	0,61	185 100 60	60 60 120
DCB183/B	18	2,0	0,40	90	50	30	30	30	60
DCB184/B	18 5,0	0,62	240 120 75	75 75 150
DCB185	18	1,3	0,35	60	30	22	22	22	X
DCB187	18 3,0	0,48	140 70 45 45	45 45	90

De term „elektrisch gereedschap“ in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of naar (draadloos) elektrisch gereedschap met een accu.

1) Veiligheid werkplaats

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor ongelukken.
b) Bedien elektrische gereedschappen niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoogt dit het risico op een elektrische schok.
d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrische schok.
e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok.
f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker,

antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letsel verminderen.

c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de 'off' (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.
d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijk letsel.
e) Rek u niet te ver uit. Blijf altijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.
g) Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gevaren verminderen.
h) Denk niet dat u, doordat u het gereedschap veel hebt gebruikt, het allemaal wel weet en dat u de veiligheidsbeginselen kunt negeren. Een onvoorzichtige actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en verzorging van elektrisch gereedschap

a) Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het is ontworpen.
b) Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten, leder gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of neem de accu uit het gereedschap voordat u aanpassingen uitvoert, accessoires verwisselt, of het elektrische gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk opstart.
d) Bewaar gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
e) Onderhoud elektrische gereedschappen. Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als

het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.

f) Houd snijdgereedschap scherp en schoon. Correct onderhouden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker te beheersen.
g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.
h) Houd de handgrepen en oppervlakken die u beet pakt, droog, schoon en vrij van olie en vet. Door gladde handgrepen en oppervlakken die u beet pakt, kan veilig werken en bedienen van het gereedschap in onverwachte situaties onmogelijk worden.

5) Gebruik en verzorging van gereedschap op accu

a) Gebruik alleen de lader die door de fabrikant wordt opgegeven. Een lader die geschikt is voor één accutype, kan een risico op brand veroorzaken indien gebruikt met een andere accu.
b) Gebruik elektrische gereedschappen uitsluitend met speciaal omschreven accu's. Gebruik van andere accu's kan leiden tot letsel en brandgevaar.
c) Als de accu niet in gebruik is, dient u deze uit de buurt te houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van het ene contactpunt met het andere kunnen maken. Het kortsluiten van de occucontactpunten samen kan brandwonden of brand veroorzaken.
d) Als het gereedschap te zwaar wordt belast, kan er vloeistof uit de accu lekken; vermijd contact hiermee. Als u per ongeluk hier toch mee in contact komt, spoelt u met water. Als de vloeistof in contact met de ogen komt, dient u daarnaast medische hulp in te roepen. Vloeistof afkomstig uit de accu kan irritatie of brandwonden veroorzaken.
e) Werken niet met een accu of met gereedschap dat beschadigd is of waaraan wijzigingen zijn aangebracht. Beschadigde of gemodificeerde accu's kunnen zich onvoorspelbaar gedragen en dat kan brand, explosie of een risico van letsel tot gevolg kan hebben.
f) Stel een accu of gereedschap niet bloot aan open vuur of uitzonderlijk hoge temperatuur. Brand of een temperatuur boven de 130 °C kunnen de accu doen exploderen.
g) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt opgegeven. Door op onjuiste wijze opladen of opladen bij een temperatuur buiten het opgegeven bereik kan de accu beschadigd raken en het risico van brand toenemen.

6) Service

a) Laat uw gereedschap onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit garandeert dat de veiligheid van het gereedschap blijft gegarandeerd.
b) Probeer nooit beschadigde accu's te repareren. De reparaties aan accu's mogen alleen worden uitgevoerd door de fabrikant of door geautoriseerde servicecentra.

Veiligheidsvoorschriften voor alle verstekzagen

a) Verstekzagen zijn bedoeld voor het zagen van hout of producten die lijken op hout, zij kunnen niet worden gebruikt voor het zagen met slijpschijven van metalen zoals balken, staven, stangen, enz. Stof dat wordt veroorzaakt door slijpwerk maakt dat bewegende onderdelen zoals de onderste beschermkap, vastlopen. Vonken die ontstaan door het slijpen

van metalen zullen inbranden op de onderste beschermkap, de zaagplaatinzet en andere kunststof onderdelen.

b) Ondersteun het werkstuk met klemmen wanneer dat mogelijk is. Als u het werkstuk met de hand ondersteunt, moet u uw hand altijd ten minste 100 mm van de zijkant van het zaagblad vandaan houden. Gebruik deze zaag niet voor het zagen van stukken die te klein zijn om ze stevig vast te klemmen of met de hand vast te houden. Als u uw hand te dicht bij het zaagblad plaatst, is er een groter risico dat u zich verwondt door contact met het zaagblad.
c) Het werkstuk moet stil liggen en worden vastgeklemd of tegen zowel de langsgeleiding als de tafel worden gehouden. Voer het werkstuk niet aan tegen het zaagblad en zaag op geen enkele wijze "uit de vrije hand". Werkstukken die niet worden vastgehouden of die bewegen, kunnen op hoge snelheid worden weggeworpen, wat letsel tot gevolg heeft.
d) Duw de zaag door het werkstuk. Trek niet de zaag door het werkstuk. Als u een zaagsnede wilt maken, brengt u de zaagkop omhoog en trekt u deze zonder te zagen over het werkstuk, start u de motor, drukt u de zaagkop omlaag en duwt u de zaag door het werkstuk. Zagen door aan het zaagblad te trekken zal waarschijnlijk tot gevolg hebben dat het zaagblad uit het werkstuk omhoog komt en dat zal de zaag met kracht in de richting van de gebruiker gooien.
e) Laat uw hand nooit de lijn die u wilt gaan zagen, overschrijden, niet voor en niet achter het zaagblad. Het werkstuk ondersteunen "met gekruiste handen", dat wil zeggen, het werkstuk rechts van het zaagblad vasthouden met uw linkerhand of andersom, is heel gevaarlijk.
f) Reik niet met één van uw handen achter de langsgeleiding, op een afstand van minder dan 100 mm van een van de zijden van het zaagblad, bijv. om houtresten te verwijderen, of om welke andere reden dan ook, terwijl het zaagblad draait. U zult dan misschien niet merken hoe dicht uw hand bij het zaagblad is en u zult ernstig letsel kunnen oplopen.
g) Inspecteer uw werkstuk voordat u gaat zagen. Is het werkstuk gebogen of krom, klem het dan op een ander gedeelte dan de kromming tegen de langsgeleiding. Let er altijd goed op dat er geen ruimte is tussen het werkstuk, de langsgeleiding en de zaagtafel, langs de te zagen lijn. Verbogen of kromme werkstukken kunnen draaien en verschuiven en kunnen het draaiende zaagblad tijdens het zagen doen vastlopen. Er mogen geen spijkers of andere voorwerpen in het werkstuk zitten.
h) Gebruik de zaag pas als de zaagtafel vrij is van alle andere voorwerpen dan het werkstuk, bijv., gereedschap, houtresten, enz. Klein afval of losse stukken hout of andere voorwerpen die in aanraking komen met het draaiende zaogblad kunnen met hoge snelheid worden weggeworpen.
i) Zaag slechts een werkstuk tegelijk. Een stapel van meerdere werkstukken kan niet goed worden vastgeklemd of gesteund en kan het zaagblad laten vastlopen of kan tijdens het zagen verschuiven.
j) Controleer voordat u de verstekzaag gaat gebruiken, dat het gereedschap op een vlak, stevig werkoppervlak is gemonteerd of geplaatst. Een vlak en stevige werkoppervlak maakt dat er minder risico is dat de verstekzaag onstabiel wordt.
k) Plan uw werkzaamheden. Controleer, iedere keer dat u de stand van de zaag of de verstekhoek wijzigt, dat de verstelbare langsgeleiding goed is ingesteld zodat het werkstuk wordt ondersteund en de langsgeleiding het zaagblad of het systeem van beschermkappen niet hindert. Verplaats het zaagblad, zonder dat u het gereedschap op "AAN" zet en zonder werkstuk op de zaagtafel, langs een volledige gesimuleerde zaagsnede, zodat u zeker weet dat er niets in de weg zit en dat er geen gevaar is dat u in de langsgeleiding zaagt.

1) Zorg voor voldoende ondersteuning, zoals een uitschuifbaar deel van de tafel, schragen, enz., voor een werkstuk dat breder of langer is dan het bovenblad van de zaagtafel. Werkstukken die langer of breder zijn dan de verstekzaagtafel kunnen omvallen als ze niet stevig worden ondersteund. Als het afgezaogde deel of het werkstuk omvalt, kan het de onderste beschermkap omhoog brengen of kan het worden weggeslingerd door het draaiende zaagblad.

m) Gebruik niet een ander persoon in plaats van een uitschuifblad van de tafel of als extra ondersteuning. Door een instabiele ondersteuning van het werkstuk kan het zaagblad vastlopen of kan het werkstuk tijdens het zagen verschuiven waardoor u en uw huip tegen het draaiende zaagblad worden getrokken.

n) Het afgezaagde stuk mag niet, op welke manier dan ook, tegen het draaiende zaagblad worden geklemd of gedrukt. Als het werkstuk niet weg kan, dat wil zeggen, doordat u lengtestoppen gebruikt, kan het afgezaagde stuk tegen het zaagblad worden gedrukt en met grote kracht worden weggeslingerd.

o) Gebruik altijd een klem of een werkstukhouder die is ontworpen voor het goed ondersteunen van rond materiaal, zoals stangen of leidingen. Stangen hebben de neiging weg te rollen wanneer ze worden gezaagd, waardoor het zaagblad "ingrijpt" en het werkstuk samen met uw hand naar het zaagblad toetrekt.

p) Laat het zaagblad volledig op snelheid komen voordat u het in contact brengt met het werkstuk. Hierdoor wordt het risico dat het werkstuk wordt weggeslingerd, beperkt.

q) Als het werkstuk of het zaagblad bekneld geraakt, zet de verstekzaag dan uit. Wacht tot alle bewegende onderdelen tot stilstand zijn gekomen en trek de stekker uit het stopcontact en/of verwijder de accu. Maak vervolgens het vastgelopen materiaal los. Wanneer u doorgaat met het zagen van een vastgelopen werkstuk, kan dat leiden tot verlies van controle of tot beschadiging van de verstekzaag.

r) Laat na het voltooien van de zaagsnede de schakelaar los, houd de zaagkop omlaag en neem pas het afgezaagde deel weg wanneer het zaagblad tot stilstand is gekomen. Het is gevaarlijk met uw hand in de buurt van het uitlopende zaagblad te komen.

s) Houd de handgreep stevig vast wanneer u een onvolledige zaagsnede maakt of wanneer u de schakelaar loslaat voordat de zaagkop geheel omlaag is. De remactie van de zaag kan tot gevolg hebben dat de zaagkop plotseling naar beneden wordt getrokken, waardoor een risico van letsel ontstaat.

Aanvullende Veiligheidsregels voor Verstekzagen

RSCHUWING: Zet de accu pas in het apparaat wanneer u de eige instructies hebt gelezen en begrepen.

- BEDIEN DEZE MACHINE PAS wanneer deze volledig is gemonteerd en geinstolleerd volgens de instructies. Wanneer een machine niet goed is gemonteerd, kan dat leiden tot ernstig letsel.

- VRAAG ADVIESaan uw opzichter, instructeur of een andere gekwalificeerd persoon als u niet door en door bekend bent met de bediening van deze machine. Kennis is veiligheid.

- LET ER GOED OP dat het zaagblad in de juiste richting draait. De tanden van het zaagblad moeten in de richting van de rotatie wijzen, zoals is gemarkeerd op de zaag.

- ZET ALLE KLEMHENDELS, knappen en hefbomen vast voordat u de machine gaat bedienen. Wanneer klemmen niet goed zijn vastgezet, kunnen onderdelen of het werkstuk met hoge snelheid worden weggeslingerd.

- LET EROP dat alle zaagbladen en zaagbladklemmen schoon zijn, uitsporingen van zaagbladklemmen tegen het zaagblad zitten en de asschroef stevig is vastgezet. Losse klemmen of niet goed bevestigde

klemmen kunnen leiden tot beschadiging van de zaag en mogelijk tot persoonlijk letsel.

- NIET WERKEN BIJ EEN ANDERE DAN DE AANGEDUIDE NETSPANNING voor de zaag. Dit kan leiden tot oververhitting, beschadiging van het gereedschap en tot persoonlijk letsel.

- ZET NIET IETS VAST TEGEN DE VENTILATOR om de motoras vast te houden. Dit kan leiden tot beschadiging van het gereedschap en tot persoonlijk letsel.

- ZAAG NOOIT METAAL of metselwerk. Gebruik van deze beide kan ertoe leiden dat de carbide tips met hoge snelheid loskomen van het zaagblad en ernstig letsel veroorzaken.

- HOUD NOOIT EEN DEEL VAN UW LICHAAM OP ÉÉN LIJN MET HET PAD VAN HET ZAAGBLAD. Persoonlijk letsel zal het gevolg zijn.

- BRENG NOOIT SMEERMIDDEL VOOR HET ZAAGBLAD AAN OP EEN DRAAIEND ZAAGBLAD. Wanneer u smeermiddel aanbrengt, kan uw hand door het zaagblad worden gegrepen en zal ernstig letsel het gevolg zijn.

- PLAATS NIET één van uw handen in de buurt van het zaagblad wanneer de zaag is aangesloten op de stroomvoorziening. Wanneer het zaagblad onbedoeld in beweging wordt gezet, kan dat ernstig leisel tot gevolg hebben.

- REIK NOOIT ROND OF ACHTER HET ZAAGBLAD. Een zaagblad kan ernstig letsel veroorzaken.

- REIK NIET ONDER DE ZAAG als de stekker niet uit het stopcontact is getrokken en de machine niet is uitgeschakeld. Contact met het zaagblad kan persoonlijk letsel tot gevolg hebben.

- ZET DE MACHINE STEVIG VAST OP EEN STABIEL ONDERSTEUNEND OPPERVLAK. Door trilling kan de machine wegglijden, weglopen of omvallen, wat zal leiden tot ernstig letsel.

- GEBRUIK ALLEEN ZAAGBLADEN die voor verstekzagen worden aanbevolen. U bereikt de beste resultaten door niet zaagbladen met carbide tip en tanden onder een hoek van meer dan 7 graden te gebruiken. Gebruik geen zaagbladen met een diepe nerf. Deze kunnen afbuigen en in contact komen met de beschermkap en beschadiging van de machine en/of ernstig letsel tot gevoig hebben.

- GEBRUIK UITSLUITEND ZAAGBLADEN VAN DE JUISTE GROOTTE EN HET JUISTE TYPE die zijn opgegeven voor dit gereedschap, zodat beschadiging van de machine en/of ernstig letsel wordt voorkomen (volgens EN847-1).

- INSPECTEER HET ZAAGBLAD OP SCHEUREN of andere beschadigingen, voordat u het in gebruik neemt. Een gescheurd of beschadigd zaagblad kan uiteenvallen en delen ervan kunnen bij hoge snelheid worden weggeslingerd, waardoor ernstig letsel kan ontstaan. Vervang gescheurde of beschadigde zaagbladen onmiddellijk. Neem de maximumsnelheid die is gemarkeerd op het zaagblad, in acht.

- MAAK HET ZAAGBLAD EN DE ZAAGBLADKLEMMEN SCHOON voordat u de machine in gebruik neemt. Wanneer u het zaagblad en de zaagbladklemmen schoonmaakt kunt u ze controleren op beschadigingen. Een gescheurd(e) of beschadigd(e) zaagblad of zaagbladklem kan uiteenvallen en delen ervan kunnen bij hoge snelheid worden weggeslingerd, waardoor ernstig letsel kan ontstaan.

- GEBRUIK GEEN VERBOGEN ZAAGBLADEN. Controleer of het zaagblad recht loopt en vrij is van trilling. Een trillend zaagblad kan beschadiging van de machine en/of ernstig letsel veroorzaken.

- GEBRUIK GEEN smeermiddelen of schoonmaakmiddelen (vooral niet uit een spuitbus) in de buurt van de kunststof beschermkap. Het polycarbonaat materiaal dat in de beschermkap wordt gebruikt, kan door bepaalde chemicaliën worden aangetast.

- HOUD DE BESCHERMKAP OP ZIJN PLAATS en in goede werkende staat.

- GEBRUIK ALTIJD DE ZAAGPLAAT EN VERVANG DE PLAAT WANNEER DEZE BESCHADIGD IS. Een geringe opeenhoping van spaanders onder de zaag kan het zaagblad hinderen of kan leiden tot instabiliteit van het werkstuk bij het zagen.

• GEBRUIK ALLEEN ZAAGKLEMMEN DIE WORDEN OPGEGEVEN VOOR DIT GEREEDSCHAP, zodat beschadiging van de machine en/of ernstig letsel wordt voorkomen.
• REINIG DE LUCHTSLEUVEN VAN DE MOTOR van spaanders en zaagsel. Wanneer de luchtsleuven van de motor verstopt raken, kan de machine oververhit raken, kan de machine beschadigd raken en kortsluiting ontstaan die tot ernstige letsel kan leiden.
• VERGRENDEL NOOIT DE SCHAKELAAR IN DE STAND "AAN". Ernstig persoonlijk letsel zou het gevolg kunnen zijn.
• GA NOOIT OP HET GEREEDSCHAP STAAN. Ernstig letsel kan ontstaan als het zaaggereedschap omvalt of als iemand onbedoeld in aanraking komt met het gereedschap.

WAARSCHUWING: Door het zagen van kunststoffen, nat hout en de e materialen kan zich gesmolten of gedroogd materiaal op de tip van het zaagblad en op het zaagblad zelf afzetten, waardoor het risico van oververhitting en van vastlopen van het zaagblad tijdens het zagen kan toenemen.

WAARSCHUWING: Draag altijd geschikte gehoorbescherming. Onder bepaalde omstandigheden en bij een zekere gebruiksduur kan het lawaai van dit product leiden tot gehoorbeschadiging Houd rekening met de volgende factoren die van invloed zijn bij de blootstelling aan lawaai:

• Gebruik zaagbladen die zo zijn ontworpen dat zij minder lawaai maken,
• Gebruik alleen goede, scherpe zaagbladen, en;
• Gebruik speciaal ontworpen geluiddempende zaagbladen.

WAARSCHUWING: Draag ALTIJD een veiligheidsbril. Een bril die u datelijks draagt is NIET een veiligheidsbril. Gebruik ook een gezichts- of stofmasker als bij het werken stof vrijkomt.

WAARSCHUWING: Gebruik van dit gereedschap kan stof genereren verspreiden, wat ernstige en permanente beschadiging van de luchtwegen en ander letsel kan veroorzaken.

WAARSCHUWING: Bepaald stof dat ontstaat bij elektrisch schuren, zijn slijpen, boren en andere bouwactiviteiten bevat chemicaliën waarvan bekend is dat zij kanker, lichaamsgebreken bij de geboorte en andere schade aan het voorplantingssysteem kan veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit verven op loodbasis,
• kristallijn kiezelzuur uit bakstenen en cement en andere metselproducten, en
• arseen en chroom uit chemisch behandeld timmerhout.

Het risico dat u loopt door blootstelling hieraan varieert afhankelijk van hoe vaak u dit soort werk doet. U kunt uw blootstelling aan deze chemicaliën beperken door in een goed geventileerde ruimte te werken, en met goedgekeurde veiligheidsapparatuur te werken, zoals stofmaskers die speciaal zijn ontworpen voor het filteren van microscopische deeltjes.

- Vermijd langdurig contact met stof dat ontstaat bij elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten. Draag beschermende kleding en was blootgestelde delen met zeep en water. Wanneer u stof in uw mond, neus, ogen laat komen, of op uw huid achterlaat kan dat de opname van schadelijke chemicaliën bevorderen.

WAARSCHUWING: Gebruik van dit gereedschap kan stof genereren verspreiden, wat ernstige en permanente beschadiging van de luchtwegen en ander letsel kan veroorzaken. Gebruik altijd goedgekeurde bescherming van de luchtwegen die geschikt is voor deblootstelling aan stof.

Overige Gevaren

De volgende gevaren zijn inherent aan het gebruik van deze zaagmachines:

• Verwonding door het aanraken van roterende delen.
  Ondanks toepassing van de veiligheidsvoorschriften en het aanbrengen van beveiligingen blijven bepaalde gevaren bestaan, en wel met name:
  • Gevaar voor gehoorbeschadiging.

• Gevaar voor verwonding door de niet afgedekte gedeelten van het zaagblad.

• Gevaar voor verwonding bij het verwisselen van het zaagblad.
• Gevaar voor beklemming van vingers bij het openen van de afdekkap.
• Gezondheidsrisico door het inademen van stof, met name bij het verwerken van eiken- en beukehout.

De volgende factoren verhogen het risico van ademhalingsproblemen:

• Geen stofafzuiging bevestigd wanneer u hout zaagt.
• Onvoldoende stofafzuiging doordat uitlaatfilters niet zijn gereinigd.

BEWAAR DEZE INSTRUCTIES

Laders

DEWALT laders hoeven niet te worden afgesteld en zijn zo ontworpen dat zij zeer gemakkelijk in het gebruik zijn.

Elektrische veiligheid

De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of het voltage van de accu overeenkomt met het voltage op het typeplaatje. Zorg er ook voor dat het voltage van uw oplader overeenkomt met dat van uw stroomvoorziening.

Uw DEWALT oplader is dubbel geïsoleerd in overeenstemming met EN60335; daarom is geen aarding nodig.

Als het stroomsnoer is beschadigd, moet het worden vervangen door een speciaal geprepareerd snoer dat leverbaar is via het DEWALT servicecentrum.

Een verlengsnoer gebruiken

U dient geen verlengsnoer te gebruiken, tenzij dit absoluut noodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor de stroominvoer van uw oplader (zie Technische gegevens). De minimale geleidergrootte is 1 mm ^2 ; de maximale lengte is 30 m.

Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

Belangrijke veiligheidsinstructies voor alle acculaders

BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke instructies voor de veiligheid en voor de bediening van geschikte batterijladers (raadpleeg Technische Gegevens).

- Lees voordat u de lader gebruikt, alle instructies en aanwijzingen voor de veiligheid op de lader, de accu en het product dat de accu gebruikt.

WARSCHUWING: Gevaar voor elektrische schok. Laat geen vloeistof in de minder dringen. Dit zou kunnen leiden tot een elektrische schok. WARSCHUWING: Wij adviseren een aardlekschakelaar met een doorwaarde van 30mA of minder te gebruiken.
VOORZICHTIG: Gevaar voor brandwonden. Beperk het risico van l'opplaat alleen oplaadbare accu's op van het merk DiWALT. Andere typen accu's zouden uit elkaar kunnen springen en persoonlijk letsel en schade kunnen veroorzaken.
VOORZICHTIG: Houd toezicht op kinderen zodat zij niet met het apparaat kunnen spelen.

OPMERKING: Onder bepaalde omstandigheden, wanneer de stekker van de lader in het stopcontact zit, kunnen de niet-afgedekte laadcontacten binnenin de lader door materiaal of een voorwerp worden kortgesloten. Bepaalde materialen die geleidend zijn, zoals, maar niet uitsluitend, staalwol, aluminiumfolie of een opeenhoping van metaalachtige deeltjes, kunnen beter bij de holtes van de lader worden weggehouden. Trek altijd de stekker uit het stopcontact wanneer er geen accu in de lader zit. Trek de stekker van de lader uit het stopcontact voordat u de lader gaat reinigen.

• Probeer NIET de accu op te laden met andere laders dan die in deze handleiding worden beschreven. De lader en de accu zijn speciaal voor elkaar ontworpen.
• Deze laders zijn niet bedoeld voor een andere toepassing dan het opladen van oplaadbare accu's van DEWALT. Andere toepassingen kunnen leiden tot het gevaar van brand, elektrische schok of elektrocutie.

NEDERLANDS

• Stel de lader niet bloot aan regen of sneeuw.
• U kunt beter niet aan het snoer trekken wanneer u de stekker van de lader uit het stopcontact trekt. Er is dan minder risico op beschadiging van het snoer en van de stekker.
• Het is belangrijk dat u het snoer zo plaatst dat niemand erop kan stappen of erover kan struikelen, en het snoer niet op een andere manier kan beschadigen of onder spanning kan komen te staan.
• Gebruik alleen een verlengsnoer als het er werkelijk niet anders kan. Gebruik van een ongeschikt verlengsnoer kan het risico van brand, elektrische schok of elektrocutie tot gevolg hebben.
• Plaats niet iets boven op een lader en plaats de lader niet op een zacht oppervlak omdat hierdoor de ventilatiesleuven kunnen worden geblokkeerd en de lader binnenin veel te heet wordt. Plaats de lader niet in de buurt van een warmtebron. De lader wordt geventileerd door sleuven boven en onder in de behuizing.
• Gebruik de lader niet met een beschadigd snoer of een beschadigde stekker—laat deze onmiddellijk vervangen.
• Gebruik de lader niet als er hard op is geslagen, als de lader is gevallen of op een andere manier beschadigd is. Breng de lader naar een erkend servicecentrum.
• Haal de lader niet uit elkaar; breng de lader naar een erkend servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot het risico van een elektrische schok, elektrocutie of brand.
• Als het netsnoer is beschadigd, moet het onmiddellijk worden vervangen door de fabrikant, een servicemonteur van de fabrikant of een dergelijk vakbekwaam persoon, zodat risico is uitgesloten.
• Trek de stekker van de lader uit het stopcontact voordat u de lader gaat schoonmaken. Er is dan minder risico van een elektrische schok. Het risico is niet minder wanneer u de accu verwijderd.
  • Probeer NOOIT 2 laders op elkaar aan te sluiten.
• De lader is ontworpen voor de 230V stroomvoorziening van een woning. Probeer de lader niet te gebruiken op een andere spanning. Dit geldt niet voor de 12V-lader.

Een accu opladen (Afb. [Fig.] B)

1. Steek de lader in een geschikt stopcontact voordat u de accu insteekt.
2. Plaats de accu 16 in de lader, en let er daarbij op dat de accu geheel in de lader komt te zitten. Het rode lampje (opladen) knippert herhaaldelijk en dat duidt erop dat het laadproces is gestart.
3. Een volledig opgeladen accu wordt aangegeven door het rode lampje dat constant AAN blijft. De accu is nu volledig opgeladen en kan worden gebruikt of kan in de acculader blijven zitten. Duw, als u de accu uit de lader wilt nemen, op de accu-vrijgaveknop 44 op de accu.

OPMERKING: U kunt maximale prestaties en levensduur van lithium-ion-accu's garanderen door de accu's volledig op te laden voordat u deze voor het eerst in gebruik neemt.

Werking van de lader

Raadpleeg onderstaande indicatoren voor de laadstatus van de accu.

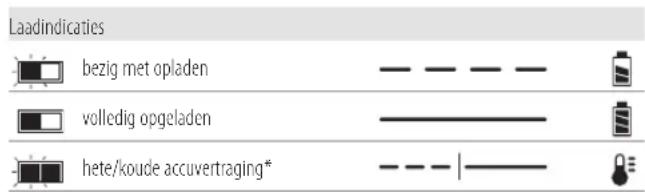

Laadindicaties bezig met opladen volledig opgeladen hete/koude accuvertraging*

* Het rode lampje blijft knipperen, maar er brandt ook een geel indicatielampje wanneer de functie actief is. Wanneer de accu een geschikte temperatuur heeft bereikt, gaat het gele lampje uit en hervat de lader de laadprocedure.

De geschikte lader(s) laden niet een kapotte accu op. Wanneer er niet een lampje op de lader gaat branden, betekent dat dat de batterij niet goed is.

OPMERKING: Dit kan ook betekenen dat er iets mis is met de lader.

Als de lader laat zien dat er een probleem is, laat de lader en de accu dan testen door een geautoriseerd servicecentrum.

Hot/Cold Pack Delay (Vertraging Hete/Koude Accu)

Wanneer de lader waarneemt dat een accu te warm of te koud is, wordt onmiddellijk een Hot/Cold Delay gestart en wordt het laden uitgesteld tot de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de accu-laadstand. Deze functie waarborgt een maximale levensduur van de accu.

Een koude accu zal minder snel worden opgeladen dan een warme accu. De accu zal minder snel opladen gedurende de gehele laadcyclus en zal niet op maximumsnelheid gaan opladen, ook niet als de accu warmer wordt.

De lader DCB118 is voorzien van een interne ventilator voor het koelen van de accu. De ventilator gaat automatisch draaien wanneer de accu moet worden gekoeld. Gebruik de lader nooit als de ventilator niet goed werkt of als de ventilatiesleuven zijn geblokkeerd. Zorg ervoor dat er geen voorwerpen in de lader kunnen komen.

XR Li-Ion-gereedschap is ontworpen met een Elektronisch Beveiligingssysteem dat ervoor zorgt dat de accu niet te veel wordt geladen, niet te heet wordt of te veel wordt ontladen.

Het product zal automatisch uitgeschakeld worden, als het elektronisch beschermingssysteem actief wordt. Als dit gebeurt, zet u de Lithium-ion-accu op de lader, totdat deze volledig geladen is.

Montage aan de wand

Deze laders kunnen aan de wand worden gemonteerd of rechtop op een tafel of werkoppervlak staan. Plaats bij wandmontage de accu dichtbij een stopcontact en uit de buurt van een hoek of andere obstakels die de doorstroming van lucht kunnen verhinderen. Gebruik de achterzijde van de lader als sjabloon voor de plaatsing van de montageschroeven aan de wand. Monteer de lader stevig met gipsplaatschroeven (afzonderlijk aan te schaffen), van tenminste 25,4 mm lang waarvan de schroefkop een diameter heeft van of 7 – 9 mm, in hout geschroefd tot op een optimale diepte, waarbij ongeveer 5,5 mm van de schroef uitsteekt. Houd de sleuven aan de achterzijde van de lader tegenover de uitstekende schroeven en steek montagesleuven volledig op de schroeven.

Instructies voor het reinigen van de lader

WAARSCHUWING: Gevaar voor elektrische schok. Neem, van dat u met de reiniging begint, de stekker van de lader

uit het stopcontact. U kunt stof en vet van de buitenzijde van de lader verwijderen met een doek of een zachte, niet-metalen borstel. Gebruik geen water of schoonmaakmiddelen. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

Accu

Belangrijke veiligheidsinstructies voor alle accu's

Als u vervangende accu's bestelt, zorg er dan voor dat u het catalogusnummer en voltage vermeldt.

De accu is niet volledig opgeladen als deze uit de verpakking komt. Voordat u de accu en oplader gebruikt, dient u de onderstaande veiligheidsinstructies te lezen. Volg vervolgens de oplaadprocedures zoals die zijn uitgelegd.

LEES ALLE INSTRUCTIES

• Laad de accu niet op en gebruik deze niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Wanneer u de accu plaatst in of verwijdert uit de lader kan het stof of de damp door een vonk vlamvatten.
• Gebruik nooit geweld bij het plaatsen van de accu in de lader. Wijzig de accu op geen enkele manier als deze niet past in een lader die niet geschikt is, omdat de accu kan openbarsten waardoor ernstig persoonlijk letsel kan ontstaan.

• Laad de accu's alleen op in DEWALT-laders.
- Spat NIET met water en dompel de accu niet onder in water of andere vloeistoffen.
- Gebruik of bewaar het gereedschap en de accu niet op plaatsen waar de temperatuur 40 °C of meer kan bereiken (bijvoorbeeld in een schuurtje of een metalen loods in de zomer).
- Verbrand de accu niet, zelfs niet als deze ernstig beschadigd is of volledig verbruikt. De accu kan in vuur exploderen. Als lithium ion accu's worden verbrand, komen giftige dampen en materialen vrij.
- Als de inhoud van de accu in contact met de huid komt, wast u dit onmiddellijk af met water en een milde zeep. Als accuvloeistof in de ogen komt spoelt u 15 minuten met water in het geopende oog, of totdat de irritatie stopt. Als medische hulp nodig is dient u te vermelden dat de accuelektrolyt is samengesteld uit een mengsel van vloeibare organische carbonaten en lithiumzouten.

- De inhoud van geopende accucellen kan irritatie aan de luchtwegen veroorzaken. Zorg voor frisse lucht. Zoek als de symptomen aanhouden medische hulp.

WAARSCHUWING: Gevaar voor brandwonden. Accuvloeistof kan enzumbaar zijn als deze aan een vonk of vlam wordt blootgesteld. WAARSCHUWING: Probeer nooit om welke reden dan ook de accu van kunnen. Als de behuizing van de accu is gescheurd of beschadigd, zet de accu dan niet in de lader. Klem een accu niet vast, laat een accu niet vallen, beschadig een accu niet. Gebruik een accu of lader waar hard op is geslagen, die is gevallen, waar overheen is gereden of die op welke manier dan ook is beschadigd (dat wil zeggen, doorboord met een spijker, geraakt met een hamer, vertrapt) niet. Een elektrische schok of elektrocutie kan het gevolg zijn. Breng beschadigde accu's terug naar het servicecentrum zodat ze kunnen worden gerecycled.

WAARSCHUWING: Brandgevaar. Berg de accu niet op en verder de accu niet op een manier dat metalen voorwerpen in contact kunnen komen met de aansluitpunten van de accu. Bijvoorbeeld, steek de accu niet in een schortzak, broekzakken, gereedschapskisten, gereedschapsdozen, laden, enz., waar een losse spijkers, schroeven, sleutels, enz. liggen.

VOORZICHTIG: Plaats het gereedschap wanneer het niet in gebruik is, op z'n zijkant op een stabiel oppervlak waar het niet kan vallen of omvallen. Sommige gereedschappen met grote accu's kunnen rechtop staan op de accu maar kunnen gemakkelijk worden omgegooid.

Transport

WAARSCHUWING: Brandgevaar. Tijdens het transport kunnen mogelijk vlam vatten als de aansluitingen van de accu onbedoeld in aanraking komen met geleidende materialen. Controleer dat tijdens het transport de aansluitingen van de accu afgeschermd zijn en goed geïsoleerd van materialen die ermee in contact kunnen komen en kortsluiting kunnen veroorzaken.

DEWALT accu's voldoen aan alle van toepassing zijn verzendvoorschriften zoals deze zijn bepaald door de bedrijfstak en door wettelijke normen, zoals Aanbevelingen voor het Transport van Gevaarlijke Goederen van de UN; Voorschriften voor Gevaarlijke Goederen van de International Air Transport Association (IATA), Voorschriften Internationale Maritieme Gevaarlijke Goederen (IMDG) en de Europese Overeenkomst Betreffende het Internationale Vervoer van Gevaarlijke Goederen over de Weg (ADR). Lithium-ion cellen en accu's zijn getest in overeenstemming met Hoofdstuk 38,3 van de Aanbevelingen voor het Transport van Gevaarlijke Goederen Handleiding van Testen en Criteria.

In de meeste gevallen zal bij de verzending van een DEWALT-accu deze naar verwachting worden geclassificeerd als volledig gereguleerd Klasse 9 Gevaarlijk materiaal. Over het algemeen zullen alleen verzendingen die een lithium-ion-accu bevatten met een energie-classificatie hoger dan 100 Wattuur (Wh), moeten worden verzonden als volledig gereguleerd Klasse 9. Bij alle lithium-ion-accu's wordt de Wattuur-classificatie op de accu vermeld. Verder adviseert DEWALT in verband met complicaties met de voorschriften, lithium-ion-accu's niet als luchtracht alleen te verzenden, ongeacht de Wattuur-classificatie. Zendingen van gereedschap met accu's (combo-sets) kunnen naar verwachting per luchtracht worden verzonden, als de Wattuur-classificatie van de accu niet hoger is dan 100 Wh.

Ongeacht of een verzending wordt geacht een vrijstelling te hebben of volledig voorgeschreven, is voor de verantwoordelijkheid van de verzender de meest recente voorschriften voor verpakking, labeling/markering en vereisten ten aanzien van documentatie.

De informatie die in dit hoofdstuk van de handleiding wordt verstrekt, wordt verstrekt in goed vertrouwen en wordt geacht nauwkeurig te zijn op het moment dat het document werd opgesteld. Er wordt echter geen garantie gegeven, impliciet of expliciet. Het is voor de verantwoordelijkheid van de koper ervoor te zorgen dat zijn activiteiten in overeenstemming zijn met de geldende voorschriften.

OPMERKING: Lithium-ion batterijen mogen niet in gecontroleerde bagage worden gestopt.

De FLEXVOLT™-accu vervoeren

De DEWALT FLEXVOLT™-accu heeft twee standen: Gebruiks- en Transport-.

Stand: Wanneer de FLEXVOLT™-accu o zichzelf staat of in een DEWALT 18V-product zit, werkt de accu als een 18V-accu. Wanneer de FLEXVOLT™-accu in een 54V- of een 108V-product (twee 54V-accu's) zit, werkt de accu als een 54V-accu.

Transport-stand: Wanneer de kap op de FLEXVOLT ^™ -accu is bevestigd, staat de accu in de transport-stand. Houd de kap op de accu bij verzending. In de Transport-stand zijn reeksen van cellen binnen in de accu elektrisch van elkaar geïsoleerd, waardoor 3 accu's ontstaan met een lagere Wattuur-classificatie (Wh), vergeleken bij 1 accu met een hogere Wh-classificatie. Door dit grotere aantal van 3 accu's met een lagere Wattuur-classificatie kan de accu vrijgesteld zijn van bepaalde voorschriften voor verzending die worden opgelegd aan accu's met een hogere Wattuur-capaciteit.

Voorbeeld, de transport Wh waarde kan 3 x 36 Wh aangeven, dit betekend 3 batterijen van elk 36 Wh. De Wh waarde tijdens gebruik kan 108 Wh aangeven (1 batterij).

Voorbeeld van markering met etiket gebruik en transport

Aanbevelingen voor opslag

1. De beste plaats om het apparaat op te bergen is koel en droog, uit direct zonlicht en niet in overmatige hitte of koude. Voor optimale accuprestaties en levensduur bergt u accu's op bij kamertemperatuur als deze niet in gebruik zijn.
2. Wanneer u de accu lange tijd opbergt, kunt u deze voor optimale resultaten het beste volledig opgeladen opslaan op een koele, droge plaats buiten de lader.

OPMERKING: Accu's kunnen beter niet volledig ontladen worden opgeslagen. De accu moet voor gebruik weer worden opgeladen.

Labels op de oplader en accu

Behalve de pictogrammen die in deze handleiding worden gebruikt, kunnen de volgende pictogrammen op de labels op de lader en op de accu staan:

Lees gebruiksaanwijzing voor gebruik.

ZieTechnische gegevens voor de oplaadtijd.

Niet doorboren met geleidende voorwerpen.

Laad geen beschadigde accu's op.

Niet blootstellen aan water.

Zorg dat defecte snoeren onmiddellijk worden vervangen.

Uitsluitend opladen tussen 4 °C en 40 °C.

Alleen voor gebruik binnenshuis.

Bied de accu als chemisch afval aan en houd rekening met het milieu.

Laad DEWALT-accu's alleen op met de aangewezen DEWALT-laders. Wanneer u andere accu's dan de aangewezen DEWALT-accu's oplaadt met een DEWALT-lader dan kunnen deze barsten of kan dit leiden tot andere gevaarlijke situaties.

Gooi de accu niet in het vuur

GEBRUIK (zonder transport dop). Voorbeeld: Wh waarde geeft 108 Wh aan (1 batterij van 108 Wh).

TRANSPORT (met ingebouwde transport dop). Voorbeeld: Wh waarde geeft 3 x 36 Wh aan (3 batterijen van 36 Wh).

Accutype

De DCS365werkt op een 18-V accu.

Deze accu's kunnen worden gebruikt: DCB141, DCB142, DCB143, DCB144, DCB145, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185. Raadpleeg Technische Gegevens voor meer informatie.

Inhoud van de verpakking

De verpakking bevat:

1 Verstekzaag

1 Zaagbladsleutel

1 Zaagblad

1 Zijhandgreep

1 Stofzak

1 Materiaalklem

1 Li-Ion-accu (C1, D1, L1, M1, P1, S1, T1, X1 modellen)

2 Li-Ion-accu's (C2, D2, L2, M2, P2, S2, T2, X2 modellen)

3 Li-Ion-accu's (C3, D3, L3, M3, P3, S3, T3, X3 modellen)

1 Gebruiksaanwijzing

OPMERkInG: Bij de N-modellen worden geen accu's, laders en gereedschapskoffers geleverd. Bij de NT-modellen worden geen accu's en laders geleverd. B-modellen zijn voorzien van een Bluetooth®-accu.

- Controleer of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigd tijdens het transport.

- Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt.

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees gebruiksaanwijzing voor gebruik.

Draag gehoorbescherming.

Draag oogbescherming.

Houd handen weg bij zaagblad.

Zichtbare straling. Staar niet in het licht.

Positie Datumcode (Afb. A)

De datumcode 24, die ook het jaar van fabricage bevat, is binnen in de behuizing geprint.

Voorbeeld:

2018 XX XX

Jaar van fabricage

Beschrijving (Afb. A)

WAARSCHUWING: Pas het gereedschap of een onderdeel ervan nooit duit. Dit kan schade of persoonlijk letsel tot gevolg hebben.

1 Aan/Uit-schakelaar
2 Bedieningshandgreep
3 Montagegaten
4 Onderste beschermkap
5 Vergrendelknop verstekzaag
6 Zaagplaat
7 Verstekarm
8 Verstekschaalverdeling
9 Schroeven verstekschaalverdeling
10 Zijhandgrepen
11 Langsgeleiding
12 Vergrendelknop afschuinhoek
13 Rails

14 Stofpoort
15 Hefhandgreep
16 Accu
17 XPS™ werkverlichting momentschakelaar
18 Hendel Vergrendeling Uit
19 Railstelschroef
20 Railvergrendelingsknop
21 Klemgat
22 Zaagbladsleutel
23 Vergrendelpen
24 Datumcode
25 Afschuin-schakeling

Bedoeld gebruik

Uw snoerloze verstelbare samengestelde verstekzaag DEWALT DCS365 is ontworpen voor professionele toepassingen op het gebied van zagen van hout. De zaag voert de werkzaamheden zoals afkorten, afschuinen en verstekzagen gemakkelijk, nauwkeurig en veilig uit.

Deze unit is ontworpen voor gebruik met een carbidepuntzaag met een nominale zaagbladdiameter van 184 mm.

ZAAG nOOIT METALEn of lichte legeringen, vooral geen magnesium.

nIET gebruiken bij vochtige of natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Deze verstekzagen zijn professioneel elektrisch gereedschap.

LAAT GEEn kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren gebruikers dit gereedschap bedienen.

- Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring en/of kennis of bekwaamheden, als dat niet gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product zodat ze ermee zouden kunnen spelen.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te van minderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of

accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

RSCHUWING: gebruik alleen de accusets en laders van DEWALT.

De accu in het gereedschap zetten en uit het gereedschap verwijderen (Afb. C)

OPMERKING: Voor het beste resultaat is het belangrijk dat u de accu volledig oplaadt.

De accu in de handgreep van het gereedschap installeren

1. Houd de accu tegenover de rails 16 in de handgreep van de lamp (Afb. C).
2. Schuif de accu in de handgreep totdat de accu stevig vastzit in het gereedschap en controleer dat de accu niet los raakt.

De accu uit het gereedschap halen

1. Druk op de accu-ontgrendelknop 44 en trek de accu stevig uit de handgreep van het gereedschap.
2. Zet de accu in de lader zoals wordt beschreven in het ladergedeelte van deze handleiding.

Vermogenmeter (Afb. C)

Er zijn DEWALT-accu's met een vermogenmeter en deze bestaat uit drie groene LED-lampjes die een aanduiding geven van de hoeveelheid lading die de accu nog heeft.

U kunt de vermogenmeter inschakelen door de knop van de vermogenmeter 26 in te drukken. Een combinatie van de drie groene LED-lampjes gaat branden en dat geeft een aanduiding van de hoeveelheid lading die de accu nog heeft. Wanneer de lading in de accu onder het bruikbare niveau liegt, gaat de vermogenmeter niet branden en moet de accu worden opgeladen.

OPMERKING: De brandstofmeter geeft slechts een indicatie van de hoeveelheid lading die de accu nog heeft. De meter geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productcomponenten, temperatuur en de toepassing door de eindgebruiker.

Kennismaking (Afb. A, D, E)

Open de doos en neem de zaag eruit (Afb. D) door middel van de uitsparingen voor uw hand aan de zijkant of de hefhandgreep 15

Plaats de zaag op een glad, vlak oppervlak, zoals werkbank of een stevige tafel.

Bekijk Afbeelding A en leer de zaag en de diverse onderdelen kennen. In het hoofdstuk over aanpassingen zullen deze termen worden genoemd en u moet weten welke onderdelen er zijn en waar ze zijn.

VOORZICHTIG: Gevaar voor beklemming. Beperk het risico van houd uw duim onder de bedieningshendel, wanneer u de hendel omlaag trekt. De onderste beschermkap zal omhoog bewegen wanneer u de bedieningshendel naar beneden trekt, en daardoor kunt u zich klemmen. De bedieningshendel is dichtbij de beschermkap voor speciale zoagsneden geplaatst.

Duw de bedieningshandgreep 2 licht omlaag en trek de vergrendelingspen 23 uit. Duw voorzichtig wat minder op de bedieningshandgreep zodat deze geheel omhoog kan komen. Gebruik de vergrendelingspen wanneer u de zaag van de ene plaats naar de andere draagt. Gebruik altijd de uitsparingen voor uw hand of de zijhandgrepen 10 bij het transporteren van de zaag, zoals u ziet in Afbeelding D. Raadpleeg Afbeelding E en Zijhandgrepen installeren.

Zijhandgrepen installeren (Afb. E)

Uw zaag wordt geleverd met twee zijhandgrepen 10, die op de zaag moeten worden gemonteerd, zoals Afbeelding E laat zien. Goed vastdraaien met de inbussleutel uit de zijhandgreep.

Montage op een werkbank (Afb. A)

Gaten 3 zitten in alle 4 voeten voor gemakkelijke montage op een werkbank, zoals wordt getoond in Afbeelding A. Monteer uw zaag altijd op een stabiel oppervlak zodat de zaag niet kan bewegen. U kunt de draagbaarheid van het gereedschap verbeteren door het te monteren op een stuk multiplex van 12,7 mm of dikker dat u vervolgens op uw werkondersteuning kunt klemmen of naar andere werklocaties kunt meenemen en vastklemmen.

OPMERKING: Als u besluit uw vraag op een stuk multiplex te monteren, is het belangrijk dat u ervoor zorgt dat de montageschroeven niet onder uit het hout steken. Het multiplex moet vlak op het draagvlak rusten. Wanneer u de zaag op een werkoppervlak klemt, zet de klemmen dan alleen vast waar de gaten van de montageschroeven zich bevinden. Wanneer u de klemmen op een ander punt vastzet, zal dat de werking van de zaag verstoren.

VOORZICHTIG: Voorkom vastlopen en onnauwkeurige resultaten, I was vooral op dat het montageoppervlak niet krom of op een andere manier ongelijk is. Als de zaag heen en weer beweegt op het oppervlak, plaats dan een de stuk materiaal onder een voet van de zaag, totdat de zaag stevig op het montage-oppervlak rust.

Een zaagblad verwisselen of een nieuw zaagblad plaatsen (Afb. F1–F3)

Raadpleeg Zaagbladen onder Als optie verkrijgbare accessoires.

WARSCHUWING: Beperk het gevaar van ernstig personlijk letsel, zet het gereedschap uit en neem de accu uit, voordat u een aanpassing uitvoert, schoonmaak- of onderhoudswerkzaamheden verricht, of hulpstukken of accessoires verwijdert/installeert. Wanneer de machine per ongeluk wordt gestart, kan dat leiden tot letsel.

- Eink nooit de asvergrendelingsknop (AI, Afb. FB) in terwijl het zaagblad wordt aangedreven of uitloopt.

- Zaag geen metaal, metselwerk of vezelcementproducten met deze verstekzaag.

Het zaagblad verwijderen (Afb. A, C, F1–3)

1. Verwijder de accu (16, Afb. C) uit de zaag.
2. Breng de arm in de hoogste stand en haal de onderste beschermkap 4 zo ver mogelijk omhoog.
3. Draai de achterste schroef 27 van de beschermkapbeugel vier slagen los, maar verwijder de schroef niet.
4. Draai de voorste schroef (28, Afb. F1) van de beschermkapbeugel los, maar verwijder de schroef niet, tot u de beugel 29 zo ver omhoog kunt brengen dat u bij de zaagbladschroef kunt komen 31. De onderste beschermkap blijft omhoog als gevolg van de stand van de schroef van de beschermkapbeugel.
5. Druk de asvergrendelingsknop (35, Afb. F2) in terwijl uw voorzichtig het zaagblad 30 met de hand ronddraait totdat het vaststaat.
6. Houd de knop ingedrukt en draai met uw andere hand en de T40zijde van de meegeleverde steeksleutel 22 de zaagbladschroef los 31. (Naar rechts draaien, linkse draad.)
7. Verwijder de zaagbladschroef 31 met de T40zijde van de meegeleverde steeksleutel, de buitenste klemring (32), Afb. F3) en zaagblad 30. De binnenste klemring 33 kan op de as 34 blijven zitten.

Het zaagblad plaatsen (Afb. F1–F3)

1. Verwijder de accu (16, Afb. C) uit de zaag.

2. Plaats met de arm omhoog, de onderste beschermkap 4 geopend en de beschermkapbeugel 29 omhoog, het zaagblad 30 op de as 34 en tegen de binnenste klemring 33 met de tanden van het zaagblad wijzend in de richting van de rotatie, zoals op de zaag is gemarkeerd.

3. Monteer de buitenste klemring 32 op de as 34.

4. Plaats de zaagbladschroef 31 en draai de schroef 31 stevig vast met de bijgeleverde steeksleutel 22, terwijl u de asvergrendeling 35 vastzet (draai naar links, linkse draad).
5. Breng de beschermkapbeugel 29 weer helemaal naar beneden en zet de beide schroeven van de beschermkapbeugel (27, 28) stevig vast, zodat de beugel op z'n plaats blijft.

WAARSCHUWING: De beschermkapbeugel moet weer geheel naar worden gezet en de schroeven van de beschermkapbeugel moeten worden vastgezet, voordat de zaag in gebruik wordt genomen. Doet u dat niet, dan zal de beschermkap zich mogelijk niet kunnen sluiten of zal de beschermkap in aanraking kunnen komen met het draaiende zaagblad, wat beschadiging van de zaag en ernstig persoonlijk leisel tot gevolg heeft.

De zaag vervoeren (Afb. A)

WAARSCHUWING: Beperk het gevaar van ernstig personlijk letsel, zet het gereedschap uit en neem de accu uit, voordat u een aanpassing uitvoert, schoonmaak- of onderhoudswerkzaamheden verricht, of hulpstukken of accessoires verwijdert/installeert. Wanneer de machine per ongeluk wordt gestart, kan dat leiden tot letsel.

WAARSCHUWING: Beperk het risico van ernstig persoonlijk kabel, vergrendel altijd de railvergrendelingsknop 20, de verstekvergrendelingsknop 5, de vergrendelingsknop voor schuin afzagen 12 en zet pen 23 vast voordat u de zaog vervoert. (Zie Afbeelding A.)

Voor het comfortabel dragen van de verstekzaag van de ene plaats naar de andere is de zaag aan de bovenzijde van de zaagarm voorzien van een hefarm 15 en aan de grondplaat van zijhandgrepen 10, zoals Afbeelding A laat zien.

Opslag van de verstekzaag

De verstekzaag moet worden opgeborgen op een droge plaats en stevig achter slot en grendel, buiten bereik van kinderen en ongeoefende personen.

FUNCTIES EN BEDIENINGSFUNCTIONS

WAARSCHUWING: Beperk het gevaar van ernstig persoonlijk letsel, zet het gereedschap uit en neem de accu uit, voordat u een aanpassing uitvoert, schoonmaak- of onderhoudswerkzaamheden verricht, of hulpstukken of accessoires verwijdert/installeert. Wanneer de machine per ongeluk wordt gestart, kan dat leiden tot letsel.

XPS™ LED Werklichtsysteem gebruiken (Afb. A)

WARSCHUWING: Kijk niet in de lamp.

OPMERkInG: De accu moet worden opgeladen en worden aangesloten op de verstekzaag.

Het XPS™ LED Werklichtsysteem kan worden ingeschakeld door middel van de momentschakelaar 17. Het licht gaat automatisch uit binnen 20 seconden als de zaag niet in gebruik is. Het levert wordt ook steeds automatisch geactiveerd wanneer de hoofdschakelaar 1 van het gereedschap wordt ingetrokken.

U kunt langs een bestaande potloodlijn op een stuk hout zagen door het XPS™ werklichtsysteem in te schakelen met de momentschakelaar 17 (niet met de hoofdschakelaar), en vervolgens de bedieningshendel 2 omlaag te trekken en het zaagblad dicht bij het hout brengen. De schaduw van het zaagblad verschijnt op het hout. Deze schaduwlijn geeft het materiaal weer dat het zaagblad zal verwijderen wanneer een zaagsnede wordt gemaakt. U kunt uw zaagsnede goed op de potloodlijn plaatsen door de potloodlijn uit te lijnen met de rand van de schaduw van het zaagblad. Bedenk dat u om de potloodlijn nauwkeurig te kunnen volgen, de verstekhoek of de afschuinhoek misschien moet aanpassen.

Uw zaag is voorzien van een storingsfunctie voor de accu Het XPS™ werklicht begint te knipperen wanneer de accu het einde van zijn bruikbare lading nadert, of wanneer de accu te heet is geworden. Ga pas weer verder met zagen wanneer u de accu hebt opgeladen. Raadpleeg Laadprocedure onder Belangrijke veiligheidsinstructies voor alle accu's voor instructies voor het laden van de accu.

Vergrendelknop voor verstekzagen (Afb. A, J)

Met de vergrendelknop 5 voor verstekzagen kunt u uw zaag in een verstek van 48° rechts en 48° links afstellen. De verstekgrendel zal automatisch ingrijpen op 10°, 15°, 22,5°, 31,62° en 45°, zowel links als rechts.

Vergrendelknop voor afschuinhoek (Afb. A, L1, L2)

Met de vergrendeling van de afschuinhoek kunt u de zaag in een verstek van 48° links. Draai de vergrendelknop 12 voor de afschuinhoek naar links los, als u de instelling van de afschuinhoek wilt afstellen. U kunt de vergrendelknop voor de afschuinhoek vastzetten door de knop naar rechts te draaien.

Railvergrendelingsknop (Afb. A)

Met de railvergrendelingsknop 20 kunt u de zaagkop stevig vergrendelen zodat deze niet over de rails kan schuiven. Dit is noodzakelijk wanneer u bepaalde zaagsneden maakt of wanneer u de zaag vervoert.

Vergrendelingspen (Afb. A)

WAARSCHUWING: De vergrendelingspen mag alleen worden gebruikt wanneer u de zaag draagt of opbergt. Gebruik de vergrendelingspen NOOIT bij uw zaagwerkzaamheden.

U kunt de zaagkop in de neerwaartse stand vergrendelen door de zaagkop omlaag te duwen, de vergrendelingspen 23 in te duwen en de zaagkop los te laten. Zo wordt de zaagkop veilig omlaag gehouden en kan de zaag veilig van de ene plaats naar de andere worden vervoerd. U kunt de zaagkop losmaken door de kop omlaag te duwen en de pen uit te trekken.

BEDIENING

Gebruiksaanwijzing

WAARSCHUWING: Houd u altijd aan de veiligheidsinstructies en van in kissing zijnde voorschriften.

WAARSCHUWING: Beperk het gevaar van ernstig poonlijk letsel, zet het gereedschap uit en neem de accu uit, voordat u een aanpassing uitvoert, schoonmaak- of onderhoudswerkzaamheden verricht, of hulpstukken of accessoires verwijdert/installeert. Wanneer de machine per ongeluk wordt gestart, kan dat leiden tot letsel.

WAARSCHUWING: Controleer dat het zaagblad zijn weg de minderd kan afleggen, probeer de zaagsnede altijd eerst uit zonder dat de machine is ingeschakeld.

Juiste positie van lichaam en handen (Afb. G1–G4)

WAARSCHUWING: Beperk het risico van ernstig persoonlijk letsel, zoot Tijd uw handen in de juiste positie, zoals in Afb. G1 en G2 wordt getoond.

WAARSCHUWING: Beperk het risico op ernstig persoonlijk letsel, houd teorgreedschap ALTIJD stevig vast, zodat u bent voorbereid op een plotselinge terugslag.

- Ondersteun het werkstuk met klemmen wanneer dat mogelijk is.

- Zet uw handen nooit in de buurt van het zaaggebied. Plaats uw handen niet op een afstand van minder dan 100 mm van het zaagblad.

- Houd het werkstuk tijdens het zagen stevig tegen de tafel en de langsgeleiding. Houd u handen in die positie totdat de Aan/Uitschakelaar is vrijgegeven en het zaagblad volledig tot stilstand is gekomen.

• PROBEER ALTIJD EERST ZAAGSNEDEN UIT (ZAAG UITGESCHAKELD) VOORDAT U ZE UITVOERT, ZODAT U HET PAD VAN HET ZAAGBLAD KUNT CONTROLLEREN. ZET UW HANDEN NIET KRUISLINGS, ZOALS IN AFBEEL DINGEN G3 EN G4 WORDT GETOOND.
- Houd beide voeten op de vloer en blijf goed in evenwicht. Volg de verstekarm wanneer u deze naar links of naar rechts verplaatst, en sta iets opzij van het zaagblad.
- Kijk door de openingen in de beschermkap wanneer u een potloodlijn volgt.

Aan/Uit-schakelaar (Afb. H)

Schakel de zaag in door de ontgrendelingshendel 18 naar links te duwen en vervolgens de aan/uit-schakelaar 1 in te drukken. De zaag loopt zolang de schakelaar is ingedrukt. Laat het zaagblad volledig op bedrijfssnelheid komen voordat u de zaagsnede maakt. U kunt het gereedschap uitschakelen door de schakelaar los te laten. Haal pas de zaagkop omhoog als het zaagblad tot stilstand is gekomen. Er is geen voorziening voor het in de aan-stand vergrendelen van de schakelaar. In de aan/uit-schakelaar zit een gat 36 waarin u een hangslot kunt steken en zo de zaag vergrendelen. Uw zaag is niet voorzien van een automatische elektrische zaagbladrem, maar het zaagblad moet binnen 5 seconden nadat u de aan/uit-schakelaar hebt losgelaten, stilstaan. U kunt dit niet afstellen. Laat, als de stoptijd herhaaldelijk langer is dan 5 seconden, het gereedschap nazien door een geautoriseerd DEWALT servicecentrum.

Let er altijd op dat u het zaagblad pas uit de zaagsnede haalt wanneer het tot stilstand is gekomen.

Stofafzuiging (Afb. A, I)

WAARSCHUWING: Beperk het gevaar van ernstig pelleonlijk letsel, zet het gereedschap uit en neem de accu uit, voordat u een aanpassing uitvoert, schoonmaak- of onderhoudswerkzaamheden verricht, of hulpstukken of accessoires verwijdert/installeert. Wanneer de machine per ongeluk wordt gestart, kan dat leiden tot letsel.

WAARSCHUWING: Bepaald stof, zoals van eiken- of komenhout, wordt geacht kankerverwekkend te zijn, vooral in combinatie met additieven voor houtbehandeling.

• Maak altijd gebruik van stofafzuiging.
  • Zorg voor goede ventilatie op de werkplek.
• Aanbevolen wordt een geschikte stofmasker te dragen.

Uw zaag heeft een ingebouwde stofpoort 14 maar op de meegeleverde stofzak 37 of een in de winkel verkrijgbare stofzuiger kan worden aangesloten.

De stofzak bevestigen

1. Plaats de stofzak 37 op de stofpoort 14, zoals wordt getoond in Afbeelding I.

De stofzak leegmaken

1. Neem de stofzak 37 los van de zaag en schud en klop de stofzak voorzichtig leeg.
2. Bevestig de stofzak weer op de stofpoort 14.

U zult misschien merken dat niet alle stof uit de stofzak komt. Dit heeft geen gevolgen voor de prestaties van de zaagmachine maar wel voor de doelmatigheid van de stofafzuiging. U kunt de doelmatigheid van de stofafzuiging van de zaagmachine herstellen door de veer aan de binnenzijde van de stofzak in te drukken wanneer u de stofzak leegmaakt, en door de zak leeg te kloppen aan de binnenzijde van een afvalemmer of stofreservoir.

VOORZICHTIG: Werk nooit met deze zaagmachine als niet de stofak of de DEWALT-stofafzuiging is geplaatst. Houtstof kan een gevaar voor de ademhaling doen ontstaan.

Zagen met uw zaag (Afb. A)

Als u niet met de hand het werkstuk op de tafel of tegen de langsgeleiding kunt vasthouden (onregelmatige vorm, enz.), of uw hand zou dan minder dan 100 mm van het zaagblad af zijn, moet u een klem of een andere voorziening gebruiken. Raadpleeg Het werkstuk klemmen voor meer informatie.

Als u de schuiffunctie niet gebruikt, is het belangrijk dat u de zaagkop zo ver mogelijk naar achteren duwt en dat de knop van de railvergrendeling 20 is vastgezet. Zo voorkomt u dat de zaag langs de rails verschuift wanneer het zaagblad op het werkstuk ingrijpt.

OPMERKING: ZAAG MET DEZE ZAAG GEEN METALEN OF

METSELWERK. Gebruik geen slijpschijven.

OPMERKING: Raadpleeg Inwerkingstelling van beschermkap en zichtbaarheid in het hoofdstuk Aanpassingen voor belangrijke informatie over de onderste beschermkap, voordat u gaat zagen.

Afkortzagen

Rechte zaagsneden (Afb. A, G1, G2)

Een afkortzaagsnede wordt gemaakt door hout te zagen dwars op de nerf en in een hoek. Een rechte afkortzaagsnede wordt gemaakt met de verstekarm in de nul-gradenstand. Stel de verstekarm in op nul en vergrendel de arm en houd het hout stevig op de tafel en tegen de langsgeleiding. Schakel, terwijl de railvergrendelingsknop 20 is vastgezet, de zaag in door de aan/uit-schakelaar 1 in te knijpen.

Laat, wanneer de zaag op snelheid komt (ongeveer 1 seconde), de arm gelijkmatig en langzaam zakken en zaag door het hout. Haal de arm pas omhoog als het zaagblad volledig tot stilstand is gekomen.

Maak, wanneer u iets zaagt dat groter is dan 51 mm x 102 mm, een beweging van uit-omlaag-terug met de railvergrendelingsknop 20 los. Trek de zaag naar buiten naar u toe, breng de zaagkop omlaag naar het werkstuk toe en voltooi de zaagsnede door de zaag langzaam terug te duwen. Laat het zaagblad tijdens het naar buiten trekken niet in contact komen met de bovenzijde van het werkstuk. De zaag kan dan naar u toe komen, wat kan leiden tot persoonlijk letsel en beschadiging van het werkstuk.

WARSCHUWING: Gebruik altijd een werkklem zodat u de controle bezoedt en het risico van beschadiging van het werkstuk en van persoonlijk letsel wordt beperkt, als u uw handen op een afstand van minder dan 100 mm van het zaagblad moet houden tijdens het zagen.

OPMERKING: De railvergrendelingsknop 20 die wordt getoond in Afbeelding A moet los staan omdat anders de zaag niet langs de rails kan glijden.

Verstekzaagsneden (Afb. J, K)

Verstekzaagsneden worden gemaakt met de arm in een andere hoek dan nul graden. Deze hoek is vaak 45° voor het maken van hoeken, maar kan worden ingesteld in iedere stand tussen 48° links of 48° rechts. U kunt de zaag in een hoek voor verstekzagen zetten door de verstekvergrendelknop 5 naar links los te draaien. Trek de verstekvergrendelknop omhoog zodat u de verstekarm 7 kunt verplaatsen naar de gewenste verstekhoek op de verstekschaalverdeling 8. Draai de verstekvergrendelknop naar rechts vast. Maak de zaagsnede zoals hierboven wordt beschreven.

Wanneer u een zaagsnede in verstek uitvoert op werkstukken die breder zijn dan 51 mm x 102 mm en die in lengte minder zijn, plaats dan altijd de langere zijde tegen de langsgeleiding (Afb. K).

Wanneer u door een bestaande potloodlijn zaagt op een stuk hout, pas de hoek dan zo goed mogelijk aan. Zaag het hout iets te lang af en bepaal in welke richting u de verstekhoek moet aanpassen door de afstand tussen de potloodlijn tot de rand van de zaagsnede te meten, en zaag nogmaals. Dit zal enige oefening vragen, maar het is een veelgebruikte techniek.

Schuine zaagsneden (Afb. L1, L2)

Een schuine zaagsnede is een afkortzaagsnede met het zaagblad in een hoek ten opzichte van het hout ingesteld Draai voor het instellen van

de schuine hoek de vergrendelknop voor schuine zaagsneden 12, en verplaats de zaag naar links. Draai, wanneer de gewenste schuine hoek eenmaal is ingesteld, de vergrendelknop stevig vast. De hoek voor schuin afkortenkan worden ingesteld van 0° rechts tot 48° links.

De hoek voor afkorten instellen voorbij 45° tot 48°,

1. Draai de vergrendelknop voor de afschuinhoek los 12.
2. Schuif de schakeling voor de schuine hoek 25 naar één zijde door de zaagkop wat te kantelen.
3. Verplaats de zaagkop naar de stand 48°.
4. Zet de knop voor de vergrendeling van de afschuinhoek stevig vast.

Kwaliteit van de zaagsnede

Hoe glad een zaagsnede is, hangt af van een aantal variabelen. Zaken als het materiaal dat wordt gezaagd, het type zaagblad, de scherpte van het zaagblad en de snelheid van het zagen dragen alle bij tot de kwaliteit van de zaagsnede.

Wanneer een zo gelijkmatig mogelijke zaagsnede is vereist, voor mallen en ander precisiewerk, zullen een scherp zaagblad (60- tands carbide tip) en een langzamere, gelijkmatige zaagsnelheid de gewenste resultaten geven.

Zorg er vooral voor dat het materiaal niet kan bewegen of opkruipen tijdens het zagen; klem het stevig op z'n plaats vast. Haal altijd de arm pas omhoog als het zaagblad volledig tot stilstand is gekomen.

Als er nog kleine splinters hout aan de achterzijde van het werkstuk uitsteken, plak dan een stuk afdekband op het hout waar de zaagsnede wordt gemaakt. Zaag door de tape heen en verwijder de tape voorzichtig wanneer u klaar bent.

Raadpleeg voor de diverse toepassingen van de zaag de lijst van aanbevolen zaagbladen voor uw zaag en kies er een die het beste aan uw eisen voldoet. Raadpleeg Zaagbladen onder Als optie verkrijgbare accessoires.

vastklemmen van het werkstuk

WAARSCHUWING: Beperk het gevaar van ernstig peroonlijk letsel, zet het gereedschap uit en neem de accu uit, voordat u een aanpassing uitvoert, schoonmaak- of onderhoudswerkzaamheden verricht, of hulpstukken of accessoires verwijdert/installeert. Wanneer de machine per ongeluk wordt gestart, kan dat leiden tot letsel.

WARSCHUWING: Een werkstuk dat voor een zaagsnede is uitgeklemd, uitgebalanceerd en bevestigd, kan uit balans raken wanneer de zaagsnede is voltooid. Een niet-uitgebalanceerde belasting kan de zaag of alles waar de zaag op is bevestigd, zoals een tofel of een werkbank, doen kantelen. Ondersteun, wanneer u een zaagsnede maakt die het werkstuk uit de balans kan brengen, het werkstuk goed en zorg ervoor dat de zaag stevig met bouten is vastgezet op een stabiel oppervlak. Persoonlijk letsel kan het gevolg zijn.

WAARSCHUWING: De klemvoet moet steeds boven de grondplaat van de zaag vastgeklemd blijven, wanneer de klem wordt gebruikt. Klem het werkstuk altijd vast op de grondplaat van de zaag – niet op een andere onderdeel van het werkgebied. Controleer dat de klemvoet niet op de rand van de grondplaat van der zaag is geklemd.

WAARSCHUWING: Gebruik altijd een werkklem zodat u de controle wordt en het risico van beschadiging van het werkstuk en van persoonlijk letsel wordt beperkt, als u uw handen op een afstand van minder dan 100 mm van het zaagblad moet houden tijdens het zagen.

Als u niet met de hand het werkstuk op de tafel of tegen de langsgeleiding kunt vasthouden (onregelmatige vorm, enz.), of uw hand zou dan minder dan 100 mm van het zaagblad af zijn, moet u een klem of een andere voorziening gebruiken.

Gebruik de materiaalklem die bij uw zaag wordt geleverd. Neem, wanneer u een materiaalklem wilt kopen, contact op met een leverancier ter plaatse of met een DeWALT-servicecentrum.

Andere hulpmiddelen zoals veerklemmen, lijmklemmen of klemschroeven kunnen waarschijnlijk goed van pas komen bij materiaal van bepaalde afmetingen en vormen. Ga voorzichtig te werk bij het kiezen en plaatsen van deze klemmen. Neem de tijd om de zaagsnede uit te proberen voordat u gaat zagen.

Een klem plaatsen (Afb. M)

1. Plaats met de klem 38 naar de achterzijde van de verstekzaag gericht de klemstang in het gat 21 achter de langsgeleiding. Let erop dat de groef aan de onderzijde van de klemstang geheel in het gat 21 is gestoken.
2. Draai de klem 180° naar de voorzijde van de verstekzaag.
3. Draai de knop los zodat u de klemarm omhoog en omlaag kunt aanpassen, stel vervolgens de klem nauwkeurig af op het werkstuk door middel van de fijnafstellingsknop.

OPMERKING: Plaats de klem op de tegenovergestelde zijde van de grondplaat bij het schuin afzagen. PROBEER ALTIJD EERST ZAAGSNEDEN UIT (ZAAG UITGESCHAKELD) VOORDAT U ZE UITVOERT, ZODAT U HET PAD VAN HET ZAAGBLAD KUNT CONTROLLEREN. CONTROLEER DAT DE KLEM NIET DE WERKING VAN DE ZAAG OF DE BESCHERMKAP VERHINDERT.

AANPASSINGEN

WAARSCHUWING: Beperk het gevaar van ernstig persoonlijk letsel, zet het gereedschap uit en neem de accu uit, voordat u een aanpassing uitvoert, schoonmaak- of onderhoudswerkzaamheden verricht, of hulpstukken of accessoires verwijdert/installeert. Wanneer de machine per ongeluk wordt gestart, kan dat leiden tot letsel.

Uw verstekzaag is in de fabriek ten tijde van de productie volledig en nauwkeurig afgesteld. Als ten gevolge van het vervoer, van werkzaamheden of een andere oorzaak een nieuwe afstelling nodig is, volg dan onderstaande instructies voor het afstellen van uw zaag.

Wanneer deze aanpassingen zijn uitgevoerd, zouden zij nauwkeurig moeten blijven. Neem nu even de tijd deze instructies nauwgezet op te volgen, zodat de nauwkeurigheid waartoe uw zaag in staat is, is gegarandeerd.

Afstelling van de schaalverdeling voor verstekzagen (Afb. J, N)

Vergrendel de zaagkop in de positie omlaag. Ontgrendel de verstekvergrendelknop 5 en zwaai de verstekarm 7 totdat deze wordt vergrendeld in de 0° verstekpositie. Vergrendel de knop voor de verstekvergrendeling niet. Plaats een rechte haak ten de langsgeleiding van de zaag en het zaagblad, zoals wordt getoond in Afbeelding N. (Raak de punten van de tanden van het zaagblad niet met de rechte haak aan. Als u dat doet zal dat leiden tot een onnauwkeurige meting.) Als het zaagblad niet precies haaks op de langsgeleiding staat, draai dan de drie schroeven (9, Afb. J) waarmee de verstekschaalverdeling 8 vastzit, los en verplaats de verstekarm en de schaalverdeling naar links of naar rechts tot het zaagblad haaks op de langsgeleiding staat, zoals gemeten met de rechte haak. Zet de drie schroeven weer vast.

Aanpassing afschuinen haaks op de tafel (Afb. A, L1, 0)

U kunt het zaagblad haaks op het tabelblad uitlijnen door de bedieningshendel in de neerwaartse positie te vergrendelen met behulp van de vergrendelingspen 23. Plaats een rechte haak tegen het zaagblad, en let er daarbij op dat de haak niet boven op een tand staat. Draai de vergrendelingsknop voor het afschuinen 12 los en zorg ervoor dat de arm voor het afschuinen stevig tegen de 0° afschuinstop staat. Draai de 0° stelschroef voor het afschuinen 41 met een 4 mm inbussleutel (niet meegeleverd), zo dat het zaagblad op 0° staat ten opzichte van de tafel, gemeten met de rechte haak.

Afstelling afschuinstopop 45° Links (Afb. A, L1, L2)

Als u de afschuinstop op 45° links wilt afstellen, moet u eerst de vergrendelknop voor het afschuinen losdraaien en de kop kantelen totdat deze stopt. Controleer dat de schakeling voor het afschuinen 25 in de 45° positie staat; en geeft de aanwijzer 40 niet precies 45° aan, draai dan de 45° afschuinstelschroef 42 tot de aanwijzer 40 op 45° staat.

Activering van de beschermkap en zichtbaarheid (Afb. A, X)

VOORZICHTIG: Gevaar voor beklemming. Beperk het risico van houd uw duim onder de bedieningshendel, wanneer u de hendel omlaag trekt. De onderste beschermkap zal omhoog bewegen wanneer u de bedieningshendel naar beneden trekt, en daardoor kunt u zich klemmen.

De onderste beschermkap 4 is ontworpen voor het automatisch vrijgeven van het zaagblad wanneer de arm omlaag wordt gebracht en het bedekken van de arm wanneer de arm omhoog wordt gehaald.

Laat, na ieder gebruik of na het uitvoeren van aanpassingen de arm (zonder aandrijving van de zaag) een gehele cyclus doorlopen en controleer dat de beschermkap gelijkmatig opent en geheel sluit. De kap mag niet aanraking met het zaagblad komen. Haal met de arm omhoog de beschermkap omhoog (zonder aandrijving van de zaag), zoals wordt getoond in Afbeelding X laat de arm weer los. De beschermkap moet snel volledig sluiten. Gebruik de zaag niet als de beschermkap niet vrij beweegt en zich niet snel sluit. Zet de beschermkap nooit vast met een klem of met iets anders, in een geopende stand, wanneer u met de zaag werkt.

U kunt de beschermkap met de hand omhoog brengen wanneer u zaagbladen monteert of verwijdert of als u de zaag wilt inspecteren. BRENG DE onderste BESCHERMKAP NOOIT MET DE HAND OMHOOG ALS HET ZAAGBLAD NIET STILSTAAT.

OPMERkInG: Bij speciale zaagsneden in omvangrijk materiaal zal het nodig zijn dat u de beschermkap met de hand omhoog brengt. Raadpleeg Groot materiaal zagen onder Speciale Zaagsneden.

Het voorste gedeelte van de beschermkap heeft langwerpige openingen, zodat u beter zicht hebt tijdens het zagen. De lamellen in de beschermkap verminderen het rondvliegen van houtresten aanzienlijk maar er zitten openingen in de beschermkap en daarom moet u te allen tijde een veiligheidsbril dragen.

Afstelling van de railvergrendeling (Afb. A)

Controleer de rails 13 regelmatig op speling of ruimte. U kunt de rails schoonmaken met een schone droge doek. De rechter rail kan worden afgesteld met de railafstellingsschroef 19, die wordt getoond in Afbeelding A. U kunt de ruimte verkleinen met behulp van een 4 mm inbussleutel door de stelschroef geleidelijk naar rechts te draaien terwijl u de zaagkop heen en weer schuift. Verminder speling terwijl glijden toch minimale kracht vraagt.

Lange werkstukken ondersteunen

WAARSCHUWING: Beperk het gevaar van ernstig pelleonlijk letsel, zet het gereedschap uit en neem de accu uit, voordat u een aanpassing uitvoert, schoonmaak- of onderhoudswerkzaamheden verricht, of hulpstukken of accessoires verwijdert/installeert. Wanneer de machine per ongeluk wordt gestart, kan dat leiden tot letsel.

OnDERsTEUnInG LAnGE sTUkkEn ALTIJD.

Gebruik nooit een ander persoon in plaats van een uitschulifblad van de tafel of als extra ondersteuning voor een werkstuk dat langer of breder is dan de basis-verstekzaagtafel, of als hulp bij het aanvoeren, ondersteunen of aantrekken van het werkstuk.

Ondersteun lange werkstukken op allerlei geschikte manieren, zoals zaagbokken of dergelijke, zodat afgezaagde gedeelten niet kunnen vallen.

Het zagen van schilderijlijsten, kleine vitrines en andere vierzijdige elementen (Afb. P, Q)

Als u goed wilt begrijpen hoe u de artikelen die hier worden genoemd, kunt maken, stellen wij voor te proberen enkele eenvoudige projecten uit te voeren met afvalhout, totdat u het werken met de zaag "in uw vingers krijgt".

Uw zaag is het perfecte gereedschap voor in verstek zagen van hoeken, zoals Afbeelding P laat zien. Schets A in Afbeelding Q laat een houtverbinding zien die is gemaakt met de afschuinafstelling voor het in verstek zagen van de randen van twee plaatjes hout in hoeken van elk 45°, voor een hoek van 90°. Voor deze verbinding is de verstekarm vergrendeld in de nulpositie en is de afschuinafstelling vergrendeld op 45°. Het hout is met de brede vlakke zijde tegen de tafel geplaatst en de smalle rand tegen de langsgeleiding. Dezelfde zaagsnede kan worden gemaakt door links en rechts verstek te zagen met de brede zijde tegen de langsgeleiding.

Sierlijsten en andere lijsten zagen (Afb. Q)

Tekening B in Afbeelding Q toont een verbinding die is gemaakt door de verstekarm op 45° te plaatsen en de twee platen in verstek te zagen zodat een hoek van 90° ontstaat. U kunt dit type verbinding maken door de afschuinaanpassing op nul te stellen en de verstekarm op 45°. Plaats het hout weer met de brede vlakke zijde op de tafel en met de smalle zijde tegen de langsgeleiding.

Afbeeldingen P en Q zijn alleen voor voorwerpen met vier zijden.

Als het aantal zijden verandert, veranderen ook de verstekhoeken en de afschuinhoeken. Onderstaande grafiek geeft de juiste instellingen voor het zagen van een uiteenlopende reeks vormen.

— VOORBEELDEN —

AANTAL ZUDEN VERSTEKHOEK OF AFSCHUINHOEK

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

In de grafiek wordt ervan uitgegaan dat alle zijden een gelijke lengte hebben. Gebruik voor een vorm die niet in de grafiek wordt getoond, de volgende formule: 180° gedeeld door het aantal zijden is gelijk aan het verstek (als het materiaal verticaal wordt gezaagd) of de afschuinhoek (als het materiaal vlak wordt gezaagd).

Samengesteld verstek zagen (Afb. R)

Een samengesteld verstek is een zaagsnede die wordt gemaakt door een verstekhoek en een afschuinhoek tegelijkertijd toe te passen. Dit is het type zaagsnede dat wordt gebruikt voor het maken van lijsten of kisten met schuine zijde, zoals er een wordt getoond in Afbeelding R.

OPMERkInG: Als de zaaghoek verandert van zaagsnede tot zaagsnede, controleer dan dat de vergrendelingsknop van de afschuinhoek en de handgreep voor de verstekvergrendeling stevig zijn vergrendeld. Deze moeten worden vergrendeld nadat u veranderingen hebt aangebracht in de afschuinhoek of het verstek.

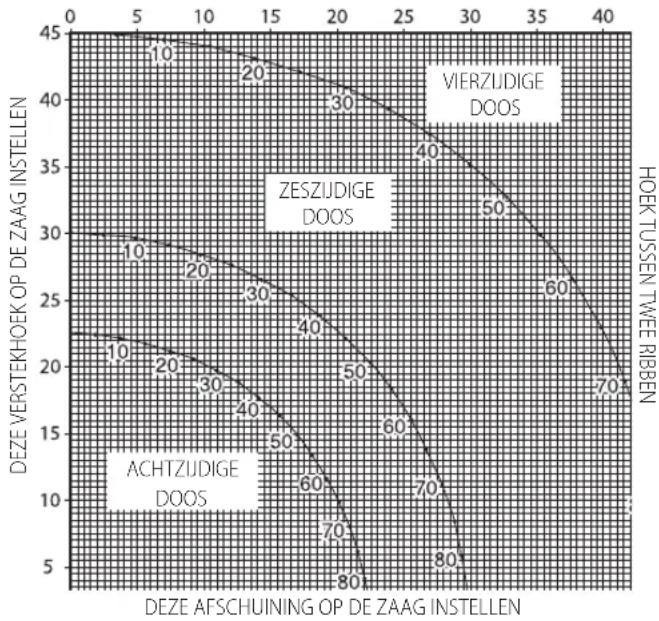

De onderstaande tabel helpt u bij het kiezen van de juiste instellingen voor afschuinhoek en verstek voor veelgebruikte samengestelde verstekzaagsneden. U kunt de grafiek gebruiken door de gewenste hoek A te kiezen (Afb. R) van uw project en deze hoek op de bijbehorende parabool in de grafiek op te zoeken. Volg vanaf dat punt de grafiek recht naar beneden en kijk wat de juiste afschuinhoek is en vind in een rechte lijn ook de juiste verstekhoek.

Stel uw zaag af op de voorgeschreven hoeken en maak een aantal proef zaagsneden. Oefen met het in elkaar passen van de stukken totdat u deze procedure in uw vingers krijgt.

NEDERLANDS

Voorbeeld: Als u een 4-zijdige kist wilt maken met buitenhocken van 26° (Hoek A, Afb. R), gebruik dan de parabool rechts boven. Zoek waar zich 26° bevindt op de schaalverdeling. Volg de horizontale snijdende lijn naar beide zijden voor een instelling van de verstekhoek op de zaag (42°). Volg op dezelfde wijze de verticale snijdende lijn naar de bovenzijde of de onderzijde voor de instelling van de afschuinhoek van de zaag (18°). Probeer altijd de zaagsneden uit op wat afvalhout zodat u de instellingen van de zaag kunt controleren.

Basissierlijsten zagen (Afb. S)

Rechte zaagsneden van 90°:

Plaats het hout tegen de langsgeleiding en houd het op z'n plaats, zoals wordt getoond in Afbeelding S. Schakel de zaag in, laat het zaagblad volledig op snelheid komen en voer de zaagsnede uit door de arm gelijkmatig omlaag te brengen.

Basis sierlijsten zagen tot 89 mm hoog verticaal tegen de langsgeleding

Plaats het materiaal zoals wordt getoond in Afbeelding S.

Alle zaagsneden moeten worden gemaakt met de achterzijde van de sierlijst tegen de langsgeleiding en met de onderzijde van de sierlijst tegen de tafel.

BINNENHOEK BUITENHOEK

Linkerzijde Verstek links 45°	Verstek rechts 45°
Behalve linkerzijde van zaagsnede	Behalve linkerzijde van zaagsnede
Rechterzijde Verstek rechts 45°	Verstek links 45°
Behalve rechterzijde van zaagsnede	Behalve rechterzijde van zaagsnede

Materiaal tot 89 mm kan worden gezaagd zoals hierboven wordt beschreven. De breedte van het materiaal mag niet meer zijn dan 19 mm.

Kroonlijsten zagen (Afb. T, U)

Kroonlijsten passen alleen goed als zij met uiterste precisie in samengesteld verstek worden gezaagd.

De twee oppervlakken op een gegeven stuk kroonlijst hebben een hoek, die bij samenvoeging precies 90° vormt. De meeste, maar niet alle, kroonlijsten hebben een bovenhoek achter (het deel dat plat tegen het plafond past) van 52° en onderhoek achter (het deel dat tegen de wand past) van 38°.

Uw verstekzaag heeft speciale vaste vooringestelde verstekpunten op 31,6° links en rechts voor het zagen van kroonlijsten in de juiste hoek. Er is ook een merkteken op de schaalverdeling voor afschuinhoek op 33,8°.

De grafiek Afschuinhoekinstelling/Type Zaagsnede geeft de juiste instellingen voor het zagen van kroonlijsten. (De getallen voor de

instellingen van verstekhoek en afschuinhoek zijn zeer precies en het is niet gemakkelijk deze nauwkeurig op uw zaag in te stellen.) Aangezien de hoeken van de meeste vertrekken niet precies 90° zijn, moet u toch uw instellingen nauwkeurig afstellen.

HET VOORAF PROEFZAGEN MET AFVALMATERIAAL IS UITERST BELANGRIJK!

Instructies voor het zagen van kroonlijsten die vlak liggen en de functies voor samengesteld verstek gebruiken

1. Leg de kroonlijst met de brede achterzijde vlak op de zaagtafel (Afb. T).
2. De instellingen hieronder zijn voor alle Standard (U.S.) kroonlijsten met hoeken van 52° en 38°.

INSTELLING AFSCHUINEN TYPE ZAAGSNEDE

33,8° LINKERZIJDE, BINNENHOEK:
	Bovenzijde van kroonlijst tegen langsgeleiding
	Verstektafel ingesteld rechts 31,62°
	Behalve linker uiteinde van zaagsnede
33,8° RECHTERZIJDE, BINNENHOEK:
	Onderzijde van kroonlijst tegen langsgeleiding
	Verstektafel ingesteld links 31,62°
	Behalve linker uiteinde van zaagsnede
33,8° LINKERZIJDE, BUITENHOEK:
	Onderzijde van kroonlijst tegen langsgeleiding
	Verstektafel ingesteld links 31,62°
	Behalve rechter uiteinde van zaagsnede
33,8° RECHTERZIJDE, BUITENHOEK:
	Bovenzijde van kroonlijst tegen langsgeleiding
	Verstektafel ingesteld rechts 31,62°
	Behalve rechter uiteinde van zaagsnede

OPMERKING: Denk er bij het instellen van de hoeken voor afschuinen en verstek aan dat de hoeken die worden weergegeven voor kroonlijsten zeer precies zijn en moeilijk nauwkeurig zijn in te stellen. Aangezien zij gemakkelijk wat kunnen verschuiven en er maar heel weinig vertrekken zijn die precies rechte hoeken hebben, moeten alle instellingen op een stuk afvalmateriaal worden getest.

HET VOORAF PROEFZAGEN MET AFVALMATERIAAL IS UITERST BELANGRIJK!

Alternatieve methode voor het zagen van kroonlijsten

Plaats de kroonlijst onder een hoek tussen de langsgeleiding 11 en de zaagtafel 43, zoals wordt getoond in Afbeelding U.

Het voordeel van het volgens deze methode zagen van kroonlijsten is dat er geen schuine zaagsnede nodig is. Er kunnen zeer kleine veranderingen in de verstekhoek worden aangebracht zonder gevolgen voor de afschuinhoek. Op deze manier kan voor andere hoeken dan hoeken van 90° de zaag snel en gemakkelijk worden aangepast.

Instructies voor het zagen van kroonlijsten onder een hoek tussen de langsgeleiding en de grondplaat voor alle zaagsneden

Deze zaag kan kroonlijsten van 14 mm x 92 mm genest zagen.

1. Plaats de kroonlijst onder een hoek tussen de langsgeleiding 11 en de zaagtafel 43, zoals wordt getoond in Afbeelding U.
2. De gehoekte "vlakke gedeelten" aan de achterzijde van de kroonlijst moeten recht tegen de langsgeleiding van de zaagtafel liggen.

BINNENHOEK BUITENHOEK

Linkerzijde Verstek rechts op 45°	Verstek links op 45°
Behalve rechterzijde van zaagsnede	Behalve rechterzijde van zaagsnede
Rechterzijde Verstek links op 45°	Verstek rechts op 45°
Behalve linkerzijde van zaagsnede	Behalve linkerzijde van zaagsnede

Speciale zaagsneden

MAAK NOOIT EEN ZAAGSNEDE ALS HET MATERIAAL NIET STEVIG VASTLIGT OP DE TAFEL EN TEGEN DE LANGSGELEIDING.

Gebogen Materiaal (Afb. V, W)

Wanneer u gebogen materiaal zaagt, moet u het altijd plaatsen zoals wordt getoond in Afbeelding V en nooit zoals wordt getoond in Afbeelding W. Wanneer u het materiaal niet goed plaatst zal dat ertoe leiden dat het zaagblad aan het einde vastloopt.

Rond materiaal zagen

ROND MATERIAAL MOET TEGEN DE LANGSGELEIDING WORDEN GEKLEMD OF GEHOUDEN ZODAT HET NIET KAN WEGROLLEN. Dit is uiterst belangrijk wanneer u zaagsnede onder een hoek maakt.

Groot materiaal zagen (Afb. X)

Zo nu en dan zult u een stuk hout willen zagen dat iets te groot is en niet onder de onderste beschermkap past. Plaats, als u de beschermkap over het hout wilt zetten, met de zaag uitgeschakeld en uw rechterhand op de bedieningshandgreep, uw rechter duim buiten het bovengedeelte van beschermkap en rol de beschermkap net vrij van het hout, zoals wordt getoond in Afbeelding X. Laat de beschermkap los voordat u de motor start. Het beschermingsmechanisme zal goed functioneren tijdens het zagen. Doe dit alleen wanneer het nodig is. MAAK DE BESCHERMKAP NOOIT VAST MET TAPE OF WAT DAN OOK, WANNEER U MET DEZE ZAAG WERKT.

ONDERHOUD

Uw DEWALT gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel teiminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

Aan de lader en de accu kan geen onderhoud worden verricht.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging

WAARSCHUWING: Blaas vuil en stof uit de hoofdbehuizing met stege lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure uitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof.

Optionele accessoires

WAARSCHUWING: Aangezien accessoires die niet door DEWALT zijn aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen dient u uitsluitend door DEWALT aanbevolen accessoires met dit product te gebruiken.

De volgende accessoires die voor uw zaag zijn ontworpen, kunnen van pas komen. In sommige gevallen kunnen andere lokaal te verkrijgen steunen, schragen, lengtestoppen, enz. meer geschikt zijn Ga voorzichtig te werk bij

het kiezen en plaatsen van deze accessoires Vraag uw dealer om nadere informatie over de juiste accessoires.

Zaagbladen

GEBRUIK ALLEEN ZAAGBLADEN VAN 184 mm MET EEN ROND ASGAT MET EEN DIAMETER VAN 16 mmen een maximale GROEF van 2,1 mm. NOMINALE SNELHEID MOET TEN MINSTE 4000 TPM ZIJN. GEBRUIK GEEN ZAAGBLADEN MET EEN RUITVORMING ASGAT. Gebruik nooit zaagbladen met een andere diameter. Deze zullen nooit goed kunnen worden afgeschermd. Gebruik alleen afkortzaagbladen! Gebruik geen zaagbladen die bedoeld zijn voor overlangse verzaging, combinatiezaagbladen of zaagbladen met grotere hoeken dan 7°.

BESCHRIJVING VAN ZAAGBLADEN

TOEPASSING DIAMETER TANDEN

Algemene toepassing 184 mm 40

Fijnzagen van hout 184 mm 60

Bescherming van het milieu

Gescheiden inzameling. Producten en batterijen die zijn voorzien van dit symbool, mogen niet bij het normale huishoudelijke afval worden weggegooid.

Producten en batterijen bevatten materialen die kunnen worden teruggewonnen en gerecycled, zodat de vraag naar grondstoffen afneemt. Recycle elektrische producten en batterijen volgens de lokale voorschriften. Nadere informatie is beschikbaar op www.2helpU.com.

Herlaadbare accu

Deze duurzame accu moet herladen worden als hij niet krachtig genoeg blijkt tijdens het uitvoeren van klussen die daarvoor vlot verliepen. Aan het einde van zijn technische levensduur dient u dit werktuig weg te gooien met respect voor het milieu:

• Gebruik de accu helemaal op en verwijder deze vervolgens uit het werktuig.
• Lithium-ion-cellen recyclebaar. Breng ze terug bij uw leverancier of naar het milieupark bij u in de buurt. De ingezamelde accu's zullen worden gerecycled of op juiste wijze tot afval worden verwerkt.

Gids oplossen van problemen VOLG VOORAL DE VEILIGHEIDSREGELS EN INSTRUCTIES

PROBLEEM WAT Is ER MIs? WAT MOET U DOEn
Zaag start niet	De accu is niet geplaatst	Plaats de accu. RaadpleegAccuplaatsen en verwijderen.
	De accu is niet opgeladen Laad de accu op. RaadpleegOplaadprocedure.
	Koolborstels zijn versleten Laat door een geautoriseerd servicecentrum de koolborstels vervangen.
Zaag maakt zaagsneden waarmee u niet tevreden bent	Bot zaagblad Vervang zaagblad. RaadpleegEen zaagblad verwisselen of een nieuw zaagbladplaatsen.
	Zaagblad achterstevoren gemonteerd	Draai het zaagblad om. RaadpleegEen zaagblad verwisselen of een nieuwzaagblad plaatsen..
	Lijm of teer op het zaagblad Neem het zaagblad los en reinig het met grof staalwol en terpentine of meteen ovenreiniger.
	Onjuist zaagblad voor het werk dat u aan het doen bent	Vervang het zaagblad door een zaagblad van een ander type. RaadpleegZaagbladenonderAls optie verkrijgbare accessoires.
XPSTMwerkverlichting knippert	De accu is niet opgeladen	Laad de accu op. RaadpleegOplaadprocedure.
Machine trilt heel erg	Zaag niet stevig gemonteerd op standaard of werkbank.	Zet alle bevestigingsmateriaal goed vast. RaadpleegMontage op werkbank.
	Standaard of werkbank staat op een ongelijke vloer Plaats de standaard of werkbank op een vlak, waterpas oppervlakRaadpleegKennismaking.
	Beschadigd zaagblad Vervang zaagblad. RaadpleegEen zaagblad verwisselen of een nieuwzaagblad plaatsen.
Maakt geen nauwkeurige zaagsneden in verstek	Verstekschaalverdeling is niet goed afgesteld	Controleer en stel af. RaadpleegAfstelling van de schaalverdeling voorverstekzagenonderAanpassingen.
	Zaagblad staat niet haaks op de langsgeleiding	Controleer en stel af. RaadpleegAfstelling van de schaalverdeling voorverstekzagenonderAanpassingen.
	Zaagblad staat niet haaks op de tafel	Controleer en stel af. RaadpleegAanpassing afschuinen haaks op de tafelonderAanpassingen.
	Werkstuk beweegt	Klem het werkstuk stevig vast op de langsgeleiding of lijm schuurpapier 120 metrubbercement op de langsgeleiding.
	Zaagplaat versleten of beschadigd	Breng de zaag naar een erkend servicecentrum.
Materiaal klemt het zaagblad	Gebogen materiaal zagen	RaadpleegGebogen materialonderSpeciale Zaagsneden.

TRÅDL∅S KAPP-/GJÆRSAG DCS365

Gratulerer!
