BRUKSANVISNING DCS365 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 157

Geringssnit (Fig. J, K)

1) Sikkerhet på arbeidsområdet

Alltid vikle ut kabelen fullstendig när du bruker en kabeltrommel.

Saging av gulvlister (Fig. S)

Rette 90° kapp:

Kapping av taklister (Fig. T, U)

Du har valt ett DFWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DFWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

Tekniska data

		DC5365
Spänning V		18
Typ 1
Batterityp Li-lon
Klingdiameter mm 184
Håldiameter mm 16
Tjocklek klingstomme mm 1
Max klinghastighet min	-1	3750
Max. kapkapacitet 90° mm 50
Max. geringskapacitet 45" mm 35,3
Gering (max. positioner) vänster		45°
		höger 45°
Fasning (max. positioner)	vänster	48°
	höger	0°
0° gering
Resultatbredd vid max. höjd 50 mm	mm	250
Resultathöjd vid max. bredd 90 mm	mm	15
45° gering vänster
Resultatbredd vid max. höjd 50 mm	mm	176
Resultathöjd vid max. bredd 90 mm	mm	8
45° gering höger
Resultatbredd vid max. höjd 50 mm	mm	176
Resultathöjd vid max. bredd 90 mm	mm	8
45° fasning vänster
Resultatbredd vid max. höjd 35 mm	mm 250
Automatisk klingbromstid	s	< 10
Vikt utan batteri	kg 10,5
Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN62841-3-9:
L_PA (emissionsjudtrycksnivå)	dB(A) 88
L_WA (ljudeffektnivå)	dB(A) 93
K (osäkerhet för angiven ljudnivå)	dB(A)	2,0
Vibrationsemissionsvärde a_h =	m/s2	<2,5
Osäkerhet K =	m/s21,5

Den emissionsnivå för vibration som anges i detta informationsblad har uppmätts i enlighet med en standardiserad test som anges i EN62841-3-9, och den kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponering.

VANNING: Den angivna emissionsnivån för vibration gäller vid vytget huvudsakliga användning. Om verklyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet kan vibrationen avvika. Detta kan avsevärt öka exponeringsnivån under hela dess arbetstid.

En uppskattning av exponeringsnivån för vibrationer bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra sitt arbete. Detta kan avsevärt minska exponeringsnivån under hela dess arbetstid.

Identifiera ytterligare säkerhetsätgärder för att skydda handhavaren mot verkningarna av vibration, såsom att: underhålla verktyget och tillbehören, hålla händema varma, organisera arbetsgången.

EC-Följsamhetsdeklaration

Maskindirektiv

Sladdlös geringssåg med glidfunktion DCS365

DEWALT deklarerar att dessa produkter, beskrivna under Tekniska data uppfyller:

2006/42/EC, EN62841-1:2015, EN62841-3-9:2014.

Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar.

Mr. Rergel

Markus Rompel

Teknisk chef

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om dödsfall undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SEAPP: Indikerar en potentiellt riskfylld situation som, om den inte unkrats, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Aerisk för elektrisk stöt.

Anar risk för eldsvåda.

Säkerhetsvarningar, Allmänt Elverktyg

VANNING: Läs alla säkerhetsvarningar och alla instruktioner.

Urdenåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

Batterier Laddare/Laddningstid (minuter)
Kat. # VDC Ah Vikt (kg)		DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90 X
DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X
DCB181 18 1,5 0,35 70 35 22 22 22 45
DCB182 18 4,0 0,61 185 100 60 60 60 120
DCB183/B 18 2,0 0,40 90 50 30 30 30 60
DCB184/B 18 5,0 0,62 240 120 75 75 75 150
DCB185 18 1,3 0,35 60 30 22 22 22 X
DCB187 18 3,0 0,48 140 70 45 45 45 90

1) Säkerhet på arbetsområdeT

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna.
c) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen.

2) Elektrisk säkerhet

a) Kontakterna till elverktyget måste matcha uttaget. Modiflera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad.
c) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.
d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tiltrasslade sladdar ökar risken för elektrisk stöt.
e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.
f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada.
b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor.
d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.

e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.
f) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i delar i rörelse.
g) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm-relaterade faror.
h) Bli inte vårdslös och ignorera inte säkerhetsprinciperna trots att du är van att använda verktyg. Vårdslöst handlande kan leda till alvarlig kroppskada på en bråkdel av en sekund.

4) Användning och skötsel av elverktyg

a) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.
b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c) Ta ur kontakten från strömkällan och/eller batteripaketet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgårder minskar risken att oavsiktligt starta elverktyget.
d) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildade användare.
e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.
f) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera.
g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.
h) Se till att handtagen och greppytorna är torra och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och skötsel av batteridrivna verktyg

a) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar till en typ av batteripaket kan ge upphov till brandfara när den används tillsammans med ett annat batteripaket.

b) Använd elverktygen enbart med därtill avsedda batteripaket. Användning av andra batteripaket kan ge upphov till skaderisk och eldsvåda.
c) När batterlpaketet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteripolerna kan ge upphov till brännskador eller eldsvåda.
d) Under missbruksförhållanden kan vätska komma ut från batteriet, undvik kontakt med denna. Om kontakt oavsiktligt inträffar, spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök medicinsk hjälp. Vätska som kommer ut från batteriet kan ge upphov till irritation eller brännskador.
e) Använd inte ett batteripaket eller ett verktyg som är defekt eller modifierat. Defekta eller modifierade batterier kan fungera oförutsägbart och ge upphov till brand, explosion eller risk för kroppsskador.
f) Utsätt inte batteripaketet eller verktyget för eld eller höga temperaturer. Utsättande för eld eller temperaturer över 130 °C kan orsaka en explosion.
g) Följ alla instruktioner gällande laddningen och ladda inte batteripaketet eller verktyget utanför det temperaturområde som anges i bruksanvisningen. Att ladda på fel sätt eller utanför det angivna temperaturområdet kan skada batteriet och höjer brandrisken.

6) Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör som endast använder identiska reservdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.
b) Serva aldrig skadade batteripaket. Service av batteripaket bör endast genomföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Säkerhetsinstruktioner för geringssågar

a) Geringssågar är avsedda för sågning av trä eller träliknande produkter, den kan inte användas med slipande klingor för att skära järnhaltiga objekt såsom balkar, stänger, stolpar etc. Slipande damm gör att rörliga delar såsom det nedre skyddet kärvar. Gnistor som uppstår vid slipande skärning kommer att bränna det nedre skyddet, sågspåret och andra plastdelar.
b) Använd om möjligt klämmor för att stöda arbetsstycket. Om du stöder arbetsstycket med handen, måste du alltid hålla den minst 100 mm från någondera sidan av sågklingan. Använd inte denna såg för att såga stycken som är för små för att kunna spännas fast eller hållas med handen på ett säkert sätt. Om du placerar handen för nära sågklingan, består en ökad risk att du skadar dig vid kontakt med klingan.
c) Arbetsstycket måste sitta stadigt och spännas fast eller hållas både mot anslaget och bordet. Mata inte in arbetsstycket i klingan eller såga på "frihand" på något annat sätt. Arbetsstycken om är lösa eller rör på sig kan slungas ivåg med hög hastighet och leda till kroppskador.
d) Tryck sågen genom arbetsstycket. Dra inte sågen genom arbetsstycket. För att göra ett snitt, lyft upp såghuvudet och dra ut det över arbetsstycket utan att såga, starta motorn, tryck ner såghuvudet och skjut sågen genom arbetsstycket. Att såga i dragriktningen leder antagligen till att sågklingan hoppar upp ovanpå arbetsstycket och med stor kraft slungar kling-enheten mot användaren.
e) Låt aldrig din hand korsa den tänkta såglinjen, varken framför eller bakom sågklingan. Att stöda arbetsstycket med "armarna i kors", d.v.s. att hålla i arbetsstycket på högra sidan av sågklingan med vänstra armen eller tvärt om, är extremi farligt.

f) Sträck dig inte, när klingan roterar, för att avlägsna träspån eller av någon annan anledning, närmare anslaget än 100 mm från någondera sidan av sågklingan. Du kan kanske inte uppskatta hur nära den roterande sågklingan din hand befinner sig och du kan skada dig allvarligt.
g) Inspektera ditt arbetsstycke innan du sågar. Om arbetsstycket är böjt eller skevt, kläm fast det med den yttre böjda sidan mot anslaget. Se alltid till att det inte finns något gap mellan arbetsstycket, anslaget och bordet längs den tänkta såglinjen. Böjda eller skeva arbetsstycken kan vridas eller flytta på sig och kärva mot den roterande sågklingan när de sågas. Det får inte finnas några spikar eller andra främmande objekt i arbetsstycket.
h) Använd inte sägen innan bordet har tömts på alla verktyg, trärester och andra föremål förutom arbetsstycket. Smått skråp, lösa träbitar eller andra föremål kan komma i kontakt med den roterande klingan och slungas iväg med hög hastighet.
i) Såga bara ett arbetsstycke åt gången. Flera arbetsstycken som är staplade på varandra kan inte spännas fast eller stödas ordentligt och kan kärva vid klingan eller förflytta sig när de sågas.
j) Säkerställ före användningen att geringssågen är monterad eller placerad på en plan och stadig arbetsyta. En plan och stadig arbetsyta minskar risken för att geringssågen ska bli instabil.
k) Planera ditt arbete. Varje gång som du ändrar fas- eller geringsvinkeln måste du se till att det justerbara anslaget är korrekt inställt, så att det stöder arbetsstycket och inte är i vägen för klingan eller anslags-systemet. Flytta, utan att slå "PÅ" maskinen och utan arbetsstycke, sågklingan genom hela det tänkta snittet för att säkerställa att ingenting är i vägen och att det inte finns någon risk att såga i anslaget.
1) Använd lämpliga stöd såsom bordsförlängning, sågbockar, etc. för ett arbetsstycke som är längre eller bredare än bordet. Arbetsstycken som är längre eller bredare än geringssågens bord kan välta om de inte stöds säkert. Om det avkapade stycket eller arbetsstycket välter, kan det lyfta upp det nedre skyddet eller slungos iväg av den roterande klingan.
m) Använd inte en annan person som ersättning för bordsförlängning eller som extra stöd. Om arbetsstycket inte är stadigt stött kan klingan kärva eller arbetsstycket kan splittras vid sågningen och dra in dig och din medhjälpare i den roterande klingan.
n) Den avkapade delen får inte hamna i kläm eller tryckas mot den roterande sågklingan på något sätt. Om det är trångt, t.ex. om längdbegränsningar används, kan den avkapade delen pressas mot klingan och slungas ivåg med stor kraft.
o) Använd alltid en tving eller en fixtur som är utformad för att stöda runda objekt såsom stänger eller rör ordentligt. Stänger har en tendens att rotera när de sågas, vilket gör att klingan "biter sig fast" och drar arbetsstycket tillsammans med din hand in i klingan.
p) Låt klingan uppnå full hastighet innan den vidrör arbetsstycket. Detta minskar risken för att arbetsstycket slungas iväg.
q) Stäng av geringssågen om arbetsstycket eller klingan hamnar i kläm. Vänta tills alla rörliga delar har stannat och dra ut stickproppen från strömkällan och/eller avlägsna batteripaketet. Avlägsna sedan materialet som har fastnat. Att fortsätta sågningen med ett arbetsstycke som sitter i kläm kan leda till att man förlorar kontrollen eller till att geringssågen skadas.
r) När snittet är klart, släpp strömbrytaren, håll ner såghuvudet och vänta tills klingan stannar innan du avlägsnar den kapade biten. Att föra händerna i närheten av den fritt roterande klingan är farligt.
s) Håll i handtaget stadigt om du inte avslutar ett snitt eller om du släpper strömbrytaren innan såghuvudet är helt och hållet i den nedre positionen. Sågens inbromsning kan leda till att såghuvudet plötsligt dras nedåt, vilket ger upphov till en risk att skada sig.

Ytterligare säkerhetsregler för geringssågar

WARNING: Sätt aldrig in batteriet i enheten innan du har läst och förstatt instruktionerna fullständigt.

- ANVÄND INTE DENNA MASKIN innan den är fullständigt monterad och installerad i enlighet med instruktionerna. En maskin som är felaktigt monterad kan orsaka allvarliga kroppsskador.

- FRÅGA RÅD av din förman, instruktör eller en annan kvalificerad person om du inte är fullständigt säker på hur denna maskin ska användas. Kunskap är säkerhet.

- SE TILLatt klingan roterar i rätt riktning. Klingans tänder ska vara riktade i den rotationsriktning som indikeras på sågen.

- SPÄNN FAST ALLA KLÄMHANDTAG, rattor och spakar för användningen. Lösa klämmor kan leda till att delar av arbetsstycket slungas iväg med hög hastighet.

- SÄKERSTÄLL att klingan och klingfästena är rena, de försänkta sidorna av klingfästet ligger emot klingan och att axelskruven är ordentligt spänd. Lös eller felaktig fastsättning av klingan kan leda till att sågen skadas eller personskador uppstår.

- ANVÄND INTE MED HÖGRE SPÄNNING ÄN DEN SOM ÄR AVSEDD för sågen. Överheltning, skador på verktyget och personskador kan bli följden.

- KILA ALDRIG FAST NÅGONTING MOT FLÄKTEN för att hålla motoraxeln. Skador på verktyget och personskador kan bli följden.

- SÄGA ALDRIG METALL eller murverk. Viket som helst av detta kan leda till att sägtänderna slits bort från bladet och orsakar alvarliga kroppsskador.

- HA ALDRIG NÅGON DEL AV DIN KROPP I SÅGKLINGANS RÖRELSERIKTNING. Personskador kommer att uppstå.

- APPLICERA ALDRIG SMÖRJMEDEL PÅ KLINGAN NÄR DEN ROTERAR. Att applicera smörjmedel kan leda till att din hand kommer i kontakt med klingan och orsakar allvarliga skador.

- PLACERA INTE någondera handen i klingans närhet när sågen är ansluten till strömkällan. Om klingan startas i misstag kan detta leda till alvarliga skador.

- STRÄCK DIG ALDRIG RUNT ELLER BAKOM SÄGKLINGAN. En klinga kan orsaka alvarliga skador.

- STRÄCK DIG INTE UNDER SÅGEN om den inte är urkopplad och avstängd. Kontakt med sågklingan kan leda till personskador.

- SÄTT FAST MASKINEN PÅ ETT STADIGT OCH STÖDANDE UNDERLAG. Vibrationer kan eventuellt göra att maskinen glider, förflyttar sig eller välter och orsakar alvarliga kroppsskador.

- ANVÄND ENDAST KAPKLINGOR rekommenderade för geringssågar. Använd blad med härdade tänder och en skränkning på över 7 grader för att uppnå bästa resultat. Använd inte blad med djupa tandbottnar. Dessa kan böjas och komma i kontakt med skyddet, vilket kan leda till allvarliga skador på maskinen och/eller personer.

- ANVÄND ENDAST BLAD AV KORREKT STORLEK OCH TYP som är avsedda för detta verktyg, för att undvika skador på maskinen och/eller alvarliga personskador (uppfyller EN847-1).

- KONTROLLERA ATT KLINGAN INTE ÄR SPRUCKENeller har andra skador innan den används. Ett sprucket eller skadat blad, kan gå i bitar som slungas iväg med hög hastighet och orsakar olvarliga kroppsskador. Byt omedelbart ut ett sprucket eller skadat blad. Uppmärksamma den maximala hastigheten som är markerad på sågklingan.

- RENGÖR KLINGA OCH KLINGFÄSTEN före användningen. Att rengöra klingan och klingfästena ger dig möjlighet att kontrollera att inga skador finns på dem. Om sprickor eller skador finns på klingan eller klingfästena, kan de gå i bitar som slungas iväg med hög hastighet och orsaka alvarliga kroppsskador.

- ANVÄND INTE SKEVA SÅGKLINGOR. Kontrollera att klingan löper jämnt och vibrationsfritt. En vibrerande klinga kan orsaka skador på maskinen och/eller allvarliga personskador.

- ANVÄND INTE smörj- eller rengöringsmedel (speciellt inte spray eller aerosol) i närheten av plastskyddet. Vissa kemikalier är aggressiva mot polykarbonatmaterialet som används i skyddet.

- HÅLL SKYDDET PÅ PLATS och i fungerande tillständ.

- ANVÄND ALLTID GERINGSSKIVAN OCH BYT UT DENNA SKIVA NÄR DEN ÄR SKADAD. Litet spån som samlas under sågen kan störa sågbladet och leda till att arbeisstycket blir instabilt när det sågas.

- ANVÄND ENDAST KLINGFÄSTEN SOM ÄR AVSEDDA FÖR DETTA VERKTYG för att undvika skador på maskinen och/eller alvarliga personskador.

- RENGÖR MOTORNS VENTILATIONSÖPPNINGAR från spån och sågdamm. Om motorns ventilationsöppningar är tilltäppta kan maskinen överhetta, vilket skadar maskinen och eventuellt orsakar en kortslutning som kan led till allivarliga skador.

- LÄS ALDRIG STRÖMBRYTAREN I POSITIONEN "PÅ". Allvarliga personskador kan uppstå.

- STÅ ALDRIG PÅ VERKTYGET. Alvarlig kroppskada kan uppstå om verktyget välter eller om badet vidrörs i misstag.

WARNING: Sågning i plast, kådigt trä eller annat material kan orsaka är lämt material samlas på sågklingan och dess tänder, vilket ökar risken för att klingan överhettas och kärvar under sågningen.

VARNING: Använd alltid personliga hörselskydd. Under vissa och indigheter och vid användning kan buller från denna produkt bidra till hörselskador. Var medveten om följande faktorer som påverkar exponeringen för buller:

• Använd sågklingor som har konstruerats för avge mindre buller,
• Använd endast väl slipade sågklingor, och
• Använd specialkonstruerade sågklingor med reducerat buller.

WARNING: Använd ALLTID skyddsglasögon. Vanliga glasögon är avt. skyddsglasögon. Använd också ansiktsmask eller dammskydd om sågarbetet är dammigt.

WARNING: Detta verktyg kan ge upphov till och/eller sprida damm s. kan leda till allvarliga och permanenta luftvägsskodor eller andra skador.

VÄNING: Man vet att vissa slags damm som uppstår vid maskinell sjörning, sågning, borning och andra bearbetningsmetoder innehåller kemikalier som kan orsaka kancer, fosterskador eller andra reproduktionsproblem. Några exempel på dessa kemikalier är:

• bly från blybaserade förger,
- kristallint kisel i tegel och cement samt andra murverksprodukter, och
• arsenik och krom i kemisk behandlat virke.
- Din risk vid dessa exponeringar varierar beroende på hur ofta du gör denna typ av arbete. För att minska din exponering för dessa kemikalier: arbeta på ett väl ventilerat område och använd godkänd säkerhetsutrustning, såsom dammskyddsmasker som är specialkonstruerade för att filtrera mikroskopiska partiklar.

- Undvik långvarig kontakt med damm som uppstår vid maskinell slipning, sågning, borrning och andra bearbetningsmetoder.

Använd skyddskläder och tvätta exponerade områden med tvål och vatten. Om damm får komma in i munnen, näson, ögonen eller lägger sig på huden kan det gynna upptagning av skadliga kemikalier.

VÄPNING: Detta verktyg kan ge upphov till och/eller sprida damm som man leda till allvorliga och permanenta luftvägsskodor eller andra skador. Använd alltidandningsskydd som lämpar sig vid exponering för damm.

Övriga Risker

Följande risker är förbundna till användningen av sågar:

- Kroppsskador orsakade av att man vidrör roterande delar.

Även om man följer alla relevanta säkerhetsföreskrifter och tillämpar alla säkerhetsanordningar kan vissa kvarstående risker inte undvikas. Dessa är: Hörselskada.

• Risk för olyckor orsakade av det roterande sågbladets oskyddade delar.
• Risk för kroppsskada vid bladbyte.

• Risk att klämma fingrarna när skyddskåporna öppnas.

• Hålsorisker till följd av inandat damm som bildas vid sågning av trä, i synnerhet ek, bok och MDF.
  Följande faktorer ökar risken för andningsproblem:

• Ingen utsugningsapparat ansluten vid sågning av trä.
• Otilräcklig spånutsugning som orsakas av smutsiga utsugningsfilter.

SPARA DESSA INSTRUKTIONER

Laddare

DEWALT laddare kräver inga inställningar och är skapade för att vara så enkla som möjligt att hantera.

Elektrisk Säkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att batteripaketets spänning motsvarar spänningen på klassificeringsplattan. Se också till att spänningen hos din laddare motsvarar den hos din starkströmsförsörjning.

Din DEWALT-laddare är dubbel-isolerad i enlighet med EN60335; därför behövs ingen jordningstråd.

Om starkströmssladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom DEWALT's serviceorganisation.

Användning av Förlängningssladd

En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1 mm ^2 ; maximala längden är 30 m.

Vid användning av en sladdvinda, dra alltid ut sladden helt och hålet.

Viktiga Säkerhetsinstruktioner för alla Batteriladdare

SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftinstruktioner för kompatibla batteriladdare (se tekniska data).

- Innan laddaren används läs igenom alla instruktioner och varningar om laddaren, batteripaket och produkten för användning av batteripaketet.

VÄRNING: Risk för stötar. Låt ingen vätska komma in i laddaren. Det kör Resultera i elektriska stötar.

WARNING: Vi rekommenderar användning av en jordfelsbrytare med ström på 30mA eller mindre.

SEWPP: Risk för brännskador. För att minska risken för skador ladda och det DEWALTladdningsbara batterier. Olika typer av batterier kan brista och orsaka personskador och skadegörelse.

SEJIPP: Barn bör övervakas för att garantera att de inte leker apparalen.

OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie eller ansamling av metarpartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteripaket i hålrummet. Koppla ifrån laddaren vid rengöring.

• Försk INTE att ladda batteripaketet med någon annan laddare än den som tas upp i denna manual. Laddaren och batteripaketet är speciellt konstruerade att fungera tillsammans.
• Dessa laddaren är inte avsedda att användas för annat än laddning av DEWALT laddningsbara batterier. All annan användning kan resultera i barndrisk, elektriska stötar eller död med elektrisk ström.
• Utsätt inte laddaren för regn eller snö.
• Dra i själva kontakten och inte i sladden när laddaren kopplas ur. Detta kommer att minska risken för skador på den elektriska kontakten och slodden.

• Se till att sladden placeras så att ingen går på den, snubblar på den eller att det på annat sätt riskerar att skadas eller påfestas.

• Använd inte förlängningssladd såvida inte det är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand. elektriska stötar eller död av elektrisk ström.

• Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta källor. Laddaren ventileras genom öppningar i överkant och underkant av höljet.
• Använd inte laddaren med skadad sladd eller kontakt—byt ut dem omedelbart.
• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Ta den till ett auktoriserat servicecenter.
• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.
• Om strömsladden skadas måste den bytas omedelbart at tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.
• Koppla ifrån laddaren från uttaget innan den regörs. Detta kommer att minska risken för elektriska stötar. Borttagning av batteripaketet kommer inte att minska risken.
• Försök ALDRIG att ansluta två laddare tillsammans.
• Laddaren är konstruerad för att arbeta med standard 230V hushållsström. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

Laddning av ett batteri (Bild [Fig.] B)

1. Koppla in laddaren i lämpligt uttag innan batteripaketet sätts i.
2. Sätt i batteripaketet 16 i laddaren, se till att batteripaketet är helt isatt i laddaren. Den röda (laddar) lampan börjar blinka upprepade gånger för att indikera att laddningsprocessen har startat.
3. Det går att se när laddningen är klar genom att den röda lampan lyser kontinuerligt. Batteripaketet är fulladdat och kan nu användas eller lämnas i laddaren. För att ta bort batteriet ur laddaren, tryck och håll nere batterifrigöringsknappen 44 på batteripaketet.

NOTERA: För att garantera maximal prestanda och livslängd för Litium-jon batteripaket bör batteripaketet laddas fullt innan första användning.

Laddning

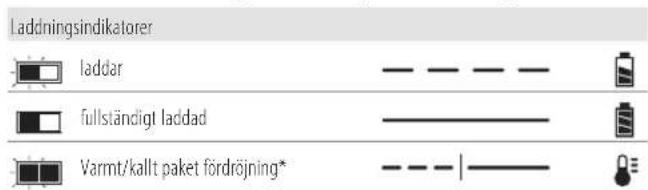

Se nedanstående tabell angående batteripaketets laddningsstatus.

Laddningsindikatorer laddar fullständigt laddad Varmt/kallt paket fördröjning*

* Den röda lampan fortsätter att blinka, men en gul indikatorlampa kommer att lysa under denna operation. När batteriet har nätt lämplig temperatur kommer den gula lampan att slockna och laddaren återupptar laddningsproceduren.

Den/de kompatibla laddar(en/na) kommer inte att ladda ett felaktigt batteripaket. Laddaren kommer att indikera ett felaktigt batteri genom att vägra lysa.

NOTERA: Detta kan också betyda att det är problem med en laddare.

Om laddaren indikerar ett problem, låt testa laddaren och batteripaketet hos ett auktoriserat servicecenter.

Varm/kall fördröjning

När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördröjning, avbryta laddningen tills batteriet har nätt en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd.

Ett kallt batteripaket kommer att laddas långsammare än ett varmt batteripaket. Batteripaketet kommer att laddas med en lägre hastighet

SVENSKA

genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt.

DCB118 laddaren är utrustad med en intern fläkt som är designad att kyla batteripaketet. Fläkten slås på automatiskt när batteripaketet behöver svalkas. Använd aldrig laddaren om fläkten inte fungerar korrekt eller om ventilationsöppningarna är blockerade. Låt inga främmande föremål komma in på insidan av laddaren.

Elektroniskt skyddssystem

XR Li-jon verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning.

Verktyget kommer automatiskt att stängas av om elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjon batteriet i laddaren tills det är fulladdat.

Väggmontering

Dessa laddare är designade att väggmonteras eller stå upprätt på ett bord eller arbetsyta. Vid väggmontering, placera laddaren inom räckhåll för ett elektriskt uttag och borta från hörn och andra hinder som kan påverka luftflödet. Använd baksidan av laddaren som mall för placering av monteringsskruvarna på väggen. Montera laddaren säkert med gipsskruvar (köps separat) som är minst 25,4 mm långa med ett skruvhuvud med en diameter på 7–9 mm, skruvade i trä till ett optimalt djup som lämnar ungefär 5,5 mm av skruven synlig. Rikta in öppningarna på baksidan av laddaren mot de exponerade skruvarna och för in dem helt i öppningarna.

Rengöringsinstruktioner för laddaren

VARNING: Risk för stötar. Koppla ifrån laddaren från

så:muttaget innan rengöring. Smuts och fett kan avlägsnas från utsidan av laddaren med en trasa eller med en mjuk, icke-metallisk borste. Använd inte vatten eller någon rengöringsvätska. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Batteripaket

Viktiga Säkerhetsinstruktioner för alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning.

Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Föj därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

• Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.
• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en ickekompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.
• Aldda endast batteripaketet i DEWALT laddare.
• Skvätt INTE eller sänk ned i vatten eller annan vätska.
• Förvara inte eller använd verktyget och batteripaketet på platser där temperaturen kan nå upptill eller överstiga 40 °C (såsom utomhusskjul eller metallbyggnader under sommaren).
• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litium-jon bränns.
• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivätskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.

- Innehållet i öppnade battericeller kan ge upphov till

andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård.

WARNING: Fara för brännskada. Batterivötskan kan vara lattentändlig om den som utsätts för gnista eller eld.

VARNING: Försök aldrig att öppna batteripaketet av någon ening. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning.

VÄRNING: Brandfara. Förvara eller bär inte batteripaketen pärssätt att metallföremål kan komma i kontakt med de

oskyddade batteripolerna. Exempelvis placera inte batteripaketet i förkläden, fickor, verktygslådor, produktlådor, lådor etc. där det finns lösa spikar, skruvar, nycklar etc.

SEINPP: När den inte används skall den läggas på sidan på en snubblar plats så att ingen riskerar att någon snubblar på den.

Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men lätt kan vältas.

Transport

VARNING: Brandfara. Transport av batterier kan leda till eldsvåda o Batteripolerna oavsiktligt kommer i kontakt med ledande material. Se vid transport av batterier till att batteripolerna är skyddade och väl isolerade från material som eventuellt kan komma i kontakt med dem och orsaka kortslutning.

DEWALT batterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FN:s rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Litiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,3 i FN:s testhandbok för transport av farligt gods.

I de flesta fall kommer transport av ett DEWALT batteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderar inte DEWALT flygtransport av endast litium-jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100 Wh.

Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/märkning och dokumentation uppfylls.

Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti.

Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestämmelser.

NOTERA: Litium-jon batterier skall inten placeras i det incheckade bagaget.

Transportera FLEXVOLT™ batteriet

D-WALT FLEXVOLT ^™ batteri har två lägen: Använd och Transport.

Använd-läge: När FLEXVOLT™ batteriet är fristående eller är i en DEWALT 18V produkt, fungerar det som ett 18V batteri. När FLEXVOLT™ batteriet är i en 54 V eller en 108 V (två 54V batterier) produkt, fungerar det som ett 54 V batteri.

Transport-läge: När locket är fäst på FLEXVOLT™ batteriet är batteriet i transport-läge. Behåll locket på för varutransport.

I transport-läge är cellsträngarna elektriskt frånkopplade i paketet vilket resulterar i tre batterier med lägre märkning av watt-timmar (Wh) jämfört med ett batteri med en högre märkning av watt-timmar. Denna ökade kvantitet med tre batterier med den lägre märkningen av watt-timmar kan undanta paketet från visa transportbestämmelser som införts för batteriet med högre watt-timmar.

Exempel. transport Wh-klassificering kan indikera 3 x 36 Wh, vilket betyder tre batterier på 36 Wh var. Användningen av Wh-klassificeringen indikerar 108 Wh (underförstätt ett batteri).

Exempel på etikettmärkning för användning och transport

Förvaringsrekmendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, långt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.
2. För långvarig förvaring rekommenderas att förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.

NOTERA: Batteripaket bör inte förvaras helt urladdade. Batteripaketet behöver laddas innan det används igen.

Etiketter på laddare och batteripaket

Förutom bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande bilddiagram:

Läs instruktionshandbok före användning.

Se Tekniska data angående laddningstid.

Stick inte in ledande föremål.

Ladda inte skadade batteripaket.

Utsätt inte för vatten.

Se till att undermåliga sladdar omedelbart byts ut.

Ladda endast mellan 4 °C och 40 °C.

Endast för användning inomhus.

Kassera batteripaketet med vederbörlig hänsyn till miljön.

Laddaendast DEWALT batteripaket med avsedda DEWALT laddare. Laddning av batteripaket med andra än de avsedda DEWALT batterierna med en DEWALT laddare kan göra att de brister eller så kan det leda till farliga situationer.

Bränninte batteripaketet.

ANVÄNDNING: Använd utan transportlock, indikerar Wh-märkningen 108 Wh (ett batteri med 108 Wh).

TRANSPORT: Transport med inbyggt transportlock, Wh-märkning indikerar 3 x 36 Wh (tre batterier på 36 Wh).

Batterityp

DCS365arbetar med ett 18 volt batteripaket.

Dessa batteripaket kan användas: DCB141, DCB142, DCB143, DCB144, DCB145, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185.

Se Tekniska Data för mer information.

Förpackningsinnehåll

Förpackningen innehåller:

1 Geringssåg
1 Klingnyckel
1 Sågklinga
1 Sidohandtagsenhet
1 Dammpåse
1 Skruvtving
1 Instruktionshandbok

1 Li-jon batteripaket (C1, D1, L1, M1, P1, S1, T1, X1 modeller)

2 Li-jon batteripaket (C2, D2, L2, M2, P2, S2, T2, X2 modeller)

3 Li-jon batteripaket (C3, D3, L3, M3, P3, S3, T3, X3 modeller)

NOTERA: Batteripaket, laddare och förvaringslådor medföljer inte N-modeller. Batteripaket och laddare medföljer inte NT-modeller. B-modellerna innehåller Bluetooth®-batteripaket.

• Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstått under transporten.

- Ta dig tid att grundligt läsa och förstå denna handbok före användning.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs instruktionshandbok före användning.

Bär öronskydd.

Bär ögonskydd.

Håll alltid händerna undan från bladet.

Synlig strålning. Titta inte in i ljuset.

Datumkoden 24, vilken också inkluderar tillverkningsår, finns tryckt i käpan. Exempel:

2018 XX XX Tillverkningsår

VÄNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada skulle kunna uppstå.

1 Avtryckare
2 Manöverhandtag
3 Monteringshål
4 Nedre skydd
5 Geringens läsratt
6 Geringsskiva
7 Geringsarm
8 Geringsskala
9 Geringsskalans skruvar
10 Sidohandtag
11 Anslag
12 Fasningens läsratt

sVEnskA

13 Skenor
14 Dammutsugaröppning
15 Lyfthandtag
16 Batteripaket
17 Tryckknapp för XPS™ arbetsbelysning
18 Upplåsningsspak

19 Skenans inställningsskruv
20 Skenans låsratt
21 Hål för skruvtving
22 Klingnyckel
23 Låspinne
24 Datumkod
25 Fasöverskridning

Avsedd Användning

Din DFWALT DCS365 sladdlösa geringssåg med glidfunktion har konstruerats för professionell sågning av trä. Den utför sågoperationer såsom kapning, snedsågning och geringssågning enkelt, korrekt och säkert. Denna enhet är konstruerad för användning med en karbidtandad klinga med en nominell diameter på 184 mm.

sÅGA ALDRIG METALLER eller lätta legeringar, speciellt inte magnesium.

AnVÄnD InTE under fuktiga eller våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Dessa geringssågar är professionella elverktyg.

Låt InTE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder detta verktyg.

- Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

MONTERING OCH INSTÄLLNINGAR

VARNING: För att minska risken för allvarlig personskada, och av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktilg igångsättning kan orsaka personskada.

V!NING: Använd enbart DEWALT batteripaket och laddare.

Montering och borttagning av batteriet från verktyget (Bild C)

NOTERA: För bästa resultat se till att batteripaketet 16 är fulladdat.

Installation av batteriet i verktygshandtaget.

1. Rikta in batteripaketet 16 mot listerna inuti verktyget handtag (Bild C).
2. Skjut in det i handtaget tills batteripaketet sitter fast i verktyget och se till att det inte lossnar.

Borttagning av batteriet från verktygshandtaget.

1. Tryck på batterilåsknappen 44 och dra med en fast rörelse batteripaketet bort från verktygshandtaget.
2. Sätt i batteriet i laddaren såsom beskrivs i laddningsavsnittet i denna manual.

Bränslemätare batteripaket (Bild C)

Vissa DEWALT batteripaket inkluderar en bränslemätare vilket består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteripaketet.

För att aktivera bränslemätaren, tryck in och håll kvar bränslemätarknappen 26. En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den användbara gränsen kommer inte bränslemätaren att lysa och batteriet behöver laddas.

nOTERA: Bränslemätaren är endast en indikering på laddning som finns kvar i batteripaketet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanyändarens användning.

Göra sig bekant (Bild A, D, E)

Öppnalådan och lyft ut sågen (Bild D) med hjälp av urgröpningarna på sidorna eller lyfthandtaget 15.

Placera sågen på ett jämnt, plant underlag såsom en arbetsbänk eller ett kraftigt bord.

Studera Bild A för att bekanta dig med sågen och dess olika delar. Avsnittet som behandlar inställningar kommer att hänvisa till dessa temmer och du måste då veta vad och var dessa delar är.

WARNING: Risk att klämma sig. För att minska risken för skador, b e nmmen under manöverhandtaget när du drar ner handtaget. Det nedre skyddet kommer att åka upp när manöverhandtaget dras ned, vilket kan leda till att du hamnar i kläm. Manöverhandtaget är placerat nära skyddet för speciella snitt.

Tryck lätt ned manöverhandtaget 2 och dra ut läspinnen 23. Släpp försiktigt trycket nedåt och håll i manöverhandtaget och låt det stiga upp till sin fulla höjd. Använd läspinnen när du bär sågen från ett ställe till ett annat. Använd alltid urgröpningarna eller sidohandtagen 10 för att transportera sågen, såsom Bild D visar. Se Bild E och Installera sidohandtagen.

Installera sidohandtagen (Bild E)

Din såg levereras med två sidohandtag 10 som måste monteras på sågen på det sätt som Bild E visar. Dra åt ordentligt med inexnyckeln som finns i handtagspaketet på sidan.

Alla 4 fötter är försedda med hål 3 för att underlätta montering vid en arbetsbänk, såsom Bild A visar. Montera alltid fast sågen på ett stabil underlag för att förhindra rörelser. För att förbättra verktygets flyttbarhet, kan det monteras på en bit plywood som är 12,7 mm eller tjockare vilken kan spännas fast på ditt arbetsbord eller flyttas till andra arbetsplatser och spännas fast.

nOTERA: Om du väljer att montera din såg på en bit plywood, se till att monteringsskruvarna inte sticker ut ur skivans undersida. Plywoodskivan måste ligga plant på underlaget. När sågen spänns fasta på en arbetsyta, spänn endast på fastspänningsbasen där monteringsskruvarnas håll är placerade. Att spänna fast på något annat ställe kommer att störa sågens korrekta funktion.

SEI-IPP: För att undvika att sågen kärvar och är inexakt, se till att monteringsunderlaget inte är skevt eller ojämnt på något annal sätt. Om sågen gungar på underlaget, placera en tunn bit material under en sågfot tills sågen står stadigt på monteringsunderlaget.

Byta ut eller installera en ny sågklinga (Bild F1–F3)

Se Sågklingor under Extra tillbehör.

VÄNING: För att minska risken för allvarlig personskada, av verktyget och koppla bort batteripaketet innan du gör några justeringar, genomför rengöring eller underhåll eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

VARNING: För att minska risken för personskador, använd och shandskor när du hanterar sågklingor..

Hryck aldrig ned spindellåsknappen ( 35, Bild F2) när bladet drivs av motorn eller roterar fritt.

- Såga aldrig metall, murverk eller fibercementprodukter med denna geringssåg.

Demontera klingan (Bild A, C, F1–3)

1. Demontera batteripaketet (16, Bild C) från sågen.
2. Lyft upp armen till det översta läget och lyft upp det nedre skyddet 4 så långt som möjligt.

3. Lossa skyddets hållares bakre skruv 27 med fyra varv, men skruva inte bort den.

4. Lossa, men skruva inte bort skyddets hållares främre skruv (28, Bild F1), ända tills hållaren 29 kan skjutas upp så mycket att klingskruven kan nås 31. Den nedre skyddet kommer att förbli upplyft på grund av positionen på skyddets hållarskruv.

5. Tryck in spindellåsknappen (35, Bild F2) medan du försiktigt roterar sågklingan 30 för hand tills låset aktiveras.
6. Använd, medan knappen hålls intryckt, den andra handen och den medföljande nyckelns 22 T40-sida för att lossa klingskruven 31. (Vrid medurs, vänstergänga.)
7. Avlägsna klingskruven 31 med hjälp av den medföljande nyckelns T40-sida, avlägsna sedan den yttre klämbrickan (32, Bild F3) och bladet 30. Den inre klämbrickan 33 kan lämnas kvar på spindeln 34.

Montera en klinga (Bild F1–F3)

1. Demontera batteripaketet (16, Bild C) från sågen.
2. Med armen höjd, det nedre skyddet 4 hållen öppen och skyddets hållare 29 höjd, placera klingan 30 på spindeln 34 och emot den inre klämbrickan 33 med klingans tänder riktade i den rotationsriktning som pilen på sågen markerar.
3. Montera den yttre klämbrickan 32 på spindeln 34.
4. Montera klingskruven 31 och aktivera spindelläset 35, dra åt skruven 31 ordentligt med den medföljande nyckeln 22 (vrid moturs, vänstergänga).
5. Ställ tillbaka skyddets hållare 29 till sin position längs ner och spänn de båda skruvarna (27, 28) på skyddets hållare ordentligt för att fästa hållaren.

VÄTNING: Skyddets hållare måste ställas tillbaka till sin ursprungliga position längs ner och skruvarna på skyddets hållare måste spännas innan sågen startas. Om detta inte görs, kan det hända att skyddet inte stänger eller skyddet kommer i kontakt med det roterande sågbladet och orsakar skador på sågen och alvarliga personskador.

Transportera sågen (Bild A)

VARNING: För att minska risken för allvarlig personskada, av verktyget och koppla bort batteripaketet innan du gör några justeringar, genomför rengöring eller underhåll eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador. VARNING: För att minska risken för personskador, lås alltid såns låsratt 20, geringens låsratt 5, fasningens låsratt 12 och läspinnen 23 innan sågen transporteras. (Se Bild A.)

För att geringssågen bekvämt ska kunna bäras från plats till plats, har ett lyfthandtag 15 placerats ovanpå sågarmen och sidohandtag 10 på basen, såsom Bild A visar.

Förvaring av geringssågen

Geringssågen måste förvaras på ett torrt, ordentligt låst ställe, utom räckhåll för barn och obehöriga personer.

VÄNING: För att minska risken för allvarlig personskada, och av verktyget och koppla bort batteripaketet innan du gör några justeringar, genomför rengöring eller underhåll eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

Användning av LED-arbetsbelysningssystemet XPS™ (Bild A)

V!NING: Stirra inte in i arbetslampan.

nOTERA: Batteriet måste vara laddat och anslutet till geringssågen. LED-arbetsbelysningssystemet XPS™ kan tändas med tryckknappen 17. Belysningen slocknar automatiskt efter 20 sekunder om sågen inte används. Belysningen tänds också automatiskt varje gång som verktygets huvudavtryckare 1 trycks in.

För att såga längs en befintlig pennstreck på ett trästycke, tänd arbetsbelysningssystemet XPS™ med tryckknappen 17 (inte med huvudavtryckaren), tryck sedan ner manöverhandtaget 2 för att flytta sågbladet närmare virket. Klingans skugga kommer att synas på arbetsstycket. Denna skugglinje motsvarar det material som klingan kommer att avlägsna när sågningen genomförs. För att placera ditt snitt korrekt på pennstrecket, rikta in pennstrecket med kanten av klingans skugga. Kom ihåg att du kan behöva ställa in gerings- eller fasvinkeln för att kunna matcha pennstrecket exakt. Din såg är utrustad med en batterifel-funktion. XPS™ arbetsbelysningen börjar blinka när batteriets användbara laddning nästan är slut, eller när batteriet är för hett. Ladda batteriet innan du fortsätter sågarbetena. Se Laddningsprocedur under Viktiga säkerhetsinstruktioner för alla batteripaket för att få instruktioner om batteriladdningen.

Geringens låsratt (Bild A, J)

Med geringens låsratt 5 kan du ställa in sågens geringsvinkel till 48° höger och 48° vänster. Geringsshaken kommer automatiskt att hitta lägena 10°, 15°, 22,5°, 31,62° och 45° både till vänster och höger.

Fasningens låsratt (Bild A, L1, L2)

Med faslåset kan du luta sågen 48° åt vänster. För att justera fasinställningen, vrid fasningens låsratt 12 moturs för att lossa den. För att spänna, vrid fasningens låsratt medurs.

Skenans låsratt (Bild A)

Med skenans låsratt 20 kan du låsa såghuvudet stadigt så att det inte glider på skenorna. Detta är nödvändigt när vissa snitt görs eller när sågen transporteras.

Låspinne (Bild A)

VÄRNING: Låspinnen bör endast användas när sågen bärs eller vid förning av sågen. Använd ALDRIG låspinnen för något sågjobb.

För att läsa såghuvudet i nedre läget, tryck ned såghuvudet, tryck in låspinnen 23 och släpp såghuvudet. Detta kommer att på ett säkert sätt hålla ned såghuvudet vid förflyttning av sågen mellan olika platser. För att lossa tryck ned såghuvudet och dra ut pinnen.

DRIFT

Bruksanvisning

WARNING: Följ alltid säkerhetsinstruktionerna och törpbara bestämmelser.

VÄNING: För att minska risken för allvarlig personskada, stning av verktyget och koppla bort batteripaketet innan du gör några justeringar, genomför rengöring eller underhåll eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

VANNING: För att säkerställa att klingans såglinje är fri från händ, bör du, innan du sågar i arbetsstycket, alltid genomföra en tomkörning av sågningen utan ström.

Korrekt kropp- och handposition (Bild G1–G4)

VÄNING: För att reducera risken för personskador, använd ALLTID korett handposition såsom Bild G1 och G2 visar.

VÄNING: För att reducera risken för personskador, bör du ALLTID händs verktyget stadigt och vara beredd på plötsliga rörelser.

• Använd om möjligt klämmor för att stöda arbetsstycket.
• Placera aldrig händerna i närheten av sågområdet. Placera inte dina händer närmare än 100 mm från klingan.
• Håll fast arbetsstycket mot bordet och anslaget under sågningen. Håll händerna på plats tills avtryckaren har släppts och klingan har stannat helt och hållet.
  • GÖR ALLTID TOMKÖRNINGAR (UTAN STRÖM) INNAN DEN SLUTLIGA SÄGNINGEN SÅ ATT DU KAN KONTROLLERA KLINGANS

SVENSKA

VÄG. KORSA INTE HÄNDERNA PÅ DET SÄTT SOM VISAS I BILD G3 OCH G3.

• Ha båda föttema stadigt på golvet och bibehåll en bra balans. När du förflyttar geringsarmen åt vänster och höger, följ den och stå en aning på sidan av sågklingan.
  • Titta genom slitsarna i skyddet när ett pennstreck följs.

För att starta sågen, tryck upplåsningsspaken 18 åt vänster, tryck sedan in avtryckaren 1. Sågen kommer att gå så länge som avtryckaren är intryckt. Låt sågen komma upp i full hastighet innan sågningen görs. För att stänga av sågen, släpp avtryckaren. Låt klingan stanna innan såghuvudet lyfts upp. Det finns ingen möjlighet att låsa brytaren i på-läget. Det finns ett hål 36 på brytaren där man kan applicera ett hänglås för att låsa den i läget från. Din såg är inte utrustad med en automatisk, elektrisk klingbroms, men klingan bör stanna inom 5 sekunder efter det att avtryckaren släpps. Detta kan inte justeras. Om stopptiden upprepade gånger överstiger 5 sekunder, lämna verktyget för service hos ett auktoriserat DEWALT servicecenter. Säkerställ alltid att klingan har stannat innan du avlägsnar den från sågspåret.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar, genomför rengöring eller underhåll eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

WARNING: Vissa typer av damm, såsom ek- eller bokdamm össes vara kancerframkallande, speciellt i kombination med träbehandlingsmedel.

• Använd alltid dammutsug.
- Se till att ventilationen är bra på arbetsområdet.
- Det rekommenderas att använda ett lämpligt andningsskydd.

Din såg har en inbyggt dammutsug- öppning 14 där antingen den medföljande dammpåsen 37 eller verkstadens utsugningssystem kan anslutas.

Montera dammpåsen

1. Applicera dammpåsen 37 på dammutsug-öppningen 14 såsom Bild I visar.

Tömma dammpåsen

1. Ta bort dammpåsen 37 från sågen och skaka den försiktigt eller klappa på den för att tömma.
2. Sätt tillbaka dammpåsen på dammutsug-öppningen 14.

Du kommer att märka att allt damm inte lossnar från påsen. Detta kommer inte att påverka sågprestandan men kommer att reducera effektiviteten av dammupsamlandet. För att återställa sågens dammupsamlings-effektivitet, tryck ned fjädern på insidan av dammpåsen när du tömmer den och klappa den mot sidan av skräpkorgen eller dammbehållaren.

SEKIPP: Använd aldrig denna såg om inte dammpåsen eller somutsuget fån DEWALT är monterade. Trädamm kan leda

till andningsbesvär.

Såga med din såg (Bild A)

Om du inte kan hålla fast arbetsstycket på bordet och mot anslaget för hand (ojämn form, etc.), eller om din hand då skulle befinna sig närmare än 100 mm från klingan, måste en tving eller någon annan fixtur användas. Se Spänna fast arbetsstycket för mer information.

Om glidfunktionen inte används, se till att såghuvudet har skjutits tillbaka så långt som möjligt och att skenans låsratt 20 är åtdragen. Detta förhindrar att sågen glider längs skenorna när arbetsstycket är fastsatt.

NOTERA: SÄGA INTE METALL ELLER MURVERK MED DENNA SÄG.

Använd inga slipande klingor.

NOTERA: Se Skyddsaktivering och synlighet i avsnittet Inställningar för viktig information om det nedre skyddet innan du sågar.

Kapning

Rakt snitt (Bild A, G1, G2)

En kapning görs genom att trä sågas mot fibrernas riktning i önskad vinkel. En rak kapning genomförs med geringsarmen i positionen noll grader. Ställ in och lås geringsarmen på noll och håll fast träbiten stadigt mot bordet och mot anslaget. Slå med styrskenans läsratt 20 åtdragen på sågen genom att trycka på avtryckaren 1.

Sänk när sågen kommer upp i fart (efter ca. 1 sekund) ned armen mjukt och långsamt för att såga genom virket. Låt klingan stanna helt innan armen lyfts upp.

Om du sågar någonting som är större än 51 mm x 102 mm, använd en ut-ner-tillbaka rörelse med skenans låsratt 20 öppnad. Dra ut sågen mot dig, sänk ned såghuvudet mot arbetsstycket och tryck sakta tillbaka sågen för att slutföra kapningen. Låt inte sågklingan komma i kontakt med ovansidan av arbetsstycket när den dras ut. Sågen kan köra mot dig och eventuellt orsaka personskador eller skador på arbetsstycket.

VÄRNING: Använd alltid en skruvtving för att bibehåll kontrollen och minska risken för skador på arbetsstycket och personskador om händerna måste vara närmare än 100 mm från klingan under sågningen.

NOTERA: Skenans låsratt 20 som visas i Bild A måste vara öppen så att sågen kan glida längs skenorna.

Geringskapning (Bild J, K)

Geringskapning görs med geringsarmen i någon annan vinkel än noll. Denna vinkel är ofta 45° för att såga hörn, men kan ställas in från noll till 48° vänster eller 48° höger. För att ställa in geringsvinkeln, lossa geringens låsratt 5 genom att vrida den moturs. Dra upp geringens låsratt för att förflytta geringsarmen 7 till den geringsvinkel som önskas på geringsskalan 8. Vrid geringens låsratt medurs för att spänna den. Genomför sågningen på det sätt som beskrivs ovan.

När en geringssnitt görs på ett arbetsstycke som är bredare än 51 mm x 102 mm och som är kortare i längd placera alltid den längre sidan mot anslaget (Bild K).

För att såga efter ett befintligt pennstreck på ett trästycke, anpassa vinkeln så nära som möjligt. Kapa virket en aning för långt och mät från pennstrecket till snittkanten för att avgöra i vilken riktning geringsvinkeln ska ändras och såga sedan på nytt. Detta kräver litet övning, men är en allmänt använd teknik.

Faskapning (Bild L1, L2)

En faskapning är en kapning där sågbladet lutar i en vinkel i förhållande till virket. För att ställa in fasningen, öppna fasningens läsratt 12, och flytta sågen åt vänster såsom önskat. Spänn fasningens läsratt ordentligt när önskad fasvinkel har ställts in. Fasvinklar kan ställas in från 0° höger till 48° vänster.

För att ställa in fasvinkeln förbi 45° till 48°,

1. Lossa fasningens låsratt 12.
2. Tippa såghuvudet en aning för att skjuta fasöverskridningen 25 till ena sidan.
3. Flytta såghuvudet till 48°.
4. Dra åt fasningens låsratt.

Sågkvalitet

Alla snitts jämnhet beror på ett antal variabler. Faktorer som materialet som sågas, typ av blad, hur vasst bladet är och hur snabbt man sågar påverkar alla snittets kvalitet.

När mycket jämna snitt önskas för ramar och andra precisionsarbeten, kommer en vass (60-tandad karbid) klinga och en långsammare och jämn sågning att ge önskat resultat.

Se till att materialet inte rör sig under sågningen; spänn fast det ordentligt. Låt alltid klingan stanna helt innan armen lyfts upp.

Om små träfibrer fortfarande sticker ut på baksidan av arbetsstycket, fäst en bit maskeringstejp på virket där sågningen skall ske. Såga genom tejpen och ta försiktigt bort tejpen när du är klar.

För olika sågarbeten, se listan med sågklingor som rekommenderas för din såg och välj den som passar dina behov bäst. Se Sågklingor under

Extra tillbehör.

Spänna fast arbetsstycket

VÄNING: För att minska risken för allvarlig personskada, stång av verktyget och koppla bort batteripaketet innan du gör några justeringar, genomför rengöring eller underhåll eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

VÄRNING: Ett arbetsstycke som är fastklämt, balanserat och säkert i sågningen kan komma i obalans efter att sågningen är klar. En obalanserad last kan välta sågen eller något som sågen sitter fast på såsom ett bord eller en arbetsbänk. När en sågning görs som kan komma i obalans, se till att arbetsstycket har stöd och att sågen är fastskruvad i en stabil yta. Personskador kan uppstå.

VARNING: Klämfoten måste förbli fastklämd ovanför basen på sågen inningen används. Kläm alltid fast arbetsstycket i basen på sågen - inte i någon annan dela av arbetsområdet. Se till att klämfoten inte kläms fast på kanten av sågbasen.

VÄNNING: Använd alltid en skruvtving för att bibehåll kontrollen och minska risken för skador på arbetsstycket och personskador om händerna måste vara närmare än 100 mm från klingan under sågningen.

Om du inte kan hålla fast arbetsstycket på bordet och mot anslaget för hand (ojämn form, etc.), eller om din hand då skulle befinna sig närmare än 100 mm från klingan, måste en tving eller någon annan fixtur användas.

Använd skruvtvingen som följer med sågen. Kontakta din lokala återförsäljare eller ett DuWALT servicecenter om du vill köpa en skruvtving. Anda hjälpmedel såsom fjäderklämmor, stavklämmor, C-klämmor kan vara lämpliga för vissa storlekar och former på material. Var noggrann när du väljer och placerar dessa klämmor. Ta dig tid att genomföra en tomkörning innan du utför sågningen.

Att applicera tvingen (Bild M)

1. Med tvingen 38 riktad mot bakänden av geringssågen, stick in tvingens sprint i hålet 21 bakom anslaget. Säkerställ att skåran i änden på tvingens sprint befinner sig helt och hålet i hålet 21.
2. Rotera tvingen 180° mot fronten på geringssågen.
3. Öppna ratten för att ställa in tvingens arm uppåt eller nedåt, använd sedan finjusteringsratten för att spänna fast arbetsstycket ordentligt.

nOTERA: Placera tvingen på motsatt sida av basen vid fasning. GÖR ALLTID TOMKÖRNINGAR (UTAN STRÖM) INNAN DEN SLUTLIGA SÅGNINGEN SÅ ATT DU KAN KONTROLLERA KLINGANS VÄG. SE TILL ATT TVINGEN INTE ÄR I VÄGEN FÖR SÅGEN ELLER SKYDDEN.

INSTÄLLNINGAR

VÄNING: För att minska risken för allvarlig personskada, av verktyget och koppla bort batteripaketet innan du gör några justeringar, genomför rengöring eller underhåll eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

Din geringssåg är fullständigt och korrekt inställd på fabrik vid tillverkningen. Om omjustering krävs på grund av transport och hantering eller av någon annan anledning, följ instruktionerna nedan för att ställa in din såg.

När det är gjort bör dessa inställningar förbli korrekta. Ta dig tid att följa dessa instruktioner noggrant för att upprätthålla den precision som din såg är kapabel till.

Ställa in geringsskalan (Bild J, N)

Lås såghuvudet i den nedre positionen. Öppna geringens läsratt 5 och sväng geringsarmen 7 tills den läser i geringspositionen 0°. Lås inte geringens läsratt. Placera en vinkelhake mot sågens anslag och klingan såsom Bild N visar. (Vidrör inte spetsarna på klingans tänder med vinkelhaken. Om så görs kommer det att ge felaktigt mätvärde.) Om sågklingan inte är exakt vinkelrät mot anslaget, lossa de fyra skruvarna (9, Bild J) som håller geringsskalan 8 och flytta geringsarmen och skalan åt vänster eller höger tills klingan mätt med vinkelhaken är vinkelrät mot anslaget. Dra åt de fyra skruvarna igen.

Inställning av rät fasvinkel mot bordet

(Bild A, L1, 0)

För att rikta i klingan vinkelrätt mot bordet, lås manöverhandtaget i det nedre läget med låspinnen 23. Placera en vinkelhake mot klingan och se därvid till att vinkelhaken inte befinner sig ovanpå en tand. Öppna fasningens låsratt 12 och säkerställ att fasarmen ligger stadigt emot 0° fasstoppet. Vrid inställningsskruven för 0° fasning 41 med en 4 mm inexnyckel (ingår inte i leveransen) så att klingan vid mätning med vinkelhaken har 0° fasvinkel till bordet.

Fasstopp 45° vänster inställning (Bild A, L1, L2)

För att ställa in 45° fasstoppet, öppna först fasningens låsratt och tippa såghuvudet så längt det går. Kontrollera att fasöverskridningen 25 befinner sig i positionen 45°; och om fasvisaren 40 inte visar exakt 45°, vrid på inställningsskruven för 45° fasning 42 tills fasvisaren 40 indikerar 45°.

Skyddsaktivering och synlighet (Bild A, X)

SE-APP: Risk att klämma sig. För att minska risken för skador, håll tårningen under manöverhandtaget när du drar ner handtaget. Det nedre skyddet kommer att åka upp när manöverhandtaget dras ned, vilket kan leda till att du hamnar i kläm.

Det nedre skyddet 4 på din såg har konstruerats för att automatiskt avtäcka klingan när armen sänks ned och att täcka klingan när armen lyfts upp.

Före användningen eller efter det att inställningar har gjorts, förflytta armen (utan ström) och säkerställ att skyddet öppnas utan att kärva och stängs helt och hållet. Det bör inte vidröra klingan. Med armen uppe, lyft upp skyddet (utan ström) och släpp det såsom Bild X visar. Skyddet bör snabbt stänga helt och hållet. Använd inte sågen om skyddet inte är fritt röligt och inte omedelbart stängs helt och hållet. Spänn eller bind aldrig fast skyddet i öppen position när sågen används.

Skyddet kan lyftas för hand vid installation eller borttagning av klingor eller för inspektion av sågen. LYFT ALDRIG UPP DET nedre SKYDDET MANUELLT SÄVIDA INTE KLINGAN STOPPATS.

nOTERA: Vissa specialsågningar av stora arbetsstycken kräver att du lyfter upp skyddet för hand. Se Såga stora arbetsstycken under Specialsågningar.

Framdelen av skyddet är slitsat för bättre sikt vid sågningen. Även om slitsarna dramatiskt reducerar mängden flygande skräp, finns det öppningar i skyddet och skyddsglasögon bör alltid användas.

Inställning av skenstyrningen (Bild A)

Kontrollera regelbundet skenornas 13 glapp eller spelrum. Skenorna kan rengöras med en torr och ren trasa. Den högra skenan kan ställas in med skenans inställningsskruv 19 som visas i Bild A. För att minska spelrummet, använd en 4 mm insexnyckel och vrid gradvis inställningsskruven medurs medan du skjuter såghuvudet fram och tillbaka. Reducera glappet samtidigt som en minimal glidkraft upprätthålls.

Stöd för långa arbetsstycken

VANNING: För att minska risken för allvarlig personskada, sning av verktyget och koppla bort batteripaketet innan du gör några justeringar, genomför rengöring eller underhåll eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

sTÖD ALLTID LÅnGA ARBETssTYckEn.

Använd aldrig en annan person som ersättning för bordsförlängning eller som extra stöd för ett arbetsstycke som är längre eller bredare än geringssågens bord, eller för att hjälpa till att mata, stöda eller dra arbetsstycket.

Stöd långa arbetsstycken med ett lämpligt hjälpmedel såsom en sågbock eller likande för att förhindra att änden faller ned.

Såga bildramar, tittlådor och andra fyrsidiga projekts (Bild P, Q)

För att förstå hur man tillverkar de föremål som räknas upp här, föreslår vi att du först försöker dig på några enkla projekt där du använder trärester, tills du har fått en "känsla" för sågen.

Din såg är ett perfekt verktyg för geringssågning av hörn såsom det visas i Bild P. Skiss A i Bild Q visar en fog som gjorts genom att använda geringsinställningen för att såga kanterna på de båda bräderna till 45° och skapa ett hörn med 90° vinkel. För denna fog var geringsarmen låst i nolläget och fasinställningen var låst vid 45°. Brädan placerades med den breda platta sidan mot bordet och den smala kanten mot anslaget. Samma snitt kunde ha gjorts genom att geringssåga höger och vänster med den breda ytan mot anslaget.

Såga prydnadslister och andra ramar (Bild Q)

Skiss B i Bild Q visar en fog som gjorts med geringsarmen i 45° för att geringssåga de två brädorna så att de formar ett 90° hörn. För att göra denna typ av fog, ställ in fasinställningen på noll och geringsarmen på 45°. Placera igen brädan med den breda platta sidan mot bordet och den smala kanten mot anslaget.

Bilderna P och Q är endast för fyrsidiga objekt.

När antalet sidor ändras, ändras också fasvinkeln. Nedanstående tabell ger de korrekta vinklarna för en mängd olika former.

- EXEMPEL -

Antal SIDOR GERINGS- ELLER FAS VINKEL

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Tabellen utgår ifrån att sidorna är lika långa. För en form som inte visas i tabellen, använd följande formel: 180° delat med antalet sidor är lika med gerings- (om materialet sågas vertikalt) eller fasvinkeln (om materialet sågas liggandes plant).

Såga sammansatta geringar (Bild R)

En sammansatt gering är en sågning som görs med en geringsvinkel och en fasvinkel samtidigt. Denna typ av sågning används för att göra ramar eller lådor med lutande sidor såsom den som visas i Bild R.

nOTERA: Om sågvinkeln varierar mellan sågningarna, kontrollera att fasningens läsratt och geringens läsratt är lästa. Dessa måste läsas efter att ändringar gjorts i fas- eller geringsvinkeln.

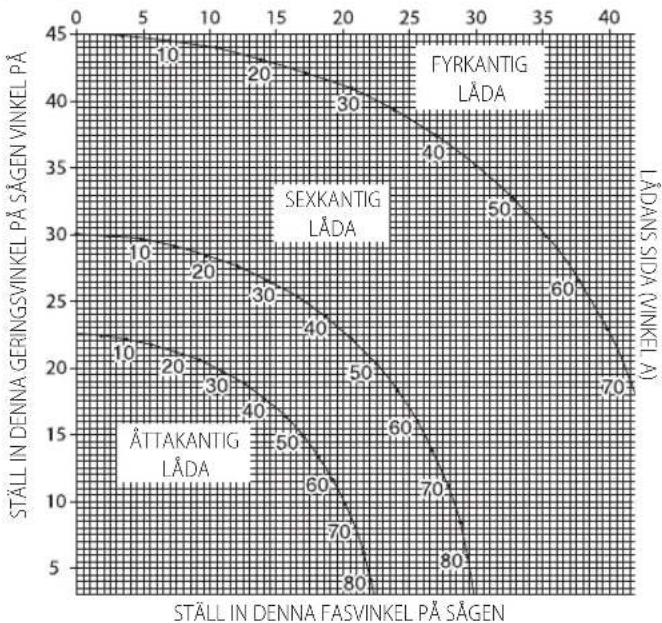

Nedanstående tabell hjälper dig att välja korrekt inställning för fasning och gering för vanliga sammansatta geringssågningar. För att använda tabellen, välj önskad vinkel A (Bild R) för ditt projekt och leta reda på den vinkeln i motsvarande tabellkurva. Följ från den punkten tabellen rakt ner för att hitta korrekt fasvinkel och rakt över för att hitta korrekt geringsvinkel.

Ställ in sågen med de angivna vinklarna och gör några provsågningar. Öva dig att passa ihop de sågade arbetsstyckena tills du utvecklar en känsla för denna procedur och känner att du behärskar den.

Exempel: För att göra en 4-sidig låda med 26° yttre vinklar (vinkel A, Bild R), använd kurvan uppe till höger. Leta reda på 26° på kurvans skala. Följ den horisontella korsande linjen till någon sida för att få inställningen för geringsvinkeln för sågen (42°). Följ på samma sätt den vertikala korsande linjen upp eller ned för att få inställningen för sågens fasvinkel (18°). Gör några provsågningar på några restbitar för att verifiera inställningarna på sågen.

Såga golvlister (Bild S)

Raka 90° kapningar:

Placera virket mot anslaget och håll det på plats såsom det visas i Bild S. Slå på sågen och låt klingan nå full hastighet och sänk armen mjukt genom sågningen.

Såga upp till 89 mm höga golvlister vertikalt mot anslaget

Placera materialet såsom set visas i Bild S.

Alla sågningar bör göras med baksidan av listen mot anslaget och med undersidan på listen mot bordet.

INSIDA HÖRN UTSIDA HÖRN
Vänster sida Gering vänster 45°	Gering höger 45°
Spara vänstra sidan av snittet	Spara vänstra sidan av snittet
Höger sida Gering höger 45°	Gering vänster 45°
Spara högra sidan av snittet	Spara högra sidan av snittet
Material upp till 89 mm kan sågas på ovan beskrivet sätt. Materialets bredd får inte överskrida 19 mm.

För att de ska passa ordentligt måste sammansatt gering med extrem noggrannhet användas vid tillsågningen av taklisterna.

De båda plana ytorna av ett givet avsnitt taklist är vinklade så att de utgör exakt 90° när de adderas. De flesta taklister, men inte alla, har en övre bakre vinkel (den del som kommer emot taket) på 52° och en nedre bakre vinkel (den del som kommer emot väggen) på 38°.

Din geringssåg har en förinställd spärr för geringsvinkeln 31,6° höger och vänster för att såga taklister med korrekt vinkel. Det finns också en markering på fasskalan vid 33,8°.

Tabellen Fasinställning/Typ av snitt ger de korrekta inställningarna för tillsågning av taklister. (Värdena för gerings- och fasinställningarna är mycket exakta och inte så lätta att ställa in korrekt på din såg.) Eftersom de flesta rum inte har vinklar på exakt 90°, kommer du att bli tvungen att finjustera dina inställningar i vilket fall som helst.

DET MYCKET VIKTIGT ATT TESTA PÅ FÖRHAND PÅ RESTBITAR!

Instruktioner för liggande sågning av taklister med hjälp av den sammansatta funktionen

1. Lägg listen med den breda baksidan platt mot sågbordet (Bild T).
2. Nedanstående inställningar gäller för alla standard (U.S.) taklister med 52° och 38° vinklar.

FASINSTÄLLNINGAR TYP AV SNITT

33,8° VÄNSTER SIDA, INSIDA HÖRN:
	Ovansidan av listen mot anslaget
	Geringsbordet inställt höger 31.62°
	Spara vänstra änden av snittet
33,8° HÖGER SIDA, INSIDA HÖRN:
	Nedsidan av listen mot anslaget
	Geringsbordet inställt vänster 31.62°
	Spara vänstra änden av snittet
33,8° VÄNSTER SIDA, UTSIDA HÖRN:
	Nedsidan av listen mot anslaget
	Geringsbordet inställt vänster 31.62°
	Spara högra änden av snittet
33,8° HÖGER SIDA, UTSIDA HÖRN:
	Ovansidan av listen mot anslaget
	Geringsbordet inställt höger 31.62°
	Spara högra änden av snittet

nOTERA: När gerings- och fasvinklarna ställs in för sammansatta geringar, kom ihåg att vinklarna som anges för taklister är mycket precisa och svåra att ställa in exakt. Eftersom kan variera en aning och mycket få rum har exakt rätvinkliga hörn, bör alla inställningar först testas på restbitar av taklisten.

DET MYckET VIKTIGT ATT TEsTA PÅ FÖRHAnD PÅ REsTBITAR!

Alternativ metod för sågning av taklister

Placera listen i vinkeln mellan anslaget 11 och sågbordet 43, såsom Bild Uvisar.

Fördelen med att såga taklister på detta sätt är att inget fassågning krävs. Små ändringar i geringsvinkeln kan göras utan att det påverkar fasvinkeln. På detta sätt kan sågen snabbt och lätt ställas in för hörn som avviker från 90° om sådana påträffas.

Instruktioner för sågning av taklister i vinkeln mellan anslaget och sågens bas för alla snitt

Denna såg kan såga taklist med dimensioner upp till 14 mm x 92 mm.

1. Placera listen i vinkeln mellan anslaget 11 och sågbordet 43, såsom Bild Uvisar.
2. De vinklade "platta delarna" på baksidan av taklisten måste vila vinkelrät mot anslaget och sågbordet.

INSIDA HÖRN UTSIDA HÖRN
Vänster sida Gering höger på 45°	Gering vänster på 45°
Spara högra sidan av snittet	Spara högra sidan av snittet
Höger sida Gering vänster på 45°	Gering höger på 45°
Spara vänstra sidan av snittet	Spara vänstra sidan av snittet

Specialsågningar

GÖR ALDRIG NÅGRA SNITT OM INTE MATERIALET SITTER FAST PÅ BORDET OCH MOT ANSLAGET.

Böjt material (Bild V, W)

När böjt material sågas ska det alltid placeras som Bild V visar och aldrig som i Bild W. Om materialet placeras på fel sätt kommer det att kärva mot klinga i slutet av sågningen.

RUNT MATERIAL MÅSTE SPÄNNAS FAST ELLER HÅLLAS STADIGT MOT ANSLAGET FÖR ATT FÖRHINDRA ATT DET RULLAR. Detta är extremt viktigt vid vinkelsågningar.

Såga stora arbetsstycken (Bild X)

Ibland kommer du att hantera trästycken som är för stora att passa mellan de nedre skydden. För att lyfta skyddet ovanför virket, placera med sågen avstängd och din högra hand på manöverhandtaget, din högra tumme på utsidan av skyddets övre del och skjut upp det så mycket som behövs för att virket ska passa in, såsom Bild Xvisar. Släpp skyddet innan motorn startas. Skyddsmekanismen kommer att fungera korrekt vid sågningen. Gör detta endast om det är nödvändigt. SKYDDET FÄR ALDRIG BINDAS ELLER TEJPAS FAST ELLER HÄLLAS ÖPPET PÅ NÅGOT ANNAT SÄTT NÄR SÄGEN ANVÄNDS..

UNDERHÅLL

Ditt elverktyg från DEWALT har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

VANNING: För att minska risken för allvarlig personskada, och av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

Laddaren och batteripaketet är inte servicebara.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Rengöring

VANNING: Blås bort smuts och damm från huvudkåpan med tæift varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

VANNING: Använd aldrig lösningsmedel eller andra skarpa kemikalier försrengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktod med vatten och mild tvåi. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Valfria tillbehör

VANNING: Eftersom andra tillbehör än de som erbjuds av DrWALT innehör testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

Följande tillbehör som är konstruerade för din såg kan vara till hjälp. I vissa fall kan lokalt anskaffade stöd, längdbegränsningar, tvingar etc. vara ändamålsenligare. Var noggrann när du väljer och använder tillbehör. Rådfråga din återförsäljare för ytterligare information angående lämpliga tillbehör.

Sågklingor

ANVÄND ENDAST 184 mm SÄGKLINGOR MED RUNT SPINDELHÅL DIAMETER 16 mmoch maximalt SÄGSPÅR på 2,1 mm. HASTIGHETENS MÄRKDATA MÅSTE VARA MINST 4000 RPM. ANVÄND INTE KLINGOR MED DIAMANTFORMADE SPINDELHÅL. Använd aldrig en klinga med avvikande diameter. De kommer inte att skyddas ordentligt. Använd endast kapklingor! Använd inte klingor som konstruerats för klyvning, kombinationsklingor eller klingor med skränkning som överstiger 7°.

KLINGBESKRIVNING

AnVÄnDnInG DIAMETER TÄnDER

Allmänna ändamål 184 mm 40

Finsågning i trä 184 mm 60

Att skydda miljön

Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssoporna.

Produkter och batterier innehåller material som kan återvinnas och återanvändas vilket minskar behovet av råmaterial. Återvinn

elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på www.2helpU.com.

Laddningsbart Batteripaket

Det här långlivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Ladda ur batteripaketet fullständigt och ta sedan ut det ur produkten.
• Lithiumjonbatteripaket celler är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batteripaketen kommer att återvinnas eller avyttras korrekt.

Felsökningsguide

SE TILL ATT DU FÖLJER ALLA SÄKERHETSANVISNINGAR OCH INSTRUKTIONER

PROBLEM VAD ÄR FELET? VAD skA JAG GÖRA

Sågen startar inte	Batteriet är inte installerat	Installera batteriet. Se Installera och ta bort batteripaketet.
	Batteriet är inte laddat Ladda batteriet. Se Laddningsprocedur.
	Borstarna är utslitna Låt borstarna bytas ut på ett auktoriserat servicecenter.
Sågen gör otillfredsställande snitt	Klingan är ovass Byt ut klingan. Se Byta eller installera en ny sågklinga.
	Klingan är monterad fel väg	Vänd på klingan. Se Byta eller installera en ny sågklinga.
	Gummi eller kåda på klingan Demontera klinga och rengör det med stålull och terpentin eller ugsrengörare.
	Fel klinga för arbetet som utförs	Byt typ av klinga. Se Sägklingor under Extra tillbehör.
XPSTM arbetsbelysningen blinkar	Batteriet är inte laddat	Ladda batteriet. Se Laddningsprocedur.
Maskinen vibrerar kraftigt	Sågen är inte monterad stadigt på en ställning eller arbetsbänk	Spänn alla monteringstillbehör. Se Bänkmontering.
	Ställningen eller arbetsbänken står på ett ojämnt golv	Flytta till ett plant underlag. Se Göra sig bekant.
	Skadad sågklinga	Byt ut klingan. Se Byta eller installera en ny sågklinga.
Gör inga ordentliga geringssnitt	Geringsskalan är inte korrekt inställd	Kontrollera och ställ in. Se Ställa in geringsskalan under Inställningar.
	Klingan står inte i rät vinkel till anslaget	Kontrollera och ställ in. Se Ställa in geringsskalan under Inställningar.
	Klingan står inte i rät vinkel till bordet	Kontrollera och ställ in anslaget. Se Inställning av rät fasvinkel mot bordet under Inställningar.
	Arbetsstycket rör på sig	Spänn fast arbetsstycket mot anslaget eller limma fast ett sandpapper med grovlek 120 på anslaget med gummicement.
	Geringsskivan är sliten eller skadad	Lämna in till ett auktoriserat servicecenter.
Materialet kärvar mot klingan	Sågning av böjt material	Se Böjt material under Specialsågningar.

KABLOSUZ RAYLI BILEŞIK GÖNYE TESTERE

DCS365

Tebrikler!
