BRUKSANVISNING DCM585 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 158

1) Sikkerhet på arbeidsområdet

Tilbakeslag kan forekomme när spissen på sverdet kommer i kontakt med en gjenstand, eller när treverket "lukker seg" og kniper fast sagkjedet.

Du skal alltid bruke to hender när du bruker motorsagen.

IkkE bruk när det er vått eller i nærheten av antennelige væsker eller gasser.

Korrekt plassering av hendene (Fig. A, J)

Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

Tekniska data

		DCM585
Spänning	V_DC	36
Batterityp		Li-Ion
Svärdlängd	cm	40
Maximal kedjehastighet (utan belastning)	m/s	15
Maxmal såglängd	cm	10
Oljekapacitet	ml	115
Vikt (utan batteripaket)	kg	4,8

Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN60745-2-13:2009+A1:2010.

L_PA (emissionsljudtrycksnivå)	dB(A)	81
L_WA (ljudeffektnivå)	dB(A)	101
K (osäkerhet för angiven ljudnivå)	dB(A)	3
Vibration, emissionsvärde a_h =	m/s2	4
Osäkerhet K =	m/s2	1,5

Den emissionsnivå för vibration som anges i detta informationsblad har uppmätts i enlighet med en standardiserad test som anges i EN60745, och den kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponering.

WARNING: Den angivna emissionsnivån för vibration gäller vid verktygets huvudsakliga användning. Om verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet kan vibrationen avvika. Detta kan avsevärt öka exponeringsnivån under hela dess arbetstid.

En uppskattning av exponeringsnivån för vibrationer bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra sitt arbete. Detta kan avsevärt minska exponeringsnivån under hela dess arbetstid.

Identifiera ytterligare säkerhetsåtgärder för att skydda handhavaren mot verkningarna av vibration, såsom att: underhålla verktyget och tillbehören, hålla händerna varma, organisera arbetsgången.

Batteripaket DCB496 DCB497
Batterityp Li-Ion Li-Ion
Spänning V	DC	36 36
Kapacitet A	h	6,0 7,5
Vikt kg 1,88 1,92

Laddare DCB413
Starkströmsspänning V	AC	220-240
Batterityp 36 Li-Ion
Ungefärlig laddningstid för batteripaket	min 120 (6 Ah)	150 (7,5 Ah)
Vikt kg 0,82
Säkringar
Europa	230 Volt verktyg	10 Ampere, starkström

EC-Följsamhetsdeklaration

Maskindirektiv

36V motorsåg

DCM585

DEWALT deklarerar att dessa produkter, beskrivna under

Tekniska data uppfyller:

2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-13:2009+A1:2010.

2000/14/EC, bilaga V DEKRA Certification B.V., Utrechtsweg 310, 6802 ED Arnhem, Nederländerna

Anmält organ, ID-nr.: 0344

L_PA (uppmätt ljudeffekt) 81 dB(A)

osäkerhet (K) = 3,0 dB (A)

L_FA (garanterat ljudtryck) 103 dB(A)

Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar.

M. Georg

Markus Rompel

Teknisk chef

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om dette undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, och den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SENPP: Indikerar en potentiellt riskfylld situation som, indizen inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Anger risk för elektrisk stöt.

Anger risk för eldsvåda.

Säkerhetsvarningar, Allmänt Elverktyg

WARNING: Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1) Säkerhet på Arbetsområdet

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna.
c) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen.

2) Elektrisk Säkerhet

a) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.

b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad.

c) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.

d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.
e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.
f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektrisk stöt.

3) Personlig Säkerhet

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada.
b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor.
d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.
e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.
f) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i delar i rörelse.
g) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm-relaterade faror.

4) Användning och Skötsel av Elverktyg

a) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.
b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte

kan kontrolleras med strömbrytaren är farligt och måste repareras.

c) Ta ur kontakten från strömkällan och/eller batteripaketet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.
d) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildade användare.
e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.
f) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera.
g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.

5) Användning och Skötsel av Batteridrivna Verktyg

a) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar till en typ av batteripaket kan ge upphov till brandfara när den används tillsammans med ett annat batteripaket.
b) Använd elverktygen enbart med därtill avsedda batteripaket. Användning av andra batteripaket kan ge upphov till skaderisk och eldsvåda.
c) När batteripaketet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteripolerna kan ge upphov till brännskador eller eldsvåda.
d) Under missbruksförhållanden kan vätska komma ut från batteriet, undvik kontakt med denna. Om kontakt oavsiktligt inträffar, spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök medicinsk hjälp. Vätska som kommer ut från batteriet kan ge upphov till irritation eller brännskador.

6) Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålles.

Ytterligare säkerhetsanvisningar för motorsåg

WARNING: Extra säkerhetsföreskrifter for Motorsågar.

• Håll alla kroppsdelar borta från kedjan när motorsågen är igång. Se till att kedjan inte vidrör något innan du startar sågen. Bara ett ögonblicks ouppmärksamhet när du använder motorsågar kan leda till att kläder eller delar av kroppen fastnar i motorsågen.
• Håll alltid motorsågen med din högra hand på det bakre handtaget och din vänstra hand på det främre handtaget. Håll aldrig motorsågen med händerna i omvänd ordning eftersom risken för personskador då ökar.
• Håll endast elverktyget i de isolerade greppytorna eftersom det finns risk för att sågkedjan kommer i kontakt med dolda elledningar. Om en sågkedja får kontakt med strömförande ledningar kan verktygets metalldelar bli strömförande och ge dig en elektrisk stöt.
• Använd skyddsglasögon och hörselskydd. Ytterligare skyddsutrustning för huvud, händer, ben och fötter rekommenderas. Lämpliga skyddskläder minskar personskador till följd av flygande träbitar eller oavsiktlig kontakt med sågens kedja.
• Använd inte sågen uppe i träd. Användning av en motorsåg uppe i träd kan orsaka personskador.
• Se alltid till att ha ordentligt fotfäste och stå på ett stadigt, säkert och jämnt underlag när du använder motorsågen. Hala eller instabila underlag, t.ex. stegar, kan få dig att tappa balansen eller förlora kontrollen över motorsågen.
• Var uppmärksam på att en spänd gren som sågas av kan fjädra tillbaka. När spänningen i träfibrerna släpper kan den fjädrande grenen träffa den som sågar och/eller slå motorsågen ur händerna.
• laktta stor försiktighet vid kapning av buskar och unga träd. Tunna grenar kan fastna i kedjan och slå tillbaka mot dig eller få dig att tappa balansen.
• Bär motorsågen i det främre handtaget och se till att den är avstängd och att kedjan inte kommer i kontakt med kroppen. Se alltid till att svärdsskyddet är på under transport eller förvaring. Om motorsågen hanteras på rätt sätt minskas risken för oavsiktlig kontakt med kedjan när den är i rörelse.
• Följ anvisningarna för smörjning, kedjespänning och byte av tillbehör. En felaktigt spänd eller smord kedja kan gå av eller medföra ökad risk för kast.
• Håll handtagen torra, rena och fria från olja och fett. Feta och oljiga handtag är hala och gör sågen okontrollerbar.
• Såga endast i trä. Använd inte motorsågen till annat än det den är avsedd för. Använd den inte till att såga plast, murverk eller byggmaterial som inte är av trä. Användning av motorsågen på annat sätt än det avsedda kan framkalla fara.

Orsaker till och eliminering av rekyl:

Rekyl kan uppstå om svärdets nos eller spets kommer i kontakt med ett föremål, eller om träet sluter sig och nyper kedjan i skåran.

Spetskontakt kan i vissa fall orsaka en plötslig omvänd reaktion så att svärdet slås uppåt och bakåt mot användaren.

Om kedjan nyps längs svärdets översida kan svärdet hastigt slungas bakåt mot användaren.

Båda dessa reaktioner kan få dig att tappa kontrollen över sågen, vilket kan leda till allvarlig personskada. Förlita dig inte enbart på sågens inbyggda säkerhetsanordningar. Du bör vidta flera skyddsåtgärder för att undvika olyckshändelser och skador när du använder sågen.

Rekyl uppstår till följd av felaktig användning och/eller hantering av sågen. Detta kan undvikas genom de skyddsåtgärder som beskrivs nedan:

• Ha ett fast grepp med tummarna och fingrarna runt motorsågens handtag med båda händerna på sågen och placera kroppen och armen för att kunna stå emot rekylkrafterna. Kraften i rekyler kan bemästras av användaren om nödvändiga skyddsåtgärder vidtagits. Släpp inte motorsågen.

- Sträck dig inte för långt och såga aldrig ovanför axelhöjd. Det minskar risken för oavsiktlig spetskontakt och ger dig bättre kontroll över motorsågen i oväntade situationer.

- Använd bara sådana utbytessvärd och -kedjor som tillverkaren anger. Byte till fel svärd eller kedja kan medföra att kedjan går av och/eller att rekyler uppstår.

- Följ tillverkarens anvisningar för slipning och underhåll av kedjan. Minskning av riktskärets djup kan medföra ökad rekyl.

Följande försiktighetsåtgärder skall följas för att minimera rekyler:

1. Greppa sågen med ett stadigt grepp. Håll motorsågen stadigt med båda händerna när motorn är i gång. Se till att du har ett fast grepp med tummarna och fingrarna ordentligt omslutna om handtagen. Motorsågen kommer att dra bakåt vid sågning med svärdets undre kant och skjuta framåt vis sågning längs med svärdets överkant.

2. Sträck dig inte för långt.

3. Ha ordentligt fotfäste och balans hela tiden.

4. Låt inte spetsen på styrsvärdet komma i kontakt med en stock, gren, marken eller andra hinder.

5. Såga inte över axelhöjd.

6. Användning av enheter som lågrekylkedja och reducerad rekylstyrsvärd som minskar risken associerat med rekyler.

7. Använd bara sådana utbytessvärd och -kedjor som tillverkaren anger.

8. Låt inte den löpande kedjan komma emot något föremål vid spetsen av svärdet.

9. Håll arbetsområdet fritt från hinder, såsom andra träd, grenar, stenar, stängsel, stubbar etc. Eliminera eller undvik

alla hinder som sågen kan träffa när du sågar genom en särskild gren eller stock.

1. Se till att kedjan är väslipad och korrekt spänd. En lös eller slö kedja kan öka risken för rekyler. Kontrollera spänningen regelbundet med motorn stoppad och verktyget urkopplat, aldrig medan motorn körs.

2. Börja och fortsätt såga bara när kedjan går med full fart. Om kedjan rör sig långsamt, finns det en större risk att rekyler uppstår.

3. Såga bara en stock i taget.

4. Var ytterst försiktig när du fortsätter en tidigare påbörjad sågning. Aktivera räfflade stötdämparen på trät och låt kedjan få full fart innan du fortsätter att såga.

5. Försök inte göra instickssågningar eller borrningssågningar.

6. Se upp för korsande grenar eller annat som kan stoppa sågningen och nypa fast eller falla ned på kedjan.

Säkerhetsfunktioner rekyl

WARNING: Följande funktioner är inkluderade i din såg fäll och hjälpa till att minska risken för rekyler, emellertid kommer inte sådana funktioner att helt eliminera denna farliga reaktion. Som användare av motorsågen bör du inte endast lita på säkerhetsanordningar. Du måste följa alla säkerhetsåtgärder, instruktioner och underhåll i denna manual för att hjälpa till att undvika rekyler och andra krafter som kan resultera i allvarliga skador.

- Svärd med reducerad rekyl, designad med en liten spetsradie som reducerad storleken på den farliga zonen för rekyler på svärdsspetsen. Ett svärd för reducerade rekyler har visat sig signifikant minska antalet och farligheten med rekyler vid test i enlighet ed säkerhetskraven för elektriska motorsågar.

- Lågrekylkedja, designad med en konturdjupmätare och skyddslänk som avleder rekylkrafter och låter trät gradvis färdas in i sågen.

- Använd inte motorsågen när du är uppe i ett träd eller står på en stege eller någon annan instabil yta.

- Håll verktyget i isolerade greppytor under arbete där sågverktyget kan komma i kontakt med dolda strömledningar. Kontakt med en strömförande ledning kommer att göra vissa metalldelar på verktyget strömförande och ge operatören elstötar.

- Arbeta inte utanför din kapacitet eller erfarenhet. Läs noga igenom och förstå fullständigt alla instruktioner i denna manual.

- Innan du startar sågen, se till att sågkedjan inte är i kontakt med något föremål.

- Använd inte sågen med en hand! Operatören, hantlangare eller åskådare kan skadas allvarligt om arbetet sker med bara en hand. En motorsåg är endast avsedd att användas med två händer.

- Se till att handtagen är torra och fria från olja eller fett.

- Låt inte smuts, skräp eller sågspån samlas på motorn eller utanpå luftventilerna.

• Stanna sågen innan den läggs ned.

sVEnska

• Såga inte revor och/eller små grenar under buskar.
• Var extra försiktig vid sågning av små buskar och unga träd eftersom tunna grenar kan fastna i kedjan och slå tillbaka mot dig eller få dig att tappa balansen.

WARNING: Man vet att vissa slags damm som uppolar vid maskinell slipning, sågning, borning och andra bearbetningsmetoder innehåller kemikalier som kan orsaka cancer, fosterskador eller andra reproduktionsproblem. Några exempel på dessa kemikalier är:

• bly från blybaserade färger,
• kristallint kisel i tegel och cement samt andra murverksprodukter, och
  • arsenik och krom i kemisk behandlat virke.

Din risk vid dessa exponeringar varierar beroende på hur ofta du gör denna typ av arbete. För att minska exponeringen för dessa kemikalier: arbeta på ett väl ventilerat område och använd godkänd säkerhetsutrustning, såsom dammskyddsmasker som är specialkonstruerade för att filtrera mikroskopiska partiklar.

- Undvik långvarig kontakt med damm som uppstår vid maskinell slipning, sågning, borrning och andra bearbetningsmetoder. Använd skyddskläder och tvätta exponerade områden med tvål och vatten. Om damm får komma in i munnen, näsan, ögonen eller lägger sig på huden kan det gynna upptagning av skadliga kemikalier.

WARNING: Detta verktyg kan ge upphov till och/eller som damm som kan leda till allvarliga och permanenta luftvägsskador eller andra skador.

Motorsåg namn och termer

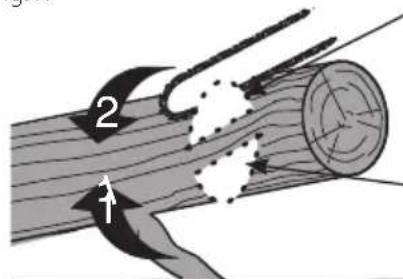

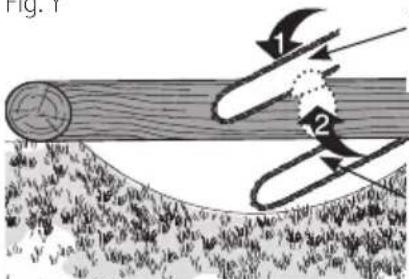

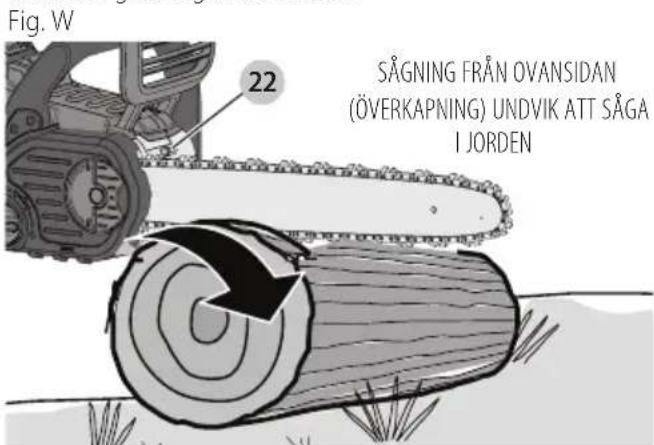

• Kapning - processen med kapning av fallna träd eller kapning av stockar i längder.
• Motorbroms - en enhet som används för att stoppa sågkedjan när avtryckaren släpps.
• Motorsåg motorhuvud - en motorsåg utan sågkedja och svärd.
• Drivkugghjul eller kugghjul - den tandade delen som driver sågkedjan.

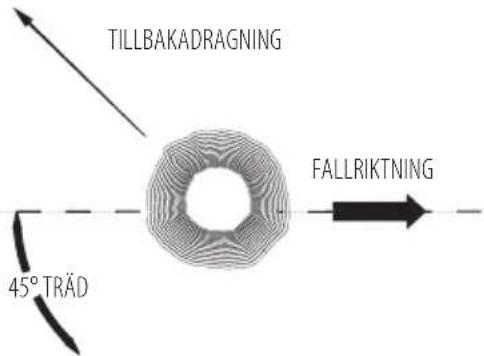

- Fällning - processen att såga ned ett träd.

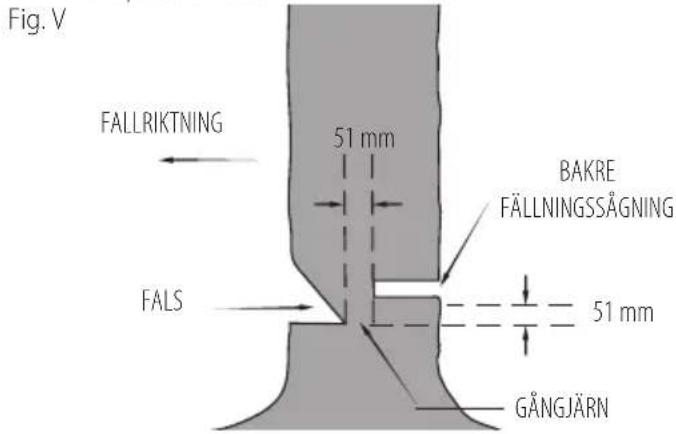

- Fällning baksidessågning - den slutliga sågningen vid trädfällning som görs på motsatt sida av trädet från falssågningen.

- Fronthandtag - stödhandtaget placerat på eller mot fronten på motorsågen.

- Fronthandtagsskydd - en konstruktionsbarriär mellan fronthandtaget på en motorsåg och svärdet, vanligtvis placerad nära handpositionen på fronthandtaget.

- Svärd - en fast skenstruktur som stöder och styr sågkedjan.

- Svärdsslida - skyddskåpa som placeras över svärdet för att förhindra kontakt med sågtänderna när sågen inte används.

- Rekyl - Svärdets rörelse bakåt eller uppåt eller båda som uppstår när sågkedjan nära spetsen på ovansidan av svärdet kommer i kontakt med något föremål såsom en stock eller gren eller när trät klämmer ihop sågkedjan under sågningen.

• Rekyl, nypning - den snabba tillbakatryckningen av sågen som kan uppstå när trät stänger in och nyper fast sågkedjan under sågningen längs ovansidan av svärdet.
• Rekyl, roterande - den snabba rörelsen uppåt och bakåt hos sågen som kan uppstå när sågkedjan nära den övre delen av spetsen på svärdet kommer i kontakt med ett föremål, såsom en stock eller en gren under sågningen.

- Kvistning - ta bort grenar från ett fällt träd

- Lågrekylkedja - en kedja som reduceras rekyler enligt prestandadkraven. (vid test på ett representativt exempel på motorsågar.)

- Normal sågposition - de förmodade positionerna när kapning och fällsågningar utförs.

- Hakundersågningar - en haksågning i ett träd som riktar in trädets fallriktning.

- Bakre handtag - stödhandtaget placerat på eller mot baksidan av motorsågen.

- Rekylreducerande svärd - ett svärd som har visat sig reducera rekylerna signifikant.

- Utbytessågkedja - en kedja som reduceras rekyler enligt prestandakraven vid test med specifika motorsågar.

- Sågkedja - en loop av en kedja som har sågtänder som sågar trät och som drivs av motorn och stöds av svärdet.

- Räfflad stötdämpare - räfflorna används vid fällning eller kapning för att luta sågen och bibehålla positionen under sågningen.

- Omkopplare - en enhet som, när den används, helt kommer att avsluta eller avbryta en elektrisk krets till motorn på motorsågen.

- Omkopplarlänk - den mekanism som överför rörelsen från en avtryckare till omkopplaren.

- Omkopplarlås - ett rörligt stopp som förhindrar oavsiktlig hantering av omkopplaren innan den manuellt aktiveras.

Avsedd användning

Din DEWALT DCM585 motorsåg är idealisk för beskärningsarbetet och för att kapa stockar upp till 35 cm i diameter.

Återstående risker

Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är: Hörselnedsättning.

• Risk för personskada på grund av flygande partiklar.
• Risk för brännskador på grund av att tillbehör blir heta under arbetet.

- Risk för personskada på grund av långvarig användning.

Elektrisk Säkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att batteripaketets spänning motsvarar spänningen på klassificeringsplattan. Se också till att spänningen hos din laddare motsvarar den hos din starkströmsförsörjning.

Din DEWALT-laddare är dubbel-isolerad i enlighet med EN60335; därför behövs ingen jordningstråd.

Om starkströmssladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom DEWALTs serviceorganisation.

Användning av Förlängningssladd

En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1 mm ^2 ; maximala längden är 30 m. Vid användning av en sladdvinda, dra alltid ut sladden helt och hållet.

SPARA DESSA INSTRUKTIONER

Laddare

DEWALT laddare kräver inga inställningar och är skapade för att vara så enkla som möjligt att hantera.

Viktiga Säkerhetsinstruktioner för alla Batteriladdare

SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftinstruktioner för kompatibla batteriladdare (se tekniska data).

- Innan laddaren används läs igenom alla instruktioner och varningar om laddaren, batteripaket och produkten för användning av batteripaketet.

WARNING: Risk för stötar. Låt ingen vätska komma in i lånningen. Det kan resultera i elektriska stötar.

VARNING: Vi rekommenderar användning av en jordelsbrytare med en restström på 30mA eller mindre.

SENPP: Risk för brännskador. För att minska risken för kredador ladda endast DEWALT laddningsbara batterier. Olika typer av batterier kan brista och orsaka personskador och skadegörelse.

SENPP: Barn bör övervakas för att garantera att de inte lare med apparaten.

OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie eller ansamling av metarpartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteripaket i hålrummet. Koppla ifrån laddaren vid rengöring.

- Försk INTE att ladda batteripaketet med någon annan laddare än den som tas upp i denna manual. Laddaren och batteripaketet är speciellt konstruerade att fungera tillsammans.

- Dessa laddaren är inte avsedda att användas för annat än laddning av DEWALT laddningsbara batterier. All annan användning kan resultera i barndrisk, elektriska stötar eller död med elektrisk ström.

- Utsätt inte laddaren för regn eller snö.

• Dra i själva kontakten och inte i sladden när laddaren kopplas ur. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.
• Se till att sladden placeras så att ingen går på den, snubblar på den eller att det på annat sätt riskerar att skadas eller påfrestas.
• Använd inte förlängningssladd såvida inte det är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand. elektriska stötar eller död av elektrisk ström.
• Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta källor. Laddaren ventileras genom öppningar i överkant och underkant av höljet.
• Använd inte laddaren med skadad sladd eller kontakt— byt ut dem omedelbart.
• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Ta den till ett auktoriserat servicecenter.
• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.
• Om strömsladden skadas måste den bytas omedelbart at tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.
• Koppla ifrån laddaren från uttaget innan den regörs. Detta kommer att minska risken för elektriska stötar. Borttagning av batteripaketet kommer inte att minska risken.
• Försök ALDRIG att ansluta två laddare tillsammans.
• Laddaren är konstruerad för att arbeta med standard 230V hushållsström. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

Laddning av ett batteri (Bild [Fig.] B)

1. Koppla in laddaren i lämpligt uttag innan batteripaketet sätts i.
2. Sätt i batteripaketet 7 i laddaren, se till att batteripaketet är helt isatt i laddaren. Den röda (laddar) lampan börjar blinka upprepade gånger för att indikera att laddningsprocessen har startat.
3. Det går att se när laddningen är klar genom att den röda lampan lyser kontinuerligt. Batteripaketet är fulladdat och kan nu användas eller lämnas i laddaren. För att ta bort batteriet ur laddaren, tryck och håll nere batterifrigöringsknappen 15 på batteripaketet.

nOTERa: För att garantera maximal prestanda och livslängd för Litium-jon batteripaket bör batteripaketet laddas fullt innan första användning.

Laddning

Se nedanstående tabell angående batteripaketets laddningsstatus.

Paket laddar

Paket laddat

Varm/kall fördröjning

Problem med paket eller laddare

Denna laddare är designad att detektera vissa problem som kan uppsåt. Problem indikeras genom att den röda lampan blinkar snabbt. Om detta sker, ta bort och sätt tillbaka batteripaketet i laddaren. Om problemet kvarstår, försök med ett annat batteripaket för att avgöra om laddaren fungerar korrekt. Om det nya paketet laddas korrekt är det ursprungliga paketet defekt och skall returneras till ett servicecenter eller lämnas på en insamlingsplats för återvinning. Om det nya batteripaketet påvisar samma felindikation som det ursprungliga paketet, låt ett auktoriserat servicecenter testa laddaren och batteripaketet. Den/de kompatibla laddar(en/na) kommer inte att ladda ett felaktigt batteripaket. Laddaren kommer att indikera ett felaktigt batteri genom att vägra att tända eller genom att visa blinkmönster för problempaket eller laddare.

NOTERA: Detta kan också betyda att det är problem med en laddare.

Om laddaren indikerar ett problem, låt testa laddaren och batteripaketet hos ett auktoriserat servicecenter.

Varm/kall fördröjning

När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördröjning, avbryta laddningen tills batteriet har nätt en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd.

Ett kallt batteripaket kommer att laddas långsammare än ett varmt batteripaket. Batteripaketet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt.

Elektroniskt skyddssystem

XR Li-jon verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning.

Verktyget kommer automatiskt att stängas av om elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjon batteriet i laddaren tills det är fulladdat.

Rengöringsinstruktioner för laddaren

VÄRNING: Risk för stötar. Koppla ifrån laddaren och strömuttaget innan rengöring. Smuts och fett kan avlägsnas från utsidan av laddaren med en trasa eller med en mjuk, icke-metallisk borste. Använd inte vatten eller någon rengöringsvätska. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Batteripaket

Viktiga Säkerhetsinstruktioner för alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning.

Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Följ därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

• Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.
• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.
• Aldda endast batteripaketet i DEWALT laddare.
• Skvätt INTE eller sänk ned i vatten eller annan vätska.
• Förvara inte eller använd verktyget och batteripaketet på platser där temperaturen kan nå upptill eller överstiga 40 °C (såsom utomhusskjul eller metallbyggnader under sommaren).
• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litiumjon bränns.
• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivätskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.
• Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård.

VÄRNING: Fara för brännskada. Batterivätskan kan vara lattantändlig om den som utsätts för gnista eller eld.

WARNING: Försök aldrig att öppna batteripaketet av anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning.

VARNING: Brandfara. Förvara eller bär inte batteripaketen på så sätt att metallföremål kan komma i kontakt med de oskyddade batteripolerna.

Exempelvis placera inte batteripaketet i förkläden, fickor, verktygslådor, produktlådor, lådor etc. där det finns lösa spikar, skruvar, nycklar etc.

SENPP: När den inte används skall den läggas på en stabil plats så att ingen riskerar

att någon snubblar på den. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men lätt kan vältas.

Transport

VARNING: Brandfara. Transport av batterier kan leda till clasvöda om batteripolerna oavsiktligt kommer i kontakt med ledande material. Se vid transport av batterier till att batteripolerna är skyddade och väl isolerade från material som eventuellt kan komma i kontakt med dem och orsaka kortslutning.

DEWALT batterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FN:s rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Litiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,3 i FN:s testhandbok för transport av farligt gods.

I de flesta fall kommer transport av ett DEWALT batteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderar inte DEWALT flygtransport av endast litium-jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100 Wh.

Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/märkning och dokumentation uppfylls.

Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti. Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestämmelser.

Förvaringsrekmendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, långt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.
2. För långvarig förvaring rekommenderas att förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.

nOTERa: Batteripaket bör inte förvaras helt urladdade.

Batteripaketet behöver laddas innan det används igen.

Etiketter på laddare och batteripaket

Förutom bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande bilddiagram:

Läs instruktionshandbok före användning.

Se Tekniska data angående laddningstid.

Stick inte in ledande föremål.

Ladda inte skadade batteripaket.

Utsätt inte för vatten.

Se till att undermåliga sladdar omedelbart byts ut.

Ladda endast mellan 4 °C och 40 °C.

Endast för användning inomhus.

Kassera batteripaketet med vederbörlig hänsyn till miljön.

Ladda endast DEWALT batteripaket med avsedda DEWALT laddare. Laddning av batteripaket med andra än de avsedda DEWALT batterierna med en DEWALT laddare kan göra att de brister eller så kan det leda till farliga situationer.

Bränninte batteripaketet.

Batterityp

DCM585 arbetar med ett 36 volt batteripaket.

Dessa batteripaket kan användas: DCB496, DCB497. Se Tekniska Data för mer information.

Förpackningsinnehåll

Förpackningen innehåller:

1 Motorsåg

1 Slida

1 Svärd 40 cm

1 Kedja 40 cm

1 Bruksanvisning

BATTERI ELLER LADDARE MEDFÖLJER INTE

• Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstått under transporten.
• Ta dig tid att grundligt läsa och förstå denna handbok före användning.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs instruktionshandbok före användning.

Bär öronskydd.

Bär ögonskydd.

Lämna inte ute i regnet.

Spetskontakt kan göra att svärdet plötsligt rör sig uppåt och bakåt vilket kan orsaka allvarliga skador.

Kontakt med svärdets spets mot något objekt skall undvikas.

Rotationsriktning för sågkedjan.

Använd alltid båda händerna när motorsågen används.

Stäng av verktyget. Ta ut batteriet ur verktyget innan du utför något underhåll på verktyget.

Datumkoden, vilken också inkluderar tillverkningsår, finns tryckt i kåpan.

Exempel:

2016 XX XX

Tillverkningsår

VARNING: Modifiera aldrig elverktyget eller någon del av davskada eller personskada skulle kunna uppstå.

1 Variabel hastighetskontroll
2 Låsspak
3 Kedjebroms/fronthandtagsskydd
4 Svärd
5 Sågkedja
6 Kedjekåpa
7 Batteripaket
8 Låsratt för kedjejustering
9 Kedjespänningsratt
10 Indikator för oljenivå
11 Svärd
12 Bakre handtag
13 Främre handtag
14 Batterihölje
15 Batterilåsknapp

16 Oljelock (visas inte)

Avsedd användning

Din motorsåg är konstruerad för professionell sågning.

Använd InTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Denna motorsåg är ett professionellt elverktyg.

Låt InTE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder detta verktyg.

- Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

MONTERING OCH INSTÄLLNINGAR

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

WARNING: Använd enbart DEWALT batteripaket a oddare.

Montering och borttagning av batteriet från verktyget (Bild. C–E)

nOTERa: För bästa resultat se till att batteripaketet 7 är fulladdat.

Installation av batteriet i verktyget

1. Rikta in batteripaketet 7 mot skenorna inuti verktygets handtag (Bild C).
2. Glid den in i verktyget tills batteripaketet sitter fast, se till att du hör att den snäpper på plats.

Borttagning av batteriet från verktygshandtaget.

1. Tryck på låsknappen 15 och dra med en fast rörelse batteripaketet bort från verktygshandtaget (Bild D).
2. Sätt i batteriet i laddaren såsom beskrivs i laddningsavsnittet i denna manual.

Bränslemätare batteripaket (Bild. E)

Vissa DEWALT batteripaket inkluderar en bränslemätare vilket består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteripaketet.

För att aktivera bränslemätaren, tryck in och håll kvar bränslemätarknappen 17. En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den användbara gränsen kommer inte bränslemätaren att lysa och batteriet behöver laddas.

nOTERa: Bränslemätaren är endast en indikering på laddning som finns kvar i batteripaketet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

MONTERING

Installera svärdet och sågkedjan (Bild A, F–H, K)

SEAPP: Vass kedja. Använd alltid skyddshandskar när sjödjan hanteras. Kedjan är vass och du kan skära dig även när den inte är i rörelse.

VARNING: Vass kedja i rörelse. För att förhindra oavsiktlig stärk, se till att batteriet är borttaget från verktyget innan någon av följande handlingar utförs. Om inte ovanstående rekommendationer följs kan det leda till allvarliga personskador.

Sågkedjan 5 och svärdet 4 är förpackade separat i kartongen. Kedjan måste fästas på svärdet och båda måste fästas på verktygets stomme.

• Placera sägen på en plan och fast yta.
• Flippa upp lässpaken och vrid inställningslåsratten 8 moturs såsom visas i bild F för att ta bort kedjekranslocket 6.
• Använd skyddshandskar, ta tag i sågkedjan 5 och linda den runt svärdet 4, se till att tänderna är riktade i rätt riktning (se bild K)
• Se till att kedjan är korrekt insatt i öppningen runt hela svärdet.

- Placera sågkedjan runt kedjekransen 18. Rikta in kedjespänningspinnen 20 och bulten 19 mot öppningen i svärdet på basen på verktyget såsom visas i bild G.

- När den är på palts, håll svärdet stilla och sätt tillbaka kedjekransen lock 6. Se till att verktygsfria spänningsmontagets bulthål på höljet är i linje med bulten 19, i huvudhöljet. Flippa upp lässpaken och vrid på svärdets inställningslässpak 8 medurs till den klickar på plats, lossa den sedan ett helt varv så att kedjan kan spännas korrekt.

- Vrid kedjespänningsratten 9 medurs för att öka spänningen såsom visas i bild H. Se till att sågkedjan 5 sitter tätt mot svärdet 4. Dra åt svärdinställningens låsratt tills det klickar. Svärdet sitter fast efter att tre ljudliga klick hörs. Ytterligare åtdragning behövs inte.

Justering av kedjespänning (Bild A, I)

SEAPP: Vass kedja. Använd alltid skyddshandskar när s.9 djan hanteras. Kedjan är vass och du kan skära dig även när den inte är i rörelse.

WARNING: Vass kedja i rörelse. För att förhindra oavsiktlig se till att batteriet är borttaget från verktyget innan någon av följande handlingar utförs. Om inte ovanstående rekommendationer följs kan det leda till allvarliga personskador.

- Kontrollera kedjespänningen 5 med sågen liggande plant på en fast yta. Spänningen är korrekt när kedjan snäpper tillbaka efter dragits 3 mm bort från svärdet 4 med lätt kraft från pekfingret och tummen såsom visas i bild I. Det skall inte finnas någon "svikt" mellan svärdet och kedjan på undersidan såsom visas i bild I.

• För att justera sågkedjans spänning, flippa upp låsfliken och vrid svärdets inställningslåsratt 8 moturs ett helt varv. Vrid kedjespänningsratten 9 medurs tills kedjespänningen är korrekt såsom instruerats ovan.
• Spänn inte kedjan för hårt eftersom det ger ökad förslitning och kommer att minska svärdets och kedjans livslängd.
• När kedjespänningen är korrekt, dra åt svärdinställningens låsratt.

nOTERa: Svärdets justeringslåsratt har ett spärråtdragningssystem. Kedjekranslocket sitter fast efter att tre ljudliga klick hörs. Ytterligare åtdragning behövs inte.

- När kedjan är ny skall spänningen kontrolleras ofta (efter att batteriet tagits bort) under de första 2 timmarnas användning eftersom en ny kedja tänjer ut sig något.

Byte av sågkedja (Bild A, K)

SEAPP: Vass kedja. Använd alltid skyddshandskar när sj 9 djan hanteras. Kedjan är vass och du kan skära dig även när den inte är i rörelse.

WARNING: Vass kedja i rörelse. För att förhindra oavsiktlig står, se till att batteriet är borttaget från verktyget innan någon av följande handlingar utförs. Om inte ovanstående rekommendationer följs kan det leda till allvarliga personskador.

• Flippa upp låsfliken och vrid svärdinställningens låsratt moturs för att lossa kedjespänningen.
• Ta bort kedjekranslocket 6 såsom beskrivs i sektionen Installera svärdet och sågkedjan.
• Lyft bort den slitna kedjan 5 från spåret i svärdet 4.
• Placera den nya kedjan över svärdet och se till att kedjeskären är riktade åt rätt håll genom att jämföra pilen på kedjan med bilden på kedjekranslocket 6 såsom visas i bild K.
• Följ instruktionerna för Installera svärdet och sågkedjan. Utbyteskedja och svärd finns tillgängliga från ditt närmaste DeWALT servicecenter.
• DCM585 kräver utbyteskedja # DWRC1600, serviceartikelnummer N500152. Utbytessvärd 40 cm, serviceartikelnummer N500117.

Smörjning kedja och svärd (Bild L) Automatiskt smörjningssystem

Den här motorsågen har ett automatiskt smörjsystem som håller kedjan och svärdet konstant smorda. Oljenivåindikatorn 10 visar nivån på oljan i motorsågen. Om oljenivån är mindre är kvartsfull, ta bort batteriet från motorsågen och fyll på med korrekt typ av olja. Töm alltid oljetanken när sågningen avslutats.

nOTERa: Använd alltid svärds- och kedjeolja av hög kvalitet för korrekt smörjning av svärd och kedja. Som ett temporärt substitut kan en icke-renande SAE30 avvägd motorolja användas. Användningen av ev vegetabiliskt baserad svärds- och kedjeolja rekommenderas vid beskärning av träd. Mineralolja rekommenderas inte eftersom det kan skada träd. Använd aldrig förbrukad olja eller mycket tjock olja. Dessa kan skada din motorsåg.

Fylla på oljebehållaren

• Flippa ned lässpaken och skruva loss moturs ett kvarts varv och ta sedan bort oljelocket 16. Fyll behållaren med den rekommenderade svärds- och kedjeoljan tills oljenivån när överkanten av oljenivåindikatorn 10.
• Sätt tillbaka oljelocket och dra åt medurs ett kvarts varv. Flippa upp lässpaken till dess låsposition.
• Stäng av motorsågen med jämna mellanrum och kontrollera oljenivåindikatorn för att garantera att svärdet och kedjan smörjs ordentligt.

Transportera sågen (Bild A, M)

• Ta alltid bort batteriet från verktyget och täck svärdet 4 med slidan 11 (Bild M) när sågen transporteras.
• Aktivera kedjebromsen genom att skjuta kedjebromsen/främre handtagets skydd 3 framåt.

ANVÄNDNING

Bruksanvisning

WARNING: laktta alltid säkerhetsinstruktionerna och törupbara bestämmelser.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

WARNING: För att minska risken för allvarlig personskada, alltend ALLTID korrekt handställning, så som visas.

WARNING: För att minska risken för allvarlig personskada, källLLTID verktyget säkert, för att förekomma en plötslig reaktion.

Korrekt handposition kräver den vänstra handen på det främre handtaget 13 och den högra handen på bakre handtaget 12.

Hantera motorsågen (Bild A, N–0)

WARNING: Läs och förstå alla instruktioner. Underlåtenhet och atta samtliga nedanstående instruktioner kan resultera i elstötar, brand och / eller allvarliga personskador.

• Skydd mot rekyler vilka kan resultera i allvarliga skador eller dödsfall. Se viktiga säkerhetsinstruktioner Skydd mot rekyler, för att undvika risken för rekyl.
• Sträck dig inte för långt. Såga inte över brösthöjd. Se till att ha bra fotfäste. Ha fötterna isär. Fördela vikten på båda fötterna.
• Använd ett fast grepp med vänstra handen på det främre handtaget 13 och din högra hand på det bakre handtaget 12 så att du har kroppen till vänster om svärdet.
• Håll inte motorsågen i främre handtagsskyddet/kedjebromsen 3. Ha armbågen på vänstra armen låst så att det vänstra armen är rak för att stå emot en rekyl.

WARNING: Använd aldrig ett korsat handgrepp (vänster handa på det bakre handtaget och högra handen på främre handtaget).
WARNING: Låt aldrig någon del av kroppen vara i linje med svärdet 4 när motorsågen används.

- Använd aldrig sågen i ett träd, i någon konstig position eller på en stege eller annan instabil yta. Du kan förlora kontrollen av sågen och orsaka allvarliga skador.

- Kör sågen med full hastighet hela tiden som du sågar.

- Låt kedjan utföra sågningen. Använd endast lätt tryck. Tryck inte på motorsågen i slutet av sågningen.

WARNING: När sägen inte används, ha alltid kredromsen aktiverad och batteriet borttaget.

Strömbrytare

Ha alltid bra fotfäste och greppa motorsågen med båda händerna med tummarna och fingrarna runt respektive handtag.

Detta verktyg är utrustad med en variabel hastighetskontroll. För att slå på enheten, se till att kedjebromsen inte är aktiverad. Tryck ned lässpaken 2 såsom visas i bild N och tryck in avtryckaren 1. När enheten är igång kan du släppa lässpaken. Ju längre du trycker in avtryckaren desto snabbare kommer verktyget att arbeta.

För att fortsätta att ha enheten igång måste du fortsätta att trycka in avtryckaren. För att stänga av enheten, släpp avtryckaren.

NOTERA: Om för mycket kraft används vid sågningen kommer sågen att stängas av. För att starta om sågen måste du släppa lässpaken 2 och strömbrytaren 1 innan sågen kommer att starta om. Påbörja sågningen igen, denna gång med mindre kraft. Låt alltid sågen såga av egen kraft.

WARNING: Försök aldrig att låsa omkopplaren i påsåget läge.

Inställning av kedjebromsen

Din motors'g är utrustad med ett motorsystem med kedjebroms som kommer att stoppa kedjan snabbt i händelse av en rekyl.

• Ta ut batteriet ur verktyget.
- För att aktivera kedjebromsen, skjut kedjebromsen/främre handtaget 3 framåt tills det klickar på plats.
- Dra kedjebromsen/främre handtaget 3 mot främre handtaget 13 in i "inställd" position såsom visas i bild O.
- Verktyget är nu klart för användning.

NOTERA: I händelse av en rekyl kast kommer din vänstra hand att komma i kontakt med främre skyddet och skjuta det framåt mot arbetsstycket. Detta kommer att stoppa verktyget.

Testa kedjebromsen

Testa kedjebromsen före varje användning för att vara säker på att den fungerar korrekt.

- Lägg sågen på ett plant, stabilt underlag. Se till att sågkedjan 5 går fritt från underlaget.

• Greppa verktyget med båda händerna och slå på sågen.
• Vrid vänster hand framåt runt det främre handtaget 13 så att handryggen kommer i kontakt med kedjebromsen/främre handtaget 3 och skjuter det mot arbetsstycket. Sågkedjan skall stoppas omedelbart.

nOTERa: Om sågen inte stoppar omedelbart, sluta använda verktyget och lämna det till ditt närmaste DEWALT servicecenter.

Vanliga sågtekniker (Bild A, P, Q, U, V, W) Fällning

Processen att såga ned ett träd. Se till att batteriet är fullt laddat innan fällningen så att du kan avsluta den på en enda laddning. Fäll inga träd vid hård blåst.

WARNING: Fällning kan resultera i skador. Det skall endast utteras av utbildade personer.

- En reträttväg skall planeras och vara nödvändigt rensad innan sågningen startar. Reträttvägen skall sträckas bakåt och diagonalt bakåt mot den förväntade fallinjen. (Bild U) Fig. U

TILLBAKADRAGNING FALLRIKTNING 45° TRÄD

• Innan fällningen starta, betrakta den naturliga lutningen på trädet, placeringen av större grenar och vindriktningen för att avgöra vilken väg trädet kommer att falla. Ha kilar (trä, plast eller aluminium) och en kraftig klubba tillgänglig. Ta bort smuts, stenar, lös bark, spikar, nitar och ledningar från trädet där fällningskapningen ska ske.
• Falsundersågning - Gör falsen 1/3 av diametern på trädet, vertikalt mot fallriktningen. Gör det nedre horisontella falssågningen först. Detta hjälper till att undvika klämning av antingen sågkedjan eller svärdet när den andra falssågningen görs (Bild V).
• Fällningsbaksågning - gör fällningsbaksågningen minst 51 mm högre än det horisontella falssågningen. Håll fällningsbaksågningen parallellt med det horisontella falssågningen. Gör bakre fällningssågningen så att tillräckligt med trä finns kvar som ett gångjärn. Trägångjärnet förhindrar att trädet vrider sig och faller i fel riktning. Såga inte igenom gångjärnet (Bild V).
• När fällningssågningen närmar sig gångjärnet börjar trädet att falla. Om det finns den minsta risk att trädet inte faller i önskad riktning eller att det gungar tillbaka och binder sågkedjan, sluta såga innan fällningssågningen är färdig och använd kilar för att öppna sågningen och få trädet att falla i önskad fallriktning. När trädet börjar att falla ta

bort motorsågen från sågspåret, stoppa motorn, lägg ned motorsägen och använd reträttvägen som planerat. Var uppmärksam på överhängande kvistar som faller och se upp var du placerar fötterna.

Fig. V FALLRIKTNING 51 mm FALS BAKRE FÄLLNINGSSÄGNING 51 mm GÅNGJÄRN

Kvistning

Ta bort grenar från ett fällt träd. Lämna större kvistar på trädets nederdel som stöd för stocken. Avlägsna de små kvistarna i ett skär. Grenar som ligger spända skall sågas från undersidan av grenen mot ovansidan för att undvika bindning av motorsågen såsom visas i bild P. Såga stockar från motsatta sida och håll trädstammen mellan dig och sågen. Gör aldrig kapningar mellan dina ben eller grensla kvisten som ska kapas.

Kapning

WARNING: Rekommenderas att användare för första gången bör öva sågning på en sågbock.

Kapa ett fällt träd eller stock i längder. Hur du ska kapa beror på vad stocken vilar på. Om möjligt, använd sågbock (Bild Q).

• Starta inte en sågning innan kedjan går med full fart.
• Placera undre kanten 22 av kedjan bakom området för den första sågningen såsom visas i bild W.
• Slå på motorsågen och vrid sedan kedjan och svärdet nedåt genom trät och använd undre kanten som ett gångjärn.
• När motorsågen kommer till 45 graders vinkel, lyft sågen horisontellt igen och upprepa stegen tills du sågat helt igenom.
• När trädet stöds längs hela dess längd, gör en sågning från ovansidan (överkapning) men undvik att såga i jorden då detta kan göra sågen slö snabbt.

Fig. W 22 SÅGNING FRÅN OVANSIDAN (ÖVERKAPNING) UNDVIK ATT SÅGA I JORDEN

Bild X- Vid stöd vid ena änder, såga först 1/3 av diametern från undersidan (underkapning). Gör sedan den avslutande

sågningen med överkapning för att möta den första sågningen.

Fig. X

- Bild Y- Om stocken vilar på stöd i bägge ändarna.

Såga förs 1/3 ned från överkanten, överkapning. Gör sedan den avslutande sågningen med underkapning den nedre 2/3 för att möta den första sågningen.

Fig. Y

FÖRSTA SÅGNING ÖVERKAPNING (1/3 DIAMETER) FÖR ATT UNDVIKA FLISNING

Fig. 1 1 2

ANDRA SÄGNING UNDERKAPNING (2/3 DIAMETER) FÖR ATT MÖTA FÖRSTA SÄGNINGEN (FÖR ATT UNDVIKA KLÄMNING)

- I en sluttning skall du alltid stå ovanför stocken. Vid "genomsågning", för att bibehålla fullständig kontroll bör sågtrycket minskas när slutet av sågningen utan att greppet minskas på motorsågens handtag. Låt inte kedjan komma i kontakt med marken. Efter att sågningen är klar, vänta på att sågkedjan stannar innan du flyttar motorsågen. Stoppa alltid motorn innan sågen flyttas mellan sågningarna.

VÅRD OCH UNDERHÅLL

Använd bara mild tvål och en fuktig trasa för att rengöra verktyget. Använd inga lösningsmedel för att rengöra plasthöljet på sågen. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

VIKTIGT: För att garantera SÄKERHETEN och PÅLITLIGHETEN skall reparationer, underhåll och justeringar utföras av ett DEWALT auktoriserat servicecenter som alltid använder identiska reservdelar.

Regelbundet underhåll ger verktyget en lång, effektiv livslängd för din motorsåg.

Kedja och svärd

Efter varje användning, ta bort kuggdrevslocket, svärdet och kedjan och rengör noga med en mjuk borste. Se till att smörjhålet på svärdet är fritt från skräp. Vid byte av en slö kedja mot en vass kedja är det en god praxis att flippa svärdet från undersida och uppåt.

Sågkedjeslipning (Bild R–T)

SEANPP: Vass kedja. Använd alltid skyddshandskar när och jandjan hanteras. Kedjan är vass och du kan skära dig även när den inte är i rörelse.

VARNING: Vass kedja i rörelse. För att förhindra oavsiktlig står, se till att batteriet är borttaget från verktyget innan någon av följande handlingar utförs. Om inte ovanstående rekommendationer följs kan det leda till allvarliga personskador.

nOTERa: Sågtänderna blir genast slöa om de kommer i kontakt med marken eller en spik under sågning.

För att få bästa möjliga prestanda från motorsågen är det viktigt att hålla sågtänderna på kedjan vassa. Följ dessa hjälpfulla tips för korrekt slipning av sågkedjan:

1. För bästa resultat, använd en 4,5 mm fil och en filhållare eller filstyrning för att vässa kedjan. Detta garanterar att du alltid få korrekt slipvinkel.
2. Placera filhållare plant på överplattan och djupmätaren på skäret.
3. Bild R- Håll korrekt filvinkellinje på 30° på överplattan 21 på filstyrningen parallellt med kedjan (fila i 60° från kedjan sett från sidan).
4. Vässa skären på ena sidan först. Fila från insidan på varje skär till utsidan. Vänd sedan på sågen och upprepa processen (2,3,4) för skären på den andra sidan av kedjan.

nOTERa: Använd en platt fil för att fila ovansidan av hyvlingständerna (del av kedjelänken framför skäret) så att de är ungefär 0,635 mm under spetsen på skäret såsom visas i bild s.

1. Bild T- Håll alla skärs längder lika.

2. Om det finns skador på kromytan på övre plattorna eller på sidoplattorna, fila så att sådana skador försvinner.

SEUPP: Efter filningen kommer skäret att vara vasst, var e n försiktigt under denna process.

nOTERa: Varje gång som kedjan slipas förlorar den något av den låga rekylkvaliteterna och extra försiktighet är nödvändig. Det rekommenderas att en kedja inte skall slipas mer än fyra gånger.

Tillbehör

WARNING: Användning av tillbehör som inte rekommenderas i denna manual kan vara farligt.

Utbyteskedja och svärd finns tillgängliga från ditt närmaste DeWALT auktoriserade servicecenter. Endast för användning med lågrekylsvärd och kedja.

- DCM585 kräver utbyteskedja # DWRC1600, serviceartikelnummer N500152. Utbytessvärd 40 cm, serviceartikelnummer N500117.

UNDERHÅLL

Ditt elverktyg från DEWALT har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

Laddaren och batteripaketet är inte servicebara.

Smörjning

Se Smörjning av kedja och svärd (Bild L)

Rengöring

WARNING: Blås bort smuts och damm från huvudkåpan norr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

WARNING: Använd aldrig lösningsmedel eller andra seljna kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Valfria tillbehör

WARNING: Eftersom andra tillbehör än de som erbjuds MWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

Rådfråga din återförsäljare för vidare information angående lämpliga tillbehör.

Att skydda miljön

Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssoporna.

Produkter och batterier innehåller material som

kan återvinnas och återanvändas vilket minskar behovet av rämaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på www.2helpU.com.

Laddningsbart Batteripaket

Det här långlivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Ladda ur batteripaketet fullständigt och ta sedan ut det ur produkten.
• Litiumjonbatteripaket celler är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batteripaketen kommer att återvinnas eller avyttras korrekt.

FELSÖKNING

Problem Lösning

Enheten startar inte. • Kontrollera batteriets installation.• Se till att batteriet ärordentligt laddat.• Kontrollera att låsknappen är heltintryckt innan huvudavtryckarenkläms in.
Enheten stängs avunder användning.	• Ladda batteriet.• Enheten tvingas. Start om ochanvänd mindre tryck.
Batteriet laddas inte. • Sätt i batteriet i laddaren tills denröda lampan lyser. Ladda upp till 8timmar om batteriet är helt tomt.• Anslut laddaren till ett fungerandeeluttag. SeViktiga anmärkningargällande laddningförytterligare detaljer.• Kontrollera eluttaget genom attansluta en apparat.• Kontrollera om uttaget är anslutettill en strömbrytare som stänger avströmmen när du släcker ljuset.• Flytta laddaren och apparaten tillen plats där temperaturen i denomgivande luften är över 4,5 °Celler under 40,5 °C.
Svärd/kedja överhettad.	• Se sektionenJustera kedjespänningen.• Se sektionenKedjesmörjning.
Kedjan lös. • Se sektionenJustera kedjespänningen.
Dålig sågkvalitet. • Se sektionenJustera kedjespänningen. nOTERa:Överdriven spänning leder tillonödigt slitaget och förkortningav livslängden hos svärdet ochkedjan. Smörj innan varje sågning.Se sektionenByta sågkedja.
Enheten körs medsågar inte.	• Kedjan kan vara installeradbaklänges. Se sektionen förinstallation och borttagningav kedja.
Enheten smörjer inte. • Fyll oljebehållaren.• Rengör svärdet, kedjehjuletoch locket. Se sektionenVårdoch underhåll.

36V ZİNCİRLİ TESTERE DCM585

Tebrikler!
