KULLANIM KILAVUZU DCM585 DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 172

Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Özellikleri

		DCM585
Voltaj V	DC	36
Akü tipi Li-Ion
Çubuk Uzunluğu cm 40
Maksimum Zincir Hızı (yüksüz) m/s 15
Maksimum Kesme Uzunluğu	cm 10
Yağ Kapasitesi	ml 115
Ağırlık (akü hariç)	kg 4,8

EN60745-2-13:2009+A1:2010'e göre tespit edilen toplam gürültü ve titreşim değerleri (üç yönün vektör toplamı):

L_PA (ses basinci düzeyi)	dB(A)	81
L_WA (akustik güç düzeyi)	dB(A)	101
K (akustik gücü belirsizliği)	dB(A)	3
Titreşim emisyon değeri a_h = Belirsizlik K =	m/s2	4
	m/s2	1,5

Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN60745'te sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Ön maruziyet değerlendirmesi için kullanılabilir.

UYARI: Beyan edilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtır. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılırsa veya bakımı kötü yapılırsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde artırabilir. Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Kullanıcıyı titreşim etkilerinden korumak için belirtilen ek güvenlik önlemlerini alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çalışma modellerini düzenleyin.

Akü		DCB496	DCB497
Akü tipi		Li-Ion	Li-Ion
Voltaj	V_DC	36	36
Kapasite	A_h	6,0	7,5
Ağırlık	kg	1,88	1,92

Şarj Cihazı DCB413
Şebeke gerilimi V	AC	220-240

Akü tipi 36 Li-lon

Akünün yaklaşık şarj süresi min 120 (6 Ah) 150 (7,5 Ah)

Ağırlık kg 0,82

Sigortalar

Avrupa 230V aletler 10 Amper, šebeke

AT Uygunluk Beyanatı

Makine Direktifi

36V Zincirli testere DCM585

DEWALT, Teknik Özellikleri bölümünde açıklanan bu ürünlerin aşağıda belirtilen yönergelere uygun olduğunu beyan eder: 2006/42/AT, EN60745-1:2009+A11:2010, EN60745-2-13:2009+A1:2010.

2000/14/EC, Annex V DEKRA Certification B.V., Utrechtsweg 310, 6802 ED Arnhem, The Netherlands

Onaylanmış Kuruluş ID No.: 0344

L_PA (ölçülen ses şiddeti) 81 dB(A)

Bu ürünler ayrıca 2014/30/EU ve 2011/65/EU Direktiflerine de uygundur. Daha ayrıntılı bilgi için, lütfen aşağıdaki adresten DEWALT ile temas kurun veya kılavuzun arka kapağına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

M. Rergel

Markus Rompel

Mühendislik Direktörü

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEKLIKE: Engellenmemesi halinde ölüm veya ciddi yarlanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UYA RI: Engellenmemesi halinde ölüm veya ciddi yuzanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DIKKAT: Engellenmemesi halinde önemsiz veya orta develi yaralanma ile sonuçlanabileceği potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elrik karpması riskini belirtir.

Yehun riskini belirtir.

Elektrikli El Aletleri İçin Genel Güvenlik Talimatları

UVARI: Bütün güvenlik uyarlarını ve talimatlarını mukaka okuyun. Bu talimatların herhangi birisine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma riskine neden olabilir.

BÜTÜN UYARI VE GÜVENLİKTALİMATLARINI İLERİDE BAKMAK ÜZERE SAKLAYIN

Uyanlarda yer alan «elektrikli alet» terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli aletinizi ifade etmektedir.

1) Çalışma alanının Güvenlığı

a) Çalışma alanını temiz ve aydınlık tutun. Kanışık ve karanlık alanılar kazaya davetiye çıkartır.
b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.
c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağılıcı şeyler kontrolü kaybetmenize neden olabilir.

2) Elektrik Güvenlığı

a) Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fis üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.
b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.
c) Elektrikli aletleri yağmura maruz bırakmayın veya islatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır.

d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.
e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

3) Kışisel Güvenlik

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.
b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır.
c) İstem dışı çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.
d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir.
e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.
f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.
g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.

4) Elektrikli Aletlerin Kullanımı ve Bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanım. Doğru elektrikli alet,

belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.

b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.
c) Herhangi bir ayarlama, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya aküyü aletten ayırın. Butür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.
d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır.
f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.

5) Şarjlı Aletlerin kullanımı ve bakımı

a) Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü tipine uygun bir şarj cihazı başka tipte bir aküyü şarj etmek için kullanıldığında yangın riski yaratabilir.
b) Elektrikli aletleri yalnızca özel olarak tanımlanmış akülerle kullanın. Başka akülerin kullanılması yaralanma ve yangın riskine yol açabilir.
c) Akü kullanımda değilken, ataç, bozuk para, anahtar, çivi, vida veya terminaller arasında kontağa neden olabilecek diğer küçük metal nesnelerden uzak tutulmalıdır. Akü terminallerinin birbirine kısa devre yapılması yanıklara veya yangına neden olabilir.
d) Uygun olmayan koşullarda, akü sıvı sızıntısı yapabilir; sıvıya temas etmekten kaçının. Kazara temas etmeniz halinde suyla yıkayın. Sıvı, gözlerinize temas ederse, ayrıca bir doktora başvurun. Aküden sıvı sizması tahriş veya yanıklara neden olabilir.

6) Servis

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DEWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.

İlave Zincirli Testere Güvenlik Uyarıları

: Zincirli testereler için ek güvenlik uyarıları.

• Zincirli testere çalışırken vücudunuzun tüm uzuvlarını testereden uzakta tutun. Zincirli testereyi çalıştırmadan önce testerenin herhangi bir şeye temas etmediğinden emin olun. Zincirli testereleri çalıştırırken bir anlık dikkatsizlik vücudunuz veya elbiselerinizin testereye takılmasına neden olabilir.
• Zincirli testereyi daima sağ el arka tutma yeri üzerinde ve sol el ise ön tutma yeri üzerinde olacak şekilde tutun. Zincirli testerenin bunun tersi bir el konumunda tutulması yaralanma riskini artırabilir ve kesinlikle yapılmamalıdır.
• Zincirli testere kendi görünmez kablosuna temas edebileceğinden, elektrikli aleti, yalnızca izolasyonlu tutma yerinden tutun. "iletken" bir kablo ile temas eden zincirli testere, elektrikli aletin metal parçalarını "iletken" hale getirerek kullanıcıda elektrik çarpmasına yol açabilir.
• Güvenlik gözlükleri ve kulak koruması kullanın. Baş, kollar, bacak ve ayaklar için ilave koruma ekipmanları önerilir. Uygun koruyucu kıyafetler uçuşan partiküller veya kazara zincirli testereyle temas edilmesi nedeniyle yaralanma riskini azaltır.
• Bir zincirli testereyi ağaç üzerinde çalıştırmayın. Bir zincirli testerenin ağaç üzerinde çalıştırılması yaralanmaya neden olabilir.
• Daima sağlam ve dengeli basın ve zincirli testereyi sabit, güvenli ve dengeli bir zemindeyken çalıştırın. Merdivenler gibi stabil olmayan veya kaygan yüzeyler dengeyi ve zincirli testere kontrolünü kaybetmeye neden olabilir.
• Gerilmiş bir dalı keserken, geri sıçramaya karşı dikkatli olun. Ahşap dokularındaki gerilim serbest kaldığında, yay yüklü parça operatöre çarpabilir ve/veya zincirli testerenin kontrolünün kaybedilmesine neden olabilir.
• Çalılık ve taze fidanları keserken son derece dikkatli olun. İnce malzeme zincirli testereyi kavrayabilir ve kırbaç etkisiyle çarpabilir veya dengenizi bozabilir.
• Zincirli testereyi daima ön tutma yerinden tutarak çalışmaz vaziyette ve vücudunuzdan uzakta taşıyın. Zincirli testereyi taşırken veya saklarken daima kılavuz çubuk kılıfını takın. Zincirli testerenin doğru taşınması hareketli zincirli testereye yanlışlıkla temas etme riskini azaltacaktır.
• Yağlama, zincir gerginliği ve aksesuar değiştirme talimatlarını izleyin. Yanlış gerilen veya yağlanan zincir kırılabilir ve geri tepme riskini artırabilir.
• Tutma saplarını kuru, temiz, yağsız ve gressiz tutun. Gresli, yağlı tutamaklar kaygandır ve kontrolü kaybetmenize neden olabilir.
• Sadece ahşap kesin. Zincirli testereyi tasarlandığı amaç dışında amaçlar için kullanmayın. Örneğin; zincirli testereyi plastik, duvar inşaat veya ahşap olmayan inşaat malzemelerini kesmek için kullanmayın. Zincirli testerenin öngörülenler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.

Geri Tepmenin Nedenleri ve Önlenmesi:

Geri tepme, kılavuz çubuğun burnunun veya ucunun bir nesneye değdiği veya ahşabın sıkışarak zincirli testerenin takılmasına neden olduğu durumlarda görülebilir.

Bazı durumlarda uç kısmın teması ani bir ters tepkiye neden olabilir ve kılavuz çubuk operatöre doğru yukarı ve geri tepebilir.

Zincirli testerenin, kılavuz çubuğun üst kısmında sıkışması, çubuğu hızlı bir şekilde operatöre doğru geri tepebilir.

Bu tepkilerden herhangi biri testerenin kontrolünü kaybetmenize ve ciddi yaralanmaya neden olabilir. Sadece testerenizde dahili olarak bulunan güvenlik düzeneklerine güvenmeyin. Zincirli testere kullanıcısı olarak, kesme işlerinizi kaza veya yaralanmaya karşı korumak için çeşitli önlemler alın.

Geri tepme, aletin yanlış kullanılmasından ve/veya hatalı kullanma prosedür veya şartlarından kaynaklanır ve aşağıda verilen uygun tedbirler alınarak önlenebilir:

• Baş parmaklar ve parmaklar zincirli testere tutamaklarını sağlam kavrayacak ve her iki eliniz testere üzerinde olacak bir şekilde tutun, gövdenizin pozisyonunu ve kolunuzu ayarlayarak tepme gücüne karşı tedbir alın. Geri tepme gücü, doğru önlemler alınırsa operatör tarafından kontrol edilebilir. Zincirli testereyi elinizden bırakmayın.
• Zorla uzanmaya çalışmayın ve omuz yüksekliği üstünde kesim yapmayın. Operatörün yardımı ucun yanlışlıkla temas etmesini önler ve beklenmeyen durumlarda zincirli testerenin daha iyi kontrolüne imkan tanır.
• Sadece üretici tarafından belirtilen yedek çubuk ve zincirler kullanın. Yanlış yedek çubuk ve zincirler, zincirin kırılmasına ve/veya geri tepmeye neden olabilir.
• Zincirli testere için üreticinin bileyleme ve bakım talimatlarına uyun. Derinlik göstergesi yüksekliğini azaltmak, geri tepme riskini artırır.

Geri Tepme Riskini En Aza İndirmek için Aşağıdaki Önlemler Alınmalıdır:

1. Tutma yerini sıkı kavrayın. Zincirli testereyi motor çalışırken her iki elinizle sıkıca kavrayarak tutun. Baş parmaklar ve parmaklar zincirli testere tutamaklarını sağlam kavrayacak şekilde tutun. Zincirli testere, çubuğun alt kenarında kesim yaparken ileri itilirken çubuğun üst kenarı boyunca kesim yaparken geri doğru itilir.
2. Uzanması zor yerlerde kullanmayın.
3. Daima sağlam ve dengeli basın.
4. Kılavuz çubuğun burnunun bir kütüğe, dala, yere veya diğer nesnelere temas etmesine izin vermeyin.
5. Omuz yüksekliği üstünde kesim yapmayın.
6. Düşük geri tepmeli zincir ve azaltılmış geri tepmeli kılavuz çubuklar gibi geri tepme riskini azaltan düzenekleri kullanın.
7. Yalnızca üretici tarafından belirtilen veya eşdeğeri yedek çubuklar ve zincirleri kullanın.

8. Hareketli zincirin kılavuz çubuğun ucunda herhangi bir nesneye temas etmesine izin vermeyin.

9. Çalışma alanında diğer ağaçlar, kayalar, çitler, ağaç kökleri vb. gibi engelleyici nesneler bulundurmayın. Belirli bir kütük veya dalı keserken zincirli testerenizin temo edebileceği herhangi br engeli kaldırın veya önleyin.

10. Zincirli testerenin keskin ve doğru gerginlikte kalmasını sağlayın. Gevşek veya körelmiş zincirler geri tepme riskini artırabilir. Gerginliği kesinlikle motor çalışırken değil daima motor durmuş ve fişi çekili şekilde düzenli aralıklarla kontrol edin.

11. Kesme işlemine sadece zincir tam hızla hareket ederken başlayın ve devam edin. Zincir daha düşük bir hızla hareket ederse geri tepme ihtimali büyük oranda artar.

12. Tek seferde sadece bir kütük kesin.

13. Önceden yapılmış bir kesim üzerinde yeniden kesim yaparken çok dikkatli olun. Destekli durdurucuları ahşaba yerleştirin ve kesme işlemine devam etmeden önce zincirin tam hız ulaşmasını sağlayın.

14. Daldırarak kesimler veya delik açarak kesimler yapmaya çalışmayın.

15. Bir kesimi kapatarak sıkışmaya neden olabilecek veya zincirin üzerine düşebilecek şekilde kayan kütükler veya diğer güçlere dikkat edin.

Geri Tepmeye Karşı Güvenlik Önlemleri

UVARI: Her ne kadar bu önlemler tehlikeli durumu men ortadan kaldırmasa da geri tepme tehlikesini azaltmak için testerenize aşağıdaki özellikler dahil edilmiştir. Bir zincirli testere kullanıcı olarak sadece güvenlik düzeneklerine güvenmeyin. Ciddi yaralanmaya neden olabilecek geri tepme ve diğer güçleri önlemek için bu kılavuzda belirtilen tüm güvenlik önlemleri, talimatları ve bakım önerilerine uyun.

• Geri tepme tehlike bölgesinin büyüklüğünü kılavuz çubuğun ucuyla sınırlandıracak şekilde ufak yarı çaplı bir uca sahip olarak tasarlanmış Azaltılmış Geri Tepmeli Kılavuz Çubuk. Azaltılmış geri tepmeli kılavuz çubuk, elektrikli zincirli testereler için geçerli güvenlik gereklilikleri uyarınca test edildiğinde geri tepme sayısı ve şiddetini belirgin düzeyde azaltan önlemlerden biridir.
• Düşük Geri Tepmeli Zincir geri tepme şiddetini başka yerlere yönelten ve ahşabin kademeli olarak kesiciye yöneltmeyi sağlayan hatları belirlenmiş bir derinlik ölçer ve siper bağlantısıyla tasarlanmıştır.
• Zincirli bir testereyi bir ağaç, merdiven, yapı iskelesi üzerinde veya düz olmayan zeminlerde çalıştırmayın.
• Kesme aletinin, gömülü elektrik kablolarına temas etmesine yol açabilecek durumlarda aleti izole edilmiş saplarından tutun. Elektrik akımı bulunan kablolarla temas halinde akım, aletin "iletken" metal parçaları üzerinden kullanıcıya "iletilerek" elektrik çarpmasına yol açacaktır.
• Kapasiteniz veya deneyiminizi aşan işlemleri yapmaya çalışmayın. Bu kılavuzda belirtilen tüm talimatları tam olarak okuyun ve anlayın.
• Zincirli testereyi çalıştırmadan önce testerenin herhangi bir nesneye temas etmediğinden emin olun.

TÜRkçE

• Bir zincirli testereyi tek elle çalıştırmayın! Tek elle çalıştırma operatör, yardımcılar veya yoldan geçenlerin ciddi yaralanmasına neden olabilir. Bir zincirli testere iki elle kullanım için tasarlanmıştır.
• Tutamakları kuru, temiz veya üzerinde yağ bulunmadan muhafaza edin.
• Motor üzerinde veya havalandırma deliklerinin dış kısmında kir, çöp veya ahşap parçaları bulunmasına izin vermeyin.
• Zincir testereyi ayarlamadan önce durdurmayın.
• Sarmaşık filizlerini ve/veya çalışlıktan ufak dalları kesmeyin.
• Zincir testereye ince malzemeler takılabileceği, testere size doğru hareket edeceği veya dengenizi kaybetmenize neden olacağı için küçük boyutlu çalışlık ve yeni fidanları keserken ekstra dikkat gösterin.

UYARI: Elektrikli zımparalama, kesme, taşlama, delme ve diğer imalat işlemlerinin ortaya çıkardığı bazı tozlar kansere, doğum hataları veya diğer üreme sorunlarına neden olduğu Kaliforniya Eyaleti tarafından ortaya koyulmuş kimyasallar içerir. Bu kimyasallardan bazıları:

• kurşun bazlı boyalardaki kurşun,
• tuğla ve çimentoda ve diğer duvar malzemelerinde bulunan kristalin silika ve
• kimyasal işleme tabi tutulmuş keresteden kaynaklanan arsenik ve krom.

Bunlara maruziyetinizden kaynaklanan risk, bu tip çalışmaları ne sıklıkla gerçekleştirdiğinize bağlı olarak değişir. Bu kimyasallara maruz kalmayı azaltmak için: iyi havalandırmalı yerlerde çalışın ve mikroskopik partikülleri sızdırmayacak şekilde özel tasarlanmış toz maskeleri gibi onaylı güvenlik ekipmanlarını kullanın.

- Elektrikli zımparalama, kesme, taşlama, delme ve diğer imalat işlemlerinin ortaya çıkardığı tozlarla uzun süreli temastan kaçının. Koruyucu giysiler giyin ve maruz kalan alanları sabun ve su ile yıkayın. Tozun ağız ve gözlerinize girmesine veya cildiniz üzerinde birikmesine izin vermek zararlı kimyasalların emilmesine neden olabilir.

UYARI: Bu aletin kullanımı ciddi ve kalıcı solunum sorunları veya yaralanmalara neden olabilecek toz üretip yayabilir.

Zincirli Testereyle İlgili İsimler ve Terimler

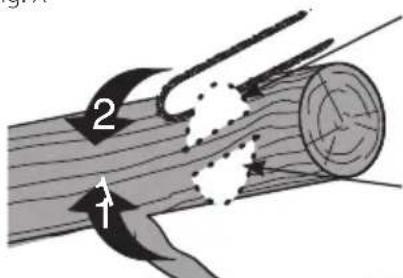

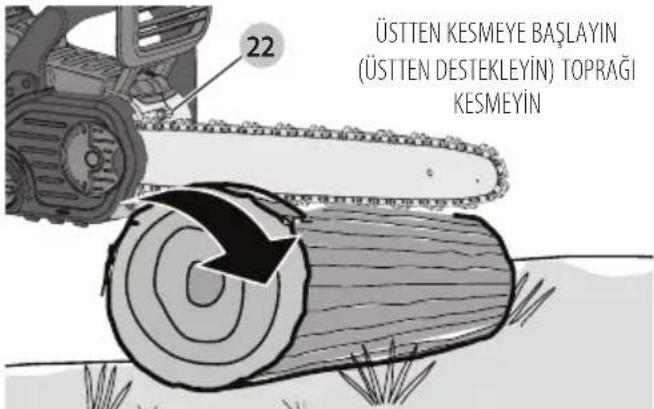

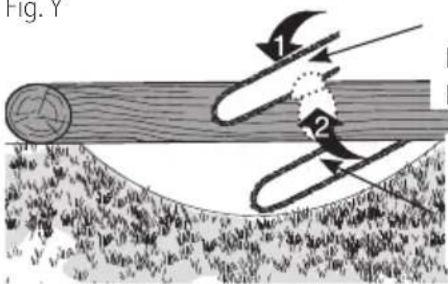

• Kütüklere ayırmak - Devrilmiş bir ağacı dik kesme veya uzunlamasına parçalarına ayırma işlemi.
• Motor Freni - Tetik serbest bırakıldığında zincirli testereyi durdurmak için kullanılan bir cihaz.
• Zincir Testere Güç Başlığı - Zincir ve kılavuz çubuk bulunmayan bir zincir testere.
• Tahrik Zinciri veya Zincir Dişlisi - Testere zincirini tahrikleyen dişli kısım.

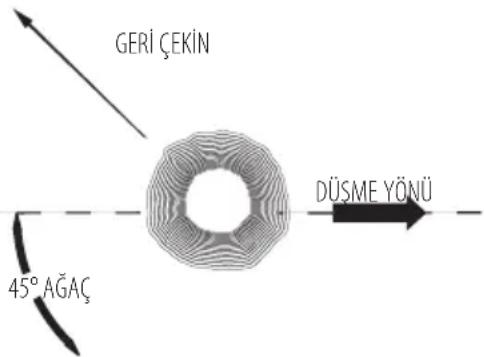

• Ağaç Devirmek - Bir ağacı kesip devirme işlemi.

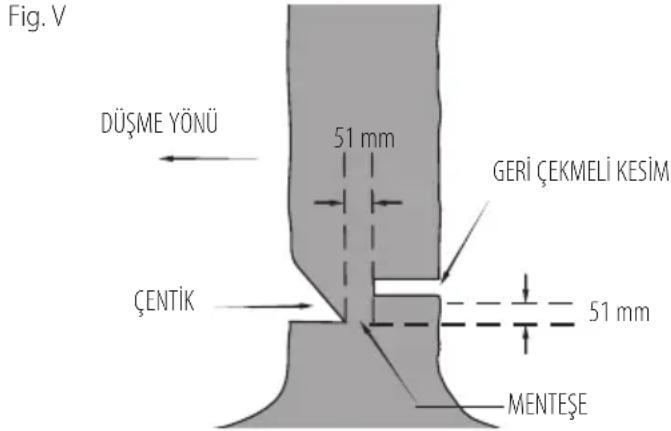

• Devirme Amaçlı Ters Kesim - Çentik açma amaçlı kesimde ağacın ters tarafından yapılan ve ağacı devirmeyi hedefleyen nihai kesim.

• Ön Tutma Yeri - Zincirli testerenin ön tarafından veya o kısma doğru yer alan destek kolu.

• Ön El Koruyucusu - Bir zincirli testerenin ön tutma yeri ve kılavuz çubuk arasında yer alan ve genelde ön tutma yerindeki el koyma yerine yakın bulunan bir yapısal bariyer.

• Kılavuz Çubuk - Zincirli testereyi destekleyen ve yönlendiren sert kızaklı bir yapı.
• Kılavuz Çubuk Kılıfı - Testere kullanılmadığında diş temasını önlemek için kılavuz çubuk üzerine takılmış olan mahfaza.
• Geri Tepme - Zincirli testerenin, kılavuz çubuğun üst kısmının burun bölümünde yer alan bir kütük veya dal gibi herhangi bir nesne ile temas ettiğinde veya ahşabın sıkışarak zincirli testerenin takılmasına neden olduğunda kılavuz çubuğun geriye veya ileriye veya her iki yönde hareket etmesi.
• Geri Tepme, Sıkışma - Ahşabın sıkışması ve hareketli testere zincirinin kılavuz çubuğun üst kısmı boyunca sıkışmasına neden olduğunda ortaya çıkan hızlı testere geri tepmesi.
• Geri Tepme, Dairesel - Zincirli testerenin, kılavuz çubuğun uç kısmında yer alan bir kütük veya dal gibi herhangi bir nesne ile temas ettiğinde veya ahşabın sıkışarak zincirli testerenin takılmasına neden olduğunda zincirli çubuğun geriye veya ileriye hızlı şekilde hareketi.
• Dal Kesme - Devrilmiş bir ağaçtaki dalların keserek temizlenmesi
• Düşük Geri Tepmeli Zincir - Geri tepme performans gereksinimlerini azaltan bir zincir. (testere zincirlerinin temsili bir örneğinde test edildiğinde.)
• Normal Kesme Konumu - Kütüklere ayırma ve devirme amaçlı kesimler yaparken kullanılan konumlar.
• Çentik Açma Amaçlı Alttan Oyma - Ağaçta ağacın devrilmesini sağlayan bir centik açma.
• Arka Tutma Yeri - Testerenin arka tarafından veya o kısma doğru yer alan destek kolu.
• Azaltılmış Geri Tepmeli Kılavuz Çubuk - Geri tepmeyi belirgin düzeyde azalttığı ortaya koyulan bir kılavuz çubuk.
• Yedek Testere Zinciri - Belirli etstere zincirleriyle test edildiğinde geri tepme performansını belirgin şekilde azaltan bir zincir.
• Testere Zinciri - Ahşap kesen, motor tarafından tahriklenen ve kılavuz çubuk tarafından desteklenen kesme dişlerine sahip bir zincir halkası.
• Destekli Durdurucu - Ağacı keserek devirmek veya kütüklere ayırma sırasında testerenin eksen üzerinde dönmesini sağlayan ve kesim sırasında pozisyonu koruyan destekler.
• Sviç - Çalıştırıldığında zincirli testerenin motoruna gelen elektrikli güç devresini tamamlayan veya durduran bir düzenek.
• Sviç Bağlantısı - Hareketi bir tetikten svice ileten mekanizma.
• Sviç Kilidi - Manüel olarak durdurulana kadar svicin istenmedik hareket etmesini önleyen hareketli bir durdurma mekanizması.

Kullanım Amacı

Kullandığınız DEWALT DCM585 Zincirli Testere budama işleri ve çapı 35 cm kütüklerin kesilmesi için idealdir.

Diğer Tehlikeler

Emniyet tedbirlerini düzenleyen yönetmeliğin uygulanmasına ve emniyet sağlayıcı aygıtların kullanılmasına rağmen, başka belirli risklerden kaçınılamaz. Bunlar:

• Duyma bozukluğu.
• Sıçrayan parçacıklardan kaynaklanan yaralanma riski.
• Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanık tehlikesi.
• Uzun süreli kullanımdan kaynaklanan yaralanma riski.

Elektrik Güvenliği

Elektrik motoru, sadece tek bir gerilim ile çalışacak şekilde ayarlanmıştır. Her zaman akü voltajının aletin üretim etiketinde belirlenmiş değerlere uyup uymadığını kontrol edin. Aynı zamanda şarj cihazınızın voltajının ana şebeke voltajınızla aynı olduğundan emin olun.

DEWALT şarj cihazınız EN60335 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur.

Güç kablosu hasarlıysa, DEWALT yetkili servisinden temin edilebilen özel olarak hazırlanmış bir kabloyla değiştirilmelidir.

Uzatma Kablolarının Kullanımı

Kesinlikle gerekli olmadıkça bir uzatma kablosu kullanılmamalıdır. Daima şarj cihazınızın elektrik girişine uygun (Teknik Özellikleri bölümüne bakın), onaylı bir uzatma kablosu kullanın. Minimum iletken boyutu 1 mm ^2 'dir; maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, kabloyu daima sonuna kadar açın.

BU TALİMATLARI SAKLAYIN

Şarj Cihazları

DEWALT şarj cihazlarının ayara ihtiyacı yoktur ve olabildiğince kolay çalıştırılmak üzere tasarlanmışlardır.

Tüm Akü Şarj Cihazları İçin Önemli Güvenlik Talimatları

BU TALİMATLARI SAKLAYIN: Bu kılavuz uyumlu şarj cihazları hakkında önemli güvenlik ve çalıştırma talimatları içerir (Teknik Özellikleri bölümüne bakın).

- Şarj cihazını kullanmadan önce şarj cihazının, akünün ve üründe kullanılan akünün üzerindeki talimatları ve uyarıcı işaretleri okuyun.

UVARI: Elektrik çarpması tehlikesi. Şarj cihazının içine şâncıçmasına izin vermeyin. Elektrik çarpmasına neden olabilir.

UVARI: Alet, 30mA akımı aşmayan akım kesici cihazla berüter kullanılmaya tavsiye edilir.

DIJKAT: Yanma tehlikesi. Yaralanma riskini azaltmak için yalnızca DEWALT şarj edilebilir akülerini şarj edin. Diğer akü tipleri patlayarak yaralanmanıza veya hasar meydana gelmesine yol açabilir.

DİRKAT: Çocuklar, cihazla oynamalarını önlemek a lityla kontrol altında tutulmalıdır.

İKAZ: Belirli koşullar altında, şarj cihazı güç kaynağına takılıyken, şarj içindeki açık şarj kontakları yabancı

maddeler tarafından kısa devre yapılabilir. Bunlarla sınırlı olmamak kaydıyla iletken nitelikteki çelik yünü, alüminyum folyo veya metal parçacık birikimi gibi yabancı maddeler şarj cihazının yuvalarından uzak tutulmalıdır. Yuvada akü yokken şarj cihazını daima güç kaynağından çıkarın. Şarj cihazının fişini temizlemeden önce çıkarın.

- Aküyü bu kılavuzdaki şarj cihazlarından başka cihazlarla şarj etmeye ÇALIŞMAYIN. Şarj cihazı ve akü özellikle birlikte çalışacak şekilde tasarlanmıştır.

- Bu şarj cihazları DEWALT şarj edilebilir akülerini şarj etmekten başka kullanımlar için tasarlanmamıştır. Başka kullanımlar yangın veya elektrik çarpmasına yol açabilir.

- Şarj cihazını yağmura veya kara maruz bırakmayın.

- Şarj cihazını fişten çıkarırken kablodan değil fişten tutarak çekin. Bu, elektrik fişine ve kablosuna hasar verilmesi riskini azaltır.

- Kablonun üzerine basılmayacak, ortalıkta gezinmeyecek veya başka şekilde hasara ve gerginliğe maruz kalmayacak şekilde yerleştirildiğinden emin olun.

- Kesinlikle gerekli olmadıkça uzatma kablosu kullanmayın. Yanlış uzatma kablosu kullanımı yangın veya elektrik çarpmasına neden olabilir.

- Şarj cihazının üzerine herhangi bir eşya koymayın veya şarj cihazını havalandırma deliklerini kapatıp aşırı iç sıcaklığa neden olabilecek yumuşak bir yüzeye yerleştirmeyin. Şarj cihazını herhangi bir ısı kaynağından uzaktaki bir yere koyun. Şarj cihazı muhafazanın üstündeki ve altındaki delikler aracılığıyla havalandırlır.

- Şarj cihazını hasarlı kordon veya fişle çalıştırmayın—bunları derhal değiştirin.

- Şarj cihazını sert bir darbe aldıysa, düştüyse veya herhangi bir şekilde hasar gördüyse çalıştırmayın. Yetkili bir servis merkezine götürün.

- Şarj cihazını sökmeyin; servis veya onarım gerektiğinde yetkili bir servis merkezine götürün. Yanlış yeniden takma elektrik çarpmasına veya yangına yol açabilir.

- Elektrik kablosu hasarlı ise, bir tehlike oluşmasını önlemek için üretici ya da yetkili Servis Merkezi tarafından değiştirilmelidir.

- Herhangi bir temizlik işlemi yapmadan önce şarj cihazının fişini prizden çekin. Bu, elektrik çarpması riskini azaltır. Aküyü çıkarmak bu riski azaltmaz.

- ASLA 2 şarj cihazını bir arada bağlamaya çalışmayın.

- Şarj cihazı standart 230 V ev elektrik gücüyle çalışmak üzere tasarlanmıştır. Başka herhangi bir voltaj ile kullanmayı denemeyin. Bu araba şarj cihazı için geçerli değildir.

Bir Bataryanın Şarj Edilmesi (Şek. [Fig.] B)

1. Bataryayı takmadan önce şarj cihazını uygun prize takın.
2. Bataryayı 7 şarj cihazına takın, bataryanın şarj cihazına tamamen oturduğundan emin olun. Devamlı yanıp sönen kırmızı (şarj) ışık, şarj işleminin başladığıını gösterir.
3. Şarjın tamamlandığı, kırmızı ışığın sürekli yanmasıyla belirtilir. Batarya tam olarak şarj edildikten sonra hemen kullanılabilir veya şarj cihazından bırakılabilir. Bataryayı şarj cihazından

çıkarmak için, bataryanın üzerindeki batarya bırakma düğmesine 15 basın.

NOT: Lityum iyon bataryalardan maksimum performans almak ve bataryaların kullanım ömrünü uzatmak için, ilk kullanım öncesinde tam olarak şarj edin.

Şarj Cihazının Çalışması

Bataryanın şarj durumu için aşağıdaki göstergelere bakın.

	Batarya Şarj Oluyor	— — — — —
	Batarya Şarj Oldu	—
	Sıcak/Soğuk Paket Gecikmesi	— • — • — •
	Paket veya şarj cihazında sorun	• • • • • • • • • •

Bu şarj cihazı oluşabilecek belirli sorunları tespit etmek için tasarlanmıştır. Sorunlar, hızlı bir şekilde yanıp sönen kırmızı ışıkla belirtilir. Eğer bu durum meydana gelirse bataryayı şarj cihazından çıkartıp tekrar takın. Sorun devam ederse şarj cihazının doğru şekilde çalışıp çalışmadığını belirlemek için farklı bir batarya deneyin. Yeni batarya doğru şekilde şarj oluyorsa orijinal batarya arızalıdır ve geri dönüşüm için bir servis merkezine veya diğer bir toplama yerine geri gönderilmelidir. Yeni batarya da orijinal bataryada olduğu gibi aynı sorunu belirtiyorsa şarj cihazı ve bataryayı test için bir yetkili servis merkezine götürün.

Uyumlu şarj cihazı arızalı bir aküyü şarj etmeyecektir. Şarj cihazı,isiği geri çevirerek veya paket ya da şarj sorunu yanıp sönme şablonunu görüntüleyerek akünün arızalı olduğunu gösterecektir.

NOT: Bu aynı zamanda şarj cihazının arızalı olduğu anlamına da gelebilir.

Şarj cihazı bir sorun gösteriyorsa, şarj cihazını ve akü takımını test edilmek üzere yetkili bir servis merkezine gönderin.

Sıcak/Soğuk Paket Gecikmesi

Şarj aleti çok sıcak veya çok soğuk bir batarya tespit ettiğinde, otomatik olarak Sıcak/Soğuk Gecikmesini başlatarak batarya uygun sıcaklığa gelene kadar şarji durdurur. Şarj aleti sonrasında otomatik olarak şarj moduna geçer. Bu özellik maksimum batarya ömrünü garanti eder.

Soğuk bir batarya sıcak bir bataryaya göre daha yavaş bir hızla şarj olacaktır. Akü takımı tüm şarj döngüsü boyunca daha yavaş bir hızda şarj olacaktır ve akü ısındığında bile maksimum şarj oranına geri dönmeyecektir.

Elektronik Koruma Sistemi

XR Li-Ion cihazları aşırı yük, aşırı ısınma veya tamamen boşalmadan koruyacak bir Elektronik Koruma Sistemi ile birlikte tasarlanmıştır.

Elektronik Koruma Sistemi devreye girerse alet otomatik olarak kapatılacaktır. Bu durum gerçekleşirse lityum iyon aküyü tamamen şarj olana dek bir şarj cihazının üzerine koyun.

Şarj Cihazı Temizlik Talimatları

UVARI: Elektrik çarpması tehlikesi. Temizlik inde AC çıkışı bağlantısını kesin. Şarj cihazının dış yüzeyindeki kır ve yağ bir bez parçası yada metal

olmayan bir fırça kullanılarak çıkarılabilir. Su veya temizlik solüsyonları kullanmayın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

Akü

Tüm Aküler İçin Önemli Güvenlik Talimatları

Yedek aküleri sipariş ederken, katalog numarasını ve voltajı eklediğinizden emin olun.

Akü, kutudan şarji dolu olarak çıkmaz. Aküyü ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını dikkatlice okuyun. Daha sonra belirtilen şarj işlemlerini uygulayın.

TÜM TALİMATLARI OKUYUN

• Aküyü yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda şarj etmeyin veya kullanmayın. Aküyü şarj cihazına takmak veya cihazdan çıkarmak toz veya dumanları tutuşturabilir.
• Aküyü şarj cihazının içine doğru zorlamayın. Akü kırılarak ciddi kişisel yaralanmaya neden olabileceğinden akünün üzerinde hiçbir şekilde uyumsuz bir şarj cihazına uydurmak için değişiklik yapmayın.
• Aküleri yalnızca DEWALT şarj cihazlarında şarj edin.
• Su veya diğer sıvıları sıçratmayın veya bunlara DALDIRMAYIN.
• Aleti ve aküyyü sıcaklığın 40 °C'ye (104°F) ulaştığı veya bu sıcaklığı açtığı yerlerde (yazın dış barakalar veya metal binalar gibi) depolamayın veya kullanmayın.
• Önemli ölçüde hasarlı veya tamamen eskimiş olsa bile aküyü ateşe atmayın. Akü ateşe atılırsa patlayabilir. Lityum iyon aküler yanınca zehirli buharlar ve materyaller açığa çıkar.
• Akü içeriği cildinizle temas ederse, etkilenen alanı derhal yumuşak bir sabun ve suyla yıkayın. Akü sıvısı gözlerinize bulaşırsa, gözünüzü açık tutarak 15 dakika boyunca veya tahriş hissi geçene kadar suyla yıkayın. Tıbbi yardım gerekirse, akü elektroliti sıvı organik karbonatlar ve lityum tuzları karışımından oluşmaktadır.
• Açılan akü hücrelerinin içeriği solunum yolunu tahriş edebilir. Ortama temiz hava girmesini sağlayın. Belirtiler geçmezse tıbbi yardım alın.

UYARI: Yanık tehlikesi. Akü sıvısı kıvılcıma veya ateşe kalırsa yanıcı olabilir.

UYARI: Aküyü hiçbir nedenle asla açmayın. Akünün mühafazası çatlarsa veya hasar görürse, şarj cihazına takmayın. Aküyü çarpmayın, düşürmeyin veya pakete hasar vermeyin. Sert bir darbe almış, düşmüş, çiğnenmiş veya herhangi bir şekilde hasar görmüş (örn. çiviyle delinmiş, çekiçle vurulmuş veya üzerine basılmış) bir aküyü veya şarj cihazını kullanmayın. Elektrik çarpmasına yol açabilir. Hasarlı aküler geri dönüşüm için servis merkezine gönderilmelidir.

UARI: Yangın tehlikesi. Bataryayı metal nesnelerin batıya terminallerine değmeyecekleri şekilde saklayın veya taşıyın. Örneğin, bataryayı içerisinde

gevşek çiviler, vidalar, anahtarlar vb. bulunan kayışlı taşıyıcı, cep, alet kutuları, ürün kiti kutuları, çekmece vb. içerisinde koymayın.

DIŞKAT: Aleti kullanmadığınız zaman, devrilme veya azine tehlikesine yol açmayacağı dengeli bir yüzeye yan tarafından üzerine yerleştirin. Büyük akülere sahip bazı aletler akünün üzerinde dik durabilir, ancak bunlar kolayca devrilebilir

Nakliyat

UYARI: Yangın tehlikesi. Batarya nakliyatında, batıya kutuplarının istemsiz şekilde iletken maddelerle temas ederek yangına sebep vermesi ihtimali vardır. Batarya nakliyatı yaparken, batıya kutuplarının iyi korunduğundan ve kutuplarla temas edip kısa devreye sebep olabilecek maddelerden iyi şekilde izole edildiğinden emin olun.

DEWALT bataryalar, Tehlikeli Maddelerin Nakliyesi Hakkında BM Tavsiyeleri; Uluslararası Hava Taşımacılığı Birliği (IATA) Tehlikeli Madde Düzenlemeleri, Uluslararası Deniz Taşımacılığı Tehlikeli Madde (IMDG) Düzenlemeleri ve Uluslararası Karayoluyla Tehlikeli madde Taşıma Konulu Avrupa Anlaşması içeriklerinde belirtilen sektörel ve hukuki standartların tüm düzenlemeleriyle uyumludur. Lityum-iyon bataryalar, Tehlikeli Madde Taşımacılığı Kılavuzu Testleri ve Kriterleri Hakkındaki BM Tavsiyelerinin 38,3. bölümüne kadar test edilmiştir.

Çoğu durumda bir DEWALT bataryanın nakliyesinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılması beklenir. Genelde sadece 100 Watt Saat (Wh) üzeri bir enerji değerine sahip bir lityum iyon bataryayı içeren taşıma işlemlerinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılarak yapılması gerekmektedir. Tüm lityum iyon bataryalarda ambalajın üzerinde Watt Saati değeri mevcuttur. Buna ilave olarak, düzenlemedeki karışıklıklar nedeniyle, DEWALT lityum iyon bataryaların Watt Saati değeri göz önünde bulundurulmaksızın havayolu kargosuyla tek başına taşınmasını önermez. Bataryası bulunan aletlerin (kombo setler) havayoluyla nakliyesi ancak bataryanın sahip olduğu Watt Saati değerinin 100 Watt Saatinden yüksek olmaması şartıyla yapılabilir.

Nakliyat kapsam dışında da kalsa, tamamen düzenlenmiş de olsa, paketleme, etiketleme ve belgeleme gereklilikleri hakkındaki son düzenlemeleri takip etmek nakliyatçıların sorumluluğudur.

Kılavuzun bu bölümünde bulunan bilgiler iyi niyetle yazılmıştır ve kılavuzun hazırlandığı tarih itibariyla doğru olduğuna inanılmaktadır. Fakat, sözlü veya zımnen hiçbir garanti verilmemektedir. Gerçekleştirdiği işlemlerin geçerli düzenlemelerle uyumlu olduğundan emin olmak alıcının sorumluluğundadır.

Saklama Önerileri

1. En iyi saklama ortamı serin ve kuru, doğrudan güneş ışığı almayan, aşırı sıcak ve soğuk olmayan yerlerdir. En uygun akü performansı ve ömrü için kullanımda değilken aküleri oda sıcaklığında saklayın.

2. Uzun süreli saklama için, en iyi sonuç için şarj cihazından uzak serin, kuru bir yerde tamamen dolu bir akü saklamak için tavsiye edilir.

nOT: Aküler tamamen şarj boşalmış halinde saklanmamalıdır. Akünün kullanılmadan önce yeniden şarj edilmesi gerekir.

Şarj Cihazı ve Akü Üzerindeki Etiketler

Bu kılavuzda kullanılan sembollere ilave olarak, şarj cihazı ve akü üzerinde bulunan etiketler aşağıdaki sembolleri belirtmektedir:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Şarj süresi için Teknik Özellikleri bölümüne bakın.

İletken nesnelerle temas etmeyin.

Hasarlı aküleri şarj etmeyin.

Suya maruz bırakmayın.

Hasarlı kabloların hemen değiştirilmesini sağlayın.

Sadece 4 °C ve 40 °C arasında şarj edin.

Yalnızca kapalı alanda kullanım icindir.

Aküleri cevremize gerekli ozeni gostererek atın.

DEWALT aküler, yalnızca onlar için tasarlanmış olan DEWALT şarj cihazlarında şarj edin. DEWALT aküleri haricindeki akülerin DEWALT şarj cihazlarıyla şarj edilmesi patlamalarına veya diğer tehlikeli durumların ortaya çıkmasına sebep olabilir.

Aküyüateşe atmayın.

Akü tipi

DCM585 36 volt akülerle çalışır.

Bu bataryalar kullanılmalıdır: DCB496, DCB497. Daha fazla bilgi için Teknik Veriler bölümüne bakın.

Ambalaj İçeriği

Ambalaj, aşağıdaki parçaları içermektedir:

1 Zincirli testere

1 Testere kılıfi

1 Çubuk 40 cm

1 Zincir 40 cm

1 Kullanım kılavuzu

BATARYA VEYA ŞARJ ALETİ İÇERMEZ

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.
• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Alet Üzerindeki Etiketler

Alet üzerinde, aşağıdaki uyarı sembolleri bulunmaktadır:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Kulaklık takın.

Koruyucu gözlük takın.

Yağmurda bırakmayın.

Uca temas edilmesi kılavuz çubuğun yukarı ve geri hareket etmesine ve sonucunda ciddi yaralanmaya neden olabilir.

Kılavuz çubuk ucunun herhangi bir nesneye teması engellenmelidir.

Testere zincirinin dairesel dönüş yönü.

Zincirli testereyi çalıştırırken daima iki elle tutarak kullanın.

Aleti kapatın. Alette herhangi bir bakımda bulunmadan önce aletin bataryasını çıkartın.

Yönetmelik 2000/14/EC garanti edilen ses şiddeti.

Tarih Kodu Konumu

İmalat yılıni da içeren Tarih Kodu gövdeye basılıdır. Örnek:

2016 XX XX

İmalat Yılı

Açıklama (Şek. A)

UVARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

1 Değişken hız tetik düğmesi
2 Kilitleme kolu
3 Zincir freni / ön el koruyucusu
4 Kilavuz çubuk
5 Testere zinciri
6 Zincir kılıfı
7 Batarya
8 Çubuk ayarı kilitleme düğmesi
9 Zincir gerginliği ayarlama düğmesi

10 Yağ seviyesi göstergesi
11 Kilavuz çubuk kılıfi
12 Arka tutamak
13 Ön tutamak
14 Batarya yuvası
15 Batarya çıkarma düğmesi
16 Yağ kapağı (görünmüyor)

Kullanım Amacı

Zincirli testereniz, profesyonel kesme uygulamaları için tasarlanmıştır.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda kULLanMaYIn.

Bu zincirli testere profesyonel amaçlı bir elektrikli alettir.

Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

- Bu ürün fiziksel ve zihinsel kapasitesinin yanı sıra algılama gücü azalmış olan veya yeterince deneyim ve bilgisi bulunmayan kişiler (çocuklar dahil) tarafından kullanılmak üzere üretilmemiştir. Bu tür kişiler ürünü ancak güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatların verilmesi veya sürekli kontrol altında tutulması durumunda kullanabilir. Çocuklar, bu ürün ile kontrol altında tutulmalıdır.

MONTAJ VE AYARLAMALAR

UYARI: Ciddi yaralanma riskini azaltmak için kettungi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

U? RI: Yalnızca DEWALT akü ve şarj cihazlarını kullanın.

Alete Akü Takma Ve Çıkartma (Şek. C–E)

nOT: Akünün 7 tamamen şarjlı olduğundan emin olun.

Aküyü Aletin Takma

1. Bataryayı 7 aletin içindeki raylara hizalayın (Şek. C).
2. Batarya tam olarak yerine oturana kadar aleti sürgüyle kaydırın ve kilit tırnağının yerine yerleşme sesini duyduğunuzdan emin olun.

Aküyü Aletten çıkarma

1. Serbest bırakma düğmesine 15 basın ve bataryayı sıkıca çekerek aletin tutma kolundan çıkarın (Şek. D).
2. Aküyü bu kılavuzun şarj cihazı kısmında açıklandığı gibi şarj cihazına takın.

Akü Şarj Seviyesi Göstergesi (Şek. E)

Bazı DEWALT aküler, aküde kalan şarj seviyesini gösteren üç yeşil LED ışından oluşan bir şarj seviyesi göstergesini içerir.

Şarj seviyesi göstergesini çalıştırmak için gösterge düğmesine 17 basın ve basılı tutun. Üç yeşil LED ışığının bir kombinasyonu kalan şarj seviyesini gösterecek şekilde yanacaktır. Aküdeki şarj

seviyesi kullanılabilir limitin altındayken, gösterge yanmaz ve akünün şarj edilmesi gerekir.

nOT: Bu gösterge sadece aküda kalan şarj seviyesini gösterir. Bu alet işlevini göstermez; ürün parçaları, sıcaklık ve son kullanıcı uygulamaya göre değişime tabidir.

MONTAJ

Kılavuz Çubuk ve Testere Zincirinin Takılması (Şek. A, F-H, K)

DIKKAT: Keskin zincir. Zinciri tutarken daima ellerinize kılıçucu eldiven takın. Zincir keskindir ve çalışırken temas edildiğinde kesiklere neden olabilir.

UYARI: Keskin ve hareketli zincir. Aşağıdaki işlemleri yapılmadan önce kazara harekete geçmesini önlemek için bataryanın çıkartılmasını sağlayın. Buna uyulmaması ciddi yaralanmaya yol açabilir.

Testere zinciri 5 ve kılavuz çubuk 4 karton içerisinde bağımsız paketlenir. Önce zincir çubuğa takılmalı ve sonrasında her ikisi aletin gövdesine takılmalıdır.

• Testereyi düz ve sert bir yüzeye yerleştirin.
• Zincir kılıfını 6 çıkartmak için Şekil F'de gösterildiği gibi kilitleme kolunu yukarı çevirin ve kilitleme düğmesini 8 ayarlayan çubuğu döndürün.
• Koruyucu eldivenler takılı olarak testere zincirini 5 kavrayın ve dişlerin doğru yöne baktığından emin olarak kılavuz çubuk 4 etrafina sarın (Şek. K)
• Zincirin tüm kılavuz çubuk etrafındaki yuvada doğru şekilde ayarlandığından emin olun.

- Testere zincirini zincir kılıfı 18 etrafına koyun. Kılavuz üzerindeki yuvayı zincir gerginliği ayarlama pimi 20 ve civatayla 19 Şekil G'de gösterildiği gibi aletin tabanında tutarak hizalayın.

- Takıldıktan sonra çubuğu hareketsiz tutun ve zincir kılıfını 6 değiştirin. Kapak üzerindeki aletsiz gerginlik ayarlama düzeneği civata deliğinin ana yuvadaki civatayla 19 aynı hizada olduğundan emin olun. Kilitleme kolunu yukarı kaldırın ve çubuğu, kilitleme düğmesini 8 saat yönünde tık sesi gelene kadar çevirin ve testere zincirinin düzgün şekilde gerginleştirilebilmesi için, düğmeyi bir tam tur gevşetin.

- Şekil Hıde gösterildiği gibi gerginliği arttırmak için zincir germe düğmesini 9 saat yönünde döndürün. Testere zincirinin 5 kılavuz çubuğun 4 etrafında rahatça oturduğundan emin olun. Çubuk ayarlama kilit düğmesini tıklama sesi duyulana kadar sıkın. Üç adet arka arkaya tıklama sesi duyulduktan sonra çubuk güvenlidir. Daha fazla sıkmak gerekmez.

Zincir Gerginliğinin Ayarlanması (Şek. A, I)

DIKKAT: Keskin zincir. Zinciri tutarken daima ellerinize lucu eldiven takın. Zincir keskindir ve çalışırken temas edildiğinde kesiklere neden olabilir.

UYARI: Keskin ve hareketli zincir. Aşağıdaki işlemleri yı padan önce kazara harekete geçmesini önlemek için bataryanın çıkartılmasını sağlayın. Buna uyulmaması ciddi yaralanmaya yol açabilir.

• Testere düz, dengeli bir yüzeye sahipken, testere zinciri 5 gerginliğini kontrol edin. Gerginlik, zincir, Şekil l'de gösterildiği gibi, işaret parmağından ve başparmağından hafif kuvvetle kılavuz çubuğa 4 3 mm uzaklıkta çekildikten sonra geri takıldığında doğrudur. Şekil l'de gösterildiği gibi kılavuz çubuğu ile alttaki zincir arasında hiçbir "sarkma" olmamalıdır.
• Testere zincirinin gerginliğini ayarlamak için kilitleme tırnağını yukarı doğru çevirin ve çubuğu, kilitleme düğmesini 8 saat yönünün tersine bir tur çevirin. Zincir germe düğmesini 9 yukarıda belirtildiği gibi zincir gerginliği doğru olana kadar saat yönünde döndürün.
• Bu durum aşırı aşınmaya neden olacağı, çubuk ve zincirin ömrünü azaltacağı için zinciri fazla gergin bırakmayın.
• Zincir gerginliği doğru olduğunda, çubuk ayarı kilitleme düğmesini sağlam şekilde sıkın.

nOT: Çubuk ayarı kilitleme düğmesinin bir mandal sıkma sistemi vardır. Üç adet arka arkaya tıklama sesi duyulduktan sonra zincir kılıfı güvenlidir. Daha fazla sıkmak gerekmez.

- Zincir yenişe, yeni zincirler yavaşça gerildiği için kullanımdaki ilk 2 saat boyunca gerginliği (bataryayı çıkardıktan sonra) sık sık kontrol edin.

Testere Bıçağının Değiştirilmesi (Şek. A, K)

DIŞKAT: Keskin zincir. Zinciri tutarken daima ellerinize korzyucu eldiven takın. Zincir keskindir ve çalışırken temas edildiğinde kesiklere neden olabilir.

UVARI: Keskin ve hareketli zincir. Aşağıdaki işlemleri yapılmadan önce kazara harekete geçmesini önlemek için bataryanın çıkartılmasını sağlayın. Buna uyulmaması ciddi yaralanmaya yol açabilir.

- Kilitleme tırnağını yukarı doğru çevirin ve çubuğu, kilitleme düğmesini 8 saat yönünün tersine bir tur çevirin.

- Zincir kılıfını 6 Kılavuz Çubuk ve Testere Zincirinin Takılması bölümünde açıklandığı gibi çıkartın.

- Aşınmış testere zincirini 5 kılavuz çubuğun 4 yuvasından çıkarın.

- Zincir üzerindeki oku, Şekil K'da gösterilen dişli kapağı 6 üzerindeki grafikle eşleştirerek ve testere dişlerinin doğru yönde olduğundan emin olarak yeni zinciri kılavuz çubuğun yuvasına yerleştirin.

- Kılavuz Çubuk ve Testere Zincirinin Takılması bölümündeki talimatları takip edin.

Yedek zincir ve çubuk, size en yakın DEWALT servis merkezinden edinilebilir.

- DCM585 ürününde # DWRC1600, servis parça numarası N500152 olan yedek zincir kullanılması gerekir. Yedek 40 cm pala, servis parça numarası N500117.

Testere Zinciri ve Kılavuz Çubuğun Yağlanması (Şek. L)

Otomatik Yağlama Sistemi

Bu zincirli testere, zinciri ve kılavuz çubuğu sürekli yağlamayı sağlayan otomatik yağlama sistemi ile donatılmıştır. Yağ seviyesi göstergesi 10 zincir testeredeki yağ seviyesini gösterir. Yağ

seviyesi çeyrek seviyeden azsa, bataryayı zincirli testereden çıkarın ve doğru miktarda yağ doldurun. Kesme işlemi bittiğinde yağ haznesini daima boşaltın.

NOT: Doğru zincir ve çubuk yağlaması için yüksek kaliteli bir çubuk ve zincir yağı kullanın. Geçici bir çözüm olarak, deterjan içermeyen bir SAE30 ağırlıkta motor yağı kullanılabilir. Ağaç budama yaparken, bitkisel bazlı bir çubuk ve zincir yağı kullanılması önerilir. Mineral yağ tavsiye edilmez çünkü ağaçlara zarar verebilir. Atık yağları veya çok kalın yağ kullanmayın. Bunlar zincirli testerenize zarar verebilir.

Yağ Haznesinin Doldurulması

• Kilit kolunu aşağı indirin ve saat yönünün tersine dörtte bir tur çevirerek yağ kapağını 16 çıkartın. Tavsiye edilen çubuk ve zincir yağıyla, yağ seviyesi seviye göstergesinin 10 üst kısmına gelene kadar hazneyi doldurun.
• Yağ kapağını yeniden takın ve saat yönünde çeyrek tur döndürün. Kilitleme kolunu kilitli konuma getirin.
• Zincir testeresini periyodik olarak kapalı konuma getirin, çubuk ve zincirin yağlı olduğundan emin olmak için yağ seviyesi göstergesini kontrol edin.

Testerenin Taşınması (Şek. A, M)

• Testereyi taşırken bataryayı daima aletten çıkarın ve kılavuz çubuğu 4 kılıfla 11 (Şek. M) kapatın.
• Zincir frenini / ön el koruyucusunu 3 ileri iterek zincir frenini takın.

KULLANMA

Kullanma Talimatları

UVARI: Güvenlik talimatlarına ve geçerli yönetmeliklere darında uyun.
UYARI: Ciddi yaralanma riskini azaltmak için kelerangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Uygun El Pozisyonu (Şek. A, J)

UVARI: Ciddi yaralanma riskini azaltmak için, DAIMA şalıme gösterilen uygun el pozisyonunu kullanın.

UVARI: Ciddi yaralanma riskini azaltmak için, ani tepki iktraline karşı aleti DAİMA sıkıca tutun.

Doğru el pozisyonu sol el ön kol üzerinde 13, sağ el ana kol 12 üzerinde olacak şekildedir.

Zincirli Testerenin Çalıştırılması (Şek. A, N-0)

UYARI: Tüm talimatları okuyun ve anlayın. Aşağıda İleşenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi kişisel yaralanmalara neden olabilir.

- Ciddi yaralanma veya ölümle sonuçlanabilecek Geri Tepmeye Karşı Koruma Sağlayın. Geri tepme riskini azaltmak için bkz. Önemli Güvenlik Talimatları Geri Tepmeye Karşı Koruma Sağlayın.

• Ulaşmakta zorlandığınız yerlerde kullanmayın. Göğüs yüksekliğinin üstünde kesim yapmayın. Durduğunuz yerin sağlam olduğundan emin olun. Ayakları birbirinden uzak tutun. Ağırlığınızı iki ayağınıza eşit olarak dağıtım.
• Vücudunuzun kılavuz çubuğunun sol tarafından olacak şekilde, sol elinizle ön tutamağı 13 ve sağ elinizle sağ tutamağı 12 tutun.
• Zincir testeresini ön kol koruyucu / zincir freni 3 ile tutmayın. Sol kolun dirseğini, sol kol geri tepmeye dayanacak şekilde kenetlenmiş tutun.

UVARI: Hiçbir zaman çapraz şekilde (sol el arka tutamak ve sağ el ön tutamak üzerinde) tutmayın.

UVARI: Zincirli testereyi çalıştırırken vücudunuzun hangi bir parçasının kılavuz çubukla 4 aynı doğrultuda olmasına kesinlikle izin vermeyin.

• Ağaç üzerinde, herhangi bir uygunsuz konumda, merdiven veya diğer dengesiz yüzeylerde hiçbir zaman çalışmayın. Ciddi yaralanmaya neden olacak şekilde testere kontrolünü kaybedebilirsiniz.
• Tüm kesim süresi boyunca zincir testeresini tam hızda tutun.
• Bırakın testere sizin için kesim yapsın. Sadece hafif basınç uygulayın. Kesim bittiğinde zincirli testereye basınç uygulamayın.

UVARI: Kullanılmadığı zaman daima zincir frenini ve bataryayı çıkartın.

Açma / Kapama Düğmesi

Her zaman ayakta dengeli durun ve zincir testereyi başparmak ve parmaklarla her iki tutma yerini kavrayarak iki elinizle sıkıca tutun.

Bu alet değişken hızlı bir tetik düğmesi ile donatılmıştır. Üniteyi açmak için, zincir freninin takılı olmadığından emin olun. Kilitleme kolunu 2 Şekil N'de gösterildiği gibi aşağı bastırın ve tetik düğmesine 1 basın. Ünite çalışmaya başladıktan sonra kilitleme kolunu serbest bırakabilirsiniz. Tetiğe ne kadar çok basarsanız, alet o kadar hızlı çalışır.

Ünitenin çalışmayı sürdürmesi için tetiğe basmaya devam etmelisiniz. Üniteyi kapatmak için ise, tetik düğmesini serbest bırakın.

NOT: Bir kesim yapılırken çok fazla kuvvet uygulanırsa testere durur. Testereyi yeniden çalıştırmak için, testere yeniden çalışmadan önce kilitleme kolunu 2 ve tetik düğmesini 1 bırakmanız gerekir. Bu sefer, kesiminize daha az kuvvetle başlayın. Testerenin kendi hızında kesim yapmasına izin verin.

UVARI: Kesinlikle bir düğmeyi AÇIK konumda kürlemeyi denemeyin.

Zincir Freninin Ayarlanması

Zincir testereniz, geri tepme durumunda zinciri hızlı bir şekilde durduracak bir motor zinciri fren sistemi ile donatılmıştır.

• Bataryayı aletten çıkartın.

• Zincir frenini devreye sokmak için, zincir frenini / ön el koruyucusunu 3 yerine oturuncaya kadar ileri itin.

• Zincir frenini / ön kol koruyucuyu 3 Şekil O'da gösterildiği gibi "ayar" konumuna doğru ön tutma yerine 13 çekin.

• Alet artık kullanıma hazırlır.

NOT: Geri tepme durumunda, sol eliniz ön koruyucu ile temas ederek onu iş parçasına doğru iter. Bu hareket aleti durdurur.

Zincir Freninin Test Edilmesi

Zincir frenini, her kullanımdan önce doğru biçimde çalıştığından emin olmak üzere test edin.

• Aleti düz ve sert bir yüzeye koyun. Testere zincirinin 5 zeminden yeterli mesafede olduğundan emin olun.
• Zincirli testereyi her iki elinizle sıkıca tutun ve çalıştırın.
• Sol elinizi elinizin arka kısmı Zincir freni / ön el korumasıyla 3 temas edecek şekilde ön tutma yerinin etrafında 13 döndürün ve onu ileriye, iş parçasına doğru itin. Bu hareketle testere zinciri derhal durmalıdır.

NOT: Testere derhal durmazsa, aleti kullanmayı bırakın ve en yakınınızdaki bir DEWALT servis merkezine götürün.

UVARI: Kesim işleminden önce zincir frenini ayadığınızdan emin olun.

Ortak Kesim Teknikleri (Şek. A, P, Q, U, V, W) Ağaç devirme

Bir ağacı kesip devirme işlemi. Tek bir şarjla bitirebilmeniz için bir ağacı kesmeden önce bataryanın tamamen dolu olduğundan emin olun. Yüksek rüzgarlı koşullarda ağaç kesimi yapmayın.

UYARI: Ağaç kesimi yaralanmayla sonuçlanabilir. Bu işlem sadece eğitimli bir kişi tarafından yapılmalıdır.

- Kesim işlemi başlamadan önce bir geri çekilme yolu planlanmalı ve gerekirse temizlenmelidir. Geri çekilme yolu, beklenen düşme hattının arkasına doğru ve çapraz olarak uzanmalıdır. (Şek. U)

Fig. U

GERİ ÇEKİN 45° AĞAÇ DÜSME YÖNÜ

• Ağaç devrilmeye başlamadan önce, ağacın hangi yönde düşeceğini değerlendirmek için, ağacın doğal zayıf yönünü, daha büyük dalların yerlerini ve rüzgar yönünü göz önünde bulundurun. Keski (ahşap, plastik veya alüminyum) ve ağır bir tokmak kullanın. Kesme yapılacak ağaçtaki kir, taş, gevşek kabuk, çivi, raptiye ve kabloları çıkartın.

• Çentik Açma Amaçlı Alttan Oyma - Ağacın çapının 1/3»ü kadar, düşüş yönüne dik olacak şekilde bir çentik açın. Önce alt yatay çentik kesmesini yapın. Bu, ikinci çentik kesmesi yapılırken testere zincirinin veya kılavuz çubuğunun sıkışmasını önlemeye yardımcı olacaktır (Şek. V).

• Geriye Devirme Kesmesi - Kesme işlemini, yatay çentik kesiminden en az 51 mm yukarıda yapın. Geriye devirme kesmesini yatay çentik kesimine paralel tutun. Geriye devirme kesmesini yeterli ağacın bir dayanak gibi hareket edecek şekilde yapın. Dayanak yapılan ağaç parçası ağacın dönmesi ve yanlış yere düşmesini önler. Dayanak boyunca kesmeyin (Şek. V).

• Ağaç devirme keşigi dayanak noktasına yaklaşınca, ağaç düşmeye başlamalıdır. Ağacın istenen yöne düşmeme ihtimali varsa veya geri kayarak testereyi sıkıştırırsa, arka kesik tamamlanmadan önce kesme işlemini durdurun, keşigi açmak için keski kullanın ve ağacı istenen düşme hattına devirin. Ağaç düşmeye başladığında, zincirli testereyi kesikten çıkartın, motoru durdurun, testereyi yere koyun ve planladığınız geri çekilme yolunu kullanın. Yukarıdan dal düşmesine karşı dikkatli olun ve adımlarınıza dikkat edin.

Fig. V DÜŞME YÖNÜ 51 mm GERİ ÇEKMELİ KESİM ÇENTİK 51 mm MENTEŞE

Dal kesme

Devrilmiş bir ağaçtaki dalların keserek temizlenmesi. Dalları keserken kütüğü yerden desteklemek için büyük alt dalları bırakın. Küçük dalları bir seferde kesin. Zincirli testerenin takılmasını önlemek için gerilimli dallar Şekil P'de gösterildiği gibi alttan yukarı doğru kesilmelidir. Karşı taraftaki dalları, ağaç kökünü sizinle testere arasında tutarak düzeltin. Asla testere bacaklar arasında olacak veya kesilecek dal üzerinde ata binmiş şekilde kesim yapmayın.

Kütüklere ayırmak

UYARI: İlk kez kullananların bir testere tezgahı üzerinde kesimi yapmalarını öneriyoruz.

Devrilmiş bir ağacı kesmek veya uzunlamasına parçalarına ayırmak. Nasıl kesmeniz gerektiği, kütüğün nasıl desteklendiğine bağlıdır. Mümkünse bir testere tezganı (Şek. Q) kullanın.

• Kesme işlemini daima zincir tam hızda çalışırken başlatın.
• Zincirli testerenin alt tutma yerini 22 Şekil W'de gösterildiği gibi, ilk kesim alanının arkasına getirin.
• Zincirli testereyi açın, ardından zinciri ve çubuğu, sapı dayanak olarak kullanarak ağaçtan aşağı doğru döndürün.
• Zincirli testere 45 derecelik bir açıyla geldiğinde, testereyi tekrar düz seviyeye getirin ve tamamen kesinceye kadar bu adımları tekrarlayın.
• Ağaç, tüm uzunluğu boyunca desteklendiğinde, üstten bir kesim yapın (üstten parçalama), ancak testerenizin hızlı bir şekilde körelmesine neden olacağı için toprağı kesmekten kaçının.

Fig. W

ÜSTTEN KESMEYE BAŞLAYIN (ÜSTTEN DESTEKLEYİN) TOPRAĞI KESMEYİN

- Şekil X- Kütük bir uçta desteklendiğinde

Öncelikle çapın 1/3ünü alttan kesin (alttan kesme). Ardından ilk kesmeyle karşılaşacak şekilde üstten keserek kesimi tamamlayın.

Fig. X

- Şekil Y- Kütük her iki uçta desteklendiğinde.

Öncelikle çapın 1/3 ü kadar üstten kesin. Ardından ilk keşigi karşılayacak şekilde alttan 2/3 keserek işlemi tamamlayın.

Fig. Y

Fig. Y 1 2

1inci KESME ÜSTTEN DESTEKLEYEREK (1/3 ÇAP) PARÇALANMAYI ÖNLEYİN

2inci KESME ALTTAN DESTEKLEYEREK (2/3 ÇAP) 1inci KESME İLE BULUŞUN (KISILMAYI ÖNLEMEK İÇİN)

- Eğimli bir alanda kesim yaparken daima kütüğün yokuş yukarı kısmında durun. "Ortadan kesim" yaparken tam kontrolü sürdürmek için, testere tutamaklarını kavramayı sürdürürken kesme sonuna doğru basıncı azaltın. Zinciri yere temas ettirmeyin. Kesmeyi tamamladıktan sonra, testereyi hareket ettirmeden önce testerenin durmasını bekleyin. Bir ağaçtan diğerine geçmeden önce daima motoru durdurun.

TEMİZLİK VE BAKIM

Aleti temizlemek için sadece hafif bir sabun ve ıslak bez kullanın. Testerenin plastik muhafazasını temizlemek için solvent kullanmayın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

ÖNEMLİ: Ürün güvenliğini ve güvenilirliğini sağlamak için tamirat, bakım ve ayarlama işlemleri, yetkili bir DEWALT servis merkezi tarafından, her zaman aynı parçalarla değiştirilmek suretiyle gerçekleştirilmelidir.

Düzenli bakım, zincirli testerenizin uzun ömürlü olmasını sağlar.

Zincir ve Çubuk

Her birkaç saatlik kullanımın ardından dişli kapağını, kılavuz çubuğu ve zinciri çıkarın ve yumuşak killı bir fırça kullanarak iyice temizleyin. Çubuk üzerindeki yağlama deliğinde kir bulunmadığından emin olun. Körelmiş zincirleri keskin zincirlerle değiştirirken zincir çubuğunu alttan üste çevirmek iyi bir uygulamadır.

Testere Bıçağının Keskinleştirilmesi (Şek. R–T)

DIŞKAT: Keskin zincir. Zinciri tutarken daima ellerinize korayucu eldiven takın. Zincir keskindir ve çalışırken temas edildiğinde kesiklere neden olabilir.

UYARI: Keskin ve hareketli zincir. Aşağıdaki işlemleri yapmadan önce kazara harekete geçmesini önlemek için bataryanın çıkartılmasını sağlayın. Buna uyulmaması ciddi yaralanmaya yol açabilir.

NOT: Kesiciler kesim yaparken zemine veya bir çiviye dokunursa, hemen körelir.

Zincirli testerenizden mümkün olan en iyi performansı almak için zincir dişlerini keskin tutmanız önemlidir. Doğru zincir bileme işlemi için aşağıdaki yararlı ipuçlarını izleyin:

1. En iyi sonuçlar için, zincirinizi keskinleştirmek üzere 4,5 mm'lik bir eğe ve bir eğe tutucu veya eğeleme kılavuzu kullanın. Bu, daima doğru keskinleştirme açılarından emin olmanızı sağlar.
2. Eğe tutucuyu kesicinin üst plakası ve derinlik ölçerine düz bir şekilde yerleştirin.
3. Şekil R - Eğe kılavuzunuzda zincirle paralel olarak 30°'lik doğru üst plakası 21 eğeleme açısını (zincir taraftan 60°'lik bir eğenin yanından görünümü) tutun.
4. Önce zincirin bir tarafındani kesicileri bileyleyin. Her kesicide içten dışa doğru eğeleme yapın. Sonra testerenizi çevirin ve zincirin diğer tarafındani kesiciler için aynı işlemleri (2,3,4) tekrarlayın.
   NOT: Şekil S'de gösterildiği gibi kesicilerin uçlarını (kesicinin önündeki zincir bağlantısının bir kısmını) yaklaşık 0,635 mm aşağıda olacak şekilde düzleştirmek için düz bir eğe kullanın.
5. Şekil T- Tüm kesici uzunlukları eşit tutun.
6. Üst plakaların veya yan plakaların krom yüzeyinde hasar varsa, bu tür bir hasar giderilene kadar yeniden eğeleme işlemi yapın.

DikkAT: Eğeyle düzeltme sonrasında kesici keskin aktivaktır, bu yüzden bu işlem sırasında dikkatli olun.

NOT: Zincir her bileylendiğinde, bazı düşük geri tepme özelliklerini kaybeder, bu yüzden son derece dikkatli olunmalıdır. Zincirin en fazla dört kez bileylenerek keskinleştirilmesi önerilir.

Accessories

UVARI: Bu el kitabında önerilmeyen aksesuarların kalı Christmas tehlikeli olabilir.

Yedek zincir ve çubuk, size en yakın yetkili DEWALT servis merkezinden edinilebilir. Sadece düşük geri tekmeli çubuk ve zincir ile kullanım içindir.

- DCM585 ürününde # DWRC1600, servis parça numarası N500152 olan yedek zincir kullanılması gerekir. Yedek 40 cm pala, servis parça numarası N500117.

BAKIM

DEWALT elektrikli aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

UVARI: Ciddi yaralanma riskini azaltmak için kürzhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve

aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Şarj cihazı ve akü bakım geriktirmezler.

Yağlama

Testere Zinciri ve Kılavuz Çubuğun Yağlanması bölümüne bakın (Şek. L)

Temizleme

UVARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

UVARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

İlave Aksesuarlar

UVARI: DEWALT tarafından tedarik veya tavsiye edilen dinşındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

Çevrenin Korunması

Ayrı toplama. Bu işaretlenmiş simgeyle ürün ve piller normal evsel atıklarla birlikte çöpe atılmamalıdır.

Bazı malzemeleri içeren ürün ve piller geri dönüştürülebilir veya geri kazanılabilir, bu da bazı

hammaddeler için talebi azaltabilir. Lütfen elektrikli ürünleri ve pilleri yerel yasal mevzuata uygun şekilde geri dönüşüme

tabi tutun. Daha ayrıntılı bilgiler www.2helpU.com adresinde mevcuttur

Şarj Edilebilir Aküler

Bu uzun ömürlü akü, daha önce kolayca yapılan işlerde yeterince güç üretemeyecek duruma geldiğinde şarj edilmelidir. Teknik ömürlerinin sonunda, aküleri çevremize gerekli özeni göstererek atın:

• Aküyü bitene kadar aleti çalıştırın, sonra aletten çıkartın.
• Lityum lyon hücreler geri dönüştürülebilir. Bunları yetkili servise veya yerel toplama merkezine teslim edin. Toplanan aküler geri dönüştürülecek veya uygun şekilde atılacaktır.

ARIZA GİDERME

Sorun Çözüm

Ünite çalışmıyor. • Batarya düzeneğini kontrol edin.
	• Batarya şarj gereksinimlerini kontrol edin.
	• Ana tetiği hareket ettirmeden önce kilidin tamamen aşağıya doğru itildiğini kontrol edin.
Ünite kullanırken kapanıyor.	• Bataryayı şarj edin.
	• Ünite zorlanıyor. Yeniden başlatın ve daha az basınç uygulayın.
Bataryayı şarj etmeyin. • Bataryayı kırmızı şarj lambası yanana kadar şarj cihazına takın. Batarya tamamen boşalırsa 8 saate kadar şarj edin.
	• Ayrıca, aleti çalışan bir prize takın. Daha fazla ayrıntı için bkz. Önemli Şarj Notları.
	• Bir cihazın fişini takarak prizdeki akımı kontrol edin.
	• Işıkları söndürdüğünüzde prizin gücü kapatan bir lamba düğmesine bağlı olup olmadığını kontrol edin.
	• Şarj cihazını ve cihazı, 4,5°C'nin üstünde veya 40,5°C'nin altındaki bir hava sıcaklığına sahip yerlere götürün.
Çubuk / Zincir aşırı ısındı.	• Bkz. Zincir Gerginliğinin Ayarlanması bölümü.
	• Bkz. Zincirin Yağlanması bölümü.
Zincir gevşek. • Bkz. Zincir Gerginliğinin Ayarlanması bölümü.

Sorun Çözüm

Kötü kesme kalitesi. • Bkz.Zincir Gerginliğinin Ayarlanması bölümü.nOT:Aşırı gerginlik, aşınmaya,çubuk ve zincirin ömrününazalmasına neden olur. Herkesim öncesinde yağlayın.Bkz.Testere Bıçağının Değiştirilmesi bölümü.
Ünite çalışıyor amakesim yapmıyor.	Zincir ters takılmış olabilir. Zincirin takılması ve çıkartılmasıyla ilgili bölümlere bakın.
Ünite yağlanmıyor. • Yağ haznesini doldurun.Kılavuz çubuğunu, dişliyi ve dişli kapağını temizleyin. Bkz.Temizlik ve Bakım bölümü.

ΑΛΥΣΟΠΡΙΟΝΟ 36 V

DCM585

Συγχαρητήρια!
