KULLANIM KILAVUZU DCS365 DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 171

Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Özellikleri

		DCS365
Voltaj V	c	18
Tip 1
Batarya tipi Li-lon
Bıçak çapı mm 184
Bıçak deligi mm 16
Bıçak et kalınligi mm 1
Maks. bıçak hizi min	-1	3750
Maks. enine kesim kapasitesi 90°	mm 50
Maks. gönye kapasitesi 45°	mm	35,3
Gönye (maks. konumlar)	sol	45°
	sag	45°
Eğim (maks. konumlar)	sol	48°
	sag	0°
0° gönye
Maksimum yükseklikte ortaya çıkan genişlik 50 mm	mm	250
Maksimum genişlikte ortaya çıkan yükseklik 90 mm	mm	15
45° gönye
Maksimum yükseklikte ortaya çıkan genişlik 50 mm	mm	176
Maksimum genişlikte ortaya çıkan yükseklik 90 mm	mm	8
45° gönye sag
Maksimum yükseklikte ortaya çıkan genişlik 50 mm	mm	176
Maksimum genişlikte ortaya çıkan yükseklik 90 mm	mm	8
45° eğim sol
Maksimum yükseklikte ortaya çıkan genişlik 35 mm	mm 250
Otomatik bıçak fren zarnanı	sn	< 10
Bataryası ağırlık	kg 10,5
EN62841-3-9 uyarınca gürültü değerleri ve titreşim değerleri (triaks vektör toplamı):
LPA(emisyon ses basıncı seviyesi)	dB(A)	88
LWM(ses giüç seviyesi)	dB(A)	93
K(verilen ses seviyesi için belirsizlik)	dB(A)	2,0
Titreşim emisyon değeri ah=	m/s2	<2,5
Belirsizlik değeri K=	m/s21,5

Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN62841-3-9'te sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Ön maruziyet değerlendirmesi için kullanılabilir.

UVARI: Beyan edilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtı. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılırsa veya bakımı kötü yapılırsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde artırabilir.

Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Kullanıcıyı titreşim etkilerinden korumak için belirtilen ek güvenlik önlemlerini alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çalışma modellerini düzenleyin.

AT Uygunluk Beyanatı

Makine Direktifi

Kablosuz Raylı Bileşik Gönye Testere

DCS365

DEWALT, Teknik Özellikleri bölümünde açıklanan bu ürünlerin aşağıda belirtilen yönergelere uygun olduğunu beyan eder: 2006/42/AT, EN62841-1:2015, EN62841-3-9:2014.

Bu ürünler ayrıca 2014/30/EU ve 2011/65/EU Direktiflerine de uygundur. Daha ayrıntılı bilgi için, lütfen aşağıdaki adresten D=WALT ile temas kurun veya kılavuzun arka kapağına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DE-WALT adına vermiştir.

J. Rengel

Markus Rompel

Mühendislik Direktörü

UYARI: Yaralanma riskini azaltmak için, kullanım kilavuzunu okuyun.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEALIKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sorleşkanabilecek çok yakın bir tehlikeli durumu gösterir.

UYA RI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile selle planabilecek potansiyel bir tehlikeli durumu gösterir.

DIYKAT: Engellenmemesi halinde önemsiz veya orta dereceli yarlanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumlari gösterir.

El krik çarpması riskini belirtir.

You in riskini belirtir.

Elektrikli El Aletleri İçin Genel Güvenlik Talimatları

UYARI: Bütün güvenlik uyarılarını ve talimatlarını mutlaka için. Bu talimatların herhangi birisine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma riskine neden olabilir.

BÜTÜN UYARI VE GÜVENLİKTALİMATLARINI İLERİDE BAKMAK ÜZERE SAKLAYIN

Uyarılarda yer alan «elektrikli alet" terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarlı) çalışan elektrikli aletinizi ifade etmektedir.

1) Çalışma Alaninin Güvenliği

a) Çalışma alanını temiz ve aydınlık tutun. Kanışık ve karanlık alanlar kazaya davetiye çıkartır.

b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkortır.

Aküler Şarj Aletleri/Şarj Süreleri (Dakika)
Kat. # V	DC	Ah Ağırlık (kg)			DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90					X
DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X
DCB181	18 1,5	0,35	70	35 22 22 22 45
DCB182	18 4,0	0,61 185 100 60			60 60 120
DCB183/B	18 2,0	0,40	90	50 30 30 30 60
DCB184/B	18 5,0	0,62 240 120 75			75 75 150
DCB185	18	1,3	0,35	60	30	22	22	22	X
DCB187	18 3,0	0,48 140 70 45 45 45 90

c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftakı kişilerden uzak tutun. Dikkatinizi dağıtıcı şeyler kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fis üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fışı kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.
b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.
c) Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su qirmesi elektrik çarpması riskini arttıracaktır.
d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.
e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

3) Kişisel güvenlik

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.
b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır.
c) İstem dışı çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.
d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir.
e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.
f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan

uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.

g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.
h) Aletlerin sık kullanımı sonucu oluşan aşinalığın keyfi davranışta bulunmanıza ve aletle ilgili güvenlik ilkeleri ihmal etmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli aletlerin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanım. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.
b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.
c) Herhangi bir ayarlama, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya aküyü aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.
d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır.
f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.
h) Tüm tutamakları ve tutma yerlerini kuru, temiz ve üzerinde yağ ile gres bulunmayacak şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli bir şekilde tutulması ve kontrol edilmesine izin vermez.

5) Şarjlı aletlerin kullanımı ve bakımı

a) Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü tipine uygun bir şarj cihazı başka tipte bir aküyü şarj etmek için kullanıldığında yangın riski yaratabilir.
b) Elektrikli aletleri yalnızca özel olarak tanımlanmış akülerle kullanın. Başka akülerin kullanılması yaralanma ve yangın riskine yol açabilir.

c) Akü kullanımda değilken, ataç, bozuk para, anahtar, çivi, vida veya terminaller arasında kontağa neden olabilecek diğer küçük metal nesnelerden uzak tutulmalıdır. Akü terminallerinin birbirine kısa devre yapılması yanıklara veya yangına neden olabilir.
d) Uygun olmayan koşullarda, akü sıvı sizıntısı yapabilir; sıviya temas etmekten kaçının. Kazara temas etmeniz halinde suyla yıkayın. Sıvı, gözlerinize temas ederse, ayrıca bir doktora başvurun. Aküden sıvı sizması tahriş veya yanıklara neden olabilir.
e) Hasarlı ya da modifiye edilmiş bir batarya veya aleti kullanmayın. Hasarlı ya da modifiye edilmiş bataryalar yangın, patlama veya yaralanma riskiyle sonuçlanan beklenmedik durumlara neden olabilir.
f) Bir batarya veya aleti ateşe veya aşırı ısıya maruz bırakmayın. 130 °C üzeri ısı veya ateşe maruz kalması patlamaya neden olabilir.
g) Tüm şarj talimatlarına uyun ve talimatlarda belirtilen sıcaklık aralığı dışında batarya veya aleti şarj etmeyin. Doğru olmayan şekilde veya belirtilen aralık dışındaki sıcaklıklarda şarj edilmesi bataryaya hasar verebilir ve yangın riskini artırabilir.

6) Servis

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı bir yetkili servis personeline tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.
b) Hasar görmüş bataryalara asla serviste bulunmayın. Bataryaların servisi sadece üretici veya yetkili servis tarafından yapılabilir.

Gönye Testereler için Güvenlik Talimatları

a) Gönye Testereler, ahşap veya benzeri malzemelerin kesilmesi için tasarlanmıştır ve demir çubuk, saplama vb. gibi demir içeren malzemelerin kesilmesi için aşındırıcı kesme diski ile birlikte kullanılamaz. Aşınma tozu, alt siper gibi hareketli parçaların sıkışmasına neden olur. Aşındıncı kesmeler sonucu oluşan kıvılcımlar alt siperi, kesme ek parçası ve diğer plastik parçaların yanmasına neden olur.
b) Çalışılan parçayı mümkün olduğu sürece kelepçelerle sabitleyin. Çalışılan parçayı elle destekliyorsanız ellerinizi testere bicağının her iki tarafına en az 100 mm mesafede tutmalısınız. Güvenli bir şekilde kelepçelemek veya elle tutmak için çok küçük olan parçaları kesmek için bu testereyi kullanmayın. Elleriniz testere bicağına çok yakın yerleştirilirse biçakla temas sonucu yaralanma riski artabilir.
c) Çalışılan parça hareketsiz olmalı ve kelepçeyle sabitlenmelidir veya hem çit hem de masaya tutturulmalıdır. Çalışılan parçayı bıçağa yönlendirme veya kesme işlemini kesinlikle elle yapmayın. İyi sabitlenmemiş veya hareket eden çalışma parçaları yüksek hızla fırlayarak yaralanmalora neden olabilir.
d) Testereyi çalışılan parçaya ittirin. Testereyi çalışılan parçaya doğru çekmeyin. Bir kesim yapmak için testere kafasını kaldırın ve kesme yapmadan önce çalışılan parçanın üzerine çekin, motoru çalıştırın ve testereyi çalışılan parçaya ittirin. Çekme stroku üzerinde kesim yapılması testere biçağının çalışma parçasının üst kısmına tırmanmasına ve biçak düzeneğinin operatöre doğru çok sert şekilde fırlamasına neden olabilir.
e) Kesinlikler ellerinizi testere bicağının ön veya arka tarafından kesim hattına doğru uzatmayın. Çalışma parçasını "çapraz elle" yani testere bicağının sağ tarafından çalışma parçasını sol elle tutmak veya tersi şekilde tutmak çok tehlikelidir.
f) Biçak dönerken odun parçalarını temizlemek veya diğer herhangi bir nedenle herhangi elinizi citin arkasında testere bıçağının 100 mm daha fazla yaklaştırmayın. Ellerinizin dönen testere bıçağına yakınlığı anlaşılamayabilir ve ciddi şekilde yaralanmanıza neden olabilir.
g) Kesmeden önce çalışılan parçayı kontrol edin. Çalışılan parça eğilmiş veya)bükülmüşse, parçayı dışa eğilmiş kısmı

çite bakacak şekilde kelepçeleyin. Kesim hattı boyunca çalışılan parça, çit ve masa arasında herhangi bir boşluk bulunmadığından daima emin olun. Eğilmiş veya)bükülmüş çalışma parçaları kıvrılabilir veya yönü değişebilir ve kesim sırasında döner testere bıçağının üstüne gelebilir. Çalışılan parça üzerinde herhangi bir çivi veya yabancı nesne bulunmamalıdır.

h) Masa üzerinde, çalışılan parça haricindeki tüm aletler, ahşap parçaları kaldırılana kadar testereyi kullanmayın. Dönen biçaga temas eden, ufak kir birikintileri, gevşek ahşap parçaları veya diğer nesneler yüksek hızla fırlayabilir.
i) Tek seferde sadece bir iş parçası kesin. Birikmiş birden fazla iş parçaları yeterince iyi kelepçelenemez veya kavranamaz ve kesme sırasında biçak üzerine denk gelebilir veya yerinden kayabilir.
j) Gönye testerenin kullanılmadan önce düz ve sabit bir çalışma yüzeyine monte edildiğinden veya koyulduğundan emin olun. Düz ve sabit bir çalışma yüzeyi gönye testerenin dengesiz hale gelmesi riskini azaltır.
k) İşinizi planlayın. Eğitim veya gönye açı ayarını değiştirmek istediğiniz her seferinde ayarlanabilir çitin çalışılan iş parçasını destekleyecek şekilde doğru ayarlandığından ve biçak veya koruma sistemiyle temas etmediğinden emin olun. Aleti çalıştırmadan ve masada herhangi bir iş parçası bulunmadan önce çitle herhangi bir girişim veya çiti kesme tehlikesi bulunmadığından emin olmak için testere bicağını tam olarak önceden belirlenmiş bir kesime doğru hareket ettirin.
1) Tabla üstünden daha geniş veya uzun bir iş parçası için tabla uzantıları, testere tezgahları vb. gibi yeterli desteği sağlayın. Gönye testere tablasından daha geniş veya uzun bir iş parçaları sağlam desteklenmezse devrilebilir. Eğer kesilen parça veya iş parçası devrilirse, alt siperi kaldırabilir veya dönen biçak tarafından fırlatılabilir.
m) Başka bir insanı bir tabla uzantısı yerine veya ilave destek olarak kullanmayın. Çalışılan parça için dengesiz destek kesme işlemi sırasında biçağın tutukluk yapmasına veya iş parçasının sizi veya yardım eden kişiyi dönen biçağa çekecek şekilde kaymasına neden olabilir.
n) Kesilen parça hiç bir şekilde dönen testere bıçağına sıkıştırılmamalı veya bastırılmamalıdır. Örneğin uzunluk sınırılan kullanılan dar alanlarda kesilen parça bıçağa takılabilir ve şiddetli bir şekilde fırlayabilir.
o) Daima demir çubuk veya boru gibi yuvarlak malzemeleri doğru şekilde desteklemek için tasarlanmış bir kelepçe veya sabitleyici kullanın. Demir çubuklar kesim sırasında yuvarlanma eğilimine sahiptir, bu da bıçağin "kapmasına" ve iş parçasını elinizle birlikte bıçağa çekmesine neden olabilir.
p) Bıçağın çalışılan iş parçasına temas etmeden önce tam hızı ulaşmasını sağlayın. Bu durum iş parçasının fırlaması riskini azaltacaktır.
a) İş parçası veya biçak sıkışırsa gönye testereyi kapalı konuma getirin. Tüm hareketli parçaların durmasını bekleyin ve fişini güç kaynağından çekin ve/veya bataryayı çıkartın. Ardından sıkışan malzemeyi serbest bırakmaya çalışın. Sıkışmış bir malzemeyle kesme işlemine devam edilmesi kontrolün kaybedilmesine veya gönyeb testerenin hasar görmesine neden olabilir.
r) Kesme işlemini tamamladıktan sonra, düğmeyi serbest bırakın, testere kafasını aşağı eğin ve kesilen parçayı çıkartmadan önce bıçağın durmasını bekleyin. Ellerinizin boşta dönen bıçağa yaklaştırılması tehlikelidir.
s) Tamamlanmamış bir kesim yaparken veya testere kafası tam olarak aşağı konumda olmadan önce düğmeyi serbest bırakırken kolu sıkıca tutun. Testerenin frenleme eylemi testere kafasının aniden aşağıya düşmesine ve bir yaralanma riski oluşmasına neden olabilir.

TÜRKÇE

Gönye Testereler için Ek Güvenlik Kuralları

UVI R1: Tüm talimatlar okunana ve anlaşılana kadar bataryayı imiteye takmayın.

- Talimatlara göre tam olarak monte edilmeden ve kurulum yapılmadan önce BU MAKİNEYİ KULLANMAYIN. Kurulumu hatalı yapılmış bir makine ciddi yaralanmaya neden olabilir.

- Bu makinenin nasıl çalıştırılacağına tam olarak aşına değişeniz amiriniz, eğitmen veya başka bir deneyimli kişiden YARDIM ALIN. Bilgi emniyettir.

- Biçağın doğru yönde döndüğünden EMIN OLUN. Testere dişleri, testere üzerinde işaretlendiği şekilde dönme yönünü gösteriyor olmalıdır.

- Çalıştirmadan önce tüm kelepçe saplarını, düğmeleri ve kollarıSIKIN. Gevşek kelepçeler, parçalar veya iş parçasının yüksek hızla fırlamasına neden olabilir.

- Tüm bıçakların ve biçak kelepçelerinin temiz olduğundan, biçak kelepçelerinin girintili kenarlarının biçağa doğru olduğundan ve mandren vidasının sağlam şekilde sıkıldığından EMIN OLUN. Gevşek veya uygunsuz biçak kelepçesi testerenin hasar görmesine ve olası yaralanmaya neden olabilir.

- Testere için belirlenmiş olan voltaj dışında HERHANGİ BİR VOLTAJLA ÇALIŞTIRMAYIN. Aşın isinma alette hasara ve yarolanmaya neden olabilir.

- Motor milini tutmak için FANA HERHANGİ BİR ŞEY SOKMAYIN. Alette hasara ve yaralanmaya neden olabilir.

- Kesinlikle metal veya taş kesmek için KULLANMAYIN. Bunların ikisi de karbür uçların biçaktan yüksek hızla fırlayarak ciddi yaralanmalara neden olabilir.

- KESINLIKLE VÜCUDUNUZUN HERHANGI BIR PARÇASINI TESTERE BIÇAĞININ HAREKET ALANIYLA AYNI DOĞRULTUYA SOKMAYIN. Yaralanma meydana gelebilir.

- KESİNLIKLE HAREKET EDEN BIR BIÇAĞA BIÇAK YAĞLAYICI SÜRMEYIN. Yağ sürülmesi elinizin biçağa doğru hareket ederek ciddi yaralanmanıza neden olabilir.

- Testere güç kaynağına bağlıyken ellerinizi asla birçok alanınaKOYMAYIN. Biçağın yanlışlıkla aktive edilmesi ciddi yaralanmayla sonuçlanabilir.

- KESİNLİKLE TESTERE BIÇAĞININ ETRAFINDA VEYA ARKASINDA DOLAŞMAYIN. Biçak ciddi yaralanmaya neden olabilir.

- Fisi çekilmiş ve kapatılmış olmadığı süreceTESTERENİN ALTINA ELİNİZİ UZATMAYIN. Testere bicağına temas ciddi yaralanmaya yol açabilir.

- MAKİNEYİ DENGELİ BİR DESTEK YÜZEYİNE SABİTLEYİN. Titreme makinenin kayması, hareket etmesi veya devrilmesi sonucu ciddi yaralanmaya neden olabilir.

- Sadece gönye testereler için önerilen ENİNE KESEN TESTERE BIÇAKLARI kullanın. En iyi sonuçları almak için, 7 dereceyi geçen kanca açılarına sahip karbür uçlu biçakları kullanmayın. Derin kanallı testeresi biçaklarını kullanmayın. Bu durum siperin yönünün değişmesine ve temasa neden olabilir ve makinede ciddi hasar ve/veya yaralanmayı beraberinde getirebilir.

- Makinede hasar ve/veya yaralanmayı önlemek için SADECE DOĞRU BOYUT VE TİPTE BIÇAKLARI KÜLLANIN (EN847-1 ile uyumlu).

- BIÇAĞI ÇALIŞTIRMADAN ÖNCE çatlak veya hasar açısından kontrol edin. Çatlamış veya hasar görmüş bir biçak parçalanabilir ve parçaları ciddi yaralanmaya neden olacak şekilde yüksek hızlarda fırlayabilir. Çatlamış veya hasar görmüş bıçaklan hemen değiştirin. Testere bıçağının üzerinde yazan maksimum hızı uyun.

- BIÇAĞI VE BIÇAK KELEPÇESİNİ çalıştırmadan önce temizleyin. Biçak ve biçak kelepçesinin temizlenmesi bunların herhangi bir hasar açısından kontrol edilmesini sağlar. Çatlamış veya hasar görmüş bir biçak veya biçak kelepçesi parçalanabilir ve parçalan ciddi yaralanmaya neden olacak şekilde yüksek hızlarda fırlayabilir.

- EĞİLMİŞ BIÇAKLARI KULLANMAYIN. Bıçağın doğru ilerlediği ve titremediğini kontrol etmek için bakın. Titreyen bir biçak makineye hasar verebilir ve/veya ciddi yaralanmaya neden olabilir.

- Plastik siperin çevresinde yağlayıcı veya temizleyici (özellikle sprey veya aerosol) KULLANMAYIN. Siperde kullanılan polikarbonat malzeme belli kimyasallar tarafından saldınya moruz kalabilir.

- SIPERI YERINDE VE çalışır durumda muhafoza edin.

- DAİMA KESİM PLAKASI KULLANIN VE HASAR GÖRDÜGÜNDE BU PLAKAYI DEĞİŞTİRİN. Testere altında küçük talas birikmesi testere bıçağına engel olabilir veya kesme sırasında iş parçasının dengesini bozabilir.

- MAKINENIN HASAR GÖRMESINI VE/VEYA YARALANMALARI ÖNLEMEK IÇIN sadece bu alet için belirtilen BIÇAK KELEPÇELERİNİ KULLANIN.

- MOTOR HAVALANDIRMA YUVALARINDAKİ talas ve testereden dökülen tozları temizleyin. Motor havolandırma yuvalarının tıkanması makinenin aşırı isınmasına ve bu da makinenin hasar görmesine ve ciddi yaralanmayı beraberinde getirecek kısa devreye neden olabilir.

- DÜĞMEYİ KESİNLIKLE "AÇIK" KONUMDA KILITLEMEYIN. Ciddi yaralanmaya neden olabilir.

- KESINLIKLE ALET ÜZERINDE AYAGA KALKMAYIN. Bu, alet devrilirse veya yanlışlıkla kesme aletiyle temas edilirse ciddi yarolanmayla sonuçlanabilir

UVIRI: Plastik, islak ahşap ve diğer malzemelerin kesilmesi biçak uzyhında ve testere gövdesinde erimiş materyal birikmesine sebep olur ve biçagın aşın ısınması ve kesim esnasında takılma riski artar.

UYARI: Her zaman uygun kulaklık takın. Bazı durumlarda ve desi süreli kullanımda, bu ürünün sesi işitme kaybına sebep olabilir. Gürültüye moruz kalmayı etkileyen aşağıdaki faktörlere dikkat edin:

• Yayılan gürültüyü azaltmak üzere tasarlanmış biçakları kullanın,
• Yalnızca iyice bilenmiş testere biçakları kullanın ve
• Özel olarak hazırlanmış gürültü azaltma özelliğine sahip testere bıçaklarını kullanın.

UYARI: DAİMA güvenlik gözlüğü kullanın. Normal gözlükler güvenlik gözükleri DEĞILDİR. Ayrıca tozlu bir kesme işlerni söz konusuysa yüz veya toz maskesi kullanın.

UVARI: Bu aletin kullanımı ciddi ve kalıcı solunum sorunları veya yarakanmalara neden olabilecek toz üretip yayabilir.

UVI RI: Elektrikli zımparalama, kesme, toşlama, delme ve diğer imalat ielerinin ortaya çıkardığı bazı tozlar konsere, doğum hatalan veya diğer üreme sorunlarına neden olduğu bilinen kimyasollar içerir. Bu kimyasallardan bazıları:

• kurşun bazlı boyalardaki kurşun,
• tuğla ve çimentoda ve diğer duvar malzemelerinde bulunan kristalin silika ve
• kimyasal işleme tabi tutulmuş keresteden kaynaklanan arsenik ve krom.

Bunlara maruziyetinizden kaynaklanan risk, bu tip çalışmaları ne sıklıkla gerçekleştirdiğinize bağlı olarak değişir. Bu kimyasallara maruziyeti azaltmak için: iyi havalandırmalı yerlerde çalışın ve mikroskopik partikülleri süzdırmayacak şekilde özel tasarlanmış toz maskeleri gibi onaylı güvenlik ekipmanlarını kullanın.

- Elektrikli zımparalama, kesme, taşlama, delme ve diğer imalat işlemlerinin ortaya çıkardığı tozlarla uzun süreli temastan kaçının. Koruyucu giysiler giyın ve maruz kalan alanları sabun ve su ile yıkayın. Tozun ağız ve gözlerinize girmesine veya cildiniz üzerinde birikmesine izin vermek zararlı kimyasolların emilmesine neden olabilir.

UYARI: Bu aletin kullanımı ciddi ve kalıcı solunum sorunları veya yıldırımmalara neden olabilecek toz üretip yayabilir. Daima, toza maruziyet için uygun ve onaylı solunum koruyucu kullanın.

Diğer Tehlikeler

Aşağıdaki tehlikeler testere kullanımında görülebilmektedir:

• Dönen parçalara dokunma sonucu yaralanmalar.

İlgili güvenlik kurallarının uygulanmasına ve güvenlik donanımlarının kullanılmasına rağmen bazı tehlikelerin önüne geçilememektedir. Bu tehlikeler arasında:

• Duyma hissinin azalması.
- Dönen testere bıçağının açıkta kalan kısmının neden olduğu kaza tehlikesi.
- Biçak değiştirirken meydana gelebilecek kazalar.
- Siperleri açarken parmakların ezilme tehlikesi.
- Özellikle meşe, akgürgen ve MDF olmak üzere ahşep keserken meydana gelen tozun yutulması sonucu oluşan sağlık sorunları bulunmaktadır.

Asağıdaki etmenler, solunum sorunları riskini arttırır:

- Ahsap keserken toz toplama elemanının bağlanmaması.

- Kirli egzoz filtreleri nedeniyle yetersiz toz toplama.

BU TALİMATLARI SAKLAYIN

Şarj Cihazları

DEWALT şarj cihazlarının ayara ihtiyacı yoktur ve olabildiğince kolay çalıştırılmak üzere tasarlanmışlardır.

Elektrik Güvenliği

Elektrik motoru, sadece tek bir gerilim ile çalışacak şekilde ayarlanmıştır. Her zaman akü voltajının aletin üretim etiketinde belirlenmiş değerlere uyup uymadığını kontrol edin. Aynı zamanda şarj cihazınızın voltajının ana şebeke voltajınızla aynı olduğundan emin olun.

DEWALT şarj cihazınız EN60335 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur.

Güç kablosu hasarlıysa, DEWALT yetkili servisinden temin edilebilen özel olarak hazırlanmış bir kabloyla değiştirilmelidir.

Uzatma Kablolarının Kullanımı

Kesinlikle gerekli olmadıkça bir uzatma kablosu kullanılmamalıdır. Daima şarj cihazınızın elektrik girişine uygun (Teknik Özellikleri bölümüne bakın), onaylı bir uzatma kablosu kullanın. Minimum iletken boyutu 1 mm²dir; maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, kabloyu daima sonuna kadar açın.

Tüm Akü Şarj Cihazları İçin Önemli Güvenlik Talimatları

BU TALİMATLARI SAKLAYIN: Bu kılavuz uyumlu şarj cihazları hakkında önemli güvenlik ve çalıştırma talimatları içerir (Teknik Özellikleri bölümüne bakın).

- Şarj cihazını kullanmadan önce şarj cihazının, akünün ve üründe kullanılan akünün üzerindeki talimatları ve uyarıcı işaretleri okuyun.

UVRI: Elektrik çarpması tehlikesi. Şari cihazının içine sıvı kaçmasına izli vermeyin. Elektrik çarpmasına neden olabilir.

UYARI: Alet, 30mA akımı aşmayan akım kesici cihazla beraber kalımlmaya tavsiye edilir.

DIKAT: Yanma tehlikesi. Yaralanma riskini azaltmak için, yalnızca FALT şarj edilebilir akülerini şarj edin. Diğer akü tipleri patlayarak yaralanmanıza veya hasar meydana gelmesine yol açabilir.

DİRKAT: Çocuklar, cihazla oynamalarını önlemek amacıyla kontrol e tutulmalıdır.

İKAZ: Belirli koşullar altında, şarj cihazı güç kaynağina takiliyken, şarj içindeki açık şarj kontakları yabancı maddeler tarafından kısa devre yapılabilir. Bunlarla sınırlı olmamak kaydıyla iletken nitelikteki çelik yünü, alüminyum folyo veya metal porçacık birikimi gibi yabancı maddeler şarj cihazının yuvalarından uzak tutulmalıdır. Yuvada akü yokken şarj cihazını daima güç kaynağından çıkarın. Şarj cihazının fişini temizlemeden önce çıkarın.

- Aküyü bu kılavuzdaki şarj cihazlarından başka cihazlarla şarj etmeye ÇALIŞMAYIN. Şarj cihazı ve akü özellikle birlikte çalışacak şekilde tasarlanmıştır.

- Bu şarj cihazları DEWALT şarj edilebilir akülerini şarj etmekten başka kullanımlar için tasarlanmamıştır. Başka kullanımlar yangın veya elektrik çarpmasına yol açabilir.

• Şarj cihazını yağmura veya kara maruz bırakmayın.
• Şarj cihazını fişten çıkarırken kablodan değil fişten tutarak çekin. Bu, elektrik fişine ve kablosuna hasar verilmesi riskini azaltır.
• Kablonun üzerine basılmayacak, ortalıkta gezinmeyecek veya başka şekilde hasara ve gerginliğe maruz kalmayacak şekilde yerleştirildiğinden emin olun.
• Kesinlikle gerekli olmadıkça uzatma kablosu kullanmayın. Yanlış uzatma kablosu kullanımı yangın veya elektrik çarpmasına neden olabilir.
• Şarj cihazının üzerine herhangi bir eşya koymayın veya şarj cihazını havalandırma deliklerini kapatıp aşırı iç sıcaklığa neden olabilecek yumuşak bir yüzeye yerleştirmeyin. Şarj cihazını herhangi bir ısı kaynağından uzaktaki bir yere koyun. Şarj cihazı muhafazanın üstündeki ve altındaki delikler aracılığıyla havalandırılır.

- Şarj cihazını hasarlı kordon veya fişle çalıştırmayın—bunları derhal değiştirin.

- Şarj cihazını sert bir darbe aldıysa, düştüyse veya herhangi bir şekilde hasar gördüğüse çalıştırmayın. Yetkili bir servis merkezine götürün.

- Şarj cihazını sökmeyin; servis veya onarım gerektiğinde yetkili bir servis merkezine götürün. Yanlış yeniden takma elektrik çarpmasına veya yangına yol açabilir.

- Elektrik kablosu hasarlı ise, bir tehlike oluşmasını önlemek için üretici ya da yetkili Servis Merkezi tarafından değiştirilmelidir.

- Herhangi bir temizlik işlemi yapmadan önce şarj cihazının fişini prizden çekin. Bu, elektrik çarpması riskini azaltır. Aküyü çıkarmak bu riski azaltmaz.

- ASLA 2 şarj cihazını bir arada bağlamaya çalışmayın.

- Şarj cihazı standart 230 V ev elektrik gücüyle çalışmak üzere tasarlanmıştır. Başka herhangi bir voltaj ile kullanmayı denemeyin. Bu araba şarj cihazı için geçerli değildir.

Bir Bataryanın Şarj Edilmesi (Şek. [Fig.] B)

1. Bataryayı takmadan önce şarj cihazını uygun prize takın.
2. Bataryayı 16 şarj cihazına takın, bataryanın şarj cihazına tamamen oturduğundan emin olun. Devamlı yanıp sönen kırmızı (şarj) ışık, şarj işleminin başladığıını gösterir.
3. Şarjin tamamlandığı, kırmızı ışığın sürekli yanmasıyla belirtilir. Batarya tam olarak şarj edildikten sonra hemen kullanılabilir veya şarj cihazından bırakılabilir. Bataryayı şarj cihazından çıkarmak için, bataryanın üzerindeki batarya bırakma düğmesine 44 basin.

NOT: Lityum iyon bataryalardan maksimum performans almak ve bataryaların kullanım ömrünü uzatmak için, ilk kullanım öncesinde tam olarak şarj edin.

Şarj Cihazının Çalışması

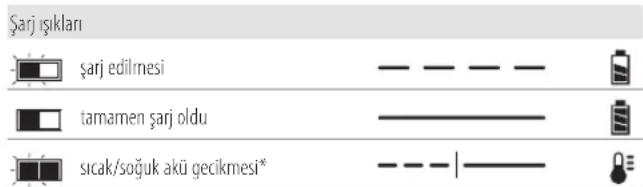

Bataryanın şarj durumu için aşağıdaki göstergelere bakın.

Şarj ışıkları şarj edilmesi tamamen şarj oldu sicak/soğuk akü gecikmesi*

* Bu işlem esnasında kırmızı ışık yanıp sönmeye devam edecek, fakat bir sarı ışık da yanacaktır. Akü uygun bir sıcaklığa ulaştığında, sarı ışık kapanacak ve şarj aleti şarj işlemine devam edecektir.

Uyumlu şarj cihazı arızalı bir aküyü şarj etmeyecektir. Şarj cihazı lambası yanmayarak arızalı bir bataryayı gösterecektir.

NOT: Bu aynı zamanda şarj cihazının arızalı olduğu anlamına da gelebilir. Şarj cihazı bir sorun gösteriyorsa, şarj cihazını ve akü takımını test edilmek üzere yetkili bir servis merkezine gönderin.

Sıcak/Soğuk Paket Gecikmesi

Şarj aleti çok sıcak veya çok soğuk bir batarya tespit ettiğinde, otomatik olarak Sıcak/Soğuk Gecikmesini başlatarak batarya uygun sıcaklığa gelene

TÜRKÇE

kadar şarji durdurur. Şarj aleti sonrasında otomatik olarak şarj moduna geçer. Bu özellik maksimum batarya ömrünü garanti eder.

Soğuk bir batarya sıcak bir bataryaya göre daha yavaş bir hızla şarj olacaktır. Akü takımı tüm şarj döngüsü boyunca daha yavaş bir hızda şarj olacaktır ve akü ısındığında bile maksimum şarj oranına geri dönmeyecektir.

DCB118 şarj cihazında bataryayı soğutmak için tasarlanmış bir dahili fan bulunmaktadır. Bataryanın soğutulması gerektiğiinde bu fan otomatik olarak devreye girecektir. Fan doğru şekilde çalışmıyorumsa veya havalandırma yuvaları tıkanmışsa şarj cihazını kesinlikle kullanmayın. Şarj cihazının içerisinde yabancı maddelerin girmesine izin vermeyin.

Elektronik Koruma Sistemi

XR Li-lon cihazları aşırı yük, aşırı ısınma veya tamamen boşalmadan koruyacak bir Elektronik Koruma Sistemi ile birlikte tasarlanmıştır.

Elektronik Koruma Sistemi devreye girerse alet otomatik olarak kapatılacaktır. Bu durum gerçekleşirse lityum iyon aküyü tamamen şarj olana dek bir şarj cihazının üzerine koyun.

Duvara Montaj

Bu şarj cihazları duvara monte edilebilir veya bir masa veya çalışma tezgahini üzerinde yukarı doğru durabilir şekilde tasarlanır. Duvara monte edilecekse şarj aletini bir elektrik prizinin yakınında veya bir köşe veya hava akımını engelleyebilecek diğer engellerden uzakta konumlandırın. Şarj cihazının arka tarafını montaj vidalarının duvar üzerindeki yerini belirlemek amacıyla şablon olarak kullanın. Şarj aletini (ayrıca satın alınan) en az 25,4 mm uzunluğunda ve 7–9 mm bir vida başı çapına sahip, ahşap üzerine vidalandığında vida başının açıkta olan kısmı yaklaşık 5,5 mm optimal bir derinlik bırakacak şekilde vidalayarak monte edin. Şarj cihazının arkasındaki yuvaları vidaların açıkta olan kısımlariyla hizalayın ve onları yuvalara tam olarak oturtun.

Şarj Cihazı Temizlik Talimatları

UVI RI: Elektrik çarpması tehlikesi. Temizlik öncesinde AC için bağlantıını kesin. Şarj cihazının dış yüzeyindeki kir ve yağ bir bez porçası yada metal olmayan bir fırça kullanılarak çıkanabilir. Su veya temizlik solüsyonları kullanmayın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir porçasını bir sıvı içine daldırmayın.

Akü

Tüm Aküler İçin Önemli Güvenlik Talimatları

Yedek aküleri sipariş ederken, katalog numarasını ve voltajı eklediğinizden emin olun.

Akü, kutudan şarji dolu olarak çıkmaz. Aküyü ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını dikkatlice okuyun. Daha sonra belirtilen şarj işlemlerini uygulayın.

TÜM TALİMATLARI OKUYUN

• Aküyü yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda şarj etmeyin veya kullanmayın. Aküyü şarj cihazına takmak veya cihazdan çıkarmak toz veya dumanlan tutuşturabilir.
• Aküyü şarj cihazının içine doğru zorlamayın. Akü kırılarak ciddi kişisel yaralanmaya neden olabileceğiğinden akünün üzerinde hiçbir şekilde uyumsuz bir şarj cihazına uydurmak için değişiklik yapmayın.
• Aküleri yalnızca DEWALT şarj cihazlarında şarj edin.
• Su veya diğer sıvıları sıçratmayın veya bunlara DALDIRMAYIN.
• Aleti ve aküyü sıcaklığın 40 °C'ye (104°F) ulaştığı veya bu sıcaklığı aştığı yerlerde (yazın dış barakalar veya metal binalar gibi) depolamayın veya kullanmayın.
• Önemli ölçüde hasarlı veya tamamen eskimiş olsa bile aküyü ateşe atmayın. Akü ateşe atılırsa patlayabilir. Lityum iyon aküler yanınca zehirli buharilar ve materyoller açığa çıkar.
• Akü içeriği cildinizle temas ederse, etkilenen alanı derhal yumuşak bir sabun ve suyla yıkayın. Akü sıvısı gözlerinize bulaşırsa, gözünüzü açık tutarak 15 dakika boyunca veya tahriş hissi geçene kadar suyla

yıkayın. Tibbi yardım gerekirse, akü elektroliti sıvı organik karbonatlar ve lityum tuzları karışımından oluşmaktadır.

- Açılan akü hücrelerinin içeriği solunum yolunu tahriş edebilir.

Ortama temiz hava girmesini sağlayın. Belirtiler geçmezse tıbbi yardım alın.

UVARI: Yanık tehlikesi. Akü sıvısı kıvılcaıma veya ateşe maruz kalırsa olabilir.

UYARI: Aküyü hiçbir nedenile osla açmoyın. Akünün muhafazası şa veya hasar görürse, şarj cihazına takmayın. Aküyü çarpmayın, düşürmeyin veya pakete hasar vermeyin. Sert bir darbe almış, düşmüş, çiğnenmiş veya herhangi bir şekilde hasar görmüş (örn. çiviyle delinmiş, çekiçle vurulmuş veya üzerine basılmış) bir aküyü veya şarj cihazını kullanmayın. Elektrik çarpmasına yol açabilir. Hasarı aküler geri dönüşüm için servis merkezine gönderilmelidir.

UYARI: Yangın tehlikesi. Bataryayı metal nesnelerin batarya terti-nallerine değmeyecekleri şekilde saklayın veya taşıyın.

Örneğin, bataryayı içerisinde gevşek çiviler, vidalar, anahtarlar vb. bulunan kayışlı taşıyıcı, cep, alet kutulan, ürün kiti kutuları, çekmece vb. içerisinde koymayın.

DIKKAT: Aleti kullanmadığınız zaman, devrilme veya düşme tesine yol açmayacağı dengeli bir yüzeye yan tarafından

üzerine yerleştirin. Büyük akülere sahip bazı aletler akünün üzerinde dik durabilir, ancak bunlar kolayca devrilebilir

Nakliyat

UYARI: Yangın tehlikesi. Batarya nakliyatında, batarya kutuplarının i kışiz şekilde iletken maddelerle temas ederek yangına sebep vermesi ihtimali vardır. Batarya nakliyatı yaparken, batarya kutuplarının iyi korunduğundan ve kutuplarla temas edip kısa devreye sebep olabilecek maddelerden iyi şekilde izole edildiğinden emin olun.

DÇWALT bataryalar, Tehlikeli Maddelerin Nakliyesi Hakkında BM Tavsiyeleri; Uluslararası Hava Taşımacılığı Birliği (IATA) Tehlikeli Madde Düzenlemeleri, Uluslararası Deniz Taşımacılığı Tehlikeli Madde (IMDG) Düzenlemeleri ve Uluslararası Karayoluyla Tehlikeli madde Taşıma Konulu Avrupa Anlaşması içeriklerinde belirtilen sektörel ve hukuki standartların tüm düzenlemeleriyle uyumludur. Lityum-iyon bataryalar, Tehlikeli Madde Taşımacılığı Kilavuzu Testleri ve Kriterleri Hakkındaki BM Tavsiyelerinin 38,3. bölümüne kadar test edilmiştir.

Çoğu durumda bir DEWALT bataryanın nakliyesinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılması beklenir. Genelde sadece 100 Watt Saat (Wh) üzeri bir enerji değerine sahip bir lityum iyon bataryayı içeren taşıma işlemlerinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılarak yapılması gerekmektedir. Tüm lityum iyon bataryalarda ambalajın üzerinde Watt Saati değeri mevcuttur. Buna ilave olarak, düzenlemedeki karışıklıklar nedeniyle, DEWALT lityum iyon bataryaların Watt Saati değeri göz önünde bulundurulmaksızın havayolu kargosuyla tek başına taşınmasını önermez. Bataryası bulunan aletlerin (kombo setler) havayoluyla nakliyesi ancak bataryanın sahip olduğu Watt Saati değerinin 100 Watt Saatinden yüksek olmaması şartıyla yapılabilir.

Nakliyat kapsam dışında da kalsa, tamamen düzenlenmiş de olsa, paketleme, etiketleme ve belgeleme gereklilikleri hakkındaki son düzenlemeleri takip etmek nakliyatçıların sorumluluğudur.

Kılavuzun bu bölümünde bulunan bilgiler iyi niyetle yazılmıştır ve kılavuzun hazırlandığı tarih itibariyla doğru olduğuna inanılmaktadır. Fakat, sözlü veya zımnen hiçbir garanti verilmemektedir. Gerçekleştirdiği işlemlerin geçerli düzenlemelerle uyumlu olduğundan emin olmak alıcının sorumluluğundadır.

NOT: Lityum-iyon piller kontrol edilmiş bagaja konmamalıdır.

FLEXVOLT™ Bataryanın Taşınması

DEWALT FLEXVOLT™ bataryanın iki farklı modu mevcuttur: ve Taşıma modunu kullanın.

Kullanım Modu: FLEXVOLT™ batarya tek başına olduğunda veya bir DEWALT 18V ürün içerisinde bulunduğunda, bir 18V batarya olarak

çalışacaktır. FLEXVOLT™ batarya 54V veya 108V (ika adet 54V batarya) ürün olduğunda, bir 54V batarya olarak çalışacaktır.

Taşıma Modu: FLEXVOLT™ bataryaya kapak takıldığında batarya taşıma modundadır. Taşıma için kapağı muhafaza edin.

Taşıma modundayken pil dizileri, 3 bataryanın daha yüksek bir Watt saati (Wh) değerine sahip 1 bataryaya kıyasla daha düşük bir Watt saatiyle sonuçlanacak şekilde elektriksel olarak

birbirinden ayrılır. Daha düşük bir Watt saati değerine sahip 3 bataryanın bu artan miktarı bataryanın daha yüksek bir Watt saati değerine sahip bataryaların tabi olduğu belirli taşımacılık düzenlemelerinden muaf olmasına neden olabilir.

Örneğin, 3 x 36 Wh olarak belirtilen Transport (Taşıma) Wh değeri, her

biri 36 Wh olan 3 bataryanin

bulunduğu anlamına gelir. Use

(Kullanım) Wh değeri ise 108 Wh

olarak belirtilebilir (1 batarya

kasdedilir).

Kullanım ve taşıma modu etiket işareti örneği

Use: 108 Wh

Transport: 3x36 Wh

Saklama Önerileri

1. En iyi saklama ortamı serin ve kuru, doğrudan güneş ışığı almayan, aşırın sıcak ve soğuk olmayan yerlerdir. En uygun akü performansı ve ömrü için kullanımda değilken aküleri oda sıcaklığında saklayın.

2. Uzun süreli saklama için, en İyi sonuç için şarj cihazından uzak serin, kuru bir yerde tamamen dolu bir akü saklamak için tavsiye edilir.

nOT: Aküler tamamen şarj boşalmış halinde saklanmamalıdır. Akünün kullanılmadan önce yeniden şarj edilmesi gerekir.

Şarj Cihazı ve Akü Üzerindeki Etiketler

Bu kılavuzda kullanılan sembollere ilave olarak, şarj cihazı ve akü üzerinde bulunan etiketler aşağıdaki sembolleri belirtmektedir:

LI-ION

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Şarj süresi için Teknik Özellikleri bölümüne bakın.

İletken nesnelerle temas etmeyin.

Hasarlı aküleri şarj etmeyin.

Suya maruz bırakmayın.

Hasarlı kabloların hemen değiştirilmesini sağlayın.

Sadece 4 °C ve 40 °C arasında şarj edin.

Yalnızca kapalı alanda kullanım icindir.

Aküleri cevremize gerekli ozeni gostererek atın.

DEWALT aküler, yalnızca onlar için tasarlanmış olan DEWALT şarj cihazlarında şarj edin. DEWALT aküleri haricindeki akülerin DEWALT şarj cihazlarıyla şarj edilmesi patlamalarına veya diğer tehlikeli durumların ortaya çıkmasına sebep olabilir.

Aküyüateşe atmayın.

USE (KULLANIM) (taşima başlığı olmadan). Örnek: Wh değeri 108 Wh olarak belirtilir (108 Wh değerindeki 1 batarya).

TRANSPORT (TAŞIMA) (dahili taşıma başlığı ile). Örnek: Wh değeri 3 x 36 Wh olarak belirtilir (36 Wh değerindeki 3 batarya).

Akü tipi

DCS36518 volt akülerle çalışır.

Bu bataryalar kullanılmalıdır: DCB141, DCB142, DCB143, DCB144, DCB145, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185. Daha fazla bilgi için Teknik Veriler bölümüne bakın.

Ambalaj İçeriği

Ambalaj, aşağıdaki parçaları içermektedir:

1 Gönye testere

1 Biçak anahtarı

1 Testere bıçağı

1 Yan tutamak paketi

1 Toz torbası

1 Malzeme kelepçesi

1 Li-lyon batarya (C1, D1, L1, M1, P1, S1, T1, X1 modelleri)

2 Li-lyon bataryalar (C2, D2, L2, M2, P2, S2, T2, X2 modelleri)

3 Li-lyon bataryalar (C3, D3, L3, M3, P3, S3, T3, X3 modelleri)

1 Kullanım kılavuzu

nOT: Bataryalar, şarj cihazları ve alet kutuları N modellerinde bulunmaz. Bataryalar ve şarj cihazları NT modellerinde bulunmaz. B modelleri Bluetooth® bataryaları içerir.

- Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.

- Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Alet Üzerindeki Etiketler

Alet üzerinde, aşağıdaki uyarı sembolleri bulunmaktadır:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Kulaklık takın.

Koruyucu gözlük takın.

Ellerinizi biçaktan uzak tutun.

Görünür radyasyon, 1şığa bakmayın.

Tarih Kodu Konumu (Şek. A)

İmalat yılıni da içeren Tarih Kodu 24 gövdeye basılıdır.

Örnek:

2018 XX XX

Imalat Yili

Açıklama (Şek. A)

UVARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını degli uirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

1 Tetik düğmesi

2 Çalıştırma kolu

3 Montaj delikleri

4 Alt siper

5 Gönye kilit düğmesi

6 Kesim plakası

TÜRKÇE

7 Gönye kolu
8 Gönye ölçeği
9 Gönye ölçeği vidaları
10 Yan tutamaklar
11 Cit
12 Açılama kilit düğmesi
13 Raylar
14 Toz portu
15 Kaldırma kolu
16 Batarya

17 XPS™ çalışma lambası buton anahtarı
18 Kilitleme kolu
19 Ray ayarlama vidası
20 Ray kilit düğmesi
21 Kelepçe deliği
22 Biçak anahtarı
23 Kilitleme pimi
24 Tarih kodu
25 Açılama geçersiz kılma

Kullanim amaci

DEWALT DCS365 kablosuz raylı bileşik gönye testere profesyonel ahşap kesme işlemleri için tasarlanmıştır. Çapraz kesim, eğik kesim ve gönyeli kesim işlemlerini basit, doğru ve güvenli bir şekilde gerçekleştirilir.

Bu ünite, karpit uçlu, nominal 184 mm biçak çapına sahip bir biçakla kullanılmak üzere tasarlanmıştır.

ASLA metalleri veya hafif alaşımları, özellikle magnezyumu kesmeyin.

ISLAK KOŞULLARDA veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda kullanmayın.

Bu gönye testereler profesyonel elektrikli aletlerdir.

Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

- Bu ürün fiziksel ve zihinsel kapasitesinin yanı sıra algılama gücü azalmış olan veya yeterince deneyim ve bilgisi bulunmayan kişiler (çocuklar dahil) tarafından kullanılmak üzere üretilmemiştir. Bu tür kişiler ürünü ancak güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatların verilmesi veya sürekli kontrol altında tutulması durumunda kullanabilir. Çocuklar, bu ürün ile kontrol altında tutulmalıdır.

MONTAJ VE AYARLAMALAR

UVARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan

önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

: Yalnızca DEWALT akü ve şarj cihazlarını kullanın.

Alete Akü Takma Ve Çıkartma (Şek. C)

NOT: Akünün 16 tamamen şarjlı olduğundan emin olun.

Aküyü Aletin Koluna Takma

1. Aküyü 16 kolun içindeki raylarla hizalayın (Şek. C).
2. Aküyü, yerine oturduğunu duyana kadar ve alette tamamen oturana kadar kolun içine kaydırın.

Aküyü Aletten çıkarma

1. Serbest bırakma düğmesine 44 basın ve aküyü sıkıca çekerek aletin kolundan çıkarın.
2. Aküyü bu kılavuzun şarj cihazı kısmında açıklandığı gibi şarj cihazına takın.

Akü Şarj Seviyesi Göstergesi (Şek. C)

Bazı DLWALT aküler, aküde kalan şarj seviyesini gösteren üç yeşil LED ışından oluşan bir şarj seviyesi göstergesini içerir.

Şarj seviyesi göstergesini çalıştırmak için gösterge düğmesine 26 basın ve basılı tutun. Üç yeşil LED ışığının bir kombinasyonu kalan şarj seviyesini gösterecek şekilde yanacaktır. Aküdeki şarj seviyesi kullanılabilir limitin altındayken, gösterge yanmaz ve akünün şarj edilmesi gerekir.

NOT: Bu gösterge sadece aküda kalan şarj seviyesini gösterir. Bu alet işlevini göstermez; ürün parçaları, sıcaklık ve son kullanıcı uygulamaya göre değişime tabidir.

Tanima (Şek. A, D, E)

Yan taraftaki girintileri veya kaldırma kolunu 15 kullanarak kutuyu açın ve testereyi dışarı kaldırın (Şek. D).

Testereyi bir tezgah veya sağlam bir tezgah gibi düz ve pürüzsüz bir zemine koyun.

Testere ve onun çeşitli parçalarını tanımak için Şek. A'i inceleyin.

Ayarlamalarla ilgili bölüm bu terimlere dönüktür ve bu parçaların hangileri ve nerede olduğunu bilmeniz gerekir.

DİRKAT: Sıkışma tehlikesi. Yaralanma riskini azaltmak için kolu açılığına doğru çekerken baş parmağınızı çalıştırma kolunun alt tarafından tutun. Çalıştırma kolu aşağıya çekildiğinde alt siper yukarı hareket eder ve bu da parmağın sıkışmasına neden olabilit. Çalıştırma kolu özel kesim işlemleri için siperin yakınına yerleştirilmiştir.

Çalıştırma kolunu 2 yavaşça aşağıya bastırın ve aşağı kilitleme pimini 23 kendinize çekin. Aşağı yönde olan basıncı hafifçe serbest bırakın ve tam yüksekliğine ulaşmasını sağlayarak çalıştırma kolunu tutun. Testereyi bir yerden diğerine taşırken aşağı kilitleme pimini kullanın. Testereyi Şek. D'teki gösterildiği gibi taşımak için daima elle tutma girintilerini veya yan kolları 10 kullanın. Şek. E'e ve Yan Kolların Takılması bölümüne bakın.

Yan Kolların Takılması (Şek. E)

Testere, Şek. E'te görüldüğü gibi testereye takılması gereken iki yan kolla 10 birlikte gelir. Yan tutamak paketinde bulunan altigen anahtarla sağlam şekilde sıkın.

Tezgaha Montaj (Şek. A)

Tezgaha montajı kolaylaştirmak için delikler 3 Şek. A'de görüldüğü gibi 120 cm'de bir yerleştirilmiştir. Hareket etmesini önlemek için testerenizi her zaman sabit bir yüzeye sağlam bir şekilde monte edin. Aletin taşınabilirliğini iyileştirmek için, 12,7 mm'lik bir parçaya veya daha sonra çalışma desteğinize kelepçelenebilen daha kalın bir kontrplağa monte edilebilir veya diğer iş alanlarına taşınabilir ve yeniden kelepçelenebilir.

NOT: Testerenizi bir kontrplak parçasına monte etmeyi tercih ederseniz, montaj vidalarının ahşabin altından çıkıntı oluşturmadığından emin olun. Kontrplak çalışma desteği üzerine düzgünce oturmalıdır. Testereyi herhangi bir çalışma yüzeyine kelepçelerken, yalnızca montaj vida deliklerinin bulunduğu kelepçeleme yuvalarına kelepçeleyin. Başka herhangi bir noktaya kelepçelemek testerenin düzgün çalışmasına müdahale edecektir.

DİKAT: Bağlanma ve yanlışlığı önlemek için, montaj yüzeyinin eğri lügelesiz olmadığından emin olun. Testere yüzeyde titrarse, testere montaj yüzeyine sağlam şekilde yerleşene kadar bir testere ayağının altına ince bir parça malzeme yerleştirin.

Değiştirme veya Yeni Testere Bıçağı Takma (Şek. F1–F3)

Bkz. Ilave aksesuarlar başlığı altında Testere Bıçakları.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, takimlik veya bakım yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkartın.

Kazara çalışma yaralanmaya neden olabilir.

UVARI: Yaralanma riskini azaltmak için, testere biçagını tutarken iş eşini takın.

(35, Şek. F2) asla basmayın.

- Bu gönye testere ile metal, tuğla veya fiber çimento ürünlerini kesmeyin.

Bıçağın Çıkartılması (Şek. A, C, F1–3)

1. Bataryayı (16, Şek. C) testereden çıkartın.
2. Kolu yukarı konuma kaldırın ve alt siperi 4 olabildiğince kaldırın.

3. Siper braketi arka vidasını 27 dört tur gevşetin fakat yerinden sökmeyin.

4. Siper braketi arka vidasını (2, Şek. F) dört tur gevşetin fakat braket 29 bışak vidasına 31 erişim için yeterli uzaklığa kaldırılabilene kadar yerinden sökmeyin. Siper braketi arka vidasının konumu nedeniyle alt siper kalkık kalır.

5. Testere bicağını 30 kilit devreye girene kadar elle dikkatlice döndürürken mil kilit düğmesine (35, Şek. F2) basın.
6. Biçak vidasını 31 gevşetmek için düğmeyi basılı tutarak, diğer elinizi ve ürünle birlikte verilen anahtarın T40 tarafını 22 kullanın. (Saat yönünde çevirin, soldan dişli.)
7. Ürünle birlikte verilen anahtarın T40 tarafını, dış kelepçe pulunu (32, Şek. F3) ve biçagı 30 kullanarak bıçak vidasını 31 çıkartın. İç kelepçe pulu 33 mil üzerinde 34 bırakılabilir.

Bir Bıçağın Takılması (Şek. F1–F3)

1. Bataryayı (16, Şek. C) testereden çıkartın.
2. Kol kalkık, talt siper 4 açık ve siper braketi 29 kaldırılmış olarak, bıçağı 30 dişleri testerede dönüş yönünü gösterirken mil 34 üzerine ve iç kelepçe puluna 33 temas edecek şekilde yerleştirin.
3. Diş kelepçe pulunu 32 mile 34 monte edin.
4. Biçak vidasını 31 takın ve mil kilidini 35 devreye sokarak, vidayı 31 verilen anahtar 22 ile iyice sıkın (saat yönünün tersine çevirin, soldan dişli).
5. Siper braketini 29 tam aşağıdaki orijinal konumuna geri döndürün ve braketi yerinde tutmak için her iki siper braketi vidasını (27, 28) sağlam şekilde sıkın.

UVIRI: Testere etkinleştirilmeden önce siper braketi tam aşağıdaki konumuna geri döndürülmelidir ve siper braketi vidaları sıkılmalıdır. Bunun ihmal edilmesi siperin kapanmasını önleyebilir veya siperin dönen testere biçağına ternas etmesine ve bunun sonucunda da testerenin hasar görmesine ve ciddi yaralanmalara neden olabilir.

Testerenin Taşınması (Şek. A)

UVARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, takulik veya bakım yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkartın.

Kazara çalışma yaralanmaya neden olabilir.

UYARI: Ciddi yaralanma riskini azaltmak için, taşımadan önce erjali düzmesini 20, gönye kilit düğmesini 5, açılama kilit düğmesi 12 ve aşağı kilitleme pimini 23 daima kilitleyin. (Şek. A'e bakın.)

Gönye testereyi bir yerden diğerine kolayca taşımak için Şek. A'de gösterildiği gibi gönye testerenin en üstüne bir kaldırma kolu 15 ve altlık üzerine yan kollar 10 eklenmiştir.

Gönye Testerenin Saklanması

Gönye testere kuru bir yerde saklanmalı ve çocuklar ve eğitimsiz kullanıcılardan uzakta, güvenli bir şekilde kilit altına alınmalıdır.

ÖZELLIKLER VE KONTROLLER

UVARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, telemlik veya bakım yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkartın.

Kazara çalışma yaralanmaya neden olabilir.

XPS™ LED Çalışma Işığı Sisteminin Kullanılması (Şek. A)

U1: RI: Doğrudan çalıştırma lambasına bakmayın.

nOT: Batarya şarj edilmeli ve gönye testereye bağlanmalıdır.

The XPS™ LED Çalışma Işiği Sistemi buton anahtar 17 tarafından açılabilir. Testere kullanılmadığında lamba 20 saniye içerisinde otomatik kapanır. Lamba, aletin ana tetik düğmesi 1 çekildiği her seferinde otomatik etkinleşir.

Bir ahşap parçası üzerinde kalemlle çizilmiş mevcut bir hat üzerinde kesim için, buton anahtarı 17 kullanarak (ana tetik düğmesiyle değil) XPS™ çalışma işığı sistemini açın ve ardından testere bicağını ahşaba yakınılaştırmak için çalıştırma kolunu 2 aşağıya çekin. Bicağın gölgesi ahşapta görünecektir. Bu gölge hattı bir kesim işlemi sırasında bicağın çıkartacağı malzemeyi temsil etmektedir. Kesme işleminizi tam olarak kalem tarafından çizilen hatta yapabilmek için bu hattı bicağın gölgesinin kenariyla hizalayın. Kalem hattıyla tam olarak denk getirmek için gönyeyi veya eğik açıları ayarlamanız gerektiğini unutmayın.

Testerede bir batarya uyarı özelliği mevcuttur. Batarya kullanım şarjının sonuna yaklaştığında veya batarya çok isındığında XPS™ çalışma ışığı yanıp sönmeye başlar. Kesme işlemine devam etmeden önce bataryayı şarj edin. Batarya şarj talimatları için Tüm Bataryalar İçin Güvenlik Talimatları başlığı altındaki Şarj Prosedürü başlıklı bölüme bakın.

Gönye Kilit Düğmesi (Şek. A, J)

Gönye kilit kolu 5 testerenizi 48° sağa ve 48° sola gönye yapmanıza izin verir. Gönye kolu, hem sağda ve hem solda 10°, 15°, 22.5°, 31.62° ve 45°'de otomatik olarak yerleşecektir.

Açılama Kilit Düğmesi (Şek. A, L1, L2)

Açılama kilidi, testereye sola doğru 48° açı vermenizi sağlar. Açılama ayarı için, açılama kilit düğmesini 12 gevşetmek üzere saatin tersi yönde çevirin. Sıkmak için, açılama kilit düğmesini saat yönünde çevirin.

Ray Kilit Düğmesi (Şek. A)

Ray kilit düğmesi 20, raylar üzerinde kaymasını önlemek için testere kafasını sağlam şekilde kilitlemenizi sağlar. Bu, belli kesimler yaparken veya testereyi taşırken gereklidir.

Aşağı Kilitleme Pimi (Şek. A)

UYARI: Aşağı kilitleme pimi yalnızca testere taşınırken veya sürken kullanılmalıdır. Herhangi bir kesme işlemi için ASLA aşağı kilitleme pimini kullanmayın.

Testere kafasını aşağı konumda kilitlemek için, testere kafasını aşağıya itin, aşağı kilitleme pimini 23 itin ve testere kafasını serbest bırakın. Bu, testereyi bir yerden bir yere hareket ettirirken testere kafasını güvenle aşağıda tutacaktır. Serbest bırakmak için, testere kafasını aşağıya bastırın ve pimi çekerek çıkarın.

ÇALIŞMA

Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere her zürün uyun.
UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, telemlik veya bakım yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkartın. Kazara çalışma yaralanmaya neden olabilir.
UVARI: Biçak yolunda herhangi bir engel bulunmadığından emin için iş parçasında herhangi bir kesme işleminden önce daima elektriksiz kuru çalıştırma yapın.

Düzgün Vücut ve El Konumu (Şek. G1–G4)

UYARI: Ciddi yaralanma riskini azaltmak için, Şek. G1 ve Çeşler gösterildiği gibi DAIMA şekilde gösterilen uygun el pozisyonunu kullanın.
UYARI: Ciddi yaralanma riskini azaltmak için, ani tepki ihtimaline kari oleti HER ZAMAN sıkıca tutun.

• Çalışılan parçayı mümkün olduğu sürece kelepçelerle sabitleyin.
• Ellerinizi asla kesim alanının yakınına koymayın. Ellerinizi biçaktan 100 mm daha yakına koymayın.
• Kesim yaparken iş parçasını tablaya ve çite dayanacak şekilde sıkıca tutun. Tetiği bırakana ve biçak tamamen duruncaya kadar ellerinizi konumunda tutun.

TÜRKÇE

• BIÇAĞIN YOLUNU KONTROL EDEBİL MENİZ İÇİN KESİMLERİ BİTİRMEĐEN ÖNCE DAİMA KURU ÇALIŞTIRMA (ELEKTRİKSİZ) GERÇEKLEŞTİRİN. ELLERİNİZİ, ŞEKİL G3 VE G4'DE GÖSTERİLDİĞI GİBİ ÇAPRAZ TUTMAYIN.
• İki ayağın da sıkıca zeminde olmasını sağlayın ve uygun dengeyi koruyun. Gönye kolunu sola ve sağa hareket ettirdikçe, onu takip edin ve testere biçagının halifçe yanında durun.
• Bir kalem izini takip ederken siper hava deliklerine bakın.

Tetik Düğmesi (Şek. H)

Testereyi açmak için kilitleme kolunu 18 aletin arka kısmına doğru çekin ve ardından tetik düğmesine 1 basın. Testere, düğmeye basıldığı sürece çalışır. Kesimi yapmadan önce bıçağın tam çalışma hızında dönmesine izin verin. Testereyi kapatmak için ise, tetik düğmesini serbest bırakın. Testere kafasını kaldırmadan önce bıçağın durmasını bekleyin. Düğmenin kilidinin açık konuma getirilmesi için herhangi bir koşul yoktur. Düğmeyi kilitlemek üzere bir asma kilit takmak için tetikte bir delik 36 mevcuttur.

Testerede otomatik elektrikli bir biçak freni bulunmaz fakat testere biçagı tetiğin serbest bırakılmasından sonra 5 saniye içerisinde durmalıdır. Bu ayarlanabilir bir süre değildir. Eğer durma süresi sürekli olarak 5 saniyeyi aşarsa, aleti yetkilli bir DEWALT servis merkezine götürün.

Kesim yerinden çıkartmadan önce bıçağın durduğundan mutlaka emin olun.

Toz Emme (Şek. A, I)

UVARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, takulik veya bakım yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkartın. Kazara çalışma yaralanmaya neden olabilir.

UVRI: Kayın ve meşe tozu gibi bazı toziar, özellikle ağaç işleme kultimaddeleriyle birleştiğinde kansere yol açıcı maddeler olarak bilinmektedir.

• Daima toz emme düzeneği kullanın.
- Çalışma alanının iyi havalanmasını sağlayın.
- Uygun bir maske kullanmanız önerilmektedir.

Testerede, ürünle birlikte verilen toz torbası 37 veya bir mağaza vakum sisteminin bağlanabilmesini sağlayan dahili toz portu 14 mevcuttur.

Toz torbasını yerleştirmek için

1. Toz torbasını 37 Şek, l'da gösterildiği gibi toz portuna 14 takın.

Toz torbasını boşaltmak için

1. Toz torbasını 37 testereden çıkarın ve boşaltmak için hafifçe sallayın veya vurun.
2. Toz torbasini toz portuna 14 geri takin.

Tozun tamamının torbadan çıkmadığını fark edeceksiniz. Bu, kesme performansını etkilemeyecek, ancak testerenin toz toplama verimliliğini azaltacaktır. Testerenizin toz toplama verimliliğini eski haline getirmek için boşaltırken toz torbasının içindeki yayı bastının ve çöp kutusu veya toz haznesinin kenarına vurun

DIŞKAT: Toz torbası veya DEWALT toz emici yerinde olmadığılar ve bu testereyi çalıştırmayın. Ahşap tozu solunum tehlikesi oluşturabilir.

Testerenizle Kesme (Şek. A)

İş parçasını tablaya veya çite elle sabitleyemiyorsanız (düzensiz Şek. vb.) veya eliniz biçaga 100 mm'den daha yakın mesafede olacaksa bir testere veya diğer sabitleyici kullanılmalıdır. Daha fazla bilgi için İş Parçasını Yerine Sıkıştırma bölümüne bakın.

Kaydırma özelliği kullanılmıyorsa, testere kafasının olabildiğince geriye itildiğinden ve ray kilidi düğmesinin 20 sıkıldığından emin olun. Bu, iş parçasıyla çalışmaya başlandığında testerenin rayları boyunca kaymasını önler.

NOT: BU TESTERE İLE METAL VEYA DUVAR MALZEMESİ KESMEYİN.

Aşındırıcı biçak kullanmayın.

NOT: Kesim işleminden önce alt siper hakkında önemli bilgiler için Ayarlar bölümünde Siper Hareketi ve Görünürlük başlıklı bölüme bakın.

Enine kesimler

Düz Kesim (Şek. A, G1, G2)

Bir enine kesim, ahşabı damar boyunca herhangi bir açıda keserek yapılır. Bir enine düz kesim gönye testere ile sıfır derece konumunda yapılır. Gönye kolunu sıfira ayarlayıp kilitleyin, ahşabı tabla üzerinde ve çite dayanacak şekilde sıkıca tutun. Ray kilit düğmesi 20 sıkılmışken, tetik anahtarını 1 sıkıştırarak testereyi açın.

Testere hızlandığında (yaklaşık 1 saniye), kolu hafifçe alçaltın ve ahşabı yavaşça kesin. Kolu yükseltmeden önce bıçağın tam olarak durmasına izin verin.

51 mm x 102 mm, üzeri genişliğe sahip herhangi birşeyi keserken ray kilit düğmesi 20 gevşetilmiş olarak bir dış-aşağı-geri hareketi kullanın. Testereyi kendinize doğru çekin, testere kafasını iş parçasına doğru aşağıya indirin ve kesimi tamamlamak için testereyi yavaşça geri itin. Dışarı çekerken testere bicağının iş parçasının üst kısmıyla temas etmesine izin vermeyin. Testere, muhtemelen kişisel yaralanmaya veya iş parçasının zarar görmesine neden olacak şekilde size doğru hareket edebilir.

UVI Rİ: Kesim sırasında ellerinizle biçak arasındaki mesafenin 100 mm aande olması gerekliyse, kontrolü korumak ve iş parçasının zarar görmesi ve kişisel yaralanma riskini azaltmak için daima bir çalışma kelepçesi kullanın.

NOT: Testerenin ray boyunca kaymasını sağlamak içinŞek. A'de gösterilen ray kilit düğmesi 20 gevşek olmalıdır.

Gönye Kesimi (Şek. J, K)

Boydan boya gönye kesimleri gönye koluyla sıfır harici herhangi bir açıda yapılır. Bu açı köşeler için genellikle 45° olur, ancak sıfır ila soldan 48° veya sağdan 48° herhangi bir yere ayarlanabilir. Testereyi gönyelemek için gönye kilit düğmesini 5 saatin tersi yönde çevirerek gevşetin. Gönye kolunu 7 gönye ölçeğinde 8 istenen gönye açısından taşımak için gönye kilit düğmesini yukarı çekin. Sıkmak için gönye kilit düğmesini saat yönünde çevirin. Kesimi yukarıda açıklandığı gibi yapın.

Boy olarak daha kısa olan, 51 mm x 102 mm 'den daha geniş iş parçaları üzerinde bir gönye kesimi gerçekleştirirken, uzun tarafı daima çite karşı yerleştirin (Şek. K).

Bir ahşap parçası üzerinde mevcut bir kalem hattından kesim yapmak için açıyı mümkün olduğu kadar yakın eşleştirin. Gönye açısını hangi yöne ayarlanacağını belirlemek ve yeniden kesmek için önce ahşabı biraz uzun kesin ve kalemlle çizilen hotla kesim kenarı arasındaki mesafeyi ölçün. Bunun için biraz pratik gerekir fakat yaygın kullanılan bir tekniktir.

Açılı Kesimler (Şek. L1, L2)

Bir açılı kesim, testere bıçağı ahşap üzerine bir açıyla eğilerek yapılan bir enine kesimdir. Açıyı ayarlamak için, açılama kilit düğmesini 12 gevşetin ve testereyi istediğiniz kadar sola hareket ettirin. İstenen açılama açısı ayarlandıktan sonra açılama kilidini sağlam şekilde sıkın. Açılama açılan sağa doğru 0° ila sola doğru 48° arasına ayarlanabilir.

Açılama açısını 45º ila 48º arasına ayarlamak için,

1. Açılama kilit düğmesini 12 gevşetin.
2. Testere kafasını 48°'ye getirin.

3. Açılama kilit düğmesini sıkın.

4. Açılama geçersiz kılma parçasını 25 bir tarafa kaydırmak için testere kafasını hafif eğin.

Kesme Kalitesi

Tüm kesimlerin düzgünlüğü bir dizi değişkene bağlıdır. Kesilen malzeme, biçak tipi, biçak keskinliği ve kesme hızı gibi şeylerin tümü kesme kalitesine katkıda bulunur.

Kalıplama ve diğer hassas çalışmalar için en pürüzsüz kesimler istenildiğinde, keskin bir (60 diş karbür uç) birçok ve daha yavaş, dengeli bir kesme hızı istenilen sonuçları verecektir.

Kesme sırasında malzemelerin hareket etmemesini veya kaymamasını sağlayın; güvenli bir şekilde yerine tutturun. Kolu yükseltmeden önce, daima bıçağın tam olarak durmasını bekleyin.

Parçanın arkasından halen küçük ahşap parçaları dökülüyorsa, kesiğin olacağı yerde ahşabın üzerine bir parça maskeleme bandı yapıştırın. Bandın üzerinden kesin ve işiniz bittiğinde bandı dikkatlı bir şekilde çıkarın.

Değişik kesme uygulamaları için testerenizde kullanım açısından önerilen biçak listesine bakın ve size en uygun olanı seçin. Bkz. İlave aksesuarlar başlığı altında Testere Biçakları.

İş parçasını Sabitleme

UVRI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, telemlik veya bakım yapmadan ya da parça veya aksesuarları söüp takmadan önce aleti kapatın ve bataryayı çıkartın. Kazara çalışma yaralanmaya neden olabilir.

UVIRI: Bir kesimden önce kelepçelenmiş, dengeli ve güvenli olan iş parçası, kesim tamamlandıktan sonra dengesini kaybedebilir. Dengesiz bir yük testereyi veya bir masa veya tezgah gibi testerenin takılı olduğu herhangi bir şeyi yana yatırabilir. Dengesiz hale gelebilecek bir kesim yaparken, iş parçasını düzgün şekilde destekleyin ve testerenin sabit bir yüzeye sağlam şekilde civatalandığından emin olun. Yaralanmayla sonuçlanabilir.

UVARI: Kelepçenin her kullanılısında, kelepçe ayağının testere alanının yukarısına kelepçeli kalması gereklidir. İş parçasını, çalışma alanındaki herhangi bir başka parçaya değil, daima testerenin tabanına kelepçeleyin. Kelepçe ayağının testere tabanının kenarına kelepçelenmediğinden emin olun.

UVARI: Kesim sırasında ellerinizle biçak arasındaki mesafenin 100 mm celimde olması gerekliyse, kontrolü korumak ve iş parçasının zarar görmesi ve kişisel yaralanma riskini azaltmak için daima bir çalışma kelepçesi kullanın.

İş parçasını tablaya veya çite elle sabitleyemiyorsanız (düzensiz Şek. vb.) veya eliniz bıçağa 100 mm'den daha yakın mesafede olacaksa bir testere veya diğer sabitleyici kullanılmalıdır.

Testerenizle verilen malzeme kelepçesini kullanın. Bir malzeme kelepçesi satın almak için yerel saticiniza veya Di WALT servis merkezine başvurun. Yay kelepçeler, çubuk kelepçeler veya C kelepçeler gibi başka destek elemanları belli boyutlar ve şekillerdeki malzemeler için gerekli olabilir. Bu kelepçeleri seçerken ve yerleştirirken dikkatlı olun. Kesim işleminden önce bir kuru çalıştırma için zaman ayının.

Kelepçenin Takılması (Şek. M)

1. Kelepçe 38 gönye testerenin arkasına bakarken kelepçe çubuğunu citin arkasındaki deliğe 21 yerleştirin. Kelepçe çubuğunun altındaki oluşun deliğe 21 tam olarak yerleştiginden emin olun.
2. Kelepçeyi gönye testeresinin önüne doğru 180° döndürün.
3. Kelepçe kolunu yukarıya veya aşağıya ayarlamak için düğmeyi gevşetin, ardından iş parçasını sağlam şekilde kelepçelemek için ince ayar düğmesini kullanın.

NOT: Açılandırırken kelepçeyi tabanın zıt tarafına yerleştirin. BIÇAĞIN YOLUNU KONTROL EDEBILI MENİZ İÇİN KESİMLERİ BITİRMEDEN ÖNCE DALMA KURU ÇALIŞTIRMA (ELEKTRİKSİZ) GERÇEKLEŞTİRİN. KELEPÇENİN, TESTERE VEYA SİPERLERİN HAREKETİNE MÜDAHALE ETMEDİĞİNDEN EMİN OLUN.

AYARLAR

UVARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, takulik veya bakım yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkartın. Kazara çalışma yaralanmaya neden olabilir.

Gönye testereniz üretim anında fabrikada eksiksiz ve doğru olarak ayarlanmıştır. Nakliye ve kullanım veya başka herhangi bir nedenden ötürü yeniden ayarlama gerekliyse, testerenizi ayarlamak için aşağıdaki talimatları takip edin.

Bir kez yapıldığında, bu ayarlamalar doğru olarak kalacaktır. Testerenizin doğruluğunu korumak için bu talimatları dikkatli bir şekilde takip etmek üzere şimdi biraz zaman ayının.

Gönye Ölçeğini Ayarlama (Şek. J, N)

Testere kafasını aşağı konumda kilitleyin. Gönye kilit düğmesinin 5 kilidini açın ve gönye kolunu 7 0° gönye konumunda kilitlenene kadar döndürün. Gönye kilit düğmesini kilitlemeyin. Testere çiti ve biçağına karşı, Şek. N'te gösterildiği gibi bir gönye yerleştirin. (Biçak dışı uçlarına gönye ile dokunmayın. Böyle yapılması hatalı ölçümlere neden olur.) Testere biçagı çite tam olarak dik değilse, gönye ölçeğini 8 tutan üç vidayı (9, Şek. J) gevşetin ve gönye ile ölçerek, gönye kilit kolunu ve ölçeği, biçak çite dik olana dek sola ya da sağa kaydırın. Üç vidayı yeniden sıkın.

Açılama Gönyesi ile Tabla Ayarı (Şek. A, L1, 0)

Bıçak gönyesini tablaya hizalamak için, çalıştırma kolu aşağı kilitleme pimi 23 ile aşağı konuma kilitleyin. Gönyenin dişin üst kısmında olmamasını sağlayarak bıçağa karşı bir gönye yerleştirin. Açılama kilit düğmesini 12 gevşetin ve açılama kolunun 0° açılama frenine sıkıca dayanmasını sağlayın. 0° açı ayar vidasını 41 4 mm altıgen başlıklı anahtarla (ürünle birlikte verilmez) gerektiği gibi döndürün ve bıçağın gönye ile ölçüldüğü gibi tablaya 0° açıyla olmasını sağlayın.

Eğim Durdurucu 45° Sol Ayarlama (Şek. A, L1, L2)

Sol 45° eğim durdurucuyu ayarlamak için öncelikle açılama kilit düğmesini gevşetin ve kafayı durana kadar eğin. Açılama geçersiz kılmanın 25° 45° konumda olduğunu doğrulayın ve açılama göstergesi 40 tam olarak 45° göstermiyorsa açılama göstergesi 40 45° gösterene kadar 45° eğim ayarlama vidasını 42 çevirin.

Siper Hareketi ve Görünürlük (Şek. A, X)

DIYAT: Sıkışma tehlikesi. Yaralanma riskini azoltmak için kolu aşağıya doğru çekerken baş parmağınızı çalıştırma kolunun alt tarafından tutun. Çalıştırma kolu aşağıya çekildiğinde alt siper yukarı hareket eder ve bu da parmağın sıkışmasına neden olabilir.

Testerenizdeki alt siper 4 kol aşağı götürüldüğünde biçagı otomatik olarak ortaya çıkarmak ve kol yükseltildiğinde biçagı kaplamak için tasarlanmıştır. Her kullanım öncesi veya ayarlama yapıldıktan sonra kolu (elektrik olmadan) döndürün ve siperin düzgün açıldığını ve tam kapandığını doğrulayın. Siper bıçağa temas etmemelidir. Kol yukarıda olarak, kolu (elektrik olmadan) Şek. X'te gösterildiği gibi kaldırın ve serbest bırakın. Siper hızlı bir şekilde tamamen kapanmalıdır. Alt siper serbest hareket etmiyor ve hızlı bir şekilde tamamen kapanmıyorsa testereyi çalıştırmayın. Testereyi çalıştırırken siperi asla açık konumda kelepçelemeyin veya bağlamayın.

Siper, testere biçakları takılırken veya sökülürken ya da testerenin incelenmesi için elle kaldırılabilir. BIÇAK DURDURULMADIKÇA alt SİPERİ ASLA ELLE KALDIRMAYIN.

NOT: Büyük malzemelerde belirli özel kesimler siperi elle kaldırmanızı gerektirir. Bu konuda Özel Kesimler başlığı altındaki Geniş Malzemenin Kesilmesi konusuna bakın.

Siperin ön kısmı kesme sırasında görünmesi için pencerelidir. Pencereler uçuşan cürüfu önemli derecede azalttığı halde, siperde açıklıklar vardır ve pencerelerden bakarken her zaman koruyucu gözlükler takılmalıdır.

Ray Rehberinin Ayarlanması (Şek. A)

Rayları 13 düzenli olarak herhangi bir sallanma veya açıklık açısından kontrol edin. Raylar kuru ve temiz bir bezle temizlenebilir. Sağ ray Şek. A'de gösterildiği gibi ray ayarlama vidası 19 ile ayarlanabilir. Açıklığı azaltmak için 4 mm'lik bir altıgen anahtar kullanın ve testere kafasını ileri geri kaydırırken ayar vidasını saat yönünde döndürün. Minimum kaydırma gücünü korurken oynamayı azaltın.

Uzun Parçaların Desteklenmesi

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, tereklik veya bakım yapmadan ya da parça veya aksesuarları

söküp takmadan önce aleti kapatın ve bataryayı çıkartın.

Kazara çalışma yaralanmaya neden olabilir.

UZUn PARÇALARI DAİMA DEsTEkLEYİN.

Başka bir insanı bir tabla uzantısı yerine veya basit gönye testere tezgahından uzun veya geniş olan bir iş parçası için ilave destek olarak veya iş parçasını beslemek, desteklemek veya çekmek için kullanmayın. Uçların düşmesini önlemek için testere tezgahları veya benzeri aletler gibi kullanışlı yollarla uzun iş parçalarını destekleyin.

Resim Çerçeveleri, Gölge Kutuları ve Diğer Dört Kenarlı Projeleri Kesme (Şek. P, Q)

Burada listelenen öğelerin nasıl yapılacağını en iyi şekilde anlamak için testereniz için bir "his" geliştirmeden önce hurda ahşapları kullanarak birkaç basit proje denemenizi öneriyoruz.

Testereniz Şek. P'da gösterilen gibi gönyeli kesilen kenarlar için mükemmeldir. Şek. Q'deki Çizim A'da 90°lik bir köse oluşturmak için her biri 45° olan iki panonun kenarlarını açılamak için açılama ayarı kullanılarak yapılan bir bağlantı gösterilmektedir. Bu bağlantı için gönye kolu sıfır konumuna kilitlenir ve açılama ayarı 45°de kilitlenir. Ahşap, geniş düz tarafı tablaya, dar kenarı da çite dayanacak şekilde konumlandırılır. Kesim, çite karşı geniş yüzeyle sağ ve sol gönyeleme yapılarak da gerçekleştirililebilir.

Trim Çitasının ve Diğer Çerçevelerin Kesilmesi (Şek. Q)

Şek. Q'deki Çizim B 90° bir köşe oluşturmak için iki panoya 45°'de gönye kolunu ayarlayarak yapılan bir bağlantıyı gösterir. Bu tip bir bağlantıyı yapmak için, açılı ayarlamayı sıfıra ve gönye kolunu 45°'ye ayarlayın. Bir kere daha, ahşabı geniş düz tarafı tablaya, dar kenarı da çite dayanacak şekilde konumlandırın.

Şek. P ve Q sadece dört kenarlı nesneler içindir.

Kenar sayısı değişikçe, gönye ve açılama açıları da değişir. Aşağıdaki çizelgebir dizi Şek. için doğru açıları sunar.

- ÖRNEKLER -

KENAR Sayısı GÖNYE VEYA AÇILAMA AÇISI

4 45°

5 36°

6 30°

7 25,7°

8 22,5°

9 20°

10 18°

Bu tabloda tüm kenarların eşit uzunluğa sahip olduğu varsayılmaktadır. Çizelgede gösterilmeyen bir Şek. için, aşağıdaki formülü kullanın: 180° bölü kenar sayısı eşittir gönye (malzeme dikey kesiliyorsa) veya açılandırma açısı (malzeme düz uzanırken kesiliyorsa).

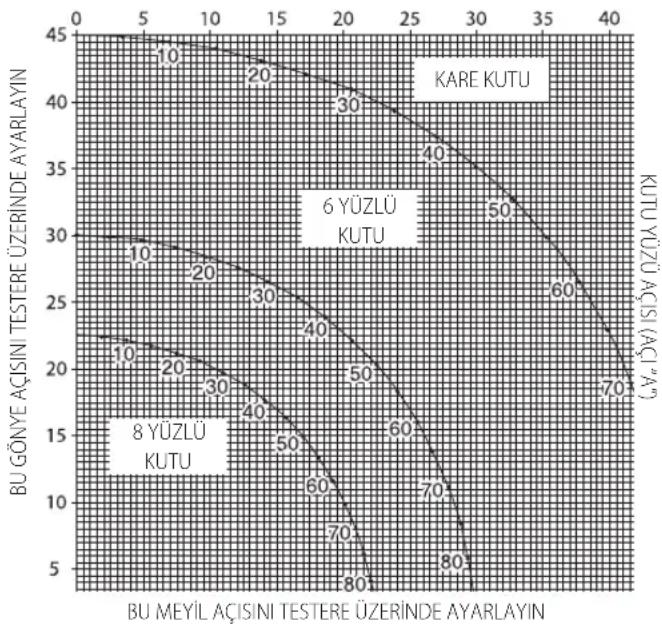

Bileşik Gönyelerin Kesilmesi (Şek. R)

Bileşik gönye, aynı anda bir gönye açısı ve açılama açısı kullanılarak yapılan bir kesimdir. Bu, Şek. R'de gösterilen gibi verev kenarlara sahip çerçeveler veya kutular yapmak için kullanılan kesim tipidir.

nOT: Kesme açısı kesimden kesime değişiklik gösteriyorsa, açılama kilit düğmesinin ve gönye kilidi kolunun güvenli şekilde kilitlendiğini kontrol edin. Açılamada veya gönyede herhangi bir değişiklik yaptıktan sonra bunlar kilitlenmelidir.

Aşağıdaki tablo yaygın bileşik gönye kesimleri için düzgün eğim ve gönye ayarlarını seçmekte size yardımcı olacaktır. Çizelgeyi kullanmak için, çizelgedeki uygun kavisteki o açıyı bularak, istenilen "A" açısından (Şek. R) seçin. Doğru açılama açısından bulmak için o noktadan itibaren çizelgeyi aşağıya doğru düz, doğru gönye açısından bulmak için düz çapraz takip edin.

Testerenizi saptanan açılara ayarlayın ve birkaç deneme kesimi yapın. Bu prosedür için bir anlayış oluşturana ve rahat hissedene kadar kesilmiş parçaları birbirine takarak pratik yapın.

Örnek: 26° dış açılı 4 kenarlı bir kutu yapmak için (Açı A, Şek. R), sağ üst kavisi kullanın. Kavis ölçeğinde 26°yi bulun. Testerede gönye açısı ayarını elde etmek için (42°) herhangi bir kenardan yatay keşişim hattını takip edin. Aynı şekilde, testeredeki açılama açısını elde etmek için (18°) üst veya alttan dikey keşişim hattını takip edin. Testeredeki ayarları doğrulamak için daima birkaç hurda ahşap parçasında kesmeyi deneyin.

Taban Kalıbının Kesilmesi (Şek. S)

Düz 90° kesimler:

Ahşabı çite karşı konumlandırın ve Şek. S'da gösterildiği gibi yerinde tutun. Testereyi çalıştırın, bıçağın tam hızı ulaşmasını sağlayın ve kesim boyunca kolu yavaşça alçaltın.

Taban Kalibinin Kesilmesi 89 Mm'ye Kadar Çite Karşı Yüksek Dikeylik

Malzemeyi Şek. S'da gösterildiği gibi konumlandırın.

Tüm kesimler, kalıbın arka kısmı çite, kalıbın altı da tablaya dayanacak şekilde yapılmalıdır.

IÇ KENAR DIŞ KENAR
Sol yan Gönye sol 45°	Gönye sağ 45°
Kesimin sol tarafını kaydet	Kesimin sol tarafını kaydet
Sağ taraf Gönye sağ 45°	Gönye sol 45°
Kesimin sağ tarafını kaydet	Kesimin sağ tarafını kaydet
89 mm'ye kadar malzeme yukarıda açıklandığı şekilde kesilebilir. Malzemenin genişliği 19 mm'yi aşamaz.

Tepe Kalıbının Kesilmesi (Şek. T, U)

Düzgün şekilde uyması için, tepe kalıbının bileşik gönyeyle son derece doğru bir şekilde ölçülmesi gerekir.

Belirli bir tepe kalibının parçası üzerindeki iki düz yüzey birlikte toplandığında tam olarak 90°ye eşit açılardadır. Tümü olmasa da çoğu tepe kalıbı 52°lik bir üst arka açıya (tavana düz gelen bölüm) ve 38°lik bir alt arka açıya (duvara düz gelen bölüm) sahiptir.

Gönye testere doğru açıda tepe kalıbı kesmek için 31,6° sol ve sağda özel ön ayarlı gönye kilitleme noktalarına sahiptir. 33,8° de açılama ölçeğinde de bir işaret bulunmaktadır.

Açılama Ayarı/Kesim Türütablosunda tepe kalibının kesilmesine dönük doğru ayarlar verilmektedir. (Gönye ve açılama ayarları için sayılar son derece hassastır ve testerenizde doğru şekilde ayarlamak kolay olmayabilir.) Çoğu odada tam 90°lik açılar bulunmadığı için ayarlarınız için bir şekilde ince ayar yapmanız gerekir.

HURDA MALZEME İLE ÖN TEST YAPILMASI SON DERECE ÖNEMLİDIR!

Tepe Kalıbı Yerleşme Yüzeyini Kesme Ve Bileşik Özelliklerini Kullanma Talimatları

1. Kalıbı geniş arka yüzeyi testere tezgahı üzerinde aşağıya düz bakacak şekilde uzatın (Şek. T).
2. Aşağıdaki ayarlar 52° ve 38° açılara sahip tüm Standart (ABD) tepe kalıplan için geçerlidir.

AÇILAMA AYARI KESİM TÜRÜ

33,8° SOL TARAF, IC KÖSE:
	Kalibin üst kısmı çite
	Gönye tezgah ayarı sağ 31.62°
	Kesimin sol ucunu kaydet
33,8° SAG TARAF, IC KÖSE:
	Kalibin alt kısmı çite
	Gönye tezgah ayarı sol 31.62°
	Kesimin sol ucunu kaydet
33,8° SOL TARAF, DIŞ KÖSE:
	Kalibin alt kısmı çite
	Gönye tezgah ayarı sol 31.62°
	Kesimin sağ ucunu kaydet
33,8° SAG TARAF, DIŞ KÖSE:
	Kalibin üst kısmı çite
	Gönye tezgah ayarı sağ 31.62°
	Kesimin sağ ucunu kaydet

NOT: Tüm bileşen gönyeleri için açılama ve gönye açılarını ayarlarken tepe kalıpları için sunulan açılar son derece hassastır ve tam olarak ayarlamak zordur. Hafif kaydırması kolay olduğu ve çok az oda tam kare köşelere sahip olduğu için, tüm ayarlar hurda kalıplar üzerinde test edilmelidir.

HURDA MALZEME İLE ÖN TEST YAPILMASI SON DERECE ÖNEMLİDİR!

Tepe Kalibının Kesilmesi İçin Alternatif Yöntem

Kalibi çit 11 ve testere tezgahı 43 arasındaki bir açıda, Şek. U'de gösterildiği gibi yerleştirin.

Bu yöntemi kullanarak tepe kalıbı kesmenin avantajlı herhangi bir açılı kesime gerek olmamasıdır. Gönye açısındanki minik değişiklikler açılandırma açısından etki etmeden yapılabilir. Bu şekilde, 90°nin dışındaki kenarlara karşılaşıldığında, testere bunlar için hızlica ve kolayca ayarlanabilir.

Tüm Kesimler İçin Çit Ve Testere Tabanı Arasında Açı Verilmiş Tepe Kalıbının Kesilmesine Dair Talimatlar

Bu testerede maksimum 14 mm x 92 mm büyüklüğe sahip içiçe tepe kalıp kesilebilir.

1. Kalıbı çit 11 ve testere tezgahı 43 arasındaki bir açıda, Şek. U'de gösterildiği gibi yerleştirin.
2. Kalibin arkasındaki açı verilen "düzlükler" çit ve testere tablasında dümdüz uzanmalıdır.

IÇ KENAR DIŞ KENAR

Sol yan Gönye sağ 45°de	Gönye sol 45°de
Kesimin sağ tarafını kaydet	Kesimin sağ tarafını kaydet
Sağ taraf Gönye sol 45°de	Gönye sağ 45°de
Kesimin sol tarafını kaydet	Kesimin sol tarafını kaydet

Özel Kesimler

MALZEME TABLADA VE ÇİTE KARŞI SABİTLENMEDİKÇE ASLA HERHANGİ BİR KESME İŞLEMİ YAPMAYIN.

Eğilmiş Malzeme (Şek. V, W)

Eğilmiş malzeme keserken, Şek. V'deki gibi değil, daima Şek. W'teki gibi konumlandırın. Malzemenin yanlış yerleştirilmesi bıçağın kesmenin tamamlanmasına yakın sıkışmasına neden olur.

Yuvarlak Malzemelerin Kesimi

YUVARLAK MALZEMELER YUVARLANMALARINI ÖNLEMEK IÇIN ÇITE KELEPÇELENMELI VEYA ÇITE DAYANACAK ŞEKILDE SIKICA

TUTULMALIDIR. Açılı kesimler yaparken bu aşırı derecede önemlidir.

Geniş Malzemenin Kesilmesi (Şek. X)

Kimi zamanlar alt sipere yerleştirilemeyecek kadar geniş bir ahşap parçası ile karşılaştırısınız. Ahşap üzerinde kılavuzu testere kapalı ve sağ eliniz çalıştırma kolu üzerinde olacak şekilde temizlemek için, sağ baş parmağınızı siperin üst kısmının dışına yerleştirin ve siperi sadece ahşabı temizlemek için yeterli olacak kadar yuvarlayın, bkz. Şek. X. Motoru çalıştırmak için siperi bırakın. Siper mekanizması kesme sırasında doğru çalışacaktır. Bunu sadece gerekli olduğunda yapın. BU TESTEREYİ ÇALIŞTIRIKEN ASLA BAĞLAMAYIN; BANTLAMAYIN YA DA SİPERİ AÇIK BIRAKMAYIN.

BAKIM

DEWALT elektrikli aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştinılması yaralanmaya neden olabilir.

Şarj cihazı ve akü bakım geriktirmezler.

Yağlama

Elektrikli aletiniz ek bir yağlama gerektirmemektedir.

Temizleme

UYARI: Havalandırma deliklerinde ve etrafında toz toplanması te ke bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.
UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çântı veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

İlave Aksesuarlar

UYARI: DEWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

Testereniz için tasarlanmış olan aşağıdaki aksesuarlar faydalı olabilir. Bazı durumlarda yerel olarak edinilmiş iş destekleri, uzunluk sınırları, kelepçeler vb. daha uygun olabilir. Aksesuarları seçerken ve kullanırken dikkatlı olun. Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

Testere biçaklari

SADECE 16 mmÇAPLI YUVARLAK MİL DELİKLERİNE ve maksimum 2,1 mm KESİM KANALINA sahip 184 mm TESTERE BIÇAKLARI KULLANIN. HIZ DEĞERİ EN AZINDAN 4000 RPM OLMALIDIR. ELMAS ŞEKİLLİ MİL DELİKLERİNE SAHİP BIÇAKLARI KULLANMAYIN. Çapı farklı olan bir biçağı asla kullanmayın. Düzgün şekilde korunmayacaktır. Yalnızca enine kesim biçakları kullanın! Yarmak için tasarlanan biçaklarla, kombinasyon biçaklarıyla veya 7°yi aşan kanca açılarına sahip biçaklarla kullanmayın.

BIÇAK AÇIKLAMALARI
UYGULAMA ÇAP DİŞLER

Genel Amaçlı 184 mm 40

Hassas Ahşap Kesimi 184 mm 60

Çevrenin Korunması

Ayrı toplama. Bu işaretlenmiş simgeyle ürün ve piller normal evsel atıklarla birlikte çöpe atılmamalıdır.

Bazı malzemeleri içeren ürün ve piller geri dönüştürülebilir veya geri kazanılabilir, bu da bazı hammaddeler için talebi azaltabilir.

Lütfen elektrikli ürünleri ve pilleri yerel yasal mevzuata uygun şekilde geri dönüşüme tabi tutun. Daha ayrıntılı bilgiler www.2helpU.com adresinde mevcuttur

Şarj Edilebilir Aküler

Bu uzun ömürlü akü, daha önce kolayca yapılan işlerde yeterince güç üretemeyecek duruma geldiğinde şarj edilmelidir. Teknik ömürlerinin sonunda, aküleri çevremize gerekli özeni göstererek atın:

• Aküyü bitene kadar aleti çalıştırın, sonra aletten çıkartın.
• Lityum İyon hücreler geri dönüştürülebilir. Bunları yetkili servise veya yerel toplama merkezine teslim edin. Toplanan aküler geri dönüştürülecek veya uygun şekilde atılacaktır.

Sorun Giderme Rehberi

GÜVENLIK KURALLARI VE TALIMATLARINA MUTLAKA UYUN

sORUn YAnLIŞ OLAN nEDİR? nE YAPMALI

Testere çalışmıyor	Batarya takılmamış	Bataryayı takın. Bkz. Bataryanın Takılması ve Çıkartılması.
	Batarya şarj edilmemiş Bataryayı şarj edin. Bkz. Şarj Prosedürü.
	Fırçalar aşınmış Fırçaların yetkili servis merkezi tarafından değiştirilmesini sağlayın.
Testere istendiği gibi olmayan kesmsler yapıyor	Biçak körelmiş Bıçağı değiştirin. Bkz. Değiştirme veya Yeni Testere Bıçağı Takma.
	Biçak geriye monte edilmiş	Bıçağı etrafında döndürün. Bkz. Değiştirme veya Yeni Testere Bıçağı Takma.
	Biçak üzerinde çapak veya boşluk Bıçağı çıkartın ve kaba çelik yünü ve terebentin veya ev tipi fırın temizleyici ile temizleyin.
	Yapılan iş için yanlış biçak	Biçak türüniu değiştirin. Bkz. İlave Aksesuarlar altında Testere Bıçakları.
XPS ^TM çalışma ışığı yanıp sönyor	Batarya şarj edilmemiş	Bataryayı şarj edin. Bkz. Şarj Prosedürü.
Makine aşırı titreşim yapıyor	Testere tezgah veya tablaya düzgün monte edilmemiş	Tüm montaj donanımını sıkın. Bkz. Tezgaha Montajı.
	Tabla veya tezgah düz olmayan bir zeminde	Düz zemine sahip bir yere koyun. Bkz. Tanıma.
	Testere bıçağı hasarlı	Bıçağı değiştirin. Bkz. Değiştirme veya Yeni Testere Bıçağı Takma.
Doğru gönye kesimleri yapmıyor	Gönye ölçeği doğru şekilde ayarlanmamış	Kontrol edin ve ayarlayın. Bkz. Mitre Ayarlar altında Gönye Ölçeğini Ayarlama.
	Biçak çite dik değil	Kontrol edin ve ayarlayın. Bkz. Mitre Ayarlar altında Gönye Ölçeğini Ayarlama.
	Biçak tezgaha dikey değil	Çiti kontrol edin ve ayarlayın. Bkz. Ayarlar altında Açılama Gönyesi ile Tabla Ayarı.
	İş parçası hareket ediyor	İş parçasını çite sağlam şekilde kelepçeleyin veya 120 tanecikli zımpara kağıdını lastik solüsyon ile çite yapıştırın.
	Kesim plakası aşınmış veya hasar görmüş	Yetkili servis merkezine götürün.
Bıçağa malzeme sıkışıyor	Eğik malzemelerin kesimi	Bkz. Özel Kesimler altında Eğilmiş Malzeme.
