Ürün Tipi	Kayar işlevli kablosuz birleşik gönye testere
Marka ve Model	DeWalt DCS365N
Anma Gerilimi	18 V (Li-Iyon)
Bıçak Çapı	184 mm
Bıçak Delik Çapı	16 mm
Bıçak Gövde Kalınlığı	1 mm
Maksimum Boşta Devir Sayısı	3750 dak⁻¹
90°'de Enine Kesme Kapasitesi	50 mm
45° Gönye Kesme Kapasitesi	35,3 mm
Gönye Aralığı (maks)	48° sol / 48° sağ
Eğim Aralığı (maks)	48° sol / 0° sağ
Bıçak Otomatik Durma Süresi	< 10 saniye
Pil Hariç Ağırlık	10,5 kg
Ses Basıncı Seviyesi (LPA)	88 dB(A)
Ses Gücü Seviyesi (LWA)	93 dB(A)
Titreşim Emisyon Değeri	< 2,5 m/s²
Aydınlatma Sistemi	XPS™ LED yansıtılmış bıçak gölgeli
Toz Toplama	Torba veya vakum için entegre bağlantı
Bıçak Freni	Otomatik elektrikli
Ambalaj İçeriği	Testere, bıçak anahtarı, 184 mm testere bıçağı, yan tutamak kiti, toz torbası, sıkıştırma parçası, kullanım kılavuzu (pil ve şarj cihazı modele göre)
Bakım ve Temizlik	Havalandırma yuvalarını basınçlı hava ile temizleyin; gövdeyi nemli bez ve yumuşak sabunla silin; yağlama gerekmez
Güvenlik	Bıçak freni, alt bıçak koruyucusu, kilitleme kollu tetik anahtarı, gönye ve eğim kilitleri, alt konum kilitleme pimi
Yedek Parçalar ve Tamir Edilebilirlik	184 mm testere bıçakları, 16 mm delik çapı mevcuttur; tamirler yalnızca DeWalt yetkili servis merkezinde yapılır.

Sık sorulan sorular - DCS365N DEWALT

DCS365 testere bıçağı nasıl değiştirilir?

Pili çıkarın. Alt bıçak koruyucusunu kaldırın, koruyucu braket vidalarını sökün, ardından sağlanan anahtarı kullanarak bıçak vidasını (sol diş) sökün. Bıçağı dönüş yönüne dikkat ederek değiştirin. Koruyucuyu kapatın ve vidaları sıkın.

DCS365N ile hangi pil türü kullanılır?

Testere, DeWalt 18 V Li-Ion pillerle çalışır, uyumlu modeller: DCB141 - DCB145, DCB181 - DCB185. Yalnızca DeWalt şarj cihazları kullanın.

DCS365'te gönye nasıl ayarlanır?

Gönye kilitleme düğmesini (5) çözün, gönye kolunu istenen açıya (maks. 48° sol/sağ) döndürün ve yeniden kilitleyin. 10°, 15°, 22,5°, 31,62° ve 45°'de önceden ayarlanmış çentikler vardır.

DCS365'te eğim nasıl ayarlanır?

Eğim kilitleme düğmesini (12) sökün, testere kafasını 48° sola kadar eğin, ardından sıkıca yeniden vidalayın. 45° ile 48° arasındaki açılar için eğim nötrleme cihazını (25) kullanın.

DCS365N'in maksimum kesme kapasitesi nedir?

90°'de enine kesme: 50 mm yükseklik. 45° gönye kesme: 35,3 mm. Kayar işlevi ile 90°'de 250 mm genişliğe kadar parçalar kesebilirsiniz.

XPS™ aydınlatması nasıl kullanılır?

XPS™ LED'i açmak için anlık anahtara (17) basın. Yansıtılan bıçak gölgesi kesme çizgisini gösterir. Işık 20 saniye sonra veya tetiğe basıldığında otomatik olarak kapanır.

DCS365 testere nasıl bakım yapılır?

Havalandırma yuvalarını düzenli olarak basınçlı hava ile temizleyin. Gövdeyi nemli bir bez ve yumuşak sabunla temizleyin. Ek yağlama gerekmez. Her kullanımdan önce alt bıçak koruyucusunu kontrol edin.

Hangi kesme aksesuarları önerilir?

Yalnızca 184 mm bıçaklar, 16 mm delik çapı, ≥ 4000 dev/dak anma hızı kullanın. İnce kesimler için karbür uçlu 60 dişli bıçak tercih edin. Metal veya duvar bıçaklarından kaçının.

Testere güvenli bir şekilde nasıl taşınır?

Tüm düğmeleri (ray, gönye, eğim) kilitleyin ve alt konum kilitleme pimini (23) kullanın. Kaldırma tutamağından (15) veya yan tutamaklardan (10) tutun. Taşımadan önce pili çıkarın.

Bıçak 10 saniyeden kısa sürede durmazsa ne yapmalı?

Bıçak freni düzenli olarak 10 saniyeyi aşarsa, testereyi kullanmayı bırakın ve bir DeWalt yetkili servis merkezine başvurun. Kendi başınıza tamir etmeye çalışmayın.

KULLANIM KILAVUZU DCS365N DEWALT

Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik, DEWALT markasını profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan biri haline getirmektedir.

Teknik Özellikler

	DCS365
Voltaj V	oc	18
Tip 1
Batarya tipli Li-lon
Bıçak çapi mm 184
Bıçak deligi mm 16
Bıçak et kalınlı(mm 1
Maks.瓶颈 min	-1	3750
Maks. enine kesim kapasitesi 90°	mm 50
Maks. gonye kapasitesi 45°	mm	35,3
Gonye (maks. konumlar)	sol	45°
	sag	45°
Eğim (maks. konumlar)	sol	48°
	sag	0°
0° gonye
Maksimum yükselkakte ortaya Çikan genilık 50 mm	mm	250
Maksimum genilşakte ortaya Çikan yükselklik 90 mm	mm	15
45° gonye
Maksimum yükselkakte ortaya Çikan genilık 50 mm	mm	176
Maksimum genilşakte ortaya Çkan yükselklik 90 mm	mm	8
45° gonye sag
Maksimum yükselkakte ortaya Çikan genilık 50 mm	mm	176
Maksimum genilşakte ortaya Çkan yükselklik 90 mm	mm	8
45° eçim sol
Maksimum yükselkakte ortaya Çikan genilık 35 mm	mm 250
Otomatik瓶颈 fren zamani	sn	<10
Bataryaüz aşırlik	kg 10,5
EN62841-3-9 uyinca gürlütdeğerleri ve titresim değerleri (triaks vektör toplami):
LPA (emisyon ses basinci seviyesi)	dB(A)	88
LWA (ses giç seviyesi)	dB(A)	93
K (verilen ses seviyesi yüz bilirizlik)	dB(A)	2,0
Titresim emisyon degeria h=	m/s2	<2,5
Belirizlik degeri K=	m/s2 1,5

Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN62841-3-9'da sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Ön maruziyet değerlendirmesi için de kullanılabilir.

Uyarı: Belirtilen titreşim emisyon düzeyi, aletin ana kullanımlarını kapsar. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılırsa veya bakımı kötü yapılırsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde artırabilir.

Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmadan boşta çalıştığı zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Kullanıcıyı titreşim etkilerinden korumak için belirtilen ek güvenlik önlemlerini alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çalışma modellerini düzenleyin.

AT Uygunluk Beyanı

Makine Direktifi

Kablosuz Raylı Bileşik Gönye Testere DCS365

DEWALT, Teknik Özellikler bölümünde açıklanan bu ürünlerin aşağıda belirtilen yönergelere uygun olduğunu beyan eder: 2006/42/AT, EN62841-1:2015, EN62841-3-9:2014.

Bu ürünler ayrıca 2014/30/EU ve 2011/65/EU Direktiflerine de uygundur. Daha ayrıntılı bilgi için lütfen aşağıdaki adresten DEWALT ile temas kurun veya kılavuzun arka kapağına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

Markus Rompei

Mühendislik Direktörü

DEWALT, Richard-Klinger-Straße 11

D-65510, Idstein, Almanya

30.10.2015

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğünün ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elektrik çarpması riskini belirtir.

Yangın riskini belirtir.

Elektrikli El Aletleri İçin Genel Güvenlik Talimatları

UYARI: Bütün güvenlik uyarılarını ve talimatlarını mutlaka okuyun. Bu talimatlardan herhangi birisine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma riskine neden olabilir.

BÜTÜN UYARI VE GÜVENLİK TALİMATLARINI İLERİDE BAKMAK ÜZERE SAKLAYIN

Uyarılarda yer alan "elektrikli alet" terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli aletinizi ifade etmektedir.

1) Çalışma Alanının Güvenliği

a) Çalışma alanını temiz ve aydınlık tutun. Karışık ve karanlık alanlar kazaya davetiye çıkarır. b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkarır.

Aküler Şarj Aletleri Şarj Sürleri (Dakika)
Kat. # V	pc	Ah Ağırlik (kg)		DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90				X
DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X
DCB181	18 1,5	0,35	70	35	22	22	22	45
DCB182	18 4,0	0,61	185 100	60	60	120
DCB183/8	18 2,0	0,40	90	50	30	30	60
DCB184/8	18 5,0	0,62	240 120	75	75	150
DCB185	18	1,3	0,35	60	30	22	22	X
DCB187	18 3,0	0,48	140 70 45	45	45	90

c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağıtıcı şeyler kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletlerin fişleri prizlere uygun olmalıdır. Fiş üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltacaktır. b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır. c) Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su girmesi elektrik çarpması riskini artıracaktır. d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkarmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini artırır. e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır. f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım cihazı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik çarpması riskini azaltır.

3) Kişisel güvenlik

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir. b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır. c) İstemsiz çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düğme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aleti elektrik şebekesine bağlamak kazaya davetiye çıkarır. d) Elektrikli aleti açmadan önce tüm ayar anahtarlarını çıkarın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir. e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır. f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan

uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.

g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir. h) Aletlerin sık kullanımı sonucu oluşan aşinalığın keyfi davranışta bulunmanıza ve aletle ilgili günlük ilkeleri ihmal etmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli aletlerin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite aralığında kullanıldığında daha iyi ve güvenli çalışacaktır. b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir. c) Herhangi bir ayarlama, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya aküyü aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır. d) Elektrikli aleti çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir. e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmaları ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır. f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesici uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir. h) Tüm tutamakları ve tutma yerlerini kuru, temiz ve üzerinde yağ ile gres bulunmayacak şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli bir şekilde tutulması ve kontrol edilmesine izin vermez.

5) Şarjlı aletlerin kullanımı ve bakımı

a) Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü tipine uygun bir şarj cihazı başka tipte bir aküyü şarj etmek için kullanıldığında yangın riski yaratabilir. b) Elektrikli aletleri yalnızca özel olarak tanımlanmış akülerle kullanın. Başka akülerin kullanılması yaralanma ve yangın riskine yol açabilir.

c) Akü kullanımda değilken, ataç, bozuk para, anahtar, çivi, vida veya terminaller arasında kontağa neden olabilecek diğer küçük metal nesnelerden uzak tutulmalıdır. Akü terminallerinin birbirine kısa devre yapılması yanıklara veya yangına neden olabilir. d) Uygun olmayan koşullarda, akü sıvı sızıntısı yapabilir; sıvıya temas etmekten kaçının. Kazara temas etmeniz halinde suyla yıkayın. Sıvı, gözlerinize temas ederse, ayrıca bir doktora başvurun. Aküden sıvı sızması tahrişe veya yanıklara neden olabilir. e) Hasarlı ya da modifiye edilmiş bir batarya veya aleti kullanmayın. Hasarlı ya da modifiye edilmiş bataryalar yangın, patlama veya yaralanma riskiyle sonuçlanan beklenmedik durumlara neden olabilir. f) Bir batarya veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. 130°C üzeri ısı veya ateşe maruz kalması patlamaya neden olabilir. g) Tüm şarj talimatlarına uyun ve talimatlarda belirtilen sıcaklık aralığı dışında batarya veya aleti şarj etmeyin. Doğru olmayan şekilde veya belirtilen aralık dışındaki sıcaklıklarda şarj edilmesi bataryaya hasar verebilir ve yangın riskini artırabilir.

6) Servis

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı bir yetkili servis personeline tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır. b) Hasar görmüş bataryalara asla serviste bulunmayın. Bataryaların servisi sadece üretici veya yetkili servis tarafından yapılabilir.

Gönye Testereler için Güvenlik Talimatları

a) Gönye Testereler, ahşap veya benzeri malzemelerin kesilmesi için tasarlanmıştır ve demir çubuk, saplama vb. gibi demir içeren malzemelerin kesilmesi için aşındırıcı kesme diski ile birlikte kullanılamaz. Aşınma tozu, alt siper gibi hareketli parçaların sıkışmasına neden olur. Aşındırıcı kesmeler sonucu oluşan kıvılcımlar alt siperi, kesme ek parçası ve diğer plastik parçaların yanmasına neden olur. b) Çalışılan parçayı mümkün olduğunca kelepçelerle sabitleyin. Çalışılan parçayı elle destekliyorsanız ellerinizi testere bıçağının her iki tarafına en az 100 mm mesafede tutmalısınız. Güvenli bir şekilde kelepçelemek veya elle tutmak için; çok küçük olan parçaları kesmek için bu testereyi kullanmayın. Elleriniz testere bıçağına çok yakın yerleştirilirse bıçakla temas sonucu yaralanma riski ortaya çıkabilir. c) Çalışılan parça hareketsiz olmalı ve kelepçeye sabitlenmelidir veya hem çit hem de masaya tutturulmalıdır. Çalışılan parçayı bıçağa yönlendirme veya kesme işlemini kesinlikle elle yapmayın. İyi sabitlenmemiş veya hareket eden çalışma parçaları yüksek hızla fırlayarak yaralanmalara neden olabilir. d) Testereyi çalışılan parçaya ittirin. Testereyi çalışılan parçaya doğru çekmeyin. Bir kesim yapmak için testere kafasını kaldırın ve kesme yapmadan önce çalışılan parçanın üzerine çekin, motoru çalıştırın ve testereyi çalışılan parçaya ittirin. Çekme stroku üzerinde kesim yapılması testere bıçağının çalışma parçasının üst kısmına tırmanmasına ve bıçak düzeneğinin operatöre doğru çok sert şekilde fırlamasına neden olabilir. e) Kesinlikle ellerinizi testere bıçağının ön veya arka tarafındaki kesim hattına doğru uzatmayın. Çalışma parçasını "çapraz elle" yani testere bıçağının sağ tarafındaki çalışma parçasını sol elle tutmak veya tersi şekilde tutmak çok tehlikelidir. f) Bıçak dönerken odun parçalarını temizlemek veya diğer herhangi bir nedenle herhangi bir elinizi çitin arkasında testere bıçağının 100 mm daha fazla yaklaştırmayın. Ellerinizin dönen testere bıçağına yakınlığı anlaşılamayabilir ve ciddi şekilde yaralanmanıza neden olabilir. g) Kesmeden önce çalışılan parçayı kontrol edin. Çalışılan parça eğilmiş veya bükülmüşse, parçayı dışa eğilmiş kısmı

çite bakacak şekilde kelepçeleyin. Kesim hattı boyunca çalışılan parça, çit ve masa arasında herhangi bir boşluk bulunmadığından daima emin olun. Eğilmiş veya bükülmüş çalışma parçaları kıvrılabilir veya yönü değişebilir ve kesim sırasında dönen testere bıçağının üstüne gelebilir. Çalışılan parça üzerinde herhangi bir çivi veya yabancı nesne bulunmamalıdır.

h) Masa üzerinde, çalışılan parça haricindeki tüm aletler, ahşap parçaları kaldırılana kadar testereyi kullanmayın. Dönen bıçağa temas eden, ufak kırıntı birikintileri, gevşek ahşap parçaları veya diğer nesneler yüksek hızla fırlayabilir. i) Tek seferde sadece bir iş parçası kesin. Birikmiş birden fazla iş parçası yeterince iyi kelepçelenemez veya kavranamaz ve kesme sırasında bıçak üzerine denk gelebilir veya yerinden kayabilir. j) Gönye testerenin kullanılmadan önce düz ve sabit bir çalışma yüzeyine monte edildiğinden veya konulduğundan emin olun. Düz ve sabit bir çalışma yüzeyi gönye testerenin dengesiz hale gelmesi riskini azaltır. k) İşinizi planlayın. Eğim veya gönye açı ayarını değiştirmek istediğiniz her seferinde ayarlanabilir çitin çalışılan iş parçasını destekleyecek şekilde doğru ayarlandığından ve bıçak veya koruma sistemiyle temas etmediğinden emin olun. Aleti çalıştırmadan ve masada herhangi bir iş parçası bulunmadan önce çitle herhangi bir girişim veya çiti kesme tehlikesi bulunmadığından emin olmak için testere bıçağını tam olarak önceden belirlenmiş bir kesime doğru hareket ettirin. l) Tabla üstünden daha geniş veya uzun bir iş parçası için tabla uzantıları, testere tezgahları vb. gibi yeterli desteği sağlayın. Gönye testere tablasından daha geniş veya uzun bir iş parçası sağlam desteklenmezse devrilebilir. Eğer kesilen parça veya iş parçası devrilirse, alt siperi kaldırabilir veya dönen bıçak tarafından fırlatılabilir. m) Başka bir insanı bir tabla uzantısı yerine veya ilave destek olarak kullanmayın. Çalışan parça için dengesiz destek kesme işlemi sırasında bıçağın tutukluk yapmasına veya iş parçasının sizi veya yardım eden kişiyi dönen bıçağa çekecek şekilde kaymasına neden olabilir. n) Kesilen parça hiçbir şekilde dönen testere bıçağına sıkıştırılmamalı veya bastırılmamalıdır. Örneğin uzunluk sınırlayıcı kullanılan dar alanlarda kesilen parça bıçağa takılabilir ve şiddetli bir şekilde fırlayabilir. o) Daima demir çubuk veya boru gibi yuvarlak malzemeleri doğru şekilde desteklemek için tasarlanmış bir kelepçe veya sabitleyici kullanın. Demir çubuklar kesim sırasında yuvarlanma eğilimine sahiptir, bu da bıçağın "kapmasına" ve iş parçasını elinizle birlikte bıçağa çekmesine neden olabilir. p) Bıçağın çalışılan iş parçasına temas etmeden önce tam hıza ulaşmasını sağlayın. Bu durum iş parçasının fırlaması riskini azaltacaktır. q) İş parçası veya bıçak sıkışırsa gönye testereyi kapalı konuma getirin. Tüm hareketli parçaların durmasını bekleyin ve fişini kaynağından çekin ve/veya bataryayı çıkarın. Ardından sıkışan malzemeyi serbest bırakmaya çalışın. Sıkışmış bir malzemeyle kesme işlemine devam edilmesi kontrolün kaybedilmesine veya gönye testerenin hasar görmesine neden olabilir. r) Kesme işlemini tamamladıktan sonra, düğmeyi serbest bırakın, testere kafasını aşağıda tutun ve kesilen parçayı çıkarmadan önce bıçağın durmasını bekleyin. Ellerinizin boşta dönen bıçağa yaklaştırılması tehlikelidir. s) Tamamlanmamış bir kesim yaparken veya testere kafası tam olarak aşağı konumda olmadan önce düğmeyi serbest bırakırken kolu sıkıca tutun. Testerenin frenleme eylemi testere kafasının aniden aşağıya düşmesine ve bir yaralanma riski oluşmasına neden olabilir.

TÜRKÇE

Gönye Testereler için Ek Güvenlik Kuralları

UYARI: Tüm talimatlar okunana ve anlaşılana kadar bataryayı alete takmayın.

• Talimatlara göre tam olarak monte edilmeden ve kurulum yapılmadan önce BU MAKİNEYİ KULLANMAYIN. Kurulumu hatalı yapılmış bir makine ciddi yaralanmaya neden olabilir.
• Bu makinenin nasıl çalıştırılacağına tam olarak aşina değilseniz amiriniz, eğitmen veya başka bir deneyimli kişiden YARDIM ALIN. Bilgi emniyettir. Bıçağın doğru yönde döndüğünden EMİN OLUN. Testere dişleri, testere üzerinde işaretlendiği şekilde dönme yönünü gösteriyor olmalıdır. Çalıştırmadan önce tüm kelepçe saplarını, düğmeleri ve kolları SIKIN. Gevşek kelepçeler, parçaların veya iş parçasının yüksek hızla fırlamasına neden olabilir.
• Tüm toplantılar şu şekilde yapılacaktır: 1. Toplantı zamanı: 16 Ocak 2023 (Pazartesi) saat 14:00; 2. Toplantı yeri: Shenzhen, Futian Bölgesi, Yitian Yolu 5008, Zhongzhou Kulesi A Blok, 17. kat toplantı odası. Testereyi belirlenmiş olan voltaj dışında HERHANGİ BİR VOLTAJLA ÇALIŞTIRMAYIN. Aşırı ısınma alette hasara ve yaralanmaya neden olabilir.
• Motor milini tutmak için FANA HERHANGİ BİR ŞEY SOKMAYIN. Alette hasara ve yaralanmaya neden olabilir. Kesinlikle metal veya taş kesmek için KULLANMAYIN. Bunların ikisi de karbür uçların bıçaktan yüksek hızla fırlayarak ciddi yaralanmalara neden olabilir. KESİNLİKLE VÜCUDUNUZUN HERHANGİ BİR PARÇASINI TESTERE BIÇAĞININ HAREKET ALANIYLA AYNI DOĞRULTUYA SOKMAYIN. Yaralanma meydana gelebilir. KESİNLİKLE HAREKET EDEN BİR BIÇAĞA BIÇAK YAĞLAYICI SÜRMEYİN. Yağ sürülmesi elinizin bıçağa doğru hareket ederek ciddi yaralanmanıza neden olabilir. Testere güç kaynağına bağlıyken ellerinizi asla bıçak alanına KOYMAYIN. Bıçağın yanlışlıkla aktive edilmesi ciddi yaralanmayla sonuçlanabilir. KESİNLİKLE TESTERE BIÇAĞININ ETRAFINDA VEYA ARKASINDA DOLAŞMAYIN. Bıçak ciddi yaralanmaya neden olabilir. Fişi çekilmiş ve kapatılmış olmadığı sürece TESTERENİN ALTINA ELİNİZİ UZATMAYIN. Testere bıçağına temas ciddi yaralanmaya yol açabilir.
• MAKİNEYİ DENGELİ BİR DESTEK YÜZEYİNE SABİTLEYİN. Titreme makinenin kayması, hareket etmesi veya devrilmesi sonucu ciddi yaralanmaya neden olabilir. Sadece gönye testereler için önerilen ENİNE KESEN TESTERE BIÇAKLARI kullanın. En iyi sonuçları almak için, 7 dereceyi geçen kanca açılarına sahip karbür uçlu bıçaklar kullanmayın. Derin kanallı testere bıçaklarını kullanmayın. Bu durum siperin yönünün değişmesine ve temasa neden olabilir ve makinede ciddi hasar ve/veya yaralanmayı beraberinde getirebilir.
• Makinede hasar ve/veya yaralanmayı önlemek için SADECE DOĞRU BOYUT VE TİPTE BIÇAKLARI KULLANIN (EN847-1 ile uyumlu). BIÇAĞI ÇALIŞTIRMADAN ÖNCE çatlak veya hasar açısından kontrol edin. Çatlamış veya hasar görmüş bir bıçak parçalanabilir ve parçalar ciddi yaralanmaya neden olacak şekilde yüksek hızlarda fırlayabilir. Çatlamış veya hasar görmüş bıçakları hemen değiştirin. Testere bıçağının üzerinde yazan maksimum hıza uyun. BIÇAĞI VE BIÇAK KELEPÇESİNİ çalıştırmadan önce temizleyin. Bıçak ve bıçak kelepçesinin temizlenmesi, bunların herhangi bir hasar açısından kontrol edilmesini sağlar. Çatlamış veya hasar görmüş bir bıçak ya da bıçak kelepçesi parçalanabilir ve parçalar ciddi yaralanmaya neden olacak şekilde yüksek hızlarda fırlayabilir. EĞİLMİŞ BIÇAKLARI KULLANMAYIN. Bıçağın doğru ilerlediğini ve titremediğini kontrol etmek için bakın. Titreyen bir bıçak makineye hasar verebilir ve/veya ciddi yaralanmaya neden olabilir.
• Plastik siperin çevresinde yağlayıcı veya temizleyici (özellikle sprey veya aerosol) KULLANMAYIN. Siperde kullanılan polikarbonat malzeme belirli kimyasallar tarafından saldırıya maruz kalabilir.
• SİPERİ YERİNDE VE çalışır durumda muhafaza edin. DAİMA KESİM PLAKASI KULLANIN VE HASAR GÖRDÜĞÜNDE BU PLAKAYI DEĞİŞTİRİN. Testere altında küçük talaş birikmesi testere bıçağına engel olabilir veya kesme sırasında iş parçasının dengesini bozabilir. MAKİNENİN HASAR GÖRMESİNİ VE/VEYA YARALANMALARI ÖNLEMEK İÇİN sadece bu alet için belirtilen BIÇAK KELEPÇELERİNİ KULLANIN.
• Motor havalandırma yuvalarındaki talaş ve testereden dökülen tozları temizleyin. Motor havalandırma yuvalarının tıkanması makinenin aşırı ısınmasına ve bu da makinenin hasar görmesine ve ciddi yaralanmayı beraberinde getirecek kısa devreye neden olabilir. DÜĞMEYİ KESİNLİKLE "AÇIK" KONUMDA KİLİTLEMEYİN. Ciddi yaralanmaya neden olabilir. KESİNLİKLE ALET ÜZERİNDE AYAĞA KALKMAYIN. Bu, alet devrilirse veya yanlışlıkla kesme aletiyle temas edilirse ciddi yaralanmayla sonuçlanabilir.

UYARI: Plastik, ıslak ahşap ve diğer malzemelerin kesilmesi, bıçakta ve testere gövdesinde erimiş materyal birikmesine sebep olur ve bıçağın aşınması ve kesim esnasında takılma riski artar.

UYARI: Her zaman uygun kulaklık takın. Bazı durumlarda ve uzun süreli kullanımda, bu ürünün sesi işitme kaybına sebep olabilir. Gürültüye maruz kalmayı etkileyen aşağıdaki faktörlere dikkat edin:

• Yayılan gürültüyü azaltmak üzere tasarlanmış bıçaklar kullanın.
• Yalnızca iyice bilenmiş testere bıçakları kullanın ve
• Özel olarak hazırlanmış gürültü azaltma özelliğine sahip testere bıçaklarını kullanın.

UYARI: DAİMA güvenlik gözlüğü kullanın. Normal gözlükler güvenlik gözlükleri DEĞİLDİR. Ayrıca tozlu bir kesme işlemi söz konusuysa yüz veya toz maskesi kullanın.

UYARI: Bu aletin kullanımı ciddi ve kalıcı solunum sorunları veya yanmalara neden olabilecek toz üretip yayabilir.

UYARI: Elektrikli zımparalama, kesme, taşlama, delme ve diğer imalat işlemlerinin ortaya çıkardığı bazı tozlar kansere, doğum hatalarına veya

diğer üreme sorunlarına neden olduğu bilinen kimyasallar içerir. Bu kimyasallardan bazıları;

kurşun bazlı boyalardaki kurşun, - tuğla ve çimentoda ve diğer duvar malzemelerinde bulunan kristalin silika ve - kimyasal işleme tabi tutulmuş keresteden kaynaklanan arsenik ve krom.

Bunlara maruziyetinizden kaynaklanan risk, bu tip çalışmaları ne sıklıkla gerçekleştirdiğinize bağlı olarak değişir. Bu kimyasallara maruziyeti azaltmak için: iyi havalandırmalı yerlerde çalışın ve mikroskopik partikülleri sızdırmayacak şekilde özel tasarlanmış toz maskeleri gibi onaylı güvenlik ekipmanlarını kullanın.

• Elektrikli zımparalama, kesme, taşlama, delme ve diğer imalat işlemlerinin ortaya çıkardığı tozlarla uzun süreli temastan kaçının. Koruyucu giysiler giyin ve maruz kalan alanları sabun ve su ile yıkayın. Tozun ağzınıza ve gözlerinize girmesine veya cildiniz üzerinde birikmesine izin vermek zararlı kimyasalların emilmesine neden olabilir.

UYARI: Bu aletin kullanımı ciddi ve kalıcı solunum sorunları veya yanmalara neden olabilecek toz üretip yayabilir. Daima, toza maruziyet için uygun ve onaylı solunum koruyucu kullanın.

Diğer Tehlikeler

Aşağıdaki tehlikeler testere kullanımında görülebilmektedir:

Dönen parçalara dokunma sonucu yaralanmalar.

İlgili güvenlik kurallarının uygulanmasına ve güvenlik donanımlarının kullanılmasına rağmen bazı tehlikelerin önüne geçilememektedir. Bu tehlikeler arasında:

Duyma hissinin azalması. - Dönen testere bıçağının açıkta kalan kısmının neden olduğu kaza tehlikesi. Bıçak değiştirirken meydana gelebilecek kazalar. Siperleri açarken parmakların ezilme tehlikesi. Özellikle meşe, akçaağaç ve MDF olmak üzere ahşap keserken meydana gelen tozun yutulması sonucu oluşan sağlık sorunları bulunmaktadır.

Aşağıdaki etmenler, solunum sorunları riskini artırır:

Ahşap keserken toz toplama elemanının bağlanmaması. Kirli egzoz filtreleri nedeniyle yetersiz toz toplama.

BU TALİMATLARI SAKLAYIN

Şarj Cihazları

DEWALT şarj cihazlarının ayara ihtiyacı yoktur ve olabildiğince kolay çalıştırılmak üzere tasarlanmışlardır.

Elektrik Güvenliği

Elektrik motoru, sadece tek bir gerilim ile çalışacak şekilde ayarlanmıştır. Her zaman akü voltajının aletin üretim etiketinde belirlenmiş değerlere uyup uymadığını kontrol edin. Aynı zamanda şarj cihazının voltajının ana şebeke voltajıyla aynı olduğundan emin olun.

DEWALT şarj cihazınız EN60335 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur.

Güç kablosu hasarlıysa, DEWALT yetkili servisinden temin edilebilen özel, hazırlanmış bir kablo ile değiştirin.

Uzatma Kablolarının Kullanımı

Kesinlikle gerekli olmadıkça bir uzatma kablosu kullanılmamalıdır. Daima şarj cihazınızın elektrik girişine uygun (Teknik Özellikler bölümüne bakın), onaylı bir uzatma kablosu kullanın. Minimum iletken boyut 1 mm² dir; maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, kabloyu daima sonuna kadar açın.

Tüm Akü Şarj Cihazları İçin Önemli Güvenlik Talimatları

BU TALİMATLARI SAKLAYIN: Bu kılavuz, uyumlu şarj cihazları hakkında önemli güvenlik ve çalıştırma talimatları içerir (Teknik Özellikler bölümüne bakın).

Şarj cihazını kullanmadan önce şarj cihazının, akünün ve üründe kullanılan akünün üzerindeki uyarı işaretlerini okuyun.

DİKKAT: Elektrik çarpması tehlikesi. Şarj cihazının içine sıvı kaçmasına izin vermeyin. Elektrik çarpmasına neden olabilir. UYARI: Alet, 30mA akımı aşmayan akım kesici cihazla birlikte kullanılması tavsiye edilir. DİKKAT: Yanma tehlikesi. Yaralanma riskini azaltmak için, yalnızca şarj edilebilir aküleri şarj edin. Diğer akü tipleri patlayarak yaralanmanıza veya hasar meydana gelmesine yol açabilir. DİKKAT: Çocuklar, cihazla oynamalarını önlemek amacıyla kontrol altında tutulmalıdır.

İKAZ: Belirli koşullar altında, şarj cihazı güç kaynağına takılıyken, şarj içindeki açık şarj kontakları yabancı maddeler tarafından kısa devre yapılabilir. Bunlarla sınırlı olmamak kaydıyla iletken nitelikteki çelik yünü, alüminyum folyo veya metal parçacık birikimi gibi yabancı maddeler şarj cihazının yuvalarından uzak tutulmalıdır. Yuvada akü yokken şarj cihazını daima güç kaynağından çıkarın. Şarj cihazının fişini temizlemeden önce çıkarın.

Aküyü bu kılavuzdaki şarj cihazlarından başka cihazlarla şarj etmeye ÇALIŞMAYIN. Şarj cihazı ve akü özellikle birlikte çalışacak şekilde tasarlanmıştır. - Bu şarj cihazları DEWALT şarj edilebilir akülerini şarj etmekten başka kullanımlar için tasarlanmamıştır. Başka kullanımlar yangın veya elektrik çarpmasına yol açabilir.

Şarj cihazını yağmura veya kara maruz bırakmayın. - Şarj cihazını fişten çıkarırken kablodan değil fişten tutarak çekin. Bu, elektrik fişine ve kablosuna hasar verilmesi riskini azaltır. Kablonun üzerine basılmayacak, ortalıkta gezilmeyecek veya başka şekilde hasara ve gerilime maruz kalmayacak şekilde yerleştirildiğinden emin olun. Kesinlikle gerekli olmadıkça uzatma kablosu kullanmayın. Yanlış uzatma kablosu kullanımı yangın veya elektrik çarpmasına neden olabilir. - Şarj cihazının üzerine herhangi bir eşya koymayın veya şarj cihazını havalandırma deliklerini kapatıp aşırı iç sıcaklığa neden olabilecek yumuşak bir yüzeye yerleştirmeyin. Şarj cihazını herhangi bir ısı kaynağından uzaktaki bir yere koyun. Şarj cihazı muhafazasının üstündeki ve altındaki delikler aracılığıyla havalandırılır. - Şarj cihazını hasarlı kordon veya fişle çalıştırmayın—bunları derhal değiştirin. - Şarj cihazını sert bir darbe aldıysa, düştüyse veya herhangi bir şekilde hasar gördüyse çalıştırmayın. Yetkili bir servis merkezine götürün. - Şarj cihazını sökmeyin; servis veya onarım gerektiğinde yetkili bir servis merkezine götürün. Yanlış yeniden takma elektrik çarpmasına veya yangına yol açabilir. - Elektrik kablosu hasarlı ise, bir tehlike oluşmasını önlemek için üretici ya da yetkili Servis Merkezi tarafından değiştirilmelidir. - Herhangi bir temizlik işlemi yapmadan önce şarj cihazının fişini prizden çekin. Bu, elektrik çarpması riskini azaltır. Aküyü çıkarmak bu riski azaltmaz. ASLA 2 şarj cihazını bir arada bağlamaya çalışmayın. - Şarj cihazı standart 230 V ev elektriği ile çalışmak üzere tasarlanmıştır. Başka herhangi bir voltaj ile kullanmayı denemeyin. Bu araba şarj cihazı için geçerli değildir.

Bir Bataryanın Şarj Edilmesi (Şek. [Fig.] B)

1. Bataryayı takmadan önce şarj cihazını uygun prize takın.
2. Bataryayı şarj cihazına takın, bataryanın şarj cihazına tamamen oturduğundan emin olun. Devamlı yanıp sönen kırmızı (şarj) ışık, şarj işleminin başladığını gösterir.
3. Şarjın tamamlandığı, kırmızı ışığın sürekli yanmasıyla belirtilir. Batarya tam olarak şarj edildikten sonra hemen kullanılabilir veya şarj cihazından çıkarılabilir. Bataryayı şarj cihazından çıkarmak için, bataryanın üzerindeki batarya bırakma düğmesine basın.

NOT: Lityum iyon bataryalardan maksimum performans almak ve bataryaların kullanım ömrünü uzatmak için, ilk kullanım öncesinde tam olarak şarj edin.

Şarj Cihazının Çalışması

Bataryanın şarj durumu için aşağıdaki göstergelere bakın.

Şarj ışıkları

şarj edilmesi

tamamen şarj oldu

sıcak/soğuk akü gecikmesi*

• Bu işlem esnasında kırmızı ışık yanıp sönmeye devam edecek, fakat bir sarı ışık da yanacaktır. Akü uygun bir sıcaklığa ulaştığında, sarı ışık kapanacak ve şarj aleti şarj işlemine devam edecektir.

Uyumlu şarj cihazı arızalı bir aküyü şarj etmeyecektir. Şarj cihazı lambası yanmayarak arızalı bir bataryayı gösterecektir.

NOT: Bu aynı zamanda şarj cihazının arızalı olduğu anlamına da gelebilir. Şarj cihazı bir sorun gösteriyorsa, şarj cihazını ve akü takımını test edilmek üzere yetkili bir servis merkezine gönderin.

Sıcak/Soğuk Paket Gecikmesi

Şarj aleti çok sıcak veya çok soğuk bir batarya tespit ettiğinde, otomatik olarak Sıcak/Soğuk Gecikmesini başlatarak batarya uygun sıcaklığa gelene

TÜRKÇE

kadar şarjı durdurur. Şarj aleti sonrasında otomatik olarak şarj moduna geçer. Bu özellik maksimum batarya ömrünü garanti eder.

Soğuk bir batarya, sıcak bir bataryaya göre daha yavaş bir hızla şarj olacaktır. Akü takımı tüm şarj döngüsü boyunca daha yavaş bir hızda şarj olacaktır ve akü ısındığında bile maksimum şarj oranına geri dönmeyecektir.

DCB118 şarj cihazında bataryayı soğutmak için tasarlanmış bir dahili fan bulunmaktadır. Bataryanın soğutulması gerektiğinde bu fan otomatik olarak devreye girecektir. Fan doğru şekilde çalışmıyorsa veya havalandırma yuvaları tıkanmışsa şarj cihazını kesinlikle kullanmayın. Şarj cihazının içerisine yabancı maddelerin girmesine izin vermeyin.

Elektronik Koruma Sistemi

XR Li-Ion cihazları aşırı yük, aşırı ısınma veya tamamen boşalmadan koruyacak bir Elektronik Koruma Sistemi ile birlikte tasarlanmıştır.

Elektronik Koruma Sistemi devreye girerse alet otomatik olarak kapatılacaktır. Bu durum gerçekleşirse lityum iyon aküyü tamamen şarj olana dek bir şarj cihazının üzerine koyun.

Duvara Montaj

Bu şarj cihazları duvara monte edilebilir veya bir masa veya çalışma tezgahı üzerinde yukarı doğru durabilir şekilde tasarlanmıştır. Duvara monte edilecekse şarj aleti bir elektrik prizinin yakınında veya bir köşe veya hava akımını engelleyebilecek diğer engellerden uzakta konumlandırın. Şarj cihazının arka tarafını montaj vidalarının duvar üzerindeki yerini belirlemek amacıyla şablon olarak kullanın. Şarj aleti (ayrıca satın alınan) en az 25,4 mm uzunluğunda ve 7-9 mm bir vida başı çapına sahip, ahşap üzerine vidalandığında vida başının açıkta kalan kısmı yaklaşık 5,5 mm optimal bir derinlik bırakacak şekilde vidalayarak monte edin. Şarj cihazının arkasındaki yuvaları vidaların açıkta kalan kısımlarıyla hizalayın ve onları yuvalara tam olarak oturtun.

Şarj Cihazı Temizlik Talimatları

UYARI: Elektrik çarpması tehlikesi. Temizlik öncesinde AC

bağlantısını kesin. Şarj cihazının dış yüzeyindeki kir ve yağ, bir bez parçası veya metal olmayan bir fırça kullanılarak çıkarılabilir.

Su veya temizlik solüsyonları kullanmayın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvıya daldırmayın.

Akü

Tüm Aküler için Önemli Güvenlik Talimatları

Yedek aküleri sipariş ederken, katalog numarasını ve voltajı eklediğinizden emin olun.

Akü, kutudan şarj dolu olarak çıkmaz. Aküyü ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını dikkatlice okuyun. Daha sonra belirtilen şarj işlemlerini uygulayın.

TÜM TALİMATLARI OKUYUN

• Aküyü yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda şarj etmeyin veya kullanmayın. Aküyü şarj cihazına takmak veya cihazdan çıkarmak toz veya dumanları tutuşturabilir. Aküyü şarj cihazının içine doğru zorlamayın. Akü kırılarak ciddi kişisel yaralanmaya neden olabileceğinden, akünün üzerinde hiçbir şekilde uyumsuz bir şarj cihazına uydurmak için değişiklik yapmayın. Aküleri yalnızca DcWALT şarj cihazlarında şarj edin.
• Su veya diğer sıvıları sıçratmayın veya bunlara DALDIRMAYIN.
• Aleti ve aküyü sıcaklığın 40°C'ye (104°F) ulaştığı veya bu sıcaklığı aştığı yerlerde (yazın dış barakalar veya metal binalar gibi) depolamayın veya kullanmayın.
• Önemli ölçüde hasarlı veya tamamen eskimiş olsa bile aküyü ateşe atmayın. Akü ateşe atılırsa patlayabilir. Lityum iyon aküler yanınca zehirli buharlar ve materyaller açığa çıkar.
• Akü içeriği cildinizle temas ederse, etkilenen alanı derhal yumuşak bir sabun ve suyla yıkayın. Akü sıvısı gözlerinize bulaşırsa, gözünüzü açık tutarak 15 dakika boyunca veya tahriş hissi geçene kadar suyla

yıkayın. Tıbbi yardım gerekirse, akü elektroliti sıvısı organik karbonatlar ve lityum tuzları karışımından oluşmaktadır.

- Açılan akü hücrelerinin içeriği solunum yolunu tahriş edebilir.

Ortama temiz hava girmesini sağlayın. Belirtiler geçmezse tıbbi yardım alın.

UYARI: Yanık tehlikesi. Akü sıvısı kıvılcım veya ateşe maruz kalırsa olabilir.

UYARI: Aküyü hiçbir nedenle açmayın. Akünün muhafazası çatlamış veya hasar görmüşse, şarj cihazına takmayın. Aküyü çarpmayın, düşürmeyin veya pakete hasar vermeyin. Sert bir darbe almış, düşmüş, ezilmiş veya herhangi bir şekilde hasar görmüş (örn. çiviyle delinmiş, şekli bozulmuş veya üzerine basılmış) bir aküyü veya şarj cihazını kullanmayın. Elektrik çarpmasına yol açabilir. Hasarlı aküler geri dönüşüm için servis merkezine gönderilmelidir.

UYARI: Yangın tehlikesi. Bataryayı metal nesnelerin batarya uçlarına değmeyecekleri şekilde saklayın veya taşıyın.

Örneğin, bataryayı içerisinde gevşek çiviler, vidalar, anahtarlar vb. bulunan kayışlı taşıyıcı, cep, alet kutuları, ürün kiti kutuları, çekmece vb. içerisine koymayın.

DİKKAT: Aleti kullanmadığınız zaman, devrilme veya düşme tehlikesine yol açmayacak dengeli bir yüzeye yan tarafına

yerleştirin. Büyük akülere sahip bazı aletler akünün üzerinde dik durabilir, ancak bunlar kolayca devrilebilir.

Nakliyat

UYARI: Yangın tehlikesi. Batarya nakliyatında, batarya kutuplarının izole şekilde iletken maddelerle temas ederek yangına sebep vermesi ihtimali vardır. Batarya nakliyatı yaparken, batarya kutuplarının iyi korunduğundan ve kutuplarla temas edip kısa devreye sebep olabilecek maddelerden iyi şekilde izole edildiğinden emin olun.

DEWALT bataryalar, Tehlikeli Maddelerin Nakliyesi Hakkında BM Tavsiyeleri; Uluslararası Hava Taşımacılığı Birliği (IATA) Tehlikeli Madde Düzenlemeleri, Uluslararası Deniz Taşımacılığı Tehlikeli Madde (IMDG) Düzenlemeleri ve Uluslararası Karayoluyla Tehlikeli Madde Taşıma Konulu Avrupa Anlaşması içeriklerinde belirtilen sektörel ve hukuki standartların tüm düzenlemeleriyle uyumludur. Lityum-iyon bataryalar, Tehlikeli Madde Taşımacılığı Kılavuzu Testleri ve Kriterleri Hakkındaki BM Tavsiyelerinin 38.3 bölümüne kadar test edilmiştir.

Çoğu durumda bir DEWALT bataryanın nakliyesinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılması beklenir. Genelde sadece 100 Watt Saat (Wh) üzeri bir enerji değerine sahip bir lityum iyon bataryayı içeren taşıma işlemlerinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılarak yapılması gerekmektedir. Tüm lityum iyon bataryalarda ambalajın üzerinde Watt Saati değeri mevcuttur. Buna ilave olarak, düzenlemedeki karışıklıklar nedeniyle, DEWALT lityum iyon bataryaların Watt Saati değeri göz önünde bulundurulmaksızın havayolu kargosuyla tek başına taşınmasını önermez. Bataryası bulunan aletlerin (kombo setler) havayoluyla nakliyesi ancak bataryanın sahip olduğu Watt Saati değerinin 100 Watt Saatinden yüksek olmaması şartıyla yapılabilir.

Nakliyat kapsam dışında da kalsa, tamamen düzenlenmiş de olsa, paketleme, etiketleme ve belgeleme gereklilikleri hakkındaki son düzenlemeleri takip etmek nakliyatçıların sorumluluğudur.

Kılavuzun bu bölümünde bulunan bilgiler iyi niyetle yazılmıştır ve kılavuzun hazırlandığı tarih itibarıyla doğru olduğuna inanılmaktadır. Fakat, sözlü veya zımnen hiçbir garanti verilmemektedir. Gerçekleştirdiği işlemlerin geçerli düzenlemelerle uyumlu olduğundan emin olmak alıcının sorumluluğundadır.

NOT: Lityum-iyon piller kontrollü bagaja konmamalıdır.

FLEXVOLT™ Bataryanın Taşınması

DEWALT FLEXVOLT® bataryanın iki farklı modu mevcuttur: Kullanım modu ve Taşıma modu.

Kullanım Modu: FLEXVOLT batarya tek başına olduğunda veya bir DEWALT 18V ürün içerisinde bulunduğunda, bir 18V batarya olarak

çalışacaktır. FLEXVOLT™ batarya 54V veya 108V (iki adet 54V batarya) ürün olduğunda, bir 54V batarya olarak çalışacaktır.

Taşıma Modu: FLEXVOLT™ bataryaya kapak takıldığında batarya taşıma modundadır. Taşıma için kapağı muhafaza edin.

Taşıma modundayken pil dizileri, 3 bataryanın daha yüksek bir Watt saati (Wh) değerine sahip 1 bataryaya kıyasla daha düşük bir Watt saati değeriyle sonuçlanacak şekilde elektriksel olarak

birbirinden ayrılır. Daha düşük bir Watt saati değerine sahip 3 bataryanın bu artan miktarı, bataryanın daha yüksek bir Watt saati değerine sahip bataryaların tabi olduğu belirli taşımacılık düzenlemelerinden muaf olmasına neden olabilir.

Örneğin, 3 x 36 Wh olarak belirtilen Transport (Taşıma) Wh değeri, her

biri 36 Wh olan 3 bataryanın bulunduğu anlamına gelir. Kullanım (Use) Wh değeri ise 108 olarak belirtilebilir (1 batarya kastedilir).

Kullanım ve Taşıma modu etiket işareti örneği

Use: 108 Wh Transport: 3x36 Wh

Saklama Önerileri

1. En iyi saklama ortamı serin ve kuru, doğrudan güneş ışığı almayan, aşırı sıcak ve soğuk olmayan yerlerdir. En uygun akü performansı ve ömrü için kullanımda değilken aküleri oda sıcaklığında saklayın.
2. Uzun süreli saklama için, en iyi sonuç için şarj cihazından uzak, serin ve kuru bir yerde tamamen dolu bir akü saklamak tavsiye edilir.

Not: Aküler tamamen şarj edilmiş halde saklanmalıdır. Akü kullanılmadan önce yeniden şarj edilmesi gerekir.

Şarj Cihazı ve Akü Üzerindeki Etiketler

Bu kılavuzda kullanılan sembollere ilave olarak, şarj cihazı ve akü üzerinde bulunan etiketler aşağıdaki sembolleri belirtmektedir:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Şarj süresi için Teknik Özellikler bölümüne bakın.

İletken nesnelerle temas etmeyin.

Hasarlı aküleri şarj etmeyin.

Suya maruz bırakmayın.

Hasarlı kabloların hemen değiştirilmesini sağlayın.

Sadece 4°C ile 40°C arasında şarj edin.

Yalnızca kapalı alanda kullanım içindir.

Aküleri çevreye gereken özeni göstererek atın.

DEWALT aküler, yalnızca onlar için tasarlanmış olan DEWALT şarj cihazlarında şarj edin. DEWALT aküleri haricindeki akülerin DEWALT şarj cihazlarıyla şarj edilmesi patlamalara veya diğer tehlikeli durumların ortaya çıkmasına sebep olabilir.

Aküyü ateşe atmayın.

KULLANIM (taşıma başlığı olmadan). Örnek: Wh değeri 108 Wh olarak belirtilir (108 Wh değerindeki 1 batarya).

TAŞIMA (dahili taşıma, ille). Örnek: Wh değeri 3 x 36 Wh olarak belirtilir (36 Wh değerindeki 3 batarya).

Akü tipi

DCS36518 volt akülerle çalışır.

Bu bataryalar kullanılmalıdır: DCB141, DCB142, DCB143, DCB144, DCB145, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185. Daha fazla bilgi için Teknik Veriler bölümüne bakın.

Ambalaj İçeriği

Ambalaj, aşağıdaki parçaları içermektedir:

1 Gönye testere 1 Bıçak anahtarı 1 Testere bıçağı 1 Yan tutamak paketi 1 Toz torbası 1 Malzeme kelepçesi 1 Li-iyon batarya (C1, D1, L1, M1, P1, S1, T1, X1 modelleri) 2 Li-iyon batarya (C2, D2, L2, M2, P2, S2, T2, X2 modelleri) 3 Li-iyon batarya (C3, D3, L3, M3, P3, S3, T3, X3 modelleri) 1 Kullanım kılavuzu

Not: Bataryalar, şarj cihazları ve alet kutuları N modellerinde bulunmaz. Bataryalar ve şarj cihazları NT modellerinde bulunmaz. B modelleri Bluetooth® bataryalar içerir.

Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin. Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Alet Üzerindeki Etiketler

Alet üzerinde, aşağıdaki uyarı sembolleri bulunmaktadır:

Alette çalışmaya başlamadan önce bu kılavuzu okuyun.

Kulaklık takın.

Koruyucu gözlük takın.

Ellerinizi bıçaktan uzak tutun.

Görünür radyasyon. Lügene bakmayın.

Tarih Kodu Konumu (Şek. A)

İmalat yılını da içeren Tarih Kodu 24 gövdeye basılıdır.

Örnek:

2018 XX XX

İmalat Yılı

Açıklama (Şek. A)

UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

1 Tetik düğmesi 2 Çalıştırma kolu 3 Montaj delikleri

4 Alt siper 5 Gönye kilit düğmesi 6 Kesim plakası

TÜRKÇE

7 Gönye kolu 8 Gönye ölçeği 9 Gönye ölçeği vidaları 10 Yan tutamaklar 11 Çit 12 Açılama kilit düğmesi 13 Raylar 14 Toz portu 15 Kaldırma kolu 16 Batarya

17 XPS™ çalışma lambası buton anahtarı 18 Kilitleme kolu 19 Ray ayarlama vidası 20 Ray kilit düğmesi 21 Kelepçe deliği 22 Bıçak anahtarı 23 Kilitleme pimi 24 Tarih kodu 25 Açılama geçersiz kılma

Kullanım amacı

DEWALT DCS365 kablosuz rayli bileşik gönye testere profesyonel ahşap kesme işlemleri için tasarlanmıştır. Çapraz kesim, eğik kesim ve gönyeli kesim işlemlerini basit, doğru ve güvenli bir şekilde gerçekleştirir.

Bu ünite, karbür uçlu, nominal 184 mm bıçak çapına sahip bir bıçakla kullanılmak üzere tasarlanmıştır.

ASLA metalleri veya hafif alaşımları, özellikle magnezyumu kesmeyin.

ISLAK KOŞULLARDA veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda kullanmayın.

Bu gönye testereler profesyonel elektrikli aletlerdir.

Çocukların aleti elmesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

• Bu ürün fiziksel ve zihinsel kapasitesinin yanı sıra algılama gücü azalmış olan veya yeterince deneyim ve bilgisi bulunmayan kişiler (çocuklar dahil) tarafından kullanılmak üzere üretilmemiştir. Bu tür kişiler ürünü ancak güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatların verilmesi veya sürekli kontrol altında tutulması durumunda kullanabilir. Çocuklar, bu ürün ile kontrol altında tutulmalıdır.

MONTAJ VE AYARLAMALAR

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan

önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Yalnızca DEWALT aksesuar ve sarf cihazlarını kullanın.

Alete Akü Takma Ve Çıkartma (Şek. C)

NOT: Akünün tamamen şarjlı olduğundan emin olun.

Aküyü Aletin Koluna Takma

1. Aküyü kolun içindeki raylarla hizalayın (Şek. C).
2. Aküyü, yerine oturduğunu duyana kadar ve alette tamamen oturana kadar kolun içine kaydırın.

Aküyü Aletten Çıkarma

1. Serbest bırakma düğmesine 44 basın ve aküyü sıkıca çekerek aletin kolundan çıkarın.
2. Aküyü bu kılavuzun şarj cihazı kısmında açıklandığı gibi şarj cihazına takın.

Akü Şarj Seviyesi Göstergesi (Şek. C)

Bazı DiWALT aküler, aküde kalan şarj seviyesini gösteren üç yeşil LED ışıktan oluşan bir şarj seviyesi göstergesini içerir.

Şarj seviyesi göstergesini çalıştırmak için gösterge düğmesine 26 basın ve basılı tutun. Üç yeşil LED ışığın bir kombinasyonu kalan şarj seviyesini gösterecek şekilde yanacaktır. Aküdeki şarj seviyesi kullanılabilir limitin altındayken, gösterge yanmaz ve akünün şarj edilmesi gerekir.

NOT: Bu gösterge sadece aküde kalan şarj seviyesini gösterir. Bu alet işlevini göstermez; ürün parçaları, sıcaklık ve son kullanıcı uygulamaya göre değişime tabidir.

Tanıma (Şek. A, D, E)

Yan taraftaki girintileri veya kaldırma kolunu 15 kullanarak kutuyu açın ve testereyi dışarı kaldırın (Şek. D).

Testereyi bir tezgah veya sağlam bir tezgah gibi düz ve pürüzsüz bir zemine koyun.

Testere ve onun çeşitli parçalarını tanımak için Şek. A'yı inceleyin.

Ayarlamalarla ilgili bölüm bu terimlere dönüktür ve bu parçaların hangileri ve nerede olduğunu bilmeniz gerekir.

DİKKAT: Sıkışma tehlikesi. Yaralanma riskini azaltmak için kolu aşağı çekerken baş parmağınızı çalıştırma kolunun alt tarafında tutun. Çalıştırma kolu aşağıya çekildiğinde alt siper yukarı hareket eder ve bu da parmağın sıkışmasına neden olabilir. Çalıştırma kolu özel kesim işlemleri için siperin yakınına yerleştirilmiştir.

Çalıştırma kolunu 2 yavaşça aşağıya bastırın ve aşağı kilitleme pimini 23 kendinize çekin. Aşağı yönde olan basıncı hafifse serbest bırakın ve tam yüksekliğine ulaşmasını sağlayarak çalıştırma kolunu tutun. Testereyi bir yerden diğerine taşırken aşağı kilitleme pimini kullanın. Testereyi Şek. D'deki gösterildiği gibi taşımak için daima elle tutma girintilerini veya yan kolları 10 kullanın. Şek. E'ye ve Yan Kolların Takılması bölümüne bakın.

Yan Kolların Takılması (Şek. E)

Testere, Şek. E'de görüldüğü gibi testereye takılması gereken iki yan kolla birlikte gelir. Yan tutamak paketinde bulunan altıgen anahtarla sağlam şekilde sıkın.

Tezgaha Montaj (Şek. A)

Tezgaha montajı kolaylaştırmak için delikler Şek. A'de görüldüğü gibi 120 cm'de bir yerleştirilmiştir. Hareket etmesini önlemek için testerenizi her zaman sabit bir yüzeye sağlam bir şekilde monte edin. Aletin taşınabilirliğini iyileştirmek için, 12,7 mm'lik bir parçaya veya daha sonra çalışma desteğinize kelepçelenebilen daha kalın bir kontrplağa monte edilebilir veya diğer iş alanlarına taşınabilir ve yeniden kelepçelenebilir.

NOT: Testerenizi bir kontrplak parçasına monte etmeyi tercih ederseniz, montaj vidalarının ahşabın altından çıkıntı oluşturmadığından emin olun. Kontrplak çalışma desteği üzerine düzgünce oturmalıdır. Testereyi herhangi bir çalışma yüzeyine kelepçelerken, yalnızca montaj vida deliklerinin bulunduğu kelepçeleme yuvalarına kelepçeleyin. Başka herhangi bir noktaya kelepçelemek testerenin düzgün çalışmasına müdahale edecektir.

DİKKAT: Bağlanma ve yanlışlığı önlemek için, montaj yüzeyinin dengesiz olmadığından emin olun. Testere yüzeyde titrerse, testere montaj yüzeyine sağlam şekilde yerleşene kadar testere ayaklarının altına ince bir parça malzeme yerleştirin.

Değiştirme veya Yeni Testere Bıçağı Takma (Şek. F1-F3)

Bkz. Aksesuarlar başlığı altında Testere Bıçakları.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, test veya bakım yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkarın. Kazara çalışma yaralanmaya neden olabilir.

UYARI: Yaralanma riskini azaltmak için, testere bıçağını tutarken iş eldiveni takın.

DİKKAT:

Güç altındayken veya boşta dönerken mil kilit düğmesine (35, Şek. F2) asla basmayın.

• Bu gönye testere ile metal, tuğla veya fiber çimento ürünlerini kesmeyin.

Bıçağın Çıkarılması (Şek. A, C, F1-3)

1. Bataryayı (16, Şek. C) testereden çıkarın.
2. Kolu yukarı konuma kaldırın ve alt siperi 4 olabildiğince kaldırın.
3. Siper braketi arka vidasını 27 dört tur gevşetin fakat yerinden sökmeyin.
4. Siper braketi ön vidasını (2, Şek. F) dört tur gevşetin fakat braket 29 bıçak vidasına 31 erişim için yeterli uzaklığa kaldırılabilene kadar yerinden sökmeyin. Siper braketi ön vidasının konumu nedeniyle alt siper kalkık kalır.
5. Testere bıçağını 30 kilit devreye girene kadar elle dikkatlice döndürürken mil kilit düğmesine (35, Şek. F2) basın.
6. Bıçak vidasını 31 gevşetmek için düğmeyi basılı tutarak, diğer elinizi ve ürünle birlikte verilen anahtarın T40 tarafını 22 kullanın. (Saat yönünde çevirin, soldan dişli.)
7. Ürünle birlikte verilen anahtarın T40 tarafını, dış kelepçe pulunu (32, Şek. F3) ve bıçağı 30 kullanarak bıçak vidasını 31 çıkarın. İç kelepçe pulu 33 mil üzerinde 34 bırakılabilir.

Bir Bıçağın Takılması (Şek. F1-F3)

1. Bataryayı (16, Şek. C) testereden çıkarın.
2. Kol kalkık, alt siper 4 açık ve siper braketi 29 kaldırılmış olarak, bıçağı 30 dişleri testerede dönüş yönünü gösterirken mil 34 üzerine ve iç kelepçe puluna 33 temas edecek şekilde yerleştirin.
3. Dış kelepçe pulunu 32 mile 34 monte edin.
4. Bıçak vidasını 31 takın ve mil kilidini 35 devreye sokar, vidayı 31 verilen anahtar 22 ile iyice sıkın (saat yönünün tersine çevirin, soldan dişli).
5. Siper braketini 29 tam aşağıdaki orijinal konumuna geri döndürün ve braketi yerinde tutmak için her iki siper braketi vidasını (27, 28) sağlam şekilde sıkın.

UYARI: Testere etkinleştirmeden önce siper braketi tam aşağıdaki konumuna geri döndürülmelidir ve siper braketi vidaları sıkılmalıdır. Bunun ihmal edilmesi siperin kapanmasını önleyebilir veya siperin dönen testere bıçağına temas etmesine ve bunun sonucunda da testerenin hasar görmesine ve ciddi yaralanmalara neden olabilir.

Testerenin Taşınması (Şek. A)

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, ayar veya bakım yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkarın. Kazara çalışma yaralanmaya neden olabilir.

UYARI: Ciddi yaralanma riskini azaltmak için, taşımadan önce yatay düğmeyi 20, gönye kilit düğmesini 5, açılama kilit düğmesi 12 ve aşağı kilit pimini 23 daima kitleyin. (Şek. Ae bakın.)

Gönye testereyi bir yerden diğerine kolayca taşımak için Şek. A'de gösterildiği gibi gönye testerenin en üstüne bir taşıma kolu 15 ve altlık üzerine yan kollar 10 eklenmiştir.

Gönye Testerenin Saklanması

Gönye testere kuru bir yerde saklanmalı ve çocuklardan ve eğitimsiz kullanıcılardan uzakta, güvenli bir şekilde kilit altına alınmalıdır.

ÖZELLİKLER VE KONTROLLER

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, ayar veya bakım yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkarın. Kazara çalışma yaralanmaya neden olabilir.

XPS™ LED Çalışma Işığı Sisteminin Kullanılması (Şek. A)

UYARI: Doğrudan çalışma lambasına bakmayın.

Not: Batarya şarj edilmeli ve gönye testereye bağlanmalıdır.

XPS™ LED Çalışma Işığı Sistemi buton anahtarı 17 tarafından açılabilir. Testere kullanılmadığında lamba 20 saniye içerisinde otomatik kapanır. Lamba, aletin ana tetik düğmesi 1 çekildiği her seferinde otomatik etkinleşir.

Bir ahşap parçası üzerinde kalemle çizilmiş mevcut bir hat üzerinde kesim için, buton anahtarı 17'yi kullanarak (ana tetik düğmesiyle değil) XPS çalışma ışığı sistemini açın ve ardından testere bıçağını ahşaba yakınlaştırmak için çalıştırma kolunu 2 aşağıya çekin. Bıçağın gölgesi ahşapta görünecektir. Bu gölge hattı bir kesim işlemi sırasında bıçağın çıkaracağı malzemeyi temsil etmektedir. Kesme işleminizi tam olarak kalem tarafından çizilen hatta yapabilmek için bu hattı bıçağın gölgesinin kenarıyla hizalayın. Kalem hattıyla tam olarak denk getirmek için gönyeyi veya eğik açıları ayarlamanız gerektiğini unutmayın.

Testerede bir batarya uyarı özelliği mevcuttur. Batarya kullanım şarjının sonuna yaklaştığında veya batarya çok ısındığında XPS™ çalışma ışığı yanıp sönmeye başlar. Kesme işlemine devam etmeden önce bataryayı şarj edin. Batarya şarj talimatları için 'Tüm Bataryalar için Güvenlik Talimatları' başlığı altındaki 'Şarj Prosedürü' başlıklı bölüme bakın.

Gönye Kilit Düğmesi (Şek. A, J)

Gönye kilit kolu, testerenizi 48° sağa ve 48° sola gönye yapmanıza izin verir. Gönye kolu, hem sağda hem solda 10°, 15°, 22.5°, 31.62° ve 45°'de otomatik olarak kilitlenir.

Açılama Kilit Düğmesi (Şek. A, L1, L2)

Açılama kilidi, testereye sola doğru 48° açı vermenizi sağlar. Açılama ayarı için, açılama kilit düğmesini gevşetmek üzere saatin tersi yönde çevirin. Sıkmak için, açılama kilit düğmesini saat yönünde çevirin.

Ray Kilit Düğmesi (Şek. A)

Ray kilit düğmesi 20, raylar üzerinde kaymayı önlemek için testere kafasını sağlam şekilde kilitlemenizi sağlar. Bu, belirli kesimler yaparken veya testereyi taşırken gereklidir.

Aşağı Kilitleme Pimi (Şek. A)

UYARI: Aşağı kilitleme pimi yalnızca testere taşınırken veya saklanırken kullanılmalıdır. Herhangi bir kesme işlemi için ASLA aşağı kilitleme pimini kullanmayın.

Testere kafasını aşağı konumda kilitlemek için, testere kafasını aşağıya itin, aşağı kilitleme pimini 23 itin ve testere kafasını serbest bırakın. Bu, testereyi bir yerden bir yere hareket ettirirken testere kafasını güvenle aşağıda tutacaktır. Serbest bırakmak için, testere kafasını aşağıya bastırın ve pimi çekerek çıkarın.

ÇALIŞMA

Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere her zaman uyun. UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, teçhizat veya bakım yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkarın. Kazara çalışma yaralanmaya neden olabilir. UYARI: Bıçak yolunda herhangi bir engel bulunmadığından emin olmak için iş parçasında herhangi bir kesme işleminden önce daima elektriksiz kuru çalıştırma yapın.

Düzgün Vücut ve El Konumu (Şek. G1-G4)

UYARI: Ciddi yaralanma riskini azaltmak için, Şek. G1 ve G2'de gösterildiği gibi DAIMA uygun el pozisyonunu kullanın. UYARI: Ciddi yaralanma riskini azaltmak için, ani tepki ihtimaline karşı HER ZAMAN sıkıca tutun. - Çalışan parçayı mümkün olduğu sürece kelepçelerle sabitleyin. - Ellerinizi asla kesim alanının yakınına koymayın. Ellerinizi bıçaktan 100 mm daha yakına koymayın. Kesim yaparken iş parçasını tablaya ve çite dayanacak şekilde sıkıca tutun. Tetiği bırakana ve bıçak tamamen duruncaya kadar ellerinizi konumunda tutun.

TÜRKÇE

BIÇAĞIN YOLUNU KONTROL EDEBİLMENİZ İÇİN KESİMLERİ BİTİRMEDEN ÖNCE DAIMA KURU ÇALIŞTIRMA (ELEKTRİKSİZ) GERÇEKLEŞTİRİN. ELLERİNİZİ, ŞEKİL G3 VE G4'TE GÖSTERİLDİĞİ GİBİ ÇAPRAZ TUTMAYIN. - İki ayağınızın da sıkıca zeminde olmasını sağlayın ve uygun dengeyi koruyun. Gönye kolunu sola ve sağa hareket ettirdikçe, onu takip edin ve testere bıçağının yanında durun. Bir kalem izini takip ederken siper hava deliklerine bakın.

Tetak Düğmesi (Şek. H)

Testereyi açmak için kilitleme kolunu 18 aletin arka kısmına doğru çekin ve ardından tetik düğmesine 1 basın. Testere, düğmeye basıldığı sürece çalışır. Kesimi yapmadan önce bıçağın tam çalışma hızında dönmesine izin verin.

Testereyi kapatmak için ise, tetik düğmesini serbest bırakın. Testere kafasını kaldırmadan önce bıçağın durmasını bekleyin. Düğmenin kilidinin açık konuma getirilmesi için herhangi bir koşul yoktur. Düğmeyi kilitlemek üzere bir asma kilit takmak için tetikte bir delik 36 mevcuttur.

Testerede otomatik elektrikli bir bıçak freni bulunmaz, fakat testere bıçağı tetiğin serbest bırakılmasından sonra 5 saniye içerisinde durmalıdır. Bu ayarlanabilir bir süre değildir. Eğer durma süresi sürekli olarak 5 saniyeyi aşarsa, aleti yetkili bir DEWALT servis merkezine götürün.

Kesim yerinden çıkarmadan önce bıçağın durduğundan mutlaka emin olun.

Toz Emme (Şek. A, I)

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, ayar veya bakım yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkarın. Kazara çalışma yaralanmaya neden olabilir. UYARI: Kayın ve meşe tozu gibi bazı tozlar, özellikle kanserojen maddelerle birleştiğinde kansere yol açan maddeler olarak bilinmektedir. Daima toz emme düzeneği kullanın. - Çalışma alanının iyi havalanmasını sağlayın. - Uygun bir maske kullanmanız önerilmektedir.

Testerede, ürünle birlikte verilen toz torbası 37 veya bir mağaza vakum sisteminin bağlanabilmesini sağlayan dahili toz portu 14 mevcuttur.

Toz torbasını yerleştirmek için

1. Toz torbasını 37 Şek. I'da gösterildiği gibi toz portuna 14 takın.

Toz torbasını boşaltmak için

1. Toz torbasını 37 testereden çıkarın ve boşaltmak için hafifçe sallayın veya vurun.
2. Toz torbasını toz portuna 14 geri takın.

Tozun tamamının torbadan çıkmadığını fark edeceksiniz. Bu, kesme performansını etkilemeyecek, ancak testerenin toz toplama verimliliğini azaltacaktır. Testerenizin toz toplama verimliliğini eski haline getirmek için boşaltırken toz torbasının içindeki yayı bastırın ve çöp kutusu veya toz haznesinin kenarına vurun.

DİKKAT: Toz torbası veya DEWALT toz emici yerinde olmadığı sürece testereyi çalıştırmayın. Ahşap tozu solunum tehlikesi oluşturabilir.

Testerenizle Kesme (Şek. A)

İş parçasını tablaya veya cıtaya elle sabitleyemiyorsanız (düzensiz şekil vb.) veya eliniz bıçaktan 100 mm'den daha yakın mesafede olacaksa, bir testere veya diğer sabitleyici kullanılmalıdır. Daha fazla bilgi için İş Parçasını Yerine Sıkıştırma bölümüne bakın.

Kaydırma özelliği kullanılmıyorsa, testere kafasını olabildiğince geriye itildiğinden ve ray kilidi düğmesinin 20 sıkıldığından emin olun. Bu, iş parçasına çalışmaya başlandığında testerenin ray boyunca kaymasını önler.

NOT: BU TESTERE İLE METAL VEYA DUVAR MALZEMESİ KESMEYİN.

Aşındırıcı yüzey kullanmayın.

NOT: Kesim işleminden önce alt siper hakkında önemli bilgiler için Ayarlar bölümünde Siper Hareketi ve Görünürlük başlıklı bölüme bakın.

Enine kesimler

Düz Kesim (Şek. A, G1, G2)

Bir enine kesim, ahşabı damar boyunca herhangi bir açıda keserek yapılır. Bir enine düz kesim gönye testere ile sıfır derece konumunda yapılır. Gönye kolunu sıfıra ayarlayıp kilitleyin, ahşabı tabla üzerinde ve cıtaya dayanacak şekilde sıkıca tutun. Ray kilit düğmesi 20 sıkılmışken, tetik anahtarını 1 sıkıştırarak testereyi açın.

Testere hızlandığında (yaklaşık 1 saniye), kolu hafifçe alçaltın ve ahşabı yavaşça kesin. Kolu yükseltmeden önce bıçağın tam olarak durmasına izin verin.

51 mm x 102 mm veya daha genişliğe sahip herhangi bir şeyi keserken ray kilit düğmesi 20 gevşetilmiş olarak bir ileri-geri hareketi kullanın. Testereyi kendinize doğru çekin, testere kafasını iş parçasına doğru aşağıya indirin ve kesimi tamamlamak için testereyi yavaşça geri itin. Dışarı çekerken testere bıçağının iş parçasının üst kısmıyla temas etmesine izin vermeyin. Testere, muhtemelen kişisel yaralanmaya veya iş parçasının zarar görmesine neden olacak şekilde size doğru hareket edebilir.

UYARI: Kesim sırasında ellerinizle bıçak arasındaki mesafenin 100 mm altında olması gerekliyse, kontrolü korumak ve iş parçasının zarar görmesi ve kişisel yaralanma riskini azaltmak için daima bir çalışma kelepçesi kullanın.

NOT: Testerenin ray boyunca kaymasını önlemek için Şek. A'da gösterilen ray kilit düğmesi 20 sıkı olmalıdır.

Gönye Kesimi (Şek. J, K)

Boydan boya gönye kesimleri gönye kolu ile sıfır harici herhangi bir açıda yapılır. Bu açı köşeler için genellikle 45° olur, ancak sıfır ila soldan 48° veya sağdan 48° herhangi bir yere ayarlanabilir. Testereyi gönyelemek için gönye kilit düğmesini 5 saatin tersi yönde çevirerek gevşetin. Gönye kolunu 7 gönye ölçeğinde 8 istenen gönye açısına taşımak için gönye kilit düğmesini yukarı çekin. Sıkmak için gönye kilit düğmesini saat yönünde çevirin. Kesimi yukarıda açıklandığı gibi yapın.

Boy olarak daha kısa olan, 51 mm x 102 mm'den daha geniş parçalar üzerinde bir gönye kesimi gerçekleştirirken, uzun tarafı daima çite karşı yerleştirin (Şek. K).

Bir ahşap parçası üzerinde mevcut bir kalem çizgisinden kesim yapmak için açıyı mümkün olduğu kadar yakın eşleştirin. Gönye açısı hangi yöne ayarlanacağını belirlemek ve yeniden kesmek için önce ahşabı biraz uzun kesin ve kalemle çizilen çizgi ile kesim kenarı arasındaki mesafeyi ölçün. Bunun için biraz pratik gerekir fakat yaygın kullanılan bir tekniktir.

Açılı Kesimler (Şek. L1, L2)

Açılı kesim, testere bıçağının plakaya bir açıyla eğilerek yapılan bir enine kesimdir. Açıyı ayarlamak için, açılama kilit düğmesini 12 gevşetin ve testereyi istediğiniz kadar sola hareket ettirin. İstenen açılama açısı ayarlandıktan sonra açılama kilidini sağlam şekilde sıkın. Açılama açıları sağa doğru 0° ila sola doğru 48° arası ayarlanabilir.

Açılama açısını 45° ila 48° arasına ayarlamak için,

1. Açılama kilit düğmesini 12 gevşetin.
2. Açılama geçersiz kılma parçasını 25 bir tarafa kaydırmak için testere kafasını hafif eğin.
3. Testere kafasını 48°'ye getirin.
4. Açılama kilit düğmesini sıkın.

Kesme Kalitesi

Tüm kesimlerin düzgünlüğü bir dizi değişkene bağlıdır. Kesilen malzeme, bıçak tipi, bıçak keskinliği ve kesme hızı gibi şeylerin tümü kesme kalitesine katkıda bulunur.

Kaliplama ve diğer hassas çalışmalar için en pürüzsüz kesimler istendiğinde, keskin bir (60 diş karbür uç) bıçak ve daha yavaş, dengeli bir kesme hızı istenilen sonuçları verecektir.

Kesme sırasında malzemelerin hareket etmemesini veya kaymamasını sağlayın; güvenli bir şekilde yerine tutturun. Kolu yükseltmeden önce, daima bıçağın tam olarak durmasını bekleyin.

Parçanın arkasından hâlâ küçük ahşap parçaları dökülüyorsa, kesileceği yerde ahşabın üzerine bir parça maskeleme bandı yapıştırın. Bandın üzerinden kesin ve işiniz bittiğinde bandı dikkatli bir şekilde çıkarın.

Değişik kesme uygulamaları için testerenizde kullanılmak üzere önerilen bıçak listesine bakın ve size en uygun olanı seçin. Bk. 1 Havaksesarlar başlığı altında Testere Bıçakları.

İş parçasını sabitlemek

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, sökme veya bakım yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkarın. Kazara çalışma yaralanmaya neden olabilir. UYARI: Bir kesimden önce kelepçelenmiş, dengeli ve güvenli bir alan iş parçası, kesim tamamlandıktan sonra dengesini kaybedebilir. Dengesiz bir yük testereyi veya bir masa veya tezgah gibi testerenin takılı olduğu herhangi bir şeyi yana yatırabilir. Dengesiz hale gelebilecek bir kesim yaparken, iş parçasını düzgün şekilde destekleyin ve testerenin sabit bir yüzeye sağlam şekilde cıvatalandığından emin olun. Yaralanmayla sonuçlanabilir. UYARI: Kelepçenin her kullanımında, kelepçe ayağının testerenin üst kısmına kelepçeli kalması gereklidir. İş parçasını, çalışma planındaki herhangi bir başka parçaya değil, daima testerenin tabanına kelepçeleyin. Kelepçe ayağının testere tabanının kenarına kelepçelenmediğinden emin olun. UYARI: Kesim sırasında elinizle bıçak arasındaki mesafenin 100 mm altında olması gerekiyorsa, kontrolü korumak ve iş parçasının zarar görmesi ve ciddi yaralanma riskini azaltmak için daima bir çalışma kelepçesi kullanın.

İş parçasını tablaya veya tezgaha elle sabitleyemiyorsanız (düzensiz şekil vb.) veya eliniz bıçağa 100 mm'den daha yakın mesafede olacaksa bir testere veya diğer sabitleyici kullanılmalıdır.

Testerenizle verilen malzeme kelepçesini kullanın. Bir malzeme kelepçesi satın almak için yerel satıcınıza veya DEWALT servis merkezine başvurun. Yay kelepçeler, çubuk kelepçeler veya C kelepçeler gibi başka destek elemanları belirli boyutlar ve şekillerdeki malzemeler için gerekli olabilir. Bu kelepçeleri seçerken ve yerleştirirken dikkatli olun. Kesim işleminden önce bir kuru çalıştırma için zaman ayırın.

Kelepçenin Takılması (Şek. M)

1. Kelepçe gönye testerenin arkasına bakarken kelepçe çubuğunun ucundaki deliğe 21 yerleştirin. Kelepçe çubuğunun altındaki oluğun deliğe 21 tam olarak yerleştiğinden emin olun.
2. Kelepçeyi gönye testeresinin önüne doğru 180° döndürün.
3. Kelepçe kolunu yukarı veya aşağı ayarlamak için düğmeyi gevşetin, ardından iş parçasını sıkıştırın.

NOT: Açılandırırken kelepçeyi tabanın zıt tarafına yerleştirin. BIÇAĞIN YOLUNU KONTROL EDEBİLMENİZ İÇİN KESİMLERİ BİTİRMEDEN ÖNCE DAİMA KURU ÇALIŞTIRMA (ELEKTRİKSİZ) GERÇEKLEŞTİRİN. KELEPÇENİN, TESTERE VEYA SİPERLERİN HAREKETİNE MÜDAHALE ETMEDİĞİNDEN EMİN OLUN.

AYARLAR

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, sökme veya bakım yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve bataryayı çıkarın.

Kazara çalışma yaralanmaya neden olabilir.

Gönye testereniz üretim anında fabrikada eksiksiz ve doğru olarak ayarlanmıştır. Nakliye ve kullanım veya başka herhangi bir nedenden ötürü yeniden ayarlama gerekliyse, testerenizi ayarlamak için aşağıdaki talimatları takip edin.

Bir kez yapıldığında, bu ayarlamalar doğru olarak kalacaktır. Testerenizin doğruluğunu korumak için bu talimatları dikkatli bir şekilde takip etmek üzere şimdi biraz zaman ayırın.

Gönye Ölçeğini Ayarlama (Şek. J, N)

Testere kafasını aşağı konumda kilitleyin. Gönye kilit düğmesinin 5 kilidini açın ve gönye kolunu 7 0° gönye konumunda kilitlenene kadar döndürün. Gönye kilit düğmesini kilitlemeyin. Testere çiti ve bıçağına karşı, Şek. N'te gösterildiği gibi bir gönye yerleştirin. (Bıçak dişlerine gönye ile dokunmayın. Böyle yapılması hatalı ölçümlere neden olur.) Testere bıçağı çite tam olarak dik değilse, gönye ölçeğini 8 tutan üç vidayı (9, Şek. J) gevşetin ve gönye ile ölçerek, gönye kilit kolunu ve ölçeği, bıçak çite dik olana dek sola ya da sağa kaydırın. Üç vidayı yeniden sıkın.

Açılama Gönyesi ile Tabla Ayarı (Şek. A, L1, 0)

Bıçak gönyesini tablaya hizalamak için, çalıştırma kolunu aşağı kilitleme pimi 23 ile aşağı konuma kilitleyin. Gönyenin dişin üst kısmında olmasını sağlayarak bıçağa karşı bir gönye yerleştirin. Açılama kilit düğmesini 12 gevşetin ve açılama kolunun 0° açılama frenine sıkıca dayanmasını sağlayın. 0° açı ayar vidasını 41 4 mm alyan başlı anahtarla (ürünle birlikte verilmez) gerektiği gibi döndürün ve bıçağın gönye ile ölçüldüğü gibi tablaya 0° açıyla olmasını sağlayın.

Eğim Durdurucu 45° Sol Ayarlama (Şek. A, L1, L2)

Sol 45° eğim durdurucuyu ayarlamak için öncelikle açılama kilit düğmesini gevşetin ve kafayı durana kadar eğin. Açılama geçiş kilidinin 25 45° konumda olduğunu doğrulayın ve açılama göstergesi 40 tam olarak 45° göstermiyorsa açılama göstergesi 40 45° gösterene kadar 45° eğim ayarlama vidasını 42 çevirin.

Siper Hareketi ve Görünürlük (Şek. A, X)

DİKKAT: Sıkışma tehlikesi. Yaralanma riskini azaltmak için kolu aşağı doğru çekerken baş parmağınızı çalıştırma kolunun alt tarafında tutun. Çalıştırma kolu aşağıya çekildiğinde alt siper yukarı hareket eder ve bu da parmağın sıkışmasına neden olabilir.

Testerenizdeki alt siper 4, kol aşağı götürüldüğünde bıçağı otomatik olarak ortaya çıkarmak ve kol yükseltildiğinde bıçağı kapatmak için tasarlanmıştır. Her kullanım öncesi veya ayarlama yapıldıktan sonra kolu (elektrik olmadan) döndürün ve siperin düzgün açıldığını ve tam kapandığını doğrulayın. Siper bıçağa temas etmemelidir. Kol yukarıda olarak, kolu (elektrik olmadan) Şek. X'te gösterildiği gibi kaldırın ve serbest bırakın. Siper hızlı bir şekilde tamamen kapanmalıdır. Alt siper serbest hareket etmiyor ve hızlı bir şekilde tamamen kapanmıyorsa testereyi çalıştırmayın. Testereyi çalıştırırken siperi asla açık konumda kelepçelemeyin veya bağlamayın.

Siper, testere bıçakları takılırken veya sökülürken ya da testerenin incelenmesi için elle kaldırılabilir. BIÇAK DURDURULMADIKÇA ALTI SIPERI ASLA ELLE KALDIRMAYIN.

NOT: Büyük malzemelerde belirli özel kesimler siperi elle kaldırmanızı gerektirir. Bu konuda Özel Kesimler başlığı altındaki Geniş Malzemenin Kesilmesi konusuna bakın.

Siperin ön kısmı kesme sırasında görünmesi için pencerelidir. Pencereler uçuşan çürüntüyü önemli derecede azalttığı halde, siperde açıklıklar vardır ve pencerelerden bakarken her zaman koruyucu gözlükler takılmalıdır.

Ray Rehberinin Ayarlanması (Şek. A)

Rayları 13 düzenli olarak herhangi bir sallanma veya aşırı boşluk açısından kontrol edin. Raylar kuru ve temiz bir bezle temizlenebilir. Sağ ray, Şek. A'da gösterildiği gibi ray ayarlama vidası 19 ile ayarlanabilir. Boşluğu azaltmak için 4 mm'lik bir altıgen anahtar kullanın ve testere kafasını ileri geri kaydırırken ayar vidasını saat yönünde döndürün. Minimum kaydırma gücünü korurken oynamayı azaltın.

Uzun Parçaların Desteklenmesi

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar, temizlik veya bakım yapmadan ya da parça veya aksesuarları

söküp takmadan önce aleti kapatın ve bataryayı çıkarın.

Kazara çalışma yaralanmaya neden olabilir.

UZUN PARÇALARI DAİMA DESTEKLEYİN.

Başta bir insanı bir tabla uzantısı yerine veya basit gönye testere tezgahından uzun veya geniş olan bir iş parçası için ilave destek olarak kullanmayın veya iş parçasını beslemek, desteklemek veya çekmek için kullanmayın. Uçların düşmesini önlemek için testere tezgahları veya benzeri aletler gibi yardımcı yolları uzun iş parçalarını destekleyin.

Resim Çerçeveleri, Gölge Kutuları ve Düzler Dört Kenarlı Projeleri Kesme (Şek. P, Q)

Burada listelenen öğelerin doğru yapılacağını en iyi şekilde anlamak için testereniz için bir "his" geliştirmeden önce hurda ahşapları kullanarak birkaç basit proje denemenizi öneriyoruz.

Testereniz Şek. P'de gösterildiği gibi gönyeli kesilen kenarlar için mükemmeldir. Şek. Q'daki Çizim A'da 90° lik bir köşe oluşturmak için her biri 45° olan iki panonun kenarlarını açılamak için açılama ayarı kullanılarak yapılan bir bağlantı gösterilmektedir. Bu bağlantı için gönye kolu sıfır konumuna kilitlenir ve açılama ayarı 45° de kilitlenir. Ahşap, geniş düz tarafı tablaya, dar kenarı da çite dayanacak şekilde konumlandırılır. Kesim, çite karşı geniş yüzeyle sağ ve sol gönyeleme yapılarak da gerçekleştirilebilir.

Trim Çıtasının ve Diğer Çerçevelerin Kesilmesi (Şek. Q)

Şek. Q'daki Çizim B 90° bir köşe oluşturmak için iki panoya 45°de gönye kolunu ayarlayarak yapılan bir bağlantıyı gösterir. Bu tip bir bağlantıyı yapmak için, açı ayarlamayı sıfıra ve gönye kolunu 45°ye ayarlayın. Bir kez daha, ahşabı geniş düz tarafı tablaya, dar kenarı da çite dayanacak şekilde konumlandırın.

Şek. P ve Q sadece dört kenarlı nesneler içindir.

Kenar sayısı değiştiyse, gönye ve açılama açıları da değişir. Aşağıdaki çizelge bir dizi Şek. için doğru açıları sunar.

- ÖRNEKLER -

KENAR Sayisi GÖNYE VEYA AÇILAMA AÇİSI

445°

536°

630°

725,7°

822,5°

920°

1018°

Bu tabloda tüm kenarların eşit uzunluğa sahip olduğu varsayılmaktadır. Çizelgede gösterilmeyen bir Şek. için, aşağıdaki formülü kullanın: 180° bölü kenar sayısı eşittir gönye (malzeme dikey kesiliyorsa) veya açılama açısı (malzeme düz uzanırken kesiliyorsa).

Bileşik Gönyelerin Kesilmesi (Şek. R)

Bileşik gönye, aynı anda bir gönye açısı ve açılama açısı kullanılarak yapılan bir kesimdir. Bu, Şek. R'de gösterildiği gibi verev kenarlara sahip çerçeveler veya kutular yapmak için kullanılan kesim tipidir.

Not: Kesme açısı kesimden kesime değişiklik gösteriyorsa, açılama kilit düğmesinin ve gönye kilidi kolunun güvenli şekilde kilitlendiğini kontrol edin. Açılamada veya gönyede herhangi bir değişiklik yaptıktan sonra bunlar kilitlenmelidir.

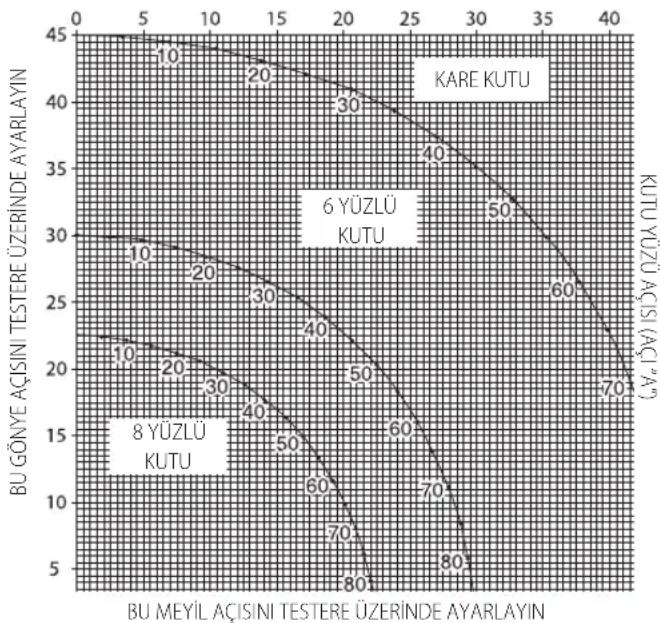

Aşağıdaki tablo yaygın bileşik gönye kesimleri için doğru eğim ve gönye ayarını seçmekte size yardımcı olacaktır. Çizelgeyi kullanmak için, çizelgedeki uygun kavisteki o açıyı bularak, istenilen "A" açısını (Şek. R) seçin. Doğru açılama açısını bulmak için o noktadan itibaren çizelgeyi aşağıya doğru izleyin, doğru gönye açısını bulmak için ise çapraz takip edin.

Testerenizi saptanan açılara ayarlayın ve birkaç deneme kesimi yapın. Bu prosedür için bir anlayış oluşturana ve rahat hissedene kadar kesilmiş parçaları birbirine takarak pratik yapın.

Örnek: 26° açı ile 4 kenarlı bir kutu yapmak için (Açı A, Şek. R), sağ üst kavisi kullanın. Kavis ölçeğinde 26°'yi bulun. Testerede gönye açısı ayarını elde etmek için (42°) herhangi bir kenardan yatay kesişim hattını takip edin. Aynı şekilde, testeredeki açılama açısını elde etmek için (18°) üst veya alttan dikey kesişim hattını takip edin. Testeredeki ayarları doğrulamak için daima bir hurda ahşap parçasında kesmeyi deneyin.

Taban Kalıbının Kesilmesi (Şek. S)

Düz 90° kesimler:

Ahşabı çite karşı konumlandırın ve Şek. S'da gösterildiği gibi yerinde tutun. Testereyi çalıştırın, bıçağın tam hıza ulaşmasını sağlayın ve kesim boyunca kolu yavaşça alçaltın.

Taban Kalıbının Kesilmesi 89 mm'ye Kadar Çite Karşı Yüksek Dikeylik

Malzemeyi Şek. S'da gösterildiği gibi konumlandırın.

Tüm kesimler, kalıbın arka kısmı çite, kalıbın altı da tablaya dayanacak şekilde yapılmalıdır.

IC KENAR DIŞ KENAR
Sol yan Gönye sol 45°	Gönye sag 45°
Kesimin sol tarafini kaydet	Kesimin sol tarafini kaydet
Saq taraf Gönye sag 45°	Gönye sol 45°
Kesimin sag tarafini kaydet	Kesimin sag tarafini kaydet
89 mm'ye kadar malzeme yukarda aşklandmiş sekilde kesilebilir. Malzemenin geniligi19 mm'yi asamaz.

Tepe Kalıbının Kesilmesi (Şek. T, U)

Düzgün şekilde uyması için, tepe kalıbı bileşik gönyeyle son derece doğru bir şekilde ölçülmesi gerekir.

Belirli bir tepe kalıbının parçası üzerindeki iki diz yüzey birlikte toplandığında tam olarak 90°'ye eşit açılardır. Tümü olmasa da çoğu tepe kalıbı 52°'lik bir üst arka açıya (tavana diz gelen bölüm) ve 38°'lik bir alt arka açıya (duvara diz gelen bölüm) sahiptir.

Gönye testere doğru açıda tepe kalıbı kesmek için 31,6° sol ve sağda özel ön ayarlı gönye kilitleme noktalarına sahiptir. 33,8°'de açılama ölçeğinde de bir işaret bulunmaktadır.

Açılama Ayarı/Kesim Türü tablosunda tepe kalıbının kesilmesine dönük doğru ayarlar verilmektedir. (Gönye ve açılama ayarları için sayılar son derece hassastır ve testerenizde doğru şekilde ayarlamak kolay olmayabilir.) Çoğu odada tam 90°'lik açılar bulunmadığı için ayarlarınız için bir şekilde ince ayar yapmanız gerekir.

HURDA MALZEME İLE ÖN TEST YAPILMASI SON DERECE ÖNEMLİDİR!

Tepe Kalıbı Yerleşme Yüzeyini Kesme Ve Bileşik Özelliklerini Kullanma Talimatları

1. Kalıbı geniş arka yüzeyi testere tezgahı üzerinde aşağıya düz bakacak şekilde uzatın (Şek. T).
2. Aşağıdaki ayarlar 52° ve 38° açılara sahip tüm Standart (ABD) tepe kalıpları için geçerlidir.

ACILAMA AYARI KESIM TÜRU
33,8° SOL TARAF, İC KÖSE:
	Kah biln üst kismi Çite
	Gönye tezgah ayari sag 31.62°
	Kesimin sol u:cunu kaydet
33,8° SAG TARAF, İC KÖSE:
	Kah biln alt kismi Çite
	Gönye tezgah ayari sol 31.62°
	Kesimin sol u:cunu kaydet
33,8° SOL TARAF, DIŞ KÖSE:
	Kah biln alt kismi Çite
	Gönye tezgah ayari sol 31.62°
	Kesimin sag u:cunu kaydet
33,8° SAG TARAF, DIŞ KÖSE:
	Kah biln üst kismi Çite
	Gönye tezgah ayari sag 31.62"
	Kesimin sag u:cunu kaydet

NOT: Tüm bileşen gönyeleri için açılama ve gönye açılarını ayarlarken tepe kalıbı için sunulan açılar son derece hassastır ve tam olarak ayarlamak zordur. Hafif kaydırması kolay olduğu ve çok az oda tam karelere sahip olduğu için, tüm ayarlar hurda kalıplar üzerinde test edilmelidir. HURDA MALZEME İLE ÖN TEST YAPILMASI SON DERECE ÖNEMLİDİR!

Tepe Kalıbının Kesilmesi İçin Alternatif Yöntem

Kalıbı çit 11 ve testere tezgahı 43 arasındaki bir açıda, Şek. Ü'de gösterildiği gibi yerleştirin.

Bu yöntemi kullanarak tepe kalıbı kesmenin avantajı herhangi bir açılı kesime gerek olmamasıdır. Gönye açısındaki minik değişiklikler açılandırma açısına etki etmeden yapılabilir. Bu şekilde, 90°'nin dışındaki kenarlara karşılaşıldığında, testere bunlar için hızlıca ve kolayca ayarlanabilir.

Tüm Kesimler İçin Çit Ve Testere Tabanı Arasında Açı Verilmiş Tepe Kalıbının Kesilmesine Dair Talimatlar

Bu testerede (Maximum 14 mm x 92 mm büyüklüğe sahip içiçe tepe kalıp kullanılabilir.

1. Kalıbı çit 11 ve testere tezgahı 43 arasındaki bir açıda, Şek. Ü'de gösterildiği gibi yerleştirin.
2. Kalibin arkasındaki açı verilen "düzlükler" çit ve testere tablasında dümdüz uzanmalıdır.

IC KENAR DIŞ KENAR
Sol yan Gönye sag 45°de	Gönye sol 45°de
Kesimin sag tarafini kaydet	Kesimin sag tarafini kaydet
Sag taraf Gönye sol 45°de	Gönye sag 45°de
Kesimin sol tarafini kaydet	Kesimin sol tarafini kaydet

Özel Kesimler

MALZEME TABLADA VE ÇİTE KARŞI SABİTLENMEDİKÇE ASLA HERHANGİ BİR KESME İŞLEMİ YAPMAYIN.

Eğilmiş Malzeme (Şek. V, W)

Eğilmiş malzeme keserken, Şek. V'deki gibi değil, daima Şek. W'teki gibi konumlandırın. Malzemenin yanlış yerleştirilmesi, bıçağın kesimin tamamlanmasına yakın sıkışmasına neden olur.

Yuvarlak Malzemelerin Kesimi

YUVARLAK MALZEMELER YUVARLANMALARINI ÖNLEMEK İÇİN ÇİTE KELEPÇELENMELİ VEYA ÇİTE DAYANACAK ŞEKİLDE SIKICA

TUTULMALIDIR. Açılı kesimler yaparken bu aşırı derecede önemlidir.

Geniş Malzemenin Kesilmesi (Şek. X)

Kimi zamanlar alt sipere yerleştirilemeyecek kadar geniş bir ahşap parçası ile karşılaşırsınız. Ahşap üzerinde kılavuzu testere kapalı ve sağ eliniz çalıştırma kolu üzerinde olacak şekilde temizlemek için, sağ baş parmağınızı siperin üst kısmının dışına yerleştirin ve siperi sadece ahşabı temizlemek için yeterli olacak kadar yuvarlayın, bk. Şek. X. Motoru çalıştırmak için siperi bırakın. Siper mekanizması kesme sırasında doğru çalışacaktır. Bunu sadece gerekli olduğunda yapın. BU TESTEREYİ ÇALIŞTIRIRKEN ASLA BAĞLAMAYIN; BANTLAMAYIN YA DA SİPERİ AÇIK BIRAKMAYIN.

BAKIM

DEWALT elektrikli aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarlar söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Şarj cihazı ve akü bakım gerektirmezler.

Yağlama

Elektrikli aletiniz ek bir yağlama gerektirmemektedir.

Temizleme

UYARI: Havalandırma deliklerinde ve etrafında toz toplanması ve bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

İlave Aksesuarlar

UYARI: DeWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

Testereniz için tasarlanmış olan aşağıdaki aksesuarlar faydalı olabilir. Bazı durumlarda yerel olarak edinilmiş iş destekleri, uzunluk sınırları, kelepçeler vb. daha uygun olabilir. Aksesuarlar seçerken ve kullanırken dikkatli olun. Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

TÜRKÇE

Testere bıçakları

SADECE 16 mm ÇAPLI YUVARLAK MİL DELİKLERİNE ve (Maksimum 2,1 mm KESİM KANALINA) sahip 184 mm TESTERE BIÇAKLARI KULLANIN. HIZ DEĞERİ EN AZINDAN 4000 RPM OLMALIDIR. ELMAS ŞEKİLLİ MİL DELİKLERİNE SAHİP BIÇAKLARI KULLANMAYIN. Çapı farklı olan bir bıçağı asla kullanmayın. Düzgün şekilde korunmayacaktır. Yalnızca enine kesim bıçakları kullanın! Yarmak için tasarlanan bıçaklarla, kombinasyon bıçaklarıyla veya 7°'yi aşan kanca açılarına sahip bıçaklarla kullanmayın.

BIÇAK AÇIKLAMALARI

UYGULAMA ÇAP DIŞLER

Genel Amaçlı 184 mm 40

Hassas Ahşap Kesimi 184 mm 60

Şarj Edilebilir Aküler

Bu uzun ömürlü akü, daha önce kolayca yapılan işlerde yeterince güç üretemeyecek duruma geldiğinde şarj edilmelidir. Teknik ömürlerinin sonunda, aküleri çevremize gerekli özeni göstererek atın:

• Aküyü bitene kadar aleti çalıştırın, sonra aletten çıkarın. Lityum İyon hücreler geri dönüştürülebilir. Bunları yetkili servise veya yerel toplama merkezine teslim edin. Toplanan aküler geri dönüştürülecek veya uygun şekilde atılacaktır.

Çevrenin Korunması

Ayrı toplama. Bu işaretlenmiş simgeyle ürün ve piller normal evsel atıklarla birlikte çöpe atılmamalıdır.

Bazı malzemeleri içeren ürün ve piller geri dönüştürülebilir veya geri kazanılabilir, bu da bazı hammaddeler için talebi azaltabilir.

Lütfen elektrikli ürünleri ve pilleri yerel yasal mevzuata uygun şekilde geri dönüşüme tabi tutun. Daha ayrıntılı bilgiler www.2helpU.com adresinde mevcuttur.

Sorun Giderme Rehberi GÜVENLİK KURALLARI VE TALİMATLARINA MUTLAKA UYUN

SORUN YANLIŞ OLAN NEDİR? NE YAPMALI

Testere calismiyor	Batarya takilmamiş	Bataryayı takın. Bkz. Bataryanism Takilması ve Çıkartimasi.
	Batarya Şarj edilmemeş Bataryayı Şarj edin. Bkz. Şarj Prosedürü.
	Firçalar aşınmş Fırçaların yetkınl servis merkeşi tarafindandehyşirilmesisini-SAğlayın.
Testere istendişi gibi olmayan kesmsler yapıyor	Bıçak korelmş Biçalıkdehyşirgin. BkZ. Değistirme vya Yeni Testere Biçalık Takma.
	Biçak gerije monte edilmiş	Biçalık etrafinda döndürün. BkZ. Değistirme vya Yeni Testere Biçalık Takma.
	Biçak üzerinde çapak veya boşluk Biçalık Çıkartin ve kaba çelik yünü verebentin veya ev tipi fırın temizleyici ile temizleyin.
	Yapilan,is�能yanlış Biçak	Biçak türünüdehyşirinin. BkZ. Ülave Aksesuarlar altinda Testere Biçaklan.
XPSTM calisma isigi yanıp sönüyor	Batarya Şarj edilmemeş	Bataryayı Şarj edin. BkZ. Şarj Prosedürü.
Makine aşır titreşim yapıyor	Testere tezgah veya tablaya dizgün monte edilmemeş	Tüm montaj donanimini skin. BkZ. Tezgaha Montaji.
	Tabla veya tezgah diz olmayan bir zeminde	Düz zemine sahipbir yere koyun. BkZ. Tanima.
	Testere biçalık hasarlı	Biçalıkdehyşirinin. BkZ. Değistirme vya Yeni Testere Biçalık Takma.
Doğru gönye kesimleri yapymiyor	Gönye olç®,doğru sekilde ayarlanmamiş	Kontrol edin ve ayarlayin. BkZ. Mitre Ayarlar altinda Gönye Ölcçebin Ayarlama.
	Biçakcptide dikdehyil	Kontrol edin ve ayarlayin. BkZ. Mitre Ayarlar altinda Gönye Ölcçebin Ayarlama.
	Biçak tezgaha dikeydehyil	Citi kontrol edin ve ayarlayin. BkZ. Ayarlar altinda Aşlam Gönyesi ile Tabla Ayari.
	Isparçasi hareket ediyor	Is parçasinicptite sağlam sekilde keleçpeleyin veya 120 tanecikli zimpara kağidini lastik solüsonilecptite yapiştrin.
	Kesim plakasi aşınmş veya hasar görimiş	Yetkili servisi merkezinegotürün.
Biç#a malze meşiksiyor	Eğik malzemelerin kesimi	BkZ. Özel Kesimler altinda Egilmiş Malzeme.
