Produkttype	Trådløs kombineret geringssav med glidende funktion
Mærke og model	DeWalt DCS365N
Nominel spænding	18 V (Li-Ion)
Klingediameter	184 mm
Klingeboring	16 mm
Klingekropstykkelse	1 mm
Maksimal tomgangshastighed	3750 min⁻¹
Tværsnitskapacitet ved 90°	50 mm
Geringsskæringskapacitet ved 45°	35,3 mm
Geringsområde (max)	48° venstre / 48° højre
Skråsnitsområde (max)	48° venstre / 0° højre
Automatisk klingestoptid	< 10 sekunder
Vægt uden batteri	10,5 kg
Lydtryksniveau (LPA)	88 dB(A)
Lydeffektniveau (LWA)	93 dB(A)
Vibrationsemissionsværdi	< 2,5 m/s²
Belysningssystem	XPS™ LED med projiceret klingeskygge
Støvudsugning	Integreret tilslutning til pose eller støvsuger
Klingebremse	Elektrisk automatisk
Emballageindhold	Sav, klingenøgle, savklinge 184 mm, sideskiftesæt, støvpose, spændestykke, brugsanvisning (batteri og oplader afhængigt af model)
Vedligeholdelse og rengøring	Rengør ventilationsåbninger med trykluft; kabinet med fugtig klud og mild sæbe; ingen smøring nødvendig
Sikkerhed	Klingebremse, nedre klingebeskytter, afbryder med låsehåndtag, gerings- og skråsnitslåse, låsestift i nedre position
Reservedele og reparationsmuligheder	Savklinger 184 mm, boring 16 mm fås; reparationer kun af DeWalt autoriseret værksted

Ofte stillede spørgsmål - DCS365N DEWALT

Hvordan skifter jeg klingen på DCS365 saven?

Afbryd batteriet. Løft den nedre klingebeskytter, skru skruerne på klingebeskytterholderen af, brug derefter den medfølgende nøgle til at skrue klingeskruen af (venstregevind). Udskift klingen med korrekt rotationsretning. Luk klingebeskytteren og spænd skruerne.

Hvilken type batteri skal jeg bruge til DCS365N?

Saven fungerer med DeWalt 18 V Li-Ion batterier, kompatible modeller: DCB141 til DCB145, DCB181 til DCB185. Brug udelukkende DeWalt opladere.

Hvordan indstiller jeg geringsvinklen på DCS365 saven?

Lås geringslåseknappen op (5), drej geringsarmen til den ønskede vinkel (maks. 48° venstre/højre) og lås igen. Forudindstillede stop findes ved 10°, 15°, 22,5°, 31,62° og 45°.

Hvordan indstiller jeg skråsnitsvinklen på DCS365 saven?

Skru skråsnitslåseknappen af (12), vip savhovedet op til 48° til venstre, spænd derefter godt. For vinkler mellem 45° og 48° skal du bruge skråsnitsneutraliseringsanordningen (25).

Hvad er den maksimale skærekapacitet for DCS365N?

Tværsnit ved 90°: 50 mm højde. Geringsskæring ved 45°: 35,3 mm. Med glidefunktionen kan du skære emner op til 250 mm brede ved 90°.

Hvordan bruger jeg XPS™ belysningen?

Tryk på øjebliksafbryderen (17) for at tænde XPS™ LED'en. Den projicerede klingeskygge angiver skærelinjen. Belysningen slukker automatisk efter 20 sekunder, eller når aftrækkeren aktiveres.

Hvordan vedligeholder jeg DCS365 saven?

Rengør regelmæssigt ventilationsåbninger med trykluft. Rengør kabinettet med en fugtig klud og mild sæbe. Ingen yderligere smøring er nødvendig. Kontroller den nedre klingebeskytter før hver brug.

Hvilke skæretilbehør anbefales?

Brug kun klinger på 184 mm med boring 16 mm, nominel hastighed ≥ 4000 o/min. Til fine snit foretrækkes en klinge med 60 tænder af hårdmetal. Undgå klinger til metal eller murværk.

Hvordan transporterer jeg saven sikkert?

Lås alle knapper (skinne, gering, skråsnit) og brug låsestiften i nedre position (23). Grib løftehåndtaget (15) eller sidehåndtagene (10). Fjern batteriet før transport.

Hvad gør jeg, hvis klingen ikke stopper inden for 10 sekunder?

Hvis klingebremsen regelmæssigt overstiger 10 sekunder, stop med at bruge saven og kontakt et DeWalt autoriseret værksted. Forsøg ikke selv at reparere.

BRUGSANVISNING DCS365N DEWALT

Dansk (oversat fra original brugsvejledning) 6

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske data

	DCS365
Spending V	oc	18
Type 1
Batterype Li-Ion
Klingediameter mm 184
Klingens borehul mm 16
Klingens kropstykke mm 1
Maks. klingehastighed min	-1	3750
Maks. krydssnitkapacitet 90°	mm 50
Maks. geringskapacitet 45°	mm	35,3
Gering (maks. positioner)	venstre	45°
	hejre	45°
Smig (maks. positioner)	venstre	48°
	hejre	0°
0° gering
Resulterende bredde ved maks. hijde 50 mm	mm	250
Resulterende hijde ved maks. bredde 90 mm	mm	15
45° gering venstre
Resulterende hijde ved maks. hijde 50 mm	mm	176
Resulterende hijde ved maks. bredde 90 mm	mm	8
45° gering hijre
Resulterende bredde ved maks. hijde 50 mm	mm	176
Resulterende hijde ved maks. bredde 90 mm	mm	8
45° smig venstre
Resulterende bredde ved maks. hijde 35 mm	mm 250
Automaticisk Klingebremsetid	s	< 10
Vægt uten batteri	kg 10,5
Støvjardier og vibrationsværddier (triax vector sum) i henvold til EN62841-3-9:
LPA (emissions lydtryksniveau)	dB(A)	88
LWA (lydtryksniveau)	dB(A)	93
K (usikkerhed for det angivne lydniveau)	dB(A)	2,0
Vibrationsmissionsværdi a h=	m/s2	<2,5
Usikkerhed K=	m/s2 1,5

Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN62841-3-9 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne vibrationsemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrationsemissionen imidlertid variere. Det kan forøge eksponeringsniveauet over den samlede arbejdsperiode markant.

Et estimat af eksponeringsniveauet for vibration bør også tage højde for de gange, værktøjet slukkes, eller når det kører, men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiode markant.

Identificer yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: vedligehold værktøjet og tilbehøret, hold hænderne varme, organisér arbejdsmønstre.

Trådløs geringsav med glidende forbindelse DCS365

DEWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med:

2006/42/EF, EN62841-1:2015, EN62841-3-9:2014.

Disse produkter overholder også direktivet 2014/30/EU og 2011/65/EU. Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udstedelse af denne erklæring på vegne af DeWALT.

Markus Rompel

D-65510, Idstein, Tyskland

30.10.2015

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen for personskader.

Definitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler.

FARE: Angiver en umiddelbart farlig situation, der medmindre den undgås, vil resultere i død eller alvorlig personskade.

ADVARSEL: Angiver en potentiel farlig situation, der medmindre den undgås, kunne resultere i død eller alvorlig personskade.

FORSIGTIG: Angiver en potentiel farlig situation, der medmindre den undgås, kan resultere i mindre eller moderat personskade.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

Angiver risiko for elektrisk stød.

Angiver brandfare.

Generelle sikkerhedsadvarsler for elværktøj

ADVARSEL: Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarsler og instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE BRUG

Termen "elværktøj" i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktøj.

1) Sikkerhed i arbejdsområdet

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rode eller mørke områder giver anledning til ulykker.

Batterier Opladere/opladningstider (minutter)
Kat # V	dx	Ah Vægt (kg)		DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,05	270	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,25	420	220	140	85	140
				X
DCB181	18	1,5	0,35	70	35	22	22	22	45
DCB182	18	4,0	0,61	185	100	60	60	60	120
DCB183/B	18	2,0	0,40	90	50	30	30	30	60
DCB184/B	18	5,0	0,62	240	120	75	75	75	150
DCB185	18	1,3	0,35	60	30	22	22	22	X
DCB187	18	3,0	0,48	140	70	45	45	45	90

b) Undlad at benytte elektrisk værktøj i en eksplosiv atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe.

c) Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

2) Elektrisk sikkerhed

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.

d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.

c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker.

d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade.

e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol over det elektriske værktøj, når uventede situationer opstår.

f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.

g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan reducere farer forårsaget af støv.

4) Anvendelse og vedligeholdelse af elektrisk værktøj

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.

b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.

d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.

e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.

f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

h) Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Glatte håndtag og gribeflader giver mulighed for sikker håndtering og styring af værktøjet i uventede situationer.

a) Ma kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke. b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til netop denne type. Brug af andre batteripakker kan skabe risiko for personskade og brand. c) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand. d) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation eller forbrænding. e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd og resultere i brand, eksplosion eller risiko for skader. f) Udsæt ikke en batteripakke eller et værktøj for ild eller meget varme temperaturer. Udsættelse for ild eller temperaturer over 130 °C kan medføre en eksplosion. g) Følg alle opladningsinstruktionerne og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er anført i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det specificerede område kan beskadige batteriet og øge risikoen for brand.

6) Service

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukkende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes. b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

Sikkerhedsinstruktioner for geringsave

a) Geringssave er beregnet til at skære i træ eller trælignende produkter. De må ikke bruges med slibende skæreskiver til skæring af jernholdige materialer såsom stænger, stolper osv. Slibestøv kan få bevægelige dele såsom den nederste afskærmning til at blokere. Gnister fra slibeskæring vil brænde den nederste afskærmning, savsnitindsatsen og andre plastikdele. b) Brug klemmer til at understøtte arbejdsemnet, når det er muligt. Hvis du understøtter arbejdsemnet med hånden, skal du altid holde din hånd i en afstand af mindst 100 mm fra begge sider af savklingen. Brug ikke saven til at skære stykker, som er for små til, at de kan fastgøres eller holdes med hånden. Hvis din hånd er placeret for tæt på savklingen, er der en øget risiko for skader fra kontakt med klingen. c) Arbejdsemnet skal være stationært og fastspændt eller holdt imod både anslaget og bordet. Før ikke arbejdsemnet ind i klingen eller skær "frihånd" på nogen måde. Ikke fastspændte eller bevægelige arbejdsemner kan blive kastet ved høje hastigheder og forvolde skade. d) Skub saven gennem arbejdsemnet. Træk ikke arbejdsemnet. Du laver et snit ved at hæve savhovedet og trække det ud over arbejdsemnet uden at skære, start motoren, tryk på savhovedet ned og skub saven gennem arbejdsemnet. Skæring med trækslag kan forårsage, at savklingen arbejder sig op.

på toppen af arbejdsemnet og voldsomt kaster klingesamlingen mod operatøren. e) Kryds aldrig din hånd over den tilsigtede skærelinje, hverken foran eller bagved savklingen. Understøttelse af arbejdsemnet "krydshåndet", dvs. at holde arbejdsemnet til højre for savklingen med din venstre hånd eller omvendt, er meget farligt. f) Ræk ikke bagved anslaget med hænderne tættere end 100 mm fra begge sider af savklingen for at fjerne affaldstræstykker eller andre sager, mens klingen roterer. Det kan være svært at vurdere afstanden fra den roterende savklinge til din hånd, og du kan komme alvorligt til skade. g) Inspicér dit arbejdsemne for skæring. Hvis arbejdsemnet er bøjet eller skævt, klem det med den udvendige side vendt imod anslaget. Kontrollér altid, at der ikke er et mellemrum mellem arbejdsemne, anslag og bord langs med skærelinjen. Bøjede eller skæve arbejdsemner kan vride eller flytte sig og kan sætte sig fast på den roterende savklinge under skæring. Der bør ikke være søm eller fremmedobjekter i arbejdsemnet. h) Brug ikke saven, før bordet er fri for alle værktøjer, trærester osv. bortset fra arbejdsemnet. Små rester eller træstykker eller andre genstande, der kommer i kontakt med den roterende klinge, kan blive kastet med høj hastighed. i) Skær kun et arbejdsemne ad gangen. Stabler med flere arbejdsemner kan ikke klemmes eller afstives tilstrækkeligt og kan sætte sig fast på klingen under skæring. j) Kontrollér, at geringssaven monteres eller placeres på en jævn, fast arbejdsoverflade før brug. En stabil og fast arbejdsoverflade nedsætter risikoen for, at saven bliver ustabil. k) Planlæg dit arbejde. Hver gang du ændrer indstilling af smig- eller geringsvinkel, skal du sørge for, at det indstillelige anslag er indstillet korrekt til at understøtte arbejdsemnet, og at det ikke vil forstyrre klingen eller afskærmningssystemet. Uden at dreje værktøjet "ON" og uden arbejdsemne på bordet, før savklingen gennem et simuleret snit for at sikre, at der ikke vil være nogen forstyrrelser eller fare for at skære anslaget. l) Sørg for passende understøttelse, f.eks. bordforlængere, savbukke osv., til et arbejdsemne, som er bredere eller længere end bordpladen. Arbejdsemner, der er længere eller bredere end geringssavbordet, kan tippe, hvis de ikke er tilstrækkeligt understøttet. Hvis det afskårne stykke eller arbejdsemnet tipper, kan det løfte den nederste afskærmning eller blive kastet af den roterende klinge. m) Brug ikke en anden person som en erstatning for en bordforlænger eller som ekstra understøttning. En ustabil understøttning af arbejdsemnet kan medføre, at klingen binder, eller at arbejdsemnet flytter sig under skæringen og trækker dig og din hjælper ind i den roterende klinge. n) Det afskårne stykke må ikke klemmes eller presses på nogen måde imod den roterende savklinge. Hvis fastholdt, dvs. ved hjælp af længdestop, kan det afskårne stykke blive kilet imod klingen og kastet ud med voldsom kraft. o) Brug altid en klemme eller et armatur beregnet til korrekt understøttning af runde materialer såsom stænger eller rør. Stænger har en tendens til at rulle under skæring, hvilket får klingen til at "bide" og trække arbejdsemnet sammen med din hånd ind i klingen. p) Lad klingen opnå fuld hastighed, før den får kontakt med arbejdsemnet. Dette vil nedsætte risikoen for, at arbejdsemnet kastes af. q) Hvis arbejdsemnet eller klingen sidder fast, sluk for geringssaven. Vent indtil alle bevægelige dele er standset, tag derefter stikket ud af stikkontakten og/eller fjern batteripakken. Tag derefter det fastklemte materiale ud. Fortsat savning med et fastklemt arbejdsemne kan medføre tab af kontrol eller skade på geringssaven.

Når snittet er færdigt, sluk for kontakten, hold savhovedet nedad og vent, indtil klingen stopper, før det afskårne stykke fjernes. Det kan være farligt at have hånden tæt ved klingen med efterlæb. Hold godt fast i håndtaget, når du foretager et ufuldstændigt snit, eller når du slukker for kontakten, før savhovedet er helt i sænket position. Savens bremsevirkning kan medføre, at savhovedet pludselig trækkes nedad og medføre en risiko for personskader.

Ekstra sikkerhedsregler for geringssave

ADVARSEL: Indsæt ikke batteriet i enheden, før du har læst og forstået instruktionerne.

BETJEN IKKE DENNE MASKINE, før du har samlet og installeret den i henhold til instruktionerne. En maskine, der ikke er samlet korrekt, kan forårsage alvorlige personskader. FÅ VEJLEDNING fra din supervisor, instruktør eller anden kvalificeret person, hvis du ikke helt er bekendt med betjening af denne maskine. Viden er sikkerhed. SØRG FOR at klingen roterer i den korrekte retning. Tænderne på klingen skal pege i rotationsretningen som afmærket på saven. STRAM ALLE KLEMMEGREB, greb og arme før betjening. Løse klemmer kan forårsage, at dele af arbejdsemnet kastes af ved høje hastigheder. KONTROLLER at alle klinger og klingeklemmer er rene, at de forsænkede sider på klingeklemmerne vender imod klingen, og at dornskruen er strammet forsvarligt. Løs eller forkert klingefastspænding kan resultere i skader på saven og personskade.

FORSØG IKKE AT ARBEJDE MED ANDET END DEN BEREGNEDE SPÆNDING for saven. Resultatet kan blive overophedning, beskadigelse af værktøjet og personskader. - FASTKIL IKKE NOGET IMOD BLÆSEREN for at holde motorakslen. Resultatet kan blive beskadigelse af værktøjet og mulige personskader. SKÆR ALDRIG METALLER ELLER MURVÆRK. Hver af disse kan forårsage, at karbidspidser flyver fra klingen ved høje hastigheder og medføre alvorlig personskade. ANBRING ALDRIG NOGEN DEL AF DIN KROP PÅ LINJE MED SAVKLINGENS BANE. Det kan resultere i personskade. - PÅFØR ALDRIG SMØREMIDDEL PÅ EN KØRENDE KLINGE. Påføring af smøremiddel kan medføre, at din hånd kommer ind i klingen og resultere i alvorlig personskade. ANBRING ALDRIG en hånd i klingeområdet, når saven er tilsluttet til den elektriske strømkilde. Utilsigtet aktivering af klingen kan medføre alvorlig personskade. - RÆK ALDRIG RUNDT OM ELLER BAGVED SAVKLINGEN. En klinge kan forårsage alvorlig personskade. RÆK ALDRIG UNDER SAVEN, medmindre strømmen er slået fra. Kontakt med savklingen kan medføre personskade. - FASTGØR MASKINEN TIL EN STABIL UNDERSTØTTENDE OVERFLADE. Vibrationer kan muligvis få maskinen til at glide, gå eller vælte og forårsage alvorlig personskade. - BRUG KUN DE TVÆRSNITSSAVKLINGER, der anbefales til geringssave. For det bedste resultat skal du kun bruge hårdmetalsavklinger med krogvinkler på over 7 grader. Anvend ikke klinger med dybe tandbunde. Disse kan afbøjes og komme i kontakt med afskærmningen og kan dermed forårsage skade på maskinen og/eller alvorlig personskade. BRUG UDELUKKENDE KLINGER I KORREKT STØRRELSE OG TYPE specificeret til dette værktøj for at forebygge beskadigelse af maskinen og/eller alvorlig personskade (opfylder EN847-1). INSPICER KLINGE FOR REVNER ELLER ANDRE SKADER før betjening. En revnet eller beskadiget klinge kan gå i stykker, og stykkerne kan blive kastet ud ved høje hastigheder og forårsage alvorlig personskade. Udskift omgående revnede eller beskadigede klinger. Overhold den maksimale hastighed, der er angivet på savklingen. - RENGØR KLINGEN OG KLINGEKEMMER før betjening. Rengøring af klingen og klingeklemmer giver dig mulighed for at kontrollere for

eventuelle skader på klingen eller klingeklemmer. En revnet eller beskadiget klinge eller klingeklemme kan gå i stykker, og stykkerne kan blive kastet ud ved høje hastigheder og forårsage alvorlig personskade.

ANVEND IKKE SKAVEKLINGER. Kontroller, at klinger kører frit og er fri for vibrationer. En vibrerende klinge kan forårsage beskadigelse af maskinen og/eller alvorlig personskade. - BRUG IKKE smøremidler eller rensemidler (især spray eller aerosol) i nærheden af plastikafskærmningen. Det polykarbonat materiale, der anvendes i beskyttelsesskærmen, kan angribes af bestemte kemikalier. HOLD AFSKÆRMNINGEN PÅ PLADS og i driftstilstand. - BRUG ALTID SAVSNITPLADEN OG UDSKIFT DENNE PLADE, HVIS DEN ER BESKADIGET. Ophobning af små stykker flis under saven kan forstyrre savklingen eller kan medføre ustabilitet i arbejdsemnet, når der skæres. BRUG UDELUKKENDE DE KLINGEKLEMMER, DER ER SPECIFICERET FOR DETTE VÆRKTØJ, for at forebygge beskadigelse af maskinen og/eller alvorlig personskade. - RENGØR MOTORENS LUFTRILLER for flis og savstøv. Tilstoppede motorluftriller kan overophede maskinen, beskadige maskinen og muligvis forårsage en kortslutning, som kan medføre alvorlig personskade. LÅS ALDRIG KONTAKTEN I "ON" POSITION. Det kan resultere i alvorlig personskade. STÅ ALDRIG PÅ VÆRKTØJET. Der kan opstå alvorlig personskade, hvis værktøjet vælter, eller hvis der utilsigtet tændes for skæreværktøjet.

ADVARSEL: Skæring i plastik, saftigt træ og andre materialer kan få smeltede materialer til at akkumuleres på klingespidserne og selve savklingen, hvilket øger risikoen for, at klinger bliver overophedet og binder under skæring.

ADVARSEL: Bær altid høreværn. Under nogle forhold og varigheden af brugen kan støj fra dette produkt give høretab. Vær opmærksom på de følgende faktorer, som har indflydelse på udsættelse for støj:

• Brug savklinger, der er designet til at reducere støjudstråling.
• Brug kun godt slebne savklinger og
• Brug specielt designede støjreduktionssavklinger.

ADVARSEL: Brug ALTID sikkerhedsbriller. Glas i almindelige briller er ikke sikkerhedsglas. Brug også ansigts- eller støvmaske, hvis savningen støver.

ADVARSEL: Brug af dette værktøj kan generere og/eller sprede støv, der kan medføre alvorlig åndedrætsskade.

ADVARSEL: Nogle støvtyper skabt af elektrisk slibning, savning, boring og andre byggeaktiviteter indeholder kemikalier kendt for at forårsage kræft, fosterskader eller andre reproduktive skader. Nogle eksempler på disse kemikalier er:

bly fra blybaserede malinger, krystallinsk silica fra mursten og cement og andre murværksprodukter og arsenik og krom fra kemisk behandlet tømmer.

Din risiko for disse udsættelser varierer afhængigt af, hvor tit du foretager denne type arbejde. Sådan nedsætter du risikoen for udsættelse for disse kemikalier: arbejd i et godt ventileret område, og arbejd med godkendt sikkerhedsudstyr, såsom de støvmasker, der er specielt designet til at bortfiltrere mikroskopiske partikler.

Bær beskyttelsesdragt og vask udsatte områder med sæbe og vand. Hvis du lader støv trænge ind i din mund, næse, øjne eller bliver liggende på din hud, kan det fremme optagelse af skadelige kemikalier.

ADVARSEL: Brug af dette værktøj kan generere og/eller sprede støv, hvilket kan medføre alvorlig åndedrætsskade. Brug altid godkendt

åndedrætsværn, der er passende for støveksponering.

Restrisici

Følgende risici er forbundet med anvendelsen af save:

Dansk

• Skader, der forårsages ved berøring af de bevægelige dele. Selvom man følger alle relevante sikkerhedsinstruktioner og anvender sikkerhedsanordninger, kan der stadig være visse farer. Disse farer er: Høreskader. Risiko for uheld med de roterende savklingers uafdækkede dele.
• Risiko for skade under udskiftning af klinger.
• Risiko for at få fingre i klemme under åbning af afskærmninger.
• Helbredsrisiko ved indånding af træstøv, der udvikles under savning, især fra eg, bøg og MDF.

• Ingen støveekstraktor er tilsluttet ved savning af træ.
• Utilstrækkelig støvudugning på grund af tilstoppede udsugningsfiltre.

GEM DISSE INSTRUKTIONER

Opladere

DEWALT opladere kræver ingen justering og er designet til at være så brugervenlige som muligt.

Elektrisk sikkerhed

Den elektriske motor er konstrueret til kun én spænding. Kontroller altid, at batteripakken svarer til spændingen på mærkepladen. Kontroller også, at spændingen på din oplader svarer til din el-nets spænding.

Din DWWALT-oplader er dobbeltisoleret i overensstemmelse med EN60335. Derfor kræves der ingen jordledning.

Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem DWWALT's serviceorganisation.

Brug af forlængerledning

Der bør ikke anvendes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til strømforsyning til din oplader (se Tekniske data). Den minimale lederstørrelse er 1 mm², og den maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

Vigtig sikkerhedsvejledning for alle batteriopladere

Gem disse instruktioner: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere (se Tekniske data).

Før du bruger opladeren, skal du læse alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken og produktet.

ADVARSEL: Risiko for elektrisk stød. Lad ikke nogen flydende væsker komme i opladeren. Det kan resultere i et elektrisk stød.

ADVARSEL: Vi anbefaler brug af en reststrømsanordning med en udløsestrøm på 30 mA eller mindre.

FORSIGTIG: Risiko for brand. For at reducere risikoen for kvæstelser må du kun oplade DWWALT-genopladelige batterier. Andre batterityper kan eksplodere og forårsage personskade.

Forsigtig: Børn skal overvåges for at sikre, at de ikke leger med apparatet.

BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art, som for eksempel, men ikke begrænset til, ståluld, aluminiumsfolie eller koncentrationer af metalliske partikler, skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud af kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud, før du forsøger at rengøre den.

• Forsøg ALDRIG at oplade batteripakken med andre opladere end dem, der er omtalt i denne manual. Opladeren og batteripakken er specielt designet til at arbejde sammen.
• Disse opladere er kun beregnet til opladning af DEWALT genopladelige batterier. Al anden brug kan medføre risiko for brand, elektrisk stød eller livsfarlige elektriske stød.
• Udsæt ikke opladeren for regn eller sne.
• Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket og ledningen.
• Sørg for at ledningen er placeret, så den ikke bliver trådt på, snublet over eller på anden måde bliver genstand for skader eller belastning.
• Anvend kun en forlængerledning, når det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning kan resultere i risiko for brand, elektrisk stød eller livsfarlige elektriske stød.
• Anbring ikke noget oven på opladeren eller anbring opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren i afstand fra alle varmekilder. Opladeren ventileres gennem huller i toppen og bunden af huset.
• Brug ikke opladeren, hvis ledningen eller stikket er beskadiget – få dem omgående udskiftet.
• Demonter ikke opladeren, tag den med til et autoriseret værksted, når service eller reparation er påkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk stød, livsfarlige elektriske stød eller brand.
• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhver risiko.
• Tag stikket til opladeren ud af kontakten før forsøg på nogen form for rengøring. Dette vil reducere risikoen for elektrisk stød. Fjernelse af batteripakken vil ikke reducere denne risiko. Forsøg ALDRIG at tilslutte 2 opladere til hinanden.
• Opladeren er designet til at køre på standard 230V husholdningsstrøm. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere til køretøjer.

Opladning af et batteri (Fig. B)

1. Tilslut opladeren til en passende stikkontakt, før batteripakken sættes i.
2. Indsæt batteripakken 16 i opladeren og kontrollér, at pakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen er startet.
3. Når opladningen er færdig, vil det blive angivet af den røde lampe, som vil lyse konstant på ON. Batteripakken er fuldt opladet og kan nu anvendes eller kan efterlades i opladeren. Skub batteriets udløserknap 44 på batteripakken for at udtage batteripakken.

BEMÆRK: For at sikre maksimal ydeevne og levetid for Li-ion batteripakker skal batteripakken lades helt op, før den anvendes første gang.

Betjening af oplader

Se indikatorerne nedenfor for batteripakkens opladestatus.

Ladeindikatörer
oplader	- - - - -
fuldt oplatet	- - - - -
forsinkelse ved varmt/koldt batteri*	- - - | - - -

• Det røde lys vil fortsætte med at blinke, men et gult indikatorlys vil blive tændt under denne handling. Når batteriet har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptage opladningsproceduren.

Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte at lyse.

BEMÆRK: Dette kan også betyde et problem med opladeren.

Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autoriseret servicecenter for at blive kontrolleret.

Varm/kold pakkeforsinkelse

Når opladeren sporer et batteri, der er for varmt eller for koldt, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimal batterilevetid.

En kold batteripakke vil oplade med en langsommere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batteriet varmer.

DCB118 opladeren er udstyret med en intern blæser designet til at nedkøle batteripakken. Blæseren tændes automatisk, når batteripakken trænger til at blive afkølet. Brug aldrig opladeren, hvis blæseren ikke virker korrekt, eller hvis blæseråbningerne er blokerede. Tillad ikke at fremmedlegemer trænger ind i opladeren.

Elektronisk beskyttelsessystem

XR Li-Ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteriet imod overbelastning, overopvarmning eller dyb afladning.

Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring li-ion batteriet på opladeren, indtil det er helt opladet.

Vægmontering

Disse opladere er designet til montering på en væg, eller til at stå oprejst på et bord eller en arbejdsflade. Hvis vægmontering anbringes opladeren inden for rækkevidde af en stikkontakt og på afstand af et hjørne eller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for placering af monteringsskruerne på væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4 mm lange med en skruehoveddiameter på 7-9 mm, skrues ind i træ til en optimal dybde, der efterlader ca. 5,5 mm af skruen blotlagt. Ret hullerne på bagsiden af opladeren ind efter de blotlagte skruer og skru dem helt ind i hullerne.

Instruktioner om rengøring af opladeren

ADVARSEL: Risiko for chok. Tag stikket til opladeren ud af kontakten før rengøring. Snavs og fedt kan fjernes fra ydersiden af opladeren med en klud eller en blød ikke-metalisk børste. Brug ikke vand eller andre rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i en væske.

Batteripakke

Vigtig sikkerhedsvejledning for alle batteripakker

Sørg for at oplyse katalognummer og spænding ved bestilling af nye batteripakker.

Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevne opladningsprocedure.

• Oplad ikke eller brug batteriet i en eksplosiv atmosfære, som f.eks. ved tilstedeværelsen af brandbare væsker, gasser eller støv. Isætning eller udtagning af batteriet fra opladeren kan antænde støv eller dampe.
• Tving aldrig batteripakken ind i opladeren. Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medføre personskader.
• Oplad kun batteripakker i DEWALT opladere.
• Sprøjt IKKE på den eller nedsænk den i vand eller andre væsker.
• Opbevar eller brug ikke værktøjet og batteripakken på steder, hvor temperaturen kan nå op på eller overstige 40°C (104°F) (som f.eks. uden for skure eller metalbygninger om sommeren).
• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.
• Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske carbonater og lithiumsalte.
• Indholdet af åbnede battericeller kan forårsage luftvejsirritation.

ADVARSEL: Fare for forbrændinger. Batterivæske kan være brændbar, hvis udsættes for gnister eller åben ild. ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er eller bliver beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse. ADVARSEL: Brandfare. Opbevar eller bær aldrig batteripakker, så talgenstande kan komme i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder, lommer, værktøjskasser, produktkasser, skuffer osv. med løse skruer, møtrikker, søm osv. FORSIGTIG: Når værktøjet ikke er i brug, læg værktøjet på siden på en overflade, hvor det ikke kan vælte eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan let væltes.

Transport

ADVARSEL: Brandfare. Transport af batterier kan muligvis forårsage brand, hvis batteripolerne uforvarende kommer i kontakt med ledende materialer. Ved transport af batterier sørg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forårsage en kortslutning.

DEWALT batterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN's anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen (ADR). Lithium-ion-celler og batterier er blevet testet i henhold til afsnit 38,3 i FN's anbefalinger om tests og kriterier for transport af farligt gods.

I de fleste tilfælde vil afsendelsen af en DEWALT batteripakke være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt vil det kun være forsendelser, der indeholder et lithium-ion batteri med en energivurdering på over 100 watt timer (Wh), der skal sendes som fuldt reguleret klasse 9. Alle lithium-ion batterier har en watt time vurdering markeret på pakningen. Desuden på grund af regulativers kompleksitet, anbefaler DEWALT, at man ikke sender lithium-ion-batteripakker med luftfragt uanset watt time vurdering. Forsendelser af værktøj med batterier (combo sæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt time vurdering ikke er højere end 100 watt timer.

Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørenes ansvar at rådføre sig med de seneste regler for emballerings-, mærknings- og dokumentationskrav.

Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældende regulativer.

BEMÆRK: Lithium-ion-batterier bør ikke medbringes i bagage.

Transport af FLEXVOLT™ batteri

DANSK

DEWALT FLEXVOLT™ batteri har to funktioner: Anvendelse og transport. Anvendelsesfunktion: Når FLEXVOLT™ batteriet står alene og er i et DEWALT 18V produkt, vil den fungere som et 18V batteri. Når FLEXVOLT™ batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

Transportfunktion: Når dækslet er fastgjort til FLEXVOLT® batteriet, er batteriet i transportfunktion. Behold dækslet til forsendelse.

Under transportfunktionen er cellestrengene elektrisk afbrudt inde i pakken, og det resulterer i 3 batterier med en lavere watt time (Wh) ydelse i forhold til 1 batteri med en højere watt time ydelse. Denne øgede mængde på 3 batterier med den lavere watt time ydelse kan fritage pakken fra visse

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -levetid skal du opbevare batteripakker ved stuetemperatur, når de ikke er i brug.
2. For langtidsopbevaring anbefales det at opbevare en fuldt opladet batteripakke et køligt, tørt sted uden for opladeren for optimale resultater.

BEMÆRK: Batteripakker bør ikke opbevares helt tomt for opladning. Batteripakken skal genoplades før brug.

Mærkater på oplader og batteripakke

Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og batteripakken vise de følgende piktogrammer:

Læs brugsvejledningen før brug.

Se Tekniske data vedrørende opladningstid.

Berør aldrig kontaktflader med strømførende genstande.

Beskadigede batteripakker må ikke oplades.

Må ikke udsættes for vand.

Defekte ledninger skal udskiftes omgående.

Oplad kun mellem 4°C og 40°C

Kun til indendørs brug.

Tag hensyn til miljøet ved bortskaffelse af batteripakken.

Oplad kun DEWALT batteripakker med de specielle DEWALT opladere. Opladning af andre typer batteripakker end de specielle DEWALT batterier med en DEWALT oplader, kan føre til at sprænges eller føre til andre farlige situationer.

Destruer beskadiget batteripakke.

ANVENDELSE (uden transportdæksel). Eksempel: Wh ydelsen angiver 108 Wh (1 batteri med 108 watt timer). TRANSPORT (med indbygget transportdæksel). Eksempel: Wh ydelsen angiver 3 x 36 Wh (3 batterier på 36 watt timer).

Batteritype

DCS365 bruger et batteri på 18 volt.

Disse batteripakker kan bruges: DCB141, DCB142, DCB143, DCB144, DCB145, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185.

BEMÆRK: Batteripakker, opladere og værktøjskasser følger ikke med N-modeller. Batteripakker og opladere følger ikke med ND-modeller. B-modeller omfatter Bluetooth-batteripakker.

• Kontroller for eventuelle skader på værktøj, dele og tilbehør, der kan opstå under transport.
• Tag dig tid til at læse denne vejledning grundigt og forstå den før betjening.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen før brug.

Bær høreværn.

Brug øjenværn.

Hold hænderne væk fra klingen.

Synlig stråling. Kig ikke ind i lyset.

Deponering (Fig. A).

Datokoden 24, der også inkluderer produktionsåret, er trykt på huset.

Eksempel:

2018 XX XX

Produktionsår

Beskrivelse (Fig. A)

ADVARSEL: Modificer aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre materiale- eller personskade.

1 Udløserkontakt

2 Driftshåndtag

3 Monteringshuller

15 Løftehåndtag

17 XPS momentvis kontakt til arbejdslygte

6 Savsnitsplade

18 Startspærregreb

7 Geringsarm

19 Skinnejusteringsskrue

8 Geringsskala

20 Skinnelasegreb

9 Geringskalaskruer

21 Klemmehul

10 Sidehandtag

22 Klingeskruenggle

11 Anslag

23 Lasestift

12 Lasegrebl smignit

24 Datokode

13 Skinner

25 Smigtilsidesaettelse

14 Stavabning

Tilsigtet Brug

Din Di WALT DCS365 ledningsfrie geringssav med glidende forbindelse er designet til professionelle træskæringsopgaver. Den udfører let, præcis og sikker savning på tværs, gerings- og smigskæring.

Denne enhed er designet til brug med en nominel klingediameter 184 mm klinge med hårdmetalskær.

Skær aldrig metaller eller lette legeringer, specielt magnesium.

Må ikke anvendes under fugtige forhold eller i nærheden af brændbare væsker eller gasser.

Disse geringssave er professionelle værktøjsmaskiner.

Lad ikke børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender dette værktøj.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.

Samling og justering

ADVARSEL: For at mindske risikoen for alvorlige personskader skal du slukke for værktøjet og tage batteriet ud, før du foretager justeringer, udfører nogen form for rengøring eller vedligeholdelse, eller fjerner/installerer tilbehør. Start ved et uheld kan medføre skader.

RSEL: Anvend kun DrWALT-batteripakker og -opladere.

Indsættelse og fjernelse af batteripakken fra værktøjet (Fig. C)

BEMÆRK: For de bedste resultater kontrolleres det, at batteripakken 16 er fuldt opladet.

Sådan installeres batteripakken i værktøjets håndtag

1. Ret batteripakken 16 ind efter rillerne inde i håndtaget (Fig. C).
2. Skub den ind i håndtaget, indtil batteripakken sidder godt fast i værktøjet, og kontrollér, at den ikke river sig løs.

Sådan fjernes batteripakken fra værktøjet

1. Tryk på udløserknappen 44 og træk batteripakken ud fra værktøjets håndtag.
2. Isæt batteripakken i opladeren som beskrevet i opladerafsnittet i denne vejledning.

Batteripakker til brændstofmåler (Fig. C)

Nogle DEWALT batteripakker indeholder en brændstofmåler, som består af tre grønne LED-lys, som angiver niveauet for den resterende opladning i batteripakken.

Du aktiverer brændstofmåleren ved at trykke på og holde brændstofmålerknappen 26 nede. En kombination af de tre grønne LED-lys vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser brændstofmåleren ikke, og batteriet skal genoplades.

BEMÆRK: Brændstofmåleren giver kun en indikation af den opladning, der resterer i batteripakken. Den angiver ikke værktøjets funktionalitet og er underlagt variation baseret på produktkomponenter, temperatur og slutbrugeranvendelse.

Start (Fig. A, D, E)

Åbn kassen og løft saven ud (Fig. D) ved hjælp af sidehåndtagsfordybningerne eller løfthåndtaget 15.

Anbring saven på en jævn, flad overflade som f.eks. en værktøjsbænk eller et kraftigt bord.

Studér Figur A for at blive bekendt med saven og dens forskellige dele. Afsnittet om justeringer vil henvise til disse betegnelser, og du skal vide, hvad og hvor delene er.

FORSIGTIG: Risiko for blokering. Du nedsætter risikoen for skader ved at holde tommelfingeren under betjeningshåndtaget, når du trækker håndtaget ned. Den nederste afskærmning vil bevæge sig op, når betjeningshåndtaget trækkes ned, hvilket kan forårsage blokering. Betjeningshåndtaget er placeret tæt ved afskærmningen for specielle situationer.

Tryk let på betjeningshåndtaget 2 og træk låsestiften ud 23. Udløs forsigtigt det nedadgående tryk og hold driftshåndtaget, så det kan hæves til dets fulde højde. Brug låsestiften, når saven transporteres fra et sted til et andet. Brug altid håndtagsfordybningerne eller sidehåndtagene 10 til transport af saven som set i Figur D. Se Figur E og installation af sidehåndtag.

Installation af sidehåndtag (Fig. E)

Din sav leveres med to sidehåndtag 10, som skal installeres på saven som vist i Figur E. Stram sikkert med sekskantnøglen fundet i sidehåndtagspakken.

Montering på bænk (Fig. A)

Der findes huller 3 i alle 4 fødder for at gøre det lettere at montere bænken som vist i Figur A. Monter altid din sav på en stabil overflade, så den sidder godt fast, så bevægelse undgås. For at gøre transporten lettere kan værktøjet monteres på et stykke krydsfiner på 12,7 mm eller tykkere, som derefter kan fastgøres til dit arbejdsunderlag eller flyttes til andre arbejdspladser og igen fastgøres.

BEMÆRK: Når du monterer din sav til et stykke krydsfinér, skal du sørge for, at monteringsskruerne ikke rager ud. Ved fastspænding af saven til en arbejdsoverflade, fastspænd kun på fastspændingsknasterne, hvor monteringsskruehullerne er placeret. Fastspænding til alle andre punkter vil kollidere med den korrekte betjening af saven.

FORSIKTIG: For at hindre binding og unøjagtigheder, skal man sikre, at monteringsoverfladen ikke er vindskaev eller på anden måde ujævn. Hvis saven vipper på overfladen, anbring et tyndt stykke materiale under den ene savfod, indtil saven sidder godt fast på monteringsoverfladen.

Ændring eller montering af en ny savklinge

(Fig. F1-F3)

Se Savklinger under Valgfrit tilbehør.

ADVARSEL: For at mindske risikoen for alvorlige personskader, sluk for værktøjet og tag batteriet ud, før du foretager justeringer, udfører nogen form for rengøring eller vedligeholdelse, eller fjerner/installerer tilbehør. Start ved et uheld kan medføre skader.

ADVARSEL: Du nedsætter risikoen for personskade ved at bære arbejdshandsker, når du arbejder med savklingen.

• Tryk aldrig på spindlens låseknap (35, Fig. F2), når strømmen er tilsluttet til klingen eller under friløb.
• Skær ikke i metal, murværk eller fibercementprodukter med denne gingssav.

Aftagning af klingen (Fig. A, C, F1-3)

1. Fjern batteripakken (16, Fig. C) fra saven.
2. Hæv armen til den øverste position og hæv den nederste beskyttelsesskærm 4 så meget som muligt.
3. Løsn, men fjern ikke den bagerste skrue på afskærmningsbeslaget 27 med fire omdrejninger.
4. Løsn, men fjern ikke skruen på afskærmningsbeslaget (28, Fig. F1), før beslaget 29 kan hæves tilstrækkeligt, så der er adgang til klingeskruen 31. Den nederste afskærmning vil fortsat være hævet på grund af skruens position på afskærmningsbeslaget.
5. Tryk spindellåseknappen (35, Fig. F2) ned, mens savklingen 30 drejes forsigtigt, indtil låsen falder i hak.
6. Hold knappen nede og brug den anden hånd og T40-siden af den medfølgende skruenøgle 22 til at løsne klingeskruen 31. (Drej venstre gevind med uret.)
7. Fjern klingeskruen 31 ved hjælp af T40-siden af den medfølgende skruenøgle, den udvendige klemskive (32, Fig. F3) og klinge 30. Den indvendige klemskive 33 kan blive siddende på spindlen 34.

Installation af en klinge (Fig. F1-F3)

1. Fjern batteripakken (16, Fig. C) fra saven.
2. Med armen hævet, den nederste afskærmning 4 holdt åben, og afskæringsbeslaget 29 hævet, anbring klingen 30 på spindlen 34 og mod den indvendige klemskive 33 med tænderne på klingen pegende i rotationsretningen som markeret på saven.
3. Saml den udvendige klemskive 32 på spindlen 34.
4. Installer klingeskruen 31 og aktivér spindellåsen 35, spænd skruen 31 godt fast med den medfølgende skruetrækker 22 (drej venstre gevind mod uret).
5. Returner afskæringsbeslaget 29 til dets originale fulde nedeposition og spænd begge skruer på afskæringsbeslaget (27, 28) for at holde beslaget på plads.

ADVARSEL: Afskæringsbeslaget skal være returneret til dets fulde nedeposition og spændt for aktivering af saven. I modsat fald kan det ske, at afskærmningen forhindres i at lukke, eller afskærmningen kommer i kontakt med den roterende savklinge, og der opstår skader på saven eller alvorlig personskade. Med skinnelåsegreb 20 kan du låse savhovedet fast, så det ikke glider på skinnerne. Dette er nødvendigt ved udførelse af bestemte savninger eller ved transport af saven. Låsestift (Fig. A) må kun bruges under transport af saven.

Transport af saven (Fig. A)

ADVARSEL: For at mindske risikoen for alvorlige personskader, sluk for værktøjet og tag batteriet ud, før du foretager justeringer, udfører nogen form for rengøring eller vedligeholdelse, eller fjerner/installerer tilbehør. Start ved et uheld kan medføre skader.

ADVARSEL: For at reducere risikoen for alvorlig personskade, lås afskæringsbeslaget, geringslåsegreb, smiglåsegreb 2 og låsestift 23 før transport af saven. (Se Figur A)

For at gøre det bekvemt at bære geringsaven fra sted til sted, er der indsat et løftehåndtag 15 øverst på savarmen og sidehåndtagene 10 på fundamentet, som vist i Figur A.

Opbevaring af geringsav

Geringsaven skal opbevares på et tørt sted og være forsvarligt låst inde, utilgængeligt for børn eller utrænede personer.

FUNKTIONER OG REGULERINGER

ADVARSEL: For at mindske risikoen for alvorlige personskader, sluk for værktøjet og tag batteriet ud, før du foretager justeringer, udfører nogen form for rengøring eller vedligeholdelse, eller fjerner/installerer tilbehør. Utilsigtet start kan medføre skader.

Anvendelse af XPS™ LED-arbejdslyssystem (Fig. A)

ADVARSEL: Kig ikke ind i lampen, når den er tændt.

BEMÆRK: Batteriet skal oplades og tilsluttes til geringsaven.

XPS™ LED-arbejdslyssystem kan tændes med momentankontakten 17. Lyset vil automatisk slukke inden for 20 sekunder, hvis saven ikke er i brug. Lyset aktiveres også automatisk, hver gang værktøjets hovedudløser 1 udløses.

Du skærer gennem en eksisterende blyantlinje på et stykke træ ved at tænde for XPS™ arbejdslyssystemet med momentankontakten 17 (ikke med hovedudløseren), træk derefter ned på betjeningshåndtaget 2 for at bringe savklingen tæt på træet. Klingens skygge vil blive vist på træet. Denne skyggelinje repræsenterer det materiale, som klingen vil fjerne under udførelse af et snit. Du finder det korrekte snit til blyantlinjen ved at rette blyantlinjen ind efter kanten på klingens skygge. Husk, at det kan være nødvendigt at justere gerings- eller smigvinklerne for nøjagtigt at matche blyantstregen.

Din sav er udstyret med en batterifejlfunktion. XPS™ arbejdslyset begynder at blinke, når batteriet er tæt på at være afladet, eller når batteriet er for varmt. Oplad batteriet, før du fortsætter med skæreopgaverne. Se Opladningsprocedure under Vigtige sikkerhedsinstruktioner for alle batteripakker for instruktioner om opladning af batterier.

Geringslåsegreb (Fig. A, J)

Med geringslåsegreb 5 kan du indstille geringsarmen på din sav til 48° til højre og 48° til venstre. Geringslåsen vil automatisk indstille 10°, 15°, 22,5°, 31,62° og 45° såvel til venstre som til højre.

Med skinnerne. Dette er nødvendigt ved udførelse af bestemte savninger.

Låsestift (Fig. A)

ADVARSEL: Låsestiften må kun bruges under transport eller opbevaring af saven. Brug ALDRIG låsestiften til nogen savning.

ADVARSEL: Overhold altid sikkerhedsvejledningen og de grundlæggende regler.

ADVARSEL: For at mindske risikoen for alvorlige personskader, sluk for værktøjet og tag batteriet ud, før du foretager justeringer, udfører nogen form for rengøring eller vedligeholdelse, eller fjerner/installerer tilbehør. Utilsigtet start kan medføre skader.

ADVARSEL: For at sikre at klingens bane er fri for forhindringer, skal du foretage en tør kørsel af snittet uden strøm, før du foretager eventuelle snit på arbejdsemnet.

Korrekt krops- og håndposition (Fig. G1-G4)

ADVARSEL: For at reducere risikoen for alvorlig personskade skal du anvende den rette håndposition som vist i Fig. G1 og G2. ADVARSEL: For at reducere risikoen for alvorlig personskade skal du holde godt fast i tilfælde af en pludselig reaktion.

• Brug klemmer til at understøtte arbejdsemnet, når det er muligt.
• Anbring aldrig dine hænder tæt ved skæreområdet. Anbring ikke dine hænder tættere end 100 mm fra klingen.
• Hold arbejdsemnet tæt imod bordet og anslaget under skæring. Hold dine hænder i denne position, indtil udløseren er blevet udløst, og klingen helt er stoppet.
• FORETAG ALTID TØRKØRSLER (UDEN STRØM), FØR DU AFSLUTTER SNIT, SÅ DU KAN KONTROLLERE KLINGENS STI. KRYDS IKKE HÆNDERNE SOM VIST I FIGURERNE G3 OG G4.
• Hold begge fødder solidt plantet på gulvet og oprethold en korrekt balance. Når du flytter geringsarmen til venstre og højre, følg den og stå lidt til siden for savklingen. Kig gennem beskyttelsesskærmens spjæld, når du følger en blyantstreg.

Udløserkontakt (Fig. H)

Du tænder for saven ved at skubbe låsegreb 18 til venstre og derefter trykke på udløserkontakt 1. Saven vil køre, mens der trykkes på kontakten. Lad klingen komme op på fuld driftshastighed, før du starter. Tryk på udløserkontakten for at slå saven fra. Lad klingen stoppe, før savhovedet hæves. Der findes ingen bestemmelser om at låse kontakten. Der er et hul 36 i udløserkontakten til indsættelse af en lås til aflåsning af kontakten. Din sav er ikke udstyret med en automatisk elektrisk klingebremse, men savklingen bør stoppe inden for 5 sekunder efter udløseren er sluppet. Denne er ikke justerbar. Hvis stoptiden gentagne gange overstiger 5 sekunder, få værktøjet serviceret af et autoriseret D-WALT servicecenter. Kontroller altid at klingen er stoppet, før du fjerner den fra savsnittet.

Støvopsamling (Fig. A, I)

ADVARSEL: For at mindske risikoen for alvorlige personskader skal du slukke for værktøjet og tage batteriet ud, før du foretager justeringer, udfører nogen form for rengøring eller vedligeholdelse, eller fjerner/installerer tilbehør. Start ved et uheld kan medføre skader.

ADVARSEL: Visse støvtyper såsom ege- eller bøgestøv er kræftfremkaldende, især i forbindelse med tilsætningsstoffer til træbehandling.

• Brug altid støvudsugning. Sørg for god udluftning af arbejdsområdet. Det anbefales at bære et passende åndedrætsværn.

Din sav har en indbygget støvåbning 14, der enten giver mulighed for tilslutning af den medfølgende støvpose 37 eller et støvsugersystem.

Sådan fastgøres støvposen

1. Fjern støvposen 37 fra saven og ryst eller tryk forsigtigt på støvposen for at tømme den.
2. Fastgør støvposen på støvåbningen 14.

Du vil måske bemærke, at ikke alt støv kommer fri af posen. Dette vil ikke påvirke skæreydelsen, men vil reducere effektiviteten af savens støvopsamling. Hvis du vil gendanne effektiviteten for din savs støvopsamling, skal du trykke på fjederen inde i støvposen, når du tømmer den, og banke den på siden af skraldespanden eller støvbeholderen.

FORSIGTIG: Arbejd aldrig med denne sav, undtagen støvposen DeWALT støvopsamler er på plads. Træstøv kan skabe fare for vejrtrækning.

Hvis du ikke kan fastgøre arbejdsemnet på bordet og imod anslaget med hånden (uregelmæssig form osv.), eller din hånd vil være mindre end 100 mm fra klingen, skal du bruge en klemme eller anden fastgørelse. Se Fastgørelse af arbejdsemnet for flere informationer.

Hvis skubbefunktionen ikke anvendes, kontroller at savhovedet er skubbet så langt tilbage som muligt, og at skinnelåsegreb 20 er strammet. Dette vil forhindre, at saven glider langs med skinnerne, når arbejdsemnet tilkobles.

BEMÆRK: SKÆR ALDRIG I METALLER ELLER MURVÆRK MED DENNE

SAV. Anvend ingen sibelameller!

BEMÆRK: Se Afskærmningens aktivering og sigtbarhed afsnittet

Justeringer for vigtige informationer om den nederste afskærmning for skæring.

Tværsnit

Lige snit (Fig. A, G1, G2)

Et tværsnit laves ved at skære træ på tværs af åren i enhver vinkel. Et lige tværsnit laves med smigarmen ved en position på nul grader. Indstil og lås smigarmen ved nul, hold træet fast til bordet og imod anslaget. Med skinnelåsegreb 20 spændt, tænd for saven ved at trykke på udløserkontakt 1.

Når saven kommer op i hastighed (ca. 1 sekund), sænk armen jævnt og sav langsomt gennem træet. Lad klingen komme til et fuldt stop, før armen hæves.

Når du skærer noget større end 51 mm x 102 mm, skal du bruge en ud-ned og tilbage bevægelse med løsnede skinnelåsegreb 20. Træk saven ud imod dig, sænk savhovedet ned imod arbejdsemnet og skub langsomt saven tilbage for at afslutte snittet. Lad ikke klingen have kontakt med det øverste af arbejdsemnet, når det trækkes ud. Saven kan køre imod dig og kan forårsage personskade eller beskadigelse af arbejdsemnet.

ADVARSEL: Brug altid en arbejdsklemme til at opretholde kontrol og reducere risikoen for beskadigelse af arbejdsemnet og personskade, hvis dine hænder skal være inden for 100 mm af klingen under snittet.

BEMÆRK: Skinnelåsegrebet 20 vist i Figur A skal være løst, så saven kan glide langs dens skinner.

Under udførelse af et snit på arbejdsemner, der er bredere end 51 mm x 102 mm og kortere i længden, anbring altid den længste side imod anslaget (Fig. K).

Når du skærer gennem en eksisterende blyantlinje på et stykke træ, sørg for at matche vinklen så tæt som muligt. Skær træet et lille stykke for langt og mål fra blyantlinjen til snitkanten for at fastlægge den retning, som geringsvinklen skal justeres efter, og skær igen. Dette vil kræve nogen øvelse, men det er en almindelig anvendt teknik.

Smigsnit (Fig. L1, L2)

Et smigsnit er et tværsnit lavet med savklingens hældning i en vinkel på træet. Du indstiller smig ved at løsne smiglåsegrebet 12 og flytte saven til venstre som ønsket. Når den ønskede smigvinkel er blevet indstillet, spænd smiglåsen godt fast. Smigvinkler kan indstilles fra 0° højre til 48° venstre. Sådan indstiller du smigvinklen fra 45° til 48°:

Ethvert snits jævnhed afhænger af en række variabler. Ting som det materiale der skæres, klingetype, klingens skarphed og snithastighed bidrager alle til kvaliteten af snittet.

Dansk

Hvis du ønsker meget glatte snit til kantprofil eller andet præcisionsarbejde, vil en skarp (60-tandet hårdmetalskær) klinge og en langsommere, jævn snithastighed frembringe de ønskede resultater.

Kontroller at materialet ikke bevæger sig eller kryber under skæring; fastspænd det godt på plads. Lad altid klingen komme til et fuldt stop, før armen hæves.

Hvis der stadig er små træsplinter, som stikker ud af enden på arbejdsemnet, sæt et stykke afdækningstape på træet, hvor snittet skal være. Sav gennem tapen og fjern omhyggeligt tapen efter afslutning.

For varierede skæreopgaver, se listen over anbefalede savklinger til din sav og vælg den, der passer bedst til dine behov. Se Savklinger under Valgfrit tilbehør.

Fastgørelse af arbejdsemnet

ADVARSEL: For at mindske risikoen for alvorlige personskader skal du slukke for værktøjet og tage batteriet ud, før du foretager justeringer, udfører nogen form for rengøring eller vedligeholdelse, eller fjerner/installerer tilbehør. Start ved et uheld kan medføre skader.

ADVARSEL: Et arbejdsemne, der er fastspændt, afbalanceret og sikkert, kan komme ud af balance, efter snittet er afsluttet. En last ude af balance kan vippe saven eller det, saven er fastgjort til, som fx et bord eller en arbejdsbænk. Ved udførelse af et snit, der kan komme ud af balance, understøt arbejdsemnet korrekt og kontrollér, at saven er fastboltet til en stabil overflade. Det kan resultere i personskade.

ADVARSEL: Fastspændingsfoden skal forblive fastspændt til fundamentet, hver gang holderen anvendes. Fastspænd altid arbejdsemnet til savfundamentet - ikke til andre dele af arbejdsområdet. Kontrollér, at fastspændingsfoden ikke er fastspændt på hjørnet af savfundamentet.

ADVARSEL: Brug altid en arbejdsklemme til at opretholde kontrol og reducere risikoen for beskadigelse af arbejdsemnet og personskade, hvis dine hænder skal være inden for 100 mm af klingen under snittet.

Hvis du ikke kan fastgøre arbejdsemnet på bordet og imod anslaget med hånden (uregelmæssig form osv.), eller din hånd vil være mindre end 100 mm fra klingen, skal du bruge en klemme eller anden fastgørelse. Brug den materialeklemme, der blev leveret sammen med din sav. Du kan købe en materialeklemme ved at kontakte din lokale forhandler eller DWELL servicecenter.

Andre hjælpemidler som fx fjederholdere, stangholdere eller C-holdere kan være velegnede for bestemte materialestørrelser og -former. Vær omhyggelig med at vælge og placere klemmer. Tag dig tid til at foretage en tørkørsel, før du udfører snittet.

Sådan installeres klemmen (Fig. M)

1. Med klemmen 38 vendende mod bagsiden af geringssaven, indsæt klemmestangen i hullet 21 bagved anslaget. Kontrollér, at rillen nederst på klemmestangen er helt indsat i hullet 21.
2. Drej holderen 180° imod geringssavens forside.
3. Løsn grebet for at justere klemmearmen op eller ned, brug derefter finjusteringsgrebet til at fastgøre arbejdsemnet.

BEMÆRK: Anbring holderen på den modsatte side af fundamentet under smigskæring. FORETAG ALTID TØRKØRSLER (UDEN STRØM), FØR DU AFSLUTTER SNIT, SÅ DU KAN KONTROLLERE KLINGENS STI. SØRG FOR, AT HOLDEREN IKKE FORSTYRRER SAVENS ELLER BESKYTTELSESSKÆRMENES FUNKTION.

JUSTERINGER

ADVARSEL: For at mindske risikoen for alvorlige personskader, skal du slukke for værktøjet og tage batteriet ud, før du foretager justeringer, udfører nogen form for rengøring eller vedligeholdelse, eller fjerner/installerer tilbehør. Start ved et uheld kan medføre skader.

Din geringsav blev fuldstændigt og nøjagtigt justeret på fabrikken under produktionen. Hvis omjustering er nødvendigt på grund af forsendelse og

håndtering eller af anden årsag, følg instruktionerne nedenfor til at justere din sav.

Når de først er foretaget, vil disse justeringer forblive nøjagtige. Tag dig lidt tid nu til at følge disse anvisninger omhyggeligt for at sikre nøjagtigheden af det, som din sav er i stand til.

Justering af geringsskala (Fig. J, N)

Lås savhovedet i nedad position. Lås geringslåsegrebet 5 op og sving geringsarmen 7, indtil den låser ved 0° geringsposition. Lås ikke geringslåsegrebet. Anbring en firkant imod savens anslag og klinge som vist i Figur N. (Berør ikke savklingens spidser med firkanten. Hvis du gør det, medfører det unøjagtige målinger.) Hvis savklingen

Justering af smigfirkanten i forhold til bordet (Fig. A, L1, 0)

Du retter klingefirkanten ind efter bordet ved at låse betjeningshåndtaget i nedad position med låsestiften 23. Anbring en firkant imod klingen, idet du sikrer, at firkanten ikke sidder på toppen af en tand. Løsn smiglåsegrebet 12 og kontroller, at smigarmen sidder fast imod 0° smigstoppet. Drej 0° smigjusteringsskruen 41 med en 4 mm sekskantnøgle (ikke medleveret) om nødvendigt, så klingen står i 0° smig i forhold til bordet som målt med firkanten.

Justering af smigstop 45° venstre (Fig. A, L1, L2)

Du justerer det venstre 45° smigstop ved først at løsne smiglåsegrebet og vippe hovedet, indtil det stopper. Kontroller at smigtilsidesættelsen 25 står i en position på 45° og hvis smigmarkøren 40 ikke angiver nøjagtigt 45° drej smigjusteringsskruen 42 45° , indtil smigmarkøren 40 viser 45°

Afskærmningens aktivering og sigtbarhed (Fig. A, X)

FORSIGTIG: Risiko for blokering. Du nedsætter risikoen for skader ved at holde tommelfingeren under betjeningshåndtaget, når du trækker håndtaget ned. Den nederste afskærmning vil bevæge sig op, når betjeningshåndtaget trækkes ned, hvilket kan forårsage blokering.

Den nederste beskyttelsesskærm 4 på din sav er designet til automatisk at afdække klingen, når armen køres ned og til at dække klingen, når armen hæves.

Før hver brug eller efter at have foretaget justeringer, kør armen op og ned (uden strøm) og sørg for, at afskærmingen åbner jævnt og lukker helt. Den bør ikke være i kontakt med klingen. Med armen op, hæv afskærmingen (uden strøm) som vist i Figur X og udløs den. Afskærmingen bør hurtigt lukke helt. Arbejd ikke med save, hvis afskærmingen ikke kan bevæges frit og hurtigt kan lukke helt. Fastgør eller bind afskærmingen i en åben position under betjening af saven.

Afskærmningen kan hæves manuelt ved af- eller påmontering af savklinger, eller ved eftersyn af saven. HÆV ALDRIG DEN NEDERSTE AFSKÆRMNING MANUELT, MEDMINDRE KLINGEN ER STOPPET.

BEMÆRK: Visse specielle snit af store materialer kræver, at du hæver afskærmningen manuelt. Se Skæring af store materialer under Specielle snit.

Den forreste del af afskærmninger er forsynet med en lamelbeskyttet åbning for sigtbarhed under skæring. Selv om de lamelbeskyttede åbninger reducerer flyvende fremmedlegemer, findes der åbninger i afskærmninger, og du bør derfor altid bære sikkerhedsbriller.

Justering af styreskinne (Fig. A)

Kontroller skinnerne 13 regelmæssigt for slør eller frigang. Skinnerne kan rengøres med en tør, ren klud. Højre skinne kan justeres med skinnejusteringsskruen 19 vist i Figur A. Du reducerer frigangen ved brug af en 4 mm sekskantnøgle og ved at dreje stilleskruen gradvist med uret

mens savhovedet skubbes tilbage og frem. Formindsk sløret og oprethold samtidig minimal slidning.

Understøtning af lange stykker

ADVARSEL: For at mindske risikoen for alvorlige personskader, skal du slukke for værktøjet og tage batteriet ud, før du foretager justeringer, udfører nogen form for rengøring eller vedligeholdelse, eller fjerner/installerer tilbehør. Start ved et uheld kan medføre skader.

UNDERSTØT ALTID LANGE STYKKER.

Brug aldrig en anden person som en erstatning for en bordforlængelse, som ekstra understøtning af et arbejdsemne, der er længere eller bredere end det grundlæggende geringssavbord, eller som hjælp til fodning, understøtning eller træk af arbejdsemnet.

Understøt lange arbejdsemner ved hjælp af passende anordninger som fx savbukke eller lignende, så enderne ikke falder ned.

Skæring af billedrammer, skyggebokse og andre firesidede projekter (Fig. P, Q)

For at få den bedste forståelse for at udføre de punkter, der er nævnt her, foreslår vi, at du prøver et par enkle projekter ved hjælp af affaldstræ, indtil du har udviklet en "fornemmelse" af din sav.

Din sav er det perfekte værktøj til geringssavning af hjørner som dem, der er vist i Figur P. Skitse A i Figur Q viser en sammenføjning lavet ved hjælp af justering af smig til udførelse af smig på kanterne af de to plader, der er på 45° til frembringelse af et 90° hjørne. For denne sammenføjning er geringsarmen låst i nul position, og smigjusteringen er låst ved 45°. Træet er placeret med den brede flade side imod bordet og det snævre hjørne imod anslaget. Det samme snit kan også laves med geringsskæring til højre og venstre med den brede overflade imod anslaget.

Skæring af kantprofiler og andre rammer (Fig. Q)

Skitse B i Figur Q viser en samling, der er lavet ved at indstille geringsarmen ved 45° til at gøre de to plader sammen til at danne et 90° hjørne. Du laver denne type sammenføjning ved at indstille smigjusteringen til nul og geringsarmen til 45°. Anbring træet med den brede flade side imod bordet og det snævre hjørne imod anslaget.

Figurerne P og Q er kun for fire-sidede genstande.

Når antallet af sider ændres, ændres også gerings- og smigvinklerne.

Oversigten nedenfor angiver korrekte vinkler for mange forskellige former.

- EKSEMPLER-

ANTAL AF SIDER GERINGS- ELLER SMIG-VINKEL

445°

536°

630°

725,7°

822,5°

920°

1018°

Oversigten går ud fra, at alle siderne har samme længde. Til en form, der afviger fra oversigten, brug følgende formular: 180° delt med antallet af sider svarer til geringsvinklen ('hvis materialet skæres vertikalt) eller til smigvinklen (hvis materialet skæres fladtliggende).

Skæring af kombinerede geringsnit (Fig. R)

Et kombineret geringsnit er et snit, der laves ved brug af en geringsvinkel og en smigvinkel på samme tid. Det er den type snit, der bruges til at lave rammer eller kasser med skrå sider som den, der er vist i Figur R.

BEMÆRK: Hvis skærevinklen varierer fra snit til snit, kontroller at smiglåsegrebet og geringslåsehandtaget er korrekt låst. De skal være låst, efter der er foretaget nogen ændringer af smig eller gering.

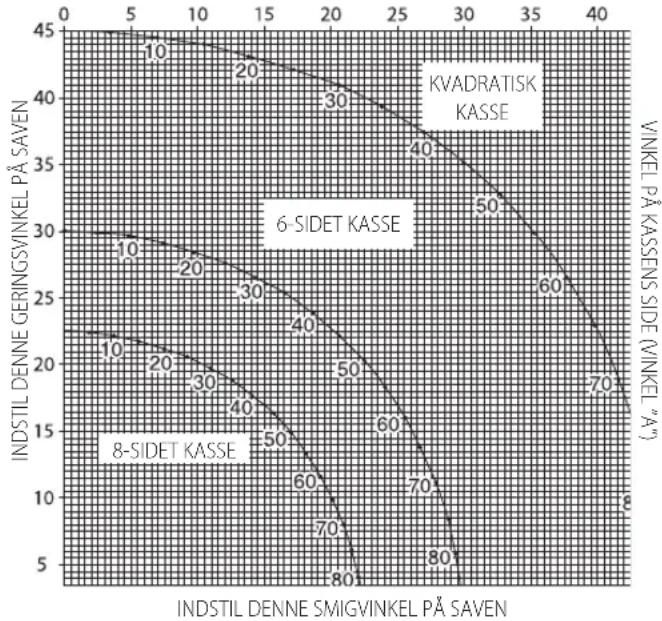

Tabellen nedenfor vil hjælpe dig med at vælge de korrekte smig- og geringsindstillinger for almindelige kombinerede geringsnit. Du bruger oversigten ved at vælge den ønskede vinkel A (Fig. R) på dit projekt og finde den vinkel på den passende bue i oversigten. Fra dette punkt følg oversigten lige ned for at få den korrekte smigvinkel og lige over for at finde den korrekte geringsvinkel.

Indstil din sav til de foreskrevne vinkler og foretag et par prøvesnit. Øv dig i at sætte de skårne stykker sammen, indtil du udvikler en fornemmelse af denne procedure og føler dig godt tilpas med den.

Eksempel: Du laver en 4-sidet kasse med 26° udvendige vinkler (vinkel A, Fig. R), ved at bruge den øverste højre bue. Find 26° på bueskalaen. Følg den horisontale gennemskårne linje til den ene af siderne for at få geringsvinkelindstillingen på saven (42°). Følg på samme måde den vertikale gennemskårne linje til toppen eller bunden for at få smigvinkelindstillingen på saven (18°). Foretag altid prøvesnit på nogle stykker affaldstræ for at kontrollere indstillingerne på saven.

Skæring af bundkantlister (Fig. S)

Lige 90° snit:

Anbring træet imod anslaget og hold det på plads som vist i Figur S. Tænd for saven og lad klingen opnå fuld hastighed og sænk armen jævnt under skæringen.

Skæring af bundkantlister op til 89mm høje vertikalt imod anslaget

Alle snit skal laves på kantlisternes bagside vendt imod anslaget og med bunden af kantlisterne vendt imod bordet.

INDE I HJørNET UDEN FOR HJørNET
Venstre side Venstre gering 45°	Højre gering 45°
Gem venstre snitside	Gem venstre snitside
Højre side Højre gering 45°	Venstre gering 45°
Gem hjørne snitside	Gem hjørne snitside
Materiale op til 89 mm kan skæres som beskrevet ovenfor. Bredden på materialet kan ikke overstige 19 mm.

Skæring af kronekantprofiler (Fig. T, U)

For korrekt tilpasning skal kronekantlister være kombineret geret sammen med stor nøjagtighed.

De to flade overflader på et bestemt stykke kronekantliste er i vinkler, når de lægges sammen, lige præcis 90°. De fleste, men ikke alle, kronekantlister har

DANSK

en vinkel bagpå for oven (det afsnit, der passer fladt mod loftet) på 52° og vinkel bagpå for neden (den del, der passer fladt mod væggen) på 38°. Din geringssav har specielt forhåndsindstillede låsepunkter ved 31,6° til venstre og højre for skæring af kronekantlister ved den korrekte vinkel. Der findes også et mærke på smigskalaen ved 33,8°.

Diagrammet over smigindstilling/skæretype viser de korrekte indstillinger for skæring af kronekantlister. (Tallene for gerings- og smigindstillingerne er meget præcise, og det er ikke let at indstille dem nøjagtigt på din sav.) Da de fleste værelser ikke har vinkler på præcis 90°, bliver du alligevel nødt til at finjustere dine indstillinger.

FORPRØVE MED AFFALDSMATERIALER ER MEGET VIGTIG!

Instruktioner om skæring af fladtliggende kronekantlister og brug af kombinerede funktioner

1. Læg kantlister med den brede bagside fladt ned på savbordet (Fig. T).
2. Indstillingerne nedenfor er for alle standard (U.S.) kronekantlister med 52° og 38° vinkler.

SMIGINDSTILLING SKÆRETYPE

33,8° VENSTRE SIDE, INDE I HJØRNET:
	Toppen af kantlister mod anslaget
	Smigbordet indstillet til hijre til 31,62°
	Gem venstre snitende
33,8° HØIRE SIDE, INDE I HJØRNET:
	Bunden af kantlister mod anslaget
	Smigbordet indstillet til venstre 31,62°
	Gem venstre snitende
33,8° VENSTRE SIDE, UDEN FOR HJØRNET:
	Bunden af kantlister mod anslaget
	Smigbordet indstillet til venstre 31,62°
	Gem hoje snitende
33,8° HØIRE SIDE, UDEN FOR HJØRNET:
	Toppen af kantlister mod anslaget
	Smigbordet indstillet til hijre til 31,62°
	Gem hoje snitende

BEMÆRK: Ved indstilling af smig- og geringsvinkler for kombinerede geringsnit, husk at de angivne vinkler for kronekantlister er meget præcise og vanskelige at indstille nøjagtigt. Da de nemt kan flytte sig lidt, og da meget få værelser har nøjagtige firkantede hjørner, bør alle indstillinger testes på affaldskantlister.

FORPRØVE MED AFFALDSMATERIALER ER MEGET VIGTIG!

Alternativ metode for skæring af kronekantlister

Anbring kantlisten ved en vinkel mellem anslag 11 og savbord 43, som vist i Figur U.

Fordelen ved at skære kronekantlister ved hjælp af denne metode er, at der ikke kræves et smigsnit. Sidste øjebliks ændringer af geringsvinklen kan laves uden at berøre smigvinklen. Når du støder på andre hjørner end 90°, kan saven på denne måde hurtigt og let justeres til dem.

Instruktioner for skæring af kantlister vinklet mellem anslaget og savfundamentet for alle snit

Denne sav kan skære op til 14 mm x 92 mm indrammede kronekantlister.

1. Anbring kantlisten ved en vinkel mellem anslag 11 og savbord 43, som vist i Figur U.
2. De skråstillede "flader" bag på kantlisten skal hvile kvadratisk på anslaget og savbordet.

INDE I HJØRNET UDEN FOR HJØRNET
Venstre side Hjørgeering 45°	Venstre erging 45°
Gem hjørne snitside	Gem hjørne snitside
Hjørde side Venstre erging 45°	Hjørde erging 45°
Gem venstre snitside	Gem venstre snitside

Specielle snit

FORETAG ALDRIG NOGEN SNIT, MEDMINDRE MATERIALER ER FASTGJORT TIL BORDET OG IMOD ANSLAGET.

Bøjet materiale (Fig. V, W)

Ved skæring i bøjet materiale, anbring det altid som vist i Figur V og aldrig som vist i Figur W. Forkert placering af materialet vil få det til at trykke klingen tæt ved afslutningen på snittet.

Skæring af runde materialer

RUNDE MATERIALER SKAL VÆRE FASTGJORT OG HOLDT GODT FAST TIL ANSLAGET, SÅ DE IKKE RULLER. Dette er meget vigtigt ved udførelse af vinkelsnit.

Skæring af lange materialer (Fig. X)

En gang imellem vil du støde på et stykke træ, der er lidt for stort til at passe ind under den laveste beskyttelsesskærm. Du flytter afskærmninger over træet, med slukket sav og din højre hånd betjeningshåndtaget ved at placere din højre tommelfinger uden for den øverste del af afskærmninger og rulle afskærmninger tilstrækkeligt op til at tage træet ud, som vist i Figur X. Udløs afskærmninger, før du starter motoren. Afskærmningsmekanismen vil fungere korrekt under snittet. Gør kun dette, hvis det er nødvendigt. BIND, TAPE ELLER FASTHOLD ALDRIG BESKYTTELSESSKÆRMEN ÅBEN UNDER ARBEJDE MED DENNE SAV.

VEDLIGEHOLDELSE

Dit DeWALT-elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet.

ADVARSEL: For at mindske risikoen for alvorlige personskader, sluk for værktøjet og tag batteriet ud, før du foretager justeringer, udfører nogen form for rengøring eller vedligeholdelse, eller fjerner/installerer tilbehør. Start ved et uheld kan medføre skader.

Der kan ikke udføres service på opladeren eller batteripakken.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, så snart der samler sig snavs i og omkring luftafkastet. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DeWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.

Savklinger

BRUG UDELUKKENDE 184 mm SAVKLINGER MED 16 mm DIAMETER RUNDE SPANDEHULLER og et maksimalt SAVSNIT på 2,1 mm. HASTIGHEDSMÆRKNINGEN SKAL VÆRE MINDST 4000 O/MIN. ANVEND IKKE KLINGER MED RUDFORMEDE SPANDEHULLER. Brug aldrig en klinge med en anden diameter. Den vil ikke blive korrekt beskyttet. Brug kun tværsnitsklinger! Anvend ikke klinger designet til længdesnit, kombinationsklinger eller klinger med krogvinkler over 7°.

KLINGEBESKRIVELSER

Genopladelig batteripakke

Dette batteri har en lang levetid, men skal udskiftes, når det ikke afgiver tilstrækkelig effekt ved opgaver, der før var lette at udføre. Ved afslutningen af batteriets rimelige levetid bortskaffes det på en miljøsikker måde.

Sørg for, at batteripakken er helt afladet, og tag den derefter ud af værktøjet. Lithium-ion-celler er genanvendelige. Tag dem med til din forhandler eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt eller korrekt bortskaffet.

Fejlfindingsvejledning SØRG FOR AT FØLGE SIKKERHEDSREGLERNE OG INSTRUKTIONERNE

PROBLEM HVAD ER FORKERT? HVAD skAL DU GÖRE
Saven vil/DDke starte	Batteri alike isat	Installé batteri. Se Installation og demontering af batteripakke.
	Batteriet er/DDke opladet Oplad batteri Se Opladinngsprocedure.
	Børster sllide Få børster udskiflet af et autoriseret servicecenter.
Sav laver utilfredsstillende sinit	Slov klinge	Udskift klinge. Se Åndring erller montering af en ny savklinge.
	Klinge monteret baglæns	Drei klingen rundt. Se Åndring erller montering af en ny savklinge.
	Gummi erller beg pã klingen	Fjem klingen og rens den med grov ståluld og terpentin erller husholdningsovnrens.
	Forkert klinge til det udførte arbejde	Udskift klingetype. Se Savklinger under Valgfrit tilbehør.
XPSTM arbejdslys blinker	Batteriet er/DDke opladet	Oplad batteri Se Opladinngsprocedure..
Maskine vibrerer for meget	Sav/DDke monteret godt nok pã stativet ell er arbejdsbængen	Stram al monteringshardware. Se Montering af bænk.
	Stativ erller bænk pã ujævnt gulv	Flyt til flad, jævn overflade. Se Start.
	Beskadiget savklinge	Udskift klinge. Se Åndring erller montering af en ny savklinge.
Laver/DDke nojagtige geringsnit	Geringskala/DDke korrekt justeret	Kontroller og juster. Se Justering af geringskalaunder Justeringer.
	Klinge/DDke kvadratisk til anslag	Kontroller og juster. Se Justering af geringskalaunder Justeringer.
	Klinge/DDke vinkelret pã bord	Kontroller og juster. Se Smigfirkant til justering af bord under under Justeringer.
	Arbejdsemnet flytter sig	Fastgår arbejdsemnet godt til anslaget erller lim sandpapir med 120 kom til anslaget med gummicement.
	Savsnitplade slidt ell er beskadiget	Medbring den til autorisert servicecenter..
Materiale blokerer klinge	Skæring of bojet materiale	Se Bojet materialeunder Specielle sinit.

D-65510 Idstein, Tyskland

30.10.2015

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres.

a) Hold arbeidsområdet godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker.

Batterier Ladere/Ladetider (i minutur)
Katz V	Dx	Ah Vekt (kg)	DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90	X
DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X
DCB181	18 1,5	0,35 70 35 22 22	22	45
DCB182	18 4,0	0,61 185 100 60	60	60 120
DCB183/B	18 2,0	0,40 90	50	30 30 30 60
DCB184/B	18 5,0	0,62 240 120 75	75	75 150
DCB185	18	1,3 0,35	60	30	22	22	X
DCB187	18 3,0	0,48 140 70 45 45	45	90

b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.

e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.

• IKKE BRUK DENNE MASKINEN før den er ferdig montert og installert i henhold til anvisningene. En maskin som er feil montert kan forårsake farlig personskade.

Kompatible ladere vil lade batteripakken. Laderen vil indikere et defekt batteri ved at lyset ikke tennes.

Elektronisk beskyttelsessystem

Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker.

Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

Ikke lad skadede batteripakker.

Ikke utsett for vann.

Skift ut defekte ledninger omgående.

Lades kun mellom 4°C og 40°C

Bemærk: Batteripakker, opladere og kufferter er ikke inkluderet med N-modeller. Batteripakker og opladere er ikke inkluderet med NT-modeller. B-modeller inkluderer Bluetooth®-batteripakker.

Din sav har to sidehåndtag 10, som skal installeres på saven som vist i figur E. Spænd godt til med unbrakonøglen, som du finder i pakken med sidehåndtaget.

ADVARSEL: Se ikke direkte på lampen, når den er tændt.

Bemærk: Batteriet skal være opladet og tilsluttet geringssaven.

XPS™ LED-arbejdslyssystem kan tændes med indikatorlysafbryderen 17. Lyset slukkes automatisk efter 20 sekunder, hvis saven ikke bruges. Lyset aktiveres også automatisk, hver gang værktøjets hovedudløser 1 bruges. For at save langs en markeret linje på et stykke træ skal du tænde XPS™-arbejdslyssystemet med indikatorlysafbryderen 17 (ikke med hovedudløseren), og derefter trække betjeningshåndtaget 2 ned for at føre savklingen tæt på træstykket. Skyggen af klingen vil blive vist på træstykket. Denne skyggelinje viser det materiale, som klingen vil fjerne under savningen. For korrekt placering af snittet i forhold til den markerede linje skal du justere skyggelinjen med den markerede linje. Du skal muligvis justere gerings- eller skråvinklen for at kunne følge stregen nøjagtigt. Saven har en funktion for batterifejl. XPS™-arbejdslyset begynder at blinke, når batteriet er næsten afladet, eller hvis batteriet er for varmt. Oplad batteriet, før du fortsætter savningen. Se Opladningsprocedure under Vigtige sikkerhedsanvisninger for alle batteripakker for anvisninger om opladning af batteriet.

Skinne-låseknappen 20 giver dig mulighed for at låse savhovedet godt fast, så det ikke glider på skinnerne. Dette er nødvendigt for visse typer kapning og når saven transporteres.

Låsestift (fig. A)

ADVARSEL: Låsestiften må kun bruges, når saven bæres eller opbevares. Brug ALDRIG låsestiften til kapning.

Kapning med saven (fig. A)

Indstil saven til de angivne vinkler, og lav et par prøvekapninger. Øv dig i at samle de savede stykker, indtil du har fået erfaring med proceduren og føler dig tryg ved den.

Genopladelig batteripakke

Denne langtidsholdbare batteripakke skal oplades igen, når den ikke længere producerer nok strøm til opgaver, der tidligere kunne udføres let. Tag hensyn til miljøet, når batteripakken skal bortskaffes:

Ledningsfri geringssav med glidfunktion

DCS365
