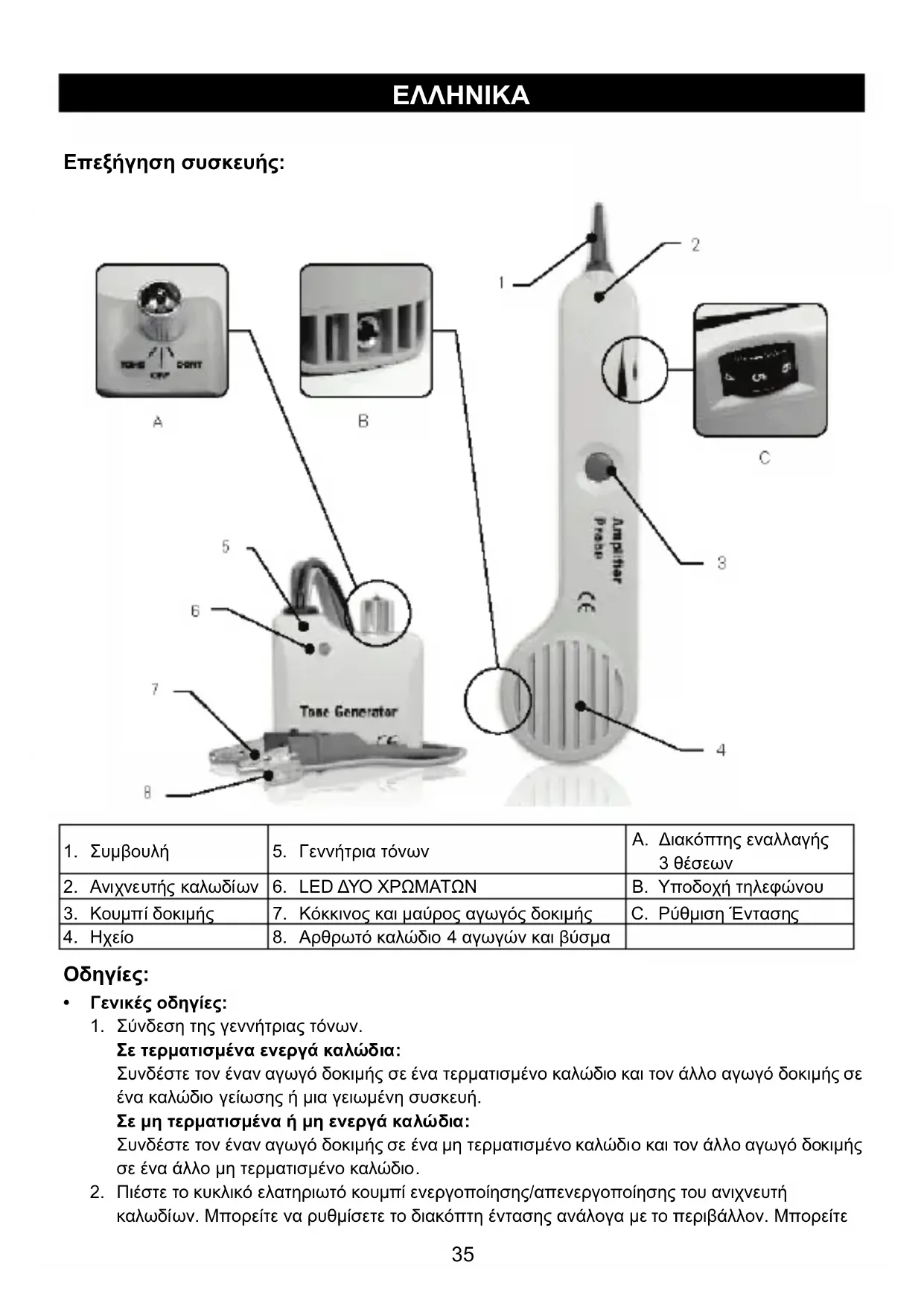

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ NWTG100YE NEDIS

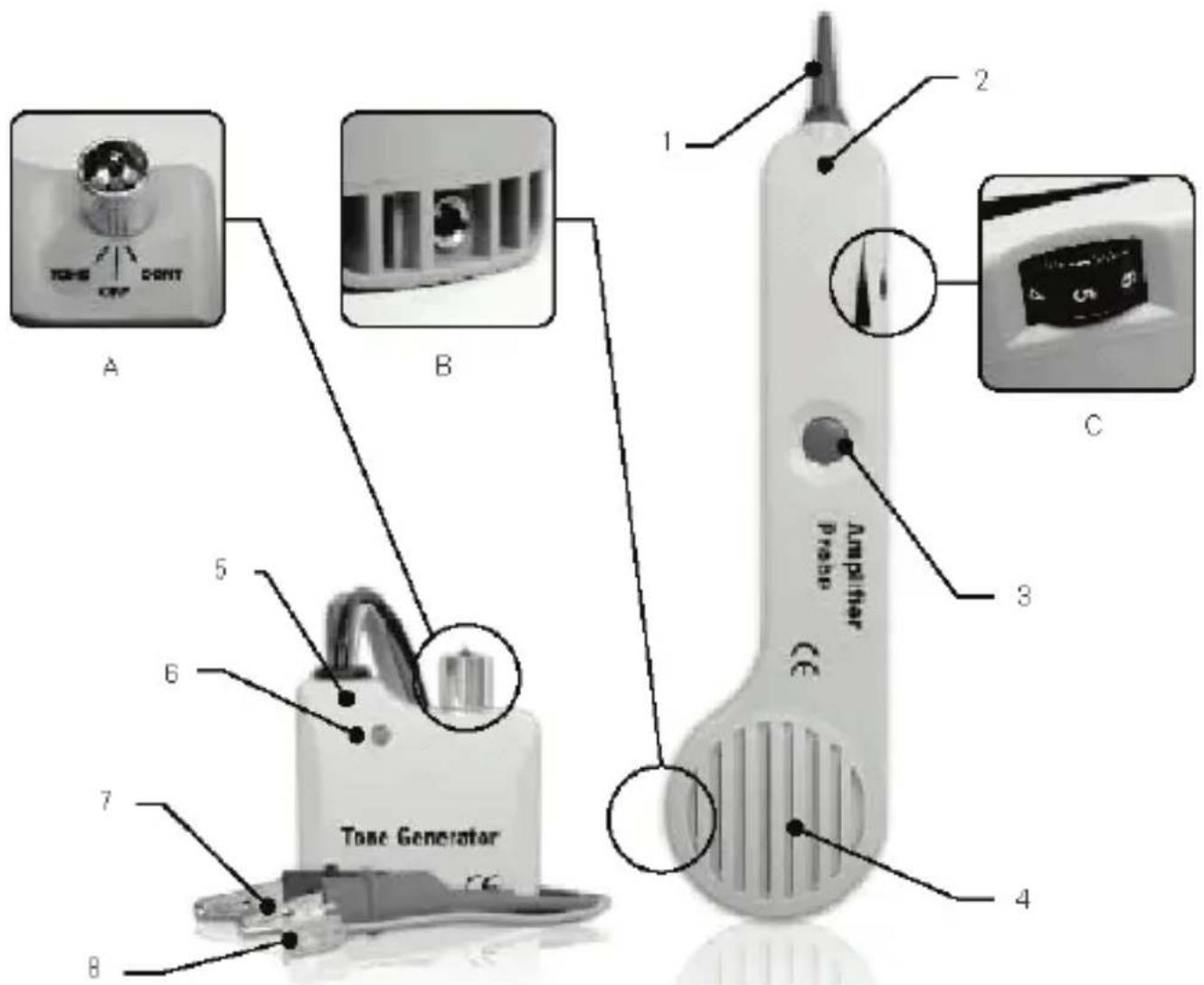

1. Συμβουλή 5. Γεννήτρια τόνων

A. ∆ιακόπτης εναλλαγής 3 θέσεων

2. Ανιχνευτής καλωδίων 6. LED ∆ΥΟ ΧΡΩΜΑΤΩΝ B. Υποδοχή τηλεφώνου

3. Κουμπί δοκιμής 7. Κόκκινος και μαύρος αγωγός δοκιμής C. Ρύθμιση Έντασης

4. Ηχείο 8. Αρθρωτό καλώδιο 4 αγωγών και βύσμα

1. Σύνδεση της γεννήτριας τόνων.

Σε τερματισμένα ενεργά καλώδια: Συνδέστε τον έναν αγωγό δοκιμής σε ένα τερματισμένο καλώδιο και τον άλλο αγωγό δοκιμής σε ένα καλώδιο γείωσης ή μια γειωμένη συσκευή. Σε μη τερματισμένα ή μη ενεργά καλώδια: Συνδέστε τον έναν αγωγό δοκιμής σε ένα μη τερματισμένο καλώδιο και τον άλλο αγωγό δοκιμής σε ένα άλλο μη τερματισμένο καλώδιο.

2. Πιέστε το κυκλικό ελατηριωτό κουμπί ενεργοποίησης/απενεργοποίησης του ανιχνευτή

καλωδίων. Μπορείτε να ρυθμίσετε το διακόπτη έντασης ανάλογα με το περιβάλλον. Μπορείτε36 να αυξήσετε την ένταση για να υπερκαλύψετε τους θορύβους ή να τη μειώσετε για να μειώσετε τις παρεμβολές.

3. Ακουμπήστε το άκρο του ανιχνευτή καλωδίων στη μόνωση των ύποπτων αγωγών.

4. Το τονικό σήμα θα ακούγεται δυνατότερα στο εξεταζόμενο καλώδιο.

5. Η υποδοχή εξυπηρετεί στη σύνδεση ακουστικών ή χειροσυσκευής.

• Ανίχνευση πόλου και κουδουνιού (διακόπτης στη θέση «Off»):

1. Συνδέστε τον ΚΟΚΚΙΝΟ αγωγό δοκιμής στη μία πλευρά της γραμμής και τον ΜΑΥΡΟ αγωγό

δοκιμής στην άλλη πλευρά της γραμμής.

2. Η λυχνία LED θα ανάψει με ΠΡΑΣΙΝΟ χρώμα μόλις συνδέσετε τον ΚΟΚΚΙΝΟ αγωγό δοκιμής

στην ΠΛΕΥΡΑ ΚΟΥ∆ΟΥΝΙΟΥ της γραμμής.

3. Η λυχνία LED θα ανάψει με ΚΟΚΚΙΝΟ χρώμα μόλις συνδέσετε τον ΚΟΚΚΙΝΟ αγωγό δοκιμής

στην ΠΛΕΥΡΑ ΠΟΛΟΥ της γραμμής.

• Ανίχνευση κατάστασης γραμμής (διακόπτης στη θέση «Off»):

1. Συνδέστε τον ΚΟΚΚΙΝΟ αγωγό δοκιμής στην ΠΛΕΥΡΑ ΚΟΥ∆ΟΥΝΙΟΥ της γραμμής και τον

ΜΑΥΡΟ αγωγό δοκιμής στον ΠΟΛΟ.

2. Παρακολουθήστε τη λυχνία LED:

α. Αν η λυχνία LED ανάβει με πράσινο ανοιχτό χρώμα, η γραμμή είναι ελεύθερη β. Αν δεν ανάβει καθόλου, η γραμμή είναι κατειλημμένη γ. Αν η λυχνία αναβοσβήνει με ΚΙΤΡΙΝΟ χρώμα, υποδεικνύει ΚΟΥ∆ΟΥΝΙΣΜΑ της γραμμής

• Επαλήθευση γραμμών (διακόπτης στη θέση «OFF» και, έπειτα, στη θέση «CONT»):

1. Καλέστε τη γραμμή που θέλετε να επαληθεύσετε.

2. Όσο η γραμμή καλεί, συνδέστε τον ΚΟΚΚΙΝΟ αγωγό δοκιμής στην ΠΛΕΥΡΑ ΚΟΥ∆ΟΥΝΙΟΥ της

γραμμής και τον ΜΑΥΡΟ αγωγό δοκιμής στον ΠΟΛΟ.

3. Όταν ο διακόπτης βρίσκεται στη θέση «Off», η ενδεικτική λυχνία αναβοσβήνει με ΚΙΤΡΙΝΟ

χρώμα μόλις οι αγωγοί δοκιμής συνδέονται στο εξεταζόμενο ζεύγος.

4. Αν γυρίσετε το διακόπτη στη θέση «CONT», η κλήση της εξεταζόμενης γραμμής θα τερματιστεί.

• Αποστολή τόνου (διακόπτης στη θέση «TONE»): (Προσοχή: μην συνδέετε τους αγωγούς σε ενεργό κύκλωμα εναλλασσόμενου ρεύματος άνω των 24V σε αυτή τη λειτουργία)

1. Συνδέστε τους αγωγούς δοκιμής στο ζεύγος ή συνδέστε τον έναν αγωγό στο έδαφος και τον

άλλο αγωγό σε μία από τις πλευρές της γραμμής.

2. Μπορείτε να επιλέξετε διπλό εναλλασσόμενο τόνο ή απλό συνεχή τόνο από το διακόπτη στο

εσωτερικό της γεννήτριας τόνων.

3. Ελέγξτε τα ύποπτα καλώδια μέσω του ανιχνευτή καλωδίων. Το τονικό σήμα θα είναι δυνατότερο

στο εξεταζόμενο καλώδιο. Σε περίπτωση άμεσης πρόσβασης σε γυμνούς αγωγούς, μπορείτε να χρησιμοποιήσετε ακουστικά ή χειροσυσκευή για τη λήψη του τόνου.

• ∆οκιμή συνέχειας (διακόπτης στη θέση «CONT»): (Προσοχή: μην συνδέετε τους αγωγούς σε ενεργό κύκλωμα εναλλασσόμενου ή συνεχούς ρεύματος σε αυτή τη λειτουργία)

1. Συνδέστε τους αγωγούς δοκιμής στο εξεταζόμενο ζεύγος.

2. Χρησιμοποιήστε τη θέση «CONT».

3. Όταν η λυχνία ανάβει με ανοιχτό ΠΡΑΣΙΝΟ χρώμα, υποδεικνύει την ύπαρξη συνέχειας. Η

λυχνία LED δεν ανάβει αν η αντίσταση της γραμμής υπερβαίνει τα 10.000 Ω.

• ∆οκιμή συνέχειας με τη βοήθεια τόνου (διακόπτης στη θέση «TONE»): (Προσοχή: μην συνδέετε τους αγωγούς σε ενεργό κύκλωμα εναλλασσόμενου ή συνεχούς ρεύματος σε αυτή τη λειτουργία)37

1. Συνδέστε τους αγωγούς δοκιμής στο εξεταζόμενο ζεύγος.

2. Χρησιμοποιήστε χειροσυσκευή ή ακουστικά στο απομακρυσμένο άκρο και ακουμπήστε το

άκρο(α) του καλωδίου(ων) με τον αγωγό(ούς) δοκιμής.

3. Η λήψη τονικού σήματος υποδεικνύει την ύπαρξη συνέχειας

• ∆οκιμή αρθρωτού βύσματος:

1. Όλες οι παραπάνω δοκιμές μπορούν να πραγματοποιηθούν μέσω του αρθρωτού βύσματος για

τη γραμμή 1 μόνο – κόκκινα και πράσινα καλώδια.

• ∆οκιμή ομοαξονικών καλωδίων:

1. Για να ελέγξετε ένα μη τερματισμένο ομοαξονικό καλώδιο, συνδέστε τον κόκκινο αγωγό δοκιμής

στην εξωτερική θωράκιση και τον μαύρο στον κεντρικό αγωγό, ή συνδέστε τον κόκκινο αγωγό δοκιμής στην εξωτερική θωράκιση και τον μαύρο στο έδαφος.

2. Για να ελέγξετε ένα τερματισμένο ομοαξονικό καλώδιο, συνδέστε τον κόκκινο αγωγό δοκιμής

στο κέλυφος του βύσματος και τον μαύρο στην κεντρική ακίδα, ή συνδέστε τον κόκκινο αγωγό δοκιμής στο κέλυφος του βύσματος και τον μαύρο στο έδαφος.

• Αντικατάσταση μπαταρίας:

1. Ο ανιχνευτής δεν χρειάζεται κανενός είδους συντήρηση, πέρα από την αντικατάσταση της

Αφαιρέστε τη βίδα από τη θήκη μπαταριών, τοποθετήστε μια καινούργια μπαταρία 9V και κλείστε ξανά το καπάκι βιδώνοντας τη βίδα. Προφυλάξεις ασφαλείας: Μην εκθέτετε το προϊόν σε νερό ή υγρασία. ΜΗΝ ΣΥΝ∆ΕΕΤΕ ΤΟΥΣ ΑΓΩΓΟΥΣ ∆ΟΚΙΜΗΣ ΣΕ ΕΝΕΡΓΟ ΚΥΚΛΩΜΑ ΕΝΑΛΛΑΣΣΟΜΕΝΟΥ ΡΕΥΜΑΤΟΣ ΑΝΩ ΤΩΝ 24V ΣΕ ΑΥΤΗ ΤΗ ΛΕΙΤΟΥΡΓΙΑ.

Καθαρίζετε το προϊόν μόνο με στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Η εφαρμογή αλλαγών ή/και τροποποιήσεων στο προϊόν συνεπάγεται ακύρωση της εγγύησης. ∆εν φέρουμε καμία ευθύνη για πιθανές βλάβες που ενδέχεται να προκληθούν από την ακατάλληλη χρήση αυτού του προϊόντος. ∆ήλωση αποποίησης ευθύνης: Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση. Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια.

• Αυτό το προϊόν προορίζεται για ξεχωριστή συλλογή σε κατάλληλο σημείο συλλογής. Μην απορρίπτετε το προϊόν μαζί με τα οικιακά απόβλητα.

• Για περισσότερες πληροφορίες επικοινωνήστε με τον αντιπρόσωπό σας ή τις τοπικές αρχές διαχείρισης αποβλήτων.38 DANSK Signalgenerator og føler Forklaring af enheden:
