NWTG100YE - Strumenti di misura NEDIS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Generatore di tonalità e sonda amplificatrice
Marca	Nedis
Modello	NWTG100YE
Alimentazione	1 batteria 9V per la sonda amplificatrice; 1 batteria 9V per il generatore di tonalità
Dimensioni (circa)	150 x 80 x 30 mm (unità principale)
Peso (circa)	200 g (unità principale)
Funzioni principali	Generazione di tonalità, identificazione punta/anello, identificazione stato linea, controllo linee, test di continuità, tracciamento cavi difettosi
Commutatore di selezione	3 posizioni: OFF, CONT (continuità), TONE (tonalità)
Indicatore luminoso	Bicolore (verde, rosso) per identificazione e stato linea; giallo per suoneria
Connettori	Fili di prova nero e rosso, cordone modulare 4 fili, presa cuffia
Manutenzione	Pulizia con un panno asciutto; non utilizzare solventi
Sicurezza	Non esporre all'acqua; non collegare a un circuito AC sotto tensione superiore a 24 V in modalità TONE
Parti di ricambio	Batteria 9V sostituibile
Garanzia	Qualsiasi modifica annulla la garanzia; uso improprio non coperto
Smaltimento	Non gettare con i rifiuti domestici; depositare in un punto di raccolta appropriato

Domande frequenti - NWTG100YE NEDIS

Come identificare il lato punta e il lato anello di una linea telefonica?

Collegare il filo di prova ROSSO su una linea e il NERO sull'altra. Posizionare il commutatore su OFF. L'indicatore luminoso si accende in VERDE se il filo rosso è sul lato ANELLO, e in ROSSO se è sul lato PUNTA.

Come testare la continuità di un cavo?

Posizionare il commutatore su CONT. Collegare i fili di prova alle due estremità del cavo. Se l'indicatore si accende in VERDE, la linea è continua. L'indicatore non si accende se la resistenza supera 10 000 Ω.

Cosa fare se l'indicatore luminoso non si accende affatto?

Controllare prima la batteria della sonda amplificatrice. Se è debole o difettosa, sostituirla con una batteria 9V nuova. Assicurarsi anche che i collegamenti siano corretti.

Come sostituire la batteria della sonda amplificatrice?

Rimuovere le viti del vano batteria, sostituire la batteria 9V usata con una nuova, quindi chiudere il vano. Non è necessaria altra manutenzione.

Posso utilizzare l'apparecchio su un circuito sotto tensione?

In modalità TONE, non collegare a un circuito AC sotto tensione superiore a 24 V. In modalità CONT, non collegare a un circuito AC o DC sotto tensione. Rispettare le norme di sicurezza.

Come tracciare un cavo difettoso con la sonda amplificatrice?

Attivare la sonda premendo il pulsante arrotondato. Regolare il volume con la manopola. Mettere la punta a contatto con l'isolamento di ogni filo. Il livello di tonalità sarà più alto sul cavo difettoso. È possibile utilizzare una cuffia.

Cosa significa l'indicatore giallo lampeggiante?

Un indicatore GIALLO intenso lampeggiante indica che la linea è in stato di SUONERIA (chiamata in arrivo). Ciò si verifica quando i fili di prova sono collegati a una coppia che suona.

Come utilizzare il connettore modulare fornito?

Il connettore modulare a 4 fili consente di eseguire tutti i test sulla linea 1 solo (fili verde e rosso). Collegarlo direttamente a una presa modulare.

Posso collegare una cuffia all'apparecchio?

Sì, la sonda amplificatrice è dotata di una presa per cuffia (B). È possibile collegare una cuffia o un combinato per ascoltare la tonalità, utile in ambienti rumorosi.

Qual è la funzione del commutatore a 3 posizioni?

Il commutatore consente di selezionare la modalità operativa: OFF per identificazione linea, CONT per test di continuità e TONE per inviare una tonalità sulla linea.

MANUALE UTENTE NWTG100YE NEDIS

Rilevatore e generatore di toni

HASZNÁLATI UTMUTATÓ (o. 20.)

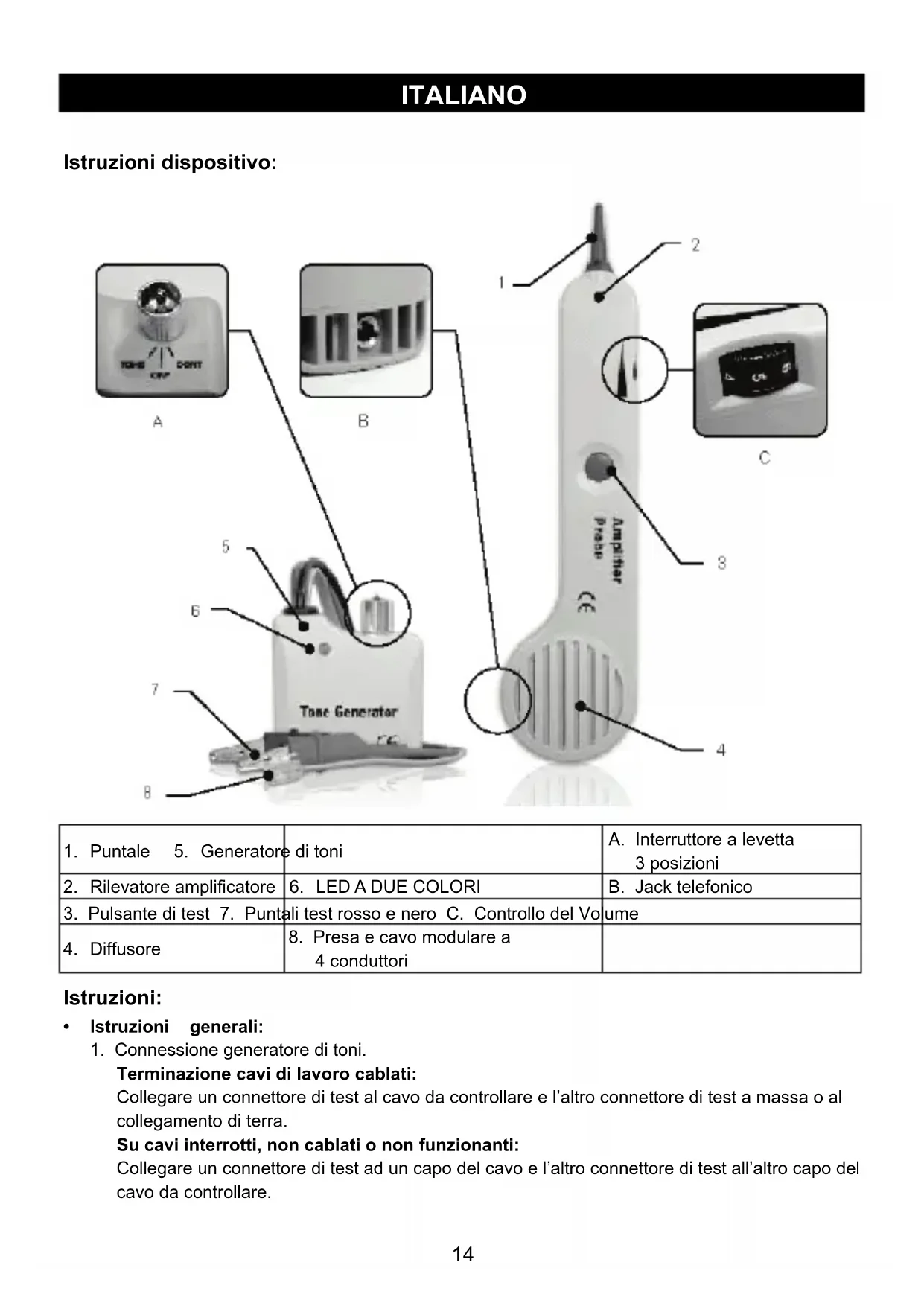

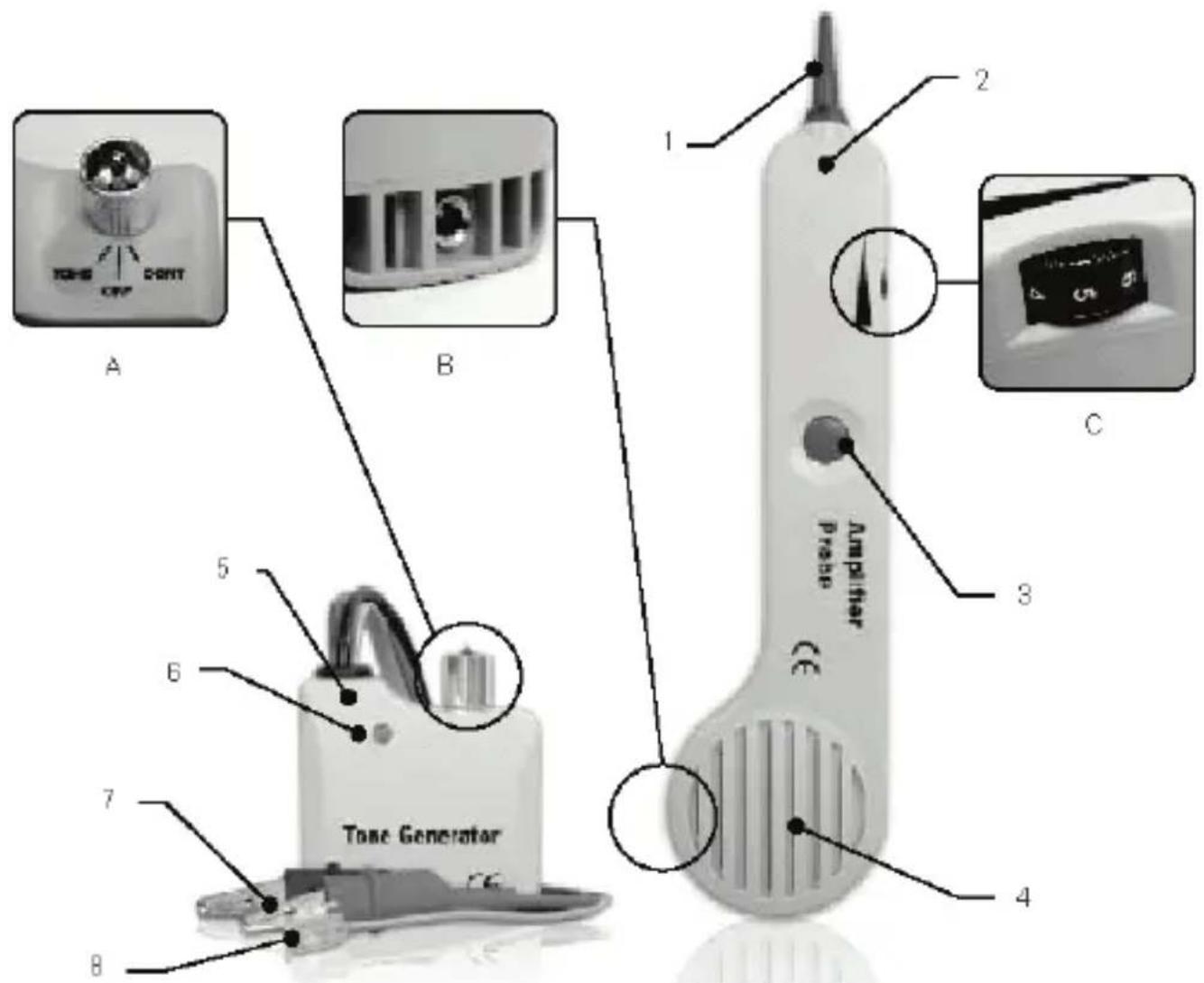

Istruzioni dispositivo:

1. Puntale 5. Generatore di toni		A. Interruttore a levetta 3 posizioni
2. Rilevatore amplificatore	6. LED A DUE COLORI	B. Jack Telefonico
3. Pulsante di test 7. Puntali test rosso e nero C. Controllo del Volome
4. Diffusore	8. Presa e cavo modulare a 4 conduttori

Istruzioni:

- Istruzioni generali:

1. Connessione generatore di toni.

Terminazione cavi di lavoro cablati:

Collegare un connettore di test al cavo da controllare e l'altre connettore di test a massa o al collegamento di terra.

Su cavi interrotti, non cablati o non funzionanti:

Collegare un connettore di test ad un capo del cavo e l'altro connettore di test all'altro capo del cavo da controllare.

1. Premere lo sgancio on/off a molla della sonda amplificata. L'interruttore per il controllo del volume cui quod assere regolato per adattarsi all'ambiente. Il volume cui quod assere augmentato per superare il rumore o diminuito per ridurre l'interferenza.
2. Toccare con il puntale della sonda test amplificata agli conduttore sospetto per testare l'isolamento.
3. La ricezione del tono sare più forte sul cavo incriminato.
4. La presa audio esterna è adatta per la connessione di un auricolare o vivavoce.

- Identificare il PIN e l'anello (interruptore su "Off"):

1. Collegare il connettore di test ROSSO ad un capo della linea e il connettore test NERO all'altro capo della linea.
2. Il LED diventerà VERDE quando collegate il connettore ROSSO al capo corrispondente dall'alto lato della linea (ANELLO ROSSO).
3. Il LED diventerà ROSSO quando collegate il connettore di test ROSSO alla PUNTA della linea.

- Identificare la condizione della linea (interruptto su "OFF"):

1. Collegare il connettore di test ROSSO al LATO DELL'ANELLO della linea e il connettore NERO alla PUNTA.
2. Visualizzare il LED:

a. Un LED verde brillante indica una linea libera
b. Nessuna luce indica una linea occupata
c. Una luce intermittente colore GIALLO brillante indica una linea che SQUILLA

- Verifica della linea (impostare su "OFF" poi "CONT"):

1. Comporre la linea da verificare.
2. Entre la linea sta squillando, collegare il connettore ROSSO al LATO DELL'ANELLO della linea e il connettore NERO alla PUNTA.
3. In posizione "Off", I'indicatore luminoso lampeggia GIALLO quando i suntali sono collegati alla copbia in oggetto.
4. Se regolate il test impostato su "CONT", terminerà la chiamata sulla linea del in oggetto.

- Inviare il tono (impostare su "TONE"):

(Precauzioni: Non collegare ad un circuito attivo che supera i 24V in questa modalità)

1. Collegare i punctali alla coppia o collegare un cavo a terra e un connettore all'altro lato della linea.
2. Un doppio tono alternato o un singolo tono cui quere selezionato dal commutatore del generatore di tono.
3. Testare i cavi sospetti con il test della sonda amplificata. La riscizione del segnale sare maggiore sul cavo in oggetto. In caso di facile accesso ai conduttori nudi, cui èsso utilizzato un auricolare o una cuffia per ricevere il tono.

- Testare la continuità (regolare su "CONT"):

(Precauzioni: Non collegare a un circuito attivo AC o DC in questa modalità)

1. Collegare il connettore di test alla coppia in oggetto.
2. Utilizzare la posizione "CONT".
3. Una luce VERDE brillante indica continuità. Il LED non si accende se la resistenza di linea supra i 10 000 Ω.

- Testare la continuità utilizzando il tono (regolare su "TONE"):

(Precauzioni: Non collegare a un circuito attivo AC o DC in questa modalità)

1. Collegare il connettore di test alla coppia in oggetto.

2. Utilizzare un auricolare o una cuffia sul terminale remoto e toccare l'estremità del cavo/i con il/i connettore/i della pinza.

3. La ricezione del tono è un'indicazione di continuità

Test modulare:

1. Tutti i test precedenti sono disponibiliattraverso la presa modulare solo per la linea 1-cavi ross o verde.

Test coassiale:

1. Per testare un coassiale non terminato, collegare il rosso allo schermo esterno e il nero al conduttore centrale o il rosso allo schermo esterno e il nero alla massa.
2. Per testare il terminale coassiale, collegare il rosso all'alloggamento del connettore e il nero al perno centrale o il rosso all'alloggamento del connettore e il nero alla massa.

- Sostituzione delle batterie:

1. Il test dell'amplificatore non necessita di manutenzione tranne per la sostituzione delle batterie. Rimuovere la vite dallo scomparto delle batterie, sostuire la batteria 9V e rimontare.

Precauzioni di sicurezza:

Non esporre il prodotto ad acqua o umidità.

NON COLLEGARE AD UN CIRCUito ATTIVO CHE SUPERA I 24V IN QUESTA MODALITA.

Manutenzione:

Pulire il prodotto solo con un panno asciutto.

Nonutilizzare solventi detergenti o abrasivi.

Garanzia:

Qualsiasi modifica e/o cambiamento al prodotto annullerà la garanzia. Non si accettano responsabilità per danni causati da un uso non corretto di questo prodotto.

Scarico di Responsabilità:

Il design e le caratteristiche tecniche sono soggetti a modificaenza necessità di preavviso. Tutti i marchi, loghi e nomi dei prodotti sono marchi commerciali o registrati dei rispetti titolari e sono riconosciuti come tali in quello documento.

Smaltimento:

• Questo prodotto è soggetto a raccolta differenziata nei punti di raccolta appropriati. Non smaltite il prodotto con la spazzatura domestica.
• Per maggiori informazioni, contattate il rivenditore o l'autorità locale responsable per la gestione dei rifiuti.
