NWTG100YE - Måleudstyr NEDIS - Gratis brugsanvisning og manual

Produkttype	Tonegenerator og forstærkerprobe
Mærke	Nedis
Model	NWTG100YE
Strømforsyning	1 9V batteri til forstærkerproben; 1 9V batteri til tonegeneratoren
Mål (ca.)	150 x 80 x 30 mm (hovedenhed)
Vægt (ca.)	200 g (hovedenhed)
Hovedfunktioner	Tonegenerering, tip/ring identifikation, linjestatus identifikation, linjekontrol, kontinuitetstest, sporing af defekte kabler
Vælgekontakt	3 positioner: OFF, CONT (kontinuitet), TONE (tone)
Indikatorlampe	To-farvet (grøn, rød) til identifikation og linjestatus; gul til ringesignal
Stik	Sort og rød testledning, 4-leder modulær ledning, hovedtelefonstik
Vedligeholdelse	Rengøring med tør klud; brug ikke opløsningsmidler
Sikkerhed	Må ikke udsættes for vand; tilslut ikke til et strømførende AC kredsløb over 24 V i TONE tilstand
Reservedele	Udskifteligt 9V batteri
Garanti	Enhver ændring annullerer garantien; forkert brug dækkes ikke
Bortskaffelse	Må ikke smides ud med husholdningsaffald; aflever på et passende indsamlingssted

Ofte stillede spørgsmål - NWTG100YE NEDIS

Hvordan identificerer man tip- og ringsiden af en telefonlinje?

Tilslut den RØDE testledning til en linje og den SORTE til den anden. Sæt kontakten på OFF. Indikatorlampen lyser GRØNT, hvis den røde ledning er på RING-siden, og RØDT, hvis den er på TIP-siden.

Hvordan tester man kontinuiteten af et kabel?

Sæt kontakten på CONT. Tilslut testledningerne til begge ender af kablet. Hvis lampen lyser GRØNT, er linjen kontinuerlig. Lampen lyser ikke, hvis modstanden overstiger 10.000 Ω.

Hvad gør jeg, hvis indikatorlampen slet ikke lyser?

Kontrollér først batteriet i forstærkerproben. Hvis det er svagt eller defekt, udskift det med et nyt 9V batteri. Sørg også for, at forbindelserne er korrekte.

Hvordan udskifter man batteriet i forstærkerproben?

Fjern skruerne fra batterirummet, udskift det brugte 9V batteri med et nyt, og luk derefter rummet. Ingen anden vedligeholdelse er nødvendig.

Kan jeg bruge enheden på et strømførende kredsløb?

I TONE-tilstand må du ikke tilslutte til et strømførende AC-kredsløb over 24 V. I CONT-tilstand må du ikke tilslutte til et strømførende AC- eller DC-kredsløb. Overhold sikkerhedsanvisningerne.

Hvordan spores et defekt kabel med forstærkerproben?

Aktivér proben ved at trykke på den runde trykknap. Justér lydstyrken med kontrollen. Sæt spidsen i kontakt med isoleringen på hver ledning. Toneniveauet vil være stærkere på det defekte kabel. Et headset kan bruges.

Hvad betyder den blinkende gule lampe?

En kraftig blinkende GUL lampe indikerer, at linjen er i RINGE-tilstand (indkommende opkald). Dette sker, når testledningerne er tilsluttet et par, der ringer.

Hvordan bruger man det medfølgende modulære stik?

Det modulære 4-leder stik gør det muligt at udføre alle test på linje 1 (grøn og rød ledning). Tilslut det direkte til et modulært stik.

Kan jeg tilslutte et headset til enheden?

Ja, forstærkerproben har en hovedtelefonstik (B). Du kan tilslutte et headset eller et håndsæt for at lytte til tonen, hvilket er nyttigt i støjende omgivelser.

Hvad er funktionen af 3-positionskontakten?

Kontakten gør det muligt at vælge funktionstilstand: OFF til linjeidentifikation, CONT til kontinuitetstest og TONE til at sende en tone på linjen.

BRUGSANVISNING NWTG100YE NEDIS

Sakerhetsanvisningar:

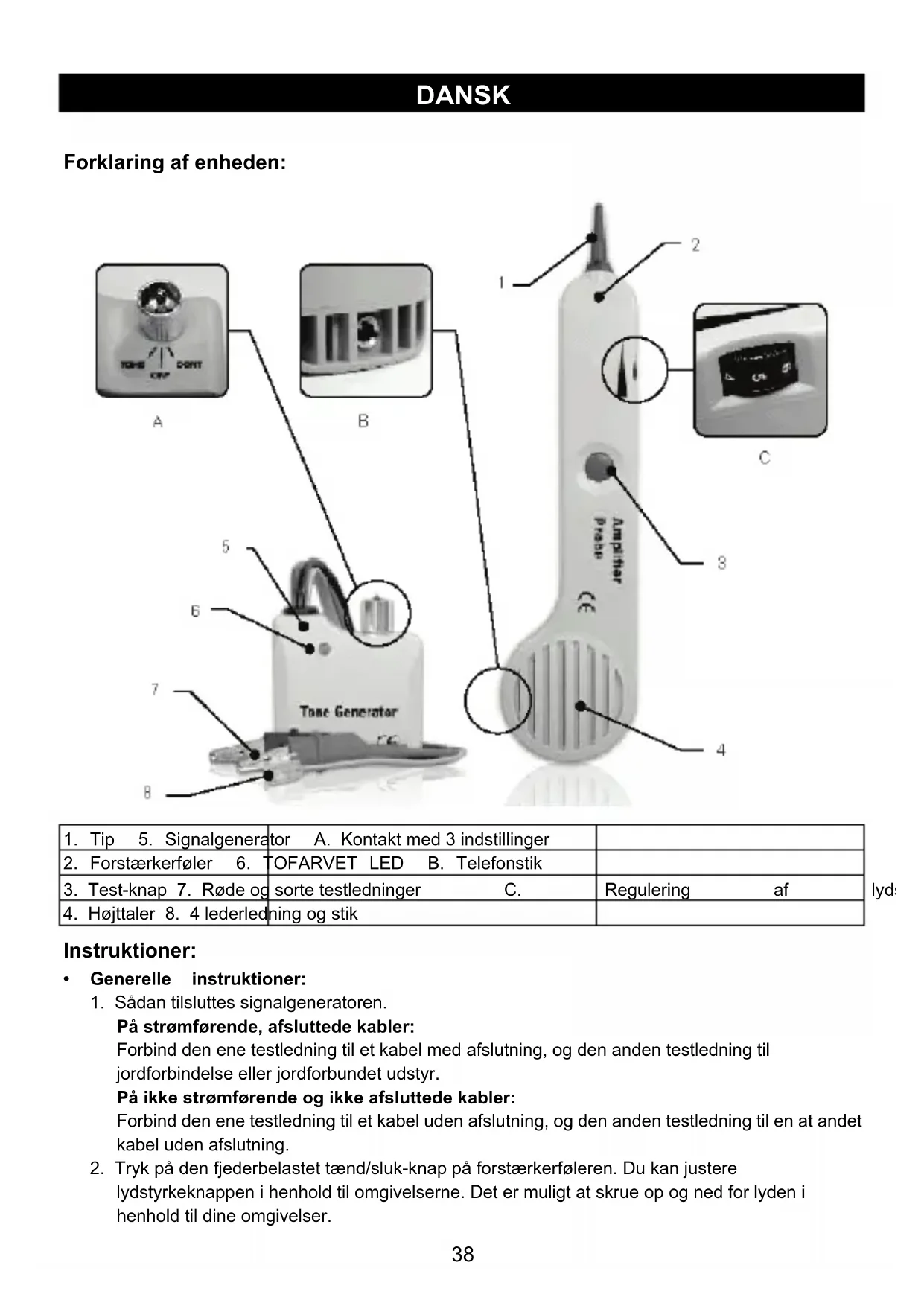

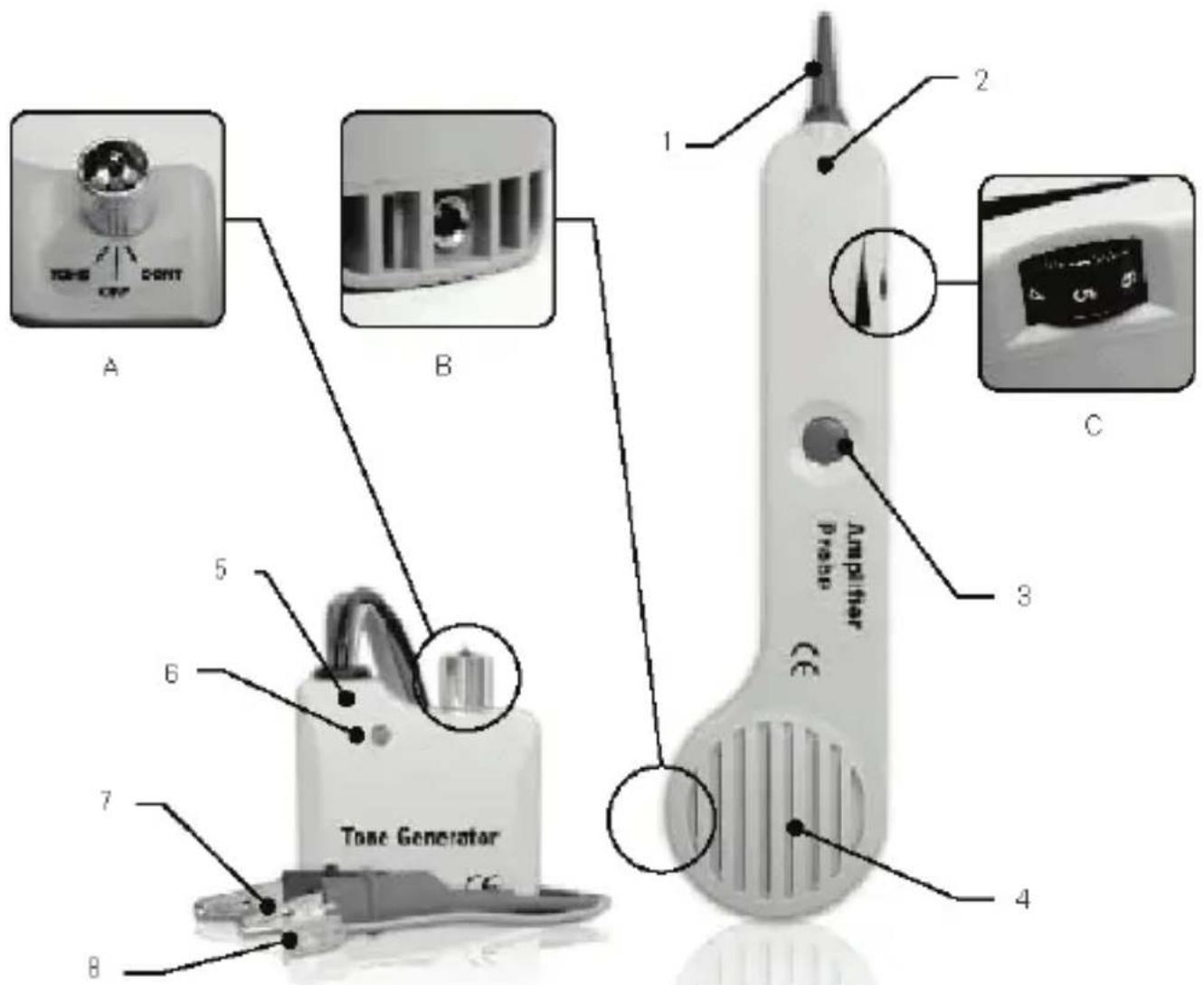

Forklaring af enheden:

1. Tip 5. Signalgenerator A. Kontakt med 3 indstlinger
2. Forstærkerføler 6. OFARVET LED B. Telefonstik
3. Test-knap 7. Rode og sorte testledninger C.	Regulering af
4. Højttaler 8. 4 lederledning og stik

Instruktioner:

På strømførende, afslutte de kabler:

Forbind den ene testledning til et kabel med aflutning, og den anden testledning til jordforbindelse eller jord forbundet udstyr.

På ikke strømførende og ikke afslutte de kabler:

Forbind den ene testledning til et kabel.uden afslutning, og den,anden testledning til en at andet kabel.uden afslutning.

1. Tryk på den fjederbelastet tænd/sluk-knap på forstærkerføleren. Du kan justere lydstyrkeknappen i henhold til omgivelsene. Det er muligt at skrue op og ned for lyden i henhold til dine omgivelseer.

2. Sæt forstærkerfoleren på isoleringen hver af de pagældende ledere.

3. Signalmodtagelsen er stærkest på emnekablet.

4. Stikforbindelsen er beregnet til tilslutning af et headsæt eller et händsæt.

5. Identificering af A-tråden og B-tråden (stil encheden på "Off"):

6. Forbind den RØDE testledning til sider auf den one linje, og den SORTE testledning til sider på den,anden linje.

7. Lysdioden lyser GRØN, nár du forbinder den RØDE testledning til B-SIDEN på linjen.

8. Lysdioden lyser RØDE, nár du forbinder den RØDE testledning til A-SIDEN på linjen.

9. Identificering af linjetilstanden (stil enheden på "OFF"):

10. Forbind den RØDE testledning til B-SIDEN på linjen, og den SORTE testledning til A-SIDEN.

11. Hold oje med lysdioden:

a. En skarp grøn lysdiode indikerer at linjen er fri
b. Lyser lysdioden ikke indikerer det, at linjen er optaget
c. Blinker lysdioden GUL, indikerer en KALDENDE linje

• Bekræftelse af linjer (stil encheden på "OFF", og herefter på "CONT"):

• Ring op til linje, der skal bekraeftes.

• Mens linjen ringer, skal du forbinde den RØDE ledning til B-SIDEN på linjen, og den SORTE ledning til A-SIDEN.
• Når enheden står på "Off", blinker lysdioden GUL,ningar er forbundet til emne-parret.

• Hvis du stiller encheden på "CONT", afsluttes opkaldet på emnelinjen.

• Tonesending (stil enheden på "TONE"):

(Forsigtig: I donne fonction, mä du ikke forbinde encheden til et strømførende AC-kredsløb på mere ned 24V)

1. Forbind testledningerne til parret, eller forbind den ene ledning til jord og den,anden til en af siderne på linjen.
2. Det er muligt at vælge mellem en skiftende tone og en konstant tone med knappen inden i signalgeneratoren.

3. Undersog de pagaelende kabler med forstærkerfoleren. Signalmodtagelsen er stærkest pa emnekabyte. Hvis du har tilgang til uisolerede ledere, kan du bruge et handsæt ell er et par horetelefoner til at modtage signalet.

4. Kontinuitetstest (stil enheden på "CONT"):

(Forsigtig: I donne fonction, mà du ikke forbinde encheden til et strømførende AC- eller DC-kredsløb)

1. Forbind testledningerne til det pagaeldende par.
2. Stil enheden på "CONT".

3. Et GRONT lys indikerer at der er kontinuitet. Lysdioden beynder ici at lyse, hvis modstanden på linjen er over 10.000 Ω.

4. Kontinuitetstest ved brug af toner (stil enheden på "TONE"):

(Forsigtig: I donne fonction, ma du ikke forbinde encheden til et strømførende AC- eller DC-kredsløb)

1. Forbind testledningerne til det pagaeldende par.
2. Brug et händsæt eller et par horetelefoner på den fjerneende, og sæt ledningsklemmerne på kabelenderne.
3. Hvis du modtager en tone, betyder det er kontinuitet.

Modultest:

1. Alle ovenstående testmuligheder er kun mulig på modulstikket på linje 1 - de røde og grønne kabler.

Test af koaksialkabler:

1. For at teste uafslutte koaksialkabler, skal du forbinde rød til yderbelægningen, og sort til lederen i midten, eller rød til yderbelægningen og sort til jord.
2. For at teste aflutteke koaksialkabler, skal du forbinde rod til stikdasaen og sort til benet i midten, ell er od til stikdaen og sort til jord.

- Batteriudskiftning:

1. Forstærkerføleren er vedligeholdelsefsfi, bortset fra batteriuudskiftning.

Skru skrue ud af batterikammeret, skift 9V batteriet og skrue skruen i igen.

Sikkerhedsforholdsregler:

Udsæt ikke Produktet for vand eller fugt.

I DENNE FUNKTION MÄ DU IKKE FORBINDE ENHEDEN TIL ET STRÖMFORENDE

AC-KREDSLØB PÅ MERE END 24V.

Vedligeholdelse:

Produktet mä kun rengøres med en tør klud.

BrugPIPE oplosningsmidlerllerslibende renrgoringsmidler.

Garanti:

AEndringer og/eller modifiekationer af produitet vil medfore bortfald af garantien. Vi fraaegger os ethvert ansvar for skader forarsaget pa grund af forkert brug af produitet.

Ansvarsfraskrivelse:

Design og specifikationer kan ændres uden varsel. Alle varemærker og produktnavne er varemærker eller registrerede varemærker tilhørende deres respektive ejere og anses herved somaland.

Bortskaffelse:

• Dette produit skal afleveres på et passende affalds indsamlingspunkt. Bortskaf/DDe dette produit sammen med husholdningsaffald.
• For mere information, Kontakt forhandleren aller den lokale myndighed der er ansvarlig for kontrol af affald.

NORSK

Enhetsbeskrivelse:

1. Tupp 5. Tonegenerator A. 3-positjons vekselsbryter
2. Forsterkersonde 6. TOFARGET LED B. Telefonkontakt
3. Testknapp 7. Rode og svarte testledninger C.	Volumkontroll
4. Høytaler 8. 4 leder-modulere ledninger og plugger

Instruksjoner:

Koble en testleder til en terminert ledning og den andre testlederen til en jord- ellutstyrsbakke.

I u-terminerte aller unkfe-fungerende kabler:

Koble en testleder til en u-terminert ledning og den andre testlederen til en annen u-terminert ledning.

1. Trykk på den runde på/av-fjærspente knappen på forsterkersonden. Volumkontroll-bryteren kan justeres forå tilpasse omgivelsene. Volumet kan økes forå overdve støy, eller senkes forå redusere interferens.

2. Plasser tuppen til forsterkersonden på isolasjonen til hvem mistenkt leder.

3. Mottaket av tonen vil vare hoyest pa den aktuelle ledningen.
4. Stikkontakten medfolger for tilkobling til et hodesett eller handsett.

Overensstemmelse med ffolgende standarder: / Overensstemmer med ffolgende standarder: /
