NWTG100YE - Mérőeszközök NEDIS - Ingyenes használati útmutató

Termék típusa	Hanggenerátor és erősítő szonda
Márka	Nedis
Modell	NWTG100YE
Tápellátás	1 db 9V elem az erősítő szondához; 1 db 9V elem a hanggenerátorhoz
Méretek (körülbelül)	150 x 80 x 30 mm (főegység)
Tömeg (körülbelül)	200 g (főegység)
Fő funkciók	Hanggenerálás, csúcs/gyűrű azonosítás, vonalállapot-azonosítás, vonalellenőrzés, folytonosság tesztelése, hibás kábelek követése
Választókapcsoló	3 állás: OFF (kikapcsolva), CONT (folytonosság), TONE (hang)
Jelzőfény	Kétszínű (zöld, piros) azonosításhoz és vonalállapothoz; sárga csengéshez
Csatlakozók	Fekete és piros tesztervezeték, 4 eres moduláris kábel, fejhallgató-csatlakozó
Karbantartás	Száraz ruhával tisztítani; ne használjon oldószereket
Biztonság	Ne tegye ki víznek; TONE módban ne csatlakoztassa 24 V-nál nagyobb feszültségű AC áramkörhöz
Pótalkatrészek	Cserélhető 9V elem
Garancia	Minden módosítás érvényteleníti a garanciát; a helytelen használat nem tartozik a garancia alá
Megsemmisítés	Ne dobja a háztartási hulladékba; helyezze el egy megfelelő gyűjtőhelyen

Gyakran ismételt kérdések - NWTG100YE NEDIS

Hogyan azonosítható a telefonvonal csúcs és gyűrű oldala?

Csatlakoztassa a PIROS tesztvezetéket az egyik vonalra, a FEKETÉT a másikra. Állítsa a kapcsolót OFF állásba. A jelzőfény ZÖLDEN világít, ha a piros vezeték a GYŰRŰ oldalon van, és PIROSAN, ha a CSÚCS oldalon van.

Hogyan ellenőrizhető a kábel folytonossága?

Állítsa a kapcsolót CONT állásba. Csatlakoztassa a tesztvezetékeket a kábel mindkét végéhez. Ha a jelzőfény ZÖLDEN világít, a vonal folytonos. A jelzőfény nem világít, ha az ellenállás meghaladja a 10 000 Ω-t.

Mi a teendő, ha a jelzőfény egyáltalán nem világít?

Először ellenőrizze az erősítő szonda elemét. Ha gyenge vagy hibás, cserélje ki egy új 9V elemre. Győződjön meg arról is, hogy a csatlakozások megfelelőek.

Hogyan cserélhető ki az erősítő szonda eleme?

Távolítsa el az elemrekesz csavarjait, cserélje ki a használt 9V elemet egy újra, majd zárja vissza a rekeszt. Más karbantartás nem szükséges.

Használhatom a készüléket feszültség alatt lévő áramkörön?

TONE módban ne csatlakoztassa 24 V-nál nagyobb feszültségű AC áramkörhöz. CONT módban ne csatlakoztassa feszültség alatt lévő AC vagy DC áramkörhöz. Tartsa be a biztonsági előírásokat.

Hogyan lehet követni a hibás kábelt az erősítő szondával?

A szonda aktiválásához nyomja meg a kerek nyomógombot. Állítsa be a hangerőt a szabályzóval. Helyezze a szonda hegyét érintkezésbe az egyes vezetékek szigetelésével. A hangszint erősebb lesz a hibás kábelen. Fejhallgató is használható.

Mit jelent a villogó sárga jelzőfény?

Egy intenzíven villogó SÁRGA jelzőfény azt jelzi, hogy a vonal CSENGÉS állapotban van (bejövő hívás). Ez akkor történik, ha a tesztvezetékek egy csengő párhoz vannak csatlakoztatva.

Hogyan használjuk a mellékelt moduláris csatlakozót?

A 4 eres moduláris csatlakozó lehetővé teszi az összes teszt elvégzését kizárólag az 1. vonalon (zöld és piros vezetékek). Csatlakoztassa közvetlenül egy moduláris aljzathoz.

Csatlakoztathatok fejhallgatót a készülékhez?

Igen, az erősítő szonda rendelkezik fejhallgató-csatlakozóval (B). Csatlakoztathat fejhallgatót vagy kézibeszélőt a hang hallgatásához, ami zajos környezetben hasznos.

Mi a 3 állású kapcsoló funkciója?

A kapcsoló lehetővé teszi a működési mód kiválasztását: OFF vonalazonosításhoz, CONT folytonossági teszthez, és TONE hang küldéséhez a vonalon.

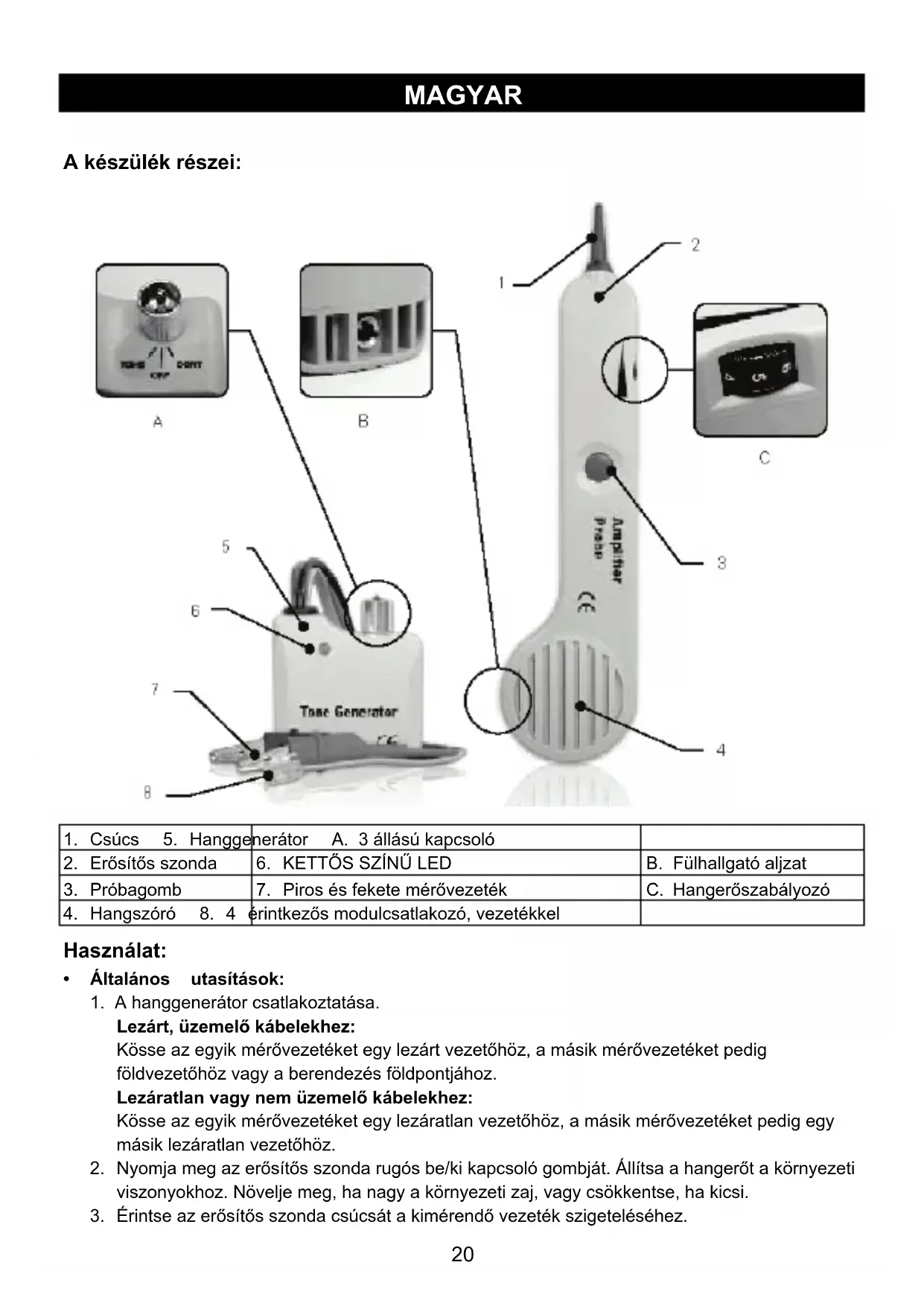

HASZNÁLATI ÚTMUTATÓ NWTG100YE NEDIS

Hanggenerátor ésszonda

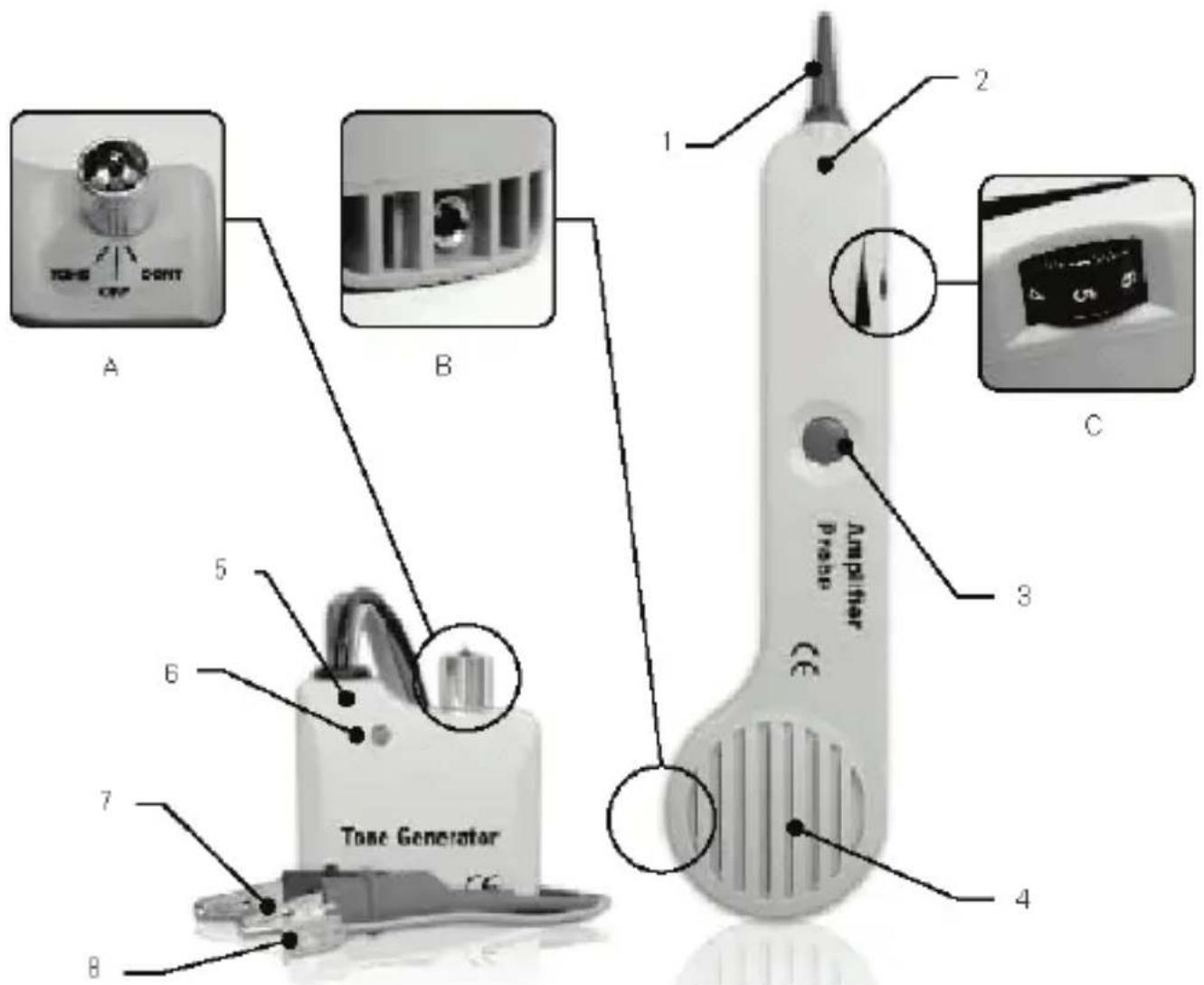

1. Csúcs 5. Hanggencnérator A. 3 állású kapcsoló
2. Erősítós szonda	6. KETTŐS SZÍNÜ LED
3. Próbagomb	7. Piros és fekete mérővezéték
4. Hangszöró 8. 4 erintkezös modulcsatlakozó, vezetakkel

Használat:

- Általános utasítások:

1. A hanggenerátor csatlakoztatása.

Lezart, üzemelő kábelekhez:

Kösse az egyik mérovezetéket egy lezárt vezetöhöz, a.masik mérovezetéket pedig foldvezetöhöz vagy a berendezés földpontjához.

Lezáratlan vagy nem üzemelő kábelekhez:

Kösse az egyik merovezeteket egy lezaratlan vezetohoz, a masik merovezeteket pedig egy masik lezaratlan vezetohoz.

1. Nyomja meg az erősítos szonda rugós be/ki kapcsoló gombját. Állítsa a hangerőt a környezeti viszonyokhoz. Növelje meg, ha nagy a környezeti zaj, vagy csökkentse, ha kici.

2. Erintse az erositós szonda csúcsát a kimérendó gezeték szigeteléséhez.

3. A vizsgalt éren lesz a leghangosabb a vétel.

4. A fulhallgató aljzatba fej- vagy fulhallgató csatlakoztathato.

5. Telefonvezeték foldelt agának (tip) és -48 V-os agának (ring) azonosítása (kapcsoló: „Off" (Ki)).

6. Kösse a PIROS mérovezétéket a vonal egyik eréhez, a FEKETÉT a masikhoz.

7. A LED ZÖLDEN világít, ha a PIROS mérővezeték a vonal -48 V-os ágára kapcsolódk.

8. A LED PIROSAN világít, ha a PIROS mérovezeték a vonal FÖLDELT ágára kapcsolódk.

9. A vonal állapotának Ellenőrzése (kapcsoló: „OFF”):

10. Kösse a PIROS mérovezétéket a vonal -48 V-os ágához, a FEKETÉT pedig a FÖLDELT ágához.

11. Figyelje a LED szinét:

a. Folyamatosan zolden vilagit a LED: szabad a vonal
b. Nem világít a LED: foglalt a vonal
c. Sargan villog: CSENGET a vonal

Vonal Ellenorzese (kapcsoló: „OFF", majd „CONT"):

1. Tárcsázza az Ellenőrzendő vonalat.
2. Miközben kicseng, kõsse a PIROS mérövezétéket a vonal -48 V-os ágához, a FEKETÉT pedig a FÖLDELT ágához.
3. A kapcsoló „Off" allásaban a jelzölámpa SÁRGÁN villog, ha a mérovezétékek helyesen vannak bekötte.

4. A kapcsoló „CONT" állásba kapcsolása felveszi a hivást a vizsgált vonalon.

5. Méröhang kūldése (kapcsoló: „TONE"):

(Figyelmeztétés: Ebben az üzemmodban ne mérjen 24 V-nal nagyobb valtakozófuszültsegü vezétéket)

1. Kösse a mérovezétékeket a gezetékpárhoz, vagy az egyik mérovezétéket a foldhöz, a masikat pedig a mérendő gezetékhez.
2. A hanggenerátort valtakozó kéthangos vagy folyamatos egyhangos üzemre állithatja a beépitett kapcsolóval.

3. Ellenörizzee a mérendő gezetéket az erősítos szondával. A vizsgált éren lesz a leghangosabb a méröhang vetele. Ha hozzaférhétők a csupasz gezetékek, a méröhangot kézibeszélővel vagy fejbeszlővel is Ellenörizheti.

4. Folytonosság-ellenőrzés (kapcsoló: „CONT”):

(Figyelmeztétés: Ebben az üzemmodban ne mérjen elő egyen- vagy valtakozófeszültsegü vezetakéket)

1. Kösse a mérovezetéket a mérendo gezetékpárhoz.
2. Állítsa a kapcsoló t a „CONT" állásba

3. A folytonossagot erós ZÖLD fény jalzi. Nem világít a LED, ha a vonal ellenállása meghaladja a 10 000 Ω értéket.

4. Folytonosság-ellenőrzés méröhanggal (kapcsoló: „TONE"):

(Figyelmeztétés: Ebben az üzemmodban ne mérjen elő egyen- vagy valtakozófeszültsegü gezetéket)

1. Kösse a mérovezetéket a mérendo gezetékpárhoz.
2. Kössön kězibeszélőt vagy fejbeszlőt a távoli vegre és érintse meg a vezétékeket acsipeszekkel.
3. Ha hallatszik a hang, akkor folytonos a vonal (nincs vonalszakadás).

Modulcsatlakozós vonal Ellenórzese:

1. A fenti ellenörzések a modulcsatlakozóval is elvêgezhetök, de csak az 1. - a piros és zöld - vonalra.

- Koaxialis kabel Ellenörzese:

1. Lezáratlan koaxílis kabel ellenórzéséhez kõsse a piros mérovezéték et az árnyékolásra, a feketét pedig a kòzepso gezetőre vagy egy foldpontra.
2. Lezart koaxialis kabel ellenorzesehez kõsse a piros merovezeteket a csatlakozó hazára, a feketét pedig a közepso gezetore vagy egy foldpontra.

Telepcsere:

1. Az erősítos szonda a telepcsere kivételevel nem igényel karbantartást.

Csavarja ki a telepartó fedelének csavarját, cserélje ki a 9 V-os telepet, majd csavarja vissza a csavart.

Biztonsági olvintézkedesek:

Vigyázzon, hogy ne érje a terméket viz vagy nedvesség.

EBBEN AZ ÜZEMMÖDBAN NE MÉRJEN 24 V-NÁL NAGYOBB VÁLTAKOZOFESZÜLTSEGÜ ELOVEZETÉKET

Karbantartás:

Száraz kendővel tisztítsa a terméket.

Tisztoi- es surolszerek hasznalatat mellozze.

Jóttállás:

A termek illetéktelen modosítása érvényteleniti jóttását. Nem vallunk felelosséget a termek szakszerültlen hasznalata miatti károkér.

Jogi nyilatkozat:

A kivitel és a műszaki jellemzők előzetés értesítés nélkül is modosulhatnak. Minden logo, terméknév és markanév a tulajdonosának markaneve vagy bejegyzett markaneve, azokat ennek tiszteletben tartásával emlitjuk.

Leselejtezés:

• A terméket elkūönítve, a megfelelo gyūjtöhelyeken kell leselejtezni. Ne dobja ki a készüléket a háztartási hulladék böze.
• További információrt lépjen kapcsolatba a forgalmazóval, vagy a hulladékkezelésert felelos helyi hatósaggal.
