Type de produit	Générateur de tonalité et sonde amplificatrice
Marque	Nedis
Modèle	NWTG100YE
Alimentation	1 pile 9V pour la sonde amplificatrice ; 1 pile 9V pour le générateur de tonalité
Dimensions (environ)	150 x 80 x 30 mm (unité principale)
Poids (environ)	200 g (unité principale)
Fonctions principales	Génération de tonalité, identification pointe/anneau, identification état de ligne, contrôle de lignes, essai de continuité, suivi de câbles défectueux
Commutateur de sélection	3 positions : OFF, CONT (continuité), TONE (tonalité)
Voyant lumineux	Bicolore (vert, rouge) pour identification et état de ligne ; jaune pour sonnerie
Connecteurs	Fils d'essai noir et rouge, cordon modulaire 4 fils, prise casque
Entretien	Nettoyage avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'eau ; ne pas brancher à un circuit AC sous tension dépassant 24 V en mode TONE
Pièces détachées	Pile 9V remplaçable
Garantie	Toute modification annule la garantie ; usage incorrect non couvert
Élimination	Ne pas jeter avec les ordures ménagères ; déposer dans un point de collecte approprié

FOIRE AUX QUESTIONS - NWTG100YE NEDIS

Comment identifier le côté pointe et le côté anneau d'une ligne téléphonique ?

Branchez le fil d'essai ROUGE sur une ligne et le NOIR sur l'autre. Placez le commutateur sur OFF. Le voyant lumineux s'allume en VERT si le fil rouge est sur le côté ANNEAU, et en ROUGE s'il est sur le côté POINTE.

Comment tester la continuité d'un câble ?

Placez le commutateur sur CONT. Branchez les fils d'essai aux deux extrémités du câble. Si le voyant s'allume en VERT, la ligne est continue. Le voyant ne s'allume pas si la résistance dépasse 10 000 Ω.

Que faire si le voyant lumineux ne s'allume pas du tout ?

Vérifiez d'abord la pile de la sonde amplificatrice. Si elle est faible ou défectueuse, remplacez-la par une pile 9V neuve. Assurez-vous également que les connexions sont correctes.

Comment remplacer la pile de la sonde amplificatrice ?

Retirez les vis du compartiment de la pile, remplacez la pile 9V usagée par une neuve, puis refermez le compartiment. Aucune autre maintenance n'est nécessaire.

Puis-je utiliser l'appareil sur un circuit sous tension ?

En mode TONE, ne branchez pas à un circuit AC sous tension dépassant 24 V. En mode CONT, ne branchez pas à un circuit AC ou DC sous tension. Respectez les consignes de sécurité.

Comment suivre un câble défectueux avec la sonde amplificatrice ?

Activez la sonde en enfonçant le bouton-poussoir arrondi. Réglez le volume avec la commande. Mettez l'embout en contact avec l'isolation de chaque fil. Le niveau de tonalité sera plus fort sur le câble défectueux. Un casque peut être utilisé.

Que signifie le voyant jaune vacillant ?

Un voyant JAUNE intense vacillant indique que la ligne est en état de SONNERIE (appel entrant). Cela se produit lorsque les fils d'essai sont connectés à une paire qui sonne.

Comment utiliser le connecteur modulaire fourni ?

Le connecteur modulaire à 4 fils permet de réaliser tous les tests sur la ligne 1 uniquement (fils vert et rouge). Branchez-le directement sur une prise modulaire.

Puis-je brancher un casque sur l'appareil ?

Oui, la sonde amplificatrice dispose d'une prise de casque (B). Vous pouvez y brancher un casque ou un combiné pour écouter la tonalité, ce qui est utile dans un environnement bruyant.

Quelle est la fonction du commutateur à 3 positions ?

Le commutateur permet de sélectionner le mode de fonctionnement : OFF pour identification de ligne, CONT pour test de continuité, et TONE pour envoyer une tonalité sur la ligne.

MODE D'EMPLOI NWTG100YE NEDIS

Générateur de tonalité et sonde amplificatrice

MANUALE (p. 14)

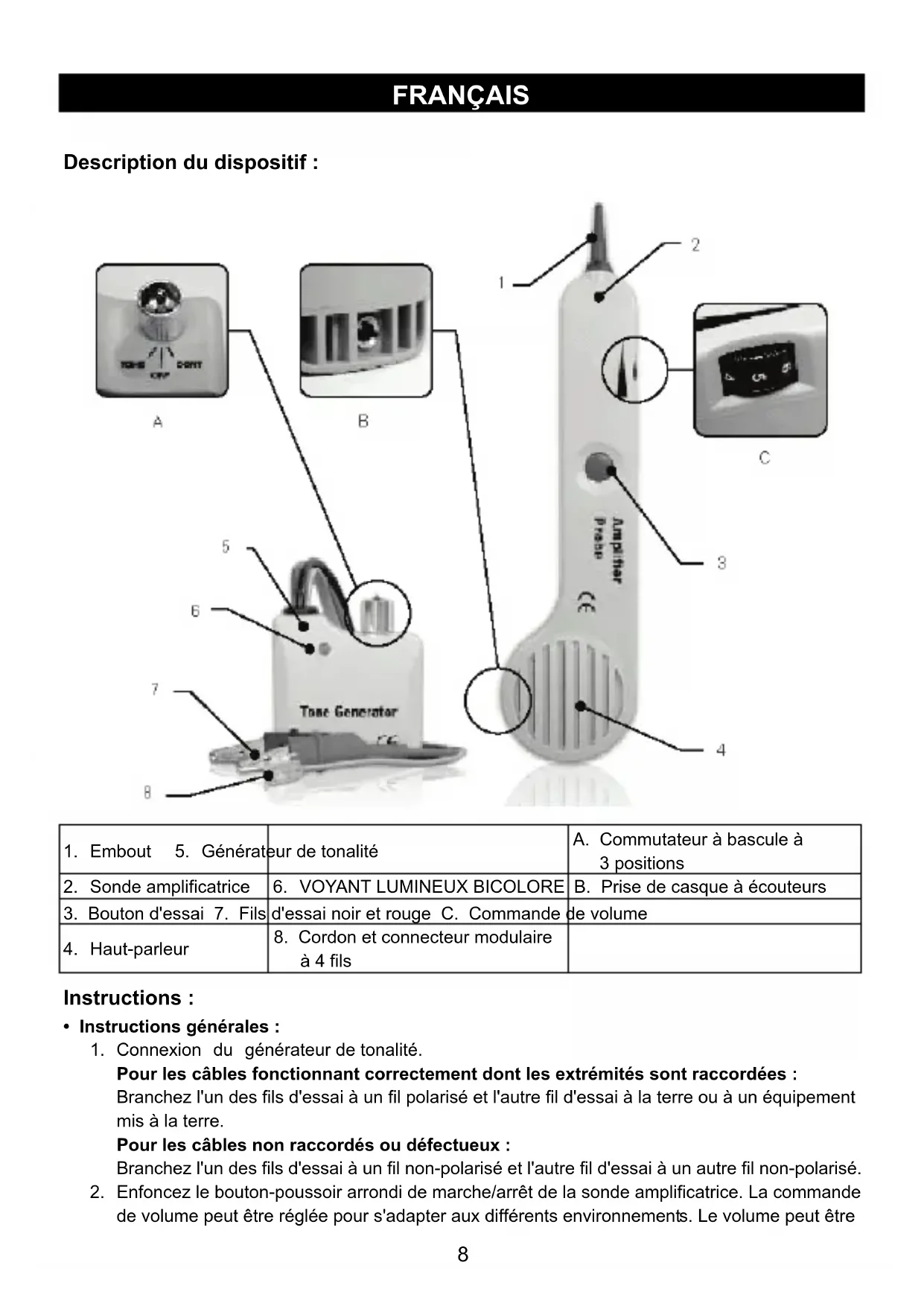

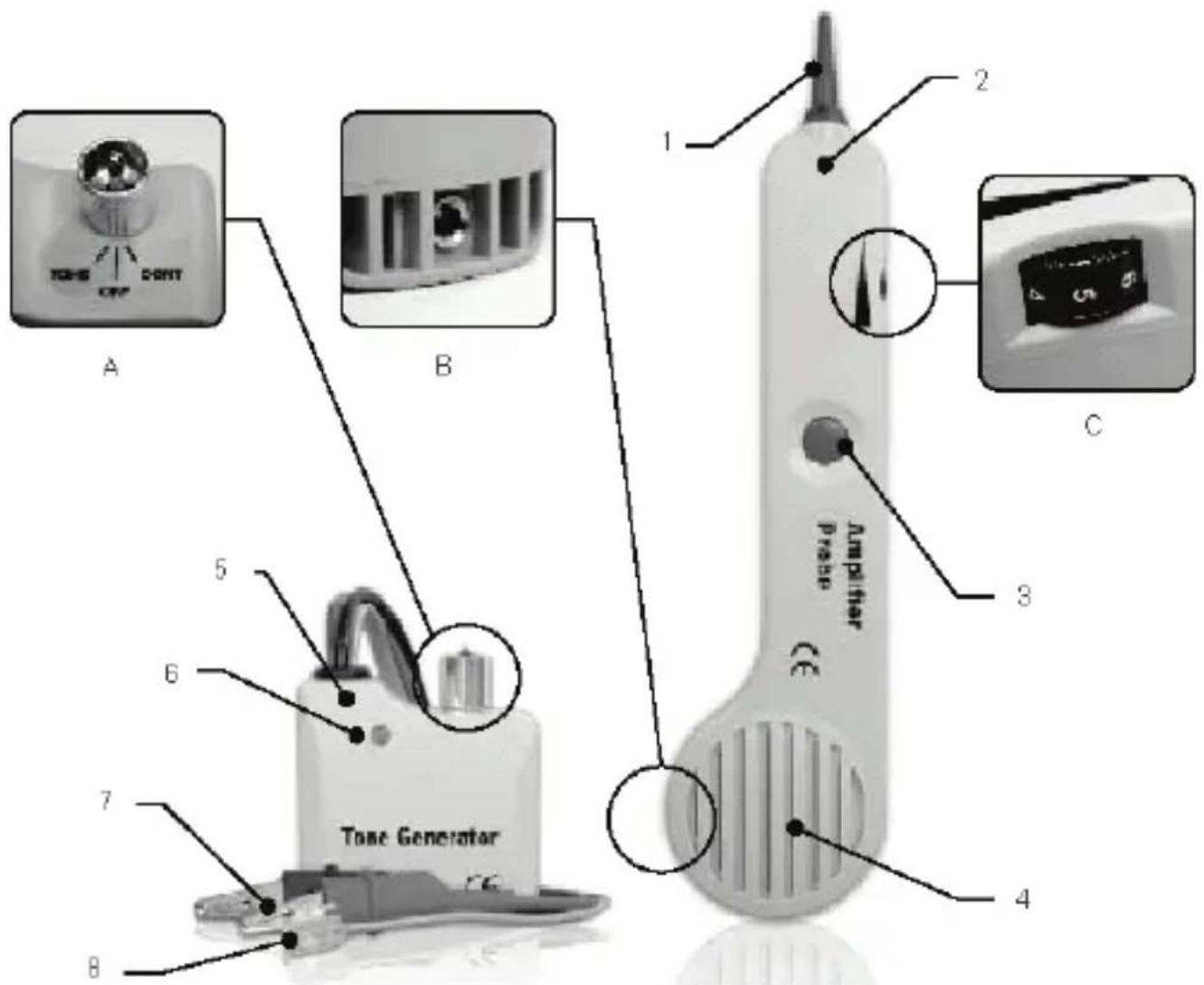

Description du dispositif :

1. Embout 5. Générateur de tonalité	A. Commutateur à bascule à 3 positions
2. Sonde amplificatrice 6. VOYANT LUMINEUX BICOLORE	B. Prise de casque à écouteurs
3. Bouton d'essay 7. Fils d'essay noir et rouge C. Commande de volume
4. Haut-parleur 8. Cordon et connecteur modulaire à 4 fils

Instructions :

- Instructions générales :

1. Connexion du générateur de tonalité.

Pour les cables fonctionnant correctement dont les extrémités sont raccordées :

Branchez l'un des fils d'essay à un fil polarisé et l'autre fil d'essay à la terre ou à un équipement mis à la terre.

Pour les cables non raccordés ou défectueux :

Branchez l'un des fils d'essay à un fil non-polarisé et l'autre fil d'essay à un autre fil non-polarisé.

1. Enforcez le bouton-poussoir arrondi de marche/arrêt de la sonde amplificatrice. La commande de volume peut être réglée pour s'adapter aux différents environnements. Le volume peut être

augmente pour surmonter le niveau de bruit ou diminuer pour réduire le niveau des interférences.

1. Mettez en contact l'embout de la sonde amplificatrice avec l'isolation de chaque fil qui vous semble défectueux.
2. Le niveau de réception de la tonalité sera plus fort sur le cable concerne.

3. La prise de connexion est fournie pour brancher un casque à écouteurs ou un combiné.

4. Identification de la pointe et de l'anneau (commutateur sur « Off »):

5. Branchez le fil d'essai ROUGE sur l'une des lignes et le fil NOIR sur l'autre cote de la ligne.

6. Levoyant lumineux s'allume en « VERT » quand vous branchez le fil d'essai ROUGE sur le COTÉ ANNEAU de la ligne.

7. Levoyant lumineux s'allume en « ROUGE » quand vous branchez le fil d'essay ROUGE sur le COTÉ POINTE de la ligne.

8. Identification de l'etat de la ligne (commutateur sur « OFF »):

9. Branchez le fil d'essai ROUGE sur le COTÉ ANNEAU de la ligne et le fil NOIR sur la POINTE.

10. Observe le voyant lumineux :

a. Un voyant lumineux vert intense indique une ligne libre
b. Un voyant lumineux eteint indique une ligne occupée
c. Un voyant lumineux, de couleur JAUNE intense vacillant, indique une ligne de SONNERIE

• Contrôle des lignes (commutateur sur « OFF » puis sur « CONT »):

• Numérotez sur la ligne à vérifier.

• Alors que la ligne sonne, branchez le fil ROUGE sur le COTÉ ANNEAU de la ligne et le fil NOIR sur la POINTE.
• En position « Off», l'indicateur lumineux sera de couleur jaune vacillant quand les fils de test sont connectés à la paire concernée.

• Si vous placez le commutateur sur « CONT», l'appeil est interrompu sur la ligne concernée.

• Envoi de la tonalité (commutateur sur « TONE »):

(Attention : Ne branchez pas à un circuit AC sous tension dépassant 24 V dans ce mode)

1. Branchez les fils d'essay à la paire ou reliiez un des fils à la terre et l'autre à l'un des côtés de la ligne.
2. Vous pouvez selectionner une double tonalité qui s'alterné ou une unique tonalité continue grâce au commutateur placé à l'intérieur du générateur de tonalité.
3. Suivi de cables défectueux à l'aide de la sonde amplificatrice. Le niveau de réception de la tonalité sera plus fort sur le cable concerné. Si vous avez accès facilement aux fils nus, un combiné ou un casque à écouteurs peut être utilisé pour recevoir la tonalité.

Essai de la continuité (commutateur sur « CONT »):

(Attention : Ne branchez pas à un circuit AC ou DC sous tension dans ce mode)

1. Branchez les fils d'essay à la paire concennée.
2. Placez le commutateur sur la position « CONT »
3. Un voyant VERT intense indique la continuité de la ligne. Le voyant lumineux ne s'allumera pas si la résistance de la ligne dépasse 10 000 Ω.

Essai de la continuité un utilisant la tonalité (commutateur sur « TONE »):

(Attention: Ne branchez pas à un circuit AC ou DC sous tension dans ce mode)

1. Branchez les fils d'essay à la paire concennée.
2. Utilisez un combiné ou un casque à écouteurs à l'extrémité distante et mettez en contact les extrémites des fils avec les pince des fils d'essay.
3. La réception de la tonalité indique que la ligne est continue.

Essai avec le connecteur modulaire :

1. Tous les essais ci-dessus sont aussi réalisables avec le connecteur modulaire pour la ligne 1 uniquement : fils vert et rouge.

Essai avec la fiche coaxiale :

1. Pour vérifier un cable coaxial non raccordé, branchez le fil rouge au blindage extérieur et le fil noir à la broche centrale ou le fil rouge au blindage extérieur et le fil noir à la terre.
2. Pour vérifier un cable coaxial raccordé, branchez le fil rouge au chassin du connecteur et le fil noir à la broche centrale ou le fil rouge au chassin du connecteur et le fil noir à la terre.

- Remplacement de la pile :

1. La sonde amplificatrice ne nécessite pas de manutention à l'exception du remplacement de la pile.

Retirez les vis du compartment de la pile, remplacez la pile de 9 V et remontez le tout.

Précautions de sécurité :

Ne pas exposer l'appareil à l'eau ni à l'humidité.

NE PAS BRANCHER A UN CIRCUIT AC SOUS TENSION DEPASSANT 24 V DANS CE MODE.

Entretien :

Nettoyez uniquement le produit avec un chiffon sec.

N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Toutes alterations et/ou modifications du produit annuleront la garantie. Nous ne serons tenus responsables d'aucune responsabilité pour les dommages dus à une utilisation incorrecte du produit.

Avertissement :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document.

Élimination des déchets :

• Ce produit doit être jeté séparément des ordures menagères dans un point de collecte approprié. Ne jetez pas ce produit avec les ordures menagères ordinaires.
• Pour plus d'informations, contactez le distributeur ou l'autorité locale responsable de la gestion des déchets.
