ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GCM 305-216 D Professional BOSCH

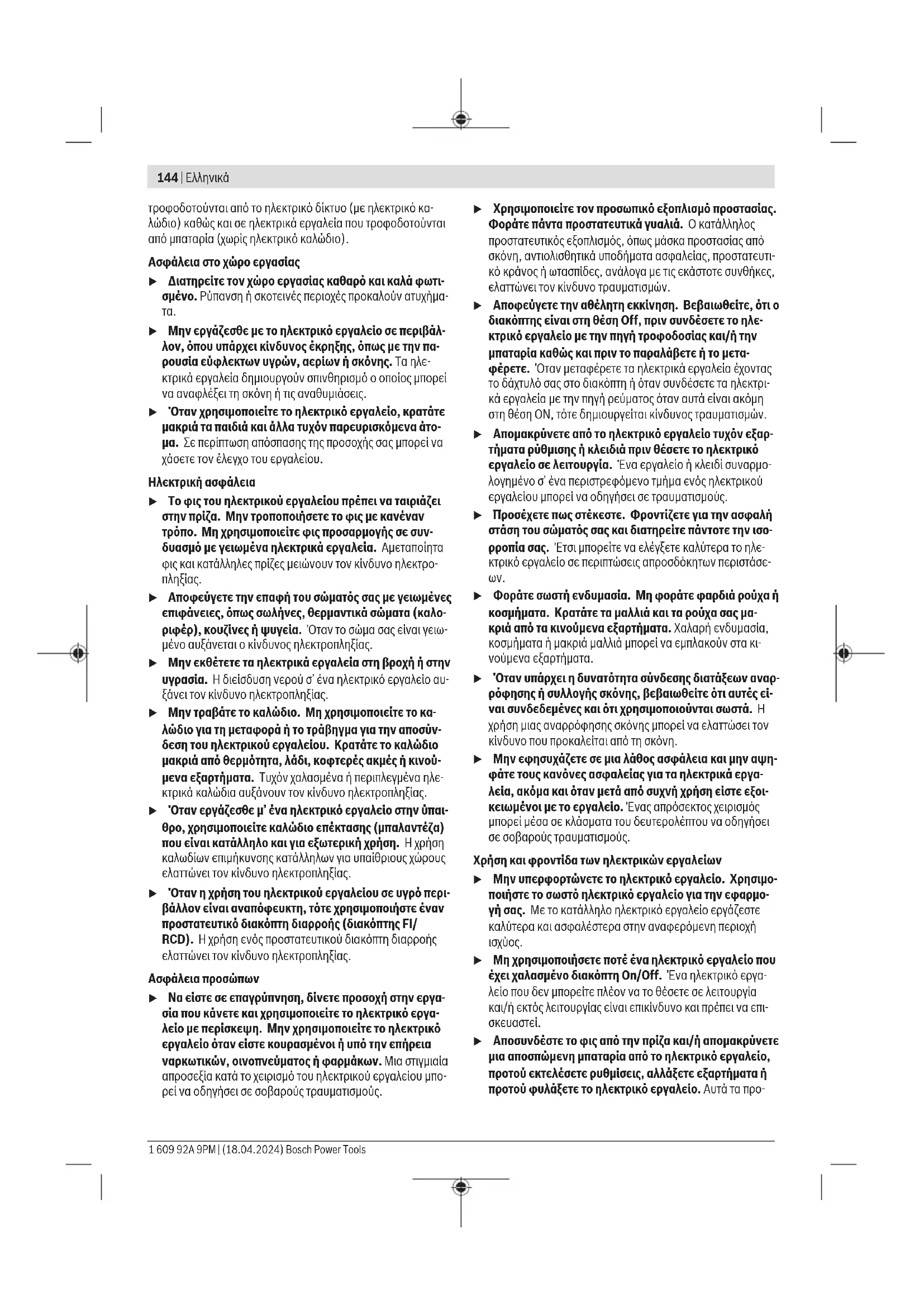

Υποδείξεις ασφαλείας Γενικές προειδοποιήσεις ασφάλειας για ηλεκτρικά εργαλεία

Διαβάστε όλες τις υποδείξεις ασφα- λείας, οδηγίες, εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συ- νοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την τήρηση των ακόλουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προει- δοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που Bosch Power Tools 1 609 92A 9PM | (18.04.2024)144 | Ελληνικά τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα- λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Ασφάλεια στο χώρο εργασίας u Διατηρείτε τον χώρο εργασίας καθαρό και καλά φωτι- σμένο. Ρύπανση ή σκοτεινές περιοχές προκαλούν ατυχήμα-

u Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ- λον, όπου υπάρχει κίνδυνος έκρηξης, όπως με την πα- ρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλε- κτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. u Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε μακριά τα παιδιά και άλλα τυχόν παρευρισκόμενα άτο- μα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου. Ηλεκτρική ασφάλεια u Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Μην τροποποιήσετε το φις με κανέναν τρόπο. Μη χρησιμοποιείτε φις προσαρμογής σε συν- δυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτρο-

u Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα (καλο- ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω- μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. u Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή στην υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυ- ξάνει τον κίνδυνο ηλεκτροπληξίας. u Μην τραβάτε το καλώδιο. Μη χρησιμοποιείτε το κα- λώδιο για τη μεταφορά ή το τράβηγμα για την αποσύν- δεση του ηλεκτρικού εργαλείου. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές ακμές ή κινού- μενα εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλε- κτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. u Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στην ύπαι- θρο, χρησιμοποιείτε καλώδιο επέκτασης (μπαλαντέζα) που είναι κατάλληλο και για εξωτερική χρήση. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. u Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι- βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτηςFI/ RCD). Ηχρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Ασφάλεια προσώπων u Να είστε σε επαγρύπνηση, δίνετε προσοχή στην εργα- σία που κάνετε και χρησιμοποιείτε το ηλεκτρικό εργα- λείο με περίσκεψη. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπο- ρεί να οδηγήσει σε σοβαρούς τραυματισμούς. u Χρησιμοποιείτε τον προσωπικό εξοπλισμό προστασίας. Φοράτε πάντα προστατευτικά γυαλιά. Ο κατάλληλος προστατευτικός εξοπλισμός, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτι- κό κράνος ή ωτασπίδες, ανάλογα με τις εκάστοτε συνθήκες, ελαττώνει τον κίνδυνο τραυματισμών. u Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε, ότι ο διακόπτης είναι στη θέση Off, πριν συνδέσετε το ηλε- κτρικό εργαλείο με την πηγή τροφοδοσίας και/ή την μπαταρία καθώς και πριν το παραλάβετε ή το μετα- φέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα ηλεκτρι- κά εργαλεία με την πηγή ρεύματος όταν αυτά είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. u Απομακρύνετε από το ηλεκτρικό εργαλείο τυχόν εξαρ- τήματα ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμο- λογημένο σ’ ένα περιστρεφόμενο τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς. u Προσέχετε πως στέκεστε. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισο- ρροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το ηλε- κτρικό εργαλείο σε περιπτώσεις απροσδόκητων περιστάσε-

u Φοράτε σωστή ενδυμασία. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μα- κριά από τα κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κι- νούμενα εξαρτήματα. u Όταν υπάρχει η δυνατότητα σύνδεσης διατάξεων αναρ- ρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές εί- ναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. u Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην αψη- φάτε τους κανόνες ασφαλείας για τα ηλεκτρικά εργα- λεία, ακόμα και όταν μετά από συχνή χρήση είστε εξοι- κειωμένοι με το εργαλείο. Ένας απρόσεκτος χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να οδηγήσει σε σοβαρούς τραυματισμούς. Χρήση και φροντίδα των ηλεκτρικών εργαλείων u Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμο- ποιήστε το σωστό ηλεκτρικό εργαλείο για την εφαρμο- γή σας. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή

u Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που έχει χαλασμένο διακόπτη On/Off. Ένα ηλεκτρικό εργα- λείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επι-

u Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία από το ηλεκτρικό εργαλείο, προτού εκτελέσετε ρυθμίσεις, αλλάξετε εξαρτήματα ή προτού φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προ- 1 609 92A 9PM | (18.04.2024) Bosch Power ToolsΕλληνικά | 145 ληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. u Φυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιού- νται μακριά από παιδιά και μην επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοι- κειωμένα με το ηλεκτρικό εργαλείο ή τις οδηγίες για τη λειτουργία του ηλεκτρικού εργαλείου. Τα ηλεκτρικά ερ- γαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα

u Συντηρείτε τα ηλεκτρικά εργαλεία και τα εξάρτημα. Ελέγχετε, αν τα κινούμενα εξαρτήματα είναι σωστά ευ- θυγραμμισμένα και προσαρμοσμένα ή μήπως έχουν σπάσει τυχόν εξαρτήματα ή οποιαδήποτε άλλη κατάστα- ση, η οποία επηρεάζει τη λειτουργία του ηλεκτρικού ερ- γαλείου. Σε περίπτωση βλάβης, επισκευάστε το ηλε- κτρικό εργαλείο πριν τη χρήση. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. u Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. u Χρησιμοποιείτε τα ηλεκτρικά εργαλεία τα εξαρτήματα κτλ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και τις εργασίες που πρέπει να εκτελεστούν. Η χρησιμοποίηση των ηλεκτρι- κών εργαλείων για εργασίες που δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις. u Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσο. Οι ολισθη- ρές λαβές και επιφάνειες λαβής δεν επιτρέπουν κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε τυχόν απρόβλεπτες καταστάσεις.

u Δώστε το ηλεκτρικό εργαλείο σας για συντήρηση από εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο γνή- σια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. Προειδοποιήσεις ασφάλειας για φαλτσοπρίονα u Τα φαλτσοπρίονα προορίζονται για κοπή ξύλου ή ομοει- δών προϊόντων ξύλου, δεν μπορεί να χρησιμοποιηθούν με λειαντικούς δίσκους κοπής για κόψιμο σιδηρούχων υλικών, όπως δοκοί, ράβδοι, καρφιά, κ.λπ. Η λειαντική σκόνη προκαλεί εμπλοκή στα κινούμενα μέρη, όπως ο κάτω προφυλακτήρας. Οι σπινθήρες από τη λειαντική κοπή θα κάψουν τον κάτω προφυλακτήρα, το ένθετο εγκοπής και άλλα πλαστικά μέρη. u Χρησιμοποιείτε σφιγκτήρες, για την υποστήριξη του επεξεργαζόμενου κομματιού, όποτε είναι δυνατόν. Εάν υποστηρίξετε το επεξεργαζόμενο κομμάτι με το χέρι, πρέπει να κρατάτε πάντοτε το χέρι σας το λιγότερο 100mm από κάθε πλευρά του πριονόδισκου. Μη χρησι- μοποιείτε αυτό το πριόνι, για να κόψετε κομμάτια που είναι πολύ μικρά, για να σφιχτούν με ασφάλεια ή να κρατηθούν με το χέρι. Εάν το χέρι σας είναι τοποθετημένο πολύ κοντά στον πριονόδισκο, υπάρχει αυξημένος κίνδυνος τραυματισμού από την επαφή με τον πριονόδισκο. u Το επεξεργαζόμενο κομμάτι πρέπει να είναι ακίνητο και σφιγμένο ή να συγκρατείται πάνω στον οδηγό και στο τραπέζι. Μη σπρώχνετε το επεξεργαζόμενο κομ- μάτι πάνω στον πριονόδισκο ή μην κόβετε «ελεύθερα» με οποιονδήποτε τρόπο. Τα ανεξέλεγκτα ή κινούμενα επεξεργαζόμενα κομμάτια θα μπορούσαν να πεταχτούν με υψηλή ταχύτητα, προκαλώντας τραυματισμό. u Σπρώξτε το πριόνι μέσα στο επεξεργαζόμενο κομμάτι. Μην τραβήξετε το πριόνι μέσα από το επεξεργαζόμενο κομμάτι. Για να κάνετε μια κοπή, σηκώστε την κεφαλή του πριονιού και τραβήξτε την έξω πάνω από το επεξερ- γαζόμενο κομμάτι χωρίς κοπή, ξεκινήστε τον κινητήρα, πιέστε την κεφαλή του πριονιού κάτω και σπρώξτε το πριόνι μέσα στο επεξεργαζόμενο κομμάτι. Η κοπή στη διαδρομή έλξης είναι πιθανόν να προκαλέσει την άνοδο του πριονόδισκου στο επάνω μέρος του επεξεργαζόμενου κομ- ματιού και να ρίξει βίαια το συγκρότημα του πριονόδισκου πάνω στο χειριστή. u Ποτέ μην απλώνετε το χέρι σας πάνω από την προβλε- πόμενη γραμμή κοπής είτε μπροστά είτε πίσω από τον πριονόδισκο. Η υποστήριξη του επεξεργαζόμενου κομμα- τιού «σταυρωτά» δηλ. κρατώντας το επεξεργαζόμενο κομ- μάτι στα δεξιά του πριονόδισκου με το αριστερό σας χέρι ή αντίστροφα είναι πολύ επικίνδυνο. u Μην απλώνετε τα χέρια σας πίσω από τον οδηγό πιο κο- ντά από 100mm από κάθε πλευρά του πριονόδισκου, για να αφαιρέσετε τα υπολείμματα ξύλου ή για οποιο- δήποτε άλλον λόγο, ενώ ο πριονόδισκος περιστρέφεται γρήγορα. Η απόσταση του γρήγορα περιστρεφόμενου πριονόδισκου από το χέρι σας μπορεί να μην είναι εμφανής και μπορεί να τραυματιστείτε σοβαρά. u Ελέγξτε το επεξεργαζόμενο κομμάτι σας πριν την κοπή. Εάν το επεξεργαζόμενο κομμάτι είναι κυρτωμένο ή στρεβλωμένο, σφίξτε το με την εξωτερική κυρτωμένη πλευρά να δείχνει προς τον οδηγό. Να βεβαιώνεστε πάντοτε, ότι δεν υπάρχει κενό μεταξύ του επεξεργα- ζόμενου κομματιού, του οδηγού και του τραπεζιού κατά μήκος της γραμμής κοπής. Τα κυρτά ή στρεβλωμένα επε- ξεργαζόμενα κομμάτια μπορεί να περιστραφούν ή να μετα- τοπιστούν και μπορεί να προκαλέσουν το μάγκωμα του γρή- γορα περιστρεφόμενου πριονόδισκου κατά την κοπή. Δεν πρέπει να υπάρχουν καρφιά ή ξένα αντικείμενα στο επεξερ- γαζόμενο κομμάτι. u Μη χρησιμοποιήσετε το πριόνι μέχρι να απομακρυν- θούν από το τραπέζι όλα τα εργαλεία, άχρηστα ξύλα, κ.λπ., εκτός από το επεξεργαζόμενο κομμάτι. Μικρά υπολείμματα ή χαλαρά κομμάτια ξύλου ή άλλα αντικείμενα, τα οποία έρχονται σε επαφή με τον περιστρεφόμενο πριο- νόδισκο μπορεί να πεταχτούν με υψηλή ταχύτητα. u Κόβετε ταυτόχρονα μόνο ένα επεξεργαζόμενο κομμάτι. Τα στοιβαγμένα πολλαπλά επεξεργαζόμενα κομμάτια δεν μπορούν να σφιχτούν ή να στηριχτούν επαρκώς και μπορεί να μαγκώσουν στον πριονόδισκο ή να μετατοπιστούν κατά τη διάρκεια της κοπής. u Πριν τη χρήση, βεβαιωθείτε, ότι το φαλτσοπρίονο είναι στερεωμένο ή τοποθετημένο σε μια επίπεδη, σταθερή επιφάνεια εργασίας. Μια επίπεδη και σταθερή επιφάνεια Bosch Power Tools 1 609 92A 9PM | (18.04.2024)146 | Ελληνικά εργασίας μειώνει τον κίνδυνο να καταστεί το φαλτσοπρίονο

u Προγραμματίστε την εργασία σας. Κάθε φορά που αλ- λάζετε τη ρύθμιση της γωνίας κλίσης ή φαλτσογωνιάς, βεβαιωθείτε, ότι ο ρυθμιζόμενος οδηγός είναι ρυθμι- σμένος σωστά για την υποστήριξη του επεξεργαζόμε- νου κομματιού και δεν παρεμποδίζει τον πριονόδισκο ή το σύστημα προστασίας. Χωρίς να ενεργοποιήσετε το ερ- γαλείο (θέση στο «ON») και χωρίς επεξεργαζόμενο κομμάτι στο τραπέζι, μετακινήστε τον πριονόδισκο σε μια πλήρως προσομοιωμένη κοπή, για να βεβαιωθείτε, ότι δε θα υπάρ- ξει παρεμπόδιση ή κίνδυνος κοπής του οδηγού. u Διαθέστε επαρκή υποστήριξη, όπως επεκτάσεις τραπε- ζιού, καβαλέτα, κ.λπ. για ένα επεξεργαζόμενο κομμάτι που είναι πιο πλατύ ή πιο μακρύ από την επιφάνεια του τραπεζιού. Τα επεξεργαζόμενα κομμάτια που είναι πιο μα- κριά ή πιο πλατιά από το τραπέζι του φαλτσοπρίονου μπορεί να ανατραπούν, αν δεν είναι στηριγμένα με ασφάλεια. Εάν το κομμένο κομμάτι ή το επεξεργαζόμενο κομμάτι ανατρα- πεί, μπορεί να σηκώσει τον κάτω προφυλακτήρα ή να πετα- χτεί πάνω στο γρήγορα περιστρεφόμενο πριονόδισκο. u Μη χρησιμοποιείτε άλλο άτομο ως αντικατάσταση μιας επέκτασης τραπεζιού ή ως πρόσθετη υποστήριξη. Η ασταθής στήριξη του επεξεργαζόμενου κομματιού μπορεί να προκαλέσει την εμπλοκή του πριονόδισκου ή τη μετακί- νηση του επεξεργαζόμενου κομματιού κατά τη διάρκεια της λειτουργίας της κοπής, τραβώντας εσάς και το βοηθό πάνω στο γρήγορα περιστρεφόμενο πριονόδισκο. u Το κομμένο κομμάτι δεν πρέπει να μαγκωθεί ή να πιε- στεί με οποιοδήποτε τρόπο πάνω στον γρήγορα περι- στρεφόμενο πριονόδισκο. Εάν περιορίζεται, π.χ. χρησι- μοποιώντας αναστολείς μήκους, το κομμένο κομμάτι μπο- ρεί να σφηνώσει πάνω στον πριονόδισκο και να τιναχτεί με

u Χρησιμοποιείτε πάντοτε έναν σφιγκτήρα ή ένα προσάρ- τημα, σχεδιασμένο για τη σωστή υποστήριξη στρογγυ- λού υλικού, όπως ράβδοι ή σωλήνες. Οι ράβδοι έχουν την τάση να κυλήσουν ενώ κόβονται, με αποτέλεσμα ο πριονόδισκος να μπορεί να «αρπάξει» και να τραβήξει το επεξεργαζόμενο κομμάτι μαζί με το χέρι σας πάνω στον πριονόδισκο. u Αφήστε τον πριονόδισκο να φθάσει στην πλήρη ταχύ- τητα πριν την επαφή με το επεξεργαζόμενο κομμάτι. Αυτό θα μειώσει τον κίνδυνο, να πεταχτεί το επεξεργαζόμε- νο κομμάτι. u Εάν το επεξεργαζόμενο κομμάτι ή ο πριονόδισκος μπλοκάρει, απενεργοποιήστε το φαλτσοπρίονο. Περι- μένετε να σταματήσουν όλα τα κινούμενα μέρη και τρα- βήξτε το φις από την πρίζα του ρεύματος και/ή αφαι- ρέστε την μπαταρία. Μετά φροντίστε να ελευθερώσετε το μπλοκαρισμένο υλικό. Εάν συνεχίσετε το πριόνισμα με ένα μπλοκαρισμένο επεξεργαζόμενο κομμάτι, μπορεί να προκύψει απώλεια του ελέγχου ή ζημιά στο φαλτσοπρίονο. u Μετά την ολοκλήρωση της κοπής, αφήστε το διακόπτη ελεύθερο, κρατήστε την κεφαλή του πριονιού κάτω και περιμένετε να σταματήσει ο πριονόδισκος, προτού αφαιρέσετε το κομμένο κομμάτι. Όταν φθάνετε με το χέρι σας κοντά στον επιβραδυνόμενο πριονόδισκο είναι επι-

u Κρατάτε τη λαβή σταθερά, όταν κάνετε μια ελλιπή κοπή ή όταν αφήνετε ελεύθερο τον διακόπτη, προτού η κε- φαλή του πριονιού να βρίσκεται εντελώς στην κάτω θέση. Η δράση πέδησης του πριονιού μπορεί να προκα- λέσει ένα ξαφνικό τράβηγμα της κεφαλής του πριονιού προς τα κάτω, με αποτέλεσμα κίνδυνο τραυματισμού. u Μην αφήσετε τη χειρολαβή ελεύθερη, όταν η πριονο- κεφαλή έχει φθάσει στην κάτω θέση. Οδηγείτε την πριονοκεφαλή πάντοτε με το χέρι πίσω στην επάνω θέση. Όταν η πριονοκεφαλή κινείται χωρίς έλεγχο, αυτό μπορεί να οδηγήσει σε κίνδυνο τραυματισμού. u Διατηρείτε τη θέση εργασίας σας καθαρή. Τα μείγματα υλικών είναι ιδιαίτερα επικίνδυνα. Η σκόνη ελαφρών μετάλ- λων μπορεί να αναφλεγεί ή να εκραγεί. u Μη χρησιμοποιείτε μη κοφτερούς, ραγισμένους ή/και στρεβλωμένους πριονόδισκους. Μη κοφτεροί πριο- νόδισκοι ή πριονόδισκοι με λάθος κατευθυνόμενη οδόντωση αυξάνουν την τριβή εξαιτίας της πολύ στενής σχισμής πριονίσματος, προκαλούν σφήνωμα του πριο- νόδισκου και κλότσημα. u Μη χρησιμοποιείτε πριονόδισκους από ταχυχάλυβα υψηλής κραμάτωσης (χάλυβα HSS). Τέτοιοι πριονόδι- σκοι μπορεί να σπάσουν εύκολα. u Χρησιμοποιείτε πάντοτε πριονόδισκους με σωστό μέγε- θος και σχήμα (ρομβοειδές σε αντίθεση με το κυκλικό) οπών του άξονα υποδοχής. Οι πριονόδισκοι που δεν ται- ριάζουν με τα υλικά στερέωσης του πριονιού θα περι- στρέφονται έκκεντρα, προκαλώντας την απώλεια του ελέγ-

u Μην αφαιρείτε ποτέ αποκόμματα, απόβλητα ξύλου ή παρόμοια από την περιοχή κοπής, όταν το ηλεκτρικό εργαλείο βρίσκεται σε λειτουργία. Οδηγείτε πρώτα τον βραχίονα του εργαλείου στη θέση ηρεμίας και ακολούθως απενεργοποιείτε το ηλεκτρικό εργαλείο. u Μην πιάσετε τον πριονόδισκο μετά την εργασία, προ- τού να κρυώσει. Κατά τη διάρκεια της εργασίας ο πριο- νόδισκος ζεσταίνεται υπερβολικά. u Το ηλεκτρικό εργαλείο παραδίδεται με μια προειδοποι- ητική πινακίδα λέιζερ (βλέπε πίνακα "Σύμβολα και η σημασία τους"). u Εάν το κείμενο της προειδοποιητικής πινακίδας λέιζερ δεν είναι στη γλώσσα της χώρας σας, τότε πριν τη θέση για πρώτη φορά σε λειτουργία κολλήστε πάνω το συ- μπαραδιδόμενο αυτοκόλλητο στη γλώσσα της χώρας

u Μην καταστρέψετε ποτέ τις προειδοποιητικές πινακί- δες που βρίσκονται στο ηλεκτρικό εργαλείο. Μην κατευθύνετε την ακτίνα λέιζερ πάνω σε πρόσωπα ή ζώα και μην κοιτάξετε οι ίδιοι κα- τευθείαν στην άμεση ή ανακλώμενη ακτίνα λέιζερ. Έτσι μπορεί να τυφλώσετε άτομα, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια

1 609 92A 9PM | (18.04.2024) Bosch Power ToolsΕλληνικά | 147 u Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητά και να απομα- κρύνετε το κεφάλι σας αμέσως από την ακτίνα. u Μην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ. Τις δυνατότητες ρύθμισης που περιγράφονται σε αυτές τις οδη- γίες λειτουργίας μπορείτε να τις χρησιμοποιήσετε χωρίς κίν-

u Μην αφήσετε παιδιά χωρίς επιτήρηση να χρησιμοποιή- σουν το ηλεκτρικό εργαλείο. Θα μπορούσαν ακούσια να τυφλώσουν άλλα άτομα ή να τυφλωθούν τα ίδια

Τα σύμβολα που ακολουθούν μπορεί να έχουν σημασία για το χειρισμό του ηλεκτρικού εργαλείου σας. Παρακαλούμε αποτυ- πώστε στη μνήμη σας τα σύμβολα και τη σημασία τους. Η σω- στή ερμηνεία των συμβόλων συμβάλλει στον καλύτερο και ασφαλέστερο χειρισμό του ηλεκτρικού σας εργαλείου. Σύμβολα και η σημασία τους Ακτίνα λέιζερ Μην κοιτάτε στην ακτίνα Καταναλωτικό προϊόν λέιζερ κατηγορί- ας2 EN 50689:2021 Μη βάζετε τα χέρια σας στην περιοχή πριονίσματος, όταν το ηλεκτρικό εργα- λείο βρίσκεται σε λειτουργία. Κίνδυνος τραυματισμού σε περίπτωση επαφής με τον πριονόδισκο. Φοράτε προσωπίδα προστασίας από τη

Φοράτε προστατευτικά γυαλιά. Φοράτε ωτασπίδες. Η επίδραση του θο- ρύβου μπορεί να οδηγήσει σε απώλεια της

Επικίνδυνος τομέας! Κρατάτε τα χέρια σας, τα δάχτυλά σας ή/και τους βραχίο- νές σας όσο το δυνατό πιο μακριά από αυτόν τον τομέα. Για να μεταφέρετε το ηλεκτρικό εργαλείο να το πιάνετε πάντοτε από τις αντίστοιχα σημαδεμένες θέσεις (κοιλότητες πιασίμα- τος) ή από τη λαβή μεταφοράς. Σύμβολα και η σημασία τους Κατά το πριόνισμα κάθετων φαλτσογωνιών πρέπει οι ρυθμιζόμενες ράγες οδήγησης να τραβηχτούν προς τα έξω ή να αφαιρε- θούν εντελώς. D d Προσέχετε στις διαστάσεις του πριονόδι- σκου (διάμετρος πριονόδισκου D, διάμε- τρος οπής d). Η διάμετρος της οπής d πρέπει να ταιριάζει χωρίς ανοχή (κενό) στον άξονα εργαλείου. Σε περίπτωση που η χρήση συστολών είναι απαραίτητη, προ- σέξτε, ώστε οι διαστάσεις της συστολής να ταιριάζουν με το πάχος του βασικού στε- λέχους και με τη διάμετρο της οπής του πριονόδισκου καθώς και με τη διάμετρο του άξονα του εργαλείου. Χρησιμοποιείτε κατά το δυνατόν τις συμπαραδιδόμενες μαζί με τον πριονόδισκο συστολές. Η διάμετρος του πριονόδισκου D πρέπει να αντιστοιχεί στην ένδειξη πάνω στο σύμ-

Βλέπε επίσης «Διαστάσεις για κατάλληλους πριονόδισκους» αρο κεφάλαιο «Τεχνικά

Περιγραφή προϊόντος και ισχύος Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκα- λέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδη- γιών λειτουργίας. Χρήση σύμφωνα με τον προορισμό Το ηλεκτρικό εργαλείο προορίζεται σαν σταθερό εργαλείο για την εκτέλεση κατά μήκος και εγκάρσιων κοπών σε ξύλο. Επι- πλέον είναι δυνατές οριζόντιες φαλτσογωνιές από –48° έως +48° καθώς και κάθετες φαλτσογωνιές από47° (αριστερή πλευρά) έως47° (δεξιά πλευρά). Η ισχύς του ηλεκτρικού εργαλείου επιτρέπει την κοπή σκληρών και μαλακών ξύλων καθώς και μοριοσανίδων και ινοσανίδων. Όταν χρησιμοποιήσετε κατάλληλους πριονόδισκους μπορείτε να κόψετε διατομές αλουμινίου και πλαστικά υλικά. Αυτό το προϊόν είναι ένα καταναλωτικό προϊόν λέιζερ σύμφω- να με το πρότυπο EN50689. Απεικονιζόμενα στοιχεία Η αρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών. (1) Βίδα σταθεροποίησης της διάταξης έλξης (2) Διάταξη έλξης (3) Λαβή μεταφοράς (4) Προφυλακτήρας Bosch Power Tools 1 609 92A 9PM | (18.04.2024)148 | Ελληνικά (5) Διακόπτης On/Off για το φως εργασίας (6) Διακόπτης On/Off για λέιζερ (μαρκάρισμα της γραμ-

(7) Κλείδωμα ενεργοποίησης του διακόπτη On/Off (8) Διακόπτης On/Off (9)

(10) Προστατευτικό κάλυμμα λέιζερ (11) Έξοδος ακτίνας λέιζερ (12) Παλινδρομικός προφυλακτήρας (13) Ράουλο ολίσθησης (14) Τραπέζι πριονίσματος (15) Οπές για συναρμολόγηση (16) Ένθετη πλάκα (17) Σφιγκτήρας ασφάλισης (18) Λαβή ακινητοποίησης για οποιαδήποτε φαλτσογω- νιά (οριζόντια) (19) Μοχλός για προρρύθμιση φαλτσογωνιάς (οριζόντια) (20) Προστασία ανατροπής (21) Προειδοποιητική πινακίδα λέιζερ (22) Εγκοπές για στάνταρ φαλτσογωνιές (οριζόντια) (23) Κλίμακα για φαλτσογωνιά (οριζόντια) (24) Βίδα σύσφιγξης της επέκτασης του τραπεζιού πριο-

(25) Επέκταση του τραπεζιού πριονίσματος (26) Βάση εναπόθεσης επεξεργαζόμενου κομματιού (ευ- έλικτα τοποθετούμενη) (27) Σταθερή ράγα οδήγησης (28) Ρυθμιζόμενη ράγα οδήγησης (29) Κλίμακα για φαλτσογωνιά (κάθετα) (30) Δείκτης γωνίας για φαλτσογωνιά (κάθετα) (31) Αποτροπέας γρεζιών (32)

(33) Κλείδωμα του άξονα (34) Ασφάλεια μεταφοράς (35) Βραχίονας προστασίας από ανατροπή (36) Οδηγός μήκους (37) Σάκος σκόνης (38) Βίδα ρύθμισης του οδηγού βάθους (39) Οδηγός βάθους (40) Ράβδος με σπείρωμα (41)

(42) Οπές για σφιγκτήρα (43) Κλειδί εσωτερικού εξαγώνου/κατσαβίδι για βίδες απλής εγκοπής (44) Βίδα ασφάλισης της ρυθμιζόμενης ράγας οδήγησης (45) Τροχίσκος σύσφιγξης για φαλτσογωνιά (κάθετα) (46) Μοχλός ασφάλισης για φαλτσογωνιά (κάθετα) (47) Υποδοχή για τη βάση εναπόθεσης του επεξεργα- ζόμενου κομματιού (στο ηλεκτρικό εργαλείο) (48) Υποδοχή για τη δεύτερη βάση εναπόθεσης του επε- ξεργαζόμενου κομματιού (στο επεξεργαζόμενο κομ-

(49) Κοχλιοτομημένο μπουλόνι (50) Προσαρμογέας αναρρόφησης (51) Βίδα κεφαλής εσωτερικού εξαγώνου για τη στερέω- ση του πριονόδισκου (52) Φλάντζα σύσφιγξης (53) Εσωτερική φλάντζα σύσφιγξης (54) Βίδες στερέωσης για την ένθετη πλάκα (55) Βίδα για το προστατευτικό κάλυμμα λέιζερ (56) Βίδα στερέωσης για το περίβλημα του λέιζερ (57) Περίβλημα του λέιζερ (58) Δείκτης γωνίας για φαλτσογωνιά (οριζόντια) (59) Βίδα για δείκτη γωνίας (οριζόντια) (60) Βίδα για δείκτη γωνίας (κάθετα) (61) Εσοχές λαβής Τεχνικά χαρακτηριστικά Φαλτσοπρίονο Radial GCM 305-216 D GCM 305-216 D Κωδικός αριθμός 3601M490.. 3601M490B. Ονομαστική ισχύς W 1.200 1.200 Αριθμός στροφών χωρίς φορτίο min

Soft Start ● ● Τύπος λέιζερ nm 650 650 mW <1 <1 Κατηγορία λέιζερ 2 2

kg 16,8 16,8 Κατηγορία προστασίας /II /II Διαστάσεις για κατάλληλους πριονόδισκους Διάμετρος πριονόδισκου D mm 216 216 1 609 92A 9PM | (18.04.2024) Bosch Power ToolsΕλληνικά | 149 Φαλτσοπρίονο Radial GCM 305-216 D GCM 305-216 D Πάχος βασικού στελέχους mm 1,2−1,8 1,2−1,8 Διάμετρος οπής d mm 30 25,4 A) Βάρος χωρίς καλώδιο σύνδεσης στο δίκτυο και χωρίς φις Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 220V. Σε περίπτωση που υπάρχουν αποκλίνουσες τάσεις και στις ειδικές για κάθε χώρα εκδόσεις αυτά τα στοιχεία μπορεί να διαφέρουν. Επιτρεπόμενες διαστάσεις επεξεργαζόμενου κομματιού (μέγιστες/ελάχιστες): (βλέπε «Επιτρεπτές διαστάσεις του επεξεργαζόμενου καμματιού», Σελί- δα154) Οι τιμές μπορεί να διαφέρουν ανάλογα με το προϊόν και υπόκεινται σε συνθήκες εφαρμογής καθώς και περιβάλλοντος. Περισσότερες πληροφορίες κάτω από www.bosch-professional.com/wac. Πληροφορία για το θόρυβο Τιμές εκπομπής θορύβου υπολογισμένες κατάENIEC62841-3-9. Η σταθμισμένηΑ ηχητική στάθμη του ηλεκτρικού εργαλείου ανέρχεται τυπικά στις ακόλουθες τιμές: Στάθμη ηχητικής πίεσης95dB(A), στάθμη ηχητικής ισχύος109dB(A). Ανα- σφάλεια K=3dB. Φοράτε προστασία ακοής! Η τιμή εκπομπής θορύβου που αναφέρεται σ’ αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιη- μένη και μπορεί να χρησιμοποιηθεί στη σύγκριση διαφόρων ηλεκτρικών εργαλείων. Είναι επίσης κατάλληλη για έναν προ- σωρινό υπολογισμό της εκπομπής θορύβου. Η αναφερόμενη τιμή εκπομπής θορύβου αντιπροσωπεύει τις βασικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση, όμως, που το ηλεκτρικό εργαλείο θα χρησιμοποιηθεί διαφορε- τικά, με μη προτεινόμενα εργαλεία ή χωρίς επαρκή συντήρη- ση, τότε η τιμή εκπομπής θορύβου μπορεί να είναι και αυτή διαφορετική. Αυτό μπορεί να αυξήσει σημαντικά την εκπομπή θορύβου κατά τη συνολική διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεστε. Για την ακριβή εκτίμηση των εκπομπών θορύβου θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το εργαλείο βρίσκεται εκτός λειτουργίας ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει σημαντικά τις εκπομπές θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας. Συναρμολόγηση u Να αποφεύγετε την αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. Κατά τη συναρμολόγηση καθώς και κατά την εκτέλεση οποιωνδήποτε εργασιών στο ίδιο το ηλε- κτρικό εργαλείο το φις δεν πρέπει να είναι συνδεδε- μένο με το ηλεκτρικό δίκτυο. Περιεχόμενο συσκευασίας Προσέξτε γι’ αυτό την παράσταση των υλικών πα- ράδοσης στην αρχή των οδηγιών λειτουργίας. Πριν τη θέση σε λειτουργία για πρώτη φορά του ηλεκτρικού εργαλείου ελέγξτε, εάν παραδόθηκαν όλα τα πιο κάτω αναφε- ρόμενα εξαρτήματα: – Σταθερό φαλτσοπρίονο Radial με συναρμολογημένο πριο-

– Τροχίσκος σύσφιγξης(45) – Ρυθμιζόμενη ράγα οδήγησης(28) – Σφιγκτήρας(41) – Κλειδί εσωτερικού εξαγώνου/Κατσαβίδι για βίδες απλής εγκοπής(43) – Σάκος σκόνης(37) – Βάσεις εναπόθεσης του επεξεργαζόμενου κομματιού(26) (2 τεμάχια) Υπόδειξη: Ελέγξτε το ηλεκτρικό εργαλείο για τυχόν βλάβες ή

Πριν συνεχίσετε να χρησιμοποιείτε το ηλεκτρικό εργαλείο πρέπει να ελέγξετε προσεκτικά, αν οι διατάξεις προστασίας και τυχόν εξαρτήματα με μικρές ζημιές λειτουργούν άψογα και σύμφωνα με τον προορισμό τους. Βεβαιωθείτε ότι τα κινητά εξαρτήματα λειτουργούν άριστα και δε σφηνώνουν καθώς και ότι δεν υπάρχουν χαλασμένα εξαρτήματα. Όλα τα εξαρτήματα πρέπει να είναι σωστά συναρμολογημένα και να εκπληρώνουν όλες τις προϋποθέσεις που είναι απαραίτητες για την εξασφάλι- ση μιας άψογης λειτουργίας. Χαλασμένες προστατευτικές διατάξεις και χαλασμένα εξαρτή- ματα πρέπει να προσκομίζονται σε ένα αναγνωρισμένο ειδικό συνεργείο για επισκευή ή αντικατάσταση. Συναρμολόγηση των επί μέρους τμημάτων – Βγάλτε όλα τα εξαρτήματα από τη συσκευασία τους. – Αφαιρέστε προσεκτικά όλα τα υλικά συσκευασίας από το ηλεκτρικό εργαλείο και τα εξαρτήματα που το συνοδεύουν. – Προσέξτε, ότι το ηλεκτρικό εργαλείο κατά την παράδοσή του βρίσκεται στη θέση μεταφοράς. Έτσι διευκολύνεστε στη συναρμολόγηση των συμπαραδιδόμενων στοιχείων του μηχανήματος. Συναρμολόγηση των βάσεων εναπόθεσης του επεξεργαζόμενου κομματιού (βλέπεεικόναA1) Οι βάσεις εναπόθεσης του επεξεργαζόμενου κομματιού(26) μπορούν να τοποθετηθούν αριστερά, δεξιά ή μπροστά στο ηλεκτρικό εργαλείο. Το ευέλικτο σύστημα τοποθέτησης σας δί- νει τη δυνατότητα ενός μεγάλου αριθμού παραλλαγών επέκτα- σης ή διεύρυνσης (βλέπεεικόναG). – Τοποθετήστε ανάλογα με τις ανάγκες τη βάση εναπόθεσης του επεξεργαζόμενου κομματιού(26) στις υποδοχές(47) στο ηλεκτρικό εργαλείο ή στις υποδοχές(48) της δεύτερης βάσης εναπόθεσης του επεξεργαζόμενου κομματιού. u Μη μεταφέρετε το ηλεκτρικό εργαλείο ποτέ από τις βάσεις εναπόθεσης του επεξεργαζόμενου κομματιού. Bosch Power Tools 1 609 92A 9PM | (18.04.2024)150 | Ελληνικά Χρησιμοποιείτε κατά τη μεταφορά του ηλεκτρικού ερ- γαλείου μόνο τη διάταξη μεταφοράς. Συναρμολόγηση του τροχίσκου σύσφιγξης (βλέπεεικόναA2) Ο τροχίσκος σύσφιγξης(45) σταθεροποιεί τη ρυθμισμένη κάθετη φαλτσογωνιά και είναι απαραίτητος για μια ασφαλή λει-

– Ξεβιδώστε το εξαγωνικό παξιμάδι από το κοχλιοτομημένο μπουλόνι(49). – Βιδώστε τον τροχίσκος σύσφιγξης(45) προς τη φορά των δεικτών του ρολογιού στο κοχλιοτομημένο μπουλόνι(49) και σφίξτε τον. Συναρμολόγηση της ρυθμιζόμενης ράγας οδήγησης (βλέπεεικόναA3) Η ρυθμιζόμενη ράγα οδήγησης(28) πρέπει να συναρμολογη- θεί πριν από το πριόνισμα. – Σπρώξτε τη ράγα οδήγησης(28) δεξιά από τον πριονόδι- σκο στο αντίστοιχο αυλάκι και σφίξτε τη βίδα ασφάλισης(44) σταθερά. Το επίπεδο μέρος της ράγας οδήγησης πρέπει εδώ να δεί- χνει προς τα μέσα προς τον πριονόδισκο. Σταθερή ή μεταβλητή συναρμολόγηση u Για να μπορέσετε να χειριστείτε το ηλεκτρικό εργαλείο ασφαλώς πρέπει, πριν το χρησιμοποιήσετε, να το συ- ναρμολογήσετε επάνω σε μια επίπεδη και σταθερή επι- φάνεια (π.χ. τραπέζι εργασίας). Συναρμολόγηση επάνω σε μια επιφάνεια εργασίας (βλέπε εικόνα B1−B2) – Στερεώστε το ηλεκτρικό εργαλείο με μια κατάλληλη κοχλιο- σύνδεση επάνω στην επιφάνεια εργασίας. Σε αυτό χρησι- μεύουν οι τρύπες (15).

– Στερεώστε το ηλεκτρικό εργαλείο επάνω στην επιφάνεια εργασίας σφίγγοντας τα πόδια του με νταβίδια από το κοινό

Συναρμολόγηση πάνω σε τραπέζι εργασίας Bosch Τα GTA τραπέζια εργασίας της Bosch προσφέρουν στο ηλε- κτρικό εργαλείο γερό κράτημα επάνω σε οποιαδήποτε επι- φάνεια χάρη στα ρυθμιζόμενα πόδια τους. Τα στηρίγματα των επεξεργαζόμενων κομματιών των τραπεζιών εργασίας συμβάλ- λουν στην υποστήριξη μακριών επεξεργαζόμενων κομματιών. u Διαβάστε όλες τις προειδοποιητικές υποδείξεις και οδηγίες που συνοδεύουν το τραπέζι εργασίας. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων και των οδηγιών μπορεί να έχουν σαν συνέπεια ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. u Στήστε σωστά το τραπέζι εργασίας πριν συναρμολογή- σετε το ηλεκτρικό εργαλείο. Το σωστό στήσιμο του τρα- πεζιού εργασίας εξουδετερώνει τον κίνδυνο κατάρρευσης του τραπεζιού. – Το ηλεκτρικό εργαλείο πρέπει να συναρμολογείται επάνω στο τραπέζι εργασίας, όταν αυτό βρίσκεται στη θέση μετα-

Ευέλικτη τοποθέτηση (δε συνίσταται!) (βλέπε εικόνα B3) Εάν σε εξαιρετικές περιπτώσεις δεν είναι δυνατό, να συναρμο- λογηθεί το ηλεκτρικό εργαλείο πάνω σε μια επίπεδη και σταθε- ρή επιφάνεια εργασίας, μπορείτε βοηθητικά να το τοποθετή- σετε με προστασία ανατροπής. u Χωρίς την προστασία ανατροπής δε στηρίζεται το ηλε- κτρικό εργαλείο με ασφάλεια και μπορεί, ιδιαίτερα κα- τά το πριόνισμα, με τις μέγιστες οριζόντιες και/ή κάθε- τες φαλτσογωνιές να ανατραπεί. – Βιδώστε ή ξεβιδώστε την προστασία ανατροπής (20) τόσο, μέχρι να στέκεται το ηλεκτρικό εργαλείο οριζόντια πάνω στην επιφάνεια εργασίας. Αναρρόφηση σκόνης/ροκανιδιών Η σκόνη από ορισμένα υλικά. π. χ. από μολυβδούχες μπογιές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η ει- σπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν πα- ρευρισκομένων ατόμων. Ορισμένα είδη σκόνης, π. χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται καρκινογόνα, ιδιαίτερα σε συνδυασμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε ειδικά εκπαιδευμένα άτομα. – Να χρησιμοποιείτε κατά το δυνατό για το εκάστοτε υλικό την κατάλληλη αναρρόφηση. – Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. – Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2. Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφορα υπό κατεργασία υλικά. u Αποφεύγετε τη δημιουργία συσσώρευσης σκόνης στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα. Η αναρρόφηση σκόνης και πριονιδιών μπορεί να μπλοκαριστεί από τη σκόνη, τα πριονίδια ή από θραύσματα του επεξεργα- ζόμενου κομματιού. – Απενεργοποιήστε το ηλεκτρικό εργαλείο και βγάλτε το φις από την πρίζα. – Περιμένετε να σταματήσει εντελώς να κινείται η πριονόλα-

– Εξακριβώστε και αποκαταστήστε την αιτία του μπλοκαρί-

Αυτοαναρρόφηση (βλέπεεικόναC) Για την απλή συλλογή των πριονιδιών χρησιμοποιείτε τον συ- μπαραδιδόμενο σάκο σκόνης(37). – Θέστε τη λαβή μεταφοράς(3) κάθετη. – Τοποθετήστε και γυρίστε τον σάκο σκόνης(37) στον προ- σαρμογέα αναρρόφησης(50) έτσι, ώστε η ακίδα του σάκου σκόνης να ασφαλίσει στην εγκοπή του προσαρμογέα αναρρόφηση. Κατά τη διάρκεια του πριονίσματος ο σάκος σκόνης δεν επι- τρέπεται να έρθει σε επαφή με κινούμενα εξαρτήματα. Αδειάζετε έγκαιρα τον σάκο σκόνης. 1 609 92A 9PM | (18.04.2024) Bosch Power ToolsΕλληνικά | 151 u Μετά από κάθε χρήση να ελέγχετε και να καθαρίζετε τον σάκο σκόνης. u Αφαιρείτε τον σάκο σκόνης όταν πρόκειται να κόψετε αλουμίνιο. Έτσι αποφεύγεται ο κίνδυνος πυρκαγιάς. Εξωτερική αναρρόφηση Για την αναρρόφηση μπορείτε να συνδέσετε στον προσαρμο- γέα αναρρόφησης (50) επίσης έναν εύκαμπτο σωλήνα αναρ- ρόφησης της σκόνης (Ø 35 mm). – Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης της σκόνης με τον προσαρμογέα αναρρόφησης (50). Ο απορροφητήρας σκόνης πρέπει να είναι κατάλληλος για το εκάστοτε επεξεργαζόμενο κομμάτι. Για την αναρρόφηση ιδιαίτερα ανθυγιεινής, καρκινογόνου ή ξηρής σκόνης πρέπει να χρησιμοποιείτε ειδικούς απορροφητή- ρες σκόνης. Αλλαγή του πριονόδισκου (βλέπε εικόνα D1−D4) u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. u Κατά τη συναρμολόγηση του πριονόδισκου φοράτε προστατευτικά γάντια. Κίνδυνος τραυματισμού σε περί- πτωση επαφής με τον πριονόδισκο. Χρησιμοποιείτε μόνο πριονόδισκους, των οποίων η μέγιστη επιτρεπόμενη ταχύτητα είναι υψηλότερη από τον αριθμό στρο- φών χωρίς φορτίο του ηλεκτρικού σας εργαλείου. Χρησιμοποιείτε μόνο πριονόδισκους με τα τεχνικά χαρακτηρι- στικά που αναφέρονται σε αυτές τις οδηγίες χειρισμού και οι οποίοι έχουν ελεγχθεί σύμφωνα με το πρότυπο EN847‑1 και φέρουν τα αντίστοιχα χαρακτηριστικά. Χρησιμοποιείτε μόνο πριονόδισκους που προτείνονται από τον κατασκευαστή αυτού του ηλεκτρικού εργαλείου και είναι κα- τάλληλοι για το υλικό που θέλετε να επεξεργαστείτε. Αυτό εμποδίζει την υπερθέρμανση των δοντιών του πριονόδισκου κατά το πριόνισμα. Αποσυναρμολόγηση του πριονόδισκου – Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας. – Στρέψτε τον παλινδρομικό προφυλακτήρα(12) προς τα πί- σω και κρατήστε τον παλινδρομικό προφυλακτήρα σ’ αυτή

– Γυρίστε τη βίδα κεφαλής εσωτερικού εξαγώνου(51) με το κλειδί εσωτερικού εξαγώνου(6mm) (43) και πιέστε ταυ- τόχρονα το κλείδωμα του άξονα(33), μέχρι να ασφαλίσει. – Κρατήστε πατημένο το κλείδωμα του άξονα(33) και ξεβι- δώστε τη βίδα κεφαλής εσωτερικού εξαγώνου(51) προς τη φορά των δεικτών του ρολογιού (αριστερόστροφο σπείρω-

– Αφαιρέστε τη φλάντζα σύσφιγξης(52). – Αφαιρέστε τον πριονόδισκο(32). – Οδηγήστε τώρα τον παλινδρομικό προφυλακτήρα πάλι σιγά- σιγά προς τα κάτω. Συναρμολόγηση του πριονόδισκου u Δώστε προσοχή κατά τη συναρμολόγηση, η φορά κοπής των δοντιών (φορά του βέλους επάνω στον πριονόδι- σκο) να ταυτίζεται με τη φορά του βέλους επάνω στον προφυλακτήρα! Αν χρειαστεί, καθαρίστε πριν τη συναρμολόγηση όλα τα προς συναρμολόγηση εξαρτήματα. – Στρέψτε τον παλινδρομικό προφυλακτήρα(12) προς τα πί- σω και κρατήστε τον παλινδρομικό προφυλακτήρα σ’ αυτή

– Τοποθετήστε τον νέο πριονόδισκο πάνω στην εσωτερική φλάντζα σύσφιγξης(53). – Τοποθετήστε τη φλάντζα σύσφιγξης(52) και τη βίδα κεφα- λής εσωτερικού εξαγώνου(51). Πατήστε το κλείδωμα του άξονα(33), μέχρι να ασφαλίσει και σφίξτε τη βίδα κεφαλής εσωτερικού εξαγώνου αντίθετα στη φορά των δεικτών του

– Οδηγήστε τώρα τον παλινδρομικό προφυλακτήρα πάλι σιγά- σιγά προς τα κάτω.

u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. Ασφάλεια μεταφοράς (βλέπεεικόναE) Η ασφάλεια μεταφοράς (34) σας επιτρέπει την άνετη μεταφο- ρά του ηλεκτρικού εργαλείου στους διάφορους χώρους χρή-

Απασφάλιση του ηλεκτρικού εργαλείου (θέση εργασίας) – Πατήστε τον βραχίονα του εργαλείου στη χειρολαβή (9) λί- γο προς τα κάτω, για να χαλαρώσετε την ασφάλεια μεταφο- ράς (34). – Τραβήξτε την ασφάλεια μεταφοράς (34) εντελώς προς τα

– Οδηγήστε τον βραχίονα του εργαλείου σιγά-σιγά προς τα

Εξασφάλιση του ηλεκτρικού εργαλείου (θέση μεταφοράς) – Λύστε τη βίδα σύσφιγξης(1), σε περίπτωση που αυτή σφίγ- γει τη διάταξη έλξης(2). Τραβήξτε τον βραχίονα του εργα- λείου εντελώς προς τα εμπρός και σφίξτε για την ασφάλιση της διάταξης έλξης ξανά τη βίδα σύσφιγξης. – Αφαιρέστε τον οδηγό βάθους(39) προς τα πάνω. – Για την ασφάλιση του τραπεζιού πριονίσματος(14) σφίξτε τη λαβή σύσφιγξης(18). – Στρέψτε τον βραχίονα του εργαλείου στη χειρολαβή(9) προς τα κάτω τόσο, ώσπου η ασφάλεια μεταφοράς(34) να μπορεί να πιεστεί εντελώς μέσα. Ο βραχίονας εργαλείου έχει τώρα ασφαλίσει και η μεταφορά μπορεί να γίνει. Προετοιμασία της εργασίας Για την εξασφάλιση κοπών ακριβείας μετά από εντατική χρήση του ηλεκτρικού εργαλείου, πρέπει να ελεγχθούν οι βασικές ρυθμίσεις του και, αν χρειαστεί, να ρυθμιστούν ξανά. Γι’ αυτό χρειάζεστε πείρα και ειδικά εργαλεία. Ένα κέντρο εξυπηρέτησης πελατών Bosch διεξάγει αυτήν την εργασία γρήγορα και αξιόπιστα. Bosch Power Tools 1 609 92A 9PM | (18.04.2024)152 | Ελληνικά Επέκταση/διεύρυνση του τραπεζιού πριονίσματος (βλέπεεικόνεςF−G) Το ελεύθερο άκρο των μακριών και βαριών επεξεργαζόμενων κομματιών πρέπει να ακουμπάει κάπου ή να υποστηρίζεται. Το τραπέζι πριονίσματος μπορεί να επεκταθεί με τη βοήθεια της επέκταση του τραπεζιού πριονίσματος(25) προς τα αρι- στερά και δεξιά. – Λύστε τη βίδα σύσφιγξης(24). – Τραβήξτε την επέκταση του τραπεζιού πριονίσματος(25) μέχρι το επιθυμητό μήκος προς τα έξω. – Για τη σταθεροποίηση της επέκτασης του τραπεζιού πριονί- σματος σφίξτε ξανά τη βίδα σύσφιγξης(24). Το ευέλικτο σύστημα τοποθέτησης των βάσεων εναπόθεσης του επεξεργαζόμενου κομματιού(26) σας δίνει τη δυνατότητα ενός μεγάλου αριθμού παραλλαγών επέκτασης ή διεύρυνσης. – Τοποθετήστε ανάλογα με τις ανάγκες τη βάση εναπόθεσης του επεξεργαζόμενου κομματιού(26) στις υποδοχές(47) στο ηλεκτρικό εργαλείο ή στις υποδοχές(48) της δεύτερης βάσης εναπόθεσης του επεξεργαζόμενου κομματιού. u Μη μεταφέρετε το ηλεκτρικό εργαλείο ποτέ από τις βάσεις εναπόθεσης του επεξεργαζόμενου κομματιού. Χρησιμοποιείτε κατά τη μεταφορά του ηλεκτρικού ερ- γαλείου μόνο τη διάταξη μεταφοράς. Μετατόπιση της ράγας οδήγησης (βλέπεεικόναH) Κατά την κοπή οριζόντιων και/ή κάθετων φαλτσογωνιών, ανάλογα με την κατεύθυνση κοπής, πρέπει να τραβήξετε την αριστερή ή τη δεξιά ρυθμιζόμενη ράγα οδήγησης(28) προς τα έξω ή να την απομακρύνετε εντελώς. Κάθετη φαλτσο-

0°–22,5° (αριστερά/δεξιά) >0° – Λύστε την αριστερή/δεξιά βίδα ασφάλισης(44). – Τραβήξτε την αριστερή/δεξιά ρυθμιζόμενη ράγα οδήγησης(28) εντελώς προς τα έξω. 22,5°–47° (αριστερά/δεξιά) ≤48° (αριστερά/δεξιά) – Λύστε την αριστερή/δεξιά βίδα ασφάλισης(44). – Τραβήξτε την αριστερή/δεξιά ρυθμιζόμενη ράγα οδήγησης(28) εντελώς προς τα έξω. – Αφαιρέστε από επάνω τη ρυθμιζόμενη ράγα οδήγησης. Στερέωση του επεξεργαζόμενου κομματιού (βλέπεεικόναI) Για να εξασφαλίσετε την καλύτερη δυνατή ασφάλεια εργασίας πρέπει να σφίγγετε πάντοτε το επεξεργαζόμενο κομμάτι. Μην επεξεργαστείτε επεξεργαζόμενα κομμάτια που είναι πολύ μικρά και δεν μπορούν να σφιχτούν. – Πιέστε το επεξεργαζόμενο κομμάτι σταθερά πάνω στις ράγες οδήγησης (28) και (27). – Τοποθετήστε τον συμπαραδιδόμενο σφιγκτήρα (41) σε μια από τις προβλεπόμενες γι’ αυτό τρύπες (42). – Προσαρμόστε την κοχλιοτομημένη ράβδο (40) του σφιγ- κτήρα το ύψος του επεξεργαζόμενου κομματιού. – Σφίξτε την κοχλιοτομημένη ράβδο (40) σταθερά και στερε- ώστε έτσι το επεξεργαζόμενο κομμάτι. Ρύθμιση οριζόντιας φαλτσογωνιάς Ρύθμιση οριζόντιας στάνταρ φαλτσογωνιάς (βλέπε εικόνα

Για τη γρήγορη και ακριβή ρύθμιση των συχνά χρησιμο- ποιούμενων οριζόντιων φαλτσογωνιών στο τραπέζι πριονί- σματος προβλέπονται εγκοπές (22): αριστερά δεξιά

45°; 30°; 22,5°; 15° 15°; 22,5°; 30°; 45° – Λύστε τη λαβή ακινητοποίησης (18), σε περίπτωση που εί- ναι σφιγμένη. – Τραβήξτε τον μοχλό (19) και γυρίστε το τραπέζι πριονίσμα- τος (14) μέχρι την επιθυμητή εγκοπή προς τα αριστερά ή προς τα δεξιά. – Αφήστε τον μοχλό ξανά ελεύθερο. Ο μοχλός πρέπει να ασφαλίσει αισθητά στην εγκοπή. – Σφίξτε ξανά τη λαβή ακινητοποίησης (18). Ρύθμιση κάθε οριζόντιας φαλτσογωνιάς (βλέπε εικόνα K) Η οριζόντια φαλτσογωνιά μπορεί να ρυθμιστεί σε μια περιοχή από48° (αριστερή πλευρά) έως48° (δεξιά πλευρά). – Λύστε τη λαβή ακινητοποίησης(18), σε περίπτωση που εί- ναι σφιγμένη. – Τραβήξτε τον μοχλό(19) και πατήστε ταυτόχρονα τους σφιγκτήρες ασφάλισης(17), μέχρι να ασφαλίσουν στο προ- βλεπόμενο γι’ αυτό αυλάκι. Έτσι μπορεί το τραπέζι πριονί- σματος να κινείται ελεύθερα. – Γυρίστε το τραπέζι πριονίσματος(14) από τη λαβή σύσφιγ- ξης προς τα αριστερά ή προς τα δεξιά, μέχρι ο δείκτης γωνίας(58) να δείξει την επιθυμητή οριζόντια φαλτσογω-

– Σφίξτε ξανά τη λαβή ακινητοποίησης(18). – Για να λύσετε ξανά τον μοχλό(19) (για τη ρύθμιση ορι- ζόντιων στάνταρ φαλτσογωνιών), τραβήξτε τον μοχλό προς

Ο σφιγκτήρας ασφάλισης(17) αναπηδά στην αρχική του θέση και ο μοχλός(19) μπορεί να ασφαλίσει ξανά στις εγκοπές(22). Ρύθμιση της κάθετης φαλτσογωνιάς Η κάθετη φαλτσογωνιά μπορεί να ρυθμιστεί σε μια περιοχή από47° (αριστερή πλευρά) έως47° (δεξιά πλευρά). Για τη γρήγορη και την ακριβή ρύθμιση των συχνά χρησιμο- ποιούμενων φαλτσογωνιών προβλέπονται σταθερές θέσεις για τη γωνία 0°, 22,5° και 45°. 1 609 92A 9PM | (18.04.2024) Bosch Power ToolsΕλληνικά | 153 – Βεβαιωθείτε, ότι ο τροχίσκος σύσφιγξης(45) είναι συναρ- μολογημένος (βλέπε «Συναρμολόγηση του τροχίσκου σύ- σφιγξης (βλέπεεικόναA2)», Σελίδα150). Ρύθμιση της κάθετης στάνταρ φαλτσογωνιάς (βλέπεεικόναL) – Τραβήξτε τις ρυθμιζόμενες ράγες οδήγησης(28) εντελώς προς τα έξω ή αφαιρέστε τες εντελώς. – Λύστε τον τροχίσκο σύσφιγξης(45). – Τραβήξτε τον μοχλό ασφάλισης(46) προς τα έξω και ασφα- λίστε τον στη θέση ελεύθερης κίνησης. Έτσι μπορείτε να χρησιμοποιήσετε τη συνολική περιοχή της φαλτσογωνιάς (αριστερά και δεξιά). – Στρέψτε τον βραχίονα του εργαλείου από τη χειρολαβή(9) προς τα αριστερά ή προς τα δεξιά, μέχρι ο δείκτης γωνίας(30) να δείχνει την επιθυμητή στάνταρ κάθετη φαλ-

– Γυρίστε τον μοχλό ασφάλισης(46). Ο μοχλός ασφάλισης πρέπει να ασφαλίσει αισθητά στη θέση της επιθυμητής κάθετη στάνταρ φαλτσογωνιάς. – Σφίξτε τον μοχλό σύσφιγξης(45) ξανά σταθερά. Ρύθμιση κάθε κάθετης φαλτσογωνιάς – Τραβήξτε τις ρυθμιζόμενες ράγες οδήγησης(28) εντελώς προς τα έξω ή αφαιρέστε τες εντελώς. – Λύστε τον τροχίσκο σύσφιγξης(45). – Τραβήξτε τον μοχλό ασφάλισης(46) προς τα έξω και ασφα- λίστε τον στη θέση ελεύθερης κίνησης. Έτσι μπορείτε να χρησιμοποιήσετε τη συνολική περιοχή της φαλτσογωνιάς (αριστερά και δεξιά). – Στρέψτε τον βραχίονα του εργαλείου από τη χειρολαβή(9) προς τα αριστερά ή προς τα δεξιά, μέχρι ο δείκτης γωνίας(30) να δείχνει την επιθυμητή κάθετη φαλτσογωνιά. – Σφίξτε τον μοχλό σύσφιγξης(45) ξανά σταθερά. Θέση σε λειτουργία u Προσέξτε την τάση δικτύου! Η τάση της πηγής ρεύματος πρέπει να ταυτίζονται με τα αντίστοιχα στοιχεία στην πινακί- δα τύπου του ηλεκτρικού εργαλείου. u Σφίγγετε τη λαβή ακινητοποίησης(18) και τον τροχί- σκο σύσφιγξης(45) πριν το πριόνισμα πάντοτε σταθε- ρά. Διαφορετικά ο πριονόδισκος μπορεί να λοξεύσει μέσα στο επεξεργαζόμενο κομμάτι. Ενεργοποίηση του φωτός εργασίας Το φως εργασίας βελτιώνει τις συνθήκες ορατότητας στην άμε- ση περιοχή εργασίας. Μπορείτε να πετύχετε ιδιαίτερα καλά αποτελέσματα πριονίσματος, χρησιμοποιώντας το φως εργασί- ας μαζί με τη σήμανση της γραμμής κοπής μέσω των ακτίνων

– Ενεργοποιήστε το φως εργασίας με τον διακόπτη(5). u Να μην κοιτάζετε κατευθείαν στο φως εργασίας γιατί μπορεί να σας τυφλώσει. Ενεργοποίηση (βλέπεεικόναM) – Για την ενεργοποίηση του ηλεκτρικού εργαλείου σπρώξτε πρώτα το κλείδωμα ενεργοποίησης (7) στη μέση και πατή- στε στη συνέχεια τον διακόπτη On/Off (8) και κρατήστε τον πατημένο. Υπόδειξη: Για λόγους ασφαλείας δεν μπορεί ο διακόπτης On/ Off (8) να κλειδωθεί, αλλά πρέπει κατά τη διάρκεια της λει- τουργίας να κρατιέται συνεχώς πατημένος. Θέση εκτός λειτουργίας – Για την απενεργοποίηση αφήστε τον διακόπτη On/Off (8)

Soft Start Το Soft Start περιορίζει την κατανάλωση του ηλεκτρικού εργα- λείου κατά την εκκίνηση και επιτρέπει έτσι τη σύνδεσή του σε μια ασφάλεια 16A. Υπόδειξη: Σε περίπτωση που το ηλεκτρικό εργαλείο, αμέσως μετά τη θέση του σε λειτουργία, ξεκινήσει με τον πλήρη αριθ- μό στροφών, τότε το Soft Start απέτυχε. Το ηλεκτρικό εργα- λείο πρέπει να αποσταλεί αμέσως στο Service.

Γενικές οδηγίες πριονίσματος u Σφίγγετε τη λαβή ακινητοποίησης(18) και τον τροχί- σκο σύσφιγξης(45) πριν το πριόνισμα πάντοτε σταθε- ρά. Διαφορετικά ο πριονόδισκος μπορεί να λοξεύσει μέσα στο επεξεργαζόμενο κομμάτι. u Πριν από κάθε κοπή πρέπει να βεβαιώνεστε, ότι ο πριο- νόδισκος δεν πρόκειται να έρθει ποτέ σε επαφή με τη ράγα οδήγησης, τα νταβίδια και γενικά με κάποιο άλλο εξάρτημα του μηχανήματος. Γι’ αυτό να αφαιρείτε, ή να ταιριάζετε κατάλληλα, τυχόν βοηθητικούς οδηγούς. Να προστατεύετε τον πριονόδισκο από χτυπήματα, (προσ)κρούσεις. Μην εκθέτετε τον πριονόδισκο σε πίεση από

Κόβετε μόνο υλικά, τα οποία επιτρέπονται στη χρήση σύμφω- να με το σκοπό προορισμού. Να μην επεξεργάζεστε τυχόν στρεβλωμένα τεμάχια. Το επε- ξεργαζόμενο κομμάτι πρέπει να διαθέτει πάντοτε μια ίσια ακμή για να στηριχθεί η ράγα οδήγησης. Το ελεύθερο άκρο των μακριών και βαριών επεξεργαζόμενων κομματιών πρέπει να ακουμπάει κάπου ή να υποστηρίζεται. Βεβαιωθείτε, ότι ο παλινδρομικός προφυλακτήρας λειτουργεί κανονικά και ότι μπορεί να κινείται ελεύθερα. Κατά την οδήγη- ση του βραχίονα του εργαλείου προς τα κάτω, πρέπει να ανοί- γει ο παλινδρομικός προφυλακτήρας. Κατά την οδήγηση του βραχίονα του εργαλείου προς τα επάνω, πρέπει να κλείνει ξα- νά ο παλινδρομικός προφυλακτήρας πάνω από τον πριονόδι- σκο και να ασφαλίζει στην επάνω θέση του βραχίονα του εργα-

Θέση του χειριστή (βλέπε εικόνα N) u Μη στέκεστε μπροστά στο ηλεκτρικό εργαλείο, σε μια γραμμή με τον πριονόδισκο, αλλά πάντα δίπλα απ’ αυ- τόν. Έτσι προστατεύετε το σώμα σας από μια ενδεχόμενη

– Κρατάτε τα χέρια σας, τα δάκτυλά σας και τα μπράτσα σας μακριά από τον περιστρεφόμενο πριονόδισκο. – Μη σταυρώνεται τα χέρια σας μπροστά από τον βραχίονας του εργαλείου. Bosch Power Tools 1 609 92A 9PM | (18.04.2024)154 | Ελληνικά Πριόνισμα με κίνηση έλξης – Για κοπές με τη βοήθεια της διάταξη έλξης (2) (πλατιά επε- ξεργαζόμενα κομμάτια) λύστε τη βίδα σταθεροποίησης (1), σε περίπτωση που είναι σφιγμένη. – Όταν χρειάζεται, ρυθμίστε την επιθυμητή οριζόντια και/ή κάθετη φαλτσογωνιά. – Πιέστε το επεξεργαζόμενο κομμάτι σταθερά πάνω στις ράγες οδήγησης (27) και (28). – Σφίξτε το επεξεργαζόμενο κομμάτι ανάλογα με τις δια- στάσεις του. – Απομακρύνετε τον βραχίονα του εργαλείου από τη ράγα οδήγησης (27) τόσο, μέχρι ο πριονόδισκος να φτάσει μπροστά από το επεξεργαζόμενο κομμάτι. – Ενεργοποιήστε το ηλεκτρικό εργαλείο. – Οδηγήστε τον βραχίονα του εργαλείου με τη χειρολαβή (9) αργά προς τα κάτω. – Πιέστε τώρα τον βραχίονα του εργαλείου στην κατεύθυνση των ραγών οδήγησης (27) και (28) και κόψτε το επεξεργα- ζόμενο κομμάτι με ομοιόμορφη προώθηση. – Απενεργοποιήστε το ηλεκτρικό εργαλείο και περιμένετε να ακινητοποιηθεί εντελώς ο πριονόδισκος. – Οδηγήστε τον βραχίονα του εργαλείου σιγά-σιγά προς τα

Πριόνισμα χωρίς κίνηση έλξης (κοπή) (βλέπε εικόνα O) – Για κοπές χωρίς κίνηση έλξης (μικρά επεξεργαζόμενα κομ- μάτια) λύστε τη βίδα σταθεροποίησης (1), σε περίπτωση που είναι σφιγμένη. Σπρώξτε τον βραχίονα του εργαλείου μέχρι τέρμα στην κατεύθυνση της ράγας οδήγησης (27) και σφίξτε ξανά τη βίδα σταθεροποίησης (1). – Όταν χρειάζεται, ρυθμίστε την επιθυμητή οριζόντια και/ή κάθετη φαλτσογωνιά. – Πιέστε το επεξεργαζόμενο κομμάτι σταθερά πάνω στις ράγες οδήγησης (27) και (28). – Σφίξτε το επεξεργαζόμενο κομμάτι ανάλογα με τις δια- στάσεις του. – Ενεργοποιήστε το ηλεκτρικό εργαλείο. – Οδηγήστε τον βραχίονα του εργαλείου με τη χειρολαβή (9) αργά προς τα κάτω. – Κόψτε το επεξεργαζόμενο κομμάτι ασκώντας ομοιόμορφη

– Απενεργοποιήστε το ηλεκτρικό εργαλείο και περιμένετε να ακινητοποιηθεί εντελώς ο πριονόδισκος. – Οδηγήστε τον βραχίονα του εργαλείου σιγά-σιγά προς τα

Υποδείξεις εργασίας Σημάδεμα της γραμμής κοπής (βλέπε εικόνα P) Δυο ακτίνες λέιζερ σας δείχνουν το πλάτος κοπής του πριο- νόδισκου. Έτσι μπορείτε να τοποθετήσετε το επεξεργαζόμενο κομμάτι ακριβώς και να το κόψετε χωρίς να χρειαστεί να ανοί- ξετε τον παλινδρομικό προφυλακτήρα. – Ενεργοποιήστε τις ακτίνες λέιζερ με τον διακόπτη (6). – Ευθυγραμμίστε το σημάδι σας, επάνω στο επεξεργαζόμενο κομμάτι, ανάμεσα στις δυο ακτίνες λέιζερ. Υπόδειξη: Πριν το πριόνισμα ελέγξτε, εάν η γραμμή κοπής εμ- φανίζεται ακόμη σωστά (βλέπε «Ρύθμιση του λέιζερ», Σελί- δα155). Οι ακτίνες λέιζερ μπορεί να απορρυθμιστούν π.χ. εξαιτίας των κραδασμών κατά τη διάρκεια μιας εντατικής χρή-

Επιτρεπτές διαστάσεις του επεξεργαζόμενου καμματιού Μέγιστα επεξεργαζόμενα κομμάτια: Οριζόντια φαλ-

ΎψοςxΠλάτος [mm] 0° 0° 70x305 45°(αριστερά/δε-

0° 70x215 45° (αριστερά) 45° (αριστερά) 42x215 45° (δεξιά) 45° (δεξιά) 20x215 0° 45° (αριστερά) 42x305 0° 45° (δεξιά) 20x305 Ελάχιστα επεξεργαζόμενα κομμάτια (= όλα τα επεξεργαζόμε- να κομμάτια, τα οποία μπορούν να σφιχτούν με τον συμπαρα- διδόμενο σφιγκτήρα(41) αριστερά ή δεξιά από τον πριονόδι- σκο): 100x40mm (μήκοςxπλάτος) Μέγιστο βάθος κοπής (0°/0°): 70mm Ρύθμιση του οδηγού βάθους (πριόνισμα αυλακιού) (βλέπεεικόναQ) Όταν θέλετε να πριονίσετε ένα αυλάκι ο οδηγός βάθους πρέπει να μετακινηθεί. – Στρέψτε τον οδηγό βάθους(39) προς τα εμπρός. – Στρέψτε τον βραχίονα του εργαλείου από τη χειρολαβή(9) στην επιθυμητή θέση. – Γυρίστε τη βίδα ρύθμισης(38), μέχρι η άκρη της βίδας να αγγίξει στον οδηγό βάθους(39). – Οδηγήστε τον βραχίονα του εργαλείου σιγά-σιγά προς τα

Κοπή επεξεργαζόμενων κομματιών ίδιου μήκους (βλέπεεικόναR) Για την απλή κοπή επεξεργαζόμενων κομματιών ίδιου μήκους μπορείτε να χρησιμοποιήσετε τον αριστερό ή δεξιό οδηγό μήκους(36). – Γυρίστε τον οδηγό μήκους(36) προς τα πάνω. – Ρυθμίστε την επέκταση του τραπεζιού πριονίσματος(25) στο επιθυμητό μήκος του επεξεργαζόμενου κομματιού. Ειδικά επεξεργαζόμενα κομμάτια Όταν πριονίζετε κυρτά ή στρογγυλά επεξεργαζόμενα κομμάτια πρέπει να τα εξασφαλίζετε ιδιαίτερα από ένα ενδεχόμενο γλί- στρημα. Στη γραμμή κοπής δεν επιτρέπεται να δημιουργηθεί σχισμή ανάμεσα στο επεξεργαζόμενο κομμάτι, τη ράγα οδήγη- σης και το τραπέζι πριονίσματος. Αν χρειαστεί, πρέπει να κατασκευάσετε ειδικά στηρίγματα. Αντικατάσταση των ένθετων πλακών (βλέπε εικόνα S) Οι ένθετες πλάκες (16) μετά από μακρόχρονη χρήση του ηλε- κτρικού εργαλείου μπορούν να φθαρούν. Αντικαταστήστε τυχόν χαλασμένες ένθετες πλάκες. – Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας. 1 609 92A 9PM | (18.04.2024) Bosch Power ToolsΕλληνικά | 155 – Ξεβιδώστε τις βίδες(54) με ένα του σταυροκατσάβιδο του εμπορίου και αφαιρέστε την παλιά ένθετη πλάκα(16). – Τοποθετήστε μέσα τη νέα ένθετη πλάκα και βιδώστε ξανά τις βίδωμα(54) σταθερά. Ρύθμιση του λέιζερ Υπόδειξη: Για τη δοκιμή της λειτουργίας λέιζερ πρέπει το ηλε- κτρικό εργαλείο να είναι συνδεδεμένο στην τροφοδοσία ρεύ-

u Κατά τη διάρκεια της ρύθμισης του λέιζερ (π.χ. κατά την κίνηση του βραχίονα του εργαλείου) μην πατήσετε ποτέ τον διακόπτη On/Off. Η ακούσια εκκίνηση του ηλε- κτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς. – Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας. – Γυρίστε το τραπέζι πριονίσματος (14) μέχρι την εγκοπή (22) για 0°. Ο μοχλός (19) πρέπει να ασφαλίσει αισθητά στην εγκοπή. Για την εξασφάλιση κοπών ακριβείας μετά από εντατική χρήση πρέπει να ελεγχθούν οι ακτίνες λέιζερ και ενδεχομένως να επαναρρυθμιστούν. Γι’ αυτό χρειάζεστε πείρα και ειδικά εργαλεία. Ένα κέντρο εξυπηρέτησης πελατών Bosch διεξάγει αυτήν την εργασία γρήγορα και αξιόπιστα. Έλεγχος (βλέπεεικόναT1) – Σημαδέψτε επάνω στο επεξεργαζόμενο κομμάτι μια ίσια γραμμή κοπής. – Οδηγήστε τον βραχίονα του εργαλείου με τη χειρολαβή(9) αργά προς τα κάτω. – Ρυθμίστε το επεξεργαζόμενο κομμάτι έτσι, ώστε τα δόντια του πριονόδισκου να ευθυγραμμιστούν με τη γραμμή κο-

– Συγκρατήστε το επεξεργαζόμενο κομμάτι σε αυτήν τη θέση και οδηγήστε τον βραχίονα του εργαλείου σιγά-σιγά προς τα

– Σφίξτε καλά το επεξεργαζόμενο κομμάτι. – Ενεργοποιήστε τις ακτίνες λέιζερ με τον διακόπτη(6). Οι ακτίνες λέιζερ πρέπει να έχουν σε όλο το μήκος δεξιά και αριστερά την ίδια απόσταση από τη σημαδεμένη γραμμή κοπής πάνω στο επεξεργαζόμενο κομμάτι, επίσης και όταν ο βραχίο- νας του εργαλείου οδηγείται προς τα κάτω. Απομάκρυνση του προστατευτικού καλύμματος λέιζερ (βλέπε εικόναT2) – Λύστε τις δύο βίδες(55) του προστατευτικού καλύμματος λέιζερ(10) με το κλειδί εσωτερικού εξαγώνου/κατσαβίδι για βίδες απλής εγκοπής(43) και αφαιρέστε το προστατευ- τικό κάλυμμα λέιζερ. Ρύθμιση της πλευρικής απόστασης κατά την κίνηση του βραχίονα του εργαλείου (βλέπεεικόναT3−T4) – Λύστε τη βίδα στερέωσης(56)(περίπου 1–2περιστρο-

Μην ξεβιδώσετε τη βίδα τελείως. – Μετατοπίστε το περίβλημα του λέιζερ(57) προς τα δεξιά ή προς τα αριστερά, ώσπου οι ακτίνες λέιζερ να μην αποκλί- νουν πλέον στα πλάγια, όταν ο βραχίονας του εργαλείου κι- νείται προς τα κάτω. – Κρατήστε το περίβλημα του λέιζερ(57) σ’ αυτήν τη θέση και σφίξτε ξανά τις βίδες στερέωσης(56) σταθερά. – Στερεώστε ξανά το προστατευτικό κάλυμμα λέιζερ(10). Έλεγχος και ρύθμιση των βασικών ρυθμίσεων Για την εξασφάλιση κοπών ακριβείας μετά από εντατική χρήση του ηλεκτρικού εργαλείου, πρέπει να ελεγχθούν οι βασικές ρυθμίσεις του και, αν χρειαστεί, να ρυθμιστούν ξανά. Γι’ αυτό χρειάζεστε πείρα και ειδικά εργαλεία. Ένα κέντρο εξυπηρέτησης πελατών Bosch διεξάγει αυτήν την εργασία γρήγορα και αξιόπιστα. Ευθυγράμμιση του δείκτη γωνίας (οριζόντια) (βλέπε εικόνα U) – Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας. – Γυρίστε το τραπέζι πριονίσματος (14) μέχρι την εγκοπή (22) για 0°. Ο μοχλός (19) πρέπει να ασφαλίσει αισθητά στην εγκοπή.

Ο δείκτης γωνίας (58) πρέπει να είναι στην ίδια γραμμή με το μαρκάρισμα 0° της κλίμακας (23).

– Λύστε τη βίδα (59) με ένα σταυροκατσάβιδο και ευθυγραμ- μίστε τον δείκτη γωνίας κατά μήκος του μαρκαρίσματος 0°. – Σφίξτε πάλι καλά τη βίδα. Ευθυγράμμιση του δείκτη γωνίας (κάθετα ) (βλέπεεικόναV) – Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας. – Λύστε τον τροχίσκο σύσφιγξης(45). – Τραβήξτε τον μοχλό ασφάλισης(46) προς τα έξω και ρυθ- μίστε με τον βραχίονα του εργαλείου μια κάθετη φαλτσογω- νιά από 0°. – Αφήστε τον μοχλό ασφάλισης(46) ελεύθερο. Ο μοχλός ασφάλισης πρέπει να ασφαλίσει αισθητά στη θέση του – Σφίξτε τον μοχλό σύσφιγξης(45) ξανά σταθερά.

Ο δείκτης γωνίας(30) πρέπει να είναι στην ίδια γραμμή με το μαρκάρισμα 0° της κλίμακας(29).

– Λύστε τη βίδα(60) με ένα σταυροκατσάβιδο και ευθυγραμ- μίστε τον δείκτη γωνίας κατά μήκος του μαρκαρίσματος 0°. – Σφίξτε πάλι καλά τη βίδα. Μεταφορά του ηλεκτρικού εργαλείου (βλέπεεικόναW) Πριν να μεταφέρετε το ηλεκτρικό εργαλείο πρέπει να εκτε- λέσετε τα εξής βήματα: – Λύστε τη βίδα σταθεροποίησης(1), σε περίπτωση που είναι σφιγμένη. Τραβήξτε τέρμα εμπρός τον βραχίονα του εργα- λείου και σφίξτε πάλι τη βίδα σταθεροποίησης. – Βεβαιωθείτε, ότι ο οδηγός βάθους(39) είναι στραμμένος εντελώς προς τα πίσω και η βίδα ρύθμισης(38) κατά την κί- νηση του βραχίονα του εργαλείου δεν αγγίζει τίποτε. – Οδηγήστε το ηλεκτρικό εργαλείο στη θέση μεταφοράς. Bosch Power Tools 1 609 92A 9PM | (18.04.2024)156 | Türkçe – Αφαιρέστε όλα τα εξαρτήματα που δεν μπορούν να συναρ- μολογηθούν σταθερά στο ηλεκτρικό εργαλείο. Για να μετα- φέρετε τους πριονόδισκους που δεν χρησιμοποιείτε να τους τοποθετείτε, κατά το δυνατό, μέσα σε ένα κλειστό κουτί. – Θέστε τη λαβή μεταφοράς(3) κάθετη. – Μεταφέρετε το ηλεκτρικό εργαλείο από τη λαβή μεταφοράς(3) ή πιάνοντάς το από τις εσοχές λαβής(61) πλάγια στο τραπέζι πριονίσματος. u Για τη μεταφορά του ηλεκτρικού εργαλείου να χρησιμο- ποιείτε μόνο τις διατάξεις μεταφοράς και όχι τις προ- στατευτικές διατάξεις ή τις βάσεις εναπόθεσης του επε- ξεργαζόμενου κομματιού. Συντήρηση και σέρβις Συντήρηση και καθαρισμός u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. u Να διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αε- ρισμού πάντοτε σε καθαρή κατάσταση για να μπορείτε να εργάζεσθε καλά και με ασφάλεια. Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξαχθεί από τη Bosch ή από ένα εξουσιοδοτημένο κέντρο σέρβις για ηλεκτρικά εργαλεία της Bosch, για να απο- φευχθεί έτσι κάθε κίνδυνος της ασφάλειας. Ο παλινδρομικός προφυλακτήρας πρέπει να μπορεί να κινείται ελεύθερα και να κλείνει από μόνος του. Γι΄ αυτό να διατηρείτε πάντοτε καθαρό το χώρο γύρω από τον παλινδρομικό προφυ-

Μετά από κάθε εργασία απομακρύνετε τη σκόνη και τα πριονί- δια με πεπιεσμένο αέρα ή με ένα μαλακό πινέλο. Καθαρίζετε τακτικά το ράουλο ολίσθησης (13). Μέτρα περιορισμού του θορύβου Μέτρα από τον κατασκευαστή: – Ομαλή εκκίνηση – Παράδοση μαζί με έναν πριονόδισκο ειδικά εξελιγμένο για τον περιορισμό του θορύβου Μέτρα από το χρήστη: – Περιορισμός των κραδασμών με συναρμολόγηση επάνω σε μια σταθερή επιφάνεια εργασίας – Χρήση πριονόδισκων με αντιθορυβικές ιδιότητες – Τακτικός καθαρισμός του πριονόδισκου και του ηλεκτρικού

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμο- λόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επί- σης κάτω από: www.bosch‑pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πι- νακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: [e-mail] www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com/serviceaddresses

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλ-

Δήλωση πιστότητας ΕΕ Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα. Τεχνικά έγγραφα στη: *

φαλτσοπρίονο Radial Αριθμός ευρετηρίου
