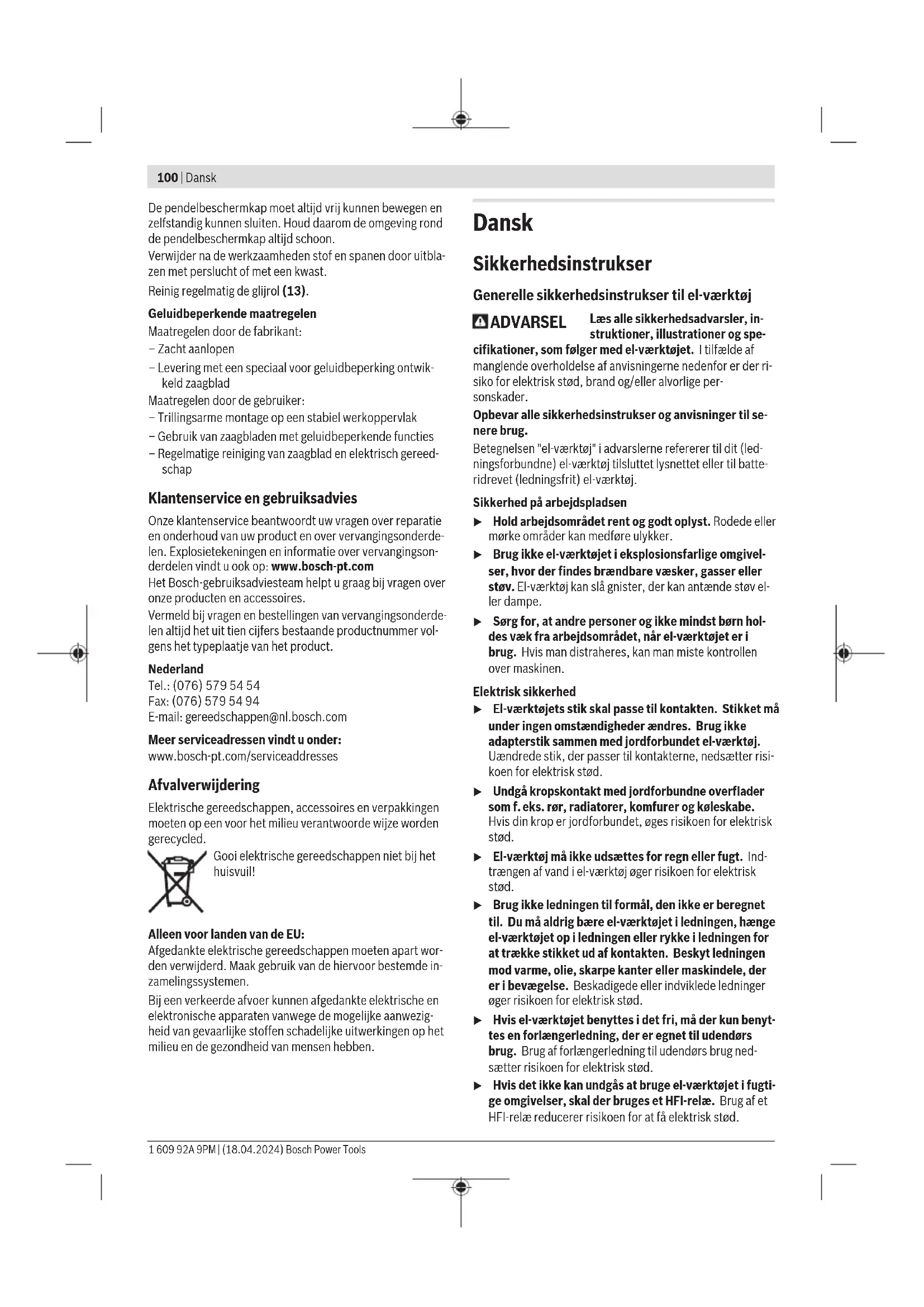

BRUGSANVISNING GCM 305-216 D Professional BOSCH

kg 16,8 16,8 Kapslingsklasse /II /II Mål på egnede savklinger Savklingediameter D mm 216 216 Stamklingetykkelse mm 1,2-1,8 1,2-1,8 1 609 92A 9PM | (18.04.2024) Bosch Power ToolsDansk | 105 Kap- og geringssav GCM 305-216 D GCM 305-216 D Boringsdiameter d mm 30 25,4 A) Vægt uden nettilslutningskabel og uden netstik Angivelserne gælder for en nominel spænding [U] på 220V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser varie- re. Tilladte emnemål (maksimalt/minimalt): (se "Tilladte emnemål", Side109) Værdierne kan varierer afhængigt af produktet samt anvendelses- og miljøbetingelserne. Du kan finde flere oplysninger under www.bosch-professional.com/wac. Støjinformation Støjemissionsværdier fundet iht.ENIEC62841-3-9. El-værktøjets A‑vægtede støjniveau er typisk: Lydtrykniveau 95dB(A); Lydeffektniveau 109dB(A). Usikkerhed K=3dB. Brug høreværn! Det støjemissionsniveau, der er angivet i nærværende in- struktioner, er blevet målt iht. en standardiseret målepro- ces, og kan bruges til at sammenligne el‑værktøjer. Det er også egnet til en foreløbig vurdering af støjemissionen. Den angivne støjemissionsværdi repræsenterer de væsentli- ge anvendelser af el‑værktøjet. Hvis el‑værktøjet dog anven- des til andre formål, med afvigende indsatsværktøj eller util- strækkelig vedligeholdelse, kan støjemissionsniveauet afvi- ge. Dette kan føre til en betydelig forøgelse af støjemissio- nen i hele arbejdstidsrummet. Til en nøjagtig vurdering af støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af støjemissionsniveauet i hele arbejdstidsrummet. Montering u Undgå utilsigtet igangsætning af maskinen. Netstik- ket skal altid være trukket ud, når maskinen monteres og når der arbejdes på el-værktøjet. Leveringsomfang Bemærk oversigten over leverancen i starten af brugsanvisningen. Kontrollér at alle dele, der nævnes i det følgende, er blevet leveret sammen med el-værktøjet, før det tages i brug første gang: – Kap-/geringssav med monteret savklinge – Klemhjul (45) – Indstillelig anslagsskinne (28) – Skruetvinge (41) – Unbrakonøgle/krydskærvsskruetrækker (43) – Støvpose (37) – Emneunderlag (26) (2stk.) Bemærk: Kontrollér el-værktøjet for eventuelle beskadigel- ser. Inden fortsat brug af el-værktøjet skal sikkerhedsanordnin- ger eller let beskadigede dele kontrolleres omhyggeligt for at konstatere, om værktøjet kan fungere rigtigt til de formål, det er beregnet til. Kontrollér, at de bevægelige dele funge- rer korrekt og ikke sidder fast, eller om delene er beskadiget. Alle dele skal være monteret rigtigt og alle betingelser op- fyldt for at sikre en fejlfri drift. Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes korrekt på et anerkendt værksted. Montering af enkeltdele – Tag alle medleverede dele forsigtigt ud af emballagen. – Fjern al emballagen fra el-værktøjet og det medleverede tilbehør. – Sørg for, at el-værktøjet er i transportstilling, da dette let- ter arbejdet med montering af de medfølgende maskine- lementer. Montering af emneunderlag (se billedeA1) Emneunderlagene (26) kan anbringes til venstre, højre eller foran på el-værktøjet. Det fleksible monteringssystem giver mulighed for at gøre underlaget længere og bredere (se billedeG). – Sæt emneunderlagene (26) i holderne (47) på el-værktø- jet eller i holderne (48) på det ekstra emneunderlag. u Bær aldrig el-værktøjet i emneunderlagene. Brug kun transportanordningerne ved transport af el- værktøjet. Montering af klemhjul (se billedeA2) Klemhjulet (45) låser den indstillede lodrette geringsvinkel og er nødvendig for at opnå en sikker drift. – Skru sekskantmøtrikkerne af gevindbolten (49). – Skru klemhjulet (45) på gevindbolten (49) ved at dreje med uret, og spænd. Montering af indstillelig anslagsskinne (se billedeA3) Den justerbare anslagsskinne (28) skal monteres før sav- ning. – Skub anslagsskinnen (28) til højre for savklingen i den på- gældende not, og spænd låseskruen (44). Den flade del af skinnen skal pege indad mod savklingen. Stationær eller fleksibel montering u For at sikre en sikker håndering skal el-værktøjet monteres på en lige og stabil arbejdsflade (f.eks. værktøjsbænk), før det tages i brug. Montering på en arbejdsflade (se billede B1−B2) – Fastgør el-værktøjet på arbejdsfladen med en egnet skru- eforbindelse. Hertil benyttes boringerne (15). eller Bosch Power Tools 1 609 92A 9PM | (18.04.2024)106 | Dansk – Spænd el-værktøjets fødder fast på arbejdspladen med almindelige skruetvinger. Montering på et Bosch-arbejdsbord GTA-arbejdsbordene fra Bosch sikrer, at el-værktøjet står stabilt på ethvert underlag takket være de højdejusterbare fødder. Emneunderlagene på arbejdsbordene bruges til at understøtte lange emner. u Læs alle advarselshenvisninger og instruktioner, der følger med arbejdsbordet. I tilfælde af manglende overholdelse af advarselshenvisningerne og instruktio- nerne er der risiko for elektrisk stød, brand og/eller alvor- lige kvæstelser. u Opstil arbejdsbordet korrekt, før du monterer el- værktøjet. Korrekt opstilling af vigtig for at forhindre, at bordet falder sammen. – Monter el-værktøjet i transportposition på arbejdsbordet. Fleksibel opstilling (ikke anbefalet!) (se billedeB3) Hvis det mod forventning ikke skulle være muligt at montere el-værktøjet på et jævnt og stabilt arbejdsunderlag, kan du alternativt opstille det med vippebeskyttelse. u Uden vippebeskyttelse er el-værktøjet ikke sikkert og kan vippe, især ved savning af maksimale vandrette og/eller lodrette geringsvinkler. – Drej vippebeskyttelsen (20) så langt ind eller ud, at el- værktøjet lige akkurat står på arbejdsfladen. Støv-/spånudsugning Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Berø- ring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbest- holdigt materiale må kun bearbejdes af fagfolk. – Brug helst en støvopsugning, der egner sig til materialet. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materi- aler, der skal bearbejdes. u Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Støv-/spånopsugningen kan blive blokeret af støv, spåner el- ler brudstykker fra emnet. – Sluk for el-værktøjet, og træk netstikket ud af stikdåsen. – Vent til savklingen står helt stille. – Find frem til årsagen til blokeringen og afhjælp den. Egen opsugning (se billede C) Til nem opsamling af spånerne anvendes den medfølgende støvpose (37). – Stil transportgrebet (3) lodret. – Anbring og drej støvposen (37) på opsugningsadapteren (50), så stiften i opsugningsadapteren går i indgreb i uds- parringen på støvposen. Støvposen må aldrig komme i berøring med de bevægelige maskindele under savning. Tøm støvposen rettidigt. u Kontrollér og rengør altid støvposen efter brug. u Fjern støvposen, før der saves i aluminium, for at und- gå fare for brand. Opsugning med fremmed støvsuger I forbindelse med udsugning kan du også slutte udsugningsa- dapteren (50) til en støvsugerslange (Ø 35 mm). – Forbind udsugningsadapteren (50) med støvsugerslan- gen. Støvsugeren skal være egnet til det materiale, som skal op- suges. Anvend en specialstøvsuger til opsugning af særligt sund- hedsfarligt, kræftfremkaldende eller tørt støv. Skift af savklinge (se billede D1−D4) u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. u Brug beskyttelseshandsker, når savklingen monteres. Berøring af savklingen er forbundet med kvæstelsesfare. Anvend kun savklinger, hvis max. tilladte hastighed er højere end dit el‑værktøjs omdrejningstal i ubelastet tilstand. Brug kun savklinger, der svarer til de tekniske data, der er angivet i denne vejledning, og som er kontrolleret og mærket tilsvarende iht. EN 847‑1. Brug kun savklinger, der er anbefalet af el-værktøjets produ- cent og som er egnet til det materiale, der skal bearbejdes. Dette forhindrer overophedning af savtænderne ved sav- ning. Udskiftning af savklinge – Anbring el-værktøjet i arbejdsstilling. – Sving pendulbeskyttelsesskærmen(12) bagud, og hold pendulbeskyttelsesskærmen i denne position. – Drej unbrakoskruen (51) med unbrakonøglen (6mm) (43), og tryk samtidig spindellåsen (33) ind, indtil den går i indgreb. – Hold spindellåsen(33) nede, og skru skruen(51) ud med uret (venstregevind!). – Tag spændeflangen(52) af. – Tag savklingen ud(32). – Før langsomt pendulbeskyttelsesskærmen ned igen. Isætning af savklinge u Savklingen skal anbringes på en sådan måde, at tæn- dernes skæreretning (pilretning på savklinge) er i overensstemmelse med pilretningen på beskyttelses- skærmen! Alle dele rengøres før isætning, hvis det er nødvendigt. – Sving pendulbeskyttelsesskærmen (12) bagud, og hold pendulbeskyttelsesskærmen i denne position. 1 609 92A 9PM | (18.04.2024) Bosch Power ToolsDansk | 107 – Sæt den nye savklinge på den indvendige spændeflange (53). – Sæt spændeflangen (52) og unbrakoskruen (51) på. Tryk på spindellåsen (33), indtil den går i indgreb, og spænd unbrakoskruen fast mod uret. – Før langsomt pendulbeskyttelsesskærmen ned igen. Brug u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. Transportsikring (sebilledeE) Transportsikringen (34) gør det nemmere at håndtere el‑værktøjet, når det transporteres til forskellige arbejds- steder. Afsikring af el-værktøjet (arbejdsstilling) – Tryk værktøjsarmen på håndgrebet (9) en smule nedad for at aflaste transportsikringen (34). – Træk transportsikringen (34) helt ud. – Før værktøjsarmen langsomt opad. Sikring af el-værktøjet (transportstilling) – Løsn låseskruen(1), hvis trækanordningen(2) klemmer. Træk værktøjsarmen helt fremad, og stram låseskruen igen for at låse trækanordningen. – Træk dybdeanslaget (39) opad. – For at låse savbordet(14) skal du også spænde låseknappen(18). – Sving værktøjsarmen på håndgrebet(9) så langt ned, at transportsikringen(34) kan trykkes helt ind. Nu er værktøjsarmen låst sikkert til transport. Arbejdsforberedelse For at sikre at saven altid saver præcise snit er det vigtigt at kontrollere el-værktøjets grundindstillinger og evt. indstille det efter intensiv brug. Dette kræver erfaring og tilsvarende specialværktøj. Dette arbejde gennemføres hurtigt og pålideligt af en Bosch- servicetekniker. Forlængelse/udvidelse af savbordet (se billedeF−G) Lange og tunge emner skal understøttes i den frie ende ved at lægge noget ind under dem eller støtte dem mod noget. Ved hjælp af savbordsforlængelserne (25) kan savbordet gøres længere til højre eller venstre. – Løsn klemskruen(24). – Træk savbordsforlængelsen(25) ud til den ønskede længde. – Spænd klemskruen(24) igen for at låse savbordsforlæn- gelsen. Det fleksible monteringssystem til emneunderlag (26) giver mulighed for at gøre underlaget længere og bredere. – Sæt emneunderlagene (26) i holderne (47) på el-værktø- jet eller i holderne (48) på det ekstra emneunderlag. u Bær aldrig el-værktøjet i emneunderlagene. Brug kun transportanordningerne ved transport af el- værktøjet. Forskydning af anslagsskinne (se billedeH) Ved savning af vandrette og/eller lodrette geringsvinkler skal du alt efter snitretningen trække den venstre eller højre justerba- re anslagsskinne (28) udad eller fjerne den helt. Lodret gerings- vinkel Vandret gerings- vinkel 0°–22,5° (venstre/højre) >0° – Løsn højre/venstre låseskrue (44). – Træk den venstre/højre justerbare anslagsskinne (28) helt ud. 22,5°–47° (venstre/højre) ≤48° (venstre/højre) – Løsn den venstre/højre låseskrue (44). – Træk den venstre/højre justerbare anslagsskinne (28) helt ud. – Løft den justerbare anslagsskinne op, og fjern den. Fastgørelse af emne (se billede I) Emnet skal altid være spændt fast for at sikre en optimal ar- bejdssikkerhed. Bearbejd ikke emner, der er så små, at de ikke kan spændes fast. – Tryk emnet hårdt mod anslagsskinnerne (28) og (27). – Stik den medleverede skruetvinge (41) ind i et af de dertil beregnede huller (42). – Tilpas skruetvingens gevindstang (40) til emnets højde. – Spænd gevindstangen (40) forsvarligt, og fastgør derved emnet. Indstilling af vandrette geringsvinkler Indstilling af vandrette standardgeringsvinkler (se billedet J) For hurtigere og mere præcist at kunne indstille ofte be- nyttede vandrette geringsvinkler er savbordet forsynet med hak (22): venstre højre
