Марка	Bosch
Модель	GCM 305-216 D Professional
Тип продукту	Радіальна торцювальна пила
Номінальна споживана потужність	1200 Вт
Частота обертання на холостому ходу	5200 об/хв
Вага	16,8 кг
Діаметр диска	216 мм
Посадковий діаметр	30 мм (або 25,4 мм залежно від версії)
Діапазон кута нахилу по горизонталі	48° вліво до 48° вправо
Діапазон кута нахилу по вертикалі	47° вліво до 47° вправо
Максимальні розміри заготовки (0°/0°)	70 x 305 мм (висота x ширина)
Максимальна глибина різання (0°/0°)	70 мм
Лазер	Клас 2, 650 нм, <1 мВт
Підсвічування	Вбудоване світлодіодне підсвічування
Спеціальні функції	Плавний пуск (Soft Start), гальмо, блокування шпинделя
Комплектація	Мішок для пилу, струбцина, регульований упор, шестигранний ключ
Обслуговування	Регулярно очищайте вентиляційні отвори та захисний кожух
Ремонтопридатність	Сервісний центр Bosch, запасні частини доступні на www.bosch-pt.com
Безпека	Захисний кожух маятникового типу, блокування вимикача

Часті запитання - GCM 305-216 D Professional BOSCH

Як замінити пилковий диск?

Відключіть інструмент. Відхиліть захисний кожух назад. Використовуйте шестигранний ключ для відкручування гвинта з внутрішнім шестигранником (ліве різьблення). Зніміть фланець та диск. Встановіть новий диск, дотримуючись напрямку обертання, потім затягніть гвинт.

Як відрегулювати кут нахилу столу?

Послабте кнопку фіксації. Для стандартних кутів потягніть важіль і поверніть стіл до потрібної зарубки. Для довільного кута потягніть важіль і натисніть на фіксуючий важіль, потім вільно поверніть стіл. Затягніть кнопку.

Як використовувати лазер?

Натисніть кнопку (6), щоб активувати обидва лазерні промені. Вони показують лінію різання. Розташуйте заготовку так, щоб ваша позначка знаходилася між двома лініями. Регулярно перевіряйте вирівнювання лазера.

Яка потужність пилки?

Номінальна споживана потужність становить 1200 Вт, а частота обертання холостого ходу 5200 об/хв. Функція Soft Start забезпечує плавний пуск.

Як чистити пилку?

Відключіть інструмент. Очищайте вентиляційні отвори та захисний кожух за допомогою щітки або стисненого повітря. Регулярно очищайте ковзний ролик. Уникайте накопичення пилу.

Як транспортувати пилку?

Встановіть пилку в транспортне положення (рукав інструменту опущений, транспортний фіксатор натиснутий). Зніміть знімні аксесуари. Використовуйте транспортну ручку або вбудовані ручки. Не беріться за упори заготовки.

Які матеріали можна різати?

Пилка призначена для деревини (м'якої та твердої), ДСП та ДВП. З відповідним диском можна також різати алюміній та пластики. Не підходить для чорних металів.

Як налаштувати лазер?

Встановіть пилку в робоче положення, кут нахилу столу 0°. Послабте гвинти захисної кришки. Послабте гвинт кріплення корпусу лазера та переміщайте його вбік, поки промені не перестануть відхилятися при опусканні рукава. Затягніть гвинт та кришку.

Як закріпити заготовку?

Притисніть заготовку до упорів. Використовуйте струбцину з комплекту, вставивши її в один з отворів. Відрегулюйте різьбовий стрижень на висоту заготовки та затягніть. Для довгих заготовок підтримуйте вільний кінець.

Де знайти запасні частини?

Запасні частини доступні на сайті www.bosch-pt.com (схеми та онлайн-замовлення). Ви також можете звернутися до післяпродажного обслуговування Bosch за телефоном 09 70 82 12 26 (Франція).

ПОСІБНИК КОРИСТУВАЧА GCM 305-216 D Professional BOSCH

цк Оригінальна інструкція з

експлуатації

Українська ...... Сторінка 231

Казак......Бет 244

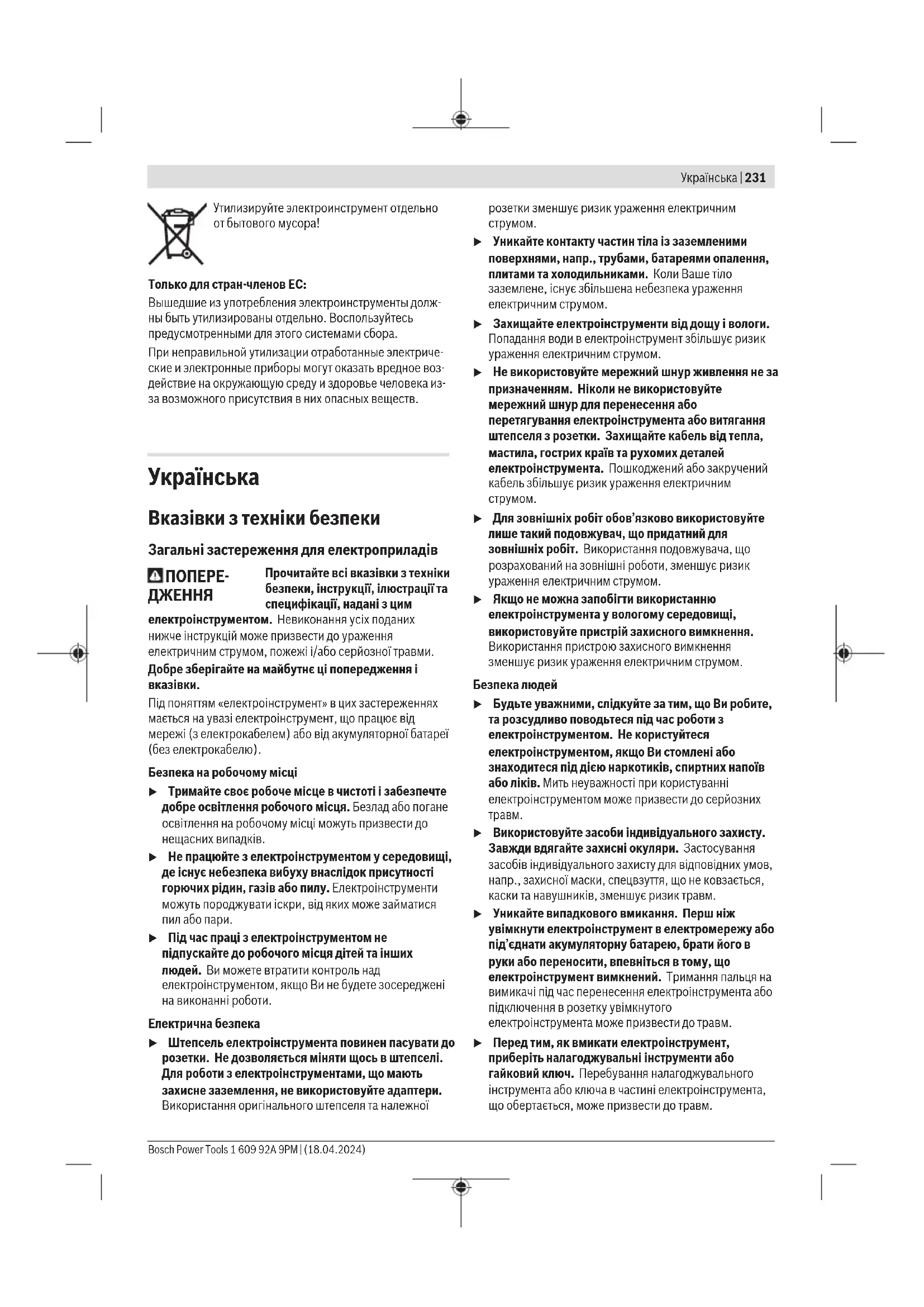

Вказівки з техніки безпеки

Загальні застереження для електроприладів

ПОПЕРЕ- ДЖЕННЯ

Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим

електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або серйозної травми.

Добре зберігайте на майбутнє ці попередження і вказівки.

Під поняттям «електроінструмент» в цих застереженнях мається на увазі електроінструмент, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

Безпека на робочому місці

• Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків.
  Не працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроінструменти можуть породжувати іскри, від яких може займатися пил або пари.
  Під час праці з електроінструментом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над електроінструментом, якщо Ви не будете зосереджені на виконанні роботи.

Електрична безпека

▶ Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроінструментами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної

розетки зменшує ризик ураження електричним струмом.

Уникайте контакту частин тіла із заземленими поверхнями, напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом.
Захищайте електроінструменти від дощу і вологи. Попадання води в електроінструмент збільшує ризик ураження електричним струмом.
He використовуйте мережний шнур живлення не за призначенням. Ніколи не використовуйте мережний шнур для перенесення або перетягування електроінструмента або витягання штепселя з розетки. Захищайте кабель від тепла, мастила, гострих країв та рухомих деталей електроінструмента. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом.
Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом.
Якщо не можна запобігти використанню електроінструмента у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом.

Безпека людей

Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроінструментом. Не користуйтеся електроінструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроінструментом може призвести до серйозних травм.
▶ Використовуйте засоби індивідуального захисту. Завжди вдягайте захисні окуляри. Застосування засобів індивідуального захисту для відповідних умов, напр., захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм.
Уникайте випадкового вмикання. Перш ніж увімкнути електроінструмент в електромережу або під'єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроінструмент вимкнений. Тримання пальця на вимикачі під час перенесення електроінструмента або підключення в розетку увімкнутого електроінструмента може призвести до травм.
▶ Перед тим, як вмикати електроінструмент, приберіть налагоджувальні інструменти або гайковий ключ. Перебування налагоджувального інструмента або ключа в частині електроінструмента, що обертається, може призвести до травм.

232 | Українська

Уникайте неприродного положення тіла. Завжди зберігайте стійке положення та тримайте рівновагу. Це дозволить Вам краще контролювати електроінструмент у небезпечних ситуаціях.
Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються.
Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.
Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми.
He перевантажуйте електроінструмент. Використовуйте такий електроінструмент, що спеціально призначений для відповідної роботи. З придатним електроінструментом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.
▶ Не користуйтеся електроінструментом з пошкодженим вимикачем. Електроінструмент, який не вмикається або не вимикається, є небезпечним і його треба відремонтувати.
▶ Перед тим, як регулювати що-небудь в електроінструменті, міняти приладдя або ховати електроінструмент, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску електроінструмента.
Ховайте електроінструменти, якими Ви саме не користуєюся, від дітей. Не дозволяйте користуватися електроінструментом особам, що не знайомі з його роботою або не читали ці вказівки. Використання електроінструментів недосвідченими особами може бути небезпечним.
Старанно доглядайте за електроінструментами і приладдям. Перевіряйте, щоб рухомі деталі електроінструмента були правильно розташовані та не заїдали, не були пошкодженими або у будьякому іншому стані, який міг би вплинути на функціонування електроінструмента. Пошкоджені електроінструменти потрібно відремонтувати, перш ніж користуватися ними знову. Велика кількість нещасних випадків спричиняється поганим доглядом за електроінструментами.
▶ Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з

Правильне поводження та користування електроінструментами

гострим різальним краєм менше застряють та легші в експлуатації.

Використовуйте електроінструмент, приладдя до нього, робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроінструментів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.
- Trимайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.

Сервіс

Віддавайте свій електроінструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить роботу пристрою протягом тривалого часу.

Вказівки з техніки безпеки для торцювально- вусорізних пилкок

Торцювально-вусорізні пилки призначені для різання деревини і схожих на деревину матеріалів. Забороняється їхнє використання з абразивними відрізними дисками для різання чорних металів, напр., прутів, стрижнів, штифтів тощо. Пил від шліфування спричинює заклинювання рухомих частин, напр., нижнього захисного кожуха. Іскри, що утворюються під час абразивного різання, можуть пропалити нижній абразивний кожух, вставку в прорізі для диска й інші пластикові частини.

Завжди, коли можливо, використовуйте струбцини для затискання оброблюваної заготовки. Під час притримування оброблюваної заготовки рукою обов'язково тримайте руку на відстані не менш ніж 100 мм від будь-якого боку пиляльного диска. Не використовуйте цю пилку для різання заготовок, що є занадто малими для надійного затискання або притримування рукою. Якщо рука знаходиться занадто близько до пиляльного диска, зростає ризик травми від контакту з пиляльним диском.

Оброблювальна заготовка повинна бути нерухома і затиснена або притримуватися рукою з опорою одночасно як на заготовку, так і на стіл. Ніколи не подавайте оброблювану заготовку під пиляльний диск і не виконуйте різання без опори. Незатиснені або рухомі оброблювані заготовки можуть бути відкинуті на високій швидкості, що може спричинити травми.

▶ Проштовхуйте пиляльний диск крізь оброблювану заготовку. Не протягуйте пиляльний диск крізь оброблювану заготовку. Щоб виконати розріз, підійміть головку пилки і насуньте її на

оброблювану заготовку без різання, увімкніть двигун, натисніть на головку пилки зверху донизу і проштовхніть пиляльний диск крізь оброблювану заготовку. Різання під час руху на себе скоріш за все призведе до того, що пиляльний диск сяде на оброблювану заготовку і буде різко відкинутий в бік оператора.

Руки ніколи не повинні перетинати лінію різання ані спереду, ані позаду пиляльного диска.

Притримування оброблюваної заготовки перехрещеними руками, тобто тримання оброблюваної заготовки праворуч від пиляльного диска лівою рукою і навпаки, є дуже небезпечним.

He простягайте руку за огорожу ближче ніж за 100 мм від будь-якого боку пиляльного диска ані для видалення деревинної стружки, ані для чогось іншого, поки диск продовжує обертатися. Відстань до пиляльного диска, що обертається, до руки може бути неправильно визначена, що може призвести до важких травм.

► Оглядайте оброблювану заготовку перед різанням. Якщо оброблювана заготовка має гнуту або кручену форму, затискайте її зовнішньою поверхнею вигину. Завжди слідкуйте за тим, щоб на лінії розрізу не було проміжку між оброблюваною заготовкою, огорожею і столом.

Оброблювані заготовки гнутої або крученої форми можуть перекрутится або зміститися, що може призвести до заклинювання пиляльного диска, що обертається, під час різання. В оброблюваній заготовці не повинно бути жодних гвіздків або сторонніх предметів.

Використовуйте пилку лише після очищення столу від усіх інструментів, обрізків деревини тощо, за виключенням оброблюваної заготовки. Дрібне сміття або незакріплені шматки деревини чи інші предмети, що контактують з пиляльним диском під час його обертання, можуть бути відкинуті вбік на великій швидкості.

Ріжте оброблювані заготовки лише по одній за раз. Складені стопкою декілька оброблюваних заготовок не можна як слід закріпити або скріпити разом і вони можуть затиснути пиляльний диск або зміститися під час різання.

▶ Перед використанням переконайтеся, що торцювальна пилка монтована або встановлена на рівну, стабільну робочу поверхню. Рівна, стабільна робоча поверхня зменшує ризик хитання торцювальної пилки.

Плануйте свою роботу. Під час кожної зміни налаштування вертикального або горизонтального кута розпилювання слідкуйте за тим, щоб регульована огорожа була встановлена правильно для підтримування оброблюваної заготовки і не заважала ані пиляльному диску, ані захисній системі. Не вмикаючи електроінструмент у положення «УВІМК» і без оброблюваної заготовки на столі,

повністю проведіть пиляльний диск уздовж уявної лінії розрізу, щоб переконатися, що немає жодних перешкод або загрози порізати огорожу.

Забезпечуйте адекватну опору, напр., додаткові столи, козли, для оброблюваної заготовки, яка є ширшою або довшою, ніж стіл. Оброблювані заготовки, які є ширшими або довшими, ніж стіл торцювальної пилки, без відповідної опори можуть нахилитися. Якщо відрізна частина або оброблювана заготовка нахилиться, вона може підняти нижній захисний кожух або її може відкинути пиляльний диск, що обертається.

He використовуйте інших людей в якості додаткового стола або додаткової опори. Нестійка опора оброблюваної заготовки може призвести до заклинювання пиляльного диска або зміщення оброблюваної заготовки під час різання, через що Вас і Вашого помічника може затягти під пиляльний диск, що обертається.

Відрізна частина не повинна бути затиснена або чимось притиснена до пиляльного диска, що обертається. При затисненні, напр. під час використання підпори для встановлення довжини, відрізна частина може заклинити пиляльний диск і може бути різко відкинута.

Завжди використовуйте струбцину або затискний пристрій, призначений для надійного закріплення круглих матеріалів, напр., стрижнів або труб. Стрижні зазвичай відкочуються під час різання, через що пиляльний диск може захопити і тягнути оброблювану заготовку разом з рукою під пиляльний диск.

Дайте пиляльному диску розігнатися до повної швидкості перед тим, як торкатися оброблюваної заготовки. Це знижує ризик відкидання оброблюваної заготовки.

Якщо оброблювану заготовку або пиляльний диск заклинило, вимкніть торцювальну пилку. Зачекайте, поки всі деталі, що рухаються, зупиняться, і вийміть штепсель з розетки мережі живлення і/або вийміть батарею. Потім вивільніть затиснений матеріал. Якщо продовжувати різати оброблювану заготовку, яку заклинило, можна втратити контроль над торцювальною пилкою або пошкодити її.

По завершенні різання відпустіть вимикач, опустіть головку пилки донизу і зачекайте поки пиляльний диск не зупиниться, і лише потім прибирайте відрізану частину. Наближати руку до пиляльного диска, що рухається за інерцією, небезпечно.

▶ Міцно тримайте ручку, коли виконуєте неповне різання або відпускаєте вимикач до того, як головка пилки повністю опуститься донизу. Під час гальмування пилки головку пилки може раптово потягнути донизу, що веде до ризику отримати травму.

▶ Не відпускайте ручку, якщо пиляльна головка досягла найнижчого положення. Завжди вручну

234 | Українська

повертайте пиляльну головку у верхнє положення. Якщо пиляльна головка рухається безконтрольно, існує ризик травмування.

• Тримайте робоче місце у чистоті. Суміші матеріалів особливо небезпечні. Пил легких металів може загорятися або вибухати.
  He використовуйте пиляльні диски, що затупилися, погнулися, мають тріщини або пошкодження. Пиляльні диски з тупими або неправильно спрямованими зубами, зважаючи на дуже вузький проміжок, призводять до завеликого тертя, заклинення пиляльного диска і смикання.
  ▶ Не використовуйте пиляльні диски з високолегованої швидкорізальної сталі (сталь HSS). Такі диски можуть швидко ламатися.
  Завжди використовуйте лише пиляльні диски правильного розміру і з придатним посадочним отвором (напр., ромбоподібної або круглої форми). Пиляльні диски, що не підходять до монтажних деталей пилки, обертаються нерівно і призводять до втрати контролю.
  Ніколи не збирайте залишки розпилу, стружки тощо в зоні різання при працюючому електроінструменті. Спочатку приведіть кронштейн робочого інструмента в стан спокою і лише потім вимикайте електроінструмент.
  Після роботи не торкайтеся пиляльного диска, доки він не охолоне. Пиляльний диск під час роботи дуже нагрівається.
  ▶ Електроінструмент постачається з попереджувальною табличкою лазерного випромінювання (див. таблицю "Символи і їх значення").
  Якщо текст попереджувальної таблички лазерного випромінювання написаний не мовою Вашої країни, перед першим запуском в експлуатацію заклейте її наклейкою на мові Вашої країни, що входить у комплект постачання.
  ▶ Ні в якому разі не знімайте за приладу і не закривайте поперджувальні таблички.

Не направляйте лазерний промінь на людей або тварин, і самі не дивіться на прямий або відображуваний лазерний промінь. Він може засліпити інших людей, спричинити нещасні випадки або пошкодити очі.

▶ У разі потрапляння лазерного променя в око, навмисне заплющіть очі і відразу відверніться від променя.
Нічого не міняйте в лазерному пристрої. Описані в цій інструкції з експлуатації можливості для налаштування можна використовувати без будь-яких ризиків.
▶ Не дозволяйте дітям використовувати електроінструмент без нагляду. Діти можуть ненавмисне засліпити себе чи інших людей

Символи

Нижчеподані символи можуть знадобиться Вам при користуванні Вашим електроприладом. Будь ласка, запам'ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися електроприладом.

Символи та їхнє значення

Лазерне випромінювання Не дивіться на промінь Побутовий лазерний виріб класу 2 EN 50689:2021

Не підставляйте руки в зону розпилювання, коли електроінструмент працює. Доторкання до пиляльного полотна становить небезпеку поранення.

Вдягайте пилозахисну маску.

Вдягайте захисні окуляри.

Вдягайте навушники. Шум може пошкодити слух.

Небезпечна зона! За можливості не підставляйте в неї кисті, пальці або руки.

Під час транспортування електроінструменту тримайтеся тільки за ці позначені місця (заглибини для рук) або за рукоятку для перенесення.

При розпилюванні під вертикальним кутом нахилу треба витягти пересувні упорні планки назовні або взагалі зняти їх.

d Зверніть увагу на характеристики пиляльного диска (діаметр пиляльного диска D, діаметр отвору d). Діаметр отвору d повинен відповідати шпинделю інструмента (без зазору). Якщо потрібно скористатися перехідником, слідкуйте за тим, щоб розміри редуктора відповідали товщині пиляльного полотна, діаметру отвору пиляльного полотна та діаметру

Символи та їхне значення

шпинделя інструмента. Якщо можливо, використовуйте перехідник, який постачається разом з пиляльним полотном.

Діаметр пиляльного диска D повинен відповідати зазначеному на символі.

Див. також «Розміри придатних пиляльних дисків» у розділі «Технічні характеристики».

Опис продукту і послуг

Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм.

Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації.

Призначення приладу

Електроінструмент призначений для стаціонарного прямого поздовжнього та поперечного розпилювання деревини. Можної горизонтальні кути розпилювання від -48^ до +48^ , а також вертикальні кути розпилювання від 47^ (ліворуч) до 47^ (праворуч).

За своєю потужністю електроінструмент розрахований на розпилювання твердих і м'яких порід дерева, а також деревностружкових і деревноволокнистих плит.

При використанні відповідних пиляльних дисків можливе розпилювання алюмінієвих профілів і пластмаси.

Це споживчий лазерний виріб відповідно до стандарту EN 50689.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення електроінструменту на сторінці з малюнком.

(1) Фіксуючий гвинт підтягувального пристрою

(2) Натяжний пристрій

(3) Транспортна рукоятка

(4) Захисний кожух

(5) Вимикач підсвітлювального світлодіода

(6) Вимикач лазера (позначення лінії розпилювання)

(7) Фіксатор вимикача

(8) Вимикач

(9) Рукоятка

(10) Захисний ковпачок лазера

(11) Вихідний отвір для лазерного променя

(12) Маятниковий захисний кожух

(13) Ковзний ролик

(14) Стіл

(15) Монтажні отвори

(16) Вставний щиток

(17) Фіксаторна дужка

(18) Ручка фіксації для вільного регулювання кута розпилювання (горизонтального)

(19) Важіль для попереднього настроювання кута розпилювання (горизонтального)

(20) Захист від перекидання

(21) Попереджувальна табличка для роботи з лазером

(22) Насічки для стандартних кутів розпилювання (горизонтальних)

(23) Шкала для настроювання кута розпилювання (горизонтального)

(24) Затискний гвинт подовжувача стола

(25) Подовжувач стола

(26) Опора заготовки (гнучка знімна)

(27) Нерухома упорна планка

(28) Пересувна упорна планка

(29) Шкала кутів розпилювання (вертикальних)

(30) Індикатор кута розпилювання (вертикального)

(31) Дефлектор для сходу стружки

(32) Пиляльне полотно

(33) Фіксатор шпинделя

(34) Транспортний фіксатор

(35) Скоба захисту від перекидання

(36) Поздовжній упор

(38) Юстирувальний гвинт обмежувача глибини

(39) Обмежувач глибини

(40) Стрижень з різьбою

(41) Струбцина

(42) Отвори під струбцину

(43) Ключ-шестигранник/плоска викрутка

(44) Фіксуючий гвинт пересувної упорної планки

(45) Барашкова гайка кута розпилювання (вертикального)

(46) Фіксаторний важіль кута розпилювання (вертикального)

(47) Кріплення для опори заготовки (на електроінструменті)

(48) Кріплення для другої опори заготовки (на опорі заготовки)

(49) Болт із суцільною різьбою

(50) Всмоктувальний перехідник до пилососа

(51) Гвинт з внутрішнім шестигранником для кріплення пиляльного диска

(52) Затискний фланець

(53) Внутрішній затискний фланець

236 | Українська

(54) Кріпильні гвинти для вставного щитка
(55) Гвинт захисного ковпачка лазера
(56) Кріпильний гвинт для корпусу лазера
(57) Корпус лазера

(58) Індикатор кута розпилювання (горизонтального)
(59) Гвинт індикатора кута (горизонтального)
(60) Гвинт індикатора кута (вертикального)
(61) Заглибини для рук

Технічні дані

Панельна пилка GCM 305-216 D GCM 305-216 D
Товарний номер	3 601 M49 0..	3 601 M49 0B.
Номінальна споживана потужність Вт 1200 1200
Частота обертання холостого ходу об/хв 5200 5200
Soft Start (м'який старт) ● ●
Тип лазера нм 650 650
	мВт < 1 < 1
Клас лазера 2 2
Bara ^A)	кг 16,8 16,8
Клас захисту		☐ / II / II
Розміри придатних пиляльних полотен
Діаметр пиляльного полотна D	мм 216 216
Товщина центрального полотна мм	1,2-1,8	1,2-1,8
Діаметр отвору d	мм	30 25,4

A) Вага без кабелю для підключення до мережі та без штепсельної вилки
Параметри зазначені для номінальної напруги [U] 220 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри.
Допустимі розміри заготовки (максимальні/мінімальні): (див. „Допустимі розміри заготовки“, Сторінка 241)
Значення можуть відрізнятися залежно від виробу, умов застосування та довкілля. Детальнішу інформацію див. на www.bosch-professional.com/wac.

Інформація щодо шуму

Значення звукової емісії визначені відповідно до EN IEC 62841-3-9.

А-зважений рівень шуму від електроінструменту, як правило, становить: рівень звукового тиску 95 дБ(А); звукова потужність 109 дБ(А). Похибка К = 3 дБ.

Вдягайте навушники!

Зазначений в цих вказівках рівень емісії шуму вимірювався за нормованою процедурою, отже ним можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки емісії шуму.

Зазначений рівень емісії шуму стосується основних робіт, для яких застосовується електроінструмент. Однак у разі застосування електроінструмента для інших робіт, роботи з іншим приладдям або у разі недостатнього технічного обслуговування рівень емісії шуму може бути іншим. В результаті емісія шуму протягом всього робочого часу може значно зрости.

Для точної оцінки емісії шуму потрібно враховувати також і інтервали часу, коли електроінструмент вимкнутий або, хоч і увімкнутий, але фактично не працює. Це може значно зменшити сумарну емісію шуму протягом робочого часу.

Монтаж

Уникайте ненавмисного запуску електроприладу. Під час монтажних та інших робіт з електроприладом штепсель не повинен знаходитися в розетці.

Обсяг поставки

Див. ілюстрацію комплекту поставки на початку інструкції з експлуатації.

Перед початком роботи з електроінструментом перевірте наявність всіх вказаних нижче деталей:

• Панельна пилка з монтованим пиляльним полотном
• Затискне колесо (45)
• Пересувна упорна планка (28)
• Струбцина (41)
• Ключ-шестигранник/хрестоподібна викрутка (43)
• Контейнер для пилу (37)
• Опори заготовок (26) (2 шт.)

Вказівка: Перевірте електроінструмент на наявність можливих пошкоджень.

Перед продовженням експлуатації електроінструмента

ретельно перевірте захисні пристрої та легко пошкоджувані деталі на бездоганну роботу відповідно призначенню. Перевірте, чи бездоганно працюють рухомі деталі, чи не застряють вони і чи немає пошкоджених деталей. Для забезпечення бездоганної роботи всі деталі мають бути правильно монтованими і відповідати всім вимогам. Пошкоджені захисні пристрої і деталі треба належним чином відремонтувати або поміняти у зареєстрованій спеціалізованій майстерні.

• Обережно вийміть всі деталі з упаковки.
• Зніміть з електроприладу і з приладдя всю упаковку.
  – 3 метою полегшення роботи при монтажі надісланих у комплекті постачання елементів приладу зважайте на те, що електроінструмент знаходиться у положенні для транспортування.

Опору заготовки (26) можна розташувати на електроінструменті ліворуч, праворуч або спереду. Гнучка система вставляння надає можливість різноманітних варіантів подовження або розширення (див. мал. G).

– За потреби встроміть опору заготовки (26) у кріплення (47) на електроінструменті або у кріплення (48) другої опори заготовки.

Ніколи не носіть електроінструмент, тримаючи за опору заготовки. Для транспортування електроінструмента користуйтеся лише транспортним приладдям.

Монтаж затискного колеса (див. мал. А2)

Затискне колесо (45) фіксує налаштований вертикальний кут розпилювання та необхідне для безпечної роботи.

– Відкрутіть шестигранну гайку з різьбового болта (49).
– Накрутіть затискне колесо (45) за годинниковою стрілкою на різьбовий болт (49) і затягніть.

Монтаж пересувної упорної планки (див. мал. А3)

Пересувну упорну планку (28) необхідно встановлювати перед пилянням.

– Пересуньте упорну планку (28) праворуч з пиляльного полотна у відповідний паз і затягніть фіксуючий гвинт (44). При цьому сплощена частина упорної планки повинна бути спрямована всередину до пиляльного полотна.

Стаціонарний або гнучкий монтаж

▶ Щоб забезпечити безпечні умови для орудування, перед експлуатацією електроприлад треба монтувати на рівній та стабільній поверхні (напр., на верстаку).

Монтаж на робочій поверхні (див. мал. В1-В2)

– За допомогою придатних гвинтів закріпіть електроприлад на робочій поверхні. Для цього передбачені отвори (15).

a60

- За допомогою звичайної струбцини закріпіть електроприлад ніжками до робочої поверхні.

Монтаж на верстаку виробництва Bosch

Робочі столи GTA виробництва Bosch забезпечують стійке положення електроінструмента на будь-якій поверхні завдяки можливості регулювання ніжок по висоті. Опори робочого стола слугують для підпертя довгих заготовок.

▶ Прочитайте всі попередження і вказівки, що додаються до верстака. Невиконання попереджень і вказівок може призводити до ураження електричним струмом, пожежі та/або важких травм.
▶ Перш ніж монтувати електроінструмент, правильно зберіть верстак. Бездоганний монтаж важливий, щоб запобігти ризику обвалення верстака.
– Монтуйте електроінструмент на робочому столі в положенні як для транспортування.

Гнучкий монтаж (не рекомендується!) (див. мал. В3)

Якщо у виняткових випадках неможливо закріпити електроінструмент на рівній та стабільній поверхні, його можна встановити за допомогою захисту від перекидання.

▶ Без захисту від перекидання електроінструмент стоїть нестабільно і, особливо при розпилюванні під максимальними горизонтальними і/або вертикальними кутами нахилу, може перекинутися.

– Вкрутіть або викрутіть захист від перекидання (20) настільки, щоб електроінструмент рівно стояв на робочій поверхні.

Відсмоктування пилу/тирси/стружки

Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров'я. Торкання або вдихання пилу може викликати у Вас, або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів.

Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам.

– За можливістю використовуйте придатний для матеріалу відсмоктувальний пристрій.
- Слідкуйте за доброю вентиляцією на робочому місці.
– Рекомендується вдягати респіраторну маску з фільтром класу P2.

Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні.

238 | Українська

▶ Уникайте накопичення пилу на робочому місці. Пил може легко займатися.

Відсмоктувальний пристрій для пилу/стружки може забиватися пилом, стружкою або уламками заготовки.

– Вимкніть електроприлад та витягніть штепсель з розетки.
– Зачекайте, поки пиляльний диск повністю не зупиниться.
– З'ясуйте причину засмічення пристрою та усуньте її.

Власна система відсмоктування (див. мал. С)

Для простого збирання стружки використовуйте доданий контейнер для пилу (37).

– Встановіть транспортну рукоятку (3) вертикально.
– Вставте та накрутіть мішок для пилу (37) у відсмоктувальний адаптер (50) таким чином, щоб штир мішка для пилу увійшов у зачеплення в отворі на відсмоктувальному адаптері.

Під час розпилювання контейнер для пилу в жодному разі не повинен торкатися рухомих деталей приладу. Своєчасно спорожнюйте контейнер для пилу.

▶ Перевіряйте та прочищайте пилозбірний мішок після кожного використання.
▶ Для уникнення небезпеки пожежі знімайте пилозбірний мішок при розпилюванні алюмінію.

Зовнішне відсмоктування

Для відсмоктування можна також під'єднати до перехідника пилосмока (50) шланг пилосмока (∅ 35 мм).

– Під'єднайте шланг пилосмока до перехідника пилосмока (50).

Пиловідсмоктувач повинен бути придатним для роботи з оброблюваним матеріалом.

Для відсмоктування особливо шкідливого для здоров'я, канцерогенного або сухого пилу потрібний спеціальний пиловідсмоктувач.

Заміна пиляльного диска (див. мал. D1-D4)

▶ Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки.
▶ Для монтажу пиляльного диска обов'язково вдягайте захисні рукавиці. Торкання до пиляльного диска несе в собі небезпеку поранення.

Використовуйте лише пиляльні диски, допустима максимальна швидкість яких вище, ніж кількість обертів Вашого електроприладу при роботі на холостому ході.

Використовуйте лише пиляльні диски, що відповідають характеристикам, зазначеним в цій інструкції, перевірені за EN 847-1 та мають відповідне маркірування.

Використовуйте лише пиляльні диски, що рекомендовані виробником електроінструменту та придатні для оброблюваного матеріалу. Це попереджує перегрівання зубців під час розпилювання.

– Встановіть електроінструмент в робоче положення.

– Відхиліть маятниковий захисний кожух (12) назад і утримуйте маятниковий захисний кожух у цьому положенні.
– Повертайте гвинт з внутрішнім шестигранником (51) за допомогою ключа-шестигранника (6 мм) (43) і одночасно натискайте на фіксатор шпинделя (33), поки він не увійде у зачеплення.
– Тримайте натиснутим фіксатор шпинделя (33) і викрутіть гвинт з внутрішнім шестигранником (51) за стрілкою годинника (ліва різь!).
– Зніміть затискний фланець (52).
- Зніміть пиляльне полотно (32).
– Повільно знову опустіть вниз маятниковий захисний кожух.

▶ Під час монтажу слідкуйте за тим, щоб напрямок різання зубів (стрілка на пиляльному диску) збігався з напрямком стрілки на захисному кожусі!

За потреби очистіть перед позиціонуванням всі деталі, що будуть монтуватися.

– Відхиліть маятниковий захисний кожух (12) назад і утримуйте маятниковий захисний кожух у цьому положенні.
– Надіньте нове пиляльне полотно на внутрішній затискний фланець (53).
– Поставте затискний фланець (52) і вкрутіть гвинт з внутрішнім шестигранником (51). Натисніть фіксатор шпинделя (33), щоб він увійшов в зачеплення, і затягніть гвинт з внутрішнім шестигранником проти стрілки годинника.
– Повільно знову опустіть вниз маятниковий захисний кожух.

Робота

▶ Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки.

Транспортний фіксатор (див. мал. Е)

Транспортний фіксатор (34) полегшує орудування електроінструментом під час його транспортування до місця експлуатації.

Відпускання фіксації (робоче положення)

– Злегка притисніть кронштейн вниз за рукоятку (9), щоб зняти навантаження з транспортного фіксатора (34).
– Витягніть транспортний фіксатор (34) до кінця назовні.
– Повільно підніміть кронштейн робочого інструмента.

Фіксація електроприладу (положення для транспортування)

– Відпустіть фіксуючий гвинт (1), якщо підтягувальний пристрій (2) клинить. Потягніть кронштейн робочого інструмента до кінця вперед і знову затягніть

фіксуючий гвинт, щоб зафіксувати підтягувальний пристрій.

• Потягніть обмежувач глибини (39) вгору.
• Для фіксації стола (14) затягніть ручку фіксації (18).
  – Нахиліть кронштейн робочого інструмента за рукоятку (9) донизу настільки, щоб транспортний фіксатор (34) можна було повністю втиснути всередину.

Кронштейн робочого інструмента тепер надійно зафіксований для транспортування.

Підготовка до роботи

З метою точного розпилювання, після інтенсивної експлуатації електроінструмента треба перевірити його базові параметри та за потреби підкорегувати їх. Для цього потрібний досвід та відповідний спеціальний інструмент.

Майстерня Bosch виконує таку роботу швидко і надійно.

Подовження/розширення стола (див. мал. F-G)

Довгі та важкі заготовки потрібно підперти або підкласти що-небудь під них.

Стіл можна подовжити вліво і вправо за допомогою подовжувачів стола (25).

• Відпустіть затискний гвинт (24).
  – Витягніть подовжувач стола (25) на необхідну довжину назовні.
  – Щоб зафіксувати подовжувач стола затисніть затискний гвинт (24) знову.

Гнучка система вставляння опори заготовки (26) надає можливість різноманітних варіантів подовження або розширення.

– За потреби встроміть опору заготовки (26) у кріплення (47) на електроінструменті або у кріплення (48) другої опори заготовки.
Ніколи не носіть електроінструмент, тримаючи за опору заготовки.

Для транспортування електроінструмента користуйтеся лише транспортним приладдям.

Пересування упорної планки (див. мал. Н)

Під час розпилювання під горизонтальними і/або вертикальними кутами необхідно відповідно до напряму різання витягнути ліву або праву пересувну упорну планку (28) назовні або зовсім зняти її.

Вертикальний кут розпилювання	Горизонтальний кут розпилювання
0^ -22, 5^ (ліворуч/праворуч)	>0^	– Відпустіть лівий/правий фіксуючий гвинт (44).– Витягніть ліву/праву пересувну упорну планку (28) до кінця назовні.
22,5^ -47°(ліворуч/праворуч)	≤ 48^ (ліворуч/праворуч)	– Відпустіть лівий/правий фіксуючий гвинт (44).– Витягніть ліву/праву пересувну упорну планку (28) до кінця назовні.– Підніміть пересувну упорну планку вгору і зніміть її.

Закріплення оброблювальної заготовки (див. мал. I)

Щоб забезпечити оптимально безпечну роботу, треба завжди добре затискувати оброблювальну заготовку. Не обробляйте заготовки, які неможливо затиснути через їхні малі розміри.

– Із силою притисніть оброблювану заготовку до упорних планок (28) і (27).
– Встроміть додану струбцину (41) в один з передбачених отворів (42).
– Відрегулюйте стрижень з різьбою (40) струбцини під висоту заготовки.
– Туго затягніть стрижень з різьбою (40) і зафіксуйте таким чином заготовку.

Настроювання горизонтального кута розпилювання

Настроювання стандартних горизонтальних кутів розпилювання (див. мал. J)

Для швидкого і точного настроювання часто використовуваних кутів розпилювання на столі передбачені насічки (22):

зліва справа

0^

45^;30^;22,5^;15^15^;22,5^;30^;45^

– Відпустіть ручку фіксації (18), якщо вона затягнута.
– Потягніть важіль (19) та поверніть стіл (14) до бажаної насічки ліворуч або праворуч.
– Знову відпустіть важіль. Важіль повинен відчутно увійти в зачеплення в насічці.
– Знову затягніть ручку фіксації (18).

240 | Українська

Настроювання довільних горизонтальних кутів розпилювання (див. мал. К)

Горизонтальний кут розпилювання можна встановлювати в діапазоні від 48° (ліворуч) до 48° (праворуч).

– Відпустіть ручку фіксації (18), якщо вона затягнута.
– Потягніть важіль (19) і одночасно натисніть на фіксаторну дужку (17), щоб вона увійшла в зачеплення в передбачену для цього канавку. Після цього стіл вільно пересуватиметься.
– Повертайте стіл (14) за допомогою ручки фіксації ліворуч або праворуч, поки індикатор кута (58) не покаже бажаний горизонтальний кут розпилювання.
– Знову затягніть ручку фіксації (18).
– Щоб знову ослабити важіль (19) (для настроювання горизонтальних стандартних кутів розпилювання), потягніть важіль вгору. Фіксаторна дужка (17) повертається в своє початкове положення, а важіль (19) може знову зайти у зачеплення на насічках (22).

Настроювання вертикального кута розпилювання

Вертикальний кут розпилювання можна встановлювати в діапазоні від 47° (ліворуч) до 47° (праворуч).

Для швидкого і точного настроювання вертикальних кутів розпилювання, що часто використовуються, передбачені фіксовані положення для кутів 0°, 22,5° і 45°.

– Переконайтеся, що затискне колесо (45) встановлене (див. „Монтаж затискного колеса (див. мал. А2)“, Сторінка 237).

Настроювання стандартних вертикальних кутів розпилювання (див. мал. L)

– Витягніть пересувні упорні планки (28) до кінця назовні або зовсім зніміть їх.
– Послабте затискне колесо (45).
– Потягніть фіксаторний важіль (46) назовні і зафіксуйте його у положенні холостого ходу. Таким чином можна використовувати весь діапазон кутів розпилювання (лівий і правий).
– Нахиляйте кронштейн за рукоятку (9) ліворуч або праворуч, доки індикатор кута (30) не покаже бажаний стандартний вертикальний кут розпилювання.
– Обертайте фіксаторний важіль (46). Фіксаторний важіль повинен відчутно зафіксуватися у положенні бажаного стандартного вертикального кута.
– Знову затягніть затискне колесо (45).

Настроювання довільних вертикальних кутів розпилювання

– Витягніть пересувні упорні планки (28) до кінця назовні або зовсім зніміть їх.
– Послабте затискне колесо (45).
– Потягніть фіксаторний важіль (46) назовні і зафіксуйте його у положенні холостого ходу.

Таким чином можна використовувати весь діапазон кутів розпилювання (лівий і правий).

– Нахиляйте кронштейн за рукоятку (9) ліворуч або праворуч так, щоб індикатор кута (30) не покаже бажаний вертикальний кут розпилювання.
– Знову затягніть затискне колесо (45).

Початок роботи

Зважайте на напругу в мережі! Напруга в джерелі струму повинна відповідати даним на заводській табличці електроінструмента.
▶ Перед розпилюванням завжди міцно затягуйте ручку фіксації (18) і затискне колесо (45). Інакше пиляльне полотно може перекоситися в заготовці.

Увімкнення підсвітлювального світлодіода

Підсвітлювальний світлодіод покращує видимість у безпосередній робочій зоні. Особливо хороших результатів розпилювання можна досягти, використовуючи підсвітлювальний світлодіод разом з позначенням лінії розпилювання лазерними променями.

– Увімкніть підсвітлювальний світлодіод за допомогою вимикача (5).
▶ Не дивіться прямо в підсвітлювальний світлодіод, його світло може засліпити Вас.

Увімкнення (див. мал. М)

– Щоб увімкнути електроінструмент, спочатку посуньте фіксатор вимикача (7) всередину, а потім натисніть вимикач (8) і тримайте його натисненим.

Вказівка: З міркувань техніки безпеки вимикач (8) не можна зафіксувати, його треба тримати натиснутим протягом всієї роботи.

Вимикання

– Для вимкнення відпустіть вимикач (8).

Soft Start

Soft Start обмежує потужність при вмиканні електроінструменту та дозволяє працювати з запобіжником 16 А.

Вказівка: Якщо одразу після вмикання електроінструмент працює на повній кількості обертів, вийшов з ладу Soft Start. Електроінструмент необхідно негайно відправити в сервісну майстерню.

Розпилювання

Загальні вказівки щодо розпилювання

▶ Перед розпилюванням завжди міцно затягуйте ручку фіксації (18) і затискне колесо (45). Інакше пиляльне полотно може перекоситися в заготовці.
▶ При всіх роботах з розпилювання спочатку Вам треба переконатися, що пиляльний диск ні при яких умовах не може торкатися упорної планки, струбцини чи інших деталей приладу. Приберіть можливо монтовані додаткові упори або відповідним чином припасуйте їх.

Захищайте пиляльний диск від ударів і поштовхів. Не натискуйте на пиляльний диск збоку.

Розпилюйте лише матеріали, допущені відповідно до призначення.

Не обробляйте викривлені заготовки. Заготовка завжди повинна мати рівний край для прикладення до упорної планки.

Довгі та важкі заготовки потрібно підперти або підкласти що-небудь під них.

Впевніться у тому, що маятниковий захисний кожух працює належним чином і вільно рухається. Коли кронштейн опускається, маятниковий захисний кожух має відкриватися. Коли кронштейн піднімається, маятниковий захисний кожух має знову закривати пиляльне полотно і фіксуватися у найвищому положенні кронштейна.

Положення оператора (див. мал. N)

He стійте в одну лінію з пиляльним диском перед електроінструментом, стояти треба завжди збоку в зміщеному відносно пиляльного диска положенні.

Таким чином Ви захистите себе від можливого рикошету.

– Не підставляйте руки і пальці під пиляльний диск, що обертається.

Розпилювання з горизонтальним пересуванням супорта

– Для розпилювання з підтягуванням (2) (широкі заготовки) відпустіть фіксуючий гвинт (1), якщо він затягнутий.
- За потреби встановить необхідний горизонтальний та/або вертикальний кут розпилювання.
– Із силою притисніть оброблювану заготовку до упорних планок (27) і (28).
- Затисніть оброблювану заготовку відповідно до її розмірів.
– Відсуньте кронштейн від упорної планки (27) настільки, щоб пиляльний диск опинився перед заготовкою.
- Увімкніть електроінструмент.
– Повільно опустіть кронштейн за рукоятку (9).
- Тепр притисніть кронштейн у напрямку упорних планок (27) і (28) та розпиляйте заготовку з рівномірною подачею.
– Вимкніть електроінструмент і зачекайте, поки пиляльний диск повністю не зупиниться.
– Повільно підніміть кронштейн робочого інструмента.

Розпилювання без горизонтального пересування супорта (торцювання) (див. мал. О)

– Для розпилювання без підтягування (невеликі деталі) відпустіть фіксуючий гвинт (1), якщо він затягнутий. Пересуньте кронштейн до упору в напрямку упорної планки (27) і знову затягніть фіксуючий гвинт (1).
– За потреби встановить необхідний горизонтальний та/або вертикальний кут розпилювання.

– Із силою притисніть оброблювану заготовку до упорних планок (27) і (28).
- Затисніть оброблювану заготовку відповідно до її розмірів.
– Увімкніть електроінструмент.
– Повільно опустіть кронштейн за рукоятку (9).
– Розпилюйте оброблювану заготовку з рівномірною подачею.
– Вимкніть електроінструмент і зачекайте, поки пиляльний диск повністю не зупиниться.
- Повільно підніміть кронштейн робочого інструмента.

Вказівки щодо роботи

Позначення лінії розпилювання (див. мал. Р)

Два лазерні промені показують ширину розрізу пиляльного диска. Завдяки цьому заготовку можна точно розташовувати для розпилювання, при цьому не потребно відкривати маятниковий захисний кожух.

– Увімкніть лазерні промені за допомогою вимикача (6).
– Вирівняйте позначку на заготовці між двох лазерних променів.

Вказівка: Перед початком розпилювання перевірте, чи правильно відображається ширина розпилювання (див. „Юстирування лазера“, Сторінка 242). Лазерні промені можуть зсунутися, напр., під дією вібрації при інтенсивному використанні.

Допустимі розміри заготовки

Максимальні заготовки:

Горизонтальний кут розпилювання

Вертикальний кут розпилювання

Висота х ширина [мм]

0^0^70× 305

45° (ліворуч/праворуч)

0° 70 x 215

45°(ліворуч) 45°(ліворуч) 42 x 215

45° (праворуч)

45° (праворуч)

20 x 215

0° 45° (ліворуч) 42 x 305

0° 45° (праворуч) 20 x 305

Мінімальні заготовки (= всі заготовки, які можна затискати ліворуч та праворуч від пиляльного полотна за допомогою доданої струбцини (41)): 100 x 40 мм (довжина х ширина)

Макс. глибина пропилювання (0°/0°): 70 мм

Настроювання обмежувача глибини (випилювання пазів) (див. мал. Q)

Якщо ви збираєтесь випилювати пази, обмежувач глибини необхідно переналаштувати.

– Поверніть обмежувач глибини (39) вперед.
– Поверніть кронштейн за рукоятку (9) в потрібне положення.
– Відрегулюйте юстирувальний гвинт (38) так, щоб його кінець торкався обмежувача глибини (39).
– Повільно підніміть кронштейн робочого інструмента.

242 | Українська

Розпилювання заготовок однакової довжини (див. мал. R)

Для простого розпилювання заготовок однакової довжини можна використовувати лівий або правий поздовжній упор (36).

– Обертайте поздовжній упор (36) вгору.
– Встановіть подовжувач стола (25) на необхідну довжину заготовки.

Особливі заготовки

Щоб розпилювати вигнутий або круглий матеріал, треба особливим чином зафіксувати його, щоб він не совався. На лінії розпилювання не повинно бути щілин між оброблюваним матеріалом, упорною планкою і столом. За необхідністю виготуйте спеціальне кріплення.

Заміна вставних щитків (див. мал. S)

Через тривалу експлуатацію електроінструмента вставні щитки (16) можуть зношуватись.

Зношені вставні щитки треба поміняти.

– Встановіть електроінструмент в робоче положення.
– Викрутіть гвинти (54) за допомогою стандартної хрестоподібної викрутки і вийміть старий вставний щиток (16).
– Встроміть новий вставний щиток і знову міцно закрутіть гвинти (54).

Юстирування лазера

Вказівка: Для перевірки функції лазера електроінструмент треба підключити до джерела живлення.

▶ Під час юступвання лазера (напр., при пересуванні кронштейна) ніколи не натискайте на вимикач. Ненавмисний запуск електроінструменту може призвести до травм.

– Встановіть електроінструмент в робоче положення.
- Поверніть стіл (14) до насічки (22) 0°. Важіль (19) повинен відчутно увійти в зачеплення в насічці.

Для забезпечення точного розпилювання після інтенсивної експлуатації необхідно перевірити і за потреби знову налаштувати лазерні промені.

Для цього потрібний досвід та відповідний спеціальний інструмент.

Майстерня Bosch виконує таку роботу швидко і надійно.

Перевірка (див. мал. Т1)

– Накресліть на заготовці пряму лінію розпилювання.
– Повільно опустіть кронштейн за рукоятку (9).
– Вирівняйте заготовку так, щоб зуби пиляльного полотна були направлені точно по лінії розпилювання.
– Міцно утримуючи заготовку в цьому положенні, повільно підніміть кронштейн робочого інструмента.
– Міцно затисніть заготовку.
– Увімкніть лазерні промені за допомогою вимикача (6). Лазерні промені повинні по всій своїй довжині зліва та справа знаходится на однаковій відстані від позначеної

на заготовці лінії розпилювання, включаючи і час, коли кронштейн рухається вниз.

Зняття захисного ковпачка лазера (див. мал. Т2)

– Відпустіть обидва гвинти (55) захисного ковпачка лазера (10) за допомогою ключа-шестигранника/хрестоподібної викрутки (43) і зніміть захисний ковпачок лазера.

Настроювання бічного відхилення при пересуванні кронштейна робочого інструмента (див. мал. Т3–Т4)

– Відпустіть кріпильний гвинт (56) (прибл. на 1–2 оберти). Гвинт не треба викручувати повністю.
– Перемістіть корпус лазера (57) праворуч або ліворуч, щоб при пересуванні кронштейна робочого інструмента вниз лазерні промені більше не відхилялися вбік.
– Притримуйте корпус лазера (57) в цьому положенні та знову затягніть кріпильні гвинти (56).
– Знову поставте захисний ковпачок лазера (10).

Перевірка і настройка базових параметрів

З метою точного розпилювання, після інтенсивної експлуатації електроінструмента треба перевірити його базові параметри та за потреби підкорегувати їх.

Для цього потрібний досвід та відповідний спеціальний інструмент.

Майстерня Bosch виконує таку роботу швидко і надійно.

Вирівнювання (горизонтального) кутового індикатора (див. мал. U)

– Встановіть електроінструмент в робоче положення.
- Поверніть стіл (14) до насічки (22) 0°. Важіль (19) повинен відчутно увійти в зачеплення в насічці.

Перевірка

Кутовий індикатор (58) повинен знаходитися в одну лінію з позначкою 0° на шкалі (23).

Настроювання

– Відпустіть гвинт (59) хрестоподібною викруткою і вирівняйте індикатор кута уздовж позначки 0°.
- Знову затягніть гвинт.

Вирівнювання кутового індикатора (по вертикалі) (див. мал. V)

– Встановіть електроінструмент в робоче положення.
– Послабте затискне колесо (45).
– Потягніть фіксаторний важіль (46) назовні та налаштуйте за допомогою кронштейна інструмента вертикальний кут розпилювання 0°.
– Відпустіть фіксаторний важіль (46). Фіксаторний важіль повинен відчутно зафіксуватися у положенні
– Знову затягніть затискне колесо (45).

Перевірка

Кутовий індикатор (30) повинен знаходитися в одну лінію з позначкою 0° на шкалі (29).

Настроювання

– Відпустіть гвинт (60) хрестоподібною викруткою і вирівняйте індикатор кута уздовж позначки 0°.
- Знову затягніть гвинт.

Транспортування електроінструмента (див. мал. W)

Перш ніж транспортувати електроінструмент, треба виконати такі дії:

• Відпустіть фіксуючий гвинт (1), якщо він затягнутий. Потягніть кронштейн робочого інструмента до кінця вперед і знову міцно затягніть фіксуючий гвинт.
  – Переконайтеся, що обмежувач глибини (39) відкинутий повністю назад і юстирувальний гвинт (38) не торкається кронштейна інструмента при його русі.
  – Встановіть електроінструмент в положення як для транспортування.
  – Зніміть все приладдя, яке не можна міцно монтувати на електроінструменті. За можливості переносьте пиляльні полотна, якими ви не користується, в закритих ємностях.
  – Встановіть транспортну рукоятку (3) вертикально.
  – Переносьте електроінструмент за рукоятку для транспортування (3) або беріться за нього за заглибини для рук (61) збоку на столі.
  Для транспортування електроінструмента користуйтеся лише транспортним приладдям і ні в якому разі не користуйтеся для цього захисними пристроями або опорами заготовок.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

▶ Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки.
▶ Для якісної і безпечної роботи тримайте електроприлад і вентиляційні отвори в чистоті.

Якщо треба поміняти під'єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек.

Маятниковий захисний кожух має завжди вільно пересуватися і самостійно закриватися. З цієї причини завжди тримайте зону навколо маятникового захисного кожуха в чистоті.

Після кожної робочої операції здувайте пил і стружку стисненим повітрям або змітайте їх щіточкою.

Регулярно очищуйте ковзний ролик (13).

Заходи щодо зменшення рівня шуму

Заходи виробника:

• Плавний пуск
  – Поставка із спеціальним пиляльним диском, розрахованим на зменшення рівня шуму
  Заходи, що виконуються оператором:

– Монтаж, що не допускає вібрації, на стабільній поверхні
– Використання пиляльних дисків з властивостями, що зменшують рівень шуму
– Регулярне очищення пиляльного диска та електроінструменту

Сервіс і консультації з питань застосування

В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

Бош Сервісний Центр електроінструментів вул. Крайня 1

02660 Київ 60

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

Адреси інших сервісних центрів наведено нижче: www.bosch-pt.com/serviceaddresses

Утилізація

Електроприлади, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте електроінструменти в побутове сміття!

Лише для країн ЄС:

Електроінструменти, які більше не придатні для використання, слід утилізувати окремо. Скористайтеся передбаченими для цього системами збору.

При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на навколишнє середовище та здоров'я людини через можливу наявність небезпечних речовин.

Қазақ

(27) Стационарлык тіреуіш планка

Тел./факс: [phone]

Mo6.: 070 595 888

Д.П.Т.У "РОЖКА"
