GCM 305-216 D Professional - Pjūklas BOSCH - Nemokama naudojimo instrukcija

Prekės ženklas	Bosch
Modelis	GCM 305-216 D Professional
Prekės tipas	Radialinis kampinis pjūklas
Vardinė sunaudojama galia	1200 W
Tuščiosios eigos sūkių dažnis	5200 aps./min
Svoris	16,8 kg
Pjūklo disko skersmuo	216 mm
Centrinė anga	30 mm (arba 25,4 mm priklausomai nuo versijos)
Kampo diapazonas (horizontalus)	48° kairėn iki 48° dešinėn
Pasvirimo kampo diapazonas (vertikalus)	47° kairėn iki 47° dešinėn
Maksimalūs ruošinio matmenys (0°/0°)	70 x 305 mm (aukštis x plotis)
Maksimalus pjovimo gylis (0°/0°)	70 mm
Lazeris	2 klasė, 650 nm, <1 mW
Apšvietimas	Įmontuotas LED
Specialios funkcijos	Minkštas paleidimas (Soft Start), stabdys, veleno fiksavimas
Pridedami priedai	Dulkių maišelis, spaustuvas, reguliuojama atrama, šešiabriaunis raktas
Priežiūra	Reguliariai valykite ventiliacijos angas ir apsauginį gaubtą
Remontui tinkamumas	Bosch techninė priežiūra, atsarginės dalys prieinamos www.bosch-pt.com
Sauga	Švytuoklinis apsauginis gaubtas, jungiklio užraktas

Dažnai užduodami klausimai - GCM 305-216 D Professional BOSCH

Kaip pakeisti pjūklo diską?

Atjunkite įrankį. Atlenkite apsauginį gaubtą atgal. Naudokite šešiabriaunį raktą, kad atsuktumėte šešiabriaunį varžtą (kairysis sriegis). Nuimkite flanšą ir diską. Sumontuokite naują diską laikydamiesi sukimosi krypties, tada priveržkite varžtą.

Kaip nustatyti kampinį pjūvio kampą?

Atlaisvinkite fiksavimo mygtuką. Standartiniams kampams patraukite svirtį ir pasukite stalą iki norimos įpjovos. Bet kokiam kampui patraukite svirtį ir paspauskite fiksavimo fiksatorių, tada laisvai pasukite stalą. Vėl priveržkite mygtuką.

Kaip naudoti lazerį?

Paspauskite mygtuką (6), kad įjungtumėte du lazerio spindulius. Jie vaizduoja pjovimo liniją. Padėkite ruošinį taip, kad jūsų žymė būtų tarp dviejų linijų. Reguliariai tikrinkite lazerio išlygiavimą.

Kokia yra pjūklo galia?

Vardinė sunaudojama galia yra 1200 W, o tuščiosios eigos sūkių dažnis - 5200 aps./min. Soft Start funkcija užtikrina minkštą paleidimą.

Kaip išvalyti pjūklą?

Atjunkite įrankį. Išvalykite ventiliacijos angas ir apsauginį gaubtą šepetėliu arba suslėgtu oru. Reguliariai valykite slankiojantį ritinėlį. Venkite dulkių kaupimosi.

Kaip transportuoti pjūklą?

Sumontuokite pjūklą transportavimo padėtyje (įrankio rankena nuleista, transportavimo saugiklis įjungtas). Nuimkite nuimamus priedus. Naudokite transportavimo rankeną arba įleistas rankenas. Negriebkite už ruošinio atramų.

Kokias medžiagas galiu pjauti?

Pjūklas skirtas medienai (minkštai ir kietai), medžio drožlių plokštėms ir pluošto plokštėms. Su tinkamu disku jis taip pat gali pjauti aliuminį ir plastikines medžiagas. Netinka juodiesiems metalams.

Kaip sureguliuoti lazerį?

Pastatykite pjūklą į darbo padėtį, kampo kampą 0°. Atlaisvinkite apsauginio dangtelio varžtus. Atlaisvinkite lazerio korpuso tvirtinimo varžtą ir perstumkite jį šonine kryptimi, kol spinduliai nukryps, kai rankena nusileidžia. Vėl priveržkite varžtą ir dangtelį.

Kaip pritvirtinti ruošinį?

Paspauskite ruošinį prie atramų. Naudokite pridedamą spaustuvą, įstatydami jį į vieną iš angų. Sureguliuokite srieginį strypą pagal ruošinio aukštį ir priveržkite. Ilgiems ruošiniams paremkite laisvąjį galą.

Kur rasti atsargines dalis?

Atsarginės dalys yra prieinamos svetainėje www.bosch-pt.com (sprogstamosios schemos ir užsakymas internetu). Taip pat galite susisiekti su Bosch techninės priežiūros tarnyba telefonu 09 70 82 12 26 (Prancūzija).

NAUDOJIMO INSTRUKCIJA GCM 305-216 D Professional BOSCH

Lietuvių k. ......Puslapis 353

한국어 ...... 페이지 365

عربية 377

Bendrosios darbo su elektriniais irankiais saugos nuorodos

ISPÉJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir speci-

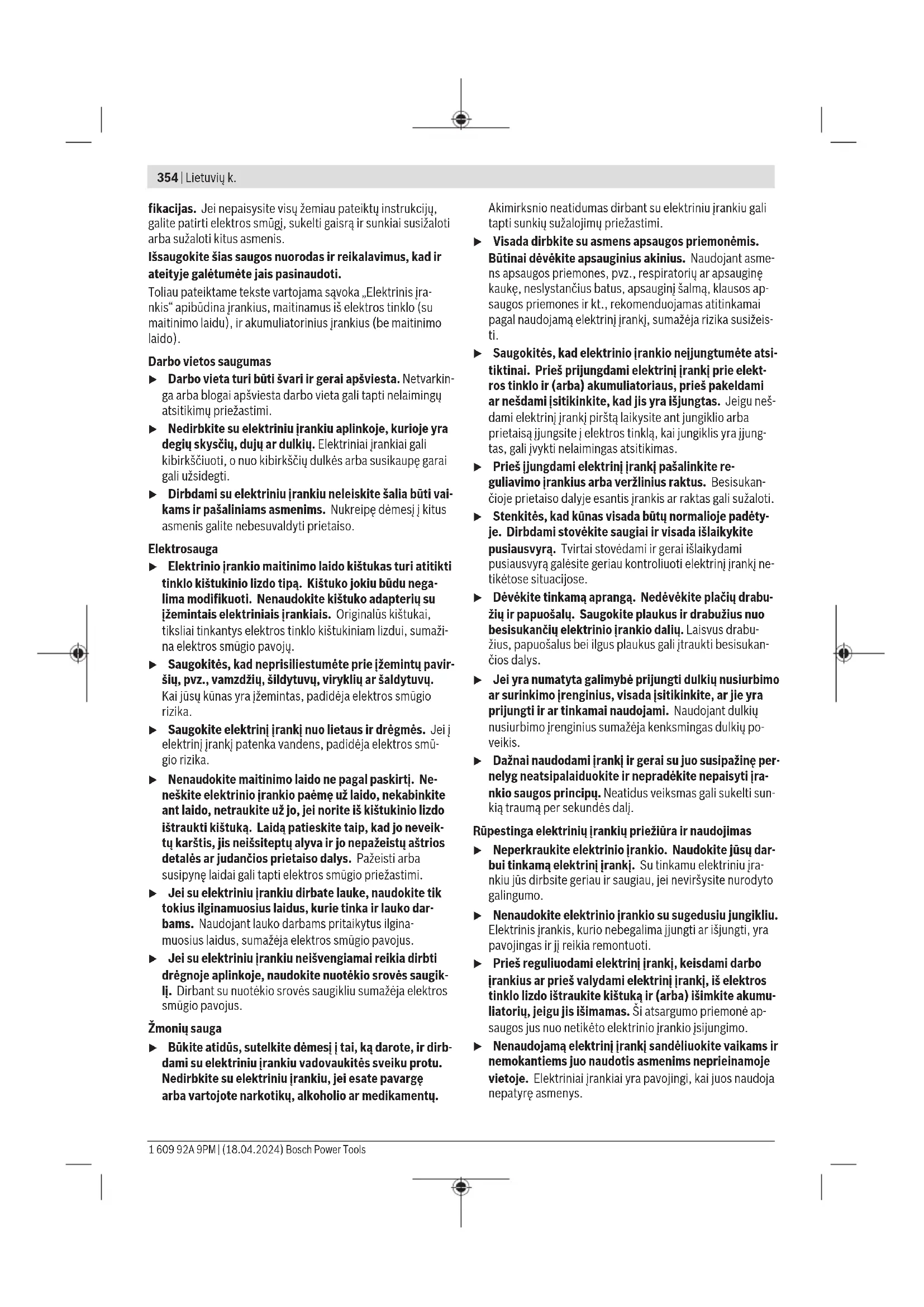

354 | Lietuvių k.

fikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū-gio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
▶ Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Bükite atidüs, sutelkite dêmesi į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų.

Akimirksnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkių sužalojimų priežastimi.

Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis.
▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.
▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jj reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

Rūpeestinga elektrinių įrankių priežiūra ir naudojimas

▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Techniné priežiūra

Elektrinj jrankj turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis jrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su skersavimo ir suleidimo pjuklais

▶ Skersavimo ir suleidimo pjūklai yra skirti medienai ir kitoms panašioms medžiagoms pjauti; juos draudžia-ma naudoti metalo ruošiniams, pvz., metalo sijoms, strypams, vinims, pjauti. Dėl dulkių, atsiradusių dėl trin-ties, gali užstrigti judančios dalys, pvz., apatinė apsauga. Pjaunant tokias medžiagas dėl kylančių kibirkščių apdegs apatinė apsauga, jstatomoji plokštelė ir kitos plastikinės dalys.
Esant galimybei, apdirbamą detalę visada pritvirtinkite spaustuvais. Jei apdirbamą detalę laikote ranka, ją visada laikykite bent 100 mm nuo kiekvienos pjūklo disko pusės. Siuo pjūklu nepjaukite detalių, kurios yra per smulkios, kad jas būtų galima saugiai prispausti spaustuvais ar laikyti ranka. Jei ranką laikysite per arti pjūklo disko, prie jo prisilietę galite susižeisti.
Apdirbama detalė turi nejudėti ir būti prispausta spaustuvais arba laikoma prispausta prie atramos ir stalo. Apdirbamos detalės nestumkite link pjūklo disko arba nepjaukite nenaudodami jokių pagalbinių priemonių. Greitai besisukantis pjūklas neprispaustą arba judančią apdirbamą detalę gali išsviesti ir sužeisti.
Pjūklą per apdirbamą detalę stumkite. Pjūklo per apdirbamą detalę netraukite. Norėdami pjauti, pakelkite pjūklo galvą ir užtraukite ją virš ruošinio nepjaudami, ijunkite variklj, paspauskite pjūklo galvą žemyn ir stumkite pjūklą per apdirbamą detalę. Jei pjaunant pjūklas per ruošinį yra traukiamas, iškyla pjūklo disko užvažiavimo ant ruošinio pavojus, dėl ko pjūklo disko mazgas su jėga išléks link dirbančiojo.

Niekada nelaikykite rankos skersai numatomos pjovimo linijos – nesvarbu, priešais ar už pjūklo disko. Apdirbamą detalę prispausti ranką laikant skersai, t. y. detalę laikyti kaire ranką į dešinę nuo pjūklo disko arba priešingai, yra labai pavojinga.
Kol pjūklas sukasi, prireikus nuvalyti pjuvenas ar dėl kitos priežasties, nė viena ranka nebandykite siekti už atramos ir nekiškite rankų arčiau nei 100 mm atstumu nuo bet kurios pjūklo disko pusės. Atstumą nuo rankos iki besisukančio pjūklo disko įvertinti sunku, todėl galite sunkiai susižaloti.
Prieš pjaudami, apžiūrėkite ir patikrinkite apdirbamą detalę. Jei detalė išlinkus ar susisukus, prispauskite ją išorinę išlinkimo puse dėdami prie atramos. Visada įsi- tikinkite, kad tarp detalės, atramos ir stalo nėra jokio tarpo per visą pjovimo liniją. Išlinkusios ar susisukusios detalės gali pasisukti ar pasislinkti, todėl pjaunant besisukantis pjūklo diskas gali užstrigti. Apdirbamoje detalėje turi nebūti vinių ar kitų nereikalingų detalių.
Prieš naudodami pjūkla, nuimkite nuo stalo visus įrankius, nuvalykite medžio drožles ir pan., palikite tik apdirbamą detalę. Besisukantis pjūklo diskas prisilietęs prie smulkių skiedrų ir besimėtančių medienos gabalėlių ar kitų objektų gali juos dideliu greičiu sviesti.
▶ Vienu metu pjaukite tik vieną apdirbamą detalę. Kelių vienos ant kitos sudėtų detalių nėra galimybės tinkamai prispausti ar sutvirtinti, todėl pjaunant pjūklo diskas jose gali užstrigti arba detalės gali pasislinkti.
Prieš naudodami skersavimo ir suleidimo pjūkla, jī būtinai pritvirtinkite arba padėkite ant lygaus, tvirto darbo stalo. Lygus ir tvirtas darbo stalas sumažina pavojų, kad reguliuojamo kampo pjūklas taps nestabilus.
Suplanuokite numatomus darbus. Kaskart keisdami pjūklo disko posvyrio ar įstrižo kampo nustatymą, įsitikinkite, kad tinkamai nustatėte reguliuojamą atramą, ji yra prispausta prie apdirbamos detalės ir netrukdys pjūklo diskui ar apsaugos sistemai. Nejjunge įrankio ir nepasidėję apdirbamos detalės ant stalo, patikrinkite visą numatomą pjovimo kelią, kad įsitikintumėte, jog niekas netrukdo arba nėra pavjoaus perpjauti atramą.
Jei apdirbama detalė yra platesnė ar ilgesnė nei darbo stalas, pasirūpinkite tinkama atrama, pavyzdžiui, sta-lo ilginamaja dalimi, pjovimo ožiais ar pan. Jei ilgesnių ar platesnių nei reguliuojamo kampo pjūklo stalas detalių tvirtai neprispausite, jos gali apvirsti. Nupjauta detalės dalis ar virstanti apdirbama detalė gali pakelti apatinį ap-sauginį gaubtą ar ją gali išsviesti besisukantis pjūklo dis-kas.
▶ Neprašykite kito asmens, kad palaikytų detalę, užuot naudoję stalo ilginamają dalį ar papildomą atramą. Dėl netinkamos apdirbamos detalės atramos pjaunant pjūklas gali užstrigti arba detalė gali pasislinkti ir pastumti jus ar jūsų pagalbininką link besisukančio pjūklo disko.
Būtina užtikrinti, kad nupjauta ruošinio dalis nebūtų spaudžiama prie besisukančio pjūklo disko. Jei yra ne-daug vietos, pvz., naudojamos išilginės atramos, tai nu-

356 | Lietuvių k.

pjauta dalis gali užpleištuoti pjūklo diske ir didele jėga iš- lėkti iš įrankio.

Visada naudokite spaustuvus ar fiksavimo priemones, skirtas tinkamai pritvirtinti apvalias detales, pvz., rąstelius ar vamzdžius. Pjaunant rąstai turi tendenciją riedėti, o pjūklas j juos jsikerta, dėl ko ruošinys su jūsų ranka gali būti jtraukti j ruošinį.
Prieš pradėdami pjauti, palaukite, kol pjūklas pasieks reikiamą sukimosi greitį. Taip išvengsite pavojaus, kad apdirbama detalė bus sviesta.
▶ Jei apdirbama detalė ar pjūklas užstringa, skersavimo ir suleidimo pjūkla išjunkite. Palaukite, kol sustos visos besisukančios dalys, ištraukite laido kištuką iš maitinimo lizdo ir (arba) išimkite akumuliatorių. Tada pašalinkite stringančią medžiagą. Jei užstrigus pjausite toliau, galite prarasti kontrolę arba sugadinti skersavimo ir suleidimo pjūkla.
Baige pjauti, atleiskite jungiklj, palaikykite pjūklą nuleidę, kol jis nestos suktis, tada patraukite nupjautą dalį. Laikyti ranką prie stojančio pjūklo yra pavojinga.
▶ Jei norite įpjauti arba atleisti jungiklį prieš visiškai nuleisdami pjūklo galvą, tvirtai laikykite rankeną. Jei pjūklą bandysite stabdyti, jo galva gali staiga nusileisti žemyn ir sukelti pavojų susižaloti.
▶ Neatleiskite rankenos, kai pjovimo galvutė pasiekia žemiausią padėtį. Pjovimo galvutę i aukščiausią padėtį visada gražinkite ranka. Jei pjovimo galvutė juda ne-kontroliuojamai, kyla sužalojimo rizika.
- Darbo vietą laikykite švarią. Medžiagų mišiniai yra ypač pavojingi. Spalvotųjų metalų dulkės gali užsidegti arba sprogti.
▶ Nenaudokite atšipusių, įtrūkusių, sulinkusių ar pažeistų pjūklo diskų. Neaštrūs ar netinkamai praskėsti pjūklo dantys palieka siauresnį pjovimo taką, todėl at-siranda per didelė trintis, stringa pjūklo diskas ir sukeliama atatranka.
▶ Nenaudokite pjovimo diskų, pagamintų iš didelio at-sparumo greitapjovio plieno (HSS). Tokie diskai gali greitai sulūžti.
▶ Naudokite tik tinkamo dydžio pjūklo diskus ir su tinkama tvirtinimo kiauryme (pvz., rombo formos arba apvalia). Jei pjūklo diskas netinka pjūklo tvirtinimo detalėms, jis gali pasislinkti nuo centro, todėl galite prarasti jrankio kontrolę.
Kai elektrinis įrankis veikia, iš pjovimo zonos niekada nebandykite pašalinti pjovimo likučių, medienos drožlių ar pan. Pirmiausia nustatykite elektrinio įrankio svertą į ramybės padėtį ir išjunkite elektrinį įrankį.
▶ Baige dirbti nelieskite pjūklo disko, kol jis neatvėso. Pjūklo diskas dirbant su prietaisu labai jkaista.
Elektrinis įrankis tiekiamas su įspėjamuoju lazerio spindulio ženklu (žr. „Simboliai ir jų reikšmės“).
▶ Jei įspėjamojo lazerio spindulio ženklo tekstas yra ne jūsų šalies kalba, prieš pradėdami naudoti pirmą kar-tą, ant įspėjamojo ženklo užklijuokite kartu su prietaisu pateiktą lipduką jūsų šalies kalba.

▶ Nenuimkite įspėjamųjų ženklų nuo elektrinio įrankio.

Nenukreipkite lazerio spindulio i žmones ar gyvūnus ir patys nežiūrėkite i tiesioginį ar atspindėtą lazerio spindulį. Lazeriniais spin- duliais galite apakinti kitus žmones, sukelti ne- laimingus atsitikimus arba pakenkti akims.

▶ Jei i akis buvo nukreipta lazerio spinduliuotė, akis reikia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio.
▶ Nedarykite jokių lazerinio įtaiso pakeitimų. Šioje naudojimo instrukcijoje aprašytomis nustatymo galimybėmis galite naudotis nekeldami jokio pavojaus.
▶ Saugokite, kad vaikai be priežiūros nenaudotų elektrinio įrankio. Jie netikėtai gali apakinti kitus asmenis arba patys save

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant jūsų elektrinį jrankį. Prašome įsiminti simbolius ir jų reikšmes. Teisinga simbolių interpretacija padės geriau ir saugiau naudotis elektriniu jrankiu.

Simboliai ir jų reikšmės

Lazerio spinduliuotė

Nežiūrėti i lazerio spindulį

2 klasès buitinis lazerinis gaminys EN 50689:2021

Nekiškite rankų i pjovimo zoną, kai prietaisas veikia. Prisilietus prie pjovimo disko galima susižaloti.

Dirbkite su apsaugine kauke nuo dulkių.

Dirbkite su apsauginiais akiniais.

Dirbkite su klausos apsaugos priemonėmis. Dėl triukšmo poveikio galima prarasti klausą.

Pavojinga zona! Rankas, pirštus ir plaštakas laikykite toliau nuo šios zonos.

Simboliai ir jų reikšmės

Norédami elektrinj jrankj transportuoti, imkite jj tik už šių pažymėtų vietų (specialių išėmu) arba transportavimo rankenos.

Pjaunant įstrižuoju kampu vertikalioje plokštumoje, reikia visiškai ištraukti arba nuimti reguliuojamus atraminius bėge-lius.

Atkreipkite dėmesį j pjūklo disko matmenis (pjūklo disko skersmuo D, kiaurymės skersmuo d). Kiaurymės skersmuo d turi tiksliai atitikti jrankio suklį. Jei reikia naudoti siaurinamuosius jungimo elementus, tai siaurinamojo jungimo elemento matmenys turi tikti pjūklo disko korpuso storiiui ir pjūklo disko kiaurymės skersmeniui bei jrankio suklio skersmeniui. Jei tik gali-ma, naudokite kartu su pjūklo disku kartu pateiktus siaurinamuosius jungimo elementus.

Pjūklo disko skersmuo D turi atitikti ant simbolio pateiktus duomenis.

Taip pat žr. „Tinkamų pjūklo diskų matmenys“, skyriuje „Techniniai duomenys“.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Šis elektrinis įrankis yra skirtas naudoti stacionariai, atlieka- nt medienoje tiesius išilginius ir skersinius pjūvius. įstrižo pjūvio kampas horizontalioje plokštumoje gali būti nuo -48° iki +48°, o įstrižo pjūvio kampas vertikalioje plokštumoje nuo 47° (kairėje pusėje) iki 47° (dešinėje pusėje).

Elektrinio jrankio galia yra apskaičiuota kietajai ir minkštajai medienai bei drožlių ir pluošto plokštėms pjauti.

Naudojant atitinkamus pjūklo diskus, galima pjauti aliuminio profilius ir plastiką.

Šis gaminys yra plataus vartojimo lazerinis gaminys pagal EN 50689.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio jrankio schemos numerius.

(1) Traukiamojo įtaiso fiksuojamasis varžtas

(2) Traukiamasis jtaisas

(3) Rankena prietaisui nešti
(4) Apsauginis gaubtas
(5) Darbinės lemputės jungimo-išjungimo jungiklis
(6) Lazerio jjungimo-išjungimo jungiklis (pjūvio lini-joms žymėti)
(7) ljungimo-išjungimo jungiklio jjungimo blokatorius
(8) Jjungimo-išjungimo jungiklis
(9) Rankena
(10) Lazerio apsauginis gaubtelis
(11) Lazerio spindulio išejimo anga
(12) Slankusis apsauginis gaubtas
(13) Slydimo ratukas
(14) Pjovimo stalas
(15) Montavimo kiaurymės
(16) Istatomoji plokštelė
(17) Fiksuojamasis spaustuvas
(18) Fiksuojamoji rankenėlė įstrižo pjūvio kampui užfiksuoiti (horizontalioje plokštumoje)
(19) Prispaudžiamoji svirtelė jstrižo pjūvio kampui nustatyti (horizontalioje plokštumoje)
(20) Apsauga nuo apvirtimo
(21) Įspėjamasis lazerio spindulio ženklas
(22) Jpjovos standartiniam jstrižo pjūvio kampui (horizontalioje plokštumoje)
(23) Jstrižo pjūvio kampo skalė (horizontalioje plokštu- moje)
(24) Pjovimo stalo ilginamosios dalies prispaudžia-masis varžtas
(25) Pjovimo stalo ilginamoji dalis
(26) Ruošinio atrama (lanksti įstatymo sistema)
(27) Fiksuotas atraminis bégelis
(28) Reguliuojamas atraminis bégelis
(29) Jstrižo pjūvio kampo skalė (vertikalioje plokštumoje)
(30) Jstrižo pjūvio kampo žymeklis (vertikalioje plokštu-moje)
(31) Drožlių nukreipimo įtaisas
(32) Pjūklelis
(33) Suklio fiksatorius
(34) Transportavimo apsauga
(35) Apsauginis nuo apvirtimo lankelis
(36) Atrama vienodo ilgio ruošiniams
(37) Dulkių surinkimo maišelis
(38) Gylio ribotuvo reguliavimo varžtas
(39) Gylio ribotuvas
(40) Srieginis strypas
(41) Veržtuvas
(42) Kiaurymės veržtuvui

358 | Lietuvių k.

(43) Šešiabriaunis raktas/plokščiasis atsuktuvas
(44) Reguliuojamo atraminio bėgelio fiksuojamasis varžtas
(45) Jstrižo pjūvio kampo prispaudžiamasis ratukas (vertikalioje plokštumoje)
(46) Jstrižo pjūvio kampo fiksuojamoji svirtelė (vertikalioje plokštumoje)
(47) Išėma ruošinio atramai (ant elektrinio įrankio)
(48) Išėma antrai ruošinio atramai (ant ruošinio atramos)
(49) Srieginis kaištis
(50) Nusiurbimo adapteris
(51) Varžtas su vidiniu šešiakampiu pjūklo diskui tvirtinti

(52) Prispaudžiamoji junge
(53) Vidinė prispaudžiamoji jungė
(54) Istatomosios plokštelės tvirtinamieji varžtai
(55) Lazerio apsauginio gaubtelio varžtas
(56) Lazerio korpuso tvirtinamasis varžtas
(57) Lazerio korpusas
(58) Jstrižo pjūvio kampo žymeklis (horizontalioje plokštumoje)
(59) Kampo žymeklio varžtas (horizontalioje plokštu- moje)
(60) Kampo žymeklio varžtas (vertikalioje plokštumoje)
(61) Išemos prietaisui nešti

Techniniai duomenys

Stacionarusis diskinis pjūklas GCM 305-216 D GCM 305-216 D
Gaminio numeris	3 601 M49 0.. 3 601 M49 0B.
Nominali naudojamoji galia W 1200 1200
Tuščiosios eigos sūkių skaičius min	-1	5200 5200
„Soft Start“ ● ●
Lazerio tipas nm 650 650
	mW < 1 < 1
Lazerio klasė 2 2
SvorisA)	kg 16,8 16,8
Apsaugos klasė		☐ / II / II
Tinkamų pjūklo diskų matmenys
Pjūklo disko skersmuo D	mm 216 216
Pjūklo disko korpuso storis mm	1,2–1,8	1,2–1,8
Kiaurymės skersmuo d	mm	30 25,4

A) Svoris be maitinimo laido ir be kištuko
Duomenys galioja tik tada, kai nominalioji jtampa [U] 220 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.
Leidžiamieji ruošinio matmenys (maksimalus/minimalus): (žr. „Leistini ruošinio matmenys“, Puslapis 363)
Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac.

Informacija apie triukšma

Triukšmo emisijos vertės nustatytos pagal EN IEC 62841-3-9.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 95 dB(A); garso galios lygis 109 dB(A). Paklaida K = 3 dB.

Dirbkite su klausos apsaugos priemonémis!

Šioje instrukcijoje pateikta triukšmo emisijos vertė buvo iš-matuota pagal standartizuotą matavimo metodą, ir ją galima naudoti lyginant elektrinius įrankius. Ji taip pat skirta triukš-mo emisijai iš anksto įvertinti.

Nurodyta triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įra-

nkiais arba jeigu jis nepakankamai techniškai prižiūrimas, triukšmo emisijos vertė gali kisti. Tokiu atveju triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir j laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, triukšmo emisija per visą darbo laiką žymiai sumažės.

Montavimas

Venkite netikėto elektrinio įrankio įsijungimo. Atlieka-nt montavimo ir visus kitus elektrinio įrankio regulia-vimo ar priežiūros darbus kištuką i elektros tinklą jungti draudžiama.

Tiekiamas komplektas

Atkreipkite dėmesį i eksploatavimo instrukcijos pradžioje pavaizduotą tiekiamą komplektą.

Prieš pradėdami elektrinį įrankį naudoti pirmą kartą patikrinkite, ar buvo pristatytos visos žemiau nurodytos dalys:

• Slankusis skersavimo ir suleidimo pjūklas su įmontuotu pjūklo disku
• Prispaudžiamasis ratukas (45)
• Reguliuojamas atraminis bégelis (28)
• Veržtuvas (41)
• Šešiabriaunis raktas/plokščiasis atsuktuvas (43)
• Dulkių surinkimo maišelis (37)
• Ruošinio atramos (26) (2 vnt.)

Nuoroda: patikrinkite, ar elektrinis jrankis nepažeistas.

Prieš tęsdami elektrinio įrankio naudojimą būtinai patikrinkite, ar apsauginiai įtaisai bei truputį pažeistos elektrinio įrankio dalys veikia nepriekaištingai ir atlieka savo funkcijas.

Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar jos nepažeistos. Kad elektrinis įrankis nepriekaištingai veiktų, visos dalys turi būti tinkamai sumontuotos ir atitikti visus reikalavimus.

Pažeisti apsauginiai įtaisai ir dalys turi būti tinkamai suremontuoti ar pakeisti įgaliotose specializuotose dirbtuvėse.

Atskirų dalių montavimas

• Tiekiamas dalis atsargiai išimkite iš pakuotės.
• Nuo elektrinio prietaiso ir kartu tiekiamos papildomos jrangos nuimkite visas pakavimo medžiagas.
• Kad lengviau būty montuoti kartu tiekiamus prietaiso elementus, elektrinis įrankis turi stovėti transportavimo padėtyje.

Ruošinio atramų montavimas (žr. A1 pav.)

Ruošinio atramas (26) galima montuoti kairėje, dešinėje arba priekyje ant elektrinio įrankio. Dėl lanksčios įstatymo sistemos galima didelė ilginimo ir platinimo variantų įvairovė (žr. G pav.).

• Priklausomai nuo poreikio, ruošinio atramas (26) įstatykite j elektriniame įrankyje esančias išėmas (47) arba j antroje ruošinio atramoje esančias išėmas (48).
  Elektrinio įrankio niekada neneškite laikydami už ruošinio atramy.

Elektriniam įrankiui transportuoti naudokite tik transportavimo įtaisus.

Prispaudžiamojo ratuko montavimas (žr. A2 pav.)

Prispaudžiamasis ratukas (45) fiksuoja nustatytą jstrižo pjūvio kampą vertikalioje plokštumoje, jo reikia saugiam veikimui užtikrinti.

• Nuo srieginės smeigės (49) nusukite šešiabriaunę veržlę.
• Prispaudžiamajj ratuką (45) sukite pagal laikrodžio rodyklę ant srieginės smeigės (49) ir tvirtai jį užveržkite.

Reguliuojamo atraminio bėgelio montavimas (žr. A3 pav.)

Prieš pjovimą reikia primontuoti reguliuojamą atraminį bėgelį (28).

- Atraminj bėgelį (28) pjūklo disko dešinėje stumkite į atitinkamą griovelį ir tvirtai užveržkite fiksuojamajį varžta (44).

Lygioji atraminio bėgelio dalis turi būti nukreipta j vidų link pjūklo disko.

Stacionarus ir lankstus montavimas

Norint užtikrinti saugų darbą, elektrinį [rankį] prieš pradedant naudoti reikia pritvirtinti ant lygaus ir stabilaus darbinio paviršiaus (pvz., darbastalio).

Montavimas ant darbinio paviršiaus (žr. B1-B2 pav.)

• Pritvirtinkite elektrinj jrankj specialia sriegine jungtimi prie darbinio paviršiaus. Tam tikslui yra skirtos kiaurymės (15).
  arba
• Priveržkite prietaiso kojeles standartiniu veržtuvu prie darbinio paviršiaus.

Montavimas prie Bosch darbinio stalo

Naudojantis Bosch GTA darbiniais stalais su reguliuojamo aukščio kojelėmis, elektrinį jrankį galima pastatyti ant bet kokio pagrindo. Darbinio stalo ruošinio atramos skirtos ilgiems ruošiniams padėti.

Perskaitykite visas prie darbinio stalo pridedamas įspėjamąsias nuorodas ir reikalavimus. Nesilaikant įspėjamųjų nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras ir/arba galima susižaloti ar sužaloti kitus asmenis.
Prieš pradėdami montuoti prietaisą, tinkamai surinkite darbinį stalą. Kad stalas su prietaisu nesulūžtu, būtina nepriekaištingai sumontuoti.
- Elektrinj jrankj ant darbinio stalo montuokite transportavimo padėtyje.

Nestabilus pastatymas (nerekomenduojamas!) (žr. B3 pav.).

Jei išimtinais atvejais nebus galimybės prietaiso pritvirtinti prie lygaus ir stabilaus darbinio paviršiaus, jį galite pastatyti naudodamiesi apsauga nuo apvirtimo.

Be apsaugos nuo apvirtimo elektrinis įrankis stovi nestabiliai ir gali parvirsti – ypač pjaunant didžiausiu įstrižuoju kampu horizontalioje ir/arba vertikalioje plokštumoje.
- Apsaugą nuo apvirtimo (20) jsukite arba išsukite tiek, kad prietaisas ant darbinio paviršiaus stovetų lygiai.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžį sukeliančios,

360 | Lietuvių k.

o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo jrangą.
  – Pasirūpinkite geru darbo vietos vėdinimu.
• Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiagoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Dulkių ir pjuvenų nusiurbimo įrangą gali užblokuoti dulkės, pjuvenos ir atskilusios ruošinio dalys.

– Elektrinj jrankj išjunkite ir iš kištukinio lizdo ištraukite kištuką.
– Palaukite, kol pjūklo diskas visiškai sustos.
- Nustatykite užsiblokavimo priežastj ir ją pašalinkite.

Integruotas dulkių nusiurbimas (žr. C pav.)

Drožlems surinkti naudokite kartu tiekiamą dulkių surinkimo maišelį (37).

• Transportavimo rankeną (3) nustatykite vertikaliai.
• Istatykite dulkių surinkimo maišelį (37) ant nusiurbimo adapterio (50) ir pasukite maištelį taip, kad nusiurbimo maišelio kaištelis įsistatytų nusiurbimo adapterio išėmoje.

Pjaunant dulkių surinkimo maišelis niekada neturi liestis prie judančių prietaiso dalių.

Laiku iškratykite dulkių surinkimo maišelį.

▶ Po kiekvieno naudojimo patikrinkite ir išvalykite dulkių surinkimo maišelį.
Kad išvengtumėte gaisro pavojaus, prieš pjaudami aliuminį dulkių surinkimo maišelį nuimkite.

Išorinis dulkių nusiurbimas

Norėdami siurbti, prie pjuvenų nusiurbimo adapterio (50) taip pat galite prijungti dulkių siurblio žarną (∅ 35 mm).

– Dulkių siurblio žarną sujunkite su nusiurbimo adapteriu (50).

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, věžj sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Pjūklo disko keitimas (žr. D1–D4 pav.)

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Montuodami pjūklo diską mūvėkite apsaugines pirštines. Prisilietus prie pjūklo disko iškyla susižalojimo pavojus.

Naudokite tik tokius diskus, kurių maksimalus leistinas greitis yra didesnis už elektrinio prietaiso tuščiosios eigos sūkių skaičių.

Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudojimo instrukcijoje pateiktus duomenis ir yra patikrinti pagal EN 847-1 bei atitinkamai paženklinti.

Naudokite tik šio elektrinio įrankio gamintojo rekomenduojamus ir apdorojamai medžiagai tinkamus pjūklo diskus. Taip apsaugosite pjūklo dantis nuo perkaitimo pjaunant.

Pjūklo disko išėmimas

– Elektrinj jrankj nustatykite j darbinę padėtį.
– Slankujj apsauginj gaubtą (12) atitraukite atgal ir laikykite jj šioje padėtyje.
– Šešiabriauniu raktu (6 mm) (43) sukite varžtą su vidiniu šešiakampiu (51) ir tuo pačiu spauskite suklio fiksatorių (33), kol jis užsifiksuos.
– Suklio fiksatorių (33) laikykite paspaustą ir išsukite varžtą su vidiniu šešiakampiu (51), sukdami pagal laikrodžio rodyklę (kairinis sriegis!).
- Nuimkite prispaudžiamają junge (52).
- Išimkite pjūklo diską (32).
– Slankujj apsauginj gaubtą atsargiai vėl nuleiskite žemyn.

Pjūklo disko įdėjimas

▶ Idédami nauja pjūklo diską atkreipkite dėmesį, kad pjūklo dantų pjovimo kryptis (rodyklės ant pjūklo disko) sutaptų su rodyklės ant slankiojo apsauginio gaubto kryptimi!

Jei reikia, prieš pradėdami montuoti nuvalykite visas dalis, kurias ketinate montuoti.

– Slankujj apsauginj gaubtą (12) atitraukite atgal ir laikykite jj šioje padėtyje.
– Uždėkite naują pjūklo diską ant vidinės prispaudžiamosios jungės (53).
– Uždėkite prispaudžiamają junge (52) ir varžtą su vidiniu šešiakampiu (51). Spauskite suklio fiksatorių (33), kol jis užsifiksuos, ir užveržkite varžtą su vidiniu šešiakampiu, sukdami prieš laikrodžio rodyklę.
– Slankujj apsauginj gaubtą atsargiai vėl nuleiskite žemyn.

Naudojimas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Transportavimo apsauga (žr. E pav.)

Naudojant transportavimo apsaugą (34), elektrinį jrankį lengviau transportuoti į įvairias eksploatavimo vietas.

Prietaiso atblokavimas (darbinė padėtis)

– Rankena (9) lenkite prietaiso svertą šiek tiek žemyn, kad atblokuotumėte transportavimo apsaugą (34).
- Transportavimo apsaugą (34) visiškai ištraukite.
– Létai kelkite prietaiso svertą aukštyn.

Prietaiso užblokavimas (transportavimo padėtis)

– Atlaisvinkite fiksuojamajj varžtą (1), jei traukiamasis jtaisas (2) stringa. Prietaiso svertą kiek galima patraukite

pirmyn ir, norėdami užfiksuoti traukiamajį įtaisą, fiksuojamajį važtą vėl užveržkite.

• Gylio ribotuvą (39) traukite aukštyn.
• Kad užfiksuotumėte pjovimo stalą (14) užveržkite fiksuojamają rankenėlę (18).
• Prietaiso svertą uż rankenos (9) lenkite žemyn tol, kol transportavimo apsaugą (34) bus galima visiškai įstumti vidun.

Dabar prietaiso svertas yra saugiai užfiksuotas transportavimui.

Paruošimas darbui

Norint užtikrinti, kad pjūviai būty tikslūs, po intensyvaus prietaiso naudojimo turite patikrinti pagrindinius prietaiso nustatymus ir, jei reikia, nustatyti iš naujo.

Norint tai atlikti, reikia turéti patirties ir specialių įrankių.

Bosch elektrinių jrankių remonto dirbtuvių specialistai šį darbą atliks greitai ir patikimai.

Pjovimo stalo pailginimas/paplatinimas (žr. F-G pav.)

Ilgų ir sunkių ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.

Naudojant pjovimo stalo ilginamąsias dalis (25) galima pailginti pjovimo stalą kairėje arba dešinėje.

• Atlaisvinkite prispaudžiamajj varžta (24).
  – Pjovimo stalo ilginamają dalj (25) iki pageidaujamo ilgio traukite j išorę.
  – Norėdami užfiksuoti stalo ilginamają dalį, vėl užveržkite prispaudžiamąjį varžtą (24).

Dėl lanksčios ruošinio atramų įstatymo sistemos (26) galima didelė ilginimo ir platinimo variantų įvairovė.

• Priklausomai nuo poreikio, ruošinio atramas (26) įstatykite į elektriniame įrankyje esančias išėmas (47) arba ľ antroje ruošinio atramoje esančias išėmas (48).
  Elektrinio įrankio niekada neneškite laikydami už ruošinio atramų.

Elektriniam įrankiui transportuoti naudokite tik transportavimo įtaisus.

Atraminio bėgelio pastūmimas (žr. H pav.)

Atlikdami jstrižus pjūvius horizontalioje ir/arba vertikalioje plokštumoje, priklausomai nuo pjūvio krypties, j išorę turite ištraukti arba visiškai nuimti kairjjj arba dešinjjj reguliuojamą atraminį bėgelį (28).

Istrižo pjūviokampas vertika-lioje plokštumoje	Istrižo pjūviokampas horizon-talioje plokštu-moje
0°-22,5°(kairėje/dešinėje)	>0°	–Atlaisvinkite kairjjj/dešinjjj fiksuojamajj varžtą (44).– Kiek galima j išorę ištraukite kairjjj/dešinjjj reguliuojamą atraminį bėgelį (28).
22,5°-47°(kairėje/dešinėje)	≤ 48°(kairėje/dešinėje)	–Atlaisvinkite kairjjj/dešinjjj fiksuojamajj varžtą (44).– Kiek galima j išorę ištraukite kairjjj/dešinjjj reguliuojamą atraminį bėgelį (28).– Reguliuojamą atraminį bėgelį keldami aukštyn visai nuimkite.

Ruošinio tvirtinimas (žr. I pav.)

Kad užtikrintumėte optimalų darbo saugumą, ruošinį visada privalote gerai priveržti.

Neapdorokite ruošinių, kurie yra per maži, kad juos būtų gali-ma gerai priveržti.

• Spauskite ruošinj j atraminius bėgelius (28) ir (27).
• Kartu teikiamą veržtuvą (41) jstatykite j specialią kiaurymę (42).
• Prispaudimo veržtuvo srieginj strypą (40) priderinkite prie ruošinio aukščio.
• Užveržkite srieginj strypą (40) ir tokiu būdu užfiksuokite ruošinj.

Istrižo pjūvio kampo horizontalioje plokštumoje nustatymas

Standartinio įstrižo pjūvio kampo horizontalioje plokštumoje nustatymas (žr. J pav.)

Kad būtų galima greitai ir tiksliai nustatyti dažnai naudo-jamus įstrižo pjūvio kampus horizontalioje plokštumoje, ant pjovimo stalo yra įpjovos (22):

kairén dešinén

0^

45^;30^;22,5^;15^15^;22,5^;30^;45^

• Atlaisvinkite fiksuojamają rankenėlę (18), jei ji yra užveržta.
• Traukite svirtelę (19) ir sukite pjovimo stalą (14) iki norimos įpjovos kairėje arba dešinėje.
• Svirtele vél atleiskite. Turite jausti, kaip svirtelé jsistato j jpjovą.
• Fiksuojamają rankenėlę (18) vėl užveržkite.

Bet kokio įstrižo pjūvio kampo horizontalioje plokštumoje nustatymas (žr. K pav.)

Istrižo pjūvio kampa horizontalioje plokštumoje galima nustatyti nuo 48° (kairėje pusėje) iki 48° (dešinėje pusėje).

• Atlaisvinkite fiksuojamają rankenėlę (18), jei ji yra užveržta.
• Veržkite svirtelę (19) ir tuo pačiu spauskite fiksuojamajj spaustuvą (17), kol jis užsifiksuos specialiame tam numatytame griovelyje. Tada pjovimo stalas galės laisvai judėti.

362 | Lietuvių k.

• Sukite pjovimo stalą (14) fiksuojamaja rankenėle j kairę arba j dešinę, kol kampo žymeklis (58) parodys norimą jstrižo pjūvio kampą horizontalioje plokštumoje.
• Fiksuojamają rankenėlę (18) vėl užveržkite.
• Norėdami svirtelę (19) vėl atlaisvinti (kad nustatytumėte standartinį įstrižo pjūvio kampa horizontalioje plokštumoje), svirtelę pakelkite aukštyn.
  Fiksuojamasis spaustuvas (17) atšoka j savo pirminę padėtį, o svirtelė (19) vėl gali užsifiksuoti įpjovose (22).

Istrižo pjūvio kampo vertikalioje plokštumoje nustatymas

Istrižo pjūvio kampą vertikalioje plokštumoje galima nustatyti nuo 47° (kairėje pusėje) iki 47° (dešinėje pusėje).

Kad būtų galima greitai ir tiksliai nustatyti dažnai naudoja-mus įstrižo pjūvio kampus, 0°, 22,5° ir 45° kampams yra fik-suotos padėtys.

- Isitikinkite, kad yra sumontuotas prispaudžiamasis ratukas (45) (žr. „Prispaudžiamojo ratuko montavimas (žr. A2 pav.)“, Puslapis 359).

Standartinio įstrižo pjūvio kampo vertikalioje plokštumoje nustatymas (žr. L pav.)

• Kiek galima j išorę ištraukite reguliuojamus atraminius bėgelius (28) arba juos visai išimkite.
• Atlaisvinkite prispaudžiamajj ratuką (45).
  – Patraukite j išorę fiksuojamają svirtelę (46) ir užfiksuokite ją laisvosios eigos padėtyje.
  Tokiu būdu galite naudotis visu įstrižo pjūvio kampo diapazonu (kairėje ir dešinėje).
• Rankena (9) lenkite prietaiso svertą j kairę arba j dešinę, kol kampo žymeklis (30) parodys pageidaujamą standartinį įstrižo pjūvio kampą vertikalioje plokštumoje.
  – Sukite fiksatoriaus svirtelę (46). Turite jausti, kaip fiksuojamoji svirtelė užsifiksavo pageidaujamo standartinio jstrižo pjūvio kampo padėtyje vertikalioje plokštumoje.
• Vél tvirtai užveržkite prispaudžiamajj ratuką (45).

Bet kokio įstrižo pjūvio kampo vertikalioje plokštumoje nustatymas

• Kiek galima j išorę ištraukite reguliuojamus atraminius bėgelius (28) arba juos visai išimkite.
• Atlaisvinkite prispaudžiamajj ratuką (45).
  – Patraukite j išorę fiksuojamają svirtelę (46) ir užfiksuokite ją laisvosios eigos padėtyje.
  Tokiu būdu galite naudotis visu įstrižo pjūvio kampo diapazonu (kairėje ir dešinėje).
• Rankena (9) lenkite prietaiso svertą j kairę arba j dešinę, kol kampo žymeklis (30) parodys pageidaujamą jstrižo pjūvio kampą vertikalioje plokštumoje.
• Vél tvirtai užveržkite prispaudžiamajj ratuką (45).

Paruošimas naudoti

- Atkreipkite dėmesį i tinklo įtampa! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje lentelėje nurodytais duomenimis.

Prieš pradėdami pjauti visada gerai užveržkite fiksuojamają rankenėlę (18) ir prispaudžiamają ratuką(45). Priešingu atveju pjūklo diskas gali užstrigti ruošinyje.

Darbinės lemputės ijungimas

Darbinė lemputė pagerina darbo srities matomumą. Ypatingai gerų pjovimo rezultatų galite pasiekti darbinę lemputę naudodami kartu su lazerio spinduliais, žyminčiais pjūvio li-nią.

- Jungikliu (5) jjunkite darbinę lemputę.

▶ Nežiūrėkite tiesiogiai į darbinės lemputės šviesą, nes ji gali apakinti.

ljungimas (žr. M pav.)

– Norėdami elektrinį įrankį įjungti, pirmiausia į vidurį pastumkite įjungimo blokatorių (7), o po to paspauskite įjungimo-išjungimo jungiklį (8) ir laikykite jį paspaustą.

Nuoroda: dėl saugumo jjungimo-išjungimo jungiklio (8) užfiksuoti negalima, dirbant su įrankiu jis visada turi būti laikomas nuspaustas.

Išjungimas

– Norėdami išjungti, atleiskite jjungimo-išjungimo jungiklj (8).

„Soft Start“

„Soft Start“ riboja galią elektrinio įrankio jjungimo metu, todėl elektrinį įrankį galima naudoti su 16 A saugikliu.

Nuoroda: jei jjungus elektrinj jrankj, jis iš karto pradeda veikti didžiausiu sūkių skaičiumi, vadinasi yra sugedęs „Soft Start“. Elektrinj jrankj reikia nedelsiant išsiųsti į klientų aptarnavimo skyrių.

Pjovimas

Bendrosios pjovimo nuorodos

Prieš pradėdami pjauti visada gerai užveržkite fiksuo-jamają rankenėlę (18) ir prispaudžiamajį ratuką(45). Priešingu atveju pjūklo diskas gali užstrigti ruošinyje.
Prieš pradėdami pjauti įsitikinkite, kad pjūklo diskas negalės paliesti nei atraminio bėgelio, nei veržtuvų, nei kitų prietaiso dalių. Nuimkite pritvirtintas pagalbines atramas arba jas atitinkamai priderinkite.

Saugokite pjūklo diską nuo smūgių ir sutrenkimų. Nespaus-kite pjūklo disko iš šono.

Pjaukite tik naudojimo pagal paskirtį skyriuje nurodytas medžiagas.

Neapdorokite jokių persikreipusių ruošinių. Ruošinys turi būti su lygiu kraštu, kad jį būtų galima priglausti prie atraminio bėgelio.

Ilgu ir sunkių ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.

Jsitikinkite, kad slankusis apsauginis gaubtas gerai veikia ir gali laisvai judėti. Jrankio svertą lenkiant žemyn, slankusis apsauginis gaubtas turi atsidaryti. Jrankio svertą keliant aukštyn, slankusis apsauginis gaubtas turi vėl uždengti pjūklo diską, o aukščiausioje jrankio sverto padėtyje užsifiksuoti.

Dirbančiojo padétis (žr. N pav.)

Nestovėkite priešais elektrinį įrankį vienoje linijoje su pjūklo disku, visada stovėkite nuo pjovimo disko pasi-trauke į šoną. Taip jūsų kūnas bus apsaugotas nuo galimos atatrankos.

• Rankas ir pirštus laikykite toliau nuo besisukančio pjūklo disko.
• Nesukryžiuokite savo rankų priešais prietaiso svertą.

Pjovimas su traukiamuoju judesiu

• Norėdami atlikti pjūvius su traukiamuoju įtaisu (2) (platūs ruošiniai), atlaisvinkite fiksuojamajį varžtą (1), jei jis užveržtas.
• Jei reikia, nustatykite norimą jstrižo pjūvio kampa horizontalioje ir/arba vertikalioje plokštumoje.
• Spauskite ruošinj i atraminius bėgelius (27) ir (28).
• Suveržkite ruošinj atitinkamai pagal matmenis.
• Traukite prietaiso svertą nuo atraminio bėgelio (27) tiek, kad pjūklo diskas būtų priešais ruošinį.
• Prietaisą jjunkite.
• Rankena (9) prietaiso svertą lėtai lenkite žemyn.
• Spauskite prietaiso svertą atraminių bėgelių (27) ir (28) kryptimi ir perpjaukite ruošinį tolygia pastūma.
• Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas visiškai sustos.
• Lėtai kelkite prietaiso svertą aukštyn.

Pjovimas be traukiamojo judesio (nupjovimas) (žr. O pav.)

• Norédami atlikti pjūvius be traukiamojo judesio (maži ruošiniai), atlaisvinkite fiksuojamajj varztą (1), jei jis yra užveržtas. Stumkite prietaiso svertą atraminio bėgelio (27) kryptimi iki atramos ir fiksuojamajj varztą (1) vėl užveržkite.
• Jei reikia, nustatykite norimą jstrižo pjūvio kampa horizontalioje ir/arba vertikalioje plokštumoje.
• Spauskite ruošinj i atraminius bėgelius (27) ir (28).
• Suveržkite ruošinj atitinkamai pagal matmenis.
• Prietaisąjjunkite.
• Rankena (9) prietaiso svertą lėtai lenkite žemyn.
• Pjaukite ruošinį tolygia pastūma.
  – Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas visiškai sustos.
• Lėtai kelkite prietaiso svertą aukštyn.

Darbo patarimai

Pjovimo linijos žymėjimas (žr. P pav.)

Du lazerio spinduliai rodo pjūklo disko pjūvio plotį. Todėl neatidarydami slankiojo apsauginio gaubto galite nustatyti tikslią ruošinio pjovimo padėtį.

– Jungikliu (6) jjunkite lazerio spindulius.
- Ruošinj nustatykite taip, kad ant jo esanti žymė būtų tarp abiejų lazerio spindulių.

Nuoroda: prieš pradėdami pjauti patikrinkite, ar tinkamai rodoma pjūvio linija (žr. „Lazerio justavimas“, Puslapis 364). Intensyviai naudojant del vibracijos lazerio spinduliai gali pasislinkti.

Leistini ruošinio matmenys

Didžiausi ruošiniai:

|strižo pjūviokampas horizon-talioje plokštumo-je	|strižo pjūviokampas vertika-lioje plokštumoje	Aukštis x plotis[mm]
0° 0° 70 x 305
45° (kairėje/deši-nėje)	0° 70 x 215
45° (kairėje) 45° (kairėje) 42 x 215
45° (dešinėje) 45° (dešinėje) 20 x 215
0° 45° (kairėje) 42 x 305
0° 45° (dešinėje) 20 x 305

Mažiausi ruošiniai (= visi ruošiniai, kuriuos galima tvirtai jveržti kartu tiekiamu veržtuvu (41) pjūklo disko kairėje ar dešinėje): 100 x 40 mm (ilgis x plotis)

Maks. pjovimo gylis (0°/0°): 70 mm

Gylio ribotuvo nustatymas (išpjovos pjovimas) (žr. Q pav.)

Gylio ribotuvą reikia perstatyti, jei norite pjauti griovelj.

– Gylio ribotuvą (39) palenkite pirmyn.
- Rankena (9) nulenkite prietaiso svertąj norimą padėtį.
- Reguliavimo varžta (38) pasukite tiek, kad varžto galas liestu gylio ribotuvą (39).
- Lėtai kelkite prietaiso svertą aukštyn.

Vienodo ilgio ruošinių pjovimas (žr. R pav.)

Kad būtų lengva pjauti vienodo ilgio ruošinius, galite naudoti kairiają arba dešiniają atramą vienodo ilgio ruošiniams (36).

• Atramą vienodo ilgio ruošiniams (36) sukite i viršų.
• Stalo ilginamają dalj (25) nustatykite pagal pageidaujamą ruošinio ilgj.

Nestandartiniai ruošiniai

Norėdami pjauti išlenktus ar apvalius ruošinius, juos turite labai gerai apsaugoti nuo nuslydimo. Pjovimo linijoje neturi būti jokio tarpelio tarp ruošinio, atraminio bėgelio ir pjovimo stalo.

Jei reikia, galite naudoti specialius laikiklius.

Istatomuju plokštelių keitimas (žr. S pav.)

Istatomosios plokštelės (16) po ilgesnio elektrinio įrankio naudojimo susidėvi.

Pažeistas įstatomąsias plokšteles būtinai pakeiskite.

• Elektrinj jrankj nustatykite j darbinę padėtį.
• Standartiniu kryžminiu atsuktuvu išsukite varžtus (54) ir išimkite seną įstatomają plokštele (16).
  – Idėkite naują įstatomają plokštelę ir vėl užveržkite varžtus (54).

364 | Lietuvių k.

Lazerio justavimas

Nuoroda: norint patikrinti, kaip veikia lazeris, elektrinj jrankj reikia prijungti prie elektros tinklo.

Reguliuodami lazerį (pvz., stumdami prietaiso svertą) niekada nespauskite įjungimo-įšjungimo jungiklio. Ne-tikėtai jsijungus elektriniam įrankiui galima susižaloti.

- Elektrinj jrankj nustatykite j darbinę padėtį.

- Sukite pjovimo stalą (14) iki jpjovos (22) 0°. Turite jausti, kaip svirtelė (19) jsistato į jpjovą.

Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prietaiso naudojimo būtina patikrinti lazerio spindulius ir, jei reikia, nustatyti iš naujo.

Norint tai atlikti, reikia turėti patirties ir specialių įrankių. Bosch elektrinių įrankių remonto dirbtuvių specialistai šį darbą atliks greitai ir patikimai.

Patikrinimas (žr. T1 pav.)

- Ant ruošinio nubrežkite tiesią pjūvio liniją.

– Rankena (9) prietaiso svertą lėtai lenkite žemyn.

– Nustatykite ruošinį taip, kad pjūklo disko dantys sutaptų su pjovimo linija.

- Tvirtai laikykite ruošinį šioje padėtyje ir lėtai kelkite prietaiso svertą aukštyn.

- Jtvirtinkite ruošinj.

– Jungikliu (6) jjunkite lazerio spindulius.

Lazerio spinduliai, net ir nuleidžiant įrankio svertą žemyn, per visą ilgį kairėje ir dešinėje turi būti vienodai nutolę nuo pjūvio linijos, pažymėtos ant ruošinio.

Lazerio apsauginio gaubtelio nuémimas (žr. T2 pav.)

- Šešiabriauniu raktu (43) atlaisvinkite du lazerio apsauginio gaubtelio (10) varžtus (55) ir nuimkite lazerio apsauginj gaubtelj.

Šoninės nuokrypos nustatymas lenkiant prietaiso svertą (žr. T3–T4 pav.)

- Atlaisvinkite tvirtinamajj varžta (56) (apie 1–2 sūkius). Varžto visiškai neišsukite.

- Lazerio korpusą (57) pastumkite j dešinę arba j kairę tiek, kad lazerio spinduliai prietaiso svertui leidžiantis žemyn nenukryptų j šoną.

– Laikykite lazerio korpusą (57) šioje padėtyje ir vėl užveržkite tvirtinamuosius varžtus (56).

- Vél pritvirtinkite lazerio apsauginj gaubtelj (10).

Pagrindinių nustatymų patikrinimas ir reguliavimas

Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prietaiso naudojimo turite patikrinti pagrindinius prietaiso nustatymus ir, jei reikia, nustatyti iš naujo.

Norint tai atlikti, reikia tureti patirties ir specialių įrankių.

Bosch elektrinių įrankių remonto dirbtuvių specialistai šį darbą atliks greitai ir patikimai.

Kampo žymeklio (horizontalioje plokštumoje) nustatymas (žr. U pav.)

- Elektrinj jrankj nustatykite j darbinę padėtį.

– Sukite pjovimo stalą (14) iki jpjovos (22) 0°. Turite jausti, kaip svirtelė (19) įsistato įjpjovą.

Patikrinimas

Kampo žymeklis (58) turi būti vienoje linijoje su 0° žyme, esančia skalėje (23).

Nustatymas

- Kryžminiu atsuktuvu atlaisvinkite varžtą (59) ir nustatykite kampo žymeklj ties 0° žyme.

– Vél tvirtai priveržkite varžta.

Kampo žymeklio išlyginimas (žr. V pav.)

– Elektrinį įrankį nustatykite į darbinę padėtį.
- Atlaisvinkite prispaudžiamaji ratuką (45).
- Patraukite j išorę fiksuojamają svirtelę (46) ir prietaiso svertu nustatykite įstrižo pjūvio vertikalioje plokštumoje 0° kampa.
- Atleiskite fiksuojamają svirtelę (46). Turite jausti, kaip fik-suojamoji svirtelė užsifiksavo reikiamoje padėtyje
- Vél tvirtai užveržkite prispaudžiamajj ratuką (45).

Patikrinimas

Kampo žymeklis (30) turi būti vienoje linijoje su 0° žyme, esančia skalėje (29).

Nustatymas

• Kryžminiu atsuktuvu atlaisvinkite varztą (60) ir nustatykite kampo žymeklj ties 0° žyme.
  – Vél tvirtai priveržkite varžta.

Elektrinio įrankio transportavimas (žr. W pav.)

Prieš transportuodami elektrinį prietaisą atlikite šiuos veiksmus:

• Atlaisvinkite fiksuojamajj varžtą (1), jei jis yra užveržtas. Traukite prietaiso svertą kiek galima j priekj ir vėl užveržkite fiksuojamajj varžtą.
• Isitikinkite, kad gylio ribotuvas (39) kiek galima atlenktas atgal, o reguliavimo varžtas (38) judant prietaiso svertui nieko nepaliečia.
• Nustatykite elektrinj jrankj i transportavimo padėtį.
  – Nuimkite visą papildomą jrangą, kurios negalite tvirtai primontuoti prie elektrinio prietaiso. Jei yra galimybė, ne- naudojamus pjūklo diskus transportuokite uždaroje tal- pykloje.
• Transportavimo rankeną (3) nustatykite vertikaliai.
• Neškite prietaisą už transportavimo rankenos (3) arba paimkite už specialių išėmų (61), esančių pjovimo stalo šonuose.
  Elektriniam įrankiui transportuoti naudokite tik transportavimo įtaisus ir niekada nenaudokite apsauginių įtaisų arba ruošinio atramų.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

- Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Slankusis apsauginis gaubtas turi laisvai judėti ir savaime užsidaryti. Todėl slankųji apsauginį gaubtą ir aplink jį esančias dalis reguliariai valykite.

Po kiekvienos darbinės operacijos dulkes ir pjuvenas išpūskite suspaustu oru arba išvalykite teptuku.

Reguliariai valykite slydimo ratuką (13).

Triukšmo mažinimo priemonės

Priemonės, kurių ėmėsi gamintojas:

• Švelnus paleidimas
  – Įrankis pateikiamas su pjūklo disku, specialiai suprojektuotu triukšmui mažinti
  Priemonės, kurių turi imtis naudotojas:
• Montuoti ant stabilaus darbinio pagrindo, kad kuo mažiau vibruotų
  – Naudoti pjūklo diskus su triukšmą mažinančiomis funkci-jomis
• Reguliariai valyti pjūklo diską ir elektrinį įrankį

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

İrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atliekų konteinerius!

Tik ES šalims:

Nebetinkami naudoti elektriniai įrankiai turi būti šalinami atskirai. Naudokitės numatytomis surinkimo sistemomis.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

한국어

안전 수칙

전동공구용 일반 안전수칙

경고
