Märke	Bosch
Modell	GCM 305-216 D Professional
Produkttyp	Radialgersåg
Nominell effektförbrukning	1200 W
Tomgångsvarvtal	5200 varv/min
Vikt	16,8 kg
Bladdiameter	216 mm
Mittborrning	30 mm (eller 25,4 mm beroende på version)
Geringsvinkelområde (horisontell)	48° vänster till 48° höger
Lutningsvinkelområde (vertikal)	47° vänster till 47° höger
Max arbetsstyckesmått (0°/0°)	70 x 305 mm (höjd x bredd)
Max skärdjup (0°/0°)	70 mm
Laser	Klass 2, 650 nm, <1 mW
Belysning	Inbyggd LED
Specialfunktioner	Mjukstart (Soft Start), broms, spindellås
Medföljande tillbehör	Dammpåse, spänntving, justerbart anslag, insexnyckel
Underhåll	Rengör regelbundet ventilationsöppningarna och skyddskåpan
Reparerbarhet	Bosch service, reservdelar finns på www.bosch-pt.com
Säkerhet	Skyddskåpa med pendelrörelse, brytarspärr

Vanliga frågor - GCM 305-216 D Professional BOSCH

Hur byter man sågklingan?

Koppla bort verktyget. Fäll skyddskåpan bakåt. Använd insexnyckeln för att lossa den insexsexkantiga skruven (vänstergänga). Ta bort flänsen och klingan. Montera den nya klingan i rotationsriktningen och dra åt skruven.

Hur ställer man in geringsvinkeln?

Lossa låsknappen. För standardvinklar, dra i spaken och vrid bordet till önskat hack. För godtycklig vinkel, dra i spaken och tryck på låsfliken, vrid sedan bordet fritt. Dra åt knappen.

Hur använder man lasern?

Tryck på knappen (6) för att aktivera de två laserstrålarna. De markerar skärlinjen. Placera arbetsstycket så att din märkning ligger mellan de två linjerna. Kontrollera laserinriktningen regelbundet.

Vilken effekt har sågen?

Nominell effektförbrukning är 1200 W och tomgångsvarvtal 5200 varv/min. Funktionen Mjukstart möjliggör en mjuk start.

Hur rengör man sågen?

Koppla bort verktyget. Rengör ventilationsöppningarna och skyddskåpan med en pensel eller tryckluft. Rengör den glidande rullen regelbundet. Undvik dammansamling.

Hur transporterar man sågen?

Ställ sågen i transportläge (verktygsarmen nedfälld, transportsäkringen intryckt). Ta bort löstagbara tillbehör. Använd transporthandtaget eller de infällda handtagen. Greppa inte i arbetsstycksstöden.

Vilka material kan jag såga?

Sågen är konstruerad för trä (mjukt och hårt), spånskivor och fiberplattor. Med lämplig klinga kan den även såga aluminium och plast. Lämpar sig inte för järnhaltiga metaller.

Hur justerar man lasern?

Ställ sågen i arbetsläge, geringsvinkel 0°. Lossa skruvarna på skyddskåpan. Lossa fästskruven på laserhuset och flytta det i sidled tills strålarna inte avviker när armen sänks. Dra åt skruven och kåpan.

Hur spänner man fast arbetsstycket?

Tryck arbetsstycket mot anslagen. Använd den medföljande spänntvingen genom att föra in den i ett av hålen. Justera gängstången till arbetsstyckets höjd och dra åt. För långa ämnen, stöd den fria änden.

Var hittar jag reservdelar?

Reservdelar finns på webbplatsen www.bosch-pt.com (sprängskisser och onlinebeställning). Du kan också kontakta Bosch kundtjänst på 09 70 82 12 26 (Frankrike).

BRUKSANVISNING GCM 305-216 D Professional BOSCH

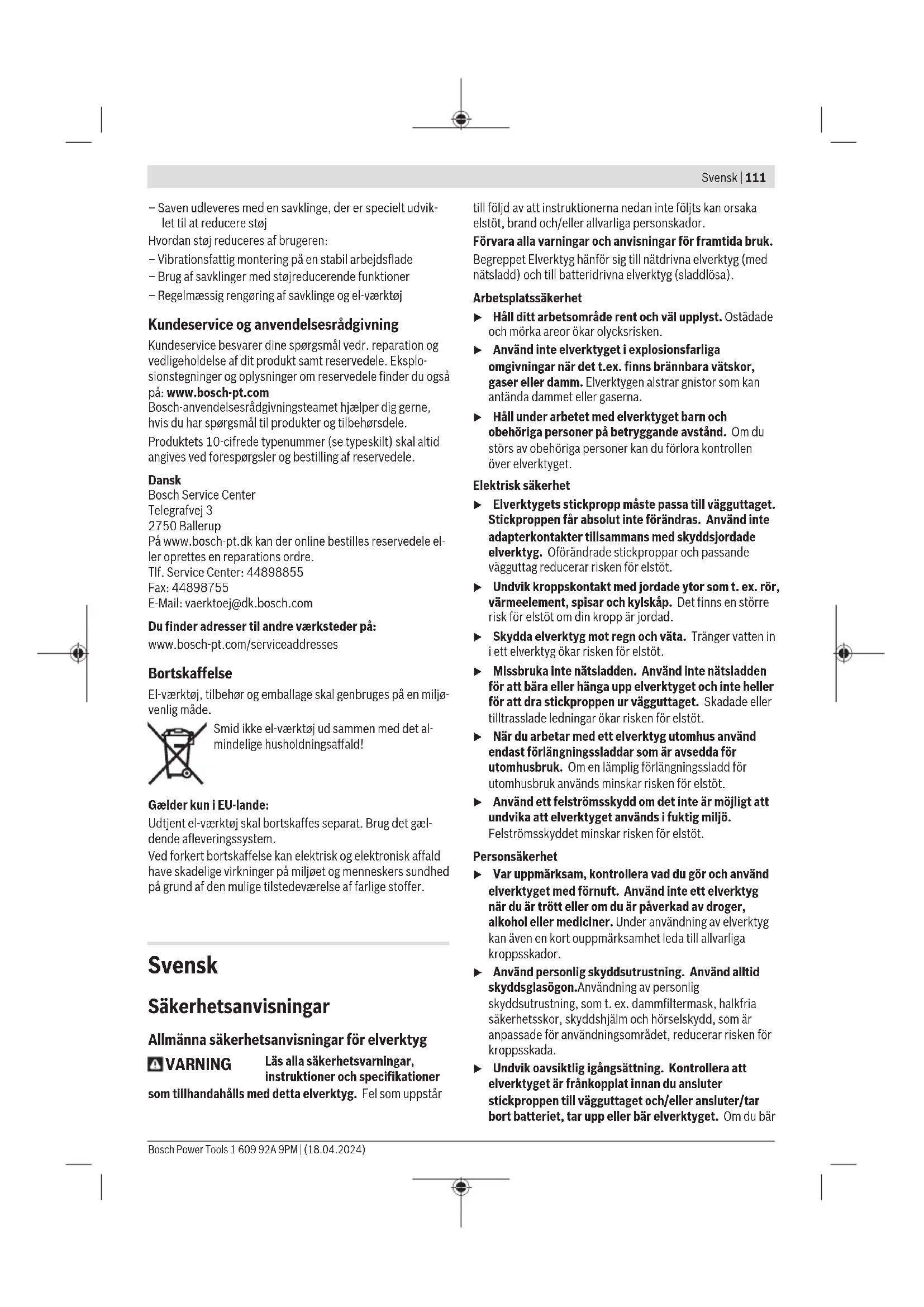

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs alla säkerhetsvarningar, instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

• Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
  Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
  Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär

elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.

▶ Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg

▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker

hantering och kontroll över verktyget i oväntade situationer.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsvarningar för geringsågar

▶ Geringsågar är avsedda för att såga trä eller träliknande produkter. De kan inte användas med slipande kaphjul för att kapa järnhaltiga ämnen såsom stänger, stag, bultar, tappar, etc. Slipdamm leder till att rörliga delar, såsom det nedre skyddet, fastnar. Gnistor vid genomgångsslipning brännskadar det nedre skyddet, sågspårinsatsen och andra plastdelar.
Använd om möjligt klämmor för att hålla fast arbetsstycket. Om du håller i arbetsstycket med handen skall handen alltid vara minst 100 mm från endera sidan av sågbladet. Såga inte bitar som är så små att de inte på ett säkert sätt kan hållas fast med en klämma eller med handen. Om din hand är för nära sågbladet finns det en ökad risk för att du skall skadas vid kontakt med sågbladet.
Arbetsstycket skall sitta fastklämt eller så skall det hållas mot både staketet och bordet. Mata inte in arbetsstycket mot bladet och frihandssåga inte på något sätt. Arbetsstycken som inte är fästa ordentligt eller som rör sig kan slungas iväg i hög hastighet och förorsaka personskador.
Skjut sågen genom arbetsstycket. Dra inte sågen genom arbetsstycket. För att såga lyfter du såghuvudet och drar det över arbetsstycket utan att såga, starta motorn, tryck ner såghuvudet och skjut sågen genom arbetsstycket. Om du sågar genom att dra kommer sågbladet att klättra upp på toppen av arbetsstycket och sedan kastas bladenheten väldsamt mot dig.
För aldrig handen över den avsedda såglinjen, vare sig framför eller bakom sågbladet. Att stötta arbetsstycket med korsade händer, dvs. hålla arbetsstycket till höger om sågbladet med din vänstra hand eller vice versa är mycket farligt.
Håll inte handen bakom staketet närmare än 100 mm från endera sida av sågbladet för att ta bort träflisor eller av någon annan orsak med bladet roterar. Hur nära det roterande sågbladet är din hand kan vara svårt att se och du kan får svåra skador.
Inspektera arbetsstycket innan du sågar. Om arbetsstycket är böjt eller vridet skall det klämmas fast med den yttre böjda ytan mot staketet. Kontrollera alltid att det inte finns något mellanrum mellan arbetsstycket, staketet och bordet utmed såglinjen. Böjda slagna arbetsstycken kan vrida eller vända sig och leda till att det roterande sågbladet fastnar medan du sågar. Det får inte finnas några spikar eller främmande objekt i arbetsstycket.

Använd inte sågen innan bordet är rent från verktyg, träbitar etc., utom arbetsstycket. Skräp eller lösa träbitar eller andra objekt, som kommer i kontakt med det rörliga bladet kan slungas iväg med hög hastighet.
Kapa endast ett arbetsstycke åt gången. Flera staplade arbetsstycken kan inte klämmas fast eller förankras ordentligt och kan fastna i bladet eller vända sig under sågningen.
- Kontrollera att geringsågen är monterad eller placerad på en vågrät och stabil arbetsyta innan den används. En jämn och stabil yta minskar risken för att geringsågen skall bli ostadig.
Planera ditt arbete. Varje gång du ändrar vinkel- eller geringvinkelinställningarna kontrollerar du att staketet är rätt inställt för att ge stöd åt arbetsstycket och att det inte påverkar bladet eller skyddssystemet. Utan att sätta på verktyget och utan att ha något arbetsstycke på bordet för du sågbladet genom en hel simulerad sågning för att säkerställa att det inte finns några eller risk för att såga i staketet.
- Om arbetsstycket är bredare eller längre än bordsytan skall det finnas lämpligt stöd i form av t.ex. bordsförlängning, sågbock etc. Arbetsstycken som är längre eller bredare än geringsågbordet kan välta om de inte stöttas på lämpligt sätt. Om den avsågade delen eller arbetsstycket tippar kan det nedre skyddet lyftas eller slungas iväg av sågbladet.
Använd inte en medhjälpare som ersättning för en bordsförlängning eller som ett ytterligare stöd. Ett ostadigt stöd för arbetsstycket kan förorsaka att bladet fastnar eller vänder sig under sågningen och sedan dra dig och medhjälparen mot det roterande bladet.
Den avsågade delen får inte på något sätt tryckas eller klämmas mot det roterande sågbladet. Om den avsågade delen hämmas på något sätt, t.ex. genom att använda längdstopper kan den kilas fast mot bladet och slungas iväg väldsamt.
Använd alltid en klämma eller annan fixering, som utformats för att på ett korrekt sätt stötta runda material, som t.ex. käppar eller rör. Käppar har en tendens att rulla medan de sågas, vilket leder till att bladet biter och sedan dras arbetsstycket in i bladet tillsammans med din hand.
- Bladet skall ha uppnått full arbetshastighet innan du börjar såga. Det minskar risken för att arbetsstycket skall slungas iväg.
- Om arbetsstycket eller bladet fastnar skall geringsågen stängas av. Vänta tills alla rörliga delar har stannat och dra ut stickkontakten ur vägguttaget eller ta bort batteripaketet. Ta sedan bort det fastnade materialet. Om du fortsätter såga med ett arbetsstycke som fastnat kan leda till att du förlorar kontrollen över geringsågen eller skadar den.
▶ Efter att ha avslutat sågningen stänger du av sågen, håller ner såghuvudet och väntar på att bladet har stannat innan den avsågade biten tas bort. Det är

farligt att låta händerna komma i närheten av det roterande bladet.

Håll i handtaget hårt om du skall göra en sågning som inte klyver materialet helt eller om du stänger av sågen innan såghuvudet är helt nere i den nedersta positionen. Om sågningen avbryts kan såghuvudet tryckas ner vilket leder till en risk för personskador.
Släpp inte handtaget när såghuvudet nätt den nedersta positionen. För alltid tillbaka såghuvudet för hand till den översta positionen. Om såghuvudet rör sig utan kontroll kan det leda till risk för personskador.
Håll arbetsplatsen ren. Materialblandningar är speciellt farliga. Lättmetallstoft kan brinna eller explodera.
Använd inte oskarpa, sprickiga, deformerade eller skadade sågklingor. Sågklingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag.
Använd inte sågklingor i höglegerat snabbstål (HSSstål). Dessa sågklingor kan lätt brytas sönder.
Använd alltid sågblad med korrekt storlek och form på hålmarkeringen (diamant eller rund). Blad som inte passar tillsammans med verktyget roterar ocentrerat och gör att du tappar kontroll över verktyget.
Avlägsna inte snittrester, träspån e.dyl. från sågsnittsområdet när elverktyget är igång. För först verktygsarmen till viloläget och koppla sedan från elverktyget.
Rör inte sågklingan efter arbetet innan den svalnat. Sågklingan blir mycket het under arbetet.
▶ Elverktyget levereras med en laser-varningsskylt (se tabellen "Symboler och deras betydelse").
Klistra medföljande dekal i ditt eget språk över laservarningsskylten om den avviker från språket i ditt land.
Håll varselskyltarna på elverktyget tydligt läsbara.

Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat.

• Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen.
  Gör inga ändringar på laseranordningen. De inställningsmöjligheter som beskrivs i denna bruksanvisning kan du använda utan risk.
  Låt inte barn använda elverktyget utan uppsikt. De kan oavsiktligt blända sig själva eller andra personer

Symboler

Beakta symbolerna nedan som kan vara viktiga för elverktygets användning. Lägg på minne symbolerna och deras betydelse. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda elverktyget.

Symboler och deras betydelse

DEC 04/21-1: 2014-CL5x9L, 6103mm

LAYER BANDERATION

DO NOT STAGE INTO BEANS

CLASS 3 CONDERED LAYER PRODUCT

EN 19/04/2021

Laserstrålning

Titta inte rakt in i strålen

Laserklass 2

EN 50689:2021

Håll händerna på betryggande avständ från sågområdet när elverktyget är påkopplat. Kontakt med sågklingan medför risk för personskada.

Bär dammskyddsmask.

Bär skyddsglasögon.

Bär hörselskydd. Risk finns för att buller leder till hörselskada.

Riskområde! Håll händerna, fingrarna och armarna på betryggande avständ från detta område.

För transport grip tag i elverktyget vid märkta partier (greppfördjupningar) eller transporthandtaget.

Vid sågning av vertikala geringsvinklar måste de justerbara anslagsskenorna dras utåt eller tas bort helt.

Beakta sågklingans mått (sågklingans diameter D, håldiameter d). Håldiametern d måste passa till verktygsspindeln utan spelrum. Om användning av reduceringsstycken är nödvändigt är det viktigt att se till att reduceringsdelens mått passar till stambladstjockleken, till sågklingans håldiameter och till verktygsspindelns diameter. Använd om möjligt de reduceringsstycken som medföljer sågklingan.

Sågklingans diameter D ska motsvara uppgiften på symbolen.

Se även "Mått för lämpliga sågklingor" i kapitlet "Tekniska data".

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för stationär längs- och tvärsågning i rak linje i trä. Horisontella geringsvinklar på -48^ till +48^ samt vertikala geringsvinklar på 47^ (vänster sida) på upp till 47^ (höger sida) är möjliga.

Elverktyget har konstruerats för sågning av hårt och mjukt trä, samt av spån- och fiberplattor.

Med lämpliga sågklingor kan även aluminiumprofiler och plast sågas.

Detta är en laserprodukt för privat bruk i enlighet med EN 50689.

Illustrerade komponenter

Numreringen av de avbildade komponenterna refererar till framställningen av elverktyget på grafiksidan.

(1) Draganordningens lässkruv
(2) Draganordning
(3) Transporthandtag
(4) Skyddskåpa
(5) På-/av-strömbrytare för arbetsbelysning
(6) På-/av-strömbrytare för laser (laserlinje)
(7) Startspärr för på-/av-knapp
(8) På-/av-strömbrytare

(9) Handtag

(10) Laserskydd

(11) Utgångsöppning laserstrålning

(12) Pendlande klingskydd

(13) Glidrulle

(14) Sågbord

(15) Monteringshål

(16) Insatsplatta

(17) Låsklammer

(18) Spärrknapp för valfri geringsvinkel (horisontal)

(19) Spak för inställning av geringsvinkel (horisontell)

(20) Tippskydd

(21) Laservarningsskylt

(22) Jack för standardgeringsvinklar (horisontellt)

(23) Skala för geringsvinkel (horisontell)

(24) Sågbordsförlängningens klämskruv

(25) Sågbordsförlängning

(26) Stöd för arbetsstycket (kan anslutas flexibelt)

(27) Fast anslagsskena

(28)	Justerbar anslagsskena	(45)	Klämvred för geringsvinkel (vertikal)
(29)	Skala för geringsvinkel (vertikal)	(46)	Låsspak för geringsvinkel (vertikal)
(30)	Indikation för geringsvinkel (vertikal)	(47)	Fäste för stöd för arbetsstycke (på elverktyget)
(31)	Spånavvisare	(48)	Fästen för det andra stödet för arbetsstycken (på stödet för arbetsstycket)
(32)	Sågblad
(33)	Spindellåsning	(49)	Gängad bult
(34)	Transportsäkring	(50)	Utsugsadapter
(35)	Tippskyddsbygel	(51)	Insexskruv för sågbladsinfästning
(36)	Längdanslag	(52)	Spännfläns
(37)	Dammpåse	(53)	Inre spännfläns
(38)	Djupanslagets justerskruv	(54)	Fästskruvar för iläggsskiva
(39)	Djupanslag	(55)	Skruv för laserskydd
(40)	Gängstång	(56)	Fästskruv för laserhuset
(41)	Skruvtving	(57)	Lasermätarens hus
(42)	Hål för skruvtving	(58)	Vinkelvisare för geringsvinkel (horisontell)
(43)	Insexnyckel/spårmejsel	(59)	Skruv för vinkelindikator (horisontell)
(44)	Den justerbara anslagsskenans lässkruv	(60)	Skruv för vinkelvisare (vertikal)
		(61)	Greppfördjupningar

Tekniska data

Panelsåg GCM 305-216 D GCM 305-216 D
Artikelnummer		3 601 M49 0..	3 601 M49 0B.
Nominell ingångseffekt W 1200 1200
Tomgångsvarvtal v/min 5200 5200
Soft Start ● ●
Lasertyp nm 650 650
	mW < 1 < 1
Laserklass 2 2
Vikt ^A)	kg 16,8 16,8
Skyddsklass		☐ / II / II	☐
Mått för lämpliga sågklingor
Sågbladsdiameter D	mm 216 216
Klingans stomtjocklek mm	1,2-1,8	1,2-1,8
Håldiameter d	mm	30 25,4

A) Vikt utan elanslutning och utan kontakt
Uppgifterna gäller för en märkspänning på [U] 220 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.
Tillåtna mått på arbetsstycket (maximal/minimal); (se „Tillåtna mått på arbetsstycket“, Sidan 120)
Värdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac.

Bullerinformation

Bullervärden beräknade enligt EN IEC 62841-3-9.

Den A-klassade bullernivån hos elverktyg ligger typiskt på: bullertrycknivå 95 dB(A); bullernivå 109 dB(A). Osäkerhet K = 3 dB.

Bär hörselskydd!

Mätningen av den bullernivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad och kan

användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av bullernivån.

Den angivna bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan bullernivån avvika. Härvid kan bullernivån under arbetsperioden öka betydligt.

För en exakt bedömning av bullernivån bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men

116 | Svensk

inte används. Detta reducerar bullerbelastningen för den totala arbetsperioden betydligt.

Montage

▶ Undvik oavsiktlig start av elverktyget. Under montering och alla arbeten på elverktyget får stickproppen inte vara ansluten till nätströmmen.

Leveransen omfattar

Observera illustrationen av leveransomfattningen i början av bruksanvisningen.

Kontrollera innan elverktyget startas för första gången att alla nedan angivna delar levererats:

• Panelsåg med monterad sågklinga
• Reglage (45)
• Justerbar anslagsskena (28)
• Skruvtving (41)
• Insexnyckel/spårmejsel (43)
• Dammpåse (37)
• Arbetsstyckessupport (26) (2 st.)

Anmärkning: Kontrollera elverktyget avseende skador. För fortsatt användning av elverktyget måste skyddsanordningarna eller lätt skadade delar noggrant undersökas så att de är felfria och att deras funktion är ändamålsenlig. Kontrollera att de rörliga delarna fungerar felfritt, inte kärvar och att de är oskadade. Alla komponenter ska vara korrekt monterade och uppfylla alla villkor för att kunna garantera en felfri drift.

Skadade skyddsanordningar och delar ska repareras eller bytas ut hos en auktoriserad fackverkstad.

Montering av enskilda delar

• Ta försiktigt ut alla medlevererade delar ur förpackningen.
• Avlägsna allt förpackningsmaterial från elverktyget och medlevererat tillbehör.
• För att underlätta arbetet vid montering av medföljande delar, se till att elverktyget befinner sig i transportställning.

Montera arbetsstyckessupport (se bild A1)

Arbetsstyckessupporten (26) kan positioneras till vänster, höger eller framtill på elverktyget. Det flexibla insättningssystemet möjliggör en lång rad förlängnings- eller breddningsvarianter (se bild G).

• Sätt in arbetsstyckessupporten(26) i hållarna (47) på elverktyget eller i hållarna (48) på den andra arbetsstyckessupporten.
  Bär aldrig elverktyget i arbetsstyckessupporten. Vid transport av elverktyget använd endast transportanordningarna.

Montera reglaget (se bild A2)

Reglaget (45) fixerar den inställda vertikala geringsvinkeln och krävs för säker drift.

• Skruva av sexkantsmuttern från gängbulten (49).
• Skruva reglaget (45) medsols på gängbulten (49) och dra åt.

Montera de justerbara anslagsskenorna (se bild A3)

De justerbara anslagsskenorna (28) måste monteras innan sågning.

- Skjut anslagsskenan (28) till höger från sågbladet i motsvarande spår och dra åt lässkruven (44). Den platta delen av anslagsskenan måste peka inåt mot sågbladet.

Stationärt eller flexibelt montage

För att en säker hantering ska kunna garanteras bör elverktyget monteras på ett plant och stabilt arbetsbord (arbetsbänk).

Montering på en arbetsyta (se bild B1-B2)

- Spänn fast elverktyget på arbetsbordet med hjälp av lämpliga skruvar. Använd för detta ändamål borrhålen (15).

eller

- Spänn fast elverktygets apparatfötter i arbetsytan med skruvtvingar.

Montering på ett Bosch-arbetsbord

GTA-arbetsborden från Bosch håller elverktyget stadigt på alla underlag med stödben som kan justeras i höjdled. Arbetsstyckets stöd på arbetsbordet stöttar upp långa arbetsstycken.

Läs noga varningsinstruktionerna och anvisningarna för arbetsbordet. Fel som uppstår till följd av att varningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Sätt ihop arbetsbordet korrekt innan elverktyget monteras. En korrekt montering är viktig för att bordet inte ska braka ihop under arbetet.
- Montera elverktyget på arbetsbordet i transportläge.

Flexibel uppställning (rekommenderas ej) (se bild B3)

Om det i undantagsfall inte skulle vara möjligt att montera elverktyget på en jämn och stabil arbetsyta kan du provisoriskt ställa upp det med ett tippskydd.

▶ Utan tippskyddet står inte elverktyget säkert och kan välta, särskilt vid sågning av maximala horisontella och/eller vertikala geringsvinklar.

- Vrid in eller ut tippskyddet (20) så långt tills elverktyget står rakt på arbetsytan.

Damm-/spånutsugning

Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

• Använd om möjligt en för materialet lämplig dammutsugning.
• Se till att arbetsplatsen är väl ventilerad.
• Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.

Damm-/spånutsugningen kan blockeras av damm, spån eller fragment av arbetsstycket.

• Stäng av elverktyget och dra stickproppen ur vägguttaget.
• Vänta tills sågbladet har stannat helt och hållet.
• Ta reda på orsaken till blockeringen och åtgärda problemet.

Eget utsug (se bild C)

För bekväm uppsamling av spån använd medföljande dammpåse (37).

• Ställ in transporthandtaget (3) lodrätt.
• Sätt in och vrid dammpåsen (37) i utsugsadaptern (50) så att dammpåsens stift hakar fast i urtaget på utsugsadaptern.

Dammpåsen får aldrig beröra rörliga delar på elverktyget under sågning.

Töm dammpåsen i god tid.

• Kontrollera och rensa dammpåsen efter varje användning.
  För att undvika brandrisk skall dammpåsen tas bort vid sågning i aluminium.

Extern utsugning

På utsugsadaptern (50) kan en dammsugarslang (∅ 35 mm) anslutas för utsug.

- Anslut dammsugarslangen till utsugsadaptern (50). Sugen måste vara lämplig för det material som ska bearbetas.

Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm.

Byta sågblad (se bild D1–D4)

▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Använd skyddshandskar vid montering av sågklingan.

Risk för personskador vid beröring av sågbladet.

Använd endast sågklingor vilkas högsta tillåtna hastighet är högre än elverktygets tomgångsvarvtal.

Använd endast sågklingor som motsvarar de i instruktionsboken angivna specifikationerna, som testats enligt EN 847-1 och försetts med godkännandemärke.

Använd endast de sågklingor som elverktygets tillverkare rekommenderar och sådana som är lämpliga för de material

som ska bearbetas. Det förhindrar en överhettning av sågtänderna vid sågningen.

Borttagning av sågklinga

• Ställ elverktyget i arbetsläge.
• Sväng det pendlande klingskyddet (12) bakåt och håll det i detta läge.
• Vrid insexskruven (51) med insexnyckeln (6 mm) (43) och tryck samtidigt på spindelarreteringen (33) tills den snäpper fast.
• Håll spindellåsknappen (33) nedtryckt och skruva ur insexskruven (51) medsols(vänstergängad!).
• Ta bort spännflänsen (52).
• Ta bort sågklingan (32).
• För det pendlande klingskyddet långsamt nedåt igen.

Montering av sågklinga

- Kontrollera vid montering att tändernas skärriktning (i pilens riktning på sågklingan) överensstämmer med pilens riktning på klingskyddet!

Om så behövs, rengör alla tillhörande delar innan de monteras igen.

• Sväng det pendlande klingskyddet (12) bakåt och håll det i detta läge.
• Lägg upp den nya sågklingan på den inre spännflänsen (53).
• Sätt på spännflänsen (52) och insexskruven (51). Tryck ned spindellåsknappen (33) tills den snäpper fast och dra åt insexskruven motsols.
• För pendelskyddskåpan långsamt nedåt igen.

Drift

▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Transportsäkring (se bild E)

Transportsäkringen (34) underlättar hanteringen av elverktyget vid transport till användningsplatsen.

Upplåsning av spärren (arbetsläge)

• Tryck verktygsarmen i handtaget (9) lätt nedåt för att avlasta transportsäkringen (34).
• Dra helt ut transportsäkringen (34).
• För verktygsarmen långsamt uppåt.

Så här säkras elverktyget (transportläge)

• Lossa fästskruven (1), om dragordningen (2) fastnat. Dra verktygsarmen helt framåt och dra åt fästskruven igen för att låsa draganordningen.
• Dra djupanslaget (39) uppåt.
• För att låsa sågbordet (14) drar du åt låsknappen (18).
• Sväng verktygsarmen i handtaget (9) neråt tills transportsäkringen (34) kan tryckas in helt.

Verktygsarmen är nu låst för transport.

118 | Svensk

Förberedande arbeten

För att kunna garantera exakta snitt måste efter intensiv användning elverktygets grundinställningar kontrolleras och eventuellt justeras.

För detta behövs erfarenhet och lämpliga specialverktyg.

En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten.

Förlänga/bredda sågbordet (se bild F-G)

Fria ändan på långa och tunga arbetsstycken måste alltid pallas upp eller stödjas.

Sågbordet kan förlängas åt vänster eller höger med sågbordsförlängningarna (25).

• Lossa klämskruven (24).
• Dra ut sågbordsförlängningen (25) till önskad längd.
• För att fixera sågbordsförlängningen drar du åt klämskruven (24) igen.

Det flexibla insättningssystemet på arbetsstyckesupporten (26) möjliggör en lång rad förlängnings- eller breddningsvarianter.

- Sätt in arbetsstyckessupporten(26) i hållarna (47) på elverktyget eller i hållarna (48) på den andra arbetsstyckessupporten.

Bär aldrig elverktyget i arbetsstyckessupporten. Vid transport av elverktyget använd endast transportanordningarna.

Förskjuta anslagsskenan (se bild H)

Vid sågning av horisontella och/eller vertikala geringsvinklar måste du, beroende på sågningsriktningen, dra ut eller helt ta bort den vänstra eller högra inställningsbara anslagsskenan (28).

Vertikal geringsvinkel	Horisontell geringsvinkel
0°-22,5°(vänster/höger)	>0°	-Lossa vänster/höger låsskruv (44).- Dra vänster/höger inställningsbara anslagsskena (28) helt och hållet utåt.
22,5°-47°(vänster/höger)	≤ 48°(vänster/höger)	-Lossa vänster/höger låsskruv (44).- Dra vänster/höger inställningsbara anslagsskena (28) helt och hållet utåt.- Lyft bort anslagsskenans förlängning uppåt.

Fästa arbetsstycket (se bild I)

För optimal arbetssäkerhet ska arbetsstycket alltid spännas fast.

Bearbeta inte arbetsstycken som är så små att de inte kan spännas fast.

• Tryck arbetsstycket stadigt mot anslagsskenorna (28) och (27).
• Stick in medföljande skruvtving (41) i avsett hål (42).
• Anpassa gängstången (40) till skruvtvingen till arbetsstyckets höjd.
• Dra åt gängstången (40) väl och fixera på det sättet arbetsstycket.

Inställning av horisontell geringsvinkel

Ställa in horisontell standard-geringsvinkel (se bild J) För snabb och precis inställning av ofta använda horisontella geringsvinklar har sågbordet försetts med urtag (22):

vänster höger

0°

45°; 30°; 22,5°; 15° 15°; 22,5°; 30°; 45°

- Lossa vid behov låsknappen (18).

- Dra armen (19) och vrid sågbordet (14) till önskat urtag åt vänster eller höger.

- Släpp åter armen. Armen måste kännbart snäppa fast i urtaget.

- Dra åter fast låsknappen (18).

Ställa in horisontell standard-geringsvinkel (se bild K)

Den horisontella geringsvinkeln kan ställas in i 48° (vänster sida) till 48° vinkel (höger sida).

• Lossa låsknappen (18), om den är åtdragen.
• Dra i spaken (19) och tryck samtidigt ihop låsklämman (17), tills denna hakar i det avsedda spåret. Därigenom blir sågbordet fritt rörligt.
• Sväng sågbordet (14) med låsknappen åt vänster eller höger tills vinkelindikatorn (58) visar önskad geringsvinkel.
• Dra åt låsknappen (18) igen.
• För att åter lossa spaken (19) (för inställning av standardgeringsvinklar) dra spaken uppåt. Vinkelspärren (17) återgår till sitt ursprungliga läge och spaken (19) kan snäppa fast i hacken (22).

Inställning av vertikal geringsvinkel

Den vertikala geringsvinkeln kan ställas in i 47° (vänster sida) till 47° vinkel (höger sida).

För snabb och exakt inställning av ofta använda vertikala geringsvinklar har vinklarna 0°, 22,5° och 45° fasta lägen.

- Se till att reglaget (45) är monterat (se „Montera reglaget (se bild A2)“, Sidan 116).

Inställning av vertikal standard-geringsvinkel (se bild L)

• Dra ut de justerbara anslagsskenorna (28) helt eller ta bort dem helt och hålet.
• Lossa reglaget (45).
• Dra lässpaken (46) utåt och haka fast den i frigående ställning.

På så sätt kan du använda hela geringsvinkelområdet (vänster och höger).

• Sväng verktygsarmen med handtaget (9) åt vänster eller höger tills vinkelindikatorn (30) visar önskad vertikal standardgeringsvinkel.
  – Vrid lässpaken (46). Låsspaken måste haka fast märkbart i positionen för önskad vertikal standardgeringsvinkel.
• Dra åt reglaget (45) igen.

Inställning av godtycklig vertikal geringsvinkel

• Dra ut de justerbara anslagsskenorna (28) helt eller ta bort dem helt och hållet.
• Lossa reglaget (45).
• Dra lässpaken (46) utåt och haka fast den i frigående ställning. På så sätt kan du använda hela geringsvinkelområdet (vänster och höger).
• Sväng verktygsarmen med handtaget (9) åt vänster eller höger tills vinkelindikatorn (30) visar önskad vertikal geringsvinkel.
• Dra åt reglaget (45) igen.

Driftstart

• Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt.
  ▶ Dra alltid åt läsknappen (18) och reglaget (45) ordentligt innan sågning. I annat fall finns risk för att sågklingan snedställs i arbetsstycket.

Tända arbetsbelysningen

Arbetsljustet förbättrar siktförhållandena i det omedelbara arbetsområdet. Särskilt goda sågresultat uppnås genom att man använder arbetsbelysningen tillsammans med markeringen av kaplinjen md laserstrålarna.

• För att göra det tänder du arbetsbelysningen med knappen (5).
  ▶ Titta inte in direkt i arbetsljuset. Det kan blända dig.

Påslagning (se bild M)

- För att slå på elverktyget, skjut först tillslagsspärren (7) till mitten och tryck därefter på strömbrytaren (8) och håll den intryckt.

Anmärkning: Av säkerhetsskäl kan elverktygets strömställare på-/av-knapp (8) inte låsas, utan måste under drift hållas nedtryckt.

Stänga av

- För att stänga av, släpp på/-av-knappen (8) igen.

Soft Start

Soft Start begränsar effekten vid inkoppling av elverktyget och därför kan en 16 A säkring användas.

Tips: Om elverktyget startar direkt efter inkoppling med fullt varvtal har Soft Start gått sönder. För service måste elverktyget omedelbart lämnas in till kundtjänst.

Sågning

Allmänna såganvisningar

▶ Dra alltid åt låsknappen (18) och reglaget (45) ordentligt innan sågning. I annat fall finns risk för att sågklingan snedställs i arbetsstycket.
Innan sågning påbörjas bör kontroll ske av att sågklingan inte berör anslagsskenan, skruvtvingarna eller andra maskindelar. Ta bort eventuella hjälpanslag eller anpassa dem.

Skydda sågklingan mot slag och stötar. Tryck inte i sidled mot sågklingan.

Såga endast i material som är tillåtna enligt avsedd användning.

Bearbeta inte snedvridna arbetsstycken. Arbetsstycket måste alltid ha en rak kant som läggs an mot anslagsskenan. Fria ändan på långa och tunga arbetsstycken måste alltid pallas upp eller stödjas.

Kontrollera att pendelskyddskåpan fungerar korrekt och är lättrörlig. Vid styrning av verktygsarmen nedåt ska pendelskyddskåpan öppnas. Vid styrning av verktygsarmen uppåt ska pendelskyddskåpan stänga sig över sågklingan igen och låsa fast sig i verktygsarmens översta position.

Operatörens position (se bild N)

Stå alltid på sidan om sågklingan och inte i linje med elverktygets sågklinga. Detta skyddar kroppen mot eventuellt bakslag.
- Håll händerna, fingrarna och armarna på betryggande avständ från roterande sågklinga.
- Lägg inte armarna i kors framför verktygsarmen.

Sågning med dragrörelse

• För sågningar med draganordningen (2) (breda arbetsstycken), lossa fästskruven (1), om denna är åtdragen.
• Ställ in önskad horisontell och/eller vertikal geringsvinkel vid behov.
• Tryck arbetsstycket stadigt mot anslagsskenorna (27) och (28).
• Spänn fast arbetsstycket med hänsyn till dimensionerna.
• Dra ut glidarmen från anslagsskenan (27) så långt att sågklingan står framför arbetsstycket.
• Sätt på elverktyget.
• För verktygsarmen långsamt nedåt med handtaget (9).
• Tryck nu glidarmen i riktning mot anslagsskenan (27) och (28) och såga itu arbetsstycket med jämn matningshastighet.
• Stäng av elverktyget och vänta till sågklingan stannat helt.
• För verktygsarmen långsamt uppåt.

Sågning utan dragrörelse (kapning) (se bild O)

- För sågningar utan dragrörelse (små arbetsstycken), lossa fästskruven (1), om denna är åtdragen. Skjut verktygsarmen till anslag i riktning mot anslagsskenorna (27) och dra åt fästskruven (1) igen.

120|Svensk

• Ställ in önskad horisontell och/eller vertikal geringsvinkel vid behov.
• Tryck arbetsstycket stadigt mot anslagsskenorna (27) och (28).
• Spänn fast arbetsstycket med hänsyn till dimensionerna.
• Sätt på elverktyget.
• För verktygsarmen långsamt nedåt med handtaget (9).
• Såga arbetsstycket med jämn matningshastighet.
• Stäng av elverktyget och vänta till sågklingan stannat helt.
• För verktygsarmen långsamt uppåt.

Arbetsanvisningar

Markera såglinje (se bild P)

Två laserstrålar indikerar sågklingans snittbredd. Arbetsstycket kan nu exakt positioneras för sågning utan att pendlande klingskyddet behöver öppnas.

- Koppla på laserstrålen med strömställaren (6).

- Rikta på arbetsstycket in markeringen mellan båda laserstrålarna.

Anmärkning: Kontrollera innan sågningen om snittbredden visas korrekt (se „Laserns justering“, Sidan 120).

Laserstrålarna kan förändra läget t. ex. till följd av vibrationer vid intensiv användning.

Tillåtna mått på arbetsstycket

Maximala arbetsstycken:

Horisontell geringsvinkel	Vertikal geringsvinkel	Höjd x bredd [mm]
0° 0° 70 x 305
45° (vänster/ höger)	0° 70 x 215
45° (vänster) 45° (vänster) 42 x 215
45° (höger) 45° (höger) 20 x 215
0° 45° (vänster) 42 x 305
0° 45° (höger) 20 x 305

Minimalt arbetsstycke (= alla arbetsstycken som kan spännas fast till vänster eller höger om sågklingan med hjälp av medföljande skruvtving (41)): 100 x 40 mm (längd x bredd)

Maximalt sågdjup (0°/0°): 70 mm

Ställa in djupanslaget (såga spår) (se bild Q)

Djupanslaget måste justeras för spårsågning.

- Vrid djupanslaget (39) framåt.

- Sväng verktygsarmen i handtaget (9) till önskad position.

- Förskjut justerskruven (38) tills skruvens ända berör djupanslaget (39).

- För verktygsarmen långsamt uppåt.

Sågning av arbetsstycken i lika längd (se bild R)

För bekväm sågning av arbetsstycken i identiska längder kan vänster eller höger längdanslag (36) användas.

- Dra längdanslaget (36) uppåt.

- Ställ in sågbordsförlängningen (25) till önskad arbetsstyckeslängd.

Speciella arbetsstycken

Böjda eller runda arbetsstycken måste säkras mot slirning. Vid snittlinjen får springa inte uppstå mellan arbetsstycke, anslagsskena och sågbord.

Om så behövs, ska speciella fästen tillverkas.

Byta ut iläggningsplattor (se bild S)

Inmatningsplattorna (16) kan slitas under en längre tids användning av elverktyget.

Byt ut defekta inmatningsplattor.

- Ställ elverktyget i arbetsläge.

- Skruva ur skruvarna (54) med en vanlig krysskruvmejsel och ta ut den gamla insatsplattan (16).

- Lägg in den nya insatsplattan och skruva fast skruvarna (54) igen.

Laserns justering

Anmärkning: För testning av laserns funktion måste elverktyget vara anslutet till strömförsörjningen.

Aktivera aldrig på-/av-strömbrytaren när lasern justeras (t. ex. vid förflyttning av verktygsarmen). En oavsiktlig start av elverktyget kan leda till personskada.

- Ställ elverktyget i arbetsläge.

– Vrid sågbordet (14) fram till urtaget (22) för 0°. Spaken (19) ska kännbart snäppa fast i spåret.

För att kunna garantera exakta snitt måste laserstrålarna kontrolleras och eventuellt justeras efter intensiv användning.

För detta behövs erfarenhet och lämpliga specialverktyg. En auktoriserad Bosch-kundtjänst kan snabbt och tillförlitligt utföra dessa arbeten.

Kontrollera (se bild T1)

• Rita upp en rät såglinje på ett arbetsstycke.
• För verktygsarmen långsamt nedåt med handtaget (9).
• Rikta in arbetsstycket så att sågklingans tänder fluktar med såglinjen.
• Håll fast arbetsstycket i detta läge och för verktygsarmen längsamt uppåt igen.

- Spänn fast arbetsstycket.

- Koppla på laserstrålen med strömställaren (6).

Laserstrålarna måste över hela linjen till vänster och höger ligga på samma avständ till den utmärkta såglinjen på arbetsstycket, även om verktygsarmen förs nedåt.

Avlägsna laserskyddslocket (se bild T2)

- Lossa de två skruvarna (55) på laserskyddet (10) med insexnyckel/spårskruvmejsel (43) och ta bort laserskyddskåpan.

Inställning av avvikelse i sidled vid verktygsarmens rörelse (se bild T3–T4)

- Lossa fästskruven (56) (ca. 1–2 varv). Skruva inte ur skruven helt.

• Förskjut laserhuset (57) åt höger eller vänster tills laserstrålarna inte längre avviker i sidled när verktygsarmen körs nedåt.
• Håll laserhuset (57) i denna position och dra åt fästskruven (56) igen.
• Sätt fast laserskyddet (10) igen.

Kontrollera och justera grundinställningar

För att kunna garantera exakta snitt måste efter intensiv användning elverktygets grundinställningar kontrolleras och eventuellt justeras.

För detta behövs erfarenhet och lämpliga specialverktyg.

En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten.

Rikta in vinkelindikatorn (horisontell) (se bild U)

• Ställ elverktyget i arbetsläge.
• Vrid sågbordet (14) fram till urtaget (22) för 0°. Spaken (19) ska kännbart snäppa fast i spåret.

Kontrollera

Vinkelindikatorn (58) måste ligga i linje med 0°-markeringen på skalan (23).

Inställning

• Lossa skruven (59) med en krysspårmejsel och rikta in vinkelindikatorn längs 0°-markeringen.
• Dra åter fast skruven.

Rikta in vinkelindikatorn (vertikalt) (se bild V)

• Ställ elverktyget i arbetsläge.
• Lossa reglaget (45).
• Dra lässpaken (46) utåt och ställ in en vertikal geringsvinkel på 0°.
• Släpp lässpaken (46). Låsspaken måste haka fast märkbart i positionen
• Dra åt reglaget (45) igen.

Kontrollera

Vinkelindikatorn (30) måste ligga i linje med 0°-markeringen på skalan (29).

Inställning

• Lossa skruven (60) med en krysspårmejsel och rikta in vinkelindikatorn längs 0°-markeringen.
• Dra åter fast skruven.

Transport av elverktyget (se bild W)

Innan elverktyget transporteras ska följande åtgärder vidtas:

• Lossa fästskruven (1) om den är åtdragen. Dra verktygsarmen helt framåt och dra åt lässkruven igen.
• Se till att djupanslaget (39) är helt svängt bakåt och att justeringsskruven (38) inte vidrör något vid flyttning av verktygsarmen.

- Ställ elverktyget i transportläge.

- Ta bort alla tillbehörsdelar som inte kan monteras stadigt på elverktyget. För transport, använd om möjligt en sluten behållare för de sågklingor som inte är i bruk.

- Ställ in transporthandtaget (3) lodrätt.

• Bär elverktyget i transporthandtaget (3) eller för in händerna i greppfördjupningarna (61) på bordet.
• Vid transport av elverktyget använd endast transportanordningarna och bär det inte i skyddsutrustningen eller arbetsstyckessupporten.

Underhåll och service

Underhåll och rengöring

▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch elverktyg.

Pendlande klingskyddet måste alltid vara fritt rörligt och stänga automatiskt. Håll därför området kring pendlande klingskyddet rent.

Avlägsna damm och spån efter varje arbetsoperation genom renblåsning med tryckluft eller med en pensel.

Rengör glidrullen (13) regelbundet.

Åtgärder för reducering av buller

Tillverkarens åtgärder:

• Mjukstart
• En speciellt framtagen sågklinga med reducerat buller Användarens åtgärder:
  – Vibrationsdämpad montering på en stabil arbetsyta
• Användning av sågklingor med bullerreducerande funktioner
• Regelbunden rengöring av sågklinga och elverktyg

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Du hittar fler kontaktuppgifter till service här:

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg bland hushållsavfallet!

Endast för EU-länder:

Förbrukade elverktyg måste avfallshanteras. Lämna in på en återvinningsstation.

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.

Norsk
