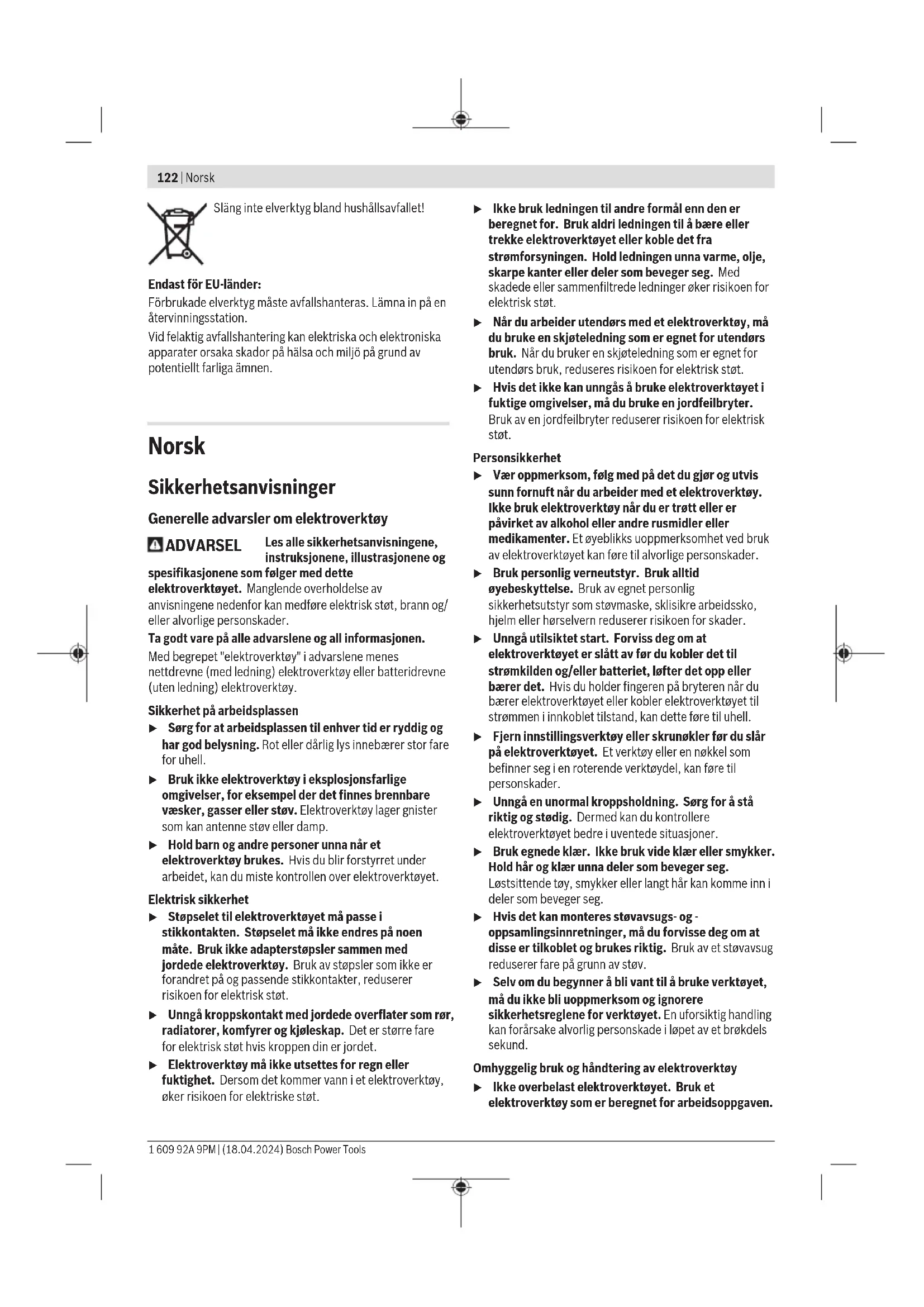

BRUKSANVISNING GCM 305-216 D Professional BOSCH
kg 16,8 16,8 Kapslingsgrad /II /II Egnede sagbladmål Sagbladdiameter D mm 216 216 Stambladtykkelse mm 1,2−1,8 1,2−1,8 Hulldiameter d mm 30 25,4 A) Vekt uten strømkabel og uten nettstøpsel Informasjonen gjelder for nominell spenning [U] på 220V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere. Tillatte emnemål (maksimums-/minimumsmål): (se „Godkjente arbeidsstykkemål“, Side130) Verdiene kan variere avhengig av produktet, bruksområdet og miljøforholdene. Du finner mer informasjon på www.bosch-professional.com/wac. Informasjon om støy Støyemisjon målt i henhold tilENIEC62841-3-9. Vanlig A-støynivå for elektroverktøyet: lydtrykknivå95dB(A); lydeffektnivå109dB(A). Usikkerhet K=3dB. Bruk hørselvern! Støyutslippsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig estimering av støyutslippet. Den angitte støyutslippsverdien representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av støyutslippet skal det også tas hensyn til de tidene maskinen er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere støyutslippet for hele arbeidstidsrommet betraktelig. Montering u Unngå en uvilkårlig starting av elektroverktøyet. I løpet av monteringen og ved alle arbeider på elektroverktøyet må støpselet ikke være tilkoblet strømtilførselen. Leveranseomfang Se illustrasjonen av leveransen i begynnelsen av bruksanvisningen. Kontroller før første gangs bruk av elektroverktøyet om alle delene som er oppført nedenfor fulgte med: – Kapp- og gjærsag med montert sagblad – Klemhjul (45) – Justerbar anleggsskinne (28) – Skrutvinge (41) – Unbrakonøkkel/sporskrutrekker (43) – Støvpose (37) – Emneunderlag (26) (2stk.) 1 609 92A 9PM | (18.04.2024) Bosch Power ToolsNorsk | 127 Merknad: Undersøk om elektroverktøyet er skadet. Før videre bruk av elektroverktøyet må beskyttelsesinnretninger eller lett skadede deler kontrolleres nøye med hensyn til feilfri og forskriftsmessig funksjon. Kontroller om de bevegelige delene fungerer feilfritt og ikke blokkeres, og at ingen deler er skadet. Samtlige deler må være riktig montert og oppfylle alle betingelser for å sikre en feilfri drift. Skadede beskyttelsesinnretninger og deler må repareres eller skiftes ut på en sakkyndig måte av et godkjent fagverksted. Montering av enkeltdeler – Ta alle medleverte deler forsiktig ut av emballasjen. – Fjern all emballasjen til elektroverktøyet og tilbehøret som ble levert sammen med verktøyet. – For å gjøre det lettere å montere delene som følger med må du kontrollere at elektroverktøyet er i transportstilling. Montere emneunderlag (se bildeA1) Emneunderlagene (26) kan plasseres til venstre, høyre eller foran på elektroverktøyet. Det fleksible festesystemet gir mulighet til mange forskjellige forlengelses- eller utvidelsesvarianter (se bildeG). – Alt etter behov setter du emneunderlaget (26) i festene (47) på elektroverktøyet eller i festene (48) til det andre emneunderlaget. u Bær aldri elektroverktøyet ved å holde i emneunderlagene. Transporter elektroverktøyet bare ved bruk av transportinnretningene. Montere klemhjulet (se bildeA2) Klemhjulet (45) låser den innstilte vertikale gjæringsvinkelen og er nødvendig for sikker drift. – Skru av sekskantmutteren på gjengebolten (49). – Skru klemhjulet (45) med urviseren på gjengebolten (49), og stram det. Montere den justerbare anleggsskinnen (se bildeA3) Den justerbare anleggsskinnen (28) må monteres før saging. – Skyv anleggsskinnen (28) i det tilsvarende sporet til høyre for sagbladet, og stram låseskruen (44). Den flate delen på anleggsskinnen må vende inn mot sagbladet. Stasjonær eller fleksibel montering u Til en sikker bruk må du montere elektroverktøyet før bruk på et jevn og stabil arbeidsflate (f.eks. arbeidsbenk). Montering på en arbeidsflate (se bilde B1−B2) – Fest elektroverktøyet på arbeidsflaten med en egnet skruforbindelse. Bruk hullene (15). eller – Spenn fast føttene til elektroverktøyet på arbeidsflaten med vanlige skrutvinger. Montering på et Bosch-arbeidsbord GTA-arbeidsbordene fra Bosch har høydejusterbare ben, slik at elektroverktøyet holdes sikkert på plass uansett underlag. Arbeidsbordenes emneholdere fungerer som støtte for lange emner. u Les gjennom alle advarsler og instrukser som fulgte med arbeidsbenken. Feil ved overholdelsen av advarslene og instruksene kan medføre elektriske støt, brann og/eller alvorlige skader. u Sett arbeidsbenken korrekt opp før du monterer elektroverktøyet. En feilfri oppbygging er viktig for å forhindre at benken bryter sammen. – Monter elektroverktøyet i transportstilling på arbeidsbenken. Fleksibel oppstilling (anbefales ikke!) (se bilde B3) Hvis det i unntakstilfeller ikke er mulig å montere elektroverktøyet på en plan og stabil arbeidsflate, kan du plassere det med veltebeskyttelse som hjelp. u Uten veltebeskyttelsen står ikke elektroverktøyet stabilt, og det kan velte, spesielt ved saging av maksimale horisontale og/eller vertikale gjæringsvinkler. – Drei veltebeskyttelsen (20) bakover eller utover til elektroverktøyet står rett på arbeidsflaten. Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materialet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Støv-/sponavsuget kan blokkeres av støv, spon eller avbrukne deler på arbeidsstykket. – Slå av elektroverktøyet, og trekk støpselet ut av stikkontakten. – Vent til sagbladet er helt stanset. – Finn årsaken til blokkeringen og fjern denne. Eget avsug (se bilde C) For å samle opp spon på en enkel måte bruker du støvposen (37) som følger med. – Sett transporthåndtaket (3) loddrett. – Sett støvposen (37) på støvsugeradapteren (50), og drei den slik at tappen til støvposen festes i utsparingen på støvsugeradapteren. Bosch Power Tools 1 609 92A 9PM | (18.04.2024)128 | Norsk Støvposen må aldri berøre de bevegelige delene av verktøyet under saging. Tøm støvposen i tide. u Kontroller og rengjør støvposen etter hver bruk. u For å unngå brannfare må du fjerne støvposen ved saging av aluminium. Eksternt avsug For støvavsug kan du også koble en støvsugerslange (Ø 35 mm) til støvsugeradapteren (50). – Koble støvsugerslangen til støvsugeradapteren (50). Støvsugeren må være egnet til materialet som skal bearbeides. Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Skifte sagblad (se bilde D1−D4) u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Bruk vernehansker ved montering av sagbladet. Berøring av sagbladet medfører fare for skader. Bruk kun sagblad med en maksimal godkjent hastighet som er høyere enn elektroverktøyets tomgangsturtall. Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og som er kontrollert jf. EN847‑1 og tilsvarende markert. Bruk kun sagblad som anbefales av elektroverktøy- produsenten og som er egnet for det materialet du vil bearbeide. Dette hindrer overoppheting av sagtennene under sagingen. Demontering av sagbladet – Sett elektroverktøyet i arbeidsstilling. – Sving pendelvernedekselet (12) bakover, og hold det i denne posisjonen. – Drei unbrakoskruen (51) med unbrakonøkkelen (6mm) (43), og trykk samtidig på spindellåsen (33) til denne går i lås. – Fortsett å trykke på spindellåsen (33), og skru ut unbrakoskruen (51) med urviseren (venstregjenger!). – Ta av spennflensen (52). – Ta ut sagbladet (32). – Før pendelvernedekselet langsomt ned igjen. Montering av sagbladet u Ved montering må du passe på at tennenes skjæreretning (pilretning på sagbladet) stemmer overens med pilretningen på vernedekselet! Om nødvendig må alle deler som skal monteres rengjøres før innbyggingen. – Sving pendelvernedekselet (12) bakover, og hold pendelvernedekselet i denne posisjonen. – Sett det nye sagbladet på den indre spennflensen (53). – Sett på spennflensen (52) og unbrakoskruen (51). Trykk på spindellåsen (33) til den låses, og stram unbrakoskruen mot urviseren. – Før pendelvernedekselet langsomt ned igjen. Bruk u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Transportsikring (sebildeE) Transportsikringen (34) gjør det lettere å håndtere elektroverktøyet ved transport til forskjellige brukssteder. Avsikring av elektroverktøyet (arbeidsstilling) – Trykk verktøyarmen litt ned med håndtaket (9) og å avlaste transportsikringen (34). – Trekk transportsikringen (34) helt ut. – Før verktøyarmen langsomt oppover. Sikring av elektroverktøyet (transportstilling) – Løsne låseskruen (1) hvis denne blokkerer uttrekksanordningen (2). Trekk verktøyarmen helt frem, og trekk til låseskruen igjen for å låse uttrekksanordningen. – Trekk dybdeanlegget (39) oppover. – For å låse sagbordet(14) strammer du låseknotten(18). – Sving verktøyarmen med håndtaket(9) ned til transportsikringen(34) kan trykkes helt inn. Verktøyarmen er nå sikkert låst for transport. Arbeidsforberedelse For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse. Hertil trenger du erfaring og tilsvarende spesialverktøy. Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig. Forlenge/utvide sagbordet (se bildeF−G) Lange og tunge emner må støttes eller noe må legges under på den frie enden. Sagbordet kan utvides på venstre eller høyre side ved bruk av sagbordforlengerne (25). – Løsne klemskruen(24). – Trekk sagbordforlengeren (25) ut til ønsket lengde. – Sagbordforlengeren festes ved at du strammer klemskruen (24) igjen. Det fleksible festesystemet til emneunderlagene (26) gir mulighet til mange forskjellige forlengelses- eller utvidelsesvarianter. – Alt etter behov setter du emneunderlaget (26) i festene (47) på elektroverktøyet eller i festene (48) til det andre emneunderlaget. u Bær aldri elektroverktøyet ved å holde i emneunderlagene. Transporter elektroverktøyet bare ved bruk av transportinnretningene. 1 609 92A 9PM | (18.04.2024) Bosch Power ToolsNorsk | 129 Flytte anleggsskinnen (se bildeH) Ved saging av horisontale og/eller vertikale gjæringsvinkler må dum, avhengig av sageretningen, trekke den venstre eller høyre justerbare anleggsskinnen (28) utover eller fjerne den helt. Vertikal gjæringsvinkel Horisontal gjæringsvinkel 0°–22,5° (venstre/høyre) >0° – Løsne den venstre/høyre låseskruen (44). – Trekk den venstre/høyre justerbare anleggsskinnen (28) helt ut. 22,5°−47° (venstre/høyre) ≤48° (venstre/høyre) – Løsne den venstre/høyre låseskruen (44). – Trekk den venstre/høyre justerbare anleggsskinnen (28) helt ut. – Løft den justerbare anleggsskinnen opp og bort. Feste emnet (se bilde I) For å oppnå en optimal arbeidssikkerhet må emnet alltid spennes fast. Ikke bearbeid emner som er for små til å kunne spennes fast. – Trykk emnet godt fast mot anlegsskinnene (28) og (27). – Sett skrutvingen (41) som fulgte med, i et av borehullene (42) som er beregnet for dette formålet. – Tilpass skrutvingens gjengestang (40) til emnehøyden. – Stram gjengestangen (40), og fest dermed emnet. Innstilling av horisontal gjæringsvinkel Stille inn horisontal standardgjæringsvinkel (se bilde J) Det er hakk (22) på sagbordet, beregnet for rask og nøyaktig innstilling av horisontale gjæringsvinkler som brukes ofte: venstre høyre
45°; 30°; 22,5°; 15° 15°; 22,5°; 30°; 45° – Løsne låseknotten (18) hvis den er strammet. – Trekk i spaken (19), og drei sagbordet (14) mot venstre eller høyre til ønsket hakk. – Slipp deretter armen. Armen må da følbart gå i lås i kjervet. – Stram låseknotten (18) igjen. Stille inn ønskede horisontale gjæringsvinkler (se bilde
EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Kapp- og gjæringssag Produktnummer
