Brändi	Bosch
Malli	GCM 305-216 D Professional
Tuotetyyppi	Radiaali jiirisaha
Nimellisottoteho	1200 W
Tyhjäkäyntinopeus	5200 kierr/min
Paino	16,8 kg
Terän halkaisija	216 mm
Keskireikä	30 mm (tai 25,4 mm versiosta riippuen)
Jiirikulma-alue (vaaka)	48° vasemmalta 48° oikealle
Kallistuskulma-alue (pysty)	47° vasemmalta 47° oikealle
Työkappaleen enimmäismitat (0°/0°)	70 x 305 mm (korkeus x leveys)
Leikkaussyvyys max. (0°/0°)	70 mm
Laser	Luokka 2, 650 nm, <1 mW
Valaistus	Integroitu LED
Erikoistoiminnot	Pehmeä käynnistys (Soft Start), jarru, karan lukitus
Mukana toimitettavat tarvikkeet	Pölypussi, kiristin, säädettävä rajoitin, kuusiokoloavain
Huolto	Puhdista säännöllisesti tuuletusaukot ja suojakotelo
Korjattavuus	Bosch-huolto, varaosat saatavana osoitteesta www.bosch-pt.com
Turvallisuus	Heiluriliikkeinen suojakotelo, kytkimen lukitus

Usein kysytyt kysymykset - GCM 305-216 D Professional BOSCH

Kuinka vaihtaa sahanterä?

Irrota työkalu verkkovirrasta. Käännä suojakotelo taaksepäin. Käytä kuusiokoloavainta kuusiokoloruuvin (vasenkierteinen) irrottamiseen. Poista laippa ja terä. Asenna uusi terä pyörimissuunta huomioiden ja kiristä ruuvi.

Kuinka säätää jiirikulma?

Löysää lukitusnuppi. Vakiokulmia varten vedä vipu ja käännä pöytä haluttuun loviasentoon. Mielivaltaista kulmaa varten vedä vipu ja paina lukituskielekettä, käännä sitten pöytää vapaasti. Kiristä nuppi.

Kuinka laseria käytetään?

Paina painiketta (6) kummankin lasersäteen aktivoimiseksi. Ne osoittavat leikkauslinjan. Aseta työkappale siten, että merkintäsi on kahden viivan välissä. Tarkista laserkohdistus säännöllisesti.

Mikä on sahan teho?

Nimellisottoteho on 1200 W ja tyhjäkäyntinopeus 5200 kierr/min. Soft Start -toiminto mahdollistaa pehmeän käynnistyksen.

Kuinka puhdistaa saha?

Irrota työkalu verkkovirrasta. Puhdista tuuletusaukot ja suojakotelo harjalla tai paineilmalla. Puhdista liukutela säännöllisesti. Vältä pölyn kertymistä.

Kuinka saha kuljetetaan?

Aseta saha kuljetusasentoon (työkaluvarsi laskettuna, kuljetusvarmistin painettuna). Irrota irrotettavat tarvikkeet. Käytä kuljetuskahvaa tai upotettuja kahvoja. Älä tartu työkappaleen tukien avulla.

Millaisia materiaaleja voin leikata?

Saha on suunniteltu puulle (pehmeä ja kova), lastu- ja kuitulevyille. Sopivalla terällä se voi leikata myös alumiinia ja muoveja. Ei sovellu rautametalleille.

Kuinka laseria säädetään?

Aseta saha työasentoon, jiirikulma 0°. Löysää suojakannen ruuvit. Löysää laserkotelon kiinnitysruuvi ja siirrä sitä sivuttain, kunnes säteet eivät enää poikkea, kun varsi lasketaan. Kiristä ruuvi ja kansi.

Kuinka työkappale kiinnitetään?

Paina työkappale rajaimia vasten. Käytä mukana tulevaa kiristintä työntämällä se johonkin reikään. Säädä kierretanko työkappaleen korkeudelle ja kiristä se. Pitkien työkappaleiden kohdalla tue vapaa pää.

Mistä löydän varaosia?

Varaosat ovat saatavana verkkosivustolta www.bosch-pt.com (räjähdyskuvat ja tilaus verkossa). Voit myös ottaa yhteyttä Bosch-huoltoon numerossa 09 70 82 12 26 (Ranska).

KÄYTTÖOHJE GCM 305-216 D Professional BOSCH

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS

Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh-

jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

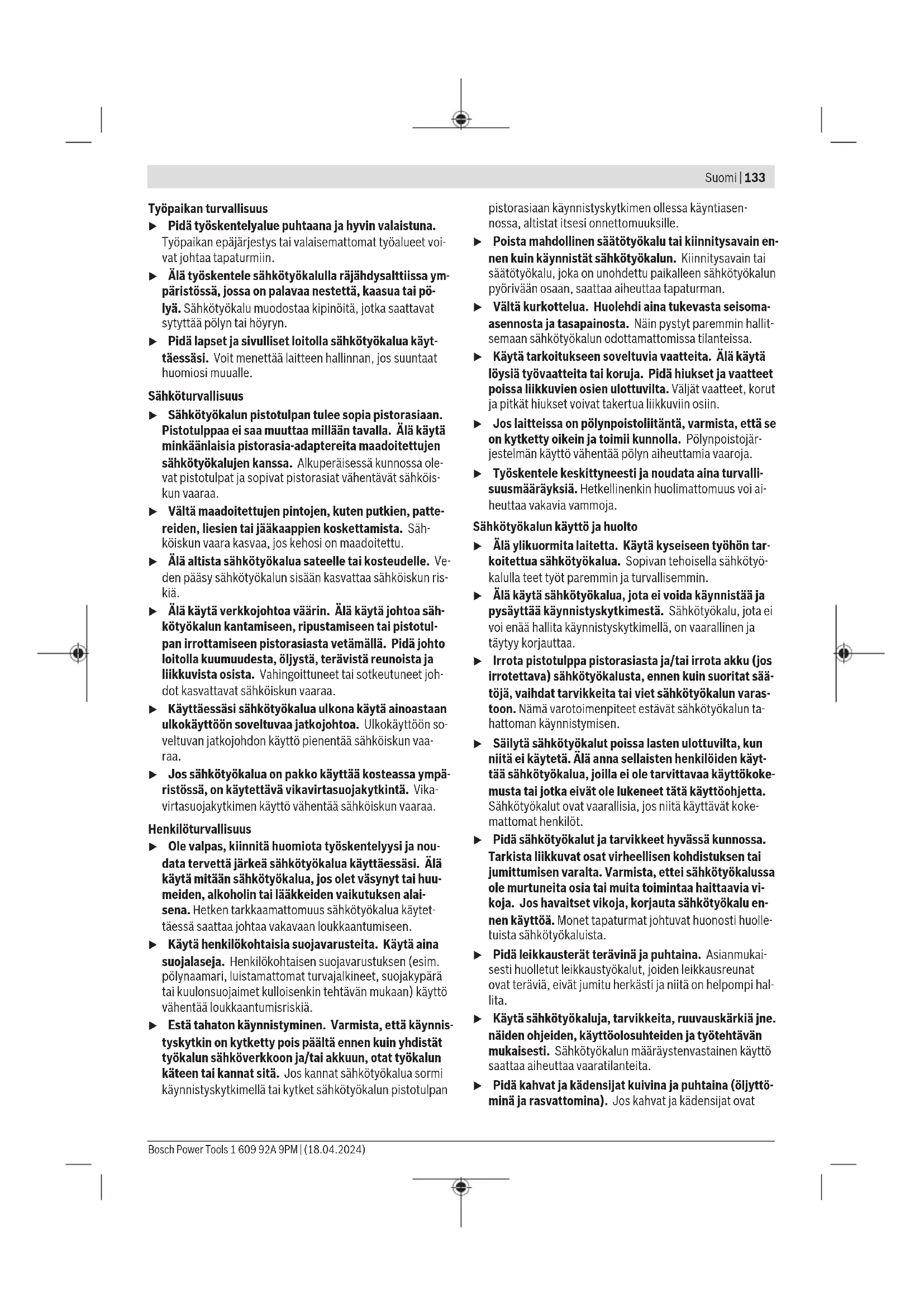

Työpaikan turvallisuus

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
• Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.
• Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.

Sähköturvallisuus

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä.
- Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
- Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

▶ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.
Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan

pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille.

Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.
Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
▶ Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja.
Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto

• Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.
• Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa.
  Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.
  Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-mattomat henkilöt.
  Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista.
  ▶ Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal-lita.
  Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.
  ▶ Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat

134|Suomi

liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al-kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena.

Katkaisu- ja jiirisahojen turvallisuusohjeet

• Katkaisu- ja jiirisahat on tarkoitettu puun ja puumais- ten materiaalien sahaukseen. Niitä ei saa käyttää hiomalaikoilla rautamateriaalien (esimerkiksi tangot, sauvat, tapit yms.) katkaisuun. Hiomalaikoista irtoava pöly johtaa liikkuvien osien (esimerkiksi alasuojus) jumittumiseen. Hiovassa leikkauksessa syntyvät kipinät voivat aiheuttaa palovaurioita alasuojukseen, terän alavastee-seen ja muihin muoviosiin.
  Kiinnitä työkappale mahdollisuuksien mukaan puristimilla. Jos pidät työkappaletta paikallaan kädellä, pidä kättä molemmilla puolilla aina vähintään 100 mm:n turvaetäisyydellä sahanterästä. Älä leikkaa sahalla sellaisia paloja, jotka ovat niin pieniä, ettei niitä voi pitää turvallisesti paikallaan puristimella tai kädellä. Jos pidät kättä liian lähellä sahanterää, tämä lisää loukkaantumisriskiä terän kosketusvaaran takia.
  Työkappale täytyy pitää kunnolla paikallaan puristimilla tai painamalla työkappaletta kädellä ohjainta ja pöytää vasten. Älä missään tapauksessa syötä työkappaletta terään äläkä sahaa vapaakätisesti. Kiinnittämättömät tai liikkuvat työkappaleet voivat sinkoutua suurella nopeudella ympäriinsä ja aiheuttaa vammoja.
  Sahaa työntävällä liikkeellä työkappaleen lävitse. Älä sahaa vetävällä liikkeellä työkappaleen lävitse. Sahauksen tekemiseksi nosta sahan pää ja vedä se työkappaleen yli sahaamatta, käynnistä moottori, paina sahan pää alas ja sahaa työntävällä liikkeellä työkappaleen lävitse. Jos sahaat vetävällä liikkeellä, sahaterä voi ponnahtaa työkappaleen päälle ja singota teräosan koneen käyttäjää pän.
• Älä missään tapauksessa pidä kättä aiotulla sahauslinjalla sahanterän edessä tai takana. Työkappaleen pai-kallaan pitäminen ristiotteella (ts. työkappaletta painetaan sahanterän oikealla puolella vasemmalla kädellä ja sama toisinpäin) on erittäin vaarallista.
  Noudata kummallakin puolella vähintään 100 mm:n turvaetäisyyttä sahanterästä, jos kosket terän pyöriessä ohjaimen taakse puupalojen poiston tai muun syyn takia. Älä pidä kättä liian lähellä pyörivää terää, koska terän kosketus voi johtaa vakaviin vammoihin.
  Tarkista työkappale ennen sahausta. Jos työkappale on kaareva tai käyrä, kiinnitä se paikalleen niin, että kupera puoli on ohjainta vasten. Varmista aina, ettei sahauslinjan kohdalla ole rakoa työkappaleen, ohjai-men ja pöydän välissä. Taipuneet tai kaarevat työkappa- leet voivat kiertyä tai siirtyä paikaltaan ja aiheuttaa sa-

hauksen yhteydessä sahanterän juuttumisen. Työkappa-leessa ei saa olla nauloja tai muita vieraita esineitä.

Älä käytä sahaa, jos pöydällä on työkappaleen lisäksi myös työkaluja, puujätteitä yms. Pienet roskat, irtonai-set puupalat tai muut esineet voivat koskettaa pyörivää terää ja sinkoutua suurella nopeudella ympäriinsä.
Sahaa vain yksi työkappale kerrallaan. Päällekkäin pinottuja työkappaleita ei pystytä pitämään kunnolla pai- koillaan ja ne voivat juuttua terään tai siirtyä paikaltaan sahauksen aikana.
Varmista ennen käyttöä, että katkaisu- ja jiirisaha on kiinnitetty tai asennettu tasaiselle ja tukevalle alustalle. Tasainen ja tukeva alusta vähentää katkaisu- ja jiirisahan kallistumisvaaraa.
Suunnittele työt huolellisesti. Varmista aina vaihtaessasi kaltevuuden tai jiirikulman asetusta, että säädettävä ohjain on asetettu oikein paikalleen työkappaleen tueksi eikä pysty koskettamaan terää tai suojuk-sia. Kun työkalu on "POIS PÄÄLTÄ" ja pöydällä ei ole työ-kappaletta, käy sahanterällä koko sahauslinja läpi varmis-taaksesi, ettei terä voi koskettaa suojusta eikä sahata oh-jainta.
Tue työkappale riittävän hyvin esimerkiksi pöydän jatko-osilla, tukipukeilla tms., jos työkappale on pöytää leveämpi tai pidempi. Sahapöytää pidemmät tai leveämmät työkappaleet voivat kallistua, jos niitä ei tueta kunnolla. Sahattavan palan tai työkappaleen kallistuminen saattaa johtaa siihen, että alasuojus nousee ylös tai pyörivä terä sinkoaa kappaleen ympäriinsä.
- Älä käytä apuria korvaamaan pöydän jatko-osaa tai lisätukea. Työkappaleen huono tuenta voi aiheuttaa terän jumittumisen tai työkappaleen liikkumisen sahauksen aikana. Tällöin työkappale voi vetää sinut tai apurisi pyörivää terää vasten.
Sahattava pala ei saa juuttua tai puristua millään tavalla pyörivää terää vasten. Jos käytät esimerkiksi pit-kittäisrajoittimia, sahattava pala voi kiilautua terään vasten ja sinkoutua suurella voimalla ympäriinsä.
Käytä pyöreiden materiaalien (esimerkiksi tangot tai putket) tuentaan aina sopivaa kiinnitintä tai pidintä. Tangot vierivät herkästi pois paikaltaan sahauksen yhteydessä. Tällöin terä voi haukata ja vetää työkappaleen ja kätesi terää vasten.
Anna terän kiihtyä huippunopeuteen ennen kuin ohjaat sen työkappaleeseen. Tämä vähentää työkappaleen sinkoutumisvaaraa.
Jos työkappale tai terä juuttuvat kiinni, sammuta katkaisu- ja jiirisaha. Odota, että kaikki liikkuvat osat pysähtyvät ja vedä pistoke irti virtalähteestä ja/tai irrota akku. Poista sen jälkeen jumittuma. Jos jatkat sahausta jumittuneesta työkappaleesta huolimatta, tämä voi aiheuttaa hallinnan menettämisen tai vaurioittaa katkaisuja jiirisahaa.
Sahauksen jälkeen vapauta käyttökytkin, pidä sahan pää alhaalla ja odota, että terä pysähtyy, ennen kuin poistat sahatun palan. Käden pitäminen vähitellen pysähtyvän terän lähellä on vaarallista.

Pidä tukevasti kahvasta kiinni, kun teet osittaisen sahauksen, tai kun vapautat käyttökytkimen ennen kuin sahan pää on täydellisesti ala-asennossaan. Sahauksen keskeytyksen myötä sahan pää saattaa painua äkillisesti alaspäin. Tämä aiheuttaa tapaturmavaaran.
- Älä irrota otetta kahvasta, kun painat sahalaitteen alasentoonsa. Ohjaa sahalaite aina käsi kahvalla takaisin yläasentoon. Loukkaantumisvaara, jos sahalaite pääsee liikkumaan hallitsemattomasti.
- Pidä työpiste siistinä. Pölyseokset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjäh-tää.
- Älä käytä tylsiä, säröisiä, taipuneita tai vaurioituneita sahanteriä. Jos sahanterän hampaat ovat tylsiä tai vääntyneitä, ne sahaavat liian kapean sahausuran, mikä lisää kitkaa, jumittaa sahanterän ja johtaa takaiskuun.
- Älä käytä runsasseosteisesta pikateräksestä (HSS-teräs) valmistettuja sahanteriä. Sellaiset sahanterät saat-tavat murtua herkästi.
Käytä aina sahanteriä, joiden laikkareikä on oikean kokoinen ja muotoinen (vinoneliö tai pyöreä). Jos sa- hanterät eivät ole yhteensopivia sahan kiinnityskohdan kanssa, ne pyörivät epätasaisesti ja johtavat hallinnan menettämiseen.
- Älä missään tapauksessa poista puupaloja, sahanpura tms. työstõalueelta, kun sähkötyökalu on käynnissä. Ohjaa laitteen käyttövarsi aina ensin lepoasentoon ja sammuta sähkötyökalu.
- Älä kosketa työn jälkeen sahanterää ennen kuin se on jäähtynyt. Sahanterä kuumenee voimakkaasti sahaus- työssä.
Sähkötyökalu toimitetaan laser-varoituskilven kanssa (katso taulukko "Symbolit ja niiden merkitys").
- Jos laser-varoituskilven teksti ei ole käyttömaan kie- lellä, liimaa kilven päälle mukana toimitettu käyttö- maan kielinen tarra ennen ensikäyttöä.
- Älä missään tapauksessa peitä tai poista sähkötyökalussa olevia varoituskilpiä.

Älä suuntaa lasersädettä ihmisiin tai eläimiin äläkä katso sinua kohti näkyvään tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai silmävaurioita.

▶ Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta.
- Älä tee mitään muutoksia laserlaitteistoon. Tässä käyttöohjekirjassa kuvattujen säätömahdollisuuksien käyttö on turvallista.
- Älä anna lasten käyttää sähkötyökalua ilman valvontaa. Lapset saattavat aiheuttaa häikäistymisvaaran itselleen tai sivullisille.

Symbolit

Seuraavat symbolit voivat olla tärkeitä sähkötyökalun käytön yhteydessä. Opettele symbolit ja niiden merkitys. Symbolien oikean tulkinnan myötä pystyt käyttämään sähkötyökalua paremmin ja turvallisemmin.

Symbolit ja niiden merkitys

Lasersäteily Älä tuijota säteeseen

Kuluttajakäyttöön tarkoitettu luokan 2 laserlaite EN 50689:2021

Pidä kädet poissa sahausalueelta, kun sähkötyökalu on käynnissä. Sahanterän koskettaminen aiheuttaa loukkaantumis-vaaran.

Käytä pölysuojainta.

Käytä suojalaseja.

Käytä kuulosuojaimia. Melu saattaa johtaa kuuroutumiseen.

Vaaravyöhyke! Jos suinkin mahdollista, pidä kädet, sormet ja käsivarret poissa tältä alueelta.

Kuljeta sähkötyökalua vain tähän tarkoi- tukseen merkittyjen kädensijojen tai kul- jetuskahvan avulla.

Kun sahaat pystysuuntaisia jiirikulmia, säädettävät ohjainkiskot täytyy vetää ulospäin tai ottaa kokonaan pois.

d Huomioi sahanterän mitat (sahanterän halkaisija D, reiän halkaisija d). Reiän halkaisijan d täytyy sopia välyksettä teräkaraan. Jos sahassa täytyy käyttää supistuskappaleita, varmista, että supistuskappale sopii mitoiltaan sahanterän rungon paksuudelle, reiän halkaisijalle ja teräkaran halkaisijalle. Käytä mieluiten sahanterän mukana toimitettuja supistuskappaleita.

Symbolit ja niiden merkitys

Sahanterän halkaisijan D täytyy vastata symbolissa ilmoitettua mittaa.

Katso myös "Sopivien sahanterien mitat" luvussa "Tekniset tiedot".

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräyksenmukainen käyttö

Sähkötyökalu on pöytäsaha, joka on tarkoitettu puumateriaalien suoralinjaiseen pituus- ja poikittaissahaukseen. Sillä voi sahata vaakasuuntaisia jiirikulmia -48° ja +48° välisellä alueella sekä pystysuuntaisia jiirikulmia vasemman puolen 47° ja oikean puolen 47° välisellä alueella.

Sähkötyökalu sopii teholtaan kovan ja pehmeän puun sekä lastu- ja kuitulevyjen sahaukseen.

Asiaankuuluvia sahanteriä käyttämällä sahalla voi sahata alumiiniprofiileja ja muovia.

Tämä tuote on standardin EN 50689 mukainen kuluttajille tarkoitettu lasertuote.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.

(1) Vetolaitteen lukitusruuvi
(2) Vetolaite
(3) Kuljetuskahva
(4) Suojus
(5) Työvalokytkin
(6) Laserin käynnistyskytkin (näyttää sahauslinjan)
(7) Käynnistyskytkimen käynnistyssalpa
(8) Käynnistyskytkin
(9) Kahva
(10) Lasersuojus
(11) Lasersäteen ulostuloaukko
(12) Heilurisuojus
(13) Liukurulla
(14) Sahapöytä
(15) Asennusreiat
(16) Kulutuslevy
(17) Lukituspidin
(18) Vapaavalintaisen vaakasuuntaisen jiirikulman lukkonuppi

(19) Vaakasuuntaisen jiirikulman säätövipu
(20) Kaatumissuoja
(21) Laser-varoituskilpi
(22) Vaakasuuntaisten perusjiirikulmien lovet
(23) Vaakasuuntaisen jiirikulman asteikko
(24) Sahapöydän pidennysosan kiristysruuvi
(25) Sahapöydän pidennysosa
(26) Työkappaletuki (joustavakäyttöinen asennusjärjestelmä)
(27) Kiinteä ohjainkisko
(28) Säädettävä ohjainkisko
(29) Pystysuuntaisen jiirikulman asteikko
(30) Pystysuuntaisen jiirikulman osoitin
(31) Puruohjain
(32) Sahanterä
(33) Karalukitus
(34) Kuljetusvarmistin
(35) Kaatumissuoja
(36) Pituusohjain
(37) Pölypussi
(38) Syvyydenrajoittimen säätöruuvi
(39) Syvyydenrajoitin
(40) Kierretanko
(41) Ruuvipuristin
(42) Reiät ruuvipuristinta varten
(43) Kuusiokoloavain/ruuvitaltta
(44) Säädettävän ohjainkiskon lukitusruuvi
(45) Pystysuuntaisen jiirikulman lukituspyörä
(46) Pystysuuntaisen jiirikulman lukitusvipu
(47) Työkappaletuen pidike (sähkötyökalussa)
(48) Toisen työkappaletuen pidike (työkappaletuessa)
(49) Kierrepultti
(50) Imuadapteri
(51) Sahanterän kiinnityskohdan kuusiokoloruuvi
(52) Kiristyslaippa
(53) Sisempi kiinnityslaippa
(54) Kulutuslevyn kiinnitysruuvit
(55) Lasersuojuksen ruuvi
(56) Laserkotelon kiinnitysruuvi
(57) Laserin kotelo
(58) Vaakasuuntaisen jiirikulman osoitin
(59) Vaakasuuntaisen kulmaosoittimen ruuvi
(60) Pystysuuntaisen kulmaosoittimen ruuvi
(61) Kädensijat

Tekniset tiedot

Katkaisu- ja jiirisaha GCM 305-216 D GCM 305-216 D
Tuotenumero		3 601 M49 0..	3 601 M49 0B.
Nimellisottoteho W 1 200 1 200
Tyhjäkäyntikierrosluku min	1	5 200	5 200
Soft Start (pehmeä käynnistystoiminto) ● ●
Lasertyppi nm 650 650
	mW < 1 < 1
Laserluokka 2 2
Paino ^A)	kg 16,8 16,8
Suojausluokka		☐ / II / II	☐
Sopivien sahanterien mitat
Sahanterän halkaisija D	mm 216 216
Terärungon paksuus mm	1,2-1,8	1,2-1,8
Reiän halkaisija d	mm	30 25,4

A) Paino ilman verkkovirtajohtoa ja pistotulppaa
Tiedot koskevat 220 V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella.
Työkappaleen sallitut mitat (maks./min.): (katso "Työkappaleen sallitut mitat", Sivu 141)
Arvot voivat vaihdella tuotteen mukaan ja riippuvat käyttö- ja ympäristöolosuhteista. Lisätietoja saat verkko-osoitteesta
www.bosch-professional.com/wac.

Melupäästöt

Melupäästöarvot on määritetty standardin

EN IEC 62841-3-9 mukaan.

Sähkötyökalun tyypillinen A-painotettu melutaso: äänenpai-netaso 95 dB(A); äänentehotaso 109 dB(A). Epävarmuus K = 3 dB.

Käytä kuulosuojaimia!

Näissä ohjeissa ilmoitettu meluarvo on mitattu standardoidun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös melupäästöjen alustavaan arviointiin.

Ilmoitettu melupäästöarvo vastaa sähkötyökalun pääasiallisia käyttötapoja. Melupäästö saattaa kuitenkin poiketa ilmoitetusta arvosta, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna.

Tämä saattaa suurentaa koko työskentelyajan melupäästöjä huomattavasti.

Melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä.

Tämä voi vähentää huomattavasti koko työskentelyajan me-lupäästöjä.

Asennus

Vältä sähkötyökalun tahatonta käynnistymistä. Pisto- tulppa ei saa olla kiinni virtalähteessä, asennuksen tai muiden sähkötyökaluun kohdistuvien töiden aikana.

Vakiovarustus

Huomioi lisäksi käyttöohjeiden alussa ilmoitettu toimituslaajuus.

Tarkasta ennen sähkötyökalun ensikäyttöä, että toimitus sisältää kaikki alla luetellut osat:

• Katkaisu- ja jiirisaha ja siihen asennettu sahanterä
• Lukituspyörä (45)
• Säädettävä ohjainkisko (28)
• Ruuvipuristin (41)
• Kuusiokoloavain/ruuvitaltta (43)
• Pölypussi (37)
• Työkappaletuet (26) (2 kpl)

Huomautus: tarkasta sähkötyökalu mahdollisten vaurioiden varalta.

Suojusten tai lievästi vaurioituneiden osien kunnollinen ja määräysten mukainen toiminta on tarkastettava ennen sähkötyökalun käytön jatkamista. Tarkasta, että liikkuvat osat toimivat esteettömästi ja jumittumatta ja ettei työkalussa ole viallisia osia. Kaikkien osien täytyy olla oikein paikoillaan ja täyttää kaikki vaatimukset kunnollisen toiminnan varmistamiseksi.

Vaurioituneiden suojusten ja osien korjaus tai vaihto täytyy antaa valtuutetun ammattikorjaamon tehtäväksi.

Yksittäisosien asennus

• Poista varovasti kaikki toimitukseen kuuluvat osat pak-kauksistaan.
• Poista kaikki pakkausmateriaalit sähkötyökalusta ja mukana toimitetuista tarvikkeista.

138|Suomi

- Varmista, että sähkötyökalu on kuljetusasennossa, koska tämä helpottaa toimitukseen kuuluvien laiteosien asennusta.

Työkappaletukien asentaminen (katso kuva A1)

Työkappaletuet (26) voi sijoittaa sähkötyökalun vasemmalle puolelle, oikealle puolelle tai etupuolelle. Joustavakäyttöinen asennusjärjestelmä mahdollistaa erilaisia pidennys- ja leven- nysvaihtoehtoja (katso kuva G).

• Työnnä sahan käyttötarpeen mukaan työkappaletuki (26) sähkötyökalussa oleviin pidikkeisiin (47) tai toisen työkappaletuen pidikkeisiin (48).
• Älä missään tapauksessa kanna sähkötyökalua työkappaletukien varassa. Käytä sähkötyökalun kuljetukseen vain kuljetusvarusteita.

Lukituspyörän asentaminen (katso kuva A2)

Turvallisen käytön varmistava lukituspyörä (45) lukitsee asetetun pystysuuntaisen jiirikulman.

• Ruuvaa kuusiomutteri irti kierrepultista (49).
• Kierrä ja kiristä lukituspyörä (45) myötäpäivään kierre-pulttiin (49).

Säädettävän ohjainkiskon asentaminen (katso kuva A3)

Säädettävä ohjainkisko (28) on asennettava ennen sahauksen aloittamista.
- Työnnä sahanterän oikealla puolella oleva ohjainkisko (28) asiaankuuluvaan uraan ja kiristä lukitusruuvi (44). Ohiainkiskon matalamman osan tulee osoittaa sisäänpäin sahanterää kohti.

Kiinteä tai joustavakäyttöinen asennus

- Turvallisen toiminnan varmistamiseksi sähkötyökalu täytyy asentaa ennen käyttöä tasaiselle ja tukevalle työtasolle (esim. työpenkki).

Asennus työtasoon (katso kuva B1-B2)

• Kiinnitä sähkötyökalu soveltuvalla ruuviliitoksella työta- soon. Käytä asennukseen reikiä (15).
  tai
• Kiinnitä sähkötyökalun jalat tavanomaisilla ruuvipuristimilla työtasoon.

Asennus Bosch-työpenkkiin

Säädettävillä jaloilla varustetut Boschin GTA-työpenkit varmistavat sähkötyökalun tukevan asennon kaikilla alustoilla. Työpenkkien työkappaletuilla saat tuettua pitkät työkappaleet.

▶ Lue kaikki työpöydän mukana toimitetut varoitukset ja käyttöohjeet. Varoitusten tai käyttöohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Kokoa työpöytä oikein, ennen kuin asennat sähkötyökalun. Asianmukainen kokoaminen on välttämätöntä pöydän romahtamisen estämiseksi.
- Asenna sähkötyökalu kuljetusasennossaan työpenkkiin.

Joustavakäyttöinen asennus (ei suositeltava!) (katso kuva B3)

Jos sähkötyökalua ei voi joissakin poikkeustapauksissa asentaa tasaiselle ja tukevalle työpöydälle, sen voi asentaa tilapäisesti kaatumissuojan avulla.

Ilman kaatumissuojaa sähkötyökalu ei seiso tukevassa asennossa ja saattaa kaatua varsinkin maks. vaakaja/tai pystysuuntaisten jiirikulmien sahaustöissä.
- Kierrä kaatumissuojaa (20) sisään- tai ulospäin, kunnes sähkötyökalu seisoo tukevasti työpöydällä.

Pölyn-/purunpoisto

Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijypitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla terveydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia.

Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset.

• Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa.
  – Huolehdi työkohteen hyvästä tuuletuksesta.
• Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.

Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä.

Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää.

Pöly, purut ja työkappaleesta murtuneet palat saattavat tukkia pölyn-/purunpoiston.

• Sammuta sähkötyökalu ja irrota pistotulppa pistorasiasta.
• Odota, kunnes sahanterä on pysähtynyt paikalleen.
  – Etsi ja poista tukoksen aiheuttaja.

Koneen oma pölynpoisto (katso kuva C)

Poista purut kätevästi mukana toimitetun pölypussin (37) avulla.

• Aseta kuljetuskahva (3) pystysuoraan asentoon.
• Asenna pölypussi (37) työntö- ja kiertoliikkeellä imuadapteriin (50) niin, että pölypussin nasta lukittuu imuadapterin loveen.

Sahauksen aikana pölypussi ei saa missään tapauksessa kos-kettaa sahan liikkuvia osia.

Tyhjennä pölypussi ajoissa.

▶ Tarkista ja puhdista pölypussi jokaisen käyttökerran jälkeen.
- Jos sahaat alumiinia, poista pölypussi, koska muuten syntyy palovaara.

Ulkoinen pölynpoisto

Purunpoistoa varten imuadapteriin (50) voi kytkeä myös pölynimurin letkun (∅ 35 mm).

- Liitä pölynimurin letku imuadapteriin (50).

Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria, jos imuroit terveydelle erittäin haitallisia, syöpää aiheuttavia tai kuivia pölylaatuja.

Sahanterän vaihto (katso kuva D1-D4)

• Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
  Käytä työkäsineitä, kun asennat sahanterän. Tapaturmavaara, kun kosketat sahanterää.

Käytä ainoastaan sahanteriä, joiden suurin sallittu nopeus on sähkötyökalun tyhjäkäyntikierroslukua suurempi.

Käytä vain sellaisia sahanteriä, jotka vastaavat tässä käyttöohjeessa ilmoitettuja tietoja, ja jotka on testattu ja merkitty standardin EN 847-1 mukaan.

Käytä vain sellaisia sahanteriä, joita tämän sähkötyökalun valmistaja suosittelee, ja jotka soveltuvat työstettävälle materiaalille. Tämä estää sahanterien hampaiden ylikuumene- misen sahauksen aikana.

Sahanterän irrotus

• Aseta sähkötyökalu käyttöasentoon.
• Käännä heilurisuojusta (12) taaksepäin ja pidä sitä tässä asennossa.
• Kierrä kuusiokoloruuvia (51) kuusiokoloavaimella (6 mm) (43) ja paina samanaikaisesti karalukitusta (33), kunnes se lukkiutuu.
  – Pidä karalukitusta (33) painettuna ja irrota kuusiokoloruuvi (51) kiertämällä myötäpäivään (vasenkierteinen!).
• Ota kiinnityslaippa (52) pois.
• Irrota sahanterä (32).
• Ohjaa heilurisuojus hitaasti takaisin alas.

Sahanterän asennus

Tarkista asennettaessa, että sahanterän hampaiden sahaussuunta (sahanterässä olevan nuolen suunta) on sama kuin nuolen suunta suojuksessa!

Mikäli tarpeen, puhdista kaikki kiinnitettävät osat ennen asennusta.

• Käännä heilurisuojusta (12) taaksepäin ja pidä sitä tässä asennossa.
• Asenna uusi sahanterä sisempään kiinnityslaippaan (53).
• Asenna kiinnityslaippa (52) ja kuusiokoloruuvi (51). Paina karalukitusta (33), kunnes se lukkiutuu, ja kiristä kuusiokoloruuvi vastapäivään.
• Ohjaa heilurisuojus hitaasti takaisin alas.

Käyttö

- Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Kuljetusvarmistin (katso kuva E)

Kuljetusvarmistin (34) helpottaa sähkötyökalun käsittelyä, kun kuljetat sitä käyttöpaikasta toiseen.

Sähkötyökalun lukituksen vapautus (käyttöasento)

– Paina sahausvartta kahvalla (9) hieman alaspäin, jotta saat vapautettua kuljetusvarmistimen (34) kuormituksesta.
- Vedä kuljetusvarmistin (34) kokonaan ulos.
- Ohjaa sahausvartta hitaasti ylöspäin.

Sähkötyökalun varmistus (kuljetusasento)

• Avaa lukitusruuvi (1), jos se estää liukulaitteen (2) liikkeen. Vedä sahausvartta eteenpäin ääriasentoonsa ja kivistä liukulaitteen lukitseva lukitusruuvi.
• Vedä syvyydenrajoitinta (39) ylöspäin.
• Vedä sahapöydän (14) lukitsemiseksi lukitusnupista (18).
• Käännä sahausvartta kahvan (9) avulla alaspäin, kunnes saat painettua kuljetusvarmistimen (34) kokonaan sisään.

Tämän myötä sahausvarsi on lukittu turvallista kuljetusta varten.

Työn valmistelu

Raskaan käytön jälkeen sähkötyökalun perusasetukset täy- tyy tarkastaa ja tarvittaessa säätää tarkkojen sahaustulosten varmistamiseksi.

Siihen tarvitaan kokemusta ja asianmukaista erikoistyökalua.

Valtuutetut Bosch-huoltopisteet suorittavat nämä tehtävät nopeasti ja luotettavasti.

Sahapöydän pidentäminen/leventäminen (katso kuvat F-G)

Pitkät ja painavat työkappaleet tulee tukea vapaasta päästään.

Sahapöytää voi pidentää vasemmalle ja oikealle puolelle sa- hapöydän pidennysosien (25) avulla.

• Avaa kiristysruuvi (24).
• Vedä sahapöydän pidennysosaa (25) tarvittavan pituuden verran ulospäin.
• Lukitse sahapöydän pidennysosa paikalleen kiristysruu-villa (24).

Työkappaletukien (26) joustavakäyttöinen asennusjärjestelmä mahdollistaa erilaisia pidennys- ja levennysvaihtoehtoja.

• Työnnä sahan käyttötarpeen mukaan työkappaletuki (26) sähkötyökalussa oleviin pidikkeisiin (47) tai toisen työkappaletuen pidikkeisiin (48).
• Älä missään tapauksessa kanna sähkötyökalua työkappaletukien varassa.

Käytä sähkötyökalun kuljetukseen vain kuljetusvarusteita.

Ohjainkiskon siirtäminen (katso kuva H)

Vaaka- ja/tai pystysuuntaisten jiirikulmien sahaustöissä sahaussuunnasta riippuen vasen tai oikea säädettävä ohjainkisko (28) täytyy vetää ulospäin tai irrottaa kokonaan.

140|Suomi

Pystysuuntainenjiirikulma	Vaakasuuntai-nen jiirikulma
0-22,5°(vasen/oikea)	>0°	-Avaa vasen/oikea lukitusruuvi (44).-Vedä vasen/oikea säädettävä ohjainkisko (28) uloimpaan ääriasentoon.
22,5-47°(vasen/oikea)	≤ 48°(oikea/vasen)	-Avaa vasen/oikea lukitusruuvi (44).-Vedä vasen/oikea säädettävä ohjainkisko (28) uloimpaan ääriasentoon.-Nosta säädettävä ohjainkisko yläkautta pois paikaltaan.

Työkappaleen kiinnitys (katso kuva I)

Optimaalisen työturvallisuuden takaamiseksi työkappale pitää aina kiinnittää paikalleen.

Älä työstä työkappaleita, jotka ovat liian pieniä kiinnitettäviksi.

– Paina työkappaletta ohjainkiskoja (28) ja (27) vasten.
- Asenna mukana toimitettu ruuvipuristin (41) valitsemaasi reikään (42).
- Säädä ruuvipuristimen kierretanko (40) työkappaleen korkeuden mukaan.
- Lukitse työkappale kiristämällä kierretankoa (40).

Vaakasuuntaisen jiirikulman asetus

Vaakasuuntaisen perusjiirikulman asetus (katso kuva J)

Sahapöydässä on lovet (22) usein käytettyjen vaakasuuntaisten jiirikulmien nopeaa ja tarkkaa säätöä varten:

vasen oikea

0^

45^;30^;22,5^;15^15^;22,5^;30^;45^

- Avaa lukkonuppi (18), jos se on kiinni.

- Vedä vivusta (19) ja käännä sahapöytä (14) haluttuun loveen vasemmalle tai oikealle.

- Vapauta vipu. Vivun tulee lukkiutua kunnolla loveen.

- Kiristä lukkonuppi (18).

Vapaavalintaisen vaakasuuntaisen jiirikulman asetus (katso kuva K)

Vaakasuuntaista jiirikulmaa voi säätää vasemman puolen 48° ja oikean puolen 48° välisellä alueella.

• Avaa lukkonuppi (18), jos se on kiinni.
• Vedä vivusta (19) ja paina samalla lukituspidintä (17), kunnes se napsahtaa kiinni asianomaiseen uraan. Näin sa-hapöytää voi liikuttaa esteettömästi.
• Käännä sahapöytää (14) lukkonupista vasemmalle tai oikealle, kunnes kulmaosoitin (58) osoittaa haluttua vaakasuuntaista jiirikulmaa.
• Kiristä lukkonuppi (18).
• Avaa vipu (19) uudelleen (vaakasuuntaisten perusjiirikulmien asetusta varten) vetämällä vipua ylöspäin. Lukituspidin (17) ponnahtaa takaisin lähtöasentoonsa ja vivun (19) voi taas lukita loviin (22).

Pystysuuntaisen jiirikulman asetus

Pystysuuntaista jiirikulmaa voi säätää vasemman puolen 47° ja oikean puolen 47° välisellä alueella.

Sahassa on kiinteät rajoittimet 0°:n, 22,5°:n ja 45°:n kulmille usein tarvittavien pystysuuntaisten jiirikulmien nopeaan ja tarkkaan säätöön.

- Varmista, että lukituspyörä (45) on asennettu paikalleen (katso "Lukituspyörän asentaminen (katso kuva A2)", Sivu 138).

Pystysuuntaisen perusjiirikulman asetus (katso kuva L)

• Vedä säädettävät ohjainkiskot (28) uloimpaan ääriasentoon tai ota ne kokonaan pois.
• Avaa lukituspyörä (45).
• Vedä lukitusvipua (46) ulospäin ja lukitse se vapaa-asentoon. Näin voit käyttää koko jiirikulma-aluetta (vasen ja oikea).
• Käännä sahausvartta kahvasta (9) vasemmalle tai oikealle, kunnes kulman osoitin (30) on halutun pystysuuntaisen perusjiirikulman kohdalla.
• Käännä lukitusvipua (46). Lukitusvivun tulee lukittua tuntuvasti paikalleen halutun pystysuuntaisen perusjiirikulman kohdalla.
• Kiristä lukituspyörä (45).

Vapaavalintaisen pystysuuntaisen jiirikulman asetus

• Vedä säädettävät ohjainkiskot (28) uloimpaan ääriasentoon tai ota ne kokonaan pois.
• Avaa lukituspyörä (45).
• Vedä lukitusvipua (46) ulospäin ja lukitse se vapaa-asentoon. Näin voit käyttää koko jiirikulma-aluetta (vasen ja oikea).
• Käännä sahausvartta kahvasta (9) vasemmalle tai oikealle, kunnes kulman osoitin (30) on halutun pystysuuntaisen jiirikulman kohdalla.
• Kiristä lukituspyörä (45).

Käyttöönotto

▶ Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja.
- Kiristä lukkonuppi (18) ja lukituspyörä (45) aina ennen sahauksen aloittamista. Muuten sahanterä saattaa kantata työkappaleessa.

Työvalon sytyttäminen

Työvalo parantaa näkyvyyttä työstettävällä alueella. Erityisen hyvät sahaustulokset saavutat käyttämällä työvaloa yhdessä sahauslinjan näyttävien lasersäteiden kanssa.

• Sytytä työvalo kytkimellä (5).
• Älä katso suoraan työvaloon, koska se voi aiheuttaa häikäistymisen.

Käynnistäminen (katso kuva M)

- Kun haluat käynnistää sähkötyökalun, työnnä ensin käynnistyssalpa (7) keskelle ja paina tämän jälkeen käynnistyskytkintä (8) ja pidä sitä painettuna.

Huomautus: turvallisuussyistä käynnistyskytkintä (8) ei voi lukita käytön aikana, vaan sitä pitää painaa koko ajan.

Sammutus

- Sammuta työkalu vapauttamalla käynnistyskytkin (8).

Soft Start

Soft Start rajoittaa sähkötyökalun käynnistysvirtaa ja mahdollistaa käytön 16 A:n sulakkeella.

Huomautus: jos sähkötyökalu kiihtyy heti käynnistettäessä huippunopeuteen, Soft Start on epäkunnossa. Sähkötyökalu tulee välittömästi lähettää asiakaspalveluun.

Sahaus

Yleisiä sahausohjeita

• Kiristä lukkonuppi (18) ja lukituspyörä (45) aina ennen sahauksen aloittamista. Muuten sahanterä saattaa kantata työkappaleessa.
  Ennen kaikkia sahaustöitä täytyy ensin varmistaa, ettei sahanterä voi missään vaiheessa koskettaa ohjainkiskoa, ruuvipuristinta tai laitteen muita osia. Poista mahdollisesti asennetut apuohjaimet tai säädä ne sopivaan asentoon.

Suojaa sahanterää iskuilta ja kolhuilta. Älä kohdista sahanterään sivuttaista kuormitusta.

Sahaa sahalla vain materiaaleja, jotka vastaavat sen mää-räystenmukaista käyttöä.

Älä missään tapauksessa sahaa kieroja työkappaleita. Työkappaleessa on aina oltava suora reuna, jota voi painaa ohjainkiskoa vasten.

Pitkät ja painavat työkappaleet tulee tukea vapaasta päästään.

Varmista, että heilurisuojus toimii kunnolla ja liikkuu esteet- tömästi. Kun painat sahausvarren alas, heilurisuojuksen täy- tyy avautua. Kun nostat sahausvarren ylös, sahanterän heilurisuojuksen täytyy jälleen sulkeutua ja lukittua sahausvarren yläasennossa.

Käyttäjän sijainti (katso kuva N)

- Älä seiso sähkötyökalun edessä samassa linjassa sahanterän kanssa, vaan seiso aina sivulla sahanterään nähden. Tällöin olet suojassa mahdollisen takaiskun vai- kutuksilta.

– Pidä kädet, sormet ja käsivarret loitolla pyörivästä sahanterästä.

- Älä risti käsivarsia sahausvarren edessä.

Sahaus vetoliikkeellä

- Kun sahaukseen tarvitaan vetolaitetta (2) (leveät työkappaleet), avaa lukitusruuvi (1), jos se on kiinni.

- Tarvittaessa säädä haluamasi vaakasuuntainen ja/tai pys- tysuuntainen jiirikulma.

– Paina työkappaletta ohjainkiskoja (27) ja (28) vasten.

• Kiinnitä työkappale sen mittojen mukaisesti.
• Vedä sahausvartta poispäin ohjainkiskosta (27), kunnes sahanterä on työkappaleen edessä.
• Käynnistä sähkötyökalu.
• Ohjaa sahausvartta kahvan (9) avulla hitaasti alaspäin.
  – Paina tämän jälkeen sahausvartta ohjainkiskojen (27) ja (28) suuntaan ja katkaise työkappale tasaisella nopeudella.
• Sammuta sähkötyökalu ja odota, kunnes sahanterä on py-sähtynyt paikalleen.
• Ohjaa sahausvartta hitaasti ylöspäin.

Sahaaminen ilman vetoliikettä (katkaisu) (katso kuva O)

• Avaa ilman vetoliikettä tehtävissä sahauksissa (pienet työkappaleet) lukitusruuvi (1), jos se on kiinni. Siirrä sahausvarsi rajoittimeen asti ohjainkiskon (27) suuntaan ja kiristä lukitusruuvi (1).
• Tarvittaessa säädä haluamasi vaakasuuntainen ja/tai pys- tysuuntainen jiirikulma.
  – Paina työkappaletta ohjainkiskoja (27) ja (28) vasten.
• Kiinnitä työkappale sen mittojen mukaisesti.
• Käynnistä sähkötyökalu.
• Ohjaa sahausvartta kahvan (9) avulla hitaasti alaspäin.
• Katkaise työkappale tasaisella nopeudella.
• Sammuta sähkötyökalu ja odota, kunnes sahanterä on py-sähtynyt paikalleen.
• Ohjaa sahausvartta hitaasti ylöspäin.

Työskentelyohjeita

Sahauslinjan merkintä (katso kuva P)

Kaksi lasersädettä näyttää sahausuran leveyden. Näin voit si- joittaa työkappaleen tarkasti sahausasentoon heilurisuojusta avaamatta.

• Sytytä lasersäteet kytkimellä (6).
• Suuntaa työkappaleen merkkiviiva molempien laserlinjojen väliin.

Huomautus: tarkasta ennen sahausta, että laserlinjat näyttävät sahauran leveyden edelleen oikein (katso "Laserin säätö", Sivu 142). Lasersäteiden kohdistus saattaa siirtyä esim. raskaan käytön aiheuttaman tärinän takia.

Työkappaleen sallitut mitat

Maks. työkappaleet:

Vaakasuuntainen Pystysuuntainen jiirikulma	Korkeus x leveys [mm]
0° 0° 70 x 305
45° (vasen/oikea) 0° 70 x 215
45° (vasen) 45° (vasen) 42 x 215
45° (oikea) 45° (oikea) 20 x 215
0° 45° (vasen) 42 x 305
0° 45° (oikea) 20 x 305

Min. työkappaleet (= kaikki työkappaleet, jotka voi kiinnittää mukana toimitetun ruuvipuristimen (41) kanssa sahanterän

142 | Suomi

vasemmalla tai oikealle puolelle): 100 x 40 mm (pituus x leveys)

Maks. sahaussyvyys (0°/0°): 70 mm

Syvyydenrajoittimen säätäminen (uran sahaus) (katso kuva Q)

Kun haluat sahata uran, tällöin syvyydenrajoitin täytyy sää-tää.

• Käännä syvyydenrajoitinta (39) eteenpäin.
• Käännä sahausvarsi kahvan (9) avulla haluamaasi asentoon.
• Kierrä säätöruuvia (38), kunnes ruuvin pää koskettaa syvyydenrajoitinta (39).
• Ohjaa sahausvartta hitaasti ylöspäin.

Samanpituisten työkappaleiden sahaaminen (katso kuva R)

Samanpituisten työkappaleiden helppoa sahausta varten voit käyttää vasenta tai oikeaa pituusohjainta (36).

• Käännä pituusohjainta (36) ylöspäin.
• Säädä sahapöydän pidennysosa (25) halutun työkappaleen pituiseksi.

Erikoismalliset työkappaleet

Kun sahaat kaarevia tai pyöreitä työkappaleita, niiden paikaltaan siirtyminen on estettävä erityisen huolellisesti. Sahauslinjan kohdalla ei saa olla rakoa työkappaleen, ohjainkiskon ja sahapöydän välillä.

Tarvittaessa on valmistettava tehtävään räätälöityjä pidikkeitä.

Kulutuslevyjen vaihtaminen (katso kuva S)

Kulutuslevyt (16) kuluvat sähkötyökalun käytön myötä.

Vaihda vialliset kulutuslevyt.

• Aseta sähkötyökalu käyttöasentoon.
• Irrota ruuvit (54) tavallisella ristipääruuvitaltalla ja ota vanha kulutuslevy (16) pois.
• Asenna uusi kulutuslevy ja kiristä ruuvit (54).

Laserin säätö

Huomautus: lasertoiminnon testaamiseksi sähkötyökalu on kytkettävä virtalähteeseen.

• Älä missään tapauksessa paina käynnistyskytkintä, kun säädät laseria (esimerkiksi sahausvartta liikuttaessasi). Loukkaantumisvaara, jos sähkötyökalu käynnistyy tahattomasti.
• Aseta sähkötyökalu käyttöasentoon.
• Käännä sahapöytää (14) 0°-loveen (22) asti. Vivun (19) tulee lukkiutua kunnolla loveen.

Raskaan käytön jälkeen lasersäteet tulee tarkastaa ja tarvittaessa säätää uudelleen tarkkojen sahaustulosten varmistamiseksi.

Siihen tarvitaan kokemusta ja asianmukaista erikoistyökalua.

Valtuutetut Bosch-huoltopisteet suorittavat nämä tehtävät nopeasti ja luotettavasti.

Tarkistus (katso kuva T1)

- Piirrä työkappaleeseen suora merkkiviiva.

• Ohjaa sahausvartta kahvan (9) avulla hitaasti alaspäin.
• Suuntaa työkappale niin, että sahanterän hampaat ovat merkkiviivan kohdalla.
  – Pidä työkappaletta tässä asennossa ja ohjaa sahausvarsi hitaasti takaisin yläasentoon.
• Kiinnitä työkappale.
• Sytytä lasersäteet kytkimellä (6).

Vasemman ja oikean lasersäteen tulee olla koko matkalla samalla etäisyydellä työkappaleen merkkiviivasta, myös ohja- tessasi sahausvartta alaspäin.

Lasersuojuksen irrottaminen (katso kuva T2)

- Avaa lasersuojuksen (10) kaksi ruuvia (55) kuusiokoloa- vaimella/ruuvitaltalla (43) ja ota lasersuojus pois.

Sahausvarren liikkeestä aiheutuvan sivupoikkeaman säätäminen (katso kuvat T3-T4)

• Löysää kiinnitysruuvia (56) (n. 1–2 kierrosta).
  Älä kierrä ruuvia kokonaan ulos.
• Siirrä laserin koteloa (57) oikealle tai vasemmalle, kunnes lasersäteet eivät enää poikkea sivusuunnassa sahausvarren laskuliikkeen yhteydessä.
  – Pidä laserin koteloa (57) paikallaan tässä asennossa ja ki- ristä kiinnitysruuvi (56).
• Kiinnitä lasersuojus (10) takaisin paikalleen.

Perusasetusten tarkistus ja säätö

Raskaan käytön jälkeen sähkötyökalun perusasetukset täytyy tarkastaa ja tarvittaessa säätää tarkkojen sahaustulosten varmistamiseksi.

Siihen tarvitaan kokemusta ja asianmukaista erikoistyökalua. Valtuutetut Bosch-huoltopisteet suorittavat nämä tehtävät nopeasti ja luotettavasti.

Kulmaosoittimen (vaakasuuntainen) kohdistaminen (katso kuva U)

• Aseta sähkötyökalu käyttöasentoon.
• Käännä sahapöytää (14) 0°-loveen (22) asti. Vivun (19) täytyy napsahtaa tuntuvasti kiinni loveen.

Tarkistus

Kulmaosoittimen (58) täytyy olla kohdakkain asteikon (23) 0°-merkin kanssa.

Säätäminen

– Löysää ruuvia (59) ristipääruuvitaltalla ja kohdista kulmaosoitin O°-merkkiin.
- Kiristä ruuvi.

Pystysuuntaisen kulman osoittimen kohdistaminen (katso kuva V)

• Aseta sähkötyökalu käyttöasentoon.
• Avaa lukituspyörä (45).
• Vedä lukitusvipua (46) ulospäin ja säädä sahausvarrella pystysuuntainen 0°:n jiirikulma.
• Vapauta lukitusvipu (46). Lukitusvivun tulee lukittua tun- tuvasti paikalleen
• Kiristä lukituspyörä (45).

Tarkistus

Kulmaosoittimen (30) täytyy olla kohdakkain asteikon (29) 0°-merkin kanssa.

Säätäminen

– Löysää ruuvia (60) ristipääruuvitaltalla ja kohdista kulmaosoitin 0°-merkkiin.

- Kiristä ruuvi.

Sähkötyökalun kuljettaminen (katso kuva W)

Seuraavat toimenpiteet on suoritettava ennen sähkötyöka-lun kuljetusta:

• Avaa lukitusruuvi (1), jos se on kiinni. Vedä sahausvarsi eteenpäin ääriasentoon ja kiristä lukitusruuvi.
• Varmista, että syvyydenrajoitin (39) on käännetty kokonaan taaksepäin ja ettei säätöruuvi (38) kosketa mihinkään, kun liikutat sahausvartta.
• Aseta sähkötyökalu kuljetusasentoon.
• Poista kaikki lisätarvikkeet, joita ei voi kiinnittää kunnolla sähkötyökaluun. Kuljeta käyttämättömiä sahanteriä mie-luiten suljetussa kotelossa.
• Aseta kuljetuskahva (3) pystysuoraan asentoon.
• Kanna sähkötyökalua kuljetuskahvan (3) avulla tai sahapöydän kylkien kädensijoista (61).

Käytä sähkötyökalun kuljetukseen vain kuljetusvarusteita. Älä missään tapauksessa kanna sitä suojuksien tai työkappaletukien varassa.

Hoito ja huolto

Huolto ja puhdistus

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
- Pidä sähkötyökalu ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.

Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste.

Heilurisuojuksen täytyy aina liikkua esteettömästi ja sulkeutua automaattisesti. Pidä siksi heilurisuojuksen ympäristö aina puhtaana.

Poista jokaisen työkerran jälkeen pöly ja purut paineilmalla tai siveltimellä.

Puhdista liukurulla (13) säännöllisin väliajoin.

Toimenpiteet melun vähentämiseen

Valmistajan toimenpiteet:

• Pehmeä käynnistys
• Toimitetaan melua vähentävällä sahanterällä
  Käyttäjän toimenpiteet:
• Asennus tärinää estävään ja tukevaan työtasoon
• Vähämeluisten sahanterien käyttäminen
• Sahanterän ja sähkötyökalun säännöllinen puhdistus

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Koskee vain EU-maita:

Käytöstä poistetut sähkötyökalut on hävitettävä erikseen. Toimita ne asianmukaisiin keräyspisteisiin.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.

Ελληνικά

Kandke tolmukaitsemaski.

Kandke kaitseprille.

• Kerake kuuskantmutter tikkpoldilt (49) maha.
• Keerake lukustusratas (45) päripäeva tikkpoldile (49) ja pingutage see.

- Päästke lahti lukustusratas (45).

– Vabastage lukustushoob (46). Lukustushoob peab asendis tuntavalt fikseeruma

– Pingutage jälle lukustusratas (45).

Kontrollimine
