MANUAL DE UTILIZADOR GCM 305-216 D Professional BOSCH

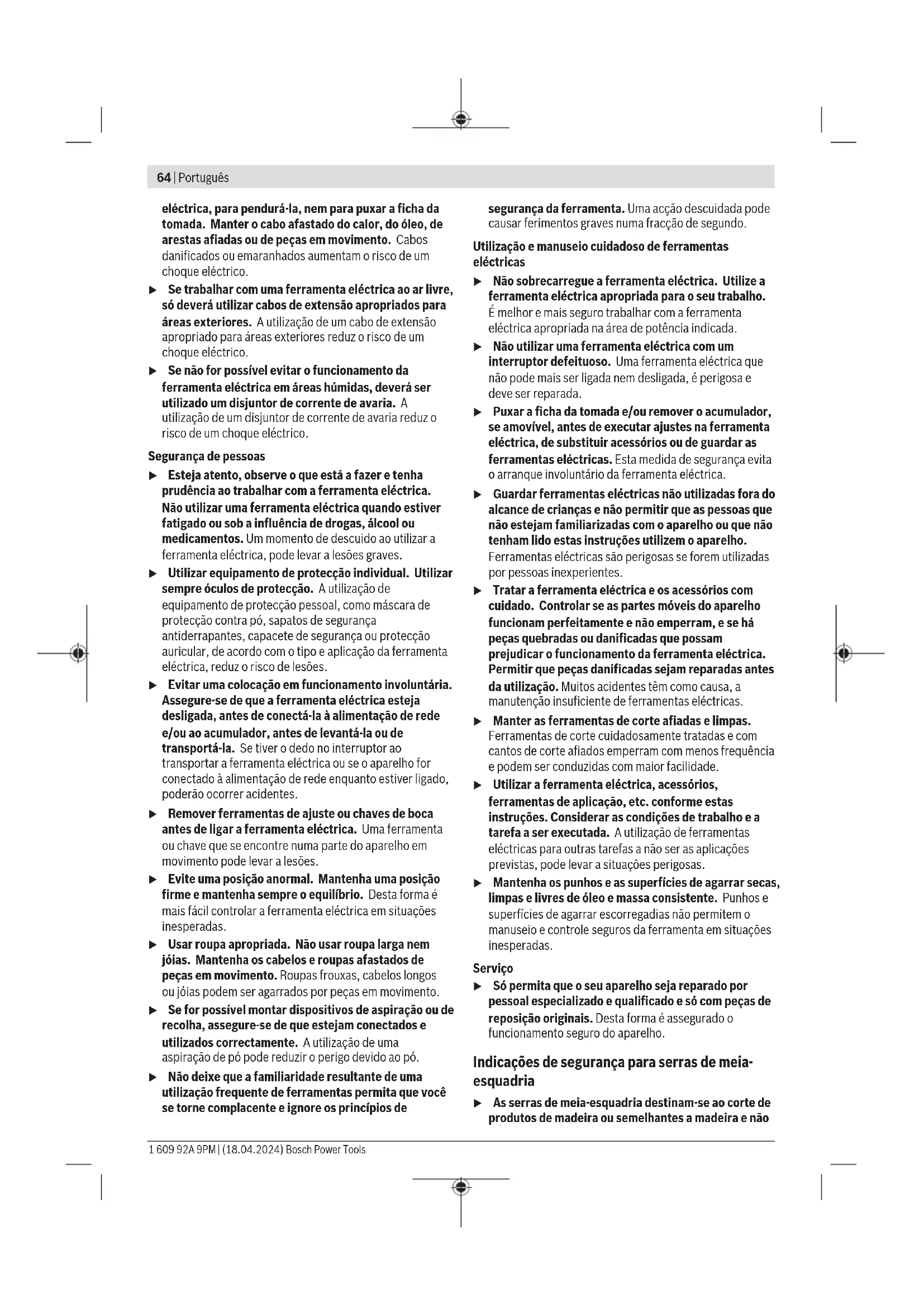

kg 16,8 16,8 Classe de proteção /II /II Medidas de discos de serra apropriados Diâmetro do disco de serra D mm 216 216 Espessura da base do disco mm 1,2−1,8 1,2−1,8 Diâmetro do furo d mm 30 25,4 A) Peso sem cabo de ligação à rede e sem ficha de rede As indicações valem para tensões nominais [U] de 220 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar. Dimensões admissíveis da peça (máximo/mínimo):(ver "Dimensões admissíveis da peça a ser trabalhada", Página73) Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac. Informação sobre ruídos Os valores de emissão de ruído foram determinados de acordo com ENIEC62841-3-9. O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora 95dB(A); nível de potência sonora 109dB(A). Incerteza K=3dB. Utilizar proteção auditiva! O nível de emissões sonoras indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado e pode ser utilizado para a comparação de ferramentas elétricas. Ele também é apropriado para uma avaliação provisória da emissão sonora. O nível de emissões sonoras indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora para o período completo de trabalho. Para uma estimação exata da emissão sonora, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora durante o completo período de trabalho. Montagem u Evitar um arranque involuntário da ferramenta elétrica. A ficha de rede não deve estar conectada à alimentação elétrica durante a montagem e durante todos trabalhos na ferramenta elétrica. Volume de fornecimento Observe para o efeito a representação do volume de fornecimento no início do manual de instruções. 1 609 92A 9PM | (18.04.2024) Bosch Power ToolsPortuguês | 69 Antes de colocar a ferramenta elétrica em funcionamento pela primeira vez, deverá verificar se todas as peças especificadas abaixo foram fornecidas: – Serra de meia-esquadria telescópica com lâmina de serra montada – Roda de fixação (45) – Carril limitador ajustável (28) – Grampo (41) – Chave sextavada interior/chave de fenda (43) – Saco do pó (37) – Apoios para as peças (26) (2unidades) Nota: verifique se a ferramenta elétrica apresenta danos. Antes de continuar a utilizar a ferramenta elétrica, deverá controlar cuidadosamente todos os dispositivos de segurança e peças levemente danificadas e verificar se estão a funcionar corretamente. Verifique se as peças móveis funcionam perfeitamente e não emperram, ou se há peças danificadas. Todas as peças devem ser montadas corretamente e corresponder a todas exigências, para que seja assegurado um funcionamento impecável. Dispositivos de segurança e peças danificados devem ser devidamente reparados ou substituídos por uma oficina especializada. Montagem de componentes individuais – Retire todas as peças fornecidas cuidadosamente das respetivas embalagens. – Remova todo o material de embalagem da ferramenta elétrica e dos acessórios fornecidos. – Para facilitar o trabalho na montagem dos elementos dos aparelhos fornecidos, certifique-se de que a ferramenta elétrica se encontra na posição de transporte. Montar o apoio para as peças (ver figuraA1) Os apoios para as peças (26) podem ser posicionados à esquerda, à direita ou à frente na ferramenta elétrica. O sistema de encaixe flexível permite uma ampla gama de variantes de prolongamento ou alargamento (ver figuraG). – Consoante a necessidade, insira o apoio para as peças (26) nos encaixes (47) na ferramenta elétrica ou nos encaixes (48) do segundo apoio para as peças. u Nunca transporte a ferramenta elétrica pelos apoios para as peças. Ao transportar a ferramenta elétrica utilize apenas os dispositivos de transporte. Montar a roda de fixação (ver figuraA2) A roda de fixação (45) fixa o ângulo de meia-esquadria vertical ajustado e é necessária para um funcionamento seguro. – Desenrosque a porca sextavada do pino roscado (49). – Enrosque a roda de fixação (45) no sentido horário no pino roscado (49) e aperte-a. Montar o carril limitador ajustável (ver figuraA3) O carril limitador ajustável (28) tem de ser montado antes de serrar. – Empurre o carril limitador (28) a partir da direita da lâmina de serra para a respetiva ranhura e aperte o parafuso de travamento (44). A parte achatada do carril limitador tem de indicar para dentro para a lâmina de serra. Montagem estacionária ou flexível u Para assegurar um manuseio seguro, é necessário que, antes da utilização, a ferramenta elétrica seja montada sobre uma superfície de trabalho plana e estável (p.ex. bancada de trabalho). Montagem numa superfície de trabalho (ver figura B1−B2) – Fixe a ferramenta elétrica à superfície de trabalho com uma união roscada apropriada. Os orifícios (15) servem para esse efeito.

– Fixe os pés da ferramenta elétrica com grampos convencionais à superfície de trabalho. Montagem numa mesa de trabalho Bosch As mesas de trabalho GTA da Bosch oferecem firmeza à ferramenta elétrica, sobre qualquer solo, devido aos pés de altura ajustável. As mesas de trabalho possuem bases de apoio para o apoio de peças longas. u Ler todas as indicações de aviso e instruções fornecidas com a mesa de trabalho. O desrespeito das indicações de aviso e das instruções pode causar choque elétrico, queimaduras e/ou ferimentos graves. u Montar corretamente a mesa de trabalho, antes de montar a ferramenta elétrica. É importante que a montagem seja perfeita, para evitar o risco de desmoronamento. – Monte a ferramenta elétrica na posição de transporte sobre a mesa de trabalho. Instalação flexível (não recomendada!) (ver figura B3) Se excecionalmente não for possível montar a ferramenta elétrica sobre uma superfície de trabalho plana e estável, pode usar como auxiliar uma proteção contra tombamento. u Sem a proteção contra tombamento a ferramenta elétrica não está segura e pode tombar especialmente ao serrar ângulos de meia-esquadria máximos horizontais e/ou verticais. – Rodar a proteção contra tombamento (20) para dentro ou para fora até que a ferramenta elétrica fique direita sobre a superfície de trabalho. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente Bosch Power Tools 1 609 92A 9PM | (18.04.2024)70 | Português quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. u Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição. A aspiração de pó/de aparas pode ser bloqueada por pó, aparas ou por estilhaços da peça a ser trabalhada. – Desligue a ferramenta elétrica e retire a ficha de rede da tomada. – Aguarde até que o disco de serra esteja completamente parado. – Verifique a causa do bloqueio e elimine-a. Aspiração integrada (verfiguraC) Para a fácil recolha das aparas deverá utilizar o saco do pó(37) fornecido. – Coloque o punho de transporte (3) na vertical. – Encaixe e rode o saco do pó (37) no adaptador de aspiração (50), de forma a que o pino do saco do pó engate no entalhe no adaptador de aspiração. Ao serrar, o saco do pó não deve entrar em contacto com as peças móveis do aparelho. Esvazie o saco do pó a tempo. u Verifique e limpe o saco de pó após cada utilização. u Para evitar perigo de incêndio, deverá remover o saco de pó para serrar alumínio. Aspiração externa Para a aspiração também é possível ligar ao adaptador de aspiração (50) uma mangueira de aspirador (Ø 35 mm). – Ligue a mangueira do aspirador ao adaptador de aspiração (50). O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco. Substituir o disco de serra (ver figura D1−D4) u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Para a montagem do disco de serra é necessário usar luvas de proteção. Há perigo de ferimentos em caso de contacto com a lâmina de serra. Só utilizar discos de serra com uma máxima velocidade admissível superior à velocidade da marcha em vazio da ferramenta elétrica. Utilize apenas discos de serra que correspondam aos dados característicos indicados neste manual de instrução e que sejam controlados conforme EN847‑1 e respetivamente marcados. Utilize apenas discos de serra recomendados pelo fabricante desta ferramenta elétrica e adequados para o material com que deseja trabalhar. Desta forma, evita-se o sobreaquecimento dos dentes de serra ao serrar. Desmontar o disco de serra – Coloque a ferramenta elétrica na posição de trabalho. – Gire a cobertura de proteção pendular(12) para trás e mantenha-a nesta posição. – Rode o parafuso de sextavado interior(51) com a chave sextavada interior(6mm) (43) e pressione em simultâneo o bloqueio do veio(33), até este engatar. – Mantenha o bloqueio do veio(33) pressionado e rode o parafuso de sextavado interior(51) para a direita (rosca à esquerda!). – Retire o flange de aperto(52). – Retire o disco de serra(32). – Reconduzir lentamente a tampa de proteção pendular para baixo. Montar o disco de serra u Durante a montagem, deverá observar que o sentido de corte dos dentes (sentido da seta sobre a lâmina de corte) coincida com o sentido da seta sobre a capa de proteção! Se necessário, deverá limpar todas as partes antes de serem montadas. – Gire a cobertura de proteção pendular(12) para trás e mantenha-a nesta posição. – Coloque o novo disco de serra no flange de aperto interior(53). – Coloque o flange de aperto(52) e o parafuso de sextavado interior(51). Pressione o bloqueio do veio(33) até este engatar, e aperte o parafuso de sextavado interior rodando para a esquerda. – Reconduzir lentamente a tampa de proteção pendular para baixo. Funcionamento u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Proteção de transporte (verfiguraE) A proteção de transporte (34) facilita o manuseamento da ferramenta elétrica durante o transporte para outros locais de utilização. Liberar a ferramenta elétrica (posição de trabalho) – Pressionar o braço da ferramenta no punho (9) um pouco para baixo, para aliviar a proteção de transporte (34). – Puxar a proteção de transporte (34) completamente para fora. – Conduzir lentamente o braço da ferramenta para cima. 1 609 92A 9PM | (18.04.2024) Bosch Power ToolsPortuguês | 71 Proteger a ferramenta elétrica (posição de transporte) – Solte o parafuso de fixação (1), se este estiver a reter o dispositivo de tração (2). Puxe o braço da ferramenta totalmente para a frente e reaperte o parafuso de fixação para fixar o dispositivo de tração. – Puxe o batente de profundidade (39) para cima. – Para travar a mesa de serrar(14), apertar o manípulo de fixação(18). – Rode o braço da ferramenta para baixo pelo punho(9) até que seja possível pressionar a proteção de transporte(34) totalmente para dentro. O braço da ferramenta está agora seguramente travado para o transporte. Preparação de trabalho Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta elétrica, para assegurar cortes precisos. Para tal são necessárias experiência e ferramentas especiais. Uma oficina de serviço pós-venda Bosch executa este trabalho de forma rápida e fiável. Prolongar/alargar a mesa de serra (ver figurasF−G) Apoiar ou escorar as extremidades de peças compridas e pesadas. A mesa de serra pode ser prolongada para a esquerda ou para a direita com a ajuda dos prolongamentos da mesa de serra (25). – Solte o parafuso de fixação(24). – Puxe o prolongamento da mesa de serrar (25) para fora até ao comprimento desejado. – Para fixar o prolongamento da mesa de serra, aperte novamente o parafuso de fixação (24). O sistema de encaixe flexível dos apoios para as peças (26) permite uma ampla gama de variantes de prolongamento ou alargamento. – Consoante a necessidade, insira o apoio para as peças (26) nos encaixes (47) na ferramenta elétrica ou nos encaixes (48) do segundo apoio para as peças. u Nunca transporte a ferramenta elétrica pelos apoios para as peças. Ao transportar a ferramenta elétrica utilize apenas os dispositivos de transporte. Deslocar o carril limitador (verfiguraH) Ao serrar ângulos de meia-esquadria horizontais e/ou verticais, é necessário apertar o carril limitador(28) ajustável esquerdo ou direito para fora ou removê-lo completamente, consoante o sentido de corte. Ângulo de meia- esquadria vertical Ângulo de meia- esquadria horizontal 0°–22,5° (esquerda/ direita) >0° – Solte o parafuso de travamento esquerdo/direito (44). – Puxe o carril limitador ajustável esquerdo/direito (28) totalmente para fora. 22,5°−47° (esquerda/ direita) ≤48° (esquerda/ direita) – Solte o parafuso de travamento esquerdo/direito (44). – Puxe o carril limitador ajustável esquerdo/direito (28) totalmente para fora. – Eleve o carril limitador ajustável para frente. Fixar a peça a ser trabalhada (verfiguraI) A peça a ser trabalhada deverá ser sempre firmemente fixada, para assegurar uma segurança ideal de trabalho. Não trabalhar em peças que sejam demasiadamente pequenas para serem fixas. – Pressione a peça a ser trabalhada firmemente contra o carril limitador(28) e (27). – Inserir o grampo fornecido (41) num dos furos (42) previstos para o efeito. – Adaptar o tirante roscado (40) do grampo à altura da peça. – Apertar o tirante roscado (40) fixando assim a peça a ser trabalhada. Ajustar ângulos de meia-esquadria horizontais Ajustar ângulos de meia-esquadria padrão horizontais (ver figura J) Para o ajuste rápido e preciso de ângulos de meia- esquadria horizontais usados frequentemente, existem entalhes (22) na mesa de serrar: esquerda direita

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Documentação técnica pertencente a: * Serra para painéis N.° do produto
