GCM 305-216 D Professional - Sega BOSCH - Manuale utente e istruzioni gratuiti

Marca	Bosch
Modello	GCM 305-216 D Professional
Tipo di prodotto	Sega troncatrice radiale
Potenza assorbita nominale	1200 W
Velocità a vuoto	5200 giri/min
Peso	16,8 kg
Diametro lama	216 mm
Foro centrale	30 mm (o 25,4 mm a seconda della versione)
Gamma angolo di taglio (orizzontale)	48° sinistra a 48° destra
Gamma angolo di inclinazione (verticale)	47° sinistra a 47° destra
Dimensioni massime del pezzo (0°/0°)	70 x 305 mm (altezza x larghezza)
Profondità di taglio max. (0°/0°)	70 mm
Laser	Classe 2, 650 nm, <1 mW
Illuminazione	LED integrato
Funzioni speciali	Avviamento progressivo (Soft Start), freno, blocco mandrino

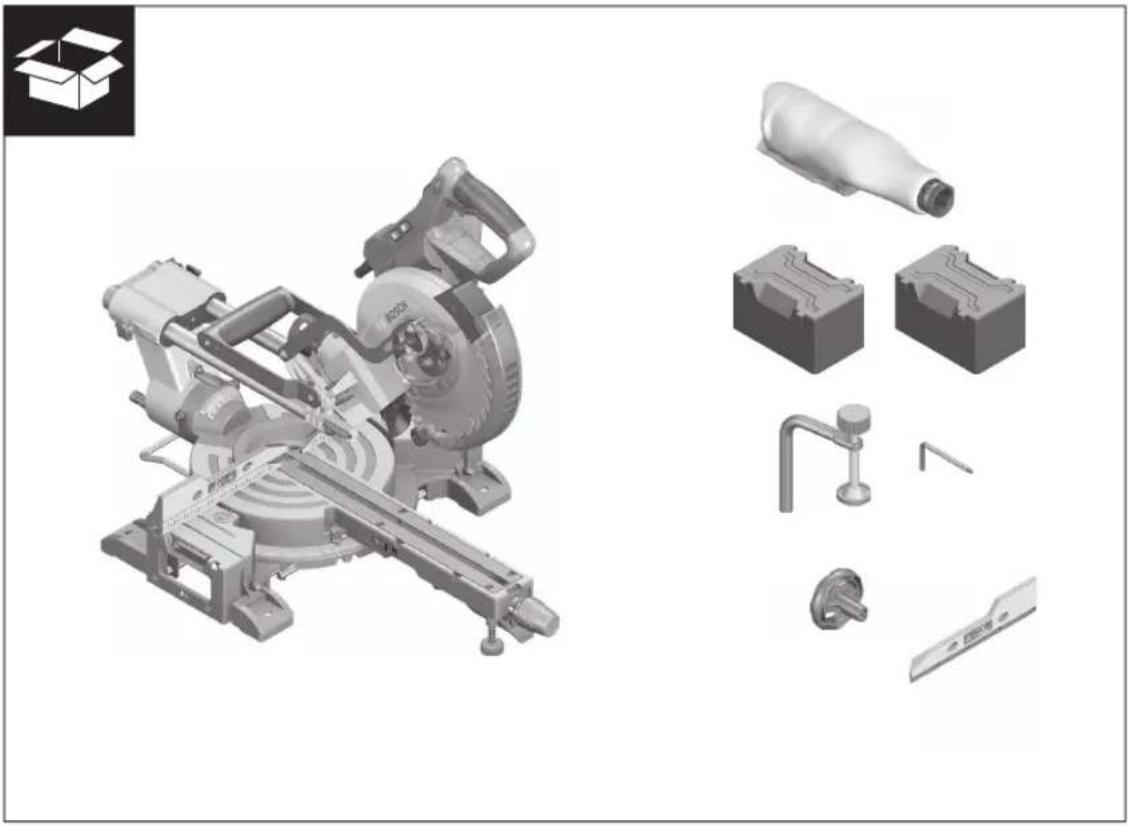

Accessori in dotazione	Sacco per polvere, morsetto, battuta regolabile, chiave a brugola
Manutenzione	Pulire regolarmente le fessure di ventilazione e il coperchio di protezione
Riparabilità	Assistenza Bosch, pezzi di ricambio disponibili su www.bosch-pt.com
Sicurezza	Coperchio di protezione a movimento pendolare, blocco interruttore

Domande frequenti - GCM 305-216 D Professional BOSCH

Come cambiare la lama della sega ?

Scollegare l'utensile. Ribaltare il coperchio di protezione all'indietro. Utilizzare la chiave a brugola per svitare la vite a brugola (filettatura a sinistra). Rimuovere la flangia e la lama. Montare la nuova lama rispettando il senso di rotazione, quindi serrare la vite.

Come regolare l'angolo di taglio ?

Allentare il pulsante di blocco. Per gli angoli standard, tirare la leva e ruotare il tavolo fino all'intaglio desiderato. Per un angolo qualsiasi, tirare la leva e premere la linguetta di blocco, quindi ruotare liberamente il tavolo. Riserrare il pulsante.

Come utilizzare il laser ?

Premere il pulsante (6) per attivare i due raggi laser. Essi materializzano la linea di taglio. Posizionare il pezzo in modo che la marcatura si trovi tra le due linee. Verificare regolarmente l'allineamento del laser.

Qual è la potenza della sega ?

La potenza assorbita nominale è di 1200 W e la velocità a vuoto di 5200 giri/min. La funzione Soft Start consente un avviamento progressivo.

Come pulire la sega ?

Scollegare l'utensile. Pulire le fessure di ventilazione e il coperchio di protezione con una spazzola o aria compressa. Pulire regolarmente il rullo scorrevole. Evitare l'accumulo di polvere.

Come trasportare la sega ?

Mettere la sega in posizione di trasporto (braccio utensile abbassato, sicurezza di trasporto premuta). Rimuovere gli accessori rimovibili. Utilizzare la maniglia di trasporto o le maniglie incassate. Non afferrarla per gli appoggi del pezzo.

Quali tipi di materiali posso tagliare ?

La sega è progettata per legno (tenero e duro), pannelli truciolari e di fibra. Con una lama adatta, può anche tagliare alluminio e materie plastiche. Non adatta per metalli ferrosi.

Come regolare il laser ?

Mettere la sega in posizione di lavoro, angolo di taglio a 0°. Allentare le viti del coperchio di protezione. Allentare la vite di fissaggio del corpo laser e spostarlo lateralmente finché i raggi non deviano più quando il braccio scende. Riserrare la vite e il coperchio.

Come fissare il pezzo ?

Premere il pezzo contro le battute. Utilizzare il morsetto fornito inserendolo in uno dei fori. Regolare l'asta filettata all'altezza del pezzo e serrarla. Per pezzi lunghi, sostenere l'estremità libera.

Dove trovare pezzi di ricambio ?

I pezzi di ricambio sono disponibili sul sito www.bosch-pt.com (viste esplose e ordine online). È anche possibile contattare il Servizio Assistenza Bosch al numero 09 70 82 12 26 (Francia).

MANUALE UTENTE GCM 305-216 D Professional BOSCH

It istruzioni originali

ro Instructioni originale

4

6

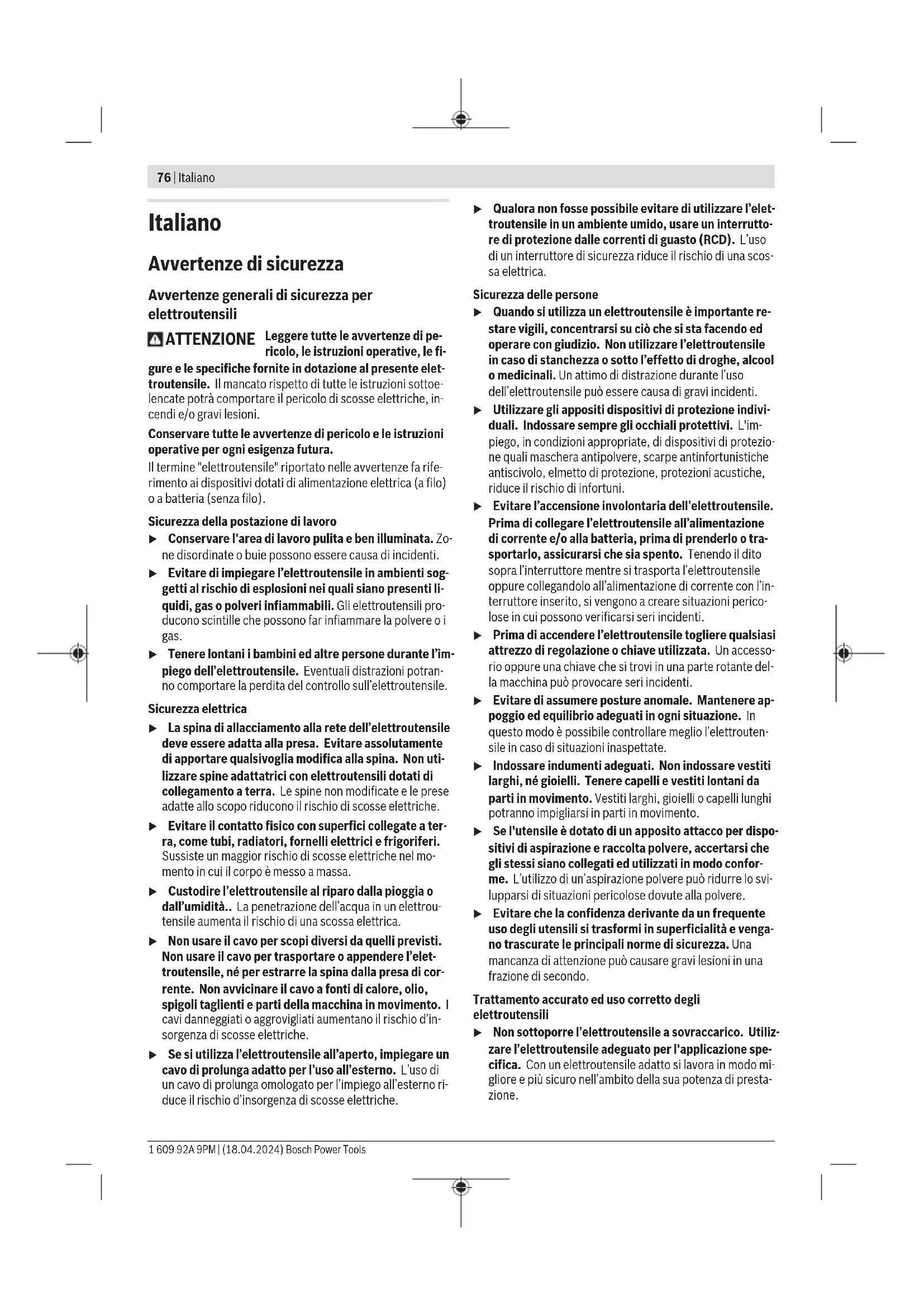

Avvertenze di sicurezza

Avvertenze generali di sicurezza per elettroutensili

ATTENZIONE Leggere tutte le avvertenze di pericolo, le istruzioni operative, le fi-

gure e le specifiche fornite in dotazione al presente elet-troutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).

Sicurezza della postazione di lavoro

▶ Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
- Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità.. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elet-troutensile, né per estrarre la spina dalla presa di cor-rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

Qualora non fosse possibile evitare di utilizzare l'elettroutensile in un ambiente umido, usare un interruttorre di protezione dalle correnti di guasto (RCD). L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

▶ Quando si utilizza un elettroutensile è importante re- stare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'im-piego, in condizioni appropriate, di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.
Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo conforme. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e vengano trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.

Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
▶ Prima di eseguire eventuali regolazioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o togliere la batteria, se rimovibile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione degli elettroutensili e relativi accessori. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.

Assistenza

▶ Fare riparare l'elettroutensile da personale specializzato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Avvertenze di sicurezza per troncatrici

Le troncatrici sono progettate per tagliare il legno o materiali simili e non possono essere utilizzate con dischi abrasivi da taglio per materiali ferrosi, quali barre, tondini, perni ecc. La polvere causata dagli abrasivi può causare l'inceppamento di parti mobili, quali la cuffia di protezione inferiore. Le scintille prodotte dal taglio con gli abrasivi possono bruciare la cuffia di protezione inferiore, l'inserto di taglio e altre parti in plastica.
▶ Ogniqualvolta possibile, utilizzare morsetti per sostenere il pezzo in lavorazione. Qualora si sostenga il pez-

zo in lavorazione con la mano, essa andrà sempre mantenuta ad almeno 100 mm di distanza da entrambi i lati della lama. Non utilizzare la troncatrice per tagliare pezzi troppo piccoli per essere fissati saldamente mediante i morsetti o per essere trattenuti con le mani. Se si tiene la mano troppo vicina alla lama della troncatrice, aumenta il rischio di lesioni derivanti dal possibile contatto con la lama stessa.

Il pezzo in lavorazione dovrà essere stabile e fissato mediante morsetti, oppure andrà trattenuto sia contro la guida di battuta, sia contro il banco. Non far avanzare il pezzo in lavorazione contro la lama, né eseguire in alcun caso tagli a mano libera. Pezzi in lavorazione fuori controllo o in movimento possono essere proiettati a velocità elevate, causando possibili lesioni.
Spingere la troncatrice attraverso il pezzo in lavorazione. Non estrarre la troncatrice attraverso il pezzo in lavorazione. Per eseguire un taglio, sollevare la testa della troncatrice e collocarla sopra il pezzo in lavorazione senza tagliarlo, avviare il motore, premere la testa della troncatrice verso il basso spingendola attraverso il pezzo in lavorazione. Se si esegue un taglio in trazione, vi è rischio che, sussiste la possibilità che la lama risalga improvvisamente dall'intaglio e che il gruppo lama venga proiettato verso l'utilizzatore.
Non far passare in alcun caso la mano sopra la linea di taglio prestabilita, né davanti, né dietro alla lama della troncatrice. È estremamente pericoloso sostenere il pezzo in lavorazione a mani incrociate, ossia tenendo il pezzo in lavorazione alla destra della lama con la mano sinistra o viceversa.
Fino a quando la lama è in rotazione, non avvicinare la mano dietro alla guida di battuta a meno di 100 mm da entrambi i lati della lama, che sia per rimuovere eventuali frammenti di legno o per qualsiasi altro motivo. La vicinanza della lama in rotazione alla mano potrebbe non essere evidente e ne potrebbero derivare lesioni di grave entità.
Esaminare il pezzo in lavorazione prima di procedere al taglio. Se il pezzo in lavorazione è incurvato o deformato, occorrerà fissarlo tenendo la superficie incurvata esterna verso la guida di battuta. Accertarsi sempre che non vi sia spazio fra pezzo in lavorazione, guida di battuta e banco lungo la linea di taglio. Pezzi in lavorazione piegati o deformati possono torcersi o spostarsi, causando un potenziale inceppamento della lama della troncatrice durante l'esecuzione del taglio. All'interno del pezzo in lavorazione non devono essere presenti chiodi né altri oggetti estranei.
Non utilizzare la troncatrice prima che il banco sia stato sgomberato da tutti gli attrezzi, eventuali residui di legno ecc., ad eccezione del pezzo in lavorazione. Qualora piccoli residui o frammenti liberi di legno o altri oggetti dovessero venire a contatto con la lama in rotazione, verrebbero proiettati a velocità elevata.
Tagliare solamente un pezzo per volta. Più pezzi in lavorazione impilati l'uno sull'altro non possono essere fissati

78 | Italiano

né sostenuti adeguatamente e potrebbero provocare l'inceppamento della lama o dell'alberino durante le operazioni di taglio.

▶ Prima di utilizzare la troncatrice, accertarsi che sia montata o posizionata su una superficie di lavoro piana e stabile. Una superficie di lavoro piana e stabile riduce il rischio di possibile instabilità per la troncatrice.
Pianificare il lavoro. Quando si modifica l'inclinazione dei listelli di battuta o l'angolo della troncatrice, accertarsi che la guida di battuta regolabile sia impostata in modo da sostenere il pezzo in lavorazione e che non interferisca con la lama o il sistema di protezione. Senza mettere in funzione l'utensile e senza pezzi in lavorazione sul banco, spostare la lama della troncatrice in modo da simulare un taglio completo, per assicurarsi che non vi siano interferenze, né rischi di tagliare la guida di battuta.
▶ Predisporre adeguati supporti, quali ad esempio pro-lunghe del banco, cavalletti ecc., qualora il pezzo in lavorazione sia più largo o più lungo rispetto al piano del banco. Pezzi più lunghi o più larghi del banco della tron-catrice possono ribaltarsi, qualora non vengano sostenuti adeguatamente. Se il pezzo tagliato o il pezzo in lavorazione si ribaltano, possono causare il sollevamento della cuffia di protezione inferiore oppure possono essere proiet-tati dalla lontano lama in rotazione.
Non avvalersi dell'aiuto di un'altra persona in sostituzione di una prolunga del banco da lavoro o in qualità di supporto aggiuntivo. Un supporto instabile per il pezzo in lavorazione può causare l'inceppamento della lama oppure lo spostamento del pezzo durante le operazioni di taglio, trascinando l'utilizzatore e il suo aiutante verso la lama in rotazione.
Il pezzo tagliato non andrà in alcun caso spinto o premuto contro la lama della troncatrice in rotazione. Qualora si utilizzino dispositivi d'arresto per la lunghezza, il pezzo tagliato potrebbe restare bloccato contro la lama ed essere proiettato verso l'esterno.
Utilizzare sempre un morsetto o un attrezzo di fissaggio idoneo a trattenere adeguatamente materiali di forma tonda, quali tondini o tubi. I tondini tendono a rotolare durante il taglio, facendo si che la lama “morda”, trascinando verso la lama il pezzo in lavorazione e la mano dell'utilizzatore.
▶ Lasciare che la lama raggiunga la velocità massima, prima di metterla a contatto con il pezzo in lavorazione. Ciò ridurrà il rischio che il pezzo venga proiettato verso l'esterno.
Se il pezzo in lavorazione o la lama restano inceppati, spegnere la troncatrice. Attendere che tutte le parti in movimento si arrestino e scollegare la spina dall'alimentazione di rete e/o rimuovere la batteria. Procedere quindi a liberare il materiale inceppato. Se si proseguisse il taglio con un pezzo inceppato, potrebbero verificarsi perdite di controllo o danni alla troncatrice.
▶ Terminata l'operazione di taglio, rilasciare l'interruttore, mantenere abbassata la testa della troncatrice

ed attendere che la lama si arresti, prima di rimuovere il pezzo tagliato. Avvicinare la mano alla lama ancora in rotazione per inerzia è pericoloso.

Trattenere l'impugnatura saldamente, qualora si esegua un taglio incompleto o si rilasci l'interruttore prima che la testa della troncatrice sia in posizione completamente abbassata. A causa dell'azione frenante della troncatrice, la testa della troncatrice potrebbe venire improvvisamente trascinata verso il basso, con conseguente rischio di lesioni.
Non lasciare l'impugnatura quando la testa della troncatrice ha raggiunto la posizione più bassa. Riportare sempre manualmente la testa della troncatrice nella posizione più alta. Se la testa della troncatrice si muove in modo incontrollato, sussiste il rischio di lesioni.
Mantenere pulita la postazione di lavoro. Le miscele di materiali sono particolarmente pericolose. Le polveri di metalli leggeri possono incendiarsi o esplodere.
Non utilizzare lame smussate, incrinate, deformate oppure danneggiate. Lame per seghe non più affiliate oppure deformate implicano un maggiore attrito nella fessura di taglio aumentando il pericolo di blocchi e di contraccolpi.
Non utilizzare lame in acciaio rapido altolegato (acciaio HSS). Le lame di questo tipo possono rompersi facilmente.
Utilizzare sempre lame con foro per il mandrino di forma e dimensioni corrette (forma quadrangolare o circolare. L'utilizzo di lame non coincidenti con il fissaggio della sega comporterebbe un funzionamento scentrato, con conseguente perdita di controllo.
Non rimuovere in alcun caso residui di taglio, trucioli di legno o simili dalla zona di taglio quando l'elettroutensile è in funzione. Innanzitutto, portare sempre il braccio dell'utensile in posizione di riposo, dopodiché spegnere l'elettroutensile.
▶ Terminato il lavoro, non afferrare la lama prima che si sia raffreddata. Durante il lavoro, la lama raggiunge temperature molto elevate.
L'elettroutensile viene fornito corredato da una targhetta laser di pericolo (vedere tabella "Simboli e relativo significato").
Se il testo della targhetta laser di pericolo è in una lingua straniera, prima della messa in funzione iniziale incollare l'etichetta fornita in dotazione, con il testo nella propria lingua.
▶ Non rendere in alcun caso illeggibili le targhette di pericolo applicate all'elettroutensile.

Non dirigere mai il raggio laser verso persone oppure animali e non guardare il raggio laser né diretto, né riflesso. Il raggio laser potrebbe abbagliare le persone, provocare incidenti o danneggiare gli occhi.

Se un raggio laser dovesse colpire un occhio, chiudere subito gli occhi e distogliere immediatamente la testa dal raggio.

▶ Non apportare alcuna modifica al dispositivo laser. Le possibilità di regolazione descritte nelle presenti istruzioni d'uso non comportano alcun pericolo per l'utente.
Evitare che i bambini utilizzino l'elettroutensile senza la necessaria sorveglianza. Potrebbero involontariamente abbagliare altre persone o loro stessi.

Simboli

I seguenti simboli possono essere molto importanti per l'utilizzo dell'elettroutensile in dotazione. È importante imprimersi bene nella mente i simboli ed il rispettivo significato. Un'interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l'elettroutensile.

Simboli e relativi significati

Radiazione laser Non rivolgere lo sguardo direttamente verso il raggio Prodotto laser di consumo di classe 2 EN 50689:2021

Non avvicinare le mani alla zona di taglio quando l'elettroutensile è in funzione. In caso di contatto con la lama, vi è rischio di lesioni.

Indossare una mascherina antipolvere.

Indossare occhiali protettivi.

Indossare protezioni per l'udito. L'effetto del rumore può provocare la perdita dell'udito.

Area di pericolo! Mantenere il più distanti possibile da tale zona le mani, le dita e le braccia.

Per il trasporto afferrare l'elettroutensile esclusivamente ai punti contrassegnati sullo stesso (profili di presa) oppure all'impugnatura per il trasporto.

Per praticare tagli obliqui in verticale, le guide di battuta regolabili andranno estratte verso l'esterno, oppure completamente rimosse.

Prestare attenzione alle dimensioni della lama (Diametro della lama D, diametro di

Simboli e relativi significati

foratura d). Il diametro di foratura d deve combaciare perfettamente con l'alberino portautensile e deve essere senza gioco. Se è necessario utilizzare riduzioni, accertarsi che le dimensioni della riduzione siano adatte allo spessore del corpo lama, al diametro di foratura della lama e al diametro dell'alberino portautensile. Utilizzare possibilmente le riduzioni fornite in dotazione con la lama.

Il diametro della lama D deve corrispondere al dato riportato sul simbolo.

Vedere anche «Dimensioni per lame idonee» al capitolo «Dati tecnici».

Descrizione del prodotto e dei servizi forniti

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

L'elettroutensile è concepito per impiego stazionario, per eseguire tagli rettilinei longitudinali e trasversali nel legno. A questo proposito, sono possibili angoli di inclinazione orizzontali da -48^ a +48^ e angoli di inclinazione verticali da 47^ (a sinistra) a 47^ (a destra).

L'elettroutensile è concepito per tagliare legno duro e legno tenero, nonché pannelli in masonite e pannelli in fibra.

Utilizzando lame adatte è possibile il taglio di profili di alluminio e plastica.

Questo è un prodotto laser di consumo conforme a EN 50689.

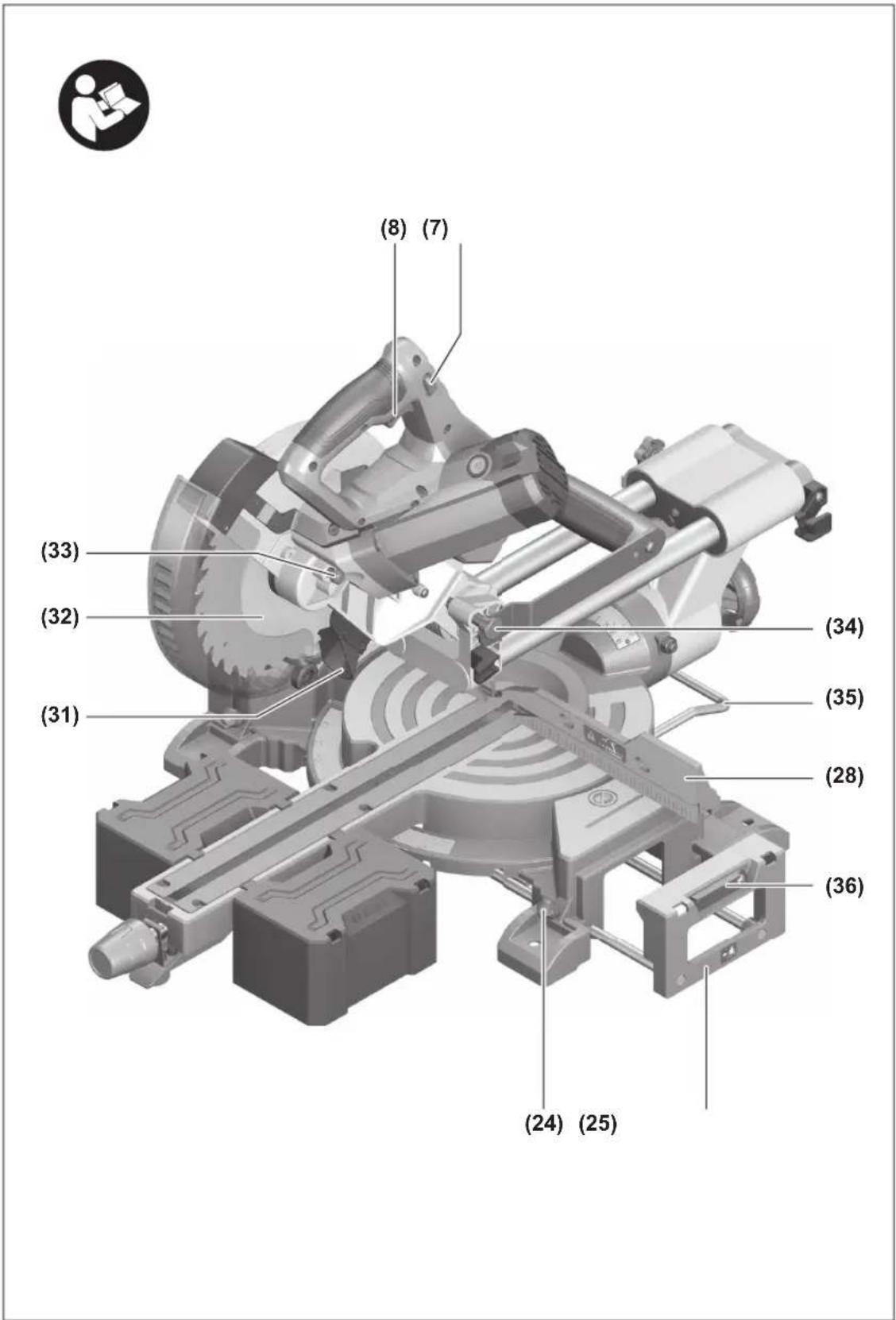

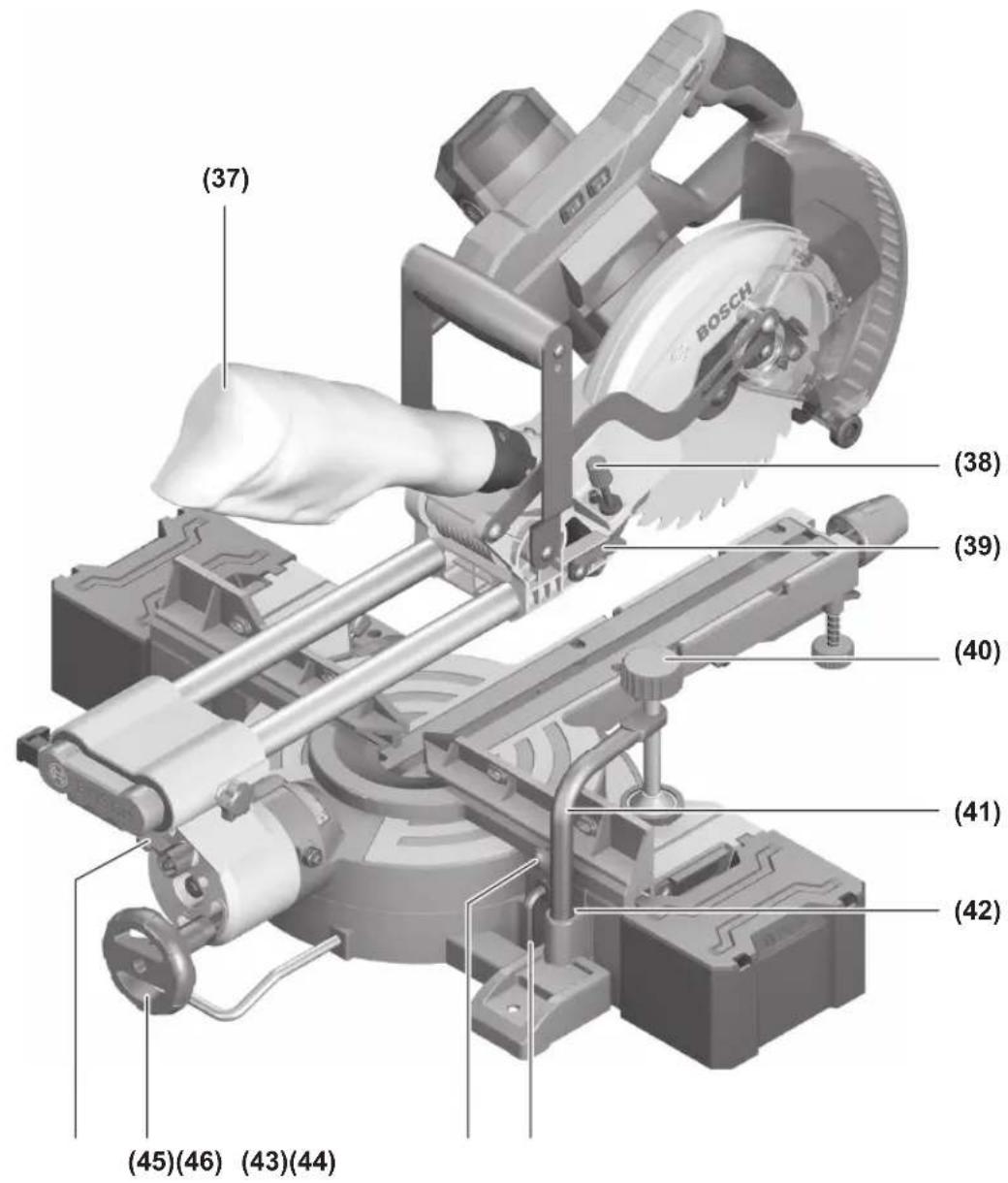

Componenti illustrati

La numerazione dei componenti raffigurati è riferita all'illustrazione dell'elettroutensile nella pagina con rappresentazione grafica.

(1) Vite di fissaggio del dispositivo di trazione
(2) Dispositivo di trazione
(3) Impugnatura per il trasporto
(4) Cuffia di protezione
(5) Interruttore di avvio/arresto per luce di lavoro
(6) Interruttore di avvio/arresto del raggio laser (marcatura della linea di taglio)
(7) Dispositivo di blocco dell'interruttore di avvio/arresto
(8) Interruttore di avvio/arresto

80 | Italiano

(9)	Impugnatura	(35)	Staffa di protezione antiribaltamento
(10)	Calotta di protezione laser	(36)	Guida longitudinale
(11)	Apertura di uscita raggio laser	(37)	Sacchetto raccoglipolvere
(12)	Cuffia di protezione oscillante	(38)	Vite di regolazione della battuta di profondità
(13)	Rotella di scorrimento	(39)	Asta di profondità
(14)	Banco sega	(40)	Asta filettata
(15)	Fori di montaggio	(41)	Morsetto a vite
(16)	Piano d'appoggio	(42)	Fori per morsetto a vite
(17)	Fermaglio di bloccaggio	(43)	Chiave a brugola/cacciavite ad intaglio
(18)	Pomello di fissaggio per angolo obliquo a scelta (orizzontale)	(44)	Vite di bloccaggio della guida di battuta regolabile
		(45)	Rotella di fissaggio per angoli obliqui (verticali)
(19)	Levetta di regolazione preliminare angolo obliquo (orizzontale)	(46)	Leva di bloccaggio per angoli obliqui (verticali)
		(47)	Attacco per supporto per i pezzi in lavorazione (sull'elettroutensile)
(20)	Protezione antiribaltamento
(21)	Targhetta di pericolo raggio laser	(48)	Attacco per secondo supporto per i pezzi in lavorazione (su supporto per i pezzi in lavorazione)
(22)	Tacche per angoli obliqui standard (orizzontali)
(23)	Scala per angoli obliqui (orizzontali)	(49)	Bullone filettato
(24)	Vite di serraggio della prolunga del banco sega	(50)	Adattatore di aspirazione
(25)	Prolunga del banco sega	(51)	Vite a brugola per fissaggio della lama
(26)	Supporto per i pezzi in lavorazione (inserimento flessibile)	(52)	Flangia di serraggio
		(53)	Flangia di serraggio interna
(27)	Guida di battuta fissa	(54)	Viti di fissaggio per piano d'appoggio
(28)	Guida di battuta regolabile	(55)	Vite per calotta di protezione laser
(29)	Scala per angoli obliqui (verticali)	(56)	Vite di fissaggio per la carcassa del laser
(30)	Indicatore di angolo obliquo (verticale)	(57)	Carcassa del laser
(31)	Deviatrucioli	(58)	Indicatore di angolo obliquo (orizzontale)
(32)	Lama	(59)	Vite dell'indicatore angolo (orizzontale)
(33)	Bloccaggio dell'alberino	(60)	Vite dell'indicatore angolo (verticale)
(34)	Dispositivo di sicurezza per il trasporto	(61)	Incavi di impugnatura

Dati tecnici

Troncatrice radiale GCM 305-216 D GCM 305-216 D
Codice prodotto	3 601 M49 0..	3 601 M49 0B.
Potenza assorbita nominale W 1200 1200
Numero di giri a vuoto giri/min 5200 5200
Soft Start ● ●
Tipo di laser nm 650 650
	mW < 1 < 1
Classe laser 2 2
Peso ^A)	kg 16,8 16,8
Classe di protezione		☐ / II / II ☐
Dimensioni delle lame idonee
Diametro della lama D	mm 216 216
Spessore del corpo lama mm	1,2-1,8	1,2-1,8

Troncatrice radiale GCM 305-216 D GCM 305-216 D

Diametro di foratura d

mm 30 25,4

A) Peso senza cavo di collegamento alla rete e senza spina di rete

I dati sono validi per una tensione nominale [U] di 220 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare.

Dimensioni ammesse del pezzo in lavorazione (max./min.): (vedi «Dimensioni ammesse del pezzo in lavorazione», Pagina 86)

I valori possono variare a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consultare il sito www.bosch-professional.com/wac.

Informazioni sulla rumorosità

Valori di emissione acustica rilevati conformemente

a EN IEC 62841-3-9.

Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di: livello di pressione acustica 95 dB(A); livello di potenza sonora 109 dB(A). Grado d'incertezza K = 3 dB.

Indossare protezioni acustiche!

Il livello di emissione acustica indicato nelle presenti istruzioni è stato rilevato in conformità ad una procedura di misurazione standardizzata e può essere utilizzato per eseguire un confronto tra gli elettroutensili. La stessa procedura è idonea anche per una valutazione temporanea dell'emissione acustica.

Il livello di emissione acustica indicato è riferito agli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altre applicazioni, con accessori differenti oppure con manutenzione insufficiente, il livello di emissione acustica potrebbe variare. Ciò potrebbe aumentare sensibilmente l'emissione acustica per l'intero periodo di funzionamento.

Per una valutazione precisa dell'emissione acustica bisogne-rebbe considerare anche i tempi in cui l'utensile è spento oppure è acceso ma non viene effettivamente utilizzato. Ciò potrebbe ridurre sensibilmente l'emissione acustica per l'intero periodo di funzionamento.

Montaggio

Assicurarsi sempre che l'utensile non possa avviarsi involontariamente. La spina di rete non deve in alcun caso essere collegata all'alimentazione elettrica né durante le operazioni di montaggio, né nel corso di qualunque tipo di intervento sull'elettroutensile.

Volume di fornitura

Fare riferimento anche alla raffigurazione della fornitura all'inizio delle istruzioni per l'uso.

Prima di mettere in funzione l'elettroutensile per la prima volta, accertarsi che siano effettivamente presenti tutte le parti riportate di seguito:

• Troncatrice radiale con lama montata
• Rotella di fissaggio (45)
• Guida di battuta regolabile (28)
• Morsetto a vite (41)
• Chiave a brugola/cacciavite ad intaglio (43)
• Sacchetto raccoglipolvere (37)

- Supporti per i pezzi in lavorazione (26) (2 pezzi)

Avvertenza: Verificare che l'elettroutensile non presenti danni.

Prima di ogni utilizzo dell'elettroutensile, esaminare accuratamente i dispositivi di protezione o eventuali parti lievemente danneggiate, per accertarsi che funzionino correttamente. Verificare che le parti mobili funzionino perfettamente e che non si blocchino ed accertarsi che non vi siano componenti danneggiati. Tutte le parti devono essere montate correttamente e secondo tutte le condizioni previste, per garantire un perfetto funzionamento.

In caso di dispositivi di protezione e parti danneggiati si deve provvedere a far eseguire una riparazione oppure una sostituzione degli stessi rivolgendosi ad un'officina specializzata munita di debita autorizzazione.

Montaggio dei componenti singoli

• Togliere con cautela dal loro imballaggio tutti i particolari forniti in dotazione.
• Rimuovere dall'elettroutensile e dagli accessori forniti in dotazione tutto il materiale di imballaggio.
• Per facilitare il lavoro durante il montaggio degli elementi dell'apparecchio forniti in dotazione tenere presente che l'elettroutensile è in posizione di trasporto.

Montaggio dei supporti per i pezzi in lavorazione (vedere fig. A1)

I supporti per i pezzi in lavorazione (26) possono essere posizionati a sinistra, a destra o nella parte frontale dell'elet-troutensile. Il sistema di inserimento flessibile consente numerose varianti di prolunga o espansione (vedere fig. G).

• Inserire a seconda delle esigenze il supporto per i pezzi in lavorazione (26) negli attacchi (47) sull'elettroutensile o negli attacchi (48) del secondo supporto per i pezzi in lavorazione.
  ▶ Non trasportare mai l'elettroutensile dai supporti per i pezzi in lavorazione.

Per il trasporto dell'elettroutensile, utilizzare esclusivamente i dispositivi di trasporto.

Montaggio della rotella di fissaggio (vedere fig. A2)

La rotella di fissaggio (45) fissa l'angolo obliquo verticale impostato ed è necessaria ai fini di un funzionamento sicuro.

• Svitare il dado esagonale dal bullone filettato (49).
• Avvitare la rotella di fissaggio (45) in senso orario sul bullone filettato (49) e serrarla.

82 | Italiano

Montaggio della guida di battuta regolabile (vedere fig. A3)

La guida di battuta regolabile (28) deve essere montata prima di eseguire il taglio.

- Spingere la guida di battuta (28) a destra della lama nella scanalatura corrispondente e serrare la vite di bloccaggio (44).

La parte piatta della guida di battuta deve essere rivolta nella fattispecie verso l'interno della lama.

Montaggio stazionario oppure flessibile

Per poter garantire una maneggevolezza sicura, prima dell'utilizzo, l'elettroutensile deve essere montato su una superficie di lavoro piana e resistente (ad es. banco di lavoro).

Montaggio su di una superficie di lavoro (vedere Fig. B1 - B2)

- Utilizzando un raccordo a vite idoneo, fissare l'elettroutensile sulla superficie di lavoro. Utilizzare gli appositi fori (15).

oppure

- Serrare saldamente i piedini dell'elettroutensile sulla superficie di lavoro, utilizzando morsetti a vite comunemente disponibili in commercio.

Montaggio su un banco portatroncatrice Bosch

I banchi portatroncatrice GTA della Bosch offrono all'elet-troutensile un bloccaggio su ogni fondo grazie ai piedini regolabili in altezza. I supporti per il pezzo in lavorazione dei banchi portatroncatrice hanno la funzione di supportare pezzi in lavorazione lunghi.

Leggere tutte le avvertenze di pericolo e tutte le istruzioni accluse al banco portatroncatrice. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o lesioni gravi.

- Prima di applicarvi l'elettroutensile, installare correttamente il banco portatroncatrice. Un montaggio corretto è indispensabile per impedire il rischio di crollo.

- Montare l'elettroutensile sul banco portatroncatrice in posizione di trasporto.

Installazione flessibile (sconsigliata) (vedere Fig. B3)

Qualora, in casi eccezionali, non dovesse essere possibile montare l'elettroutensile su una superficie di lavoro piana e stabile, sarà possibile sistemarlo temporaneamente utilizzando una protezione antiribaltamento.

Senza la protezione antiribaltamento, l'elettroutensile non sarà in posizione sicura e potrà ribaltarsi, soprattutto in caso di tagli obliqui alla massima inclinazione, orizzontali e/o verticali.

- Avvitare o svitare la protezione antiribaltamento (20) si- no a posizionare l'elettroutensile in rettilineo sulla superfi- cie di lavoro.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

- Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.

- Provvedere ad una buona aerazione del posto di lavoro.

- Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel vostro Paese per i materiali da lavorare.

▶ Evitare accumuli di polvere nella postazione di lavoro. Le polveri si possono incendiare facilmente.

L'aspirazione polvere/aspirazione trucioli può venire bloccata da polvere, trucioli oppure da pezzetti rotti del pezzo in lavorazione.

- Spegnere l'elettroutensile ed estrarre il connettore di rete dalla presa di corrente.

- Attendere che la lama si sia completamente arrestata.

- Individuare la causa del bloccaggio ed eliminarla.

Aspirazione propria (vedere Fig. C)

Per un'agevole raccolta dei trucioli, utilizzare il sacchetto raccoglipolvere fornito in dotazione (37).

- Posizionare l'impugnatura di trasporto (3) in verticale.

- Inserire e ruotare il sacchetto raccoglipolvere (37) nell'adattatore di aspirazione (50) in modo che il pin del sacchetto si innesti nell'incavo dell'adattatore.

Durante l'operazione di taglio, il sacchetto raccoglipolvere non dovrà in alcun caso entrare in contatto con parti mobili dell'utensile.

Svuotare sempre per tempo il sacchetto raccoglipolvere.

Dopo ogni impiego controllare e pulire il sacchetto per la polvere.

▶ Per evitare pericolo di incendio, rimuovere il sacchetto per la polvere durante il taglio di alluminio.

Sistema di aspirazione esterno

Per aspirare, è possibile collegare all'adattatore di aspirazione (50) anche un tubo flessibile per aspiratore (∅ 35 mm).

- Collegare il tubo flessibile per aspiratore con l'adattatore di aspirazione (50).

L'aspirapolvere deve essere adatto per il materiale da lavorare.

Utilizzare un aspiratore speciale, qualora occorra aspirare polveri particolarmente nocive per la salute, cancerogene o asciutte.

Sostituzione della lama (vedere figura D1-D4)

• Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.
  Durante il montaggio della lama, indossare guanti protettivi. In caso di contatto con la lama, vi è pericolo di lesioni.

Utilizzare esclusivamente lame la cui velocità massima am- messa sia maggiore di quella del funzionamento a vuoto dell'elettroutensile in dotazione.

Utilizzare esclusivamente lame che corrispondono ai dati caratteristici indicati nelle presenti istruzioni d'uso, omologate secondo la norma EN 847-1 e munite della rispettivo contrassegno.

Utilizzare esclusivamente lame consigliate dal produttore del presente elettroutensile e che siano adatte per il materiale che si desidera lavorare. Ciò impedirà che i denti della lama si surriscaldino durante il taglio.

Smontaggio della lama

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare la cuffia di protezione oscillante (12) all'indietro e mantenerla in tale posizione.
• Ruotare la vite a brugola (51) mediante la chiave a brugola (6 mm) (43), premendo contemporaneamente il bloccaggio dell'alberino (33) sino a farlo scattare il posizione.
• Mantenere premuto il bloccaggio dell'alberino (33) e svitare la vite a brugola (51) in senso orario (filettatura sini-strorsa!).
• Prelevare la flangia di serraggio (52).
• Rimuovere la lama (32).
• Condurre lentamente di nuovo verso il basso la cuffia di protezione oscillante.

Montaggio della lama

Durante il montaggio accertarsi che la direzione di taglio della dentatura (direzione della freccia sulla lama) corrisponda alla direzione della freccia sulla cuffia di protezione.

Se necessario, prima del montaggio, pulire tutte le parti da montare.

• Ruotare la cuffia di protezione oscillante (12) all'indietro e mantenerla in tale posizione.
• Applicare la nuova lama sulla flangia di serraggio interna (53).
• Applicare la flangia di serraggio (52) e la vite a brugola (51). Spingere il bloccaggio dell'alberino (33) sino a farlo scattare in posizione e serrare la vite a brugola ruotandola in senso antiorario.
• Condurre di nuovo lentamente verso il basso la cuffia di protezione oscillante.

Utilizzo

- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.

Dispositivo di sicurezza per il trasporto (vedere Fig. E)

Il dispositivo di sicurezza per il trasporto (34) rende più pratico trasportare l'elettroutensile verso i vari punti d'impiego.

Sblocco dell'elettroutensile (posizione di lavoro)

• Spingere leggermente verso il basso il braccio dell'utensile, agendo sull'impugnatura (9), per ridurre il carico sul dispositivo di sicurezza per il trasporto (34).
• Estrarre completamente verso l'esterno il dispositivo di sicurezza per il trasporto (34).
• Spostare lentamente verso l'alto il braccio dell'utensile.

Bloccaggio dell'elettroutensile (posizione di trasporto)

• Allentare la vite di fissaggio (1), nel caso essa blocchi il dispositivo di trazione (2). Estrarre completamente in avanti il braccio dell'utensile e, per fissare il dispositivo di trazione, serrare nuovamente la vite di fissaggio.
• Tirare verso l'alto la boccola di profondità (39).
• Per bloccare il banco sega (14), serrare il pomello di fissaggio (18).
• Orientare il braccio dell'utensile sull'impugnatura (9) verso il basso, fino a quando il dispositivo di sicurezza per il trasporto (34) si possa spingere completamente all'interno.

Il braccio dell'utensile sarà ora bloccato in modo sicuro per il trasporto.

Pianificazione operativa

Per garantire tagli precisi, dopo un impiego intensivo dell'elettroutensile, verificarne le regolazioni base e, all'occorrenza, modificarle.

Per eseguire tali operazioni, occorrono esperienza ed appositi attrezzi speciali.

Un Punto di Servizio Clienti post-vendita Bosch eseguirà tale operazione in modo veloce ed affidabile.

Prolunga/espansione del banco sega (vedere figg. F-G)

Pezzi in lavorazione lunghi e pesanti devono essere supportati oppure appoggiati all'estremità libera.

Il banco sega può essere allungato verso sinistra e verso destra mediante le apposite prolunghe (25).

• Allentare la vite di serraggio (24).
• Estrarre la prolunga per banco sega (25) verso l'esterno, sino alla lunghezza desiderata.
• Per fissare la prolunga del banco sega, stringere nuovamente la vite di serraggio (24).

Il sistema di inserimento flessibile dei supporti per i pezzi in lavorazione (26) consente numerose varianti di prolunga o espansione.

• Inserire a seconda delle esigenze il supporto per i pezzi in lavorazione (26) negli attacchi (47) sull'elettroutensile o negli attacchi (48) del secondo supporto per i pezzi in lavorazione.
  Non trasportare mai l'elettroutensile dai supporti per i pezzi in lavorazione.

84 | Italiano

Per il trasporto dell'elettroutensile, utilizzare esclusivamente i dispositivi di trasporto.

Spostamento della guida di battuta (vedere fig. H)

In caso di tagli obliqui orizzontali e/o verticali sarà necessario, in base alla direzione di taglio, estrarre verso l'esterno la guida di battuta regolabile sinistra o destra (28), oppure rimuoverla completamente.

Angolo obliquo verticale	Angolo obliquo orizzontale
0°-22,5°(a sinistra/a destra)	>0°	- Allentare la vite di bloccaggio sinistra/destra (44).- Estrarre completamente la guida di battuta regolabile sinistra/destra (28).
22,5°-47°(a sinistra/a destra)	≤ 48°(a sinistra/a destra)	- Allentare la vite di bloccaggio sinistra/destra (44).- Estrarre completamente la guida di battuta regolabile sinistra/destra (28).- Rimuovere la guida di battuta regolabile sollevandola.

Fissaggio del pezzo in lavorazione (vedere fig. I)

Per poter garantire una sicurezza ottimale sul posto di lavoro, il pezzo in lavorazione deve sempre essere bloccato in posizione.

Non lavorare mai pezzi che risultano troppo piccoli da serra- re.

• Premere saldamente il pezzo in lavorazione contro le guide di battuta (28) e (27).
• Innestare il morsetto a vite (41) in dotazione in uno degli appositi fori (42).
• Adattare l'asta filettata (40) del morsetto a vite all'altezza del pezzo in lavorazione.
• Serrare saldamente l'asta filettata (40) per fissare il pezzo in lavorazione.

Regolazione degli angoli obliqui orizzontali

Regolazione degli angoli obliqui orizzontali standard (vedere Fig. J)

Per regolare in modo rapido e preciso angoli di inclinazione orizzontali frequentemente utilizzati, sul banco sega sono presenti apposite tacche (22):

Lato sinistro Lato destro

0^

45^;30^;22,5^;15^15^;22,5^;30^;45^

• Allentare il pomello di fissaggio (18), qualora sia serrato.
• Estrarre la levetta (19) e ruotare il banco sega (14) verso sinistra o verso destra, sino alla tacca desiderata.
• Rilasciare la levetta. La levetta dovrà innestare nella tacca in modo percettibile.
• Serrare nuovamente il pomello di fissaggio (18).

Regolazione di un angolo obliquo orizzontale a scelta (vedere Fig. K)

L'angolo obliquo orizzontale può essere regolato in un range compreso tra 48° (lato sinistro) e 48° (lato destro).

- Allentare il pomello di fissaggio (18), se è serrato.

- Estrarre la levetta (19) e, contemporaneamente, spingere il fermaglio di bloccaggio (17), sino a farlo innestare

- Allentare il pomello di fissaggio (18), se è serrato. - Estrarre la levetta (19) e, contemporaneamente, spingere il fermaglio di bloccaggio (17), sino a farlo innestare

nell'apposita scanalatura. In tale modo, il banco sega si potrà spostare liberamente.

- Ruotare il banco sega (14) verso sinistra o verso destra, agendo sul pomello di fissaggio, sino a quando l'apposito indicatore (58) indichi l'angolo obliquo orizzontale desiderato.

- Serrare nuovamente il pomello di fissaggio (18).

- Per allentare nuovamente la levetta (19) (per regolare angoli obliqui orizzontali standard), estrarre la levetta verso l'alto.

- Ruotare il banco sega (14) verso sinistra o verso destra, agendo sul pomello di fissaggio, sino a quando l'apposito indicatore (58) indichi l'angolo obliquo orizzontale desiderato. - Serrare nuovamente il pomello di fissaggio (18). - Per allentare nuovamente la levetta (19) (per regolare angoli obliqui orizzontali standard), estrarre la levetta verso l'alto.

Il fermaglio di bloccaggio (17) scatterà nuovamente nella posizione originaria e la levetta (19) potrà nuovamente innestare nelle tacche (22).

Regolazione della posizione verticale dell'angolo obliquo

L'angolo obliquo verticale può essere regolato in un range compreso tra 47° (lato sinistro) e 47° (lato destro).

Per impostare rapidamente e in modo preciso angoli obliqui verticali utilizzati di frequente, sono previste posizioni fisse per gli angoli di 0°, 22,5° e 45°.

- Accertarsi che la rotella di fissaggio (45) sia montata (vedi «Montaggio della rotella di fissaggio (vedere fig. A2)», Pagina 81).

Regolazione degli angoli obliqui verticali standard (vedere fig. L)

- Estrarre completamente le guide di battuta regolabili (28) o rimuoverle del tutto.

- Allentare la rotella di fissaggio (45).

- Estrarre la leva di bloccaggio (46) e innestarla nella posizione di ruota libera. In tale modo, si potrà sfruttare l'intero campo di angolo obliquo (sui lati sinistro e destro).

- Agendo sull'impugnatura (9), ruotare il braccio dell'uten- sile verso sinistra o verso destra, finché l'indicatore di angolo (30) non mostra l'angolo obliquo standard verticale desiderato.

- Ruotare la leva di bloccaggio (46). La leva di bloccaggio deve innestarsi avvertibilmente nella posizione dell'angelo obliquo standard verticale desiderato.

- Estrarre completamente le guide di battuta regolabili (28) o rimuoverle del tutto. - Allentare la rotella di fissaggio (45). - Estrarre la leva di bloccaggio (46) e innestarla nella posizione di ruota libera. In tale modo, si potrà sfruttare l'intero campo di angolo obliquo (sui lati sinistro e destro). - Agendo sull'impugnatura (9), ruotare il braccio dell'uten-sile verso sinistra o verso destra, finché l'indicatore di angolo (30) non mostra l'angolo obliquo standard verticale desiderato. - Ruotare la leva di bloccaggio (46). La leva di bloccaggio deve innestarsi avvertibilmente nella posizione dell'angolo obliquo standard verticale desiderato.

- Serrare nuovamente la rotella di fissaggio (45).

Regolazione di un angolo obliquo verticale a scelta

• Estrarre completamente le guide di battuta regolabili (28) o rimuoverle del tutto.
• Allentare la rotella di fissaggio (45).
• Estrarre la leva di bloccaggio (46) e innestarla nella posizione di ruota libera. In tale modo, si potrà sfruttare l'intero campo di angolo obliquo (sui lati sinistro e destro).
• Agendo sull'impugnatura (9), ruotare il braccio dell'uten- sile verso sinistra o verso destra, finché l'apposito indicat- tore di angolo (30) non mostra l'angolo obliquo verticale desiderato.
• Serrare nuovamente la rotella di fissaggio (45).

Messa in funzione

Attenersi alla tensione di rete! La tensione riportata sulla targhetta di identificazione dell'elettroutensile deve corrispondere alla tensione della rete elettrica di alimentazione.
Prima di eseguire il taglio, serrare sempre saldamente il pomello di fissaggio (18) e la rotella di fissaggio (45). In caso contrario la lama può prendere angolature involontarie nel pezzo in lavorazione.

Accensione della luce di lavoro

La lampada da lavoro migliora le condizioni di visibilità nelle immediate vicinanze dell'area di lavoro. Per i migliori risultati di taglio, utilizzare la luce di lavoro assieme all'identificazione della linea di taglio attraverso i raggi laser.

• Accendere la luce di lavoro mediante l'interruttore (5).
  ▶ Non rivolgere direttamente lo sguardo nella luce di lavoro: vi è rischio di abbagliamento.

Accensione (vedere Fig. M)

- Per accendere l'elettroutensile spingere dapprima il dispositivo di blocco (7) verso il centro, quindi premere l'interruttore di avvio/arresto (8) e tenerlo premuto.

Avvertenza: Per ragioni di sicurezza, l'interruttore di avvio/arresto (8) non può essere bloccato, dovendo invece restare costantemente premuto durante il funzionamento.

Spegnimento

- Per spegnere, rilasciare l'interruttore di avvio/arresto (8).

Soft Start

Il Soft Start ha la funzione di limitare la potenza durante l'accensione dell'elettroutensile e consente l'utilizzo di un fusibile da 16 A.

Avvertenza: se l'elettroutensile funziona al massimo numero di giri dopo l'accensione, è presente un'anomalia del Soft Start. L'elettroutensile deve essere inviato immediatamente al Servizio Assistenza Clienti.

Taglio

Indicazioni generali per l'operazione di taglio

Prima di eseguire il taglio, serrare sempre saldamente il pomello di fissaggio (18) e la rotella di fissaggio (45). In caso contrario la lama può prendere angolature involontarie nel pezzo in lavorazione.
Prima di ogni operazione di taglio ci si deve accertare che in nessuna occasione la lama potrà arrivare a toccare né la guida di battuta, né i morsetti a vite e neppure altre parti dell'utensile. Rimuovere battute ausiliarie eventualmente montate oppure adattarle in modo conforme.

Proteggere la lama da qualsiasi tipo di urti. Non sottoporre in alcun caso la lama a pressione laterale.

Tagliare solo i materiali ammessi riportati nella sezione Uso conforme alle norme.

Non lavorare in alcun caso pezzi in lavorazione deformati. Il pezzo in lavorazione deve avere sempre un bordo diritto che permetta di poggiarvi la guida di battuta.

Pezzi in lavorazione lunghi e pesanti devono essere supportati oppure appoggiati all'estremità libera.

Accertarsi che la cuffia di protezione oscillante funzioni correttamente e che si possa muovere liberamente. Conducendo il braccio dell'utensile verso il basso, la cuffia di protezione oscillante dovrà aprirsi. Conducendo il braccio dell'utensile verso l'alto, la cuffia di protezione oscillante dovrà richiudersi sopra la lama e bloccarsi nella posizione più in alto del braccio dell'utensile.

Posizione dell'operatore (vedere Fig. N)

Non posizionarsi in linea con la lama di fronte all'elet-troutensile, ma sempre di lato rispetto alla lama. In questo modo il corpo è protetto da un possibile contrac-colpo.
- Non avvicinare in alcun caso le mani, le dita o le braccia alla lama in rotazione.
- Non incrociare le mani davanti al braccio dell'utensile.

Taglio con movimento di trazione

• Per eseguire tagli con il dispositivo di trazione (2) (pezzi in lavorazione larghi), allentare la vite di fissaggio (1), qualora sia serrata.
• All'occorrenza, regolare l'angolo obliquo desiderato, orizzontale e/o verticale.
• Premere saldamente il pezzo in lavorazione contro le guide di battuta (27) e (28).
• Serrare il pezzo in lavorazione in base alle dimensioni.
• Allontanare estraendolo il braccio dell'utensile dalla guida di battuta (27), sino a quando la lama si trovi di fronte al pezzo in lavorazione.
• Accendere l'elettroutensile.
• Condurre lentamente verso il basso il braccio dell'utensile, agendo sull'impugnatura (9).
• Spingere ora il braccio dell'utensile verso le guide di battuta (27) e (28) e tagliare il pezzo in lavorazione, avanzando in maniera uniforme.

86 | Italiano

• Spegnere l'elettroutensile ed attendere che la lama si sia completamente arrestata.
• Spostare lentamente verso l'alto il braccio dell'utensile.

Taglio senza movimento di trazione (troncatura) (vedere fig. 0)

• Per eseguire tagli senza movimento di trazione (pezzi in lavorazione piccoli), allentare la vite di fissaggio (1), qualora sia serrata. Spingere il braccio dell'utensile fino a battuta verso la guida di battuta (27) e serrare nuovamente la vite di fissaggio (1).
• All'occorrenza, regolare l'angolo obliquo desiderato, orizzontale e/o verticale.
• Premere saldamente il pezzo in lavorazione contro le guide di battuta (27) e (28).
• Serrare il pezzo in lavorazione in base alle dimensioni.
• Accendere l'elettroutensile.
• Condurre lentamente verso il basso il braccio dell'utensile, agendo sull'impugnatura (9).
• Tagliare completamente il pezzo in lavorazione, avanzando in maniera uniforme.
• Spegnere l'elettroutensile ed attendere che la lama si sia completamente arrestata.
• Spostare lentamente verso l'alto il braccio dell'utensile.

Indicazioni operative

Marcatura della linea di taglio (vedere fig. P)

Due raggi laser indicano l'ampiezza di taglio della lama di taglio. In tale modo, si potrà posizionare esattamente il pezzo in lavorazione per eseguire il taglio, senza aprire la cuffia di protezione oscillante.

• Attivare il raggio laser, mediante l'interruttore (6).
• Allineare la Vostra marcatura sul pezzo in lavorazione tra le due linee laser.

Avvertenza: Prima di eseguire il taglio, verificare se l'ampiezza di taglio sia ancora correttamente indicata (vedi «Regolazione del raggio laser», Pagina 86). I raggi laser possono spostarsi ad es. a causa delle vibrazioni in caso di impiego intenso.

Dimensioni ammesse del pezzo in lavorazione

Dimensioni massime dei pezzi in lavorazione:

Angolo obliquo orizzontale	Angolo obliquo verticale	Altezza x larghezza [mm]
0° 0° 70 x 305
45° (lato sinistro/ lato destro)	0° 70 x 215
45° (lato sinistro)	45° (lato sinistro)	42 x 215
45° (lato destro)	45° (lato destro)	20 x 215
0° 45° (lato sinistro)	42 x 305
0° 45° (lato destro)	20 x 305

Dimensioni minime dei pezzi in lavorazione (= tutti i pezzi in lavorazione che, con il morsetto a vite (41) in dotazione, si possono fissare a sinistra o a destra della lama): 100 x 40 mm (lunghezza x larghezza)

Profondità di taglio max. (0°/0°): 70 mm

Regolazione della battuta di profondità (esecuzione di scanalature) (vedere fig. Q)

Se si desidera eseguire una scanalatura, occorrerà spostare spostare la battuta di profondità.

• Ruotare in avanti la battuta di profondità (39).
• Ruotare il braccio dell'utensile nella posizione desiderata, agendo sull'impugnatura (9).
• Ruotare la vite di regolazione (38), sino a portare a contatto l'estremità della vite stessa con la battuta di profondità (39).
• Spostare lentamente verso l'alto il braccio dell'utensile.

Taglio di pezzi in lavorazione della stessa lunghezza (vedere fig. R)

Per tagliare facilmente pezzi in lavorazione della stessa lunghezza, è possibile utilizzare la guida longitudinale (36) destra o sinistra.

• Ruotare la guida longitudinale (36) verso l'alto.
• Regolare la prolunga per banco sega (25) alla lunghezza del pezzo in lavorazione desiderata.

Pezzi speciali in lavorazione

Eseguendo dei tagli su pezzi in lavorazione ricurvi oppure rotondi è necessario assicurarli in modo particolare contro il pericolo di scivolamento. Alla linea di taglio non deve prodursi nessuna fessura tra il pezzo in lavorazione, la guida di battuta ed il banco sega.

Se necessario, andranno realizzati speciali supporti.

Sostituzione dei piani d'appoggio (vedere Fig. S)

I piani d'appoggio (16) possono logorarsi dopo un lungo periodo d'impiego dell'elettroutensile.

Sostituire i piani d'appoggio eventualmente difettosi.

• Portare l'elettroutensile in posizione di lavoro.
• Estrarre le viti (54) con un cacciavite a croce comunemente reperibile e rimuovere il vecchio piano d'appoggio (16).
• Introdurre il nuovo piano d'appoggio e serrare nuovamente le viti (54).

Regolazione del raggio laser

Avvertenza: Per verificare il funzionamento del laser, l'elet-troutensile dovrà essere collegato all'alimentazione.

Durante la regolazione del laser (ad es. spostando il braccio dell'utensile), non premere in alcun caso l'interruttore di avvio/arresto. Un avviamento accidentale dell'elettroutensile può causare lesioni.

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare il banco sega (14) fino alla tacca (22) di 0°. La levetta (19) dovrà innestare nella tacca in modo percettibile.

Per poter garantire tagli precisi, dopo un utilizzo intensivo dell'utensile, controllare i raggi laser e, all'occorrenza, procedere ad una nuova impostazione.

Per eseguire tali operazioni, occorrono esperienza ed appositi attrezzi speciali.

Un Punto di Servizio Clienti post-vendita Bosch eseguirà tale operazione in modo veloce ed affidabile.

Verifica (vedere fig. T1)

• Tracciare sul pezzo in lavorazione una linea di taglio diritta.
• Tramite l'impugnatura (9) abbassare lentamente il braccio dell'utensile.
• Posizionare il pezzo in lavorazione in modo che i denti della lama siano allineati con la linea di taglio.
• Mantenere il pezzo in lavorazione in tale posizione e riportare lentamente verso l'alto il braccio dell'utensile.
• Fissare saldamente il pezzo in lavorazione.
• Attivare il raggio laser mediante l'interruttore (6).
  I raggi laser devono essere alla stessa distanza per l'intera lunghezza a sinistra e a destra dalla linea di taglio riportata sul pezzo in lavorazione, anche quando il braccio dell'utensile viene condotto verso il basso.

Rimuovere la calotta di protezione laser (vedere fig. T2)

- Allentare le due viti (55) della calotta di protezione laser (10) con la chiave a brugola/il cacciavite ad intaglio (43) e rimuovere la calotta.

Regolazione dello scostamento laterale durante il movimento del braccio dell'utensile (vedere figg. T3-T4)

• Allentare la vite di fissaggio (56) (circa 1–2 giri). Non svitare completamente la vite.
• Spostare la carcassa del laser (57) verso destra o verso sinistra fino a quando i raggi laser, durante il movimento discendente del braccio dell'utensile, non deviano più lateralmente.
• Mantenere la carcassa del laser (57) in questa posizione e serrare nuovamente la vite di fissaggio (56).
• Fissare nuovamente la calotta di protezione laser (10).

Verifica ed effettuazione delle regolazioni base

Per garantire tagli precisi, dopo un impiego intensivo dell'elettroutensile, verificarne le regolazioni base e, all'occorrenza, modificarle.

Per eseguire tali operazioni, occorrono esperienza ed appositi attrezzi speciali.

Un Punto di Servizio Clienti post-vendita Bosch eseguirà tale operazione in modo veloce ed affidabile.

Allineamento indicatore angolo (orizzontale) (vedere fig. U)

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare il banco sega (14) fino alla tacca (22) di 0°. La levetta (19) dovrà innestare nella tacca in modo percettibile.

Verifica

L'indicatore angolo (58) deve essere in linea con il contrassegno 0° della scala (23).

Regolazione

• Allentare la vite (59) con un cacciavite con taglio a croce ed allineare l'indicatore angolo lungo la tacca dello 0°.
• Serrare di nuovo saldamente la vite.

Allineamento dell'indicatore di angolo (verticale) (vedere fig. V)

• Portare l'elettroutensile in posizione di lavoro.
• Allentare la rotella di fissaggio (45).
• Estrarre la leva di bloccaggio (46) e, con il braccio dell'utensile, impostare un angolo obliquo verticale di 0°.
• Rilasciare la leva di bloccaggio (46). La leva di bloccaggio deve innestarsi avvertibilmente nella posizione
• Serrare nuovamente la rotella di fissaggio (45).

Verifica

L'indicatore angolo (30) deve essere in linea con il contrassegno 0° della scala (29).

Regolazione

• Allentare la vite (60) con un cacciavite con taglio a croce ed allineare l'indicatore angolo lungo la tacca dello 0°.
• Serrare di nuovo saldamente la vite.

Trasporto dell'elettroutensile (vedere fig. W)

Prima di trasportare l'elettroutensile è necessario effettuare le seguenti operazioni:

• Allentare la vite di fissaggio (1), se è serrata. Estrarre completamente in avanti il braccio dell'utensile e serrare nuovamente la vite di fissaggio.
• Accertarsi che la boccola di profondità (39) sia ruotata completamente all'indietro e la vite di regolazione (38) non entri a contatto con nessun oggetto durante il movimento del braccio dell'utensile.
• Portare l'elettroutensile in posizione di trasporto.
• Rimuovere tutti gli accessori che non si possano montare saldamente sull'elettroutensile. Per il trasporto, se possibile, riporre in un contenitore chiuso le lame inutilizzate.
• Posizionare l'impugnatura di trasporto (3) in verticale.
• Trasportare l'elettroutensile mediante l'apposita impugnatura (3), oppure con gli incavi di impugnatura (61) sui lati del banco sega.
  ▶ Quando si trasporta l'elettroutensile, utilizzare esclusivamente i dispositivi di trasporto; non utilizzare mai i dispositivi di protezione o i supporti per i pezzi in lavorazione.

Manutenzione ed assistenza

Manutenzione e pulizia

• Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.
  ▶ Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione.

Se fosse necessaria una sostituzione della linea di collegamento, questa dovrà essere eseguita da Bosch oppure da un centro assistenza clienti autorizzato per elettroutensili Bosch, al fine di evitare pericoli per la sicurezza.

La cuffia oscillante di protezione deve poter sempre muoversi liberamente e deve poter chiudersi sempre autonoma-

88 | Nederlands

mente. Per questo motivo, tenere sempre pulito il campo in- torno alla cuffia di protezione oscillante.

Ogni volta dopo aver terminato un lavoro, eliminare sempre polvere e trucioli soffiando aria compressa oppure utilizzando un pennello.

Pulire con regolarità il rullo di scorrimento (13).

Provvedimenti per la riduzione della rumorosità

Provvedimenti tramite il produttore:

• Avviamento dolce
• Fornitura con una lama di taglio realizzata in modo speciale per la riduzione della rumorosità
  Provvedimenti tramite l'utente:
• Montaggio con vibrazioni ridotte su una superficie di lavoro stabile
• Impiego di lame di taglio con funzioni di riduzione della rumorosità
• Pulizia regolare di lama di taglio ed elettroutensile

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com

Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare: www.bosch-pt.com/serviceaddresses

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Gli elettroutensili non più utilizzabili devono essere smaltiti separatamente. Utilizzare gli appositi sistemi di raccolta.

In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

Nederlands

(14) Sto za testerisanje

(15) Otvori za montažu

(16) Umetna ploča

(17) Stega za blokadu

(18) Točkić za fiksiranje za željeni ugao iskošenja (horizontalan)

(19) Poluga za podešavanje ugla iskošenja (horizontalan)

(20) Zaštita od iskretanja

(21) Pločica sa upozorenjem za laser

(22) Urezi za standardni ugao iskošenja (horizontalan)

(23) Skala za ugao iskošenja (horizontalan)

(24) Stezni zavrtanj produžetka stola za testeru

(25) Produžetak stola za testerisanje

(19)(أ)	(42)	(43)	(44)	(45)	(46)	(47)	(19)(أ)
(20)	(42)	(43)	(44)	(45)	(46)	(47)	(20)
(21)	(42)	(43)	(44)	(45)	(46)	(47)	(21)
(22)(أ)	(42)	(43)	(44)	(45)	(46)	(47)	(22)(أ)
(23)(أ)	(42)	(43)	(44)	(45)	(46)	(47)	(23)(أ)
(24)	(42)	(43)	(44)	(45)	(46)	(47)	(24)
(25)	(42)	(43)	(44)	(45)	(46)	(47)	(25)
(26)	(42)	(43)	(44)	(45)	(46)	(47)	(26)
(27)	(42)	(43)	(44)	(45)	(46)	(47)	(27)
(28)	(42)	(43)	(44)	(45)	(46)	(47)	(28)
(29)(أ)	(42)	(43)	(44)	(45)	(46)	(47)	(29)
(30)(أ)	(42)	(43)	(44)	(45)	(46)	(47)	(30)
(31)	(42)	(43)	(44)	(45)	(46)	(47)	(31)
(32)	(42)	(43)	(44)	(45)	(46)	(47)	(32)
(33)	(42)	(43)	(44)	(45)	(46)	(47)	(33)
(34)	(42)	(43)	(44)	(45)	(46)	(47)	(34)
(35)	(42)	(43)	(44)	(45)	(46)	(47)	(35)
(36)	(42)	(43)	(44)	(45)	(46)	(47)	(36)
(37)	(42)	(43)	(44)	(45)	(46)	(47)	(37)
(38)	(42)	(43)	(44)	(45)	(46)	(47)	(38)
(39)	(42)	(43)	(44)	(45)	(46)	(47)	(39)
(40)	(42)	(43)	(44)	(45)	(46)	(47)	(40)
(41)	(42)	(43)	(44)	(45)	(46)	(47)	(41)

البيانات الفنية
