ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PLV 1500 C2 PARKSIDE

Ηλεκτρικός εξαερωτήρας / αναμοχλευτής γκαζόν

Μετάφραση των αυθεντικών οδηγιών λειτουργίας

DE AT CH

Πριν ξεκινήσετε την ανάγνωση, ανοίξτε τη σελίδα με τις εικόνες και εξοικειωθείτε με όλες τις λειτουργίες της συσκευής.

A 1 2 3 15 14 13 12 11 10 16 17 4 5 4 6 6a 6 7 8 9 ARKSIDE

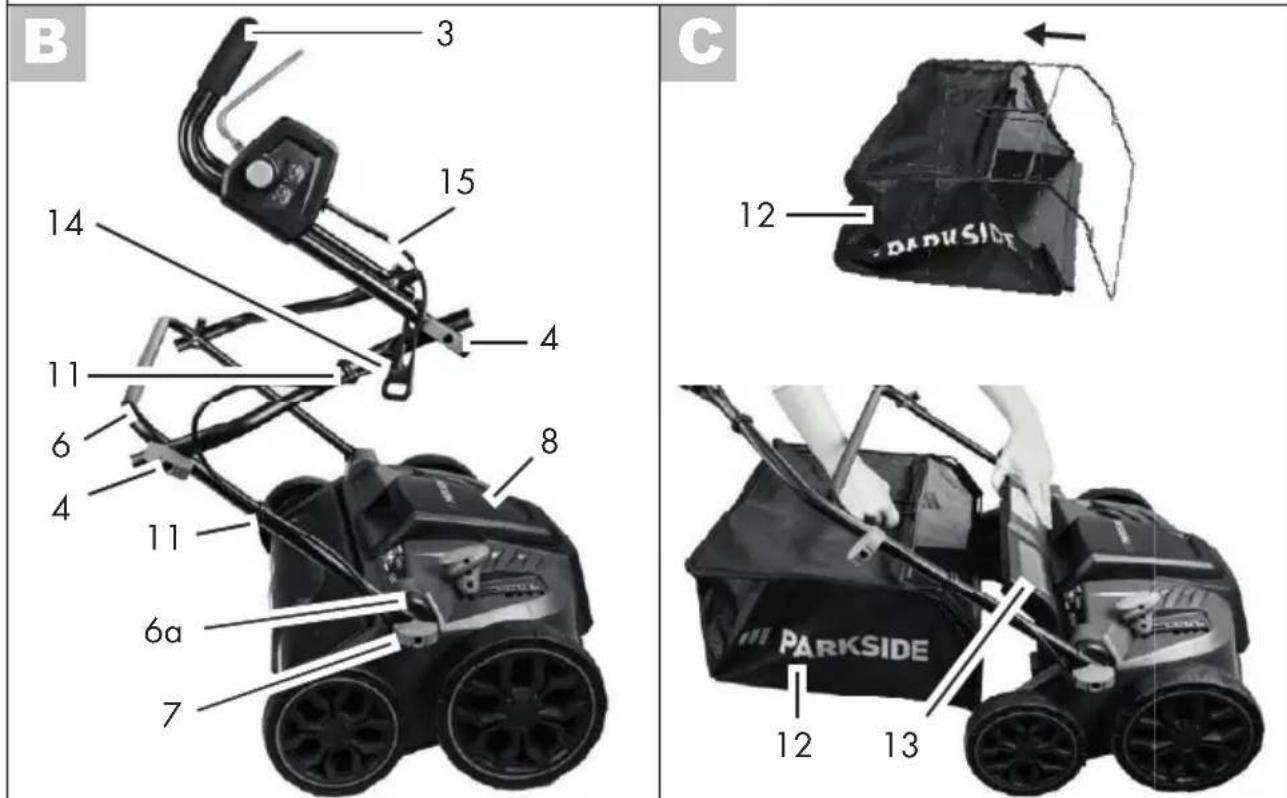

B 3 15 14 4 11 6 8 4 11 6a 7 C 12 PARKSIDE 12 13

GR Μετάφραση των αυθεντικών οδηγιών λειτουργίας Σελίδα

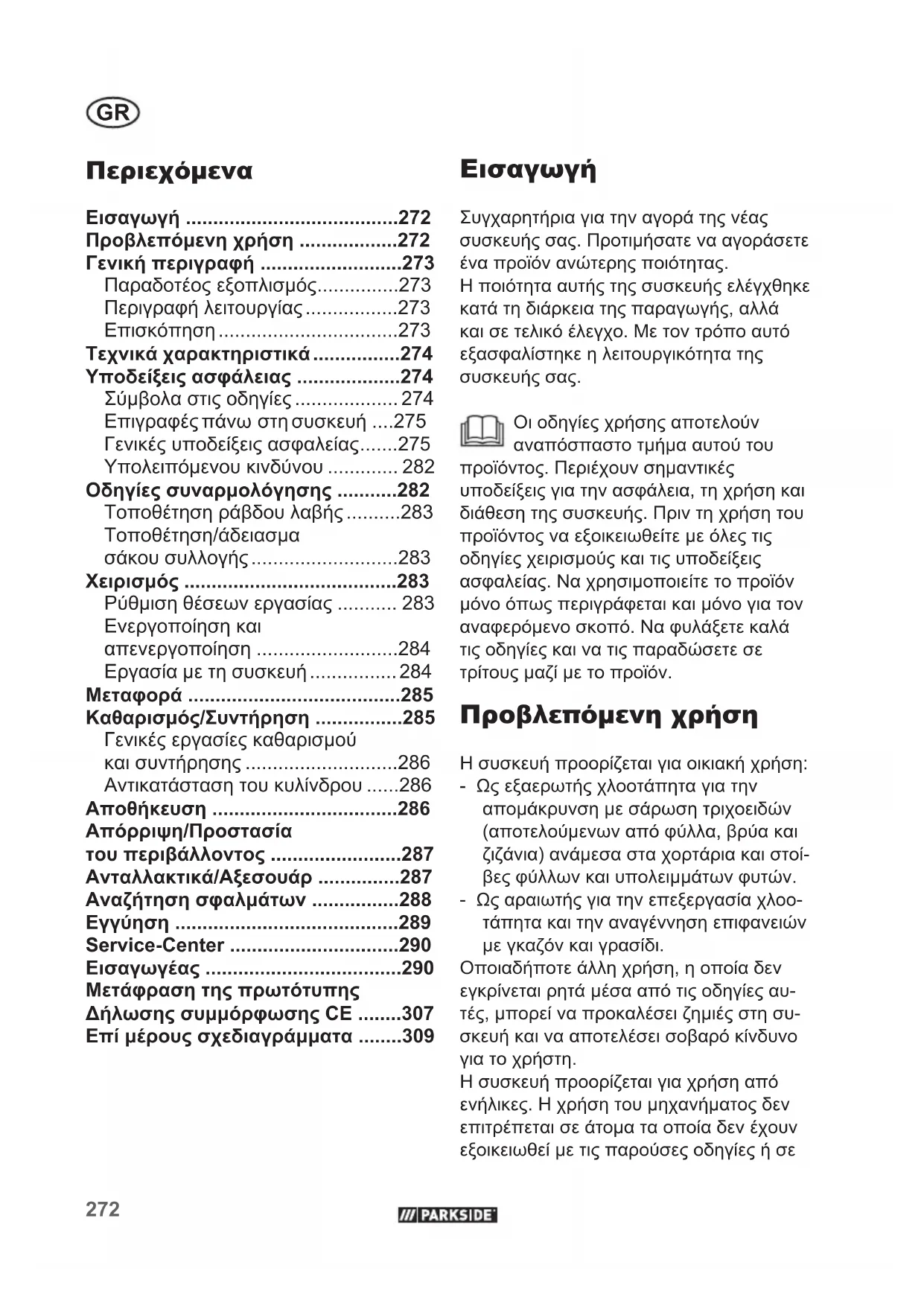

Inhalt

Einleitung......5

Bestimmungsgemäße

Verwendung......5

Προβλεπόμενη χρήση ......272

Γενική περιγραφή ......273

Παραδοτέος εξοπλισμός......273

Περιγραφή λειτουργίας......273

Επισκόπηση......273

Τεχνικά χαρακτηριστικά......274

Υποδείξεις ασφάλειας .....274

Σύμβολα στις οδηγίες 274

Επιγραφές πάνω στη συσκευή ....275

Γενικές υποδείξεις ασφαλείας......275

Υπολειπόμενου κινδύνου ...... 282

Οδηγίες συναρμολόγησης ......282

Τοποθέτηση ράβδου λαβής......283

Τοποθέτηση/άδειασμα σάκου συλλογής......283

Χειρισμός ......283

Ρύθμιση θέσεων εργασίας ...... 283

Ενεργοποίηση και απενεργοποίηση ......284

Εργασία με τη συσκευή ...... 284

Μεταφορά ......285

Καθαρισμός/Συντήρηση ......285

Γενικές εργασίες καθαρισμού και συντήρησης....286

Αντικατάσταση του κυλίνδρου .....286

Αποθήκευση ......286

Απόρριψη/Προστασία

του περιβάλλοντος ......287

Ανταλλακτικά/Αξεσουάρ ......287

Αναζήτηση σφαλμάτων ......288

Εγγύηση 289

Service-Center 290

Εισαγωγέας ......290

Μετάφραση της πρωτότυπης

Δήλωσης συμμόρφωσης CE ......307

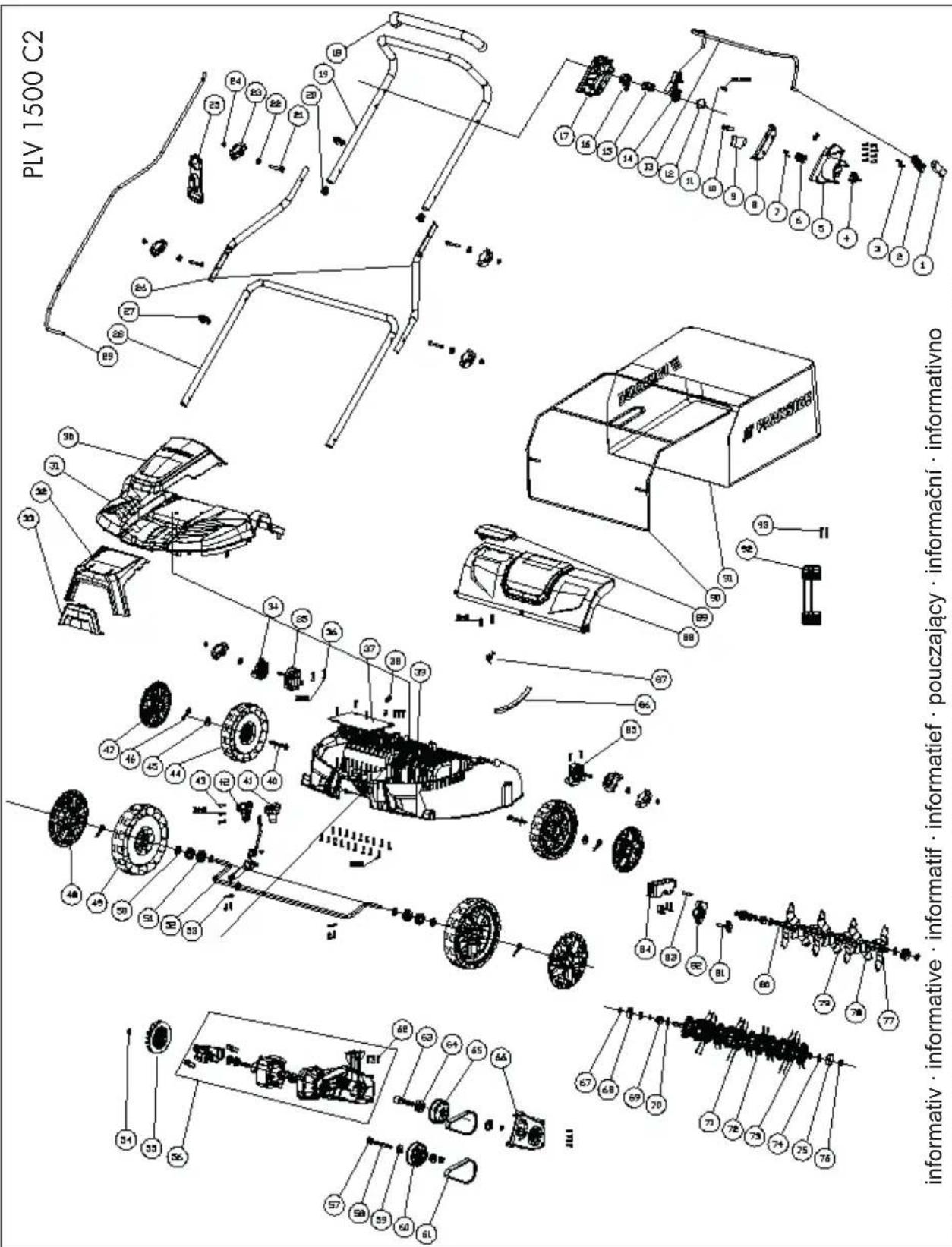

Επί μέρους σχεδιαγράμματα .....309

Εισαγωγή

Συγχαρητήρια για την αγορά της νέας συσκευής σας. Προτιμήσατε να αγοράσετε ένα προϊόν ανώτερης ποιότητας.

Η ποιότητα αυτής της συσκευής ελέγχθηκε κατά τη διάρκεια της παραγωγής, αλλά και σε τελικό έλεγχο. Με τον τρόπο αυτό εξασφαλίστηκε η λειτουργικότητα της συσκευής σας.

Οι οδηγίες χρήσης αποτελούν αναπόσπαστο τμήμα αυτού του προϊόντος. Περιέχουν σημαντικές υποδείξεις για την ασφάλεια, τη χρήση και διάθεση της συσκευής. Πριν τη χρήση του προϊόντος να εξοικειωθείτε με όλες τις οδηγίες χειρισμούς και τις υποδείξεις ασφαλείας. Να χρησιμοποιείτε το προϊόν μόνο όπως περιγράφεται και μόνο για τον αναφερόμενο σκοπό. Να φυλάξετε καλά τις οδηγίες και να τις παραδώσετε σε τρίτους μαζί με το προϊόν.

Προβλεπόμενη χρήση

Η συσκευή προορίζεται για οικιακή χρήση:

- Ως εξαερωτής χλοστάπητα για την απομάκρυνση με σάρωση τριχοειδών (αποτελούμενων από φύλλα, βρύα και ζιζάνια) ανάμεσα στα χορτάρια και στοίβες φύλλων και υπολειμμάτων φυτών.

- Ως αραιωτής για την επεξεργασία χλοο- τάπητα και την αναγέννηση επιφανειών με γκαζόν και γρασίδι.

Οποιαδήποτε άλλη χρήση, η οποία δεν εγκρίνεται ρητά μέσα από τις οδηγίες αυτές, μπορεί να προκαλέσει ζημιές στη συσκευή και να αποτελέσει σοβαρό κίνδυνο για το χρήστη.

Η συσκευή προορίζεται για χρήση από ενήλικες. Η χρήση του μηχανήματος δεν επιτρέπεται σε άτομα τα οποία δεν έχουν εξοικειωθεί με τις παρούσες οδηγίες ή σε

παιδιά. Οι τοπικές ισχύουσες προδιαγραφές μπορεί να περιορίζουν την ηλικία των χρηστών.

Ο χειριστής ή χρήστης είναι υπεύθυνος για ατυχήματα και ζημιές άλλων ανθρώπων ή των περιουσιών τους.

Η συσκευή προορίζεται για χειρισμό από ενήλικα άτομα. Παιδιά ή πρόσωπα που δεν είναι εξοικειωμένα με τις οδηγίες αυτές, απαγορεύεται να χρησιμοποιήσουν τη συσκευή. Απαγορεύεται η χρήση της συσκευής κατά τη διάρκεια της βροχής ή σε νωπό περιβάλλον.

Ο κατασκευαστής δεν ευθύνεται για ζημιές που προκλήθηκαν λόγω μη ενδεδειγμένης χρήσης ή λόγω εσφαλμένου χειρισμού.

Γενική περιγραφή

Θα βρείτε τις απεικονίσεις στην μπροστινή και πίσω αναδιπλωνόμενη σελίδα.

Παραδοτέος εξοπλισμός

Αφαιρέστε προσεκτικά τη συσκευή από τη συσκευασία και ελέγξτε την ακεραιότητα των εξής εξαρτημάτων:

• Περίβλημα συσκευής με κύλινδρο αραιωτή και ανακλαστήρα
- Κύλινδρος εξαερωτήρα
- Επάνω ράβδος λαβής
- Κάτω μπάρα
• 2 μεσαίες ράβδοι
• Σάκος συλλογής με πλαίσιο
• Ανακούφιση καταπόνησης καλωδίου
• 2 σφιγκτήρες καλωδίου
- 6 παξιμάδια τύπου πεταλούδας 4 βίδες
6 ροδέλες
2 σύνδεσμοι
- Στήριγμα τοίχου
- Οδηγίες λειτουργίας

Περιγραφή λειτουργίας

Ο ηλεκτρικός αραιωτής/εξαερωτής χλοο- τάπητα διαθέτει δύο κυλίνδρους εργασίας με δυνατότητα εύκολης αντικατάστασης:

'Εναν κύλινδρο εξαερωτήρα από σκληρό πλαστικό με κάθετα περιστρεφόμενα δόντια και έναν κύλινδρο αραιωτή με κάθετα τοποθετημένες λεπίδες.

Η συσκευή διαθέτει πλαστικό περίβλημα υψηλής ποιότητας με σάκο συλλογής και πτυσσόμενη ράβδο λαβής.

Μπορείτε να βρείτε τη λειτουργία των εξαρτημάτων χειρισμού στις κατωτέρω περιγραφές.

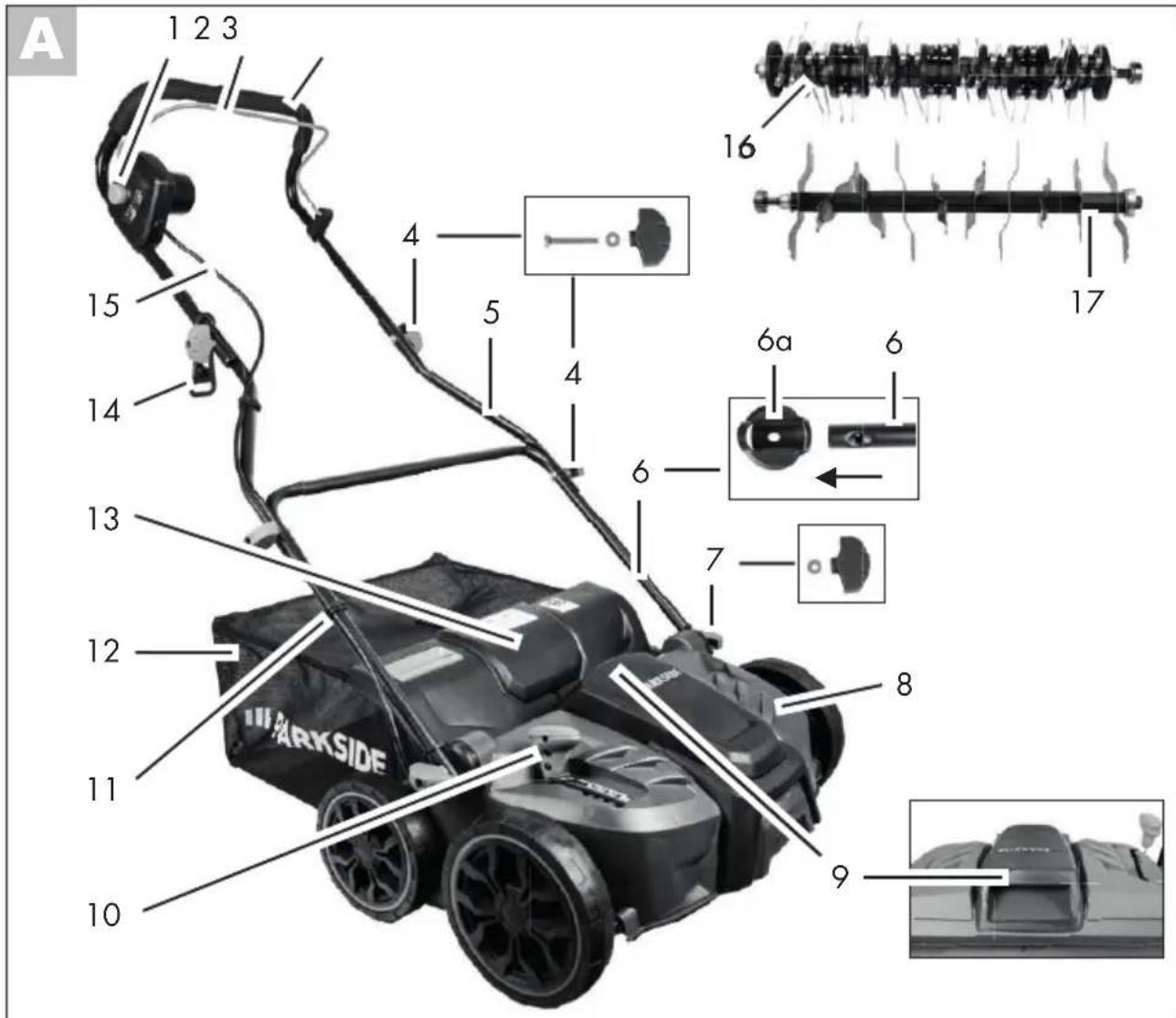

Επισκόπηση

1 Ηλεκτρονική φραγή ενεργοποίησης

2 Μοχλός εκκίνησης
3 Επάνω ράβδος λαβής
4 Παξιμάδια τύπου πεταλούδας, βίδες και ροδέλες για τη στερέωση της ράβδου

5 Μεσαίες ράβδοι

6 Κάτω μπάρα

6a Σύνδεσμοι

7 Παξιμάδια τύπου πεταλούδας και ροδέλες για τη στερέωση της ράβδου

8 Περίβλημα συσκευής

9 Λαβή μεταφοράς

10 Μοχλός ρύθμισης ύψους

11 Σφιγκτήρας καλωδίου συσκευής

12 Σάκος συλλογής

13 Καπάκι ανακλαστήρα

14 Ανακούφιση καταπόνησης κα- λωδίου

15 Καλώδιο συσκευής

16 Κύλινδρος εξαερωτήρα με δό- ντια

17 Κύλινδρος αραιωτή με λεπίδες

GR

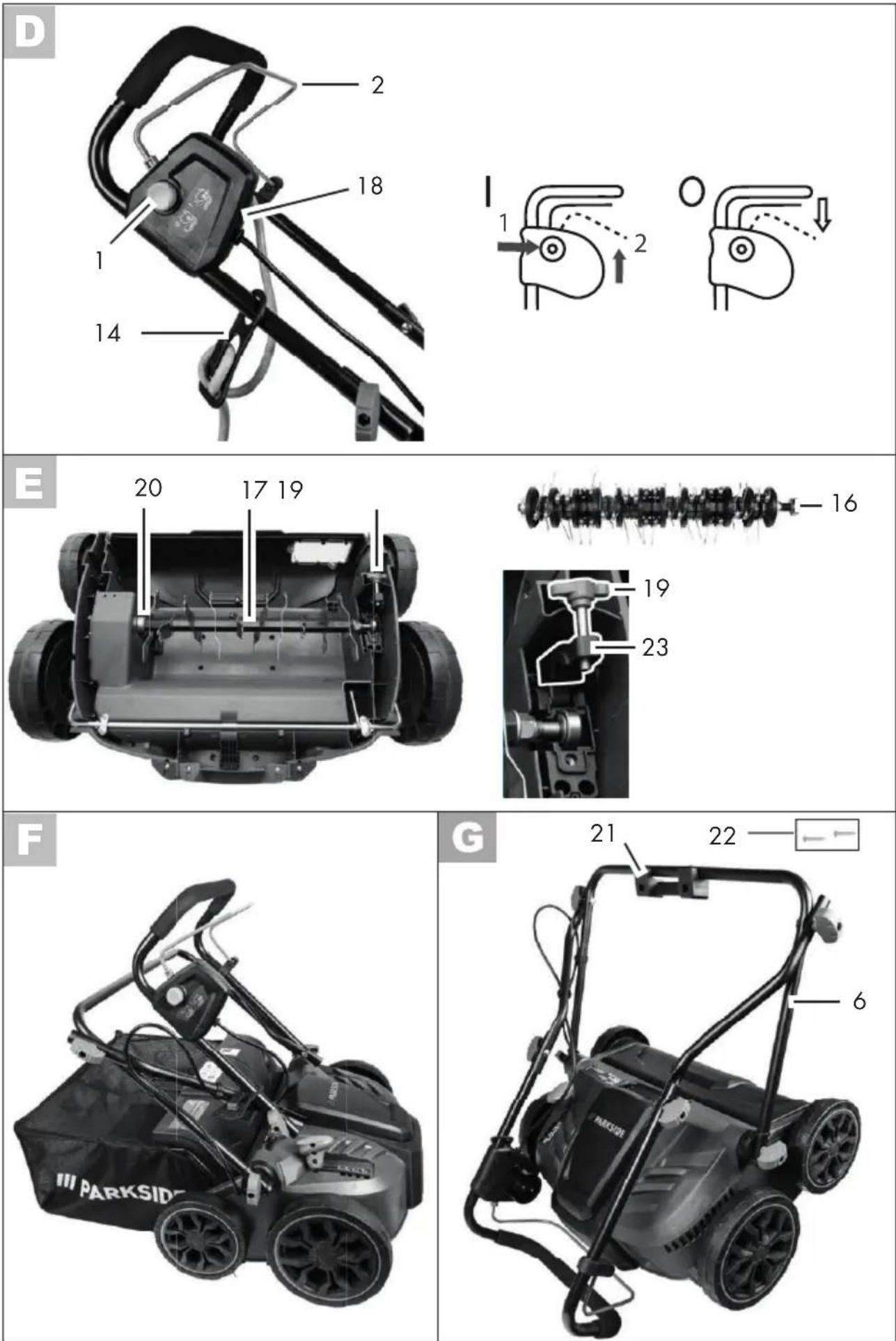

D 18 Πρίζα συσκευής

19 Πεταλούδα για στερέωση του κυλίνδρου

20 Εξαγωνική υποδοχή κυλίνδρου

G 21 Στήριγμα τοίχου

22 Βίδες, στήριγμα τοίχου

E 23 Στήριγμα

Τεχνικά χαρακτηριστικά

Ηλεκτρικός εξαερωτήρας/ αναμοχλευτής γκαζόν...... PLV 1500 C2

Ισχύς εισόδου του μοτέρ Ρ ......1500 W

Ονομαστική τάση Ε 230 V\~, 50 Hz

Κατηγορία προστασίας......□ II (διπλή μόνωση)

Είδος προστασίας......IPX4

Αριθμός στροφών εργασίας του εργαλείου (n₀)...... 3600 rpm

Πλάτος κυλίνδρου....36 cm

Ρύθμιση ύψους....5πλή (-3/-6/-9/-12 mm + θέση μεταφοράς 10 mm)

Χωρητικότητα σάκου συλλογής......50 l

Βάρος (συμπερ. αξεσουάρ)... περ. 11,5 kg

Στάθμη ηχητικής πίεσης

(L_pA) 74,5 dB, K_pA = 2,54 dB

Στάθμη ηχητικής ισχύος (L _wA )

μετρημένη...... 94,5 dB, K_wA = 2,54 dB εγγυημένη ......98 dB

Δονήσεις στη λαβή

(a_h) 1,239m/s ^2 , K= 1,5 m/s ^2

Οι τιμές θορύβου και δόνησης διαπιστώ- θηκαν σύμφωνα με τις προδιαγραφές και οδηγίες που κατονομάζονται στη δήλωση συμμόρφωσης.

Η αφερόμενη τιμή μετάδοσης δόνησης μετρήθηκε βάσει τυποποιημένης μεθόδου δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση μίας ηλεκτρικής συσκευής με μία άλλη.

Η αναφερόμενη τιμή μετάδοσης δόνησης μπορεί επίσης να χρησιμοποιηθεί και για αρχική εκτίμηση της έκθεσης.

Προειδοποίηση: Η τιμή μετάδοσης

Η τιμή μετάδοσης της δόνησης μπορεί να διαφέρει κατά την πραγματική χρήση της ηλεκτρικής συσκευής από την αναφερόμενη τιμή, ανάλογα με τον τρόπο χρήσης της.

Πρέπει να οριοσθούν μέτρα ασφαλεάις για την προστασία του χειριστή βασιζόμενα σε εκτίμηση της έκθεσης κατά τη διάρκεια των πραγματικών συνθηκών χρήσης (εδώ να ληφθούν υπόψη τα ποσοστά του κύκλου λειτουργίας, για παράδειγμα οι χρόνοι κατά τους οποίους είναι απενεργοποιημένη η συσκευή και οι χρόνοι κατά τους οποίους είναι μεν ενεργοποιημένη η συσκευή αλλά λειτουργεί χωρίς φορτίο).

Υποδείξεις ασφάλειας

Σε αυτή την παράγραφο, εξετά- ζονται οι βασικές προδιαγραφές ασφάλειας κατά την εργασία με τη συσκευή.

Σύμβολα στις οδηγίες

Σύμβολα κινδύνου με στοιχεία για την πρόληψη προσωπικών και υλικών ζημιών

Σύμβολο υποχρέωσης με στοιχεία για την πρόληψη ζημιών

Αποσυνδέστε το βύσμα δικτύου

Κατά τον χειρισμό του κυλίνδρου, φοράτε προστατευτικά γάντια.

Σύμβολο υπόδειξης με πληροφορίες για τον καλύτερο χειρισμό της συσκευής

Επιγραφές πάνω στη συσκευή

Προσοχή! Διαβάστε τις οδηγίες χειρισμού.

Κίνδυνος τραυματισμού από εκσφενδονιζόμενα τεμάχια! Απομακρύνετε τα πρόσωπα που βρίσκονται κοντά στη συσκευή από την περιοχή κινδύνου.

Κίνδυνος ηλεκτροπληξίας σε περίπτωση που υποστεί ζημιά το καλώδιο δικτύου! Διατηρείτε το καλώδιο δικτύου μακριά από τα εργαλεία κοπής και τη συσκευή!

Φοράτε προστασία για τα μάτια και την ακοή.

Μην εκθέτετε τη συσκευή σε υγρασία. Μην εργάζεστε στη βροχή.

Προσοχή! Συνέχιση κίνησης των κυ- λίνδρων

Προσοχή - αιχμηρό εργαλείο. Κρατάτε τα χέρια και τα πόδια μακριά. Η περιστροφή του κυλίνδρου συνεχίζεται για κάποιο χρονικό διάστημα μετά την απενεργοποίηση του μοτέρ. Πριν από εργασίες συντήρησης ή σε περίπτωση ζημιάς του καλωδίου δικτύου, αποσυνδέετε το βύσμα από την πρίζα.

'Ενδειξη της επιτρεπόμενης στάθμης θορύβου L _WA σε dB.

Κατηγορία προστασίας II (Διπλή μόνωση)

Μην πετάτε τις ηλεκτρικές συσκευές στα σκουπίδια.

Ενεργοποίηση/ απενεργοποίηση

Θέσεις μεταφοράς και εργασίας

Γενικές υποδείξεις ασφαλείας

Αυτή η συσκευή μπορεί να προκαλέσει σοβαρούς τραυματισμούς σε ακατάλληλη χρήση. Πριν από την εργασία με τη συσκευή, διαβάστε προσεκτικά τις οδηγίες χειρισμού και εξοικειωθείτε

GR

με όλα τα εξαρτήματα χειρισμού. Φυλάσσετε τις παρούσες οδηγίες χειρισμού, ώστε να έχετε στη διάθεσή σας τις πληροφορίες ανά πάσα στιγμή.

Σε περίπτωση ατυχήματος ή βλάβης κατά τη διάρκεια της λειτουργίας πρέπει η συσκευή να απενεργοποιηθεί αμέσως και να τραβηχτεί το βύσμα. Φροντίστε σωστά τους τραυματισμούς ή αναζητήστε έναν γιατρό. Για την αντιμετώπιση βλαβών διαβάστε το Κεφάλαιο «Αναζήτηση σφαλμάτων» ή επικοινωνήστε με το κέντρο σέρβις μας.

Εργασία με τη συσκευή:

Προσοχή! Από τη συσκευή μπορούν να προκληθούν σοβαροί τραυματισμοί. Έτσι αποφεύγετε ατυχήματα και τραυματισμούς:

Προετοιμασία:

- Η παρούσα συσκευή δεν προ- ορίζεται για χρήση από παιδιά, από άτομα με περιορισμένες σωματικές, αισθητηριακές ή νοητικές ικανότητες ή με ανε- παρκή εμπειρία και γνώσεις ή από άτομα τα οποία δεν έχουν εξοικειωθεί με τις οδηγίες. Τα παιδιά πρέπτει να επιτηρούνται ώστε να διασφαλίζεται ότι δεν χρησιμοποιούν τη συσκευή ως παιχνίδι. Ο καθαρισμός και η συντήρηση δεν επιτρέπτεται να διεξάγονται από παιδιά.

- Εάν προκληθεί ζημιά στο καλώδιο σύνδεσης δικτύου αυτής της συσκευής, πρέπει να αντικατασταθεί από ένα ειδικό καλώδιο σύνδεσης το οποίο διατίθεται από τον κατασκευαστή ή το τμήμα εξυπηρέτησης πελατών του.

- Η συσκευή δεν επιτρέπεται να χρησιμοποιείται σε τοποθεσίες σε υψόμετρο άνω των 2.000 μ.

- Διαβάστε προσεκτικά τις οδηγί- ες. Εξοικειωθείτε με τα όργανα ελέγχου και τη σωστή χρήση του μηχανήματος.

- Πρέπει να λαμβάνετε υπόψη ότι ο χρήστης φέρει αποκλειστική ευθύνη για ατυχήματα ή κινδύνους έναντι άλλων ατόμων ή της ιδιοκτησίας τους.

- Η συσκευή δεν είναι κατάλληλη για χρήση από παιδιά.

- Μην χρησιμοποιείτε ποτέ τη συσκευή όταν βρίσκονται κοντά άτομα, ιδίως παιδιά, καθώς και κατοικίδια ζώα.

- Ελέγχετε την περιοχή στην οποία θα χρησιμοποιηθεί η συσκευή και απομακρύνετε πέτρες, ρίζες, σύρματα ή άλλα ξένα σώματα, τα οποία μπορεί να μαγκωθούν και να εκτοξευτούν.

Μην χρησιμοποιείτε τη συσκευή για την απαλοιφή ανωμαλιών τουεδάφους.

• Φοράτε πάντα κατάλληλη ενδυμασία εργασίας, όπως υποδήματα ασφαλείας με αντιολισθητική σόλα, ανθεκτικό και μακρύ παντελόνι, προστασία για την ακοή και προστατευτικά γυαλιά. Μη χρησιμοποιείτε τη συσκευή, αν δεν φοράτε υποδήματα ή αν φοράτε σανδάλια.

Μη φοράτε φαρδιά ρούχα ή ρούχα από τα οποία κρέμονται κορδόνια ή γραβάτες.

Η διάταξη προστασίας και ο εξοπλισμός ατομικής προστασίας προστατεύει τόσο εσάς όσο και άλλους και διασφαλίζει την ομαλή λειτουργία της συσκευής.

- Μην εργάζεστε με τη συσκευή εάν έχει υποστεί ζημιά, εάν δεν είναι πλήρης ή εάν έχει τροποποιηθεί χωρίς την έγκριση του κατασκευαστή. Μην εργάζεστε με προστατευτικές διατάξεις που έχουν υποστεί ζημιά ή δεν είναι πλήρης (π.χ. μοχλός εκκίνησης, κουμπί απασφάλισης, ανακλαστήρας). Μην θέτετε ποτέ τις προστατευτικές διατάξεις εκτός λειτουργίας (π.χ. με δέσιμο του μοχλού εκκίνησης).

Κατά αυτόν τον τρόπο, διασφα- λίζεται πάντα η ασφάλεια της συσκευής.

- Πριν από την εκκίνηση της συσκευής, διασφαλίζετε ότι δεν έχουν εισχωρήσει αντικείμενα ή κλαδιά στο άνοιγμα λεπίδων, ότι η συσκευή στέκεται σταθερά και ότι ο χώρος εργασίας είναι καθαρός και ότι δεν μπλοκάρεται από αντικείμενα.

Ελέγχετε την κατάσταση του κα- λωδίου προέκτασης και του κα- λωδίου σύνδεσης της συσκευής. Χρησιμοποιείτε τις απαιτούμενες προστατευτικές διατάξεις. Υπάρχει κίνδυνος τραυματι- σμού.

- Σε περίπτωση ασυνήθιστων κραδασμών ή θορύβων κατά την ενεργοποίηση της συσκευής, αποσυνδέστε το βύσμα από την πρίζα και ελέγξτε τον

κύλινδρο λεπίδων. Βεβαιωθείτε ότι δεν υπάρχουν υπολείμμα- τα τεμαχισμένου υλικού που παρεμποδίζουν την κίνηση του κυλίνδρου λεπίδων ή που έχουν παγιδευτεί μεταξύ των λεπίδων. Εάν δεν διαπιστώσετε κάποιο πρόβλημα, αποστείλετε τη συ- σκευή σε ένα κέντρο εξυπηρέ- τησης πελατών.

- Εάν οι λεπίδες δεν κόβουν πλέον σωστά ή εάν παρατηρείται υπερφόρτωση του μοτέρ, ελέγξτε όλα τα εξαρτήματα της συσκευής και αντικαταστήστε τα φθαρμένα εξαρτήματα. Εάν απαιτείται εκτενέστερη επισκευή, απευθυνθείτε σε ένα κέντρο εξυπηρέτησης πελατών.

- Χρησιμοποιείτε το μηχάνημα αποκλειστικά στην προτεινόμενη θέση και μόνο σε σταθερές και επίπεδες επιφάνειες.

- Μην χρησιμοποιείτε το μηχάνημα σε πλακόστρωτες ή χαλικοστρωμένες επιφάνειες, όπου το υλικό που εκτοξεύεται μπορεί να προκαλέσει τραυματισμούς.

Χρήση:

- Προσοχή - αιχμηρό εργαλείο. Κίνδυνος κοπής των δαχτύλων των χεριών ή των ποδιών. Διατηρείτε τα πόδια και τα δάχτυλα πάντα μακριά από τον κύλινδρο και το άνοιγμα εξαγωγής κατά την εργασία. Υπάρχει κίνδυνος τραυματισμού!

- Μην χρησιμοποιείτε τη συσκευή υπό βροχή, κακές καιρικές συνθήκες, σε περιβάλλον υγρασίας ή σε βρεγμένο γκαζόν. Να εργάζεστε μόνο στο φως της ημέρας ή σε καλό φωτισμό. Παρατηρεί-

GR

ται κίνδυνος ατυχήματος.

- Μην εργάζεστε με τη συσκευή εάν είστε κουρασμένοι ή αφηρημένοι ή εάν έχετε πιει αλκοόλ ή έχετε πάρει χάπια. Κάνετε τακτικά διαλείμματα εργασίας. Χρησιμοποιείτε τη λογική όταν εργάζεστε. Μια στιγμή απροσεξίας κατά τη χρήση της συσκευής μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

- Να εξοικειώνεστε με το περιβάλλον και να προσέχετε για πιθανούς κινδύνους που ενδεχομένως δεν μπορείτε να ακούσετε λόγω του θορύβου του μοτέρ.

- Κατά την εργασία, φροντίζετε για ασφαλή θέση, ιδιαίτερα σε πλαγιές. Εργάζεστε πάντα πλάγια στις πλαγιές και ποτέ ανηφορικά ή κατηφορικά. Δίνετε ιδιαίτερη προσοχή όταν αλλάζετε κατεύθυνση στην πλαγιά. Μην εργάζεστε σε υπερβολικά απότομες πλαγιές. Έτσι, μπορείτε να ελέγχετε καλύτερα τη συσκευή σε μη αναμενόμενες καταστάσεις.

- Αποφεύγετε τις μη φυσιολογικές στάσεις του σώματος και διατηρείτε πάντα ισορροπία. Μην τρέχετε.

- Οδηγείτε τη συσκευή με ταχύ- τητα βηματισμού και με τα δύο χέρια στη λαβή. Να είστε ιδιαίτε- ρα προσεκτικοί όταν στρίβετε τη συσκευή ή την τραβάτε προς το μέρος σας. Κίνδυνος παραπα- τήματος!

- Εκκινείτε και χειρίζεστε τον μο- χλό εκκίνησης με προσοχή και σύμφωνα με τις οδηγίες που θα βρείτε στις παρούσες οδηγίες

χειρισμού και φροντίζετε για επαρκή απόσταση των ποδιών από τα δόντια.

- Μην γέρνετε τη συσκευή κατά την εκκίνηση, εκτός εάν πρέπει να ανασηκωθεί ως βοήθεια εκκίνησης. Σε αυτήν την περίπτωση, μην γέρνετε τη συσκευή περισσότερο από όσο χρειάζεται και ανυψώνετε μόνο την απομακρυσμένη από τον χρήστη πλευρά.

- Με την επαναφορά της συσκευής στο έδαφος μετά την ανύψωση, τα δύο χέρια πρέπει να βρίσκονται στη θέση εργασίας.

- Μην λειτουργείτε τη συσκευή χωρίς πλήρως τοποθετημένο σάκο συλλογής ή χωρίς ανακλαστήρα. Κίνδυνος τραυματισμού! Μην τοποθετείτε ποτέ τα χέρια ή τα πόδια πάνω ή κάτω από περιστρεφόμενα εξαρτήματα. Να βρίσκεστε πάντα σε ασφαλή απόσταση από το άνοιγμα εξαγωγής.

- Μην χρησιμοποιείτε τη συσκευή κοντά σε εύφλεκτα υγρά ή αέρια. Σε περίπτωση μη τήρησης, παρατηρείται κίνδυνος πυρκαγιάς ή έκρηξης.

- Πριν από οποιαδήποτε εργασία στη συσκευή, αποσυνδέετε το βύσμα δικτύου.

- Διακόπτετε την κίνηση των δοντιών, σε περίπτωση που πρέπει να γείρετε το μηχάνημα για μεταφορά σε περιοχές χωρίς γρασίδι και για μετακίνηση του μηχανήματος προς και από την επιφάνεια εργασίας.

- Διατηρείτε το καλώδιο σύνδεσης και προέκτασης μακριά από τα δόντια.

- Μην μεταφέρετε ποτέ το μηχάνημα ενώ λειτουργεί η μετάδοση κίνησης.

Διακοπή εργασίας:

- Μετά την απενεργοποίηση της συσκευής, ο κύλινδρος συνε- χίζει να περιστρέφεται για λίγα δευτερόλεπτα. Κρατάτε μακριά τα χέρια και τα πόδια.

- Μην αγγίζετε τα δόντια εάν δεν έχει αποσυνδεθεί η συσκευή από το δίκτυο και εάν δεν έχουν ακινητοποιηθεί πλήρως τα δόντια. Κίνδυνος τραυματισμού από το αιχμηρό εργαλείο.

- Απομακρύνετε τα υπολείμματα φυτών μόνο αφού ακινητοποι- ηθεί η συσκευή. Διατηρείτε το άνοιγμα εξαγωγής πάντα καθα- ρό και ελεύθερο.

- Απενεργοποιείτε τη συσκευή για τη μεταφορά, την ανύψωση ή την ανατροπή και πριν από τη διάσχιση επιφανειών χωρίς γρασίδι.

- Ποτέ μην αφήνετε τη συσκευή ανεπιτήρητη στο χώρο εργασίας. Δεν επιτρέπεται η χρήση της συσκευής από παιδιά ως παιχνίδι.

- Απενεργοποιήστε τη συσκευή και αποσυνδέστε το βύσμα ισχύος από την πρίζα. Βεβαιωθείτε ότι όλα τα κινούμενα μέρη έχουν ακινητοποιηθεί πλήρως:

• πάντα όταν αφήνετε το μηχά- νημα,
• πριν από τον καθαρισμό του ανοίγματος εξαγωγής ή την απομάκρυνση αντικειμένων που το μπλοκάρουν ή το φράσσουν,
• όταν η συσκευή δεν χρησιμο-

ποιείται,

- πριν από τον έλεγχο, τον κα- θαρισμό ή την εργασία με το μηχάνημα,

- εάν το καλώδιο δικτύου έχει υποστεί ζημιά ή έχει μπερδευτεί,

- μετά από επαφή με ξένα σώματα. Ελέγξτε το μηχάνημα για ζημιές και εκτελέστε τις απαιτούμενες επισκευές, πριν από τη νέα εκκίνηση και την εργασία με το μηχάνημα. Σε περίπτωση αδυναμίας εκκίνησης του μηχανήματος, ασυνήθιστα έντονων κραδασμών, απαιτείται άμεσος έλεγχος,

• αναζητήστε τυχόν βλάβες,
• εκτελέστε τις απαιτούμενες επισκευές εξαρτημάτων που έχουν υποστεί ζημιά,
• ελέγξτε για χαλαρά εξαρτή- ματα και συσφίξτε τα.

• Φυλάτε τη συσκευή σε στεγνό χώρο και εκτός εμβέλειας παιδιών.

Προσοχή! Έτσι αποφεύγετε ζημιές στη συσκευή και τυ- χόν επακόλουθους τραυματι- σμούς:

Φροντίζετε τη συσκευή σας

- Απενεργοποιείτε και ανασηκώνετε τη συσκευή όταν τη μεταφέρετε σε σκάλες.

- Πριν από την ενεργοποίηση του μηχανήματος, ελέγχετε πάντα εάν έχουν ασφαλίσει σωστά όλες οι βίδες, τα παξιμάδια, τα μπουλόνια και άλλες στερεώσεις. Επίσης, ελέγχετε εάν έχουν τοποθετηθεί οι προστα-

τευτικές διατάξεις και τα προστατευτικά πλέγματα. Φθαρμένα αυτοκόλλητα ή που έχουν χαλάσει πρέπει να αντικαθίστανται. Μην χρησιμοποιείτε τη συσκευή εάν λείπουν και εάν έχουν υποστεί φθορά ή βλάβη οι προστατευτικές διατάξεις (π.χ. ανακλαστήρας), τα εξαρτήματα της διάταξης κοπής ή τα μπουλόνια. Ελέγχετε κυρίως το καλώδιο δικτύου και τον μοχλό εκκίνησης για τυχόν ζημιές. Για την αποφυγή σφάλματος ζυγοστάθμισης θα πρέπει τα φθαρμένα εργαλεία και μπουλόνια να αντικαθίστανται σταδιακά.

- Μην λειτουργείτε ποτέ τη συσκευή σε περίπτωση ελαττώματος ή έλλειψης προστατευτικών διατάξεων ή προστατευτικών καλυμμάτων, ή εάν έχει υποστεί ζημιά ή φθορά το καλώδιο.

- Χρησιμοποιείτε μόνο ανταλλακτικά και αξεσουάρ τα οποία αποστέλλονται και συστήνονται από τον κατασκευαστή. Η χρήση ξένων εξαρτημάτων οδηγεί σε άμεση απώλεια της απαίτησης εγγύησης.

- Φροντίζετε ώστε να έχουν συ- σφιχθεί όλα τα παξιμάδια, τα μπουλόνια και οι βίδες και η συ- σκευή να βρίσκεται σε ασφαλή κατάσταση εργασίας.

- Μην επιχειρείτε να επισκευάσε- τε οι ίδιοι τη συσκευή, εκτός εάν έχετε εκπαιδευτεί σχετικά. Όι εργασίες που δεν αναγράφονται στις παρούσες οδηγίες λειτουρ- γίας, επιτρέπεται να διεξάγονται αποκλειστικά από εξουσιοδοτη- μένα από εμάς κέντρα εξυπηρέ- τησης πελατών.

- Χειρίζεστε τη συσκευή σας με προσοχή. Διατηρείτε τα εργαλεία καθαρά για να μπορείτε να εργάζεστε καλύτερα και με περισσότερη ασφάλεια. Ακολουθείτε τις προδιαγραφές συντήρησης.

- Μην επιβαρύνετε τη συσκευή σας. Να εργάζεστε μόνο στον αναφερόμενο τομέα απόδοσης. Μη χρησιμοποιείτε χαμηλής απόδοσης μηχανήματα για δύσκολες εργασίες. Μη χρησιμοποιείτε τη συσκευή σας για σκοπούς για τους οποίους δεν προορίζεται.

- Ελέγχετε τακτικά τη διάταξη συλλογής για φθορά ή έλλειψη λειτουργικότητας.

- Για λόγους ασφαλείας, αντικαθιστάτε τα φθαρμένα εξαρτήματα ή τα εξαρτήματα που έχουν υποστεί βλάβη.

- Προσοχή, σε μηχανήματα με περισσότερα προσαρτήματα δοντιών, η κίνηση ενός προσαρτήματος δοντιών μπορεί να έχει ως αποτέλεσμα την περιστροφή των υπόλοιπων προσαρτημάτων δοντιών.

- Κατά τη ρύθμιση του μηχανήματος, φροντίζετε ώστε να μην μαγκώσουν τα δάχτυλά σας μεταξύ των κινητών προσαρτημάτων δοντιών και των σταθερών εξαρτημάτων του μηχανήματος.

- Αφήνετε το μοτέρ να κρυώσει πριν από την αποθήκευση του μηχανήματος για μεγάλο χρονικό διάστημα.

- Κατά τη διάρκεια επισκευών στα προσαρτήματα δοντιών, φροντίζετε ώστε μην είναι δυνατή η κίνηση των προσαρτη-

μάτων δοντιών ακόμη και με απενεργοποιημένη μετάδοση κίνησης.

• Για λόγους ασφαλείας, αντικαθιστάτε τα φθαρμένα εξαρτήματα ή τα εξαρτήματα που έχουν υποστεί βλάβη. Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά και αξεσουάρ.
- Σε περίπτωση διακοπής λει- τουργίας του μηχανήματος για επισκευή, επιθεώρηση ή φύλα- ξη ή για την αντικατάσταση ενός αξεσουάρ, πρέπει να απενερ- γοποιείτε τη μετάδοση κίνησης, να αποσυνδέετε το μηχάνημα από το δίκτυο και να διασφα- λίζετε ότι έχουν ακινητοποιηθεί πλήρως όλα τα κινούμενα εξαρ- τήματα. Αφήνετε το μηχάνημα να κρυώσει πριν από την επιθε- ώρηση, τη ρύθμιση κ.λπ. Μετα- χειρίζεστε το μηχάνημα με προ- σοχή και διατηρείτε το καθαρό.

Ηλεκτρική ασφάλεια:

Προσοχή! Έτσι αποφεύγετε ατυχήματα και τραυματι- σμούς από ηλεκτροπληξία:

• Πριν από κάθε έναρξη λειτουργίας, ελέγχετε οπτικά το καλώδιο δικτύου και προέκτασης για ενδείξεις ζημιάς ή παλαίωσης. Τα ελαττωματικά καλώδια σύνδεσης δικτύου αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
- Συνδέετε τη συσκευή σε πρίζες με διάταξη προστασίας ρεύματοςδιαρροής (Residual Current Device) με ονομαστικό ρεύμα κάτω των 30 mA.
- Αποφεύγετε τη χρήση του μη-

χανήματος υπό κακές καιρικές συνθήκες, ιδιαίτερα εάν παρατηρείται κίνδυνος κεραυνών.

• Διατηρείτε τα καλώδια προέκτασης μακριά από εργαλεία κοπής. Σε περίπτωση που το καλώδιο προέκτασης υποστεί ζημιά κατά τη διάρκεια της χρήσης, αποσυνδέστε το αμέσως από το δίκτυο. ΜΗΝ ΑΓΓΙΖΕΤΕ ΤΟ ΚΑΛΩΔΙΟ ΠΡΟΕΚΤΑΣΗΣ ΠΡΙΝ ΑΠΟΣΥΝΔΕΘΕΙ ΑΠΟ ΤΟ ΔΙΚΤΥΟ. Κίνδυνος λόγω ηλεκτροπληξίας. Μην χρησιμοποιείτε το μηχάνημα εάν έχει υποστεί ζημιά ή έχει φθαρεί το καλώδιο.
- Εάν προκληθεί ζημιά στο καλώδιο σύνδεσης δικτύου αυτής της συσκευής, πρέπει να αντικατασταθεί από ένα ειδικό καλώδιο σύνδεσης το οποίο διατίθεται από τον κατασκευαστή ή το τμήμα εξυπηρέτησης πελατών του.
- Διατηρείτε τα καλώδια προέκτασης μακριά από τα δόντια. Τα δόντια μπορούν να προκαλέσουν ζημιά στα καλώδια και να παρατηρηθεί επαφή με ηλεκτροφόρα εξαρτήματα.
- Μην συνδέετε ελαττωματικά καλώδια στο δίκτυο και μην αγγίζετε ελαττωματικά καλώδια πριν αποσυνδεθούν από το δίκτυο. Ένα ελαττωματικό καλώδιο μπορεί να έχει ως αποτέλεσμα την επαφή με ηλεκτροφόρα εξαρτήματα.
- Φροντίζετε ώστε η τάση δικτύου να αντιστοιχεί στα στοιχεία που αναγράφονται στην πινακίδα τύπου.

GR

• Αποφεύγετε την επαφή του σώματος με γειωμένα εξαρτήματα (π.χ. μεταλλικοί φράχτες, μεταλλικοί στύλοι). Παρατηρείται αυξημένος κίνδυνος ηλεκτροπληξίας όταν το σώμα σας είναι γειωμένο.

• Χρησίμοποιείτε μόνο εγκεκριμένα καλώδια προέκτασης τύπου Η05VV-F, το μήκος των οποίων δεν υπερβαίνει τα 75 m και τα οποία προορίζονται για χρήση σε εξωτερικό χώρο. Η διατομή σύρματος του καλωδίου επέκτασης πρέπει να ανέρχεται σε τουλάχιστον 1,0 mm². Ξετυλίγετε πάντα πλήρως το τύμπανο περιτύλιξης καλωδίου πριν από τη χρήση. Ελέγχετε το καλώδιο προέκτασης για ζημιές.

• Για την τοποθέτηση του καλωδί- ου προέκτασης, χρησιμοποιείτε την προβλεπόμενη ανακούφιση καταπόνησης καλωδίου.

• Μην χρησιμοποιείτε το καλώδιο σύνδεσης για να τραβήξετε το βύσμα από την πρίζα. Προστατεύετε το καλώδιο δικτύου από υψηλές θερμοκρασίες, λάδια και αιχμηρές άκρες.
  • Διατηρείτε το καλώδιο προέκτασης μακριά από κινούμενα επικίνδυνα εξαρτήματα, ώστε να αποφευχθούν τυχόν ζημιές στα καλώδια που θα μπορούσαν να οδηγήσουν σε επαφή με ηλεκτροφόρα εξαρτήματα.

Υπολειπόμενου κινδύνου

Ακόμη και σε περίπτωση σωστής και κανονικής χρήσης αυτού του ηλεκτρικού εργαλείου, υφίστανται πάντα υπόλειπόμενοι κίνδυνοι. Οι ακόλουθοι κίνδυνοι μπορούν να παρουσιαστούν ανάλογα με το είδος κατασκευής και το μο ντέλο αυτού του ηλεκτρικού εργαλείου:

α) Τέμνοντα τραύματα
β) Βλάβες της ακοής, εάν δεν χρησιμοποιθεί κατάλληλη ηχοπροστασίας.
γ) Βλάβες της υγείας που προκαλούνται από δονήσεις χεριού-βραχίονα, εάν η συσκευή χρησιμοποιηθεί για μεγαλύτερο χρονικό διάστημα ή δεν τηρείται και δεν συντηρείται σωστά.

⚠️ Προσοχή! Αυτό το ηλεκτρικό εργαλείο δημιουργεί κατά τη λειτουργία ένα ηλεκτρομαγνητικό πεδίο. Αυτό το πεδίο δεν αποκλείεται υπό ορισμένες συνθήκες να εηρεάσει τη λειτουργία, ενεργητικά ή παθητικά ιατρικά εμφυτεύματα. Προς αποφυγή του κινδύνου σοβαρών ή και θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλευθούν τον γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν χειριστούν τη μηχανή.

Οδηγίες συναρμολόγησης

Πριν από οποιαδήποτε εργασία στη συσκευή, αποσυνδέετε το φις από την πρίζα.

Κατά τη συναρμολόγηση, φροντίζετε ώστε να μην μαγκώσει το καλώδιο συσκευής και να έχει επαρκές μήκος κινήσεων.

B Τοποθέτηση ράβδου λαβής

1. Τραβήξτε τους συνδέσμους (6a) πάνω από τα άκρα σωλήνων της κάτω μπάρας (6). Λυγίστε ελαφρώς την κάτω μπάρα (6) και εισαγάγετέ την με τους συνδέσμους (6a) δεξιά και αριστερά στο περίβλημα συσκευής (8). Βιδώστε την με τα παξιμάδια τύπου πεταλούδας και τις ροδέλες (7).
2. Βιδώστε τις δύο μεσαίες ράβδους (5) με τα παξιμάδια τύπου πεταλούδας, τις βίδες και τις ροδέλες (4) στην κάτω μπάρα (6).
3. Κρεμάστε την ανακούφιση καταπόνησης καλωδίου (14) στην επάνω ράβδο λαβής (3).
4. Βιδώστε την επάνω ράβδο λαβής (3) με τα παξιμάδια τύπου πεταλούδας, τις βίδες και τις ροδέλες (4) στις δύο μεσαίες ράβδους (5).
5. Στερεώστε το καλώδιο συσκευής (15) με τους σφιγκτήρες καλωδίου συσκευής (11) στη ράβδο.

C Τοποθέτηση/άδειασμα σάκου συλλογής

⚠️ Προσοχή: Μην λειτουργείτε τη συσκευή χωρίς καπάκι ανακλαστήρα. Κίνδυνος τραυματισμού!

Ο σάκος συλλογής προτείνεται για τη λειτουργία με τον κύλινδρο εξαερωτήρα (Α 16)!

1. Τραβήξτε τον σάκο συλλογής (12) πάνω από το πλαίσιο.
2. Περάστε τις πλαστικές γλωττίδες του σάκου συλλογής (12) πάνω από το πλαίσιο σάκου συλλογής και ασφαλίστε τις πλαστικές γλωττίδες με τα κλιπ.

Τοποθέτηση σάκου συλλογής στη συσκευή:

1. Ανασηκώστε το καπάκι ανακλαστήρα (13).
2. Κρεμάστε τους πείρους πλαισίου σάκου συλλογής στην υποδοχή του περιβλήματος συσκευής.
3. Αφήστε το καπάκι ανακλαστήρα (13). Ο σάκος συλλογής (12) συγκρατείται στη θέση του.

Από το διάφανο παράθυρο στάθμης πλήρωσης στο καπάκι ανακλαστήρα (13) μπορείτε να ελέγχετε τη στάθμη πλήρωσης του σάκου συλλογής (12).

Αφαίρεση/άδειασμα σάκου συλλογής:

1. Ανασηκώστε το καπάκι ανακλαστήρα (13) και αφαιρέστε τον σάκο συλλογής (12).

Χειρισμός

i Προσέχετε την οδηγία περί θορύβου και τις τοπικές διατάξεις.

Ρύθμιση θέσεων εργασίας

Η συσκευή διαθέτει 5 βασικές θέσεις ρύθμισης:

+10 mm: Θέση μεταφοράς

Σε αυτήν τη θέση διασφαλίζεται η μέγιστη απόσταση ασφαλείας του εργαλείου από το έδαφος.

- 3 mm: Θέση εργασίας

Επιλέγετε αυτήν τη ρύθμιση κατά την εργασία με μια καινούργια συσκευή.

- 3 έως -12 mm: Θέσεις εκ των υστέρων ρύθμισης

Σε περίπτωση αυξανόμενης φθοράς των

GR

λεπίδων ή των δοντιών, μπορείτε να μειώσετε τη θέση εργασίας. Μπορείτε να αναγνωρίσετε την φθορά από το αυξανόμενο какό αποτέλεσμα εργασίας. Το ύψος ρύθμισης ανά βαθμίδα ανέρχεται σε περ. 3 mm.

1. Για τη ρύθμιση της θέσης εργασίας, η συσκευή πρέπει να είναι απενεργοποι- ημένη.
2. Μετακινήστε τον μοχλό ρύθμισης ύψους (A 10) και ασφαλίστε τον στην επιθυμητή θέση.

Η επιλογή μιας θέσης εκ των υστέρων ρύθμισης χωρίς αντίστοιχη φθορά μπορεί να έχει ως αποτέλεσμα την υπερφόρτωση του μοτέρ και ζημιές στον κύλινδρο.

D

Ενεργοποίηση και απενεργοποίηση

Πριν από την ενεργοποίηση, διασφαλίζετε ότι η συσκευή δεν έρχεται σε επαφή με αντικείμενα. Διατηρείτε τα πόδια και τα χέρια μακριά από τον κύλινδρο και το άνοιγμα εξαγωγής. Παρατηρείται κίνδυνος τραυματισμού!

1. Τοποθετήστε τη συσκευή σε μια επίπεδη επιφάνεια με γκαζόν.
2. Συνδέστε το καλώδιο προέκτασης στην πρίζα της συσκευής (18).
3. Για την ανακούφιση καταπόνησης, δημιουργήστε μια θηλιά στο τέλος του καλωδίου προέκτασης και κρεμάστε την στην ανακούφιση καταπόνησης καλωδίου (14).
4. Συνδέστε τη συσκευή στην τάση δικτύ- ου.
5. Για την ενεργοποίηση, πατήστε την ηλεκτρονική φραγή ενεργοποίησης (1)

στη χειρολαβή και, στη συνέχεια, τρα- βήξτε το καλώδιο εκκίνησης (2) προς τη χειρολαβή. Αφήστε την ηλεκτρονική φραγή ενεργοποίησης (1).

1. Για την απενεργοποίηση, αφήστε τον μοχλό εκκίνησης (2).

i

Προστασία υπερφόρτωσης: Σε περίπτωση υπερφόρτωσης της συσκευής, απενεργοποιείται αυτόματα το μοτέρ. Αφήστε τον μοχλό εκκίνησης και εκκινήστε τη συσκευή ξανά μετά από περίπου 1 λεπτό.

!

Προσοχή! Μετά την απενεργο- ποίηση, ο κύλινδρος συνεχίζει να κινείται. Μην γέρνετε ή μετα- φέρετε τη συσκευή ενώ λειτουρ- γεί το μοτέρ και μην αγγίζετε τον κύλινδρο ενώ βρίσκεται σε κίνηση.

Υπάρχει κίνδυνος τραυματι- σμού!

Εργασία με τη συσκευή

Για να διατηρείτε το γκαζόν σε καλή κα- τάσταση, προτείνεται να το αερίζετε κάθε 4 - 6 εβδομάδες.

Η αραίωση είναι πιο παρεμβατική διαδικασία από τον αερισμό και προτείνεται να εκτελείται μία φορά το έτος. Η καλύτερη στιγμή είναι την άνοιξη μετά το πρώτο κούρεμα.

!

Σε πλαγιές, εργάζεστε πάντα κατά μήκος της πλαγιάς. Να είστε ιδιαίτερα προσεκτικοί κατά την οπισθοπορεία και το τράβηγμα της συσκευής προς το μέρος σας. Παρατηρείται κίνδυνος παραπατήματος!

Μετά από την εργασία και για τη μεταφορά της συσκευής, αποσυν- δέετε το βύσμα και περιμένετε μέ- χρι να ακινητοποιηθεί ο κύλινδρος.

Όσο πιο κοντό το γκαζόν, τόσο πιο εύκολη είναι η επεξεργασία του. Η συσκευή επιβαρύνεται σε μικρότερο βαθμό και αυξάνεται η διάρκεια ζωής του κυλίνδρου.

• Μπορείτε να λειτουργείτε τη συσκευή με ή χωρίς σάκο συλλογής. Για τον αερισμό προτείνεται η εργασία με τον σάκο συλλογής. Για την αραίωση προ-
  τενεταμή εργασιά χωρις δακο συλη γής.
• Κουρέψτε το γκαζόν στο επιθυμητό ύψος.
• Δεν επιτρέπεται η χρήση του αραιωτή σε γρασίδι μεγάλου μήκους. Διαφορετικά, το γρασίδι τυλίγεται γύρω από τον κύλινδρο αραιωτή και προκαλεί ζημιές στη συσκευή.
• Επιλέγετε την κατάλληλη θέση εργασίας ή εκ των υστέρων ρύθμισης (σε περίπτωση ενδείξεων φθοράς του κυλίνδρου) κατά τέτοιον τρόπο, ώστε να μην υπερφορτώνεται η συσκευή.
• Ξεκινάτε την εργασία κοντά στην πρίζα και απομακρύνεστε σταδιακά από την πρίζα.
• Έχετε το καλώδιο προέκτασης πάντα πίσω σας και φέρνετέ το στην πλευρά που έχει επεξεργαστεί μετά από στροφές.
  • Προχωράτε τη συσκευή με ταχύτητα βηματισμού όσο το δυνατόν σε ευθείες λωρίδες. Για αερισμό ή αραίωση χωρίς κενά, οι λωρίδες πρέπει να επικαλύπτονται πάντα κατά μερικά εκατοστά. Η παραμονή σε ένα σημείο για υπερβολικά μεγάλο χρονικό διάστημα με τη συσκευή να βρίσκεται σε λειτουργία

μπορεί να προκαλέσει ζημιά στον χλοο- τάπητα.

• Για την αποφυγή παρεμπόδισης από το καλώδιο προέκτασης, περιστρέφετε τη συσκευή πάντα κατά τέτοιον τρόπο, ώστε η ανακούφιση καταπόνησης καλωδίου δικτύου στη ράβδο να είναι πάντα στραμμένη προς την πλευρά προς επεξεργασία.
• Καθαρίζετε τη συσκευή μετά από κάθε χρήση (βλέπε «Καθαρισμός/Συντήρηση»).
• Μετά από εργασίες σε χλοοτάπητες με έντονα βρύα, συνιστάται η επανασπορά τους. Ο χλοοτάπητας θα ανανεωθεί ταχύτερα.

Μεταφορά

• Για τη μεταφορά της συσκευής, χρησιμοποιείτε τη θέση μεταφοράς +10 mm (βλέπε «Ρύθμιση θέσης εργασίας»).
- Ανασηκώνετε τη συσκευή για τη μεταφορά σε σκάλες και ευαίσθητες επιφάνειες (π.χ. πλακίδια). Χρησιμοποιείτε τη λαβή μεταφοράς (A 9).

Καθαρισμός/Συντήρηση

Αναθέτετε την εκτέλεση των εργασιών που δεν περιγράφονται στις παρούσες οδηγίες λειτουργίας σε ένα εξουσιοδοτημένο από εμάς κέντρο εξυπηρέτησης πελατών. Χρησιμοποιείτε αποκλειστικά γνήσια εξαρτήματα.

Κατά τον χειρισμό του κυλίνδρου, φοράτε προστατευτικά γάντια.

Απενεργοποιείτε τη συσκευή πριν από κάθε εργασία συντήρησης και καθαρισμού, αποσυνδέετε το βύσμα και περιμένετε μέχρι να ακι-

GR

νητοποιηθεί ο κύλινδρος. Προειδοποίηση! Κίνδυνος τραυμα- τισμού από κινούμενα επικίνδυνα εξαρτήματα!

Γενικές εργασίες καθαρισμού και συντήρησης

Μην ψεκάζετε τη συσκευή με νερό και μην την καθαρίζετε σε τρεχούμενο νερό. Παρατηρείται κίνδυνος ηλεκτροπληξίας και η συσκευή μπορεί να υποστεί βλάβη.

- Μετά από την εργασία, απομακρύνετε παγιδευμένα υπολείμματα φυτών από τους τροχούς, τα ανοίγματα αερισμού, το άνοιγμα εξαγωγής και τον κύλινδρο. Μην χρησιμοποιείτε σκληρά ή αιχμηρά αντικείμενα, καθώς μπορούν να προκαλέσουν ζημιά στη συσκευή. - Αδειάζετε πλήρως τον σάκο συλλογής. - Διατηρείτε πάντα τη συσκευή καθαρή. Μην χρησιμοποιείτε καθαριστικά ή διαλύτες.

Δε φέρουμε ευθύνη για ζημιές που προκλήθηκαν από τις συσκευές μας, εφόσον αυτές προκλήθηκαν λόγω ακατάλληλης επισκευής ή εφαρμογής μη αυθεντικών ανταλλακτικών ή ενδεχομένως λόγω ακατάλληλης χρήσης.

Αντικατάσταση του κυλίνδρου

Απενεργοποιήστε τη συσκευή, αποσυνδέστε το βύσμα και περιμένετε μέχρι να ακινητοποιηθεί ο κύλινδρος.

Κατά τον χειρισμό του κυλίνδρου, φοράτε προστατευτικά γάντια.

1. Γυρίστε τη συσκευή.
2. Λύστε την πεταλούδα (19) και τραβήξτε το στήριγμα (23) προς τα επάνω.
3. Ανασηκώστε τον κύλινδρο (Α 16/17) λοξά και τραβήξτε τον άξονα από την εξάγωνη υποδοχή (20).
4. Τοποθετήστε τον καινούργιο κύλινδρο (Α 16/17) με την αντίθετη σειρά.

Αποθήκευση

• Φυλάσσετε τη συσκευή σε στεγνή κα- τάσταση και εκτός εμβέλειας παιδιών.
- Αφήστε τον κινητήρα να κρυώσει πριν τοποθετήσετε τη συσκευή σε κλειστούς χώρους.
- Μην σκεπάζετε τη συσκευή με σάκους νάιλον, καθώς μπορεί να συσσωρευτεί υγρασία.

Χωρίς στήριγμα τοίχου:

Για αποθήκευση με εξοικονόμηση χώρου μπορείτε να αναδιπλώσετε τη ράβδο αφού χαλαρώσετε τα παξιμάδια τύπου πεταλούδας. Το καλώδιο συσκευής δεν επιτρέπεται να μαγκώσει.

Με στήριγμα τοίχου:

Μπορείτε να κρεμάσετε την αναδιπλωμένη συσκευή με το στήριγμα τοίχου.

Βιδώστε το στήριγμα τοίχου (21) με τις παραδιδόμενες βίδες (22) και, εφόσον απαιτείται, με ούπες (δεν περιλαμβάνονται στον παραδοτέο εξοπλισμό) στον τοίχο. Κρεμάστε τη συσκευή από την κάτω μπάρα (6). Ελέγχετε τη σταθερότητα του στη- ρίγματος τοίχου (21) ανά τακτά χρο- νικά διαστήματα.

Απόρριψη/Προστασία του περιβάλλοντος

Οδηγείτε τη συσκευή, τα αξεσουάρ και τη συσκευασία σε μια φιλική προς το περιβάλλον ανακύκλωση.

Οι ηλεκτρικές συσκευές δεν ανήκουν στα οικιακά απορρίμματα.

Οδηγία 2012/19/ΕΕ σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού: Οι καταναλωτές είναι νομικά υπεύθυνοι να οδηγούν τις ηλεκτρικές και ηλεκτρονικές συσκευές, στο τέλος της διάρκειας ζωής τους, σε μια φιλική

προς το περιβάλλον ανακύκλωση. Με τον τρόπο αυτό εξασφαλίζεται μια φιλική προς το περιβάλλον και τους πόρους επαναχρησιμοποίηση.

Ανάλογα με την εφαρμογή στο εθνικό δίκαιο, έχετε τις εξής δυνατότητες:

• επιστροφή σε ένα σημείο πώλησης,
• παράδοση σε ένα επίσημο σημείο συλλογής,
- επιστροφή στον κατασκευαστή/ υπεύθυνο διάθεσης στην αγορά.

Δεν ισχύει για παρελκόμενα και βοηθητικές διατάξεις χωρίς ηλεκτρικά εξαρτήματα που περιλαμβάνονται στις παλιές συσκευές.

Ανταλλακτικά/Αξεσουάρ

Ανταλλακτικά και αξεσουάρ μπορείτε να βρείτε στη σελίδα www.grizzlytools.shop

Εάν παρουσιάζονται προβλήματα κατά τη διαδικασία παραγγελίας, χρησιμοποιήστε το έντυπο επικοινωνίας. Εάν έχετε περισσότερες ερωτήσεις μπορείτε να απευθυνθείτε στο «Service-Center» (δείτε στη σελίδα 290).

Θέση Θέση Ονομασία Αριθ. παραγγελίας Οδηγίες λειτουργίας Διευρυμένη εικονα

4	21-24 Παξιμάδια τύπου πεταλούδας, βίδες,ροδέλες (από 4 τεμάχια)	91110184
5	26 Μεσαίες ράβδοι (2 τεμάχια)	91110186
6	28 Κάτω μπάρα	91110188
12	90,91	Σάκος συλλογής	91110196
16	67-76 Κύλινδρος εξαερωτήρα με δόντια		91110193
17	67-70, 74-80	Κύλινδρος αραιωτή με λεπίδες	91110194
19/23	81-84 Πεταλούδα + στήριγμα	91110195
21	92,93	Στήριγμα τοίχου	91110197

Αναζήτηση σφαλμάτων

Πρόβλημα Πιθανή αιτία Αντιμετώπιση σφάλματος
Αφύσικοι θόρυβοι, κουδουνίσματα ή δονήσεις	Ξένο σώμα στον κύλινδρο (16/17)	Απομακρύνετε τα ξένα σώματα
	Τα δόντια του κυλίνδρου εξαερωτήρα (16) ή η λεπίδα του κυλίνδρου αραιωτή (17) έχουν υποστεί ζημιά	Αντικαταστήστε τον κύλινδρο
	Ο κύλινδρος (16/17) δεν έχει τοποθετηθεί σωστά	Τοποθετήστε σωστά τον κύλινδρο (βλέπε «Αντικατάσταση του κυλίνδρου»)
	Ο οδοντωτός ιμάντας ολισθαίνει	Απενεργοποιήσετε τη συσκευή και αποσυνδέστε το βύσμα, απομακρύνετε τα υπολείμματα χώματος και γρασιδιού
Η συσκευή δεν εκκινείται	Δεν υπάρχει τάση δικτύου	Ελέγξτε την πρίζα, το καλώδιο δικτύου, τον αγωγό, το βύσμα δικτύου, εάν απαιτείται αναθέστε επισκευή σε ηλεκτρολόγο
	Ο μοχλός εκκίνησης (2) είναι ελαττωματικός	Επισκευή από το τμήμα εξυπηρέτησης πελατώνΟι ψήκτρες
	Κινητήρας ελαττωματικός
Το μοτέρ σβήνει	Μπλοκάρισμα από ξένα σώματα	Απομακρύνετε τα ξένα σώματα
	Το μήκος του γρασιδιού είναι υπερβολικά μεγάλο	Κουρέψτε το, βλέπε «Χειρισμός»
	Φραγμένο άνοιγμα εξαγωγής Καθαρίστε το άνοιγμα εξαγωγής	Αφήστε τη συσκευή να κρυώσει για περίπου 1 λεπτό
	Ενεργοποιείται η προστασία υπερφόρτωσης
Το αποτέλεσμα εργασίας δεν είναι ικανοποιητικό	Φθαρμένα δόντια του κυλίνδρου εξαερωτήρα (16)	Αντικαταστήστε τον κύλινδρο (16/17)
	Στομωμένες ή ελαττωματικές λεπίδες του κυλίνδρου εξαερωτήρα (17)
	Ελαττωματικός οδοντωτός ιμάντας	Επισκευή από το τμήμα εξυπηρέ- τησης πελατών
	Έχει επιλεγεί η θέση μεταφοράς ή εσφαλμένη θέση εργασίας	Βλέπε «Ρύθμιση θέσεων εργασί- ας»
	Το μήκος του γρασιδιού είναι υπερβολικά μεγάλο	Κουρέψτε το, βλέπε «Χειρισμός»

είναι φθαρ

Εγγύηση

Αξιότιμη πελάτισσα, αξιότιμε πελάτη, για τη συσκευή αυτή σας προσφέρουμε εγγύηση 3 ετών από την ημερομηνία της αγοράς. Σε περίπτωση ελαττωμάτων αυτού του προϊόντος, έχετε απέναντι του πωλητή τα νόμιμα δικαιώματα. Αυτά τα νόμιμα δικαιώματα δεν περιορίζονται από την επακόλουθη εγγύησή μας.

Όροι εγγύησης

Η προθεσμία της εγγύησης αρχίζει από την ημερομηνία της αγοράς. Παρακαλούμε να φυλάξετε καλά την απόδειξη αγοράς. Θα σας χρειαστεί εάν θελήσετε να αποδείξετε την ημερομηνία και την αγορά της συσκευής. Εάν παρουσιαστεί ελάττωμα υλικού ή κατασκευής στο προϊόν αυτό εντός τριών ετών από την ημερομηνία αγοράς, θα σας επισκευάσουμε ή θα σας αντικαταστήσουμε δωρεάν το προϊόν αυτό, με δική μας επιλογή. Αυτή η παροχή εγγύησης προϋποθέτει πως εντός της τριετούς προθεσμίας θα μας προσκομιστεί η ελαττωματική συσκευή και η απόδειξη αγοράς και μία γραπτή περιγραφή του ελαττώματος και της ημερομηνίας που πρωτοπαρουσιάστηκε. Εάν το ελάττωμα καλύπτεται από την εγγύησή μας, θα σας επιστραφεί ή το επισκευασμένο ή ένα νέο προϊόν. Με την επισκευή ή αντικατάσταση του προϊόντος δεν αρχίζει νέα περίοδος εγγύησης.

Διάρκεια εγγύησης και νόμιμες αξιώσεις για ελαττώματα

Η διάρκεια της εγγύησης δεν επεκτείνεται από την παροχή εγγύησης. Αυτό ισχύει και για αντικαταστημένα και επισκευασμένα εξαρτήματα. Ενδεχόμενα ελαττώματα που διαπιστώνονται κατά την αγορά, πρέπει να δηλωθούν αμέσως μετά το ξεπακετάρισμα. Για όλες τις επισκευές που καθίστανται απαραίτητες μετά τη λήξη της εγγύησης επιβαρύνεστε με τις σχετικές δαπάνες.

Έκταση της εγγύησης

Η συσκευή κατασκευάστηκε βάσει αυστηρών κριτηρίων ποιότητας και ελέγχθηκε ευσυνείδητα πριν την παράδοσή της. Η εγγύηση ισχύει για ελαττώματα στο υλικό ή στην κατασκευή. Αυτή η εγγύηση δεν συμπεριλαμβάνει τμήματα του προϊόντος που υφίστανται κοινή φθορά και θεωρούνται ως αναλώσιμα (π.χ. κύλινδρος εξαερωτήρα, κύλινδρος αραιωτή) ή εύθραυστα τμήματα του προϊόντος (π.χ. διακόπτες).

Αυτή η εγγύηση εκπίπτει σε περίπτωση που η συσκευή υπέστη βλάβη, δεν χρησιμοποιήθηκε ή δεν συντηρήθηκε σωστά. Για σωστή χρήση του προϊόντος πρέπει να ακολουθούνται όλες οι υποδείξεις που αναφέρονται στις οδηγίες χρήσης. Να αποφεύγονται οπωσδήποτε οι χρήσεις και πράξεις που δεν συνιστώνται στις Οδηγίες χρήσης ή για τις οποίες ισχύουν ειδικές προειδοποιήσεις. Το προϊόν προορίζεται μόνο για ιδιωτική και όχι για επαγγελματική χρήση. Σε περίπτωση καταχρηστικού και λάθος χειρισμού, άσκησης βίας και επεμβάσεων που δεν εκτελούνται από συμβεβλημένο συνεργείο μας, εκπίπτει η εγγύηση.

Διακανονισμός σε περίπτωση εγγύησης

Προς εξασφάλιση ταχείας επεξεργασίας παρακαλούμε να ακολουθήστε τις επόμενες υποδείξεις:

- Για όλα τα αιτήματα να έχετε πρόχειρα την απόδειξη αγοράς και τον αριθμό προϊόντος (IAN 373769_2204) ως αποδεικτικό στοιχεί για την αγορά.

GR

• Τον αριθμό προϊόντος θα τον βρείτε στην ετικέτα στοιχείων της συσκευής.
- Εάν παρουσιαστούν σφάλματα λειτουργίας ή άλλα ελαττώματα, επικοινωνήστε πρώτα με το πιο κάτω αναφερόμενο τμήμα εξυπηρέτησης πελατών τηλεφωνικά ή με e-mail. Εκεί θα σας δοθούν περισσότερες πληροφορίες για τον διακανονισμό.
- Ένα ως ελαττωματικό καταχωρημένο προϊόν μπορείτε, μετά από συνεννόηση με το τμήμα μας εξυπηρέτησης πελατών, να το στείλετε, με δική μας επιβάρυνση με τα ταχυδρομικά, επισυνάπτοντας την απόδειξη αγοράς και στοιχεία για το ελάττωμα και την ημερομηνία που παρουσιάστηκε, στη διεύθυνση του σέρβις μας που σας κοινοποιήθηκε. Προς αποφυγή προβλημάτων παραλαβής και πρόσθετων δαπανών, παρακαλούμε να χρησιμοποιήσετε μόνο τη διεύθυνση που σας κοινοποιήθηκε. Σιγουρευτείτε πως η αποστολή δεν έγινε χωρίς πληρωμή των ταχυδρομικών τελών, σαν ογκώδες αντικείμενο, σαν εξπρές, ή με άλλο ειδικό τρόπο. Στείλτε τη συσκευή μαζί με όλα τα αξεσουάρ που σας παραδόθηκαν κατά την αγορά και φροντίστε για ασφαλή συσκευασία. Σέρβις επισκευής

Επισκευές που δεν καλύπτονται από την εγγύηση μπορούν να εκτελεστούν από το υποκατάστημά μας για σέρβις έναντι πληρωμής. Το υποκατάστημα σέρβις θα σας υποβάλει προϋπολογισμό εξόδων. Μπορούμε να αναλάβουμε την επεξεργασία συσκευών που μας απεστάλησαν καλά συσκευασμένες και με πληρωμένα ταχυδρομικά τέλη.

Προσοχή: Παρακαλούμε να στείλετε τη συσκευή σας στο υποκατάστημά μας για σέρβις, καλά καθαρισμένη και με την

σχετική υπόδειξη για το ελάττωμα.

Οι συσκευές που στέλνονται χωρίς να έχουν πληρωθεί τα ταχυδρομικά τέλη - με εξπρές, σαν ογκώδη αντικείμενα, ή με άλλο ειδικό τρόπο - δεν θα γίνονται δεκτές.

Την απόρριψη των ελαττωματικών σας συσκευών που μας στέλνετε την αναλαμβάνουμε δωρεάν.

Service-Center

GR

Σέρβις Ελλάδα

Παρακαλούμε να λάβετε υπόψη σας πως η ακόλουθη διεύθυνση δεν είναι η διεύθυνση για σέρβις. Επικοινωνήστε πρώτα με το πιο πάνω αναφερόμενο κέντρο εξυπηρέτησης πελατών.

GR Metáφραση της πρωτότυπης Δήλωσης συμμόρφωσης CE
Με την παρούσα βεβαιώνουμε ότι ηΗλεκτρικός εξαερωτήρας / αναμοχλευτής γκαζόνμοντέλο PLV 1500 C2Αριθμός σειράς 000001 - 072000ανταποκρίνεται στις ακόλουθες σχετικές της ΕΕ στην εκάστοτε ισχύουσα έκδοση:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2011/65/EU* & (EU)2015/863
Για να εξασφαλιστει η συμβα-τικότητα, εφαρμόοτηκαν οι παρακάτω εναρμονισμένες προδιαγραφές καθώς και εθνικές προδιαγραφές και κανονισμοί:
EN 60335-1:2012/A15:2021 • EN 50636-2-92:2014EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021EN 55014-2:1997/A2:2008 • EN IEC 55014-2:2021EN 61000-3-2:2014 • EN IEC 61000-3-2:2019/A1:2021EN 61000-3-3:2013 • EN 61000-3-3:2013/A2:2021 • EN IEC 63000:2018
Συμπληρωματικα βεβαιώνεται σύμφωνα με την οδηγία για την εκπομπή θορύβων 2000/14/ΕΓ:Επιτρεπόμενη στάθμη θορύβουεγγυημένη: 98 dBμετρημένη: 94,5 dBΗ διαδικασία που εφαρμό-στηκε για την εκτίμηση της συμβατικότητας ανταποκ-ρίνεται στο σχετικό σημείο του Παραρτήματος V /2000/14/ΕΓ
Η αποκλειστική ευθύνη για την έκδοση της παρούσας δήλωσης συμμόρφωσης ανήκει στον κατασκευαστή:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany30.11.2022	Christian Frankυπεύθυνος τεκμηρίωσης

* Το ανωτέρω περιγραφόμενο αντικείμενο της δήλωσης πληροί τις προδιαγραφές της Οδηγίας 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 8ης Ιουνίου 2011 για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό.

Explosionszeichnung • Exploded Drawing Vue éclatée • Explosietekening • Nákresy explózií Rysunek samorozwijający • Výkres sestavení Plano de explosión • Eksplosionstegning Vista esplosa • Robbantott ábra • Eksplozijska risba Eksplozivni crtež • Schemă de explozie Технически чертеж • Епі mérouș σχεδιαγράμματα

PLV 1500 C2 34 33 36 89 87 88 87 86 85 84 83 82 81 80 79 78 77 76 75 74 73 72 71 70 69 68 67 66 65 64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3

FR ©

GRIZZLY TOOLS GMBH & CO. KG

'Εκδοση των πληροφοριών: 10/2022

Ident.-No.: 76007608102022-8

FSC www.fsc.org MIX Papier aus ver- antwortungsvollen Quellen FSC® C142550
