BEDIENUNGSANLEITUNG PLV 1500 C2 PARKSIDE

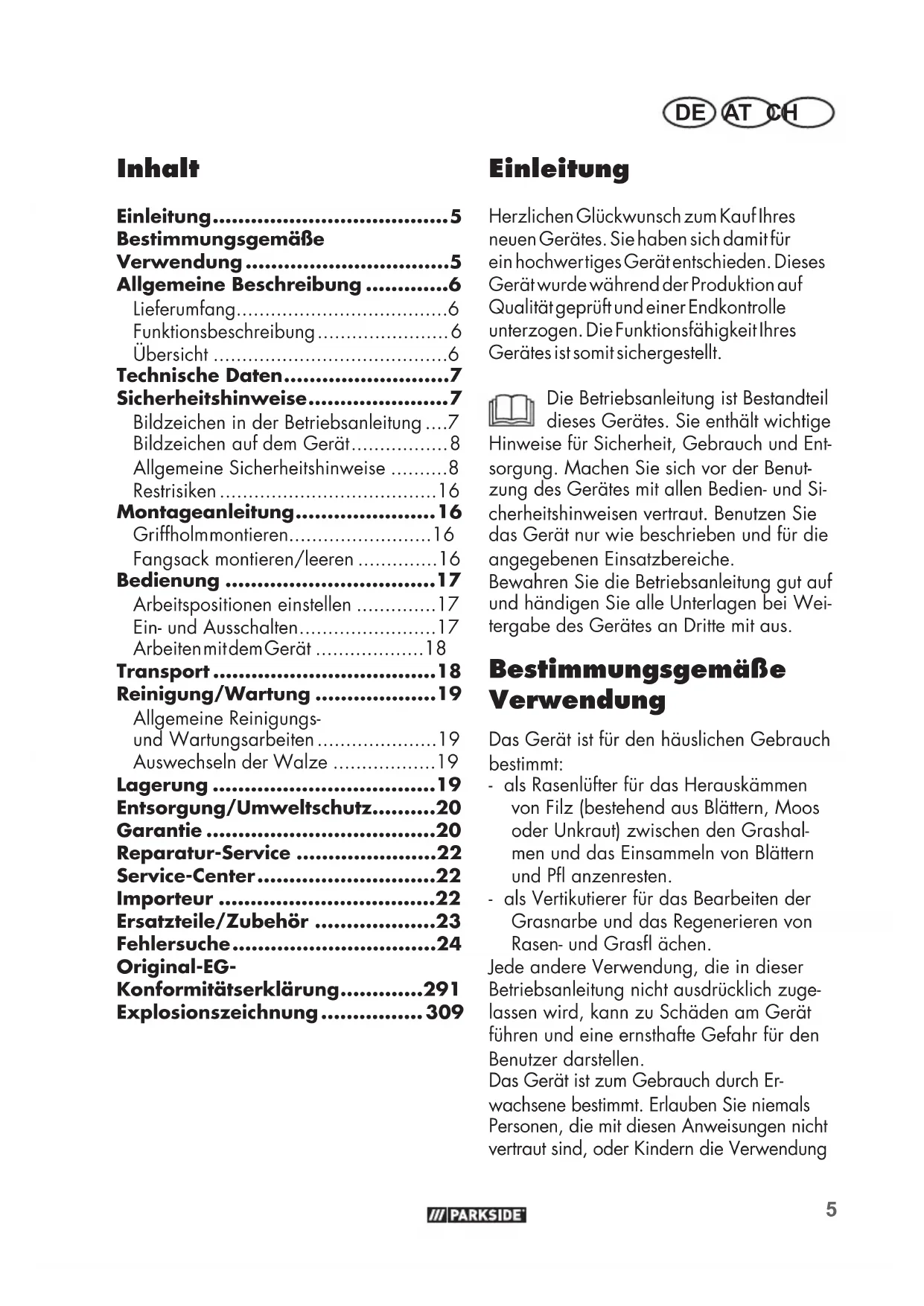

6DE / AT / CH Originalbetriebsanleitung Seite

• DE AT CH Inhalt Einleitung p. 5
• Bestimmungsgemäße Verwendung p. 5
• Allgemeine Beschreibung p. 6
• Lieferumfang p. 6
• Funktionsbeschreibung p. 6
• Übersicht p. 6
• Technische Daten p. 7
• Sicherheitshinweise p. 7
• Bildzeichen in der Betriebsanleitung p. 7
• Bildzeichen auf demGerät p. 8
• Allgemeine Sicherheitshinweise p. 8
• Restrisiken p. 16
• Montageanleitung p. 16
• Griffholm montieren p. 16
• Fangsack montieren/leeren p. 16
• Bedienung p. 17
• Arbeitspositionen einstellen p. 17
• Ein- und Ausschalten p. 17
• Arbeiten mit dem Gerät p. 18
• Transport p. 18
• Reinigung/Wartung p. 19
• Allgemeine Reinigungs- undWartungsarbeiten p. 19
• Auswechseln der Walze p. 19
• Lagerung p. 19
• Entsorgung/Umweltschutz p. 20
• Garantie p. 20
• Reparatur-Service p. 22
• Service-Center p. 22
• Importeur p. 22
• Ersatzteile/Zubehör p. 23
• Fehlersuche p. 24
• Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwer tiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Ent- sorgung. Machen Sie sich vor der Benut- zung des Gerätes mit allen Bedien- und Si- cherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Wei- tergabe des Gerätes an Dritte mit aus. Bestimmungsgemäße Verwendung Das Gerät ist für den häuslichen Gebrauch bestimmt: - als Rasenlüfter für das Herauskämmen von Filz (bestehend aus Blättern, Moos oder Unkraut) zwischen den Grashal- men und das Einsammeln von Blättern und Pfl anzenresten. - als Vertikutierer für das Bearbeiten der Grasnarbe und das Regenerieren von Rasen- und Grasfl ächen. Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zuge- lassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Das Gerät ist zum Gebrauch durch Er- wachsene bestimmt. Erlauben Sie niemals Personen, die mit diesen Anweisungen nicht vertraut sind, oder Kindern die Verwendung Original-EG- Konformitätserklärung p. 291
• Explosionszeichnung DE AT CH der Maschine. Örtlich geltende Vorschriften können das Alter des Benutzers beschränken. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Ein- satz erlischt die Garantie. Allgemeine Beschreibung Die Abbildung der wichtigsten Funktionsteile nden Sie auf der vorderen und hinteren Ausklappseite. Lieferumfang Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfol- genden Teile vollständig sind: p. 3096

• Gerätegehäuse mit VertikutierwalzeundPrallschutz

• Fangsack mit Gestänge

• 6 Flügelmuttern 4 Schrauben 6 Beilegescheiben 2 Verbindungskappen

• Betriebsanleitung Funktionsbeschreibung Der Elektro-Vertikutierer/Rasenlüfter besitzt zwei leicht austauschbare Arbeitswalzen: eine Lüfterwalze aus Hart-Kunststoff mit vertikal rotierenden Federzinken und eine Vertikutier- walze mit senkrecht angebrachten Messern. Das Gerät ist mit einem hochwertigen Kunststoffgehäuse mit Fangsack und einem Griffholm mit Klappfunktion ausgestattet. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen. Übersicht

1 Elektronische Einschaltsperre 2 Starthebel 3 Oberer Griffholm 4 Flügelmutter, Schraube undBeilegescheibe für die Holmbefestigung 5 Mittelholme 6 Unterer Holm 6a Verbindungskappen 7 Flügelmutter und Beilegescheibe für die Holmbefestigung 8 Gerätegehäuse 9 Tragegriff 10 Hebel zur Tiefenverstellung 11 Gerätekabelklemme 12 Fangsack 13 Prallschutzklappe 14 Kabelzugentlastung 15 Gerätekabel 16 Lüfterwalze mit Federzinken 17 Vertikutierwalze mit Messer 18 Gerätesteckdose

19 Flügelschraube zur Walzenbefestigung 20 Sechskantaufnahme Walze7 DE AT CH 21 Wandhalterung 22 Schrauben, Wandhalterung

23 Lagerbefestigung Technische Daten Elektro-Vertikutierer/Rasenlüfter .................PLV 1500 C2 Aufnahmeleistung des Motors P ... 1500 WNetzspannung U ...............230 V~, 50 HzSchutzklasse ..........II (Doppelisolierung) Schutzart ........................................ IPX4 Arbeitsdrehzahl des Werkzeugs

) ................1,239 m/s , K= 1,5 m/s Lärm- und Vibrationswerte wurden entspre-chend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.Der angegebene Schwingungsemissions-wert ist nach einem genor mten Prüfver-fahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.Der angegebene Schwingungsemissi-onswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.Warnung:Der Schwingungsemissionswert kann sich während der tatsächlichen Benut-zung des Elektrowerkzeugs von dem Anga-bewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.Es besteht die Notwendigkeit, Sicherheits-maßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu be-rücksichtigen, beispielsweise Zeiten, in de-nen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Sicherheitshinweise Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschrif- ten bei der Arbeit mit dem Gerät. Bildzeichen in der Betriebsanleitung Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden Gebotszeichen mit Angaben zur Verhütung von Schäden Ziehen Sie den Netzstecker. Tragen Sie beim Umgang mit der Walze Handschuhe.8 DE AT CH Hinweiszeichen mit Informati- onen zum besseren Umgang mit dem Gerät Bildzeichen auf demGerät Achtung! Betriebsanleitung lesen. Verletzungsgefahr durch weggeschleuderte Teile. Um- stehende Personen von dem Gerät fernhalten. Gefahr durch Stromschlag bei Beschädigung des Netz- kabels! Netzkabel von den Schneidwerkzeugen und dem Gerät fernhalten! Tragen Sie Augen- und Gehörschutz. Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbei- ten Sie nicht bei Regen.

Achtung! Nachlauf der Walzen Vorsicht - scharfes Werkzeug. Hände und Füße fernhalten. Die Rotation der Walze dau- ert nach dem Abschalten des Motors noch an. Vor Wartungsarbeiten oder falls das Netzkabel beschä- digt ist, den Netzstecker aus der Steckdose ziehen.

Angabe des Schallleistungs- pegels L

in dB(A) Schutzklasse II (Doppelisolierung) Elektrogeräte gehören nicht in den Hausmüll.

Einschalten/Ausschalten Transport- und Arbeitspositionen Allgemeine Sicherheitshinweise Dieses Gerät kann bei un- sachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Bevor Sie mit dem Gerät arbeiten, lesen Sie sorgfältig die Betriebsan- leitung und machen Sie sich mit allen Bedienteilen gut ver- traut. Bewahren Sie diese Be- triebsanleitung gut auf, damit9 DE AT CH Ihnen die Informationen jeder- zeit zur Verfügung stehen. Bei Auftreten eines Unfalles oder einer Störung während des Betriebs ist das Gerät sofort auszuschalten und der Netzstecker zu ziehen. Versorgen Sie Verletzungen sachgemäß oder suchen Sie einen Arzt auf. Lesen Sie zur Beseitigung von Störungen das Kapitel „Fehlersuche“ oder kontaktieren Sie unser Service-Center. Arbeiten mit dem Gerät: Vorsicht! Das Gerät kann ernsthafte Verletzungen her- vorrufen. So vermeiden Sie Unfälle und Verletzungen: Vorbereitung:

• Dieses Gerät ist nicht dafür be- stimmt, von Kindern, Personen mit eingeschränkten körperli- chen, sensorischen oder geisti- gen Fähigkeiten oder unzurei- chender Erfahrung und Wissen oder Personen, welche mit den Anweisungen nicht vertraut sind, benutzt zu werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Reinigung und Wartung darf nicht von Kin- dern durchgeführt werden.

• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

• Das Gerät darf nicht in Lagen höher als 2000m verwendet werden.

• Lesen Sie die Anweisungen auf- merksam. Machen Sie sich mit den Stellteilen und der sachge- mäßen Verwendung der Maschi- ne vertraut.

• Es ist zu beachten, dass der Benutzer selbst für Unfälle oder Gefährdungen gegenüber ande- ren Personen oder deren Besitz verantwortlich ist.

• Das Gerät ist nicht für die Benut- zung durch Kinder geeignet.

• Setzen Sie das Gerät niemals ein, während Personen, beson- ders Kinder, und Haustiere in der Nähe sind.

• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drähte oder andere Fremdkörper, die erfasst und weggeschleudert werden können. Verwenden Sie das Gerät nicht zum Ein ebnen von Boden- uneben heiten.

• Tragen Sie stets geeignete Ar- beitskleidung wie Sicherheits-10 DE AT CH schuhe mit rutschfester Sohle, eine robuste, lange Hose, Oh- renschutz und eine Schutzbrille. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Kra- watten. Die Schutzvorrichtung und die persönlichen Schutzausrüstun- gen schützen Ihre eigene und die Gesundheit anderer und si- chern den reibungslosen Betrieb des Gerätes.

• Arbeiten Sie nicht mit einem be- schädigten, unvollständigen oder ohne die Zustimmung des Her- stellers umgebauten Gerät. Ar- beiten Sie nicht mit beschädigten oder fehlenden Schutzvorrichtun- gen (z. B. Starthebel, Entriege- lungsknopf, Prallschutz). Setzen Sie niemals Schutzvorrichtungen außer Kraft (z. B. durch Anbin- den des Starthebels). Damit wird sichergestellt, dass die Sicherheit des Gerätes er- halten bleibt.

• Vergewissern Sie sich vor dem Start Ihres Gerätes, dass kein Gegenstand oder Ast in der Messeröffnung eingeschoben ist, dass das Gerät stabil steht und der Arbeitsbereich aufge- räumt und nicht blockiert ist. Überprüfen Sie den Zustand Ih- res Verlängerungskabels sowie die Anschlussleitung Ihres Gerä- tes. Verwenden Sie die erforder- lichen Schutzeinrichtungen. Es besteht Verletzungsgefahr.

• Wenn Ihr Gerät beim Einschal- ten ungewöhnliche Vibrationen oder Geräusche zeigt, ziehen Sie den Netzstecker aus der Steckdose und kontrollieren Sie die Messerwalze. Vergewissern Sie sich, dass keine Häckselgut- reste die Messer walze blockie- ren oder zwischen den Messern eingeklemmt sind. Wenn Sie kei- ne Probleme feststellen, senden Sie das Gerät an eine Kunden- dienststelle zurück.

• Wenn die Messer nicht mehr korrekt schneiden oder wenn der Motor überlastet ist, überprü- fen Sie alle Teile Ihres Gerätes und ersetzen Sie die abgenutz- ten Teile. Wenn eine umfangrei- chere Reparatur notwendig ist, wenden Sie sich an eine Kun- dendienststelle.

• Verwenden Sie die Maschine nur in der empfohlenen Lage und nur auf einer festen, ebenen Fläche.

• Betreiben Sie die Maschine nicht auf gepfl asterten oder geschot- terten Flächen betrieben werden, wo herausgeschleudertes Materi- al zu Verletzungen führen kann.11 DE AT CH Verwendung:

Vorsicht - Scharfes Werkzeug. Schneiden Sie sich nicht die Finger oder Zehen. Halten Sie Füße und Finger beim Arbeiten immer von der Walze und der Auswurföffnung fern. Es besteht Verletzungsgefahr!

• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder nas- sem Rasen. Arbeiten Sie nur bei Tageslicht oder guter Beleuch- tung. Es besteht Unfallgefahr.

• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

• Machen Sie sich mit Ihrer Um- gebung vertraut und achten Sie auf mögliche Gefahren, die Sie wegen des Motorengeräusches nicht hören können.

• Achten Sie beim Arbeiten auf einen sicheren Stand, insbeson- dere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie be- sonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Vertikutieren oder lüften Sie nicht an übermäßig steilen Hängen. Dadurch können Sie das Gerät in unerwarteten Situationen bes- ser kontrollieren.

• Vermeiden Sie eine abnormale Körperhaltung und behalten Sie immer das Gleichgewicht. Gehen Sie, laufen Sie nicht.

• Führen Sie das Gerät nur im Schritttempo und mit beiden Händen am Griff. Seien Sie be- sonders vorsichtig, wenn Sie das Gerät umkehren oder zu sich heranziehen. Stolpergefahr!

• Starten oder betätigen Sie den Starthebel mit Vorsicht entspre- chend den Anweisungen in die- ser Betriebsanleitung und achten Sie auf ausreichenden Abstand der Füße zu den Zinken.

• Kippen Sie das Gerät beim Anlassen nicht, es sei denn, es muss als Anlaufhilfe angehoben werden. In diesem Fall kippen Sie das Gerät nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die von der Bedienungsperson abgewandte Seite hoch.

• Wenn das Gerät nach Anheben wieder auf den Boden gestellt wird, müssen beide Hände in Arbeitsstellung sein.

• Gerät nicht ohne vollständig an- gebrachten Fangsack oder ohne Prallschutz betreiben. Verlet-12 DE AT CH zungsgefahr! Führen Sie niemals Hände oder Füße an oder unter sich drehende Teilen. Halten Sie sich immer fern von der Aus- wurföffnung.

• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.

• Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

• Halten Sie die Zinken an, wenn die Maschine angekippt werden muss zum Transport über andere Flächen als Gras und wenn die Maschine von und zu der zu be- arbeitenden Fläche bewegt wird.

• Anschluss- und Verlängerungslei- tungen von den Zinken fernhalten.

• Transportieren Sie niemals die Maschine während der Antrieb läuft. Arbeitsunterbrechung:

• Nach dem Ausschalten des Ge- rätes dreht sich die Walze noch für einige Sekunden. Hände und Füße fernhalten.

• Die Federzinken nicht berühren, bevor das Gerät vom Netz ge- trennt ist und die Federzinken vollständig zum Stillstand ge- kommen sind. Verletzungsgefahr durch scharfes Werkzeug.

• Entfernen Sie Pfl anzenteile nur im Stillstand des Gerätes. Halten Sie die Auswurföffnung stets sau- ber und frei.

• Schalten Sie das Gerät ab, wenn Sie es transportieren, an- heben oder kippen wollen und wenn andere Flächen als Gras überquert werden.

• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz. Kinder dürfen nicht mit dem Ge- rät spielen.

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Ver- gewissern Sie sich, dass alle sich bewegenden Teile zum vollstän- digen Stillstand gekommen sind: - immer, wenn Sie die Maschi- ne verlassen, - bevor Sie die Auswurföff- nung reinigen oder Blockie- rungen oder Verstopfungen beseitigen, - wenn das Gerät nicht ver- wendet wird, - bevor Sie die Maschine über- prüfen, reinigen oder Arbei- ten an ihr durchführen; - wenn das Netzkabel beschä- digt oder verheddert ist, - nach dem Kontakt mit einem Fremdkörper. Untersuchen Sie die Maschine auf Beschädi- gungen und führen Sie die erforderlichen Instandsetzun- gen durch, bevor Sie erneut starten und mit der Maschine arbeiten.13 DE AT CH Falls die Maschine anfängt, ungewöhnlich stark zu vibrie- ren, ist eine sofortige Über- prüfung erforderlich, - suchen Sie nach Beschädi- gungen; - führen Sie die erforderli- chen Reparaturen beschä- digter Teile durch; - untersuchen Sie auf lose Teile und ziehen sie diese fest an.

• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf. Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Perso- nenschäden: Pfl egen Sie Ihr Gerät

• Schalten Sie das Gerät aus und heben Sie es an, wenn Sie es über Treppen transportieren.

• Vor dem Einschalten der Ma- schine ist immer zu prüfen, ob alle Schrauben, Muttern, Bolzen und anderen Befestigungen gut gesichert sind, und dass die Schutzeinrichtungen und Schutzgitter an Ort und Stelle sind. Abgenutzte oder beschä- digte Aufkleber müssen ersetzt werden. Benutzen Sie das Gerät nicht, wenn Sicherheitseinrich- tungen (z. B. Prallschutz), Teile der Schneideinrichtung oder Bol- zen fehlen, abgenutzt oder be- schädigt sind. Prüfen Sie insbe- sondere das Netzkabel und den Starthebel auf Beschädigung. Zur Vermeidung einer Unwucht dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausge- tauscht werden.

• Betreiben Sie nie mit fehlerhaf- ten Schutzeinrichtungen oder -abdeckungen oder ohne Schut- zeinrichtungen, oder mit beschä- digtem oder abgenutztem Kabel zu betrieben.

• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Ga- rantieanspruches.

• Sorgen Sie dafür, dass alle Mut- tern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszu- stand ist.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbil- dung. Sämtliche Arbeiten, die nicht in dieser Betriebs anleitung angegeben werden, dürfen nur durch von uns ermächtigten Kundendienststellen ausgeführt werden.

• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werk- zeuge sauber, um besser und14 DE AT CH sicherer arbeiten zu können. Befolgen Sie die Wartungsvor- schriften.

• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebe- nen Leistungsbereich. Verwen- den Sie keine leistungsschwa- chen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.

• Prüfen Sie regelmäßig die Auf- fangeinrichtung auf Verschleiß oder Verlust der Funktionsfähig- keit.

• Ersetzen Sie aus Sicherheitsgrün- den abgenutzte oder beschädig- te Teile.

• Achtung, bei Maschinen mit meh- reren Zinkenaufbauten kann die Bewegung eines Zinkenaufbaus zu Drehungen der übrigen Zin- kenaufbauten führen.

• Achten Sie beim Einstellen der Maschine darauf, dass keine Finger zwischen beweglichen Zinkenaufbauten und feststehen- den Teilen der Maschine einge- klemmt werden.

• Lassen Sie den Motor abkühlen, bevor Sie die Maschine für län- gere Zeit abstellen.

• Beachten Sie beim Instandhalten der Zinkenaufbauten, dass selbst wenn der Antrieb abgeschaltet ist, die Zinkenaufbauten bewegt werden können.

• Ersetzen Sie aus Sicherheitsgrün- den abgenutzte oder beschä- digte Teile. Verwenden Sie aus- schließlich Original-Ersatzteile und -Zubehör.

• Wenn die Maschine zur Instand- haltung, Inspektion oder Aufbe- wahrung oder zum Austausch eines Zubehörteils angehalten ist, ist der Antrieb abzuschal- ten, die Maschine vom Netz zu trennen und sicherzustellen, dass alle sich bewegenden Tei- len zum vollständigen Stillstand gekommen sind. Lassen Sie die Maschine abkühlen, bevor Sie Inspektionen, Einstellungen usw. durchführen. Behandeln Sie die Maschine mit Sorgfalt und hal- ten Sie sie sauber. Elektrische Sicherheit: Vorsicht! So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Nehmen Sie vor jeder Inbetrieb- nahme eine Sichtprüfung der Netz- und Verlängerungsleitungen auf Anzeichen von Beschädigun- gen oder Alterung vor. Beschä- digte Netzanschlussleitungen erhöhen das Risiko eines elektri- schen Schlages.

• Schließen Sie das Gerät an eine Steckdose mit Fehlerstrom-Schutz-15 DE AT CH einrichtung (Residual Current Device) mit einem Auslösestrom von nicht mehr als 30 mA an.

• Vermeiden Sie die Maschine bei schlechten Wetterbedingungen zu betreiben, besonders bei Blitzgefahr.

• Halten Sie die Verlängerungs- leitungen von den Schneidwerk- zeugen fern. Wird die Verlängerungslei- tung während des Gebrauchs beschädigt, trennen Sie sie sofort vom Netz. DIE VERLÄN- GERUNGSLEITUNG NICHT

BERÜHREN, BEVOR SIE VOM

NETZ GETRENNT IST. Gefahr durch elektrischen Schlag. Benutzen Sie die Maschine nicht, wenn die Leitung beschä- digt oder abgenutzt ist.

• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

• Die Verlängerungsleitungen von den Federzinken fernhalten. Die Federzinken können die Leitungen beschädigen und zum Kontakt mit aktiven Teilen führen.

• Eine beschädigte Leitung nicht an das Netz anschließen und eine beschädigte Leitung nicht berühren, bevor sie vom Netz getrennt ist. Eine beschädigte Leitung kann zum Kontakt mit aktiven Teilen führen.

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

• Vermeiden Sie Körperberührun- gen mit geerdeten Teilen (z. B. Metallzäune, Metallpfosten). Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Verwenden Sie nur zugelassene Verlängerungskabel der Bauart H05VV-F, die höchstens 75m lang und für den Gebrauch im Freien bestimmt sind. Der Litzen- querschnitt des Verlängerungska- bels muss mindestens 1,0mm

betragen. Rollen Sie eine Kabel- trommel vor Gebrauch immer ganz ab. Überprüfen Sie das Verlängerungskabel auf Schäden.

• Verwenden Sie für die Anbrin- gung des Verlängerungskabels die dafür vorgesehene Kabelzu- gentlastung.

• Benutzen Sie die Anschlussleitung nicht, um den Netzstecker aus der Steckdose zu ziehen. Schüt- zen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten.

• Halten Sie Verlängerungskabel von beweglichen gefährlichen Teilen fern, um Beschädigungen an Kabeln zu vermeiden, wel- che zum Berühren aktiver Teile führen können.16 DE AT CH Restrisiken Auch wenn Sie dieses Elektrowerk- zeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zu- sammenhang mit der Bauweise und Ausführung dieses Elektrowerk- zeugs auftreten: a) Schnittverletzungen b) Gehörschäden, falls kein ge- eigneter Gehörschutz getragen wird. c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resul- tieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird. Warnung! Dieses Elektrowerk- zeug erzeugt während des Be- triebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive me- dizinische Implantate beeinträchti- gen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu ver- ringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird. Montageanleitung Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Achten Sie bei der Montage darauf, dass das Gerätekabel nicht einge-klemmt wird und genügend Spiel hat.

Griffholm montieren 1. Ziehen Sie die Verbindungskappen (6a) über die Rohrenden am unterern Holm (6). Den unteren Holm (6) leicht aufbie-gen und mit den Verbindungskappen (6a) rechts und links an das Gerätege-häuse (8) stecken. Mit den Flügelmuttern und Beilegescheiben (7) anschrauben.2. Schrauben Sie die beiden Mittelholme (5) mit den Flügelmuttern, Schrauben und Beilegescheiben (4) an den unte-ren Holm (6) an.3. Hängen Sie die Kabelzugentlastung (14) in den oberen Griffholm (3) ein. 4. Schrauben Sie den oberen Griffholm (3) mit den Flügelmuttern, Schrauben und Beilegescheiben (4) an den beiden Mit-telholmen (5) fest.5. Befestigen Sie das Gerätekabel (15) mit den Gerätekabelklemmen (11) am Holm.

Fangsack montieren/ leeren Achtung: Gerät nicht ohne Prallschutzklappe betreiben. Verletzungsgefahr! Der Fangsack wird für den Betrieb mit der Lüfterwalze (

16) empfohlen!1. Ziehen Sie den Fangsack (12) über das Gestänge.17

2. Stülpen Sie die Kunststoff-Laschen des

Fangsacks (12) über das Fangsack-Ge- stänge und klipsen Sie die Kunststoff-La- schen ein. Fangsack am Gerät anbringen:

3. Heben Sie die Prallschutzklappe (13) an.

4. Hängen Sie die Stifte am Fangsack-Ge-

stänge in die Aufnahme am Gerätege- häuse.

5. Lassen Sie die Prallschutzklappe (13) los,

sie hält den Fangsack (12) in Position. Über das transparente Füllstands- sichtfenster in der Prallschutzklappe (13) können Sie den Füllstand des Fangsacks (12) überprüfen. Fangsack abnehmen/entleeren:

6. Heben Sie die Prallschutzklappe (13)

an und nehmen Sie den Fangsack (12) heraus. Bedienung Beachten Sie den Lärmschutz und örtliche Vorschriften. Arbeitspositionen einstellen Das Gerät besitzt 5 Haupteinstellpositionen: +10 mm: Transportposition In dieser Stellung besteht der maximale Sicher- heitsabstand des Werkzeugs zum Boden. - 3 mm: Arbeitsposition Wählen Sie beim Arbeiten mit dem neuwer- tigen Gerät diese Einstellung. - 3 bis -12 mm: Nachstellpositionen Bei zunehmendem Verschleiß der Messer oder Federzinken kann die Arbeitsposition gesenkt werden. Einen Verschleiß erkennen Sie an einem zunehmend schlechter wer- denden Arbeitsergebnis. Die Verstelltiefe beträgt pro Stufe ca. 3 mm.

1. Zum Einstellen der Arbeitsposition muss

das Gerät ausgeschaltet sein.

2. Verstellen Sie den Hebel zur Tiefenver-

10) und lassen Sie ihn in

die gewünschte Position einrasten. Die Wahl einer Nachstellposition ohne entsprechenden Verschleiß kann zur Überlastung des Motors und Beschädigung der Walze führen.

Ein- und Ausschalten Achten Sie vor dem Einschal- ten darauf, dass das Gerät keine Gegenstände berührt. Halten Sie Füße und Hände von der Walze und der Aus-wurföffnung fern. Es besteht Verletzungsgefahr!

1. Stellen Sie das Gerät auf eine ebene

2. Verbinden Sie das Verlängerungskabel

mit der Gerätesteckdose (18).

3. Zur Zugentlastung formen Sie aus dem

Ende des Verlängerungskabels eine Schlaufe und hängen diese in die Ka- belzugentlastung (14) ein.

4. Schließen Sie das Gerät an die Netz-

5. Zum Einschalten drücken Sie die elektro-

nische Einschaltsperre (1) am Handgriff und ziehen Sie anschließend den Start- hebel (2) Richtung Handgriff. Lassen Sie die elektronische Einschaltsperre (1) los.

6. Zum Ausschalten lassen Sie den Starthe-

bel (2) los.18 DE AT CH Überlastschutz: Bei Überlastung des Gerätes schaltet der Motor au- tomatisch ab. Lassen Sie den Start- hebel los und starten Sie das Gerät nach einer Abkühlzeit von etwa 1Minute erneut. Achtung! Walze läuft nach dem Ausschalten nach. Kip- pen oder tragen Sie das Ge- rät nicht bei laufendem Motor und berühren Sie die laufen- de Walze nicht. Es besteht Verletzungsgefahr! Arbeiten mit dem Gerät Um einen gepfl egten Rasen zu erhalten, emp- fehlen wir Ihnen, alle 4 - 6 Wochen zu lüften. Vertikutieren ist ein intensiverer Eingriff als das Lüften und sollte daher nur einmal im Jahr erfolgen. Der beste Zeitpunkt ist das Frühjahr nach dem ersten Mähen. Arbeiten Sie an Hängen im- mer quer zum Hang. Seien Sie besonders vorsichtig beim Rückwärtsgehen und Ziehen des Gerätes. Es besteht Stol- pergefahr! Schalten Sie nach der Arbeit und zum Transport das Gerät aus, zie- hen Sie den Netzstecker und warten Sie den Stillstand der Walze ab. Je kürzer der Rasen geschnitten ist, desto besser lässt er sich bearbei- ten. Dadurch wird das Gerät weni- ger belastet und die Lebensdauer der Walze erhöht sich.

• Sie können das Gerät mit oder ohne Fangsack betreiben. Zum Lüften emp- ehlt sich das Arbeiten mit Fangsack. Zum Vertikutieren emp ehlt sich das Arbeiten ohne Fangsack.

• Mähen Sie den Rasen auf die gewünsch- te Schnitthöhe.

• Der Vertikutierer darf nicht bei langem Gras verwendet werden. Es wickelt sich sonst um die Vertikutierwalze und führt zur Beschädigung des Gerätes.

• Wählen Sie eine geeignete Arbeits- bzw. Nachstellposition (bei Ver schleiß- erscheinungen der Walze), so dass das Gerät nicht überlastet wird.

• Beginnen Sie mit dem Arbeiten in der Nähe der Steckdose und bewegen Sie sich von der Steckdose weg.

• Führen Sie das Verlängerungskabel immer hinter sich und bringen Sie es nach dem Wenden auf die schon bearbeitete Seite.

• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Lüften oder Vertikutieren sollten sich die Bahnen immer um we- nige Zentimeter überlappen. Zu langes Verweilen auf einer Stelle kann bei lau- fendem Gerät die Grasnarbe verletzen.

• Um eine Behinderung durch das Verlän- gerungskabel zu vermeiden, wenden Sie das Gerät immer so, dass die Netz- kabelzugentlastung am Holm stets der bearbeiteten Seite zugewandt ist.

• Reinigen Sie das Gerät nach jedem Ein- satz (siehe „Reinigung/Wartung“).

• Nach der Bearbeitung von stark ver- moostem Rasen, emp ehlt es sich an- schließend nachzusäen. Die Rasenfl äche regeneriert sich dann schneller. Transport

• Verwenden Sie zum Transport des Gerä- tes die Transportstellung +10 mm (siehe „Arbeitsposition einstellen“).

• Heben Sie das Gerät zum Transport19 DE AT CH über Treppen und emp ndliche Ober- fl ächen (z. B. Fliesen) an. Benutzen Sie den Tragegriff (

9). Reinigung/Wartung Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von einer von uns ermächtigten Kunden- dienststelle durchführen. Ver- wenden Sie nur Originalteile. Tragen Sie beim Umgang mit der Walze Handschuhe. Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand der Walze ab. Warnung! Verletzungsgefahr durch bewegliche, gefährliche Teile! Allgemeine Reinigungs- undWartungsarbeiten Spritzen Sie das Gerät nicht mit Wasser ab und reinigen Sie es nicht unter fl ießendem Wasser. Es besteht Gefahr eines Strom- schlages und das Gerät könnte beschädigt werden.

• Entfernen Sie nach dem Arbeiten anhaf- tende Pfl anzenreste von den Rädern, den Lüftungsöffnungen, der Auswurföffnung und der Walze. Verwenden Sie dazu kei- ne harten oder spitzen Gegenstände, Sie könnten das Gerät beschädigen.

• Leeren Sie den Fangsack vollständig.

• Halten Sie das Gerät stets sauber. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Gebrauch ver- ursacht werden.

Auswechseln der Walze Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand der Walze ab. Tragen Sie beim Umgang mit der Walze Handschuhe.

1. Drehen Sie das Gerät um.

2. Lösen Sie die Flügelschraube (19) und

ziehen Sie die Lagerbefestigung (23) nach oben.

3. Heben Sie die Walze (

16/17) schräg an und ziehen die Welle aus der Sechskantaufnahme) (20).

4. Setzen Sie die neue Walze (

16/17) in umgekehrter Reihenfolge ein. Lagerung

• Bewahren Sie das Gerät trocken und au- ßerhalb der Reich weite von Kindern auf.

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.

Umhüllen Sie das Gerät nicht mit Nylonsä- cken, da sich Feuchtigkeit bilden könnte. ohne Wandhalterung: Zur Platz sparenden Lagerung kann der Holm nach Lockern der Flügelmut- tern zusammengeklappt werden. Das Gerätekabel darf dabei nicht ein- geklemmt werden.20 DE AT CH mit Wandhalterung: Sie können das zusammengeklappte Gerät mit Hilfe der Wandhalterung aufhängen. Schrauben Sie die Wandhalterung (21) mit den beiliegenden Schrauben (22) ggf. mit Hilfe von Dübeln (nicht im Lieferumfang enthalten) an die Wand. Hängen Sie das Gerät am unteren Holm (6) auf. Prüfen Sie die Wandhalterung (21) regelmäßig auf festen Sitz. Entsorgung/ Umweltschutz Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu. Elektrogeräte gehören nicht in den Hausmüll. Das Symbol der durchgestri- chenen Mülltonne bedeutet, dass dieses Pro- dukt am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden darf. Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte: Verbraucher sind ge- setzlich dazu verpfl ichtet, Elektro- und Elek- tronikgeräte am Ende ihrer Lebensdauer einer umweltgerechten Wiederverwertung zuzuführen. Auf diese Weise wird eine um- welt- und ressourcenschonende Verwertung sichergestellt. Je nach Umsetzung in nationales Rechtkön- nen Sie folgende Möglichkeiten haben:

• an einer Verkaufsstelle zurückgeben,

• an einer of ziellen Sammelstelle abgeben,

• an den Hersteller/Inverkehrbringer zu- rücksenden. Nicht betroffen sind den Altgeräten bei- gefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Zusätzliche Entsorgungshinweise für Deutschland nach Elektro- und Elektro- nikgerätegesetz: Das Gerät ist bei ein- gerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zu- dem sind Vertreiber von Elektro- und Elek- tronikgeräten sowie Vertreiber von Lebens- mitteln zur Rücknahme verpfl ichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei. Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät un- entgeltlich zurückzugeben. Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzu- geben, die in keiner Abmessung größer als 25 cm sind. Bitte entnehmen Sie vor der Rückgabe Bat- terien oder Akkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu. Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufda- tum. Bitte bewahren Sie den Originalkas- senbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.21 DE AT CH Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleis- tung setzt voraus, dass innerhalb der Drei- Jahres-Frist das defekte Gerät und der Kauf- beleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspa- cken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Lüfterwalze, Vertikutierwalze oder Keilriemen) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Be- triebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebs- anleitung abgeraten oder vor denen ge- warnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN373769_2204) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zu- nächst die nachfolgend benannte Servi- ceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

• Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kun- denservice, unter Beifügung des Kauf- belegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift über- senden. Um Annahmeprobleme und Zu- satzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehör-22 DE AT CH teile ein und sorgen Sie für eine ausrei- chend sichere Transportverpackung. Reparatur-Service Sie können Reparaturen, die nicht der Ga- rantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kos- tenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert einge- sandt wurden. Achtung: Bitte senden Sie Ihr Gerät gerei- nigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Son- derfracht - eingeschickte Geräte. Die Entsorgung Ihrer defekten, eingesende- ten Geräte führen wir kostenlos durch. Service-Center

Original-EG- Konformitätserklärung Hiermit bestätigen wir, dass das Gerät Elektro-Vertikutierer/Rasenlüfter Baureihe PLV 1500 C2 Seriennummer 000001 - 072000 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2014/30/EU • 2000/14/EG & 2005/88/EG 2011/65/EU* & (EU)2015/863 Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN 60335-1:2012/A15:2021 • EN 50636-2-92:2014

EN 61000-3-2:2014 • EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013 • EN 61000-3-3:2013/A2:2021 • EN IEC 63000:2018 Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: Schallleistungspegel Garantiert: 98 dB Gemessen: 94,5 dB Angewendetes Konformitätsbewertungsverfahren entsprechend Anhang V / 2000/14 EG Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Her- steller: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim Germany

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Christian Frank Dokumentaionsbevollmächtigter292293
