HASZNÁLATI ÚTMUTATÓ PLV 1500 C2 PARKSIDE

HU Az originál használati utasítás fordítása Oldal

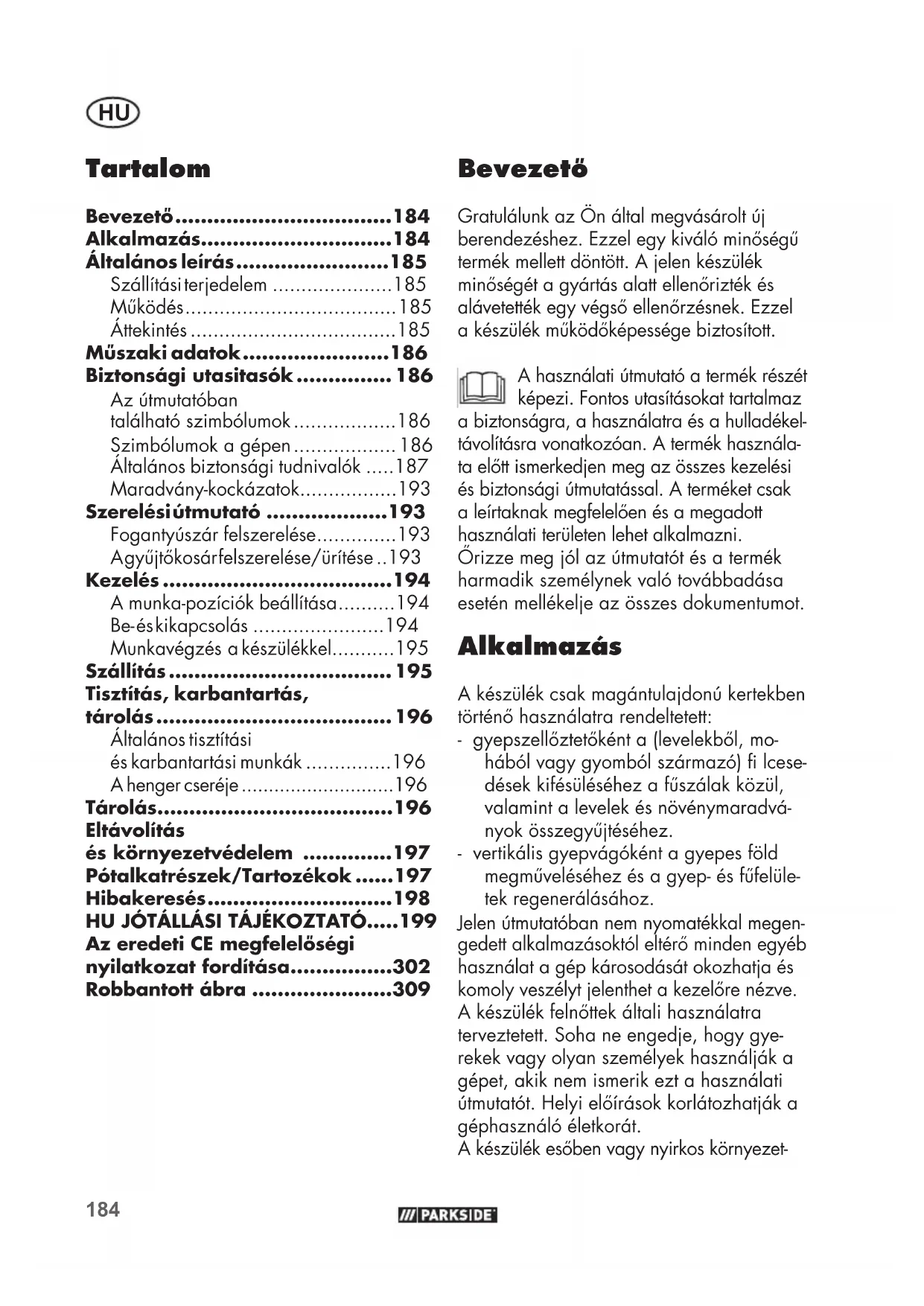

• Tartalom Bevezető p. 184
• Alkalmazás p. 184
• Általános leírás p. 185
• Szállítási terjedelem p. 185
• Működés p. 185
• Áttekintés p. 185
• Műszaki adatok p. 186
• Biztonsági utasitasók p. 186
• Az útmutatóban található szimbólumok p. 186
• Szimbólumok a gépen p. 186
• Általános biztonsági tudnivalók p. 187
• Maradvány-kockázatok p. 193
• Szerelési útmutató p. 193
• Fogantyúszár felszerelése p. 193
• A gyűjtőkosár felszerelése/ürítése p. 193
• Kezelés p. 194
• A munka-pozíciók beállítása p. 194
• Be- és kikapcsolás p. 194
• Munkavégzés a készülékkel p. 195
• Szállítás p. 195
• Tisztítás, karbantartás, tárolás p. 196
• Általános tisztítási és karbantartási munkák p. 196
• A henger cseréje p. 196
• Tárolás p. 196
• Eltávolítás és környezetvédelem p. 197
• Pótalkatrészek/Tartozékok p. 197
• Hibakeresés p. 198
• HU JÓTÁLLÁSI TÁJÉKOZTATÓ p. 199
• Bevezető Gratulálunk az Ön által megvásárolt új berendezéshez. Ezzel egy kiváló minőségű termék mellett döntött. A jelen készülék minőségét a gyártás alatt ellenőrizték és alávetették egy végső ellenőrzésnek. Ezzel a készülék működőképessége biztosított. A használati útmutató a termék részét képezi. Fontos utasításokat tartalmaz a biztonságra, a használatra és a hulladékel- távolításra vonatkozóan. A termék használa- ta előtt ismerkedjen meg az összes kezelési és biztonsági útmutatással. A terméket csak a leírtaknak megfelelően és a megadott használati területen lehet alkalmazni. Őrizze meg jól az útmutatót és a termék harmadik személynek való továbbadása esetén mellékelje az összes dokumentumot. Alkalmazás A készülék csak magántulajdonú kertekben történő használatra rendeltetett: - gyepszellőztetőként a (levelekből, mo- hából vagy gyomból származó) lcese- dések kifésüléséhez a fűszálak közül, valamint a levelek és növénymaradvá- nyok összegyűjtéséhez. - vertikális gyepvágóként a gyepes föld megműveléséhez és a gyep- és fűfelüle- tek regenerálásához. Jelen útmutatóban nem nyomatékkal megen- gedett alkalmazásoktól eltérő minden egyéb használat a gép károsodását okozhatja és komoly veszélyt jelenthet a kezelőre nézve. A készülék felnőttek általi használatra terveztetett. Soha ne engedje, hogy gye- rekek vagy olyan személyek használják a gépet, akik nem ismerik ezt a használati útmutatót. Helyi előírások korlátozhatják a géphasználó életkorát. A készülék esőben vagy nyirkos környezet- Az eredeti CE megfelelőségi nyilatkozat fordítása p. 302
• Robbantott ábra p. 3091

ben történő használata tilos! A kezelő vagy a használó felelős a sze- mélyekkel vagy azok tulajdonával történt balesetekért vagy károkért. A gyártó nem felel a rendeltetésellenes használatból vagy a hibás kezelésből adó- dó károkért. Általános leírás A legfontosabb funkcióelemek ábráját a borítóoldalon talál- hatja. Szállítási terjedelem Óvatosan vegye ki a csomagolásból a ké- szüléket és ellenőrizze, hogy a következő részek teljesek-e:

• készülékház gyepszellőztető hengerrel és ütközésvédelemmel

• fogantyú felső szára

• kábeltartó a hálózati kábelhez

• 6 szárnyas anya 4 csavar 6 alátét 2 csatlakozósapka

• használati utasítás Működés A vertikális gyepvágó és a gyepszellőztető két könnyen cserélhető munkahengerrel rendelkezik: egy kemény műanyagból készült szellőztető hengerrel vertikálisan forgó rugós fogakkal és egy vertikális gyepvágó hengerrel függőlegesen elhelye- zett, nemesacélból készült késekkel. A készülék kiváló minőségű műanyag bur- kolattal van ellátva, melyen gyűjtőkosár és kihajtható nyélszár található. A kezelőele- mek funkciójára vonatkozó tájékoztatót a lenti ismertetésben találhatja. Áttekintés

1 elektronikus kapcsolózár 2 indítókar 3 fogantyú felső szára 4 anyák, csavarok és alátétek a szárrögzítéshez 5 középső szár 6 alsó szár 6a csatlakozósapka 7 szárnyas anyák és alátétek a szárrögzítéshez 8 készülékház 9 hordozó fogantyú 10 kar a mélységállításhoz 11 készülékkábel-rögzítő 12 gyűjtőzsák 13 ütközésvédő fedél 14 kábeltartó a hálózati kábelhez 15 készülékkábel 16 szellőztető henger rugós fogakkal 17 gyepszellőztető henger késsel 18 készülék-csatlakozóaljzat

19 szárnyas csavar a hengerrögzítéshez 20 henger hatszögletes befogója 21 fali tartó 22 csavarok a fali tartóhoz

23 csapágyrögzítő186

Műszaki adatok Elektromos talajlazító/ gyepszellőztető ...........PLV 1500 C2 A motor teljesítményfelvétele P .....1500 W Hálózati feszültség U ........ 230 V~, 50 Hz Védelmi osztály ....... II (kettős szigetelés) Védelmi mód ...................................IPX4 A szerszám munkafordulatszáma

A henger szélessége ...................... 36 cm Mélységállító ..............................5-szörös (-3/-6/-9/-12 mm + szállítási beállítás 10mm) Kötet (gyűjtőkosár)............................ 50 l Súly (tartozékokkal együtt) ...... kb. 11,5 kg Hangnyomásszint

= 2,54 dB Hangteljesítményszint (L

A zaj- és vibrálási értékek a konformitás nyilatkozatban megnevezett szabványok és irányelvek szerint lettek megállapítva. A megadott lengésemissziós értéket egy szabvány vizsgálati módszerrel mérték és egy elektromos szerszám másikkal való összehasonlításához lehet használni. A megadott lengésemissziós értéket a kitettség bevezető becsléséhez is fel lehet használni. Figyelmeztetés: A lengésemissziós érték az elektromos szerszám tény- leges használata során eltérhet a megadott értéktől, attól függően, hogyan használják az elektromos szerszámot. A kezelő védelme érdekében meg kell határozni azon biztonsági intézkedéseket, amelyek a tényleges használati feltételek melletti kitettség becslésén alapulnak (ennek során az üzemi ciklus valamennyi részét gyelembe kell venni, például azokat az időszakokat is, amelyekben az elektromos szerszámot kikapcsolták, és azokat, ame- lyekben ugyan azt bekapcsolták, de terhe- lés nélkül fut). Biztonsági utasitasók Ez a szakasz a készülékkel végzett munka során alkalmazandó alap- vető biztonsági előírásokat kezeli. Az útmutatóban található szimbólumok Veszélyre fi gyelmeztető jelek a személyi sérü- lések és anyagi károk elkerülése érdekében. Tilalmi jel a károk elhárítására vonatkozó adatokkal. Húzza ki a hálózati csatlako- zódugót. Viseljen kesztyűt a henger kezelése során. Utaló jelek a készülék jobb kezelésére vonatkozó infor- mációkkal. Szimbólumok a gépen Figyelem! A kezelési utasítást el kell olvasni. A repkedő dolgok sérülés- veszélyt hordoznak maguk- ban! A környezetben tartóz- kodó embereket tartsa távol a készüléktől!187

A hálózati kábel sérülése esetén fennáll az áramütés veszélye! A kábelt távol kell tartani a vágószerszámoktól és a készüléktől! Viseljen szem- és fülvédőt. Vigyázat - éles szerszám! A kezeket és a lábakat távol kell tartani. A henger a mo- tor kikapcsolása után még egy ideig forog. Karbantartási munkák előtt, vagy a hálózati kábel sérü- lése esetén húzza ki a du- gót a dugaszoló aljzatból. Ne tegye ki a készüléket nedvességnek. Ne dolgozzon esőben.

Figyelem! A hengerek tovább mozognak. Védelmi osztály

Hangteljesítményszint L

(dB). Az elektromos készülékek nem tartoznak a háztartási hulladékok közé.

Bekapcsolás/ kikapcsolás Szállítási pozíció + munka-pozíció Általános biztonsági tudnivalók Szakszerűtlen használat ese- tén a készülék súlyos sérülése- ket okozhat. A készülékkel tör- ténő munkavégzés előtt gon- dosan olvassa el a ke zelési utasítást és jól ismerkedjen meg minden kezelőelemmel. Ezt az utasítást jól őrizze meg, hogy az információk mindig rendelkezésre álljanak. Üzemeltetés közben történt baleset vagy fellépő üzem- zavar esetén azonnal ki kell kapcsolni a készüléket és ki kell húzni a hálózati csatlakozódugót. Lássa el megfelelően a sérüléseket vagy forduljon orvoshoz. Az üzemzavar megszüntetéséhez olvassa el a „Hibakeresés” című fejezetet vagy forduljon a szervizközpontunkhoz. Munkavégzés a készülékkel: Vigyázat! A készülék súlyos sérüléseket okozhat. Így ke- rülheti el a baleseteket és a sérüléseket: Előkészítés:

• Ezt a készüléket nem használ- hatják gyermekek, csökkent zi- kai, érzékszervi vagy szellemi képességű vagy megfelelő ta- pasztalattal és tudással nem ren- delkező személyek vagy olyan személyek, akik nem ismerik a vonatkozó utasításokat. Mindig ügyelni kell a gyerekekre, hogy188

ne játsszanak a készülékkel. A tisztítást és a karbantartást nem végezhetik gyermekek.

• Ha megsérül a készülék hálózati csatlakozóvezetéke, akkor azt egy speciális csatlakozóvezeték- re kell kicserélni, ami a gyártótól vagy ügyfélszolgálatától szerez- hető be.

• A készüléket nem szabad 2000m feletti magasságban használni.

• Olvassa el gyelmesen az uta- sításokat. Ismerje meg a gép állítható részeit és szakszerű használatát.

• Vegye gyelembe, hogy maga a felhasználó felel a balesete- kért vagy más személyek, illetve tulajdonuk veszélyeztetéséért.

• Az eszköz nem alkalmas gyere- kek általi használatra.

• Soha ne használja a készüléket, ha személyek, főként gyermekek és háziállatok vannak a közelben.

• Ellenőrizze a terepet, amelyen a készüléket alkalmazza és távo- lítsa el a köveket, botokat, dró- tokat és egyéb idegen testeket, melyeket a készülék magával ragadhat és elröpíthet. Ne használja a készüléket a ta- laj egyenetlenségeinek kiegyen- getésére.

• Munka közben mindig viseljen megfelelő ruházatot, mint ro- busztus, csúszásgátló lábbeliket, vastag anyagból készült, hoss- zúszárú nadrágot, fülvédőt és védőszemüveget. Ne használja a készüléket mezítláb vagy nyi- tott szandálban. Ne viseljen bő ruházatot vagy lógó zsinórokkal rendelkező ruhát vagy nyak- kendőt. A védőberendezés és a személyi védőfelszerelés védik a saját és mások egészségét és biztosítják a készülék zökkenő- mentes működtetését.

• Ne dolgozzon sérült, nem teljes vagy a gyártó engedélye nélkül módosított készülékkel. Ne dol- gozzon sérült vagy hiányzó vé- dőberendezésekkel (pl. indítókar, kireteszelő gomb, ütközésvédő). Soha ne helyezze hatályon kívül a védőszerkezeteket (pl. az indí- tókar odakötözésével). Ezzel biztosítani tudja, hogy a készülék biztonsága továbbra is fennálljon.

• A berendezés beindítása előtt győ- ződjön meg arról, hogy nem toltak be semmilyen tárgyat vagy ágat a késnyílásba, hogy a berendezés stabilan áll és a munkaterületet rendbe rakták és nem blokkolt. Ellenőrizze a hosszabbító ve- zetéke állapotát, valamint a be- rendezése csatlakozó vezetékét. Használja a szükséges védőberen- dezéseket. Sérülésveszély áll fenn.

• Amennyiben a berendezése a bekapcsolásnál szokatlanul vibrál- na vagy furcsa zajokat hallatna, húzza ki a hálózati csatlakozót a csatlakozó aljzatból, és ellenőriz- ze a késhengert. Győződjön meg arról, hogy a szecskázás után maradt anyag nem blokkolja a késhengert, illetve nem szorult be a kések közé. Amennyiben nem tud semmilyen problémát megál- lapítani, küldje be a berendezést egy ügyfélszolgálatra.

• Amennyiben a kések már nem vágnának megfelelően vagy a motort túlterhelt lenne, ellenőriz-189

ze a berendezése minden egyes elemét és cserélje ki az elkopott elemeket. Amennyiben átfogóbb javításra lenne szükség, kérjük, forduljon egy ügyfélszolgálathoz.

• A gépet csak az ajánlott hely- zetben és csak stabil, sima felü- leten használja.

• Ne üzemeltesse a gépet burkolt vagy zúzottköves felületen, ahol a kidobott anyag sérülést okozhat. Alkalmazás:

Vigyázat - éles szerszám! Vigyáz- zon, hogy ne vágja el ujjait vagy lábujjait. Lábait és ujjait munka közben mindig tartsa távol a hengertől és a kidobó nyílástól. Fennáll a sérülések veszélye!

• Soha ne használja a készüléket esőben, rossz időben, nyirkos környezetben vagy nedves gye- pen. Csak nappali fény vagy kellő világítás mellett dolgozzon. Így kerülheti el a baleseteket és.

• Ne dolgozzon a szerszámgép- pel, ha fáradt, vagy nem tud koncentrálni, ill. ha alkoholt fogyasztott vagy gyógyszert vett be. Mindig idejében tartson mun- kaszünetet. Végezze a munkát ra- cionálisan. A készülék használata közben egy gyelmetlen pillanat súlyos sérülésekhez vezethet.

• Ismerkedjen meg környezetével és ügyeljen az olyan lehetséges veszélyekre, melyeket a motor- zaj miatt nem hallhat.

• Ügyeljen arra, hogy a munka- végzés közben biztonságosan és stabilan álljon, főként lejtő- kön. Mindig a lejtőhöz képest keresztirányban dolgozzon, soha ne fel- vagy lefelé. Legyen különösen óvatos, ha a lejtőn módosítja a haladási irányt. Ne végezzen talajlazítást vagy gyepszellőztetést túl meredek lej- tőkön. Ezzel váratlan helyzetek- ben jobban az ellenőrzése alatt tudja tartani a készüléket.

• Kerülje a normálistól eltérő test- tartást és tartsa meg folyamato- san az egyensúlyát. Gyalogol- jon, ne fusson.

• A készüléket csak lépéstempóban és a nyelet két kézzel tartva ve- zesse. Legyen különösen óvatos, ha a készüléket megfordítja vagy maga felé húzza. Fennáll a meg- botlás veszélye!

• Óvatosan indítsa el a gépet, il- letve óvatosan működtesse az in- dítókart a jelen használati útmu- tatóban lévő utasítások szerint, és ügyeljen arra, hogy lábai megfelelő távolságra legyenek a fogaktól.

• Beindítás közben ne billentse a készüléket, kivéve, ha meg kell emelni. Ebben az esetben csak annyira billentse meg a készülé- ket, amennyire feltétlenül szüksé- ges, és csak a kezelőszeméllyel ellentétes oldalt emelje meg.

• Ne működtesse a készüléket teljesen felerősített gyűjtőkosár vagy ütközésvédő nélkül. Sérü- lésveszély! Ne nyúljon kezével vagy lábával forgó részekhez vagy forgó részek alá. Mindig tartózkodjon távol a kidobó-nyí- lástól.

• Ne használja a készüléket gyú- lékony folyadékok vagy gázok közelében. Ellenkező esetben tűz- és robbanásveszély áll fenn.

• Minden munkavégzés előtt húzza ki a készülék hálózati aljzatát.190

• Állítsa le a fogakat, ha a gépet meg kell billenteni, mert nem fü- ves felület felett kívánja szállítani és a gépet a megmunkálandó területről, illetve a megmunká- landó területre mozgatja.

Tartsa távol a csatlakozó- és hoss- zabbító kábeleket a fogaktól.

• Soha ne szállítsa a gépet műkö- désben lévő hajtással. A munka megszakítása:

• A készülék kikapcsolása után a henger még néhány másodper- cig forog. A kezeket és a lába- kat távol kell tartani.

• A rugós fogakat ne érintse meg, mielőtt az eszközt leválasztotta a hálózatról és a rugós fogak teljesen nyugalmi állapotba ér- tek. Éles szerszámok sérülésve- szélyt okoznak.

• A növénymaradványokat csak akkor távolítsa el, ha a készülék nyugalmi állapotban van. Min- dig tartsa tisztán és szabadon a fűkidobó nyílást.

• Kapcsolja ki a készüléket, ha szállítani, megemelni vagy billenteni akarja és ha nem a gyepen, hanem más felületeken kíván áthaladni.

• A készüléket soha ne hagyja felügyelet nélkül magára a mun- kahelyen. Gyermekek nem játsz- hatnak a készülékkel.

• Kapcsolja ki a készüléket és húz- za ki a hálózati csatlakozó dugót. Győződjön meg arról, hogy minden mozgó alkatrész teljesen leállt: - mindig, ha magára hagyja a gépet, - a kidobó nyílás tisztítása, illet- ve a blokkolások vagy eltömő- dések eltávolítása előtt, - ha a készüléket nem használja, - a gép ellenőrzése, tisztítása vagy a gépen történő munka- végzés előtt, - ha megsérült vagy összegab- alyodott a hálózati kábel, - ha a készülék idegen tárgyak- hoz ért. A gép újraindítása és a munkavégzés folytatása előtt ellenőrizze a gépet, hogy nincs-e rajta sérülés és végezze el a szükséges javításokat. Ha a gép elkezd szokatlanul erősen rezegni, akkor azonnal ellenőrizni kell a gépet, - nézze át, hogy nincs-e rajta sérülés; - végezze el a sérült alkatrészek szükséges javítását; - ellenőrizze, hogy nincsenek-e meglazult alkatrészek és húzza meg azokat.

• A készülék tárolása száraz és gyermekek által el nem érhető helyen történjen. Vigyázat! Így kerülheti el a készülék károsodását és az abból esetleg eredő személyi sérüléseket: Ápolja készülékét

• Kapcsolja ki a készüléket és emel- je meg, ha lépcsőkön szállítja.

• A gép bekapcsolása előtt min- dig ellenőrizni kell, hogy a csavarok, anyák, csapszegek és egyéb rögzítések megfelelően vannak-e rögzítve és a védőbe- rendezések és védőrácsok a he- lyükön vannak-e. A kopott vagy sérült címkéket ki kell cserélni.191

Ne használja a készüléket, ha a biztonsági szerkezetek (pl. az ütközésvédő), a vágószer- kezet részei vagy csapszegek hiányoznak, kopottak vagy sé- rültek. Főként a hálózati kábelt és az indítókart kell ellenőrizni sérülések tekintetében. A ki- egyensúlyozatlanság elkerülése érdekében a sérült szerszámok és csapszegek csak garnitúrá- ban cserélhetők ki.

• Soha ne működtesse hibás biz- tonsági berendezésekkel vagy burkolattal vagy biztonsági be- rendezések nélkül vagy sérült, illetve kopott kábellel.

• Csak a gyártó által szállított és ajánlott pótalkatrészeket és tar- tozékokat használja. Az idegen elemek alkalmazása a garanci- aigény azonnali megszűnését vonja maga után.

• Gondoskodjon arról, hogy min- den anya, csapszeg és csavar szorosan meg legyen húzva és a készülék biztonságos munka- állapotban legyen.

• Ne próbálja meg a készüléket saját kezűleg megjavítani, kivé- ve, ha e célra megfelelő képesí- téssel rendelkezik. Valamennyi, jelen útmutatóban nem megadott munkát csak általunk felhatal- mazott vevőszolgálati egységek hajthatnak végre.

• Készülékét kezelje gondosan. Tart- sa a szerszámokat tisztán, ezzel szavatolva a jobb és biztonsá- gosabb munkavégzést. Tartsa be a karbantartási előírásokat.

• Ne terhelje túl a készüléket. Csak a megadott teljesítménytar- tományban dolgozzon. Nehéz munkákhoz ne használjon ala- csony teljesítményű gépeket. Ne használja a készüléket olyan cé- lokra, melyekre nem rendeltetett.

• Rendszeresen ellenőrizze a gyűj- tőberendezés esetleges kopását vagy működőképességét.

• Biztonsági okokból cserélje ki a kopott vagy sérült alkatrészeket.

• Ügyeljen arra, hogy több foga- zattal rendelkező gép esetén az egyik fogazat mozgása a többi fogazat forgásához vezethet.

• A gép beállítása során ügyeljen arra, hogy ne szoruljon be az ujja mozgó fogazatok és a gép rögzített részei közé.

• Hagyja lehűlni a motort, mielőtt hosszabb időre leállítja a gépet.

• A fogazatok karbantartása so- rán ügyeljen arra, hogy a foga- zatok kikapcsolt hajtás esetén is mozoghatnak.

• Biztonsági okokból cserélje ki a kopott vagy sérült alkatrészeket. Kizárólag eredeti alkatrészeket és tartozékokat használjon.

• Ha a gépet karbantartás, ellen- őrzés, tárolás vagy tartozék- csere céljából leállítja, akkor le kell kapcsolni a hajtást, le kell választani a gépet a hálózatról és ellenőrizni kell, hogy minden mozgó alkatrész teljesen leállt. Ellenőrzések, beállítások stb. végzése előtt hagyja lehűlni a gépet. Kezelje gondosan és tart- sa tisztán a gépet. Elektromos biztonság: Vigyázat! Így kerülheti el az áramütés folytán bekövetkező baleseteket és a sérüléseket:192

• Minden használatbavétel előtt végezze el a hálózati és hosszab- bító vezetékek szemrevételezését rongálódásokra vagy elöregedés- re utaló jelekre tekintettel. A meg- rongálódott hálózati vezetékek növelik az áramütés veszélyét.

• Lehetőség szerint a készüléket csak hibaáram-védőszerkezettel RCD (Residual Current Device) fel- szerelt dugaszoló aljzatra csatla- koztassa, melynek kioldási árama nem magasabb, mint 30 mA. Ne üzemeltesse a gépet rossz időjá- rási körülmények között, különö- sen villámlás veszélye esetén.

• A hosszabbító vezetékeket tartsa tá- vol a vágószerszámoktól. Ha hasz- nálat közben megsérül a vezeték, azonnal le kell választani az áram- hálózatról. A VEZETÉKET TILOS

MEGÉRINTENI, AMÍG NINCS

LEVÁLASZTVA A HÁLÓZATRÓL. Elektromos ütés veszélye áll fenn. Ne használja a gépet, ha a ve- zeték sérült vagy kopott.

• Ha megsérül a készülék hálózati csatlakozóvezetéke, akkor azt egy speciális csatlakozóvezetékre kell kicserélni, ami a gyártótól vagy ügyfélszolgálatától szerezhető be.

• Ha e készülék csatlakozó vezeté- ke megsérül, azt a veszélyezteté- sek elkerülése érdekében a gyár- tóval, annak vevőszolgálatával vagy egy hasonlóan szakképzett szakemberrel ki kell cseréltetni.

• Tartsa távol a hosszabbító ve- zetékeket a fogaktól. A fogak megrongálhatják a vezetékeket és aktív elemekkel való érintke- zéshez vezethetnek.

• A sérült vezetéket tilos hálózatra csatlakoztatni és a sérült vezetéket mindaddig tilos megérinteni, amíg nincs leválasztva a hálózatról. A sérült vezeték az aktív részekkel való érintkezéshez vezethet.

• Ügyeljen arra, hogy a hálózati feszültség megegyezzen a típus- táblán megadott adatokkal.

• Kerülje teste földelt tárgyakkal való érintkezését (pl. fémkerítés, fémosz- lop). Fennáll a megnövekedett áramütés veszélye, ha a test földelt.

• Csak olyan, H05VV-F típusú, en- gedélyezett hosszabbító kábeleket alkalmazzon, melyek legfeljebb 75 m hosszúak és szabadban történő használatra rendeltettek. A hosszabbító kábel zsinórkereszt- metszete legyen legalább 1,0mm

Használat előtt a kábeldobokat mindig teljesen tekerje le. Ellenőriz- ze, hogy a kábel nem sérült-e.

• A hosszabbító kábel rögzítésé- hez használja az e célt szolgáló kábelfüggesztőt.

• Ne használja a kábelt a dugó dugaszoló aljzatból történő ki- húzásához. Óvja a kábelt hőtől, olajtól és éles peremektől.

• Kapcsolja ki a készüléket, és húz- za ki a csatlakozó dugót a duga- szoló aljzatból, ha a csatlakozó vezeték megsérült. Ha a csatlako- zó vezeték megsérül, a veszélyez- tetések elkerülése érdekében a gyártóval, annak vevőszolgálatá- val vagy egy szakképzett szakem- berrel ki kell cseréltetni.

• Amennyiben a csatlakozó veze- ték megrongálódott, mindenek előtt húzza ki a hosszabbító ve- zetéket a csatlakozó aljzatból. Ezután el lehet távolítani a be- rendezés csatlkaozó vezetékét.

• Tartsa távol a hosszabbítókábelt193

a mozgó veszélyes alkatré- szektől, hogy ne keletkezzen kár olyan kábeleken, amelyek feszültség alatt lévő alkatrészek érintéséhez vezethetnek. Maradvány-kockázatok Akkor is mindig maradnak marad- vány-kockázatok, ha az elektromos kéziszerszámot az előírtaknak megfelelően kezeli. A következő veszélyek léphetnek fel a jelen elek- tromos kéziszerszám felépítésével és kivitelezésével kapcsolatban: a) vágási sérülések b) halláskárosodás, ha nem visel megfelelő hallásvédőt. c) a kéz és kar rezgésből adódó egészségkárosodás, amen- nyiben a készüléket hosszabb ideig vagy nem megfelelően használja vagy a készülék nincs megfelelően karbantartva. Figyelem! Ez az elektromos szerszám üzem közben elek- tromágneses mezőt hoz létre. Ezek a mezők adott esetben hátrányosan befolyásolhatják az aktív és passzív orvostechni- kai implantátumokat. A súlyos vagy akár halálos sérülések kockázatának csökkentése érdekében azt javasoljuk az orvostechnikai implantátum- mal élő személyeknek, hogy a gép használata előtt kérjék orvosuk vagy az implantátum gyártójának tanácsát. Szerelési útmutató A készüléken végzett minden munka előtt húzza ki a hálózati csatlakozó dugót Az összeszerelés során ügyeljen arra, hogy a készülékkábel ne szo- ruljon be és elegendő játéka legyen.

Fogantyúszár felszerelése

1. Húzza a csatlakozósapkákat (6a) az

alsó száron (6) lévő csővégekre. Kissé hajlítsa fel az alsó szárat (6) és dugja a csatlakozósapkákkal (6a) a készü- lékházra (8) jobb és bal oldalon. Csa- varozza rá a szárnyas anyákkal és az alátétekkel (7).

2. Csavarozza a két középső szárat (5) a

szárnyas anyákkal, a csavarokkal és az alátétekkel (4) az alsó szárhoz (6).

3. Akassza be a kábeltartót (14) a fo-

gantyú felső szárába (3).

4. Csavarozza a fogantyú felső szárát (3)

a szárnyas anyákkal, a csavarokkal és az alátétekkel (4) a két középső szár- hoz (5).

5. Rögzítse a készülékkábelt (15) a készü-

lékkábel-rögzítőkkel (11) a szárhoz.

A gyűjtőkosár felszerelése/ürítése Figyelem: Ne működtesse a készüléket teljesen felerősített gyűjtőkosár vagy ütközésvé- dő nélkül. Sérülésveszély! A gyűjtőzsák a szellőztető henger- rel (

16) történő üzemeltetéshez

1. Húzza a fűgyűjtő zsákot a vázra.

2. Húzza a fűgyűjtő zsák műanyag füleit

a gyűjtőzsák-vázra és csatolja be a mű- anyag füleket. A gyűjtőkosár rögzítése a készüléken:

3. Emelje meg az ütközésvédőt (13).

4. A gyűjtőkosár rudazatán lévő stifteket

tolja a készülékburkolat befogó szerke- zetébe.

5. Engedje el az ütközésvédőt, ami ebben

a helyzetben tartja a gyűjtőkosarat (12). A gyűjtőzsák (12) töltöttségi szintjét az ütközésvédő fedélben (13) lévő átlátszó töltésszint-ellenőrző abla- kon keresztül ellenőrizheti. A gyűjtőkosár levétele/ürítése:

6. Emelje meg az ütközésvédőt (13) és

vegye ki a gyűjtőkosarat (12). Kezelés Vegye gyelembe a zajvédelmet és a helyi előírásokat. A munka-pozíciók beállítása Ez a készülék 5 fő beállítási helyzettel ren- delkezik: +10 mm: Szállítási pozíció A szerszám maximális biztonsági távolsága ebben a helyzetben áll fenn a padlóhoz. -3 mm: Munka-pozíció Az új állapotú készülékkel ebben a beállí- tásban dolgozzon. - 3 tól -12 mm: Utánállítási pozíciók A kések vagy a rugós fogak növekvő kopá- sa esetén a munka-pozíció süllyeszthető. A kopást az egyre inkább romló munka- eredményen észlelheti. Az állítási mélység fokozatonként kb. 3 mm.

1. A munka-pozíció beállításához a készü-

léket ki kell kapcsolni.

2. Állítsa be a mélységállításhoz való kart

10) és hagyja, hogy bekattanjon a

3. Mindkét (bal és jobb oldali) kereket

külön-külön kell ugyanabba a pozícióba állítani. Az utánállítási pozíció kiválasztása megfelelő kopás nélkül a motor túlterhelését és a henger sérülését okozhatja.

Be- és kikapcsolás Bekapcsolás előtt ügyeljen arra, hogy a készülék ne érintkezzen tárgyakkal. Lá- bait és kezeit munka közben tartsa távol a hengertől és a kidobó nyílástól. Fennáll a sé- rülések veszélye!

1. Állítsa a készüléket egy sima és egyenle-

2. Csatlakoztassa a hosszabbítókábelt a

készülék-csatlakozóaljzathoz (18).

3. A húzásmegszüntetéshez formáljon a

hosszabbító kábel végéből egy hurkot és akassza be a húzásmegszüntetőbe (14).

4. Csatlakoztassa a készüléket hálózati

5. A bekapcsoláshoz nyomja le a marko-

laton lévő elektronikus kapcsolózárt (1), majd húzza az indítókart (2) a marko- lat irányába. Engedje el az elektronikus kapcsolózárt (1).

6. Kikapcsoláshoz engedje el az indító-

Túlterhelés-védelem: A készülék túlterhelése esetén a motor automa- tikusan kikapcsol. Engedje el az indítókart és kb. 1 perc lehűlési idő után indítsa be újra a készüléket. Figyelem! A henger a kikap- csolás után késleltetéssel áll le. Járó motor mellett ne szállítsa és ne döntse meg a készüléket és ne érintse meg a járó hengert. Fennáll a sérülések veszélye! Munkavégzés a készülékkel Az ápolt gyep megtartása érdekében javasol- juk a gyep 4 - 6 hetente történő szellőztetését. A vertikális gyepvágás intenzívebb beavat- kozás, mint a szellőztetés, ezért elvégzését évente csak egy alkalommal javasoljuk. Ennek legjobb időpontja tavasszal van az első fűnyírás után. A lejtőkön mindig a lejtőhöz képest keresztirányban dol- gozzon. Hátrafelé haladásnál és a készülék húzása közben legyen különösen óvatos. Fennáll a megbotlás veszélye! A munka elvégzése után és a ké- szülék szállításához kapcsolja ki a készüléket, húzza ki a hálózati csat- lakozó dugót és várja meg, míg leáll a henger. Minél alacsonyabbra van vágva a fű, annál könnyebben lehet vele dolgozni. Ezáltal a készülék alacso- nyabb terhelésnek van kitéve és nő a henger élettartama.

• A készüléket használhatja gyűjtőkosárral vagy gyűjtőkosár nélkül. A gyepszellőz- tetéshez ajánlott a gyűjtőzsákkal történő munkavégzés. A talajlazításhoz ajánlott a gyűjtőzsák nélkül történő munkavégzés.

• Nyírja le a füvet a kívánt vágásmagasságra.

• A talajlazítót tilos magas fűben használni. Különben az feltekeredik a talajlazító hengerére és a berendezés megrongáló- dásához vezet.

• Válasszon egy megfelelő munka- ill. utánállítási pozíciót (a henger kopási jelensége esetén) úgy, hogy a készülék ne legyen túlterhelve.

• Kezdje a munkát a dugaszoló aljzat kö- zelében és folytassa a munkát a dugaszo- ló aljzattól eltávolodva.

• Mindig maga mögött vezesse a hosszabb- ító kábelt, és ha megfordul, mindig tegye azt a már megmunkált oldalra.

• A készüléket lépéstempóban, lehetőleg egyenes sávokban vezesse. A hiánytalan szellőztetés vagy vertikális gyepvágás érdekében a sávoknak néhány centiméter szélességben mindig fedniük kell egymást. Az egy helyen történő túl hosszú elidőzés sérülést okozhat a gyepes földben.

• A hosszabbító kábel miatti akadályoz- tatás elkerülése érdekében a készüléket mindig úgy kell fordítani, hogy a száron lévő kábel-húzásmegszüntető mindig a megmunkált oldal felé nézzen.

• A készüléket minden használat után tiszto- gassa meg (lásd „Tisztítás/Karbantartás”).

• Nagyon mohás gyep megmunkálása után javasoljuk új fűmag kiszórását. Így gyor- sabban regenerálódik a gyepfelület. Szállítás

• A készülék szállításához használja a szál- lítási helyzetet +10 mm (lásd „A munka- pozíciók beállítása“).

• Emelje meg a készüléket, ha lépcsőkön és196

érzékeny felületeken (pl. csempén) szállítja. Használja a hordozó fogantyút (

9). Tisztítás, karbantartás, tárolás Valamennyi, jelen útmutató- ban nem ismertetett munkát csak egy általunk felhatal- mazott vevőszolgálati egység által végeztessen el. Csak ere- deti alkatrészeket használjon. A henger kezelése során viseljen kesztyűket.. Minden karbantartási és tisztítási munka előtt kapcsolja ki a készüléket, húzza ki a hálózati csatlakozó dugót és várja meg a henger leállását. Figyelem! Veszélyes mozgó alkatré- szek okozta sérülésveszély! Általános tisztítási és karban- tartási munkák Ne spriccelje le a készüléket víz- zel és ne tisztítsa folyó víz alatt. Fennáll az áramütés veszélye és a készülék megsérülhet.

• A munka után a kerekekre, a szellőző- nyílásokra, a fűkidobó nyílásra és a hengerre tapadó növénymaradványokat távolítsa el. Ehhez ne használjon kemény vagy hegyes tárgyakat, mivel sérülést okozhatnak a készülékben.

• Teljesen ürítse ki a gyűjtőkosarat.

• Mindig tartsa a készüléket tisztán. Ne használjon tisztító- vagy oldószereket. Nem vállalunk felelősséget a készülékeink által okozott károkért, ha azok szakszerűtlen javításból vagy nem eredeti alkatrészek alkalmazásából, illetve nem rendeltetésszerű használatból erednek.

A henger cseréje Kapcsolja ki a készüléket, húzza ki a hálózati csatlakozó dugót és várja meg, míg leáll a henger. A henger kezelése során viseljen kesztyűket.

1. Fordítsa meg a készüléket.

2. Csavarja ki a szárnyascsavart (19) és

húzza felfelé a csapágyrögzítőt (23).

16/17) ferdén és húzza ki a tengelyt a hatszögletes befogóból (20).

4. Fordított sorrendben szerelje be az új

• A készülék tárolása száraz és gyerme- kek által el nem érhe tő helyen történjen.

• Hagyja kihűlni a motort, mielőtt a készü- léket zárt terekben leállítja.

• Ne tekerje a készüléket műanyag zsá- kokba, mivel nedvesség képződhet. fali tartó nélkül: Helytakarékos tároláshoz a szárat össze lehet csukni a szárnyas anyák meglazítása után. Ügyeljen arra, hogy a készülékká- bel ne szoruljon be. fali tartóval: Az összecsukott egységet a fali tartó segít- ségével felakaszthatja.197

Csavarozza fel a fali tartót (21) a mellékelt csavarokkal (22) szükség esetén tiplik segítségével (nem része a csomagnak) a falra. Akassza fel a készüléket az alsó száránál (6). Rendszeresen ellenőrizze a fali tartó stabil helyzetét. Eltávolítás és környezetvédelem Gondoskodjon a szerszámgép, a tartozék- részek és a csomagolás környezetbarát újra hasznosításáról. Az elektromos gépek nem a háztartá- si hulladékba tartoznak. Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv: A fogyasztókat jogszabály kötelezi arra, hogy az elektromos és elektronikus berendezéseket élettartamuk végén eljuttassák környezetbarát újrahasznosításra. Ilyen módon környezet- barát és erőforrás-kímélő újrahasznosítás biztosítható. A nemzeti jogba való átültetéstől függően a következő lehetőségek állnak rendelkezésére:

• visszaadás egy értékesítő helyen,

• leadás egy hivatalos gyűjtőhelyen,

• visszaküldés a gyártónak/forgalmazónak. Ez nem érinti a hulladékká vált készülékek tartozékait és elektromos alkatrészek nélküli segédeszközeit. Pótalkatrészek/Tartozékok Pótalkatrészeket és tartozékokat az alábbi honlapon rendelhet: www.grizzlytools.shop Ha esetleg problémája akad a rendelési folyamattal kapcsolatosan, kérjük, használja a kapcsolatfelvételi űrlapot. További kérdések esetén forduljon a szervizközponthoz (lásd a(z) 199. oldalon). Poz. Poz. Megnevezés Cikk-sz. Használati Robbantott utasítás ábra 4 21-24 anyák, csavarok, alátétek (4x mindegyik) 91110184 5 26 középső szár (2x) 91110186 6 28 alsó szár 91110188 12 90, 91 gyűjtőzsák 91110196 16 67-76 szellőztető henger rugós fogakkal 91110193 17 67-70, 74-80 gyepszellőztető henger késsel 91110194 19/23 81-84 szárnyas csavar + csapágyrögzítő 91110195 21 92, 93 fali tartó 91110197198

Hibakeresés Probléma Lehetséges ok Hibaelhárítás Abnormális zörejek, zörgés vagy rezgések Idegentest a hengeren

16/17) Az idegentestet eltávolítjuk A rugós fog vagy a hengerkés megsérült A hengert kicseréljük A henger

16/17) nincs szabályszerűen felszerelve A hengert szabályszerűen felszereljük (lásd A henger cseréje fejezetet) Csúszik a fogas szíj Kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót. Távolítsa el a talaj- és a fűmaradványokat. A készülék nem indul be Nincs hálózati feszültség Ellenőrizni kell a dugaszoló aljzatot, a kábelt, a vezetéket, a dugót - adott esetben javíttatás villamossági szakember által Indítókar (

meghibásodott Javítás vevőszolgálat által A szénkefék elkoptak A motor meghibásodott A motor kihagy Idegen test miatti blokkolás Az idegentestet eltávolítjuk A gyep túl magas Előnyírást végzünk, lásd a „Kezelés“ fejezetben A kilépő nyílás eltömődött Megtisztítjuk a kilépő nyílást Kiold a túlterhelés-védelem A készüléket kb. 1 percig hagyjuk kihűlni

munkaeredmény nem kielégítő Elkoptak a szellőztető henger rugós fogai

16) A hengert kicseréljük A vertikális gyepvágó henger kése (

sérült A hengert kicseréljük A fogas szíj meghibásodott Javítás vevőszolgálat által Szállítási pozíció vagy hibás munka-pozíció van kiválasztva lásd A munka-pozíciók beállítása fejezetet A gyep túl magas Előnyírást végzünk, lásd a „Kezelés“ fejezetbenHU HU JÓTÁLLÁSI TÁJÉKOZTATÓ A termék megnevezése: Elektromos talajlazító/gyepszellőztető Gyártási szám: IAN 373769_2204 A termék típusa: PLV 1500 C2 A gyártó cégneve, címe, e-mail címe: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany E-Mail: [e-mail] Szerviz neve, címe, telefonszáma: Szerviz Magyarország Tel.: [phone] E-Mail: [e-mail] W+T Környezetvédelmi és Szolgáltató Kft. Dunapart also 138 2318 Szigetszentmárton Tel.: [phone] Az importáló/ forgalmazó neve és címe: Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üz-

le-tében történt vásárlás napjától számított 3 év, amely jogvesztő. A jótállási idő a fo- gyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.

2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthe-

tő. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári zetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.

3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a

forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű hasz-ná- latot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvé-nye- sítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben. (A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.) A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalma-zó- nak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseré-léshez fűződő érdeke alapos ok miatt megszűnt,árleszállítást kérhet, vagy elállhat a szer- ződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

4. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát

bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba fel-fe- #dezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.

5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön

nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, vala- mint szállításáról a forgalmazónak kell gondoskodnia.

6. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakítás-ból,

helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a for-galmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat-részek (világító- testek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgal- mazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

7. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkama-

rák mellett működő békéltető testület eljárását is kezdeményezheti. A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetősé- gét nem érinti. Kijavítást ellenőrző szelvény: A jótállási igény bejelentésének időpontja: A hiba oka: Javításra átvétel időpontja: A hiba javításának módja: A fogyasztó részére történő visszaadás időpontja: A szerviz bélyegzője, kelt és aláírás: Kicserélést ellenőrző szelvény: A jótállási igény bejelentésének időpontja: Kicserélés időpontja: A cserélő bolt bélyegzője, kelt és aláírás:201

Az eredeti CE megfelelőségi nyilatkozat fordítása Ezennel igazoljuk, hogy a Elektromos talajlazító/gyepszellőztető olló PLV 1500 C2 Sorozatszám 000001 - 072000 kezdve a következő vonatkozó EU irányelveknek felel meg a mindenkor érvényes meg- fogalmazásban: 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU)2015/863 A megegyezés biztosítása érdekében a következő harmonizált szabványokat, valamint nemzeti szabványokat és rendelkezéseket alkalmaztuk: EN 60335-1:2012/A15:2021 • EN 50636-2-92:2014

EN 61000-3-2:2014 • EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013 • EN 61000-3-3:2013/A2:2021 • EN IEC 63000:2018 Ezenkívül a 2000/14/EC zajkibocsátásról szóló irányelv szerint igazoljuk: Hangteljesítményszint garantált: 98 dB mért: 94,5 dB Alkalmazott onformitásértékelő eljárás a V / 2000/14/EC mellékletnek megfelelően Jelen megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó a felelős: Christian Frank Dokumentációs megbízott Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, Germany

• A nyilatkozat fent ismertetett tárgya összhangban van az Európai Parlament és a Tanács 2011/65/EU (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezések- ben való alkalmazásának korlátozásáról szóló irányelv előírásaival.303
