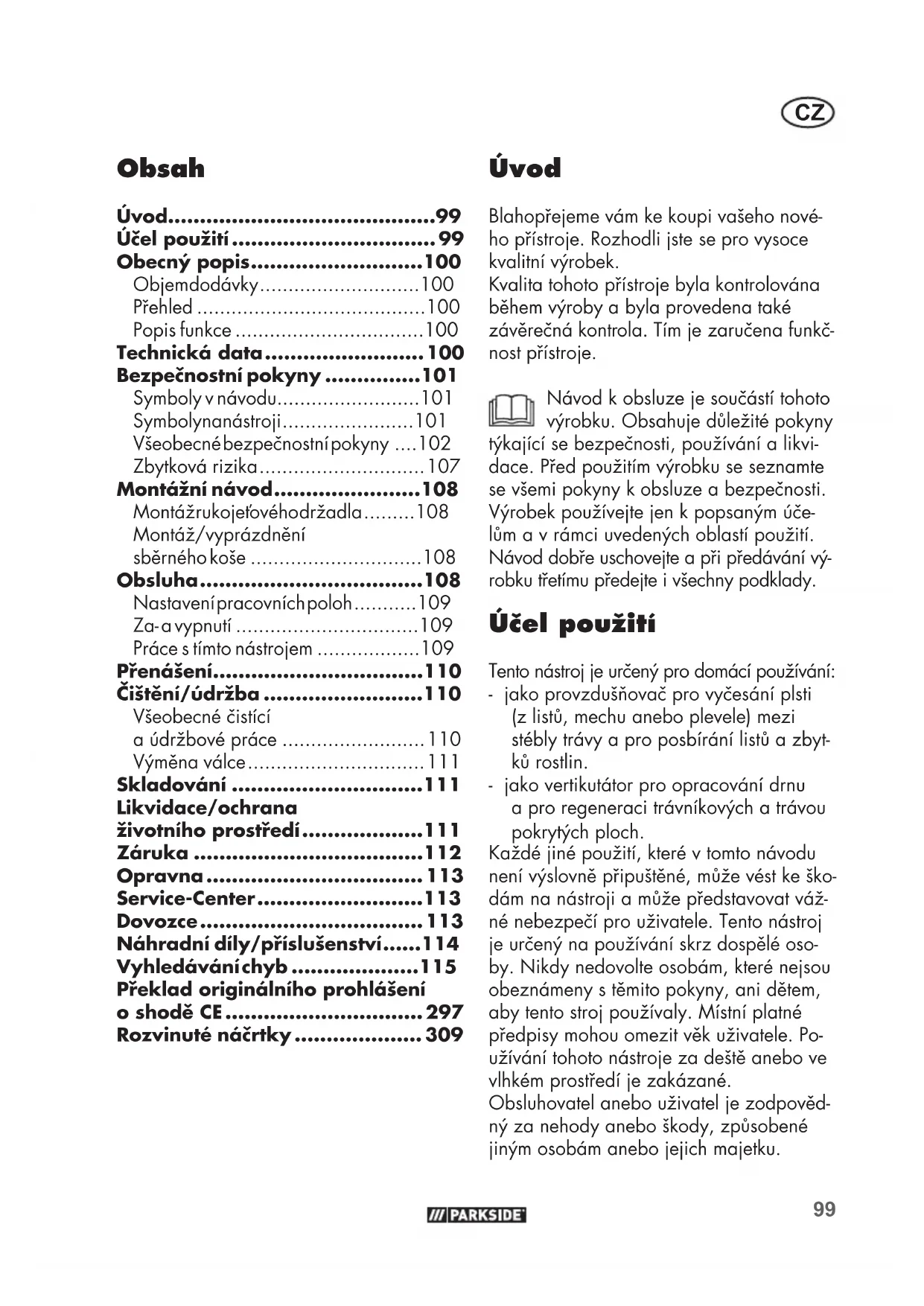

Účel použití......99

Obecný popis......100

Objemdodávky....100

Přehled 100

Popis funkce 100

Technická data....100

Bezpečnostní pokyny ......101

Symboly v návodu....101

Symbolynanástroji....101

Všeobecné bezpečnostní pokyny ....102

Zbytková rizika....107

Montážní návod....108

Montážrukojeťovéhodržadla......108

Montáž/vyprázdnění

sběrného koše 108

Obsluha....108

Nastavenípracovníchpoloh......109

Za-avypnutí 109

Práce s tímto nástrojem .....109

Přenášení......110

Čištění/údržba ......110

Všeobecné čistící

a údržbové práce ...... 110

Výměna válce....111

Skladování ......111

Likvidace/ochrana

životního prostředí......111

Záruka 112

Opravna 113

Náhradní díly/příslušenství.....114

Vyhledávání chyb ......115

Překlad originálního prohlášení

o shodě CE....297

Rozvinuté náčrtky 309

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti.

Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Tento nástroj je určený pro domácí používání:

- jako provzdušňovač pro vyčesání plsti (z listů, mechu anebo plevele) mezi stébly trávy a pro posbírání listů a zbytků rostlin.

- jako vertikutátor pro opracování drnu a pro regeneraci trávníkových a trávou pokrytých ploch.

Každé jiné použití, které v tomto návodu není výslovně připuštěné, může vést ke škodám na nástroji a může představovat vážné nebezpečí pro uživatele. Tento nástroj je určený na používání skrz dospělé osoby. Nikdy nedovolte osobám, které nejsou obeznámeny s těmito pokyny, ani dětem, aby tento stroj používaly. Místní platné předpisy mohou omezit věk uživatele. Používání tohoto nástroje za deště anebo ve vlhkém prostředí je zakázané.

Obsluhovatel anebo uživatel je zodpovědný za nehody anebo škody, způsobené jiným osobám anebo jejich majetku.

CZ

Výrobce neručí za škody, které byly způsobené používáním v rozporu s určením tohoto nástroje anebo nesprávnou obsluhou.

Obecný popis

Zobrazení nejdůležitějších funkčních částí najdete na straně obálky.

Objem dodávky

Vyjměte opatrně tento nástroj z obalu a zkontrolujte, zda jsou kompletně obsažené následující části:

• Kryt prístroje s trhacím válcem a ochranou proti nárazu
  • provzdušňovací válec
• horní držadlo
• spodní držadlo
  • 2 střední držadla
  • záchytný pytel s tyčovým ústrojím
  • odlehčení tahu síťového kabelu
  • 2 kabelové svorky
• 6 křídlaté matice
  4 šrouby
  6 podložky
  2 spojovací krytky
• držák na stěnu
  • Návod k obsluze

Přehled

1 elektronická blokace zapnutí
2 spouštěcí páka
3 horní držadlo
4 křídlaté matice, šrouby a podložky pro upevnění držadla
5 střední držadla
6 spodní držadlo
6a spojovací krytky
7 křídlaté matice a podložky pro upevnění držadla

8 kryt zařízení
9 rukojeť pro prénášení
10 páka řestavení hloubky
11 svorka kabelu zařízení
12 záchytný pytel
13 klapka ochrany proti nárazu
14 odlehčení tahu síťového kabelu
15 kabel prístroje
16 válec větráku s pružinovými hroty
17 trhací válec s nožem

E 19 křídlatý šroub k upevnění válce 20 Šestihranný upínač válce

G 21 držák na stěnu 22 šrouby, držák na stěnu

E 23 upevnění ložiska

Popis funkce

Elektrický vertikutátor a provzdušňovač má dva snadno vyměnitelné pracovní válce: jeden ventilátorový válec z tvrdého plastu s vertikálně rotujícími pružinovými ozuby a s jedním vertikutátorovým válcem se svisle připevněnými noži z ušlechtilé oceli. Tento nástroj je vybavený vysoce hodnotným plastovým pouzdrem se sběrným košem a s držadlem rukojeti se sklápěcí funkcí. Funkci obslužných částí si prosím zjistěte z následujících popisů.

Technická data

Elektricky vertikutator/provzdušnovac travniku....PLV 1500 C2

Příkon motoru P....1500W

Sítové napětí U....230V\~, 50 Hz

Třída ochrany ......☐ II (dvojitá izolace)

Druh ochrany....IPX4

Pracovní otáčky nástroje (n _0 ).....3600 min ^-1 Šířka válce .... 36 cm

Přestavení hloubky....5-násobné

(-3/-6/-9/-12 mm

+ transportní poloha 10 mm)

Objem sběrného koše....50 l

Hmotnost (vč. příslušenství) .....cca 11,5 kg Hladina akustického tlaku

(L_pA) .....74,5 dB, K_pA = 2,54 dB

Uroveň akustického výkonu

zaručená 98 dB

měřená (L WA )...... 94,5 dB, K wA =2,54 dB Vibrace na rukojeti

(a_h) 1,239m/s ^2 , K=1,5m/s ^2

Hodnoty hluku a vibrací byly zjištěné v souladu s normami a ustanoveními jmenovanými v prohlášení o shodě.

Uvedená hodnota emisí vibrací byla změřena podle normovaného zkušebního postupu a může se použít ke srovnání jednoho elektrického nářadí s jiným.

Uvedená hodnota emisí vibrací se může použít také k odhadnutí přerušení funkce.

Výstraha:

Hodnota emisí vibrací se může

během skutečného používání elektrického nářadí lišit od uvedené hodnoty, v závislosti na způsobu, kterým se elektrické nářadí používá.

Existuje nutnost stanovit bezpečnostní opatření pro ochranu obsluhy, spočívající v odhadnutí přerušení funkce za podmínek skutečného používání (přitom je třeba zohlednit všechny podíly provozního cyklu, například doby, v nichž je elektrické nářadí vypnuté, a doby, v nichž je sice zapnuté, ale běží bez zatížení).

Bezpečnostní pokyny

Tento odsek pojednává o základních bezpečnostních předpisech při práci s tímto nástrojem.

Symboly v návodu

Výstražní znaky s údaji pro vyvarování se škodam na osobách a na věcích.

Příkazové znaky s údaji pro zabránění škodám.

Vytáhněte síťovou zástrčku.

Při manipulaci s válcem používejte rukavice.

Upozorňovací znaky s informacemi, pro lepší zacházení s tímto nástrojem.

Symboly na nástroji

Pozor st návod na obsluhu.

Nebezpečí poranění skrz odmrštěné části. Kolemsto-jící osoby nepřipouštět do blízkosti tohoto nástroje.

Nebezpečí skrz elektrický úder pri poškození sítového kabelu! Nepřipouštět kabel do blízkosti rezných nástrojů a do blízkosti tohoto nástroje!

CZ

Pozor - ostrý nástroj. Nepřibližujte ruce a nohy. Otáčení válce po vypnutí motoru ještě pokračuje.

Před údržbovými pracemi anebo když je síťový kabel poškozený, vytáhněte zástrčku z elektrické zásuvky.

Noste ochranu sluchu a očí.

Přístroj nevystavujte působení vlhkosti. Nepracujte v dešti.

Pozor! Doběh válců.

Údaj výkonu hladiny hluku L _WA v dB(A).

Třída ochrany II (dvojitá izolace)

Elektrické nástroje nepatří do domácího odpadu.

Zapnutí/ vypnutí

Poloha pro transportování a pracovné poloha

Všeobecné bezpečnostní pokyny

Tento nástroj může při ne-správném používání zapříčinit vážná poranění. Předtím, než s tímto nástrojem začne-

te pracovat, pečlivě přečtěte návod na obsluhu a dobře se obeznamte se všemi obslužnými prvky. Dobře uložte tento návod, aby Vám byly příslušné informace kdykoliv k dispozici.

Dojde-li během provozu k nehodě nebo poruše, je nutné přístroj okamžitě vypnout a vytáhnout síťovou zástrčku. Zranění řádně ošetřete nebo vyhledejte lékařskou pomoc. Při odstraňování poruch si přečtěte kapitolu „Hledání závad“ nebo se obratte na naše servisní centrum.

Práce s tímto nástrojem:

Pozor! Tento nástroj může vyvolat vážná poranění. Takto se vyvarujete nehodám a poraněním:

Příprava:

- Tento přístroj není určen pro použití dětmi, osobami s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi nebo osobami, které nejsou obeznámeny s pokyny. Děti musí být pod dohledem, aby se zajistilo, že si nebudou hrat s přístrojem. Čištění a údržbu nesmí provádět děti.

- Dojde-li k poškození síťové přípojky tohoto přístroje, musí se tato vyměnit za speciální připojovací vedení, které je k dispozici u výrobce nebo jeho zákaznického servisu.

• Přístroj se nesmí používat v polohách vyšších než 2000 m.
• Pozorně si přečtěte pokyny. Seznamte se s ovládacími prvky a správným používáním stroje.
• Je nutné pamatovat na to, že sám uživatel je odpovědný za úrazy nebo za ohrožení jiných osob nebo za jejich majetek.
• Zařízení není vhodné pro používání dětmi.
• Nikdy nepoužívejte tento nástroj tehdy, když jsou osoby, obzvlášť děti a domácí zvířata nablízku.
• Zkontrolujte areál, na kterém se tento nástroj použije a odstraňte kameny, hole, dráty a jiná cizí tělesa, které mohou být zachycené a odmrštěné.
  Nepoužívejte tento nástroj na zarovnání nerovností povrchu země.
• Noste vhodný pracovní oděv, jakož i pevnou obuv s neklouzavou podrážkou, robustné dlouhé kalhoty, ochranu uší a ochranné brýle. Nepoužívejte tento nástroj tehdy, když jdete bosi anebo když nosíte otevřené sandály. Nenoste volně visící oděv ani oděv s visícími šňúrami nebo kravatou. Ochranné zařízení a osobní ochranné výstroje chrání Vaše vlastní zdraví a zdraví ostatních a zabezpečují plynulý provoz tohoto nástroje.
• Nepracujte s poškozeným, neúplným anebo bez souhlasu výrobce přestavěným nástrojem. Nepracujte s poškozenými anebo chybějícími ochrannými zařízeními (např. startovací páka, odblokovací tlačítko, nárazová ochrana).

Nikdy nevyřazujte ochranná zařizení z funkce (např. přivázáním startovací páky). Tím je zajištěno, že zůstane zachována bezpečnost přístroje.

- Ujistěte se před spuštěním přístroje, že v otvoru pro nůž není zasunutý žádný předmět nebo větev, že přístroj stabilně stojí a pracovní úsek je vyklizený a není ničím blokovaný.

Zkontrolujte stav vašeho prodlužovacího kabelu a přípojného vedení vašeho přístroje. Použijte potřebná ochranná zařizení. Hrozí nebezpečí úrazu.

- Jestliže se u vašeho přístroje při zapnutí objeví nezvyklé vibrace nebo zvuky, vytáhněte zástrčku ze zásuvky a zkontrolujte nožový válec. Ujistěte se, že nožový válec neblokují zbytky sekané hmoty ani nezůstaly mezi noži. Pokud nezjistíte žádné problémy, zašlete přístroj zpět zákaznickému servisu.

- Jestliže nože již správně neřežou nebo jestliže je motor přetížený, zkontrolujte všechny díly vašeho přístroje a nahradte opotřebované díly. Pokud bude nutná větší oprava, obratte se na zákaznický servis.

- Stroj používejte pouze v doporučené poloze a pouze na pevném rovném povrchu.

- Nepoužívejte stroj na dlážděných nebo štěrkových plochách, kde může kvůli vymrštenému materiálu dojít ke zranění.

Použití:

- Pozor - ostrý nástroj. Nepořežte si prsty na rukách anebo na

CZ

nohou. Při práci nikdy nepřibližujte nohy a prsty k válci a k vyhazovacímu otvoru. Existuje nebezpečí poranění!

- Nepoužívejte tento nástroj za deště, při zlém počasí, ve vlhkém prostředí anebo na mokrém trávníku. Pracujte pouze za denního světla anebo při dobrém osvětlení. Takto zabráníte nehodám.

- Nepracujte s tímto nástrojem když jste unaveni anebo nesou-středěni anebo po požití alkoholu anebo tabletek. Udělejte si vždy včas pracovní přestávku. Postavte se k práci s rozvahou. Moment nepozornosti při používání přístroje může vést k těžkým poraněním.

- Obeznamte se s okolím a dbejte na možná nebezpečí, které kvůli hluku motoru nebudete moct slyšet.

- Dbejte při práci na bezpečný postoj, obzvlášť na svazích. Pracujte vždy ve směru příčně ke svahu, nikdy ne směrem nahoru anebo dolů. Budět obzvlášť opatrní, když měníte směr jízdy na svahu. Na nadměrně strmých svazích neprovádějte vertikulování. Takto můžete v případě neočekávaných situací lépe kontrolovat přístroj.

- Vývarujte se neobvyklého držení tela a vždy udržujte rovnováhu. Přecházejte, neběhejte.

- Vedte tento nástroj pouze krokovým tempem a oběma rukama na rukojeti. Budte obzvlášť opatrní, když tento nástroj obracíte anebo ho k sobě přitahujete. Nebezpečí klopýtnutí!

• Spouštěcí páku spouštějte nebo používejte opatrně v souladu s pokyny v této příručce a dbejte na dostatečný odstup mezi podstavci a hroty.
• Nepřeklápějte tento nástroj při startování, ledaže by se musel nadzvednout. V tom případě překlápějte tento nástroj pouze natolik, nakolik to je bezpodmínečně nutné a zvedejte pouze z té strany, která je odvrácena od obsluhující osoby.
• Neprovozujte tento nástroj bez úplně připevněného sběrného koše anebo bez ochrany proti nárazům. Nebezpečí poranění! Nikdy nepokládejte ruce ani nohy na rotující části ani pod ně. Vždy se zdržujte v bezpečné vzdálenosti od vyhazovacího otvoru.
• Nepoužívejte tento nástroj v blízkosti zápalných kapalin anebo plynů. Pří nedbání na toto existuje nebezpečí požáru anebo exploze.
• Pred jakoukoliv prací na zařízení vytáhněte síťovou zástrčku ze zásuvky.
• Zastavte hroty, když je stroj nutné naklonit, aby jej bylo možné přesunout po jiných oblastech, než je tráva, a také při přesunu stroje z opracovávané plochy a na ni.
• Připojovací a prodlužovací kabely udržujte v bezpečné vzdálenosti od hrotů.
• Nikdy stroj nepřenášejte, když je pohon v chodu.

Přerušení práce:

- Po vypnutí tohoto nástroje se vá-

lec ještě po dobu několika vteřin otáčí. Nepřibližujte k němu ruce ani nohy.

• Pružných hrotů se nedotýkejte před odpojením zařízení od sítě a úplným zastavením těchto hrotů. Hrozí nebezpečí poranění ostrým nástrojem. Hrozí nebezpečí úrazu.
• Části rostlin odstraňujte pouze při stání tohoto nástroje. Udržujte otvor na vyhazování trávy vždy v čistém a průchozím stavu.
• Vypněte tento nástroj, když ho chcete transportovat, nadzvednout anebo naklopit a když se mají přecházet jiné plochy než je trávník.
• Nikdy nenechávejte tento nástroj bez dohledu na pracovišti.
• S přístrojem si nesmí hrát děti.
• Vypněte tento nástroj a vytáhněte síťovou zástrčku ze zásuvky. V následujících případech se ujistěte, že se všechny pohyblivé části zcela zastavily:

- vždy, když opouštíte tento stroj,

- předtím, než začnete čistit vyhazovací otvor anebo než začnete odstraňovat zablokování anebo ucpání,

- když se tento nástroj nepou- žívá,

- před kontrolou, čištěním nebo prací na stroji,

- když je síťový kabel poškozeny anebo zamotaný,

- pó kontaktu s cizímí tělesy. Před opětovným spuštěním a prací se strojem zkontrolujte, zda není poškozen, a případně provedte potřebné opravy.

Pokud stroj začne neobvykle silně vibrovat, je nutná její okamžitá kontrola,

• zjistěte poškození;
• nechte provést potřebné opravy poškozených částí;
• zkontrolujte uvolněné části a pevně je dotáhněte.

- Uložte tento nástroj na suchém místě a mimo dosahu dětí.

Pozor! Takto se vyvarujete škodám na nástroji a prípadně z tohoto vyplývajícím škodám na osobách:

Ošetřujte svůj nástroj

- Vypněte tento nástroj a nadzvedněte ho, když ho transportujete po schodech.

- Před zapnutím stroje vždy zkontrolujte, zda jsou všechny šrouby, matice, čepy a další upevnovací prvky dobře zajištěny a zda jsou ochranné kryty a ochranné mřížky na svém místě. Opotřebované nebo poškozené nálepky musí být vyměněny. Nepoužívejte tento nástroj, když schází, jsou opotrebená anebo poškozená bezpečnostní zařízení (např. nárazová ochrana), části řezného zařízení anebo svorníky. Kontrolujte obzvlášť síťový kabel a startovací páku ohledně poškození. Kvůli zabránění nevyváženosti se smí poškozené nástroje a svorníky vyměňovat pouze po sadách.

- Nikdy neprovozujte prístroj s vadnými ochrannými zařízeními nebo vadnými ochrannými kryty nebo bez ochranných zařízení nebo s poškozeným či opotře-

CZ

bovaným kabelem.

- Používejte pouze náhradní díly a díly příslušenství, které jsou výrobcem dodávané a doporučené. Použití cizích dílů vede k okamžité ztrátě nároku na garancii.

- Postarejte se o to, aby byly všechny matice, svorníky a šrouby pevně přitažené a aby byl tento nástroj v bezpečném pracovním stavu.

- Nepokoušejte se sami opravovat tento nastroj, ledaže byste byli pro toto odborně vyškoleni. Všechny práce, které v tomto návodu nejsou uvedené, smí být vykonávané pouze námi zplnomocněnými servisními místy pro zákazníky.

- Zacházejte se svým nástrojem starostlivě. Udržujte nástroje čisté, abyste mohli lépe a bezpečněji pracovat. Dodržujte předpisy pro údržbu.

- Nepřetěžujte Váš nástroj. Pracujte pouze v udaném výkonovém rozsahu. Nepoužívejte výkonově slabé stroje pro těžké práce. Nepoužívejte Váš nástroj pro účely, pro které není určený.

- Pravidelně kontrolujte, zda není zařízení na zachytávání prachu opotřebeno nebo zda neztratilo svou funkci.

- Z bezpečnostních důvodů vyměňte opotřebované nebo poškozené díly.

- Ujistěte se, že stroj s několika nástavci na hroty může sestavou hrotů pohybovat tak, aby se otáčely ostatní nástavce na hroty.

- Při seřizování stroje dbejte na prsty, aby neuvázly mezi pohyblivými sestavami hrotů a pevný-

mi částmi stroje.

- Před dlouhodobým vypnutím stroje nechte motor vychladnout.

- Při údržbě nástavců hrotů dbejte, aby bylo možné i při vypnu-tém pohonu pohybovat nástavci hrotů.

- Z bezpečnostních důvodů vyměňte opotřebované nebo poškozené díly. Používejte výhradně originální náhradní díly a příslušenství.

- Pokud stroj zastavíte kvůli údržbě, kontrole, skladování nebo výměně příslušenství, vypněte pohon, odpojte stroj od elektrické sítě a ujistěte se, že se všechny pohyblivé části zcela zastavily. Před provedením jakýchkoli kontrol, seřízení atd. nechte stroj vychladnout. Udržbu stroje provádějte pečlivě a stroj udržujte v čistotě.

Elektrická bezpečnost:

Pozor! Takto se vyvarujete nehodám a poraněním skrz elektrický úder:

- Před každým uvedením do provozu provedte vizuální kontrolu sítóvého a prodlužovacího kabelu, zda nejeví známky poškození nebo starnutí.

- Připojte tento nástroj podle možnosti na síťovou zásuvku s ochranním zařízením proti chybovému proudu (Residual Current Device) s vybavovacím proudem nejvíce 30 mA. Nepoužívejte stroj za špatných povětrnostních podmínek, zejména při nebezpečí blesků.

- Prodlužovací kabely musíte udržovat mimo dosah rezných nástrojů. Bude-li kabel během používání poškozen, okamžitě prístroj odpojte ze sítě. PRED ODPOJE-NIM ZE SÍTĚ NESAHEJTE NA KABEL. Hrozí nebezpečí požáru. Nepoužívejte stroj, pokud je šňůra poškozená nebo opotře-bovaná.

- Dojde-li k poškození síťové přípojky tohoto přístroje, musí se tato vyměnit za speciální připojovací vedení, které je k dispozici u výrobce nebo jeho zákaznického servisu.

- Jestliže je poškozené přípojné vedení, vytáhněte nejdříve ze zásuvky prodlužovací kabel. Poté můžete odstranit přípojné vedení přístroje.

- Prodlužovací kabely se nesmí nacházet v blízkosti ozubů. Ozuby mohou kabely poškodit a vést ke kontaktu s aktivními díly.

- Poškozené vedení nepřipojit na síť a nedotýkat se poškozeného vedení předtím, než je odpojené od sítě. Poškozené vedení může vést ke styku s aktivními díly.

- Dbejte ná to, aby síťové nápětí souhlasilo s údaji na typovém štítku.

- Vystříhejte se tělesným stykům s uzemněnými díly (např. kovové ploty, kovové sloupy). Hrozí zvýšené nebezpecí úrazu elektrickým proudem, je-li vaše tělo uzemněné.

- Používejte pouze připuštěné prodlužovací kabely typu H05VV-F, které jsou nejvíce 75 m dlouhé a které jsou určené pro vnější po-

užití. Průřez lanka prodlužovacího kabelu musí činit alespoň 1,0 mm². Před použitím vždy úplně odviňte kabelový buben. Zkontrolujte kabel ohledně poškození.

• Pro připevňování prodlužovacího kabelu použijte pro tento účel určená závěsná zařízení.
• Nepoužívejte kabel na to, abyste vytahovali sítóvou zástrčku ze zásuvky. Ochraňujte kabel před horkem, olejem a ostrými hranami.
• Vypněte tento nástroj a vytáhněte síťovou zástrčku ze zásuvky, když je připojovací vedení poškozené. Když se připojovací vedení poškodí, musí být skrz výrobce anebo skrz kvalifi kovanou osobu nahrazené, aby se vyvarovalo ohrožením.
• Prodlužovací kabel chraňte před pohyblivými nebezpečnými součástmi, aby se zabránílo poškození kabelu, který by mohl způsobit kontakt se součástmi pod napětím.

Zbytková rizika

I když správně používáte toto elektrické nářadí, existují vždy zbytková rizika. V souvislosti s konstrukčním návrhem a provedením tohoto elektrického zařízení mohou vyvstávat níže uvedená rizika:

a) Pořezání

b) Poškození sluchu, pokud není použita žádná vhodná ochrana sluchu.

c) Ohrožení zdraví vyplývající z vibrací rukou a paží, pokud se přístroj používá delší dobu nebo není řadně veden a udržován.

CZ

Výstraha! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty. Aby bylo omezeno nebezpečí vážných nebo smrtelných zranění, doporučujeme osobám s lékařskými implantáty konzultovat svého lékaře a výrobce lékařského implantátu, než budou stroj obsluhovat.

Montážní návod

Před všemi pracemi na tomto nástroji vytáhněte síťovou zástrčku ze zásuvky.

Při montáži dbejte na to, aby nedošlo k přiskřípnutíkabelu přístrojea aby měl tento dostatečnou vůli.

Montáž rukojeťového držadla

1. Přetáhněte spojovací krytky (6a) přes konce trubek na spodním držadle (6). Mírně ohněte spodní držadlo (6) a nasadte jej se spojovacími krytkami (6a) vpravo a vlevo na kryt přístroje (8). Přišroubujte pomocí křídlatých matic a podložek (7).
2. Našroubujte obě střední držadla (5) na spodní držadlo (6) pomocí křídlatých matic, šroubů a podložek (4).
3. Zavěste odlehčení tahu síťového kabelu (14) do horního rukojeťového držadla (3).
4. Našroubujte horní rukojeťové držadlo (3) pomocí křídlatých matic, šroubů a podložek (4) na obě střední držadla (5).
5. Upevněte kabel přístroje (15) svorkami kabelu přístroje (11) na držadlo.

Montáž/vyprázdnění sběrného koše

Pozor: Neprovozovat tento nástroj bez úplně připevněného sběrného koše anebo bez nárazové ochrany. Nebezpečí poranění!

Záchytný pytel se doporučuje pro provoz s provzdušňovacím válcem (A 16)!

1. Přetáhněte záchytný pytel přes tyčové ústrojí.
2. Přehrňte plastové spony záchytného pytle přes tyčové ústrojí záchytného pytle a přicvakněte je.

Upevnění sběrného koše na tomto nástroji:

1. Nadzvedněte nárazovou ochranu (13).
2. Zasuňte kolíky na soutyčí do úchytky na pouzdře nástroje.
3. Přestaňte držet nárazovou ochranu, tato udržuje sběrný koš (12) v požadované poloze.

Hladinu naplnění záchytného pytle (12) můžete zkontrolovat pomocí průhledným průzorem v klapce ochrany proti nárazu (13).

Sejmutí/vyprázdnění sběrného koše:

1. Nadzvedněte nárazovou ochranu (13) a vyjměte sběrný koš (12).

Obsluha

Dbejte na ochranu proti hluku a na místní předpisy. Používání tohoto nástroje může být v určitých dnech (např. o nedělích a o svátcích), bě-

hem určitých denních časů (polední hodiny, noční klid) anebo ve zvláštních oblastech (např. lázně, kliniky atd.) omezené anebo zakázané.

Nastavení pracovních poloh

Tento nástroj disponuje 5 hlavními nastavitelnými polohami:

+10 mm: Poloha pro transportování

V této poloze existuje maximální bezpečnostní odstup nástroje od země.

-3 mm: Pracovní poloha

Při práci se zánovním nástrojem zvolte toto nastavení.

-3 mm až -12 mm: Polohy pro nastavování

Při přibývajícím opotřebení nožů anebo pružných ozubů lze pracovní polohu snížit. Opotřebení poznáte podle zhoršujícího se pracovního výsledku. Hloubka přestavení činí cca 3 mm na stupeň.

1. Pro nastavení pracovní polohy musí být tento nástroj vypnutý.
2. Přestavte páčku přestavení hloubky (A 10) a nechte ji na zaskočit do požadované polohy.

Navolení polohy pro nastavování bez příslušného opotřebení, může vést k přetížení motoru a k poškození válce.

Za- a vypnutí

Dbejte před zapnutím na to, aby se tento nástroj nedotýkal žádných předmětů. Udržujte nohy a ruce vzdáleně od válce a od vyhazovacího otvoru. Existuje nebezpeči poranění!

1. Postavte tento nástroj na rovnou plochu trávníku.
2. Zastrčte prodlužovací kabel do zásuvky prístroje (18).
3. Pro odlehčení tahu vytvarujte z konce prodlužovacího kabelu smyčku a tuto za- věste do zařízení na odlehčení tahu (14).
4. Připojte tento nástroj na síťové napětí.
5. Pro zapnutí stiskněte elektronickou blokaci zapnutí (1) na rukojeti a potom vytáhněte startovací páčku (2) směrem k rukojeti. Elektronickou blokaci zapnutí (1) pustře.
6. Pro vypnutí pustře startovací páku (2).

Ochrana proti přetížení: Při přetížení tohoto nástroje, se motor automaticky vypne. Pustře startovací páku a opět nastartujte tento nástroj po uplynutí asi 1 minuty doby ochlazování.

Pozor! Válec po vypnutí ještě dobíhá. Nenaklánějte anebo nenoste tento nástroj při běžícím motoru a nedotýkejte se otáčejícího se válce. Existuje nebezpečí poranění!

Práce s tímto nástrojem

Pro udržování pěstovaného trávníku, Vám doporučujeme provzdušňovat ho každých 4 - 6 týdnů.

Vertikutace je intenzivnější zásah než provzdušnování a proto by se měla vykonávat pouze jednou za rok. Nejlepším obdobím je jaro po prvním sekání.

Na svazích pracujte vždy příčně ke svahu. Budte obezřetní při couvání a tahání tohoto nástroje. Existuje nebezpečí klopýtnutí!

CZ

Po práci a pro transport tento nástroj vypněte, vytáhněte síťovou zástrčku ze zásuvky a počkejte na zastavení válce.

Čím kratší je stříhaný trávník, tím lépe se dá opracovat. Tímto se ten-to nástroj méně zatěžuje a životnost válce se prodlužuje.

- Tento nástroj můžete provozovat se sběrným košem anebo bez něj. Při provzdušňování se doporučuje pracovat se záchytným pytlem. Při vertikulování se doporučuje pracovat bez záchytného pytle.

- Štríhejte trávu do požadované výšky řezu.

- Vertikutátor se nesmí používat u vysoké trávy. Tráva se navine na válec vertikutátoru, což vede k poškození přístroje.

- Zvolte vhodnou pracovní polohu resp. polohu pro nastavování (při úkazech opotřebení válce) tak, aby nebyl tento nástroj přetížený.

- Začněte s prací v blízkosti elektrické zásuvky a pohybujte se směrem pryč od této zásuvky.

- Vedte prodlužovací kabel vždy za sebou a po otočení ho dejte na již opracovanou stranu.

- Vedte tento nástroj krokovým tempem podle možnosti po přímých dráhách. Pro provzdušňování anebo vertikutaci bez mezer, by se měly tyto dráhy vždy pouze několik centimetrů překrývat. Příliš dlouhé setrvávání na jednom místě při běžícím motoru, může zranit drn.

- Aby se vyvarovalo překážení skrz prodlužovací kabel, otočte tento nástroj vždy tak, aby byl závěs na odlehčení tahu kabelu na držadle vždy otočený k opracovávané straně.

- Očistěte tento nástroj po každém použití (viz „Čištění, údržba, uskladnění“).

- Po opracování silně mechem zarostlého trávníku se doporučuje následné dodatečné osetí. Trávníková plocha se potom rychleji regeneruje.

Přenášení

- Pro transport tohoto nástroje použijte polohu pro transportování +10 mm (viz „Nastavení pracovních poloh“).

- Nadzvedněte tento nástroj pro transport po schodech a ponad citlivé povrchy (např. dlaždice). Použijte rukojeť pro prénášení (A 9).

Čištění/údržba

Nechte práce, které nejsou v tomto návodu popsané, vykonat námi pověřeným servisním místem pro zákazníky. Používejte pouze originální díly.

Noste rukavice při zacházení s válcem.

Vypněte tento přístroj před všemi údržbovými a čistícími pracemi, vy- táhněte síťovou zástrčku ze zásuvky a počkejte na zastavení válce. Výstraha! Nebezpečí zranění pohy- blivými nebezpečnými díly!

Všeobecné čistící a údržbové práce

Neostřikujte tento nástroj vodou a nečistěte ho pod tekoucí vodou. Existuje nebezpeči elektrického úderu a tento nástroj by se mohl poškodit.

• Po práci odstraňte přilnuté zbytky rostlin na kolečkách, na větracích otvorech, na vyhazovacím otvoru pro trávu a na válci. Nepoužívejte na to žádné tvrdé anebo ostré předměty, tyto by mohly nástroj poškodit.
• Úplně vyprázdněte sběrný koš.
• Udržujte tento nástroj vždy v čistém stavu. Nepoužívejte žádné čistící prostředky anebo rozpouštědla.

Neručíme za škody vyvolané našimi nástroji, pokud byly tyto způsobené neodbornou opravou anebo použitím ne originálních dílů resp. použitím ne podle určení.

Výměna válce

Vypněte tento nástroj, vytáhněte sítovou zástrčku ze zásuvky a počkejte na zastavení válce.

Noste při zacházení s válcem ruka- vice.

1. Otočte tento nástroj.
2. Povolte křídlatý šroub (19) a vytáhněte upevnění ložiska (23) směrem nahoru.
3. Šikmo zvedněte válec (A 16/17) a vytáhněte hřídel ze šestihranného upínače) (20).
4. Vsadte nový válec (A 16/17) postupem v opačném sledu.

Skladování

• Uložte tento nástroj v suchu a mimo dosahu dětí.
• Nechte motor vychladnout předtím, než tento nástroj odložíte do uzavřených místností.
• Nezahalujte tento nástroj do nylonových pytlů, jelikož se mohla vytvořit vlhkost.

Bez držáku na stěnu:

K získání úložného prostoru při uložení lze držadlo po povolení křidlatých matic sklopit. Kabel přístroje se přitom nesmí přiskřípnout.

S držákem na stěnu:

Sklopený prístroj můžete zavěsit pomocí ručního držáku.

Přišroubujte držák na zed' (21) přiloženými šrouby (22), popřípadě pomocí hmoždinek (nejsou součástí dodávky) na stěnu. Zavěste přístroj za spodní držadlo (6). Držák na zed' pravidelně kontrolujte, jestli pevně drží.

Likvidace/ochrana životního prostředí

Přivedte tento nástroj, jeho příslušenství a obal, k recyklaci s ohledem na živoní prostředí.

Elektrické nástroje nepatří do domá- cího odpadu.

Směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ): Spotřebitelé jsou ze zákona povinni recyklovat elektrická a elektronická zařízení na konci jejich životnosti způsobem šetrným k životnímu prostředí. Tímto způsobem je zajištěna recyklace šetrná k životnímu prostředí a šetřící zdroje. V závislosti na tom, jak je vše implementováno ve vnitrostátním právu, máte následující možnosti:

• vrátit v prodejně,
• odevzdat na ofi ciálním sběrném místě,

CZ

• zaslat zpět výrobci/distributorovi.

Tento stav se netýká příslušenství starých přístrojů a pomocných prostředků bez elektrických součástí.

Záruka

Vážení zákazníci,

Na tento prístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek. Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. fi ltry nebo nástavce), nebo poškození křehkých dílů (např. spínače, akumulátory nebo díly vyrobené ze skla). Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování zá- ruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

• Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 373769_2204).
• Číslo výrobku je uvedeno na typovém štítku.
• Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.

Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.

Service-Center

CZ Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 373769_2204

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Náhradní díly/příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools.shop

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakýchkoliv dalších dotazů se obratte na servisní středisko / „Service-Center“ (viz strana 113).

Pol. Pol. Označení Č. artiklu.

Návod k Výkres

obsluze sestavení

4 21-24 křídlaté matice, šrouby, podložky (4x každý) 91110184

5	26	střední držadla (2x)	91110186
6 28	spodní držadlo		91110188
12	90, 91	záchytný pytel	91110196
16	67-76	válec větráku s pružinovými hroty	91110193
17	67-70, 74-80	trhací válec s nožem	91110194
19/23	81-84	křídlatý šroub + upevnění ložiska	91110195
21	92, 93	držák na stěnu	91110197

Vyhledávání chyb

Problém Možná	příčina Odstranění chyby
Abnormální zvuky, rachocení anebo vibrate	Cizí těleso na válci (A 16/17)	Odstranit cizí těleso
	Poškozené pružné ozuby anebo nůž válce	Vyměnit válec
	Nesprávně namontovaný válec (A 16/17)	Korektně zabudovat válec (viz kapitolu Výměna válce)
	Prokluzující ozubený řemen	Zařízení vypněte a vytáhněte sítovou zástrčku. Odstraňte přichy-cenou zeminu a zbytky trávy.
Nástroj nestartuje	Sítové napětí chybí	Kontrolovat síťovou zástrčku, kabel, vedení, zástrčku, případně oprava skrz elektrotechnického odborníka
	Startovací páka (A 2) defektní	Oprava skrz servisní službu
	Uhlíkové kartáčky opotřebené
	Motor defektní
Motor vynechává	Blokování skrz cizí těleso Odstranit cizí těleso
	Trávník příliš vysoký	Předběžně kosit, viz kapitolu Obsluha
	Výstupní otvor ucpaný Vyčistit	výstupní otvor
	Ochrana proti přetížení zareagovala	Nechať tento nástroj asi 1 minutu chladnout
Pracovní výsledek není uspokojivý	Pružné ozuby válce větráku (A 16) opotřebené	Vyměnit válec
	Nůž válce vertikutátora (A 17) tupý anebo poškozený	Vyměnit válec
	Ozubený řemen defektní Oprava skrz servisní službu
	Navolená transportní poloha anebo nesprávná pracovní poloha	viz kapitolu Nastavení pracovních poloh
	Trávník příliš vysoký	Předběžně kosit, viz kapitolu Obsluha

Obsah

Úvod....116

Použitie....116

Všeobecnýpopis......117

Objem dodávky....117

Prehl'ad 117

Popis funkcie 117

Technické údaje......117

Bezpečnostnépokyny ......118

Symboly v návode.... 118

Symboly na nástroji....118

Všeobecné bezpečnostné pokyny....119

Zostatkovériziká......124

Montážny návod......125

Montáždržadla....125

Montáž/vyprázdnenie

Všeobecné čistiace a údržbové práce .... 128

Výmena valca....128

Uskladnenie....128

Servisná oprava ......131

5 2 stredné tyče držadla

6 Spodné držadlo

6a Spojovacie krytky

Vertikutátor a prevzdušňovač má dva ľahko vymenitelné pracovné valce:

Elektrický vertikutátor/prevzdušnovac trávnika ...... PLV 1500 C2

Príkon motora P....1500W

SiefovénapätieU....230V\~,50Hz

SK

Pozor! ítat' návod na obsluhu.

Nebezpečenstvo skrz elektrický úder pri poškodení sietového kábla! Nepripúšťat' kábel do blízkosti rezných nástrojov a do blízkosti tohto nástroja.

Noste ochranu očí a sluchu.

Pozor - ostrý nástroj. Nepribližujte ruky a nohy. Otačanie valca po vypnutí motoru ešte pokračuje.

Pred údržbovými prácami alebo ak je sietový kábel poškodený, vytiahnite zástrčku z elektrickej zásuvky.

Zariadenie nevystavujte vlhkosti. Nepracujte v daždi.

Pozor! Dobeh valcov.

Údaj výkonu hladiny hluku L _WA v dB(A).

Trieda ochrany II (Dvojitá izolácia)

Elektrické nástroje nepatria do domáceho odpadu.

Zapnutie/vypnutie

Všeobecné bezpečnostné pokyny

Nikdy nevyradujte ochranné zariadenia z funkcie (napr. priviazaním štartovacej páky). Tým sa zabezpečí udržanie bezpečnosti prístroja.

- Casti rastlín odstraňujte iba pri státí tohto nástroja. Udržujte otvor na vyhadzovanie trávy vždy v čistom a priechodnom stave.

- Nikdy nenechávajte tento nástroj bez dohládu na pracovisku.

- Deti sa nesmú hrat' so zariadením.

Ošetrujte svoj nástroj

zubové nadstavby a pevné die- ly stroja.

Elektrická bezpečnost:

Pri montáži dbajte na to, aby sa sieťový kábel neprištipol a aby mal dostatok vôle.

Pri montáži dávajte pozor na to, aby sa kábel prístroja nezovrel a aby mal dostatok vôle.

Montáž držadla

1. Vytiahnite spojovacie krytky (6a) cez konce rúry na spodnej tyči držadla (6). Spodnú tyč držadla (6) lahko ohnite a so spojovacími krytkami (6a) vpravo a vlavo zastrčte do krytu prístroja (8). Naskrutkujte pomocou krídlových matíc a príložiek (7).

2. Zoskrutkujte obe stredné tyče držadla (5) s krídlovými maticami, skrutkami a príložkami (4) na spodnú tyč držadla (6).

3. Zaveste odl'ahčenie fahu kábla (14) do horného držadla (3).

4. Horné držadlo (3) zaskrutkujte pevne s krídlovými maticami, skrutkami a príložkami (4) na obidve stredné tyče držadla (5).
5. Upevnite kábel zariadenia (15) s obomi svorkami na upevnenie kábla (11) na držadle.

1. Natiahnite záchytný vak cez tyč.
2. Vyhrňte plastové spony záchytného vaku cez jeho tyč a zaklapnite ich.

-3 mm: Pracovná poloha

Pri práci so zánovným nástrojom zvolte toto nastavenie.

- Strihajte trávu do požadovanej výšky rezu.

- Začnite s prácou v blízkosti elektrickej zásuvky a pohybujte sa smerom preč od tejto zásuvky.

- Vedte predlžovací kábel vždy za sebou a po otočení ho dajte na už opracovanú stranu.

Všeobecné čistiace a údržbové práce

Neostrekujte tento nástroj vodou a nečistite ho pod tečúcou vodou. Existuje nebezpečenstvo elektrického úderu a tento nástroj by sa mohol poškodit.

• Uložte tento nástroj v suchu a mimo dosahu detí.
• Nechajte motor vychladnúť predtým, než tento nástroj odložíte do uzavretých miestností.
• Nezahalujte tento nástroj do nylonových vriec, kedže by sa mohla vytvorit' vlhkost'.

Elektrické nástroje nepatria do domáceho odpadu.

Smernica 2012/19/EÚ o odpade z elektrických a elektronických zariadení:

Pol. Pol. Označenie Č. Artiklu Návod na Nákresy obsluhu explózií

Překlad originálního prohlášení o shodě CE
Potvrzujeme tímto, že konstrukceElektricky vertikutator/provzdušnovac travnikukonstrukční řady PLV 1500 C2Pořadové číslo000001 - 072000odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2011/65/EU* & (EU)2015/863
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní normy a ustanovení:
EN 60335-1:2012/A15:2021 • EN 50636-2-92:2014EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021EN 55014-2:1997/A2:2008 • EN IEC 55014-2:2021EN 61000-3-2:2014 • EN IEC 61000-3-2:2019/A1:2021EN 61000-3-3:2013 • EN 61000-3-3:2013/A2:2021 • EN IEC 63000:2018
Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje:Úroveň akustického výkonuzaručená: 98 dBměřená: 94,5 dBPoužitý postup konformitního ohodnocení dle dodatku V / 2000/14/EC
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 GroßostheimGermany30.11.2022	Christian FrankOsoba zplnomocněnák sestavení dokumentace

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
