NÁVOD NA OBSLUHU PLV 1500 C2 PARKSIDE

SK Preklad originálneho návodu na obsluhu Strana

tento nástroj vypnutý.

17) tupý anebo poškozený

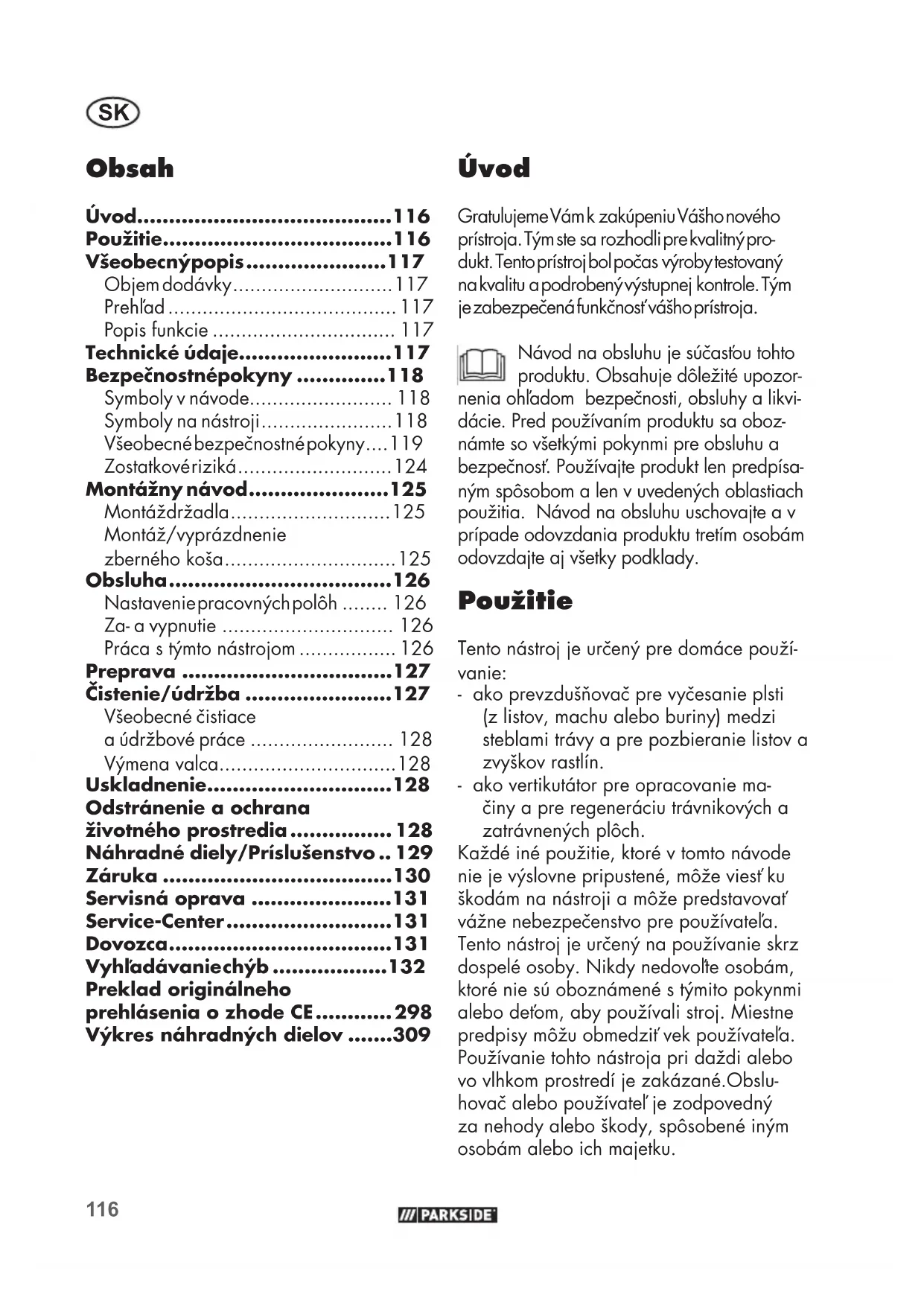

• Obsah Úvod p. 116
• Použitie p. 116
• Všeobecný popis p. 117
• Objem dodávky p. 117
• Prehľad p. 117
• Popis funkcie p. 117
• Technické údaje p. 117
• Bezpečnostné pokyny p. 118
• Symboly v návode p. 118
• Symboly na nástroji p. 118
• Všeobecné bezpečnostné pokyny p. 119
• Zostatkové riziká p. 124
• Montážny návod p. 125
• Montáž držadla p. 125
• Montáž/vyprázdnenie zberného koša p. 125
• Obsluha p. 126
• Nastavenie pracovných polôh p. 126
• Za- a vypnutie p. 126
• Práca s týmto nástrojom p. 126
• Preprava p. 127
• Čistenie/údržba p. 127
• Všeobecné čistiace a údržbové práce p. 128
• Výmena valca p. 128
• Uskladnenie p. 128
• Odstránenie a ochrana životného prostredia p. 128
• Náhradné diely/Príslušenstvo p. 129
• Záruka p. 130
• Servisná oprava p. 131
• Service-Center p. 131
• Dovozca p. 131
• Vyhľadávanie chýb p. 132
• Úvod Gratulujeme Vám k zakúpeniu Vášho nového prístroja. Tým ste sa rozhodli pre kvalitný pro- dukt. Tento prístroj bol počas výroby testovaný na kvalitu a podrobený výstupnej kontrole. Tým je zabezpečená funkčnosť vášho prístroja. Návod na obsluhu je súčasťou tohto produktu. Obsahuje dôležité upozor- nenia ohľadom bezpečnosti, obsluhy a likvi- dácie. Pred používaním produktu sa oboz- námte so všetkými pokynmi pre obsluhu a bezpečnosť. Používajte produkt len predpísa- ným spôsobom a len v uvedených oblastiach použitia. Návod na obsluhu uschovajte a v prípade odovzdania produktu tretím osobám odovzdajte aj všetky podklady. Použitie Tento nástroj je určený pre domáce použí- vanie: - ako prevzdušňovač pre vyčesanie plsti (z listov, machu alebo buriny) medzi steblami trávy a pre pozbieranie listov a zvyškov rastlín. - ako vertikutátor pre opracovanie ma- činy a pre regeneráciu trávnikových a zatrávnených plôch. Každé iné použitie, ktoré v tomto návode nie je výslovne pripustené, môže viesť ku škodám na nástroji a môže predstavovať vážne nebezpečenstvo pre používateľa. Tento nástroj je určený na používanie skrz dospelé osoby. Nikdy nedovoľte osobám, ktoré nie sú oboznámené s týmito pokynmi alebo deťom, aby používali stroj. Miestne predpisy môžu obmedziť vek používateľa. Používanie tohto nástroja pri daždi alebo vo vlhkom prostredí je zakázané.Obslu- hovač alebo používateľ je zodpovedný za nehody alebo škody, spôsobené iným osobám alebo ich majetku. Preklad originálneho prehlásenia o zhode CE p. 298
• Výkres náhradných dielov p. 3091

Výrobca neručí za škody, ktoré boli spôso- bené používaním v rozpore s určením tohto nástroja alebo nesprávnou obsluhou. Všeobecný popis Zobrazenie najdôležitejších funkčných častí nájdete na strane obálky. Objem dodávky Vyberte opatrne tento nástroj z obalu a skontrolujte, či sú kompletne obsiahnuté nasledujúce časti:

• Kryt zariadenia s vertikulačným valcom a ochranou proti odrazeným predmetom

• Odľahčenie od ťahu sieťového kábla

• 6 krídlových matíc 4 skrutky 6 príložiek 2 spojovacie krytky

• Návod na obsluhu Prehľad

1 Elektronické blokovanie zapnutia 2 Štartovacia páka 3 Horné držadlo 4 Krídlové matice, skrutky a príložky na upevnenie držadla 5 2 stredné tyče držadla 6 Spodné držadlo 6a Spojovacie krytky 7 Krídlové matice a príložky na upevnenie držadla 8 Kryt zariadenia 9 Držiak 10 Páka na nastavenie hĺbky 11 Svorka na upevnenie kábla 12 Záchytný vak 13 Klapka ochrany proti odrazeným predmetom 14 Odľahčenie od ťahu sieťového kábla 15 Kábel 16 Valec ventilátora s pružným ozubením 17 Vertikulačný valec s nožom 18 Zásuvka zariadenia

19 Krídlová skrutka na upevnenie valca 20 Šesťhranné uloženie valca 21 Nástenný držiak 22 Skrutky, nástenný držiak

23 Upevnenie ložiska Popis funkcie Vertikutátor a prevzdušňovač má dva ľahko vymeniteľné pracovné valce: jeden ventilátorový valec z tvrdého plastu s vertikálne rotujúcimi pružinovými ozubmi a s jedným vertikutátorovým valcom so zvisle pripevnenými nožmi z ušľachtilej ocele. Tento nástroj je vybavený vysoko hod- notným plastovým puzdrom so zberným košom a s držadlom rukoväte so sklápacou funkciou. Funkciu obslužných častí si pro- sím zistite z nasledujúcich popisov. Technické údaje Elektrický vertikutátor/prevzdušno- vac trávnika .............. PLV 1500 C2 Príkon motora P ..........................1500 W Sieťové napätie U............. 230 V~, 50 Hz118

Šírka valca ................................... 36 cm Prestavenie hĺbky .....................5-násobné (-3/-6/-9/-12 mm + prepravná poloha 10mm) Objem zberného koša ...................... 50 l Hmotnosť (vrát. príslušenstva) ...asi 11,5 kg Hladina akustického tlaku

= 2,54 dB Vibrácia na rukoväti

Hodnoty hluku a vibrácií boli zistené v súlade s normami a ustanoveniami meno- vanými v prehlásení o zhode. Uvedená emisná hodnota vibrácií bola nameraná podľa normovanej skúšobnej metódy a môže byť použitá na porovnanie jedného elektrického prístroja s druhým. Uvedená emisná hodnota vibrácií môže byť použitá aj na úvodné posúdenie vysa- denia prístroja. Výstraha: Emisná hodnota vibrácií sa môže počas skutočného používania elektrického nástroja odlišovať od uvádzanej hodnoty, v závislosti od druhu a spôsobu, v akom sa elektrický prístroj používa. Existuje nutnosť, stanoviť ochranné opatrenia na ochranu užívateľa, ktoré sa opierajú o odhadnutie vysadenia prístroja počas skutočných pod- mienok používania (pri tom treba zohľad- niť všetky časti prevádzkového cyklu, napríklad doby, počas ktorých je elektrický prístroj vypnutý, a také, v ktorých je síce zapnutý, ale beží bez zaťaženia). Bezpečnostné pokyny Tento odsek pojednáva o základ- ných bezpečnostných predpisoch pri práci s týmto nástrojom. Symboly v návode Výstražné znaky s údajmi pre vyvarovanie sa škodám na osobách a na veciach. Príkazové znaky s údajmi pre zabránenie škodám. Vytiahnite sieťovú zástrčku. Pri manipulácii s valcom noste rukavice. Upozorňovacie znaky s in- formáciami, pre lepšie zaob- chádzanie s týmto nástrojom. Symboly na nástroji Pozor! Prečítať návod na obsluhu. Nebezpečenstvo poranenia skrz odmrštené časti. Okolo- stojace osoby nepripúšťať do blízkosti tohto nástroja. Nebezpečenstvo skrz elektric- ký úder pri poškodení sieťové- ho kábla! Nepripúšťať kábel do blízkosti rezných nástrojov a do blízkosti tohto nástroja. Noste ochranu očí a sluchu.119

Zapnutie/ vypnutie Poloha pre transportovanie a pracovné pozície Všeobecné bezpečnostné pokyny Tento nástroj môže pri ne- správnom používaní zapríči- niť vážne poranenia. Predtým, než s týmto nástrojom začne- te pracovať, starostlivo prečí- tajte návod na obsluhu a dob- re sa oboznámte so všetkými obslužnými prvkami. Dobre uložte tento návod, aby Vám boli príslušné informácie ke- dykoľvek k dispozícii. V prípade nehody alebo poruchy počas prevádzky zariadenie okamžite vypnite a vytiahnite sieťovú zástrčku. Poranenia ošetrite odborne a vyhľadajte lekára. Prečítajte si odstraňovanie porúch v ka- pitole „Vyhľadávanie porúch“ alebo sa kontaktujte s naším servisným centrom. Pracovanie s týmto nástrojom: Pozor! Tento nástroj môže vyvolať vážne poranenia. Takto sa vyvarujete nehodám a poraneniam: Príprava:

• Tento prístroj nie je určený na používanie deťmi, osobami s obmedzenými telesnými, senzo- rickými alebo duševnými schop- nosťami alebo nedostatočnými skúsenosťami a vedomosťami alebo osobami, ktoré nie sú oboznámené s pokynmi. Deti majú byť pod dohľadom, aby sa zabezpečilo, že sa nebudú hrať s prístrojom. Čistenie a údržbu nesmú deti vykonávať.

• Ak sa sieťový pripojovací ká- bel poškodí, musí sa vymeniť za zvláštny pripojovací kábel prostredníctvom výrobcu alebo jeho zákazníckeho servisu.

• Prístroj nepoužívajte v polohách120

• Prečítajte si pozorne pokyny.. Oboznámte sa s nastavovacími dielmi a správnym používaním stroja.

• Je nutné zohľadniť, že samotný používateľ je zodpovedný za úrazy a ohrozenia voči iným osobám alebo ich majetku.

• Zariadenie nie je vhodné, aby ho používali deti.

• Nikdy nepoužívajte tento ná- stroj vtedy, keď sú osoby, ob- zvlášť deti a domáce zvieratá nablízku.

• Skontrolujte areál, na ktorom sa tento nástroj použije a odstráň- te kamene, palice, drôty a iné cudzie telesá, ktoré môžu byť zachytené a odmrštené. Nepoužívajte tento nástroj na zarovnanie nerovností povrchu zeme.

• Noste vhodný pracovný odev, ako aj pevnú obuv s nešmykľa- vou podošvou, robustné dlhé nohavice, ochranu uší a ochran- né okuliare. Nepoužívajte tento nástroj vtedy, keď idete bosí alebo keď nosíte otvorené san- dále. Nenoste voľný odev alebo odev s visiacimi šnúrkami alebo kravatami. Ochranné zariade- nia a osobné ochranné výstroje chránia Vaše vlastné zdravie a zdravie ostatných a zabezpe- čujú plynulú prevádzku tohoto nástroja.

• Nepracujte s poškodeným, neúplným alebo bez súhlasu výrobcu prestavaným nástro- jom. Nepracujte s poškodenými alebo chýbajúcimi ochrannými zariadeniami (napr. štartovacia páka, odblokovacie tlačidlo, nárazová ochrana). Nikdy nevyraďujte ochranné zariadenia z funkcie (napr. pri- viazaním štartovacej páky). Tým sa zabezpečí udržanie bezpeč- nosti prístroja.

• Pred spustením vášho prístroja sa uistite, že v nožovom otvore nie je zasunutý žiadny predmet alebo konár, že prístroj stojí stabilne a že je pracovná oblasť uprataná a nie je zablokovaná. Skontrolujte stav vášho predlžo- vacieho kábla, ako aj prípojné vedenie vášho prístroja. Použite potrebné ochranné zariadenia. Existuje nebezpečenstvo pora- nenia.

• Keď prístroj pri zapnutí vykazu- je neobyčajné vibrácie alebo hluk, vytiahnite sieťovú zástrčku zo zásuvky a skontrolujte nožo- vý valec. Uistite sa, že nožový valec neblokujú žiadne zvyšky sečky alebo že tieto nie sú vzpriečené medzi nožmi. Keď nezistíte žiadne problémy, za- šlite prístroj späť do zákaznícke- ho servisu.

• Keď nože viac nerežú správne alebo keď je motor preťažený, skontrolujte všetky časti vášho prístroja a vymeňte opotrebo- vané diely. Keď je potrebná rozsiahlejšia oprava, obráťte sa na zákaznícky servis.

• Stroj používajte iba v odporú- čanej polohe a iba na pevnej, rovnej ploche.

• Stroj neprevádzkujte na dláž- dených alebo štrkovitých plo- chách, kde vymršťovaný materi- ál môže viesť k poraneniam.121

• Nepoužívajte tento nástroj pri daždi, pri zlom počasí, vo vlh- kom prostredí alebo na mokrom trávniku. Pracujte iba za denného svetla alebo pri dobrom osvetle- ní. Takto zabránite úrazom.

• Nepracujte s týmto nástrojom keď ste unavení alebo nesústre- dení alebo po požití alkoholu alebo tabletiek. Urobte si vždy zavčasu pracovnú prestávku. Postavte sa k práci s rozvahou. Jeden moment nepozornosti pri používaní prístroja môže spôso- biť vážne poranenia.

• Oboznámte sa s okolím a dbaj- te na možné nebezpečenstvá, ktoré kvôli hluku motoru nebu- dete môcť počuť.

• Dbajte pri práci na bezpečný postoj, obzvlášť na svahoch. Pracujte vždy v smere priečne ku svahu, nikdy smerom nahor alebo nadol. Buďte obzvlášť opatrní, keď meníte smer jazdy na svahu. Nekyprite ani ne- prevzdušňujte na nadmerne strmých svahoch. Tým môžete prístroj v neočakávaných situá- ciách lepšie kontrolovať.

• Nedržte telo v neprirodzenej polohe a vždy udržujte rovno- váhu. Choďte, nebežte.

• Veďte tento nástroj iba krokovým tempom a obomi rukami na rukoväti. Buďte obzvlášť opatr- ní, keď tento nástroj obraciate alebo ho k sebe priťahujete. Ne- bezpečenstvo potknutia sa!

• Spustite alebo stlačte štartovaciu páku s opatrnosťou podľa poky- nov v tomto návode na používa- nie a dávajte pozor na dostatoč- nú vzdialenosť nôh k zubom.

• Nepreklápajte tento nástroj pri štartovaní, ibaže by sa musel naddvihnúť. V tom prípade preklápajte tento nástroj iba natoľko, nakoľko to je bezpod- mienečne nutné a dvíhajte iba z tej strany, ktorá je odvrátená od obsluhujúcej osoby.

• Neprevádzkujte tento nástroj bez úplne pripevneného zberné- ho koša alebo bez ochrany proti nárazom. Nikdy neveďte ruky a nohy na alebo pod otáčajúcimi sa dielmi. Držte sa vždy mimo vyhadzovacieho otvoru.

• Nepoužívajte tento nástroj v blízkosti zápalných kvapalín alebo plynov. Pri nedbaní na toto existuje nebezpečenstvo požiaru alebo explózie.

• Pred všetkými prácami na za- riadení vytiahnite zástrčku zo sieťovej zásuvky.

• Zastavte vidlice, keď sa musí stroj naklopiť za účelom pre- pravy cez iné plochy ako tráva a keď sa stroj pohybuje od a k obrábanej ploche.

• Pripojovacie a predlžovacie ve- denia držte mimo dosahu zubov.

• Nikdy neprepravujte stroj, za- tiaľ čo beží pohon stroja. Prerušenie práce:

• Po vypnutí tohto nástroja sa valec ešte po dobu niekoľkých sekúnd otáča. Nepribližujte k122

• Nedotýkajte sa ozubenia, kým zariadenie nie je odpojené zo siete a kým sa ozubenie úplne nezastaví. Nebezpečenstvo pora- nenia ostrým nástrojom. Existuje nebezpečenstvo poranenia!

• Časti rastlín odstraňujte iba pri státí tohto nástroja. Udržujte otvor na vyhadzovanie trávy vždy v čistom a priechodnom stave.

• Vypnite tento nástroj, keď ho chcete transportovať, naddvih- núť alebo naklopiť a keď sa majú prechádzať iné plochy než je trávnik.

• Nikdy nenechávajte tento ná- stroj bez dohľadu na pracovisku.

• Deti sa nesmú hrať so zariade- ním.

• Vypnite tento nástroj a vytiahni- te sieťovú zástrčku zo zásuvky. Uistite sa, či sa úplne zastavili všetky pohyblivé diely: - vždy, keď opúšťate tento stroj, - predtým, než začnete čistiť vyhadzovací otvor alebo než začnete odstraňovať zabloko- vania alebo upchatia, - keď sa tento nástroj nepoužíva, - pred vykonaním kontroly, čis- tenia alebo prác na stroji, - keď je sieťový kábel poškode- ný alebo zamotaný, - po kontakte s cudzím telesom. Skontrolujte, či stroj nie je po- škodený a v prípade potreby vykonajte potrebné opravy, skôr než stroj znova spustíte a začnete s ním pracovať. V prípade, že stroj začne nezvyčajne silno vibrovať, je potrebná okamžitá kontrola, – vyhľadajte poškodenia; – vykonajte potrebné opra- vy poškodených častí; – prekontrolujte uvoľnené die- ly a tieto pevne utiahnite.

• Uložte tento nástroj na suchom mieste a mimo dosahu detí. Pozor! Takto sa vyvarujete škodám na nástroji a prípad- ne z tohto vyplývajúcim ško- dám na osobách: Ošetrujte svoj nástroj

• Vypnite tento nástroj a naddvih- nite ho, keď ho transportujete po schodoch.

• Pred zapnutím stroja treba vždy skontrolovať, či všetky skrutky, matice, čapy a ostatné upev- ňovacie prostriedky sú dobre zaistené a že sú ochranné zariadenia a ochranné mre- že na mieste. Opotrebované alebo poškodené nálepky sa musia vymeniť. Nepoužívajte tento nástroj, keď chýbajú, sú opotrebené alebo poškodené bezpečnostné zariadenia (napr. nárazová ochrana), časti rezné- ho zariadenia alebo svorníky. Kontrolujte obzvlášť sieťový ká- bel a štartovaciu páku ohľadne poškodenia. Kvôli zabráneniu nevyváženosti sa smú poškode- né nástroje a svorníky vymieňať iba po súpravách.

• Nikdy ho neprevádzkujte s chybnými ochrannými zaria- deniami alebo krytmi ani bez ochranných zariadení alebo s poškodeným alebo opotrebova- ným káblom.

• Používajte iba náhradné diely123

a diely príslušenstva, ktoré sú výrobcom dodávané a odporú- čané. Použitie cudzích dielov vedie k okamžitej strate nároku na garanciu.

• Postarajte sa o to, aby boli všet- ky matice, svorníky a skrutky pevne pritiahnuté a aby bol tento nástroj v bezpečnom pra- covnom stave.

• Nepokúšajte sa sami opravovať tento nástroj, ibaže by ste boli pre toto odborne vyškolení. Všetky práce, ktoré v tomto návode nie sú uvedené, smú byť vykonávané iba nami splno- mocnenými servisnými miestami pre zákazníkov.

• Zaobchádzajte so svojim ná- strojom starostlivo. Udržujte nástroje čisté, aby ste mohli lepšie a bezpečnejšie pracovať. Dodržujte predpisy pre údržbu.

• Nepreťažujte Váš nástroj. Pra- cujte iba v udanom výkonovom rozsahu. Nepoužívajte výkono- vo slabé stroje pre ťažké práce. Nepoužívajte Váš nástroj pre účely, pre ktoré nie je určený.

• Pravidelne kontrolujte záchytné zariadenie vzhľadom na opotre- benie alebo stratu funkčnosti.

• Z bezpečnostných dôvodov vymeňte všetky opotrebované alebo poškodené diely.

• Dávajte pozor na to, že sa pri stroji s viacerými zubovými nadstavbami môže pohyb jed- nej zubovej nadstavby viesť k otočeniam ostatných zubových nadstavieb.

• Pri nastavení stroja dávajte pozor na to, aby sa vaše prsty nevklinili medzi pohybujúce sa zubové nadstavby a pevné die- ly stroja.

• Pred odložením stroja na dlhší čas nechajte vychladnúť motor.

• Pri údržbe zubových nadsta- vieb, zvlášť keď je vypnutý po- hon, zohľadnite, že sa zubové nadstavby môžu pohybovať.

• Z bezpečnostných dôvodov vy- meňte všetky opotrebované ale- bo poškodené diely. Používajte výhradne originálne náhradné diely a originálne príslušenstvo.

• Keď sa stroj zastaví na údržbu, inšpekciu alebo uschovanie ale- bo výmenu dielu príslušenstva, treba pohon vypnúť, odpojte stroj od siete a zaistite, aby sa všetky pohyblivé diely dostali do úplného zastavenia. Ne- chajte stroj vychladnúť, predtým než ho skontrolujete, vykonáte nastavenia atď. Na stroji sta- rostlivo vykonávajte údržbu a udržiavajte ho čistý. Elektrická bezpečnosť: Pozor! Takto sa vyvarujete nehodám a poraneniam skrz elektrický úder:

• Pred každým uvedením do prevádzky uskutočnite vizuálnu kontrolu sieťových a predlžova- cích vedení vzhľadom na znaky poškodenia alebo starnutia.

• Pripojte tento nástroj podľa možnosti na sieťovú zásuvku s ochranným zariadením proti chybovému prúdu RCD (Resi- dual Current Device) s vybavo- vacím prúdom najviac 30 mA. Zabráňte prevádzkovaniu stroja124

pri zlých poveternostných pod- mienkach, zvlášť pri nebezpe- čenstvo zásahu bleskom.

• Nepribližujte sa s predlžova- cími káblami k rezacím nástro- jom. Ak sa kábel počas pre- vádzky poškodí, okamžite ho odpojte od elektrickej siete. NE- DOTÝKAJTE SA KÁBLA, KÝM NIE JE ODPOJENÝ OD SIETE. Nebezpečenstvo zásahu elek- trickým prúdom. Nepoužívajte stroj, keď vedenie je poškodené alebo opotrebované.

• Ak sa sieťový pripojovací ká- bel poškodí, musí sa vymeniť za zvláštny pripojovací kábel prostredníctvom výrobcu alebo jeho zákazníckeho servisu.

• Ak je prípojné vedenie poško- dené, vytiahnite najprv zo zá- suvky predlžovací kábel. Potom môžete odstrániť prípojné vede- nie prístroja.

• Predlžovacie káble držte mimo dosahu hrotov. Hroty môžu poškodiť vedenia a viesť ku kon- taktu s aktívnymi časťami.

• Poškodené vedenie nepripojiť na sieť a nedotýkať sa poškode- ného vedenia predtým, než je odpojené od siete. Poškodené vedenie môže viesť ku styku s aktívnymi dielmi.

• Dbajte na to, aby sieťové napä- tie súhlasilo s údajmi na typo- vom štítku.

• Vystríhajte sa telesným stykom s uzemnenými dielmi (napr. kovové ploty, kovové stĺpy). Ak je vaše telo uzemnené, hrozí zvýšené ri- ziko zásahu elektrickým prúdom.

• Používajte len pripustené pre- dlžovacie káble typu H05VV-F ktoré sú najviac 75m dlhé a ktoré sú určené pre vonkajšie použitie. Prierez lanka predlžo- vacieho kábla musí činiť aspoň 1,0 mm

• Pre pripevňovanie predlžovacie- ho kábla použite pre tento účel určené závesné zariadenia.

• Nepoužívajte kábel na to, aby ste vyťahovali sieťovú zástrčku zo zásuvky. Ochraňujte kábel pred horúčosťou, olejom a ostrými hranami.

• Vypnite tento nástroj a vytiahni- te sieťovú zástrčku zo zásuvky, keď je pripojovacie vedenie po- škodené. Keď sa pripojovacie vedenie poškodí, musí byť skrz výrobcu alebo skrz kvali kova- nú osobu nahradené, aby sa zabránilo ohrozeniam.

• Predlžovací kábel držte mimo pohyblivých, nebezpečných dielov, aby sa zabránilo poško- deniam na kábloch, ktoré vedú ku kontaktu s aktívnymi dielmi. Zostatkové riziká Aj keď toto elektrické náradie obslu- hujete podľa predpisov, vždy ostá- vajú existovať zostatkové riziká. V súvislosti s konštrukciou a prevede- ním elektrického zariadenia môžu vzniknúť nasledujúce ohrozenia: a) Rezné poranenia b) Poškodenia sluchu, ak sa nenosí vhodná ochrana sluchu. c) Poškodenia zdravia, ktoré sú spôsobené vibráciami na rame- no-ruku, ak sa zariadenie pou-125

žíva dlhší čas alebo sa riadne nepoužíva a nevykonáva sa na ňom riadna údržba. Výstraha! Toto elektrické ná- radie vytvára počas prevádz- ky elektromagnetické pole. Toto pole môže za určitých okol- ností rušiť aktívne alebo pasívne le- kárske implantáty. Aby sa znížilo nebezpečenstvo ťažkých alebo smrteľných zranení, odporúčame osobám s lekárskymi implantátmi, aby skôr než začnú elektrické ná- radie obsluhovať, prekonzultovali to so svojím lekárom a výrobcom medicínskeho implantátu. Montážny návod Pred všetkými prácami na tomto ná- stroji vytiahnite sieťovú zástrčku zo zásuvky. Pri montáži dbajte na to, aby sa sieťový kábel neprištipol a aby mal dostatok vôle. Pri montáži dávajte pozor na to, aby sa kábel prístroja nezovrel a aby mal dostatok vôle.

konce rúry na spodnej tyči držadla (6). Spodnú tyč držadla (6) ľahko ohnite a so spojovacími krytkami (6a) vpravo a vľavo zastrčte do krytu prístroja (8). Naskrutkujte pomocou krídlových matíc a príložiek (7).

2. Zoskrutkujte obe stredné tyče držadla (5)

s krídlovými maticami, skrutkami a prílož- kami (4) na spodnú tyč držadla (6).

3. Zaveste odľahčenie ťahu kábla (14) do

s krídlovými maticami, skrutkami a príložkami (4) na obidve stredné tyče držadla (5).

Montáž/vyprázdnenie zberného koša Pozor: Neprevádzkovať tento nástroj bez úplne pripevne- ného zberného koša alebo bez nárazovej ochrany. Ne- bezpečenstvo poranenia! Záchytný vak je určený len na pre- vádzku s valcom ventilátora (

vaku cez jeho tyč a zaklapnite ich. Upevnenie zberného koša na tomto nástroji:

3. Naddvihnite nárazovú ochranu (13).

4. Zasuňte kolíky na sútyčí do úchytky na

udržuje zberný kôš v požadovanej po- lohe. Cez transparentný priezor stavu naplnenia v klapke ochrany proti odrazeným predmetom (13) môžete skontrolovať stav naplnenia záchyt- ného vreca (12). Sňatie/vyprázdnenie zberného koša:

Obsluha Dbajte na ochranu proti hluku a na miestne predpisy. Nastavenie pracovných polôh Tento nástroj disponuje 5 hlavnými nastavi- teľnými polohami: +10 mm: Poloha pre transportovanie V tejto polohe existuje maximálny bezpeč- nostný odstup nástroja od zeme. -3 mm: Pracovná poloha Pri práci so zánovným nástrojom zvoľte toto nastavenie. - 3 až -12 mm: Polohy pre nastavovanie Pri pribúdajúcom opotrebení nožov alebo pružných ozubov možno pracovnú polohu znížiť. Opotrebenie rozpoznáte na zhoršu- júcom sa výsledku práce. Hĺbka prestave- nia činí cca 3 mm na stupeň.

1. Pre nastavenie pracovnej polohy musí

byť tento nástroj vypnutý.

10) a nechajte ju zaskočiť do že-

lanej polohy. Navolenie polohy pre nastavovanie bez príslušného opotrebenia, môže viesť k preťaženiu motora a k po- škodeniu valca.

Za- a vypnutie Dbajte pred zapnutím na to, aby sa tento nástroj nedotý- kal žiadnych predmetov. Udr- žujte nohy a ruky vzdialene od valca a od vyhadzovacie- ho otvoru. Existuje nebezpe- čenstvo poranenia!

1. Postavte tento nástroj na rovnú plochu

3. Pre odľahčenie ťahu vytvarujte z konca

predlžovacieho kábla slučku a túto zaveste do zariadenia na odľahčenie ťahu (14).

4. Pripojte tento nástroj na sieťové napätie.

6. Pre vypnutie pusťte štartovaciu páku (2).

Ochrana proti preťaženiu: Pri preťažení tohto nástroja, sa motor automaticky vypne. Pusťte štartova- ciu páku a opäť naštartujte tento nástroj po uplynutí asi 1 minúty doby ochladzovania. Pozor! Valec po vypnutí ešte dobieha. Nenakláňajte alebo nenoste tento nástroj pri bežia- com motore a nedotýkajte sa otáčajúceho sa valca. Existuje nebezpečenstvo poranenia! Práca s týmto nástrojom Pre udržovanie pestovaného trávnika, Vám odporúčame prevzdušňovať ho každých

4 - 6 týždňov. Vertikutácia je intenzívnejší

zásah než prevzdušňovanie a preto by sa mala vykonávať iba raz za rok. Najlepším obdobím je jaro po prvom žatí.127

Na svahoch pracujte vždy priečne k svahu. Buďte obozretní pri cúvaní a ťahaní tohto nástroja. Existuje nebez- pečenstvo potknutia sa! Po práci a pre transport tento nástroj vypnite, vytiahnite sieťovú zástrčku zo zásuvky a počkajte na zastave- nie valca. Čím kratšie je strihaný trávnik, tým lepšie sa dá opracovať. Týmto sa tento nástroj menej zaťažuje a život- nosť valca sa predlžuje.

• Tento nástroj môžete prevádzkovať so zberným košom alebo bez neho. Na prevzdušňovanie sa odporúča práca so záchytným vakom. Na kyprenie sa odporúča práca bez záchytného vaku.

• Strihajte trávu do požadovanej výšky rezu.

• Vertikulátor sa nesmie používať pri dlhej tráve. Inak sa navinie okolo vertikulač- ného valca a povedie k poškodeniu prístroja.

• Zvoľte vhodnú pracovnú polohu resp. polohu pre nastavovanie (pri úkazoch opotrebenia valca) tak, aby nebol tento nástroj preťažený.

• Veďte tento nástroj krokovým tempom podľa možnosti po priamych dráhach. Pre prevzdušňovanie alebo vertikutáciu bez medzier, by sa mali tieto dráhy vždy iba niekoľko centimetrov prekrývať. Príliš dlhé zotrvávanie na jednom mieste pri bežiacom motore, môže zraniť mačinu.

• Aby sa vyvarovalo prekážaniu skrz predlžovací kábel, otočte tento nástroj vždy tak, aby bol záves na odľahčenie ťahu kábla na držadle vždy otočený k opracovávanej strane.

• Očistite tento nástroj po každom použití (viď „Čistenie, údržba, uskladnenie“).

• Po opracovaní silne machom zaraste- ného trávnika sa odporúča následné dodatočné osiatie. Trávniková plocha sa potom rýchlejšie regeneruje. Preprava

• Pre transport tohto nástroja použite po- lohu pre transportovanie +10 mm (viď „Nastavenie pracovných polôh“).

9). Čistenie/údržba Nechajte práce, ktoré nie sú v tomto návode popísané, vykonať nami povereným servisným miestom pre zá- kazníkov. Používajte iba ori- ginálne diely. Noste rukavice pri zaobchádzaní s valcom. Vypnite tento prístroj pred všetkými údržbovými a čistiacimi prácami, vytiahnite sieťovú zástrčku zo zásuv- ky a počkajte na zastavenie valca. Výstraha! Nebezpečenstvo porane- nia v dôsledku pohyblivých nebez- pečných dielov!128

• Po práci odstráňte priľnuté zvyšky rastlín na kolesách, na vetracích otvoroch, na vyhadzovacom otvore pre trávu a na valci. Nepoužívajte na to žiadne tvrdé alebo ostré predmety, tieto by mohli ná- stroj poškodiť.

• Úplne vyprázdnite zberný kôš.

• Udržujte tento nástroj vždy v čistom stave. Nepoužívajte žiadne čistiace pro- striedky alebo rozpúšťadlá. Neručíme za škody vyvolané našimi nástrojmi, pokiaľ boli tieto spôsobené neodbornou opravou alebo použitím nie originálnych dielov resp. použitím nie pod- ľa určenia.

Výmena valca Vypnite tento nástroj, vytiahnite sie- ťovú zástrčku zo zásuvky a počkajte na zastavenie valca. Noste pri zaobchádzaní s valcom rukavice.

1. Otočte tento nástroj.

2. Uvoľnite krídlovú skrutku (19) a potiah-

16/17) šikmo nadvihnite a vytiahnite hriadeľ zo šesťhranného uloženia (20).

• Nezahaľujte tento nástroj do nylonových vriec, keďže by sa mohla vytvoriť vlhkosť. bez nástenného držiaka: Na priestorovo úsporné skladovanie sa môže držadlo po uvoľnení krídlo- vých skrutiek sklopiť. Pritom sa nesmie zaseknúť kábel prístroja. s nástenným držiakom: Sklopené zariadenie môžete zavesiť pomo- cou ručného držiaka. Naskrutkujte na stenu nástenný držiak (21) pomocou priložených skrutiek (22), príp. pomocou hmoždi- niek (nie sú súčasťou dodávky). Zaveste zariadenie na spodnom držadle (6). Pravidelne kontrolujte pevné osade- nie nástenného držiaka. Odstránenie a ochrana životného prostredia Prístroj, príslušenstvo a obal odovzdajte v súlade s ožiadavkami na ochranu životné- ho prostredia do ecyklačnej zberne. Elektrické nástroje nepatria do do- máceho odpadu. Smernica 2012/19/EÚ o odpade z elektrických a elektronických zariadení:129

Náhradné diely/Príslušenstvo Náhradné diely a príslušenstvo nájdete na strane www.grizzlytools.shop Ak by sa mali vyskytnúť problémy s procesom objednávky, použite, prosím, kontaktný for- mulár. Pri ďalších otázkach sa obráťte na „Service-Center“ (pozri stranu 131). Pol. Pol. Označenie Č. Artiklu Návod na Nákresy obsluhu explózií 4 21-24 Krídlové matice, skrutky, príložky (4x každý) 91110184 5 26 Stredné tyče držadla (2x) 91110186 6 28 Spodné držadlo 91110188 12 90, 91 Záchytný vak 91110196 16 67-76 Valec ventilátora s pružným ozubením 91110193 17 67-70, 74-80 Vertikulačný valec s nožom 91110194 19/23 81-84 Krídlová skrutka + upevnenie ložiska 91110195 21 92, 93 Nástenný držiak 91110197 Spotrebitelia sú zo zákona povinní elek- trické a elektronické zariadenia na konci ich životnosti odovzdať na ekologickú re- cykláciu. Týmto spôsobom je zabezpečené zhodnotenie šetrné k životnému prostrediu a zdrojom. V závislosti od národných zákonov, máte tieto možnosti:

• vrátenie na predajnom mieste,

• odovzdanie na o ciálnom zbernom mieste,

• zaslanie späť výrobcovi/distribútorovi. Netýka sa to dielov príslušenstva a pomoc- ných prostriedkov bez elektrických kompo- nentov, pripojených k starým prístrojom.130

Záruka Vážená zákazníčka, vážený zákazník, Pre tento prístroj platí záruka 3 roky od dátumu zakúpenia. Ak je prístroj poškodený, podľa zákona máte právo ho reklamovať u výrobcu produktu. Tieto práva vyplývajúce zo zákona nie sú našou následne opísanou zárukou obmedzené. Záručné podmienky Záručná lehota začína dňom zakúpenia. Pokladničný doklad ako originál prosím starostlivo uschovajte. Je potrebný ako dô- kaz o zakúpení. Ak sa počas troch rokov od dátumu zakú- penia tohto produktu vyskytne materiálna alebo výrobná chyba, produkt - podľa nášho rozhodnutia - bezplatne opravíme alebo nahradíme. Predpokladom záruky je, že v priebehu trojročnej lehoty bude predložený poškodený prístroj a pokladnič- ný doklad a stručne opísaná chyba a kedy sa vyskytla. Ak sa v rámci našej záruky chyba pokryje, obdržíte späť opravený alebo nový prístroj. S opravou alebo výmenou produktu sa nezačína nová záručná doba. Záručná doba a nárok na od- stránenie vady Záručná doba sa poskytnutím záruky nepredlžuje. To platí aj pre nahradené a opravené diely. Prípadné škody a nedostatky vzniknuté už pri zakúpení sa musia ihneď po vybalení ohlásiť. Opravy vykonané po uplynutí záručnej doby sú spoplatnené. Rozsah záruky Prístroj bol vyrobený podľa prísnych smer- níc kvality a pred dodaním bol svedomite kontrolovaný. Záruka sa týka materiálových alebo výrob- ných chýb. Táto záruka sa nevzťahuje na diely produktu, ktoré sú vystavené normál- nemu opotrebeniu a preto sa môžu pova- žovať za opotrebované diely (napr. lter alebo nadstavce) alebo na poškodenia na krehkých dieloch (napr. vypínač, akumulá- tor alebo diely vyrobené zo skla). Táto záruka zaniká, ak bol produkt po- užívaný poškodený, neodborne alebo nebola vykonávaná údržba. Pre odborné používanie produktu je nutné presne do- držiavať všetky návody uvedené v návode na obsluhu. Bezpodmienečne sa vyhnite používaniu, ktoré sa v návode na obsluhu neodporúča alebo pred ktorým ste boli vystríhaní. Produkt je určený len pre súkromné po- užitie a nie v oblasti podnikania. Záruka zaniká pri nesprávnom a neodbornom používaní, pri násilnom používaní a pri zásahoch, ktoré neboli vykonané v našej servisnej pobočke. Postup v prípade reklamácie Pre zabezpečenie rýchleho spracovania vašej žiadosti postupujte prosím podľa na- sledujúcich pokynov:

• Pri všetkých požiadavkách predložte pokladničný doklad a číslo artiklu (IAN373769_2204) ako dôkaz o za- kúpení.

• Číslo artiklu nájdete na typovom štítku.

• Ak sa vyskytnú chyby funkcie alebo iné nedostatky, kontaktujte najskôr následne uvedené servisné oddelenie telefonicky alebo emailom. Následne obdržíte ďalšie informácie o priebehu vašej re- klamácie.

• Produkt evidovaný ako poškodený môžete po dohode s našim zákazníc- kym servisom, s priloženým dokladom o zakúpení (pokladničný doklad) a s údajmi, v čom chyba spočíva a kedy131

vznikla, zaslať bez poštovného na adre- su servisu, ktorá vám bude oznámená. Pre zabránenie dodatočných nákladov a problémov pri prevzatí použite len tú adresu, ktorá vám bude oznámená. Ne- zasielajte prístroj ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom. Prístroj zašlite so všetkými časťami príslušenstva dodanými pri zakúpení a zabezpečte dostatočne bezpečné prepravné balenie. Servisná oprava Opravy, ktoré nepodliehajú záruke, mô- žeme nechať vykonať v našej servisnej pobočke za úhradu. Radi vám poskytneme predbežnú kalkuláciu nákladov. Môžeme spracovať len prístroje, ktoré boli doručené dostatočne zabalené a so za- plateným poštovným. Pozor: Prístroj zašlite do našej servisnej po- bočky vyčistený a s informáciami o chybe. Neprevezmeme prístroje zaslané ako nad- merný tovar na náklady príjemcu, expres- ne alebo s iným špeciálnym nákladom. Likvidáciu vašich poškodených zaslaných prístrojov vykonáme bezplatne. Service-Center

Vyhľadávanie chýb Problém Možná príčina Odstránenie chyby Abnormálne zvuky, rachotenie alebo vibrácie Cudzie teleso na valci Odstrániť cudzie teleso Poškodené pružné ozuby alebo nôž valca Vymeniť valec Nesprávne namontovaný valec Korektne zabudovať valec (viď kapitolu Výmena valca) Prešmykujúci sa ozubený remeň Zariadenie vypnite a vytiahnite sieťovú zástrčku. Odstráňte zvyšky zeminy a trávy. Nástroj neštartuje Sieťové napätie chýba Kontrolovať sieťovú zástrčku, kábel, vedenie, zástrčku, prípadne oprava skrz elektrotechnického odborníka Za-/vypínač defektný Oprava skrz servisnú službuUhlíkové kefky opotrebené Motor defektný Motor vynecháva Blokovanie skrz cudzie teleso Odstrániť cudzie teleso Trávnik príliš vysoký Predbežne kosiť, viď kapitolu Obsluha Výstupný otvor upchaný Vyčistiť výstupný otvor Ochrana proti preťaženiu zareagovala Nechať tento nástroj asi 1 minútu chladnúť Pracovný výsledok nie je uspokojivý Pružné ozuby valca vetráka opotrebené Vymeniť valec Nôž valca vertikutátora tupý alebo poškodený Vymeniť valec Ozubený remeň defektný Oprava skrz servisnú službu Navolená transportná poloha alebo nesprávna pracovná poloha viď kapitolu Nastavenie pracovných polôh Trávnik príliš vysoký Predbežne kosiť, viď kapitolu Obsluha133

Preklad originálneho prehlásenia o zhode CE Týmto potvrdzujeme, že Elektrický vertikutátor/prevzdušnovac trávnika konštrukčnej rady PLV 1500 C2 Poradové číslo 000001 - 072000 zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení: 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU)2015/863 Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i národ- né normy a predpisy: EN 60335-1:2012/A15:2021 • EN 50636-2-92:2014

• Vyššie popísaný predmet vyhlásenia spĺňa predpisy smernice 2011/65/EU Európskeho parla- mentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektric- kých a elektronických prístrojoch. Christian Frank Osoba splnomocnená na zostavenie dokumentácie299
