BEDIENUNGSANLEITUNG PBME 575 A1 PARKSIDE

Originalbetriebsanleitung

IAN 311402

GB IE NI

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE / AT / CH Originalbetriebsanleitung Seite 39

A

Heinrich-Horten-Straße 5

Im Lieferumfang enthaltene Teile......40

Übersicht....41

Funktionsbeschreibung......41

Schutzvorrichtungen......41

Technische Daten......43

Symbole am Gerät......43

Symbole am Motor 43

Symbole an Li-Ion

Li-Ion Startbatterie und Akku-

Ladegerät 44

Symbole auf dem 5l Benzinkanister...44

In der Bedienungsanleitung verwendete

Symbole......44

Sicherheitshinweise......45

Erstbetrieb......54

Montieren der Griffstange ....54

Montage des Grasfangkastens......55

Befestigen/Entfernen

des Grasfangkastens 55

Montage/Entfernen

des Mulcheinsatzes ....56

Montage/Entfernen

des Seitenauswurfs ....57

Einfüllen von Motoröl und

Ölstandskontrolle....57

Einfüllen von Benzin.... 58

Laden der Li-Ion Startbatterie .....59

Einsetzen der Li-Ion Startbatterie .....60

Betrieb 62

Starten und Stoppen des Motors.....62

Einschalten des Motors......62

Abschalten des Motors......62

Stoppen des Schneidmessers......63

Fahrhebel 63

Einstellen der gewünschten

Funktion....63

Mähen 63

Bedienungshinweise......64

Allgemeines.... 64

Einstellung der Schnitthöhe...... 64

Leeren des Grasfangkastens......64

Reinigung und Wartung......65

Reinigung und allgemeine

Wartungsarbeiten...... 65

Reinigen/Reparatur des Luftfilters...... 66

Wartung der Zündkerze...... 66

Motorölwechsel.... 66

Reinigung der Unterseite 67

Kontrolle/Schärfen/Auswechseln des

Schneidmessers....67

Einstellen des Vergasers...... 67

Lagerung......67

Allgemeine Hinweise für die Lagerung 67

Zusammenklappen des Gerätes...... 68

Lagerung während der Winterpause... 68

Entsorgung / Umweltschutz......69

Wartungsintervalle......70

Fehlerbehebung....71

Garantie 72

Reparaturservice....73

Service-Center 74

Importeur ....74

Original-

EU-Konformitätserklärung .....75

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein Qualitätsprodukt entschieden. Das Gerät wurde einer Qualitätskontrolle während der Produktion sowie einer Endkontrolle unterzogen. Damit ist die einwandfreie Funktionsfähigkeit Ihres Gerätes gewährleistet.

Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält Informationen zur Sicherheit, Benutzung und Entsorgung. Lesen Sie zur Vermeidung von Handhabungsfehlern vor der ersten Benutzung diese Bedienungsanleitung und das Bedienungshandbuch von Briggs & Stratton aufmerksam durch. Verwenden Sie das Produkt ausschließlich wie beschrieben und für die angegebenen Verwendungszwecke. Bewahren Sie diese Anleitung sicher auf und geben Sie sie zusammen mit dem Produkt weiter, wenn es an Dritte weitergegeben wird.

Bestimmungsgemäße Verwendung

Das Gerät ist ausschließlich zum Mähen von Rasenflächen und grasbewachsenen Bereichen und nur für den privaten Gebrauch bestimmt.

Das Gerät ist nicht für gewerbliche Zwecke geeignet. Die Verwendung zu kommerziellen Zwecken führt zum Erlöschen der Garantie.

Jegliche andere Nutzung, die nicht

ausdrücklich laut dieser Anleitung zulässig ist, kann zu Schäden am Gerät führen und für den Benutzer eine ernsthafte Gefahr darstellen.

Das Gerät ist für die Benutzung durch Erwachsene bestimmt. Sorgen Sie dafür, dass das Gerät nicht von Kindern oder Erwachsenen benutzt wird, die diese Bedienungsanleitung nicht kennen. Der Bediener oder Nutzer haftet für Unfälle oder Schäden an anderen Personen oder deren Eigentum.

Allgemeines

Auf den vorderen und hinteren Klappseiten sind die wichtigsten Funktionsteile abgebildet.

Im Lieferumfang enthaltene Teile (Abb. B)

Nehmen Sie das Gerät vorsichtig aus der Verpackung und kontrollieren Sie, ob es vollständig ist. Sorgen Sie für die ordnungsgemäße Entsorgung des Verpackungsmaterials.

• 1 St. Benzin-Rasenmäher
• 1 St. Li-Ion Startbatterie
• 1 St. Akku-Ladegerät
• 1 Set Zubehörteile für Grasfangkasten
• 1 St. Seitlicher Auswurfschacht
• 1 St. Mulcheinsatz
• 4 St. Schnellverschlüsse
• 1 St. Ersatz-Zündkerze
• 1 St. Zündkerzenschlüssel-Kit
• 1 St. 5l Benzinkanister
• 1 St. Bedienungsanleitung
• 1 St. Bedienungsanleitung Briggs & Stratton

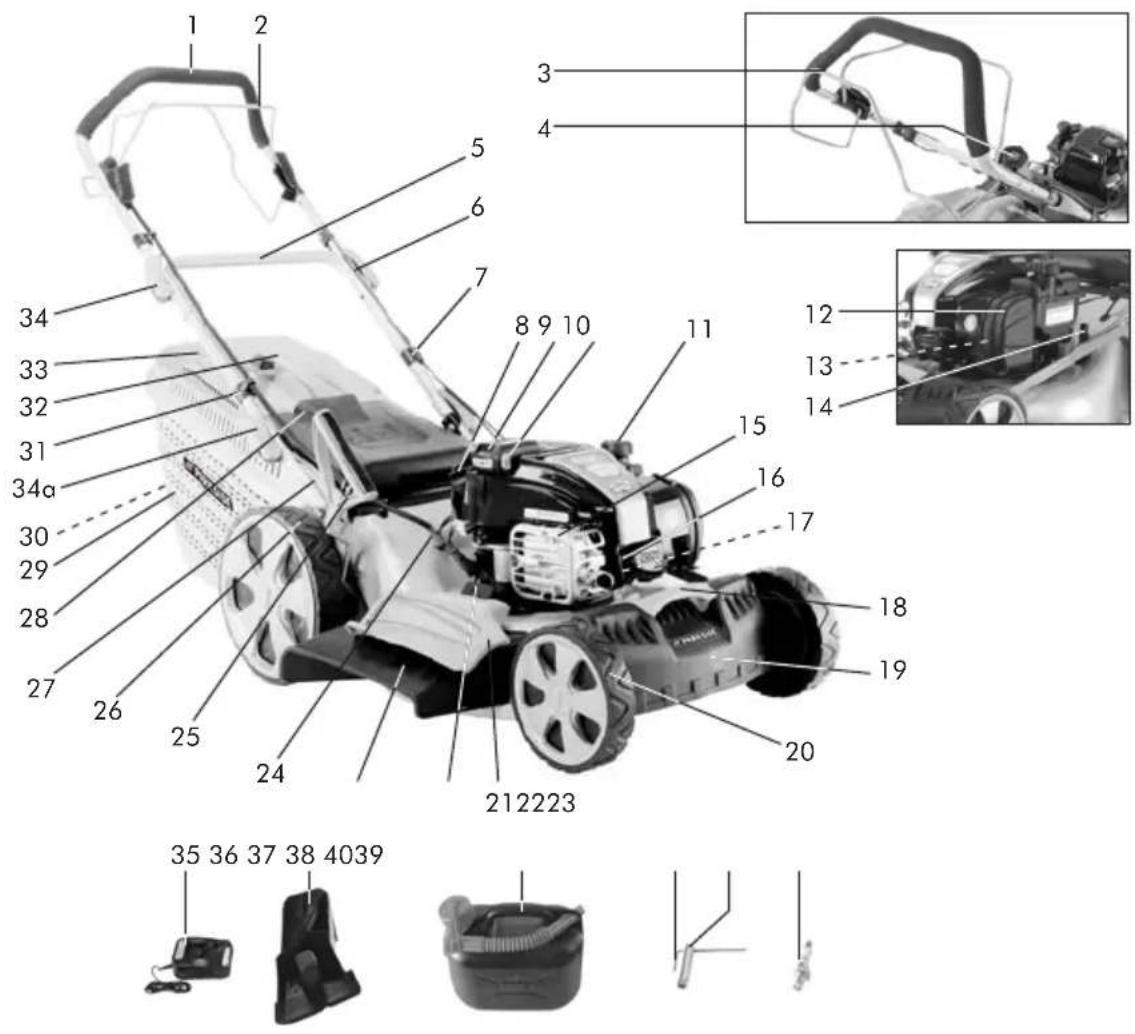

Übersicht (Abb. A/E/K/M/N)

1 Oberer Griff
2 Sicherheitsbügel
3 Fahrhebel
4 Starterknopf
5 Unterer Griff
6 Bowdenzug
7 Kabelclip 1
8 Öltankdeckel/Ölmessstab
9 Li-Ion Startbatterie
10 Freigabeknopf Li-Ion Startbatterie
11 Benzintankverschluss
12 Luftfiltergehäuse
13 Luftfilter (nicht abgebildet)
14 Schlauchkupplung für Reinigung der Unterseite
15 Schalldämpfer-Abdeckung
16 Zündkerzenstecker
17 Zündkerze (nicht abgebildet)
18 Vorderer Tragegriff
19 Vordere Prallplatte
20 Vorderrad
21 Seitenauswurf-Deflektor
22 Deflektor-Sicherheitshebel
23 Seitenauswurfschacht
24 Anlasserkabel
25 Stellhebel für die Schnitthöhenverstellung
26 Hinterrad
27 Halterung unterer Griff
28 Hinterer Deflektor
29 Grasfangkasten
30 Unterer Griff am Grasfangkasten (nicht abgebildet)
31 Kabelclip 2
32 Oberer Griff am Grasfangkasten
33 Füllstandsanzeige Grasfangkasten
34 Oberer Schnellverschluss
34a Unterer Schnellverschluss
35 Akku-Ladegerät
36 Mulcheinsatz
37 5l Benzinkanister
38 Zündkerzenschlüssel/-Schraubendreher
39 Zündkerzenschlüsseleinsatz
40 Ersatz-Zündkerze
41 Lasche am Grasfangkasten

42 Grasfangkasten - Rechte Gehäusehälfte
43 Grasfangkasten - Linke Gehäusehälfte
44 Grasfangkasten - Abdeckung
45 Betätigungsknopf Akku-Ladestandsanzeige
45a Rote Leuchte
45b Grüne Leuchte
46 Spannbolzen
47 Einstellraste der Schnitthöheneinstellung

Funktionsbeschreibung

Das Gerät wird mit einem leistungsstarken Viertaktmotor (Fabrikat Briggs & Stratton, Baureihe 575IS mit Startelektrik) betrieben. Es verfügt über drei Funktionen: Auffangen, Mulchen, seitliches Auswerfen. Es ist mit einer hochwertigen Stahldeckplatte, einem Grasfangkasten sowie einem klappbaren Haltegriff ausgestattet.

Schutzvorrichtungen (Abb. A)

Sicherheitsbügel (2)

Der Motor stoppt, wenn der Sicherheitsbügel losgelassen wird.

Li-Ion Startbatterie (9)

Zum Schutz des Gerätes vor unautorisierter Benutzung ist die Li-Ion Startbatterie zu entfernen. Vor der Durchführung von Wartungsarbeiten ist außerdem der Zündkerzenstecker zu entfernen.

Schalldämpfer-Abdeckung (15)

Hände und brennbare Materialien sind unbedingt vom heißen Abgasrohr fernzuhalten.

Seitenauswurf-Deflektor (21)

Schützt den Bediener vor herausfliegenden Gegenständen und verhindert das Berühren der Schneidmesser beim Mulchen bzw. beim Verwenden des hinteren Auswurfs.

Hinterer Deflektor (28)

Schützt den Bediener vor herausfliegenden Gegenständen und verhindert das Berühren der Schneidmesser beim Mulchen bzw. beim Verwenden des hinteren Auswurfs.

Technische Daten

Motor......Viertakt B&S 575IS

Hubraum....150 cm ³ (cc)

Nennleistung...... 2,2 kW (3,0 PS)

Maximale Motorbetriebsdrehzahl (n₀) 2900 min

Schneidmesser-Drehmoment...... 45 Nm

Benzintankvolumen.... 0,8 l

Oktanzahl.... 95-98

Oltankvolumen.... 0,47 l

Zündkerze......Champion XC92YC

Schneidkreis.... 46 cm

Schnitthöhe...... 7 Stufen, 25 - 75 mm

Fassungsvermögen Grasfangkasten..... 60 l

Seitenauswurf...... Ja

Mulchfunktion...... Ja

Selbstantrieb......Ja

Vorder-/Hinterraddurchmesser .....200 mm / 280 mm

Benzinkanister.... 5 l

Gewicht (incl. Zubehör)....35,5 kg

Schalldruckpegel (L_PA) .... 74,3 dB(A); K=3,0 dB(A)

Schallleistungspegel (LWA)

gemessen....93,5 dB(A); K=2,16 dB(A)

garantiert.... 96 dB(A)

Vibration am Griff (ah)....7,12 m/s²; K=1,5 m/s²

Akku-Ladegerät:

Modell-Nr. IS12C-593562

Eingang.....100-240 V\~, 50 - 60 Hz, 0,8 A

Ausgang....12,45 V ---, 2 A

Schutzklasse ......II

Li-Ion Startbatterie:

Modell-Nr.....IS12B - 593560

Zellen-Typ Li-Ion

Spannung 10.8 V

Kapazität 1,15 Ah

Nennenergie 12,4 Wh

Ladezeit: ...... etwa 50 min

Die Geräusch- und Schwingungswerte wurden entsprechend den in der

Konformitätserklärung erwähnten Normen und Vorschriften ermittelt.

Alle technischen und optischen Angaben sind unverbindlich und freibleibend. Änderungen im Zuge der Weiterentwicklung behalten wir uns vor. Für sämtliche in diesem Handbuch enthaltenen Abmessungen, Verweise und Angaben übernehmen wir daher keine Garantie. Aus der Bedienungsanleitung abgeleitete Rechtsansprüche sind daher ungültig.

Der angegebene Vibrationswert wurde im Einklang mit einer Standard-Prüfmethode gemessen und kann zum Vergleich verschiedener Maschinen herangezogen werden.

Ebenso kann er als Grundlage für eine erste Gefahrenbewertung dienen.

Warnhinweis:

Der während der tatsächlichen Benutzung der Maschine auftretende Schwingungsemissionswert kann je nach Art der Anwendung vom angegebenen Wert abweichen. Sicherheitsvorkehrungen zum Schutz des Bedieners sollten sich daher an geschätzten Belastungswerten unter tatsächlichen Einsatzbedingungen orientieren (d. h. sämtliche Teile des Arbeitszyklus, so z. B. auch Zeiten, in denen das Elektrowerkzeug ausgeschaltet ist und Zeiten, in denen das Elektrowerkzeug eingeschaltet ist, aber sich im Leerlauf befindet).

Verwendete Symbole

Symbole am Gerät

Achtung! Lesen Sie die Bedienungsanleitung

Gefahr durch herausgeschleuderte Gegenstände Achten Sie darauf, dass sich umstehende Personen nicht im Arbeitsbereich aufhalten

Verletzungsgefahr durch scharfe Schneidmesser. Füße und Hände in sicherem Abstand halten Vorsicht! Verletzungsgefahr! Vor der Durchführung von Wartungsarbeiten den Motor ausschalten und den Zündkerzenstecker entfernen

Vorsicht - giftige Abgase! Arbeiten Sie mit dem Gerät nicht in geschlossenen Räumen

Angaben zum Schallleistungspegel L _WA in dB

Einschalten (ON) des Gerätes: Sicherheitsbügel hochziehen und Starterknopf drücken

Ausschalten (OFF) des Gerätes: Sicherheitsbügel loslassen

Füllstandsanzeiger geöffnet: Grasfangkasten leer

Füllstandsanzeiger geschlossen: Grasfangkasten voll

Symbole am Motor

Achtung! Lesen Sie die Bedienungsanleitung

Vorsicht - Benzin ist brennbar! Lassen Sie den Motor vor dem Betanken mindestens 2 Minuten abkühlen

Gefahr durch giftige Abgase!

Vorsicht - heiße Oberflächen! Verbrennungsgefahr

Hinweis auf dem Benzineinfüllstutzen: Nicht geeignet für E85-Gemische

Vorsicht! Vor dem Starten Ölfüllstand prüfen

Ölstand prüfen!

Symbole an Li-Ion Startbatterie und Akku-Ladegerät

Schutzklasse II (Doppelisolierung)

Sicherung 2A begrenzt

Gleichstrom

Wechselstrom

Nur für den Betrieb in Innenräumen

Beachten Sie beim Entsorgen des Gerätes die Vorschriften und Bestimmungen der örtlichen Behörden

Schlüssel abziehen/ Akku entnehmen

Lesen Sie die Bedienungsanleitung Akku Laden

Statusanzeige Akku Bitte lesen Sie dazu das Kapitel 'Erstbetrieb'

Entsorgen Sie Batterien nicht im normalen Hausmüll!

Symbole auf dem 5l Benzinkanister

Hochentzündlich!

Gesundheitsgefährdend!

Gefährlich!

Umweltgefährlich!

In der Bedienungsanleitung verwendete Symbole

Warnsymbole zur Vermeidung von Schäden und Verletzungen.

Hinweissymbole (der Hinweis/die Anleitung befindet sich an der Stelle des Ausrufezeichens) mit Hinweisen zur Verhütung von Schäden.

Hilfesymbole mit Hinweisen zum besseren Umgang mit dem Gerät.

Sicherheitshinweise

In diesem Abschnitt geht es um grundsätzliche Sicherheitsmaßnahmen, die beim Arbeiten mit dem Gerät zu beachten sind.

ACHTUNG!

Lesen Sie alle Sicherheitsvorschriften und -anweisungen. Bei Nichtbeachten der Sicherheitshinweise und Anweisungen besteht die Gefahr von Stromschlägen, Feuer und/oder schweren Verletzungen.

Bitte beachten Sie die folgenden Hinweise:

• Lesen Sie diese Bedienungsanleitung aufmerksam durch.
  Machen Sie sich mit den Bedienelementen und der sachgemäßen Verwendung des Gerätes vertraut.
• Lassen Sie sich im Zweifelsfall bei der Verwendung des Gerätes und im Hinblick

auf unzulässige Vorgehensweisen anleiten.

• Arbeiten Sie aufmerksam, mit voller Konzentration und höchster Vorsicht. Benutzen Sie das Gerät nicht, wenn Sie müde oder gesundheitlich beeinträchtigt sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann schwere Verletzungen zur Folge haben.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung

DEATCH

dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

- Sorgen Sie dafür, dass das Gerät nicht von Kindern oder Erwachsenen benutzt wird, die diese Bedienungsanleitung nicht kennen. Aufgrund lokaler Bestimmungen kann ein Mindestalter für die Bedienung vorgeschrieben sein.

- Mähen Sie nicht, wenn sich andere Personen – insbesondere Kinder – oder Tiere in der Nähe befinden. Wenn Sie abgelenkt sind, können sie die Kontrolle über das Gerät verlieren.

- Der Bediener oder Nutzer haftet für Unfälle oder Schäden an anderen Personen oder deren Eigentum.

- Beachten Sie die allgemeinen und örtlichen Lärmschutzbestimmungen.

Vorbereitung:

- Tragen Sie beim Mähen stets rutschfestes Schuhwerk und lange Hosen. Arbeiten Sie nicht barfuß oder mit leichten Sandalen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Durch das Tragen angemessener Kleidung verringern Sie das Verletzungsrisiko.

- Kontrollieren Sie den Bereich, in dem das Gerät eingesetzt werden soll und entfernen Sie sämtliche Gegenstände (Steine, Stöcke, Drähte, Spielzeug), die erfasst und weggeschleudert werden könnten.

- Warnhinweis: Benzin ist leicht entzündlich.

Feuer oder Explosionen können zu schweren Verletzungen führen:

- Bewahren Sie Benzin ausschließlich in dafür bestimmten Behältern auf; - Füllen Sie Benzin nur im Freien nach und

rauchen Sie nicht beim Benzinnachfüllen;

- Füllen Sie Benzin immer nach, bevor Sie das Gerät einschalten bzw. bevor sich das Gerät erhitzt hat. Versuchen Sie nicht, das Gerät zu starten, wenn Benzin verschüttet wurde. Entfernen Sie stattdessen das Gerät von der Stelle, an der das Benzin verschüttet wurde. Versuchen Sie nicht, die Zündung einzuschalten, bevor die Benzindämpfe verdampft sind;

- Beseitigen Sie zur Sicherheit durch Benzin verursachte Schäden.

• Defekte Schalldämpfer sind auszuwechseln.

- Prüfen Sie das Gerät vor Gebrauch visuell auf eventuelle Verschleißspuren oder Schäden an den Schneidwerkzeugen, Befestigungsschrauben bzw. am gesamten Schneidwerk. Zur Vermeidung von Unwuchten dürfen verschlissene oder beschädigte

Schneidwerkzeuge und Schrauben nur satzweise ausgewechselt werden.

- Stellen Sie sicher, dass alle Startverriegelungen und Tastschalter ordnungsgemäß funktionieren. Prüfen Sie diese regelmäßig, wie im Kapitel "Reinigung und Wartung" beschrieben.

• Die Sicherheitssysteme bzw. Einrichtungen des Rasenmähers dürfen nicht manipuliert oder deaktiviert werden.

- Kontrollieren Sie vor Gebrauch stets die Li-Ion Startbatterie. Das Gerät darf nicht mit beschädigter Batterie betrieben werden. Feuergefahr.

- Laden Sie die Li-Ion Startbatterie nur mit dem mitgelieferten oder einem vom Hersteller empfohlenen Akku-Ladegerät. Bei Verwendung anderer Ladegeräte besteht Feuergefahr.

- Verwenden Sie nur die mitgelieferte Li-Ion Startbatterie. Bei

DEATCH

Verwendung anderer Batterien besteht Feuergefahr und Verletzungsrisiko.

• Seien Sie bei Geräten mit mehreren Schneidwerkzeugen besonders achtsam, da ein sich bewegendes Schneidmesser die anderen Schneidmesser in Bewegung setzen kann.
• Verwenden Sie ausschließlich vom Hersteller gelieferte und empfohlene Ersatzteile und Zubehörteile. Bei Verwendung von Teilen anderer Hersteller erlöschen die Garantieansprüche und es besteht Verletzungsgefahr.

Handhabung:

• Die Abgase des Motors können Kohlenmonoxid enthalten, ein unsichtbares, geruchloses und geschmackloses Gas, was bei Menschen innerhalb weniger Minuten tödliche Vergiftungen verursachen kann. Wenn Sie Sich bei

der Benutzung des Gerätes unwohl, schwindelig oder schwach fühlen, so schalten Sie den Motor aus und sorgen Sie für frische Luft. Möglicherweise haben Sie eine Kohlenmonoxidvergiftung. Suchen Sie einen Arzt auf.

- Lassen Sie den Verbrennungsmotor nicht in geschlossenen Räumen laufen, wo sich gefährliches Kohlenmonoxid sammeln kann.

- Mähen Sie nur bei Tageslicht oder bei ausreichender künstlicher Beleuchtung. In schlecht beleuchteten Arbeitsbereichen besteht erhöhte Unfallgefahr.

• Die Benutzung des Gerätes auf nassem Gras ist möglichst zu vermeiden.

- Sorgen Sie stets für einen sicheren Stand, insbesondere auf Hängen, Halden, Böschungen oder Deichen.

Damit haben Sie das Gerät in unerwarteten Situationen besser unter Kontrolle.

- Arbeiten Sie stets parallel zum Hang, niemals aufwärts bzw. abwärts.

-Besondere Aufmerksamkeit ist beim Ändern der Fahrtrichtung am Hang geboten.

- Mähen Sie nicht an übermäßig steilen Hängen (max. 10°).

- Führen Sie das Gerät nur mit Schritt- bzw. Selbstfahrgeschwindigkeit.

- Besondere Achtsamkeit ist beim Wenden bzw. beim Heranziehen des Gerätes zum Körper notwendig.

- Stoppen Sie das Schneidwerkzeug, wenn das Gerät zum Transport über nicht mit Gras bewachsene Flächen hochgenommen und von bzw. zu der zu mähenden Fläche bewegt werden muss.

- Benutzen Sie das Gerät nicht, wenn Sicherheits- oder Schutzvorrichtungen, z. B. Prallschutz, Grasfangkasten beschädigt oder nicht vorhanden sind.

Sie gewährleisten die dauerhafte Sicherheit Ihres Elektrowerkzeugs.

Die Sicherheitssysteme bzw. Einrichtungen des Rasenmähers dürfen nicht manipuliert oder deaktiviert werden. Verletzungsgefahr.

- Verändern Sie die Einstellung des Motorreglers nicht und überdrehen Sie den Motor nicht, da es sonst zu Schäden am Gerät kommen kann.

- Entkuppeln Sie vor dem Starten des Gerätes sämtliche Schneidwerkzeuge und Antriebe.

- Prüfen sie vor dem Starten des Gerätes den Ladestand der Li-Ion Startbatterie und laden Sie die Batterie nach Gebrauch auf.

- Gehen Sie beim Starten bzw. beim Betätigen des Startschalters vorsichtig vor und beachten Sie die Anweisungen des Herstellers. Halten Sie die Füße in ausreichendem Abstand

DEATCH

zum Schneidwerkzeug. Verletzungsgefahr.

- Kippen Sie das Gerät beim Starten des Motors nicht, sofern das Gerät für diesen Vorgang nicht angehoben werden muss. Kippen Sie das Gerät nur, wenn dies unbedingt erforderlich ist, und heben Sie nur die vom Bediener abgewandte Seite an.

- Starten Sie den Motor nicht, wenn Sie vor der Öffnung des Auswurfschachts stehen.

- Schalten Sie das Gerät vorschriftsmäßig ein und achten Sie unbedingt darauf, dass sich Ihre Füße in ausreichend sicherem Abstand zu den Schneidwerkzeugen befinden.

- Halten Sie Hände und Füße in sicherem Abstand zu rotierenden Teilen. Halten Sie sich stets fern von der Öffnung des Auswurfschachts. Ein Augenblick der Unachtsamkeit während der Benutzung des Gerätes kann zu schweren Verletzungen

führen.

• Das Gerät nicht mit laufendem Motor stehenlassen oder tragen.

- In den folgenden Fällen ist der Motor abzuschalten, die Li-Ion Startbatterie zu entfernen, das Zündkerzenkabel zu ziehen und sicherzustellen, dass alle beweglichen Teile stillstehen:

- Vor dem Beheben von Blockierungen bzw. dem Entfernen von Verstopfungen im Auswurfschacht;

- Vor Kontrollen, Reinigungsarbeiten und anderen Eingriffen am Gerät;

- Wenn das Gerät gegen einen anderen Gegenstand angefahren ist. Prüfen Sie das Gerät auf Schäden und führen Sie die erforderlichen Reparaturen durch, bevor Sie das Gerät wieder in Betrieb setzen und die Arbeit fortsetzen.

- Wenn das Gerät

ungewöhnlich stark zu vibrieren beginnt, muss es unverzüglich überprüft werden.

- In den folgenden Fällen ist der Motor abzuschalten, die Li-Ion Startbatterie zu entfernen, das Zündkerzenkabel zu ziehen und sicherzustellen, dass alle beweglichen Teile stillstehen:

- Beim Verlassen des Gerätes; - Vor dem Befüllen mit Benzin;

- Lassen Sie das Gerät am Arbeitsplatz nicht unbeaufsichtigt.

- Arbeiten Sie nicht mit dem Gerät, wenn es beschädigt oder unvollständig ist oder wenn es ohne Zustimmung des Herstellers umgebaut wurde.

Die Verwendung von Geräten für nicht bestimmungsgemäße Zwecke kann zu gefährlichen Situation führen.

• Betreiben Sie das Gerät

nicht bei Blitzschlaggefahr. Stromschlaggefahr.

Akku-Ladegerät und Li-Ion Startbatterie

- Laden Sie die Li-Ion Startbatterie nur mit dem mitgelieferten Ladegerät. Versuchen Sie nie, mit dem Ladegerät nicht wiederaufladbare Batterien zu laden.

- Halten Sie Akku-Ladegerät und Li-Ion Startbatterie trocken. Setzen Sie beides niemals dem Regen oder feuchter Umgebung aus.

- Verwenden Sie niemals ein Akku-Ladegerät mit beschädigtem Kabel. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Verwenden Sie niemals ein Akku-Ladegerät, welches einen starken Schlag erlitten

DEATCH

hat, heruntergefallen ist oder anderweitig beschädigt wurde.

• Das Akku-Ladegerät ist wartungsfrei. Versuchen Sie niemals, das Gerät zu öffnen oder zu reparieren.
• Zum Schutz vor elektrischem Schlag vor dem Reinigen Netzstecker ziehen.
• Niemals Fremdkörper an die Kontaktflächen führen. Nicht kurzschließen! Feuergefahr.
• Dieses Gerät darf nicht von Personen mit verringerten physischen, sensorischen oder mentalen Fahigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, solange sie nicht von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.

Wartung und Lagerung:

• Stellen Sie sicher, dass alle Muttern, Bolzen und Schrauben festgezogen sind und dass das Gerät in betriebssicherem Zustand ist. Viele Unfälle werden durch schlecht gewartete Geräte verursacht.
• Bewahren Sie das Gerät nicht mit gefülltem Tank innerhalb eines Gebäudes auf, in dem Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen könnten.
• Lassen Sie den Motor vor dem Abstellen des Gerätes in geschlossenen Räumen abkühlen. Feuergefahr.
• Zur Vermeidung von Feuergefahr ist der Bereich des Motors, des Auspuffs und des Benzintanks frei von Gras, Blättern und auslaufendem Fett bzw. Öl zu halten.
  • Die Li-Ion Startbatterie und das Akku-Ladegerät sind an einem trockenen Ort außerhalb der Reichweite von Kindern

aufzubewahren. Vor einer längeren Lagerung den Akku voll aufladen.

- Prüfen Sie die Grasfangkasten regelmäßig auf Verschleiß oder Funktionsstörungen.

- Zur Sicherheit sind verschlissene oder beschädigte Teile auszuwechseln. Defekte Schalldämpfer sind auszuwechseln.

- Falls erforderlich, entleeren sie den Benzintank im Freien.

- Gehen sie beim Umgang mit dem Gerät vorsichtig vor. Sorgen Sie dafür, dass die Werkzeuge stets scharf und sauber sind, damit sie besser und sicherer arbeiten. Beachten Sie die Wartungsvorschriften.

- Versuchen Sie nicht, das Werkzeug selbst zu reparieren, wenn Sie damit nicht vertraut sind.

Arbeiten, die nicht in dieser Anleitung beschrieben sind, dürfen ausschließlich durch die von uns autorisierten

Kundendienstzentren durchgeführt werden.

- Achtung - giftige Abgasemission! Betreiben Sie das Gerät - auch zu Wartungszwecken - niemals in geschlossenen Räumen.

- Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf. Von Geräten gehen Gefahren aus, wenn sie von unerfahrenen Personen bedient werden.

- Beim Transport des Mähers in Fahrzeugen ist das Gerät zur Vermeidung von Kraftstoffverlust, Schäden oder Verletzungen zu sichern.

Erstbetrieb

Vorsicht! Verletzungsgefahr durch rotierende Schneidmesser. Führen Sie Arbeiten am Gerät nur aus, wenn das Schneidmesser gestoppt wurde und zum Stillstand gekommen ist.

Beachten Sie die mitgelieferte Bedienungsanleitung von Briggs & Stratton.

Vor Inbetriebnahme des Gerätes sind die folgenden Schritte durchzuführen:

• sämtliche Transportsicherungen entfernen;
• Griffstange hochklappen und Schnellverschlüsse verriegeln;
• Motoröl einfüllen;
• Benzin einfüllen;
• Li-Ion Startbatterie einsetzen;
• ggf. Mulcheinsatz entfernen
• ggf. Grasfangkasten

montieren;
- ggf. Schnitthöhe einstellen;
- ggf. Seitenauswurf montieren.

Montieren der Griffstange (Abb. A, C, D)

Sorgen Sie dafür, dass der Bowdenzug (6) und das Anlasserkabel (24) nicht gequetscht werden.

1. Heben Sie das Gerät aus der Verpackung. Entfernen Sie alle Transportsicherungen. Befolgen Sie bei der Entsorgung der Verpackungsmaterialien die lokalen Vorschriften. Wir empfehlen, die Verpackung zum späteren Gebrauch aufzubewahren.

2. Die Halterungen (27) des unteren Griffs (5) haben zwei Bohrungen zur Höheneinstellung. Klappen Sie den unteren Griff (5) so weit nach vorne, bis sich die Ausbuchtungen am Holm vor der gewünschten Bohrung befinden.

Verriegeln Sie den unteren Griff (5) in dieser Stellung, indem Sie die beiden unteren Schnellverschlüsse (34a) festziehen. Dazu wird der untere Schnellverschluss (34a) gegen den Holm gedrückt.

1. Montieren Sie mit den beiden oberen Schnellverschlüssen den oberen Griff (1) am unteren Griff (5).
2. Bowdenzug (6) mithilfe des Kabelclip 1 (7) am unteren Griff (5) befestigen.
3. Anlasserkabel (24) mithilfe des Kabelclip 2 (31) am unteren Griff (5) befestigen.

Montage des Grasfangkastens (Abb. A, E)

1. Lasche des Grasfangkastens (41) an der rechten Gehäusehälfte (42) anbringen und mithilfe des mitgelieferten Schraubendrehers (38) außen festschrauben.

2. Linke (43) und rechte Gehäusehälfte zusammensetzen und verschrauben.

3. Oberen Griff (32) des Grasfangkastens in die Abdeckung des Grasfangkastens (44) stecken und festschrauben.
4. Abdeckung des Grasfangkastens (44) auf das Grasfangkasten-Gehäuse aufsetzen, beide Seiten mit den Clips verbinden und verschrauben.

Befestigen/Entfernen des Grasfangkastens (Abb. A, F)

⚠ Vorsicht! Das Gerät darf nicht benutzt werden, wenn der Grasfangkasten oder der hintere Deflektor nicht richtig montiert sind. Verletzungsgefahr!

1. Hinteren Deflektor (28) hochheben

DEATCH

1. Mulcheinsatz (36) entfernen, falls vorhanden. (siehe auch Kapitel 'Montage/Entfernen des Mulcheinsatzes').
2. Oberen Griff (32) des Grasfangkastens festhalten und den Grasfangkasten (29) einhängen.
3. Zum Sichern des Grasfangkastens (29) in der eingehängten Position den hinteren Deflektor (28) loslassen.
4. Der Abbau des Grasfangkastens (29) erfolgt in umgekehrter Reihenfolge.

Montage/Entfernen des Mulcheinsatzes (Abb. A, I)

Vorsicht! Das Schneidmesser ist scharf. Beim Berühren besteht die Gefahr schwerer Verletzungen. Vorsicht! Schalten Sie das Gerät aus und vergewissern Sie sich, dass das Schneidmesser komplett stillsteht.

1. Hinteren Deflektor (28) hochheben.
2. Mulcheinsatz (36) in den hinteren Auswurfschacht stecken, bis die Lasche an der Unterseite über der entsprechenden Bohrung im Auswurfschacht liegt. Mulcheinsatz herunterdrücken, bis er mit einem hörbaren Klicken einrastet.

Mulcheinsatz auf festen Sitz prüfen.

1. Hinteren Deflektor (28) loslassen, so dass er den Mulcheinsatz (36) verschließt.
2. Den Mulcheinsatz (36) zum Ausbauen am Griff halten. Griff zusammendrücken und die Lasche entriegeln. Mulcheinsatz zunächst leicht anheben, dann herausziehen.

Montage/Entfernen des Seitenauswurfs (Abb. A, J)

Vorsicht! Das Schneidmesser ist scharf. Beim Berühren besteht die Gefahr schwerer Verletzungen. Vorsicht! Schalten Sie das Gerät aus und vergewissern Sie sich, dass das Schneidmesser komplett stillsteht.

1. Deflektor-Sicherheitshebel (22) zum Lösen anheben und Seitenauswurf-Deflektor (21) anheben.

2. Die beiden Haken des Seitenauswurfschachts (23) unter den Gelenkbolzen an der Baugruppe des Seitenauswurf-Deflektors schieben.

3. Zum Sichern des Schachtes (23) den Seitenauswurf-Deflektor (21) loslassen.

4. Der Abbau des Seitenauswurfschachts (23)

erfolgt in umgekehrter Reihenfolge.

Einfüllen von Motoröl und Ölstandskontrolle (Abb. A, G)

Stellen Sie das Gerät auf einer ebenen Fläche ab. Kontrollieren Sie den Ölstand vor jedem Gebrauch des Gerätes und füllen Sie Öl nach, bevor die untere Markierung sichtbar wird.

1. Stellen Sie sicher, dass der Motor gerade steht und entfernen Sie Schmutz im Öleinfüllbereich.

2. Öltankdeckel/Ölmessstab (8) herausdrehen und mit einem sauberen Tuch abwischen.

3. Ölmessstab (8) wieder einstecken und festdrehen, herausziehen und Ölstand prüfen. Der Ölstand ist ausreichend, wenn er die obere Markierung am Messstab (8) erreicht.

DEATCH

1. Wenn der Ölstand niedriger ist, muss Öl in den Tank gefüllt werden. Nicht überfüllen. Der Öltank hat ein Fassungsvermögen von 0,47 l. Ölsorte SAE30 einfüllen.
2. Nach dem Einfüllen des Öls eine Minute warten. Anschließend den Ölstand nochmals prüfen, um sicherzustellen, dass er den Vorgaben entspricht.
3. Eventuell verschüttetes Öl wegwischen. Öltankdeckel/Ölmessstab (8) wieder einstecken und festdrehen.

Einfüllen von Benzin (Abb. A, H)

Achtung - Benzin ist entzündlich und gesundheitsgefährdend.

- Bewahren Sie Benzin ausschließlich in dafür bestimmten Behältern auf.

• Füllen Sie Benzin nur im Freien nach, niemals bei laufendem Motor oder wenn das Gerät heiß ist.
• Rauchen Sie nicht beim Einfüllen von Benzin.
• Vermeiden Sie Hautkontakt und das Einatmen von Dämpfen.
• Entfernen Sie verschüttetes Benzin.
• Halten Sie Benzin fern von Funken, offenen Flammen und sonstigen Zündquellen.
• Öffnen Sie den Deckel des Einfüllstutzens vorsichtig, damit übermäßiger Druck entweichen kann.
• Entsorgen Sie Benzinreste umweltgerecht (siehe „Entsorgung / Umweltschutz“).

• Verwenden Sie keine Benzin-Öl-Gemische.
• Verwenden Sie Normalbenzin oder bleifreies Super-Benzin.
• Verwenden Sie nur sauberes, frisches Benzin.

- Bewahren Sie Benzin nicht über einen längeren Zeitraum auf. Durch das Verdampfen flüchtiger Anteile oder Zusätze wird die Qualität beeinträchtigt.

1. Vor dem Abnehmen des Benzintankverschlusses (11) das Gerät ausschalten und den Motor mindestens 2 Minuten lang abkühlen lassen.

2. Den Bereich um den Benzintankverschluss (11) reinigen und Schmutz und Ablagerungen entfernen. Benzintankverschluss (11) abnehmen.

3. Benzin in den Tank einfüllen. In Anbetracht der Ausdehnung des Benzins den Tank nur bis zum unteren Ende des Tankhalses befüllen.

4. Benzinreste abwischen und Benzintankverschluss (11) wieder einsetzen.

Laden der Li-Ion Startbatterie (Abb. A, K)

Achtung! Bei unsachgemäßem Gebrauch des Akkus und des Akku-Ladegerätes besteht Feuer- und Stromschlaggefahr.

Achtung! Akku-Ladegerät und Akku trocken halten. Setzen Sie das Werkzeug und das Akku-Ladegerät nicht Regen oder Feuchtigkeit aus.

Achtung! Zur Vermeidung der Stromschlaggefahr lassen Sie kein Wasser in den Wechselstromstecker laufen.

1. Akku-Ladegerät (35) an die Steckdose anschließen.

2. Vor dem ersten Laden des Akkus muß zuerst der Sicherheitsaufkleber entfernt werden

3. Li-Ion Startbatterie (9) in das Akku-Ladegerät einschieben, bis sie mit einem hörbaren

DEATCH

Klicken einrastet.

1. Anzeige der Status-LEDs:

• Rote Leuchte(45a): Akku wird normal aufgeladen

- Grüne Leuchte(45b): Akku ist vollständig aufgeladen

- Rote Leuchte(45a) blinkt: Akku ist entweder zu heiß oder zu kalt und kann nicht aufgeladen werden. Der Ladevorgang beginnt automatisch, sobald der Akku auf eine akzeptable Temperatur abgekühlt ist. Wir empfehlen das Akku-Ladegerät gegen direkte Sonneinstrahlung und sonstige Hitzequellen zu schützen.

- Rote(45a) und grüne Leuchte(45b) blinken - Fehler beim Laden. Akku-Ladegerät vom Netz trennen und Ladevorgang nochmals versuchen. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst.

1. Das vollständige Laden eines entladenen Akkus dauert ca. eine Stunde.

2. Freigabeknopf (10) der Li- lon Startbatterie drücken, um den Akku aus dem Akku- Ladegerät zu entnehmen.

3. Akku-Ladegerät von der Stromversorgung trennen.

Einsetzen der Li-Ion Startbatterie (Abb. A, K, L)

Achtung! Bei unsachgemäßem Gebrauch des Akkus und des Akku-Ladegerätes besteht Feuer- und Stromschlaggefahr.

Achtung! Akku trocken lagern. Setzen Sie den Akku nicht Regen oder Feuchtigkeit aus.

Achtung! Akku nicht kurzschließen. Legen Sie niemals Gegenstände zwischen die Anschlüsse des Akkus.

1. Stellen Sie sicher, dass der Sicherheitsbügel (2) gelöst ist.

2. Der Akkuschacht befindet sich an der Oberseite des Motors. Li-Ion Startbatterie (9) einschieben, bis sie mit einem hörbaren Klicken einrastet. Festen Sitz prüfen.

3. Prüfen Sie ohne Starten des Motors, ob die Li-Ion Startbatterie (9) richtig angeschlossen ist:

4. Zündkerzenstecker entfernen,

5. Ölfüllstand prüfen,
6. Sicherheitsbügel (2) zum oberen Griff (1) ziehen und dort festhalten,
7. Starterknopf (4) kurz drücken.
   Anschließend Zündkerzenstecker wieder anschließen.

Ein neuer Akku kann sich im Sleep-Modus befinden. Laden Sie ihn zum Aktivieren 10 Sekunden lang auf.

1. Zum Prüfen des Akkuladestands zunächst den Akku aus dem Gerät nehmen. Dazu den Freigabeknopf (10) drücken. Nach Drücken des Betätigungsknopfes Akku-Ladestandsanzeige (45) erscheint die folgende Ladestandsanzeige im Display:

- Vier Leuchten: Ladestand über 78%, ausreichend für ca. 70 Motorstartzyklen.

- Drei Leuchten: Ladestand über 75%, ausreichend für ca. 40 Motorstartzyklen.

- Zwei Leuchten: Ladestand über 33%, ausreichend für ca. 20 Motorstartzyklen.

- Eine Leuchte: Ladestand über 10%, ausreichend für ca. 5 Motorstartzyklen.

- Blinkende Leuchte: Ladestand unter 10%, wahrscheinlich nicht mehr ausreichend für einen Motorstartzyklus.

Betrieb

Die von diesem Gerät ausgehende Geräuschemission ist bis zu einem gewissen Maß unvermeidlich. Lärmintensive Arbeiten sind in Zeiträume zu verlegen, in denen sie laut Vorschriften zulässig sind. Ruhezeiten sind einzuhalten und die Arbeitsdauer ist auf ein Minimum zu reduzieren. Zu Ihrem persönlichen Schutz und zum Schutz anderer Personen in der Nähe ist Gehörschutz zu tragen.

Starten und Stoppen des Motors (Abb. A, K, L)

Achtung! Benzin ist entzündlich! Starten Sie den Motor in einer Entfernung von mindestens 3 m zu der Stelle, an der Benzin eingefüllt wurde. Anderenfalls besteht Feuergefahr.

Stellen Sie das Gerät auf festem, ebenem Untergrund und möglichst nicht im hohen Gras ab. Stellen Sie dabei sicher, dass das Schneidwerkzeug weder andere Gegenstände noch den Boden berührt.

Beachten Sie folgendes zu Ihrer Sicherheit: Achten Sie darauf, dass Sie beim Starten des Motors hinter dem Gerät stehen.

Kontrollieren Sie regelmäßig die Benzin- und Ölfüllstände (siehe „Erstbetrieb“) und füllen Sie Benzin und Öl rechtzeitig nach.

Bei unsachgemäßem Gebrauch des Akkus und des Akku-Ladegeräts besteht Feuer- und Stromschlaggefahr. GEFAHR DURCH GIFTIGE GASE.

Einschalten des Motors (Abb. A, K, L)

1. Prüfen Sie, ob die Li-Ion Startbatterie (9) ausreichend geladen und richtig angeschlossen ist. Es sollten mindestens zwei Leuchten der Ladestandsanzeige leuchten.
2. Sicherheitsbügel (2) zum oberen Griff (1) ziehen und dort festhalten.
3. Zum Starten des Motors den Starterknopf (4) 2 bis 5 Sekunden lang gedrückt halten.
4. Wenn der Motor nicht startet, den Starterknopf (4) loslassen und eine Minute warten. Anschließend kann ein neuer Versuch gestartet werden.
5. Sobald der Motor läuft, den Starterknopf (4) loslassen.

Halten Sie den Starterknopf (4) nicht länger als 5 Sekunden gedrückt, um die Lebensdauer des Anlassers zu verlängern.

Wenn alle vier LEDs der Ladestandsanzeige 10 Sekunden lang schnell blinken, ist die Li-Ion Startbatterie überhitzt. Nehmen Sie den Akku aus dem Motor und lassen Sie ihn abkühlen. Betätigen Sie das Fahrwerk nicht, während Sie den Motor starten.

Abschalten des Motors (Abb. A)

1. Zum Abschalten des Motors Sicherheitsbügel (2) loslassen.
2. Zum Schutz des Gerätes vor unautorisierter Benutzung ist die Li-Ion Startbatterie zu entfernen.

Akku trocken lagern. Setzen Sie den Akku nicht Regen oder Feuchtigkeit aus.

Bewahren Sie den Akku sicher außerhalb der Reichweite von Kindern auf.

Stoppen des Schneidmessers (Abb. A)

Das Schneidmesser ist scharf. Beim Berühren besteht die Gefahr schwerer Verletzungen.

1. Zum Abschalten des Motors und Betätigen der Motorbremse den Sicherheitsbügel (2) loslassen.
2. Das Schneidmesser kommt innerhalb von 3 Sekunden zum Stillstand.

Fahrhebel (Abb. A, M)

1. Zum Einschalten des Radantriebs den Fahrhebel (3) zum oberen Griff (1) ziehen und dort festhalten. Der Rasenmäher fährt selbsttätig vorwärts. Die eingestellte Fahrgeschwindigkeit beträgt ca. 3,6 km/h bzw. 1 m/s.
2. Zum Abschalten des Radantriebs den Fahrhebel (3) loslassen.
3. Wenn der Rasenmäher sich nicht problemlos selbsttätig bewegt, müssen Sie den Bowdenzug mithilfe des Spannbolzens (46) nachspannen:
4. Sicherungsmutter (a) lösen
5. Oberen Bolzen (b) festhalten und Stoppmutter (c) zum Verkürzen des Kabels rechts herum, zum Verlängern des Kabels links herum drehen.
6. Wenn die Selbstfahrfunktion reguliert ist, Sicherungsmutter (a) festdrehen.

Die Selbstfahrgeschwindigkeit kann sich an Hängen verändern.

Einstellen der gewünschten Funktion (Abb. A, I, J)

Schalten Sie das Gerät aus und vergewissern Sie sich, dass das Schneidmesser komplett stillsteht. Entnehmen Sie die Li-Ion Startbatterie.

Anhand verschiedener Zubehörteile kann dieses Gerät für drei verschiedene Funktionen umgebaut werden: Auffangen, Mulchen, seitliches Auswerfen. Einzelheiten sind der folgenden Übersicht zu entnehmen.

	Mulcheinsatz	Seitenauswurf Grasfangkasten
Auffangen	x	x	√
Mulchen	√	x	x
Seitliches Auswerfen	√	√	x

Anmerkung: √: montiert x: nicht montiert

Auffangen: Der Rasenmäher nimmt das gesamte Schnittmaterial in den Grasfangkasten auf.

Mulchen: Das Schnittmaterial wird weiter in sehr kleine Häcksel zerkleinert. Diese Häcksel bleiben auf dem Rasen liegen und dienen so als Dünger.

Seitliches Auswerfen: Das Schnittmaterial wird seitlich aus dem Gerät ausgeworfen.

Mähen (Abb. A, I, J, L)

1. Gewünschte Funktion und Schnitthöhe einstellen.
2. Motor einschalten (siehe „Einschalten des Motors“) und Gerät zum Mähen des Grases vorwärtsschieben. Alternativ kann mithilfe des Antriebssystems der Mähvorgang erleichtert werden. Durch Heranziehen des Fahrhebels (3) zum oberen Griff (1) fährt das Gerät selbsttätig.

Bedienungshinweise Allgemeines

• Um den Rasen zu schonen, sollte er möglichst im trockenen Zustand gemäht werden.
• Stellen Sie die Schnitthöhe so ein, dass das Gerät nicht überlastet wird.
• Führen Sie das Gerät nur mit Schritt- bzw. Selbstfahrgeschwindigkeit und in möglichst geraden Bahnen. Die besten Ergebnisse erzielen Sie, wenn sich die gemähten Bahnen um einige Zentimeter überlappen.
  • Mähen Sie nicht rückwärts.
• Mähen Sie bei Hängen immer parallel zum Hang.
• Wenn das Schneidmesser einen anderen Gegenstand berührt, ist der Motor unverzüglich abzuschalten. Warten Sie, bis das Schneidmesser zum Stillstand gekommen ist und prüfen Sie das Gerät auf Beschädigungen. Die Arbeit darf nur fortgesetzt werden, wenn das Gerät unbeschädigt ist.
• Schalten Sie das Gerät während längerer Pausen und für den Transport aus. Warten Sie immer, bis das Schneidmesser zum Stillstand gekommen ist.
• Reinigen Sie das Gerät nach jedem Gebrauch wie im Kapitel „Reinigung und Wartung“ beschrieben.

Einstellung der Schnitthöhe (Abb. A, N)

Schalten Sie das Gerät aus und vergewissern Sie sich, dass das Schneidmesser komplett stillsteht.

Die zentrale Schnitthöhenverstellung kann auf eine von 7 Stufen eingestellt werden: (25 - 32 - 40 - 48 - 57 - 67 - 75 mm):

1. Stellhebel (25) für die Schnitthöhenverstellung nach rechts aus der aktuellen Einstellraste (47) drücken.

2. Stellhebel (25) zur gewünschten Position vor- oder zurückziehen.

3. Stellhebel (25) nach links in die gewählte Einstellraste (47) schnappen lassen.

Die passende Schnitthöhe beträgt ca. 30 – 45 mm für einen Zierrasen und ca. 40 – 65 mm für einen Nutzrasen.

Wählen Sie beim ersten Mähen der Saison eine größere Schnitthöhe.

Leeren des Grasfangkastens (Abb. A, F)

Füllstandsanzeige Grasfangkasten

Die Füllstandsanzeige (33) an der Oberseite des Grasfangkastens (29) zeigt an, wenn der Grasfangkasten voll ist.

Füllstandsanzeige Grasfangkasten (33) offen: Im Grasfangkasten ist ausreichend Platz.

Füllstandsanzeige Grasfangkasten (33) geschlossen: Grasfangkasten voll.

1. Motor abschalten und warten, bis das Schneidmesser zum Stillstand gekommen ist.
2. Hinteren Deflektor (28) hochheben und Grasfangkasten (29) abnehmen.
3. Grasfangkasten zur Abladestelle tragen und auskippen. Halten Sie den Grasfangkasten zum besseren Entleeren am oberen (32) und am unteren Griff (30) fest.

Reinigung und Wartung

Reparatur- und Wartungsarbeiten, die nicht in dieser Bedienungsanleitung beschrieben sind, müssen von einem Fachbetrieb durchgeführt werden. Verwenden Sie ausschließlich Original-Ersatzteile. Unfallgefahr! Führen Sie Wartungs- und Reinigungsarbeiten unbedingt nur durch, wenn der Motor abgeschaltet ist und die Zündkerzenstecker entfernt wurden. Verletzungsgefahr! Lassen Sie das Gerät vor der Durchführung von Wartungs- und Reinigungsarbeiten abkühlen. Einige Teile des Motors sind heiß. Verbrennungsgefahr!

Tragen Sie beim Arbeiten am Schneidmesser Schutzhandschuhe!

Beachten Sie auch die Hinweise zur Reinigung und Wartung im mitgelieferten Bedienungshandbuch von Briggs & Stratton.

Wenden Sie sich für Wartungsarbeiten am Motor an einen autorisierten Händler von Briggs & Stratton.

Reinigung und allgemeine Wartungsarbeiten (Abb. A, O)

Nehmen Sie den Grasfangkasten ab. Klappen Sie den oberen Griff (1) hoch und kippen Sie das Gerät für die Durchführung von Reinigungs- und Wartungsarbeiten an der Unterseite nach hinten, so dass die Zündkerze nach oben zeigt. Sorgen Sie dafür, dass das Gerät durch eine zweite Person gehalten wird, weil es sonst leicht zurückkippen kann.

Kippen Sie das Gerät nicht zur Seite oder nach vorn, da sonst Betriebsmittel auslaufen könnten und der Motor beschädigt werden könnte.

• Sorgen Sie dafür, dass das Gerät stets sauber ist. Reinigen Sie das Gerät mit einer weichen Bürste oder einem weichen Tuch. Benutzen Sie keine korrosiven Reinigungsmittel oder Lösemittel. Verwenden Sie zum Reinigen des Motors kein Wasser, da sonst das Kraftstoffsystem verunreinigt werden könnte.
• Entfernen Sie nach dem Mähen am Gerät anhaftende Pflanzenreste mit einem Holz- oder Kunststoffstück. Die Lüftungsschlitze des Motors, die Auswurföffnung und das Schneidmesser müssen besonders gründlich gereinigt werden. Verwenden Sie keine harten oder spitzen Gegenstände, die das Gerät beschädigen könnten.
• Ölen Sie die Räder von Zeit zu Zeit.
• Kontrollieren Sie den Rasenmäher vor jedem Gebrauch auf sichtbare Mängel wie lose, verschlissene oder beschädigte Teile. Vergewissern Sie sich, dass alle Muttern, Bolzen und Schrauben festgezogen sind.
• Prüfen Sie alle Abdeckungen und Schutzvorrichtungen (15, 21, 28) auf Beschädigungen und vergewissern Sie sich, dass sie fest montiert sind. Wechseln Sie sie ggf. aus.

Reinigen/Reparatur des Luftfilters (Abb. A, P)

Betreiben Sie das Gerät nicht ohne Luftfilter, da es sonst zu Schäden durch Staub und Schmutz im Motor kommen kann.

1. Li-Ion Startbatterie (9) entnehmen.
2. Zündkerzenstecker (16) entfernen (siehe "Wartung der Zündkerze")
3. Luftfiltergehäuse (12) öffnen und Luftfilter (13) herausnehmen.
4. Bei übermäßiger Verschmutzung des Filters den Filter auf eine harte Oberfläche klopfen, um Verschmutzungen zu lösen und zu entfernen.
5. Filter wieder in das Luftfiltergehäuse (12) einsetzen und Gehäuse schließen.

Wartung der Zündkerze (Abb. A, Q)

Eine verschlissene Zündkerze und ein zu breiter Zündspalt können die Motorleistung beeinträchtigen.

1. Zündkerzenstecker (16) durch gleichzeitiges Ziehen und Drehen von der Zündkerze (17) abziehen.
2. Zündkerze (17) mit dem mitgelieferten Zündkerzenschlüssel (39) entgegen dem Uhrzeigersinn herausdrehen.
3. Zündspalt mit einer Fühlerlehre (im Fachhandel erhältlich) prüfen. Die Zündspaltbreite muss zwischen 0,7 und 0,8 mm betragen.
4. Zündspalt ggf. durch leichtes Biegen der Erdungselektrode an der Zündkerze regulieren.
5. Zündkerze mit einer Drahtbürste reinigen.
6. Die gereinigte und eingestellte Zündkerze einsetzen bzw. eine beschädigte

Zündkerze auswechseln. Die Zündkerze muss mit einem Drehmomentschlüssel mit einem Anziehdrehmoment von 20 Nm eingebaut werden.

Motorölwechsel (Abb. A, S)

Für den Motorölwechsel müssen der Benzintank leer und der Motor warm sein. Leeren Sie den Benzintank mit einer geeigneten Benzin-Handpumpe. Alternativ kann das Gerät auch so betankt werden, dass das gesamte Benzin während des Betriebs verbraucht wird.

• Wechseln Sie das Motoröl erstmals nach ca. 5 Betriebsstunden, danach jeweils nach 50 Betriebsstunden oder einmal jährlich aus.

• Altöl ist ein gefährliches Abfallprodukt und muss vorschriftsmäßig entsorgt werden. Das Altöl muss umweltfreundlich entsorgt werden (siehe „Entsorgung / Umweltschutz“).

• Li-Ion Startbatterie (9) entfernen.

• Zündkerzenstecker (16) entfernen (siehe „Warten der Zündkerze“).
• Öltankverschluss/Ölmessstab (8) entfernen und Motoröl mit einer Ölpumpe auspumpen oder das Öl über das obere Oleinfüllrohr auskippen. Die Motorseite, auf der sich die Zündkerze befindet, muss dabei hochgehalten werden.
• Nachfüllen von Motoröl (siehe „Erstbetrieb“).

Reinigung der Unterseite (Abb. A, L, R)

Durch eine Schlauchkupplung am Deck kann bei Laufendem Motor Wasser auf das Messer geleitet werden. Dadurch werden Messer und Unterseite von verklebtem Schnittgut und Fremdkörpern gereinigt.

1. Das Gerät auf eine ebene Fläche in Reichweite des Gartenschlauches stellen.
2. Motor abstellen, Grasfangkasten (29) abnehmen und hinteren Deflektor (28) schließen. Seitenauswurf-Deflektor (21) geschlossen halten.
3. Schlauchkupplung des Gartenschlauches auf die Schlauchkupplung (14) an der linken Seite der Deckplatte aufstecken.
4. Wasser einschalten.
5. Motor starten und mindestens zwei Minuten lang laufen lassen, um die Unterseite der Deckplatte gründlich abzuspülen.
6. Motor abschalten.
7. Wasserzufuhr schließen und Gartenschlauch abnehmen.
8. Motor erneut starten und mindestens zwei Minuten lang laufen lassen, um die Unterseite der Deckplatte gründlich zu trocknen.

Kontrolle/Schärfen/ Auswechseln des Schneidmessers

Lassen Sie das Schneidmesser nur durch Fachleute ein- und ausbauen.

Tragen Sie beim Arbeiten am Schneidmesser Schutzhandschuhe!

• Li-Ion Startbatterie (9) entfernen.
- Zündkerzenstecker (16) ziehen und Schneidmesser auf Verschleiß und Beschädigungen prüfen.

• Lassen Sie stumpfe Messer grundsätzlich durch Fachleute schärfen. Nach dem Schärfen des Schneidmessers ist das Schneidwerk auf Unwucht zu prüfen, um den Rundlauf des Schneidmessers zu gewährleisten. Unwuchten können zu Schäden am Motor führen.
• Lassen Sie ein beschädigtes Schneidmesser bzw. ein Schneidmesser mit Unwucht grundsätzlich durch einen Fachbetrieb auswechseln.

Unsachgemäßer Einbau kann schwere Verletzungen zur Folge haben.

Einstellen des Vergasers

Der Vergaser ist werksseitig so eingestellt, dass eine optimale Leistung gewährleistet ist. Eventuell erforderliche Veränderungen an der Einstellung sind von einem Fachbetrieb durchzuführen.

Lagerung Allgemeine Hinweise für die Lagerung

Lagern Sie das Gerät nicht mit vollem Grasfangkasten. Das Gras kann fermentieren, so dass starke Hitze entsteht. Feuergefahr.

• Entnehmen Sie die Li-Ion Startbatterie (9) und bewahren Sie sie an einem trockenen Ort außerhalb der Reichweite von Kindern auf.
• Trennen Sie das Akku-Ladegerät von der Stromversorgung und bewahren Sie es an einem kühlen und trockenen Ort auf.
• Reinigen und warten Sie das Gerät vor der Lagerung.

DEATCH

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in einem geschlossenen Raumen abstellen.
• Bewahren Sie Benzin in geeigneten und zugelassenen Behältern auf.
• Lagern Sie das Gerät an einem trockenen, staubgeschützten Ort und außerhalb der Reichweite von Kindern auf.
• Packen Sie das Gerät nicht in Nylonbeutel, da sich sonst Schwitzwasser und Schimmel bilden können.

Zusammenklappen des Gerätes (Abb. A, T)

Für eine platzsparende Lagerung kann die Griffstange zweimal eingeklappt werden.

1. Grasfangkasten (29) abnehmen.
2. Schnellverschlüsse (34 und 34a) am oberen Griff (1) und am unteren Griff (5) öffnen.
3. Beide Griffe wieder herunterklappen. Achten Sie dabei darauf, dass der Bowdenzug (6) und das Anlasserkabel (24) nicht gequetscht werden.

Lagerung während der Winterpause

Bei nicht vorschriftsmäßiger Lagerung kann es zu Problemen beim Anlassen oder zu dauerhaften Schäden durch Benzinreste im Vergaser kommen.

• Schalten Sie den Motor ein und lassen Sie ihn laufen, bis der Benzintank leer ist und der Motor selbsttätig stoppt.
• Ölwechsel (siehe "Reinigung und Wartung").
• Pflege des Motors:
• Zündkerze (17) herausdrehen (siehe "Reinigung und Wartung");
• einen Teelöffel Motoröl durch die Zündkerzenöffnung in den Motorraum geben;

- Sicherheitsbügel (2) zum oberen Griff (1) ziehen und dort festhalten. Den Motor mehrmals langsam neigen, um das Öl im Zylinder zu verteilen; - Zündkerze (17) festdrehen.

- Öl- und Benzinreste müssen umweltfreundlich entsorgt werden (siehe „Entsorgung / Umweltschutz“).

Wenn dem Benzin ein Stabilisator zugesetzt ist, muss der Benzintank nicht geleert werden (s. Anleitung Briggs & Stratton).

Entsorgung / Umweltschutz

- Altgeräte, Zubehör und Verpackungsmaterial sind zur Entsorgung bei einem Wertstoffhof abzugeben.

• Leeren Sie Benzin- und Oltank vorsichtig und geben Sie Ihr Gerät bei einem Wertstoffhof ab. Die verbauten Kunststoff- und Metallteile können nach Sorten getrennt und anschließend recycelt werden.
• Bringen Sie Altöl und -benzin zu einer Entsorgungsstelle. Gießen Sie es nicht in den Ausguss oder ins Abwassersystem.

• Hinweise dazu erhalten Sie in unserem Service-Center.

• An uns zurückgesendete defekte Geräte werden von uns kostenlos entsorgt.

• Werfen Sie gemähtes Gras nicht in die Mülltonne, sondern kompostieren Sie es oder verteilen Sie es als Mulchschicht unter Büschen und Bäumen.
• Batterieflüssigkeiten sind giftig und korrosiv. Werfen Sie unbrauchbar gewordene Akkus niemals ins Feuer, da sie explodieren können.
• Unbrauchbar gewordene Akkus sind meistens noch gering geladen und sind daher vorsichtig zu behandeln. Beachten Sie beim Entsorgen unbrauchbarer Akkus die örtlichen Vorschriften.

Nach der europäischen Richtlinie 2012/19/EU müssen abgenutzte Elektrowerkzeuge getrennt gesammelt und umweltgerecht recycelt werden.

Elektrogeräte dürfen nicht mit dem Hausmüll entsorgt werden.

Batterien nicht in den normalen Hausmüll werfen.

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EG recycelt werden. Entnehmen Sie den Akku und führen diesen einer Sammelstelle in der Nähe zu. Bitte wenden Sie sich an Ihre örtlichen Behörden bezüglich der geeigneten Entsorgung von abgenutzten Maschinen / Batteriepacks.

Wartungsintervalle

Führen Sie die in der Tabelle „Wartungsintervalle“ aufgeführten Wartungsarbeiten regelmäßig durch.

Durch eine regelmäßige Wartung verlängern Sie die Lebensdauer Ihres Gerätes. Außerdem ist so eine optimale Schneidleistung und die Vermeidung von Unfällen gewährleistet.

Wartung(Siehe „Reinigung und Wartung“)	Vor Nach Nach		1.5 Std.	Nach8 Std.	Nach50Std.	Jährlich
	dem Mähen
Kontrollieren von Schrauben,Muttern und Bolzen	√
Motorölstand/Benzinfüllstandprüfen und ggf. Motoröl/Benzin nachfüllen	√			√
Bedienelemente / Bereich des Auspuffs reinigen		√		√
Fingerschutz reinigenb				√
Motoröl wechseln			√ √	√
Luftfilter wechselna						√
Zündkerze reinigen/einstellen Zündkerze wechseln				√		√
Auspuff und Funkenfänger kontrollierenb					√	√
Luftkühlsystem reinigena, b						√
Li-Ion Startbatterie laden		√

^a Bei starkem Staub oder starker Verschmutzung häufiger wechseln
^b Anleitung Briggs & Stratton beachten

Bitte beachten Sie die aufgeführten Ersatzteile: Vorderrad (KCL16B-12), Schneidmesser (KCL19-6A), Rückstellfeder (KCL19-19), Höhenverstellgriff (KCL19-18A), Hinterrad (KCL19-11A), Schnellspanner (KCL16B-17), Kabel (KCL19-56S).

Fehlerbehebung

Problem Mögliche Ursache Fehlerbehebung
Motor startet nicht	Zu wenig Benzin im Tank Benzin einfüllen
	Li-Ion Startbatterie ist leer	Li-Ion Startbatterie laden. (Siehe: "Laden der Li-Ion Startbatterie")
	Falsche Startreihenfolge	Anweisungen zum Starten des Motors beachten (siehe „Betrieb")
	Zündkerzenstecker (16) nicht richtig aufgesteckt / Zündkerze verrußt	Zündkerzenstecker aufstecken / Zündkerze reinigen, einstellen oder ersetzen (siehe "Reinigung und Wartung")
	Falsch eingestellter Vergaser	Vergaser durch eine Fachwerkstatt einstellen lassen
Motor startet, Gerät läuft aber nicht mit voller Leistung	Verschmutzter Luftfilter (13)	Luftfilter ersetzen (siehe "Reinigung und Wartung")
	Falsch eingestellter Vergaser	Vergaser durch eine Fachwerkstatt einstellen lassen
Motor stottert, stoppt	Falsch eingestellter Vergaser	Vergaser durch eine Fachwerkstatt einstellen lassen
	Verrußte Zündkerze (17)	Zündkerze reinigen, einstellen oder ersetzen (siehe "Reinigung und Wartung")
Motor wird überhitzt	Lüftungsschlitze verstopft Lüftungsöffnungen reinigen
	Falsche Zündkerze (17) Zündkerze wechseln
	Zu wenig Motoröl im Motor Motoröl einfüllen (siehe "Erstbetrieb")
Motor qualmt	Verschmutzter Luftfilter (13)	Luftfilter ersetzen (siehe "Reinigung und Wartung")
	Zu wenig Motoröl im Motor Motoröl einfüllen (siehe "Erstbetrieb")
Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer	Gras zu kurz oder zu hoch	Schnitthöhe ändern (siehe "Schnitthöhe einstellen")
	Messer stumpf	Messer von Fachwerkstatt schärfen oder austauschen lassen.
	Messer durch Gras blockiert, Grasfangkorb voll, Auswurföffnung verstopft	Gras entfernen (siehe "Reinigung und Wartung")
Messer rotiert nicht	Messer durch Gras blockiert Gras entfernen
	Messer nicht korrekt montiert	Messer von Fachwerkstatt montieren lassen
Ungewöhnliche Geräusche, Klappern oder Vibrationen	Messer nicht korrekt montiert	Messer von Fachwerkstatt montieren lassen
	Messer beschädigt

Garantie

Sehr geehrter Kunde,

Sie erhalten für dieses Gerät eine Garantie von 3 Jahren ab Kaufdatum.

Bitte beachten Sie, dass die

Garantiebedingungen für den Motor abweichen können und lesen Sie die beigefügte Anleitung des Motorherstellers Briggs & Stratton aufmerksam durch. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Im Fall von Mängeln haben Sie rechtliche Ansprüche gegenüber dem Verkäufer des Produkts. Ihre gesetzlichen Rechte werden durch unsere nachfolgende Garantie nicht beschränkt.

Garantiebestimmungen

Die Garantiezeit beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original- Kaufbeleg auf. Er gilt als Kaufnachweis.

Wenn innerhalb von drei Jahren ab Kaufdatum ein Material- oder

Herstellungsfehler auftritt, werden wir das Produkt für Sie kostenlos nach eigenem Ermessen reparieren oder ersetzen. Um Ansprüche aus dieser Garantie geltend zu machen, müssen uns das defekte Gerät und der Kaufbeleg innerhalb des Zeitraumes von drei Jahren zusammen mit einer schriftlichen Beschreibung des Mangels und unter Angabe des Zeitpunkts des Eintretens vorliegen.

Wenn der Mangel durch unsere Garantie abgedeckt ist, erhalten Sie entweder das reparierte Produkt zurück oder ein neues Produkt. Nach der Reparatur bzw. dem Ersetzen des Produkts beginnt keine neue Garantiezeit.

Garantiezeit und gesetzliche Mängelhaftung

Die Garantiezeit wird durch die Garantieleistung nicht verlängert. Dies gilt auch für reparierte oder ersetzte Teile. Zum Zeitpunkt des Kaufs bestehende Schäden und Defekte müssen sofort nach dem Auspacken gemeldet werden. Reparaturen, die nach Ablauf der Garantiezeit anfallen, sind kostenpflichtig.

Garantieumfang

Das Gerät wurde mit größter Sorgfalt gemäß strenger Qualitätsstandards gefertigt und vor der Auslieferung gründlich geprüft.

Die Garantie bezieht sich auf sämtliche Material- und Herstellungsfehler. Die Garantie gilt nicht für Verschleißteile, die aufgrund ihrer Eigenschaft als Verbrauchsprodukte gelten (z. B.

Schneidwerk, Kohlebürste, Luftfilter, Anlasserschnur). Schäden an zerbrechlichen Teilen (z. B. Schalter) sind ebenfalls von der Garantie ausgeschlossen.

Diese Garantie erlischt, wenn das Produkt beschädigt, unsachgemäß verwendet oder nicht gewartet wurde. Für den sachgemäßen Gebrauch des Produkts ist die strenge Einhaltung aller Anweisungen in diesem Handbuch unerlässlich. Die unsachgemäße Verwendung sowie sonstige Vorgänge, vor denen in der Bedienungsanleitung gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist für den Privatgebrauch und nicht für die gewerbliche Nutzung bestimmt. Die Garantie erlischt bei missbräuchlicher Verwendung, unsachgemäßer oder gewaltsamer Bedienung oder bei Eingriffen, die nicht durch unsere autorisierten Servicestellen vorgenommen wurden.

Vorgehensweise im Garantiefall

Um eine schnelle Abwicklung Ihres Vorgangs zu gewährleisten, gehen Sie bitte folgendermaßen vor:

- Halten Sie bei allen Anfragen zum Nachweis des Kaufes den Kaufbeleg und die Artikelnummer (IAN 311402) bereit.

• Die Artikelnummer befindet sich auf dem Typenschild.

- Wenden Sie sich bei auftretenden Funktionsstörungen oder sonstigen Mängeln zunächst telefonisch oder per E-Mail an die unten angegebene Kundendienstadresse. Sie erhalten dann Informationen über das weitere Vorgehen.

- Nach Konsultation unseres Kundendienstes kann ein Produkt, das sich als defekt erwiesen hat, portofrei an die Ihnen mitgeteilte Kundendienst-Adresse gesendet werden. Der Kaufbeleg (Quittung), die Beschreibung des Mangels und der Zeitpunkt des Auftretens sind beizufügen. Verwenden Sie ausschließlich die Ihnen genannte Adresse, um Probleme mit der Annahme und unnötige Kosten zu vermeiden.

Schicken Sie die Sendung nicht per Nachnahme, als Sperrgut, per Express oder als sonstige Sonderfracht. Senden Sie das Gerät einschließlich aller beim Kauf im Lieferumfang enthaltenen Zubehörteile zurück und sorgen Sie für eine angemessene und sichere Transportverpackung.

Reparaturservice

Reparaturen, die nicht von der Garantie abgedeckt sind, werden kostenpflichtig in unserer Serviceniederlassung durchgeführt, wo man Ihnen gerne

einen Kostenvoranschlag unterbreitet. Wir können nur Geräte bearbeiten, die mit der vorgegebenen Verpackung und Frankierung eingeschickt werden.

Achtung: Bitte senden Sie Ihr Gerät in sauberem Zustand und mit entsprechender Kennzeichnung der fehlerhaften Stelle an unsere Serviceniederlassung.

Geräte, die per Nachnahme, als Sperrgut, per Express oder als sonstige Sonderfracht gesendet werden, können nicht angenommen werden.

Wenn Sie uns Ihr defektes Gerät zusenden, übernehmen wir die kostenlose Entsorgung.

Service-Center

Für Probleme mit dem Motor Ihres Rasenmähers ist der Kundendienst von Briggs & Stratton zuständig.

DE Service Deutschland

Sertronics GmbH Ostring 60 D-66740 Saarlouis-Fraulautern Germany E-Mail: [e-mail] Tel: [phone] Fax: [phone]

AT Service Österreich

Sertronics GmbH Ostring 60 D-66740 Saarlouis-Fraulautern Germany E-Mail: [e-mail] Tel: [phone] Fax: [phone]

IAN 311402

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Kundendienst-Adresse ist. Wenden Sie sich bitte zuerst an das o. g. Service-Center.

Ga-Po Vertrieb GmbH

Heinrich-Horten-Straße 5 47906 Kempen, Germany

DEATCH	OriginalEU-Konformitätserklärung	GBIENI	Translation of the original EC declaration of conformity
Hiermit bestätigen wir, dass der Benzin-RasenmäherModell PBME 575 A1Seriennummer: S-FM-00001 ~ S-FM-10230Herstellungsdatum: 01-2019folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:		We declare that the unitPetrol lawnmowermodel PBME 575 A1Serial number: S-FM-00001 ~ S-FM-10230Date of manufacture: 01 - 2019conforms with the following applicable relevant version of the EU guidelines.
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:		In order to guarantee consistency, the following harmonised standards as well as national standards and stipulations have been applied:
EN ISO 5395-1:2013/A1:2018 • EN ISO 5395-2:2013/A2:2017 • EN ISO 14982:2009
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt:Schalleistungspegel:Garantiert: 96 dB(A);Gemessen: 93,5 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. VI / 2000/14/EG und 2005/88/EGBenannte Stelle: TÜV SÜD Industry Service GmbH Westendstrasse 199, 80686 München, Deutschland Benannte Stelle Nr.:0036		We additionally confirm the following in accordance with the 2000/14/EC emissions guideline:Sound power levelGuaranteed: 96 dB(A)Measured: 93.5 dB(A)The conformity evaluation procedure employed is compliant with appendix VI of 2000/14/EC and 2005/88/EC.Notified Body: TÜV SÜD Industry Service GmbH Westendstrasse 199, 80686 Munich, Germany Notified Body No. 0036
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.		This declaration of conformity is issued under the sole responsibility of the manufacturer:
CE Ga-Po Vertrieb GmbHHeinrich-Horten-Straße 547906 Kempen, Germany02 .01. 2019		Z. Fabijanic (Dokumentationsbevollmächtigter, Encarregado de documentação )

Ga-Po Vertrieb GmbH

Heinrich-Horten-Straße 5

47906 Kempen

Stand der Informationen: 2018/12/21

Ident.-No.: 1.03
