POWDP75100 - Κοπτικό PowerPlus - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κόφτης πλακιδίων
Μάρκα	PowerPlus
Μοντέλο	POWDP75100
Τροφοδοσία	Μπαταρία ιόντων λιθίου 20 V DC (χωρίς μπαταρία)
Διάμετρος λεπίδας	110 mm
Διάμετρος οπής λεπίδας	22,2 mm
Ταχύτητα χωρίς φορτίο	3800 min⁻¹
Βάθος κοπής	24 mm
Δυνατότητα λοξής κοπής	Ναι, οδηγός 45°
Δυνατότητα κοπής φαλτσογωνιάς	Ναι, ρυθμιζόμενος οδηγός φαλτσογωνιάς
Ψύξη με νερό	Ναι, ενσωματωμένη δεξαμενή νερού
Υλικό λεπίδας	Αδαμάντινη άκρη
Τύπος κοπής	Ευθεία κοπή, λοξή, φαλτσογωνιά
Ασφάλεια	Προστασία λεπίδας, διακόπτης on/off
Καθαρισμός	Υγρό μαλακό πανί, πεπιεσμένος αέρας για τις σχισμές
Συντήρηση	Τακτικός έλεγχος κινούμενων μερών
Δυνατότητα επισκευής	Γνήσια ανταλλακτικά, εξουσιοδοτημένο after-sales service
Εγγύηση	36 μήνες
Φορτιστής	Περιλαμβάνεται φορτιστής, για εσωτερική χρήση, ένδειξη LED
Μπαταρία	Ιόντων λιθίου, συμβατή με τον παρεχόμενο φορτιστή

Συχνές ερωτήσεις - POWDP75100 PowerPlus

Πώς αλλάζω την αδαμάντινη λεπίδα;

Αφαιρέστε τον οδηγό 45°, στη συνέχεια το κάλυμμα της λεπίδας. Ξεβιδώστε το παξιμάδι της λεπίδας και την εξωτερική φλάντζα. Τοποθετήστε τη νέα λεπίδα ευθυγραμμίζοντας τη φορά περιστροφής με το βέλος στο περίβλημα. Σφίξτε το παξιμάδι με τα δύο παρεχόμενα κλειδιά.

Ποιο είναι το μέγιστο βάθος κοπής;

Το μέγιστο βάθος κοπής είναι 24 mm.

Μπορώ να κόψω πλακάκια λοξά;

Ναι, χάρη στον οδηγό 45° που ανασηκώνεται για λοξές ή γωνιακές κοπές.

Πώς γεμίζω τη δεξαμενή νερού;

Αφαιρέστε τον οδηγό 45° και ρίξτε καθαρό νερό στη δεξαμενή μέχρι να καλύψετε την κάτω άκρη της λεπίδας, χωρίς να βυθίσετε περισσότερο από το 1/4 της λεπίδας. Μην προσθέτετε χημικά.

Η μπαταρία περιλαμβάνεται;

Το μοντέλο POWDP75100 πωλείται χωρίς μπαταρία. Η μπαταρία και ο φορτιστής πωλούνται ξεχωριστά ή σε κιτ.

Ποια είναι η ταχύτητα της λεπίδας;

Η μέγιστη ταχύτητα χωρίς φορτίο είναι 3800 min⁻¹.

Πώς καθαρίζω τη συσκευή;

Χρησιμοποιήστε ένα υγρό μαλακό πανί για το περίβλημα και πεπιεσμένο αέρα για τις σχισμές αερισμού. Μην χρησιμοποιείτε διαλύτες. Αποσυνδέστε την μπαταρία πριν τον καθαρισμό.

Τι κάνω σε περίπτωση μπλοκαρίσματος της λεπίδας;

Σβήστε αμέσως τη συσκευή και αποσυνδέστε την μπαταρία. Μην επιχειρήσετε να ελευθερώσετε τη λεπίδα με τα χέρια. Περιμένετε την πλήρη ακινητοποίηση της λεπίδας, στη συνέχεια αφαιρέστε το μπλοκαρισμένο κομμάτι.

Πώς ρυθμίζω τον παράλληλο οδηγό;

Ελευθερώστε τα κλιπ ασφάλισης, σύρετε τον παράλληλο οδηγό στο επιθυμητό πλάτος χρησιμοποιώντας τη βαθμονομημένη κλίμακα, στη συνέχεια στερεώστε τα κλιπ. Βεβαιωθείτε ότι είναι παράλληλος προς τη λεπίδα.

Ποια είναι τα βασικά μέτρα ασφαλείας;

Φοράτε πάντα προστατευτικά γυαλιά, γάντια και ωτοασπίδες. Μην φοράτε φαρδιά ρούχα. Κρατάτε τα χέρια μακριά από τη λεπίδα και περιμένετε την πλήρη ακινητοποίησή της πριν αγγίξετε το τεμάχιο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWDP75100 PowerPlus

EL Ελληνικά Μετάφραση του πρωτότυπου εγχειριδίου οδηγιών

HR HRVATSKI PRIJEVOD ORIGINALNOG PRIRUČNIKA S UPUTAMA ZA RAD

CS ČESKY PŘEKLAD ORIGINÁLNÍHO NÁVODU K POUŽITÍ

SK SLOVENČINA PREKLAD NÁVODU NA POUŽÍVANIE Z ORIGINÁLU

RO ROMÂNĂ TRADUCEREA MANUALULUI DE INSTRUCTIUNI ORIGINALE

PL POLSKI TŁUMACZENIE ORYGINALNEJ INSTRUKCJI OBSŁUGI

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ ...... 3

4 ΣΥΜΒΟΛΑ 3

5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ......4

5.1 Χώρος εργασίας ....4

5.2 Нлектрикή ασφάλεια 4

5.3 Ατομική ασφάλεια....5

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων......5

5.5 Σέρβις 6

6 ΕΠΙΠΛΕΟΝ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΚΟΦΤΕΣ ΠΛΑΚΙΔΙΩΝ ... 6

7 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΜΠΑΤΑΡΙΕΣ ΚΑΙ ΦΟΡΤΙΣΤΕΣ......7

7.1 Μπαταρίες....7

7.2 Φορτιστές 8

8 ΣΥΝΑΡΜΟΛΟΓΗΣΗ 8

8.1 Τοποθέτηση της λεπίδας διαμαντιού....8

8.2 Τοποθέτηση του προστατευτικού λεπίδας ....8

9 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ......9

9.1 Εγκατάσταση του παράλληλου οδηγού....9

9.2 Εγκατάσταση του οδηγού λοξοτομής......9

9.3 Εγκατάσταση του οδηγού 45°....9

9.4 Δοχείο νερού....9

10 ΛΕΙΤΟΥΡΓΙΑ....10

10.1 Φόρτιση του πακέτου μπαταρίας.... 10

10.1.1 Ένδειξη φόρτισης (Εικ. 6) ...... 10

10.2 Δείκτης χωρητικότητας μπαταρίας (Εικ. 6α)....11

10.3 Τοποθέτηση και αφαίρεση της μπαταρίας .... 11

10.4 Διακόπτης λειτουργίας On/off....11

10.5 Ευθεία κοπή (Εικ. 8α)....11

POWERPLUS HIGH QUALITY TOOLS

POWDP75100 EL

10.6 Λοξοτομή (Εικ. 8b) ...... 11
10.7 Κοπή υπό γωνία (Εικ. 8c)....11
11 ΑΛΛΑΓΗ ΛΕΠΙΔΑΣ 12
11.1 Αλλαγή λεπίδων 12
12 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ....13
12.1 Καθαρισμός....13
12.2 Συντήρηση....13
13 TEXNIKA ΣΤΟΙΧΕΙΑ ...... 13
14 ΘΟΡΥΒΟΣ 13
15 ΕΓΓΥΗΣΗ 14
16 ПЕРІВАЛЛОН .... 14
17 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ 15

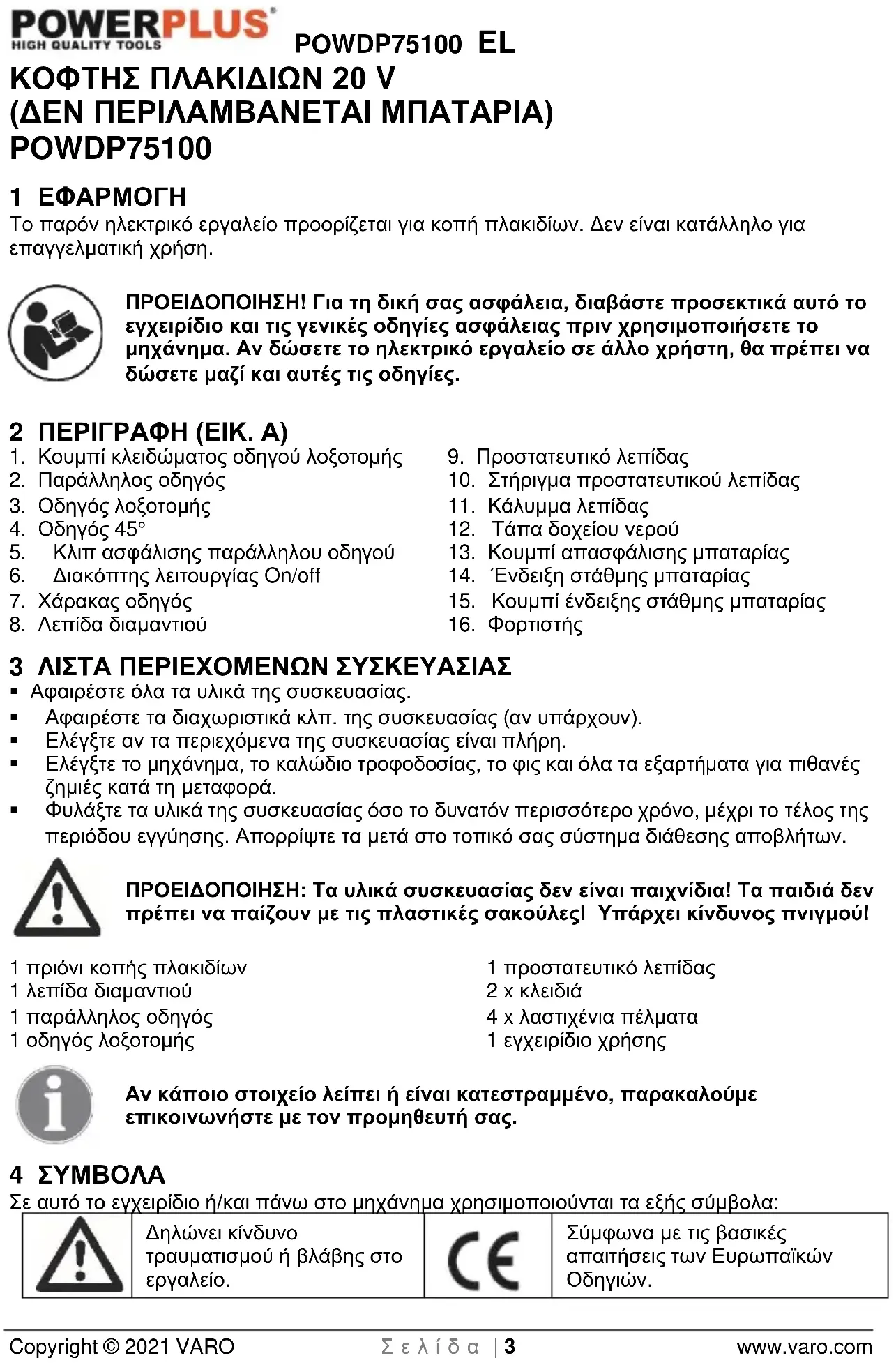

ΚΟΦΤΗΣ ΠΛΑΚΙΔΙΩΝ 20 V (ΔΕΝ ΠΕΡΙΛΑΜΒΑΝΕΤΑΙ ΜΠΑΤΑΡΙΑ) POWDP75100

1 ЕФАРМОГН

Το παρόν ηλεκτρικό εργαλείο προορίζεται για κοπή πλακιδίων. Δεν είναι κατάλληλο για επαγγελματική χρήση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για τη δική σας ασφάλεια, διαβάστε προσεκτικά αυτό το εγχειρίδιο και τις γενικές οδηγίες ασφάλειας πριν χρησιμοποιήσετε το μηχάνημα. Αν δώσετε το ηλεκτρικό εργαλείο σε άλλο χρήστη, θα πρέπει να δώσετε μαζί και αυτές τις οδηγίες.

1. Κουμπί κλειδώματος οδηγού λοξοτομής

2. Παράλληλος οδηγός

3. Οδηγός λοξοτομής

4. Οδηγός 45°

5. Κλιπ ασφάλισης παράλληλου οδηγού

6. Διακόπτης λειτουργίας Οη/off

7. Χάρακας οδηγός

8. Λεπίδα διαμαντιού

9. Προστατευτικό λεπίδας

10. Στήριγμα προστατευτικού λεπίδας

11. Κάλυμμα λεπίδας

12. Τάπα δοχείου νερού

13. Κουμπί απασφάλισης μπαταρίας

14. 'Ενδειξη στάθμης μπαταρίας

15. Κουμπί ένδειξης στάθμης μπαταρίας

16. Φορτιστής

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ

▪ Αφαιρέστε όλα τα υλικά της συσκευασίας.

■ Αφαιρέστε τα διαχωριστικά κλπ. της συσκευασίας (αν υπάρχουν).

Ελέγξτε αν τα περιεχόμενα της συσκευασίας είναι πλήρη.

Ελέγξτε το μηχάνημα, το καλώδιο τροφοδοσίας, το φις και όλα τα εξαρτήματα για πιθανές ζημιές κατά τη μεταφορά.

Φυλάξτε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα μετά στο τοπικό σας σύστημα διάθεσης αποβλήτων.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Υπάρχει κίνδυνος πνιγμού!

1 πριόνι κοπής πλακιδίων

1 λεπίδα διαμαντιού

1 παράλληλος οδηγός

1 οδηγός λοξοτομής

1 προστατευτικό λεπίδας

2 x κλειδιά

4 x λαστιχένια πέλματα

1 εγχειρίδιο χρήσης

Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε με τον προμηθευτή σας.

4 ΣΥΜΒΟΛΑ

Σε αυτό το εγχειρίδιο ή/και πάνω στο μηχάνημα χρησιμοποιούνται τα εξής σύμβολα:

	Δηλώνει κίνδυνο τραυματισμού ή βλάβης στο εργαλείο.	CE	Σύμφωνα με τις βασικές απαιτήσεις των Ευρωπαϊκών Οδηγιών.
	Διαβάστε το εγχειρίδιο πριν από τη χρήση.		Κλάση II - Το μηχάνημα διαθέτει διπλή μόνωση. Δεν χρειάζεται επομένως καλώδιο γείωσης (μόνο για φορτιστή).
	Φοράτε πάντα προστατευτικά γυαλιά.		Χρησιμοποιείτε πάντα ωτασπίδες.
	Φορέστε γάντια.
	Θερμοκρασία περιβάλλοντος 40 °C μέγ. (μόνο για μπαταρία).		Μην εκθέσετε τον φορτιστή και το πακέτο μπαταριών στο νερό.
	Χρησιμοποιείτε την μπαταρία και τον φορτιστή μόνο μέσα σε κλειστό χώρο.		Μην κάψετε το πακέτο μπαταρίας ή τον φορτιστή.

5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ

Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να αποτελέσει αιτία ηλεκτροπληξίας, πυρκαγιάς ή/και σοβαρού τραυματισμού. Φυλάξτε τις προειδοποιήσεις και οδηγίες ασφάλειας για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο) ή με μπαταρία (χωρίς καλώδιο, επαναφορτιζόμενα).

5.1 Χώρος εργασίας

■ Διατηρείτε τον χώρο εργασίας σας καθαρό και καλά φωτισμένο. Η ακαταστασία και ο ελλιπής φωτισμός στον χώρο εργασίας δημιουργούν συνθήκες για ατυχήματα.
Μην εργάζεστε με ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορούν να δημιουργήσουν ανάφλεξη της σκόνης ή των ατμών.
- Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Αν αποσπαστεί η προσοχή σας μπορεί να χάσετε τον έλεγχο του εργαλείου.

5.2 Ηλεκτρική ασφάλεια

Ελέγχετε πάντα αν η ισχύς τροφοδοσίας αντιστοιχεί στην τάση που αναγράφεται στην πλακέτα χαρακτηριστικών.
- Το φις των ηλεκτρικών εργαλείων πρέπει να ταιριάζει στην πρίζα. Μην κάνετε κανενός είδους τροποποίηση στο φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.
- Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος θανατηφόρας ηλεκτροπληξίας.
Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.
Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Έχετε το

POWDP75100 EL

καλώδιο μακριά από εστίες θερμότητας, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τα χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

- Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο προέκτασης κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου προέκτασης κατάλληλου για χρήση σε εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.

- Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία του θα πρέπει να γίνει από ρεύμα που προστατεύεται από συσκευή παραμένοντος ρεύματος (RCD). Η χρήση μιας συσκευής RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

5.3 Ατομική ασφάλεια

- Να είστε προσεκτικοί. Προσέχετε αυτό που κάνετε και χρησιμοποιείτε κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο αν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης του εργαλείου, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Χρησιμοποιείτε εξοπλισμό ασφάλειας. Φοράτε πάντα προστατευτικά γυαλιά. Η χρήση εξοπλισμού ασφάλειας, όπως μάσκα σκόνης, αντιολισθητικά παπούτσια, κράνος ή ωτασπίδες όποτε χρειάζεται, ελαπτώνει τον κίνδυνο τραυματισμού.

- Αποφεύγετε την τυχαία εκκίνηση του μηχανήματος. Βεβαιώνεστε ότι ο διακόπτης βρίσκεται στη θέση OFF (κλειστός) πριν συνδέσετε το φις στην πρίζα. Αν κατά τη μεταφορά του μηχανήματος έχετε το δάχτυλό σας πάνω στον διακόπτη ή συνδέσετε το μηχάνημα στην πρίζα όταν ο διακόπτης είναι στη θέση ON (ανοικτός), αυξάνετε τις πιθανότητες ατυχήματος.

- Πριν θέσετε σε λειτουργία το μηχάνημα, αφαιρείτε τα ρυθμιστικά εργαλεία και τα μηχανικά κλειδιά. Ένα εργαλείο ή μηχανικό κλειδί που έχει μείνει πάνω σε ένα περιστρεφόμενο εξάρτημα του μηχανήματος. μπορεί να οδηνήσει σε τραυματισμό.

Μην προεκτείνεστε πολύ. Πατάτε πάντα σταθερά κάτω. Έτσι θα μπορείτε να ελέγχετε καλύτερα το εογαλείο σε απροσδόκητες καταστάσεις.

- Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν στο εργαλείο. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν στα κινούμενα εξαρτήματα.

- Αν υπάρχουν συσκευές εξαγωγής σκόνης για σύνδεση στο μηχάνημα, φροντίστε να τις συνδέσετε και να τις χρησιμοποιήσετε σωστά. Η χρήση τέτοιων συσκευών μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων

Μην περιμένετε από το εργαλείο να κάνει περισσότερα από όσα μπορεί. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για την εργασία σας. Ένα ηλεκτρικό εργαλείο θα κάνει καλύτερα και ασφαλέστερα τη δουλειά του αν χρησιμοποιείται για τον σκοπό για τον οποίο προσορίζεται.

Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόττης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείο, με χαλασμένο διακόττη είναι επικίνδυνο και πρέπει να επισκευαστεί.

- Πριν κάνετε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο, αποσυνδέετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα μειώνουν το ενδεχόμενο της τυχαίας εκκίνησης του εργαλείου.

Φυλάσσετε το ηλεκτρικό εργαλείο, όταν δεν το χρησιμοποιείτε, σε χώρους όπου δεν πλησιάζουν παιδιά και μην επιτρέπετε τη χρήση του από άτομα που δεν είναι εξοικειωμένα με αυτό ή δεν έχουν διαβάσει τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιρύνται από άτομα που δεν έχουν σχετική ευπειρία.

- Τα ηλεκτρικά εργαλεία χρειάζονται συντήρηση. Ελέγχετε μήπως τα κινούμενα εξαρτήματα είναι κακώς ευθυγραμμισμένα ή μπλοκαρισμένα, μήπως υπάρχουν εξαρτήματα σπασμένα ή ζημιές, και οτιδήποτε άλλο μπορεί να επηρεάσει τη λειτουργία του εργαλείου. Αν το

POWDP75100 EL

εργαλείο πάθει ζημιά, θα πρέπει να επισκευαστεί. Πολλά ατυχήματα συμβαίνουν λόγω της κακής συντήρησης των ηλεκτρικών εργαλείων.

- Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Αν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, υπάρχουν λιγότερες πιθανότητες να μπλοκάρουν και ο χειρισμός τους είναι ευκολότερος.

Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα τα κοπτικά εργαλεία κλπ. σύμφωνα με αυτές τις οδηγίες και σύμφωνα με τον τρόπο χρήσης για τον οποίο είναι σχεδιασμένο αυτό το είδος εργαλείου, λαμβάνοντας επίσης υπόψη τις συνθήκες εργασίας και την εργασία που θέλετε να κάνετε. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό ή με άλλο τρόπο, εκτός από αυτούς για τους οποίους είναι σχεδιασμένο , μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

5.5 Σέρβις

- Το σέρβις του ηλεκτρικού εργαλείου σας πρέπει να γίνεται μόνο από εξειδικευμένο τεχνικό προσωπικό και να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται ότι θα λειτουργεί σύμφωνα με τα απαιτούμενα πρότυπα ασφαλείας.

6 ΕΠΙΠΛΕΟΝ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΚΟΦΤΕΣ ΠΛΑΚΙΔΙΩΝ

- Μόνο διαμαντοτροχός πλήρους στεφάνης διαμέτρου ∅ 110 x ∅22,2 mm μπορεί να χρησιμοποιηθεί.

▪ Τα μικρά παιδιά δεν επιτρέπεται να παίζουν με το μηχάνημα.

■ Βεβαιωθείτε ότι η λεπίδα κοπής ελέγχεται σωστά από το προστατευτικό.

- Ποτέ μην αφαιρείτε το στήριγμα ασφαλείας. Η απόσταση μεταξύ της λεπίδας κοπής και του βραχίονα ασφαλείας δεν πρέπει να υπερβαίνει τα 5 χιλ.

Μην χρησιμοποιείτε τη λεπίδα κοπής όταν είναι παραμορφωμένη, λυγισμένη ή φέρει οποιαδήποτε άλλη ζημιά.

Μην χρησιμοποιείτε λεπίδες που δεν συμμορφώνονται με τις προδιαγραφές που αναφέρονται στο παρόν εγχειρίδιο.

▪ Ποτέ μην ξεκινάτε κοπή πλακιδίων πριν το μηχάνημα φτάσει στην τελική του ταχύτητα.

■ Ποτέ μην επιχειρείτε να κόψετε εξαιρετικά μικρά τεμάχια εργασίας.

Μη φεύγετε από τον χώρο εργασίας μέχρι να σβήσει το μηχάνημα και ο δίσκος κοπής να σταματήσει εντελώς.

- Ποτέ μην επιχειρείτε να σταματήσετε τη λεπίδα κοπής ασκώντας πίεση στο πλάι της λεπίδας.

▪ Αποσυνδέετε πάντα την μπαταρία πριν πραγματοποιήσετε οποιαδήποτε συντήρηση.

Μην χρησιμοποιείτε το μηχάνημα πριν το συναρμολογήσετε πλήρως και το εγκαταστήσετε σύμφωνα με τις οδηγίες.

Μην εκτελείτε κανέναν σχεδιασμό, συναρμολόγηση ή κατασκευή πάνω στο τραπέζι όσο το μηχάνημα βρίσκεται σε λειτουργία.

- Αποσυνδέστε την μπαταρία και καθαρίστε το τραπέζι πριν φύγετε από την περιοχή εργασίας.

- Φροντίστε να επιλέξετε τον διαμαντόδισκο που είναι κατάλληλος για το υλικό που θέλετε να κόψετε.

- Τυχόν προβλήματα του μηχανήματος, συμπεριλαμβανομένων προβλημάτων στα προστατευτικά ή τους διαμαντόδισκους, πρέπει να αναφέρονται αμέσως μόλις εντοπιστούν. Ποτέ μη χρησιμοποιείτε το μηχάνημα χωρίς το προστατευτικό.

- Το μέγιστο μέγεθος του τεμαχίου εργασίας πρέπει να είναι 1 τ.μ.

- Ο κόφτης πλακιδίων πρέπει να χρησιμοποιείται εντός συγκεκριμένων συνθηκών περιβάλλογτος (μεταξύ 15 °C και 30 °C).

- Οι αιχμηρές άκρες και τα θρύμματα των κεραμικών πλακιδίων είναι κοφτερά. Φοράτε γάντια ερνασίας όταν χειοίζεστε και κόβετε πλακίδια.

▪ Κρατάτε τα χέρια σας μακριά από την περιοχή κοπής και τη λεπίδα.

POWDP75100 EL

• Κρατήστε το σώμα σας σε μια από τις δυο πλευρές της λεπίδας και όχι στην ίδια ευθεία με τη λεπίδα. Το κλότσημα του εργαλείου μπορεί να προκαλέσει μετακίνηση του εργαλείου προς τα πίσω.
  Μην αγγίζετε κάτω από το τεμάχιο εργασίας. Το προστατευτικό δε μπορεί να σας προστατέψει από τη λεπίδα κάτω από το τεμάχιο εργασίας.
  Μην επιχειρείτε να απομακρύνετε κομμένο υλικό όταν περιστρέφεται η λεπίδα. Σημειώστε ότι η λεπίδα θα συνεχίσει να γυρίζει για λίγο μετά από την απενεργοποίηση του μοτέρ.
• Ποτέ μην εκτελείτε υγρή κοπή με λεπίδες που προορίζονται για στεγνή κοπή. Υπάρχει κίνδυνος να σπάσει η λεπίδα και να προκληθεί σοβαρός τραυματισμός.
• Οι λεπίδες διαμαντιού δεν κόβουν τα υλικά, κυρίως τα τρίβουν για να εκτελεστεί η ενέργεια κοπής. Μην τροφοδοτείτε πλακίδια/υλικά τοιχοποιίας ταχύτερα από τον ρυθμό με τον οποίο μπορεί να τρίψει η λεπίδα.
• Ποτέ μην τρίβετε πλακίδια με το πλάι της λεπίδας και μην προσπαθείτε να κάνετε ακτινωτές ή καμπύλες κοπές.

7 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΜΠΑΤΑΡΙΕΣ ΚΑΙ ΦΟΡΤΙΣΤΕΣ

Να χρησιμοποιείτε αποκλειστικά μπαταρίες και φορτιστές που αφορούν αυτό το μηχάνημα.

7.1 Μπαταρίες

■ Μην επιχειρήσετε ποτέ να τις ανοίξετε για οποιονδήποτε λόγο.
- Μην αποθηκεύσετε το προϊόν σε μέρος όπου η θερμοκρασία μπορεί να υπερβεί τους 40 °C.
▪ Φορτίζετε μόνο σε θερμοκρασία περιβάλλοντος, μεταξύ 4 °C και 40 °C.
- Φυλάσσετε τις μπαταρίες σας σε δροσερό και ξηρό μέρος (5 °C-20 °C). Μην αποθηκεύσετε ποτέ τις μπαταρίες αποφορτισμένες.
- Είναι καλύτερο για τις μπαταρίες ιόντων λιθίου να αποφορτίζονται και να τις επαναφορτίζονται τακτικά (τουλάχιστον 4 φορές το χρόνο). Η ιδανική φόρτιση για μακροπρόθεσμη αποθήκευση της μπαταρίας σας ιόντων λιθίου είναι στο 40% της χωρητικότητάς της.

- Όταν απορρίπτετε μπαταρίες, ακολουθείτε τις οδηγίες που δίνονται στην ενότητα "Προστασία του περιβάλλοντος".

Μην προκαλέσετε βραχυκύκλωμα. Αν ο θετικός (+) και ο αρνητικός (-) ακροδέκτης έρθουν σε επαφή μεταξύ τους άμεση ή μέσω τυχαίας επαφής με μεταλλικά αντικείμενα, η μπαταρία θα βραχυκυκλωθεί και θα προκληθεί υπερβολική ένταση ρεύματος που με τη σειρά του θα δημιουργήσει θερμότητα η οποία μπορεί να έχει ως αποτέλεσμα να σπάσει το περίβλημα ή να προκληθεί φωτιά.

Μη θερμαίνετε μπαταρίες. Αν οι μπαταρίες θερμανθούν πάνω από τους 100 °C, τα στεγανοποιητικά και μονωτικά διαχωριστικά και άλλα εξαρτήματα από πολυμερή υλικά μπορεί να καταστραφούν, με αποτέλεσμα τη διαρροή ηλεκτρολύτη ή/και εσωτερικού βραχυκυκλώματος και στη συνέχεια τη δημιουργία θερμότητας που θα προκαλέσει σχίσιμο ή φωτιά. Επιπλέον, μη ρίχνετε μπαταρίες στη φωτιά, γιατί μπορεί να προκληθεί έκρηξη ή/και έντονη καύση.

- Υπό ακραίες συνθήκες, μπορεί να προκληθεί διαρροή μπαταρίας. Σε περίπτωση που παρατηρήσετε υγρό πάνω στην μπαταρία, κάντε τα εξής:

-Σκουπίστε προσεκτικά το υγρό με ένα πανί. Αποφύγετε την επαφή με το δέρμα.

-Σε περίπτωση επαφής με το δέρμα ή τα μάτια, ακολουθήστε τις παρακάτω οδηγίες:

√ Ξεπλύνετε αμέσως με νερό. Ουδετεροποιήστε με ένα ήπιο οξύ, όπως χυμό λεμονιού ή ξύδι.

POWDP75100 EL

√ Σε περίπτωση επαφής με τα μάτια, ξεπλύνετε με άφθονο καθαρό νερό για τουλάχιστον 10 λεπτά. Συμβουλευτείτε γιατρό.

Κίνδυνος πυρκαγιάς! Αποφύγετε το βραχυκύκλωμα των επαφών μιας αποσπασμένης μπαταρίας. Μην κάψετε την μπαταρία.

7.2 Φορτιστές

■ Μην επιχειρήσετε ποτέ να φορτίσετε μη επαναφορτιζόμενες μπαταρίες.
■ Αντικαταστήστε αμέσως οποιοδήποτε καλώδιο χαλάσει.
▪ Μην εκθέσετε τον φορτιστή στη βροχή.
■ Μην ανοίξετε τον φορτιστή.
■ Μην πασπατεύετε τον φορτιστή.
- Ο φορτιστής προορίζεται για χρήση μόνο σε εσωτερικό χώρο.

8 ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Πριν από τη χρήση του κόφτη πλακιδίων, θα πρέπει να έχουν τοποθετηθεί τα λαστιχένια πέλματα, η λεπίδα διαμαντιού, το προστατευτικό λεπίδας και ο παράλληλος οδηγός.

8.1 Τοποθέτηση της λεπίδας διαμαντιού

1. Αφαιρέστε τον οδηγό 45° (Εικ. 1α).
2. Αφαιρέστε τη βίδα και τη ροδέλα από το προστατευτικό λεπίδας (Εικ. 1b).
3. Σηκώστε το κάλυμμα λεπίδας από την υποδοχή του (Εικ. 1c).
4. Αφαιρέστε το παξιμάδι της λεπίδας και την εξωτερική φλάντζα από τον άξονα (Εικ. 1d).
5. Τοποθετήστε τη λεπίδα διαμαντιού στον άξονα ώστε να ευθυγραμμίζεται κεντρικά στην εσωτερική φλάντζα και μετά τοποθετήστε την εξωτερική φλάντζα στον άξονα.

Σημείωση: Βεβαιώστε ότι η περιστροφή της λεπίδας ακολουθεί το βέλος που είναι σημειωμένο στο περίβλημα.

1. Χρησιμοποιήστε το κλειδί που περιλαμβάνεται σε αυτό το αντικείμενο για να αντικαταστήσετε το παξιμάδι της λεπίδας. Σταματήστε την περιστροφή του άξονα με το ένα κλειδί ενώ σφίγγετε το παξιμάδι της λεπίδας με το άλλο (Εικ. 1e).

8.2 Τοποθέτηση του προστατευτικού λεπίδας

1. Αφαιρέστε τη βίδα και τη ροδέλα από το στήριγμα του προστατευτικού λεπίδας (Εικ. 2a).
2. Τοποθετήστε το στήριγμα προστατευτικού λεπίδας στο δοχείο. Το τμήμα του στηρίγματος με σχήμα «L» πρέπει να δείχνει στο κέντρο του τραπεζιού (Εικ. 2b).
3. Σύρετε το στήριγμα προστατευτικού λεπίδας μέχρι τη θυρίδα πίσω από τη λεπίδα διαμαντιού, στο πίσω μέρος του τραπεζιού (Εικ. 2c).
4. Ενώ κρατάτε το στήριγμα προστατευτικού λεπίδας προς τα πάνω και στη θέση του, στερεώστε πάνω στο τραπέζι με τη βίδα και τη ροδέλα (Εικ. 2d).

Σημείωση: Φροντίστε το στήριγμα του προστατευτικού λεπίδας να είναι ευθυγραμμισμένο με το κέντρο της λεπίδας διαμαντιού.

1. Σύρετε το κάλυμμα λεπίδας στην αρχική θέση (Εικ. 2e).
2. Στερεώστε το κάλυμμα λεπίδας στη θέση του με τη ροδέλα και τη βίδα (Εικ. 2f).
3. Τοποθετήστε ξανά τον οδηγό 45° (Εικ. 2g).

POWDP75100 EL

1. Απομακρύνετε το κουμπί, το μπουλόνι και τη ροδέλα από το προστατευτικό λεπίδας.

2. Τοποθετήστε το προστατευτικό λεπίδας στο στήριγμα του προστατευτικού λεπίδας. Ασφαλίστε το στη θέση του με το μπουλόνι, τη ροδέλα και το κουμπί. Σφίξτε το κουμπί επαρκώς για να αφήσετε το προστατευτικό της λεπίδας να ακουμπήσει στο τραπέζι, αλλά σηκώστε το όταν το τεμάχιο εργασίας ωθηθεί προς τη λεπίδα διαμαντιού (Εικ. 2h).

9 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Βεβαιωθείτε ότι έχει αφαιρεθεί η μπαταρία πριν την εκτέλεση οποιασδήποτε από τις παρακάτω λειτουργίες.

9.1 Εγκατάσταση του παράλληλου οδηγού

1. Αφήστε τα κλίπ ασφάλισης παράλληλου οδηγού και τοποθετήστε τον παράλληλο οδηγό στο τραπέζι εργασίας. Βεβαιωθείτε ότι είναι τοποθετημένος παράλληλα με τη λεπίδα. Χρησιμοποιήστε τον χάρακα οδηγό για να επιτύχετε το επιθυμητό πλάτος κοπής (Εικ. 3a).

2. Ασφαλίστε τον παράλληλο οδηγό στην θέση του με τα κλιπ ασφάλισης του παράλληλου οδηγού (Εικ. 3b).

9.2 Εγκατάσταση του οδηγού λοξοτομής

1. Αφού ασφαλιστεί ο παράλληλος οδηγός στη θέση του, ο οδηγός λοξοτομής μπορεί να συνδεθεί πάνω του. Ο οδηγός λοξοτομής μπορεί εύκολα να μετακινηθεί προς τα εμπρός και προς τα πίσω στον παράλληλο οδηγό (Εικ.3c).

2. Χαλαρώστε το κουμπί κλειδώματος του οδηγού λοξοτομής και ρυθμίστε την κλίμακα λοξοτομής στην επιθυμητή γωνία κοπής, όπως φαίνεται στον μετρητή λοξοτομής (Εικ. 3d).

9.3 Εγκατάσταση του οδηγού 45°

Σηκώστε τον οδηγό 45°, αφαιρέστε το στήριγμα και εντοπίστε τα καπάκια στις αντίστοιχες οπές στην επιφάνεια. Βεβαιωθείτε ότι ο οδηγός είναι στερεωμένος πριν εκτελέσετε μια κοπή (Εικ. 4).

9.4 Δοχείο νερού

1. Αφαιρέστε τον οδηγό 45 ° και γεμίστε το δοχείο νερού με καθαρό νερό ώστε να καλύψει την κάτω άκρη της λεπίδας. Δεν πρέπει να βυθιστεί σε νερό πάνω από το ¼ της λεπίδας διαμαντιού (Εικ. 5a).

2. Όταν ολοκληρώσετε την κοπή, αφαιρέστε την τάπα από το εσωτερικό του δοχείου για να αδειάσει το νερό (Εικ. 5b).

Σημείωση: Η τάπα αποτελεί επίσης συσκευή ασφάλειας υπερχείλισης. Αν η μονάδα γεμίσει υπερβολικά, θα χυθεί νερό έξω.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην προσθέτε χημικά ή καθαριστικά στο νερό.

10 ΛΕΙΤΟΥΡΓΙΑ

10.1 Φόρτιση του πακέτου μπαταρίας

Το συγκρότημα μπαταριών για αυτό το εργαλείο έχει χαμηλή φόρτιση για την αποτροπή πιθανών προβλημάτων, επομένως, πρέπει να φορτίσετε την μπαταρία πριν την πρώτη χρήση.

Σημείωση: Οι ισχύς των μπαταριών δεν φτάνει στο μέγιστο με την πρώτη φόρτιση. Η πλήρης φόρτιση θα επιτευχθεί μετά από αρκετούς κύκλους φόρτισης. Η μπαταρία πρέπει να χρησιμοποιείται μόνο σε εσωτερικό χώρο.

Μετά από κανονική χρήση, απαιτείται περίπου 1 ώρα φόρτιση για να φορτιστεί πλήρως η μπαταρία.

Το πακέτο μπαταρίας θα είναι ελαφρώς ζεστό στο άγγιγμα κατά τη φόρτιση. Αυτό είναι φυσιολογικό και δεν είναι ένδειξη προβλήματος.

Μην τοποθετήσετε τον φορτιστή σε μέρος με υπερβολική ζέστη ή κρύο. Το καλύτερο είναι η κανονική θερμοκρασία δωματίου. Όταν η μπαταρία φορτιστεί πλήρως, αποσυνδέστε τον φορτιστή από το ρεύμα και αφαιρέστε το πακέτο μπαταρίας από τον φορτιστή.

Σημείωση:

1. Περιμένετε να κρυώσει τελείως το πακέτο μπαταρίας πριν από τη φόρτιση.
2. Επιθεωρείτε το πακέτο μπαταρίας πριν από τη φόρτιση. Μη φορτίσετε ένα πακέτο μπαταρίας που έχει ραγίσει ή έχει διαρροή.

10.1.1 'Ενδειξη φόρτισης (Εικ. 6)

Συνδέστε το φορτιστή στην πρίζα ρεύματος.

■ Σταθερό πράσινο: έτοιμο για φόρτιση.
▪ Αναβοσβήνει κόκκινο κατά τη φόρτιση.
■ Σταθερό πράσινο: φορτίστηκε.
▪ Σταθερό πράσινο και κόκκινο: ζημιά στην μπαταρία ή στο φορτιστή.

Σημείωση: Αν το πακέτο μπαταρίας δεν μπορεί να τοποθετηθεί καλά, αποσυνδέστε το και βεβαιωθείτε ότι είναι το σωστό μοντέλο για αυτό τον φορτιστή, όπως φαίνεται στο διάγραμμα προδιαγραφών. Μη φορτίσετε κανένα άλλο πακέτο μπαταρίας ή οποιοδήποτε πακέτο μπαταρίας που δεν μπορεί να τοποθετηθεί με ασφάλεια στον φορτιστή.

1. Να επιτηρείτε τακτικά το φορτιστή και την μπαταρία όταν είναι σε σύνδεση.
2. Όταν ολοκληρωθεί η φόρτιση, βγάλτε το φορτιστή από την πρίζα και αποσυνδέστε τον από την μπαταρία.
3. Αφήστε την μπαταρία να κρυώσει εντελώς προτού τη χρησιμοποιήσετε.
4. Φυλάξτε το φορτιστή και την μπαταρία σε εσωτερικό χώρο, μακριά από τα παιδιά.

ΣΗΜΕΙΩΣΗ: Αν η μπαταρία ζεσταθεί πολύ μετά από συνεχή χρήση του εργαλείου, αφήστε τη να κρυώσει στη θερμοκρασία δωματίου πριν τη φορτίσετε. Αυτό θα παρατείνει τη διάρκεια ζωής των μπαταριών σας.

ΣΗΜΕΙΩΣΗ: Αφαιρείτε το πακέτο μπαταρίας από τη βάση του φορτιστή, χρησιμοποιώντας τον αντίχειρα ή τα δάχτυλά σας, πατώντας μέσα το κουμπί απελευθέρωσης του πακέτου μπαταρίας και ταυτόχρονα τραβώντας έξω το πακέτο μπαταρίας.

POWDP75100 EL

10.2 Δείκτης χωρητικότητας μπαταρίας (Εικ. 6α)

Στην μπαταρία υπάρχουν δείκτες χωρητικότητας της μπαταρίας και μπορείτε να ελέγχετε την κατάσταση της χωρητικότητάς της πατώντας το κουμπί (12). Προτού χρησιμοποιήσετε το μηχάνημα, πατήστε τη σκανδάλη για να ελέγξετε εάν η μπαταρία είναι επαρκώς φορτισμένη.

Αυτά τα 3 LED δείχνουν την κατάσταση της φόρτισης της μπαταρίας:

3 LED αναμμένα: Μπαταρία πλήρως φορτισμένη.

2 LED αναμμένα: Μπαταρία φορτισμένη κατά 60%.

1 LED αναμμένο: Μπαταρία σχεδόν εκφορτισμένη.

10.3 Τοποθέτηση και αφαίρεση της μπαταρίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν κάνετε οποιαδήποτε ρύθμιση, βεβαιωθείτε ότι το δράπανο είναι σβηστό, με τον επιλογέα κατεύθυνσης περιστροφής στη μεσαία θέση.

• Αφαιρέστε την μπαταρία: πατήστε το μηχανισμό απασφάλισης της μπαταρίας και, συγχρόνως, τραβήξτε την μπαταρία προς τα έξω.
  Για να τοποθετήσετε πακέτο μπαταρίας της μπαταρίας, σπρώξτε το πάνω στις επαφές του εργαλείού.

10.4 Διακόπτης λειτουργίας On/off

• Θέστε σε λειτουργία τον κόφτη πλακιδίων πιέζοντας τον διακόπτη οη/off προς τα αριστερά (I) (Εικ. 7a).
• Απενεργοποιήστε τον κόφτη πλακιδίων πιέζοντας τον διακόπτη on/off προς την κόκκινη ένδειξη δεξιά (0) (Εικ. 7b).

ΠΡΟΣΟΧΗ: Αφήστε πάντα τη λεπίδα να φτάσει σε πλήρη ταχύτητα πριν εκτελέσετε εργασίες κοπής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!: Η λεπίδα διαμαντιού θα συνεχίσει να περιστρέφεται για λίγα δευτερόλεπτα μετά την απενεργοποίηση του κόφτη πλακιδίων. Περιμένετε να σταματήσει η λεπίδα πριν αφαιρέσετε τη λεπίδα.

10.5 Ευθεία κοπή (Εικ. 8a)

Ρυθμίστε τον παράλληλο οδηγό στο επιθυμητό πλάτος. Κρατήστε γερά το τεμάχιο εργασίας και καθοδηγήστε το πιέζοντας ελαφρά προς τη λεπίδα διαμαντιού. Κρατήστε τα άκρα του τεμαχίου εργασίας και πιέστε προς τα κάτω ώστε να μη σηκωθεί το τεμάχιο εργασίας κατά τη διάρκεια της εργασίας.

10.6 Λοξοτομή (Εικ. 8b)

Σηκώστε τον οδηγό 45 ° εάν θέλετε να κόψετε υπό γωνία ή λοξά στην άκρη του τεμαχίου. Κάντε το κόψιμο χρησιμοποιώντας την ίδια τεχνική με την ευθεία κοπή. Μπορούν να γίνουν εσωτερικές ή εξωτερικές κοπές υπό κλίση γυρνώντας το αντικείμενο προς τα πάνω ή προς τα κάτω.

10.7 Κοπή υπό γωνία (Εικ. 8c)

Με τον οδηγό φαλτσοτομής προσαρμοσμένο στον παράλληλο οδηγό, ρυθμίστε τη γωνία φαλτσοτομής στην επιθυμητή τιμή. Κρατήστε με ασφάλεια τον οδηγό κοπής και το τεμάχιο εργασίας και οδηγήστε το ομοιόμορφα στη λεπίδα διαμαντιού. Βεβαιωθείτε ότι το τεμάχιο εργασίας εφαρμόζει σταθερά στον οδηγό πριν εκτελέσετε την κοπή.

11 ΑΛΛΑΓΗ ΛΕΠΙΔΑΣ

ΠΡΟΣΟΧΗ: Ποτέ μην χρησιμοποιείτε πολύ παχιά λεπίδα ώστε να μπορεί η εξωτερική ροδέλα της λεπίδας να εμπλακεί με τα επίπεδα στον άξονα. Το αντίθετο, θα αποτρέψει τη σωστή στερέωση της βίδας της λεπίδας πάνω στον άξονα.

ΠΡΟΣΟΧΗ: Μην προσπαθήσετε ποτέ να χρησιμοποιήσετε λεπίδα μεγαλύτερη από την αναφερόμενη χωρητικότητα του κόφτη πλακιδίων. Η λεπίδα ενδέχεται να έρθει σε επαφή με το προστατευτικό της λεπίδας και να προκαλέσει τραυματισμό ή ζημιά στον κόφτη πλακιδίων. Αυτή η βλάβη δεν καλύπτεται από την εγγύηση.

11.1 Αλλαγή λεπίδων

1. Βεβαιωθείτε ότι η μπαταρία έχει αποσυνδεθεί από το μηχάνημα.
2. Αφαιρέστε τον οδηγό 45° (Εικ. 9α).
3. Αφαιρέστε τη βίδα και τη ροδέλα από το κάλυμμα λεπίδας (Εικ. 9b).
4. Σηκώστε το κάλυμμα λεπίδας έξω από την υποδοχή του (Εικ. 9c).
5. Αφαιρέστε το παξιμάδι της λεπίδας, την εξωτερική φλάντζα και την παλιά λεπίδα από τον άξονα (Εικ. 9d).
6. Τοποθετήστε τη νέα λεπίδα διαμαντιού στον άξονα έτσι ώστε να είναι κεντρικά ευθυγραμμισμένη στην εσωτερική φλάντζα. Στη συνέχεια, τοποθετήστε την εξωτερική φλάντζα στον άξονα.

Σημείωση: Βεβαιωθείτε ότι η περιστροφή της λεπίδας ακολουθεί το βέλος που είναι σημειωμένο στο περίβλημα.

1. Αντικαταστήστε το παξιμάδι της λεπίδας. Η μονάδα διαθέτει 2 κλειδιά, σταματήστε την περιστροφή του άξονα με ένα κλειδί ενώ σφίγγετε το παξιμάδι της λεπίδας με το άλλο (Εικ. 9e).
2. Ξανατοποθετήστε το κάλυμμα λεπίδας στην υποδοχή τους και μετά σφίξτε τη βίδα και τη ροδέλα.
3. Ξανατοποθετήστε τον οδηγό 45° (Εικ. 9g).

12 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

ΣΗΜΑΝΤΙΚΟ: Πριν καθαρίσετε τον κόφτη πλακιδίων ή πραγματοποιήσετε τυχόν διαδικασίες συντήρησης, βεβαιωθείτε ότι το μοτέρ είναι απενεργοποιημένο και ότι η μπαταρία έχει αφαιρεθεί από το μηχάνημα.

12.1 Καθαρισμός

• Διατηρήστε πάντοτε τις θυρίδες εξαερισμού του κόφτη πλακιδίων καθαρές και αποτρέψτε την είσοδο ξένου υλικού.
  Εάν το περίβλημα του κόφτη πλακιδίων χρειάζεται καθάρισμα, μην χρησιμοποιείτε διαλυτικά αλλά μόνο ένα μαλακό υγρό πανί.
• Φυσήξτε τη σκόνη από τον κόφτη πλακιδίων μέσω των θυρίδων εξαερισμού με πεπιεσμένο αέρα περιοδικά για να διατηρήσετε το εργαλείο χωρίς σκόνη.

12.2 Συντήρηση

- Τα μηχανήματά μας έχουν σχεδιαστεί για να λειτουργούν για μεγάλο χρονικό διάστημα με ελάχιστη συντήρηση. Η απρόσκοπτη και ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του μηχανήματος και τον τακτικό καθαρισμό.

13 TEXNIKA ΣΤΟΙΧΕΙΑ

Διάμετρος δίσκου κοπής:	110 χιλ.
Ρεύμα τροφοδοσίας	20 Volt DC
Μέγιστη ταχύτητα	3800 min-1
Μέγεθος λεπίδας	110 χιλ. x 22,2 χιλ.
Βάθος κοπής	24 χιλ.
Δοχείο νερού	Ναι
Υλικό λεπίδας	Διαμάντι

14 ΘΟΡΥΒΟΣ

Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3)

Στάθμη ηχητικής πίεσης LpA 97 dB(A)

Στάθμη ηχητικής ισχύος LwA 106 dB(A)

ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A).

POWDP75100 EL

15 ΕΓΓΥΗΣΗ

• Αυτό το προϊόν έχει εγγύηση για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη.
• Αυτή η εγγύηση καλύπτει όλα τα ελαττώματα υλικών και κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.
• Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.
• Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.
• Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.
  Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92 90.
• Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.
• Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.
• Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.
  Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας συσκευής.
• Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.
• Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)
• Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του προϊόντος.
• Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς.
  ■ Πρέπει να φορτίζετε το εργαλείο σας τουλάχιστον 1 φορά τον μήνα για να εξασφαλίσετε τη βέλτιστη λειτουργία του.

16 ПЕРИВАЛЛОН

Αν το μηχάνημά σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα, αλλά κατά τρόπο ασφαλή για το περιβάλλον.

Τα απορρίμματα που προέρχονται ηλεκτρικά μηχανήματα δεν πρέπει να αντιμετωπίζονται ως οικιακά απορρίμματα. Φροντίστε για την ανακύκλωση όπου υπάρχουν κατάλληλες εγκαταστάσεις. Απευθυνθείτε στις αρμόδιες αρχές ή το κατάστημα αγοράς του προϊόντος για συμβουλές σχετικά με την ανακύκλωση.

17 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ

H VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει ότι το κάτωθι

προϊόν: Κόφτης πλακιδίων – Λειτουργεί με μπαταρία

εμπορικό σήμα: PowerPlus

μοντέλο: POWDP75100

είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων

Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων.

Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη δήλωση.

Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής):

2011/65/EU

2006/42/EC

2014/30/EU

Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής):

EN62841-1:2015

EN55014-1:2017

EN55014-2:2015

Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας,

Mertens Ludo

Ludo Mertens

Ρυθμιστικές Υποθέσεις – Διευθυντής Συμμόρφωσης
