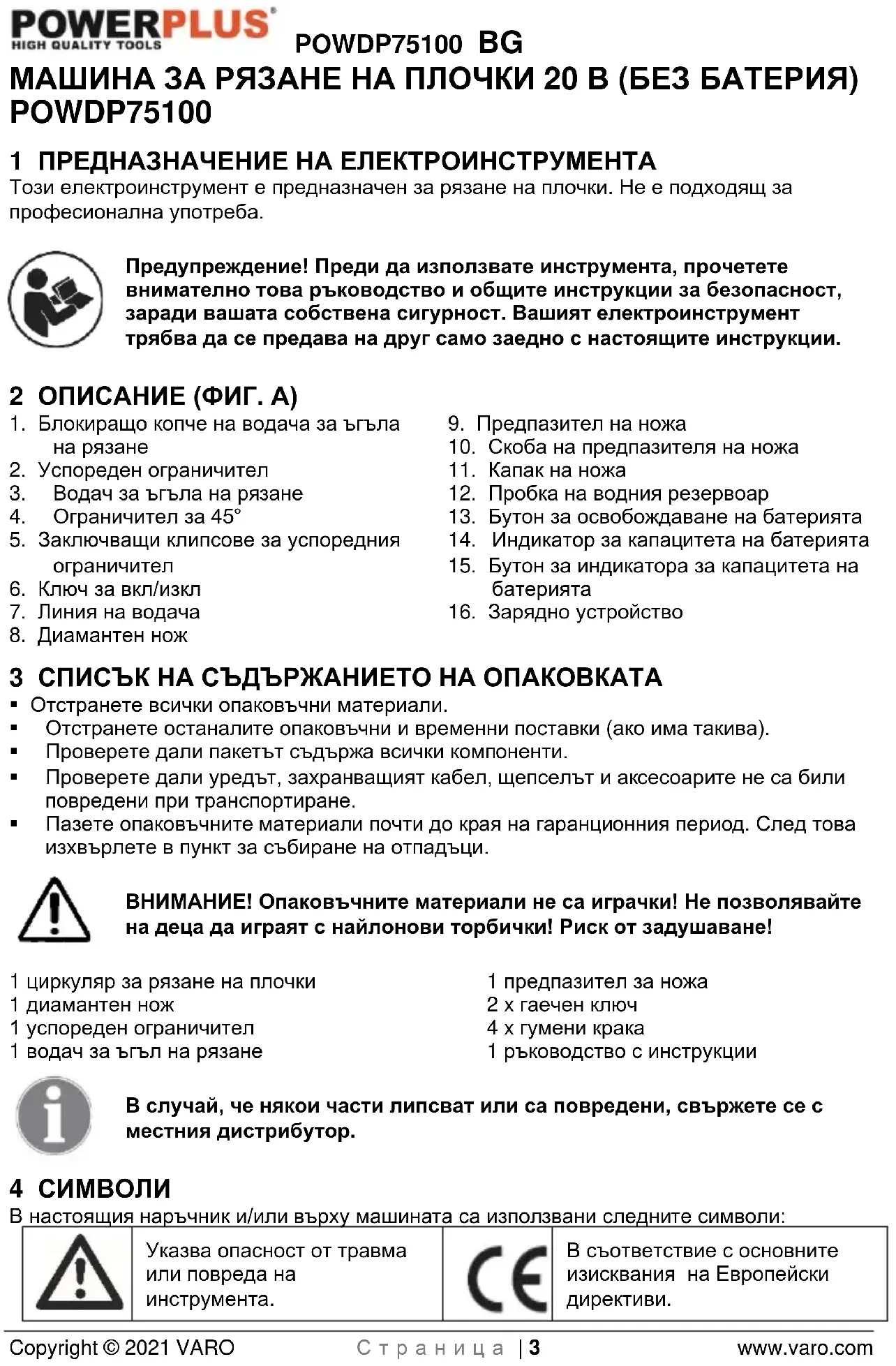

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWDP75100 PowerPlus

5.4 Използване и грижи за електроинструмента .............................................. 5

9.1 Настройване на успоредния предпазител .................................................... 9

9.2 Настройване на водача за ъгъла ..................................................................... 9

10.3 Вкарване и изваждане на батерията ............................................................ 11

1. Блокиращо копче на водача за ъгъла

2. Успореден ограничител

3. Водач за ъгъла на рязане

4. Ограничител за 45°

5. Заключващи клипсове за успоредния

9. Предпазител на ножа

10. Скоба на предпазителя на ножа

13. Бутон за освобождаване на батерията

14. Индикатор за капацитета на батерията

• Отстранете всички опаковъчни материали.

• Отстранете останалите опаковъчни и временни поставки (ако има такива).

• Проверете дали пакетът съдържа всички компоненти.

• Проверете дали уредът, захранващият кабел, щепселът и аксесоарите не са били повредени при транспортиране.

• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци. ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване! 1 циркуляр за рязане на плочки 1 диамантен нож 1 успореден ограничител 1 водач за ъгъл на рязане 1 предпазител за ножа 2 x гаечен ключ 4 x гумени крака 1 ръководство с инструкции В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор. 4 СИМВОЛИ В настоящия наръчник и/или върху машината са използвани следните символи:

Указва опасност от травма или повреда на инструмента.

В съответствие с основните изисквания на Европейски директиви.POWDP75100 BG Copyright © 2021 VARO С т р а н и ц а | 4 www.varo.com

Преди да използвате машината, прочетете ръководството.

Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим (само за зарядното устройство).

Използвайте предпазни средства за очите.

Използвайте предпазни средства за ушите.

Носете защитни ръкавици.

Не излагайте на въздействието на вода зарядното устройство и акумулаторната батерия.

Използвайте акумулаторната батерия и зарядното устройство само в затворени помещения.

Не изгаряйте акумулаторната батерия или зарядното устройство. 5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРОИНСТРУМЕНТИ Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент” в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.

• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.

• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху

• Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.

• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели- преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.

• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.

• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.POWDP75100 BG Copyright © 2021 VARO С т р а н и ц а | 5 www.varo.com

• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.

• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.

• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нащрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.

• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.

• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.

• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.

• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.

• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.

• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.

• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.

• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.

• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.

• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върхуPOWDP75100 BG Copyright © 2021 VARO С т р а н и ц а | 6 www.varo.com работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.

• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

5.5 Сервизно обслужване

• Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност. 6 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА МАШИНИ ЗА РЯЗАНЕ НА ПЛОЧКИ

• Този уред не е предназначен за употреба от лица (включително деца) с намалени физически, сетивни или умствени способности или с липса на опит или знание, освен ако не им бъде предоставен надзор или инструкции отнасящи се за употребата на уреда, от лице отговорно за тяхната безопасност.

• Може да бъде използван единствено диамантен диск за рязане с непрекъснат ръб с Ø110 x Ø22,2 мм.

• Малките деца трябва да бъдат под надзор, за да се осигури, че те не си играят с

• Уверете се, че режещият нож е правилно обхванат от предпазителя.

• Никога не премахвайте скобата на предпазителя. Разстоянието между режещия нож и скобата на предпазителя не трябва да превишава 5 мм.

• Не използвайте режещ нож, който е изкривен, деформиран или повреден по друг

• Не използвайте режещи ножове, които не съответстват на спецификациите посочени в това ръководство.

• Никога не започвайте рязане на плочки, преди машината да достигне пълна скорост.

• Никога не се опитвайте да режете изключително малки детайли.

• Не напускайте работната зона, докато машината не е изключена и режещият нож не е напълно спрял.

• Никога не се опитвайте да спрете режещия диск, като упражните натиск от страни на

• Винаги изключвайте батерията, преди да извършвате техническа работа.

• Не използвайте машината преди да бъде напълно сглобена и инсталирана съгласно инструкциите.

• Не извършвайте дейности свързани с дизайн, монтаж или строителство върху масата, докато машината е включена.

• Изключете батерията и почистете масата, преди да напуснете работното място..

• Внимавайте изборът на диамантени дискове да е подходящ за материалите, които ще бъдат рязани.

• Неизправности в машината, включително предпазители или диамантени дискове, трябва да бъдат докладвани веднага след като са открити. Никога не използвайте машината, без поставени предпазители на позиция.

• Максималният размер на работния детайл трябва да бъде 1 м².POWDP75100 BG Copyright © 2021 VARO С т р а н и ц а | 7 www.varo.com

• Тази машина за рязане на плочки трябва да бъде използвана с ограничение на условията на околната среда (между 15 °C и 30 °C).

• Остри ръбове и парчета от керамични плочки могат лесно да причинят срязване. Носете работни ръкавици при боравене с и по време на рязане на керамични

• Дръжте ръцете далеч от зоната на рязане и от ножа.

• Дръжте вашето тяло на позиция в страни на ножа, но никога в една линия с него. Откат може да причини отскачане назад на инструмент.

• Не се опитвайте да отстраните изрязания материал, докато ножът се върти. Обърнете внимание, че ножът ще продължи да се върти по инерция за известно време, след като моторът е изключен.

• Никога не правете мокро рязане с ножове, проектирани за сухо рязане. Има опасност от счупване на ножа и сериозно нараняване на хора.

• Диамантените ножове не режат материала, по точно те стържат материала за да създадат действие на рязане. Не подавайте ножа към плочката/зидарията по-бързо от колкото ножът може да шлифова.

• Никога не шлифовайте плочка използвайки страничната част на ножа или не опитвайте да правите кръг или криви разрези. Това ще повреди ножа и може да причини неговото счупване. 7 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА АКУМУЛАТОРНИ БАТЕРИИ И ЗАРЯДНИ УСТРОЙСТВА Използвайте само приложими за тази машина акумулаторни батерии и зарядни устройства.

• Не се опитвайте да ги отваряте по никакъв повод.

• Не съхранявайте на места, където температурата може да превиши 40 °C.

• Зареждайте само при околни температури между 4 °C и 40 °C.

• Съхранявайте своите батерии на сухо, хладно място (5 °C-20 °C). Не съхранявайте никога батериите в разредено състояние.

• Най-добре за литиево-йонните батерии е да ги разреждате и презареждате периодично (най-малко 4 пъти годишно). Идеалното зареждане за дългосрочно съхранение на Вашата литиево-йонна батерия е 40% от капацитета.

• При изхвърляне на батериите спазвайте инструкциите посочени в раздела "Защита на околната среда".

• Не извършвайте свързване на късо. Ако бъде направено свързване между положителната (+) и отрицателната (-) клема директно или при случаен контакт с метални предмети, батерията ще бъде свързана на късо и ще протече силен ток, който ще причини генериране на топлина, която може да повреди корпуса или да причини пожар.

• Не загрявайте. Ако батериите се загреят до температури над 100 °C, уплътнението и изолационните сепаратори и други полимерни съставки могат да бъдат повредени от изтичане на електролит и/или вътрешно свързване на късо, което води до генериране на топлина, причиняващо повреда или пожар. В допълнение не хвърляйте батериите в огън, защото може да възникне експлозия и/или интензивно

• При екстремни условия може да възникне теч от батерията. Ако забележите течност върху батерията, постъпете по следния начин:POWDP75100 BG Copyright © 2021 VARO С т р а н и ц а | 8 www.varo.com − Внимателно избършете течността с кърпа. Избягвайте контакт с кожата. − В случай на контакт с кожата или очите следвайте долните инструкции: ✓ Незабавно ги изплакнете с вода. Неутрализирайте с мека киселина като лимонов сок или оцет. ✓ В случай на контакт с очите ги промийте с обилно количество чиста вода за най-малко 10 минути. Консултирайте се с лекар. Опасност от пожар! Избягвайте свързването на късо на контактите на снетата акумулаторна батерия. Не изгаряйте акумулаторната батерия.

7.2 Зарядни устройства

• Не се опитвайте да зареждате непрезареждащи се батерии.

• Ако кабелите са дефектни, заменете ги веднага.

• Не излагайте на въздействието на вода.

• Зарядното устройство е предназначено само за работа на закрито. 8 МОНТАЖ Преди употреба на циркуляра за рязане на плочки, гумените крака, диамантения нож, предпазителя на ножа и успоредния ограничител трябва да бъдат инсталирани.

2. Премахнете винта и гайката на предпазителя на ножа. (Фиг. 1b)

3. Повдигнете капака на ножа извън жлеба. (Фиг. 1c)

4. Премахнете гайката на ножа и външния фланец от шпиндела. (Фиг. 1d)

5. Поставете диамантения нож на шпиндела, така че да се подравни централно на

вътрешния фланец, след това поставете външния фланец на шпиндела. Забележка: уверете се, че въртенето на ножа съответсва със стрелката маркирана на корпуса.

6. Използвайте гаечния ключ, който е включен с този артикул, за да смените гайката

на ножа. Спрете въртенето на шпиндела с единия гаечен ключ, докато затягате гайката на ножа с другия. (Фиг. 1е)

8.2 Поставяне на предпазителя на ножа

1. Премахнете винта и шайбата от скобата на предпазителя на ножа. (Фиг. 2а)

2. Позиционирайте скобата на предпазителя на ножа в резервоара. „L“ частта на

скобата трябва да сочи към центъра на масата. (Фиг. 2b).

3. Плъзнете скобата на предпазителя на ножа нагоре в слота зад диамантения нож, в

задната страна на масата. (Фиг. 2с)

4. Докато държите скобата на предпазителя нагоре и в позиция, затегнете я към

повърхността на масата с винта и шайбата. (Фиг. 2d) Забележка: Уверете се, че скобата на предпазителя на ножа е подравнена с центъра на диамантения нож.POWDP75100 BG Copyright © 2021 VARO С т р а н и ц а | 9 www.varo.com

5. Плъзнете капака на ножа обратно към неговата оригинална позиция. (Фиг. 2е)

6. Затегнете на място капака на ножа с шайбата и винта. (Фиг. 2f)

7. Поставете отново ограничителя за 45°. (Фиг. 2g)

8. Премахнете копчето, болта и шайбата от предпазителя на ножа.

9. Поставете предпазителя на ножа върху скобата. Закрепете го на място с болта,

шайбата и копчето. Затегнете копчето достатъчно за да позволите на предпазителя на ножа да лежи върху масата, но да се повдига, когато детайлът е избутан в диамантения нож. (Фиг. 2h). 9 НАСТРОЙКА И РЕГУЛИРАНЕ ЗАБЕЛЕЖКА! Уверете се, че батерията е извадена, преди извършване на някой от следните дейности.

9.1 Настройване на успоредния предпазител

1. Освободете заключващите клипсове на успоредния ограничител и поставете

успоредния ограничител на работната маса. Уверете се, че е поставен успоредно на ножа. Използвайте линията на водача за помощ в постигането на желаната ширина на рязане. (Фиг. 3а)

2. Закрепете на място успоредния ограничител със заключващите клипсове. (Фиг. 3b)

9.2 Настройване на водача за ъгъла

1. След като успоредният ограничител е закрепен на място, водача за ъгъла може да

се прикачи към него. Водача за ъгъла може лесно да се движи напред и назад по успоредния ограничител. (Фиг. 3c)

2. Разхлабете заключващото копче на водача за ъгъла и настройте скалата на

желания ъгъл за рязане, както е показано на измервателния инструмент. Затегнете заключващото копче на водача на ъгъла. (Фиг. 3d)

9.3 Настройване на ограничителя за 45°

Повдигнете ограничителя за 45°, изкарайте опората навън и намерете ушите в съответните отвори на платформата. Уверете се, че ограничителят е правилно закрепен преди да правите разрез. (Фиг. 4)

1. Премахнете ограничителя за 45° и напълнете водния резервоар с чиста вода,

достатъчно за да покрие точно долния ръб на диамантения нож. Не повече от ¼ от диамантения нож трябва да бъде потопен във вода. (Фиг. 5a)

2. Когато сте приключили с рязането, извадете пробката вътре в резервоара за да

източите водата. (Фиг. 5b) Забележка: Пробката също е устройство предпазващо от препълване. Ако инструментът е препълнен, водата ще се разлее. ПРЕДУПРЕЖДЕНИЕ: Не добавяйте химикали или почистващи препарати към водата.POWDP75100 BG Copyright © 2021 VARO С т р а н и ц а | 10 www.varo.com 10 РАБОТА

10.1 Зареждане на акумулаторната батерия

Акумулаторният блок на машината се доставя слабо зареден, за да се избегнат евентуални проблеми, и затова трябва да заредите батерията преди да започнете

Забележка: Батериите няма да достигнат пълна степен на зареждане при първото си зареждане. Това се осъществява след няколко цикъла на пълно зареждане. Батерията трябва да бъде зареждана само на

След нормална работа е необходимо 1 час време на зареждане, за да бъде батерията напълно заредена. Акумулаторната батерия се затопля леко по време на зареждане, което е нормално и не означава проблем. Не поставяйте зарядното устройство в зона с повишена температура или на студено. Най-добре е да го използвате при нормална стайна температура. Когато акумулаторната батерия се зареди напълно, извадете щепсела на зарядното устройство от контакта и отстранете акумулаторния блок от зарядното устройство.

1. Оставете акумулаторния блок да се охлади напълно преди зареждане.

10.1.1 Индикация на зареждането (Фиг. 6)

Свържете зарядното устройство към контакта:

• Постоянно зелено: готовност за зареждане.

• Мигащо червено: зареждане.

• Постоянно зелено: заредено.

• Постоянно зелено и червено: повредена акумулаторна батерия или зарядно устройство. Забележка: Ако акумулаторната батерия не е поставена правилно, разединете я и се уверете, че акумулаторният блок е от правилния модел за това зарядно устройство, както е указано в таблицата на спецификацията. Не зареждайте какъвто и да било друг акумулаторен блок или акумулаторен блок, който не съотвества напълно на зарядното устройство.

1. Проверявайте често включеното зарядното устройство и акумулаторната батерия.

2. След приключване на зареждането извадете зарядното устройство от контакта и

акумулаторната батерия от зарядното устройство.

3. Оставете акумулаторната батерия да изстине, преди да я използвате.

4. Съхранявайте зарядното устройство и акумулаторната батерия в затворено

помещение и извън обсега на деца. ЗАБЕЛЕЖКА: Ако акумулаторната батерия е гореща след непрекъсната употреба в уреда, оставете я да се охлади до стайна температура, преди да я заредите. Това ще удължи живота на акумулаторната батерия.POWDP75100 BG Copyright © 2021 VARO С т р а н и ц а | 11 www.varo.com ЗАБЕЛЕЖКА: Отстранете акумулаторния блок от зарядното устройство като използвате палеца или пръстите си, натиснете бутона за освобождаване на акумулаторната батерия и същевременно издърпайте акумулаторния блок.

10.2 Индикатор на зареждането (Фиг. 6a)

Акумулаторната батерия има индикатори на зареждането - може да проверите състоянието й, като натиснете бутона (12). Преди да използвате инструмента, моля, натиснете бутона, за да проверите дали акумулаторната батерия е достатъчно заредена за нормална работа. Трите светодиода показват нивото на зареждане на акумулаторната батерия: Светят трите светодиода: Акумулаторната батерия е напълно заредена. Светят два светодиода: Акумулаторната батерия е заредена на 60%. Свети един светодиод: Акумулаторната батерия е почти разредена.

10.3 Вкарване и изваждане на батерията

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите каквито и да било настройки се уверете, че бормашината е изключена и със селектор на посоката на въртене в централно положение.

• Сваляне на акумулаторната батерия: едновременно натиснете отключващата пластина и издърпайте акумулаторната батерия.

• За поставяне на батерията набутайте акумулаторната батерия върху контактите на инструмента.

10.4 Ключ за вкл/изкл

• Активирайте циркуляра за рязане на плочки като натиснете ключа за вкл/изкл на ляво (I). (Фиг. 7a)

• Деактивирайте циркуляра за рязане на плочки като натиснете ключа за вкл/изкл на дясно червено (0). (Фиг. 7b) ВНИМАНИЕ: Винаги оставяйте ножа да достигне пълна скорост преди да извършвате операции по рязане. ПРЕДУПРЕЖДЕНИЕ!: Диамантеният нож ще продължи да се върти за няколко секунди, след като машината за рязане на плочки е изключена. Изчакайте ножа да спре, преди да го извадите.

10.5 Прав разрез (Фиг. 8a)

Регулирайте успоредния ограничител на желаната ширина. Закрепете детайла и го направлявайте равномерно с лек натиск към диамантения нож. Дръжте ръбовете на детайла и го натиснете силно надолу за да предотвратите повдигане на детайла по време на работа.

10.6 Скосен разрез (Фиг. 8b)

Повдигнете ограничителя за 45° ако искате да режете под ъгъл или да скосите ръба на детайла. Направете разреза използвайки същата техника, както при прав разрез. Вътрешни или външни скосени разрези, могат да бъдат направени, чрез завъртане на детайла с лице нагоре или надолу.POWDP75100 BG Copyright © 2021 VARO С т р а н и ц а | 12 www.varo.com

10.7 Рязане под ъгъл (Fig. 8c)

С водача за рязане под ъгъл закачен за успоредния ограничител, настройте ъгъла на съединението на желания ъгъл. Дръжте сигурно водача за ъгъла на рязане и детайла и равномерно направлявайте детайла към диамантения нож. Уверете се, че детайлът влиза здраво във водача, преди да направите разрез. 11 СМЯНА НА НОЖА ВНИМАНИЕ: Никога не използвайте нож, който е твърде дебел, за да позволи на външната шайба на ножа да се захване на плоскостта на шпиндела. Това ще попречи на винта на ножа, да обезопаси правилно ножа върху шпиндела. ВНИМАНИЕ: Никога не опитвайте да използвате нож, който е по-голям от посочения капацитет на машината за рязане на плочки. Ножът може да влезе в контакт с предпазителя и да доведе до риск за нараняване на хора или щети по машината за рязане на плочки. Това няма да бъде покрито от гаранцията.

11.1 Как да смените ножовете

1. Уверете се, че батерията е разединена от машината.

4. Повдигнете капака на ножа извън щифтовете. (Фиг. 9c)

5. Извадете гайката на ножа. Външния фланец и стария нож от шпиндела. (Фиг. 9d)

6. Поставете новия диамантен нож на шпиндела, така че да е подравнен централно на

вътрешния фланец. След това поставете външния фланец на шпиндела. Забележка: Уверете се, че посоката на въртене на ножа съответства на стрелката маркирана на корпуса.

7. Поставете обратно гайката на ножа. Уредът се доставя с 2 гаечни ключа, спрете

въртенето на шпиндела с единия гаечен ключ, докато завивате гайката на ножа с другия. (Фиг. 9e)

8. Поставете обратно капака на ножа в неговото гнездо, след това завийте винта и

Copyright © 2021 VARO С т р а н и ц а | 13 www.varo.com 12 ПОЧИСТВАНЕ И ПОДДРЪЖКА ВАЖНО: Преди почистване на вашата машина за рязане на плочки или преди процедури по поддръжка, уверете се, че моторът е деактивиран и батерията е премахната от машината.

• Дръжте отворите за вентилация на циркуляра за рязане на плочки чисти по всяко време и предотвратете навлизане на чужди обекти.

• Ако корпусът на машината за рязане на плочки има нужда от почистване не използвайте разтворители, а само влажна мека кърпа.

• Периодично издухвайте праха със сгъстен въздух от вентилационните отвори на циркуляра за рязане на плочки, за да си осигурите инструмент без прахово замърсяване.

• Нашата машина е проектирана за работа от дълъг период от време с минимална поддръжка. Продължителната добра работа на машината зависи от правилната грижа за машината и редовно почистване. 13 ТЕХНИЧЕСКИ ДАННИ Диаметър на режещото колело: 110 мм

20 V постоянен ток Максимална скорост 3800 мин-1 Размер на ножа 110 мм x 22,2 мм Дълбочина на рязане 24 мм

Материал на ножа Диамантен връх 14 ШУМ Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3) Ниво на звуковото налягане LpA 97 дБ(A) Ниво на звуковата мощност LwA 106 дБ(A) ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 дБ(A).POWDP75100 BG Copyright © 2021 VARO С т р а н и ц а | 14 www.varo.com 15 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.

• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.

• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервизен център за електроинструменти.

• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.

• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите

• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

• Вашият инструмент трябва да бъде зареждан най-малко веднъж месечно за осигуряване на оптималната му работа. 16 ОКОЛНА СРЕДА Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда. Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.POWDP75100 BG Copyright © 2021 VARO С т р а н и ц а | 15 www.varo.com 17 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират,

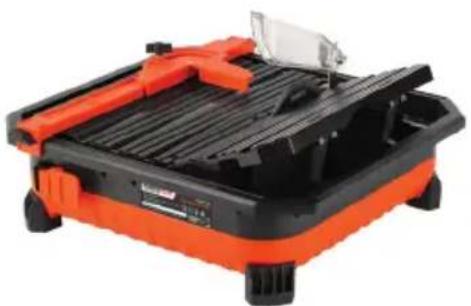

продукт: Машина за рязане на плочки – захранвана с батерия марка: PowerPlus модел: POWDP75100 е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация. Европейски директиви (включително техните промени към датата на подписване, ако са приложими): 2011/65/EU 2006/42/EC 2014/30/EU Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими): EN62841-1 : 2015 EN55014-1 : 2017 EN55014-2 : 2015 Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V. Долуподписаният действа от името на Изпълнителния директор на компанията, Ludo Mertens Регулационни въпроси – мениджър по съответствията 09/11/2020, Lier - BelgiumWWW.VARO.COM
