Produkttype	Fliseklipper
Mærke	PowerPlus
Model	POWDP75100
Strømforsyning	Lithium-ion batteri 20 V DC (uden batteri)
Klingediameter	110 mm
Klingeboring	22,2 mm
Tomgangshastighed	3800 min⁻¹
Skæredybde	24 mm
Skråskæringskapacitet	Ja, 45° guide
Geringsskæringskapacitet	Ja, justerbar geringsguide
Vandkøling	Ja, indbygget vandtank
Klingemateriale	Diamantspids
Skæretype	Lige, skrå, geringsskæring
Sikkerhed	Klingebeskyttelse, tænd/sluk-kontakt
Rengøring	Fugtig blød klud, trykluft til slidser
Vedligeholdelse	Regelmæssig kontrol af bevægelige dele
Reparationsmuligheder	Originale reservedele, autoriseret service
Garanti	36 måneder
Lader	Lader inkluderet, til indendørs brug, LED-indikator
Batteri	Li-ion, kompatibel med medfølgende lader

Ofte stillede spørgsmål - POWDP75100 PowerPlus

Hvordan skifter jeg diamantklingen?

Fjern 45° guiden, derefter klingedækslet. Skru klingemøtrikken og den ydre flange af. Montér den nye klinge, og juster rotationsretningen med pilen på huset. Spænd møtrikken med de to medfølgende nøgler.

Hvad er den maksimale skæredybde?

Den maksimale skæredybde er 24 mm.

Kan man skære fliser på skrå?

Ja, takket være den 45° guide der kan hæves til skrå- eller vinkelskæringer.

Hvordan fylder jeg vandtanken?

Fjern 45° guiden og hæld rent vand i tanken, indtil det dækker klingens nederste kant, uden at nedsænke mere end 1/4 af klingen. Tilsæt ikke kemikalier.

Er batteriet inkluderet?

Model POWDP75100 sælges uden batteri. Batteri og lader sælges separat eller i sæt.

Hvad er klingens hastighed?

Den maksimale tomgangshastighed er 3800 min⁻¹.

Hvordan rengør jeg apparatet?

Brug en fugtig blød klud til huset og trykluft til ventilationsslidser. Brug ikke opløsningsmidler. Tag batteriet ud før rengøring.

Hvad gør jeg, hvis klingen sætter sig fast?

Sluk straks apparatet og tag batteriet ud. Forsøg ikke at løsne klingen med hænderne. Vent på, at klingen stopper helt, og fjern derefter den fastklemte genstand.

Hvordan justerer jeg parallelguiden?

Løsn låseclipsene, skub parallelguiden til den ønskede bredde ved hjælp af den graduerede lineal, og fastgør clipsene. Sørg for, at den er parallel med klingen.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Bær altid beskyttelsesbriller, handsker og høreværn. Bær ikke løstsiddende tøj. Hold hænderne væk fra klingen og vent, til den stopper helt, før du rører ved emnet.

BRUGSANVISNING POWDP75100 PowerPlus

	Bruk vernebriller.		Bruk hørselsvern.
	Bruk hansker.
	Omgivelsestemperatur maks. 40 °C (kun for batteri).		Ikke utsett lader og batteripakke for vann.
	Bruk batteri og lader kun i lukkede rom.		Batteri og lader må ikke brennes.

5 GENERELLE SIKKERHETSADVARSLER

- Må ikke oppbevares på steder der temperaturen kan overskride 40 °C.

- Må kun lades ved omgivelsestemperaturer på 4 °C til 40 °C.

Når du skal kaste batterier må du følge instruksionene i avsnittet "Beskytte miljøet".

■ Lyser grønt: klar til lading.
- Blinker rødt: lading.
■ Lyser grønt: ladet.
- Lyser grønt og rødt: batteri eller lader skadet.

Disse 3 LED-lysene viser status på batteriets kapasitet:

3 LED-lamper lyser: Batteriet er fulladet.

2 LED-lamper lyser: Batteriet er ladet 60 %.

1 LED-lampe lyser: Batteriet er nesten utladet.

- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer 5

5.5 Service....5

6 YDERLIGERE SIKKERHEDSINSTRUKTIONER TIL FLISESKÆRERE 5

7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE 6

7.1 Batterier....6

7.2 Opladere....7

8 MONTERING....7

8.1 Montering af diamantklingen....7

8.2 Montering af klingeskærmen 7

9 OPSÆTNING OG JUSTERINGER 8

9.1 Opsætning af parallelanslaget....8

9.2 Opsætning af geringsskinnen....8

9.3 Opsætning af 45°-anslaget....8

9.4 Vandbeholder....8

10 BETJENING 9

10.1 Opladning af batteripakken....9

10.1.1 Opladningsindikation (Fig. 6)....9

10.2 Batterikapacitetsindikator (Fig. 6a)....9

10.3 Indsættelse og udtagning af batteriet 10

10.4 Tænd/sluk-kontakt....10

10.5 Lige snit (Fig. 8a)....10

POWERPLUS HIGH QUALITY TOOLS

POWDP75100 DA

10.6 Smigsnit (Fig. 8b)....10
10.7 Geringssnit (Fig. 8c)....10
11 UDSKIFTNING AF KLINGEN 10
11.1 Sådan skiftes klingerne....10
12 RENG∅RING OG VEDLIGEHOLDELSE ......11
12.1 Rengøring....11
12.2 Vedligeholdelse 11
13 TEKNISKE OPLYSNINGER 11
14 ST∅J....11
15 GARANTI....12
16 MILJ∅....12
17 KONFORMITETSERKLÆRING....13

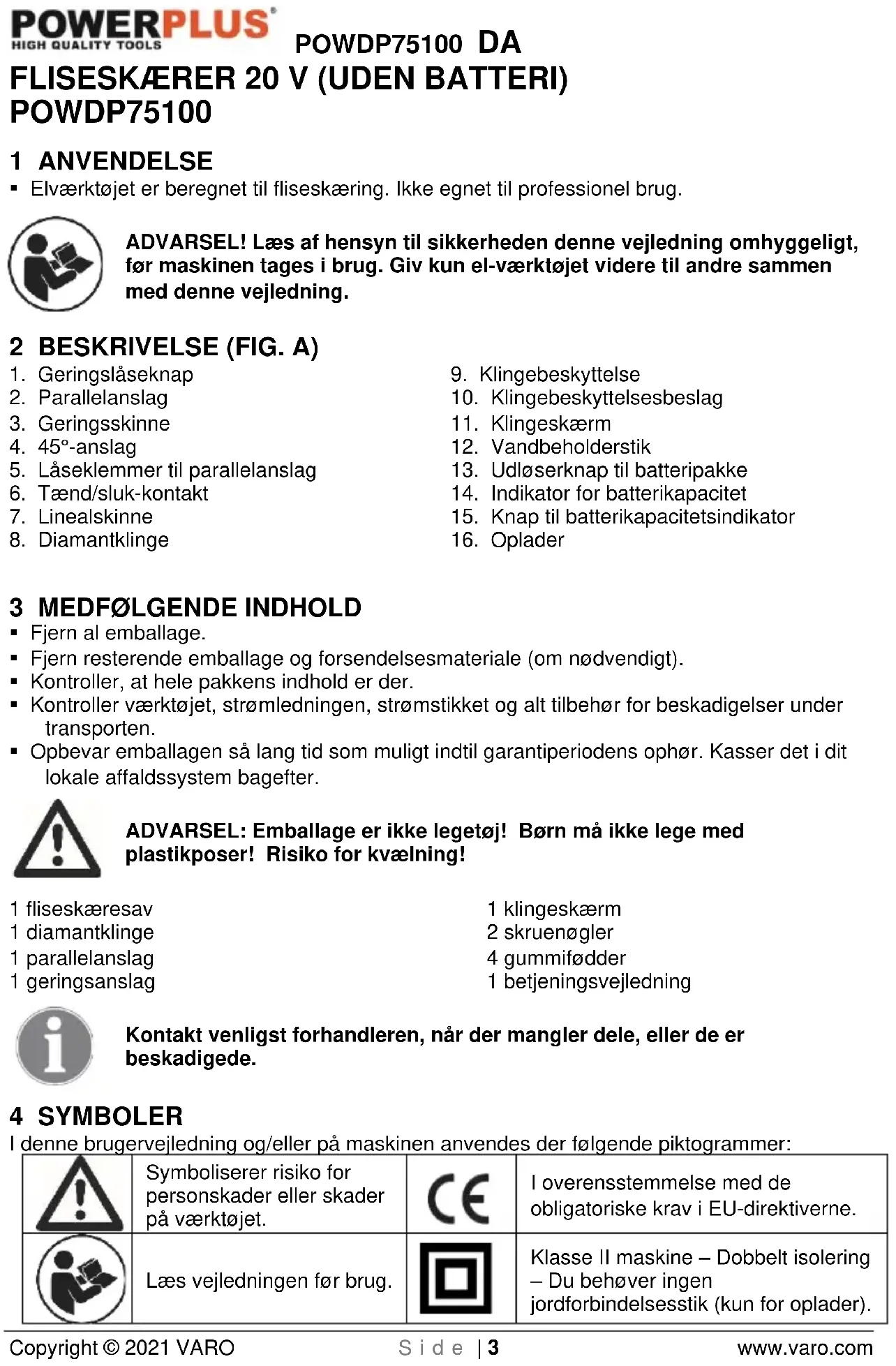

FLISESKÆRER 20 V (UDEN BATTERI)

POWDP75100

1 ANVENDELSE

- Elværktøjet er beregnet til fliseskæring. Ikke egnet til professionel brug.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG. A)

1. Geringsläseknap
2. Parallelanslag
3. Geringsskinne
4. 45°-anslag
5. Låseklemmer til parallelanslag
6. Tænd/sluk-kontakt
7. Linealskinne
8. Diamantklinge
9. Klingebeskyttelse
10. Klingebeskyttelsesbeslag
11. Klingeskærm
12. Vandbeholderstik
13. Udløserknap til batteripakke
14. Indikator for batterikapacitet
15. Knap til batterikapacitetsindikator
16. Oplader

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
■ Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

1 fliseskæresav

1 diamantklinge

1 parallelanslag

1 geringsanslag

1 klingeskærm

2 skruenøgler

4 gummifødder

1 betjeningsvejledning

Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

	Symboliserer risiko for personskader eller skader på værktøjet.		I overensstemmelse med de obligatoriske krav i EU-direktiverne.
	Læs vejledningen før brug.		Klasse II maskine – Dobbelt isolering – Du behøver ingenjordforbindelsesstik (kun for oplader).
	Brug øjenbeskyttelse.		Brug høreværn.
	Brug beskyttelseshandsker.
	Omgivelsestemperatur 40 °C maks. (kun for batteri).		Batteripakken må ikke udsættes for vand.
	Brug kun batteriet og opladeren i lukkede rum.		Brænd ikke batteripakken eller opladeren.

5 GENERELLE SIKKERHEDSFORSKRIFTER

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „Elværktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

• Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.
• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.
• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.
• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

- Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.

POWDP75100 DA

• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.
• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.
• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.
• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

- Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.

- Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.

- Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.

- El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.

- Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.

- Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.

- Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.5 Service

- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 YDERLIGERE SIKKERHEDSINSTRUKTIONER TIL FLISESKÆRERE

- Dette apparat er ikke beregnet til brug af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, medmindre de har fået tilsyn eller instruktion om brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.

Der må kun anvendes diamantskærehjul med kontinuerlig fælg med ∅110 x ∅22,2 mm.

- Små børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

- Sørg for, at skæreklingen er korrekt afskærmet med skærmen.

- Fjern aldrig sikkerhedsskærmens beslag. Afstanden mellem skæreklingen og sikkerhedsskærmbeslaget må ikke overstige 5 mm.

POWDP75100 DA

• Brug ikke skæreklinger, der er bøjede, deforme eller på anden måde beskadiget.
• Brug ikke skæreklinger, der ikke overholder specifikationerne i denne vejledning
• Start aldrig med at skære fliser, før maskinen har nået fuld hastighed.
  ■ Forsøg aldrig at skære ekstremt små emner.
• Forlad ikke arbeidsområdet, før maskinen er slukket, og skæreskiven er stoppet helt.
• Forsøg aldrig at stoppe skæreklingen ved at påføre pres på siden af klingen.
• Tag altid batteriet ud, inden du udfører vedligeholdelse.
• Brug ikke maskinen, før den er samlet og installeret i henhold til vejledningen.
• Udfør ikke design, montering eller konstruktion på bordet, mens maskinen er tændt.
• Tag batteriet ud, og rengør bordet, inden du forlader arbejdsmarkedet.
• Sørg for, at den valgte diamantskive er egnet til det materiale, der skal skæres.
• Fejl i maskinen, herunder skærme eller diamantskiver, skal indberettes, så snart de opdages. Brug aldrig maskinen uden monterede skærme.
• Arbeidsemnets maksimale størrelse er 1 m².
• Denne fliseskærer skal bruges med begrænsninger i omgivelsesforholdene (mellem 15 °C og 30 °C).
• Skarpe kanter og splinter på keramiske fliser kan let forårsage rifter. Brug arbejdshandsker til håndtering samt under skæring af fliser.
• Hold hænderne væk fra skæreområdet og klingen.
• Hold din krop placeret på begge sider af klingen, men ikke på linje med klingen. Tilbageslag kan få værktøjet til at springe baglæns.
• Ræk ikke ind under emnet. Skærmen kan ikke beskytte dig mod klingen under arbejdsemnet.
• Forsøg ikke at fjerne afskåret materiale, når klingen roterer. Bemærk, at klingen fortsætter med at køre i et stykke tid, efter at motoren er slukket.
• Vådskær aldrig med klinger designet til tørskæring. Der er fare for klingebrud og alvorlig personskade.
• Diamantklinger skærer ikke materiale, i stedet sliber de materialet for at udføre en skærehandling. Før ikke klingen hurtigere ind i flisen/murværket, end klingen kan slibe det.
• Slib aldrig en flise med siden af klingen, eller forsøg ikke at foretage radius- eller kurvesnit. Dette vil beskadige klingen og kan forårsage klingebrud.

7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE

Brug kun batterier og opladere, der er egnede til denne maskine.

7.1 Batterier

• Må aldrig åbnes – uanset grund.
• Må ikke opbevares på steder, hvor temperaturen kan overstige 40 °C.
• Må kun oplades ved omgivende temperaturer mellem 4 °C og 40 °C.
• Ved bortskaffelse af batterier, skal du følge instruktionerne i afsnittet "Beskyttelse af miljøet".
• Der må ikke forårsages kortslutninger. Hvis der oprettes forbindelse mellem den positive (+) og negative (-) terminal direkte eller via utilsigtet kontakt med metalgenstande, kortsluttes batteriet, og en intens strøm vil forårsage varmeudvikling, der kan føre til beskadigelse af batterihylsteret eller brand.
• Må ikke opvarmes. Hvis batterier opvarmes til over 100 °C, kan forseglende og isolerende separatorer og andre polymer-komponenter blive beskadiget og resultere i lækage og /eller intern kortslutning vil føre til varmegenerering, der forårsager brud eller brand.

POWDP75100 DA

Desuden må batterierne ikke bortskaffes i ild, da dette kan medføre eksplosion og / eller intens brænd.

- Under ekstreme forhold kan der forekomme batterilækage. Hvis du bemærker væske på batteriet, skal du gøre følgende:

- Tør forsigtigt væsken af med en klud. Undgå hudkontakt.

– I tilfælde af kontakt med hud eller øjne skal du følge instruktionerne nedenfor.

√ Skyl straks med rent vand. Neutraliser med en mild syre såsom citronsaft eller eddike.

√ I tilfælde af øjenkontakt skal der skylles rigeligt med rent vand i mindst 10 minutter. Søg læge.

Brandfare! Undgå at kortslutte kontakterne i et frakoblet batteri. Batteriet må ikke brændes.

7.2 Opladere

• Oplad aldrig ikke-genopladelige batterier.
• Defekte ledninger skal udskiftes øjeblikkeligt.
• Må ikke udsættes for vand.
• Opladeren må ikke åbnes.
• Der må ikke eksperimenteres med opladeren.
• Opladeren er kun beregnet til indendørs brug.

8 MONTERING

Inden du bruger fliseskæresaven, skal gummifødderne, diamantklingen, klingeskærmen og parallelanslaget monteres.

8.1 Montering af diamantklingen

1. Fjern 45°-anslaget. (Fig. 1a)
2. Fjern skruen og skiven fra klingeskærmen. (Fig. 1b)
3. Løft klingeskærmen ud af hakket. (Fig. 1c)
4. Fjern klingemøtrikken og den ydre flange fra spindlen. (Fig. 1d)
5. Anbring diamantklingen på spindlen, så den flugter centralt på den indvendige flange, og anbring derefter den ydre flange på spindlen.

Bemærk: Sørg for, at klingens rotation svarer til pilen markeret på huset.

1. Brug nøglen, der følger med denne enhed, til at udskifte klingemøtrikken. Stop spindelen fra at rotere med den ene skruenøgle, mens du strammer klingemøtrikken med den anden. (Fig. 1e)

8.2 Montering af klingeskærmen

1. Fjern skruen og skiven fra klingeskærmens beslag. (Fig. 2a)
2. Anbring klingeskærmens beslag i beholderen. 'L'-delen af beslaget skal pege mod midten af bordet. (Fig. 2b)
3. Skub klingebeskyttelsesbeslaget op i spalten bag diamantklingen bag på bordet. (Fig. 2c)
4. Mens du holder klingebeskyttelsesbeslaget opad og på plads, skal du fastgøre det til bordpladen med skruen og skiven. (Fig. 2d)

Bemærk: Sørg for, at klingebeskyttelsesbeslaget er justeret i forhold til midten af diamantklingen.

1. Skub klingedækslet tilbage til dets oprindelige position. (Fig. 2e)

2. Fastgør klingedækslet med skiven og skruen. (Fig. 2f)

3. Genmonter 45°-anslaget. (Fig. 2g)

4. Fjern grebet, bolten og skiven fra klingeskærmen.

5. Anbring klingeskærmen på klingeskærmsbeslaget. Fastgør den med bolten, skiven og grebet. Stram grebet tilstrækkeligt til, at klingeskærmen hviler på bordet, men løftes, när arbejdsemnet skubbes ind i diamantklingen. (Fig. 2h)

9 OPSÆTNING OG JUSTERINGER

ADVARSEL! Sørg for, at batteriet er taget ud, inden du udfører en af følgende handlinger.

9.1 Opsætning af parallelanslaget

1. Løsn parallelanslagets låseklemmer, og anbring anslaget på arbejdsbordet. Sørg for, at dette er parallelt med klingen. Brug linealskinnen til at hjælpe med at opnå den ønskede skærebredde. (Fig. 3a)

2. Fastgør parallelanslaget med låseklemmerne. (Fig. 3b)

9.2 Opsætning af geringsskinnen

1. Når parallelanslaget er fastgjort, kan geringskinnen fastgøres på det med klemmer. Geringsskinnen kan let bevæges fremad og bagud på parallelanslaget. (Fig. 3c)

2. Løsn låsegrebet til geringsskinnen, og juster geringsskalaen til den ønskede skærevinkel, som vist på geringsmåleren. Fastgør låsegrebet til geringsskinnen. (Fig. 3d)

9.3 Opsætning af 45°-anslaget

Løft 45°-anslaget, løft støtten ud, og skub tapperne i de tilsvarende huller i skjoldet. Sørg for, at anslaget er korrekt fastgjort, inden du skærer. (Fig. 4)

9.4 Vandbeholder

1. Fjern 45°-anslaget og fyld vandbeholderen med tilstrækkelig rent vand til lige akkurat at dække diamantklingens nederste kant. Højst ¼ af diamantklingen må nedsænkes i vand. (Fig. 5a)

2. Når du er færdig med at skære, skal du tage proppen ud af tanken for at dræne vandet. (Fig. 5b)

Bemærk: Proppen er også en overløbssikkerhedsanordning. Hvis enheden er overfyldt, vil der løbe vand ud.

ADVARSEL: Tilsæt ikke kemikalier eller rengøringsmidler til vandet.

10 BETJENING

10.1 Opladning af batteripakken

Batteripakken til dette værktøj leveres i uopladt tilstand for at forebygge eventuelle problemer. Af denne grund skal batteripakken oplades før den første ibrugtagning.

Bemærk: Batterierne vil ikke nå fuld opladning første gang, de bliver opladet. Tillad flere cyklusser før produktet overlades til fulde. Batteriet må kun bruges indendørs.

Efter normal brug kræves ca. 1 times ladetid for, at batteriet er fuldt opladet.

Batteriet kan blive varmt under opladningen, og dette er normalt og ikke tegn på et problem. Anbring ikke opladeren i et område med ekstrem varme eller kulde. Normal stuetemperatur giver de bedste forhold. Når batteriet bliver fuldt opladet, skal du frakoble opladeren fra strømforsyningen og fjerne batteriet fra opladeren.

Bemærk:

1. Lad batteriet køle helt af, før det oplades.
2. Efterse batteriet før opladning. Revnede eller utætte batterier må ikke oplades.

10.1.1 Opladningsindikation (Fig. 6)

Slut opladeren til stikkontakten:

• Lyser grønt: klar til opladning.
• Blinker rødt: oplader.
  ■ Lyser grønt: opladet.
• Lyser grønt og rødt: batteri eller oplader defekt.

Bemærk: Hvis batteriet ikke sidder ordentligt, skal du frakoble det og bekræfte, at batteriet er af den rigtige model til denne lader som vist på specifikationsdiagrammet. Oplad ikke andre batteripakkeri eller et batteri, der ikke passer korrekt i opladeren.

1. Overvåg oplader og batteripakke regelmæssigt, mens de er tilkoblet.
2. Træk opladerens stik ud, og frakobl opladeren fra batteripakken, når opladningen er afsluttet.
3. Lad batteripakken køle helt af, inden den bruges.
4. Opbevar opladeren og batteripakken indendørs og utilgængeligt for børn.

Bemærk: Hvis batteriet er varmt efter kontinuerlig brug i værktøjet, skal du lade det køle ned til stuetemperatur, inden det oplades. Dette vil forlænge levetiden på dine batterier.

BEMÆRK: Fjern batteripakken fra opladeren ved at bruge din tommelfinger eller fingre, tryk på batteriets udløserknap i og træk batteriet ud på samme tid.

10.2 Batterikapacitetsindikator (Fig. 6a)

Ved hjælp af batterikapacitetsindikatorerne på batteripakken kan du kontrollere status for batteriets kapacitet ved at trykke på knappen (12). Inden du bruger maskinen, skal du trykke på afbryderen for at kontrollere, om batteriet har tilstrækkelig kapacitet til at fungere ordentligt. Disse 3 LED'er viser status for batteriets kapacitet:

3 LED'er er tændte: Batteri fuldt opladet.

2 LED'er er tændte: Batteri 60 % opladet.

1 LED er tændt: Batteri næsten afladet.

10.3 Indsættelse og udtagning af batteriet

ADVARSEL: Før du foretager eventuelle justeringer skal du sikre, at boret er slukket med rotationsretningsomskifteren i midterpositionen.

• Fjern batteriet: ved at trykke batteriets frigørelsesrigel ind og samtidig trække batteriet ud.
• Indsæt batteriet ved at skubbe batteriet ind I kontakterne på værktøjet.

10.4 Tænd/sluk-kontakt

Aktiver fliseskæresaven ved at skubbe tænd/sluk-kontakten til venstre (I). (Fig. 7a) Deaktiver fliseskæresaven ved at skubbe tænd sluk-kontakten til højre (0). (Fig. 7b)

FORSIGTIG: Lad altid klingen nå fuld hastighed, inden du udfører nogen skæreoperationer.

ADVARSEL: Diamantklingen vil fortsætte med at rotere i et par sekunder, efter at fliseskæreren er slukket. Vent på, at klingen stopper, før klingen fjernes.

10.5 Lige snit (Fig. 8a)

Juster parallelanslaget til den ønskede bredde. Hold emnet sikkert, og før det jævnt med let tryk ind i diamantklingen. Hold kanterne på emnet, og tryk dem fast for at forhindre, at emnet løftes under drift.

10.6 Smigsnit (Fig. 8b)

Hæv 45°-anslaget, hvis du vil skære en vinkel eller skråkant på emnet. Lav snittet med samme teknik som et lige snit. Indvendige eller udvendige skråsnit kan foretages ved at dreje emnet med forsiden opad eller nedad.

10.7 Geringssnit (Fig. 8c)

Med geringsskinnen fastgjort på parallelanslaget, skal du justere geringsvinklen til den ønskede vinkel. Hold geringsskinnen og emnet fast, og før emnet jævnt ind i diamantklingen. Sørg for, at emnet sidder passer godt i skinnen, før du skærer.

11 UDSKIFTNING AF KLINGEN

FORSIGTIG: Brug aldrig en klinge, der er for tyk til, at den ydre klingeskive kan komme i indgreb med fladerne på spindlen. Dette forhindrer klingeskruen i at fastgøre klingen korrekt på spindlen.

FORSIGTIG: Brug aldrig en klinge, der er for tyk til, at den ydre klingeskive kan komme i indgreb med fladerne på spindlen. Dette forhindrer klingeskruen i at fastgøre klingen korrekt på spindlen.

11.1 Sådan skiftes klingerne

1. Sørg for, at batteriet er frakoblet maskinen.
2. Fjern 45°-anslaget. (Fig. 9a)

3. Fjern skruen og skiven fra klingeskærmen. (Fig. 9b)

4. Løft klingeskærmen ud af hakket. (Fig. 9c)

5. Fjern klingemøtrikken, den ydre flange og den gamle klinge fra spindlen. (Fig. 9d)
6. Sæt den nye diamantklinge på spindlen, så den er centreret på den indvendige flange. Sæt derefter den ydre flange på spindlen.

Bemærk: Sørg for, at klingens rotationsretning svarer til pilen markeret på huset.

1. Skru klingemøtrikken på igen. Enheden leveres med 2 skruenøgler. Stop spindlen med rotere med den ene skruenøgle, mens du spænder klingemøtrikken med den anden. (Fig. 9e)
2. Sæt klingeskærmen tilbage i hakket, og stram derefter skruen og skiven.
3. Genmonter 45°-anslaget. (Fig. 9g)

12 RENG∅RING OG VEDLIGEHOLDELSE

VIGTIGT: Inden du rengør fliseskæreren eller udfører vedligeholdelsesprocedurer, skal du sikre dig, at motoren er deaktiveret, og at batteriet fjernes fra maskinen.

12.1 Rengøring

• Hold altid ventilationshullerne på fliseskæresaven rene, og sørg for, at fremmedlegemer ikke trænger ind i dem.
• Hvis huset på fliseskæresaven skal rengøres, må du ikke bruge opløsningsmidler, men kun en fugtig blød klud.
• Blæs støv fra fliseskæresaven gennem ventilationsåbningerne med trykluft med jævne mellemrum for at sikre et støvfrit værktøj.

- Vores maskiner er konstrueret til at fungere i lang tid med et minimum af vedligeholdelse. Kontinuerlig tilfredsstillende drift afhænger af korrekt vedligeholdelse af maskinen og regelmæssig rengøring.

13 TEKNISKE OPLYSNINGER

Skærehjulsdiameter	110 mm
Strømforsyning	20 Volt DC
Maksimal hastighed	3800 min-1
Klingestørrelse	110 mm x 22,2 mm
Skæredybde	24 mm
Vandbeholder	Ja
Klingemateriale	Diamantspids

14 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)

Lydtryksniveau LpA	97 dB(A)
Lydeffektniveau LwA	106 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

POWDP75100 DA

15 GARANTI

- Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.

- Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.

- Du kan altid få mere information på tlf. 00 32 3 292 92 90.

- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

- Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.

- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)

- Købskvitteringen skal opbevares som bevis på købsdatoen.

- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

- Værktøjet skal oplades mindst en gang om måneden for at sikre, at det fungerer optimalt.

16 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Maskinens enkelte dele må ikke bortskaffes som husholdningsaffald. Sørg for at genbruge disse, hvor der findes egnede anlæg til det. Kontakt de lokale myndigheder eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

17 KONFORMITETSERKLÆRING

VARO – Vic. Van Rompuy N.V – Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at

Varemærke: PowerPlus

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2011/65/EU

2006/42/EC

2014/30/EU

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN62841-1:2015

EN55014-1:2017

EN55014-2:2015

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Mertens Ludo

Ludo Mertens
