Tip de produs	Mașină de tăiat plăci
Marcă	PowerPlus
Model	POWDP75100
Alimentare	Baterie litiu-ion 20 V CC (fără baterie)
Diametrul pânzei	110 mm
Alezajul pânzei	22,2 mm
Viteză la gol	3800 min⁻¹
Adâncimea de tăiere	24 mm
Capacitate de tăiere oblică	Da, ghid la 45°
Capacitate de tăiere în unghi	Da, ghid de unghere reglabil
Răcire cu apă	Da, rezervor de apă integrat
Materialul pânzei	Vârf diamant
Tip de tăiere	Tăiere dreaptă, oblică, în unghi
Siguranță	Protecția pânzei, întrerupător pornire/oprire
Curățare	Cârpă moale umedă, aer comprimat pentru fante
Întreținere	Verificare regulată a pieselor mobile
Reparabilitate	Piese de schimb originale, service post-vânzare autorizat
Garanție	36 de luni
Încărcător	Încărcător inclus, pentru uz interior, indicator LED
Baterie	Li-ion, compatibil cu încărcătorul furnizat

Întrebări frecvente - POWDP75100 PowerPlus

Cum se schimbă pânza diamantată?

Îndepărtați ghidul la 45°, apoi capacul pânzei. Deșurubați piulița pânzei și flanșa exterioară. Montați noua pânză aliniind sensul de rotație cu săgeata de pe carcasă. Strângeți piulița cu cele două chei furnizate.

Care este adâncimea maximă de tăiere?

Adâncimea maximă de tăiere este de 24 mm.

Se poate tăia gresie în unghi?

Da, datorită ghidului la 45° rabatabil pentru efectuarea tăierilor oblice sau în unghi.

Cum se umple rezervorul de apă?

Îndepărtați ghidul la 45° și turnați apă curată în rezervor până acoperiți marginea inferioară a pânzei, fără a imersa mai mult de 1/4 din pânză. Nu adăugați produse chimice.

Bateria este inclusă?

Modelul POWDP75100 este vândut fără baterie. Bateria și încărcătorul se vând separat sau în kit.

Care este viteza pânzei?

Viteza maximă la gol este de 3800 min⁻¹.

Cum se curăță aparatul?

Utilizați o cârpă moale umedă pentru carcasă și aer comprimat pentru fantele de aerisire. Nu utilizați solvenți. Deconectați bateria înainte de curățare.

Ce trebuie făcut în caz de blocare a pânzei?

Opriți imediat aparatul și deconectați bateria. Nu încercați să eliberați pânza cu mâinile. Așteptați oprirea completă a pânzei, apoi îndepărtați piesa blocată.

Cum se reglează ghidul paralel?

Eliberați clemele de blocare, glisați ghidul paralel la lățimea dorită folosind rigla gradată, apoi fixați clemele. Asigurați-vă că este paralel cu pânza.

Care sunt măsurile de siguranță esențiale?

Purtați întotdeauna ocheală de protecție, mănuși și protecție auditivă. Nu purtați haine largi. Țineți mâinile departe de pânză și așteptați oprirea completă înainte de a atinge piesa.

MANUAL DE UTILIZARE POWDP75100 PowerPlus

5.2 Siguranța electrică....4

5.3 Siguranța personală ....5

5.4 Folosirea și întreținerea aparatului electric ....5

5.5 Service....6

6 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU MAŞINILE DE TĂIAT PLĂCI CERAMICE....6

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE ...... 7

7.1 Acumulatorii....7

7.2 Încărcătoare....7

8 MONTAREA....8

8.1 Montarea discului diamantat....8

8.2 Montarea apărătorii de disc ....8

9 REGLARE ŞI MODIFICĂRI 8

9.1 Reglarea ghidajului paralel 8

9.2 Reglarea ghidajului unghiular....9

9.3 Reglarea ghidajului la 45°....9

9.4 Rezervorul de apă....9

10 MOD DE UTILIZARE....9

10.1 Încărcarea accumulatorului 9

10.1.1 Instructiuni de încărcare (Fig. 6)....10

10.2 Indicator al încărcării accumulatorului (Fig. 6a)....10

10.3 Montarea și demontarea acumulatorului.... 10

10.4 Întrerupător de pornire / oprire 10

POWERPLUS HIGH QUALITY TOOLS

POWDP75100 RO

10.5 Tăierea dreaptă (Fig. 8a)....11
10.6 Tăierea teşită (Fig. 8b)....11
10.7 Tăierea în unghiuri (Fig. 8c)....11
11 ÎNLOCUIREA DISCULUI .... 11
11.1 Modul de înlocuire a discurilor....11
12 CURĂȚAREA ȘI ÎNTRETINEREA....12
12.1 Curățarea....12
12.2 Întreținerea....12
13 DETALII TEHNICE 12
14 ZGOMOT 12
15 GARANTIE 13
16 MEDIU 13
17 DECLARATIA DE CONFORMITATE .... 14

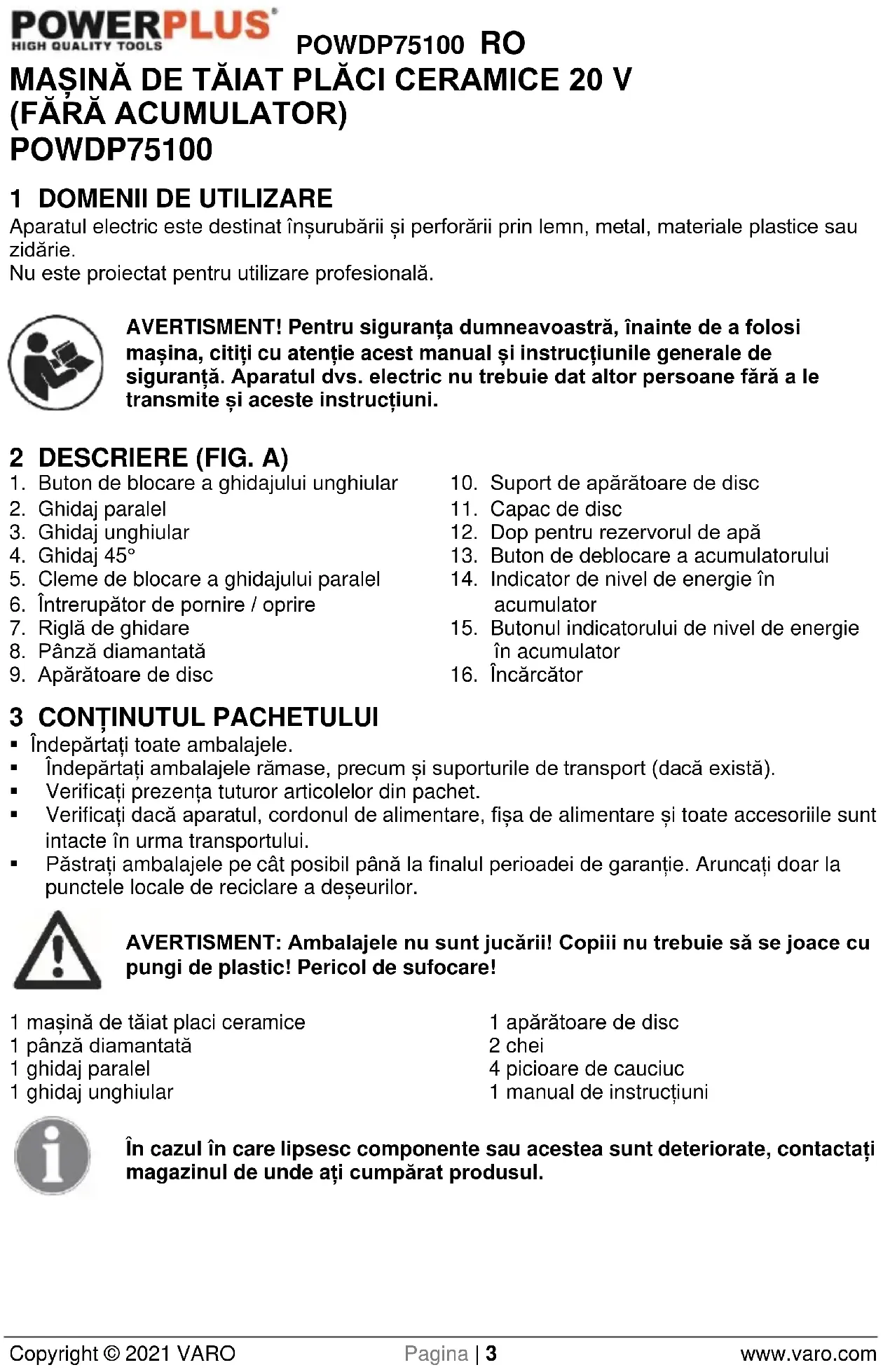

MAŞINĂ DE TĂIAT PLĂCI CERAMICE 20 V (FĂRĂ ACUMULATOR) POWDP75100

1 DOMENII DE UTILIZARE

Aparatul electric este destinat înșurubării și perforării prin lemn, metal, materiale plastice sau zidărie.

Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, înainte de a folosi mașina, citiți cu atenție acest manual și instrucțiunile generale de siguranță. Aparatul dvs. electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A)

1. Buton de blocare a ghidajului unghiular
2. Ghidaj paralel
3. Ghidaj unghiular
4. Ghidaj 45°
5. Cleme de blocare a ghidajului paralel
6. Întrerupător de pornire / oprire
7. Riglă de ghidare
8. Pânză diamantată

9. Apărătoare de disc

10. Suport de apărătoare de disc

11. Capac de disc
12. Dop pentru rezervorul de apă
13. Buton de deblocare a accumulatorului
14. Indicator de nivel de energie în acumulator
15. Butonul indicatorului de nivel de energie în accumulator
16. Încărcător

3 CONTINUTUL PACHETULUI

• Îndepărtați toate ambalajele.
• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
  ■ Verificati prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deseurilor.

AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

1 maşină de tăiat placi ceramice
1 pânză diamantată
1 ghidaj paralel
1 ghidaj unghiular

1 apărătoare de disc
2 chei
4 picioare de cauciuc
1 manual de instructiuni

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual și sau pe mașină se folosesc următoarele simboluri:

	Semnifică risc de rănire sau de deteriorare a aparatului.		În conformitate cu cerințele esențiale ale Directivelor europene.
	Citiți manualul înainte de utilizare.		Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare (numai pentru încărcător).
	Purtați întotdeauna ochelari de protecție.		Purtați întotdeauna elemente de protecție auditivă.
	Purtați întotdeauna mănuși de protecție.
	Temperatură ambientă maximă 40 °C (numai pentru acumulator).		Feriți de apă încărcătorul și acumulatorul.
	Utilizați acumulatorul și încărcătorul numai în încinte închise.		Nu dați foc acumulatorului sau încărcătorului.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATUL ELECTRIC

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
• Nu utilizati aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

• Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.
• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.

POWDP75100 RO

• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în miscare. Cablurile deteriorate sau încălcite cresc riscul de electrocutare mortală.
• Când aparatul electric funcționează în exterior, folositi un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.
• Dacă trebuie folosit aparatul electric în medii umede, folosiți un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protectiile auditive, reduce rănirile.
• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a băga aparatul în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
• Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folositi în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
• Nu utilizați aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul electric. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.
• Depozitați aparatul oprit departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potențial periculoase dacă sunt folosite de persoane neinstruite.
• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prost întreținute.
• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, fac mai greu priză și sunt mai ușor de controlat.
• Utilizați aparatul, accesoriiile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și

operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

5.5 Service

- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.

6 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU MAŞINILE DE TĂIAT PLĂCI CERAMICE

• Aparatul nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mintale reduse, ori lipsite de experiență și de cunoștințe, decât dacă acestora li s-a asigurat de către o persoană care răspunde pentru siguranța lor supravegherea sau instruirea privind utilizarea aparatului.
  Se pot utiliza doar discuri diamantate cu margine de tăiere continuă, ∅110 x ∅22,2 mm
• Copiii trebuie supravegheati, pentru a evita joaca cu aparatul.
• Verificati dacă discul de tăiere este protejat corespunzător de apărătoare.
• Nu scoateți niciodată suportul apărătorii de disc. Distanța dintre discul de tăiere și suportul de apărătoare de disc nu trebuie să depășească 5 mm.
• Nu utilizati discuri de tăiere îndoite, deformate sau deteriorate în orice alt mod.
• Nu utilizați discuri de tăiere neconforme cu specificațiile din acest manual.
• Nu tăiați plăci ceramice înainte ca mașina să atingă viteza maximă.
• Nu încercați tăierea unor bucăți extrem de mici.
• Nu părăsiți zona de lucru înainte de oprirea mașinii și oprirea completă a discului tăietor.
• Nu încercați niciodată oprirea discului de tăiere prin apăsarea pe partea laterală a acestuia.
  ■ Deconectați întotdeauna bateria înainte de a efectua lucrări de întretinere.
• Utilizați aparatul doar după montarea completă și instalarea conform instrucțiunilor.
• Nu efectuați lucrări de proiectare, montaj sau construcție pe masă cu mașina pornită.
• Deconectați bateria și curățați masa înainte de a părăsi zona de lucru.
• Aveți grijă la alegerea discurilor de tăiere, să corespundă cu materialul care trebuie tăiat.
• Defecțiunile aparatului, inclusiv ale apărătorilor sau ale discurilor diamantate trebuie raportate imediat după descoperirea acestora. Nu utilizați aparatul fără a avea montată apărătoarea.
• Dimensiunea maximă a piesei de prelucrat trebuie să fie de 1 m².
• Această mașină de tăiat plăci ceramice trebuie utilizată cu limitări privind condițiile ambiante (între 15 °C și 30 °C).
• Marginile ascuțite și așchiile provenite de la plăcile ceramice pot provoca cu ușurință tăieturi. Purtați mănuși de protecție atunci când manipulați și atunci când tăiați plăci ceramice.
• Tineți mâinile departe de zona de tăiere și de disc.
• Aşezati-vă pe oricare dintre lateralele discului, dar nu în prelungirea acestuia. Reculul poate provoca proiectarea aparatului către înapoi.
• Nu băgați mâna sub piesa de prelucrat. Apărătoarea nu vă poate proteja de disc sub piesa de prelucrat.
  Nu încercați să îndepărtați materialul tăiat cât timp este în funcțiune discul. Rețineți că discul continuă să se rotească timp de câteva secunde după oprirea motorului.
  Nu tăiați niciodată în mediu umed utilizând discuri proiectate pentru tăiere uscată. Există pericolul de crăpare a discului și de vătămare personală gravă.

POWDP75100 RO

• Discurile diamantate nu taie materialul ci îl polizează, rezultând astfel operațiunea de tăiere. Nu împingeti discul în placa ceramică / zidărie mai repede decât poate poliza discul.
• Nu polizați niciodată o placă ceramică utilizând partea laterală a discului și nu încercați să efectuați tăieri radiale sau curbate. Aceste operațiuni vor deteriora discul și pot provoca ruperea discului.

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE

Folosiți doar acumulatori și încărcătoare aplicabile pentru această unealtă.

7.1 Acumulatorii

• Nu încercați deschiderea sub niciun motiv.
• Nu depozitați în locuri unde temperatura poate depăși 40 °C.
  Încărcați numai la temperaturi ambiante între 4 °C și 40 °C.
• Depozitați acumulatorii într-un spațiu uscat și răcoros (5 °C-20 °C). Nu depozitați niciodată acumulatorii descărcați.
• Este recomandată descărcarea și reîncărcarea cu regularitate a accumulatorilor Li-ion (de cel puțin 4 ori pe an). Nivelul ideal de încărcare a accumulatorilor Li-ion în vederea depozitării pe termen lung este de 40% din capacitatea sa.
• La eliminarea accumulatorilor, respectați instrucțiunile din capitolul „Protectia mediului”.
• Evitați producerea de scurtcircuite. La conectarea directă sau accidentală, prin intermediul unor obiecte metalice, a bornelor pozitivă (+) și negativă (-), accumulatorul este scurtcircuitat și se va produce un curent de intensitate ridicată, care poate provoca ruperea sau aprinderea carcasei.
• Nu încălziți. La încălzirea accumulatorilor la peste 100 °C, garniturile de etanșare și izolare și alte componente din polimeri se pot deteriora, provocând scurgeri de electrolit și / sau scurtcircuite interne, care generează căldură și provoacă ruperea sau aprinderea. De asemenea, nu aruncați accumulatorii în foc. Pericol de incendiu, explozie și / sau arsuri grave.
• În condiții extreme se pot produce scurgeri din acumulatori. În caz că se observă lichid pe suprafața bateriei, procedați după cum urmează:

-Ştergeti cu atenție lichidul cu o cârpă. Evitați contactul cu pielea.

-În caz de contact cu pielea sau cu ochii, urmati instructiunile de mai jos:

√ Clătiți imediat cu apă. Neutralizați cu un acid slab, cum ar fi sucul de lămâie sau oțetul.
√ În caz de contact cu ochii, clătiți cu apă curată din abundență, timp de cel puțin 10 minute. Prezentati-vă la medic.

Pericol de incendiu! Evitați scurtcircuitarea bornelor unui accumulator desprins. Nu dati foc accumulatorului.

7.2 Încărcătoare

• Nu încercați încărcarea bateriilor nere încărcabile.
• Înlocuiti imediat cablurile defecte.
• Feriți încărcătorul de apă.
• Nu deschideti încărcătorul.
• Nu testați încărcătorul.
  Încărcătorul este destinat numai utilizării în interior.

8 MONTAREA

Înainte de utilizarea maşinii de tăiat plăci ceramice trebuie montate picioarele de cauciuc, discul diamantat, apărătoarea discului și ghidajul paralel.

8.1 Montarea discului diamantat

1. Demontați ghidajul la 45°. (Fig. 1a)
2. Scoateți șurubul și șaiba de la apărătoare de disc. (Fig. 1b)
3. Ridicati capacul discului din adâncitura sa. (Fig. 1c)
4. Scoateți piulita discului și flanșa exterioară din ax. (Fig. 1d)
5. Aşezati discul diamantat pe ax astfel încât să fie aliniat central pe flança interioară, apoi aşezati flança exteriorară pe ax.

Notă: Asigurati-vă că direcția de rotație corespunde cu săgeata marcată pe carcasă.

1. Utilizați cheile livrate împreună cu aparatul pentru a fixa la loc piulița discului. Împiedicați cu o cheie rotirea axului și strângeți cu cealaltă piulița discului. (Fig. 1e)

8.2 Montarea apărătorii de disc

Scoateți șurubul și șaiba de la suportul de apărătoare de disc. (Fig. 2a)

Pozitionați suportul de apărătoare de disc în cadrul rezervorului. Partea în „L” a suportului trebuie îndreptată către centrul mesei. (Fig. 2b)

Glisați în sus suportul de apărătoare de disc în fanta din spatele discului diamantat, în partea din spate a mesei. (Fig. 2c)

Tinând suportul de apărătoare de disc îndreptat în sus și în poziție, strângeti-l în partea de sus a mesei cu șurubul și piulița. (Fig. 2d)

Notă: Verificați ca suportul de apărătoare de disc să fie aliniat cu partea centrală a discului diamantat.

1. Glisați capacul discului la loc în poziția sa inițială. (Fig. 2e)
2. Strângeti la locul său capacul de disc cu șaiba și șurubul. (Fig. 2f)
3. Montați la loc ghidajul la 45°. (Fig. 2g)

4. Scoateți butonul, şurubul și şaiba de la apărătoarea de disc.

5. Aşezati apărătoarea de disc pe suportul apărătorii de disc. Asigurați-o la locul ei cu şurubul, șaiba și butonul. Strângeți butonul suficient cât să permită apărătorii de disc să se așeze pe masă dar să se ridice atunci când piesa de prelucrat este împinsă către discul diamantat. (Fig. 2h)

9 REGLARE ŞI MODIFICĂRI

AVERTISMENT! Verificați ca accumulatorul să fie demontat atunci când se efectuează oricare dintre următoarele operațiuni.

9.1 Reglarea ghidajului paralel

1. Eliberați clemele de blocare a ghidajului paralel și așezați ghidajul paralel pe masa de lucru. Asigurați-vă că acesta este paralel cu discul. Utilizați rigla de ghidare pentru a obține lățimea de tăiere dorită. (Fig. 3a)

2. Asigurați la locul său ghidajul paralel utilizând clemele de blocare a ghidajului paralel. (Fig. 3b)

9.2 Reglarea ghidajului unghiular

1. După ce ați asigurat la locul său ghidajul paralel, ghidajul unghiular poate fi fixat cu clempe acesta. Ghidajul unghiular poate fi deplasat cu ușurință înainte și înapoi pe ghidajul paralel. (Fig. 3c)
2. Slăbiti butonul de blocare a ghidajului unghiular și reglați raportorul pentru unghi la unghiul de tăiere dorit, după cum indică raportorul. Asigurați butonul de blocare a raportorului. (Fig. 3d)

9.3 Reglarea ghidajului la 45°

Ridicati ghidajul la 45°, extindeți suportul și fixați lamelele în orificiile aferente de pe platformă. Asigurati ghidajul înainte de a efectua o tăiere. (Fig. 4)

9.4 Rezervorul de apă

1. Scoateți ghidajul la 45° și umpleți rezervorul de apă cu apă curată atât cât să acopere marginea de jos a discului diamantat. Sub apă nu trebuie să se afle mai mult de ¼ din discul diamantat. (Fig. 5a)
2. După ce ați terminat tăierea, scoateți dopul din interiorul rezervorului pentru a-l goli de apă. (Fig. 5b)

Notă: Dopul este, totodată, un element de siguranță la preaplin; dacă ansamblul este umplut excesiv, apa se va vărsa în exterior.

AVERTISMENT: Nu adăugați în apă substanțe chimice sau detergenti.

10 MOD DE UTILIZARE

10.1 Încărcarea accumulatorului

Acumulatorul ferăstrăului alternativ a fost livrat descărcat, pentru a evita eventualele probleme. Trebuie să îl încărcați înainte de utilizare.

Notă: Acumulatorul nu se va încărca complet la prima încărcare. Pentru o încărcare completă, lăsați-l să funcționeze mai multe cicluri complete încărcare – descărcare. Acumulatorul trebuie utilizat doar la interior.

După utilizarea normală, este necesară încărcarea timp de aproximativ o oră pentru ca accumulatorul să fie încărcat complet.

Acumulatorul se va încălzi ușor în timpul încărcării. Acest lucru este normal și nu indică o problemă.

Nu așezați încărcătorul în locuri foarte calde sau foarte reci. Cel mai bine este să fie așezat la temperatura camerei. După încărcarea completă a accumulatorului, deconectați încărcătorul de la priză și scoateți accumulatorul din încărcător.

Notă:

1. Lăsati accumulatorul să se răcească complet înainte de a-l încărca.
2. Verificați acumulatorul înainte de încărcare. Nu încărcați un accumulator crăpat sau care prezintă scurgeri.

10.1.1 Instructiuni de încărcare (Fig. 6)

Conectați încărcătorul la priza de curent:

• Verde aprins continuu: gata de încărcare.
• Rosu intermitent: în curs de încărcare.
  ■ Verde aprins continuu: încărcat.

- Verde și roșu aprinse continuu: acumulatori deteriorați sau încărcător deteriorat.

Notă: Dacă accumulatorul nu se potrivește, deconectați-l și verificați dacă accumulatorul este modelul corect pentru acest încărcător, ca în tabelul de specificații. Nu încărcați niciun alt accumulator care nu se cuplează perfect la încărcător.

1. Verificați frecvent încărcătorul și setul de acumulatori în timp ce acestea sunt conectate.
2. Scoateți din priză încărcătorul și deconectați-l de la setul de accumulatori la terminarea încărcării.
3. Lăsați setul de accumulatori să se răcească total înainte de utilizare.
4. Tineți încărcătorul și setul de accumulatori în interior, dar nu la îndemâna copiilor.

NOTĂ: Dacă accumulatorul este fierbinte după utilizarea prelungită în aparat, lăsați-l să se răcească până la temperatura camerei înainte de reîncărcare. În acest mod veți prelungi durata de utilizare a accumulatorilor.

NOTĂ: Scoateți acumulatorul din stativul încărcătorului cu ajutorul degetelor, apăsați pe butonul de eliberare a acumulatorului și extrageți, simultan, acumulatorul.

10.2 Indicator al încărcării accumulatorului (Fig. 6a)

Pe setul de accumulatori există indicatoare de încărcare a accumulatorului, puteți verifica starea de încărcare a accumulatorului apăsând butonul (12). Înainte de utilizarea aparatului, apăsați declanșatorul comutator pentru a verifica dacă accumulatorul este suficient de încărcat pentru funcționare corespunzătoare.

Cele 3 LED-uri pot indica starea nivelului de încărcare a accumulatorului:

3 LED-uri aprinse: Acumulator încărcat complet.

2 LED-uri aprinse: Acumulator încărcat 60%.

1 LED aprins: Acumulator aproape descărcat.

10.3 Montarea și demontarea acumulatorului

AVERTISMENT: Înainte de a efectua reglaje, asigurați-vă că mașina este oprită, iar comutatorul de selecție a direcției este în poziția centrală.

• Scoaterea acumulatorului: apăsați mecanismul de deschidere a compartimentului acumulatorului și simultan trageți afară setul de acumulatori.
• Pentru a introduce accumulatorul, apăsați accumulatorul pe contactele aparatului.

10.4 Întrerupător de pornire / oprire

Activati mașina de tăiat plăci ceramice împingând către stânga întrerupătorul de pornire/oprire (I). (Fig. 7a)

Dezactivați mașina de tăiat plăci ceramice împingând către partea roșie din dreapta întrerupătorul de pornire/oprire (0). (Fig. 7b)

ATENTIE: Așteptați întotdeauna atingerea turației maxime a discului înainte de a efectua tăierea.

AVERTISMENT!: Discul diamantat va continua să se rotească timp de câteva secunde după dezactivarea aparatului. Așteptați oprirea completă a discului înainte de demontarea acestuia.

10.5 Tăierea dreaptă (Fig. 8a)

Reglați ghidajul paralel la lățimea dorită. Țineți în siguranță piesa de prelucrat și ghidați-o uniform și apăsând ușor către discul diamantat. Țineți marginile piesei de prelucrat și apăsați cu fermitate în jos pentru a preveni ridicarea piesei de prelucrat în timpul operațiunii.

10.6 Tăierea teşită (Fig. 8b)

Ridicați ghidajul la 45° dacă doriți să tăiați sub un unghi sau teșit marginea piesei de prelucrat. Efectuați tăierea utilizând aceeași tehnică de la tăierea dreaptă. Tăierile teșite interne sau externe pot fi realizate rotind piesa de prelucrat cu fața în jos sau în sus.

10.7 Tăierea în unghiuri (Fig. 8c)

Având ghidajul unghiular fixat cu cleme pe ghidajul paralel, reglați unghiul de tăiere la valoarea dorită. Țineți în siguranță ghidajul unghiular și piesa de prelucrat și ghidați uniform piesa de prelucrat către discul diamantat. Verificați ca piesa de prelucrat să se fixeze cu fermitate în ghidaj, înainte de a efectua tăierea.

11 ÎNLOCUIREA DISCULUI

ATENTIE: Nu utilizati niciodată un disc ce este prea gros pentru a permite șaibei exterioare a discului cuplarea cu spațiile plate de pe ax. Acest lucru va împiedica fixarea în siguranță a șurubului discului pe ax.

ATENTIE: Nu utilizati niciodată un disc mai mare decât capacitatea declarată a mașinii de tăiat plăci ceramice. Discul ar putea intra în contact cu apărătoarea de disc și poate rezulta vătămarea personală sau avarierea mașinii. Această situație nu va fi acoperită de garanția acordată mașinii de tăiat plăci ceramice.

11.1 Modul de înlocuire a discurilor

1. Verificați să fie scos accumulatorul din mașină.
2. Demontați ghidajul la 45°. (Fig. 9a)
3. Scoateți şurubul și şaiba de la capacul discului. (Fig. 9b)
4. Ridicati capacul discului din adâncitura sa. (Fig. 9c)
5. Scoateți de pe ax piulița discului, flanșa exterioară și discul vechi. (Fig. 9d)
6. Asezați pe ax noul disc diamantat astfel încât să fie alinat central pe flança interioară. Apoi fixați flança exteriorară pe ax.

Notă: Asigurați-vă că direcția de rotație a discului corespunde cu săgeata marcată pe carcasă.

1. Montați la loc piulița discului. Unitatea este livrată împreună cu 2 chei; împiedicați cu o cheie rotirea axului și strângeti cu cealaltă piulița discului. (Fig. 9e)

2. Fixați la loc capacul de disc în adâncitura sa, apoi strângeti şurubul și piulița.

3. Montați la loc ghidajul la 45°. (Fig. 9g)

12 CURĂȚAREA ȘI ÎNTRETINEREA

IMPORTANT: Înainte de a curăța mașina de tăiat plăci ceramice sau de a efectua orice operațiune de întreținere, verificați dezactivarea motorului și demontarea de pe aparat a acumulatorului.

12.1 Curățarea

• Păstrați permanent curate fantele de aerisire a aparatului și împiedicați pătrunderea oricăror corpuri străine în acesta.
• Dacă este necesară curățarea carcasei aparatului, nu utilizați solventi ci doar o cârpă moale, umezită.
• Suflați periodic praful din fantele de aerisire ale aparatului cu aer comprimat, pentru a asigura curățarea aparatului de praf.

12.2 Întreținerea

- Maşinile noastre au fost proiectate să funcționeze o perioadă lungă de timp cu minim de întreținere. Funcționarea continuă satisfăcătoare depinde de îngrijirea corectă a maşinii și de curățarea ei regulată.

13 DETALII TEHNICE

Diametrul discului de tăiere:	110 mm
Alimentarea cu energie	20 volți c.c.
Turație maximă	3800 min ^-1
Dimensiunea discului	110 mm x 22,2 mm
Adâncime de tăiere	24 mm
Tăiere umedă	Da
Materialul discului	Margine diamantată

14 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustică LpA	97 dB(A)
Nivel de putere acustică LwA	106 dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protectie auditivă.

15 GARANTIE

- Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator. - Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

- Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.

- Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

- Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

- Puteti obține întotdeauna mai multe informații, apelând numărul de telefon [phone].

- Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

- În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întretinerii neglijente sau suprasolicitării.

- Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excessive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.

- Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garantie în cazul înlocuirii unui aparat.

- Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV

- Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întretinute periodic, ...)

Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

- Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

- Pentru a se asigura functionarea optimă, aparatul trebuie încărcat minim 1 dată pe lună.

16 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Componente uzate ale mașinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că

produsul: Maşină de tăiat plăci ceramice – funcționează cu accumulator

marcă de comerț: PowerPlus

model: POWDP75100

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

2006/42/EC

2014/30/EU

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN62841-1:2015

EN55014-1:2017

EN55014-2:2015

Însărcinat cu depozitarea documentației tehnice: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Mertens Ludo

Ludo Mertens

Divizia de reglementare – Director de conformitate
