Produkttyp	Kakelskärare
Märke	PowerPlus
Modell	POWDP75100
Strömförsörjning	Litiumjonbatteri 20 V DC (utan batteri)
Bladdiameter	110 mm
Bladets borrning	22,2 mm
Tomgångshastighet	3800 min⁻¹
Skärdjup	24 mm
Kapacitet för snedskärning	Ja, guide i 45°
Gerskärningskapacitet	Ja, justerbar gerguide
Vattenkylning	Ja, inbyggd vattentank
Bladmaterial	Diamantspets
Skärtyp	Raka snitt, vinkelsnitt, gersnitt
Säkerhet	Bladskydd, på/av-brytare
Rengöring	Fuktig mjuk trasa, tryckluft för springor
Underhåll	Regelbunden kontroll av rörliga delar
Reparerbarhet	Originalreservdelar, auktoriserad service
Garanti	36 månader
Laddare	Laddare ingår, inomhusbruk, LED-indikator
Batteri	Li-jon, kompatibel med medföljande laddare

Vanliga frågor - POWDP75100 PowerPlus

Hur byter jag diamantbladet?

Ta bort 45°-guiden, sedan bladskyddet. Skruva loss bladmuttern och den yttre flänsen. Montera det nya bladet med rotationsriktningen i linje med pilen på kåpan. Dra åt muttern med de två medföljande nycklarna.

Vad är maximalt skärdjup?

Maximalt skärdjup är 24 mm.

Kan man skära kakel i vinkel?

Ja, tack vare den uppfällbara 45°-guiden för sned- eller vinkelskärning.

Hur fyller jag vattentanken?

Ta bort 45°-guiden och häll rent vatten i tanken tills bladets underkant är täckt, utan att sänka ner mer än 1/4 av bladet. Tillsätt inga kemikalier.

Ingår batteriet?

Modell POWDP75100 säljs utan batteri. Batteri och laddare säljs separat eller i kit.

Vad är bladets hastighet?

Maximal tomgångshastighet är 3800 min⁻¹.

Hur rengör jag apparaten?

Använd en fuktig mjuk trasa för kåpan och tryckluft för ventilationsöppningarna. Använd inte lösningsmedel. Koppla bort batteriet före rengöring.

Vad gör man om bladet fastnar?

Stäng omedelbart av apparaten och koppla bort batteriet. Försök inte lossa bladet med händerna. Vänta tills bladet stannat helt, ta sedan bort det fastklämda stycket.

Hur justerar jag parallellguiden?

Lossa låsclipsarna, skjut parallellguiden till önskad bredd med hjälp av den graderade skalan, och fäst sedan clipsarna. Se till att den är parallell med bladet.

Vilka är de viktigaste säkerhetsåtgärderna?

Bär alltid skyddsglasögon, handskar och hörselskydd. Bär inte löst sittande kläder. Håll händerna borta från bladet och vänta tills det stannat helt innan du rör arbetsstycket.

BRUKSANVISNING POWDP75100 PowerPlus

- Kontroller at kutteskiven er korrekt beskyttet av vernet.

5.1 Arbetsplatsen....4

5.2 Elektrisk säkerhet....4

5.3 Personlig säkerhet....5

5.4 Användning och skötsel av elektriska verktyg....5

5.5 Service....5

6 EXTRA SÄKERHETSFÖRESKRIFTER FÖR KAKELKAP ......6

7 EXTRA SÄKERHETSFÖRESKRIFTER FÖR BATTERIER OCH LADDARE 7

7.1 Batterier....7

7.2 Laddare 7

8 MONTERING....7

9.1 Ställa in parallellanslaget....8

9.2 Ställa in geringsstyrningen....8

9.3 Ställa in 45° -anslaget....8

9.4 Vattentank....9

10 ANVÄNDNING 9

10.2 Indikator för batterinivå (Fig. 6a)....10

10.3 Isättning och urtagning av batteripacken 10

10.4 Strömbrytare....10

10.5 Rakt snitt (Fig. 8a)....10

POWERPLUS HIGH QUALITY TOOLS

POWDP75100 SV

10.6 Avfasning (Fig. 8b)....10
10.7 Geringskapning (Fig. 8c)....10
11 BYTE AV KLINGA 11
11.1 Hur man byter klinga....11
12 RENGÖRING OCH UNDERHÅLL 11
12.1 Rengöring....11
12.2 Underhåll....11
13 TEKNISKA DATA 12
14 BULLER 12
15 GARANTI....12
16 MILJÖHÄNSYN....13
17 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE....13

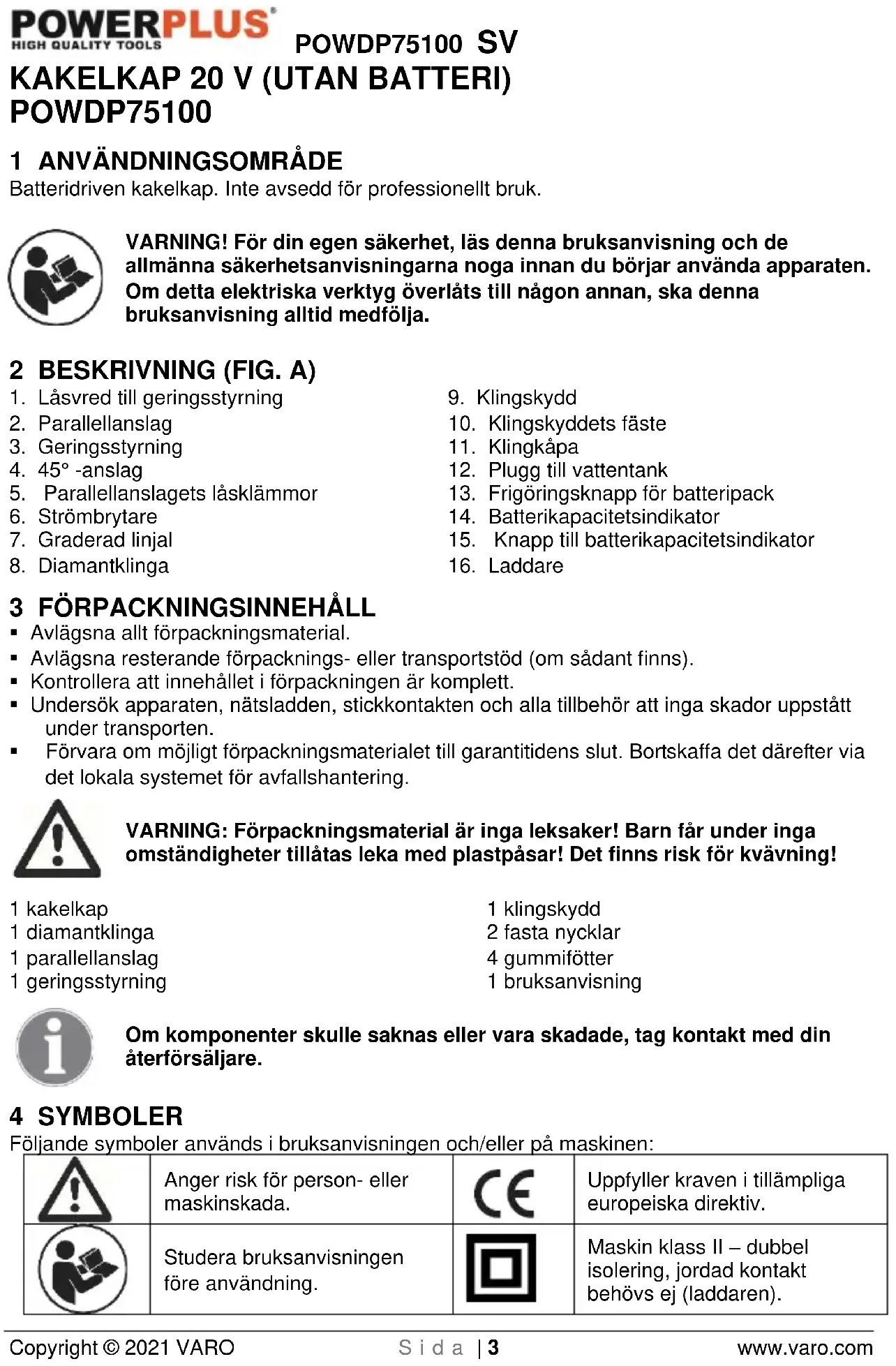

1 ANVÄNDNINGSOMRÅDE

Batteridriven kakelkap. Inte avsedd för professionellt bruk.

WARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja.

2 BESKRIVNING (FIG. A)

1. Låsvred till geringsstyrning

2. Parallellanslag

3. Geringsstyrning

4. 45^ -anslag

5. Parallellanslagets låsklämmor

6. Strömbrytare

7. Graderad linjal

8. Diamantklinga

9. Klingskydd

10. Klingskyddets fäste

11. Klingkåpa

12. Plugg till vattentank

13. Frigöringsknapp för batteripack

14. Batterikapacitetsindikator

15. Knapp till batterikapacitetsindikator

16. Laddare

• Avlägsna allt förpackningsmaterial.
• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).
• Kontrollera att innehållet i förpackningen är komplett.
• Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.
• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering.

WARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning!

1 kakelkap
1 diamantklinga
1 parallellanslag
1 geringsstyrning

1 klingskydd
2 fasta nycklar
4 gummifötter
1 bruksanvisning

Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisningen och/eller på maskinen:

	Anger risk för person- eller maskinskada.		Uppfyller kraven i tillämpliga europeiska direktiv.
	Studera bruksanvisningen före användning.		Maskin klass II – dubbel isolering, jordad kontakt behövs ej (laddaren).
	Bär skyddsglasögon.		Bär hörselskydd.
	Bär handskar.
	Omgivningstemperatur max. 40 °C (batteripacken).		Laddare och batteripack får inte utsättas för vatten eller fukt.
	Batteripack och laddare endast för inomhusbruk.		Batteripack och laddare får inte brännas upp.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG

Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i

säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

5.1 Arbetsplatsen

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.
• Håll barn och kringstående personer på avständ vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

• Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.
• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.
• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.
• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.
• Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.
• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.

POWDP75100 SV

- Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.
• Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.
• Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.
• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.
• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.
• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll här, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt här kan fastna i rörliga delar.
• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.
• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.
• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget paysiktligt startas.
• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på perfarna användare.
• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.
• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.
• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

5.5 Service

- Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.

6 EXTRA SÄKERHETSFÖRESKRIFTER FÖR KAKELKAP

- Denna apparat är inte avsedd för användning av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap, såvida de inte står under tillsyn eller får instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet.

- Endast diamantsågklingor med kontinuerlig kant med ∅ 110 x 22,2 mm kan användas.

- Små barn bör övervakas så att de inte leker med apparaten.

- Kontrollera att klingan är korrekt avskärmad av klingskyddet.

- Ta aldrig bort klingskyddets fäste. Avståndet mellan klingan och klingskyddets fäste bör inte överstiga 5 mm.

- Använd inte en sågklinga som är böjd, deformerad eller på annat vis skadad.

- Använd inte sågklingor som inte uppfyller specifikationerna i denna bruksanvisning.

- Börja aldrig kapningen innan maskinen nätt full hastighet.

- Försök aldrig att kapa extremt små arbetsstycken.

- Lämna inte arbetsområdet utan att maskinen har stängts av och klingan stannat helt.

- Försök aldrig stoppa klingan genom att utöva tryck på sidan av klingan.

- Ta alltid ur batteripacken innan du utför något underhåll.

- Använd inte maskinen innan den är helt monterad och installerad enligt instruktionerna.

- Utför inga preparerings-, monterings- eller konstruktionsaktiviteter på arbetsbordet medan maskinen är påslagen

- Ta alltid ur batteripacken och gör rent på arbetsbordet innan du lämnar arbetsområdet.

- Var noga med att välja rätt typ av diamantsågklinga för det material som ska kapas

- Funktionsfel, också avseende skyddsanordningar och diamantsågklingor, bör rapporteras så snart de upptäcks. Använd aldrig maskinen utan att klingskyddet är på plats.

- Maximal storlek på arbetsstycket är 1 m ^2

- Omgivningstemperaturen vid användning av kakelkapen bör ligga mellan 15 °C och 30 °C.

- Skarpa kanter och flisor på keramiska plattor kan lätt orsaka skärskador. Använd arbetshandskar vid hantering och kapning av kakel

- Håll händerna borta från kapområdet och klingan.

- Stå placerad på endera sidan om klingan, men inte i linje med klingan. Kast kan få arbetsstycket att hoppa bakåt

- Håll aldrig en hand under arbetsstycket. Klingskyddet kan inte skydda dig från klingan under arbetsstycket.

- Försök inte ta bort avkapat material när klingan roterar. Observera att klingan fortsätter att rotera ett tag efter det att motorn stängts av.

- Våtkapa aldrig med diamantsågklingor avsedda för torrkapning. Det finns risk för klingbrott och allvarlig personskada

- Diamantsågklingor skär inte materialet utan slipar det snarare för att utföra en kapning. Mata inte arbetsstycket in i klingan snabbare än klingan kan slipa

- Slipa aldrig ett kakel med klingans sida och försök aldrig att göra runda snitt eller kurvsnitt. Detta kommer att skada klingan och kan orsaka klingbrott.

7 EXTRA SÄKERHETSFÖRESKRIFTER FÖR BATTERIER OCH LADDARE

Använd endast batterier och laddare som är avsedda för den här apparaten.

7.1 Batterier

• Försök aldrig att av någon anledning öppna ett batteri.
• Förvara inte batterier eller batteripack på platser där temperaturen kan överstiga 40 °C.
• Ladda endast vid en omgivningstemperatur mellan 4 °C och 40 °C.

- Förvara batterierna på ett kallt och torrt ställe (5 -20 °C). Förvara aldrig batterier i urladdat tillstånd.

- Det är bäst för Li-lon-batterier när de regelbundet laddas ur och åter laddas upp (minst 4 gånger om året). Den ideala laddningen för långvarig lagring av Li-lon-batterier är 40 % av kapaciteten.

- När du kasserar batterier, följ instruktionerna i avsnittet "Miljöhänsyn".

- Se till att du inte orsakar kortslutning. En direkt eller oavsiktlig kontakt med metallföremål mellan den positiva (+) och negativa (-) polen kortsluter batteriet och ger upphov till en intensiv ström som orsakar värmeutveckling och som kan leda till att batterihöljet spricker och fattar eld.

- Se till att batterierna inte utsätts för värme. Om batterierna upphettas till över 100 °C, kan tätning, isoleringsseparatorer och andra polymerkomponenter skadas, vilket kan resultera i att elektrolyten läcker ut och/eller intern kortslutning vilket leder till värmealstring som kan orsaka att batteriet brister och fattar eld. Dessutom får batterierna inte kasseras genom att kasta dem i elden. De kan explodera eller häftig brand kan uppstå.

- Under extrema förhållanden kan batteriläckage inträffa. När du märker vätska på batteriet, gör följande:

– Torka försiktigt bort vätskan med en trasa. Undvik kontakt med huden.
– Om vätskan kommit i kontakt med hud eller ögon, följ instruktionerna nedan:

√ Skölj genast med vatten. Neutralisera med en mild syra, t.ex. citronsaft eller vinäger.

√ Om vätskan kommit i kontakt med ögonen, skölj rikligt med rent vatten i minst 10 minuter. Konsultera en läkare.

Brandfara! Undvik att kortsluta polerna på ett urtaget batteri. Batterier får inte eldas upp.

7.2 Laddare

• Försök aldrig att ladda icke-uppladdningsbara batterier.
• Låt omedelbart byta ut defekta sladdar.
• Laddaren får inte utsättas för vatten eller fukt.
  ■ Laddaren får inte öppnas.
• Försök inte sticka in något i laddaren.
• Laddaren är uteslutande avsedd för användning inomhus.

8 MONTERING

Innan kakelkapen används måste gummifötterna, diamantklingan, klingskyddet och parallellanslaget installeras.

8.1 Montering av diamantklingan

1. Ta bort 45° -anslaget. (Fig. 1a)

2. Ta bort skruven och brickan från klingskyddet. (Fig. 1b)

3. Lyft ut klingskyddet ur skåran. (Fig. 1c)

4. Ta bort klingmuttern och ytterflänsen från spindeln. (Fig. 1d)

5. Placera diamantklingan på spindeln så att den sitter mitt på den inre flänsen. Sätt därefter den yttre flänsen på spindeln.

Obs: Se till att klingans rotationsriktning motsvarar den på höljet markerade pilen.

1. Använd den medföljande nyckeln för att göra fast klingmuttern. Hindra spindeln från att rotera med den ena nyckeln medan du drar åt knivmuttern med den andra. (Fig. 1e)

8.2 Montering av klingskyddet

1. Ta bort skruven och brickan från klingskyddets fäste. (Fig. 2a)
2. Placera klingskyddets fäste inuti tanken. Fästets 'L'-del ska peka mot bordets mitt. (Fig. 2b)
3. Skjut klingskyddets fäste upp i spåret bakom diamantklingan, på baksidan av bordet. (Fig. 2c)
4. Håll klingskyddets fäste uppåt och på plats och fäst det på bordsskivan med skruven och brickan. (Fig. 2d)

Obs: Se till att klingskyddets fäste är inriktat mot mitten av diamantbladet.

1. Skjut tillbaka klingkåpan till sitt ursprungliga läge. (Fig. 2e)
2. Fäst klingkåpan på plats med brickan och skruven. (Fig. 2f)
3. Sätt tillbaka 45° -anslaget. (Fig. 2g)
4. Ta bort vredet, bulten och brickan från klingskyddet.
5. Placera klingskyddet på klingskyddets fäste. Fäst det på plats med bulten, brickan och vredet. Dra åt vredet så att klingskyddet vilar på bordet men lyfts när arbetsstycket skjuts in i diamantklingan. (Fig. 2h)

9 INSTALLATION OCH JUSTERINGAR

VARNING! Se till att batteripacken tagits ur innan du utför någon av följande operationer.

9.1 Ställa in parallellanslaget

1. Lossa parallellanslagets klädklämmor och placera parallellanslaget på arbetsbordet. Se till att anslaget är parallellt med klingan. Använd den graderade linjalen (7) för att ställa in önskad skärbredd. (Fig. 3a)

2. Säkra den gjorda inställningen med låsklämmorna (5). (Fig. 3b)

9.2 Ställa in geringsstyrningen

1. När parallellanslaget installerats kan geringsstyrningen fästas på det. Geringsstyrningen kan enkelt flyttas framåt och bakåt på parallellanslaget. (Fig. 3c)
2. Lossa geringsstyrningens låsvred och ställ in önskad skärvinkel, som kan avläsas på geringssskalan. Säkra den gjorda inställningen med geringsstyrningens låsvred. (Fig. 3d)

9.3 Ställa in 45° -anslaget

Res upp 45 °-anslaget, fäll ut stöden och placera stiften i motsvarande hål i däcket. Se till att 45 °-anslaget är ordentligt säkrat innan du skär. (Fig. 4)

9.4 Vattentank

1. Ta bort 45° -anslaget och fyll vattentanken med rent vatten, precis tillräckligt för att täcka diamantklingans nederkant. Högst ¼ av diamantklingan ska vara nersänkt i vatten. (Fig. 5a)

2. Vid arbetets slut, ta bort pluggen inuti tanken för att tömma vattnet. (Fig. 5b)

Obs: Pluggen är också en säkerhetsanordning mot utströmmande vatten. Om enheten blir överfylld kommer vatten att spillas ut.

WARNING: Tillsätt inte kemikalier eller tvättmedel i vattnet.

10 ANVÄNDNING

Borrmaskinens batteripaket levereras med en svag uppladdning för att förebygga eventuella problem, därför måste batteriet laddas innan det används första gången.

OBS: Batterierna kommer inte att nå full laddning vid första laddningen. Först efter flera cykler när batteripacken full laddning. Batteripacken får endast laddas inomhus.

Vid normal användning behövs omkring 1 timme för att batteriet ska bli fulladdat.

Batteripacken värms upp litet under laddning, vilket är normalt och är inte tecken på något problem.

Placera inte laddaren i en omgivning med extrem värme eller kyla, den fungerar bäst vid normal rumstemperatur. När batteriet är fulladdat, koppla ur laddaren från eluttaget och ta batteripacken ut laddaren.

Obs:

1. Se till att batteripacken har svalnat helt före laddning.
2. Undersök batteripacken före laddning. Ladda inte en sprucken eller läckande batteripack.

10.1.1 Laddningsindikatorer (Fig. 6)

Anslut laddaren till nätströmmen:

■ Lyser grönt: klar för laddning.
■ Flimrar rött: laddar.
■ Lyser grönt: laddad.
- Lyser grönt och rött: batteri eller laddare skadad.

Obs: Om batteripacken inte skulle passa i laddaren, ta ur den och kontrollera att batteripacken och laddaren är avsedda att användas ihop enligt de angivna specifikationerna. Använd inte laddaren till att ladda någon annan typ av batteripack eller någon batteripack som inte på ett säkert sätt passar i laddaren.

1. Håll koll på laddaren och batteripaketet när de är anslutna till varandra.
2. Koppla ur laddaren från nätströmmen och från batteripaketet när laddningen är färdig.
3. Låt batteripaketet svalna helt innan du använder det.
4. Förvara laddaren och batteripaketet inomhus och oåtkomligt för barn.

OBS: Om batteriet är varmt efter att ha använts upprepat i verktyget, låt det svalna till rumstemperatur innan det laddas. På så sätt förlängs batteriernas livslängd.

OBS: För att lossa batteripacken från laddaren, tryck in frigöringsknappen och dra samtidigt ur batteripacken.

10.2 Indikator för batterinivå (Fig. 6a)

Det finns indikatorer för batterinivå på batteripaketet. Du kan kontrollera batterinivån genom att trycka på knappen (12). Innan du använder maskinen ska du trycka på omkopplaren för att kontrollera om batteriet har tillräckligt med laddning för att maskinen ska fungera korrekt.

De tre lysindikatorerna visar batterinivån:

Tre lysdioder är tända: Batteriet är fulladdat.

Två lysdioder är tända: Batteriet är 60 % laddat.

En lysdiod är tänd: Batteriet är nästan urladdat.

10.3 Isättning och urtagning av batteripacken

WARNING: Innan du företar några justeringar, se till att maskinen är avstängd och rotationsväljaren ställd i mittläget.

• Urtagning av batteripacken: tryck in batterispärren samtidigt som batteripackens spännen hålls intryckta.
• Isättning av batteripacken: skjut batteripacken på verktyget.

10.4 Strömbrytare

Starta kakelkapen genom att skjuta strömbrytaren åt vänster (I). (Fig. 7a)

Stäng av kakelkapen genom att skjuta strömbrytaren åt höger (0). (Fig. 7b)

FÖRSIKTIGHET: Låt alltid klingan nå full hastighet innan du utför några kapningsoperationer.

WARNING !: Diamantklingan kommer att fortsätta att rotera några sekunder efter att kakelkapen har stängts av. Vänta tills klingan stannar innan du tar bort klingan.

10.5 Rakt snitt (Fig. 8a)

Justera parallellanslaget till önskad bredd. Håll i arbetsstycket och för det jämnt med lätt tryck in i diamantklingan. Håll i kanterna på arbetsstycket och tryck ner det ordentligt för att förhindra att arbetsstycket lyfts under operationen.

10.6 Avfasning (Fig. 8b)

Res upp 45° -anslaget om du vill skära i vinkel eller avfasa arbetsstyckets kant. Gör snittet med samma teknik som att göra ett rakt snitt. Invändiga eller externa avfasningar kan göras genom att vända arbetsstycket uppåt eller nedåt.

10.7 Geringskapning (Fig. 8c)

Justera geringsvinkeln till önskad vinkel med geringsstyrningen på parallellanslaget. Håll säkert i geringsstyrningen och arbetsstycket och styr arbetsstycket jämnt in i diamantklingan. Se till att arbetsstycket passar ordentligt mot styrningen innan du gör snittet.

11 BYTE AV KLINGA

FÖRSIKTIGHET: Använd aldrig en klinga som är så tjock att den yttre flänsen inte kan nå fram till det flata på spindeln. Det hindrar klingskruven från att ordentligt fästa klingan på spindeln.

FÖRSIKTIGHET: Försök aldrig använda en klinga som är större än den angivna kapaciteten för kakelkapen. Klingan kan komma i kontakt med klingskyddet och riskera personskador eller skada på kakelkapen. Detta täcks inte av garantin.

11.1 Hur man byter klinga

1. Se till att batteripacken är urtagen.
2. Ta bort 45°-anslaget. (Fig. 9a)
3. Ta bort skruven och brickan från klingskyddet. (Fig. 9b)
4. Lyft ut klingskyddet ur sitt urtag. (Fig. 9c)
5. Ta bort klingmuttern, ytterflänsen och den gamla klingan från spindeln. (Fig; 9d)
6. Placera den nya diamantklingan på spindeln så att den sitter mitt på den inre flänsen. Sätt därefter den yttre flänsen på spindeln.

Obs: Se till att klingans rotationsriktning motsvarar den på höljet markerade pilen.

1. Sätt tillbaka klingmuttern. Enheten levereras med 2 nycklar; förhindra att spindeln roterar med en nyckel medan du drar åt klingmuttern med den andra. (Fig. 9e)
2. Sätt tillbaka klingskyddet i skåran och dra sedan åt skruven och brickan.
3. Sätt tillbaka 45°-anslaget. (Fig. 9g)

12 RENGÖRING OCH UNDERHÅLL

VIKTIGT: Se till att motorn är avstängd och batteripacken urtagen före rengöring eller underhåll av kakelkapen.

12.1 Rengöring

• Håll ventilationsöppningarna på kakelkapen rena och se till att främmande föremål inte tränger in.
• Använd inte lösningsmedel utan en fuktad, mjuk trasa om höljet på kakelkapen kräver rengöring.
• Blås regelbundet bort damm från kakelkapen genom ventilationsöppningarna med tryckluft för att säkerställa ett dammfritt verktyg.

12.2 Underhåll

- Våra maskiner har utformats för att fungera under en lång tidsperiod med ett minimum av underhåll. Kontinuerlig tillfredsställande drift beror av korrekt skötsel av maskinen och regelbunden rengöring.

13 TEKNISKA DATA

Klingans diameter	110 mm
Strömförsörjning	20 Volt DC
Maxhastighet	3800 min-1
Klingans mått	110 mm x 22,2 mm
Skärdjup	24 mm
Vattentank	Ja
Klingans material	Diamantspets

14 BULLER

Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3)

Ljudtrycksnivå LpA	97 dB(A)
Ljudeffektnivå LwA	106 dB(A)

OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A).

15 GARANTI

• Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum.
• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.
• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.
• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.
• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.
• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.
• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.
• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.
• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätpänning. Denna uppräkning gör inte anspråk på att vara fullständig.
• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.
• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.
• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade,...)
• Inköpskvittot måste sparas som bevis för inköpsdatum.
• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

- För att säkerställa att verktyget fungerar optimalt ska det laddas minst 1 gång i månaden.

16 MILJÖHÄNSYN

När utrustningen efter långvarigt bruk tjänat ut och behöver ersättas, får den inte slängas med hushållssoporna, utan ska deponeras på ett miljömässigt säkert sätt. Avfall härrörande från elektrisk utrustning får inte slängas med hushållssoporna. Lämna elektrisk och elektronisk utrustning på avsedda uppsamlingsplatser för återvinning. Kontakta lokala myndigheter eller din lokala återförsäljare för information om hur förbrukade produkter ska returneras.

17 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, deklarerar härmed att,

Produkt: Kakelkap - Batteridriven

Varumärke: PowerPlus

Modell: POWDP75100

överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

EN62841-1:2015

EN55014-1:2017

EN55014-2:2015

Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertecknad agerar på uppdrag av företagets VD,

Mertens Ludo

Ludo Mertens

Tillämpningsansvarig - Registrerings- och regelfrågor
