POWDP75100 - Leikkuri PowerPlus - Ilmainen käyttöohje ja opas

Tuotetyyppi	Laattaleikkuri
Merkki	PowerPlus
Malli	POWDP75100
Virtalähde	Litiumioniakku 20 V DC (ilman akkua)
Terän halkaisija	110 mm
Terän reikä	22,2 mm
Kuormittamaton nopeus	3800 min⁻¹
Leikkaussyvyys	24 mm
Viistoleikkauskapasiteetti	Kyllä, 45° ohjain
Jiirileikkauskapasiteetti	Kyllä, säädettävä jiiriohjain
Vesijäähdytys	Kyllä, integroitu vesisäiliö
Terän materiaali	Timanttikärki
Leikkaustyyppi	Suora leikkaus, viisto, jiiri
Turvallisuus	Terän suojus, päälle/pois-kytkin
Puhdistus	Kostea pehmeä liina, paineilma rakoihin
Huolto	Liikkuvien osien säännöllinen tarkistus
Korjattavuus	Alkuperäiset varaosat, valtuutettu huolto
Takuu	36 kuukautta
Laturi	Laturi mukana, sisäkäyttöön, LED-ilmaisin
Akku	Li-ion, yhteensopiva mukana toimitettavan laturin kanssa

Usein kysytyt kysymykset - POWDP75100 PowerPlus

Kuinka vaihtaa timanttiterä?

Poista 45° ohjain, sitten terän suojus. Kierrä irti terän mutteri ja ulompi laippa. Asenna uusi terä kohdistamalla pyörimissuunta kotelon nuolen kanssa. Kiristä mutteri mukana tulevilla kahdella avaimella.

Mikä on suurin leikkaussyvyys?

Suurin leikkaussyvyys on 24 mm.

Voiko laattoja leikata viistoon?

Kyllä, nostettavan 45° ohjaimen ansiosta viisto- tai kulmaleikkauksiin.

Kuinka täyttää vesisäiliö?

Poista 45° ohjain ja kaada puhdasta vettä säiliöön, kunnes se peittää terän alareunan, upottamatta terää enempää kuin 1/4 osaa. Älä lisää kemikaaleja.

Onko akku mukana?

Malli POWDP75100 myydään ilman akkua. Akku ja laturi myydään erikseen tai sarjana.

Mikä on terän nopeus?

Suurin kuormittamaton nopeus on 3800 min⁻¹.

Kuinka puhdistaa laite?

Käytä kostea pehmeä liina kotelolle ja paineilmaa tuuletusrakoihin. Älä käytä liuottimia. Irrota akku ennen puhdistusta.

Mitä tehdä, jos terä juuttuu?

Sammuta laite välittömästi ja irrota akku. Älä yritä vapauttaa terää käsin. Odota terän täydellistä pysähtymistä, poista sitten juuttunut kappale.

Kuinka säätää rinnakkaisohjain?

Vapauta lukitusklipsit, liu'uta rinnakkaisohjain haluttuun leveyteen asteikolla varustetun viivaimen avulla, kiinnitä sitten klipsit. Varmista, että se on yhdensuuntainen terän kanssa.

Mitkä ovat tärkeimmät turvatoimet?

Käytä aina suojalaseja, käsineitä ja kuulosuojaimia. Älä käytä löysiä vaatteita. Pidä kädet kaukana terästä ja odota sen täydellistä pysähtymistä ennen kappaleen koskettamista.

KÄYTTÖOHJE POWDP75100 PowerPlus

1 KÄYTTÖ....3
2 KUVAUS (KUVA A) 3
3 PAKKAUKSEN SISÄLTÖ....3
4 SYMBOLIT 3
5 YLEISET TURVALLISUUSOHJEET 4
5.1 Työskentelyalue....4
5.2 Sähköturvallisuus....4
5.3 Henkilöturvallisuus....4
5.4 Sähkölaitteiden huolellinen käsittely ja käyttö ....5
5.5 Huolto....5

8.1 Timanttiterän kiinnittäminen....7

8.2 Teräsuojan kiinnittäminen....7

9 ASETUS JA SÄÄDÖT 8

9.1 Sivuohjaimen asettaminen....8

9.2 Kulmaohjaimen asettaminen 8

9.3 45° kulmaohjaimen asettaminen....8

9.4 Vesisäiliö....8

10 KÄYTTÖ 9

10.1 Akun lataaminen....9

10.1.1 Latauksen merkkivalot (kuva 6)....9

10.2 Akun varauskyvyn ilmaisin (kuva 6a)....9

10.3 Akun asettaminen paikoilleen ja irrottaminen 10

10.4 Virtakatkaisin....10

10.5 Suora leikkaus (kuva 8a)....10

POWERPLUS HIGH QUALITY TOOLS

POWDP75100 FI

10.6 Viisteleikkaus (kuva 8b) 10
10.7 Kulmaleikkaus (kuva 8c)....10
11 TERÄN VAIHTAMINEN 10
11.1 Kuinka terät vaihdetaan .... 10
12 PUHDISTUS JA HUOLTO 11
12.1 Puhdistus....11
12.2 Huolto....11
13 TEKNISET TIEDOT....11
14 MELU....11
15 TAKUU 11
16 LAITTEEN KÄYTÖSTÄ POISTAMINEN 12
17 VAATIMUSTENMUKAISUUSVAKUUTUS....13

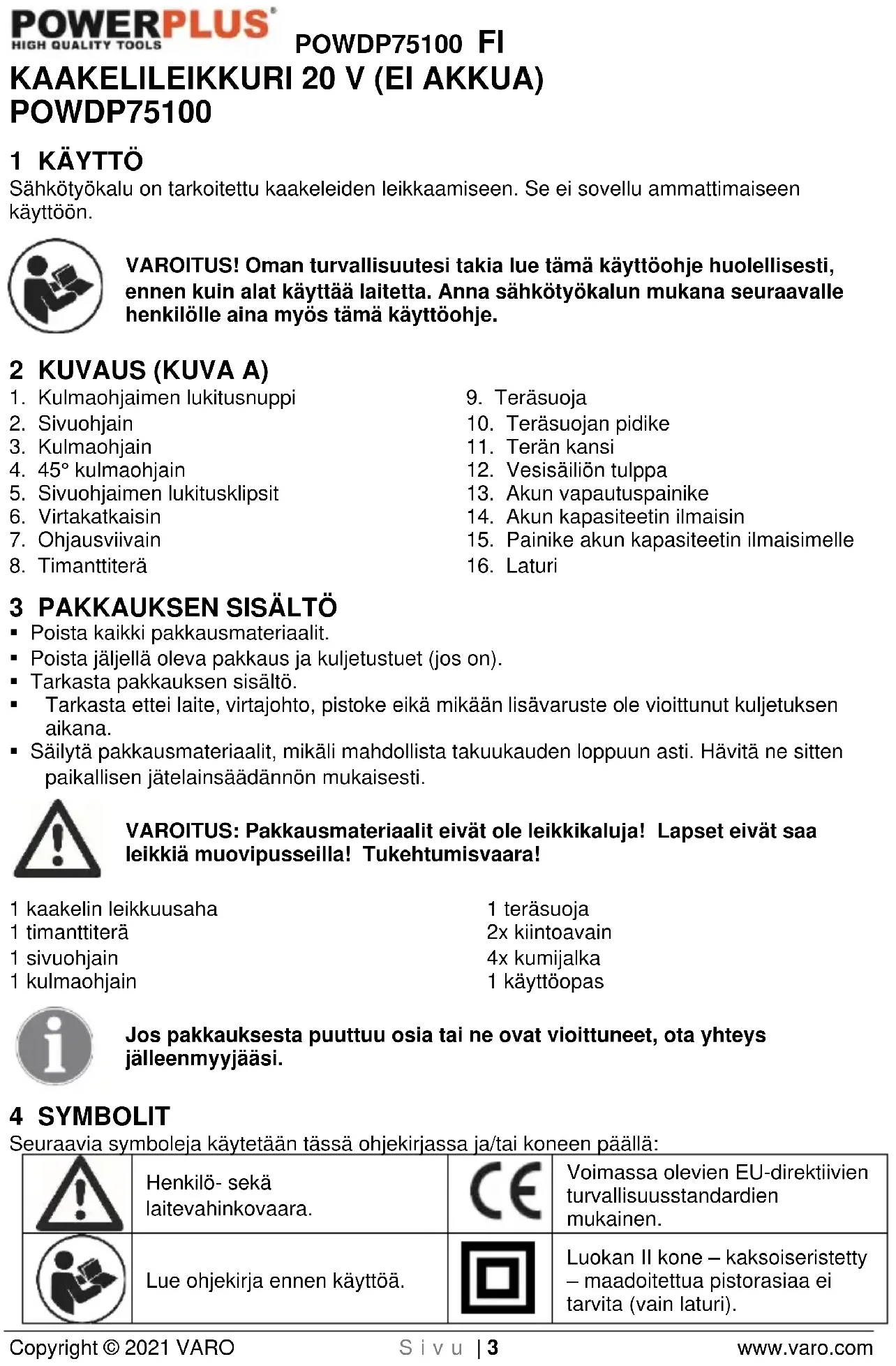

1 KÄYTTÖ

Sähkötyökalu on tarkoitettu kaakeleiden leikkaamiseen. Se ei sovellu ammattimaiseen käyttöön.

VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 KUVAUS (KUVA A)

1. Kulmaohjaimen lukitusnuppi

2. Sivuohjain

3. Kulmaohjain

4. 45° kulmaohjain

5. Sivuohjaimen lukitusklipsit

6. Virtakatkaisin

7. Ohjausviivain

8. Timanttiterä

9. Teräsuoja

10. Teräsuojan pidike

11. Terän kansi

12. Vesisäilion tulppa

13. Akun vapautuspainike

14. Akun kapasiteetin ilmaisin

15. Painike akun kapasiteetin ilmaisimelle

16. Laturi

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit.

- Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).

■ Tarkasta pakkauksen sisältö.

Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.

- Säilytä pakkausmateriaalit, mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

1 kaakelin leikkuusaha

1 timanttiterä

1 sivuohjain

1 kulmaohjain

1 teräsuoja

2x kiintoavain

4x kumijalka

1 käyttöopas

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 SYMBOLIT

Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

	Henkilö- sekä laitevahinkovaara.		Voimassa olevien EU-direktiivien turvallisuusstandardien mukainen.
	Lue ohjekirja ennen käyttöä.		Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita (vain laturi).
	Käytä silmäsuojaimia.		Käytä kuulosuojaimia.
	Käytä suojakäsineitä.
	Ympäristölämpötila korkeintaan 40 °C (vain akku).		Älä altista laturia eikä akkua vedelle.
	Käytä akkua ja laturia vain suljetuissa tiloissa.		Akkua tai laturia ei saa polttaa.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana "sähkötyökalu" tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

5.1 Työskentelyalue

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.
• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

• Tarkasta aina, että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.
• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.
• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.
• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.
• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.
• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.
• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää

POWDP75100 FI

tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF-asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.
• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.
• Älä kurottaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.
• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.
• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.
• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.
• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.
• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.
• Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.
• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.
• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

- Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (mukaan lukien lapset), joiden fyysinen, aistillinen tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, elleivät he ole saaneet opastusta laitteen käyttöön ja käyttöä valvo tai ohjaa heidän turvallisuudestaan vastaava henkilö.
• Laitteen kanssa voi käyttää vain jatkuvakehäisiä timanttikatkaisuteriä, joiden halkaisija on ∅110 x ∅22 mm.
• Valvo, etteivät pienet lapset leiki laitteella.
• Varmista, että teräsuoja on kunnolla terän päällä.

POWDP75100 FI

- Älä koskaan irrota suojapidikettä. Leikkuuterän ja suojapidikkeen välinen etäisyys ei saa olla vli 5 mm.

- Älä käytä leikkuuterää, jos se on taittunut, vääntynyt tai muulla tavalla vioittunut.

- Älä käytä leikkuuteriä, jotka eivät ole yhdenmukaisia tämän käyttöoppaan teknisten tietojen kanssa.

- Älä koskaan aloita kaakeleiden leikkaamista, ennen kuin kone on saavuttanut täyden nopeuden.

- Älä koskaan yritä leikata äärimmäisen pieniä työkappaleita.

- Älä poistu työalueelta, ennen kuin kone on kytketty irti ja leikkuuterä on täysin pysähtynyt.

- Älä koskaan yritä pysäyttää leikkuuterää kohdistamalla painetta terän sivuun.

- Irrota akku aina ennen huoltotöiden suorittamista.

- Älä käytä konetta ennen kuin se on koottu ja asennettu kokonaan ohjeiden mukaisesti.

- Älä tee minkäänlaisia suunnittelu-, kokoamis- tai rakennustoimia pöydällä, kun kone on kytkettynä.

- Irrota akku ja puhdista pöytä, ennen kuin poistut työalueelta.

- Varmista, että valitsemasi timanttiterät sopivat leikattavalle materiaalille.

- Koneviat, mukaan lukien ohjainten ja timanttiterien viat, on ilmoitettava mahdollisimman pian niiden havaitsemisen jälkeen. Älä koskaan käytä konetta, jos suoja ei ole paikoillaan.

- Työkappale saa olla enintään 1m² kokoinen.

- Tätä kaakelileikkuria tulisi käyttää rajallisissa ilmasto-olosuhteissa (15 °C ja 30 °C välisessä lämpötilassa).

- Keramiikkakaakeleiden terävät reunat ja sirpaleet voivat aiheuttaa viiltohaavoja. Käytä käsineitä, kun käsittelet ja leikkaat kaakeleita.

- Pidä kädet kaukana leikkuualueelta ja terästä.

- Pidä kehosi terän jommallakummalla puolella, mutta ei samassa linjassa terän kanssa. Takapotku saattaa aiheuttaa koneen heittäytymisen taaksepäin.

- Älä kurota työkappaleen alapuolelle. Ohjain ei voi suojata sinua terältä työkappaleen alla.

- Älä yritä irrottaa leikkuumateriaalia terän pyöriessä. Huomaa, että terä jatkaa pyörimistä hetken aikaa moottorin sammuttamisen jälkeenkin.

- Älä märkäkatkaise kuivakatkaisuun tarkoitetuilla terillä. Terä voi murtua ja aiheuttaa vakavan loukkaantumisen.

- Timanttiterät eivät leikkaa materiaalia, ne pikemminkin jauhavat materiaalia katkaisutoiminnan suorittamiseksi. Älä työnnä terää tiiliin/laattaan nopeammin kuin terä voi työstää materiaalia.

- Älä koskaan jauha laattaa terän sivulla tai yritä tehdä ympyränmuotoisia tai kaarevia leikkauksia. Tämä vahingoittaa terää ja voi aiheuttaa terän murtumisen.

Käytä vain koneeseen sopivia akkuja ja latureita.

7.1 Akut

- Älä yritä koskaan mistään syystä avata.

- Älä varastoi tiloissa, joissa lämpötila voi ylittää 40 °C.

■ Lataa vain 4 °C - 40 °C ympäristölämpötilassa.

- Säilytä akut viileässä ja kuivassa tilassa (5-20 °C). Älä koskaan säilytä akkuja lataamattomina.

- Li-öin-akkujen sähkövaraus on parasta purkaa säännöllisesti ja ladata ne uudelleen (vähintään 4 kertaa vuodessa). Pitkään varastoitaessa Li-ion-akun ihannelataus on 40 %.

- Akkuja hävitettäessä noudata kohdassa "Ympäristön suojeleminen" annettuja ohjeita.

- Älä aiheuta oikosulkuja. Jos liitäntä tehdään positiivisen (+) ja negatiivisen (-) liittimen välillä suoraan tai tapahtuu vahingossa kosketus metalliesineisiin, akkuun tulee oikosulku

POWDP75100 FI

ja voimakas virta virtaa ja saa aikaan lämmön kehittymistä, mistä voi olla seurauksena kotelon halkeaminen tai tulipalo.

- Ei saa kuumentaa. Jos akkuja kuumennetaan yli 100 °C, tiivisteet ja eristeet ja muut muovikomponentit voivat vioittua ja seurauksena voi olla akkunesteen vuoto ja/tai sisäinen oikosulku, joka saa aikaan lämmön kehittymistä ja aiheuttaa halkeamia tai tulipalon. Älä myöskään hävitä akkuja polttamalla. Siitä voi olla seurauksena räjähdys ja/tai vakava palaminen.

- Äärimmäisissä olosuhteissa voi tapahtua akun vuotaminen. Jos huomaat nestettä akun päällä, toimi seuraavasti:

- Pyyhi neste pois huolellisesti pyyhkeellä. Vältä ihokosketusta.

– Iho- tai silmäkosketuksessa noudata alla olevia ohjeita:

√ Huuhtele välittömästi vedellä. Neutralisoi miedolla hapolla kuten sitruunamehulla tai etikalla.

√ Silmäkosketuksessa huuhtele huolellisesti puhtaalla vedellä vähintään 10 minuuttia. Hakeudu lääkärinhoitoon.

Tulipalon vaara! Vältä oikosulkua irrotetun akun liitännöissä. Akkua ei saa polttaa.

7.2 Laturi

• Älä yritä koskaan ladata ei ladattavia akkuja.
• Vaihdata vialliset johdot välittömästi.
• Älä altista vedelle.
• Älä avaa laturia.
• Älä lävistä laturia.
• Laturi on tarkoitettu vain sisäkäyttöön.

8 KOKOAMINEN

Ennen kuin käytät kaakelileikkuria, sinun on asennettava kumijalat, timanttiterä, teräsuoja ja sivuohjain.

8.1 Timanttiterän kiinnittäminen

1. Irrota 45° kulmaohjain. (kuva 1a)
2. Irrota ruuvi ja aluslevy teräsuojasta. (kuva 1b)
3. Nosta terän kansi ulos lovestaan. (kuva 1c)

4. Irrota terämutteri ja ulompi laippa karasta. (kuva 1d)

5. Aseta timanttiterä karaan niin, että se on keskilinjassa sisälaipan kanssa. Aseta sitten ulompi laippa karaan.

Huom: Varmista, että terän pyörimissuunta vastaa kotelossa olevan nuolen suuntaa.

1. Aseta terämutteri takaisin paikoilleen mukana toimitettavalla kiintoavaimella. Pysäytä karan pyöriminen yhdellä kiintoavaimella samalla, kun kiristät terämutteria toisella. (kuva 1e)

8.2 Teräsuojan kiinnittäminen

1. Irrota ruuvi ja aluslevy teräsuojan pidikkeestä. (kuva 2a)
2. Aseta teräsuojan pidike säiliöön. Pidikkeen "L"-osan tulisi osoittaa pöydän keskiosaa. (kuva 2b)

POWDP75100 FI

1. Liu'uta teräsuojan pidikettä koloon timanttiterän taakse, pöydän takana. (kuva 2c)

2. Samalla kun pidät teräsuojan pidikettä ylöspäin ja paikoillaan, kiinnitä se pöydän päälle ruuvilla ja aluslevyllä. (kuva 2d)

Huom: Varmista, että teräsuojan pidike on linjassa timanttiterän keskuksen kanssa.

1. Liu'uta teräkansi takaisin alkuperäiseen asentoonsa. (kuva 2e)
2. Kiinnitä teräkansi paikoilleen aluslevyllä ja ruuvilla. (kuva 2f)
3. Aseta 45° kulmaohjain paikoilleen. (kuva 2g)
4. Irrota nuppi, pultti ja aluslevy teräsuojasta.
5. Aseta teräsuoja teräsuojan pidikkeeseen. Kiinnitä se paikoilleen pultilla, aluslevyllä ja nupilla. Kiristä nuppia tarpeeksi, jotta teräsuoja pysyy kiinni pöydässä, mutta että se nousee, kun työkappaletta työnnetään timanttiterään. (kuva 2h)

9 ASETUS JA SÄÄDÖT

VAROITUS! Varmista, että akku on poistettu, ennen kuin teet seuraavat toimenpiteet.

9.1 Sivuohjaimen asettaminen

1. Vapauta sivuohjaimen lukitusklipsit ja aseta sivuohjain työpöydälle. Varmista, että ohjain on samansuuntainen terän kanssa. Säädä haluamasi katkaisuleveys ohjausviivaimen avulla. (kuva 3a)
2. Kiinnitä sivuohjain paikoilleen sivuohjaimen lukitusklipseillä. (kuva 3b)

9.2 Kulmaohjaimen asettaminen

1. Kun sivuohjain on kunnolla paikoillaan, kulmaohjain voidaan asettaa sen päälle. Kulmaohjainta on helppo liikuttaa sivuohjaimen päällä eteen ja taakse. (kuva 3c)
2. Löysää kulmaohjaimen lukitusnuppia ja säädä kulma-aste haluamallasi tavalla kulmamittarin mukaan. Kiinnitä kulmaohjaimen lukitusnuppi. (kuva 3d)

9.3 45° kulmaohjaimen asettaminen

Nosta 45° kulmaohjainta, nosta tuki ylös ja sijoita piikit niitä vastaaviin reikiin pöydässä. Varmista, että ohjain on kunnolla kiinni ennen leikkaustöitä. (kuva 4)

9.4 Vesisäiliö

1. Poista 45° kulmaohjain ja täytä vesisäiliö puhtaalla vedellä niin, että vesi peittää juuri ja juuri timanttiterän alareunan. Vain ¼ timanttiterästä saa olla veden alla. (kuva 5a)
2. Kun olet suorittanut leikkaustyön, irrota tulppa säiliön sisältä veden poistamiseksi. (kuva 5b)

Huom: Tulppa toimii myös ylivuodon turvalaitteena. Jos yksikössä on liikaa vettä, vesi valuu pois.

VAROITUS: Älä lisää veteen kemikaaleja tai puhdistusaineita.

10.1 Akun lataaminen

Tämän työkalun akut toimitetaan ongelmien välttämiseksi vain vähän ladattuina, joten ne on ladattava ennen ensimmäistä käyttöä.

Huom.: Akut eivät saa täyttä latausta ensimmäisellä latauskerralla. Anna laitteen latautua täysin useampi kerta. Akku tulee ladata vain sisätiloissa.

Normaalin käytön jälkeen tarvitaan noin 1 tunti latausaikaa, jotta akku olisi täysin ladattu. Akku lämpenee hiukan latauksen aikana, tämä on normaalia eikä se ole osoitus viasta.

Älä aseta laturia erittäin kuumaan tai kylmään paikkaan. Paras paikka on huoneen lämpötilassa. Kun akku on täysin latautunut, irrota laturi virtalähteestä ja ota akku pois laturista.

Huom.:

1. Anna akun jäähtyä täysin ennen lataamista.
2. Tarkasta akku ennen lataamista, älä lataa halkeillutta tai vuotavaa akkua.

10.1.1 Latauksen merkkivalot (kuva 6)

Yhdistä laturi virtalähteeseen:

• Kiinteästi palava vihreä: valmis lataamaan.
• Vilkkuva punainen: lataus käynnissä.
• Kiinteästi palava vihreä: ladattu.
• Kiinteästi palava vihreä ja punainen: akku tai laturi vaurioitunut.

Huom.: Ellei akku mene oikein paikoilleen, irrota se ja varmista, että akku on oikeanmallinen kyseiseen laturiin sen mukaan mitä on ilmoitettu laturin teknisissä tiedoissa. Älä lataa mitään muuta akkua tai akkua, joka ei sovi tukevasti laturiin.

1. Tarkasta laturi ja akku säännöllisesti niiden ollessa liitettyinä.
2. Irrota laturi ja irrota se akusta, kun olet valmis.
3. Anna akun jäähtyä kokonaan ennen kuin käytät sitä.
4. Säilytä laturi ja akku sisätiloissa, poissa lasten ulottumattomista.

HUOM.: Jos akku on kuuma jatkuvan työkalussa käytön jälkeen, anna sen jäähtyä huoneen lämpötilaan ennen lataamista. Tämä pidentää akkujen kestoikää.

HUOM.: Irrota akku laturin jalustasta peukaloa tai sormia käyttäen, painaen akun vapautuspainike sisään ja vetämällä akku pois samanaikaisesti.

10.2 Akun varauskyvyn ilmaisin (kuva 6a)

Akussa on akun varauskyvyn ilmaisimet. Voit tarkastaa akun varauskyvyn painiketta painamalla (12). Ennen kuin käytät konetta, paina kytkimen laukaisinta tarkistaaksesi, onko akussa riittävästi latausta, jotta se toimii kunnolla.

Nämä 3 LED-valoa näyttävät akun varauskyvyn tason:

3 LEDiä palaa: Akku on täysin ladattu.
2 LEDiä palaa: Akku on 60 % ladattu.
1 LED palaa: Akku on melkein tyhjä.

10.3 Akun asettaminen paikoilleen ja irrottaminen

VAROITUS: Ennen kuin teet mitään säätöjä, varmista että pora on kytketty pois ja että suunnanvalitsin on keskiasennossa.

• Irrota akku: Paina akun vapautussalpa sisään vedä samanaikaisesti akku pois.
• Aseta akku paikoilleen työntämällä akku työkalun liittimiin.

10.4 Virtakatkaisin

Ota kaakelileikkuri käyttöön työntämällä virtakatkaisinta vasemmalle (I). (kuva 7a) Poista kaakelileikkuri käytöstä työntämällä virtakatkaisinta oikealle punaiseen päin (0). (kuva 7b)

VAROITUS: Anna terän aina saavuttaa täysi nopeus ennen kuin suoritat leikkaustöitä.

VAROITUS!: Timanttiterä jatkaa pyörimistä muutaman sekunnin ajan sen jälkeen, kun kaakelileikkuri on sammutettu. Odota, että terä pysähtyy ennen kuin irrotat sen.

10.5 Suora leikkaus (kuva 8a)

Säädä sivuohjain haluamallesi leveydelle. Kiinnitä työkappale ja ohjaa sitä tasaisesti painamalla kevyesti timanttiterää kohti. Pidä kiinni työkappaleen reunoista ja paina alas lujasti, jotta työkappale ei nouse leikkauksen aikana.

10.6 Viisteleikkaus (kuva 8b)

Nosta 45° kulmaohjainta, jos haluat leikata kulman tai viiston työkappaleen reunaan. Leikkaa samalla tekniikalla kuin suoran leikkauksen tekeminen. Sisäiset tai ulkoiset viisteleikkaukset voidaan tehdä kääntämällä työkappale ylös- tai alassuin.

10.7 Kulmaleikkaus (kuva 8c)

Napsauta kulmaohjain sivuohjaimen päälle ja säädä haluamaasi kulmaan. Pidä kulmaohjaimesta ja työkappaleesta kunnolla kiinni ja ohjaa työkappaletta tasaisesti timanttiterää kohti. Varmista, että työkappale sopii tiukasti ohjaimeen ennen kuin suoritat leikkauksen.

11 TERÄN VAIHTAMINEN

VAROITUS: Älä koskaan käytä liian paksua terää, joka estää terän ulomman aluslevyn asettumisen karan lappeisiin. Tämä estää terän ruuvia kiinnittämästä terää karaan.

VAROITUS: Älä koskaan käytä terää, joka on leveämpi kuin kaakelileikkurin ilmoitettu kapasiteetti. Terä saattaa joutua kosketuksiin teräsuojan kanssa ja aiheuttaa loukkaantumisen tai kaakelileikkurin vioittumisen. Takuu ei kata tästä aiheutuvia vahinkoja.

11.1 Kuinka terät vaihdetaan

1. Varmista, että akku on kytketty irti koneesta.
2. Poista 45° kulmaohjain. (kuva 9a)
3. Poista ruuvi ja aluslevy teräsuojasta. (kuva 9b)

4. Nosta terän kansi ulos lovestaan. (kuva 9c)

5. Poista terän mutteri, ulompi laippa ja vanha terä karasta. (kuva 9d)

6. Aseta uusi timanttiterä karaan niin, että se on linjassa sisälaipan keskiosan kanssa. Aseta sitten ulompi laippa karaan.

Huom: Varmista, että terän pyörimissuunta vastaa kotelossa olevan nuolen suuntaa.

1. Aseta terän mutteri takaisin paikoilleen. Laitteen mukana toimitetaan 2 kiintoavainta. Pysäytä karan pyöriminen yhdellä avaimella ja kiristä samalla terän mutteri toisella avaimella. (kuva 9e)

2. Aseta terän kansi takaisin loveen ja kiristä sitten ruuvi ja aluslevy.

3. Aseta 45° kulmaohjain takaisin paikoilleen. (kuva 9g)

12 PUHDISTUS JA HUOLTO

TÄRKEÄÄ: Ennen kaakelileikkurin puhdistamista tai huoltotoimenpiteiden tekemistä varmista, että moottori on sammutettu ja akku on poistettu koneesta.

12.1 Puhdistus

- Pidä kaakelileikkurin tuuletusaukot aina puhtaina ja estä vieraiden aineiden tai esineiden pääsy niihin.

- Jos kaakelileikkurin kotelo on puhdistettava, älä käytä liuotinaineita vaan pelkästään pehmeää kostutettua liinaa.

- Puhalla pöly kaakelileikkurista tuuletusaukkojen kautta paineilmalla säännöllisesti varmistaaksesi, ettei koneeseen jää pölyä.

12.2 Huolto

- Koneemme on suunniteltu käytettäväksi pitkiä aikoja vähäisellä huollolla. Jatkuva optimaalinen käyttö on riippuvainen koneen ylläpidosta ja säännöllisestä puhdistuksesta.

13 TEKNISET TIEDOT

Leikkauspyörän halkaisija:	110 mm
Virransyöttö	20 Volt DC
Maksiminopeus	3800 min-1
Terän koko	110 mm x 22,2 mm
Leikkuuleveys	24 mm
Vesisäiliö	Kyllä
Terämateriaali	Timanttikärki

14 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Äänenpainetaso LpA	97 dB(A)
Äänitehotaso LwA	106 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).

15 TAKUU

- Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.

POWDP75100 FI

- Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.

- Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.

- Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.

- Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.

- Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.

- Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.

- Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.

- Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.

- Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.

- Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.

- Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,...)

- Säilytä kassakuitti ostopäivämäärän tositteena.

- Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

- Työkalusi on ladattava vähintään kerran kuukaudessa, jotta voidaan varmistaa tämän työkalun optimaalinen käyttö.

16 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteista jäävää romua ei saa hävittää tavallisen kotitalousjätteen tapaan.

Vie se kierrätettäväksi, mikäli mahdollista. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että

Tuote: Kaakelileikkuri – Toimii akulla

Tavaramerkki: PowerPlus

Malli: POWDP75100

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.

Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

2011/65/EU

2006/42/EC

2014/30/EU

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

EN62841-1:2015

EN55014-1:2017

EN55014-2:2015

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Philippe Vankerkhove

Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja
