POWDP75100 - Skjærer PowerPlus - Gratis bruksanvisning og manual

Produkttype	Flisekutter
Merke	PowerPlus
Modell	POWDP75100
Strømforsyning	Litium-ion batteri 20 V DC (uten batteri)
Bladdiameter	110 mm
Bladhull	22,2 mm
Tomgangshastighet	3800 min⁻¹
Skjæredybde	24 mm
Skjærekapasitet på skrå	Ja, guide ved 45°
Geringsskjærekapasitet	Ja, justerbar geringsguide
Vannkjøling	Ja, integrert vannbeholder
Bladmateriale	Diamantspiss
Kuttetype	Rett kutt, skrå, gjæring
Sikkerhet	Bladbeskyttelse, av/på-bryter
Rengjøring	Fuktig myk klut, trykkluft for spalter
Vedlikehold	Regelmessig kontroll av bevegelige deler
Reparerbarhet	Originale reservedeler, autorisert service
Garanti	36 måneder
Lader	Lader inkludert, for innendørs bruk, LED-indikator
Batteri	Li-ion, kompatibel med medfølgende lader

Ofte stilte spørsmål - POWDP75100 PowerPlus

Hvordan bytte diamantbladet?

Fjern 45°-guiden, deretter bladdekselet. Skru av bladmutteren og den ytre flensen. Monter det nye bladet ved å justere rotasjonsretningen med pilen på huset. Stram mutteren med de to medfølgende nøklene.

Hva er maksimal skjæredybde?

Maksimal skjæredybde er 24 mm.

Kan man kutte fliser på skrå?

Ja, takket være den hevbare 45°-guiden for å utføre skråkutt eller vinkelkutt.

Hvordan fylle vannbeholderen?

Fjern 45°-guiden og hell rent vann i beholderen til det dekker bladets nedre kant, uten å senke mer enn 1/4 av bladet. Ikke tilsett kjemikalier.

Er batteriet inkludert?

Modellen POWDP75100 selges uten batteri. Batteri og lader selges separat eller som sett.

Hva er bladets hastighet?

Maksimal tomgangshastighet er 3800 min⁻¹.

Hvordan rengjøre apparatet?

Bruk en fuktig myk klut på huset og trykkluft til ventilasjonsspalter. Ikke bruk løsemidler. Koble fra batteriet før rengjøring.

Hva gjør jeg ved bladblokkering?

Slå av apparatet umiddelbart og koble fra batteriet. Forsøk ikke å løsne bladet med hendene. Vent til bladet har stoppet helt, fjern deretter den fastklemte delen.

Hvordan justere parallellguiden?

Løsne låseklipsene, skyv parallellguiden til ønsket bredde ved hjelp av den graderte linjalen, og fest deretter klipsene. Forsikre deg om at den er parallell med bladet.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid vernebriller, hansker og hørselvern. Ikke bruk løse klær. Hold hendene unna bladet og vent til det har stoppet helt før du berører arbeidsstykket.

BRUKSANVISNING POWDP75100 PowerPlus

5.1 Arbeidsplassen....4

5.2 Elektrisk sikkerhet....4

5.3 Personsikkerhet....4

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy....5

5.5 Service....5

6 YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR FLISKUTTERE 5

7 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE 6

7.1 Batterier....6

7.2 Ladere....7

8 MONTERING....7

8.1 Montering av diamantbladet 7

8.2 Montering av bladvern....8

9 OPPSETT OG JUSTERINGER....8

9.1 Montering av lengdeanslaget....8

9.2 Montering av gjæringsstøtten....8

9.3 Montering av 45° vinkelanslaget....8

9.4 Vanntank 8

10 BRUK....9

10.1 Lade batteripakken....9

10.1.1 Ladeindikasjoner (Fig. 6)....9

10.2 Batterikapasitetsindikator (Fig. 6a)....10

10.3 Sette i og fjerne batteriet....10

10.4 På/av-bryter....10

10.5 Rett kutt (Fig. 8a)....10

POWERPLUS HIGH QUALITY TOOLS

POWDP75100 NO

10.6 Skrätt kutt/fasettkant (Fig. 8b)....10
10.7 Vinkelkutt (Fig. 8c)....10
11 SKIFTE KUTTESKIVE 10
11.1 Slik skifter du kutteskive....11
12 RENGJ∅RING OG VEDLIKEHOLD 11
12.1 Rengjøring....11
12.2 Vedlikehold 11
13 TEKNISKE DETALJER....11
14 ST∅Y 12
15 GARANTI....12
16 MILJ∅....12
17 SAMSVARSERKLÆRING....13

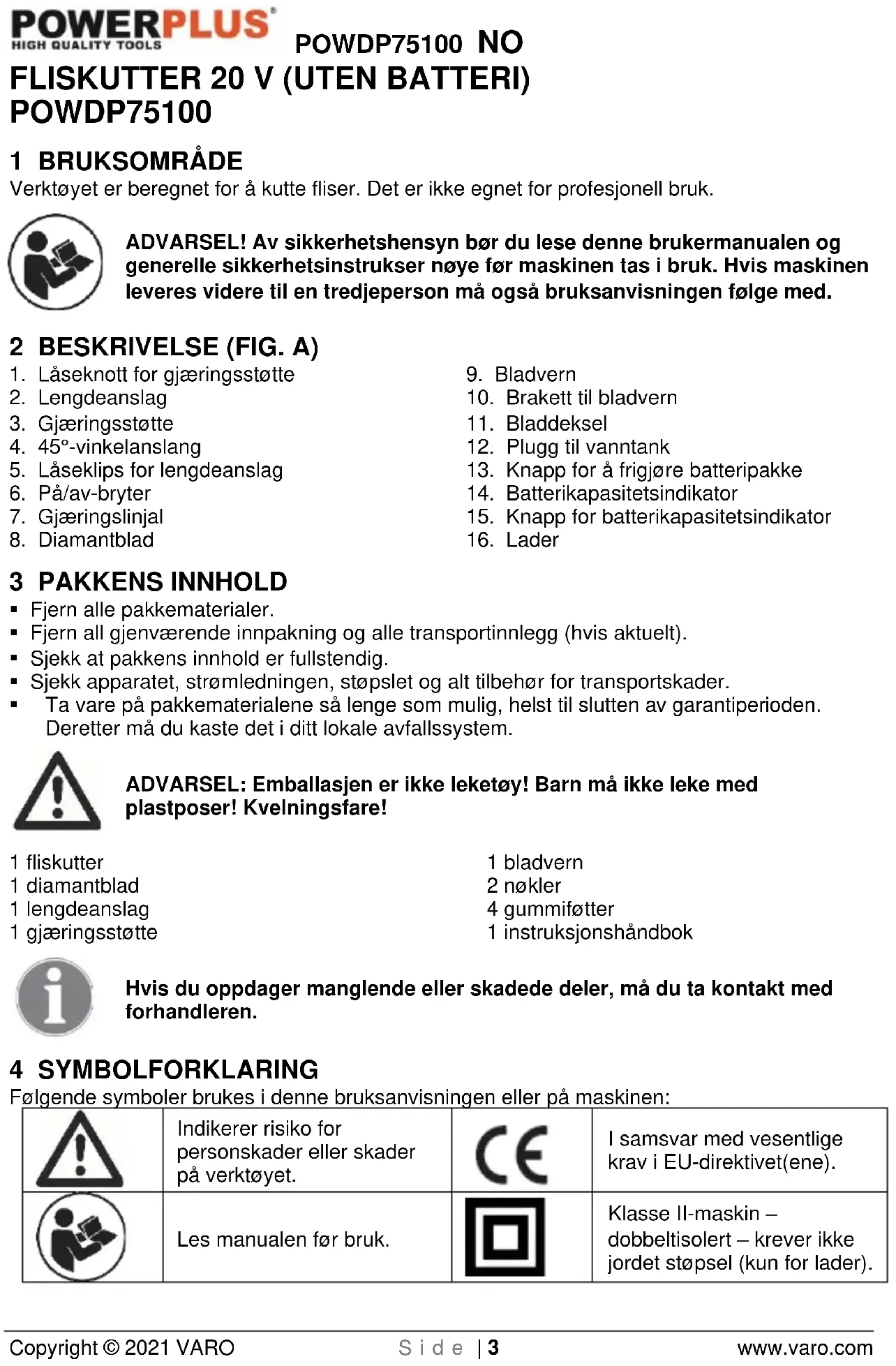

1 BRUKSOMRÅDE

Verktøyet er beregnet for å kutte fliser. Det er ikke egnet for profesjonell bruk.

ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.

2 BESKRIVELSE (FIG. A)

1. Låseknott for gjæringsstøtte

2. Lengdeanslag

3. Gjæringsstøtte

4. 45°-vinkelanslang

5. Låseklips for lengdeanslag

6. På/av-bryter

7. Gjæringslinjal

8. Diamantblad

9. Bladvern

10. Brakett til bladvern

11. Bladdeksel

12. Plugg til vanntank

13. Knapp for å frigjøre batteripakke

14. Batterikapasitetsindikator

15. Knapp for batterikapasitetsindikator

16. Lader

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

1 fliskutter
1 diamantblad
1 lengdeanslag
1 gjæringsstøtte

1 bladvern
2 nøkler
4 gummiføtter
1 instruksjonshåndbok

Hvis du oppdager manglende eller skadede deler, må du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

		Indikerer risiko for personskader eller skader på verktøyet.		I samsvar med vesentlige krav i EU-direktivet(ene).
		Les manualen før bruk.		Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel (kun for lader).

Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

• Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.
• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.

5.3 Personsikkerhet

- Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

POWDP75100 NO

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulvkker.
• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøvets bevegelige deler kan føre til personskade.
• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøvet også i uventede situasioner.
• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

- Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

- Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

- Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

- Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

- Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

- Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

- Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasioner.

5.5 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR FLISKUTTERE

- Dette verktøyet er ikke beregnet brukt av personer (inkludert barn) med nedsatt fysisk, sensorisk eller mental funksjonsevne, eller personer som mangler erfaring og kunnskap om verktøyet, med mindre de er under tett oppfølging eller har fått grundig opplæring om bruken av verktøvet av en person som er ansvarlig for deres sikkerhet.

- Kun diamantslipeskive med kontinuerlig kant og størrelse ∅110 x ∅22,2 mm kan brukes.

- Unge barn bør være under tilsyn og hindres fra å leke med verktøyet.

- Du må aldri fjerne braketten til sikkerhetsvernet. Avstanden mellom kutteskiven og braketten til sikkerhetsvernet skal ikke være mer enn 5 mm.

POWDP75100 NO

- Du må aldri bruke en kutteskive som er bøyd, deformert eller som er skadet på et eller annet vis.

- Du må heller aldri bruke en kutteskive som ikke er i henhold til spesifikasjonene nevnt i denne instruksionshåndboken.

- Ikke begynne å kappe fliser før maskinen har nädd full hastighet.

- Ikke forsøk å kappe til svært små arbeidsstykker.

- Ikke forlat arbeidsområdet før maskinen blitt skrudd av og kuttskiven har stoppet helt.

- Du må aldri forsøke å stoppe kutteskiven ved å trykke på siden av skiven.

- Trekk alltid ut batteriet før du utfører noe vedlikehold..

- Ikke bruk maskinen før den er komplett montert og alle delene er installert som forklart i instruksionene.

- Du må ikke utføre aktiviteter som å designe, montere eller konstruere på bordet mens maskinen er skrudd på.

- Koble fra batteriet og rengjør bordet før du forlater arbeidsområdet.

- Forsikre deg om at diamantbladet som brukes er egnet for materialet som skal kuttes.

- Feil ved maskinen, inkludert vern og diamantblad, skal rapporteres med en gang de oppdages. Du må aldri bruke maskinen uten at vernet er montert i riktig posisjon.

- Maks størrelse på arbeidsstykket er 1 m².

• Denne fliskutteren må kun brukes hvis omgivelsestemperaturen mellom 15 °C og 30 °C.

- Det er lett å kutte seg på de skarpe kantene og sponene fra keramiske fliser. Bruk arbeidshansker när du kutter og håndterer fliser.

- Hold hendene på trygg avstand fra kutteområdet og skiven.

- Stå slik at kroppen din er på siden av kutteskiven, aldri slik at bladet peker rett mot deg. Rekyl kan føre til at maskinen kan bykse bakover.

- Aldri strekk hånden inn under arbeidsstykket. Vernet kan ikke beskytte deg mot skiven under arbeidsstykket.

- Ikke forsøk å fjerne kuttet materiale når skiven fremdeles er i bevegelse. Vær oppmerksom på at kutteskiven fortsetter å rotere en god stund etter at motoren har blitt skrudd av.

- Du må aldri våtkutte med kutteskiver som er beregnet for tørrkutting. Da er det en fare for at skive kan sprekke og dette kan forårsake alvorlig personskade.

- Diamantblad skjærer ikke gjennom materialet; kuttet blir til ved at skiven sliper seg vei gjennom materialet. Du må unngå å tvinge skiven inn i flisen/steinen raskere enn kutteskiven kan slipe.

- Du må heller aldri slipe en flis med siden av skiven, eller forsøke å kapp til buer eller kurver. Dette vil skade kutteskiven og kan føre til at skiven kan sprekke.

7 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE

Bruk kun batterier og ladere som passer for denne maskinen.

7.1 Batterier

■ Forsøk aldri å åpne dem, uansett grunn.

- Oppbevar batteriene dine på et kjølig, tørt sted (5 °C - 20 °C). Ikke lagre batterier i utladet tilstand.

- Li-ion batterier bør utlades og lades jevnlig (minst 4 ganger pr. år). Ved lagring over lang tid bør Li-ion batteriet være ladet til 40 % av kapasiteten.

- Unngå å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte og

POWDP75100 NO

det vil strømme en intens strøm som skaper varme og som kan føre til batterisprengning eller brann.

- Må ikke opphetes. Hvis batterier varmes opp til over 100 °C, kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning eller brann. Batterier på ikke kastes i ld, da dette kan føre til eksplosjon og/eller intens ildutvikling.

- Under ekstreme forhold kan batterier lekke. Hvis du oppdager væske på batterier, må du gjøre som følger:

- Tørk forsiktig av væsken med en klut. Unngå hudkontakt.

- Ved hud- eller øyekontakt må du følge instruksjonene nedenfor:

√ Skyll øyeblikkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft eller eddik.

√ Hvis du får batterisyre i øynene, må øynene skylles i minst 10 minutter med rent vann. Oppsøk lege.

Brannfare! Unngå å kortslutte polene på et løst batteri. Batterier må ikke brennes.

7.2 Ladere

• Forsøk aldri å lade opp vanlige engangsbatterier.
• Defekte ledninger må repareres øyeblikkelig.
  ■ Laderen må ikke utsettes for vann.
  ■ Laderen må ikke åpnes.
  ■ Ikke stikk objekter i laderen.
• Laderen er kun beregnet på innendørs bruk.

8 MONTERING

Før du bruker denne fliskutteren, må du montere gummiføttene, diamantbladet, bladvernet og lengdeanslaget.

8.1 Montering av diamantbladet

1. Fjern 45°-vinkelanslaget. (Fig. 1a)
2. Fjern skruen og skiven fra bladdekslet. (Fig. 1b)
3. Løft bladdekslet opp og ut av sporet sitt. (Fig. 1c)
4. Fjern bladmutteren og den ytre flensen fra akseltappen. (Fig. 1d)
5. Plasser diamantbladet på akseltappen, slik at det ligger rett mot den indre flensen. Deretter kan du sette tilbake den ytre flensen på akseltappen igjen.

Merk: Forsikre deg om at bladets rotasjonsretning er i samsvar med pilmarkeringen på maskindekslet.

1. Bruk skiftenøklene som medfølger til å skifte ut bladmutteren. Forhindre at akseltappen roterer ved å holde den fast med en skiftenøkkel og stram samtidig til bladmutteren med den andre skiftenøkkelen. (Fig. 1e)

POWDP75100 NO

8.2 Montering av bladvern

1. Fjern skruen og skiven fra braketten til bladvernet. (Fig. 2a)
2. Plasser braketten til bladvernet inne i beholderen. L-delen av braketten skal peke mot midten av bordet. (Fig. 2b)
3. Skyv braketten til bladvernet opp i sporet bak diamantbladet, på bakenden av bordet. (Fig. 2c)
4. Mens du holder braketten til bladvernet oppe og i riktig posisjon, kan du feste den til bordflaten med skruen og skiven. (Fig. 2d)

Merk: Kontroller at braketten til bladvernet er midtstilt i forhold til midten av diamantbladet.

1. La bladdekslet gli tilbake til sin opprinnelige posisjon. (Fig. 2e)
2. Fest bladdekslet på plass med skiven og skruen. (Fig. 2f)
3. Sett tilbake 45°-vinkelanslaget. (Fig. 2g)
4. Fjern knotten, bolten og skiven fra bladvernet.
5. Fest bladvernet på braketten til bladvernet. Sikre det i riktig posisjon med bolten, skiven og knotten. Stram til knotten tilstrekkelig til at bladvernet kan hvile på bordet, men at det løfter seg når arbeidsstykket skyves inn mot diamantbladet. (Fig. 2h)

9 OPPSETT OG JUSTERINGER

ADVARSEL! Forsikre deg om at batteriet er fjernet før du utfører noen av de følgende operasjonene.

9.1 Montering av lengdeanslaget

1. Frigjøre låseklipsene til lengdeanslaget og plasser lengdeanslaget på arbeidsbordet. Kontroller at anslaget ligger parallelt med kutteskiven. Bruk gjæringslinjalen som hjelp for å finne ønsket kuttebredde. (Fig. 3a)
2. Sikre lengdeanslaget i riktig posisjon med låseklipsene til lengdeanslaget. (Fig. 3b)

9.2 Montering av gjæringsstøtten

1. Etter at lengdeanslaget er plassert og festet, kan gjæringsstøtten monteres til anslaget ved å klikke det på plass. Det skal være lett å bevege gjæringsstøtten frem og tilbake på lengdeanslaget. (Fig. 3c)
2. Løsne låseknotten til gjæringsstøtten og juster gjæringsmåleren til ønsket kuttevinkel, som vist på gjæringsviseren. Stram til låseknotten til gjæringsstøtten. (Fig. 3d)

9.3 Montering av 45° vinkelanslaget

Hev 45°-vinkelanslaget, trekk ut støtten og sett klaffene inn i hullene på platen. Kontroller at anslaget er riktig festet før du begynner å kutte. (Fig. 4)

9.4 Vanntank

1. Fjern 45°-vinkelanslaget og fyll vanntanken med rent vann slik at det akkurat dekker den nederste kanten av diamantbladet. Ikke mer enn ¼ av diamantbladet skal være under vann. (Fig. 5a)
2. Når du er ferdig med kuttingen, kan du fjerne pluggen på innsiden av tanken for å tømme ut vannet. (Fig. 5b)

Merk: Pluggen fungerer også som en sikkerhetsanordning for å forhindre at tanken overfylles. Hvis beholderen blir overfylt, vil vannet renne ut.

ADVARSEL: Ikke tilsett kjemikalier eller rengjøringsmidler til vannet.

10 BRUK

10.1 Lade batteripakken

Batteripakken til dette verktøyet leveres nesten utladet for å hindre mulige problemer. Derfor må du lade batteriet før det brukes første gang.

Merk: Batterier vil ikke nå full ladning første gangen de lades opp. Det vil ta flere ladesykluser før de kan fullades. Batterier skal kun lades innendørs.

Etter normal bruk kreves ca. 1 times ladetid for å fullade batteriet.

Batteripakken blir litt varm under ladningen. Dette er normalt og indikerer ikke noe problem. Ikke plasser laderen på et sted med ekstrem varme eller kulde. Det beste er vanlig romtemperatur. Når batteriet er fulladet, kobler du laderen fra strømforsyningen og tar batteripakken ut av laderen.

Merk:

1. La batteripakken kjøles helt ned før lading.
2. Inspiser batteripakken før lading. Ikke lad opp et batteri med sprekker eller lekkasje.

10.1.1 Ladeindikasjoner (Fig. 6)

Koble laderen til stikkontakten:

Merk: Hvis batteriet ikke passer riktig, må det kobles fra og du må sjekke om batteripakken er av riktig modell for denne laderen, som vist i spesifikasjonsdiagrammet. Ikke lad opp noen annen batteripakke, heller ikke en batteripakke som ikke passer i laderen.

1. Overvåk laderen og batteripakken regelmessig mens de er tilkoblet.
2. Trekk ut kontakten til laderen og koble den fra batteripakken når den er ferdig.
3. La batteripakken kjøle seg helt ned før du bruker den.
4. Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.

MERK: Hvis batteriet er varmt etter langvarig bruk av verktøyet, må du la det kjøles ned til romtemperatur før det lades. Dette vil forlenge batteriets levetid.

MERK: Fjern batteriet fra laderen ved å klemme inn utløserknappen og trekke batteripakken av samtidig.

10.2 Batterikapasitetsindikator (Fig. 6a)

Det er batterikapasitetsindikatorer på batteripakken. Du kan kontrollere kapasiteten på batteriet hvis du trykker på knappen (12). Før du bruker maskinen, må du trykke på bryteren for å kontrollere om batteriet er fullt nok for ordentlig bruk.

10.3 Sette i og fjerne batteriet

ADVARSEL: Før du utfører noen justeringer må du påse at bormaskinen er slått av og at rotasjonsvelgeren står i midtstilling.

• Fjern batteriet trykk ned batteriutløseren og trekk batteripakken av.
• Sett i batteriet ved å skyve batteripakken inn på kontaktene på verktøyet.

10.4 På/av-bryter

Skru på fliskutteren ved å skyve på/av-bryter mot venstre (I). (Fig. 7a)

Skru av fliskutteren ved å skyve på/av-bryteren til det røde området til høyre (0). (Fig. 7b)

FORSIKTIG: Husk å alltid gi kutteskiven tid til å nå maks hastighet før du begynner å kutte.

ADVARSEL!: Diamantbladet vil fortsette å rotere i noen få sekunder etter at fliskutteren har blitt skrudd av. Vent til kutteskiven har stoppet helt før du fjerner det.

10.5 Rett kutt (Fig. 8a)

Juster lengdeanslaget til ønsket bredde. Hold et solid grep på arbeidsstykket og før det med jevnt trykk mot diamantbladet. Hold sidene av arbeidsstykket og trykk hardt nok ned til å forhindre at arbeidsstykket kan heve eller bevege seg under kuttingen.

10.6 Skrått kutt/fasettkant (Fig. 8b)

Hev 45°-vinkelanslaget hvis du ønsker å kutte i en vinkel eller lage en fasettkant på arbeidsstykket. Utfør kuttet på samme måte som du utfører et rett kutt. Innvendige eller utvendige fasettkanter kan lages ved å snu arbeidsstykket slik at fronten er vendt opp eller ned.

10.7 Vinkelkutt (Fig. 8c)

Når gjæringsstøtten er montert på lengdeanslaget kan du justere kuttevinkelen med vinkelmåleren. Hold et solid grep på gjæringsstøtten og arbeidsstykket og før arbeidsstykket i en jevn bevegelse mot diamantbladet. Pass godt på at arbeidsstykket ligger stodig i gjæringsstøtten før du utfører kuttet.

11 SKIFTE KUTTESKIVE

OBS: Du må aldri bruke en kutteskive som er for tykk. Dette kan føre til at den ytre bladpakningen kommer i berøring med flatene på akseltappen. Dette kan igjen føre til at det blir vanskelig å sikre skiven på akseltappen med bladskruen.

POWDP75100 NO

OBS: Du må aldri forsøke å bruke en kutteskive som er større enn den størrelsen som står oppført som makskapasiteten til fliskutteren. Kutteskiven kan da komme i berøring med bladvernet og det er fare for personskade eller at fliskutteren blir skadet. Slike skader vil ikke bli dekket av garantien.

11.1 Slik skifter du kutteskive

1. Forsikre deg om at batteriet er frakoblet fra maskinen.
2. Fjern 45°-vinkelanslaget. (Fig. 9a)
3. Fjern skruen og mellomleggskiven fra bladvernet. (Fig. 9b)
4. Løft bladdekslet ut av sporet sitt. (Fig. 9c)
5. Fjern bladmutteren, den ytre flensen og det gamle bladet fra akseltappen. (Fig. 9d)
6. Plasser det nye diamantbladet på akseltappen, slik at den er midtstilt på den indre flensen. Deretter kan du sette tilbake til ytre flensen på akseltappen.

Merk: Forsikre deg om at bladets rotasjonsretning er den samme pilmarkeringen på maskinhuset.

1. Skifte ut bladmutteren. Enheten er utstyrt med to skiftenøkler. Forhindre akseltappen fra å rotere med den ene skiftenøkkelen, mens du strammer til bladmutteren med den andre skiftenøkkelen. (Fig. 9e)
2. Sett bladdekslet tilbake i sporet sitt, og stram deretter til skruen og skiven.
3. Sett 45°-vinkelanslaget tilbake på plass. (Fig.9g)

12 RENGJ∅RING OG VEDLIKEHOLD

VIKTIG: Før du rengjør fliskutteren eller utfører noen form for vedlikehold, må du kontrollere at motoren er deaktivert og at batteriet er fjernet fra maskinen.

12.1 Rengjøring

• Hold alltid ventilasjonsåpningene på fliskutteren rene og frie for fremmedlegemer.
• Hvis maskinhuset til fliskutteren trenger rengjøring, unngå å bruke løsemidler. Bruk bare en myk, fuktet klut.
• Blås bort støv fra fliskutteren ved å blåse trykkluft gjennom ventilasjonsåpningene med jevne mellomrom. Slik unngår du at det hoper seg opp støv inne i redskapet.

12.2 Vedlikehold

- Maskinene våre har blitt utviklet for å kunne arbeide over lang tid med svært lite vedlikehold. Langvarig, tilfredsstillende drift er likevel avhengig av riktig og grundig vedlikehold av maskinen, samt regelmessig rengjøring.

13 TEKNISKE DETALJER

Kuttehjulets diameter:	110 mm
Strømforsyning	20 Volt DC
Maks hastighet	3800 min-1
Bladstørrelse	110 mm x 22,2 mm
Kuttedybde	24 mm
Vanntank	Ja
Bladmateriale	Diamanttupp

14 ST∅Y

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA	97 dB(A)
Lydeffektnivå LwA	106 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

15 GARANTI

- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.

- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.

- Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (brukt til et formål produktet ikke er beregnet for), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

- Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

- Verktøyet må lades opp minst én gang per måned for å sikre optimal funksjon.

16 MILJ∅

Hvis maskinen må skiftes ut etter lang tids bruk, må den ikke kastes sammen med husholdningsavfallet. Kast den på en miljøvennlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

17 SAMSVARSERKLÆRING

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at, Produkt: Fliskutter – Batteridrevet

Merke: PowerPlus

Modell: POWDP75100

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

EU-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN62841-1:2015

EN55014-1:2017

EN55014-2:2015

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Mentens Ludo

Ludo Mertens

Regulatoriske saker - Samsvarsleder

12.2 Vedligeholdelse

Apparatbeskrivelse: Fliseskærer - Batteridrevet

8.1 Montering av diamantklingan....7

8.2 Montering av klingskyddet....8

9 INSTALLATION OCH JUSTERINGAR 8

10.1 Laddning av batteripacken....9

10.1.1 Laddningsindikatorer (Fig. 6)....9

10.1 Laddning av batteripacken
