GEBRUIKSAANWIJZING POWDP75100 PowerPlus

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap ................... 5

10.3 Plaatsen en verwijderen van de batterij ............................................................ 10

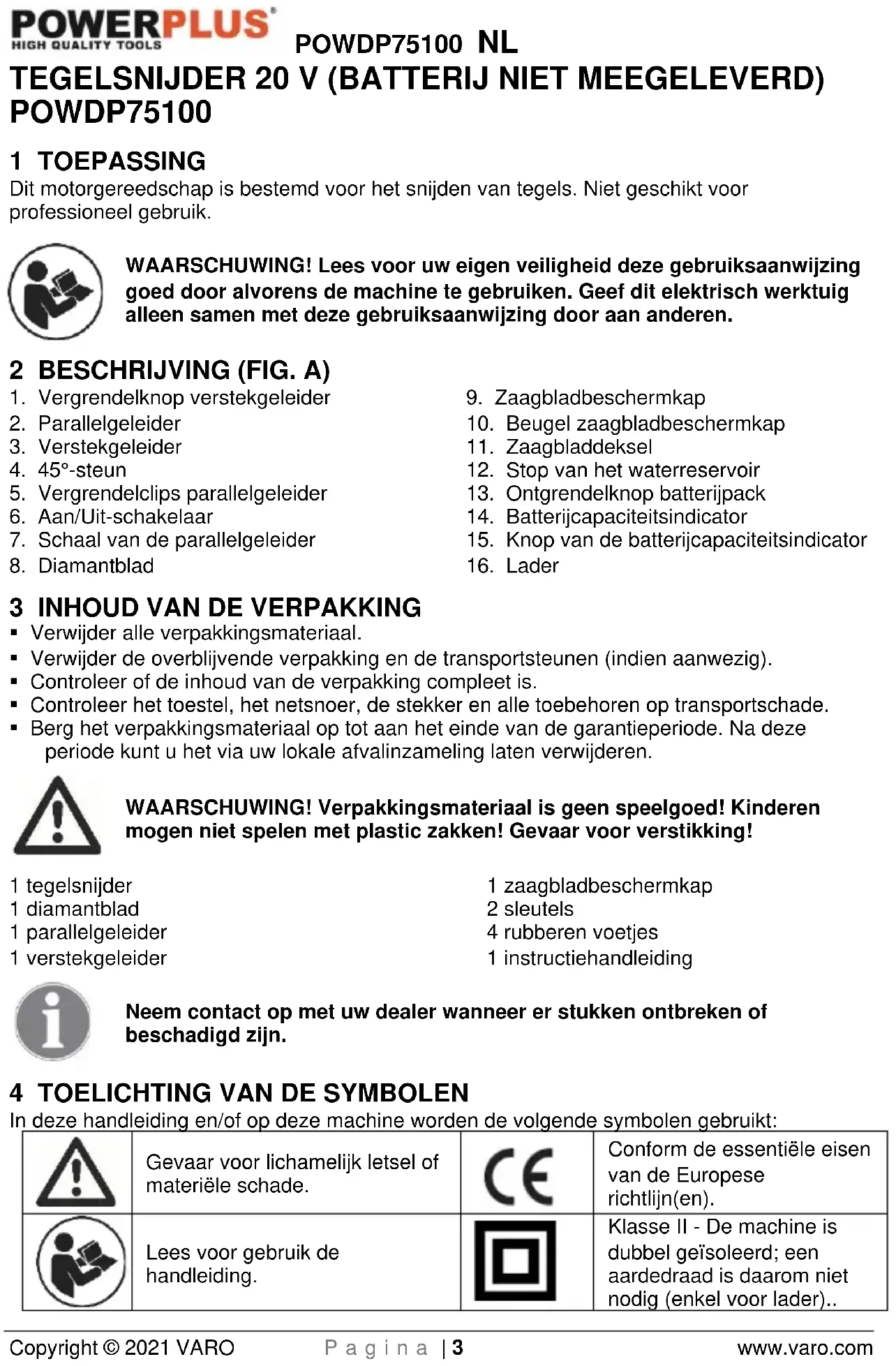

Copyright © 2021 VARO P a g i n a | 3 www.varo.com TEGELSNIJDER 20 V (BATTERIJ NIET MEEGELEVERD) POWDP75100 1 TOEPASSING Dit motorgereedschap is bestemd voor het snijden van tegels. Niet geschikt voor professioneel gebruik. WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen. 2 BESCHRIJVING (FIG. A)

6. Aan/Uit-schakelaar

7. Schaal van de parallelgeleider

12. Stop van het waterreservoir

15. Knop van de batterijcapaciteitsindicator

• Verwijder alle verpakkingsmateriaal.

• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).

• Controleer of de inhoud van de verpakking compleet is.

• Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.

• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen. WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking! 1 tegelsnijder 1 diamantblad 1 parallelgeleider 1 verstekgeleider 1 zaagbladbeschermkap 2 sleutels 4 rubberen voetjes 1 instructiehandleiding Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiële schade.

Conform de essentiële eisen van de Europese richtlijn(en).

Lees voor gebruik de handleiding.

Klasse II - De machine is dubbel geïsoleerd; een aardedraad is daarom niet nodig (enkel voor lader)..POWDP75100 NL Copyright © 2021 VARO P a g i n a | 4 www.varo.com

Het dragen van gehoorbescherming wordt aangeraden.

Omgevingstemperatuur: max. 40 °C (enkel voor batterij).

Stel de lader noch het batterijpack bloot aan water.

Gebruik de lader en de batterij enkel in afgesloten ruimtes.

Werp het batterijpack of de lader niet in het vuur. 5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Neem alle voorschriften en veiligheidswaarschuwingen door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Bewaar de veiligheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

• Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.

• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.

• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

• Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.

• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.

• Beschadig het snoer niet. Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.

• Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. HetPOWDP75100 NL Copyright © 2021 VARO P a g i n a | 5 www.varo.com gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Elektrisch gereedschap zal beter presteren en veiliger werken wanneer het wordt gebruikt in situaties waarvoor het dient.

• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.

• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.

• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

• Ga zorgvuldig om met het apparaat. Controleer op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werking van het gereedschap zouden kunnen beïnvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

• Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhouden snijgereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.

• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.POWDP75100 NL Copyright © 2021 VARO P a g i n a | 6 www.varo.com

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijft voldoen.

6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR TEGELSNIJDERS

• Deze machine is niet bestemd om gebruik te worden door personen (inclusief kinderen) met fysieke, zintuiglijke of mentale beperkingen, noch door personen die niet over de ervaring of kennis beschikken om deze machine te gebruiken, tenzij ze onder toezicht werken van iemand die voor hun veiligheid verantwoordelijk is of er instructies van hebben ontvangen over het werken met deze machine.

• Enkel een diamantdoorslijpwiel met gesloten rand en Ø 110 x Ø 22,2 mm mag gebruikt worden.

• Houd jonge kinderen in de gaten zodat ze niet met de machine spelen.

• Zorg ervoor dat het zaagblad correct door de zaagbladbeschermkap afgeschermd wordt.

• Verwijder nooit de beugel van de zaagbladbeschermkap. De afstand tussen het zaagblad en de beugel van de zaagbladbeschermkap mag niet groter zijn dan 5 mm.

• Gebruik geen zaagblad dat verbogen, vervormd of op gelijk welke andere manier beschadigd is.

• Gebruik geen zaagbladen die niet overeenstemmen met de specificaties die in deze handleiding worden opgegeven.

• Begin niet met tegels te snijden voordat de machine op volle snelheid is gekomen.

• Probeer nooit om zeer kleine werkstukken te snijden.

• Verlaat de werkplek niet voordat de machine werd uitgeschakeld en het zaagblad volledig tot stilstand is gekomen.

• Probeer nooit om het zaagblad tot stilstand te brengen door er zijwaartse druk op uit te oefenen.

• Verwijder altijd de batterij van de machine voordat u onderhoud uitvoert.

• Gebruik de machine niet voordat ze volledig gemonteerd en volgens de instructies geïnstalleerd werd.

• Voer geen ontwerp-, montage- of constructieactiviteiten op de tafel uit wanneer de machine ingeschakeld is.

• Verwijder de batterij van de machine en reinig de tafel voordat u de werkplek verlaat.

• Zorg ervoor dat het gekozen diamantzaagblad overeenstemt met het te snijden materiaal.

• Zodra ze opgemerkt worden, moeten defecten aan de machine, inclusief aan de beschermkappen of diamantbladen, onmiddellijk gemeld worden. Gebruik de machine nooit zonder dat de beschermkap op haar plaats zit.

• Maximale grootte van het werkstuk is 1 m².

• Deze tegelsnijder moet gebruikt worden binnen de volgende beperkingen wat betreft omgevingsomstandigheden (tussen 15 °C en 30 °C).

• Scherpe randen en splinters van keramische tegels kunnen makkelijk snijwonden veroorzaken. Draag werkhandschoenen tijdens het werken en snijden.

• Houd uw handen uit de buurt van het snijgebied en het zaagblad.

• Houd uw lichaam langs een van beide kanten van het zaagblad, nooit in lijn met het zaagblad. Bij terugslag kan het gereedschap achterwaarts springen.

• Reik niet onder het werkstuk. De beschermkap kan u onder het werkstuk niet tegen het zaagblad beschermen.

• Probeer niet om afgezaagd materiaal te verwijderen wanneer het zaagblad draait. Houd er rekening mee dat het zaagblad na het uitschakelen van de motor nog even door blijft draaien.POWDP75100 NL Copyright © 2021 VARO P a g i n a | 7 www.varo.com

• Zaag nooit nat met bladen bestemd voor droog zagen. Gevaar voor bladbreuk en ernstige verwondingen.

• Diamantbladen zagen niet in materiaal, ze slijpen eerder in het materiaal om de snijbewerking uit te voeren. Voer het zaagblad niet sneller in de tegel/metselwerk dan het zaagblad kan slijpen.

• Slijp nooit een tegel met de zijkant van het blad noch probeer om afgeronde sneden of krommen te maken. Dit zal het blad beschadigen en kan tot bladbreuk leiden.

7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN

LADERS Gebruik enkel batterijen en laders die geschikt zijn voor dit apparaat.

• Probeer nooit om batterijen, om wat voor reden ook, te openen.

• Bewaar ze niet op plekken waar de temperatuur de 40 °C kan overschrijden.

• Laad ze enkel op bij temperaturen tussen de 4 °C en 40 °C.

• Bewaar uw batterijen op een koele droge plaats (5 °C-20 °C). Bewaar batterijen nooit in ontladen toestand.

• Het is beter voor Li-ion batterijen om ze regelmatig te ontladen en te herladen (minstens 4 keer per jaar). De ideale lading voor het langdurig opbergen van uw Li-ion batterij bedraagt 40% van de capaciteit.

• Wanneer u ze moet wegwerpen, volg dan de instructies in het gedeelte “Het milieu beschermen”.

• Veroorzaak geen kortsluitingen. Wanneer er rechtstreeks of per ongeluk, door contact met een metalen voorwerp, een verbinding wordt gemaakt tussen de positieve (+) en de negatieve (-) contactaansluiting, dan wordt de batterij kortgesloten en zal er een zeer grote stroom gaan vloeien die hitte zal veroorzaken wat tot het barsten van de behuizing of tot brand kan leiden.

• Verhit ze niet. Wanneer batterijen boven de 100 °C verwarmd worden, zullen de afdichtingen, isolatielagen en andere polymeerlagen beschadigd raken wat tot het lekken van het elektrolyt en/of interne kortsluiting kan leiden wat dan weer hitte veroorzaakt en tot barsten of brand kan leiden. Werp batterijen niet in het vuur: gevaar voor een explosie of intense brand.

• Onder extreme omstandigheden kan het voorkomen dat de batterij gaat lekken. Wanneer u vloeistof op de batterij ontdekt, volg dan de onderstaande instructies: − Neem de vloeistof zorgvuldig op d.m.v. een vod. Vermijd huidcontact. − Volg onderstaande instructies bij huid- of oogcontact: ✓ Spoel onmiddellijk met water. Neutraliseer met een zacht zuur zoals citroensap of azijn. ✓ Bij oogcontact: spoel overvloedig met water gedurende minimaal 10 minuten en contacteer een arts. Brandgevaar! Vermijd het kortsluiten van de contacten van een batterij die uit het toestel is genomen. Verbrand een batterij niet.

• Probeer nooit om niet-oplaadbare batterijen te laden.

• Laat defecte snoeren onmiddellijk herstellen.

• Niet blootstellen aan water.

• Open de lader niet.POWDP75100 NL Copyright © 2021 VARO P a g i n a | 8 www.varo.com

• De behuizing van de lader niet doorboren.

• De lader is uitsluitend bestemd voor gebruik binnenshuis. 8 MONTAGE Voordat u de tegelsnijder gebruikt, moeten de rubberen voeten, het diamantzaagblad, de zaagbladbeschermkap en de parallelgeleider gemonteerd worden.

8.1 Het diamantblad monteren

1. Verwijder de 45°-steun (Fig. 1a).

2. Verwijder de schroef en tussenring van de zaagbladbeschermkap (Fig. 1b).

3. Neem het zaagbladdeksel uit zijn houder (Fig. 1c).

4. Verwijder de zaagbladmoer en de buitenste flens van de as (Fig. 1d).

5. Plaats het diamantblad op de as zodat het centraal op de binnenste flens uitlijnt. Plaats

dan de buitenste flens op de as. Nota: zorg ervoor dat de zaagbladrichting overeenstemt met de pijl die op de behuizing staat aangegeven.

6. Gebruik de meegeleverde sleutel om de moer van het zaagblad aan te brengen.

Blokkeer de as tegen draaien met een sleutel terwijl u de zaagbladmoer met de andere sleutel aanspant (Fig. 1e).

8.2 De zaagbladbeschermkap monteren

1. Verwijder de schroef en tussenring van de beugel van de zaagbladbeschermkap (Fig.

2. Plaats de beugel van de zaagbladbeschermkap ter hoogte van het reservoir. Het L-deel

van de beugel moet naar het middelpunt van de tafel wijzen (Fig. 2b).

3. Schuif de beugel van de zaagbladbeschermkap tot in de opening achter het diamantblad,

aan de achterkant van de tafel (Fig. 2c).

4. Houd de beugel van de zaagbladbeschermkap rechtop en op zijn plaats en zet hem op

de bovenkant van de tafel vast m.b.v. de schroef en tussenring (Fig. 2d). Nota: zorg ervoor dat de beugel van de zaagbladbeschermkap uitgelijnd is met het middelpunt van het diamantblad.

5. Schuif het zaagbladdeksel weer op zijn originele plaats (Fig. 2e).

6. Zet het zaagbladdeksel op zijn plaats vast m.b.v. de schroef en tussenring (Fig. 2f).

7. Monteer de 45°-steun terug (Fig. 2g).

8. Verwijder de knop, bout en tussenring van de zaagbladbeschermkap.

9. Plaats de zaagbladbeschermkap op zijn beugel. Zet ze vast met de bout, tussenring en

knop. Draai de knop voldoende aan zodat de zaagbladbeschermkap op de tafel rust, maar wel opgetild kan worden door het werkstuk wanneer het naar het diamantblad geduwd wordt (Fig. 2h).POWDP75100 NL Copyright © 2021 VARO P a g i n a | 9 www.varo.com

9 INSTELLEN EN AFREGELEN

WAARSCHUWING! Zorg ervoor dat de batterij verwijderd werd voordat u een van de volgende bewerkingen uitvoert.

9.1 De parallelgeleider instellen

1. Zet de vergrendelclips van de parallelgeleider los en plaats de parallelgeleider op de

werktafel. Zorg ervoor dat hij parallel t.o.v. het zaagblad staat. Gebruik de schaal om te helpen bij het instellen van de gewenste snijbreedte (Fig. 3a).

2. Zet de parallelgeleider op zijn plaats vast m.b.v. de clips (Fig. 3b).

9.2 De verstekgeleider instellen

1. Nadat de parallelgeleider op zijn plaats is vastgezet, kan de verstekgeleider erop geklikt

worden. De verstekgeleider kan eenvoudig voor- en achterwaarts op de parallelgeleider verschoven worden (Fig. 3c).

2. Zet de vergrendelknop van de verstekgeleider los en stel hem volgens de schaal in op de

gewenste snijhoek die op de schaal wordt aangegeven. Zet de vergrendelknop van de verstekgeleider vast (Fig. 3d).

9.3 De 45°-steun instellen

Til de 45°-steun uit zijn houder en stop de lipjes ervan in de overeenstemmende openingen van de tafel. Zorg ervoor dat de steun correct gemonteerd en vast zit voordat u een zaagsnede gaat maken (Fig. 4).

1. Verwijder de 45°-steun en vul het waterreservoir met proper water tot een hoogte die net

genoeg is om de onderrand van het zaagblad te bedekken. Het zaagblad mag niet meer dan voor 1/4

onder water zitten (Fig. 5a).

2. Wanneer u klaar bent met zagen, verwijder dan de stop in het reservoir om het water

weg te laten lopen (Fig. 5b). Nota: de stop werkt ook als een overvulbeveiliging; wanneer de machine overmatig gevuld wordt, zal het water wegvloeien. WAARSCHUWING: voeg geen chemicaliën noch detergent toe aan het water. 10 GEBRUIK

10.1 Laden van het batterijpack

Het batterijpack voor dit werktuig werd geleverd met een minimale lading om mogelijke problemen te voorkomen. Daarom moet u de batterij opladen vóór het eerste gebruik. Nota: batterijen halen hun volledige capaciteit niet tijdens de eerste laadbeurt. Geef ze enkele laadcycli de tijd om hun volledige capaciteit te behalen. De batterij mag enkel binnenshuis opgeladen worden. Na normaal gebruik, duurt het ongeveer 1 uur om de batterij volledig op te laden. Het batterijpack wordt lichtjes warm tijdens het laden. Dit is normaal en wijst niet op een probleem.POWDP75100 NL Copyright © 2021 VARO P a g i n a | 10 www.varo.com Plaats de lader niet op een extreem warme of koude plek. Het beste is op normale kamertemperatuur. Haal de stekker van de lader uit het stopcontact en haal het batterijpack uit de lader wanneer de batterij volledig volgeladen is. Nota:

1. Laat de batterij volledig afkoelen vóór u ze oplaadt.

2. Controleer het batterijpack vóór het laden; laad geen gebarsten of lekkend batterijpack

Sluit de lader aan op een stopcontact:

• Continu groen: klaar om op te laden.

• Rood knipperen: laadt op.

• Continu groen: opgeladen.

• Continu groen en rood: batterij of lader beschadigd. Nota: wanneer het batterijpack niet volledig past, verwijder het dan en controleer of het batterijpack volgens de specificaties voor deze lader geschikt is. Laad geen ander type batterijpack noch een batterijpack dat niet goed op de lader past.

1. Controleer de lader en het batterijpack geregeld tijdens het opladen.

2. Koppel de lader los van het stopcontact en van het batterijpack wanneer de batterij

3. Laat het batterijpack volledig afkoelen vóór u het gebruikt.

4. Berg de lader en het batterijpack binnen op, buiten het bereik van kinderen.

NOTA: wanneer de batterij na continu gebruik van het toestel heet is, laat ze dan tot op kamertemperatuur afkoelen vóór u ze oplaadt. Dit zal de levensduur van uw batterijen verlengen. NOTA: haal het batterijpack uit de laadvoet door met uw duim of vingers op de ontgrendelknop van de batterij te drukken en tegelijkertijd het batterijpack uit de lader te trekken.

10.2 Indicator batterijcapaciteit (Fig. 6a)

Er zijn capaciteitsindicatoren op het batterijpack. U kunt de capaciteit van de batterij controleren wanneer u de knop (12) indrukt. Druk vóór het gebruik van het apparaat de trekkerschakelaar even in om te controleren of de batterij voldoende opgeladen is om correct te werken. Deze 3 leds geven de capaciteit van de batterij aan: 3 leds branden: batterij volledig opgeladen. 2 leds branden: batterij 60% opgeladen. 1 led brandt: batterij bijna ontladen.

10.3 Plaatsen en verwijderen van de batterij

WAARSCHUWING: zorg ervoor dat de boormachine uitgeschakeld is en dat de richtingkeuzeschakelaar in de middenstand staat vóór u instellingen wijzigt.POWDP75100 NL Copyright © 2021 VARO P a g i n a | 11 www.varo.com

• Verwijder de batterij: duw de batterijlip in en trek tegelijkertijd het batterijpack van het toestel.

• Om de batterij te plaatsen, duwt u het batterijpack op de contacten van het gereedschap.

10.4 Aan/Uit-schakelaar

Start de tegelsnijder door de aan/uit-schakelaar naar links (I) te duwen (Fig. 7a). Schakel de tegelsnijder uit door de aan/uit-schakelaar naar rechts (0) te duwen (Fig. 7b). OPGELET: laat altijd het zaagblad op volle snelheid komen voordat u een snijbewerking uitvoert. WAARSCHUWING! Het diamandblad zal na het uitschakelen van de tegelsnijder nog een paar seconden verder draaien. Wacht tot het volledig tot stilstand is gekomen voordat u het zaagblad verwijdert.

10.5 Rechte snede (Fig. 8a)

Stel de parallelgeleider op de gewenste breedte in. Houd het werkstuk stevig vast en leid het gelijkmatig met een lichte druk tegen het diamantblad. Hou de randen van het werkstuk vast en duw het stevig neer om te voorkomen dat het werkstuk tijdens het werken opgetild wordt.

10.6 Afschuinsnede (Fig. 8b)

Zet de 45°-steun op wanneer u een rand van het werkstuk onder een hoek wenst te zagen of af te schuinen. Gebruik dezelfde techniek als bij een recht snede. Door het werkstuk met zijn bovenkant naar onder of naar boven te plaatsen, kunnen interne of externe afschuinsneden gemaakt worden.

10.7 Versteksnede (Fig. 8c)

Zorg dat de verstekgeleider op de parallelgeleider zit, stel de verstekgeleider op de gewenste hoek in. Houd de verstekgeleider en het werkstuk stevig vast en leid het werkstuk gelijkmatig tegen het diamantblad. Zorg ervoor dat het werkstuk goed vast in de verstekgeleider zit voordat u de snede maakt.

11 HET BLAD VERVANGEN

OPGELET: gebruik nooit een zaagblad dat te dik is waardoor de buitenste flens geen contact meer kan maken met de platte vlakken van de as. Het zal voorkomen dat de schroef het zaagblad correct op de as vast kan vastzetten. OPGELET: probeer nooit om een zaagblad te gebruik dat groter is dan de opgegeven capaciteit van de tegelsnijder. Het blad kan in contact komen met de zaagbladbeschermkap en verwondingen of schade aan de tegelsnijder veroorzaken. Dit valt niet onder de garantie.

11.1 Zaagbladen wisselen

1. Zorg dat de batterij van de machine verwijderd werd.

2. Verwijder de 45°-steun (Fig. 9a).

3. Verwijder de schroef en tussenring van het zaagbladdeksel (Fig. 9b).

4. Verwijder het deksel uit zijn houder (Fig. 9c).

5. Verwijder de moer van het zaagblad, de buitenste flens en het oude zaagblad van de as

(Fig. 9d).POWDP75100 NL Copyright © 2021 VARO P a g i n a | 12 www.varo.com

6. Plaats het nieuwe diamantblad op de as zodat het centraal op de binnenste flens uitgelijnd

zit. Plaats daarna de buitenste flens op de as. Nota: zorg ervoor dat de draairichting van het blad overeenstemt met de pijl die op de behuizing staat aangegeven.

7. Plaats de moer van het zaagblad terug. De machine wordt met 2 sleutels geleverd.

Blokkeer de as tegen draaien met een sleutel terwijl u met de andere sleutel de zaagbladmoer aanspant (Fig. 9e).

8. Plaats het zaagbladdeksel opnieuw in zijn houder en zet de schroef met tussenring vast.

BELANGRIJK: zorg dat de motor is uitgeschakeld en dat de batterij van de machine werd gehaald voordat u de tegelsnijder reinigt of er onderhoud aan uitvoert.

• Houd de ventilatiesleuven van de tegelsnijder altijd proper en voorkom dat er vreemde voorwerpen in gaan.

• Wanneer de behuizing van de tegelsnijder moet gereinigd worden, gebruik dan geen oplosmiddelen, maar uitsluitend een vochtige, zachte doek.

• Blaas regelmatig het stof van de tegelsnijder met perslucht uit de ventilatieopeningen. Dit verzekert u van een stofvrije machine.

• Onze machines werden ontworpen om een lange tijd mee te gaan met een minimum aan onderhoud. Een continue en tevredenstellende werking hangt af van de correcte zorg voor de machine en regelmatige reiniging. 13 TECHNISCHE GEGEVENS Diameter snijwiel 110 mm Voeding 20 Volt DC Maximaal toerental 3800 min-1 Afmetingen zaagblad 110 mm x 22,2 mm Snijdiepte 24 mm Waterreservoir

Materiaal zaagblad Diamantrand 14 GELUID Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3) Geluidsdrukniveau LpA 97 dB(A) Geluidsvermogenniveau LwA 106 dB(A) AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt.POWDP75100 NL Copyright © 2021 VARO P a g i n a | 13 www.varo.com 15 GARANTIE

• Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

• Uw toestel moet minstens 1x per maand opgeladen worden, opdat de werking van dit toestel optimaal blijft. 16 MILIEU Wanneer uw machine na een lange gebruiksduur moet vervangen worden, werp ze dan niet bij het huishoudelijk afval maar doe dit op een milieuvriendelijke manier. Afval van elektrische machines mag niet op dezelfde manier behandeld worden als het gewone huishoudelijke afval. Breng het naar een plek waar het gerecycleerd kan worden. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.POWDP75100 NL Copyright © 2021 VARO P a g i n a | 14 www.varo.com 17 CONFORMITEITSVERKLARING VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat, Product: Tegelsnijder – batterijgevoed 20 V Handelsmerk: PowerPlus Model: POWDP75100 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig. Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): 2011/65/EU 2006/42/EC 2014/30/EU Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): EN62841-1 : 2015 EN55014-1 : 2017 EN55014-2 : 2015 Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ondergetekende handelt in opdracht van de bedrijfsleider, Ludo Mertens Regelgevings- en compliancemanager 09/11/2020, Lier - BelgiumPOWDP75100 FR Copyright © 2021 VARO P a g e | 1 www.varo.com 1 UTILISATION .................................................................................. 3
