57097 - κατσαβίδι Sthor - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κρουστικό κατσαβίδι
Μάρκα	Sthor
Μοντέλο	57097
Ονομαστική τάση	230-240 V~
Ονομαστική συχνότητα	50 Hz
Ονομαστική ισχύς	1100 W
Ταχύτητα περιστροφής	2200 min⁻¹
Μέγιστη ροπή	800 Nm
Συχνότητα κρούσεων	4000 min⁻¹
Διάσταση τετραγώνου	3/4" (19 mm)
Κατηγορία ηλεκτρικής προστασίας	II
Βαθμός προστασίας (IP)	IP20
Βάρος	4,1 kg
Στάθμη ηχητικής πίεσης	89,0 dB(A) ± 3,0
Στάθμη ηχητικής ισχύος	100,0 dB(A) ± 3,0
Δονήσεις (κρούση)	10,04 m/s² ± 1,5
Τροφοδοσία	Δίκτυο
Πρόσθετη λαβή	Ναι, αφαιρούμενη
Λειτουργίες	Βίδωμα και ξεβίδωμα με εμπρός/πίσω λειτουργία
Ασφάλεια	Περιοριστής ροπής, προστασία υπερφόρτωσης
Συντήρηση και καθαρισμός	Καθαρίστε με πεπιεσμένο αέρα, βούρτσα ή στεγνό πανί· μη χρησιμοποιείτε χημικά
Δυνατότητα επισκευής	Αναθέστε σε εξουσιοδοτημένο κέντρο σέρβις· χρησιμοποιείτε γνήσια ανταλλακτικά

Συχνές ερωτήσεις - 57097 Sthor

Πώς τοποθετείται η πρόσθετη λαβή;

Στερεώστε τη λαβή σφίγγοντας τον κολάρο στο περίβλημα. Τοποθετήστε την έτσι ώστε η κύρια λαβή και η πρόσθετη λαβή να σχηματίζουν γωνία 180 μοιρών. Σφίξτε το στέλεχος και στη συνέχεια σταθεροποιήστε σφίγγοντας τις δύο βίδες στον κολάρο. Μη χρησιμοποιείτε ποτέ το εργαλείο χωρίς την πρόσθετη λαβή.

Πώς επιλέγω το σωστό καστάνι;

Βεβαιωθείτε ότι το μέγεθος της καστάνιας ταιριάζει ακριβώς με την κεφαλή της βίδας ή του παξιμαδιού. Μια λάθος επιλογή μεγέθους μπορεί να καταστρέψει το καστάνι ή το εξάρτημα. Χρησιμοποιήστε μόνο εργαλεία κατάλληλα για τετράγωνο 3/4.

Τι κάνω αν ενεργοποιηθεί ο περιοριστής ροπής κατά το βίδωμα;

Απελευθερώστε αμέσως τον διακόπτη και περιμένετε μέχρι να σταματήσει εντελώς ο κινητήρας. Ο περιοριστής ροπής προστατεύει το εργαλείο και τη σύνδεση. Εάν συμβεί αυτό, ελέγξτε ότι η ροπή βιδώματος δεν υπερβαίνει τη μέγιστη ροπή των 800 Nm.

Πώς καθαρίζω το κρουστικό κατσαβίδι;

Αποσυνδέστε το εργαλείο. Καθαρίστε το περίβλημα, τα ανοίγματα εξαερισμού, τους διακόπτες και τη λαβή με πεπιεσμένο αέρα (πίεση ≤ 0,3 MPa), βούρτσα ή στεγνό πανί. Μη χρησιμοποιείτε κανένα χημικό ή υγρό καθαρισμού.

Ποιες προφυλάξεις ασφαλείας πρέπει να λαμβάνω;

Φοράτε πάντα προστατευτικά γυαλιά, γάντια και ωτοασπίδες. Διατηρήστε σταθερή στάση, κρατάτε το εργαλείο με δύο χέρια και μη φοράτε φαρδιά ρούχα. Χρησιμοποιήστε κατάλληλο καλώδιο επέκτασης για εξωτερικό χώρο εάν χρειάζεται.

Μπορώ να χρησιμοποιήσω το κατσαβίδι σε εξωτερικό χώρο;

Ναι, αλλά χρησιμοποιήστε καλώδιο επέκτασης σχεδιασμένο για εξωτερικό χώρο. Προστατεύστε το εργαλείο από βροχή και υγρασία· ο βαθμός προστασίας του είναι IP20 (μη αδιάβροχο). Συνιστάται η χρήση διάταξης προστασίας από ρεύμα διαρροής (RCD).

Πώς αλλάζω την φορά περιστροφής;

Χρησιμοποιήστε τον ηλεκτρικό διακόπτη: θέση F για βίδωμα (εμπρός), θέση R για ξεβίδωμα (πίσω). Βεβαιωθείτε ότι το εργαλείο έχει σταματήσει πριν αλλάξετε φορά.

Τι σημαίνει το σύμβολο του διαγραμμένου κάδου απορριμμάτων στη συσκευή;

Αυτό το σύμβολο υποδεικνύει ότι η συσκευή δεν πρέπει να απορρίπτεται μαζί με τα οικιακά απορρίμματα. Πρέπει να συλλέγεται ξεχωριστά για ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Επικοινωνήστε με τον δήμο σας ή τον μεταπωλητή σας.

Γιατί σταματά απότομα το κρουστικό κατσαβίδι κατά το βίδωμα;

Πιθανότατα ενεργοποιείται ο περιοριστής ροπής όταν επιτευχθεί η μέγιστη ροπή των 800 Nm. Απελευθερώστε τον διακόπτη, περιμένετε να σταματήσει, και αν το πρόβλημα επιμένει, ελέγξτε ότι το παξιμάδι δεν είναι πολύ σφιγμένο ή ότι το καστάνι είναι κατάλληλο.

Πώς αποθηκεύω το κρουστικό κατσαβίδι μετά τη χρήση;

Αποσυνδέστε το εργαλείο. Καθαρίστε το όπως υποδεικνύεται. Αποθηκεύστε το μακριά από παιδιά, σε ξηρό και καθαρό μέρος. Φυλάξτε το εγχειρίδιο χρήσης για μελλοντική αναφορά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 57097 Sthor

1. περίβλημα
2. χειρολαβή
3. οδηγός
4. ενεργοποίηση δικτύου
5. κλειδί περικοχλίου
6. καλώδιο τροφοδότησης με φις

Διαβάστε τις οδηγίες χρήσης

Χρησιμοποιήστε τα γυαλιά προστασίας

Φορέστε τα γάντια προστασίας

Χρησιμοποιήστε τις ωτασπίδες

Δεύτερη κατηγορία ηλεκτρικής ασφάλειας

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκτη απελευθέρωση επικίνδυνων συστατικών που περιέχονται στον ηλεκτρικό και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απειλή για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλαγές στο φυσικό περιβάλλον. Το νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

CHARAKTERYSTYKA NARZĘDZIA

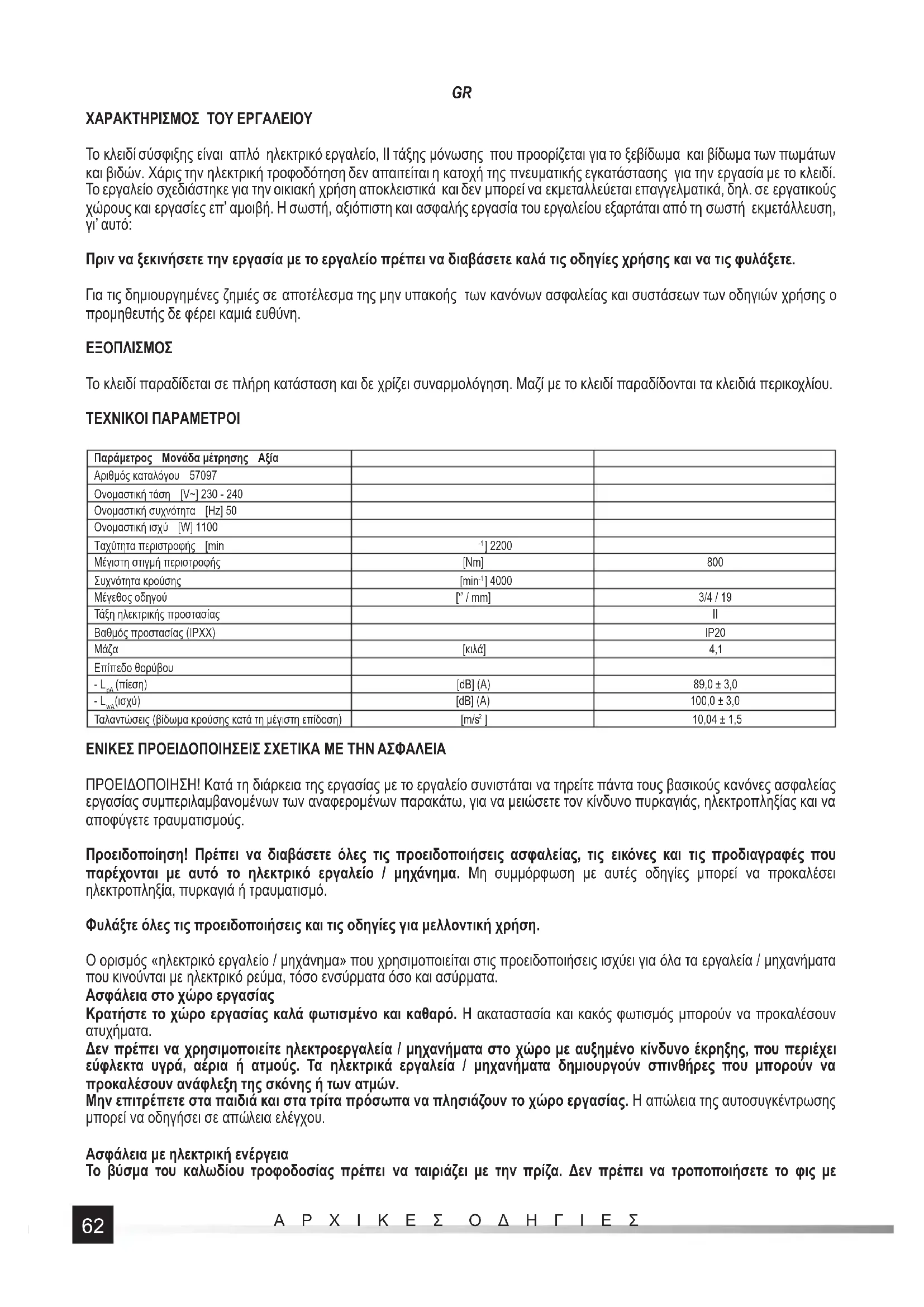

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΤΟΥ ΕΡΓΑΛΕΙΟΥ

Το κλειδί σύσφιξης είναι απλό ηλεκτρικό εργαλείο, ΙΙ τάξης μόνωσης που προορίζεται για το ξεβίδωμα και βίδωμα των πωμάτων και βιδών. Χάρις την ηλεκτρική τροφοδότηση δεν απαιτείται η κατοχή της πνευματικής εγκατάστασης για την εργασία με το κλειδί. Το εργαλείο σχεδιάστηκε για την οικιακή χρήση αποκλειστικά και δεν μπορεί να εκμεταλλεύεται επαγγελματικά, δηλ. σε εργατικούς χώρους και εργασίες επ' αμοιβή. Η σωστή, αξιόπιστη και ασφαλής εργασία του εργαλείου εξαρτάται από τη σωστή εκμετάλλευση, γι' αυτό:

Πριν να ξεκινήσετε την εργασία με το εργαλείο πρέπει να διαβάσετε καλά τις οδηγίες χρήσης και να τις φυλάξετε.

Για τις δημιουργημένες ζημιές σε αποτέλεσμα της μην υπακοής των κανόνων ασφαλείας και συστάσεων των οδηγιών χρήσης ο προμηθευτής δε φέρει καμιά ευθύνη.

ΕΞΟΠΛΙΣΜΟΣ

Το κλειδί παραδίδεται σε πλήρη κατάσταση και δε χρίζει συναρμολόγηση. Μαζί με το κλειδί παραδίδονται τα κλειδιά περικοχλίου.

TEXNIKOI ΠΑΡΑΜΕΤΡΟΙ

Παράμετρος Μονάδα μέτρησης Αξία
Αριθμός καταλόγου 57097
Ονομαστική τάση [V~] 230 - 240
Ονομαστική συχνότητα [Hz] 50
Ονομαστική ισχύ [W] 1100
Ταχύτητα περιστροφής [min	-1] 2200
Μέγιστη στιγμή περιστροφής	[Nm]	800
Συχνότητα κρούσης	[min-1] 4000
Μέγεθος οδηγού	[°/ mm]	3/4 / 19
Τάξη ηλεκτρικής προστασίας		II
Βαθμός προστασίας (IPXX)		IP20
Μάζα	[κιλά]	4,1
Επίπεδο θορύβου
- L_πΑ (πίεση)	[dB] (A)	89,0 ± 3,0
- L_φΛ (ισχύ)	[dB] (A)	100,0 ± 3,0
Ταλαντώσεις (βίδωμα κρούσης κατά τη μέγιστη επίδοση)	[m/s2]	10,04 ± 1,5

ΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη διάρκεια της εργασίας με το εργαλείο συνιστάται να τηρείτε πάντα τους βασικούς κανόνες ασφαλείας εργασίας συμπεριλαμβανομένων των αναφερομένων παρακάτω, για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς.

Προειδοποίηση! Πρέπει να διαβάσετε όλες τις προειδοποιήσεις ασφαλείας, τις εικόνες και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο / μηχάνημα. Μη συμμόρφωση με αυτές οδηγίες μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική χρήση.

Ο ορισμός «ηλεκτρικό εργαλείο / μηχάνημα» που χρησιμοποιείται στις προείδοποιήσεις ισχύει για όλα τα εργαλεία / μηχανήματα που κινούνται με ηλεκτρικό ρεύμα, τόσο ενσύρματα όσο και ασύρματα.

Ασφάλεια στο χώρο εργασίας

Κρατήστε το χώρο εργασίας καλά φωτισμένο και καθαρό. Η ακαταστασία και κακός φωτισμός μπορούν να προκαλέσουν ατυχήματα.

Δεν πρέπει να χρησιμοποιείτε ηλεκτροεργαλεία / μηχανήματα στο χώρο με αυξημένο κίνδυνο έκρηξης, που περιέχει εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία / μηχανήματα δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.

Μην επιτρέπετε στα παιδιά και στα τρίτα πρόσωπα να πλησιάζουν το χώρο εργασίας. Η απώλεια της αυτοσυγκέντρωσης μπορεί να οδηγήσει σε απώλεια ελέγχου.

Ασφάλεια με ηλεκτρική ενέργεια

Το βύσμα του καλωδίου τροφοδοσίας πρέπει να ταιριάζει με την πρίζα. Δεν πρέπει να τροποποιήσετε το φις με

GR

οποιονδήποτε τρόπο. Μη χρησιμοποιείτε ποτέ κάποιο προσαρμογέα στο βύσμα με γειωμένα ηλεκτροεργαλεία / μηχανήματα. Ένα βύσμα που χωρίς κάποια τροποποίηση ταιριάζει στην πρίζα μειώνει τον κίνδυνο ηλεκτροπληξίας.

Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες και ψυγεία. Η γείωση του σώματος αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Μην εκθέτετε τα ηλεκτρικά εργαλεία / μηχανήματα σε βροχή ή υγρασία. Το νερό και η υγρασία που εισέρχονται μέσα στο ηλεκτρικό εργαλείο / μηχάνημα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

Μην υπερφορτώνετε το καλώδιο τροφοδοσίας. Μη χρησιμοποιήσετε το καλώδιο τροφοδοσίας για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το βύσμα από την πρίζα. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με θερμότητα, λάδια, αιχμηρές άκρες και κινούμενα μέρη. Η βλάβη ή η εμπλοκή του καλωδίου τροφοδοσίας αυξάνει τον κίνδυνο ηλεκτροπληξίας. Στην περίπτωση εργασίας στους εξωτερικούς χώρους, χρησιμοποιήστε ένα καλώδιο επέκτασης που προορίζονται για εργασία στους εξωτερικούς χώρους. Η χρήση ενός καλωδίου επέκτασης προσαρμοσμένου για εργασίες στους εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

Στην περίπτωση που η χρήση του ηλεκτρικού εργαλείου / μηχανήματος σε υγρό περιβάλλον είναι αναπόφευκτη, για την προστασία από την τάση τροφοδοσίας πρέπει να χρησιμοποιήσετε τη συσκευή προστασίας υπολειπόμενου ρεύματος (RCD). Η χρήση του RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

Προσωπική ασφάλεια

Χρησιμοποιώντας ένα ηλεκτρικό εργαλείο / μηχάνημα να είστε καθ' όλη τη διάρκεια της εργασίας προσεκτικοί και λογικοί. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο / μηχάνημα ενώ είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκούλ ή φαρμάκων. Ακόμη και μια στιγμή απροσεξίας κατά τη διάρκεια της εργασίας μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Εφαρμόστε μέτρα ατομικής προστασίας. Χρησιμοποιείστε πάντα προστατευτικά οράσεως. Εφαρμογή μέτρων ατομικής προστασίας όπως μάσκα εναντίων της σκόνης, αντιολισθητικά υποδήματα, κράνος και προστατευτικά της ακοής μειώνουν τον κίνδυνο σοβαρού τραυματισμού.

Αποτρέψτε μια τυχαία ενεργοποίηση. Προτού συνδέσετε ένα ηλεκτροεργαλείο / μηχάνημα στο ρεύμα και/ή στην μπαταρία, να το ανασηκώσετε ή να το μεταφέρετε, βεβαιωθείτε ότι ο ηλεκτρικός διακόπτης βρίσκεται στη θέση «εκτός λειτουργίας». Η μετακίνηση του ηλεκτροεργαλείου / μηχανήματος με το δάχτυλό στο διακόπτη ή σύνδεση στο ρεύμα ενός ηλεκτροεργαλείου / μηχανήματος όταν ο διακόπτης βρίσκεται στη θέση «σύνδεσης», μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο / μηχάνημα, αφαιρέστε όλα τα κλειδιά και άλλα εργαλεία που χρησιμοποιήθηκαν κατά την ρύθμισή του. Το κλειδί που παραμένει στα περιστρεφόμενα μέρη του εργαλείου / μηχανήματος μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

Μην προσπαθείτε να φτάσετε και μη γέρνετέ υπερβολικά μακριά. Διατηρήστε τη σωστή στάση και ισορροπία όλη την ώρα. Αυτό θα σας επιτρέψει να ελέγξετε πιο εύκολα το ηλεκτροεργαλείο / μηχάνημα στην περίπτωση απρόσμενης κατάστασης κατά τη διάρκεια της εργασίας.

Ντυθείτε σωστά. Μη φοράτε χαλαρά ρούχα και κοσμήματα. Κρατήστε τα μαλλιά καθώς και τα ρούχα μακριά από τα κινούμενα μέρη του εργαλείου / μηχανήματος. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιάσουν τα κινούμενα μέρη του.

Στην περίπτωση που το εργαλείο σας έχει σχεδιαστεί να μπορεί να συνδέεται με την απορρόφηση ή τη συλλογή σκόνης, βεβαιωθείτε ότι το συνδέσατε και χειρίζεστε σωστά. Η χρήση του απορροφητήρα σκόνης μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.

Μην επιτρέψετε η πείρα που αποκτήσατε από τη συχνή χρήση του εργαλείου / μηχανήματος να οδηγήσει στην απροσεξία και στην αγνόηση των κανόνων ασφαλείας. Οι απρόσεκτες ενέργειες μπορούν να προκαλέσουν σοβαρούς τραυματισμούς σε ένα κλάσμα του δευτερολέπτου.

Χρήση και φροντίδα του ηλεκτροεργαλείου / μηχανήματος

Μην υπερφορτώνετε το ηλεκτροεργαλείο / μηχάνημα. Χρήσιμοποίείστε ένα ηλεκτροεργαλείο / μηχάνημα κατάλληλο για τη συγκεκριμένη εργασία. Ένα κατάλληλο ηλεκτροεργαλείο / μηχάνημα που έχει σχεδιαστεί για το συγκεκριμένο φορτίο, θα σας εξασφαλίσει την άνετη και ασφαλή εργασία.

Μη χρησιμοποιείτε ένα ηλεκτροεργαλείο / μηχάνημα, όταν ηλεκτρικός διακόπτης δεν επιτρέπει τη σύνδεση και την αποσύνδεση. Ένα εργαλείο / μηχάνημα, η χρήση του οποίου δεν μπορείτε να ελέγξετε με το διακόπτη, είναι επικίνδυνο και πρέπει να το στείλετε για επισκευή.

Προτού κάνετε τη ρύθμιση, αντικατάσταση του αξεσουάρ ή αποθήκευση του εργαλείου / μηχανήματος, αποσυνδέστε το βύσμα από την πρίζα του ρεύματος και/ή αποσυναρμολογήστε τη μπαταρία - εάν η μπαταρία αποσυνδέστε από το εργαλείο / μηχάνημα. Αυτά τα προληττικά μέτρα θα σας επιτρέψουν να αποφύγετε κάποια τυχαία ενεργοποίηση του ηλεκτροεργαλείου / μηχανήματος.

Το εργαλείο πρέπει να αποθηκεύσετε σε ένα μέρος απρόσιτο στα παιδιά, μην αφήσετε να το χρησιμοποιούν άτομα που δεν γνωρίζουν τον χειρισμό του ηλεκτροεργαλείου / μηχανήματος ή αυτές τις οδηγίες. Τα ηλεκτρικά εργαλεία / μηχανήματα είναι επικίνδυνα στα χέρια των μη εκπαιδευμένων χρηστών.

Τα ηλεκτροεργαλεία / μηχανήματα και εξαρτήματα απαιτούν συντήρηση. Ελέγξτε το εργαλείο / μηχάνημα για αναντιστοιχίες ή εμπλοκές των κινητών εξαρτημάτων, ζημιά στα εξαρτήματα και για οποιαδήποτε άλλη παράμετρο που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου / μηχανήματος. Τις ζημιές πρέπει να επιδιορθώσετε προτού χρησιμοποιήσετε το ηλεκτροεργαλείο / μηχάνημα. Πολλά ατυχήματα οφείλονται σε ακατάλληλα συντηρημένα

GR

εργαλεία / μηχανήματα.

Τα εργαλεία κοπής κρατήστε καθαρά και ακονισμένα. Ένα εργαλείο κοπής μετά από την ορθή συντήρηση και με αιχμηρές άκρες, είναι λιγότερο επιρρεπή σε εμπλοκές και να ελέγχεται πιο εύκολα κατά τη διάρκεια της εργασίας.

Χρησιμοποιείτε ηλεκτρικά εργαλεία / μηχανήματα, αξεσουάρ και εξαρτήματα κ.λπ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση εργαλείου για εργασία διαφορετική από εκείνη που έχει σχεδιαστεί πιθανόν θα προκαλέσει μια επικίνδυνη κατάσταση.

Τις λαβές καθώς και την επιφάνεια κράτησης πρέπει να διατηρείτε στεγνές, καθαρές, χωρίς λάδια και λίπη. Οι ολισθηρές λαβές και οι επιφάνειες πιασίματος, δεν επιτρέπουν την ασφαλή χρήση ούτε τον έλεγχο του εργαλείου / μηχανήματος σε επικίνδυνες καταστάσεις.

Συντήρηση

Η επισκευή του ηλεκτροεργαλείου / μηχανήματος επιτρέπεται μόνο σε ένα εξουσιοδοτημένο συνεργείο που χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Αυτό εγγυάται την επαρκεί ασφάλεια εργασίας με το ηλεκτροεργαλείο.

ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Κατά τη χρήση του εργαλείου, να υπακούετε πάντα τις συνημμένες οδηγίες χρήσης ασφαλείας, όπως επίσης και άλλες οδηγίες της ασφάλειας και υγιεινής κατά την εργασία.

Το εργαλείο δέν πρέπει να εκτίθεται στην επιρροή των ατμοσφαιρικών βροχοπτώσεων.

Πρέπει πάντα να ελέγχετε, εάν η υπάρχουσα τάση τροφοδότησης αντιστοιχεί στην τάση που δίνεται στο ονομαστικό πινακάκι του εργαλείου.

Πριν την έναρξη της χρήσης πρέπει να βεβαιωθείτε, πως το χρησιμοποιημένο καπάκι δεν έχει πάθει βλάβη . Στην περίπτωση της παρατήρησης των βλαβών πρέπει να αντικαταστήσετε το καπάκι σε νέο μη κατεστραμμένο.

Τα κλειδιά περικοχλίων που χρησιμοποιούνται και άλλα τοποθετημένα εργαλεία πρέπει να είναι κατάλληλα για την εργασία με τα πνευματικά εργαλεία. Τα πρόσθετα εργαλεία πρέπει να είναι αποδοτικά, καθαρά και να λειτουργούν, και το μέγεθός τους κατάλληλο στο μέγεθος των οδηγών. Απαγορεύεται η τροποποίηση των καλύκων σύσφιξης ή του οδηγού.

Κατά την εργασία πρέπει να φοράτε τα γυαλιά προστασίας, συνίσταται η χρήση των γαντιών ή της ένδυσης προστασίας.

Κατά την εργασία το κλειδί πρέπει πάντα να κρατιέται με τα δύο χέρια.

Η ΧΡΗΣΗ ΤΟΥ ΚΛΕΙΔΙΟΥ

ΠΡΟΣΟΧΗ! Η εγκατάσταση του εξοπλισμού μπορεί να πραγματοποιείται μόνο με το αποσυνδεδεμένο το ηλεκτρικό ρεύμα. Βγάλτε το φις του εργαλείου από τη πρίζα!

Συναρμολόγηση εξοπλισμού

Το κλειδί ήταν εξοπλισμένο με πλαϊνή λαβή, που αυξάνει την ασφάλεια εργασίας. Η λαβή należy τοποθεθεί σφίγγοντας τη λαβή σφιγκτήρα στο εξωτερικό μέρος του κλειδιού. Ρυθμίστε τη θέση της λαβής, όπου υπάρχει η μεγαλύτερη εργασιακή ασφάλεια, ή έτσι ώστε η κύρια λαβή και η βοηθητική λαβή να κάνουν γωνία 180 μοιρών. Αυτό θα αντιμετωπιστεί αποτελεσματικά το κλειδί αντίδραση. Στη συνέχεια, σφίξτε το χέρι της λαβής και στερεώστε καλά στο σώμα του κλειδιού και σταθεροποίησετε το χέρι της λαβής σφίγγοντας τις δύο βίδες στο βασικό στήριγμα (V).

Για την σύσφιγξη ή χαλάρωση βιδών μπορούν να αναπτυχθούν δυνάμεις που θα προσπαθήσουν να περιστρέφεται το σώμα του κλειδιού απέναντι από την περιστροφή του εργαλείου εισαγωγής (π.χ.. Α καρυδάκι). Η βοηθητική λαβή διεύκολύνει την αντιμετώπτιση αυτών των δυνάμεων και καθιστά την εργασία ασφαλέστερη.

Προσοχή! Απαγορεύεται η εργασία χωρίς να τοποθετεί βοηθητική χειρολαβή .

Εργασία με τα κλειδιά σύσφιξης

Πριν την έναρξη του βιδώματος της βίδας ή του πώματος με το κλειδί σύσφιξης, βιδώστε με το χέρι τη βίδα ή το πώμα στο σπείρωμα (τουλάχιστον δύο περιστροφές).

Βεβαιωθείτε, πως επιλέχτηκε σωστά το μέγεθος του κλειδιού σύσφιξης όσον αφορά το ξεβιδωμένο ή βιδωμένο στοιχείο. Το какό ταίριασμα των μεγεθών μπορεί να φέρει ως αποτέλεσμα την καταστροφή όπως του κλειδιού έτσι και του πώματος ή της βίδας.

Βίδωμα και ξεβίδωμα

Εγκαταστήστε στον οδηγό το κατάλληλο κλειδί σύσφιξης. (II)

Συνδέστε το εργαλείο στην τροφοδότηση.

Πιάστε το εργαλείο με τα δύο χέρια. (ΙΙΙ)

Το κλειδί σύσφιξης τοποθετήστε στο πώμα ή την κεφαλή της βίδας.

Πατήστε το διακόπτη και κρατήστε το στη θέση που αναλογεί στην κατεύθυνση των περιστροφών που επιθυμείτε. (IV)

Στην περίπτωση του βιδώματος πατήστε και κρατήστε το διακόπτη στη θέση F, ενώ στην περίπτωση του ξεβιδώματος στη θέση R. Στην περίπτωση του βιδώματος, μετά από το κατόρθωμα της μέγιστης στιγμής περιστροφής, θα λειτουργήσει ο συμπλέκτης της επιβάρυνσης και θα αποσυνδεθεί η πρόωση του οδηγού. Πρέπει τότε να αφήσετε το διακόπτη και να περιμένετε μέχρι να σταματήσουν πλήρως η περιστροφές του κινητήρα.

GR

Στην περίπτωση του ξεβιδώματος, πρέπει να ελέγξετε εάν η στιγμή, στην οποία βιδώθηκε το πώμα δεν ξεπερνά τη μέγιστη στιγμή περιστροφής του κλείδιού. Σε αυτή την περίπτωση επίσης θα λειτουργήσει ο συμπλέκτης επιβάρυνσης και μπορεί να μην είναι δυνατό το ξεβίδωμα του πώματος.

Μετά το ξεβίδωμα πρέπει να απελευθερώσετε την πίεση του εργαλείου και να περιμένετε μέχρι να σταματήσουν πλήρως η περιστροφές του κινητήρα.

Μετά από τη λήξη της εργασίας πρέπει να αποσυνδέσετε το εργαλείο από την τροφοδότηση και να ξεκινήσετε τη συντήρηση.

Επιπλέον πληροφορίες

Κατά τη διάρκεια της εργασίας δεν ασκούν υπερβολική πίεση στο επεξεργασμένο υλικό και δεν το κάνουν

Η δηλούμενη συνολική τιμή των κραδασμών μετρήθηκε με μία τυποποιημένη μέθοδο και μπορεί να χρησιμοποιηθεί για τη σύγκριση διαφορετικών εργαλείων.

Η δηλωμένη συνολική τιμή των κραδασμών μπορεί να χρησιμοποιηθεί κατά την προκαταρκτική αξιολόγηση της έκθεσης.

Προσοχή! Η εκπομπή κραδασμών κατά τη διάρκεια της εργασίας με το εργαλείο μπορεί να διαφέρει από τη δηλωμένη τιμή, ανάλογα με τον τρόπο χρήσης του εργαλείου.

Προσοχή! Απαιτείται να καθοριστούν τα μέτρα ασφαλείας για την προστασία του χειριστή, τα οποία βασίζονται στην αξιολόγηση της έκθεσης σε πραγματικές συνθήκες λειτουργίας (συμπεριλαμβανομένων όλων των σταδίων του κύκλου εργασίας, π.χ. όταν το εργαλείο είναι απενεργοποιημένο ή ρελαντί, καθώς και όταν το εργαλείο Είναι ενεργοποιημένη).

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΕΣ

ΠΡΟΣΟΧΗ! Πριν το ξεκίνημα της ρύθμισης, της τεχνικής εξυπηρέτησης ή συντήρησης βγάλε το φις του εργαλείου από το ηλεκτρικό ρεύμα. Μετά από τη λήξη της εργασίας πρέπει να ελέγξετε την τεχνική κατάσταση του ηλεκτρικού εργαλείου μέσω της εξωτερικής παρακολούθησης και της αξιολόγησης: του σκελετού και της χειρολαβής, του ηλεκτρικού καλωδίου με το φις και την ευελιξία, τη λειτουργία του ηλεκτρικού καλωδίου, τη διαπερατότητα των αεροθυρίδων, της πυροδότησης των βουρτσών, τον θόρυβο της εργασίας των των ρουλεμάν και μετατροπέων, της εκκίνησης και της ισότητας της εργασίας. Κατά την εγγυητική περίοδο ο χρήστης δεν μπορεί να αποσυναρμολογεί τα ηλεκτρικά εργαλεία, ούτε να κάνει αντικατάσταση κανενός υποσυνόλου ή τμημάτων της ολότητας, διότι αυτό προκαλεί την απώλεια των εγγυητικών δικαιωμάτων. Όλες οι παρατυπίες παρατηρημένες κατά την επιθεώρηση, ή κατά τη διάρκεια της εργασίας, είναι το σήμα για την διεξαγωγή της επισκευής στο σημείο επισκευών. Μετά από τη λήξη της εργασίας, το περίβλημα, οι αεροθυρίδες, οι διακόπτες, η πρόσθετη χειρολαβή και τα καλύμματα πρέπει να καθαριστούν π.χ. με τη ροή του αέρα (με την πίεση όχι μεγαλύτερη από 0,3 MPa), με το πινέλο ή το στεγνό πανί χωρίς την χρήση των χημικών μέσων ή των απορρυπαντικών. Τα εργαλεία και οι μοχλοί να καθαρίζονται με το στεγνό καθαρό πανί.

TOYA S.A.
