57097 - šroubovák Sthor - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma 57097 Sthor ve formátu PDF.
| Typ výrobku | Rázový utahovák |
| Značka | Sthor |
| Model | 57097 |
| Jmenovité napětí | 230-240 V~ |
| Jmenovitá frekvence | 50 Hz |
| Jmenovitý výkon | 1100 W |
| Rychlost otáčení | 2200 min⁻¹ |
| Maximální krouticí moment | 800 Nm |
| Frekvence úderů | 4000 min⁻¹ |
| Rozměr stopky | 3/4" (19 mm) |
| Třída elektrické ochrany | II |
| Stupeň krytí (IP) | IP20 |
| Hmotnost | 4,1 kg |
| Hladina akustického tlaku | 89,0 dB(A) ± 3,0 |
| Hladina akustického výkonu | 100,0 dB(A) ± 3,0 |
| Vibrace (rázové utahování) | 10,04 m/s² ± 1,5 |
| Napájení | Síť |
| Přídavná rukojeť | Ano, odnímatelná |
| Funkce | Šroubování a vyšroubování s chodem vpřed/vzad |
| Bezpečnost | Omezovač krouticího momentu, ochrana proti přetížení |
| Údržba a čištění | Čistěte stlačeným vzduchem, štětcem nebo suchým hadříkem; nepoužívejte chemikálie |
| Opravitelnost | Svěřte autorizovanému servisu; používejte originální náhradní díly |
Často kladené otázky - 57097 Sthor
Dotazy uživatelů ohledně 57097 Sthor
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš šroubovák ve formátu PDF zdarma! Najděte svůj návod 57097 - Sthor a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 57097 značky Sthor.
NÁVOD K OBSLUZE 57097 Sthor
- skříň
- rukojeť
- unášeč
- síťový spínač
- nástrčkový klíč
- napájecí kabel se zástrčkou
SK
- skriša
- rukovät
- unášač
- siet'ový spínač
- nástrčkový klůč
- kábel napájania so zástrčkou
HU
Přečtet návod k použití
Prečitat' návod k obsluhe
Olvasni utasítást
Citeşti instructunile
Lea la instrucción
Používej ochranné brýle
Používejte ochranné rukavice
Používajte ochranné rukavice
Používej chrániče sluchu
Používaj chrániče sluchu
Druhá třída elektrické bezpečnosti

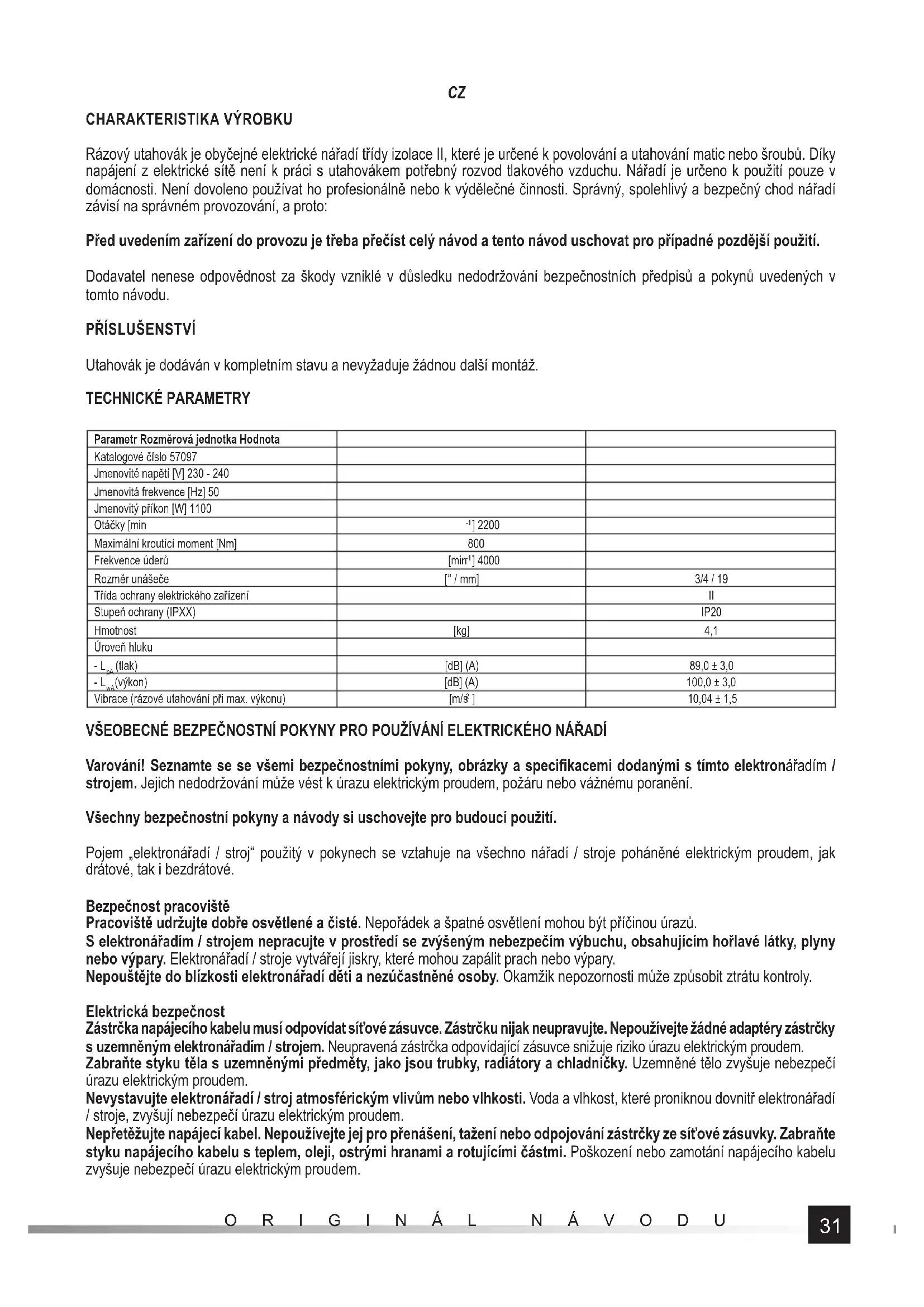

Tento symbol informuje, že je zakázáno likvidovat použité elektrické a elektronické zařizení (včetně baterií a akumulátorů) společně s jiným odpadem. Použité zařizení by mělo být shromaždováno selektivně a odesíláno na sběrné místo, aby byla zajištěna jeho recyklace a využití, aby se snižilo množství odpadu a snižil stupeň využívání přirodních zdrojů. Nekontrolované uvolňování nebezpečných složek obsažených v elektrických a elektronických zařizeních může představovat hrozbu pro lidské zdravi a způsobit negativní změny v přirodním prostředí. Domácnost hraje důležitou roli při přispívání k opětovnému použití a využití, včetně recyklace použitého zařizení. Další informace o vhodných způsobech recyklace Vám poskytne místní úřad nebo prodejce.
Rázový utahovák je obyčejné elektrické nářadí třídy izolace II, které je určené k povolování a utahování matic nebo šroubů. Díky napájení z elektrické sítě není k práci s utahovákem potřebný rozvod tlakového vzduchu. Nářadí je určeno k použití pouze v domácnosti. Není dovoleno používat ho profesionálně nebo k výdělečné činnosti. Správný, spolehlivý a bezpečný chod nářadí závisí na správném provozování, a proto:
Před uvedením zařízení do provozu je třeba přečíst celý návod a tento návod uschovat pro případné pozdější použití.
Dodavatel nenese odpovědnost za škody vzniklé v důsledku nedodržování bezpečnostních předpisů a pokynů uvedených v tomto návodu.
PŘÍSLUŠENSTVÍ
Utahovák je dodáván v kompletním stavu a nevyžaduje žádnou další montáz.
TECHNICKÉ PARAMETRY
| Parametr Rozměrová jednotka Hodnota | ||
| Katalogové číslo 57097 | ||
| Jmenovité napětí [V] 230 - 240 | ||
| Jmenovitá frekvence [Hz] 50 | ||
| Jmenovitý příkon [W] 1100 | ||
| Otáčky [min | ^-1 ] 2200 | |
| Maximální kroutící moment [Nm] | 800 | |
| Frekvence úderů | [min ^-1 ] 4000 | |
| Rozměr unášeče | [“ / mm] | 3/4 / 19 |
| Třída ochrany elektrického zařízení | II | |
| Stupeň ochrany (IPXX) | IP20 | |
| Hmotnost | [kg] | 4,1 |
| Úroveň hluku | ||
| - L_pa (tlak) | [dB] (A) | 89,0 ± 3,0 |
| - L_wa (výkon) | [dB] (A) | 100,0 ± 3,0 |
| Vibrace (rázové utahování při max. výkonu) | [m/s ^2 ] | 10,04 ± 1,5 |
VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ
Varování! Seznamte se se všemi bezpečnostními pokyny, obrázky a specifikacemi dodanými s tímto elektronářadím / strojem. Jejich nedodržování může vést k úrazu elektrickým proudem, požáru nebo vážnému poranění.
Všechny bezpečnostní pokyny a návody si uschovejte pro budoucí použití.
Pojem „elektronářadí / stroj“ použitý v pokynech se vztahuje na všechno nářadí / stroje poháněné elektrickým proudem, jak drátové, tak i bezdrátové.
Bezpečnost pracoviště
Pracoviště udržujte dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být přičinou úrazů.
S elektronářadím / strojem nepracujte v prostředí se zvýšeným nebezpečím výbuchu, obsahujícím hořlavé látky, plyny nebo výpary. Elektronářadí / stroje vytvářejí jiskry, které mohou zapálit prach nebo výpary.
Nepouštějte do blízkosti elektronářadí děti a nezúčastněné osoby. Okamžik nepozornosti může způsobit ztrátu kontroly.
Elektrická bezpečnost
Zástrčka napájecího kabelu musí odpovídat sít'ové zásuvce. Zástrčku nijak neupravujte. Nepoužívejte žádné adaptéry zástrčky s uzemněným elektronářadím / strojem. Neupravená zástrčka odpovídající zásuvce snižuje riziko úrazu elektrickým proudem.
Zabraňte styku těla s uzemněnými předměty, jako jsou trubky, radiátory a chladničky. Uzemněné tělo zvyšuje nebezpečí úrazu elektrickým proudem.
Nevystavujte elektronářadí / stroj atmosférickým vlivům nebo vlhkosti. Voda a vlhkost, které proniknou dovnitř elektronářadí / stroje, zvyšují nebezpečí úrazu elektrickým proudem.
Nepřetěžujte napájecí kabel. Nepoužívejte jej pro prénášení, tažení nebo odpojování zástrčky ze sit'ové zásuvky. Zabraňte styku napájecího kabelu s teplem, oleji, ostrými hranami a rotujícími částmi. Poškození nebo zamotání napájecího kabelu zvyšuje nebezpečí úrazu elektrickým proudem.
CZ
Při práci venku používejte prodlužovací kabely určené pro venkovní použití. Použití venkovního prodlužovacího kabelu snižuje riziko úrazu elektrickým proudem.
V případě, že elektronářadí / stroj musíte použít ve vlhkém prostředí, použijte jako ochranu proudový chránič (RCD).
Použití RCD snižuje nebezpečí úrazu elektrickým proudem.
Osobní bezpečnost
Bud'te opatrní, dávejte pozor na to, co děláte a používejte zdravý rozum při práci s elektronářadím / strojem. Elektronářadí / stroj nepoužívejte, když jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Dokonce i sebemenší nepozornost při práci může způsobit vážný úraz.
Používejte osobní ochranné prostředky. Vždy pracujte s ochranou zraku. Používání osobních ochranných prostředků, jako jsou protiprachové masky, neklouzavá ochranná obuv, přilby a chrániče sluchu snižují nebezpečí vážného poranění.
Zabraňte náhodnému spuštění. Ujistěte se, že síťový spínač je v poloze „vypnuto“ před připojením k elektrickému napájení a/nebo akumulátoru, zvedáním nebo přenášením elektronářadí / stroje. Přenášení elektronářadí / stroje s prstem na spínači nebo napájení elektronářadí / stroje, když je spínač v poloze „zapnuto“, může způsobit vážný úraz.
Před zapnutím elektronářadí / stroje odstraňte veškeré klíče a jiné seřizovací nástroje. Klíče ponechané v rotujících částech elektronářadí / stroje mohou být příčinou úrazu.
Nesahejte a nevyklánějte se příliš daleko. Udržujte stabilní postoj a rovnováhu po celou dobu práce. Umožní to snadnější ovládání elektronářadí / stroje v případě nenadálých situací při práci.
Oblékejte se vhodně. Nenoste volný oděv nebo bižuterii. Vlasy a oděv mějte v dostatečné vzdálenosti od rotujících částí elektronářadí / stroje. Volný oděv, bižuterie nebo dlouhé vlasy mohou zachytit rotující části.
Pokud je zařízení přizpůsobeno odtahu prachu nebo hromadění prachu, ujistěte se, že zařízení byla správně připojena a použita. Použití odtahu prachu snižuje nebezpečí spojené s prachem.
Nedovolte, aby zkušenosti získané častým používáním elektronářadí / stroje byly příčinou nepozornosti a nedodržování bezpečnostních zásad. Nezodpovědné chování může způsobit vážný úraz ve zlomku sekundy.
Používání elektronářadí / stroje a servis
Elektronářadí / stroj nepřetěžuje. Elektronářadí / stroj používejte pro určené použití. Technický způsobilé elektronářadí / stroj zajistí lepší a bezpečnější práci, pokud bude použito pro navržené zatížení.
Elektronářadí / stroj nepoužívejte, pokud síťový spínač neumožňuje zapnutí a vypnutí. Elektronářadí / stroj, které nelze kontrolovat pomocí síťového spínače, je nebezpečné a musí se dát k opravě.
Před seřízením, výměnou příslušenství nebo uschování elektronářadí / stroje odpojte zástrčku ze síťové zásuvky a/nebo vytáhněte akumulátor, pokud jej lze vyjmout z elektronářadí / stroje. Takové bezpečnostní opatření zabrání náhodnému zapnutí elektronářadí / stroje.
Nářadí uchovávejte na místě nedostupném pro děti, nedovolte osobám neznalým obsluhy elektronářadí / stroje nebo těchto návodů obsluhovat elektronářadí / stroj. Elektronářadí / stroj jsou nebezpečné v rukou nezaškolených uživatelů.
Provádějte údržbu elektronářadí / stroje a příslušenství. Kontrolujte je z hlediska netěsností nebo zaseknutí rotujících částí, poškození dílů a jakýchkoli jiných podmínek, které mohou ovlivnit fungování elektronářadí / stroje. Poškození opravte před použitím elektronářadí / stroje. Mnoho úrazů je způsobeno nesprávným provedením údržby elektronářadí / stroje.
Rezné nástroje udržujte čisté a naostřené. Správně udržovaný řezný nástroj s ostrými hranami je méně náchylný na zaseknutí a snadněji se kontrolujte během práce.
Používejte elektronářadí / stroje, příslušenství a vestavené nástroje atd. v souladu s těmito návody, se zohledněním typu a pracovních podmínek. Používání nářadí pro jinou práci, než byla navržena, může vést k nebezpečné situaci.
Rukojeti a úchopné povrchy udržujte suché, čisté a bez oleje a maziv. Kluzké rukojeti a úchopné povrchy neumožňují bezpečnou obsluhu a kontrolu elektronářadí / stroje v nebezpečných situacích.
Opravy
Elektronářadí / stroj nechte opravit pouze v autorizovaných servisech, s použitím výlučně originálních náhradních dílů.
Zajistí to správnou bezpečnou práci elektronářadí.
VAROVÁNÍ PRO BEZPEČNOST ŠROUBŮ
Během práce držte nářadí za izolované rukojeti, kde by se uzávěr mohl dostat do kontaktu se skrytým kabelem nebo napájecím kabelem. Upevňovací prvky, které přicházejí do styku s vodiči pod napětím, mohou způsobit, že kovové části nástroje budou „živé“ a mohou způsobit úraz elektrickým proudem.
DOPLŇUJÍCÍ BEZPEČNOSTNÍ PŘEDPISY
Během používání nářadí vždy dodržujte bezpečnostní pokyny uvedené v návodu k použití a rovněž ostatní předpisy BOZP.
Není dovoleno vystavovat nářadí působení atmosférických srážek.
Vždy je třeba zkontrolovat, zda síťové napětí odpovídá napětí uvedenému na typovém štítku nářadí.
Před zahájením používání je třeba se přesvědčit, zda používané nástavce nejsou poškozené. V případě, že bude zjištěno jejich
CZ
poškození, je třeba je vyměnit za nové a nepoškozené.
Používané nástrčné klíče a jiné nástroje musí být přizpůsobeny provozu s pneumatickým nářadím. Připojované nástrčné nástroje musí být v řádném technickém stavu, čisté a nepoškozené a jejich rozměry musí odpovídat rozměrům unášeče. Upravovat osazení klíčů nebo unášeče je zakázáno.
Během práce je třeba používat ochranné brýle, doporučuje se používat rukavice a ochranný oděv.
Při práci držte utahovák vždy oběma rukama.
OBSLUHA UTAHOVÁKU
UPOZORNĚNÍ! Montáž příslušenství lze provádět pouze při odpojeném napájecím napětí. Vytáhněte zástrčku přívodního kabelu nářadí ze zásuvky!
Montáž příslušenství
Klíč je výbaven pomocnou rukojetí, která zvyšuje bezpečnost práce. Rukojeť je třeba připevnit utažením objímky rukojeti na tělese klíče. Rukojeť nastavte do polohy garantující co největší bezpečnost práce, čili tak, aby hlavní a pomocná rukojeť svíraly uhel 180 stupňů. Umožní to účinně čelit zpětné reakci klíče.
Potom důkladně a spolehlivě dotáhněte držadlo rukojeti. Tím ji připevníte k tělesu klíče. Držadlo pak zajistěte dotažením dvou šroubů v objímce klíče (V).
Při utahování nebo povolování šroubů mohou vznikat síly, které se budou snažit působit na těleso klíče směrem opačným k otáč-kám upnutého nástroje (např. nástrčného klíče). Pomocná rukojeť usnadňuje těmto silám čelit a činí tak práci bezpečnější.
Upozornění! Práce bez namontované pomocné rukojeti je zakázána.
Před zahájením utahování šroubu nebo matice nástrčným klíčem ručně našroubujte šroub nebo matici na závit (minimálně dvě otáčky).
Zkontrolujte, zda byl správně zvolen rozměr nástrčného klíče odpovídající povolovanému nebo utahovanému prvku. Špatně zvolený rozměr může mít za následek zničení jak klíče, tak i matice nebo šroubu.
Utahování a povolovaní
Nasad'te na unášeč utahováku odpovídající nástrčný rázový klíč (II).
Připojte nářadí k elektrické síti.
Uchopte nářadí oběma rukama (III).
Nasad'te nástrčný klíč na matici nebo hlavu šroubu.
Stlačte spínač a držte ho stlačený v poloze odpovídající požadovanému směru otáčení (IV).
Při utahování stlačte spínač a podržte ho stlačený v poloze F, při povolování v poloze R.
Při utahování po dosažení maximálního kroutícího momentu dojde k aktivaci pojistné spojky proti přetížení a pohon unášeče se odpojí. Tehdy je třeba spínač uvolnit a počkat, dokud se motor úplně zastaví.
Při povolování je třeba prověřit, zda moment, kterým byla matice dotažená, nepřekračuje maximální kroutící moment utahováku.
I v tomto prípadě se aktivuje pojistná spojka proti přetížení a povolení matice nebude možné.
Po odšroubování je třeba spínač nářadí uvolnit a počkat, dokud se motor úplně zastaví.
Po ukončení práce odpojte nářadí od elektrické sítě a proved'te údržbu.
Dodatečné poznámky
Deklarovaná celková hodnota vibrací byla změřena pomocí standardní měřící metody a lze ji použít k porovnání jednoho nářadí s druhým. Deklarovanou celkovou hodnotu vibrací lze použít k výchozímu posouzení expozice.
Pozor! Emise vibrací během práce s nářadím se může lišit od deklarované hodnoty v závislosti na způsobu použití nářadí.
Pozor! Je třeba stanovit bezpečnostní opatření, která mají chránit obsluhu a která vychází z posouzení rizika za reálných podmínek používání (při tom je třeba uvažovat se všemi etapami pracovního cyklu, jako například s časem, kdy je nářadí vypnuté nebo pracuje na volnoběh, tak i s časem aktivace).
ÚDRŽBA A PROHLÍDKY
POZOR! Veškeré činnosti zvazané z; výměnou příslušenství, seřizovaním apod, je potřeba realizovat při vypnutým napětí napájení nářadí, proto před zahajením těchto činnosti je potřeba odpojit zástrčku od elektrické sítě. Po ukončení práce je třeba kontrolovat technický stav elektonářadí prohlídkou a hodnocením: stojanu a rukojeti, elektrického vodiče včetně zastrčky a ohybání, působení elektrického spínače, průchodnosti ventilačních mezer, jiskření kartáčů, hlasitosti práce ložisek a převodovek, spouštění a rovnoměrnosti práce. Během záruční doby použivatel nesmi demontovat elektronářadí, ani měnit veškere provozní jednotky nebo součásti, protože může stratit narok na záruku. Veškere nespravnosti zjištěne během prohlídky, nebo provozování, jsou signalem pro provedení opravy v záručním servisu. Po ukončení práce, stojan, ventilační mezery, přepínače, dodatečnou rukojeť a ochrany je třeba očistit, například proudem vzduchu (o tlaku maximum 0,3 MPa), štětcem nebo suchým hadříkem bez použití chemických prostředků a čisticích kapalin. Nářadí a rukojeť očistit suchým čistým hadříkem.
CHARAKTERISTIKA VÝROBKU
Pred zahájením práce so zariadením je potrebné prečítat' celý návod na použitie a uschovat' ho na neskoršie použitie.
Bezpečnost' na pracovisku
Elektrická bezpečnost'
Pri práci držte uťahovač vždy oboma rukami.
OBSLUHA UČAHOVAČA
Potom držadlo rukoväti dôkladne a społahlivo dotiahnite. Tým ju pripevníte ku telesu klůča. Držadlo potok zaistite dotiahnutím dvoch skrutiek v objímke klůča (V).
Po ukončení práce odpojte náradie od zdroja napájania a vykonajte jeho údržbu.
Doplňujúce poznámky
POZOR! Všetké činnosti svazané z; výmenou príslušenstva, regulaciu apod, je potreba realizovať pri vypnutým napätiu napájenia náradí, preto pred zahajeniem techto činnosti je potreba odpojit' zástrčku od elektrické sietí. Po ukončení prace je treba skontrolovať technický stav elektonáradí prehlídkou i hodnocením: stojanu i rukojeti, elektrického vodiče vrátane zastrčky a ohybání, pôsobení elektrického spínača, prôchodnosti ventilačních štrbin, iskrenie kartáčov, hlasitosti ložisek a převodovek, uvádzania
SK
do pohybu a rovnomernosti prace. Počas záručného obdobia použivatel' nesmi demontovat' elektronáradí, ani menit' provozné jednotky alebo súčiasti, pretože môže stratit' narok na záruku. Všetké nespravnosti zjištené počas prehliadky, alebo provozovánia, su signalem pre provedení opravy v záručném servisu. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukovát' a ochrany je treba očistit', napríklad prúdem vzduchu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití chemických prostredkov a čisticích tekutin. Náradí a rukovát' očistit' suchou čistou handrou.
