BEDIENUNGSANLEITUNG 57097 Sthor

6. Stromversorgungskabel mit Stecker

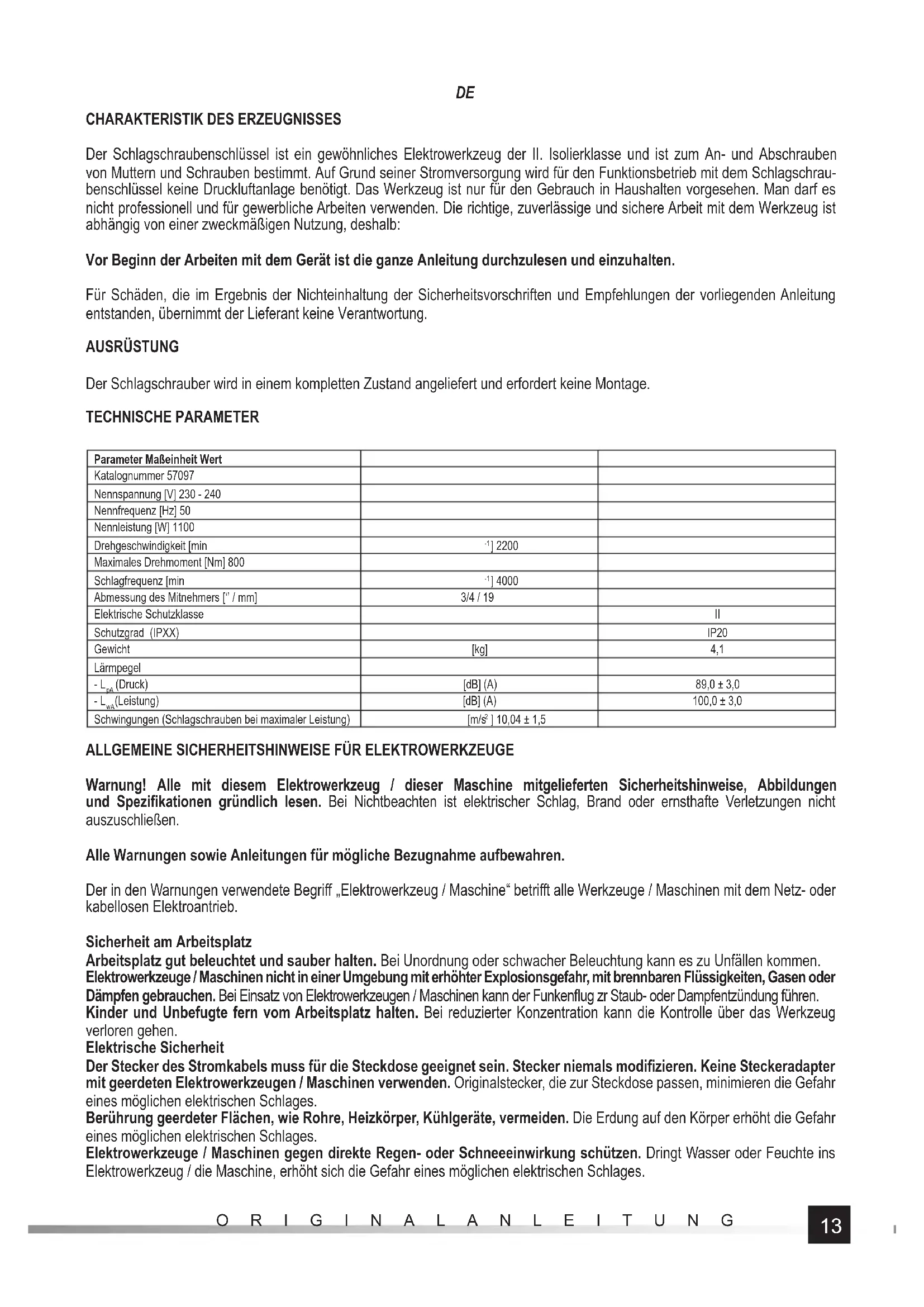

Der Schlagschraubenschlüssel ist ein gewöhnliches Elektrowerkzeug der II. Isolierklasse und ist zum An- und Abschrauben von Muttern und Schrauben bestimmt. Auf Grund seiner Stromversorgung wird für den Funktionsbetrieb mit dem Schlagschrau- benschlüssel keine Druckluftanlage benötigt. Das Werkzeug ist nur für den Gebrauch in Haushalten vorgesehen. Man darf es nicht professionell und für gewerbliche Arbeiten verwenden. Die richtige, zuverlässige und sichere Arbeit mit dem Werkzeug ist abhängig von einer zweckmäßigen Nutzung, deshalb: Vor Beginn der Arbeiten mit dem Gerät ist die ganze Anleitung durchzulesen und einzuhalten. Für Schäden, die im Ergebnis der Nichteinhaltung der Sicherheitsvorschriften und Empfehlungen der vorliegenden Anleitung entstanden, übernimmt der Lieferant keine Verantwortung. AUSRÜSTUNG Der Schlagschrauber wird in einem kompletten Zustand angeliefert und erfordert keine Montage. TECHNISCHE PARAMETER Parameter Maßeinheit Wert Katalognummer 57097 Nennspannung [V] 230 - 240 Nennfrequenz [Hz] 50 Nennleistung [W] 1100 Drehgeschwindigkeit [min

] 4000 Abmessung des Mitnehmers [‘’ / mm] 3/4 / 19 Elektrische Schutzklasse II Schutzgrad (IPXX) IP20 Gewicht [kg] 4,1 Lärmpegel - L

(Leistung) [dB] (A) 100,0 ± 3,0 Schwingungen (Schlagschrauben bei maximaler Leistung) [m/s

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Warnung! Alle mit diesem Elektrowerkzeug / dieser Maschine mitgelieferten Sicherheitshinweise, Abbildungen und Spezifi kationen gründlich lesen. Bei Nichtbeachten ist elektrischer Schlag, Brand oder ernsthafte Verletzungen nicht auszuschließen. Alle Warnungen sowie Anleitungen für mögliche Bezugnahme aufbewahren. Der in den Warnungen verwendete Begriff „Elektrowerkzeug / Maschine“ betriff t alle Werkzeuge / Maschinen mit dem Netz- oder kabellosen Elektroantrieb. Sicherheit am Arbeitsplatz Arbeitsplatz gut beleuchtet und sauber halten. Bei Unordnung oder schwacher Beleuchtung kann es zu Unfällen kommen. Elektrowerkzeuge / Maschinen nicht in einer Umgebung mit erhöhter Explosionsgefahr, mit brennbaren Flüssigkeiten, Gasen oder Dämpfen gebrauchen. Bei Einsatz von Elektrowerkzeugen / Maschinen kann der Funkenfl ug zr Staub- oder Dampfentzündung führen. Kinder und Unbefugte fern vom Arbeitsplatz halten. Bei reduzierter Konzentration kann die Kontrolle über das Werkzeug verloren gehen. Elektrische Sicherheit Der Stecker des Stromkabels muss für die Steckdose geeignet sein. Stecker niemals modifi zieren. Keine Steckeradapter mit geerdeten Elektrowerkzeugen / Maschinen verwenden. Originalstecker, die zur Steckdose passen, minimieren die Gefahr eines möglichen elektrischen Schlages. Berührung geerdeter Flächen, wie Rohre, Heizkörper, Kühlgeräte, vermeiden. Die Erdung auf den Körper erhöht die Gefahr eines möglichen elektrischen Schlages. Elektrowerkzeuge / Maschinen gegen direkte Regen- oder Schneeeinwirkung schützen. Dringt Wasser oder Feuchte ins Elektrowerkzeug / die Maschine, erhöht sich die Gefahr eines möglichen elektrischen Schlages.14 ORIGINALANLEITUNG

Stromkabel nicht überlasten. Gerät am Stromkabel werde tragen, noch ziehen, Gerät durch Ziehen des Steckers und nicht des Stromkabels elektrisch abschalten. Kontakt des Stromkabels mit Wärme, Ölen, scharfen Kanten und beweglichen Teilen vermeiden. Ein beschädigtes oder verwirrtes Stromkabel erhöht die Gefahr eines elektrischen Schlages. Bei der Arbeit im Freien nur Verlängerungskabel für den Einsatz im Freien verwenden. Mit derartigen Verlängerungskabeln wird die Gefahr eines elektrischen Schlages minimiert. Ist der Einsatz der Elektrowerkzeugen / Maschinen in einer feuchten Umgebung unvermeidbar, sind Stromschutzvorrichtungen zum Schutz gegen die Versorgungsspannung einzusetzen. Dadurch wird die Gefahr eines elektrischen Schlages minimiert. Persönliche Sicherheit Immer achtsam bleiben, alle Tätigkeiten vorsichtig durchführen und Zurechnungsfähigkeit bei der Arbeit mit Elektrowerkzeugen / Maschinen behalten. Elektrowerkzeuge / Maschinen bei Müdigkeit oder unter Einfl uss von Alkohol, Drogen oder Arzneimitteln nicht bedienen. Nur eine kurze Unachtsamkeit kann bei der Arbeit ernsthafte Körperverletzungen herbeiführen. Persönliche Schutzausrüstungen verwenden. Schutzbrille immer tragen. Persönliche Schutzausrüstungen, wie Staubschutzmasken, rutschfreies Schutzschuhwerk, Schutzhelme und Gehörschutz, reduzieren die Gefahr ernsthafter Körperverletzungen. Unerwartete Inbetriebnahme des Gerätes vermeiden. Vor dem Netz- / Akkuanschluss oder Vertragen des Elektrowerkzeuges / der Maschine sicherstellen, dass der Steuerschalter auf „Aus“ steht. Wird das Elektrowerkzeug / die Maschine mit dem Finger auf dem Steuerschalter vertragen oder mit dem Steuerschalter auf „Ein“ angeschlossen, kann es zu ernsthaften Körperverletzungen führen. Alle Schlüssel und andere Werkzeuge, die zur Einstellung des Elektrowerkzeuges / der Maschine verwendet wurden, vor Einschalten des Gerätes entfernen. Ein an den rotierenden Komponenten des Elektrowerkzeuges / der Maschine zurückgelassener Schlüssel kann zu ernsthaften Verletzungen führen. Nicht zu weit greifen oder sich beugen. Für eine korrekte Körperstellung während der Arbeit sorgen. Dadurch kann das Elektrowerkzeug / die Maschine bei unerwarteten Situationen bei der Arbeit einfacher beherrscht werden. Entsprechende Schutzkleidung tragen. Lose Kleidung oder Schmuck nicht tragen. Lose Haare und die Kleidung fern von beweglichen Komponenten des Elektrowerkzeuges / der Maschine halten. Lose Kleidungsstücke, Schmuck oder lange Haare können durch diese Komponenten erfasst werden. Sind die Geräte für den Anschluss einer Staubabsaugung ausgelegt, sicherstellen, dass sie korrekt angeschlossen und betrieben wird. Mithilfe einer Staubabsaugung wird die Gefahr ernsthafter Körperverletzungen minimiert. Nicht zulassen, dass die bei der häufi gen Bedienung von Elektrowerkzeugen / Maschinen gewonnenen Erfahrungen zur Unachtsamkeit und Ignorierung der Sicherheitsgrundsätze führen. Das unvorsitichige Vorgehen kann blitzschnell zu Körperverletzungen führen. Elektrowerkzeuge / Maschinen gebrauchen und pfl egen Elektrowerkzeug / Maschine nicht überlasten und nur für den geplanten Einsatz gebrauchen. Ein entsprechendes Elektrowerkzeug / eine Maschine kann eine leistungsstärkere und sicherere Arbeit gewährleisten, wird das Gerät für die beabsichtigte Beanspruchung eingesetzt. Elektrowerkzeug / Maschine nicht überlasten, wenn die Ein- und Ausschaltung mit dem Steuerschalter nicht möglich ist. Kann keine Kontrolle über das Elektrowerkzeug / die Maschine mit dem Steuerschalter gewährleistet werden, stellt es eine Gefahr dar und das Gerät ist dann reparieren lassen. Stecker des Stromkabels ziehen und/oder (abbaubaren) Akku demontieren, bevor eine Einstellung, der Zubehörwechsel oder die Lagerung des Elektrowerkzeuges / der Maschine durchgeführt wird. Durch diese Sicherheitsmaßnahmen kann eine unerwartete Inbetriebnahme des Elektrowerkzeuges / der Maschine verhindert werden. Elektrowerkzeug / Maschine fern von Kindern lagern, Elektrowerkzeug / Maschine durch Personen, die in der Gerätebedienung oder diesen Anleitungen nicht unterwiesen sind, nicht bedienen lassen. Von nicht unterwiesenen Personen bediente Elektrowerkzeuge / Maschinen stellen eine Gefahr dar. Elektrowerkzeuge / Maschinen und Zubehör ordnungsgemäß warten. Elektrowerkzeuge / Maschinen auf nicht zusammenpassende oder verklemmte Werkzeuge, beschädigte Komponenten oder sonstige Fälle kontrollieren, die Funktion des Elektrowerkzeuges / der Maschine beeinträchtigen können. Alle Schäden vor Einsatz des Elektrowerkzeuges / der Maschine beheben lassen. Viele Unfälle werden durch eine mangelhafte Wartung des Elektrowerkzeuges / der Maschine herbeigeführt. Schneidwerkzeuge immer sauber und geschärft halten. Ordnungsgemäß gewartete scharfkantige Schneidwerkzeuge verklemmen sich selten und können bei der Arbeit besser kontrolliert werden. Nur Elektrowerkzeuge / Maschinen, Zubehör oder sonstige Anbauwerkzeuge usw. nach dieser Bedienungsanleitung einsetzen, dabei die Art und die Bedingungen der jeweiligen Arbeit berücksichtigen. Werden Werkzeuge nicht bestimmungsgemäß eingesetzt, kann es zu gefährlichen Situationen führen. Handgriff e und Halefl ächen immer trocken, sauber, öl- und schmierstoff frei halten. Durch verschmutzte Handgriff e und Haltefl ächen wird eine sichere Bedienung und Kontrolle des Elektrowerkzeuges / der Maschine bei gefährlichen Situationen unmöglich.15 ORIGINALANLEITUNG

Reparaturen Elektrowerkzeug / Maschine nur in entsprechenden Vertragswerkstätten unter Einsatz von Originalersatzteilen reparieren lassen. Dadurch wird eine entsprechende Arbeitssicherheit des Gerätes gewährleistet. WARNHINWEISE FÜR DIE SICHERHEIT VON SCHRAUBENFAHRERN Halten Sie das Werkzeug während der Arbeit an isolierten Griff en fest, wo das Befestigungselement mit einem ver- steckten Kabel oder Netzkabel in Kontakt kommen kann. Befestigungselemente, die mit „stromführenden“ Drähten in Kontakt kommen, können dazu führen, dass Metallteile des Werkzeugs „spannungsführend“ werden und dem Bediener einen elektrischen Schlag verursachen.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Während der Nutzung des Werkzeuges sind die in der Bedienanleitung sowie auch in anderen Arbeitsschutzanleitungen enthal- tenen Sicherheitshinweise zu beachten und einzuhalten. Das Werkzeug darf den Einwirkungen atmosphärischer Niederschläge nicht ausgesetzt werden. Man muss immer prüfen, ob die vorhandene Spannung der Stromversorgung der auf dem Typenschild des Werkzeuges ange- gebenen Spannung entspricht. Vor Beginn der Nutzung muss man sich davon überzeugen, ob die verwendeten Aufsätze nicht beschädigt sind. Wenn solche Beschädigungen festgestellt werden, sind die Aufsätze gegen neue, ohne Beschädigungen, auszutauschen. Die verwendeten Steckschlüssel und die anderen eingesetzten Werkzeuge müssen für den Betrieb mit Druckluftwerkzeugen geeignet sein. Die beigefügten und eingesetzten Werkzeuge müssen funktionsfähig, sauber und unbeschädigt sowie ihre Abmes- sung den Maßen des Mitnehmers angepasst sein. Das Umarbeiten des Steckschlüssels oder des Mitnehmers ist verboten. Während der Arbeit sind Schutzbrillen zu tragen. Handschuhe und Schutzkleidung werden ebenso empfohlen. Der Schlagschraubenschlüssel ist während der Arbeit auch immer mit beiden Händen zu halten.

BEDIENUNG DES SCHLÜSSELS

ACHTUNG! Die Montage der Ausrüstung darf nur bei abgetrennter Stromversorgung ausgeführt werden. Dabei ist der Stecker der Anschlussleitung des Werkzeuges aus der Netzsteckdose zu ziehen! Montage der Ausrüstung Der Schlüssel wurde mit einem zusätzlichen Handgriff ausgerüstet, der die Betriebssicherheit erhöht. Den Handgriff muss man durch das Aufeinanderpressen des Bügels vom Handgriff auf den Schlüsselkörper befestigen. Dabei ist der Handgriff in eine Lage zu bringen, welche die größte Betriebssicherheit gewährleistet, d.h. so, dass der Hauptgriff und der zusätzliche Handgriff zueinander einen Winkel von 180° bilden. Dadurch wird einem Rückschlagen des Schlüssels wirksam entgegengewirkt. Danach wird der Haltegriff fest und sicher am Schlüsselkörper befestigt und durch das Einschrauben von zwei Schrauben in den Bügel des Schlüssels (V) stabilisiert. Beim An- oder Abdrehen der Schrauben können Kräfte entstehen, die sich bemühen werden, den Schlüsselkörper entgegen- gesetzt zu den Drehungen des eingesetzten Werkzeuges (z.B. des Steckschlüssels) zu verdrehen. Der zusätzliche Handgriff erleichtert, diesen Kräften entgegenzuwirken und erhöht die Betriebssicherheit. Hinweis! Das Arbeiten ohne zusätzlich montierten Handgriff ist verboten. Funktionsbetrieb mit Schlagsteckschlüsseln Bevor die Schrauben oder Muttern mit dem Steckschlüssel eingeschraubt werden, ist die Schraube oder Mutter von Hand auf das Gewinde zu schrauben (mindestens zwei Umdrehungen). Weiterhin muss man sich überzeugen, ob die richtige Abmessung für den Steckschlüssel in Bezug auf das ab- oder anzuschrau- bende Element gewählt wurde. Schlecht gewählte Größenabmessungen können die Zerstörung sowohl des Schlüssels als auch der Mutter oder Schraube zur Folge haben. Anschrauben und Abschrauben Auf dem Mitnehmer ist der entsprechende Schlagsteckschlüssel zu installieren. (II) Das Werkzeug wird an die Stromversorgung angeschlossen. Das Werkzeug mit beiden Händen ergreifen. (III) Den Steckschlüssel auf die Mutter oder den Schraubenkopf schieben. Den Schalter drücken und ihn in der Position halten, die der gewünschten Drehrichtung entspricht. (IV) Beim Anschrauben ist der Schalter zu drücken und in der Position F zu halten, beim Abschrauben dagegen in der Position R. Wird beim Anschrauben das maximale Drehmoment erreicht, spricht die Überlastkupplung an und der Antrieb des Mitnehmers wird getrennt. Dann muss man den Schalter loslassen und abwarten, bis die Umdrehungen des Motors völlig zum Stillstand kommen. Beim Abschrauben dagegen muss man überprüfen, ob das Moment, mit welchem die Mutter angeschraubt wurde, das maximale16 ORIGINALANLEITUNG

Drehmoment des Schlüssels nicht überschreitet. In solch einem Fall spricht auch die Überlastkupplung an und das Abschrauben der Mutter darf nicht mehr möglich sein. Nach dem Abschrauben muss man den Druck auf die Taste des Geräteschalters freigeben und abwarten, bis die Umdrehungen des Motors völlig zum Stillstand kommen. Nach beendeter Arbeit ist das Werkzeug von der Stromversorgung zu trennen und mit den Wartungsarbeiten zu beginnen. Zusätzliche Hinweise Der erklärte Gesamtwert der Schwingungen wurde nach der Standardprüfmethode gemessen und kann zum Vergleichen eines Werkzeuges mit dem anderen verwendet werden. Der erklärte Gesamtwert der Schwingungen kann im Rahmen einer Vorbewertung der Ausstellung benutzt werden. Hinweis! Während des Funktionsbetriebes des Werkzeuges kann sich die Emission der Schwingungen vom deklarierten Wert unterscheiden, wobei dies von der Art der Verwendung des Werkzeuges abhängt. Achtung! Man muss die Sicherheitsmittel für den Schutz des Bedieners bestimmen, die sich auf eine Bewertung der Gefährdung unter realen Nutzungsbedingungen stützen (dabei bezieht man alle Teile des Arbeitszyklus mit ein, wie zum Beispiel die Zeit, wenn das Werkzeug ausgeschaltet ist oder im Leerlauf arbeitet sowie die Zeit der Aktivierung).

KONSERVIERUNG UND ÜBERSICHTUNGEN

ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elek- tronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriff , Elektroleitung mit Stecker und Abbiegungs- stück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriff und Bedeckungen z.B. mit dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel und Reinigungsfl üssigkeiten reinigen. Die Werkzeuge und Handgriff e soll man mit dem sauberen, trockenen Lappen reinigen.17 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ
