Produkto tipas	Smūginis atsuktuvas
Prekės ženklas	Sthor
Modelis	57097
Nominali įtampa	230-240 V~
Nominalus dažnis	50 Hz
Nominali galia	1100 W
Sukimosi greitis	2200 min⁻¹
Maksimalus sukimo momentas	800 Nm
Smūgių dažnis	4000 min⁻¹
Kvadrato matmuo	3/4" (19 mm)
Elektros apsaugos klasė	II
Apsaugos laipsnis (IP)	IP20
Svoris	4,1 kg
Garso slėgio lygis	89,0 dB(A) ± 3,0
Garso galios lygis	100,0 dB(A) ± 3,0
Vibracijos (smūginis sukimas)	10,04 m/s² ± 1,5
Maitinimas	Tinklo
Papildoma rankena	Taip, nuimama
Funkcijos	Sukimas ir atsukimas su pirmyn/atgal eiga
Saugumas	Sukimo momento ribotuvas, apsauga nuo perkrovos
Priežiūra ir valymas	Valyti suspaustu oru, šepečiu ar sausa šluoste; nenaudoti chemikalų
Remontas	Patikėti įgaliotam aptarnavimo centrui; naudoti originalias dalis

Dažnai užduodami klausimai - 57097 Sthor

Kaip pritvirtinti papildomą rankeną?

Pritvirtinkite rankeną užverždami apkabą ant korpuso. Pastatykite taip, kad pagrindinė ir papildoma rankenos sudarytų 180 laipsnių kampą. Užveržkite sriegį, tada stabilizuokite užverždami du varžtus apkaboje. Niekada nenaudokite įrankio be papildomos rankenos.

Kaip pasirinkti tinkamą veržliarakčio antgalį?

Įsitikinkite, kad veržliarakčio antgalio dydis tiksliai atitinka varžto ar veržlės galvutę. Neteisingai parinktas dydis gali sugadinti antgalį ar elementą. Naudokite tik įrankius, pritaikytus kvadratas 3/4.

Ką daryti, jei sukimo momento ribotuvas įsijungia sukimo metu?

Nedelsdami atleiskite jungiklį ir palaukite, kol variklis visiškai sustos. Sukimo momento ribotuvas saugo įrankį ir tvirtinimą. Jei taip atsitinka, patikrinkite, ar sukimo momentas nėra didesnis už maksimalų sukimo momentą 800 Nm.

Kaip išvalyti atsuktuvą?

Išjunkite įrankį iš elektros tinklo. Valykite korpusą, ventiliacijos angas, jungiklius ir rankeną suspaustu oru (slėgis ≤ 0,3 MPa), šepečiu ar sausa šluoste. Nenaudokite jokių chemikalų ar valymo skysčių.

Kokių saugumo priemonių turėčiau imtis?

Visada dėvėkite apsauginius akinius, pirštines ir klausos apsaugą. Išlaikykite stabilią laikyseną, laikykite įrankį abiem rankomis ir nevilkėkite laisvų drabužių. Jei reikia, naudokite lauke tinkamą ilginamąjį laidą.

Ar galiu naudoti atsuktuvą lauke?

Taip, bet naudokite lauke skirtą ilginamąjį laidą. Saugokite įrankį nuo lietaus ir drėgmės; jo apsaugos laipsnis yra IP20 (nėra atsparus vandeniui). Rekomenduojama naudoti liekamosios srovės įtaisą (RCD).

Kaip pakeisti sukimosi kryptį?

Naudokite elektrinį jungiklį: padėtis F – sukimui (pirmyn), padėtis R – atsukimui (atgal). Prieš keisdami kryptį, įsitikinkite, kad įrankis sustojęs.

Ką reiškia perbraukto šiukšliadėžės simbolis ant prietaiso?

Šis simbolis rodo, kad prietaiso negalima išmesti su buitinėmis atliekomis. Jis turi būti renkamas atskirai perdirbimui kaip elektrinės ir elektroninės įrangos atliekos. Kreipkitės į savo savivaldybę arba prekybos atstovą.

Kodėl atsuktuvas staiga sustoja sukimo metu?

Greičiausiai suveikia sukimo momento ribotuvas, kai pasiekiamas maksimalus 800 Nm sukimo momentas. Atleiskite jungiklį, palaukite sustojimo, o jei problema išlieka, patikrinkite, ar veržlė nėra per daug užveržta arba ar raktas tinkamas.

Kaip laikyti atsuktuvą po naudojimo?

Išjunkite įrankį iš elektros tinklo. Nuvalykite jį, kaip nurodyta. Laikykite vaikams nepasiekiamoje vietoje, sausoje ir švarioje vietoje. Pasilikite naudojimo instrukciją ateičiai.

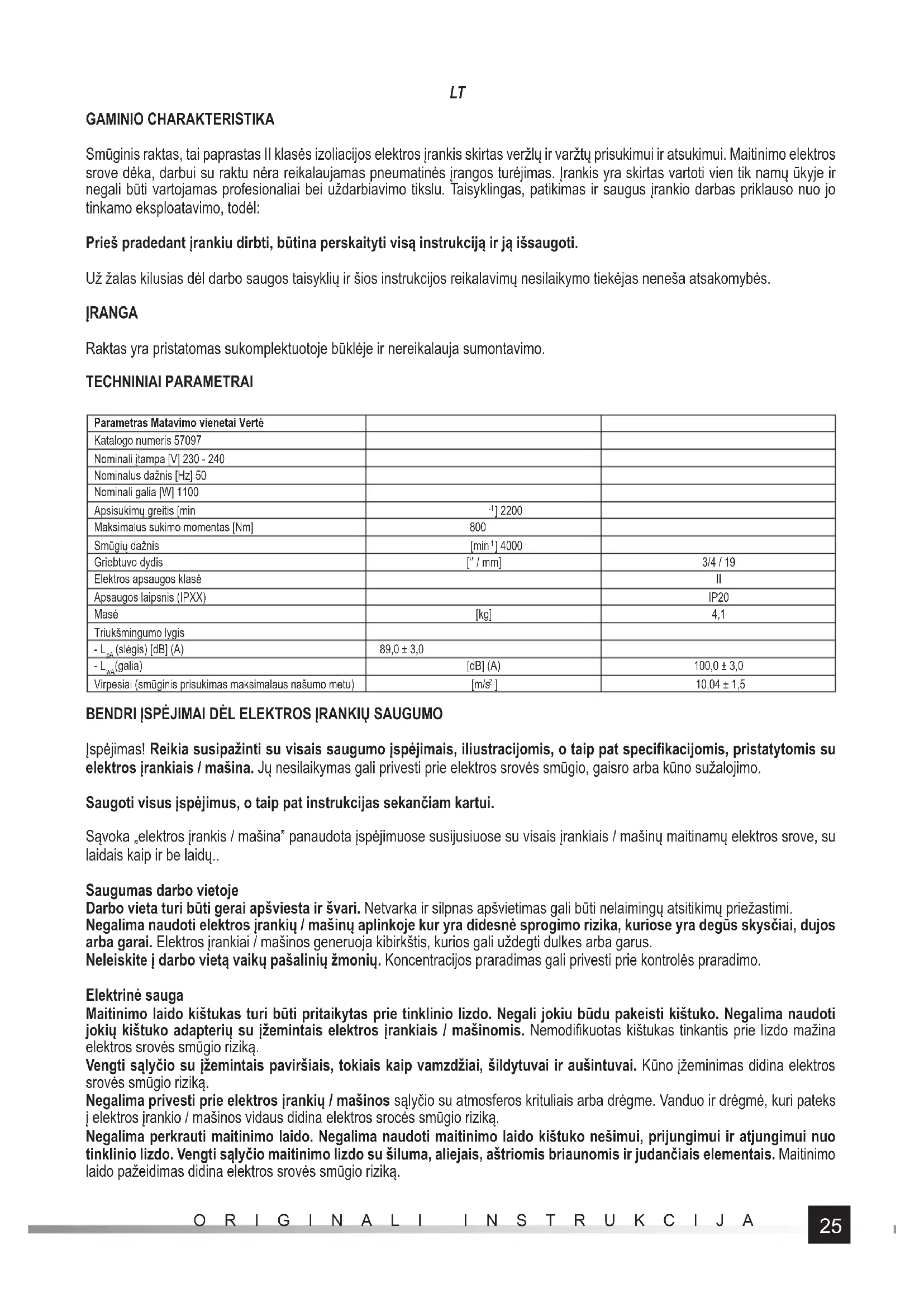

NAUDOJIMO INSTRUKCIJA 57097 Sthor

Antros klasės elektrinė apsauga

Šis simbolis rodo, kad draudžiama išmesti panaudotą elektrinę ir elektroninę jrangą (jskaitant baterijas ir akumuliatorius) kartu su kitomis atliekomis. Naudota jranga turėtų būti renkama atskirai ir siunčiama i surinkimo punktą, kad būtų užtikrintas jos perdirbimas ir utilizavimas, siekiant sumažinti atliekas ir sumažinti gamtos išteklių naudojimą. Nekontroliuojamas pavojingų komponentų, esančių elektros ir elektroninėje jrangoje, išsiskyrimas gali kelti pavojų žmonių sveikatai ir sukelti neigiamus naturalios aplinkos pokyčius. Namų ūkis vaidina svarbų vaidmenį prisidedant prie pakartotinio įrenginių naudojimo ir utilizavimo, jskaitant perdirbimą. Norėdami gauti daugiau informacijos apie tinkamus perdirbimo būdus, susisiekite su savo vietos valdžios institucijomis ar pardavėju.

Smūginis raktas, tai paprastas II klasės izoliacijos elektros įrankis skirtas veržlų ir varžtų prisukimui ir atsukimui. Maitinimo elektros srove dėka, darbui su raktu nėra reikalaujamas pneumatinės įrangos turėjimas. įrankis yra skirtas vartoti vien tik namų ūkyje ir negali būti vartojamas profesionaliai bei uždarbiavimo tikslu. Taisyklingas, patikimas ir saugus įrankio darbas priklauso nuo jo tinkamo eksploatavimo, todėl:

Prieš pradedant įrankiu dirbti, būtina perskaityti visą instrukciją ir ją išsaugoti.

Už žalas kilusias dėl darbo saugos taisyklių ir šios instrukcijos reikalavimų nesilaikymo tiekėjas neneša atsakomybės.

IRANGA

Raktas yra pristatomas sukomplektuotoje būklėje ir nereikalauja sumontavimo.

TECHNINIAI PARAMETRAI

Parametras Matavimo vienetai Vertė
Katalogo numeris 57097
Nominali įtampa [V] 230 - 240
Nominalus dažnis [Hz] 50
Nominali galia [W] 1100
Apsisukimų greitis [min	-1] 2200
Maksimalus sukimo momentas [Nm]	800
Smūgių dažnis	[min-1] 4000
Griebtuvo dydis	['' / mm]	3/4 / 19
Elektros apsaugos klasė		II
Apsaugos laipsnis (IPXX)		IP20
Masė	[kg]	4,1
Triukšmingumo lygis
- L_pA (slėgis) [dB] (A)	89,0 ± 3,0
- L_vA (galia)	[dB] (A)	100,0 ± 3,0
Virpesiai (smūginis prisukimas maksimalaus našumo metu)	[m/s2]	10,04 ± 1,5

BENDRI ISPĖJIMAI DĖL ELEKTROS IRANKIŲ SAUGUMO

Įspėjimas! Reikia susipažinti su visais saugumo įspėjimais, iliustracijomis, o taip pat specifikacijomis, pristatytomis su elektros įrankiais / mašina. Jų nesilaikymas gali privesti prie elektros srovės smūgio, gaisro arba kūno sužalojimo.

Saugoti visus įspėjimus, o taip pat instrukcijas sekančiam kartui.

Savoka „elektros įrankis / mašina” panaudota įspėjimuose susijusiuose su visais įrankiais / mašinų maitinamų elektros srove, su laidais kaip ir be laidų..

Saugumas darbo vietoje

Darbo vieta turi būti gerai apšviesta ir švari. Netvarka ir silpnas apšvietimas gali būti nelaimingų atsitikimų priežastimi.

Negalima naudoti elektros jrankių / mašinų aplinkoje kur yra didesnė sprogimo rizika, kuriose yra degūs skysčiai, dujos arba garai. Elektros jrankiai / mašinos generuoja kibirkštis, kurios gali uždegti dulkes arba garus.

Neleiskite į darbo vietą vaikų pašalinių žmonių. Koncentracijos praradimas gali privesti prie kontrolės praradimo.

Elektrinė sauga

Maitinimo laido kištukas turi būti pritaikytas prie tinklinio lizdo. Negali jokiu būdu pakeisti kištuko. Negalima naudoti jokių kištuko adapterių su įžemintais elektros įrankiais / mašinomis. Nemodifikuotas kištukas tinkantis prie lizdo mažina elektros srovės smūgio riziką.

Vengti sąlyčio su jžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai ir aušintuvai. Kūno jžeminimas didina elektros srovės smūgio riziką.

Negalima privesti prie elektros įrankių / mašinos sąlyčio su atmosferos krituliais arba drėgme. Vanduo ir drėgmė, kuri pateks į elektros įrankio / mašinos vidaus didina elektros srocės smūgio riziką.

Negalima perkrauti maitinimo laido. Negalima naudoti maitinimo laido kištuko nešimui, prijungimui ir atjungimui nuo tinklinio lizdo. Vengti sąlyčio maitinimo lizdo su šiluma, aliejais, aštriomis briaunomis ir judančiais elementais. Maitinimo laido pažeidimas didina elektros srovės smūgio riziką.

LT

Darbo už uždaru patalpų ribų atveju reikia naudoti prailgintuvus, skirtus darbui už uždaru patalpų ribų. Tinkamo prailgintuvo panaudojimas, pritaikyto darbui išorėje mažina elektros smūgio riziką.

Atveju kai naudojamas elektros įrankis / mašina drėgnoje aplinkoje yra neišvengiamas, kaip apsaugą nuo maitinimo įtampos reikia naudoti skirtingos įtampos įrengimą (RCD). RCD panaudojimas mažina elektros srovės smūgio riziką.

Asmeninis saugumas

Būkite jautrūs, kreipkite dėmesį į tai ką darai ir vadovaukis sveiku protu darbo su elektros įrankiu / mašina metu. Nenaudokite elektros įrankio / mašinos esant nuovargiui arba suvartojus narkotikus, alkoholį ar vaistus. Dėmesingumo akimirkai trūkumas gali privesti prie rimtų asmeninių sužeidimų.

Naudoti asmenines apsaugos priemones Visada dévěkite akių apsaugą. Asmeninės apsaugos priemonių, tokių kaip dulkių kaukės, apsauginė nuo slydimo apsauganti avalynė, šalmai ir klausos apsauga mažina rimtų asmeninių sužeidimų riziką.

Saugokite nuo atsitiktinio jrenginio užvedimo. Įsitikinkite, kad elektros jungiklis yra „išjungtas” pozicijoje prieš prijungiant prie maitinimo ir/arba akumuliatoriaus, elektros įrankio / mašinos pakėlimo arba perkėlimo. Elektros įrankio / mašinos su pirštu ant jungiklio perkėlimas arba elektros įrankio / mašinos maitinimas, kai jungiklis yra pozicijoje „jjungtas” gali privesti prie rimtų sužalojimų.

Prieš elektros įrankio / mašinos įjungimą išimkite visus raktus ir kitus įrankius, kurie buvo panaudoti jo reguliavimui. Raktas paliktas ant judamų elementų įrankio / mašinos gali privesti prie rimtų sužalojimų.

Nesiekite ir nepasilenkite per toli. Išsaugokite tinkamą poziciją ir lygsvarą per visą laiką. Tai leis lengviau valdyti elektros jrankį / mašiną netikėtų situacijų darbo metu atveju..

Dévékite tinkamą aprangą. Nedévékite laisvos aprangos arba biżuterijos. Turékite plaukus o taip pat aprangą atokiau nuo judančių elektros įranki / mašinos elementų. Laisva apranga, biżuterija arba ilgi plaukai gali būti jsukti i judamus elementus.

Jeigu įrengimai yra pritaikyti prijungti prie dulkių ištraukimo arba dulkių kaupimo, įsitikinkite, kad buvo jie prijungti ir tinkamai panaudoti. Dulkių ištraukimo panaudojimas mažina pavojų, susijusių su dulkėmis rizika.

Neprileiskite prie to, kad patirtis įgyta dėl elektros įrankio / mašinos panaudojimas privedė prie saugumo taisyklių ignoravimo. Nesaugus veikimas gali privesti prie rimtų sužeidimų per akimirką.

Elektros įrankių / mašinos naudojimas ir priežiūra

Neapkraukite elektros jrankio / mašinos. Naudokite elektros jrankius / mašinas tinkamam pasirinktam naudojimui. Tinkamas elektros jrankis / mašina užtikrins geresnj ir saugesnji darba, jeigu bus panaudotas suprojektuotai apkrovai.

Nenaudokite elektros jrankio / mašinos, jeigu elektros jungiklis neleidžia jjungti arba išjungti. Įrankis / mašina, kurių negalima kontroliuoti su tinkliniu jungikliu yra nesaugus ir reikia juos atiduoti taisymui.

Išimkite kištuką iš maitinimo lizdo ir/arba išmontuokite akumuliatorių, jeigu yra atjungtas nuo elektros įrankio / mašinos prieš reguliavimą, aksesuarų pakeitimu arba įrankio / mašinos sandėliavimo. Tokios apsaugos priemonės padės išvengti atsitiktinio elektros įrankio / mašinos ijungimo.

Laikykite įrankį vaikams neprieinamoje vietoje,neprileiskite, kad asmenys nežinantys kaip naudoti elektros įrankį / mašiną arba tų instrukcijų naudotų elektros įrankius / mašiną. Elektros įrankiai / mašinos yra pavojingos naudojant mokymų nepraėjusiems naudotojams.

Prižiūrėkite elektros įrankius / mašinas ir aksesuarus. Patikrinkite įrankius / mašinas judamų dalių nepritaikymo arba užstrigimo atveju, elementų arba kokių nors kitų sąlygų, kurie gali turėti įtaką elektros įrankio / mašinos veikimui. Sugedimus reikia pataisyti prieš elektros įrankio / mašinos panaudojimą. Daugelis atvejų įvyko dėl netinkamos elektros įrankio / mašinos priežiūros.

Pjovimo įrankius reikia laikyti švaroje ir aštrus. Tinkamai prižiūrimi pjovimo įrankiai su aštriomis briaunomis yra mažiau linkę užstrigti ir lengviau yra lengviau kontroliuoti darbo metu.

Naudokite elektros įrankius / mašinas, aksesuarus, o taip pat montuojamus įrankius ir t.t. pagal šias instrukcijas, atsižvelgiant į darbo sąlygas ir rūšį. Įrankių naudojimas skirtingam darbui negu buvo suprojektuota, gali privesti prie pavojingos situacijos atsiradimo.

Rankenas ir laikymo paviršius išlaikykite sausus, švarius, o taip pat be alyvos ir tepalų. Slidžios rankenos ir laikymo paviršiai neleidžia saugiai naudoti ir kontroliuoti įrankio / mašinos pavojingu situacijų metu.

Remontas

Remontuokite įrankius / mašinas tik įgaliotuose servisuose, naudojant vien tik originalias atsargines dalis. Tai užtikrins elektros įrankio darbo tinkamą saugumą.

PAPILDOMOS SAUGOS INSTRUKCIJOS

Naudojant įrankį būtina visada laikytis prie aptarnavimo instrukcijos pridėtų darbo saugos ir kitų saugaus darbo ir higienos instrukcijų.

Irankio negalima statyti i atmosferinių kritulių poveikio pavojų.

Visada reikia tikrinti, ar esama elektros maitinimo tinklo įtampa atitinka įrankio duomenų skydelyje nurodytą įtampa.

Prieš pradedant įrankį naudoti, reikia įsitikinti, kad naudojami antgaliai nėra pažeisti. Pažeidimų pastebėjimo atveju reikia ydingus antgalius pakeisti naujais, neturinčiais trūkumų antgaliais.

LT

Jeigu ketinama naudoti atviruosius ir kitokių tipų įtaisomuosius įrankius, jie turi būti pritaikyti darbui su pneumatiniais įrankiais. Pridedami įtaisomieji įrankiai turi būti tvarkingi, švarūs ir nepažeisti, o jų dydis pritaikytas prie griebtuvo dydžio. Raktų lizdų ir griebtuvo perdirbimas yra uždraustas.

Darbo metu reikia dévěti apsauginius akinius, rekomenduojama taip pat mūvěti pirštines ir vilkěti darbinius drabužius.

Darbo metu raktą reikia visada laikyti abiem rankom.

RAKTO APTARNAVIMAS

DĖMESIO! Įtaisomųjų įrankių montavimas gali būti atliekamas tik esant atjungtai maitinimo įtampai. Ištraukti įrankio laido kištuką iš maitinimo tinklo rozetės!

Irangos montavimas

Raktas yra aprūpintas papildoma rankena, kuri padidina darbo saugumą. Rankeną reikia pritvirtinti užspaudžiant rankenos apkabą ant rakto korpuso. Nustatyti rankeną pozicijoje, kuri užtikrina didžiausią darbo saugumą, taigi taip, kad pagrindinė ir papildoma rankena sudarytu 180 laipsnių kampa. Tai leis sėkmingai pasipriešinti atgalinei rakto reakcijai.

Po to, prisukant rankenos laikiklj, pritvirtinti ją stipriai ir patikimai prie rakto korpuso bei užfiksuoti laikiklj prisukant jį dviem varžtais prie rakto apkabos (V).

Varžtu prisukimo arba atsukimo atveju gali kilti jegos, kurios stengsis apsukti rakto korpusa priešinga įtaisomo įrankio sukimosi kryptimi (pvz. atvirojo rakto atveju). Papildomoji rankena palengvina pasipriešinimą šioms jegoms ir todėl darbas tampa saugesnis.

Dèmesio! Be sumontuotos papildomos rankenos darbas yra draudžiamas.

Darbas su atvirais smūginiais raktais

Prieš pradedant jsukti varžtą arba prisukti verzlę atviro rakto pagalba, reikia varžto arba verzlės sriegius rankiniu būdu sutaikyti su antrojo elemento sriegiais (darant bent du apsukimus).

Įsitikinti, kad at viro rakto dydis yra gerai parinktas atsukamo arba prisukamo elemento atžvilgiu. Netinkamas dydžių parinkimas gali sukelti kaip rakto, taip ir veržlės arba varžto sugadinimą.

Prisukimas ir atsukimas

Griebtuve įtvirtinti atitinkamą atvirą smūginį raktą. (II)

Prijungti jrankj prie maitinimo tinklo.

Sugriebti įrankį abiem rankom. (III)

Atvirą raktą užmauti ant veržlės arba ant varžto galvutės.

Nuspausti jungiklj ir prilaikyti jj atitinkančioje norimą apsisukimų kryptį pozicijoje. (VI)

Prisukimo atveju nuspausti ir prilaikyti jungiklj F pozicijoje, o atsukimo atveju – R pozicijoje.

Prisukimo atveju, kai bus pasiektas maksimalus sukimo momentas, suveiks perkrovos sankaba ir atsijungs griebtuvo pavara.

Reikia tada atleisti jungiklj ir palaukti, kol variklio velenas visiškai nustos suktis.

Atsukimo atveju reikia patikrinti, ar sukimo momentas kuriuo veržlė buvo prisukta neviršija rakto maksimalaus sukimo momento.

Tokiu atveju taip pat suveiks perkrovos sankaba ir veržlės atsukimas gali būti negalimas.

Atsukus veržlę reikia atleisti įrankio jungiklio mygtuką ir palaukti, kol variklio velenas visiškai nustos suktis.

Užbaigus darbą, reikia atjungti įrankį nuo maitinimo tinklo ir užsiimti įrankio konservavimu.

Papildomos pastabos

Deklaruota bendroji virpėjimų vertė buvo išmatuota standartiniu tyrimo metodu ir gali būti panaudota vienam įrankiui palyginti su kitu. Deklaruota, bendroji virpėjimų vertė gali būti panaudota provizoriškam eksponavimo įvertinimui.

Dėmesio! Virpėjimų emisija dirbant įrankiu gali skirtis nuo deklaruotos vertės priklausomai nuo įrankio panaudojimo būdo.

Dėmesio! Reikia apibrėžti saugos priemones skirtas operatoriui apsaugoti atsižvelgiant i realiai esančių vartojimo sąlygų keliamą pavoju (turint omenyje visus darbo ciklo etapus, kaip pavyzdžiui laiką, kada įrankis yra išjungtas arba dirba tuščiai arba aktyvavimo metu).

KONSERVACIJA IR PERŽIŪRA

DÉMESIO! Prieš pradedant siaurapjūklio reguliavimą, techninį aptarnavimą ar konservaciją ištrauk įrankio laido kištuką iš elektros tinklo rozetės. Užbaigus darbą reikia patikrinti elektros įrankio techninį stovį apžiūrint jį iš išorės ir tikrinant: korpusą ir rankeną, elektros laidą su kištuku ir atlenkimu, elektros jungiklio veikimą, ventiliacijos angų praeinamumą, šepetėlių kibirkščiavimą, guolių ir pavarų darbo garsumą, paleidimą ir darbo tolygumą. Garantijos metu vartotojas negali demontuoti elektros įrenginių nei keisti bet kokius mazginius surinkimus arba sudedamąsias dalis, kadangi to pasekmėje būtų prarastos garantijos teisės. Visokie pastebėti peržiūros metu, arba darbo metu netaisyklingumai – tai signalas, kad reikia įrankį atiduoti pataisymui į serviso dirbtuvę.

Užbaigus darbą reikia išvalyti korpusą, ventiliacijos angas, jungiklius, papildomą rankenėlę ir gaubtus, pvz. oro srautu (su slė gių nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokių chemiškų priemonių bei ploviklių. Įrankius ir rankenas išvalyti sausa švaria šluoste.
