57097 - шуруповерт Sthor - Бесплатное руководство пользователя

Тип продукта	Ударный шуруповерт
Марка	Sthor
Модель	57097
Номинальное напряжение	230-240 В~
Номинальная частота	50 Гц
Номинальная мощность	1100 Вт
Скорость вращения	2200 об/мин
Максимальный крутящий момент	800 Н·м
Частота ударов	4000 об/мин
Размер квадрата	3/4" (19 мм)
Класс электрозащиты	II
Степень защиты (IP)	IP20
Вес	4,1 кг
Уровень звукового давления	89,0 дБ(А) ± 3,0
Уровень звуковой мощности	100,0 дБ(А) ± 3,0
Вибрация (ударная затяжка)	10,04 м/с² ± 1,5
Питание	Сеть
Дополнительная рукоятка	Да, съемная
Функции	Затяжка и откручивание с прямым/реверсивным ходом
Безопасность	Ограничитель крутящего момента, защита от перегрузок
Обслуживание и очистка	Очищать сжатым воздухом, кистью или сухой тканью; не использовать химические средства
Ремонтопригодность	Доверять авторизованному сервисному центру; использовать оригинальные запасные части

Часто задаваемые вопросы - 57097 Sthor

Как закрепить дополнительную рукоятку?

Закрепите рукоятку, затянув хомут на корпусе. Расположите ее так, чтобы основная и дополнительная рукоятки образовали угол 180 градусов. Затяните винт, затем зафиксируйте, затянув два винта в хомуте. Никогда не используйте инструмент без дополнительной рукоятки.

Как правильно выбрать торцевую головку?

Убедитесь, что размер торцевой головки точно соответствует головке винта или гайки. Неправильный размер может повредить головку или деталь. Используйте только инструменты, подходящие для квадрата 3/4.

Что делать, если во время затяжки срабатывает ограничитель крутящего момента?

Немедленно отпустите выключатель и дождитесь полной остановки двигателя. Ограничитель крутящего момента защищает инструмент и крепеж. Если это происходит, проверьте, не превышает ли крутящий момент затяжки максимальный крутящий момент 800 Н·м.

Как чистить шуруповерт?

Отключите инструмент. Очистите корпус, вентиляционные отверстия, выключатели и рукоятку сжатым воздухом (давление ≤ 0,3 МПа), кистью или сухой тканью. Не используйте никаких химических средств или чистящих жидкостей.

Какие меры безопасности необходимо соблюдать?

Всегда надевайте защитные очки, перчатки и средства защиты слуха. Сохраняйте устойчивую позу, держите инструмент двумя руками, не носите свободную одежду. При необходимости используйте удлинитель, подходящий для наружных работ.

Можно ли использовать шуруповерт на улице?

Да, но используйте удлинитель, предназначенный для наружного применения. Защищайте инструмент от дождя и влаги; его степень защиты IP20 (негерметичный). Рекомендуется устройство защитного отключения (УЗО).

Как изменить направление вращения?

Используйте электрический переключатель: положение F для затяжки (вперед), положение R для откручивания (назад). Перед изменением направления убедитесь, что инструмент остановлен.

Что означает символ перечеркнутого мусорного бака на устройстве?

Этот символ означает, что устройство нельзя выбрасывать вместе с бытовыми отходами. Оно подлежит раздельному сбору для переработки отходов электрического и электронного оборудования. Обратитесь в местную администрацию или к продавцу.

Почему шуруповерт резко останавливается во время затяжки?

Вероятно, срабатывает ограничитель крутящего момента при достижении максимального крутящего момента 800 Н·м. Отпустите выключатель, дождитесь остановки, и если проблема повторяется, проверьте, не перетянута ли гайка или подходит ли головка.

Как хранить шуруповерт после использования?

Отключите инструмент. Очистите его, как указано. Храните в недоступном для детей месте, в сухом и чистом помещении. Сохраните руководство по эксплуатации для дальнейшего использования.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 57097 Sthor

1. корпус
2. рукоятка
3. поводок
4. сетевой выключатель
5. торцовый ключ
6. провод питания со штепселем

UA

Прочитать инструкцию

Пользоваться защитными очками

Необходимо пользоваться защитными перчатками

Пользоваться средствами защиты слуха

Второй класс электрической безопасности

Этот символ информирует о запрете помещать изношенное электрическое и электронное оборудование (в том числе батареи и аккумуляторы) вместе с другими отходами. Изношенное оборудование должно собираться селективно и передаваться в точку сбора, чтобы обеспечить его переработку и утилизацию, для того, чтобы ограничить количество отходов, и уменьшить использование природных ресурсов. Неконтролируемый выброс опасных веществ, содержащихся в электрическом и электронном оборудовании, может представлять угрозу для здоровья человека, и приводить к негативным изменениям в окружающей среде. Домашнее хозяйство играет важную роль при повторном использовании и утилизации, в том числе, утилизации изношенного оборудования. Подробную информацию о правильных методах утилизации можно получить у местных властей или у продавца.

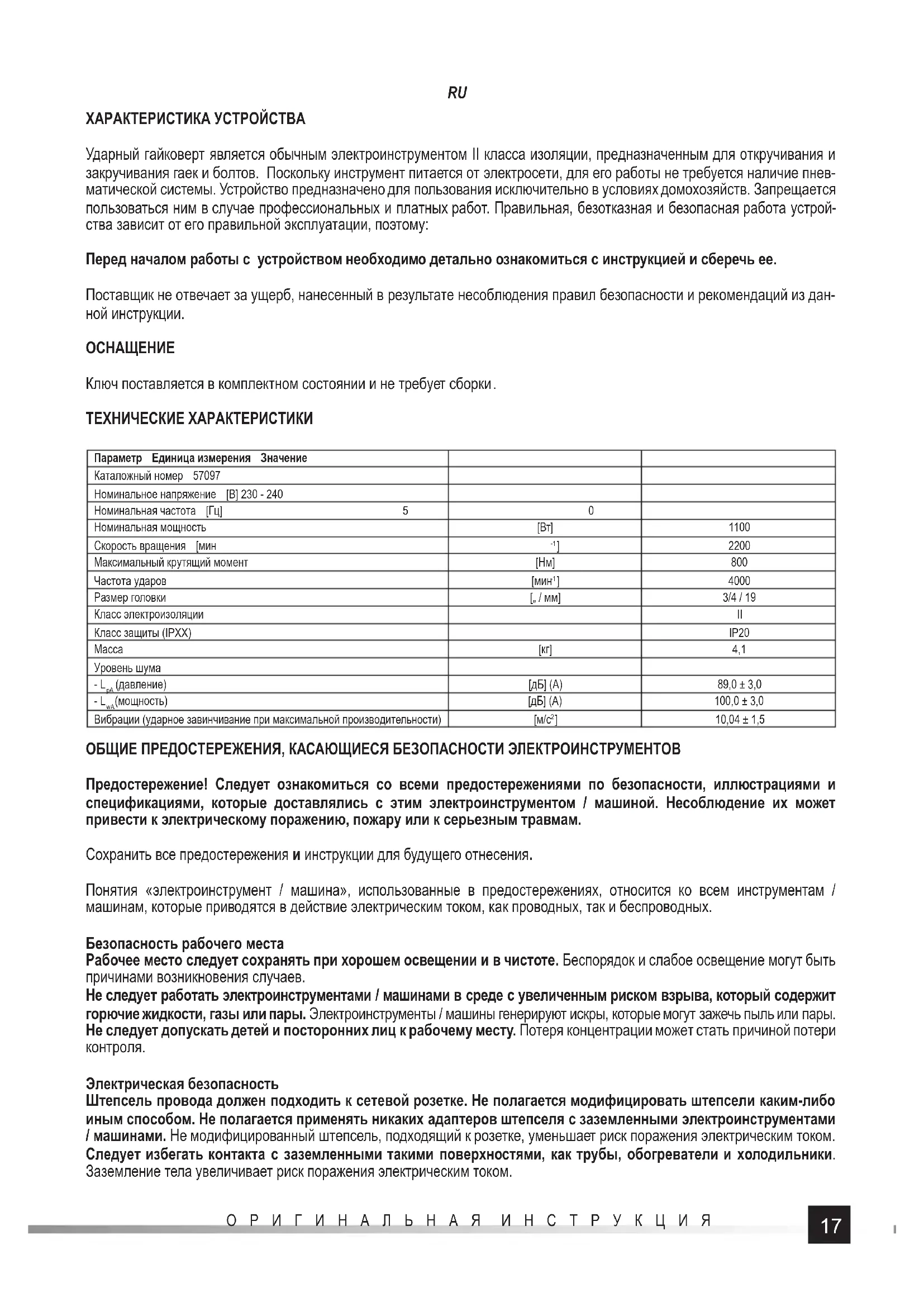

ХАРАКТЕРИСТИКА УСТРОЙСТВА

Ударный гайковерт является обычным электроинструментом II класса изоляции, предназначенным для откручивания и закручивания гаек и болтов. Поскольку инструмент питается от электросети, для его работы не требуется наличие пневматической системы. Устройство предназначено для пользования исключительно в условиях домохозяйств. Запрещается пользоваться ним в случае профессиональных и платных работ. Правильная, безотказная и безопасная работа устройства зависит от его правильной эксплуатации, поэтому:

Перед началом работы с устройством необходимо детально ознакомиться с инструкцией и сберечь ее.

Поставщик не отвечает за ущерб, нанесенный в результате несоблюдения правил безопасности и рекомендаций из данной инструкции.

ОСНАЩЕНИЕ

Ключ поставляется в комплектном состоянии и не требует сборки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Единица измерения Значение
Каталожный номер 57097
Номинальное напряжение [В] 230 - 240
Номинальная частота [Гц] 5	0
Номинальная мощность	[Вт]	1100
Скорость вращения [мин	-1]	2200
Максимальный крутящий момент	[Нм]	800
Частота ударов	[мин ^-1 ]	4000
Размер головки	[, / мм]	3/4 / 19
Класс электроизоляции		II
Класс защиты (IPXX)		IP20
Масса	[кг]	4,1
Уровень шума
- L_ра (давление)	[дБ] (А)	89,0 ± 3,0
- L_фл (мощность)	[дБ] (А)	100,0 ± 3,0
Вибрации (ударное завинчивание при максимальной производительности)	[м/с ^2 ]	10,04 ± 1,5

ОБЩИЕ ПРЕДОСТЕРЕЖЕНИЯ, КАСАЮЩИЕСЯ БЕЗОПАСНОСТИ ЭЛЕКТРОИНСТРУМЕНТОВ

Предостережение! Следует ознакомиться со всеми предостережениями по безопасности, иллюстрациями и спецификациями, которые доставлялись с этим электроинструментом / машиной. Несоблюдение их может привести к электрическому поражению, пожару или к серьезным травмам.

Сохранить все предостережения и инструкции для будущего отнесения.

Понятия «электроинструмент / машина», использованные в предостережениях, относится ко всем инструментам / машинам, которые приводятся в действие электрическим током, как проводных, так и беспроводных.

Безопасность рабочего места

Рабочее место следует сохранять при хорошем освещении и в чистоте. Беспорядок и слабое освещение могут быть причинами возникновения случаев.

Не следует работать электроинструментами / машинами в среде с увеличенным риском взрыва, который содержит горючие жидкости, газы или пары. Электроинструменты / машины генерируют искры, которые могут зажечь пыль или пары. Не следует допускать детей и посторонних лиц к рабочему месту. Потеря концентрации может стать причиной потери контроля.

Электрическая безопасность

Штепсель провода должен подходить к сетевой розетке. Не полагается модифицировать штепсели каким-либо иным способом. Не полагается применять никаких адаптеров штепселя с заземленными электроинструментами / машинами. Не модифицированный штепсель, подходящий к розетке, уменьшает риск поражения электрическим током. Следует избегать контакта с заземленными такими поверхностями, как трубы, обогреватели и холодильники. Заземление тела увеличивает риск поражения электрическим током.

RU

Не следует подвергать электроинструменты / машин на контакт с атмосферными осадками или влажностью. Вода и влажность, которая проникнет внутрь электроинструмента / машины, увеличивает риск поражения электрическим током.

Не протягивать питающий кабель. Не применять питающего кабеля, чтобы носить, тянуть или отсоединять штепсель от сетевой розетки. Избегать контакта питающего кабеля с теплом, маслами, острыми кромками и подвижными частями. Повреждение или спутывание питающего кабеля увеличивает риск поражения электрическим током.

В случае работы вне закрытых помещений, следует применять удлинители, предназначенные для работы вне закрытых помещений. Использование удлинителя, приспособленного для работы наружу помещений, уменьшает риск поражения электрическим током.

В случае, когда применение электроинструмента / машин во влажной среде является неизбежным, тогда как защиту от напряжения питания следует применять устройство дифференциального тока (УДТ) [англ. residual current device, RCD]. Применение УДТ уменьшает риск поражения электрическим током.

Персональная безопасность

Будь бдителен, обращай внимание на то, что делаешь, и храни здравый рассудок во время работы с электроинструментом / машиной. Не применяй электроинструмента / машины, будучи переутомленным или под воздействием наркотиков алкоголя или лекарств. Даже минута невнимания во время работы может привести к серьезным персональным травмам.

Применяй средства персональной защиты. Всегда накладывай защиту зрения. Применение средств персональной защиты, таких как пылезащитный респиратор, противоскользящая защитная обувь, каски и защитники слуха, уменьшают риск серьезных персональных травм.

Предотвращай случайный ввод в действие. Убедись, что электрический включатель перед подсоединением к питанию и/или аккумулятору, поднесением или переноской электроинструмента / машины, находится в позиции «выключен». Переноска электроинструмента / машины с пальцем на включателе или питание электроинструмента / машины, когда включатель находится в позиции «включен», может привести к серьезным травмам.

Перед включением электроинструмента / машины сними все ключи и другие инструменты, которые были использованы для его регулировки. Ключ, оставленный на вращательных элементах инструмента / машины, может вести к серьезным травмам.

Не протягивай руку и не высовывайся очень далеко. Удерживай соответствующее положение, а также равновесие на протяжении всего времени. Это позволит легче овладеть электроинструментом / машиной в случае непредвиденных ситуаций во время работы.

Соответственно одевайся. Не надевай более свободную одежду или бижутерию. Удерживай волосы и одежду в отдалении от подвижных частей электроинструмента / машины. Свободная одежда, бижутерия или длинные волосы могут быть схвачены подвижными частями.

Если устройства приспособлены для присоединения вытяжки| пыли или накопления пыли, убедись, что они были подсоединены и использованы правильно. Применение вытяжки пыли уменьшает риск угроз, связанных с пылями.

Не позволь, чтобы опыт, приобретенный частым использованием инструмента / машины, повлекли беззаботность и игнорирование правил безопасности. Беззаботное действие может привести до серьезных травм в одну долю секунды.

Эксплуатация и заботливость об электроинструменте / машине

Не перегружай электроинструмент / машину. Применяй электроинструмент / машину, соответствующий для выбранного применения. Соответствующий электроинструмент / машина обеспечит лучшую и более безопасную работу, если будет использован для спроектированной нагрузки.

Не применяй электроинструмент / машину, если электрический включатель не делает возможным включение| и выключение. Инструмент / машина, который не дается контролировать при помощи сетевого выключателя является опасным и его следует сдать в ремонт.

Отсоедини штепсель от питающей розетки и/или демонтируй аккумулятор, если является отключаемым от электроинструмента / машины перед регулировкой, заменой принадлежностей или хранением инструмента / машины. Такие предохранительные мероприятия позволят избежать случайного включения электроинструмента / машины.

Храниинструмент внедоступномдлядетейместе, непозвольлицам, незнающим обслуживания электроинструмента / машины или этих инструкций, пользоваться электроинструментом / машиной Электроинструменты / машины опасны в руках пользователей, не прошедших курсы подготовки.

Проводи технический уход за электроинструментами / машинами, а также за принадлежностью. Проверяй инструмент / машину под углом несоответствия или насечек подвижных частей, повреждений частей, а также каких-либо других условий, которые могут повлиять на действие электроинструмента / машины. Повреждения следует починить перед использованием электроинструмента / машины. Много случаев вызваны несоответственным техническим уходом за инструментами / машинами.

Режущие инструменты следует удерживать в чистоте и в заостренном состоянии. Режущие инструменты с острыми кромками с соответственно проведенным техническим уходом являются менее склонными к защемлению/заклиниванию и можно легче контролировать их во время работы.

Применяй электроинструменты / машины, принадлежности и инструменты, которые вставляются и т.д. согласно с данными инструкциями, принимая во внимание вид и условия работы. Применение инструментов для другой

RU

работы, чем для которой были спроектированы, может привести до возникновения опасной ситуации.

Рукояти и поверхности для хватки сохраняй сухими, чистыми, а также свободными от масла и мази. Скользкие рукояти и поверхности для хватки не позволяют на безопасное обслуживание, а также контролирование инструмента / машины в опасных ситуациях.

Ремонты

Ремонтируй электроинструмент / машину только в учреждениях, имеющих на это служебные права, которые применяют только оригинальные запчасти. Обеспечь эту соответствующую безопасность работы электроинструмента.

ПРЕДУПРЕЖДЕНИЯ ДЛЯ БЕЗОПАСНЫХ ВОДИТЕЛЕЙ

Во время работы держите инструмент за изолированные ручки, чтобы крепежная деталь могла соприкоснуться со скрытым шнуром или шнуром питания. Крепежные элементы, которые соприкасаются с «токоведущими» проводами, могут привести к тому, что металлические части инструмента станут «под напряжением» и стать причиной поражения электрическим током оператора.

ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Во время эксплуатации инструмента необходимо соблюдать указания по безопасности, содержащиеся в инструкции по эксплуатации, а также другие указания по технике безопасности.

Запрещается подвергать инструменты воздействию атмосферных осадков.

Всегда необходимо проверять, соответствует ли существующее напряжение питания напряжению, указанному на заводской табличке инструмента.

Перед началом работы требуется убедиться, что используемые насадки не повреждены. В случае наличия каких-либо повреждений, насадки необходимо заменить на новые, без повреждений.

Применяемые торцевые ключи и другие сменные инструменты должны быть адаптированы для работы с пневматическими инструментами. Входящие в комплект сменные инструменты должны быть исправными, чистыми и без повреждений, а их размер должен соответствовать размеру головки. Запрещается переделывать торцевые ключи или головку.

При работе необходимо использовать защитные очки, также рекомендуется носить перчатки и защитную одежду.

Во время работы гайковерт всегда необходимо держать обеими руками.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ГАЙКОВЕРТА

ВНИМАНИЕ! Монтаж оборудования может выполняться только при отключенном питании. Отключить вилку провода питания инструмента от розетки.

Монтаж оборудования

Гайковерт оснащен вспомогательной рукояткой, повышающей безопасность работы. Прикрепить рукоятку, зажав ее обойму на корпусе гайковерта. Установить рукоятку в положение, обеспечивающее наибольшую безопасность работы, то есть, так, чтобы угол между главной и вспомогательной рукоятками составлял 180 градусов. Это позволит эффективно противостоять реакции гайковерта.

Затем затянуть зажим рукоятки, закрепив его крепко и надежно на корпусе гайковерта, и зафиксировать рукоятку, затягивая два винта на обойме гайковерта (V).

При завинчивании или отвинчивании винтов могут возникнуть силы, которые будут вращать корпус гайковерта в сторону, противоположную вращению сменного инструмента (напр., торцевого ключа). Вспомогательная рукоятка позволяет легко справиться с этими силами и сделать работу более безопасной.

Внимание! Запрещается работать без установленной дополнительной боковой рукоятки.

Работа с ударным гайковертом

Перед началом завинчивания болта или гайки ударным гайковертом необходимо вручную насадить болт или гайку на резьбу (по крайней мере, на два оборота).

Убедиться, что правильно подобран размер торцевого ключа к закручиваемому или отвинчиваемому элементу. Несоответствие размеров может привести к повреждению как ключа, так и гайки или болта.

Откручивание и закручивание

Установить на головке соответствующий ударный торцевой ключ. (II)

Подключить к электроинструменту питание.

Взять инструмент обеими руками. (III)

Торцевой ключ надеть на гайку или головку болта.

Нажать включатель и удерживать его в положении, соответствующем требуемому направлению вращения. (IV)

В случае закручивания нажать и удерживать включатель в положение F, а при откручивании - в положении R.

RU

При затягивании после достижения максимального крутящего момента сработает предохранительная муфта, и привод головки отключится. В этом случае следует отпустить выключатель и дождаться полной остановки двигателя.

При откручивании следует убедиться, что момент, с которым была затянута гайка, не превышает максимального крутящего момента гайковерта. В этом случае сработает предохранительная муфта, и гайку невозможно будет откритить.

После откручивания следует отпустить включатель и дождаться полной остановки двигателя.

После завершения работы инструмент необходимо отключить от сети и выполнить регламентные работы.

Примечания

Заявляемое полное значение колебаний, измерялось с помощью стандартного метода исследований и может применяться для сравнения инструментов друг с другом. Заявляемое, полное значение колебаний может употребляться во входной оценке экспозиции.

Примечание! Эмиссия колебаний во время работы с инструментом может отличаться от заявляемого значения, в зависимости от способа употребления инструмента.

Примечание! Надо определить средства безопасности, которые должны защищать оператора, которые обоснованные на оценке подвергания опасности в действительных условиях употребления (учитывая все части рабочего цикла, как например время когда инструмент выключен или работает на холостом ходу, также время активации).

КОНСЕРВАЦИЯ И ОСМОТРЫ

ВНИМАНИЕ! Перед началом настройки, технического обслуживания или консервации следует вынуть штепсель устройства из гнезда электросети. После завершения работы следует проверить техническое состояние электроустройства путем внешнего осмотра и оценки: корпуса и рукоятки, электропровода со штепселем и отгибкой, работы электрического включателя, проходимости вентиляционных щелей, искрения щеток, уровня шума при работе подшипников и передачи, запуска и равномерности работы. В течение гарантийного периода потребитель не может проводить дополнительного монтажа электроустройств и проводить замену любых частей и составных, поскольку это вызывает потерю гарантийных прав. Все перебои, обнаруженные во время осмотра или работы, являются сигналом для проведения ремонта в сервисном пункте. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 MPa), кистью или сухой тряпочкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой.

ХАРАКТЕРИСТИКА ВИРОБУ

КОНСЕРВАЦІЯ ТА ОГЛЯД
