ПОСІБНИК КОРИСТУВАЧА 57097 Sthor

6. провід живлення зі штепселем

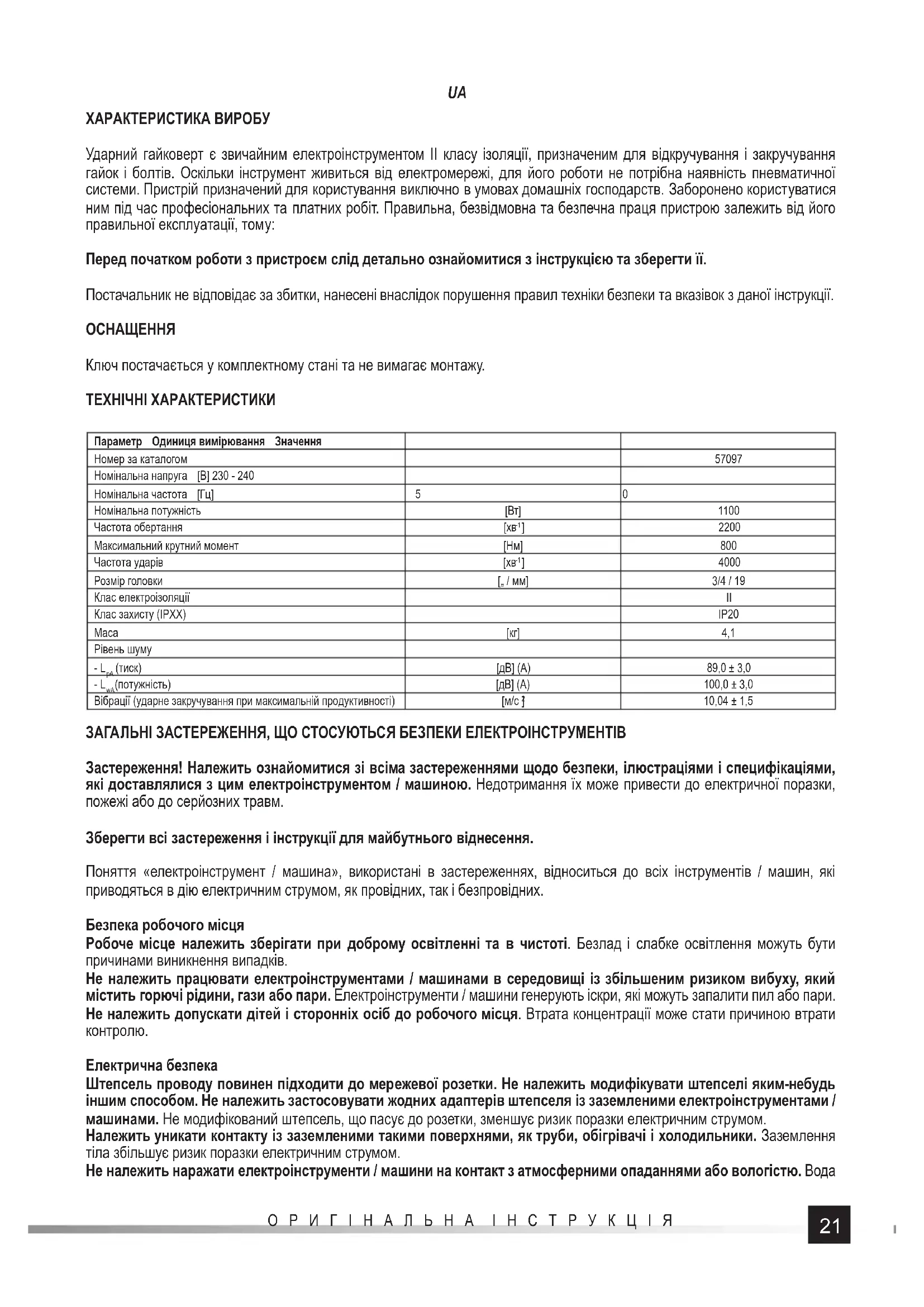

ХАРАКТЕРИСТИКА ВИРОБУ Ударний гайковерт є звичайним електроінструментом II класу ізоляції, призначеним для відкручування і закручування гайок і болтів. Оскільки інструмент живиться від електромережі, для його роботи не потрібна наявність пневматичної системи. Пристрій призначений для користування виключно в умовах домашніх господарств. Заборонено користуватися ним під час професіональних та платних робіт. Правильна, безвідмовна та безпечна праця пристрою залежить від його правильної експлуатації, тому: Перед початком роботи з пристроєм слід детально ознайомитися з інструкцією та зберегти її. Постачальник не відповідає за збитки, нанесені внаслідок порушення правил техніки безпеки та вказівок з даної інструкції.

Ключ постачається у комплектному стані та не вимагає монтажу. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Параметр Одиниця вимірювання Значення Номер за каталогом 57097 Номінальна напруга [В] 230 - 240 Номінальна частота [Гц]50 Номінальна потужність [Вт] 1100 Частота обертання [хв

] 2200 Максимальний крутний момент [Нм] 800 Частота ударів [хв

] 4000 Розмір головки [„ / мм] 3/4 / 19 Клас електроізоляції II Клас захисту (IPXX) IP20 Маса [кг] 4,1 Рівень шуму - L

(потужність) [дВ] (A) 100,0 ± 3,0 Вібрації (ударне закручування при максимальній продуктивності)[м/с

] 10,04 ± 1,5 ЗАГАЛЬНІ ЗАСТЕРЕЖЕННЯ, ЩО СТОСУЮТЬСЯ БЕЗПЕКИ ЕЛЕКТРОІНСТРУМЕНТІВ Застереження! Належить ознайомитися зі всіма застереженнями щодо безпеки, ілюстраціями і специфікаціями, які доставлялися з цим електроінструментом / машиною. Недотримання їх може привести до електричної поразки, пожежі або до серйозних травм. Зберегти всі застереження і інструкції для майбутнього віднесення. Поняття «електроінструмент / машина», використані в застереженнях, відноситься до всіх інструментів / машин, які приводяться в дію електричним струмом, як провідних, так і безпровідних. Безпека робочого місця Робоче місце належить зберігати при доброму освітленні та в чистоті. Безлад і слабке освітлення можуть бути причинами виникнення випадків. Не належить працювати електроінструментами / машинами в середовищі із збільшеним ризиком вибуху, який містить горючі рідини, гази або пари. Електроінструменти / машини генерують іскри, які можуть запалити пил або пари. Не належить допускати дітей і сторонніх осіб до робочого місця. Втрата концентрації може стати причиною втрати

Електрична безпека Штепсель проводу повинен підходити до мережевої розетки. Не належить модифікувати штепселі яким-небудь іншим способом. Не належить застосовувати жодних адаптерів штепселя із заземленими електроінструментами / машинами. Не модифікований штепсель, що пасує до розетки, зменшує ризик поразки електричним струмом. Належить уникати контакту із заземленими такими поверхнями, як труби, обігрівачі і холодильники. Заземлення тіла збільшує ризик поразки електричним струмом. Не належить наражати електроінструменти / машини на контакт з атмосферними опаданнями або вологістю. Вода22 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

і вологість, яка проникне всередину електроінструменту / машини, збільшує ризик поразки електричним струмом. Не протягувати живильний кабель. Не застосовувати живильного кабелю, щоб носити, тягнути або від›єднувати штепсель від мережевої розетки. Уникати контакту живильного кабелю з теплом, маслами, гострими кромками і рухомими частинами. Пошкодження або сплутування живильного кабелю збільшує ризик поразки електричним струмом. У разі роботи поза закритими приміщеннями, належить застосовувати подовжувачі, призначені для роботи поза закритими приміщеннями. Використання подовжувача, пристосованого для роботи назовні приміщень, зменшує ризик поразки електричним струмом. У разі, коли застосування електроінструменту / машини у вологому середовищі є неминучим, тоді як захист від напруги живлення належить застосовувати пристрій диференціального струму (ПДС) [англ. residual current device, RCD]. Застосування ПДС зменшує ризик поразки електричним струмом. Персональна безпека Будь пильним, звертай увагу на те, що робиш, та бережи здоровий глузд під час роботи з електроінструментом / машиною. Не застосовуй електроінструменту / машини, будучи перевтомленим або під впливом наркотиків алкоголю або ліків. Навіть хвилина неуваги під час роботи може привести до серйозних персональних травм. Застосовуй засоби персонального захисту. Завжди накладай захист зору. Застосування засобів персонального захисту, таких як пилозахисний респіратор, протиковзке захисне взуття, каски і захисники слуху, зменшують ризик серйозних персональних травм. Запобігай випадковому введенню в дію. Переконайся, що електричний вмикач перед під›єднанням до живлення і акумулятора, піднесенням або перенесенням електроінструменту / машини, знаходиться в позиції «вимкнений». Перенесення електроінструменту / машини з пальцем на вмикачі або живлення електроінструменту / машини, коли вмикач знаходиться в позиції «включений», може привести до серйозних травм. Перед включенням електроінструменту / машини зніми всі ключі та інші інструменти, які були використані для його регулювання. Ключ, залишений на обертальних елементах інструменту / машини, може вести до серйозних травм. Не протягуй руки і не висовуйся дуже далеко. Утримуй відповідне положення, а також рівновагу протягом всього часу. Це дозволить легше оволодіти електроінструментом / машиною у випадку непередбачених ситуацій під час роботи. Відповідно одягайся. Не надівай вільніший одяг або біжутерію. Утримуй волосся і одяг на віддалі від рухомих частин електроінструменту / машини. Вільний одяг, біжутерія або довге волосся можуть бути схоплені рухомими

Якщо пристрої пристосовані для приєднання витягу пилу або накоплення пилу, переконайся, що вони були приєднані і використані правильно. Застосування витягу пилу зменшує ризик загроз, зв›язаних з пилом. Не дозволь, щоби досвід, придбаний частим використанням інструменту / машини, спричинили безтурботність і ігнорування правил безпеки. Безтурботна дія може привести до серйозних травм за одну частку секунди. Експлуатація і дбайливість за електроінструмент / машину Не перенавантажуй електроінструмент / машину. Застосовуй електроінструмент / машину, відповідний для вибраного застосування. Відповідний електроінструмент / машина забезпечить кращу і безпечнішу роботу, якщо буде використаний для спроектованого навантаження. Не застосовуй електроінструмент / машину, якщо електричний вмикач не робить можливим включення і виключення. Інструмент / машина, який не дається контролювати за допомогою мережевого вимикача є небезпечним і його належить здати на ремонт. Від›єднай штепсель від живильної розетки та демонтуй акумулятор, якщо є таким, що відключається від електроінструменту / машини перед регулюванням, заміною приладдя або зберіганням інструменту / машини. Такі запобіжні заходи дозволять уникнути випадкового включення електроінструменту / машини. Бережи інструмент в недоступному для дітей місці, не дозволь особам, що не знають обслуговування електроінструменту / машини або цих інструкцій, користуватися електроінструментом / машиною. Електроінструменти / машини небезпечні в руках користувачів, що не пройшли курси підготовки. Проводь технічний догляд за електроінструментами / машинами, а також за приналежністю. Перевіряй інструмент / машину під кутом невідповідності або зарубок рухомих частин, пошкоджень частин, а також яких- небудь інших умов, які можуть вплинути на дію електроінструмента / машини. Пошкодження належить полагодити перед використанням електроінструменту / машини. Багато випадків викликані невідповідним технічним доглядом за інструментами / машинами. Ріжучі інструменти належить утримувати в чистоті та в загостреному стані. Ріжучі інструменти з гострими кромками з відповідно проведеним технічним доглядом менш схильні до затискування /заклинювання та можна легко контролювати їх під час роботи. Застосовуй електроінструменти / машини, приладдя та інструменти, які вставляються і т.д. згідно з даними інструкціями, беручи до уваги вигляд і умови роботи. Застосування інструментів для іншої роботи, ніж для якої були спроектовані, може привести до виникнення небезпечної ситуації. Рукояті і поверхні для хватки зберігай сухими, чистими, а також вільними від масла і мазі. Слизькі рукояті і поверхні для хватки не дозволяють на безпечне обслуговування, а також на контроль інструменту / машини в небезпечних ситуаціях.23 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Ремонтуй електроінструмент / машину лише в установах, що мають на це службові права, які застосовують лише оригінальні запчастини. Забезпеч цю відповідну безпеку роботи електроінструменту. ПОПЕРЕДЖЕННЯ ДЛЯ БЕЗПЕКИ БЕЗПЕКИ Під час роботи тримайте інструмент ізольованими затискачами, коли кріплення може контактувати з прихованим шнуром або шнуром живлення. Елементи кріплення, що контактують з «живими» проводами, можуть призвести до того, що металеві частини інструменту стануть «живими» і спричинить ураження електричним струмом для оператора. ДОДАТКОВІ ІНСТРУКЦІЇ З БЕЗПЕКИ Під час експлуатації інструменту необхідно дотримуватися вказівок з безпеки, що містяться в інструкції з експлуатації, а також інших вказівок з техніки безпеки. Забороняється піддавати інструменти впливу атмосферних опадів. Завжди необхідно перевіряти, чи відповідає існуюча напруга живлення напрузі, вказаній на заводській табличці інструменту. Перед початком роботи потрібно переконатися, чи не пошкоджені насадки, що використовуються. У разі наявності будь- яких ушкоджень, насадки необхідно замінити на нові, без пошкоджень. Торцеві ключі та інші змінні інструменти, що використовуються, повинні бути адаптовані для роботи з пневматичними інструментами. Змінні інструменти, що входять в комплект поставки, повинні бути справними, чистими і без пошкоджень, а їхній розмір повинен відповідати розміру головки. Забороняється переробляти торцеві ключі або головку. Під час роботи необхідно використовувати захисні окуляри, також рекомендується носити рукавички і захисний одяг. Під час роботи гайковерт завжди необхідно тримати обома руками. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ІНСТРУМЕНТА УВАГА! Монтаж змінного обладнання може виконуватися тільки при відключеному живленні. Витягнути вилку інстру- мента з розетки! Монтаж обладнання Гайковерт оснащений допоміжною рукояткою, яка підвищує безпеку роботи. Прикріпити рукоятку, затиснувши її обойму на корпусі гайковерта. Встановити рукоятку в положення, яке забезпечує найбільш безпечну роботу, тобто, так, щоб кут між головною і допоміжною рукоятками становив 180 градусів. Це дозволить ефективно протистояти реакції гайковерта. Потім затягнути затиск рукоятки, міцно і надійно закріпивши її на корпусі гайковерта, та зафіксувати рукоятку, затягуючи два гвинти на обоймі гайковерта (V). При закручуванні або відкручуванні гвинтів можуть виникати сили, які будуть обертати корпус гайковерта в сторону, проти- лежну до напрямку обертання змінного інструмента (напр., торцевого ключа). Допоміжна рукоятка дозволить легко впо- ратися з цими силами і зробить роботу більш безпечною. Увага! Заборонено працювати без встановленої додаткової бічної рукоятки. Робота з ударним гайковертом Перед початком закручування болта або гайки ударним гайковертом необхідно вручну насадити болт або гайку на різьбу (принаймні, на два оберти). Переконатися, що правильно підібраний розмір торцевого ключа, який використовується для закручування або відкручу- вання елементу. Невідповідність розмірів може привести до пошкодження як ключа, так і гайки або болта. Відкручування і закручування Встановити на головці відповідний ударний торцевий ключ. (II) Підключити до електроінструменту живлення. Взяти інструмент обома руками. (III) Торцевий ключ вставити на гайку або головку болта. Натиснути вмикач і утримувати його в положенні, що відповідає потрібному напрямку обертання. (IV) У разі закручування слід натиснути і утримувати вмикач у положенні F , а при відкручуванні - у положенні R. При затягуванні після досягнення максимального крутного моменту спрацює запобіжна муфта, і привід головки відклю- читься. У цьому випадку слід відпустити вимикач і дочекатися повної зупинки двигуна. При відкручуванні слід переконатися, що момент, з яким була затягнута гайка, не перевищує максимального крутного моменту гайковерта. Інакше спрацює запобіжна муфта, і гайку неможливо буде відкрутити. Після відкручування слід відпустити вмикач і дочекатися повної зупинки двигуна. Після завершення роботи інструмент необхідно відключити від мережі і виконати регламентні роботи.24 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Додаткові вказівки Повне значення колихання, що заявляється вимірювалося за допомогою стандартного методу дослідження і ним можна користуватися для порівняння одного інструменту з другим. Повним значенням колихань, що заявляється можна користуватися для вступної оцінки експозиції. Увагa! Eмісія колихань підчас роботи з інструментом може відрізнятися від заявленого значення, залежно від способу користування інструментом. Увагa! Слід визначити засоби безпеки, що будуть захищати оператора, які основані на оцінці нараження в дійсних умовах користування (враховуючи у це усі частини робочого циклу, як наприклад час коли інструмент вимкнутий або працює на неробочому ході, також час активації). КОНСЕРВАЦІЯ ТА ОГЛЯД УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності венти- ляційних щілин, іскрення щіток, рівня шуму при роботі підшипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 MPa), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.25 ORIGINALI INSTRUKCIJA
