ПОСІБНИК КОРИСТУВАЧА 78113 Sthor

PL AKUMULATOROWA ZAKRĘTARKA UDAROWA
EN CORDLESS IMPACT SCREWDRIVER
DE AKKU-SCHLAGSCHRAUBER
RU АККУМУЛЯТОРНЫЙ УДАРНЫЙ ВИНТОВЕРТ
UA АКУМУЛЯТОРНИЙ УДАРНИЙ ГВИНТОВЕРТ
LT AKUMULIATORINIS SMÜGINIS RAKTAS
LV AKUMULATORA TRIECIENSKRÜVGRIEZIS
cz AKUMULÁTOROVÝ RÁZOVÝ UTAHOVÁK
SK AKUMULÁTOROVÝ RÁZOVÝ SKRUTKOVAČ
HU AKKUS ÜTVECSAVAROZÓ
RO SURUBELNITĂ CU IMPACT CU ACUMULATOR
ES ATORNILLADOR DE IMPACTO A BATERÍA
FR BOULONNEUSE SANS-FIL
IT AVVITATORE A PERCUSSIONE A BATTERIA
NL SLAGSCHROEVENDRAAIER
GR MHXAN'H KOXΛ'ΩΣΗΣ ΜΠΑΤΑΡ'ΙΑΣ
BG АКУМУЛАТОРЕН УДАРЕН ВИНТОВЕРТ

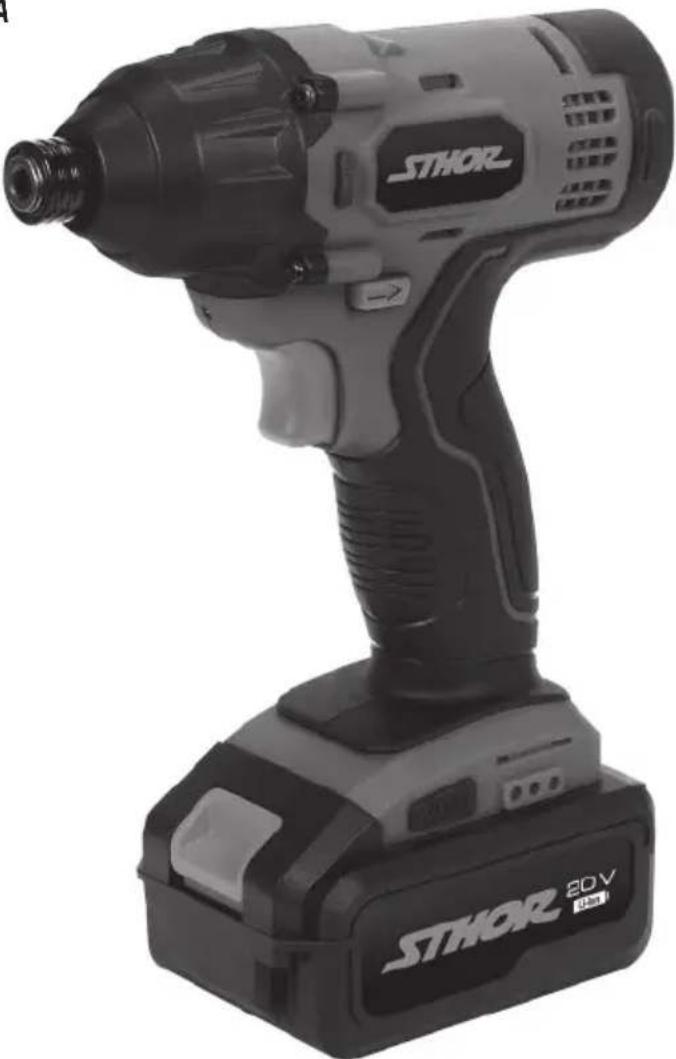

1. шуруповерт
2. патрон для інструменту
3. вимикач
4. перемикач напрямку обертів
5. акумулятор
6. фіксатор акумулятора

LT

Прочитать інструкцію

Perskaityti instrukcija

Jālasa instrukciju

Користуйтесь захисними окулярами

Vartok apsauginius akinius

Користуйтесь засобами захисту слуху

Vartoti ausines klausai apsaugoti

Цей символ повідомляє про заборону розміщення відходів електричного та електронного обладнання (в тому числі акумуляторів), у тому числі з іншими відходами. Відпрацьоване обладнання повинно бути вибірково зібрано і передано в пункт збору для забезпечення його переробки і відновлення, щоб зменшити кількість відходів і зменшити ступінь використання природних ресурсів. Неконтрольоване вивільнення небезпечних компонентів, що містяться в електричному та електронному обладнанні, може представляти небезпеку для здоров'я людини і викликати негативні зміни в навколишньому середовищі. Господарство відігає важливу роль у розвитку повторного використання та відновлення, включаючи утилізацію використаного обладнання. Більш детальну інформацію про правильні методи утилізації можна отримати у місцевої влади або продавця.

Ударний шуруповерт - це багатоцільовий портативний інструмент, що не потребує зовнішнього джерела живлення, призначений для закручування і відкручування гвинтів і гайок з лівосторонньою і правосторонньою різьбою за допомогою різноманітних насадок для шуруповертів. Завдяки ударному механізму шуруповерт забезпечує значно більший крутний момент, ніж звичайний акумуляторний шуруповерт. Його особливі переваги оцінять майстри, які виконують різноманітні монтажні та оздоблювальні роботи. Належне, надійне і безпечне функціонування електричного інструменту залежить від його відповідної експлуатації, тому:

Перш ніж приступити до роботи з інструментом, необхідно ознайомитися з інструкцією з експлуатації і зберегти її для подальшого використання.

Постачальник не несе відповідальності за шкоду, які виникла внаслідок недотримання правил техніки безпеки і рекомендацій, заміщених у цій інструкції.

ОСНАЩЕННЯ

Виріб поставляється в комплектному стані, але вимагає виконання деяких операцій складання, описаних в подальшій частині керівництва. Виріб поставляється без акумулятора та зарядного пристрою.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр Одиниця вимірювання Значення
Каталожний номер 78113
Робоча напруга [В] 20 DC
Оберти (холостий хід)	[хв^-1] 0 - 2500
Частота удару [хв	^-1 ] 0 - 3500
Макс. крутний момент	[Нм]	150
Рівень шуму
- звуковий тиск	[дБ]	75,8 ± 3,0
- потужність L_мк	[дБ]	86,8 ± 3,0
Ступінь захисту		IPX0
Клас ізоляції		III
Рівень вібрацій	[м/с^2]	0,414 ± 1,5
Маса	[кг]	1,2
Патрон для інструменту	[мм / ”]	6,3 / 1/4
Вид акумулятора		Літій-іонний

Заявлене значення випромінювання шуму було виміряно за допомогою стандартного методу випробувань і може бути використане для порівняння одного інструменту з іншим. Заявлене значення випромінювання шуму може бути використано при первинній оцінці впливу.

Заявлене загальне значення вібрацій було виміряно з використанням стандартного методу випробувань і може використовуватися для порівняння одного інструмента з іншим. Заявлене загальне значення вібрацій може бути використано при первинній оцінці впливу.

Увага! Значення вібрацій під час роботи з інструментом може відрізнятися від заявленого значення залежно від способу використання інструмента.

Увага! Необхідно вказати заходи безпеки для захисту користувача, які засновані на оцінці впливу в реальних умовах використання (включаючи всі частини робочого циклу, наприклад, час, коли інструмент вимкнений або працює на холостому ходу, а також час запуску).

ЗАГАЛЬНІ ЗАСТЕРЕЖЕННЯ, ЩО СТОСУЮТЬСЯ БЕЗПЕКИ ЕЛЕКТРОІНСТРУМЕНТІВ

Застереження! Належить ознайомитися зі всіма застереженнями щодо безпеки, ілюстраціями і специфікаціями, які доставлялися з цим електроінструментом / машиною. Недотримання їх може привести до електричної поразки, пожежі або до серйозних травм.

Зберегти всі застереження і інструкції для майбутнього віднесення.

Поняття «електроінструмент / машина», використані в застереженнях, відноситься до всіх інструментів / машин, які приводяться в дію електричним струмом, як провідних, так і безпровідних.

UA

Безпека робочого місця

Робоче місце належить зберігати при доброму освітленні та в чистоті. Безлад і слабке освітлення можуть бути причинами виникнення випадків.

Не належить працювати електроінструментами / машинами в середовищі із збільшеним ризиком вибуху, який містить горючі рідини, гази або пари. Електроінструменти / машини генерують іскри, які можуть запалити пил або пари. Не належить допускати дітей і сторонніх осіб до робочого місця. Втрата концентрації може стати причиною втрати контролю.

Електрична безпека

Штепсель проводу повинен підходити до мережевої розетки. Не належить модифікувати штепселі яким-небудь іншим способом. Не належить застосовувати жодних адаптерів штепселя із заземленими електроінструментами / машинами. Не модифікований штепсель, що пасує до розетки, зменшує ризик поразки електричним струмом.

Належить уникати контакту із заземленими такими поверхнями, як труби, обігрівачі і холодильники. Заземлення тіла збільшує ризик поразки електричним струмом.

Не належить наражати електроінструменти / машини на контакт з атмосферними опаданнями або вологістю. Вода і вологість, яка проникне всередину електроінструменту / машини, збільшує ризик поразки електричним струмом.

Не протягувати живильний кабель. Не застосовувати живильного кабелю, щоб носити, тягнути або відъєднувати штепсель від мережевої розетки. Уникати контакту живильного кабелю з теплом, маслами, гострими кромками і рухомими частинами. Пошкодження або сплутування живильного кабелю збільшує ризик поразки електричним струмом.

У разі роботи поза закритими приміщеннями, належить застосовувати подовжувачі, призначені для роботи поза закритими приміщеннями. Використання подовжувача, пристосованого для роботи назовні приміщень, зменшує ризик поразки електричним струмом.

У разі, коли застосування електроінструменту / машини у вологому середовищі є неминучим, тоді як захист від напруги живлення належить застосовувати пристрій диференціального струму (ПДС) [анал. residual current device, RCD]. Застосування ПДС зменшує ризик поразки електричним струмом.

Персональна безпека

Будь пильним, звертай увагу на те, що робиш, та бережи здоровий глезд під час роботи з електроінструментом / машиною. Не застосовуй електроінструменту / машини, будучи перевтомленим або під впливом наркотиків алкоголю або ліків. Навіть хвилина неуваги під час роботи може привести до серйозних персональних травм.

Застосовуй засоби персонального захисту. Завжди накладай захист зору. Застосування засобів персонального захисту, таких як пилозахисний респіратор, протиковзке захисне взуття, каски і захисники слуху, зменшують ризик серйозних персональних травм.

Запобігай випадковому введенню в дію. Переконайся, що електричний вмикач перед підєднанням до живлення і акумулятора, піднесенням або перенесенням електроінструменту / машини, знаходиться в позиції «вимкнений».

Перенесення електроінструменту / машини з пальцем на вмикачі або живлення електроінструменту / машини, коли вмикач знаходиться в позиції «включений», може привести до серйозних травм.

Перед включенням електроінструменту / машини зніми всі ключі та інші інструменти, які були використані для його регулювання. Ключ, залишений на обертальних елементах інструменту / машини, може вести до серйозних травм.

Не протягуй руки і не висовуйся дуже далеко. Утримуй відповідне положення, а також рівновагу протягом всього часу. Це дозволить легше оволодіти електроінструментом / машиною у випадку непередбачених ситуацій під час роботи.

Відповідно одягайся. Не надівай вільніший одяг або біжутерію. Утримуй волосся і одяг на віддалі від рухомих частин електроінструменту / машини. Вільний одяг, біжутерія або довге волосся можуть бути схоплені рухомими частинами.

Якщо пристрої пристосовані для приєднання витягу пилу або накоплення пилу, переконайся, що вони були приєднані і використані правильно. Застосування витягу пилу зменшує ризик загроз, звязаних з пилом.

Не дозволь, щоби досвід, придбаний частим використанням інструменту / машини, спричинили безтурботність і ігнорування правил безпеки. Безтурботна дія може привести до серйозних травм за одну частку секунди.

Експлуатація і дбайливість за електроінструмент / машину

Не перенавантажуй електроінструмент / машину. Застосовуй електроінструмент / машину, відповідний для вибраного застосування. Відповідний електроінструмент / машина забезпечить кращу і безпечнішу роботу, якщо буде використаний для спроектованого навантаження.

Не застосовуй електроінструмент / машину, якщо електричний вмикач не робить можливим включення і виключення. Інструмент / машина, який не дається контролювати за допомогою мережевого вимикача є небезпечним і його належить здати на ремонт.

Відхєднай штепсель від живильної розетки та демонтуй акумулятор, якщо є таким, що відключається від електроінструменту / машини перед регулюванням, заміною приладя або зберіганням інструменту / машини. Такі запобіжні заходи дозволять уникнути випадкового включення електроінструменту / машини.

Бережи інструмент в недоступному для дітей місці, не дозволь особам, що не знають обслуговування електро-

UA

інструменту / машини або цих інструкцій, користуватися електроінструментом / машиною. Електроінструменти / машини небезпечні в руках користувачів, що не пройшли курси підготовки.

Проводь технічний догляд за електроінструментами / машинами, а також за приналежністю. Перевіряй інструмент / машину під кутом невідповідності або зарубок рухомих частин, пошкоджень частин, а також яких-небудь інших умов, які можуть вплинути на дію електроінструмента / машини. Пошкодження належить полагодити перед використанням електроінструменту / машини. Багато випадків викликані невідповідним технічним доглядом за інструментами / машинами.

Ріжучі інструменти належить утримувати в чистоті та в загостреному стані. Ріжучі інструменти з гострими кромками з відповідно проведеним технічним доглядом менш схильні до затискування /заклинювання та можна легко контролювати їх під час роботи.

Застосовуй електроінструменти / машини, приладдя та інструменти, які вставляються і т.д. згідно з даними інструкціями, беручи до уваги вигляд і умови роботи. Застосування інструментів для іншої роботи, ніж для якої були спроектовані, може привести до виникнення небезпечної ситуації.

Рукояті і поверхні для хватки зберігай сухими, чистими, а також вільними від масла і мазі. Слизькі рукояті і поверхні для хватки не дозволяють на безпечне обслуговування, а також на контроль інструменту / машини в небезпечних ситуаціях.

Ремонти

Ремонтуй електроінструмент / машину лише в установах, що мають на це службові права, які застосовують лише оригінальні запчастини. Забезпеч цю відповідну безпеку роботи електроінструменту.

ЗАСТЕРЕЖЕННЯ ЩОДО БЕЗПЕКИ ДРЕЛЕЙ

Тримайте інструмент за ізольовані ручки під час роботи, коли з'єднувальний елемент може зіткнутися з прихованим проводом або шнуром живлення. З'єднувальний елемент, що контактує з проводом під напругою, може привести до того, що відкриті металеві частини електроінструменту будуть під напругою і можуть викликати ураження оператора електричним струмом.

ПІДГОТОВКА ДО РОБОТИ

УВАГА! Всі операції, зазначені в цьому розділі, повинні виконуватися при відключеному електроживленні - акумулятор повинен бути від'єднаний від інструменту!

Для живлення пристрою можна використовувати лише один з вказаних акумуляторів Li-Ion STHOR 20 B: 78250, 78252, які можна заряджати тільки за допомогою зарядних пристроїв STHOR 78260 або 78261. Забороняється використовувати інші акумулятори з іншою номінальною напругою, що не підходять до гнізда акумулятора пристрою. Забороняється змінювати гніздо та/або акумулятор, щоб адаптувати їх одне до одного.

Вставте акумулятор у гніздо живлення так, щоб контакти були спрямовані всередину інструмента до тих пір, поки не спрацює фіксатор акумулятора. Переконайтеся, що акумулятор не від'єднається під час роботи. Акумулятор можна від'єднати, натиснувши і утримуючи засувку, а потім витягнувши акумулятор з корпусу інструмента.

Вставлення насадок для вкручування в патрон шуруповерта (II)

Увага! У зв'язку з наявністю ударного механізму слід застосовувати насадки, призначені для роботи з ударними інструментами з крутним моментом, що перевищує або дорівнює крутному моменту інструменту.

Увага! У зв'язку з наявністю ударного механізму забороняється вставляти свердла і працювати з ними. Якщо свердло буде заблоковано в отворі, ударний механізм може спричинити поломку свердла, що може призвести до травмування.

Увага! Закріплення необхідно проводити при від'єднаному акумуляторі, це дозволить запобігти випадковому увімкненню інструменту.

Патрон шуруповерта призначений для використання шестигранних, так званих «довгих», насадок і адаптерів, які мають довжину не менше 50 мм і паз для забезпечення фіксації насадки в патроні. Забороняється використовувати насадки коротше 50 мм та насадки без паза.

Потягніть кільце патрона інструменту вперед, потім вставте в патрон насадку і відпустіть кільце, яке повинно повернутися в початкове положення. Перевірте правильність фіксації насадки в патроні, якщо вона не витягується, це свідчить про правильність фіксації.

Зняття насадки слід виконувати в зворотному порядку.

Налаштування напрямку обертання (III)

Встановіть перемикач в задане положення. На перемикачі стрілками вказано напрямок руху гвинтів з найбільш поши- реною правосторонньою різьбою. У разі використання гвинтів з лівосторонньою різьбою, рух гвинта буде протилежним напрямку, вказаному стрілкою.

UA

Операції підготовки до роботи

Перед тим, як розпочати роботу, необхідно:

Затиснути материал, що обробляється, в лещатах або за допомогою столярних струбцин.

Використовуйте робочі інструменти, відповідні до виконуваної роботи. Виберіть відповідний тип насадки для гнізда гвинта.

Використовуйте робочий одяг, засоби захисту органів зору та слуху.

Візьміть інструмент обома руками (IV).

Прийміть стійке і стабільне положення.

Увімкніть інструмент, натиснувши пальцем на вимикач живлення.

Увага! Якщо під час роботи з'явилися підозрілі шуми, потріскування, тріскання і т.п., негайно вимкніть інструмент і вийміть з нього акумуляторну батарею.

ВИКОРИСТАННЯ ІНСТРУМЕНТУ

Глибина натискання вимикача визначає швидкість і крутний момент. Інструмент не має можливості встановлювати попередньо задану швидкість і крутний момент.

Вставте насадку в гніздо гвинта або накладіть її на гайку, і тільки після цього запустіть пристрій. Це дозволить запобігти пошкодженню з'єднувальних елементів або насадки. Це також зменшить ризик травмування.

Якщо гвинти вкручуються в основу, рекомендується виконати напрямний отвір діаметром, що відповідає діаметру стрижня гвинта. Це дозволить запобігти пошкодженню матеріалу під час вкручування. Однак, також можливе вкручування без виконання напрямного отвору. Під час обох типів вкручування їх слід починати на низькій швидкості і потім за необхідності збільшувати її під час роботи.

У випадку різьбових з'єднань, наприклад, при вкручуванні болтів у різьбові отвори або накручуванні гайок на різьбові штифти, перші кілька обертів слід зробити рукою, гайковим ключем або ручною викруткою. Тільки після того, як ви переконалися, що один елемент правильно вкручений в інший, можна приступати до накручування гайки шуруповертом. При закручуванні різьбових елементів рекомендується не чинити надмірного тиску на шуруповерт. Це може призвести до знищення різьби.

Після затягування елементів спрацює ударний механізм, про що свідчитимуть «удари» поворотного механізму, в цьому випадку слід послабити тиск на вимикач і припинити подальше затягування елементів. Подальше затягування може призвести до знищення з'єднувальних елементів.

Використання вкладок

Инструмент не повинен використовуватися для приводу вкладок.

Додаткові зауваження

Під час роботи не прикладайте сильного натиску на оброблюваний матеріал і не робіть різких рухів, щоб не пошкодити робочий інструмент та електроінструмент.

Під час роботи робіть регулярні перерви.

Не перевантажуйте інструмент, температура зовнішньої поверхні ніколи не повинна перевищувати 60°C.

Після закінчення роботи вимкніть інструмент, вийміть акумуляторну батарею і виконайте технічне обслуговування і візуальний огляд.

УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності вентиляційних щілин, іскрення щіток, рівня шуму при роботі підшипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 МРа), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.
