ПОСІБНИК КОРИСТУВАЧА 57092 Sthor

6. провід живлення зі штепселем

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR OCHRONA ŚRODOWISKA Symbol wskazujący na selektywne zbieranie zużytego sprzętu elektrycznego i elektronicznego. Zużyte urządzenia elektryczne są surowcami wtórnymi - nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ zawierają substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym go- spodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania zużytych urządzeń elektrycznych. Aby ograniczyć ilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling lub odzysk w innej formie. UMWELTSCHUTZ Das Symbol verweist auf ein getrenntes Sammeln von verschlissenen elektrischen und elektronischen Ausrüstungen. Die verbrauchten elektrischen Geräte sind Sekundär- rohstoff e – sie dürfen nicht in die Abfallbehälter für Haushalte geworfen werden, da sie gesundheits- und umweltschädigende Substanzen enthalten! Wir bitten um aktive Hilfe beim sparsamen Umgang mit Naturressourcen und dem Umweltschutz, in dem die verbrauchten Geräte zu einer Annahmestelle für solche elektrischen Geräte gebracht werden. Um die Menge der zu beseitigenden Abfälle zu begrenzen, ist ihr erneuter Gebrauch, Recycling oder Wiedergewinnung in anderer Form notwendig. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ Данный символ обозначает селективный сбор изношенной электрической и электронной аппаратуры. Изношенные электроустройства – вторичное сырье, в связи с чем запрещается выбрасывать их в корзины с бытовыми отходами, поскольку они содержат вещества, опасные для здоровья и окружающей среды! Мы обращаемся к Вам с просьбой об активной помощи в отрасли экономного использования природных ресурсов и охраны окружающей среды путем передачи изношенного устройства в соответствующий пункт хранения аппаратуры такого типа. Чтобы ограничить количество уничтожаемых отходов, необходимо обеспечить их вторичное употребление, рециклинг или другие формы возврата. ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА Вказаний символ означає селективний збір спрацьованої електричної та електронної апаратури. Спрацьовані електропристрої є вторинною сировиною, у звязку з чим заборонено викидати їх у смітники з побутовими відходами, оскільки вони містять речовини, що загрожують здоровю та навколишньому середовищу! Звертаємося до Вас з просьбою стосовно активної допомоги у галузі охорони навколишнього середовища та економного використання природних ресурсів шляхом передачі спрацьованих електропристроїв у відповідний пункт, що займається їх переховуванням. З метою обмеження обєму відходів, що знищуються, необхідно створити можливість для їх вторинного використання, рециклінгу або іншої форми повернення до промислового обігу. APLINKOS APSAUGA Simbolis nurodo, kad suvartoti elektroniniai ir elektriniai įrenginiai turi būti selektyviai surenkami. Suvartoti elektriniai įrankiai, – tai antrinės žaliavos – jų negalima išmesti į namų ūkio atliekų konteinerį, kadangi savo sudėtyje turi medžiagų pavojingų žmgaus sveikatai ir aplinkai! Kviečiame aktyviai bendradarbiauti ekonomiškame natūralių išteklių tvarkyme perduodant netinkamą vartoti įrankį į suvartotų elektros įrenginių surinkimo punktą. Šalinamų atliekų kiekiui apriboti yra būtinas jų pakartotinis panaudojimas, reciklingas arba medžiagų atgavimas kitoje perdirbtoje formoje.

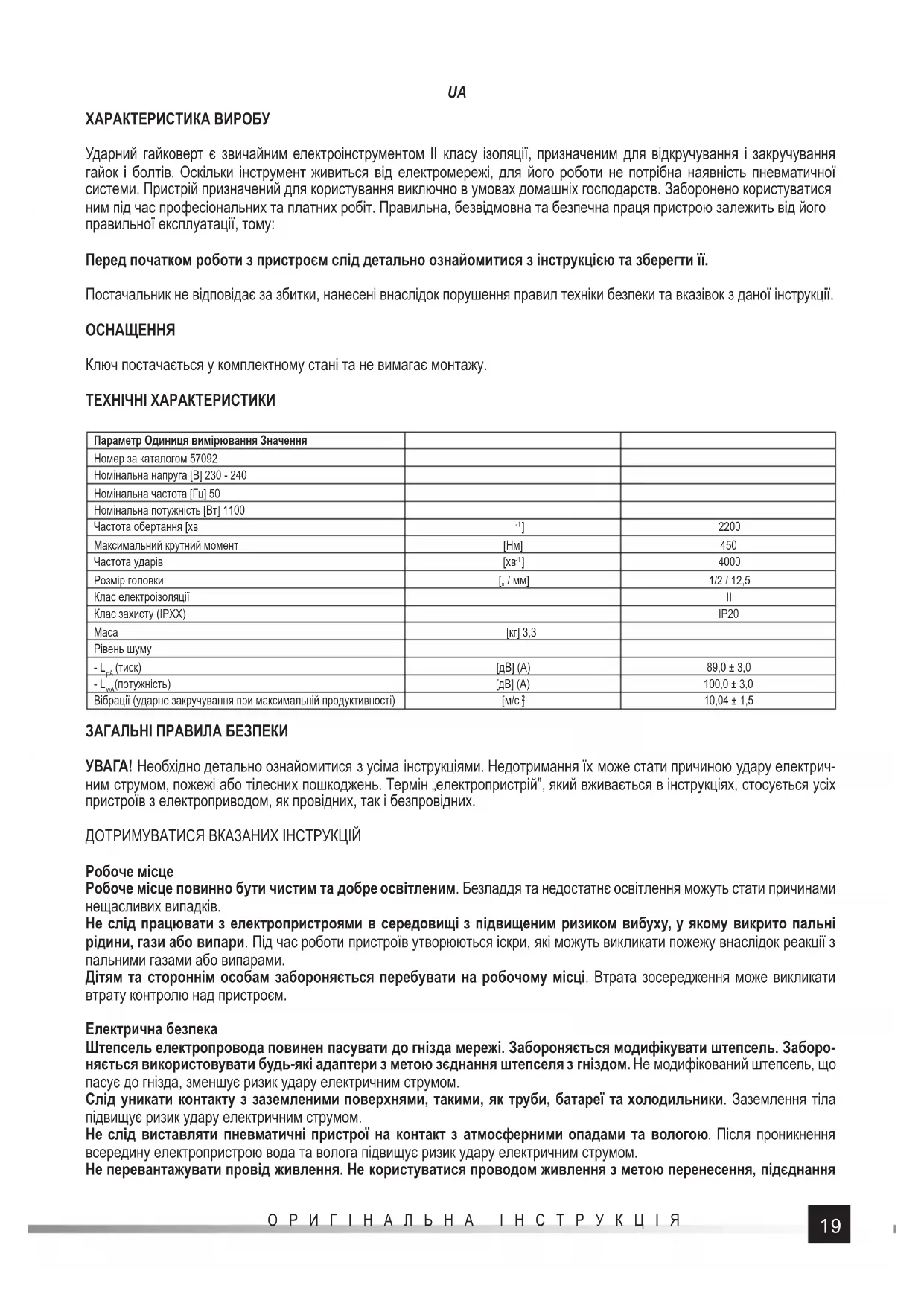

ХАРАКТЕРИСТИКА ВИРОБУ Ударний гайковерт є звичайним електроінструментом II класу ізоляції, призначеним для відкручування і закручування гайок і болтів. Оскільки інструмент живиться від електромережі, для його роботи не потрібна наявність пневматичної системи. Пристрій призначений для користування виключно в умовах домашніх господарств. Заборонено користуватися ним під час професіональних та платних робіт. Правильна, безвідмовна та безпечна праця пристрою залежить від його правильної експлуатації, тому: Перед початком роботи з пристроєм слід детально ознайомитися з інструкцією та зберегти її. Постачальник не відповідає за збитки, нанесені внаслідок порушення правил техніки безпеки та вказівок з даної інструкції.

Ключ постачається у комплектному стані та не вимагає монтажу. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Параметр Одиниця вимірювання Значення Номер за каталогом 57092 Номінальна напруга [В] 230 - 240 Номінальна частота [Гц] 50 Номінальна потужність [Вт] 1100 Частота обертання [хв

] 2200 Максимальний крутний момент [Нм] 450 Частота ударів [хв

] 4000 Розмір головки [„ / мм] 1/2 / 12,5 Клас електроізоляції II Клас захисту (IPXX) IP20 Маса [кг] 3,3 Рівень шуму - L

(потужність) [дВ] (A) 100,0 ± 3,0 Вібрації (ударне закручування при максимальній продуктивності) [м/с

] 10,04 ± 1,5 ЗАГАЛЬНІ ПРАВИЛА БЕЗПЕКИ УВАГА! Необхідно детально ознайомитися з усіма інструкціями. Недотримання їх може стати причиною удару електрич- ним струмом, пожежі або тілесних пошкоджень. Термін „електропристрій”, який вживається в інструкціях, стосується усіх пристроїв з електроприводом, як провідних, так і безпровідних. ДОТРИМУВАТИСЯ ВКАЗАНИХ ІНСТРУКЦІЙ Робоче місце Робоче місце повинно бути чистим та добре освітленим. Безладдя та недостатнє освітлення можуть стати причинами нещасливих випадків. Не слід працювати з електропристроями в середовищі з підвищеним ризиком вибуху, у якому викрито пальні рідини, гази або випари. Під час роботи пристроїв утворюються іскри, які можуть викликати пожежу внаслідок реакції з пальними газами або випарами. Дітям та стороннім особам забороняється перебувати на робочому місці. Втрата зосередження може викликати втрату контролю над пристроєм. Електрична безпека Штепсель електропровода повинен пасувати до гнізда мережі. Забороняється модифікувати штепсель. Заборо- няється використовувати будь-які адаптери з метою зєднання штепселя з гніздом. Не модифікований штепсель, що пасує до гнізда, зменшує ризик удару електричним струмом. Слід уникати контакту з заземленими поверхнями, такими, як труби, батареї та холодильники. Заземлення тіла підвищує ризик удару електричним струмом. Не слід виставляти пневматичні пристрої на контакт з атмосферними опадами та вологою. Після проникнення всередину електропристрою вода та волога підвищує ризик удару електричним струмом. Не перевантажувати провід живлення. Не користуватися проводом живлення з метою перенесення, підєднання20 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

та відєднання штепселя від гнізда мережі. Уникати контакту провода живлення з теплими предметами, маслом, гострими краями та рухомими елементами. Пошкодження провода живлення підвищує ризик удару електричним стру-

У випадку роботи поза закритими приміщеннями слід користуватися здовжувачами, пристосованими до роботи поза закритими приміщеннями. Користування відповідними здовжувачами зменшує ризик удару електричним струмом. Якщо використання електроінструменту у вологому середовищі є неминучим, тоді для захисту від напруги необ- хідно використовувати пристрій захисного відключення (ПЗВ). Застосування ПЗВ знижує ризик ураження електрич- ним струмом. Особиста безпека Слід починати роботу, будучи у доброму фізичному та психічному стані. Необхідно уважно слідкувати за викону- ваною операцією. Не слід працювати втомленим, після прийому медикаментів та вживання алкогольних напоїв. Не забувайте про те, що навіть секундна неуважність може привести до поважних тілесних пошкоджень. Слід користуватися засобами особистої безпеки. Обовязково одягти захисні окуляри. Користування засобами осо- бистої безпеки, такими, як протипилові маски, захисне взуття, каски та вушні вклади зменшує ризик поважних тілесних пошкоджень. Слід уникати випадкового пуску пристрою. Необхідно переконатися у тому, що вимикач знаходиться у позиції “викл.”, перед ввімкненням пристрою у електромережу. Не слід тримати палець на вимикачі або підєднувати електро- пристрій, якщо вимикач знаходиться у позиції “вкл.”, оскільки це може викликати поважні тілесні пошкодження. Перед пуском електропристрою необхідно усунути всі ключі та інструменти, які використовувалися під час його регулювання. Ключ, що залишився на обертальних елементах пристрою, може стати причиною поважних тілесних по-

Необхідно утримувати рівновагу. Постійно працювати у відповідній позі. Завдяки цьому полегшиться контроль над електропристроєм у випадку несподіваних ситуацій під час роботи. Слід користуватися захисним одягом. Не носити просторний одяг та прикраси. Волосся, одяг та рукавиці слід тримати здаля від рухомих частин електропристрою. Просторний одяг, волосся або прикраси можуть зачепитися або бути втягнутими рухомими частинами пристрою. Слід користуватися відводом пилу або мішками для пилу, якщо пристрій оснащений ними. Подбайте про те, щоб правильно підєднати їх. Користування відводом пилу зменшує ризик поважних тілесних пошкоджень. Користування електропристроєм Не перевантажуйте електропристрій. Слід користуватися інструментами, що відповідають даному виду роботи. Відповідний добір інструменту до даної роботи гарантує підвищення продуктивності та трудової безпеки. Забороняється користуватися електропристроєм, якщо не працює його вимикач мережі. Пристрій, який неможливо контролювати за допомогою вимикача мережі, небезпечний; слід віддати його у ремонт. Слід вийняти штепсель з гнізда мережі перед регулюванням, заміною аксесуарів та переховуванням пристрою. Завдяки цьому Ви уникнете випадкового пуску електропристрою. Пристрої слід переховувати у місці, недоступному для дітей. Забороняється працювати з пристроєм особам, які не навчені обслуговувати його. Електропристрій в руках не навченого оператора може стати небезпечним. Забезпечити відповідну консервацію пристрою. Перевіряти пристрій з точки зору невірних зєднань та зазорів у рухомих частинах. Перевіряти, чи не пошкоджений будь-який елемент пристрою. Якщо викрито поломки, то слід усунути їх перед початком роботи з електропристроєм. Багато нещасливих випадків викликано внаслідок неправиль- ної консервації пристрою. Ріжучі інструменти слід переховувати чистими та наточеними. Правильна консервація ріжучих інструментів полегшує контроль над ними під час роботи. Користуватися електропристроями та аксесуарами згідно з вказаними вище інструкціями. Користуватися при- строями та інструментами згідно з їх призначенням та враховувати умови на робочому місці. Використовування пристроїв та інструментів всупереч їх призначенню підвищує ризик небезпечних ситуацій.

Слід проводити ремонти пристрою виключно в уповноважених закладах, що користуються лише оригінальними запчастинами. Це гарантує відповідний рівень безпеки під час роботи з електропристроєм. ДОДАТКОВІ ІНСТРУКЦІЇ З БЕЗПЕКИ Під час експлуатації інструменту необхідно дотримуватися вказівок з безпеки, що містяться в інструкції з експлуатації, а також інших вказівок з техніки безпеки. Забороняється піддавати інструменти впливу атмосферних опадів. Завжди необхідно перевіряти, чи відповідає існуюча напруга живлення напрузі, вказаній на заводській табличці інстру-

Перед початком роботи потрібно переконатися, чи не пошкоджені насадки, що використовуються. У разі наявності будь-21 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

яких ушкоджень, насадки необхідно замінити на нові, без пошкоджень. Торцеві ключі та інші змінні інструменти, що використовуються, повинні бути адаптовані для роботи з пневматичними інструментами. Змінні інструменти, що входять в комплект поставки, повинні бути справними, чистими і без пошкоджень, а їхній розмір повинен відповідати розміру головки. Забороняється переробляти торцеві ключі або головку. Під час роботи необхідно використовувати захисні окуляри, також рекомендується носити рукавички і захисний одяг. Під час роботи гайковерт завжди необхідно тримати обома руками. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ІНСТРУМЕНТА УВАГА! Монтаж змінного обладнання може виконуватися тільки при відключеному живленні. Витягнути вилку інстру- мента з розетки! Робота з ударним гайковертом Перед початком закручування болта або гайки ударним гайковертом необхідно вручну насадити болт або гайку на різьбу (принаймні, на два оберти). Переконатися, що правильно підібраний розмір торцевого ключа, який використовується для закручування або відкручу- вання елементу. Невідповідність розмірів може привести до пошкодження як ключа, так і гайки або болта. Відкручування і закручування Встановити на головці відповідний ударний торцевий ключ. (II) Підключити до електроінструменту живлення. Взяти інструмент обома руками. (III) Торцевий ключ вставити на гайку або головку болта. Натиснути вмикач і утримувати його в положенні, що відповідає потрібному напрямку обертання. (IV) У разі закручування слід натиснути і утримувати вмикач у положенні F , а при відкручуванні - у положенні R. При затягуванні після досягнення максимального крутного моменту спрацює запобіжна муфта, і привід головки відклю- читься. У цьому випадку слід відпустити вимикач і дочекатися повної зупинки двигуна. При відкручуванні слід переконатися, що момент, з яким була затягнута гайка, не перевищує максимального крутного моменту гайковерта. Інакше спрацює запобіжна муфта, і гайку неможливо буде відкрутити. Після відкручування слід відпустити вмикач і дочекатися повної зупинки двигуна. Після завершення роботи інструмент необхідно відключити від мережі і виконати регламентні роботи. Додаткові вказівки Повне значення колихання, що заявляється вимірювалося за допомогою стандартного методу дослідження і ним можна користуватися для порівняння одного інструменту з другим. Повним значенням колихань, що заявляється можна користуватися для вступної оцінки експозиції. Увагa! Eмісія колихань підчас роботи з інструментом може відрізнятися від заявленого значення, залежно від способу користування інструментом. Увагa! Слід визначити засоби безпеки, що будуть захищати оператора, які основані на оцінці нараження в дійсних умовах користування (враховуючи у це усі частини робочого циклу, як наприклад час коли інструмент вимкнутий або працює на неробочому ході, також час активації). КОНСЕРВАЦІЯ ТА ОГЛЯД УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності венти- ляційних щілин, іскрення щіток, рівня шуму при роботі підшипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 MPa), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.22 ORIGINALI INSTRUKCIJA
