57092 - Skrutkovač Sthor - Bezplatný návod na obsluhu

Typ výrobku	Elektrický rázový uťahovák (rázový skrutkovač)
Značka	Sthor
Model	57092
Menovité napätie	230-240 V~
Menovitá frekvencia	50 Hz
Menovitý výkon	1100 W
Rýchlosť otáčania	2200 min⁻¹
Maximálny krútiaci moment	450 Nm
Frekvencia úderov	4000 min⁻¹
Rozmery štvorcového hriadeľa	1/2" (12,5 mm)
Trieda elektrickej ochrany	II
Stupeň krytia (IP)	IP20
Hmotnosť	3,3 kg
Hladina akustického tlaku	89,0 dB(A)
Hladina akustického výkonu	100,0 dB(A)
Vibrácie (rázové uťahovanie)	10,04 m/s²
Napájanie	Sieť (s káblom)
Hlavné funkcie	Rázové uťahovanie a povoľovanie matíc a skrutiek
Určené použitie	Iba domáce použitie, nie profesionálne
Údržba a čistenie	Čistite kryt a vetracie otvory stlačeným vzduchom (<0,3 MPa) alebo suchou handričkou; nepoužívajte chemické prostriedky
Bezpečnosť	Povinné nosenie okuliarov, rukavíc a ochrany sluchu; vyhýbajte sa vlhkosti; pred nastavovaním odpojte od siete
Opravy a náhradné diely	Opravy len autorizovaným servisom s originálnymi dielmi; neoprávnená demontáž vedie k strate záruky
Dodávané príslušenstvo	Nástrčné kľúče (nešpecifikované)

Často kladené otázky - 57092 Sthor

Ako používať rázový uťahovák Sthor 57092 na uťahovanie alebo povoľovanie?

Najprv nasaďte nástrčný kľúč na hriadeľ. Zapojte nástroj do siete. Držte ho oboma rukami. Umiestnite nástrčku na maticu alebo skrutku. Stlačte spínač: poloha F na uťahovanie, R na povoľovanie. Po dokončení práce spínač uvoľnite a počkajte, kým sa motor úplne zastaví, pred odložením nástroja.

Akú veľkosť nástrčky mám použiť s týmto rázovým uťahovákom?

Použite nástrčky kompatibilné s 1/2 palcovým štvorcovým hriadeľom (12,5 mm). Uistite sa, že nástrčka je vhodná pre veľkosť matice alebo skrutky, aby nedošlo k poškodeniu nástroja alebo spojovacieho prvku.

Ako zmeniť smer otáčania uťahováka?

Spínač umožňuje výber smeru: podržte ho v polohe F na uťahovanie (v smere hodinových ručičiek) a v polohe R na povoľovanie (proti smeru hodinových ručičiek). Uvoľnite na zastavenie.

Môžem používať tento rázový uťahovák vonku alebo v daždi?

Nie, je zakázané vystavovať nástroj dažďu alebo vlhkosti. Nástroj je klasifikovaný IP20, čo znamená, že nie je chránený proti vode. Používajte ho len v suchom prostredí a chránenom pred poveternostnými vplyvmi.

Čo robiť, ak uťahovák neštartuje?

Najprv skontrolujte, či je zástrčka správne zapojená a či zásuvka funguje. Uistite sa, že spínač je v neutrálnej polohe. Ak problém pretrváva, nástroj môže byť chybný; kontaktujte autorizovaný servis. Nepokúšajte sa nástroj sami rozoberať, inak stratíte záruku.

Ako udržiavať rázový uťahovák Sthor 57092?

Po každom použití odpojte nástroj a vyčistite kryt, vetracie otvory a rukoväť stlačeným vzduchom (tlak ≤ 0,3 MPa) alebo suchou handričkou. Nikdy nepoužívajte chemické prostriedky ani kvapaliny na čistenie.

Aké bezpečnostné opatrenia mám prijať?

Vždy noste ochranné okuliare, rukavice a ochranu sluchu. Pred akýmkoľvek nastavovaním alebo výmenou príslušenstva odpojte nástroj od siete. Nenoste voľné oblečenie alebo šperky, ktoré by sa mohli zachytiť do pohyblivých častí.

Aký je maximálny krútiaci moment tohto rázového uťahováka?

Maximálny krútiaci moment je 450 Nm. Tento vysoký krútiaci moment umožňuje uťahovať alebo povoľovať matice a skrutky aj silne utiahnuté. Obmedzovač krútiaceho momentu sa automaticky aktivuje, aby nedošlo k poškodeniu nástroja.

Môžem používať príslušenstvo, ktoré nie je dodávané s uťahovákom?

Áno, pokiaľ sú kompatibilné s 1/2 palcovým štvorcovým hriadeľom. Dbajte však na to, aby bolo príslušenstvo v dobrom stave a vhodné pre danú aplikáciu. Nikdy nepoužívajte poškodené príslušenstvo alebo nesprávnu veľkosť.

Kde nájdem náhradné diely pre Sthor 57092?

Náhradné diely musia byť originálne a inštalované len autorizovaným servisom. Navštívte webovú stránku výrobcu alebo kontaktujte zákaznícky servis Sthor a nájdite autorizované centrum vo vašom okolí.

NÁVOD NA OBSLUHU 57092 Sthor

Používaj ochranné okuliare

Symbol poukazu je nutnost separaného zberu opotrebovanych elektrickych a elektronickych zariadeni. Opotrebovane elektrické zariadenia su zdrojom druhotnych surovin - je zakázané vyhadzovat ich do kontejinerov na komunány odpad, naklok obsahuju latky nebezpečné ludskému zdraviu aŽivotnému prostreiu! Prosime o aktivnu pomoc pri hospodáreni s prirodnymi zdrojmi a pri ochraneŽivotného prostredia tym, ze opotrebované zariadenia odovzdáte do zbemého strediska opotrebovanych elektrickych zariadienä. Aby sa obmedzilo množstvo odpadov, je nutne ich opatovné vyuzitie, recyklácia alebo iné formy regenerácie.

KÖRNYEZETVEDELEM

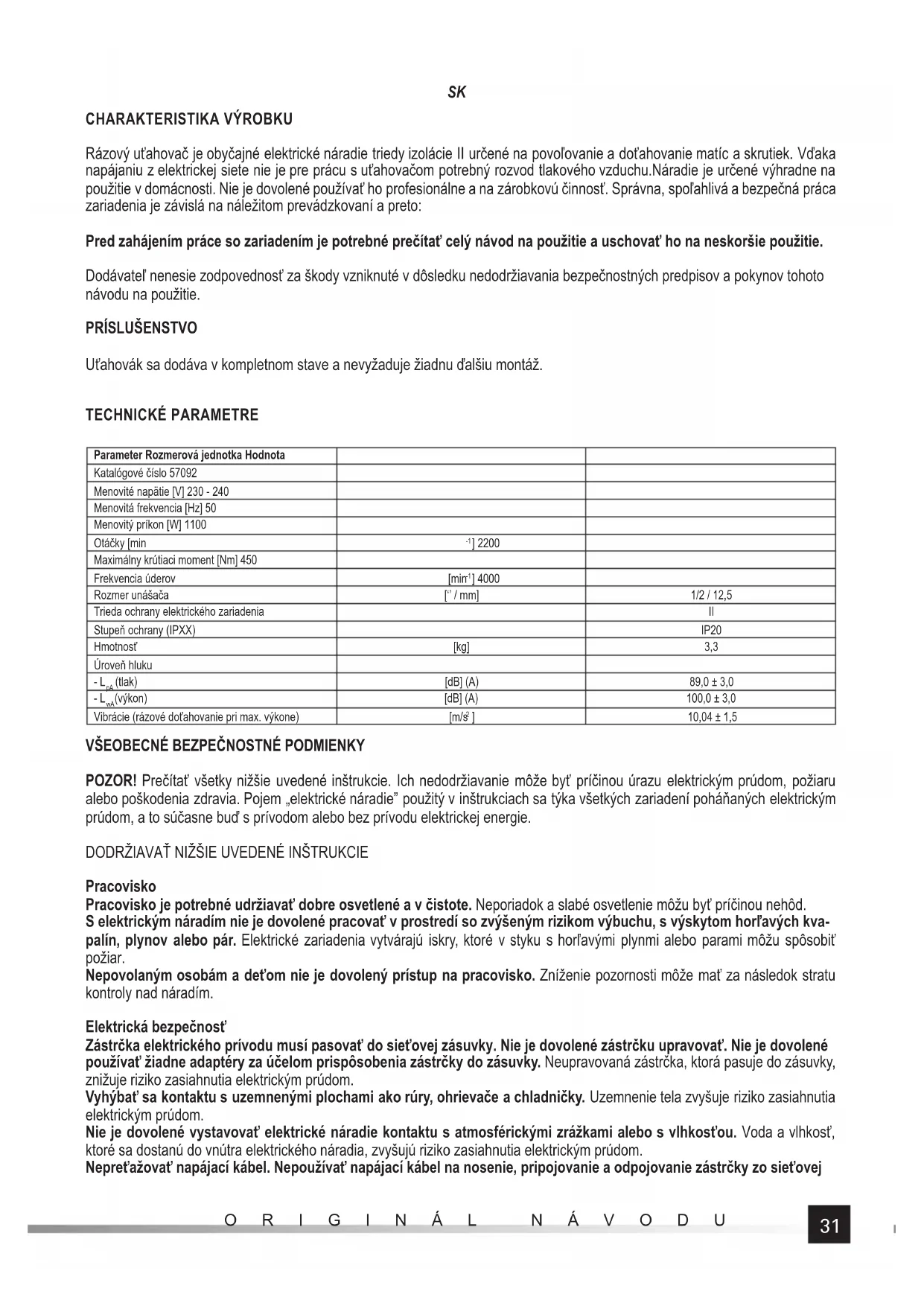

Rázovy utahovač je obycajné elektrické náradie triedy izolácie II urcené na povlovanie a dotahovanie matíc a skrutiek. Vdaka napajaniu z elektrickej siete nie je pre prácu s utahovacom potrebný Rozvod tlakového vzduchu. Náradie je urcené vyhradne na použitie v domácnosti. Nie je dovolené použivat ho profesiónáne a na zárobkovú Činnost. Správná, spolahriva a bezpečná práca zariadenia je závislá na náležitom prevadzkovani a preto:

Pred zahajenim prace so zariadenim je potrebne precitCelv navod na pouzitie a uschovat' ho na neskorsie pouzitie.

Utahovak sa dodáva v kompletnom stave a nevyzaduje ziadnu dalsiu montáž.

TECHNICKÉ PARAMETRE

Parameter Rozmerová Jednotka Hodnota
Katalógové Čísló 57092
Menovité napătie [V] 230 - 240
Menovità frekvencia [Hz] 50
Menovitý prikon [W] 1100
Otáčky [min	'1] 2200
Maximálny krútiaci moment [Nm] 450
Frekvencia Úderov	[miːn¹] 4000
Rozmer unášača	['/mm]	1/2 / 12,5
Trieda ochrany elektrického zariadenia		II
Stupeř ochrany (IPXX)		IP20
Hmotnost'	[kg]	3,3
Ároveř hluku
- Lp(a)(tlak)	[dB] (A)	89,0 ± 3,0
- Lw(vykon)	[dB] (A)	100,0 ± 3,0
Vibrária (rázové doṭahovanie pri max. vykone)	[m/s³]	10,04 ± 1,5

VŠEOBECNÉ BEZPEČNOSTNÉ PODMIENKY

POZOR! Preciat vsetky nizsie uvedene instrukcie. Ich nedodrziavanie moze byt' pricinou urazu elektrickym prudom, poziaru alebo poskodenia zdravia. Pojem „elektrické náradie" pouzity v instrukciach sa tyka vsetkych zariadeni pohánanych elektrickym prudom, a to sučasne bud's privodom alebo bez privodu elektricnej energia.

DODRZIAVAT NIZSE UVEDENE INSTRUKCIE

Pracovisko

Pracovisko je potrebné udržiaváť dobre osvetlené a v Čistote. Neporiadok a slabé osvetlenie možu byt' pričinou nahod.

S elektrickym náradim nie je dovoléné pracovat v prostredi so zvyşeném rizikom vybuchu, s vyskytom hor'avych kvapalin, plynov alebo pár. Elektrické zariadenia vytváraju iskry, ktoré v styku s hor'avymi plynni alebo parami mozu sposobit požiar.

Nepovolanym osobam a det'om nie je dovoleny pristup na pracovisko. Zniženie pozornosti moze mat' za nasledok stratu kontroly nad naradim.

Zástrka elektrického privodu musi pasovat' do siet'ovej zásuvky. Nie je dovolné zástrčku upravovat'. Nie je dovolné použivat' ziadne adaptéry za ućelom prisposobenia zástrčky do zásuvky. Neupravovaná zástrčka, ktorá pasuje do zásuvky, znižuje riziko zasiahnutia elektrickým prudom.

Vyhybat' sa kontaktu s uzemnenymi plochami ako rury, ohrievace a chladnicky. Uzemnenie tela zvysuje rizikozasiahnutia elektrickym prudom.

Nie je dovolene vystavovat elektrické náradie kontaktu s atmosféricymi zrázkami alebo s vlhkost'ou. Voda a vlhkost, ktoré sa dostanú do vnútra elektrického náradia, zvyśuju riziko zaiahnutia elektrickym prudom.

Nepret'azovat' napajaci kabel. Nepouzivat' napajaci kabel na nosenie, pripojovanie a odpojovanie zastrky zo siet'ovej

SK

Pracuj, len ak si v dobrej fyzickej a psychickej kondici. Sustred' sa na to, co robis. Nepracuj, ak si unaveny alebo pod vplyvom liekov alebo alkoholu. Iba chvil'a nepozornosti pochas prace moze zapricinit' vazne urazy.

Používaj prostriedky obnej ochrany. Vždy si nasad ochranné okuliare (určené pre dáný druh práce). Používanie prostriedkov obnej ochrany ako pracové respiratory, ochrná obuv, prilby a chraniče sluchu znižujú riziko váznych urazov.

Zabrań nahodnemu zapnutiu naradia. Pred pripojenim naradia k elektricnej sieti sa uisti, ze elektricky spinač je v polohe „vypnute". Držanie naradia s prstom na spinači alebo pripopajanie elektrického naradia, ked je spinač v polohe „zapnute",MZe zaprćin't vázne urazy.

Pred zapnutim elektrického náradia odstrán vsetky kluče a iné nastroje, ktoré sa používali na jeho nestavenie. Kluc ponechany na rotujúcich Častiach zariadenia moze zapricinit' vázne urazy.

Udrzuj rovnovahu. Po cel' cas udrzuj naleztie postavenie. To umozni Jednoduchsie ovladanie elektrickho naradia v priade neocakavanych situaci pochas prace.

Použivaj ochranny odev. Neobliekaj si volný odev, nenos bižutériu. Udržuj vlasy, odev a pracovné rukavice v dostatočnej vzdialenosti od pohyblívych Častí elektrického náradia. Volný odev, bižutéria alebo dlhé vlasy sa možu zachytit do pohybli-vych Častí náradia.

Použivaj odsávače prachu alebo zásobníky na prach,Pokial je nimi náradie vybavené. Postaraj sa,aby boli správné pripojené. Použitie odsávania prachu znižuje riziko vázneho ohrozenia zdravia.

Prevadzkovanie elektrického náradia

Elektrické náradie nepret'azuj. Pre danú prácu používaj správné náradie. Správny vyber náradia pre danú prácu zabezpeci, ze práca bude produktivnejia a bezpečnejsia.

Nepoužívaj elektrické náradie, ak nefunguje jeho siet'ový spinač. Náradie, ktoré sa nedá ovladat pomocou siet'oveho spinača, je nebezpečné a je potrebné odovzdat ho do opravy.

Pred nastavovanim, vymenou prisluosenstva alebo uskladnenim naria odpoj zastrcku z napajacej zasuvky. Zabrani sa tak nahodnemu zapnutiu elektrickeho naria.

Náradie uskladnuj na mieste nepristupnom pre deti. Nedovol, aby s náradim pracovali osoby nezaškolene pre jeho obsluhu. Elektrické náradie v rukach nezaškolenej obshluymöze byt nebezpečné.

Zabezpec nalezitu udrzbu nariaxia. Kontroluj naraie po stranke neprisposobeni a vol' pohyblivych casti. Kontroluj, ci niedtoracast' nariaxia nie je poskodena. V pripe zistenia zavad je potrebne ich pred pouzitim elektrickeho nariaxia odstranit'. Vela nehod blya sposobenych nespravne udrzovanym naradim.

Používaj elektrické náradie a prisluěnsstvo v súlade s vyssie uvedenymi instrukciami. Náradie používaj na účely, na ktoré je určné a vždy zohladni druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo projektované, moze zvyšit riziko vzniku nebezpečných situácii.

Opravy

Opravy nárdia zver len k tomu oprávném firmám, ktoré používajú vyhradne originálne nahradné diely. Tak bude zabezpečecná náležitá bezpečnost' práce elektrického nárdia.

DOPLNUJUCE BEZPECNOSTNPEPREDPISY

Pocas pouzivania naradia vzdodrzejbe bezpechnostnePokyny uvedené v nadvode na pouzitie ak ostatne predpisy BOZP. Nie je dovolené vystavovat'naradie posobeniu atmosefickych zražok.

Pri prace je potrebné používat ochranné okuliare, odporúca sa používat rukavice a ochranny odev.

Pred zahajenim dôt'ahovania skrutiek alebo matic pomocou nástrčkového klúca je potrebné ručne naskrutkovat skrutku alebo maticu na závit (minimalne dve otáčky).

Skontrolujte, cibol spravne zvoleny Rozmer nastrockoveho kluca zodpovedajuci povlovanemu alebo dotahovanemu prvku. Zle zvoleny Rozmer moze mat za nasledok znicenie kluca ak oj matice alebo skrutky.

Dotahovanie a povolovanie

Nasad'te na unasaac utahovaca prisluasný nastrockovy razov' kluč (II).

Pripojte náradie ku elektrickej sieti.

Uchopte náradie oboma rukami (III).

Nasad'te nastrockov kluč na maticu alebo hlavu skrutky.

Pri dotahovani stlače spinač a podržte ho stlačený v polohe F, pri povlovani v polohe R.

Pri dot'ahovani po dosiahnuti maximalneho krutiaceho momentu sa aktivuje poistna spojka proti pretazeniu a pohon unasaica sa odpoji. Vtedy je potrebne spinauc uvolinita pockat, kym sa motor upn nezastavic.

Pri povolovani je potrebne preverit, cimoment, ktorym bola matica dotiahnutá, neprekracuje maximaly krutiaci moment utahovača. Aj v takomto pripad sa aktivuje poistn spojka proti pretaženiu a povolenie matice nebude mozné.

Po odskrutkovaní je potrebné spinač náradia uvoǐnìt' a počkat', kým sa motor úplne nezastavit.

Po ukochondi prace odpojte naradie od zdroja napajania vykonajte jeho udrzbu.

Doplnjuice pozmamyk

Deklarovaná celková hodnota vibrácií bola zmeraná pomocou standardnej meracej metódy a moze sa použit' na porovnanie)\ jedného náradia s druhým. Deklarovanú celkovú hodnotu vibrácií je mozné použit' pre vychodiskové posúdenie expoźcie.

Pozor! Emisia vibraci poCAS prace s naradim sa moze lisit od dekarovanej hodnoty v zavislosti od sposobu pouzitia naraia.

Pozor! Je potrebné stanovit' bezpečnostné opatrenia, ktoré majú chraniţ obshluhu a ktoré vychádzaju z posúdenia rizika v realnych podmienkach použivania (pri tom je potrebné uvažovat so všetkymi etapami pracovného cyklu, ak o napriklad s Časom, kedy je náradie vypnuté alebo pracuje na volnobeh, tak aj s Časom aktivácie).

UDRZBAIPREHLIADKY

POZOR! Vsetke cinnosti svazane z; ymenou prisluosenstva, regulaci apod, je potreba realizovat pri vypnutym napatiu napajenia naradi, preto pred zahajieniem techo cinnosti je potreba odpojit zastrcku od elektrické sieti. Po ukonceni pracye treba skontrovat technicky stav elektronaradi prehlidkou i hodnocenim: stojaniu rukojeti, elektrickeho vodice vratane zastrcky a ohybani, posobeni elektrického spinača, prochodnosti ventilacnich strbin, iskrenie kartacov, hlasitosti lozisek a prevodovek, uvadzania do pohybu a rovnomernosti pracye. Poças zaručného obdobia použivatef nesmi demontovat elektronáradi, ani menit' provozné Jednotky alebo suciasti, pretoze moze strati narok na zaruku. Vsetke nespravnosti ziistene poças prehliadky, alebo provozovania, su signalem pre provedeni opravy v zaručném servisu. Po ukonceni pracye, stojan, ventilacne sterbiny, prepinače, dodatecnou rukovat' a ochrany je treba ocistit, napriklad prudem vzduchu (o tlaku maximum 0,3 MPa), stetcem alebo suchou handrou bez pouziti chemickych prostredkov a cisticich tekutin. Naradi a rukovat' ocistitSuchou cistou handrou.
