57092 - Suktuvas Sthor - Nemokama naudojimo instrukcija

Produkto tipas	Elektrinis smūginis veržliaraktis (smūginis suktuvas)
Prekės ženklas	Sthor
Modelis	57092
Vardinė įtampa	230-240 V~
Vardinis dažnis	50 Hz
Vardinė galia	1100 W
Sukimosi greitis	2200 min⁻¹
Maksimalus sukimo momentas	450 Nm
Smūgių dažnis	4000 min⁻¹
Smūginio antgalio matmenys (pavaros kvadratas)	1/2" (12,5 mm)
Elektrinės apsaugos klasė	II
Apsaugos lygis (IP)	IP20
Svoris	3,3 kg
Garso slėgio lygis	89,0 dB(A)
Garso galios lygis	100,0 dB(A)
Vibracijos (smūginis sukymas)	10,04 m/s²
Maitinimas	Elektros tinklas (su laidu)
Pagrindinės funkcijos	Smūginis veržlių ir varžtų sukymas ir atsukimas
Numatyta naudojimo paskirtis	Tik buitiniam naudojimui, ne profesionaliam
Priežiūra ir valymas	Korpusą ir ventiliacines angas valyti suslėgtu oru (<0,3 MPa) arba sausa šluoste; nenaudoti cheminių medžiagų
Saugumas	Privaloma dėvėti akinius, pirštines ir klausos apsaugą; vengti drėgmės; atjungti prieš reguliavimą
Remontas ir atsarginės dalys	Remontą atlikti tik įgaliotame servise naudojant originalias dalis; garantija prarandama neteisėto išardymo atveju
Pridedami priedai	Veržliarakčiai (nenurodyta)

Dažnai užduodami klausimai - 57092 Sthor

Kaip naudoti Sthor 57092 smūginį veržliaraktį sukti ar atsukti?

Pirmiausia pritvirtinkite veržliaraktį ant smūginio antgalio. Prijunkite įrankį. Laikykite jį abiem rankomis. Uždėkite veržliaraktį ant veržlės ar varžto. Paspauskite jungiklį: padėtis F sukimui, R atsukimui. Baigę darbą atleiskite jungiklį ir palaukite, kol variklis visiškai sustos, prieš nuimdami įrankį.

Kokio dydžio veržliarakčio reikia naudoti su šiuo smūginiu veržliarakčiu?

Naudokite veržliarakčius, suderinamus su 1/2 colio pavaros kvadratu (12,5 mm). Įsitikinkite, kad veržliaraktis tinka veržlės ar varžto dydžiui, kad nepažeistumėte įrankio ar tvirtinimo.

Kaip pakeisti veržliarakčio sukimosi kryptį?

Jungiklis leidžia pasirinkti kryptį: laikykite jį padėtyje F sukimui (pagal laikrodžio rodyklę) ir padėtyje R atsukimui (prieš laikrodžio rodyklę). Atleiskite, kad sustabdytumėte.

Ar galiu naudoti šį smūginį veržliaraktį lauke ar lyjant?

Ne, draudžiama veikti įrankį lietui ar drėgmei. Įrankis turi IP20 klasę, o tai reiškia, kad jis nėra apsaugotas nuo vandens. Naudokite jį tik sausoje aplinkoje, apsaugotoje nuo oro sąlygų.

Ką daryti, jei veržliaraktis neužsiveda?

Pirmiausia patikrinkite, ar kištukas tinkamai įjungtas ir ar rozetė veikia. Įsitikinkite, kad jungiklis yra neutralioje padėtyje. Jei problema išlieka, įrankis gali būti sugedęs; kreipkitės į įgaliotą remonto tarnybą. Nebandykite patys išardyti įrankio, nes priešingu atveju prarasite garantiją.

Kaip prižiūrėti Sthor 57092 smūginį veržliaraktį?

Po kiekvieno naudojimo atjunkite įrankį ir nuvalykite korpusą, ventiliacines angas ir rankeną suslėgtu oru (slėgis ≤ 0,3 MPa) arba sausa šluoste. Niekada nenaudokite cheminių medžiagų ar skysčių valymui.

Kokių saugumo priemonių turėčiau imtis?

Visada dėvėkite apsauginius akinius, pirštines ir klausos apsaugą. Prieš bet kokį reguliavimą ar priedo keitimą atjunkite įrankį nuo rozetės. Nedėvėkite laisvų drabužių ar papuošalų, kurie galėtų įstrigti judančiose dalyse.

Koks yra šio smūginio veržliarakčio maksimalus sukimo momentas?

Maksimalus sukimo momentas yra 450 Nm. Šis didelis sukimo momentas leidžia sukti ar atsukti net stipriai priveržtas veržles ir varžtus. Sukimo momento ribotuvas automatiškai suveikia, kad nepažeistų įrankio.

Ar galiu naudoti priedus, kurie nebuvo pateikti su veržliarakčiu?

Taip, jei jie yra suderinami su 1/2 colio pavaros kvadratu. Tačiau įsitikinkite, kad priedai yra geros būklės ir tinkami naudoti. Niekada nenaudokite pažeistų ar netinkamo dydžio priedų.

Kur galiu rasti atsargines dalis Sthor 57092?

Atsarginės dalys turi būti originalios ir montuojamos tik įgaliotame remonto servise. Susipažinkite su gamintojo svetaine arba susisiekite su Sthor klientų aptarnavimo tarnyba, kad rastumėte artimiausią įgaliotą centrą.

NAUDOJIMO INSTRUKCIJA 57092 Sthor

Simbolis nurodo, kad suvartoti elektroninai ir elektroninai jrenginaii turi buti selektyviai surenkami. Suvaroti elektroninai jrankiai, -tai antrines zaliavos -ju negalima iismesti namu ukio atleku konteineri, kadangi savo sudetyje turi medziagu pavojingu zmgaus sveikatai ir aplinkai! Kvieciame aktiyva bendradarbiauti ekonomiskame naturaliu istekliu tvarkyme perduodant netinkama vartoti jrankj suvartotu elektrros jrenginiu surinkimo punkta. Salinamu atleku kiekuii apriboti yra butinas ju pakartotinis panaudojimas, reciklingas arba medziagu atgavimas kotoje perdirboje formoje.

VIDES AIZSARDZIBA

Simbols rada izletoto elektrisko un elektronisko iekartu selektivu savaksanu, Izletotas elektrkas iekartas ir otreizjelas izjvielas - nevar but izmestas ar majsaimniecibas atkritumiem, jo satur substances, bistamas cilveku veselbai n vide! Ludzam aktivi palidzet saglabat dabisku bagatbu n sargat vidi, pasniegsozt izletoto iekartu izletotas elektriskas ierice savaksanas puktä. Lai ierobezot atkritumu daudzumu, tiem jabut vrelrez izletotiem, parstradatiem vai dabutiem atpakaia forma.

OCHRANA ZIVOTNIHO PROSTREDI

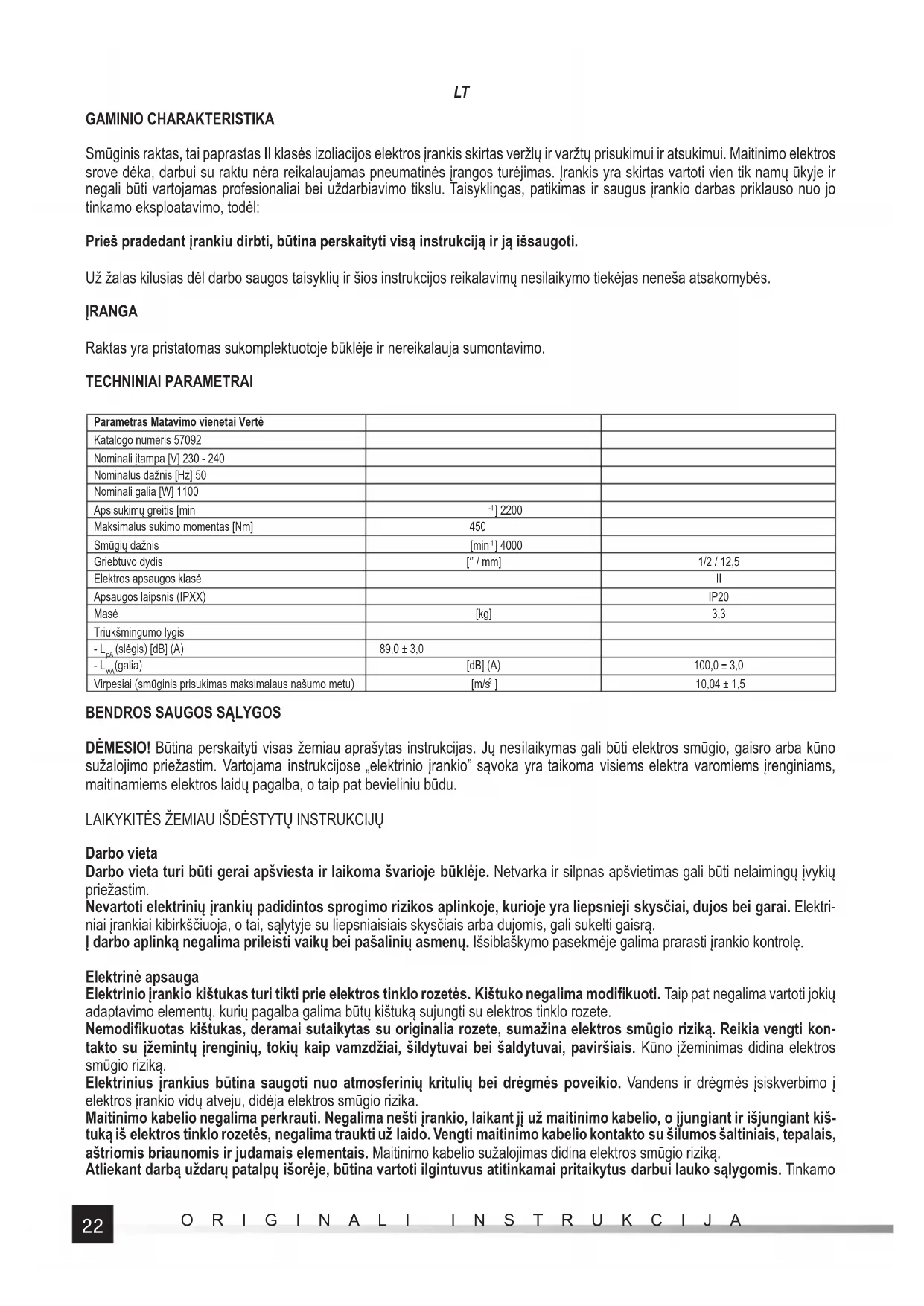

Smuginis raktas, tai paprastas II klases izoliacijos elektros jrankis skirtas verzlu ir varztu prisukimui ir atsukimui. Maitinimo elektros srove deka, darbui su raktu nera reikalaujamas pneumatines jrangos turejimas. Jrankis yra skirtas vartoti vien tik namu ukyje ir negali buti vartojamas profesionaiai bei uzdarbiavimo tikslu. Taisy Klingas, patikimas ir saugus jrankio darbas priklauso nuo jo tinkamo eksploatavimo, todel:

Pries pradedant jrankiu dirbti, butina perskaityti visa instrukcija ir ja issaugoti.

Už Žalas kilusias del darbo saugos taisykiu ir šios instrukcijos reikalavimů nesilaikymo tiekëjas neneša atsakomybès.

IRANGA

Raktas yra pristatomas sukoplektuotoje bülkëje ir nereikalauja sumontavimo.

TECHNINIAI PARAMETRAI

Parametras Matavimo vienetaki Verté
Katalogo numeris 57092
Nominali jtampa [V] 230 - 240
Nominalus dažnis [Hz] 50
Nominali galia [W] 1100
Apsisukimü greitis [min	\( ^{-1} \) ] 2200
Maksimalus sukimo momentas [Nm]	450
Smūgić dažnis	[miːn'1] 4000
Griebtuvo dydis	\( ['/mm] \)	1/2 / 12,5
Elektros apsaugos klasé		II
Apsaugos laipsnis (IPXX)		IP20
Masé	[kg]	3,3
Triukšmingumo lygis
- LpA (slëgis) [dB] (A)	89,0 ± 3,0
- LwA(galia)	[dB] (A)	100,0 ± 3,0
Virpesiäi (smūginis prisukimas maksimalaus našumo metu)	[m/s2]	10,04 ± 1,5

BENDROS SAUGOS SALYGOS

DÉMESIO! Būtina perskátyti visas Žemiu aprasytas instrukcjjas. Jú nesilaikymas gali būti elektrós smugio, gaisro arba kūno sužalojimo priežastim. Vartojama instrukcjijose „elektrinio jrankio" savoka yra taikoma visiems elektra varomiems jrenginiams, maitinamiems elektrós laidu pagalba, o taip pat bevieliniu budu.

LAIKYKITES ZEMIAU ISDESTYTU INSTRUKCIJU

Darbo vieta

Darbo vieta turi buti gerai apsviesta ir laikoma svarioje bukleje. Netvarka ir silpnas apsvietimas gali buti nelaimingu jvykiu priezastim.

Nevartoti elektriniuj jrankiu padidintos sprogimo rizikos aplinkoje, kurioje yra liepsnieji skysciai, dujos bei garai. Elektrinai jrankiai kibirkšciujoa, o tai, saltyte su liepsniaisiais skysciais arba dujomis, gali sukelti gaisra.

I darbo aplinka negalima prileisti vaiku bei pašaliniu asmenu. Išsblaskymo pasekměje galima prarasti jrankio kontrole.

Elektriné apsauga

Elektrinio jrankio kistukas turi tikti prie elektros tinklo Rozetés. Kistuko negalima modifikuoti. Taip pat negalima vartoti jokiup adaptavimo elementu, kuriy pagalba galima buty kistuka sujungti su elektros tinklo Rozete.

Nemodifikuotas kistukas, deramai sutaikyas su originalia Rozete, sumazina elektros smugio rizika. Reikia vengti kon-takto su jzemintu jrenginiu, tokiu kaip vamzdiazai, sildytuvai bei šaldytuvai, pavirsiais. Kuno jzeminimas didina elektros smugio rizika.

Elektrinius jrankius butina saugoti nuo atmosferiniu krituliu bei drgmès poveikio. Vandens ir dregmès jsiskverbimo j elektros jrankio vidu atveju, didéja elektrós smugio rizika.

Maitinimo kabelio negalima perkrauti. Negalima nesti jrankio, laikant ji uz maitinimo kabelio, o jjungiant ir isjungiant ki-tuka is elektros tinklo Rozetés, negalima traukti uz laido. Vengti maitinimo kabelio kontakto su silumos šaltiniais, tepalais, astriomis briaunomis ir judamais elementais. Maitinimo kabelio sužalojimas didina elektros smugio rizika.

Atliekant darba uzdaru patalpu isoreje, butina vartoti ilgintuvus atitinkamai pritaikytus darbui lauko salygomis. Tinkamo

LT

ilgintuvo vartojimassumažina elektros smugio rizika.

Tuo atveju, kai elektros jrankio naudiojimo dregnoje aplinkoje negalima isvengti, apsaugai nuo maitinimo jtampos uztkrinti reikia varoti skirtumines sroves apsaugos itaisa (RCD). RCD itaiso panaudiojimas sumazina elektros smugio patyrimo rizika.

Asmeniskas saugumas

Imkis darbo budamas geroje fi zineje ir psichinene bukleje. Sukaupk demesj tai, k darai. Nedirbk budamas nuvarges arba vaistu arba alkoholio poveikio jtakoje. Net momentinis demesio iblaaskymas darbo metu, gali buti rintu kuno suzalojimpriezastim.

Vartok asmeniskos apsaugos priemones. Visada užsidek apsauginius akinius. Tokiu asmeniskos apsaugos priemoniu vartojimas, kaip dulkiq kaukes, apsauginé evalnyé, salmai ir klausos apsaugos ausinés, sumazina rimtu kuno sužalojimu pavoju.

Venk atsitiktinio jrankio jungimo. Pries prijungdamas jranki prie elektros energijos tinklo, jsitikink, ar jungiklis yra „is-jungimo" pozicijoje. Irankio laikymas su pirstu ant jungiklio arba pneumatinio jrankio jungimas, kai jungiklis yra „jungtoje" pozicijoje gali sukelti rimtus kuno suzaoljimus.

Pries jungiant pneunatinj irankj pa'salink visus verzliarakcius ir kitus irankius vartotus jam sureguliuoti. Verzliaraktis paliktas ant rotuojanciu jrankio elementu, gali sukelti rintus kuno suzalojimus.

Dirbdamas, visa laika iilaikyk pusiausvyra ir stabilia padetj. Tai leis lengviau valdyti pneumatinj jrankj, visokiug netikétumg darbo metu atvejais.

Devek apsaugine apranga. Nenešiok laisvý drabužiu ir juvelriniú dirbiniú. Plaukai, drabuziai ir pirstinés turi buti paskamai toli nuo judamu elektrinio jrankio daliu. Laisvi drabuziai, juvelrinali dirbiniai arba ilgi plaukai gali jsiveltj judamas jrankio dalis.

Vartok dulki siurbimo priemones arba dulki kaupimo rezervuarius, jeigu jrankis yra jais aprupintas. Pasirupink, kad jie butu taisy Klingai prijungti. Vartojan dulki siurbimo priemones, mažeja sunki kuno sužalojimo pavojus.

Elektrinio jrankio vartojimas

Neperkrauk elektrinio jrankio. Ketinama darba atlik jam tinkamu jrankiu. Taisyklingas jrankio parinkimas atliekamam darbui uztikrins produktyvesnj ir saugesnj jo atlikima.

Nevartok elektrinio jrankio, jeigu jo tinklo jungiklis neveikia. Irankis, kurio negalima valdyti tinklo jungikliu yra pavojingas vartoti ir reikia jj atiduoti j taisyklq.

Pries jrankj regulioant ar keiciant jo akssuarus, o taip pat pries jj sandeliuoant, istrauk kistuka is elektros tinklo Rozetes. Tai leis isvengti atsitiktinio elektrinio jrankio jungimo.

Irankj laikyk vaikams neprieinamoje vietoje. Neleisk jrankio vartoti asmenims neapmokytiems jo aptarnavime. Elektrinis jrankis neapmokyto personalo rankose gali buti pavojingas.

Užtkrink tinkama jrankio konservavimā. Tikrink judamuju daliu tarpus bei paskiru elementu tarpusavj suderinimā. Tirkrink visus jrankio elementus, ar kuris nors iš ju nera suzalotas. Defektu atsiradimo atveju, pries pneumatinj irankj varto-jant, reikia juos pašalinti. Daugelio nelaimingu ivykiu prižastim yra netinkamai atliktas jrankio konservavimas.

Pjovimo jrankius reikia laikyti svarioje bukije ir tinkamai iastrintus. Tinkamai konservuotus piovimo jrankius, darbo metu yra lengviau kontroliuoti.

Elektrinius jrankius ir akesesuarus vartok vadovaudamasis auksciau iśdystomis instrukcjomis. Irankius taikyk pagal paskirtj, atsižvelgdamas j darbo povūdi ir jo atlikimo salygas. Irankiu vartojimas kitokiam darbui negu jie yra suprojektuoti, didina pavojingju situaciju kilimo rizika.

Taisymai

Taisyk jrankj vien tik jteisintose tokiems taisymams taisyklose, kuriose yra vartojamos tiktai originalios keiicamosios dalys. Tai tinkamai uztkirns saugu elektrinio jrankio darba.

PAPILDOMOS SAUGOS INSTRUKCIJOS

Naudojant irankj butina visada laikytis prie aptarnavimo instrukcijos pridetu darbo saugos ir kitu saugaus darbo ir higienos instrukciju.

Jrankio negalima statyti j atmosferiniu krituliu poveikio pavoju.

Visada reikia tikrinti, ar esama elektros maitinimo tinklo jtampa atitinka jrankio duomenu skydelyje nurodyta jtampa.

Pries pradedant jrankj naudoti, reikia jsitikinti, kad naudojami antgialai nera pazeisti. Pazeidmu pastebejimo atveju reikia ydingus antgalius pakeisti naujs, neturincais trukumu antgaliais.

Jeigu ketinama naudoti atviruosius ir kitoki tipu itaisomusius jrankius, jie turi buti pritaikyti darbui su pneumatiniais jrankiais. Pridedami itaisomeji jrankiai turi buti tvarkingi, svarus ir nepaazeisti, o ju dydis pritaikytas prie griebtuvo dydzo. Raktu lizdu in griebtuvo perdirbimas yra uzdraustas.

Darbo metu reikia deveti apsauginius akinius, rekomenduojama taip pat muveti pirstines ir vilketi darbinius drabuzius.

Darbo metu rakta reikia visada laikyti abiem rankom.

RAKTO APTARNAVIMAS

DÉMESIO! Itaisomuju jrankiu montavimas gali buti atliekamas tik esant atjungtai maitinimo jtampai. Išraukti jrankio laido kistuka is maitinimo tinklo rozetés!

Darbas su atvirais smuginiais raktais

Priš pradedant jsukti varžta arba prisukti verzlé atviro rakto pagalba, reikia varžto arba verzlès sriegius rankiniu budu sutaiktyi su antrojo elemento sriegiais (darant bent du apsukimus).

Isitikinti, kad atviro raktodydis yra gerai parinktas atsukamo arba prisukamo elemento atzvilgiu. Netinkamas dydziu parinkimas gali sukelti kaip rakto, taip ir verzles arba varzto sugadinimq.

Prisukimas ir atsukimas

Griebtuve jtvirtinti atitinkama atvira smuginj rakta. (II)

Prijungti jrankj prie maitinimo tinklo.

Nuspaustjungikljir prilaikty jj atitinkancioje norimapasisukimkykryptpozicijoje. (VI)

Prisukimo atveju nuspasta i prilaikyi jungiklj F pozicijoje, o atsukimo atveju - R pozicijoje.

Prisukimo atveju, kai bus pasiektas maksimalus sukimo momentas, suveiks perkrovos sankaba ir atsijungs griebtuvo pavara.

Reikia tada atleisti jungiklj ir palaukti, kol variklio velenas visiskai nustos suktis.

Atsukimo atveju reikia patikrinti, ar sukimo momentas kuriuo verzlé buvo prisukta neviršija rakto maksimalaus sukimo momento.

Tokiu atveju taip pat sueiks perkrovos sankaba ir verzlés atsukimas gali buti negalimas.

Atsukus verzle reikia atleisti jrankio jungiklio mygtuka ir palaukti, kol variklio velenas visiskai nustos suktis.

Užbaigus darba, reikia atjungti jrankj nuo maitinimo tinklo ir užsiimi tjankio konservavimu.

Papildomos pastabos

Deklaruota bendroji virpajmu verte buvo ismatuota standartiniu tyrimo metodu ir gali buti panaudota vienam jrankui palygintu su kitu. Deklaruota, bendroji virpajmu verte gali buti panaudota provizoriskam eksponavimo jvertinimui.

Demesio! Virpjuim emisija dirbant jrankiu gali skirtis nuo deklarotos vertes prikausomai nuo jrankio panaudojimo budo.

Demesio! Reikia apirezti saugos priemones skirtas operatoriui apsaugoti atsiizvelgiant j realiai esanciu vartojimo salgykeliama pavoju (turint omenyje visus darbo ciklo etapus, kaip pavyzdziui laika, kada jrankis yra isjungtas arba dirba tušciai arba aktyvamimo metu).

KONSERVACIJARPERZIURA

DÉMESIO! Pries pradedant siaurapjuklio reguliavima, techninj aptarnavima ar konservacija istrauk jrankio liao kištuka iš elektros tinklo Rozetés. Užbaigus darba reikia patikrinti elektros jrankio techninj stovi apziurint ji is isorès ir tikrnan: korpusa ir rankena, elektros laida su kištuku ir atlenkimu, elektros jungiklio veikima, ventiliacijos angu praeinamuma, sepeteliu kibirkšciavima, guoliu ir pavaru darbo garsuma, paleidima ir darbo tolyguma. Garantijos metu vartojas negali demontuoti elektros jrenginiu nei keisti bet kokius mazginius surinkimus arba sudedamasias dalis, kadangi to pasekmje buteu prarastos garantijos teises. Visokie pastebét i perziuros metu, arba darbo metu netaisyklingumai - tai signalas, kad reikia jranki atiduoti pataisymui j serviso dirbtuve. Užbaigus darba reikia isvaltyi korpusa, ventiliacijos angas, jungiklius, papildoma rankenèle ir gaubtus, pvz. oro srautu (su slegiu nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be joki chemisku priemoniu bei plovikliu. Jrankius ir rankenas isvaltyi sua sava švaria šluoste.
