| Tip produs | Cheie de impact electrică (șurubelniță cu impact) |
| Marcă | Sthor |
| Model | 57092 |
| Tensiune nominală | 230-240 V~ |
| Frecvență nominală | 50 Hz |
| Putere nominală | 1100 W |
| Viteză de rotație | 2200 min⁻¹ |
| Cuplu maxim | 450 Nm |
| Frecvență de impact | 4000 min⁻¹ |
| Dimensiuni ale toc (pătrat de antrenare) | 1/2" (12,5 mm) |
| Clasă de protecție electrică | II |
| Grad de protecție (IP) | IP20 |
| Greutate | 3,3 kg |
| Nivel de presiune acustică | 89,0 dB(A) |
| Nivel de putere acustică | 100,0 dB(A) |
| Vibrații (înșurubare cu impact) | 10,04 m/s² |
| Alimentare | Rețea (pe cablu) |
| Funcții principale | Înșurubarea și deșurubarea piulițelor și șuruburilor cu impact |
| Utilizare prevăzută | Doar domestic, non-profesional |
| Întreținere și curățare | Curățați carcasa și orificiile de ventilație cu aer comprimat (<0,3 MPa) sau o cârpă uscată; nu utilizați produse chimice |
| Siguranță | Purtarea ochelarilor, mănușilor și protecției auditive obligatorii; evitați umezeala; deconectați înainte de reglare |
| Reparații și piese de schimb | Reparații numai de către un service autorizat care utilizează piese originale; garanția se pierde în caz de demontare neautorizată |
| Accesorii furnizate | Chei pentru pătrat (nespecificat) |
Întrebări frecvente - 57092 Sthor
Întrebările utilizatorilor despre 57092 Sthor
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru șurubelniță în format PDF gratuit! Găsiți manualul dvs. 57092 - Sthor și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. 57092 mărcii Sthor.

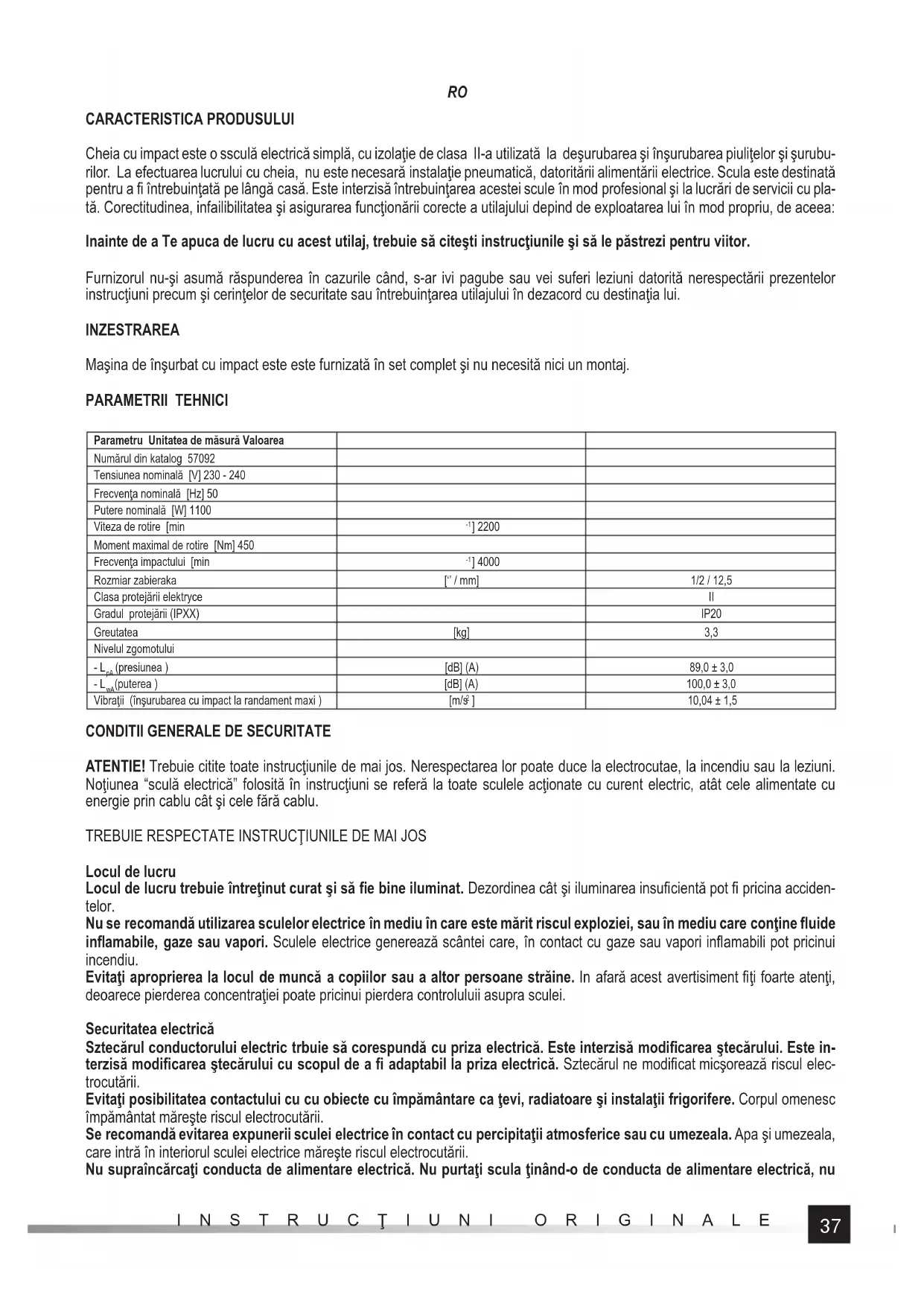

MANUAL DE UTILIZARE 57092 Sthor
Tensiunea Şi freventa nominală
Tension y frequencia nominal
Dimensiunea antrenorului
Presiunea maxima de lucru
Simbolul adunarii selecive a utilajelor elecrice si electronice. Uilajele elecrice uzate sunt materie prima repetata - este interzisa aruncarea lor la gunoi, deoarece contin substante daunatoare sanatajti omenesti cat daunatoare mediuIu Vrugam deci sa avei o altudine activa in ceace privestegospodarirea economica a resurselor naturale si protejarea mediuui natural prin predarea utilajului uzat la punctul care se ocupa de asemenea utileaje elecrice uzate. Pentru a limita cantitatite deseurilor eliminate este necessitiesirntreubintatrea lor din nou , prin recyklnd Sau recuperarea in alte forma.
PROTECCION DEL MEDIO AMBIENTE
Cheia cu impact este o sscula electrica simpla, cu izolatie de clasa Il-a utilizata la desurubarea si insurubarea piulitel si suruburilor. La efectuarea lucrului cu cheia, nu este necessitiesa instalatie pneumatica, datoritari alimentarii eletrice. Scula este destinata pursuant a fi intrebuintata pe langa casa. Este interzisa intrebuintarea acstei scule in mod profesional si la lucrari de servicii cu pla-ta. Corectitudinea, infaililitatea si asigurarea functiorii corecte a utilajului depind de expoatarea lui in mod propriu, de aceea:
Inainte de a Te apuca de lucru cu acestutilaj,trebuie sa citesti instructiunile si sa le pastrezi pentru viitor.
Furnizorul nu-şi asumă raspunderea in cazurile când, s-ar ivi pagube sau vei suferi leziuni datorità nerespectări prezentelor instrueti precum si cerintelor de securitate sau intrebuiţarea utilajului indezacord cu destinatația lui.
INZESTRAREA
Măsina de inşurbat cu impact este este furnizata în set complet și nu necessities lui un montaj.
PARAMTRI TEHNICI
| Parametru Unitatea de măsură Valoarea | ||
| Numărul din katalog 57092 | ||
| Tensiunea nominală [V] 230 - 240 | ||
| Frecventa nominală [Hz] 50 | ||
| Putere nominală [W] 1100 | ||
| Viteza de rotire [min | -1] 2200 | |
| Moment maximal de rotire [Nm] 450 | ||
| Frecventa impactului [min | -1] 4000 | |
| Rozmiar szibierzaki | [″ / mm] | 1/2 / 12,5 |
| Clasa protejării elektryce | II | |
| Gradul protejării (IPXX) | IP20 | |
| Greutatea | [kg] | 3,3 |
| Nivelul zgomotului | ||
| - Lpa(presiunea) | [dB] (A) | 89,0 ± 3,0 |
| - Lwa(puterea) | [dB] (A) | 100,0 ± 3,0 |
| Vibrati (inşurbarea cu impact la randament maxi) | [m/s] | 10,04 ± 1,5 |
CONDITII GENERALE DE SECURITATE
ATENTIE! Trebuie citite toate instruţiunile de mai jos. Nerespectarea lor poate duce la electrocutae, la incendiu sau la leziuni. Notiunea "sculă electrică" folositate in instrutiuri se referă la toate sculele actionate cu current electric, atat cele alimentate cu energia prin cablu CAT si cele fara cablu.
TREBUIE RESPECTATE INSTRUCTIUNILE DE MAI JOS
Locul de lucru
Locul de lucru trebuie intreintut curat si sà fie bine iluminat. Dezordinea CAT SI Iluminarea insufficienta pot fi pricina accidentelor.
Nu se recomandautilizarea sculelor electricine in mediu in care este maret riscul exploziei, sau in mediu care contine fluide inflamabile, gaze sau vapori. Sculele eletrice genereazacantei care, in contact cu gaze sau vapori inflamabili pot pricinui incendiu.
Evitati aproprierea la locul de munca a copilor sau a altero personane straine. In afara acest averisiment fiti foarte atenti, deoarece pierderea concentraie poate prinui pierdera controlului asupra sculei.
Securitatea electrica
Sztecărul conductorului electric tribuie sa corespundă cu priza electrică. Este interzisă modificarea stecărului. Este interzisă modificarea stecărului cu scopul de a fi adaptabil la priza electrică. Sztecărul ne modificat micşorează riscul elec- trocutări.
Evita potibilitatea contactului cu cu obiecte cu impamantare ca tevi, radiatoare si instalati frigorifere. Corpul omenesc impamantat mareste riscul electrocutarii.
Se recomanda evitarea expunerii sculei electrice in contact cu percipitatei atmosferice sau cu umezeala. Apa si umezeala, care intrar in interiorul sculei electrice mareste riscul electrocutarii.
Nu supraincarci conducta de alimentare electrica. Nu purati scula tinand-o de conduccta de alimentare electrica, nu
RO
trageti de conduc t a rand s a scatei stecarul din priza de alimentare elec tica. Evita i contactul conductei cu caldura, cu uleiuri, sa cu obiecte ascutite si elemente in miscare. Defectarea conductei de alimentare mareste riscul electrocutarii. In cazul efectuari lucrului in afara incaperilor trebuie sa intrebuinta conductori prelimungitori destinati pentru intrebuintarea lor afar. Intrebuintarea conductorilor corespunzatori micsoeaza riscul electrocutarii.
In cazul in care nu puteti evita sautili unealta electrica intr-un mediu umed, drept protectie impotrivata tensiunii eletrici- ce trebuie sautili un dispositiv cu curent diferential (RCD). Utilizarea RCD scade riscul de electrocutare.
Securitatea personală
Apuca-te de lucru numai in bună condiţie fizicași psihică. Fii precaut la ceace faci. Nu lucra atunci candesti obosit sau sub influenţa medicamentelor sau a alcoolului. Cea mai mică neatentie, in timul lucrului, poate provoca leziuni serioase a corpului.
Intrebuinteazmiioace de protejare personala. Totdeauna puneti ochelari de protectie. Intrebuintarea mijoacelor de protejare personala, adica msti respiratori de protectie, incaltaminte de protectie, canti si antifoane pe urechi micoreazr riscul leziunilor serioase ale corpului tau.
Evita intamplatoarea punere in functiune a sculei. Inainte de a alimenta scula cu energia electrica verifica totdeauna dacn intrerupatorul este pe poziia „deconnectat". Tinand degetul pe intrerupatorul sculei sau punerea in functiune a sculei electrica atunci cand intrerupatorul este pe poziia „conectat" poate duce la leziuni serioase ale corpului tau.
Inainte de a pune in functiune scula electrica da la o parte toate cheile si alte scule care au fost intrebuintate la reglarea ei. Cheia lasata pe elementele rotitoare ale sculei poate duce la leziuni serioase ale corpului tau.
Pastreaza- tch echilibrul. Tot timpul pastreaza statura corespunzatoare. Aceast poizie iti va permite sa stapanesti scula electrica in cazuri de situati de lucru neasteptate.
Impbracă-te in haine de protejare. Nu te imbraca in haine largi si cu bijuterii. Pârul, imbracamintea si manusile sa nu le apropii de piesele in miscare ale sculei electricne. Imbracamntea largă, buciteria sau pârul lung se pot agăta de piesele in miscare ale sculei.
Intrebuinteaza extractor de praf sau recipient pentru praf, dacă scula este inzestrata cu recipient. Imbina le corect. Utilizarea extractorului de praf micşorează riscul leziunilor serioase ale corpului tau.
Utilizarea sculei electrice
Nu supra incarca scula electrica. Utilizeaza scula corespunzatoare lucrului care trebuie sa-l faci. Alegerea sculei corespunzatoare lucrului respectiv, asigura efi cientsa si siguranta in timul lucrului.
Nu intrebuinta scula electrica, dacar intrerupatorul ei nu functioneaza corect. Scula, pe care nu o poti verifica utilizand intrerupatorul alimentarii eletrice este foarte periculoasa deci trebuie data la reparat.
Inainte de reglarea sculei, schimbarea accesorilor sau la terminrea lucrului, deconnecteaz conducta de alimentare. Scula electrica deconnectata dela alimentare evita o neasteptata, intamplatoare punere in functiune.
Pastrea scula la loc neccessil copiilor. Nu permite nimanui sa lucreze cu scula electrica daca nu este scolarizat in ceace priveste deservirea ei. Scula electrica poate fi foarte periculoasa in mana cuiva ne scolarizat.
Scula trebuie sa fe intretnutca corespunzator. Verifica dacac scula este bine pasuita, nu are jocuri la piesele in miscare. Verifi ca desemeni, dacavreun elementla scula electrica nu este defectat. In caz ca vei constata vreun deranjament, el trebuie eliminat inainte de autiliza scula. Multe accidente au avut loc din causa intreinerii ne corespunzatoare.
Sculele taietoare trebuie intretnute curate si scuite. Intretnerea corespunzatoare a sculei taietoare poate fi cu usurinta controata in timpul lucrului.
Utilizeaza scula electrica si accesoriile conform instructiunilor de mai sus. Utilizeaza sculele in conformitate cu destnatia lor, avand in vindere felul lucrului si conditiile de lucru. Intrebuintarea sculelor la alt fel de lucrari decat la cele pentru care au fost proiectate, mareste riscul nasterii situatailor periculoase.
Reparatiile
Repaira sculei trebuie executata numai de catre ateliere autorizate, care au numai piese de schimb originale. In aest fel, este asigurata securitatea utilizarii sculei elecrice.
INSTRUCTIUNI SUPLIMENTARE DE SECURITATE
In timpul utilizarii utilajului, respectati intotdeauna instructiunile deutilizare anexe la instructiunile de desvire, cāt si alte instruc-tiuni referitor la protectia s igiena muncii.
Este interzisa expunereautilajului la efectele precipitaillor atmosferice.
Verificati totdeuna, dacă tensiunea de alimentare electrică, corespunde cu tensiunea specificata pe placuța de fabricatie a utilajului.
Inainte de a incepe utilizes area, asigura-va cajutajele aplicabile nu sunt deteriorate. Daca observati deteriorari, inlocui ijutajul defectat cui tul nou fara defect.
Chei tubulare aplicabile cát si alte elemente aplicabile trebuie sá fie adaptate pentru a lucra cuutilaje pneumatica.
Scula ajutatoare introdus, trebuie sa fie netede, curate, intacte, si dimensiunea lor adaptate la dimensiunea antrenorului. Este interzisa refacerea scaunului chei tubulare sau a antrenorului.
RO
In timpul lucrului, purati ochelari de protectie, se recomanda sutilizati manusi si imbracaminte de protectie.
In timpul functionarii, cheia trebuie tinută cu ambele maiini.
DESERVIREA CHEIEI
NOTÀ! Instalarea echipamentelor, se poate face doar in timp ce sursa de alimentare este deconectata. Scoateti stecherul din priza de alimentare cu tensiune!.
Lucrul cu cheile cu impast.
Inainte de a incepe insurubarea surubului sau a piulitei, cu cheia tubulara, insurubati surubul sau piulita cu manape filt (cel putin doua rotatii).
Asigurati-va ca aveti cheia tubulara cu dimensiunea bine aleasa, fata de elementul de insurubat sau de desurubat. Alegerea cheii, cu dimensiunea necorespunzatoare poate duce la distrugerea atat a cheii cat si a surubului Sau piulitei.
Insurubarea sidezsurubarea
Instalati pe antrenor cheia cu impact corespunzatoare. (II)
Conectati unealta la alimentarea cu tensiune.
Prindeti unealta cu ambele mäini. (III)
Pune cheia tubulara pe piulita sau pe capul surubului..
Apasati butonul comutatorlui s tinei-1 in positia corespunzatoare in directia dorita de rotatie. (IV)
Pentru strangere, tineti apasat comutatorul in positia F, ia in cazul slabirii in positia R.
Cand strangeti, dupa ce a atins suprasarcina maxima a momentului de rotire, se cupleazambreiajul sunealta se deconnecteazao actionare antrenorului. Deci, trebuie apoi eliberat butonul comutatorului s astepat panla incetarea complea de roataie a motorului.
Atunci cand se slabeoste strangerea, asigurati-va ca, momentul in care a fost insurubata piuliţa, nu a fost depa sit momentul de rotatie a cheii. In acest caz, de suprasarcină se cuplează ambrieajul si nu poate fi capabil de a desuruba.
După desurubarea eliberati apăsarea asupra butonului comutatorului si asteptati până la incetarea compleță de rotatie a motorului.
Dupa terminare lucrui, deconectati unealta de la sursa de alimentare cu tensiune si treceti la intretinere.
Remarcasupplementar
Valoarea totală, declarata a vibraților a fost măsură folosind metoda standard de testareși poate fi folosita pentru a compară un dispositiv cu altul. Valoarea totală, declarata a vibraților poate fi適用ata in evaluarea preliminară a expunerii.
Atentie! Emisia de vibrati in timpul functionarii dispositivului poate varia de la valoarea declarata, in functie de modul de utilizare al masinii.
Atentie! Precizi maturile de siguranta care au ca scop protectia operatorului, care se bazeaz pe o evalare a dispositivului in condi tii reale deutilizare (inclusiv toate partle componente ale ciclului de functiorare, cum ar fi momentul in care dispositivul este dezactivat sau merge in gol sau in perioada de activizare).
CONSERVAREA SI REVIZIILE
Atentie! Inainte de a incepe reglarea, deservirea tehnicca sau conservare scote fiqa conductei de alimentare din priza cu tensiune electrica. Dupa terminarea lucrului trebuie verificata starea tehnica a sculei eletrice, aspectul ei exterior adica: carcasa s minierul, conductorul electrici si fisa lui, functiora intrerupatorului electric, rosturile de trecerea aerului (ventilatia), scaterierea periilor (carbunilor), sonoritatea lagarelor si angrenajului, pornerea si corectitudinea functionarii, In timpul garantiei uzufructuarul nu poate anexa nimic la scula respectiva si nici nu poate sa schimbe nici un subansamblu, deoarece se pierde dreptul la garantie. Daca in timpul functionarii vor fi constate necorectituden si auste simptome neasteptate, inseamna ctrebuie facutra revizia periodica la servis. Dupa terminarea lucrului trebuie curata toata scula, rosturile de trecerea aerului, intreruptorii, manierul si scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o capa uscata neantrbuntand milloace chimice si lichide curatatoare.
PROPIEDADES DE LA HERRAMIENTA
Declaram 山 garantam pe proprie raspundere ca produsele urmatoare:
Cheie electrica 230 - 240 V~; 50 Hz; 1100 W; 2200 min ^-1 ; 12,5 mm; cod articol. 57092
satisfac cerintele Standardelor europene / Specifica'ilor tehnice urmatoare:
EN 60745-1:2009 + A11:2010
EN 60745-2-2:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
si satisfac cerintele Directivelor europene urmatoare:
2006/42/WE Direcva pentru Utilaje si dispositive de siguranta
2014/30/UE Directiva privind compatibilitatea electromagnetic (EMC)
2011/65/UE Restrictia utilizarii unor substante periculoase
Numar de series: se refera la toate numero de series ale articolelor specifie in aceastadeclaratie
Ultimele doua cife ale anului in care s-a aplicat marcarea: 17
