INSTRUKCJA OBSŁUGI 57092 Sthor

4. włącznik sieciowy

6. kabel zasilający z wtyczką

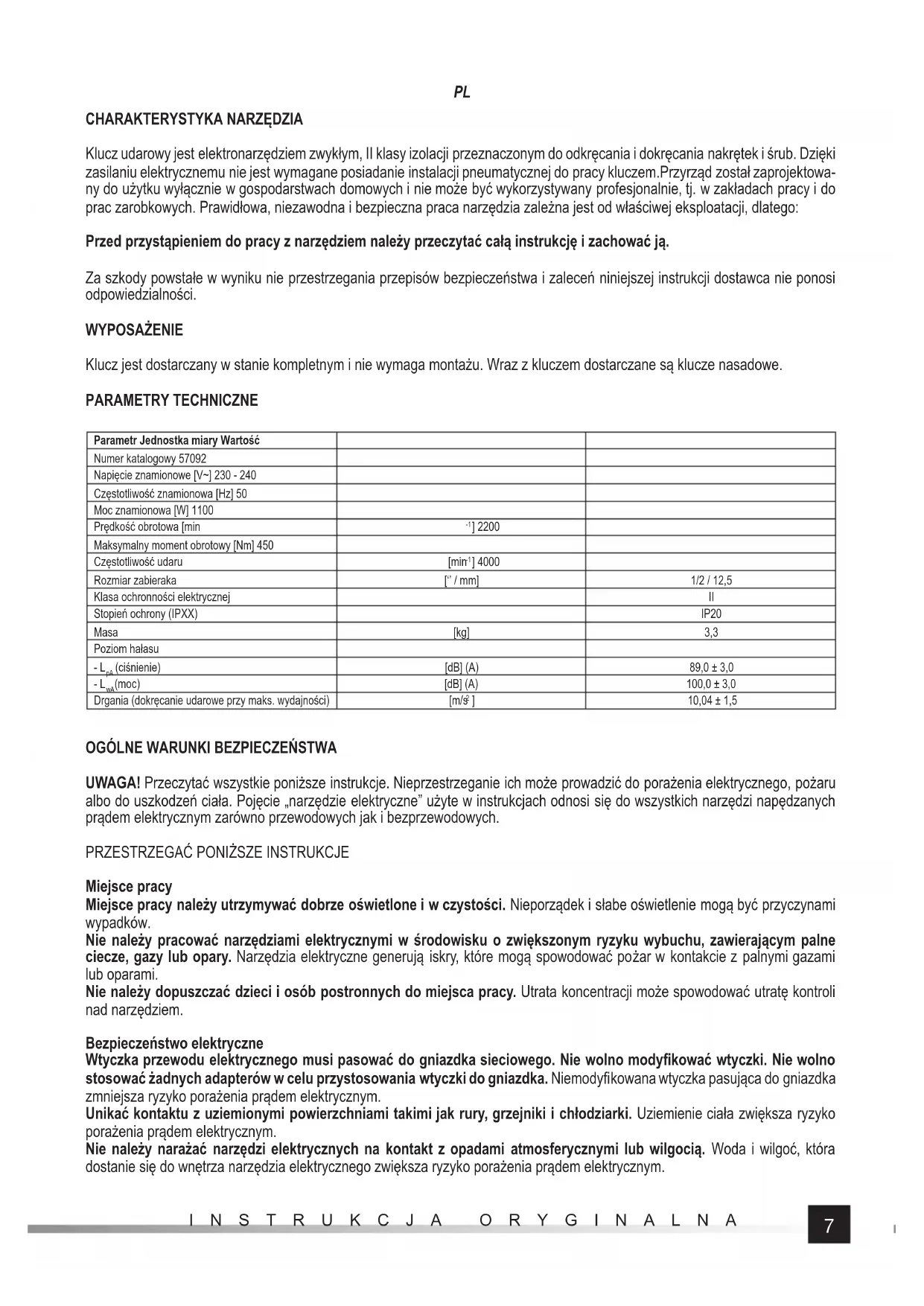

Klucz udarowy jest elektronarzędziem zwykłym, II klasy izolacji przeznaczonym do odkręcania i dokręcania nakrętek i śrub. Dzięki zasilaniu elektrycznemu nie jest wymagane posiadanie instalacji pneumatycznej do pracy kluczem.Przyrząd został zaprojektowa- ny do użytku wyłącznie w gospodarstwach domowych i nie może być wykorzystywany profesjonalnie, tj. w zakładach pracy i do prac zarobkowych. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego: Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją. Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności. WYPOSAŻENIE Klucz jest dostarczany w stanie kompletnym i nie wymaga montażu. Wraz z kluczem dostarczane są klucze nasadowe. PARAMETRY TECHNICZNE Parametr Jednostka miary Wartość Numer katalogowy 57092 Napięcie znamionowe [V~] 230 - 240 Częstotliwość znamionowa [Hz] 50 Moc znamionowa [W] 1100 Prędkość obrotowa [min

] 2200 Maksymalny moment obrotowy [Nm] 450 Częstotliwość udaru [min

] 4000 Rozmiar zabieraka [‘’ / mm] 1/2 / 12,5 Klasa ochronności elektrycznej II Stopień ochrony (IPXX) IP20 Masa [kg] 3,3 Poziom hałasu - L

(moc) [dB] (A) 100,0 ± 3,0 Drgania (dokręcanie udarowe przy maks. wydajności) [m/s

UWAGA! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do uszkodzeń ciała. Pojęcie „narzędzie elektryczne” użyte w instrukcjach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych jak i bezprzewodowych.

PRZESTRZEGAĆ PONIŻSZE INSTRUKCJE

Miejsce pracy Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków. Nie należy pracować narzędziami elektrycznymi w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Narzędzia elektryczne generują iskry, które mogą spowodować pożar w kontakcie z palnymi gazami lub oparami. Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli nad narzędziem. Bezpieczeństwo elektryczne Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfi kować wtyczki. Nie wolno stosować żadnych adapterów w celu przystosowania wtyczki do gniazdka. Niemodyfi kowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym. Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. Nie należy narażać narzędzi elektrycznych na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza narzędzia elektrycznego zwiększa ryzyko porażenia prądem elektrycznym.INSTRUKCJA ORYGINALNA

Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, podłączania i odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi elemen- tami. Uszkodzenie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie odpowiedniego przedłużacza zmniejsza ryzyko porażenia prądem elektrycznym. W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym. Bezpieczeństwo osobiste Przystępuj do pracy w dobrej kondycji fi zycznej i psychicznej. Zwracaj uwagę na to, co robisz. Nie pracuj będąc zmę- czonym lub pod wpływem leków lub alkoholu. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych obrażeń ciała. Używaj środków ochrony osobistej. Zawsze zakładaj gogle ochronne. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych obrażeń ciała. Unikaj przypadkowego włączenia narzędzia. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed pod- łączeniem narzędzia do sieci elektroenergetycznej. Trzymanie narzędzia z palcem na włączniku lub podłączanie narzędzia elektrycznego, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych obrażeń ciała. Przed włączeniem narzędzia elektrycznego usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych obrażeń ciała. Utrzymuj równowagę. Przez cały czas utrzymuj odpowiednią postawę. Pozwoli to na łatwiejsze zapanowanie nad narzę- dziem elektrycznym w przypadku niespodziewanych sytuacji podczas pracy. Stosuj odzież ochronną. Nie zakładaj luźniej odzieży i biżuterii. Utrzymuj włosy, odzież i rękawice robocze z dala od ruchomych części narzędzia elektrycznego. Luźna odzież, biżuteria lub długie włosy mogą zaczepić o ruchome części na- rzędzia. Stosuj odciągi pyłu lub pojemniki na pył, jeśli narzędzie jest w takie wyposażone. Zadbaj o to, aby je poprawnie podłączyć. Użycie odciągu pyłu zmniejsza ryzyko poważnych obrażeń ciała. Użytkowanie narzędzia elektrycznego Nie przeciążaj narzędzia elektrycznego. Używaj narzędzia właściwego do danej pracy. Odpowiedni dobór narzędzia do danej pracy, zapewni wydajniejszą i bezpieczniejszą pracę. Nie używaj narzędzia elektrycznego, jeśli nie działa jego włącznik sieciowy. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy. Odłącz wtyczkę od gniazdka zasilającego przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Pozwo- li to na uniknięcie przypadkowego włączenia narzędzia elektrycznego. Przechowuj narzędzie w miejscu niedostępnym dla dzieci. Nie pozwól pracować osobom nieprzeszkolonym w zakresie obsługi narzędzia. Narzędzie elektryczne może być niebezpieczne w rękach nieprzeszkolonej obsługi. Zapewni właściwą konserwację narzędzia. Sprawdzaj narzędzie pod kątem niedopasowań i luzów ruchomych części. Sprawdzaj czy jakikolwiek element narzędzia nie jest uszkodzony. W przypadku wykrycia usterek należy je naprawić przed użyciem narzędzia elektrycznego. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia. Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące jest łatwiej kontrolować podczas pracy. Stosuj narzędzia elektryczne i akcesoria zgodnie z powyższymi instrukcjami. Stosuj narzędzia zgodnie z przeznaczeniem biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane może zwiększyć ryzyko powstawania niebezpiecznych sytuacji. Naprawy Naprawiaj narzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Za- pewni to właściwe bezpieczeństwo pracy narzędzia elektrycznego.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

W czasie użytkowania narzędzia, przestrzegać zawsze załączonych w instrukcji obsługi bezpieczeństwa, jak również innych instrukcji BHP. Narzędzia nie wolno wystawiać na wpływ opadów atmosferycznych. Należy zawsze sprawdzać, czy istniejące napięcie zasilania odpowiada napięciu podanemu na tabliczce znamionowej narzę- dzia. Przed rozpoczęciem użytkowania należy upewnić się, że stosowane nasadki nie są uszkodzone. W przypadku zaobserwowania uszkodzeń należy wymienić nasadki na nowe pozbawione uszkodzeń. Stosowane klucze nasadowe i inne narzędzia wstawiane muszą być przystosowane do pracy z narzędziami pneumatycznymi. Dołączane narzędzia wstawiane muszą być sprawne, czyste i nieuszkodzone, a ich rozmiar dostosowany do rozmiarów zabiera- ka. Zabronione jest przerabianie gniazd kluczy lub zabieraka.INSTRUKCJA ORYGINALNA

Podczas pracy należy stosować okulary ochronne, zaleca się stosować rękawice i ubiór ochronny. Podczas pracy klucz zawsze trzymać oburącz.

UWAGA! Montaż wyposażenia może być dokonywany tylko przy odłączonym napięciu zasilającym. Wyciągnąć wtyczkę prze- wodu narzędzia z gniazda zasilającego! Praca z udarowymi kluczami nasadowymi Przed rozpoczęciem wkręcania śruby lub nakrętki kluczem nasadowym, ręcznie nakręcić śrubę lub nakrętkę na gwint (przynajm- niej dwa obroty). Upewnić się, że został dobrze dobrany rozmiar klucza nasadowego względem odkręcanego lub dokręcanego elementu. Złe dobranie rozmiarów może skutkować zniszczeniem zarówno klucza jak i nakrętki lub śruby. Dokręcanie i odkręcanie Zainstalować na zabieraku odpowiedni udarowy klucz nasadowy. (II) Podłączyć narzędzie do zasilania. Chwycić narzędzie oburącz. (III) Klucz nasadowy nasunąć na nakrętkę lub łeb śruby. Nacisnąć włącznik i przytrzymać go w pozycji odpowiadającej pożądanemu kierunkowi obrotów. (IV) W przypadku dokręcania nacisnąć i przytrzymać włącznik w pozycji F, natomiast w przypadku odkręcania w pozycji R. W przypadku dokręcania, po osiągnięciu maksymalnego momentu obrotowego, zadziała sprzęgło przeciążeniowe i zostanie odłączony napęd zabieraka. Należy wtedy puścić włącznik i odczekać do całkowitego ustania obrotów silnika. W przypadku odkręcania, należy sprawdzić czy moment, z jakim została dokręcona nakrętka nie przekracza maksymalnego momentu obrotowego klucza. W takim przypadku także zadziała sprzęgło przeciążeniowe i może nie być możliwe odkręcenie nakrętki. Po odkręceniu należy zwolnić nacisk na włącznik urządzenia i odczekać do całkowitego ustania obrotów silnika. Po skończonej pracy odłączyć narzędzie od zasilania i przystąpić do konserwacji. Uwagi dodatkowe Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji. Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia. Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentyla- cyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowa- dzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatko- wą i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.10

TOYA S.A. ul. Sołtysowicka 13 - 15

05 - 831 Młochów k. Nadarzyna

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby: Elektryczny klucz udarowy 230 - 240 V~; 50 Hz; 1100 W; 2200 min

; 12,5 mm; nr kat. 57092 do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami: EN 60745-1:2009 + A11:2010 EN 60745-2-2:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 i spełniają wymagania dyrektyw: 2006/42/WE Maszyny i urządzenia bezpieczeństwa 2014/30/EU Kompatybilność elektromagnetyczna 2011/65/EU Substancje niebezpieczne w sprzęcie elektrycznym Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji Dwie ostatnie cyfry roku, w którym wprowadzono oznaczenie CE: 17 Rok budowy / produkcji: 2019 (nazwisko i podpis osoby upoważnionej) 0119/57092/EC/2019 (miejsce i data wystawienia) Wrocław, 2019.01.02 Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska
