HASZNÁLATI ÚTMUTATÓ 57097 Sthor

4. hálózati kapcsoló

6. hálózati kábel a dugasszal

6. kábel napájania so zástrčkou

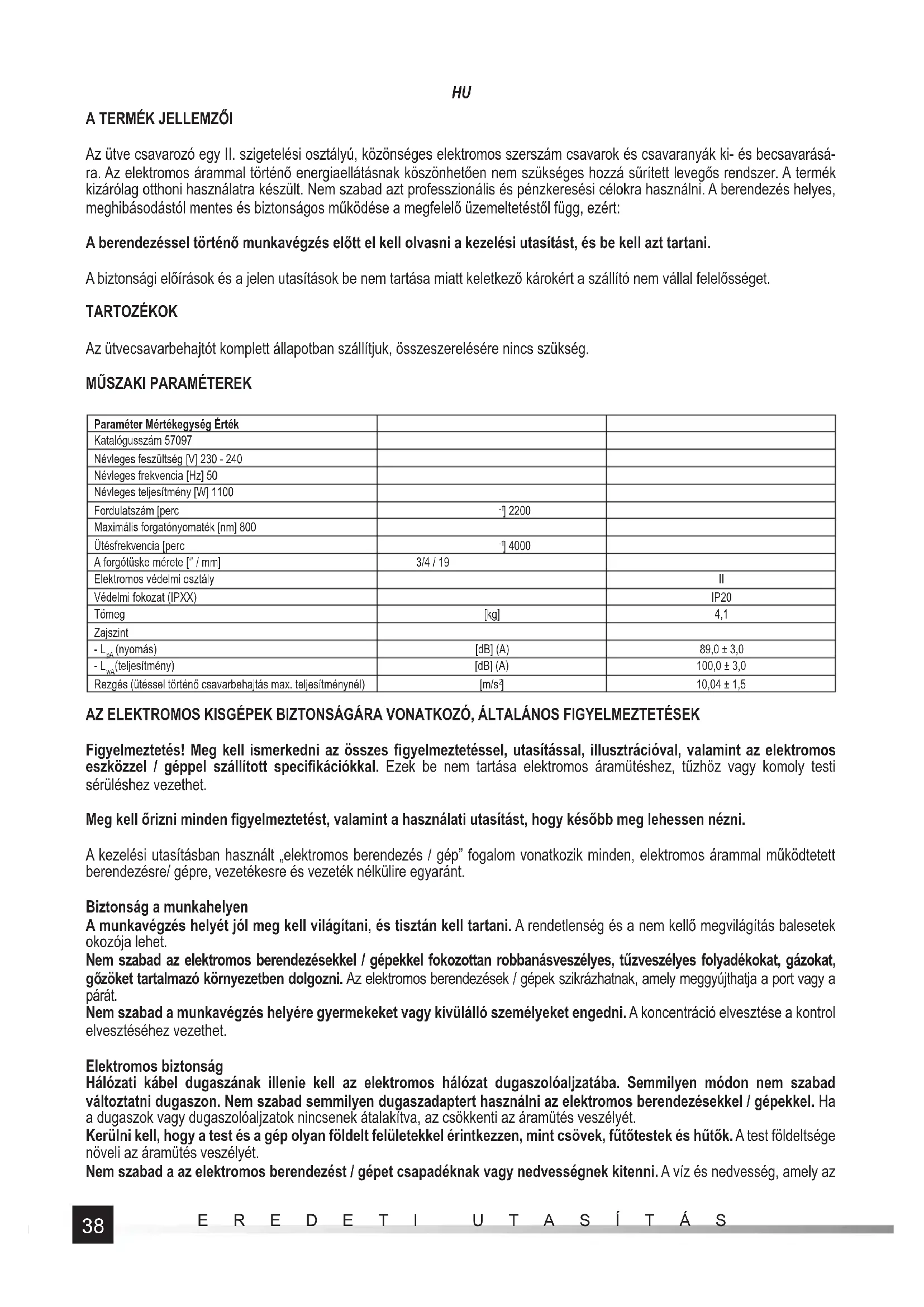

Az ütve csavarozó egy II. szigetelési osztályú, közönséges elektromos szerszám csavarok és csavaranyák ki- és becsavarásá- ra. Az elektromos árammal történő energiaellátásnak köszönhetően nem szükséges hozzá sűrített levegős rendszer. A termék kizárólag otthoni használatra készült. Nem szabad azt professzionális és pénzkeresési célokra használni. A berendezés helyes, meghibásodástól mentes és biztonságos működése a megfelelő üzemeltetéstől függ, ezért: A berendezéssel történő munkavégzés előtt el kell olvasni a kezelési utasítást, és be kell azt tartani. A biztonsági előírások és a jelen utasítások be nem tartása miatt keletkező károkért a szállító nem vállal felelősséget. TARTOZÉKOK Az ütvecsavarbehajtót komplett állapotban szállítjuk, összeszerelésére nincs szükség.

Paraméter Mértékegység Érték Katalógusszám 57097 Névleges feszültség [V] 230 - 240 Névleges frekvencia [Hz] 50 Névleges teljesítmény [W] 1100 Fordulatszám [perc

] 2200 Maximális forgatónyomaték [nm] 800 Ütésfrekvencia [perc

] 4000 A forgótüske mérete [‘’ / mm] 3/4 / 19 Elektromos védelmi osztály II Védelmi fokozat (IPXX) IP20 Tömeg [kg] 4,1 Zajszint - L

(teljesítmény) [dB] (A) 100,0 ± 3,0 Rezgés (ütéssel történő csavarbehajtás max. teljesítménynél) [m/s

] 10,04 ± 1,5 AZ ELEKTROMOS KISGÉPEK BIZTONSÁGÁRA VONATKOZÓ, ÁLTALÁNOS FIGYELMEZTETÉSEK Figyelmeztetés! Meg kell ismerkedni az összes fi gyelmeztetéssel, utasítással, illusztrációval, valamint az elektromos eszközzel / géppel szállított specifi kációkkal. Ezek be nem tartása elektromos áramütéshez, tűzhöz vagy komoly testi sérüléshez vezethet. Meg kell őrizni minden fi gyelmeztetést, valamint a használati utasítást, hogy később meg lehessen nézni. A kezelési utasításban használt „elektromos berendezés / gép” fogalom vonatkozik minden, elektromos árammal működtetett berendezésre/ gépre, vezetékesre és vezeték nélkülire egyaránt. Biztonság a munkahelyen A munkavégzés helyét jól meg kell világítani, és tisztán kell tartani. A rendetlenség és a nem kellő megvilágítás balesetek okozója lehet. Nem szabad az elektromos berendezésekkel / gépekkel fokozottan robbanásveszélyes, tűzveszélyes folyadékokat, gázokat, gőzöket tartalmazó környezetben dolgozni. Az elektromos berendezések / gépek szikrázhatnak, amely meggyújthatja a port vagy a párát. Nem szabad a munkavégzés helyére gyermekeket vagy kívülálló személyeket engedni. A koncentráció elvesztése a kontrol elvesztéséhez vezethet. Elektromos biztonság Hálózati kábel dugaszának illenie kell az elektromos hálózat dugaszolóaljzatába. Semmilyen módon nem szabad változtatni dugaszon. Nem szabad semmilyen dugaszadaptert használni az elektromos berendezésekkel / gépekkel. Ha a dugaszok vagy dugaszolóaljzatok nincsenek átalakítva, az csökkenti az áramütés veszélyét. Kerülni kell, hogy a test és a gép olyan földelt felületekkel érintkezzen, mint csövek, fűtőtestek és hűtők. A test földeltsége növeli az áramütés veszélyét. Nem szabad a az elektromos berendezést / gépet csapadéknak vagy nedvességnek kitenni. A víz és nedvesség, amely az39

elektromos berendezés / gép belsejébe jut, megnöveli az elektromos áramütés veszélyét. Ne vágja el a hálózati kábelt. Ne használja a hálózati kábelt az eszköz hordozásához, vonszolásához vagy a dugasz kihúzásához hálózati dugaszolóaljzatból. Kerülje, hogy a hálózati kábel hővel, olajjal, éles szélekkel és mozgó alkatrészekkel érintkezzen. A sérült vagy összegabalyodott hálózati kábel növeli az áramütés veszélyét. Amennyiben zárt helyiségen kívül dolgozik, kültéri hosszabbítót kell használni. Kültéri hosszabbító használata csökkenti az áramütés veszélyét. Abban az esetben, ha az elektromos berendezés /gép nedves környezetben történő használatát nem lehet elkerülni, a tápfeszültség elleni védelemként áram-védőkapcsolót (RCD) kell használni. Az RCD használata csökkenti az elektromos áramütés veszélyét. Személyes biztonság Legyen résen, fi gyeljen arra, amit csinál, és használja a józan eszét az elektromos berendezéssel / géppel végzett munka közben. Nem használja a elektromos berendezést / gépet, ha fáradt, illetve tudatmódosító szerek, alkohol vagy gyógyszer hatása alatt áll. A munkavégzés során már egy pillanatnyi fi gyelmetlenség komoly testi sérülésekhez vezethet. Használjon egyéni védőeszközöket. Mindig vegyen fel védőszemüveget. Az olyan egyéni védőeszközök használata, mint a porvédő álarc, csúszásgátló munkavédelmi cipő, sisak és fülvédő, csökkenti a komoly testi sérülések veszélyét. Előzze meg a véletlen beindítást. Bizonyosodjon meg róla, hogy a kapcsoló „kikapcsolt” állásban van, mielőtt az elektromos berendezést / gépet csatlakoztatja a tápfeszültséghez és/vagy az akkumulátorhoz, felemeli vagy hordozza azt. Az elektromos berendezés / gép olyan módon történő szállítása, hogy az ujja az elektromos berendezés / gép kapcsolóján vagy betáplálásán van, illetve ha a kapcsoló „bekapcsolt” állapotban van, súlyos, testi sérüléseket okozhat. Az elektromos berendezés / gép bekapcsolása előtt el kell távolítani minden olyan kulcsot és egyéb szerszámot, amelyet a gép beállításához használt. Az elektromos berendezés / gép forgó elemein hagyott kulcs súlyos, testi sérüléseket okozhat. Ne nyújtózkodjon és ne hajoljon ki túl messze. Mindig tartsa meg a kellő testhelyzetet és az egyensúlyát. Ez lehetővé teszi, hogy uralma alatt tartsa az elektromos berendezést / gépet a munkavégzés közben bekövetkező váratlan helyzetekben. Öltözzön megfelelően. Ne viseljen laza ruházatot és ékszereket. Tartsd távol a haját és a ruháját az elektromos berendezés / gép mozgó alkatrészeitől. A laza ruházatot, ékszereket és a hosszú hajat a mozgó alkatrészek elkaphatják. Ha a berendezések úgy vannak kialakítva, hogy csatlakoztatni lehet hozzájuk porelszívót vagy porgyűjtőt, győződjön meg róla, hogy azokat csatlakoztatták és jól használják. A porelszívó használata csökkenti a porral kapcsolatos veszélyek kockázatát. Ne engedje, hogy a berendezés / gép használata során szerzett tapasztalatai gondatlanná tegyék, és fi gyelmen kívül hagyja a biztonsági szabályokat. A gondatlan cselekvés egy pillanat alatt súlyos balesetek okozója lehet. Az elektromos berendezés / gép használata és gondozása Ne terhelje túl az elektromos berendezést / gépet. Használja a kiválasztott alkalmazáshoz megfelelő elektromos berendezést / gépet. A megfelelő elektromos berendezés / gép jobb és biztonságosabb munkát tesz lehetővé, ha azt a tervezett terheléshez használják. Ne használja az elektromos berendezést / gépet, ha az elektromos kapcsolóval nem tudja be- és kikapcsolni. A berendezés / gép, amit nem lehet a hálózati kapcsolóval kontrolálni, veszélyes, és meg kel javíttatni. Mielőtt hozzáfog az elektromos berendezés / gép beállításához, tartozékának cseréhez vagy tárolása előtt, húzza ki a dugaszt a hálózati dugaszolóaljzatból és/vagy vegye ki az akkumulátort, ha az kivehető az elektromos berendezésből / gépből. Az ilyen megelőző intézkedések lehetővé teszik az elektromos berendezés / gép véletlen bekapcsolását. Tartsa a szerszámot gyermekektől elzárva, ne engedje, hogy olyan személyek kezeljék az elektromos berendezést / gépet, akik nem ismerik azt, vagy az elektromos berendezés / gép jelen használati utasítását. Az elektromos berendezés / gép veszélyesek a nem kioktatott személyek kezében. Tartsa karban az elektromos berendezést / gépet és a tartozékokat. Ellenőrizze az elektromos berendezést / gépet, hogy minden megfelelően illeszkedik-e, vagy a mozgó alkatrészek nincsenek-e beékelődve, nincsenek-e sérült alkatrészek, valamint nincs-e bármilyen más olyan körülmény, ami hatással lehet az elektromos berendezés / gép működésére. A hibákat meg kell javítani az elektromos berendezés / gép használata előtt. Számos baleset okozója az elektromos berendezés / gép nem megfelelő karbantartása. A vágó szerszámokat tiszta és megélesített állapotban kell tartani. A kellően karbantartott, éles vágószerszámokat könnyebb kezelni a munkavégzés során, nehezebben ékelődnek be. Az elektromos berendezést / gépet, annak tartozékait, betét szerszámait stb. a jelen használati utasításnak megfelelően használja, a munka fajtájának és a munkavégzés körülményeinek a fi gyelembe vételével. Ha az eszközt nem a rendeltetésének megfelelő fajtájú munkához használja, az növeli a veszélyes helyzetek előállásának lehetőségét. A nyeleket és fogófelületeket tartsa szárazon, tisztán, olajtól és kenőanyagtól mentesen. A csúszós nyél vagy fogófelület nem teszi lehetővé az elektromos berendezés / gép. Javítások Az elektromos berendezést / gépet kizárólag erre jogosult szervizekben és csak eredeti cserealkatrészek használatával szabad javítani. Ez biztosítja az elektromos eszköz működésének biztonságát.40

FIGYELMEZTETÉS A CSAVARHÚZÓK BIZTONSÁGÁRA A munka során szerszámmal fogva tartsa a szerszámot, ahol a rögzítő rejtett vezetékkel vagy tápkábelrel érintkezhet. Az „élő” vezetékekkel érintkező rögzítő elemek a szerszám fém alkatrészei „feszültség alá” válhatnak, és áramütéshez vezethetnek a kezelő számára. TOVÁBBI BIZTONSÁGI UTASÍTÁSOK A berendezés használata közben mindig be kell tartani a kezelési utasításban, valamint a vonatkozó munkavédelmi szabályza- tokban foglalt ajánlásokat. A készüléket nem szabad csapadéknak kitenni. Mindig ellenőrizni kell, hogy a hálózati feszültség megfelel az adattáblán megadott névleges feszültségnek. A használatbavétel előtt meg kell győződni arról, hogy a dugókulcsok nem sérültek-e. Amennyiben valamilyen sérülés állapítható meg, a dugókulcsokat ki kell cserélni újra, sérülésmentesre. Az alkalmazott dugókulcsoknak és a többi behelyezhető szerszámnak a pneumatikus szerszámokban való használatra kialakí- tottnak kell lenniük. A mellékelt, behelyezhető szerszámoknak jónak, tisztának és sérülésmentesnek kell lenniük, a méretüknek pedig a fogadótüske méretének megfelelőnek kell lenniük. Tilos a kulcsok fészkét vagy a fogadótüskét átalakítani. A munkavégzéskor védőszemüveget kell használni, és ajánlott védőkesztyű, valamint védőruha használata is. Munkavégzés közben a ütve csavarozót mindig két kézzel kell tartani.

FIGYELEM! A tartozékelemek felszerelését csak feszültségmentesítés után szabad elvégezni. Húzza ki a gép hálózati kábelé- nek dugaszát a hálózati dugaszolóaljzatból! A tartozékok felszerelése A kulcs el lett látva egy további fogantyúval is, ami növeli a munka biztonságát. A fogantyút a bilincsének a kulcs házára szorí- tásával kell felszerelni. A fogantyút a legnagyobb munkabiztonságot garantáló helyzetbe kell beállítani, azaz úgy, hogy a fő és a kiegészítő fogantyú egymáshoz képest 180 fokos szöget zárjanak be. Ez lehetővé teszi, hogy hatékonyan ellen lehessen tartani a kulcs visszarúgásának. Majd be kell csavarozni a fogantyú tartórészét, erősen és biztosan rögzíteni kell a kulcs testéhez, és két csavarral stabilizálni kell a fogantyút (V). A csavarok be- vagy kihajtásakor olyan erők ébredhetnek, amelyek igyekeznek elfordítani a kulcs testét a behelyezett szerszám (pl. dugókulcs) forgásával ellentétes irányban. A kiegészítő fogantyú megkönnyíti, hogy ellent lehessen tartani ezeknek az erőknek, és a munkát biztonságosabbá teszi. Figyelem! Tilos munkát végezni, ha a kiegészítő fogantyú nincs felszerelve. Munkavégzés ütve működő dugókulcsokkal Mielőtt megkezdi a csavar vagy csavaranya behajtását a dugókulccsal, kézzel kapassa fel a csavart vagy csavaranyát a menetre (minimum két fordulatra) Meg kell bizonyosodni arról, hogy jól választotta meg a dugókulcs méretét a ki- vagy becsavarozandó elemhez. A rosszul megvá- lasztott méret mind a kulcs, mind a csavaranya vagy a csavar tönkremeneteléhez vezethet. Behajtás és kihajtás Tegye fel a tüskére a megfelelő méretű, ütvebehajtó dugókulcsot. (II) Csatlakoztassa az eszközt a feszültségre. Ragadja meg két kézzel a szerszámot. (III) A dugókulcsot helyezze rá az anyára vagy a csavar fejére. Nyomja meg a kapcsolót, és tartsa benyomva a kívánt irányú fordulatnak megfelelő helyzetben. (IV) Behajtás esetén nyomja meg a kapcsolót, és tartsa T pozícióban, kihajtás esetén pedig L pozícióban. Behajtás esetén, a megfelelő forgatónyomaték elérése után, működésbe lép a túlterhelés elleni tengelykapcsoló, és lekapcsolja a forgótüske meghajtását. Ekkor el kell engedni a kapcsolót, és meg kell várni, míg a motor teljesen megáll. Kilazításkor meg kell győ ződni arról, hogy a nyomaték, amivel a csavaranyát meghúzták, nem haladja-e meg az ütve csavarozó maximális forgatónyomatékát. Ilyen esetben is működésbe lép a túlterhelés elleni tengelykapcsoló, és nem lehet az anyát kihaj- tani. A kihajtás után el kell engedni az eszköz kapcsolóját, és meg kell várni, amíg a motor teljesen megáll. A munka befejezése után az eszközt áramtalanítani kell, és meg kell kezdeni a karbantartását. További megjegyzések A deklarált, teljes rezgésértéket hagyományos mérési módszerrel mérték, az felhasználható két eszköz egymással történő összehasonlításához. A deklarált, teljes rezgésérték felhasználható az expozíció előzetes értékeléséhez.41

Figyelem! A szerszámmal végzett munka közben a tényleges rezgésérték, a szerszám használatának módjától függően, különbözhet a deklarált értéktől. Figyelem! A tényleges használat körülményeinek alapján kell megadni a kezelő védelmére szolgáló biztonsági eszközöket (fi gyelembe véve a munkavégzés összes ciklusát, például azt az időt, amikor az eszköz be van kapcsolva, vagy üresjáratban üzemel, valamint az aktiválás idejét).

KARBANTARTÁS ÉS KONZERVÁLÁS

FIGYELEM! A beállítás, műszaki kezelés vagy karbantartás előtt a berendezés dugvilláját ki kell húzni az elektromos hálózat dugaljából. A munka befejezése után külső szemlevételezéssel ellenőrizni kell az elektromos berendezés műszaki állapotát, és meg kell ítélni: a testet és a fogantyút, a hálózati vezetéket a dugvillával és a megtörésgátlóval, az elektromos kapcsoló műkö- dését, a szellőző járatok átjárhatóságát, a szénkefék szikrázását, a csapágyak és áttételek hangosságát, gép beindulását és egyenletes működését. A garanciális időszakban a felhasználó nem szerelhet az elektromos berendezéshez, és nem is cserélhet ki semmiféle részegységet vagy tartozékot, mivel ez a garanciális jog elvesztésével jár. A szemrevételezésnél vagy a működés közben tapasztalt bármiféle rendellenesség jelzés arra, hogy a gépet szervizben meg kell javítani. A munka befejezése után a testet, a szellőző réseket, a kapcsolókat, a kiegészítő fogantyút és a védőburkolatot meg kell tisztítani légsugárral (max. 0,3 MPa nyomásúval), ecsettel vagy száraz ronggyal, vegyi anyagok és tisztítószerek használata nélkül. A berendezést és a fogantyúkat száraz ronggyal kell megtisztítani.42
