MANUAL DE USUARIO 57097 Sthor
Use protectores del oído
Use guantes de protección
Segunda clase de la seguridad eléctrica
Este símbolo indica que los residuos de aparatos eléctricos y electrónicos (incluidas las pilas y acumuladores) no pueden eliminarse junto con otros residuos. Los aparatos usados deben recogerse por separado y entregarse a un punto de recogida para garantizar su reciclado y recuperación a fin de reducir la cantidad de residuos y el uso de los recursos naturales. La liberación incontrolada de componentes peligrosos contenidos en los aparatos eléctricos y electrónicos puede suponer un riesgo para la salud humana y causar efectos adversos en el medio ambiente. El hogar desempeña un papel importante en la contribución a la reutilización y recuperación, incluido el reciclado de los residuos de aparatos. Para obtener más información sobre los métodos de reciclaje adecuados, póngase en contacto con su autoridad local o distribuidor.
La llave de impacto es una herramienta común de segunda clase de aislamiento, que ha sido diseñada para destornillar y desenroscar tornillos y tuercas. Gracias a la alimentación eléctrica no se requiere uso de instalaciones neumáticas para trabajar con la llave. La herramienta fue diseñada solamente para el uso doméstico. No se permite aplicarla para fines profesionales o lucrativos. Funcionamiento correcto, eficiente y seguro de la herramienta eléctrica depende de la operación adecuada, y por lo tanto:
Antes de comenzar el trabajo con la herramienta, lea todo el manual y guárdelo.
El proveedor no será responsable por los daños ocasionados a causa de no seguir las reglas de seguridad y las recomendaciones del presente manual.
EQUIPO
La llave se suministra en el estado completo y no requiere de ensamble.

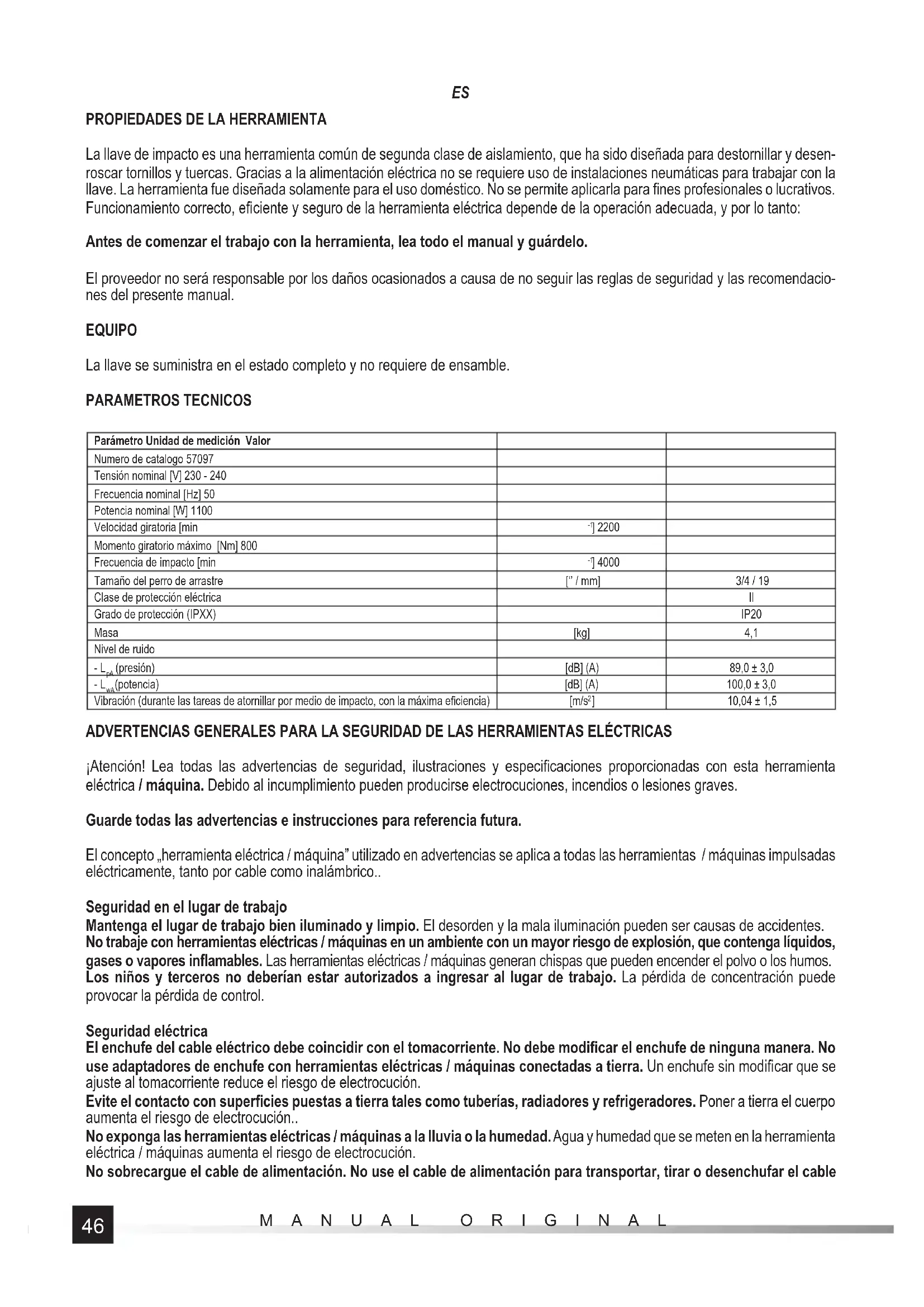

PARAMETROS TECNICOS
| Parámetro Unidad de medición Valor | ||
| Numero de catalogo 57097 | ||
| Tensión nominal [V] 230 - 240 | ||
| Frecuencia nominal [Hz] 50 | ||
| Potencia nominal [W] 1100 | ||
| Velocidad giratoria [min] | -1] 2200 | |
| Momento giratorio máximo [Nm] 800 | ||
| Frecuencia de impacto [min] | -1] 4000 | |
| Tamaño del perro de arrastre | ['' / mm] | 3/4 / 19 |
| Clase de protección eléctrica | II | |
| Grado de protección (IPXX) | IP20 | |
| Masa | [kg] | 4,1 |
| Nivel de ruido | ||
| - L_pa (presión) | [dB] (A) | 89,0 ± 3,0 |
| - L_waA (potencia) | [dB] (A) | 100,0 ± 3,0 |
| Vibración (durante las tareas de atornillar por medio de impacto, con la máxima eficiencia) | [m/s2] | 10,04 ± 1,5 |
ADVERTENCIAS GENERALES PARA LA SEGURIDAD DE LAS HERRAMIENTAS ELÉCTRICAS
¡Atención! Lea todas las advertencias de seguridad, ilustraciones y especificaciones proporcionadas con esta herramienta eléctrica / máquina. Debido al incumplimiento pueden producirse electrocuciones, incendios o lesiones graves.
Guarde todas las advertencias e instrucciones para referencia futura.
El concepto „herramienta eléctrica / máquina” utilizado en advertencias se aplica a todas las herramientas / máquinas impulsadas eléctricamente, tanto por cable como inalámbrico..
Seguridad en el lugar de trabajo
Mantenga el lugar de trabajo bien iluminado y limpio. El desorden y la mala iluminación pueden ser causas de accidentes. No trabaje con herramientas eléctricas / máquinas en un ambiente con un mayor riesgo de explosión, que contenga líquidos, gases o vapores inflamables. Las herramientas eléctricas / máquinas generan chispas que pueden encender el polvo o los humos. Los niños y terceros no deberían estar autorizados a ingresar al lugar de trabajo. La pérdida de concentración puede provocar la pérdida de control.
Seguridad eléctrica
El enchufe del cable eléctrico debe coincidir con el tomacorriente. No debe modificar el enchufe de ninguna manera. No use adaptadores de enchufe con herramientas eléctricas / máquinas conectadas a tierra. Un enchufe sin modificar que se ajuste al tomacorriente reduce el riesgo de electrocución.
Evite el contacto con superficies puestas a tierra tales como tuberías, radiadores y refrigeradores. Poner a tierra el cuerpo aumenta el riesgo de electrocución..
No exponga las herramientas eléctricas / máquinas a la lluvia o la humedad. Agua y humedad que se meten en la herramienta eléctrica / máquinas aumenta el riesgo de electrocución.
No sobrecargue el cable de alimentación. No use el cable de alimentación para transportar, tirar o desenchufar el cable
ES
de alimentación de la toma de corriente. Evite el contacto del cable de alimentación con calor, aceites, bordes afilados y piezas móviles. Daños o enredos en el cable de alimentación aumentan el riesgo de electrocución.
En el caso de trabajar fuera de las habitaciones cerradas, use cables de extensión destinados a trabajar fuera de las habitaciones cerradas. El uso de un cable de extensión adaptado para uso en exteriores reduce el riesgo de descarga eléctrica. Cuando el uso de una herramienta eléctrica / máquina en un ambiente húmedo es inevitable, se debe usar un dispositivo de corriente residual (RCD) como protección contra el voltaje de suministro. El uso de RCD reduce el riesgo de descarga eléctrica.
Seguridad personal
Esté atento a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica / máquina. No use una herramienta eléctrica / máquina si está cansado o bajo la influencia del alcohol, drogas o medicamentos. Incluso un momento de falta de atención mientras se trabaja puede ocasionar lesiones personales graves.
Use equipo de protección personal. Siempre use protección para los ojos. El uso de equipo de protección personal como máscaras contra el polvo, zapatos de seguridad antideslizantes, cascos y protectores auditivos reduce el riesgo de lesiones personales graves.
Evite la activación accidental del dispositivo. Asegúrese de que el interruptor eléctrico esté en la posición „apagado” antes de conectarlo a una fuente de alimentación y / o la batería, al levantar o mover la herramienta eléctrica/ máquina. Mover la herramienta eléctrica / máquina con el dedo en el interruptor de encendido o encender las herramientas eléctricas / máquinas, cuando el interruptor está en la posición „encendido” puede ocasionar lesiones graves.
Antes de encender la herramienta eléctrica / máquina elimine las llaves y otros instrumentos que se han usado para ajustarlo. Una llave que queda en los elementos giratorios de la herramienta / máquina puede provocar lesiones graves.
No alcances y no te apoyes demasiado. Mantenga la actitud correcta y el equilibrio todo el tiempo. Esto permitirá un control más fácil sobre la herramienta eléctrica / máquina en caso de situaciones de trabajo inesperadas.
Vistete apropiadamente. No use ropa suelta o joyas. Mantenga su cabello y ropa lejos de las partes móviles de la herramienta eléctrica / máquina. La ropa suelta, joyas o el cabello largo pueden quedar atrapados en las piezas móviles.
Si los dispositivos están diseñados para conectar la extracción de polvo o la recolección de polvo, asegúrese de que estén conectados y utilizados correctamente. El uso de extracción de polvo reduce el riesgo de peligros de polvo.
No dejes que la experiencia adquirida por el uso frecuente de la herramienta / máquina causen descuido e ignorancia de las reglas de seguridad. Una acción despreocupada puede causar lesiones graves en una fracción de segundo.
Uso y cuidado de la herramienta eléctrica / máquina
No sobrecargue la herramienta eléctrica / máquina. Use una herramienta eléctrica / máquina adecuada para su aplicación. Una herramienta eléctrica / máquina adecuada proporcionará un trabajo mejor y más seguro si se utiliza para la carga diseñada.
No use la herramienta eléctrica / máquina, si el interruptor eléctrico no habilita ni deshabilita. Una herramienta / máquina, que no se puede controlar con el interruptor de encendido es peligroso y debe repararse.
Desconecte el enchufe del tomacorriente y / o retire la batería si se puede desconectar de la herramienta eléctrica / máquina antes de ajustar, cambiar accesorios o guardar la herramienta. / máquina. Dichas medidas preventivas le permitirán evitar encender accidentalmente la herramienta eléctrica / máquina.
Mantenga la herramienta fuera del alcance de los niños, no permita que las personas que no saben cómo manejar la herramienta eléctrica / máquina o no conocen estas instrucciones utilicen una herramienta eléctrica / máquina. Las herramientas eléctricas / máquinas son peligrosas en manos de usuarios no entrenados.
Mantener herramientas eléctricas / máquinas y accesorios. Compruebe herramienta / máquina para verificar desajustes o atascos de partes móviles, daños en las piezas y cualquier otra condición que pueda afectar el funcionamiento de la herramienta eléctrica/ máquina. El daño debe ser reparado antes de usar la herramienta eléctrica / máquina. Muchos accidentes son causados por herramientas mal mantenidas / máquina.
Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con bordes afilados son menos propensas a atascarse y son más fáciles de controlar durante el trabajo.
Use herramientas eléctricas / máquinas, accesorios y herramientas de inserción y similares de acuerdo con estas instrucciones, teniendo en cuenta el tipo y las condiciones de trabajo. El uso de herramientas para trabajos distintos a los diseñados probablemente pueda crear una situación peligrosa.
Los mangos y las superficies de agarre deben estar secos, limpios y libres de aceite y grasa. Las empuñaduras y las superficies de agarre resbaladizas no permiten un funcionamiento y monitoreo seguros de la herramienta / máquina en situaciones de peligro.
Reparos
Repare la herramienta eléctrica / máquina solo en sitios autorizados que solo utilicen piezas de repuesto originales. Esto garantizará una seguridad de funcionamiento adecuada de la herramienta eléctrica.
ADVERTENCIAS PARA LA SEGURIDAD DE LOS DESTORNILLADORES
Sujete la herramienta por agarres aislados durante el trabajo donde el sujetador puede entrar en contacto con un cable oculto o un cable de alimentación. El contacto con el cable "vivo" puede hacer que las partes metálicas de la herramienta se
ES
vuelvan "vivas" y causar una descarga eléctrica al operador.
ADICIONALES INSTRUCCIONES DE SEGURIDAD
Durante el trabajo con la herramienta, es menester observar siempre las instrucciones de seguridad indicadas en el manual, así como otras instrucciones de seguridad.
La herramienta no debe exponerse a precipitaciones atmosféricas.
Asegúrese siempre que la tensión de alimentación corresponde al valor indicado en la placa de características de la herramienta.
Antes de comenzar el trabajo, asegúrese que los insertos aplicados no estén dañados. En el caso de que se haya observado cualquier daño es menester reemplazar los insertos de la llave con unos nuevos.
Las llaves de casquillo y otras herramientas insertadas deben ser adecuadas para el trabajo con herramientas neumáticas. Las herramientas insertadas deben estar en buenas condiciones, limpias y libres de cualquier daño, y su tamaño debe ser adecuado para el tamaño del perro de arrastre. Se prohíbe modificar los casquillos de la llave o el perro de arrastre.
Durante el trabajo es menester usar gafas de protección y se recomienda usar también guantes y ropa de protección.
Durante el trabajo la llave debe mantenerse siempre con las dos manos.
TRABAJO CON LA LLAVE
¡ATENCIÓN! ¡La instalación de los accesorios puede llevarse a cabo únicamente si la alimentación de la herramienta está desactivada!
Montaje de accesorios
La llave está equipada con una empuñadura adicional que mejora la seguridad en el trabajo. Asegurar la empuñadura apretando la abrazadera de la empuñadura en la cubierta de la llave. Colocar la empuñadura en la posición más segura, de modo que la empuñadura principal y la auxiliar formen un ángulo de 180 grados. Por ello se permitirá contrarrestar de manera eficiente la reacción inversa del dispositivo. Luego apretar el agarradero de la empuñadura, asegurarla firmemente al cuerpo de la llave y estabilizar la empuñadura apretando los dos tornillos en la abrazadera de la llave (V).
Al apretar o desenroscar los tornillos pueden producirse las fuerzas que intente girar el cuerpo de la llave contra la rotación de la herramienta de inserción (por ejemplo, una llave de tubo).
La empuñadura auxiliar ayuda a contrarrestar estas fuerzas y hace que el trabajo sea más seguro.
¡Precaución! Se prohíbe trabajar sin la empuñadura adicional adjunta.
Trabajo con llaves de casquillo de impacto
Antes de empezar a atornillar o apretar tornillos o tuercas con la llave de casquillo, es menester colocar manualmente el tornillo o la tuerca en la rosca (al menos dos giros).
Asegúrese que el tamaño de la llave de casquillo corresponde al tamaño del elemento por destornillar o apretarse. Una selección equivocada del tamaño puede ser causa de daños de la llave y de la tuerca o el tornillo.
Apretar y destornillar
Instale en el perro de arrastre una adecuada llave de casquillo de impacto. (II)
Conecte la herramienta a la fuente de alimentación.
Agarre la herramienta con las dos manos. (III)
Coloque la llave de casquillo en la tuerca o la cabeza del tornillo.
Oprima el interruptor y manténgalo en la posición que corresponda a la dirección deseada de rotación. (IV)
En el caso de apretar elementos, oprima y mantenga el interruptor en la posición F, mientras en el caso de destornillar elementos manténgalo en la posición R.
En el caso de apretar elementos, una vez que se haya alcanzado el momento giratorio máximo, se activara el embrague de sobrecarga y será desconectado el sistema de transmisión del perro de arrastre. Es menester soltar entonces el interruptor y esperar hasta que termine por completo la rotación del motor.
En el caso de destornillar elementos, es menester asegurarse que el momento con el que la tuerca haya sido apretada no exceda el momento giratorio máximo de la llave. En tales casos también se activara el embrague de sobrecarga y puede resultar imposible afl ojar la tuerca.
Una vez el elemento haya sido destornillado, es menester soltar el interruptor del dispositivo y esperar hasta que termine por completo la rotación del motor.
Una vez terminado el trabajo desconecte la herramienta de la fuente de alimentación y realice tareas de mantenimiento.
Comentarios adicionales
El valor total declarado de las vibraciones ha sido medido por medio de un método estándar y puede usarse para comprar las herramientas. El valor total declarado de las vibraciones puede usarse en la valoración preliminar de la exposición.
¡Atención! La emisión de las vibraciones durante el trabajo con la herramienta puede distar del valor declarado, dependiendo del uso que se le de a la herramienta.
ES
¡Atención! Es menester determinar las medidas de seguridad que protejan al operador, las cuales se basen en la evaluación del riesgo en las condiciones reales de uso (incluyendo todas las fases del ciclo de trabajo, como por ejemplo el periodo durante el cual la herramienta esté apagada o trabajando en ralentí, así como el tiempo de activación).
MANTENIMIENTO E INSPECCIONES
¡ATENCIÓN! Antes de empezar el ajuste, servicio técnico o mantenimiento, saque el enchufe de la herramienta del contacto de la red eléctrica. Habiendo terminado el trabajo, es menester revisar el estado técnico de la herramienta eléctrica por medio de un control externo y la evaluación de: el armazón y el mango, el cable eléctrico con el enchufe, el funcionamiento del interruptor eléctrico, los intersticios de ventilación, el chispear de los cepillos, el nivel de ruido de los cojinetes y las transmisiones, el arranque y la uniformidad del funcionamiento. Dentro del periodo de garantía, el usuario no puede desmantelar las herramientas eléctricas o cambiar sus partes ya que pierde de esta manera los derechos de garantía. Todas las irregularidades que se detecten durante una inspección o el trabajo implican la necesidad de reparar la herramienta en un taller especializado. Habiendo terminado el trabajo, es menester limpiar el armazón, los intersticios de ventilación, interruptores, el mango adicional y los protectores con aire comprimido (cuya presión de debe exceder 0,3 MPa) con una brocha o con un trapo seco sin usar sustancias químicas y líquidos limpiadores. Limpie las herramientas y los mangos con un trapo seco y limpio.
