57097 - Skrūvgriezis Sthor - Bezmaksas lietošanas instrukcija

Produkta veids	Trieciena skrūvgrieznis
Zīmols	Sthor
Modelis	57097
Nominālais spriegums	230-240 V~
Nominālā frekvence	50 Hz
Nominālā jauda	1100 W
Rotācijas ātrums	2200 min⁻¹
Maksimālais griezes moments	800 Nm
Triecienu frekvence	4000 min⁻¹
Toca izmērs	3/4" (19 mm)
Elektriskās aizsardzības klase	II
Aizsardzības indekss (IP)	IP20
Svars	4,1 kg
Skaņas spiediena līmenis	89,0 dB(A) ± 3,0
Skaņas jaudas līmenis	100,0 dB(A) ± 3,0
Vibrācijas (trieciena skrūvēšana)	10,04 m/s² ± 1,5
Barošana	Tīkls
Papildu rokturis	Jā, noņemams
Funkcijas	Skrūvēšana un atskrūvēšana ar priekšu/atpakaļgaitas režīmu
Drošība	Griezes momenta ierobežotājs, aizsardzība pret pārslodzi
Apkope un tīrīšana	Tīrīt ar saspiestu gaisu, suku vai sausu drānu; neizmantot ķīmiskas vielas
Remontējamība	Uzticēt pilnvarotam servisa centram; izmantot oriģinālās rezerves daļas

Bieži uzdotie jautājumi - 57097 Sthor

Kā piestiprināt papildu rokturi?

Piestipriniet rokturi, pievelkot skavu pie korpusa. Novietojiet to tā, lai galvenais rokturis un papildu rokturis veidotu 180 grādu leņķi. Pievelciet skavu, pēc tam nostipriniet, pievelkot divas skrūves skavā. Nekad neizmantojiet instrumentu bez papildu roktura.

Kā izvēlēties pareizo uzgriežņu atslēgu?

Pārliecinieties, ka uzgriežņu atslēgas izmērs precīzi atbilst skrūves vai uzgriežņa galvai. Nepareizs izmērs var sabojāt atslēgu vai detaļu. Izmantojiet tikai instrumentus, kas piemēroti 3/4 collu toc.

Ko darīt, ja skrūvēšanas laikā aktivizējas griezes momenta ierobežotājs?

Nekavējoties atlaidiet slēdzi un pagaidiet, līdz dzinējs pilnībā apstājas. Griezes momenta ierobežotājs aizsargā instrumentu un stiprinājumu. Ja tas notiek, pārbaudiet, vai skrūvēšanas griezes moments nav lielāks par maksimālo griezes momentu 800 Nm.

Kā tīrīt skrūvgriezi?

Atvienojiet instrumentu. Notīriet korpusu, ventilācijas atveres, slēdžus un rokturi ar saspiestu gaisu (spiediens ≤ 0,3 MPa), suku vai sausu drānu. Neizmantojiet nekādus ķīmiskus līdzekļus vai tīrīšanas šķidrumus.

Kādi drošības pasākumi man jāievēro?

Vienmēr valkājiet aizsargbrilles, cimdus un dzirdes aizsardzību. Saglabājiet stabilu stāvokli, turiet instrumentu ar abām rokām un nevalkājiet brīvu apģērbu. Ja nepieciešams, izmantojiet āra apstākļiem piemērotu pagarinātāju.

Vai es varu izmantot skrūvgriezi ārpus telpām?

Jā, bet izmantojiet āra apstākļiem paredzētu pagarinātāju. Aizsargājiet instrumentu no lietus un mitruma; tā aizsardzības indekss ir IP20 (nav ūdensizturīgs). Ieteicams lietot noplūdes strāvas aizsardzības ierīci (RCD).

Kā mainīt griešanās virzienu?

Izmantojiet elektrisko slēdzi: pozīcija F skrūvēšanai (uz priekšu), pozīcija R atskrūvēšanai (atpakaļ). Pirms virziena maiņas pārliecinieties, ka instruments ir apstājies.

Ko nozīmē pārsvītrotais atkritumu tvertnes simbols uz ierīces?

Šis simbols norāda, ka ierīci nedrīkst izmest kopā ar sadzīves atkritumiem. Tā ir jāšķiro atsevišķi, lai pārstrādātu elektrisko un elektronisko iekārtu atkritumus. Sazinieties ar savu pašvaldību vai izplatītāju.

Kāpēc skrūvēšanas laikā skrūvgriezis pēkšņi apstājas?

Tas, iespējams, ir griezes momenta ierobežotājs, kas aktivizējas, kad tiek sasniegts maksimālais griezes moments 800 Nm. Atlaidiet slēdzi, pagaidiet apstāšanos un, ja problēma turpinās, pārbaudiet, vai uzgrieznis nav pārāk pievilkts vai atslēga ir piemērota.

Kā uzglabāt skrūvgriezi pēc lietošanas?

Atvienojiet instrumentu. Notīriet to, kā norādīts. Uzglabājiet to bērniem nepieejamā, sausā un tīrā vietā. Saglabājiet lietošanas instrukciju turpmākai uzziņai.

LIETOŠANAS INSTRUKCIJA 57097 Sthor

1. korpuss
2. rokturis
3. saite
4. ieslēdzis
5. galatslēga
6. elektrības vads ar kontaktdakšu

CZ

Jālieto drošības brilles

Lietot aizsardzības cimdus

Jälieto dzirdes drošības līdzeklu

Elektrības drošības II. klase

Šīs simbols informē par aizliegumu izmest elektrisko un elektronisko iekārtu atkritumus (tostarp baterijas un akumulatorus) kopā ar citiem atkritumiem. Nolietotas iekārtas ir jāsavāc atsevišķi un jānodod sav ākšanas punktā ar mērķi nodrošināt atkritumu otreizējāo pārstrādi un reģenerāciju, lai ierobežotu to apjomu un samazinātu dabas resursu izmantošanas līmeni. Elektriskajās un elektroniskajās iekārtās ietverto bīstamo sastāvdaļu nekontrolēta izdalīšanās var radīt cilvēku veselības apdraudējumu un izraisīt negātīvas izmainaņas apkārtējā vidē. Mājsaimniecība pilda svarīgu lomu otreizējās izmantošanas un reģenerācijas, tostarp nolietoto iekārtu pārstrādes veicināšanā. Vairāk informācijas par atbilstošām otreizējās pārstrādes metodēm var saņemt pi vietējo varas iestāžu pārstāvjiem vai pārdevēja.

Sitamā atslēga ir II. izolācijas klases parasta elektroierīce, paredzēta uzgriežņu un skrūvju atskrūvēšanai un pieskrūvēšanai. Pateicoties elektriskai barošanai, nav nepieciešama pneimatiska instalācija, lai strādāt ar atslēgu. Ierīce ir paredzēta lietošanai tikai mājsaimniecībās. To nedrīkst lietot profesionālā darbībā un aroddarbībā. Pareiza, uzticama un droša ierīces darbība ir atkarīga no pareizas ekspluatācijas, tāpēc:

Pirms darbībai ar ierīci jālasa un jāsaglabā visu šo instrukciju.

Nogādātājs nenes atbildību par visiem defektiem un traumām, kuri izceltas ierīces nepareizas lietošanas dēļ, ka arī drošības noteikumus un šo instrukcijas nepaklausīšanas dēļ.

APGĀDĀŠANA

Atslēgā ir piegādātā komplektā stāvoklī un to nevajag montēt.

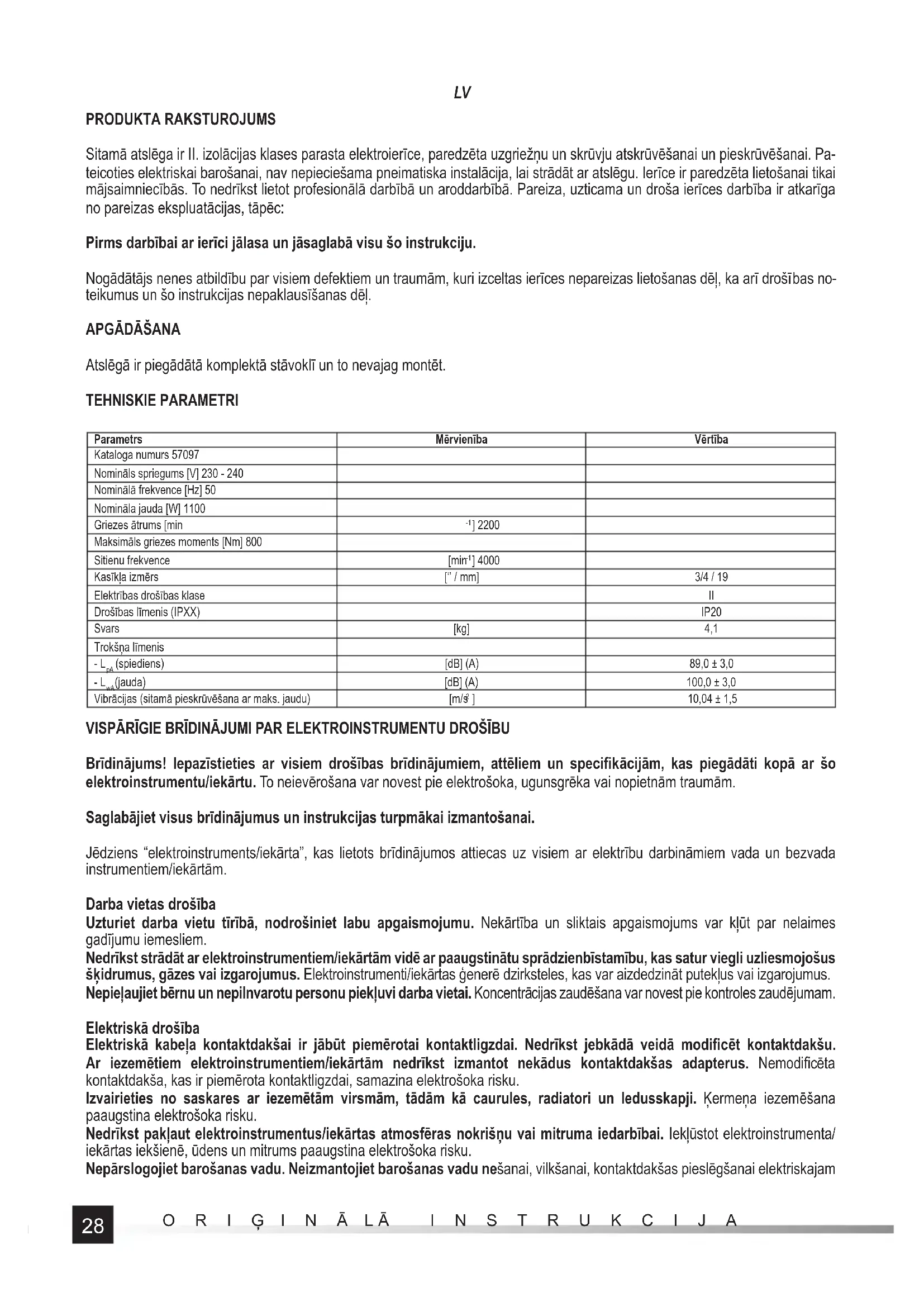

TEHNISKIE PARAMETRI

Parametrs	Mērvienība	Vērtība
Kataloga numurs 57097
Nomināls spriegums [V] 230 - 240
Nominālā frekvence [Hz] 50
Nomināla jauda [W] 1100
Griezes ātrums [min	-1] 2200
Maksimāls griezes moments [Nm] 800
Sitienu frekvence	[min-1] 4000
Kasīkļa izmērs	['' / mm]	3/4 / 19
Elektrības drošības klase		II
Drošības līmenis (IPXX)		IP20
Svars	[kg]	4,1
Trokšņa līmenis
- L_pA (spiediens)	[dB] (A)	89,0 ± 3,0
- L_pA (jauda)	[dB] (A)	100,0 ± 3,0
Vibrācijas (sitamā pieskrūvēšana ar maks. jaudu)	[m/s2]	10,04 ± 1,5

VISPĀRĪGIE BRĪDINĀJUMI PAR ELEKTROINSTRUMENTU DROŠĪBU

Brīdinājums! lepazīstieties ar visiem drošības brīdinājumiem, attēliem un specifikācijām, kas piegādāti kopā ar šo elektroinstrumentu/iekārtu. To neievērošana var novest pie elektrošoka, ugunsgrēka vai nopietnām traumām.

Saglabājiet visus brīdinājumus un instrukcijas turpmākai izmantošanai.

Jēdziens “elektroinstruments/iekārta”, kas lietots brīdinājumos attiecas uz visiem ar elektrību darbināmiem vada un bezvada instrumentiem/iekārtām.

Darba vietas drošiba

Uzturiet darba vietu tīrībā, nodrošiniet labu apgaismojumu. Nekārtība un sliktais apgaismojums var klūt par nelaimes gadījumu iemesliem.

Nedrikst strādāt ar elektroinstrumentiem/iekārtām vidē ar paaugstinātu sprādzienbīstamību, kas satur viegli uzliesmojošus škidrumus, gāzes vai izgarojumus. Elektroinstrumenti/iekārtas ģenerē dzirksteles, kas var aizdedzināt puteklus vai izgarojumus.

Nepieļaujiet bērnu un nepilnvarotu personu piekļuvi darba vietai. Koncentrācijas zaudēšana var novest pie kontroles zaudējumam.

Elektriskā drošība

Elektriskā kabeļa kontaktdakšai ir jābūt piemērotai kontaktligzdai. Nedrīkst jebkādā veidā modificēt kontaktdakšu. Ar iezemētiem elektroinstrumentiem/iekārtām nedrīkst izmantot nekādus kontaktdakšas adapterus. Nemodificēta kontaktdakša, kas ir piemērota kontaktligzdai, samazina elektrošoka risku.

Izvairieties no saskares ar iezemētām virsmām, tādām kā caurules, radiatori un ledusskapji. Ķermeņa iezemēšana paaugstina elektrošoka risku.

Nedrīkst pakļaut elektroinstrumentus/iekārtas atmosfēras nokrišņu vai mitruma iedarbībai. leklūstot elektroinstrumenta/iekārtas iekšienē, ūdens un mitrums paaugstina elektrošoka risku.

Nepārslogojiet barošanas vadu. Neizmantojiet barošanas vadu nešanai, vilkšanai, kontaktdakšas pieslēgšanai elektriskajam

LV

tīklam vai atslēgšanai no tā. Izvairieties no barošanas vada saskares ar siltumu, eļlām, asām malām un kustīgiem elementiem. Bojāts vai sapinies barošanas kabelis paaugstina elektrošoka risku.

Darbības ārpus slēgtām telpām gadījumā jāizmanto pagarinātāji, kas paredzēti lietošanai ārpus slēgtām telpām. Pagarinātāja lietošana, kas pielāgots lietošanai ārpus telpām, samazina elektrošoka risku.

Ja elektroinstrumenta/iekārtas lietošana mitrā vidē ir nepieciešama, aizsardzībai pret barošanas spriegumu izmantojiet uz diferenciālo strāvu reagējošu automātslēdzi (RCD). RCD izmantošanas samazina elektrošoka risku.

Individuālā drošība

levērojiet piesardzību, pievērsiet uzmanību tam, ko Jūs darat, saglabājiet veselo saprātu, strādājot ar elektroinstrumentu/iekārtu. Nelietojiet elektroinstrumentu/iekārtu noguruma stāvoklī, alkohola, narkotiku vai zāļu ietekmē. Pat viens neuzmanības mirklis darba laikā var novest pie nopietnām traumām.

Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet redzes aizsardzības līdzekļus. Individuālo aizsardzības līdzekļu, tādu kā putekļu maskas, pretslīdes aizsargapavu, kiveru un dzirdes aizsardzības līdzekļu, lietošana samazina nopietnu traumu risku.

Novërsiet nejaušu iedarbināšanu. Pirms pieslēgt elektroinstrumentu/iekārtu barošanas avotam un/vai akumulatoram, pacelt vai pärnest to, pārliecinieties, ka elektriskais slēdzis atrodas pozīcijā “izslēgts”. Elektroinstrumenta/iekārtas pārnešana ar pirkstu uz slēdža vai elektroinstrumenta/iekārtas barošana, kad slēdzis atrodas pozīcijā “izslēgts”, var novest pie nopietnām traumām.

Pirms ieslēgt elektroinstrumentu/iekārtu, noņemiet visas atslēgas un citus instrumentus, kas tika izmantoti tā regulēšanai. Uz rotējošiem elektroinstrumenta/iekārtas elementiem atstātā atslēga var novest pie nopietnām traumām.

Nestiepieties un neliecieties pārāk tālu. Saglabājiet pareizu kermana pozīciju un līdzsvaru visu darbības laiku. Tas lauj vieglāk kontrolēt elektroinstrumentu/iekārtu negaidītu situāciju darba laikā gadījumā.

Gërbieties atbilstoši. Nevalkäjiet brivus apgërbus vai rotaslietas. Turiet matus un apgërbus tālu no kustigām elektroinstrumenta/iekārtas daļas. Kustīgās daļas var aizkert brivus apgërbus, rotaslietas vai garus matus.

Ja ierīces ir pielāgotas putekļu nosūkšanas vai putekļu savākšanas sistēmas pieslēgšanas, pārliecinieties, ka tā ir pieslēgta un tiek izmantota pareizi. Putekļu nosūkšanas sistēmas izmantošana samazina riskus, kas saistīti ar putekļiem.

Nepieļaujiet, lai pieredze, kas iegūta no biežas elektroinstrumenta/iekārtas izmantošanas, novestu pie bezrūpības un drošības noteikumu ignorēšanas. Bezrūpīga darbība sekundes dalā var novest pie nopietnām traumām.

Elektroinstrumenta/iekārtas lietošana un rūpes par to

Nepārslogojiet elektroinstrumentu/iekārtu. Lietojiet elektroinstrumentu/iekārtu, kas piemērots izvēlētajam pielietojumam. Atbilstošs elektroinstruments/iekārta nodrošina labāku un drošāku darbību, ja tas ir izmantots projektētai slodzei.

Neizmantojiet elektroinstrumentu/iekārtu, ja elektriskais slēdzis neļauj ieslēgt un izslēgt to. Elektroinstruments/iekārta, kuru nav iespējams kontrolēt ar tīkla slēdža palīdzību, ir bīstams, tas jānodod remontam.

Pirms regulēšanas, aksesuāru nomaiņas vai elektroinstrumenta/iekārtas uzglabāšanas atslēdziet kontaktdakšu no barošanas kontaktligzdas un/vai demontējiet akumulatoru, ja to var atslēgt no elektroinstrumenta/iekārtas. Šādi aizsardzības pasākumi lauj izvairīties no nejaušas elektroinstrumenta/iekārtas ieslēgšanas.

Uzglabājiet instrumentu bērniem nepieejamā vietā, neļaujiet lietot elektroinstrumentu/iekārtu personām, kas nepārzina elektroinstrumenta/iekārtas apkalpošanu vai šo instrukciju. Elektroinstrumenti/iekārtas ir bīstami neapmācītu lietotāju rokās.

Veiciet elektroinstrumenta/iekārtas un aksesuāru tehnisko apkopi. Pārbaudiet elektroinstrumentu/iekārtu, lai pārliecinātos, kas tas ir brīvs no nesakritībām vai kustīgu daļu iesprūdumiem, daļu bojājumiem un jebkādiem citiem faktoriem, kas var ietekmēt elektroinstrumenta/iekārtas darbību. Pirms elektroinstrumenta/iekārtas lietošanas novērsiet tā bojājumus. Daudzi nelaimes gadījumi notiek elektroinstrumenta/iekārtas nepareizas tehniskās apkopes dēl.

Griešanas elementus uzturiet tīrus un asus. Pareizi kopti griešanas instrumenti ar asām malām retāk iesprūst darbības laikā un tos ir vieglāk kontrolēt.

Lietojiet elektroinstrumentus/iekārtas, aksesuārus, ieliekamus instrumentus utt. atbilstoši šīm instrukcijām, ŋnemot vērā darba veidu un apstāklus. Instrumentu izmantojošana citam darbam, iznemot to, kuram tie ir projektēti, var novest pie bīstamas situācijas.

Uzturiet rokturus un virsmas, kas paredzētas turēšanai, sausas un brīvas no ellām un smērvielām. Slideni rokturi un virsmas, kas paredzētas turēšanai, nelauj droši apkalpot un kontrolēt elektroinstrumentu/iekārtu bīstamās situācijās.

Remonti

Veiciet elektroinstrumenta/iekārtas remontus tikai pilnvarotos servisa centros, izmantojot tikai oriğinālās rezerves daļas. Tas nodrošina elektroinstrumenta darbības drošību.

BRĪDINĀJUMI PAR DROŠĪBAS VADĪTĀJIEM

Darba laikā turiet instrumentu ar izolētām rokturiem tur, kur stiprinājums var nonākt saskarē ar slēptu vai strāvas vadu. Saskaroties ar “dzīvu” vadu, instrumenta metāla dalas var klūt “dzīvas” un operatoram izraisīt elektrošoku.

PAPILDUS DROŠĪBAS INSTRUKCIJAS

Ierīces lietošanas laikā vienmēr ievērot pievienoto lietošanas drošības instrukciju, kā arī citu darba drošības instrukciju.

LV

Nedrīkst atstāt ierīci zem atmosfērisko nokrišņu ietekmi.

Vienmēr kontrolēt, vai barošanas strāva atbilst ierīces indikācijas strāvai.

Pirms lietošanas uzsākšanas pārbaudīt, vai izmantoti uzgaļi nav bojāti. Gadījumā, kad tiek konstatēti bojājumi, nekavējoties jāmaina bojātais elements uz jaunu.

Lietotas atslēgas un citas ierīces jābūt pielāgotas darbībai ar pneimatiskām ierīcēm. Pieslēgtas ierīces jābūt nebojātas, tīras, un pielāgotas roktura izmēriem. Nedrīkst pārveidot atslēgu vai roktura ligzdu.

Darba laikā jālieto drošības brilles, rekomendējam arī dūraiņu un drošības apgērbu lietošanu.

Darba laikā atslēgu turēt ar abām rokām.

ATSLĖGAS APKALPOŠANA

UZMANĪBU! Aprīkojuma elementu montāžu var veikt tikai ar atslēgto elektroapgādi. Atslēgt ierīces vada kontaktdakšu no elektrības ligzdas!

Aprīkojuma montāža

Atslēga tika apgādāta ar papildu rokturu, kas uzlabo darba drošību. Rokturu ierīkot, saspiežot roktura apskavu uz atslēgas korpusa. Uzstādīt rokturu pozīcijā, kas garantē vislabāko darba drošību, t.i., lai galvenais rokturis un papildu rokturis veidotu lenķi 180°.

Tas laus efektīvi reagēt uz atslēgas atgriezeniskām kustībām.

Pēc tam, pieskrūvējot roktura apskavu, to stipri un droši piestiprināt pie atslēgas korpusa, pēc tam nostabilizēt ar divām skrūvēm atslēgas apskavā (V).

Skrūves pieskrūvēšanas vai atskrūvēšanas gadījumā var rasties spēki, kas gribēs pagriezt visu atslēgas korpusu pretēji

iespraušanas ierīces (piem., uzgriežņu galatslēgas) virzienam. Papildu rokturis atvieglo pretoties tiem spēkiem, lai darbs būtu drošākais.

Uzmanību! Nedrīkst strādāt bez uzstādīta papildu roktura.

Darbība ar sitamām galatslēgām

Pirms pieskrūvēšanas uzsākšanas skrūve vai uzgrieznis jābūt pieskrūvēti ar roku (vismaz divi apgriezieni).

Kontrolēt atslēgas izmēra pareizību. Nepareizi izvēlēta atslēga var sabojātu atslēgu un skrūvi. Nepareizi izvēlēti izmēri var sabojāt atslēgu, uzgriežņu vai skrūvi.

Pieskrūvēšana un atskrūvēšana

Uzstādīt attiecīgu sitamo galatslēgu. (II)

Pieslēgt ierīci pie elektrības.

lerīci turēt ar abām rokām. (III)

Galatslēgu uzbāzt uz uzgriežna vai skrūvi.

Piespiest ieslēdzēju un paturēt to pozīcijā, kas atbilst apgriezienu virzienam. (IV)

Pieskrūvēšanas gadījumā piespiest un paturēt ieslēdzēju F pozīcijā, atskrūvēšanas gadījumā - R pozīcijā.

Pieskrūvēšanas laikā, kad tiks sasniegts maksimāls griezes moments, iedarbinās pārslogojuma sajūgs un tiks atslēgta atslēgas piedzina. Tad ir nepieciešami atslābināt ieslēdzēju un pagaidīt līdz dzinēja pilnīgai apturēšanai.

Atskrūvēšanas gadījumā pārbaudīt, vai moments, ar kuru tika pieskrūvēts uzgrieznis, nepārsniedz maksimālu ierīces griezes momentu. Tādā gadījumā ārī iedarbinās pārslogojuma sajūgs un uzgriežņa atskrūvēšana nebūs iespējama.

Pēc atskrūvēšanas atslābināt ieslēdzēju un pagaidīt līdz dzinēja pilnīgai apturēšanai.

Pēc darba pabeigšanas atslēgt ierīci no elektrības un uzsākt konservāciju.

Papildu piezīmes

Deklarēta, pilnīga vibrācijas vērtība bija izmērīta ar standartu pārbaudes metodi un var būt lietota, lai salīdzināt vienu darbarīku ar otru. Deklarēta, pilnīga vibrācijas vērtība var būt lietota iepriekšējā ekspozīcijas novērtēšanā.

Uzmanību! Vibrāciju emisija darba laikā ar ierīci var atškirties no deklarētas vērtības, atkarīgi no ierīces pielietošanas veida.

Uzmanību! Obligāti noteiciet operatora aizsardzības līdzekļus, kuri ir pamatoti uz riska novērtēšanas reālos lietošanas apstākļos (ieskaitīšot arī visus darba cikla elementus, piem. laiku, kad ierīce ir izslēgta vai strādā ar brīvu ātrumu, vai aktivizēšanas laiku).

KONSERVĀCIJA UN APSKATĪŠANA

UZMANĪBU! Pirms regulēšanai, tehniskai apskatīšanai un uzturēšanai jānoņem ierīces elektrības vadu no ligzdas. Pēc darbības jākontrolē elektroierīces tehnisko stāvokli, apskatīšot un vērtēšot: apvalku un rokturi, elektrības vadu ar kontaktdakšu un iztaisnotāju, kā arī - paplašināšanas vadus, aproču pogas darbību, ventilēšanas spraugas pārgājību, ogles sukas spīguļošanu, gultņu un transmisijas darbības skaņu, ierīces darba startu un darbības vienmērīgumu. Garantijas laikā lietotājs nevar demontēt elektroierīci un nevar mainīt nevienu daļu, jo tas veido garantijas zaudējumu. Visi nepareizumi piezīmēti ierīces darbā vai apskatīšanas laikā ir par signālu, lai veidot remontu servisā. Pēc darba beigšanu apvalku, ventilēšanas spraugas, pārslēdzi, papildu rokturi un ekrāni jātīra, piemēram, ar saspiestu gaisu (ar spiedienu ne vairāk nekā 0,3 MPa), otu vai sauso drānu, bez ķmiskiem līdzekļiem un tīrīšanas šķidrumiem. Instrumentus un rokturus tīrīt ar sauso tīro drānu.
